15Overzicht
■Dashboard (auto's met linkse besturing)
Contact ........................................................ ..................................... Blz. 298, 300
Starten van de motor/wijzigen van de stand van het contact .... B lz. 298, 300, 302
Noodstop van de motor .......................................... ................................... Blz. 620
Wanneer de motor niet wil aanslaan ......................................................... Blz. 664
Waarschuwingsmeldingen ......................................... ............................... Blz. 640
Selectiehendel ......................................................................... Blz. 304, 308, 313
Wijzigen van de schakelstand ................................... ................ Blz. 305, 309, 313
Voorzorgsmaatregelen bij slepen ................................ .............................. Blz. 623
Als de selectiehendel niet in een andere stand kan worden gezet
(auto's met automatische trans missie of Multidrive CVT) ................. Blz. 305, 310
Tellers ........................................................ ....................................... Blz. 122, 126
Aflezen van de tellers/afstel len van de verlichting van
het instrumentenpaneel ......................................... ............ Blz. 122, 124, 126, 129
Waarschuwingslampjes/controlelampjes.................................................... Blz. 116
Als de waarschuwingslampjes gaan branden ........................................... Blz. 630A
B
C
pM_RAV4_OM_OM42C76E_(EE).book P age 15 Monday, October 7, 2019 3:26 PM
Page 25 of 730

24Overzicht
■Dashboard (auto's met rechtse besturing)
Contact ........................................................ ............................................. Blz. 300
Starten van de motor/wijzigen van de stand van het contact ..... Blz. 300, Blz. 302
Noodstop van de motor .......................................... ................................... Blz. 620
Wanneer de motor niet wil aanslaan ......................................................... Blz. 664
Waarschuwingsmeldingen ......................................... ............................... Blz. 640
Selectiehendel ......................................................................................... Blz. 313
Wijzigen van de schakelstand ................................... ................................ Blz. 313
Voorzorgsmaatregelen bij slepen ................................ .............................. Blz. 623
Tellers ........................................................ ............................................... Blz. 126
Aflezen van de tellers/afstel len van de verlichting van
het instrumentenpaneel ..................................................................... Blz. 126, 129
Waarschuwingslampjes/controlelampjes.................................................... Blz. 116
Als de waarschuwingslampjes gaan branden ........................................... Blz. 630
Multi-informatiedisplay ........................................ ................................... Blz. 131
Display........................................................ ............................................... Blz. 131
Als een waarschuwingsmeld ing wordt weergegeven ................................ Blz. 640A
B
C
D
pM_RAV4_OM_OM42C76E_(EE).book P age 24 Monday, October 7, 2019 3:26 PM
Page 44 of 730

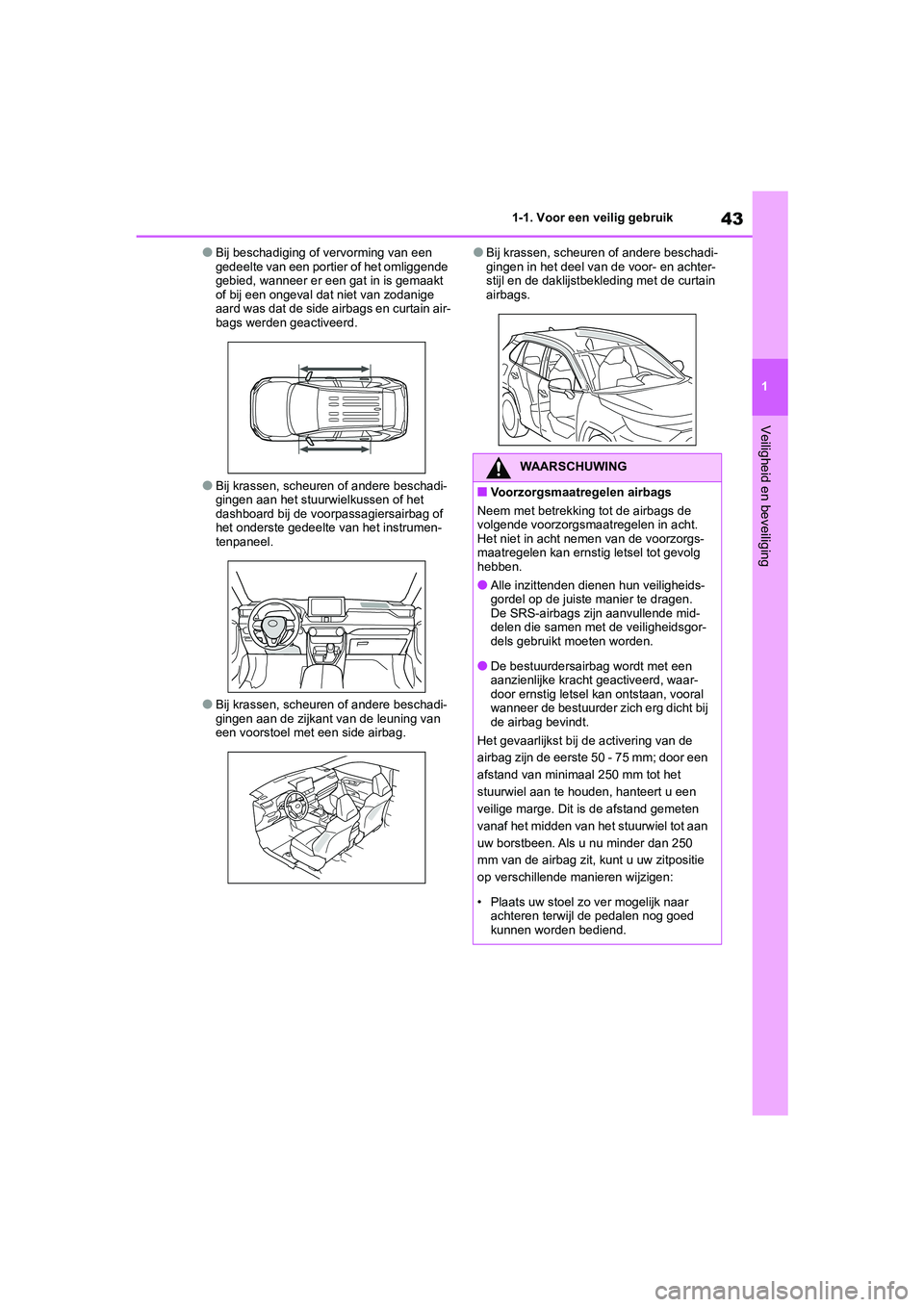

43
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
●Bij beschadiging of vervorming van een
gedeelte van een portier of het omliggende
gebied, wanneer er een gat in is gemaakt
of bij een ongeval dat niet van zodanige
aard was dat de side airbags en curtain air-
bags werden geactiveerd.
●Bij krassen, scheuren of andere beschadi-
gingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag of
het onderste gedeelte van het instrumen-
tenpaneel.
●Bij krassen, scheuren of andere beschadi-
gingen aan de zijkant van de leuning van
een voorstoel met een side airbag.
●Bij krassen, scheuren of andere beschadi-
gingen in het deel van de voor- en achter-
stijl en de daklijstbekleding met de curtain
airbags.
WAARSCHUWING
■Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ernsti g letsel tot gevolg
hebben.
●Alle inzittenden dienen hun veiligheids-
gordel op de juiste manier te dragen.
De SRS-airbags zijn aanvullende mid-
delen die samen met de veiligheidsgor-
dels gebruikt moeten worden.
●De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd, waar-
door ernstig letsel kan ontstaan, vooral
wanneer de bestuurder zich erg dicht bij
de airbag bevindt.
Het gevaarlijkst bij de activering van de
airbag zijn de eerste 50 - 75 mm; door een
afstand van minimaal 250 mm tot het
stuurwiel aan te houden, hanteert u een
veilige marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel tot aan
uw borstbeen. Als u nu minder dan 250
mm van de airbag zit, kunt u uw zitpositie
op verschillende manieren wijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedalen nog goed
kunnen worden bediend.
pM_RAV4_OM_OM42C76E_(EE).book P age 43 Monday, October 7, 2019 3:26 PM
Page 45 of 730

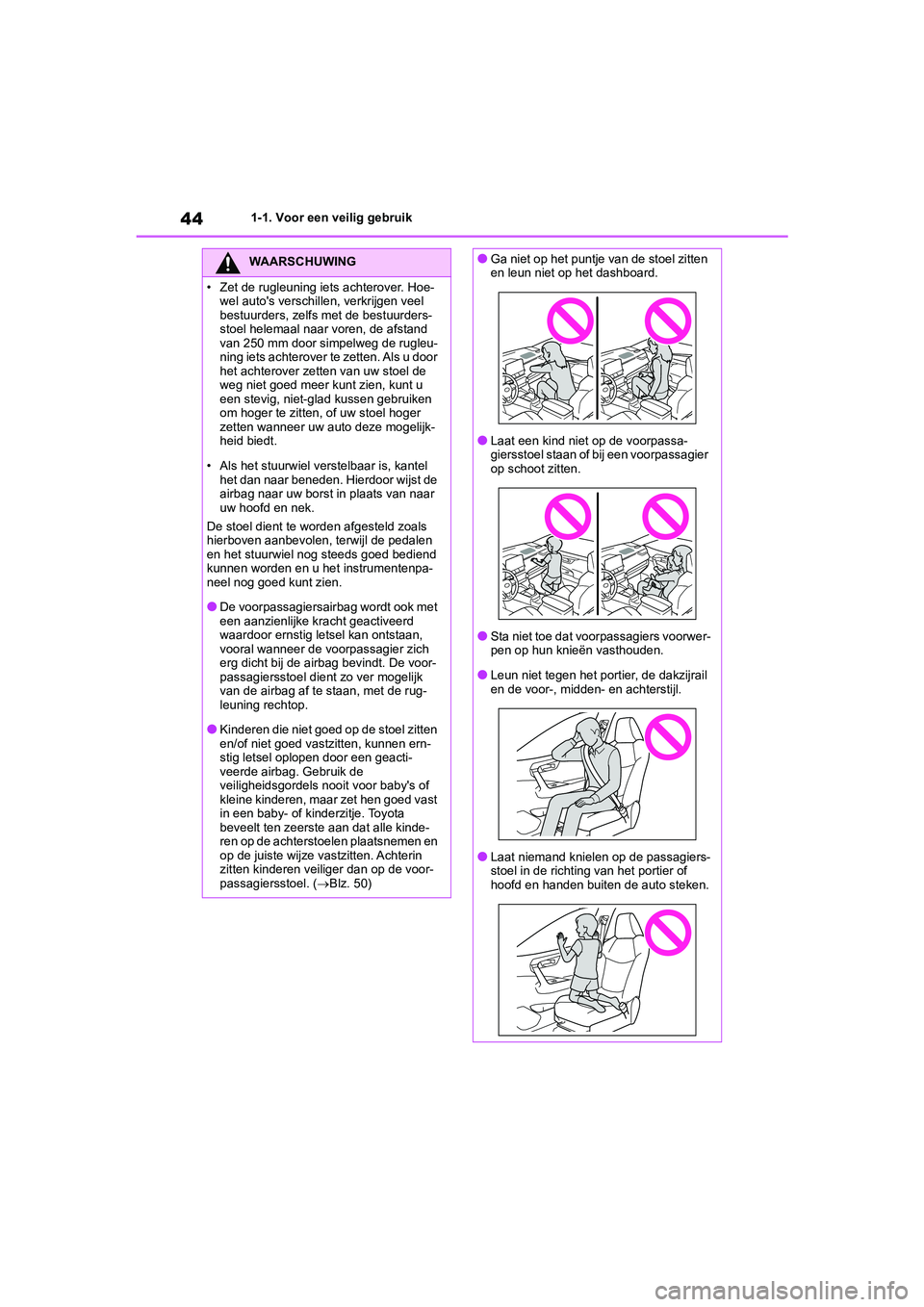

441-1. Voor een veilig gebruik
WAARSCHUWING
• Zet de rugleuning iets achterover. Hoe-wel auto's verschillen, verkrijgen veel
bestuurders, zelfs met de bestuurders-
stoel helemaal naar voren, de afstand
van 250 mm door simpelweg de rugleu-
ning iets achterover te zetten. Als u door
het achterover zetten van uw stoel de
weg niet goed meer kunt zien, kunt u
een stevig, niet-glad kussen gebruiken
om hoger te zitten, of uw stoel hoger
zetten wanneer uw auto deze mogelijk-
heid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor wijst de
airbag naar uw borst in plaats van naar
uw hoofd en nek.
De stoel dient te worden afgesteld zoals
hierboven aanbevolen , terwijl de pedalen
en het stuurwiel nog steeds goed bediend
kunnen worden en u het instrumentenpa-
neel nog goed kunt zien.
●De voorpassagiersairbag wordt ook met
een aanzienlijke kracht geactiveerd
waardoor ernstig letsel kan ontstaan,
vooral wanneer de voorpassagier zich
erg dicht bij de airbag bevindt. De voor-
passagiersstoel dient zo ver mogelijk
van de airbag af te staan, met de rug-
leuning rechtop.
●Kinderen die niet goed op de stoel zitten
en/of niet goed vastzitten, kunnen ern-
stig letsel oplopen door een geacti-
veerde airbag. Gebruik de
veiligheidsgordels nooit voor baby's of
kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota
beveelt ten zeerste aan dat alle kinde-
ren op de achterstoelen plaatsnemen en
op de juiste wijze vastzitten. Achterin
zitten kinderen veiliger dan op de voor-
passagiersstoel. ( Blz. 50)
●Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
●Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassagier
op schoot zitten.
●Sta niet toe dat voorpassagiers voorwer-
pen op hun knieën vasthouden.
●Leun niet tegen het portier, de dakzijrail
en de voor-, midden- en achterstijl.
●Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
pM_RAV4_OM_OM42C76E_(EE).book P age 44 Monday, October 7, 2019 3:26 PM
Page 46 of 730

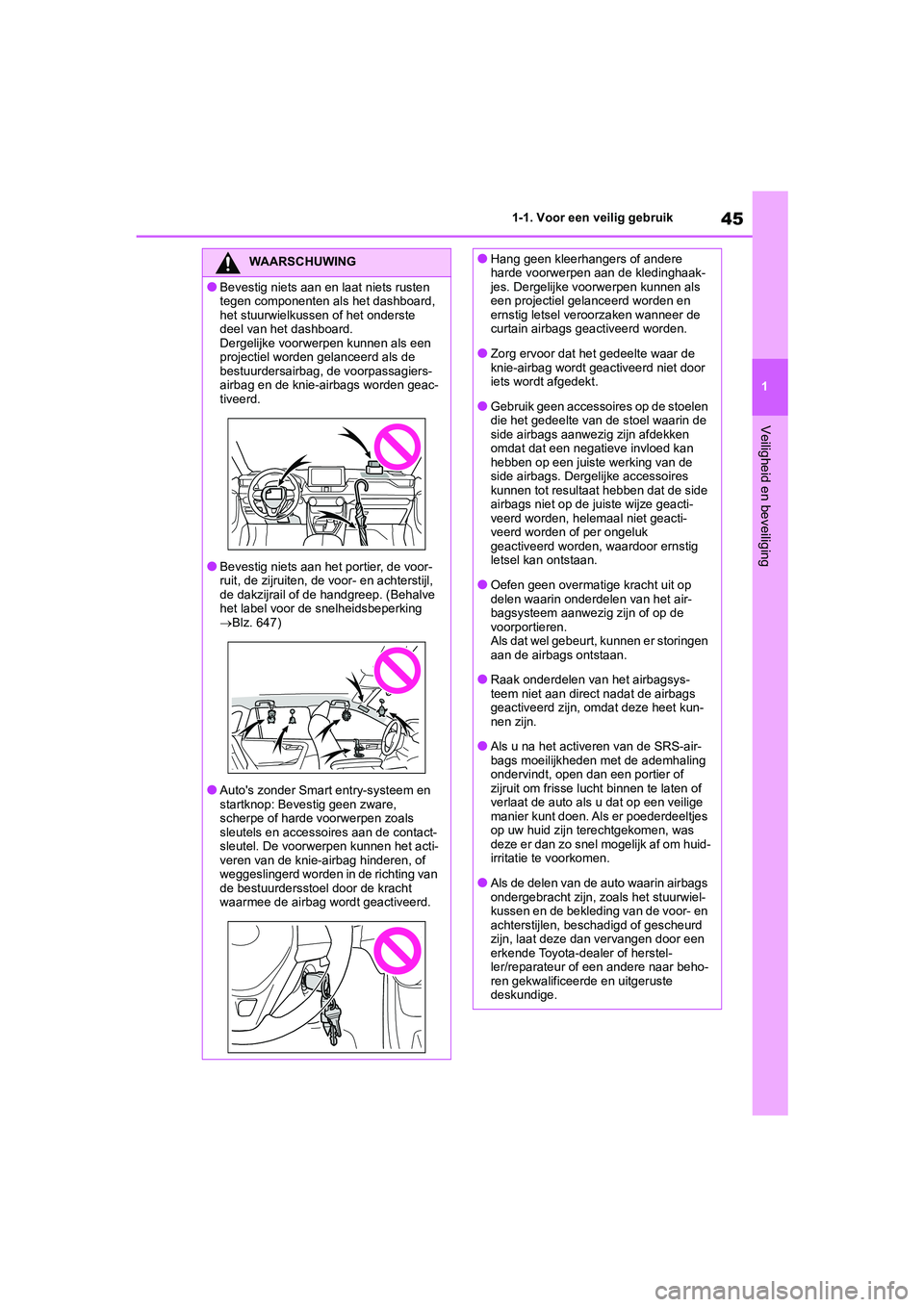

45
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
WAARSCHUWING
●Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
bestuurdersairbag, de voorpassagiers-
airbag en de knie-airbags worden geac-
tiveerd.
●Bevestig niets aan het portier, de voor-
ruit, de zijruiten, de voor- en achterstijl,
de dakzijrail of de handgreep. (Behalve
het label voor de snelheidsbeperking
Blz. 647)
●Auto's zonder Smart entry-systeem en
startknop: Bevestig geen zware,
scherpe of harde voorwerpen zoals
sleutels en accessoires aan de contact-
sleutel. De voorwerpen kunnen het acti-
veren van de knie-airbag hinderen, of
weggeslingerd worden in de richting van
de bestuurdersstoel door de kracht
waarmee de airbag wordt geactiveerd.
●Hang geen kleerhangers of andere
harde voorwerpen aan de kledinghaak-
jes. Dergelijke voorwerpen kunnen als
een projectiel gelanceerd worden en
ernstig letsel veroorzaken wanneer de
curtain airbags geactiveerd worden.
●Zorg ervoor dat het gedeelte waar de
knie-airbag wordt geactiveerd niet door
iets wordt afgedekt.
●Gebruik geen accessoires op de stoelen
die het gedeelte van de stoel waarin de
side airbags aanwez ig zijn afdekken
omdat dat een negatieve invloed kan
hebben op een juiste werking van de
side airbags. Derge lijke accessoires
kunnen tot resultaat hebben dat de side
airbags niet op de juiste wijze geacti-
veerd worden, helemaal niet geacti-
veerd worden of per ongeluk
geactiveerd worden, waardoor ernstig
letsel kan ontstaan.
●Oefen geen overmatige kracht uit op
delen waarin onderdelen van het air-
bagsysteem aanwezig zijn of op de
voorportieren.
Als dat wel gebeurt, kunnen er storingen
aan de airbags ontstaan.
●Raak onderdelen van het airbagsys-
teem niet aan direct nadat de airbags
geactiveerd zijn, omdat deze heet kun-
nen zijn.
●Als u na het activeren van de SRS-air-
bags moeilijkheden met de ademhaling
ondervindt, open dan een portier of
zijruit om frisse lucht binnen te laten of
verlaat de auto als u dat op een veilige
manier kunt doen. Als er poederdeeltjes
op uw huid zijn terechtgekomen, was
deze er dan zo snel mogelijk af om huid-
irritatie te voorkomen.
●Als de delen van de auto waarin airbags
ondergebracht zijn, zoals het stuurwiel-
kussen en de bekleding van de voor- en
achterstijlen, beschadigd of gescheurd
zijn, laat deze dan vervangen door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 45 Monday, October 7, 2019 3:26 PM
Page 47 of 730

461-1. Voor een veilig gebruik
WAARSCHUWING

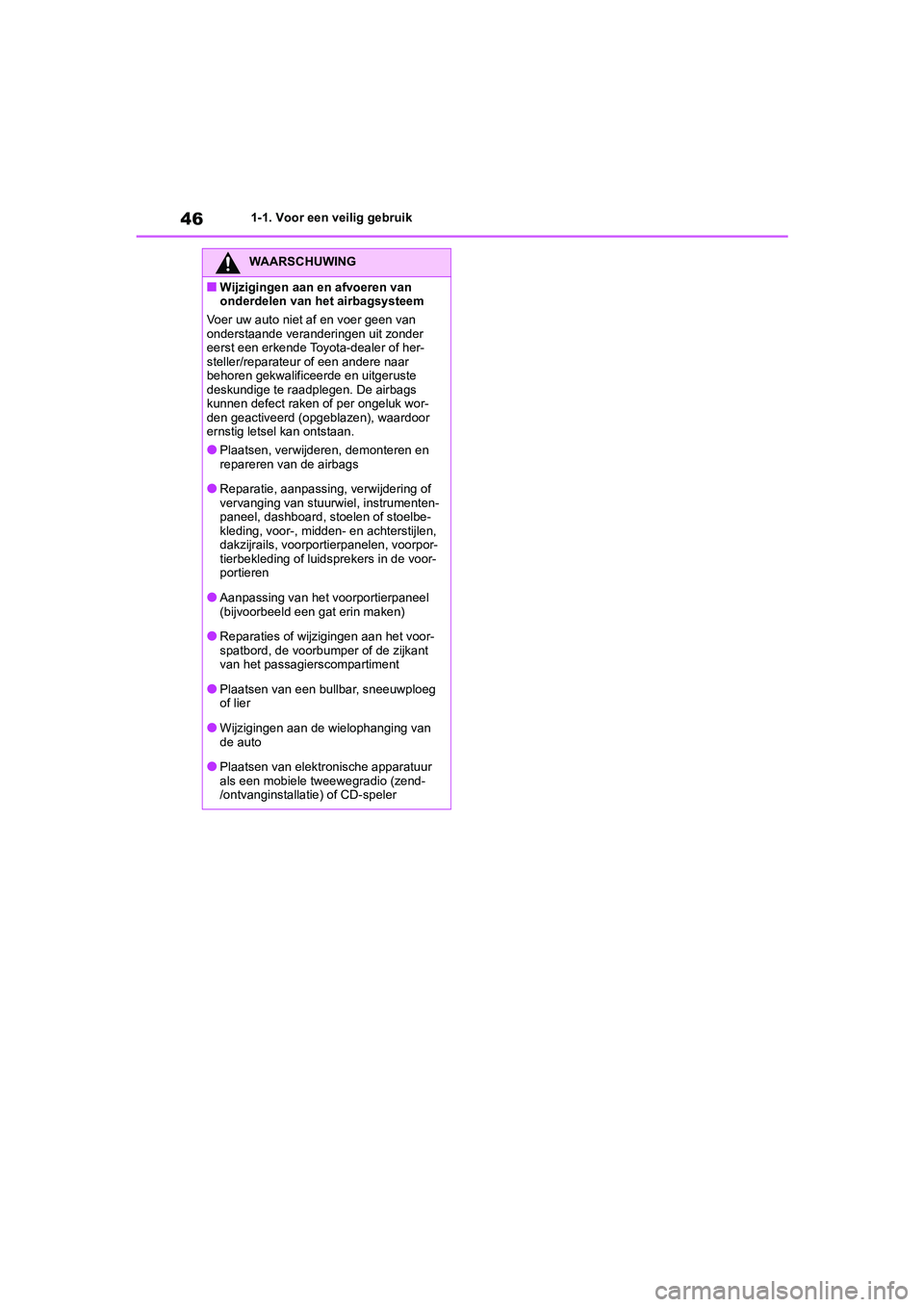

■Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit zonder
eerst een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk wor-
den geactiveerd (opgeblazen), waardoor
ernstig letsel kan ontstaan.
●Plaatsen, verwijderen, demonteren en
repareren van de airbags
●Reparatie, aanpassing, verwijdering of
vervanging van stuurwiel, instrumenten-
paneel, dashboard, stoelen of stoelbe-
kleding, voor-, midden- en achterstijlen,
dakzijrails, voorportierpanelen, voorpor-
tierbekleding of luidsprekers in de voor-
portieren
●Aanpassing van het voorportierpaneel
(bijvoorbeeld een gat erin maken)
●Reparaties of wijzigingen aan het voor-
spatbord, de voorbumper of de zijkant
van het passagierscompartiment
●Plaatsen van een bullbar, sneeuwploeg
of lier
●Wijzigingen aan de wielophanging van
de auto
●Plaatsen van elektronische apparatuur
als een mobiele tweewegradio (zend-
/ontvanginstallatie) of CD-speler
pM_RAV4_OM_OM42C76E_(EE).book P age 46 Monday, October 7, 2019 3:26 PM
Page 172 of 730

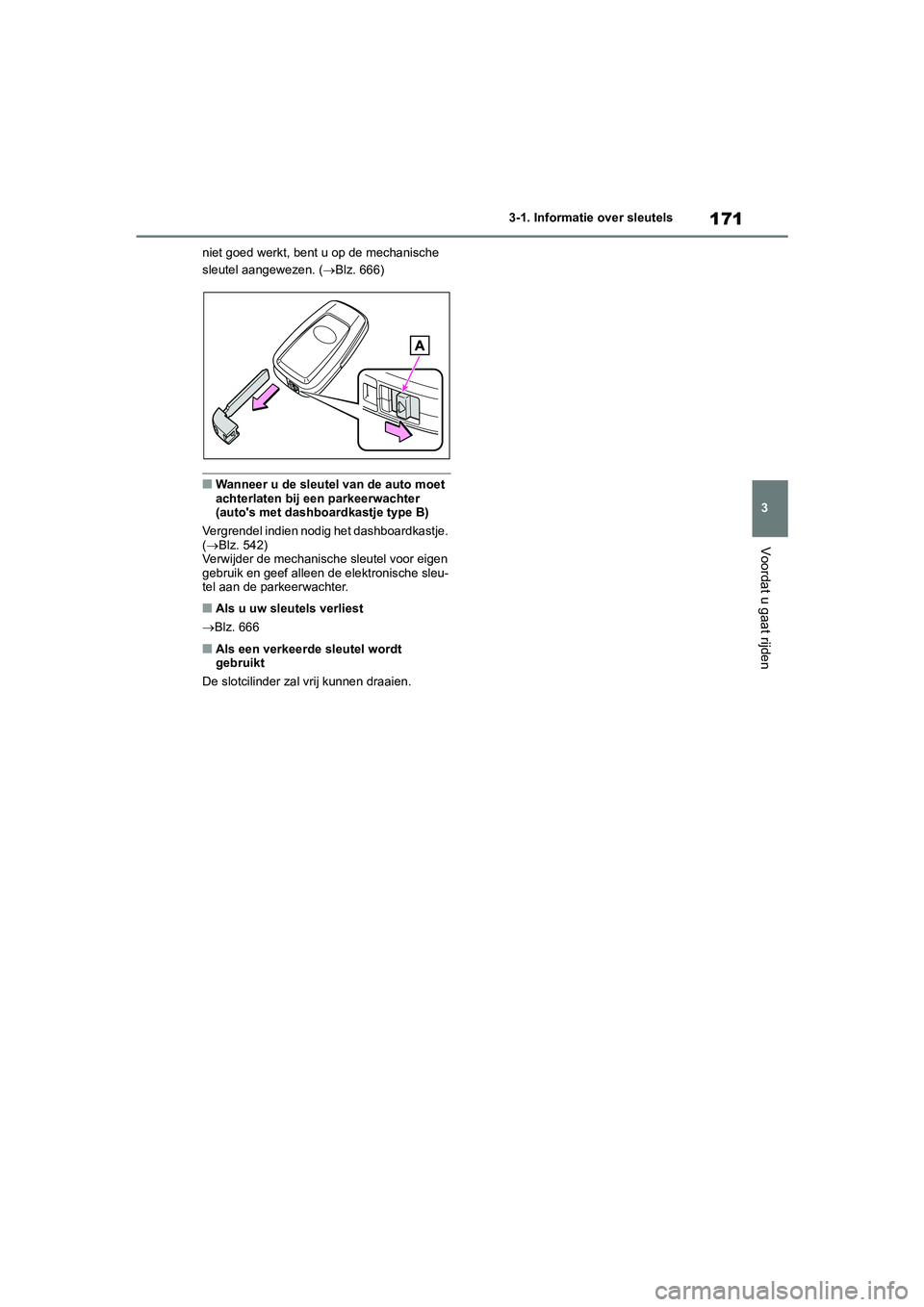

171
3
3-1. Informatie over sleutels
Voordat u gaat rijden
niet goed werkt, bent u op de mechanische
sleutel aangewezen. (
Blz. 666)
■Wanneer u de sleutel van de auto moet
achterlaten bij een parkeerwachter
(auto's met dashboardkastje type B)
Vergrendel indien nodig het dashboardkastje.
( Blz. 542)
Verwijder de mechanisc he sleutel voor eigen
gebruik en geef alleen de elektronische sleu-
tel aan de parkeerwachter.
■Als u uw sleutels verliest
Blz. 666
■Als een verkeerde sleutel wordt
gebruikt
De slotcilinder zal vrij kunnen draaien.
pM_RAV4_OM_OM42C76E_(EE).book P age 171 Monday, October 7, 2019 3:26 PM

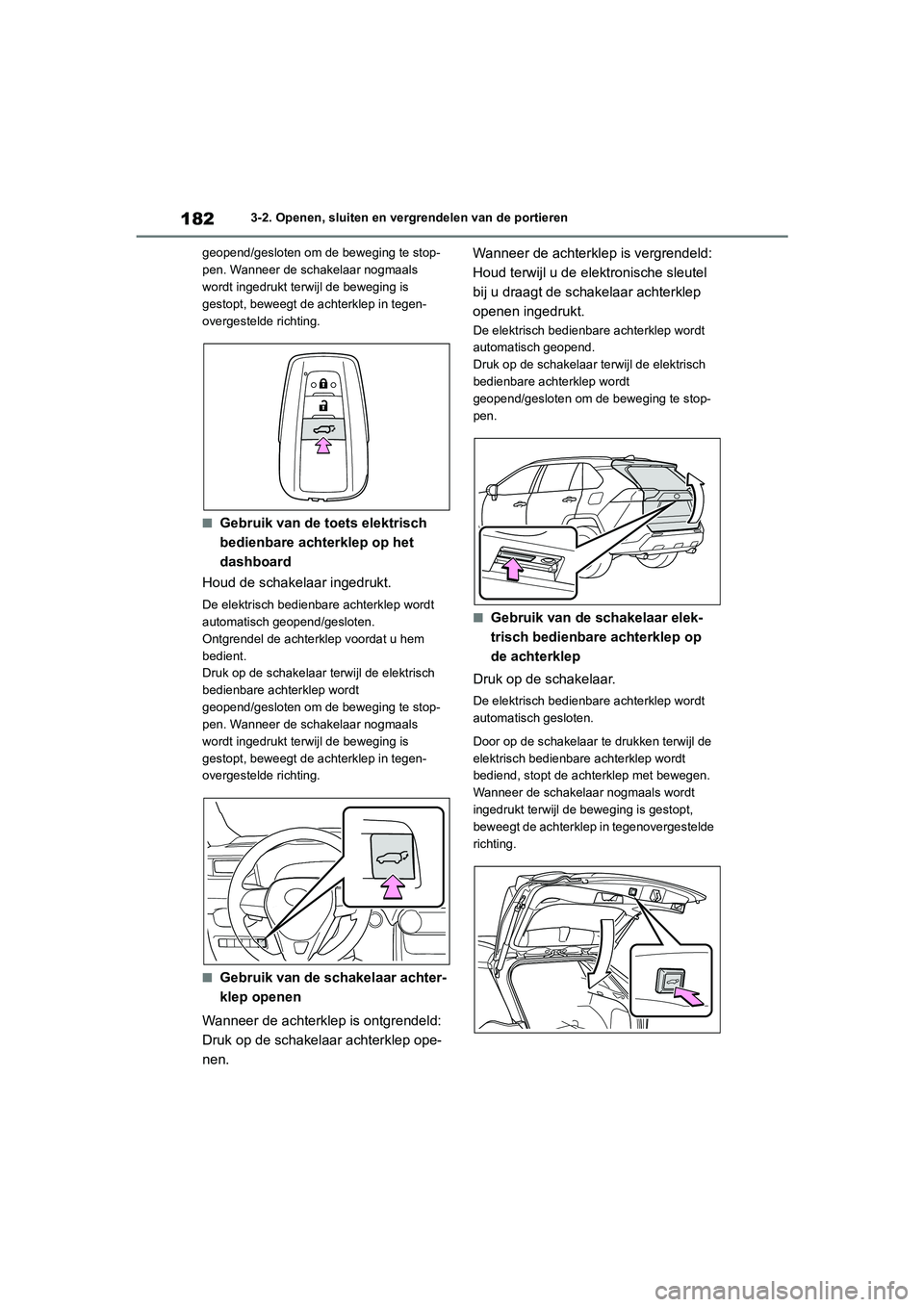

Page 183 of 730

1823-2. Openen, sluiten en vergrendelen van de portieren
geopend/gesloten om de beweging te stop-
pen. Wanneer de schakelaar nogmaals
wordt ingedrukt terwijl de beweging is
gestopt, beweegt de achterklep in tegen-
overgestelde richting.
■Gebruik van de toets elektrisch
bedienbare achterklep op het
dashboard
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen. Wanneer de schakelaar nogmaals
wordt ingedrukt terwijl de beweging is
gestopt, beweegt de achterklep in tegen-
overgestelde richting.
■Gebruik van de schakelaar achter-
klep openen
Wanneer de achterklep is ontgrendeld:
Druk op de schakelaar achterklep ope-
nen. Wanneer de achterkl
ep is vergrendeld:
Houd terwijl u de elektronische sleutel
bij u draagt de schakelaar achterklep
openen ingedrukt.
De elektrisch bedienbare achterklep wordt
automatisch geopend.
Druk op de schakelaar te rwijl de elektrisch
bedienbare achterklep wordt
geopend/gesloten om de beweging te stop-
pen.
■Gebruik van de schakelaar elek-
trisch bedienbare achterklep op
de achterklep
Druk op de schakelaar.
De elektrisch bedienbare achterklep wordt
automatisch gesloten.
Door op de schakelaar te drukken terwijl de
elektrisch bedienbare achterklep wordt
bediend, stopt de achterklep met bewegen.
Wanneer de schakelaar nogmaals wordt
ingedrukt terwijl de beweging is gestopt,
beweegt de achterklep in tegenovergestelde
richting.
pM_RAV4_OM_OM42C76E_(EE).book P age 182 Monday, October 7, 2019 3:26 PM

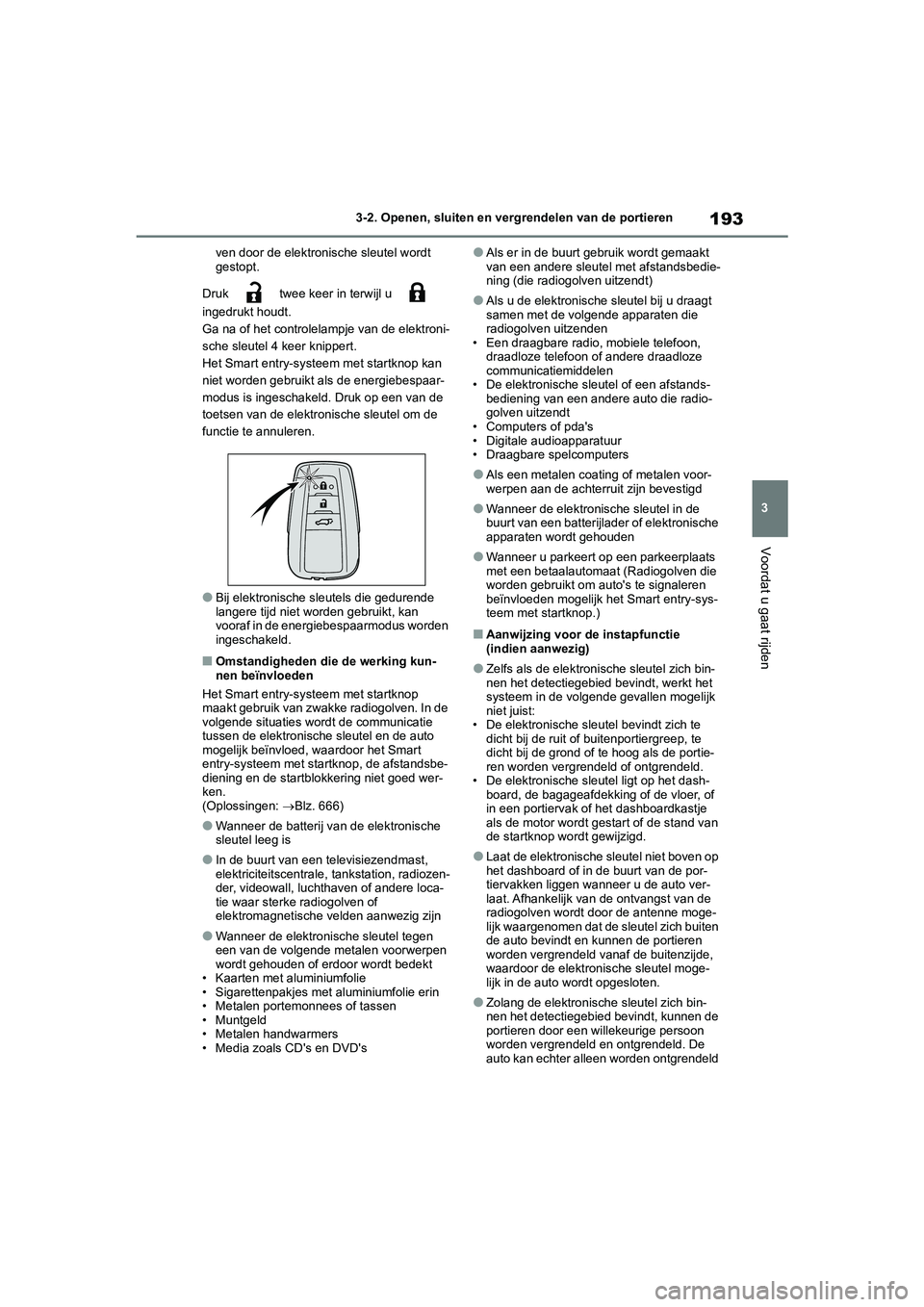

Page 194 of 730

193
3
3-2. Openen, sluiten en vergrendelen van de portieren
Voordat u gaat rijden
ven door de elektronische sleutel wordt
gestopt.
Druk twee keer in terwijl u
ingedrukt houdt.
Ga na of het controlelampje van de elektroni-
sche sleutel 4 keer knippert.
Het Smart entry-systeem met startknop kan
niet worden gebruikt als de energiebespaar-
modus is ingeschakeld. Druk op een van de
toetsen van de elektronische sleutel om de
functie te annuleren.
●Bij elektronische sleutels die gedurende
langere tijd niet w orden gebruikt, kan
vooraf in de energiebespaarmodus worden
ingeschakeld.
■Omstandigheden die de werking kun-
nen beïnvloeden
Het Smart entry-systeem met startknop
maakt gebruik van zwakke radiogolven. In de
volgende situaties wordt de communicatie
tussen de elektronische sleutel en de auto
mogelijk beïnvloed, waardoor het Smart
entry-systeem met startknop, de afstandsbe-
diening en de startblokkering niet goed wer-
ken.
(Oplossingen: Blz. 666)
●Wanneer de batterij van de elektronische
sleutel leeg is
●In de buurt van een televisiezendmast,
elektriciteitscentrale , tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
●Wanneer de elektronische sleutel tegen
een van de volgende metalen voorwerpen
wordt gehouden of erdoor wordt bedekt
• Kaarten met aluminiumfolie
• Sigarettenpakjes met a luminiumfolie erin
• Metalen portemonnees of tassen
• Muntgeld
• Metalen handwarmers
• Media zoals CD's en DVD's
●Als er in de buurt gebruik wordt gemaakt
van een andere sleutel met afstandsbedie-
ning (die radiogolven uitzendt)
●Als u de elektronische sleutel bij u draagt
samen met de volgende apparaten die
radiogolven uitzenden
• Een draagbare radio, mobiele telefoon, draadloze telefoon of andere draadloze
communicatiemiddelen
• De elektronische sleutel of een afstands- bediening van een andere auto die radio-
golven uitzendt
• Computers of pda's
• Digitale audioapparatuur
• Draagbare spelcomputers
●Als een metalen coating of metalen voor-
werpen aan de achterruit zijn bevestigd
●Wanneer de elektronische sleutel in de
buurt van een batterijlader of elektronische
apparaten wordt gehouden
●Wanneer u parkeert op een parkeerplaats
met een betaalautomaat (Radiogolven die
worden gebruikt om auto's te signaleren
beïnvloeden mogelijk het Smart entry-sys-
teem met startknop.)
■Aanwijzing voor de instapfunctie
(indien aanwezig)
●Zelfs als de elektroni sche sleutel zich bin-
nen het detectiegebied bevindt, werkt het
systeem in de volgen de gevallen mogelijk
niet juist:
• De elektronische sleu tel bevindt zich te
dicht bij de ruit of buitenportiergreep, te
dicht bij de grond of te hoog als de portie-
ren worden vergrendeld of ontgrendeld.
• De elektronische sleutel ligt op het dash- board, de bagageafdekking of de vloer, of
in een portiervak of het dashboardkastje
als de motor wordt gestart of de stand van
de startknop wordt gewijzigd.
●Laat de elektronische sleutel niet boven op
het dashboard of in de buurt van de por-
tiervakken liggen wanneer u de auto ver-
laat. Afhankelijk van de ontvangst van de
radiogolven wordt door de antenne moge-
lijk waargenomen dat de sleutel zich buiten
de auto bevindt en kunnen de portieren
worden vergrendeld vanaf de buitenzijde,
waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronisch e sleutel zich bin-
nen het detectiegebied bevindt, kunnen de
portieren door een willekeurige persoon
worden vergrendeld en ontgrendeld. De
auto kan echter alleen worden ontgrendeld
pM_RAV4_OM_OM42C76E_(EE).book P age 193 Monday, October 7, 2019 3:26 PM

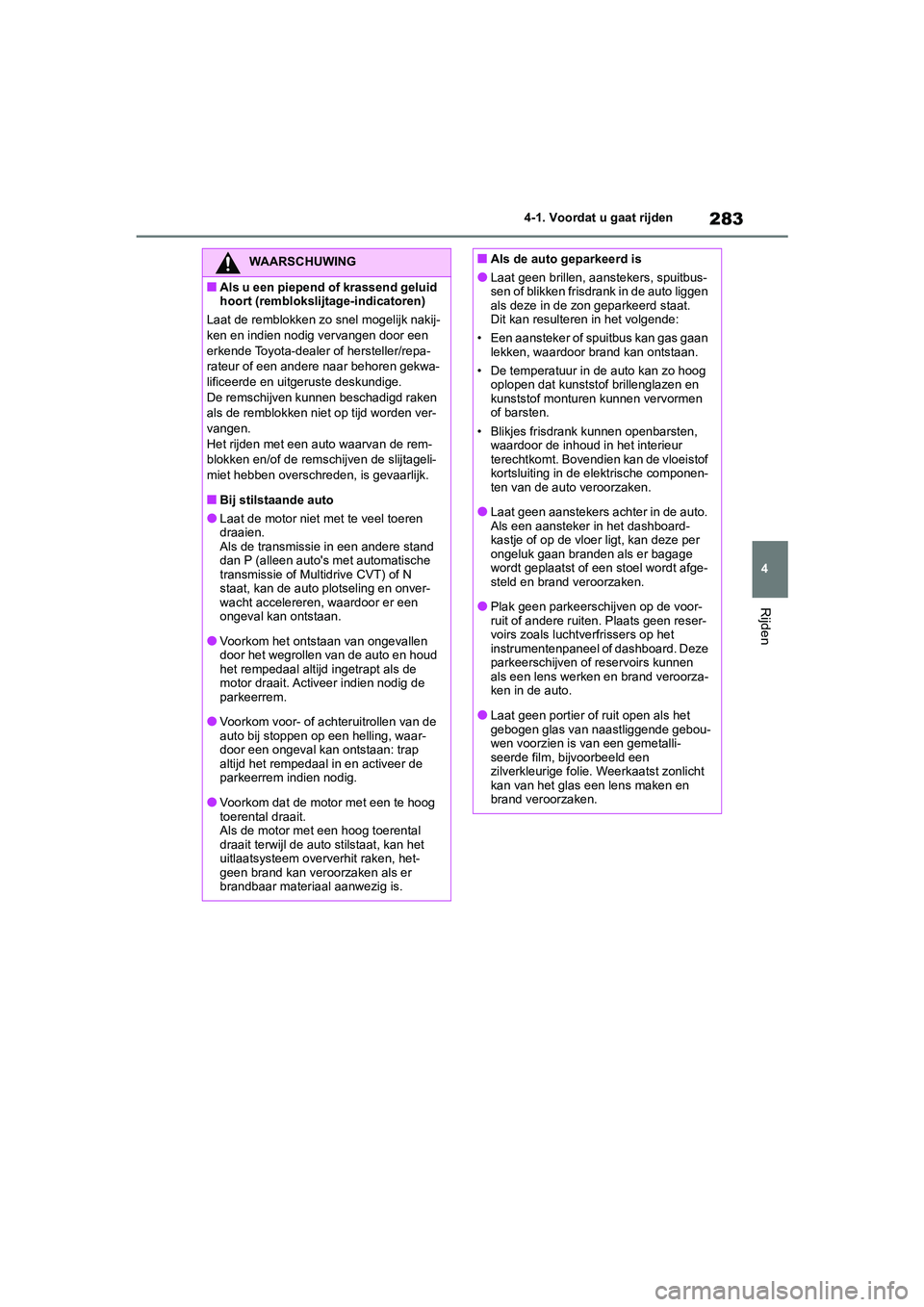

Page 284 of 730

283
4
4-1. Voordat u gaat rijden
Rijden
WAARSCHUWING
■Als u een piepend of krassend geluid
hoort (remblokslijtage-indicatoren)
Laat de remblokken zo snel mogelijk nakij-
ken en indien nodig vervangen door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
De remschijven kunnen beschadigd raken
als de remblokken niet op tijd worden ver-
vangen.
Het rijden met een auto waarvan de rem-
blokken en/of de remschijven de slijtageli-
miet hebben overschreden, is gevaarlijk.
■Bij stilstaande auto
●Laat de motor niet met te veel toeren
draaien.
Als de transmissie in een andere stand
dan P (alleen auto's met automatische
transmissie of Multidrive CVT) of N
staat, kan de auto plotseling en onver-
wacht accelereren, waardoor er een
ongeval kan ontstaan.
●Voorkom het ontstaan van ongevallen
door het wegrollen van de auto en houd
het rempedaal altijd ingetrapt als de
motor draait. Activeer indien nodig de
parkeerrem.
●Voorkom voor- of achteruitrollen van de
auto bij stoppen op een helling, waar-
door een ongeval kan ontstaan: trap
altijd het rempedaal in en activeer de
parkeerrem indien nodig.
●Voorkom dat de motor met een te hoog
toerental draait.
Als de motor met een hoog toerental
draait terwijl de auto stilstaat, kan het
uitlaatsysteem oververhit raken, het-
geen brand kan veroorzaken als er
brandbaar materiaal aanwezig is.
■Als de auto geparkeerd is
●Laat geen brillen, aanstekers, spuitbus-
sen of blikken frisdrank in de auto liggen
als deze in de zon geparkeerd staat.
Dit kan resulteren in het volgende:
• Een aansteker of spuitbus kan gas gaan lekken, waardoor brand kan ontstaan.
• De temperatuur in de auto kan zo hoog oplopen dat kunststof brillenglazen en
kunststof monturen kunnen vervormen
of barsten.
• Blikjes frisdrank kunnen openbarsten, waardoor de inhoud in het interieur
terechtkomt. Bovendien kan de vloeistof
kortsluiting in de elektrische componen-
ten van de auto veroorzaken.
●Laat geen aanstekers achter in de auto.
Als een aansteker in het dashboard-
kastje of op de vloer ligt, kan deze per
ongeluk gaan branden als er bagage
wordt geplaatst of een stoel wordt afge-
steld en brand veroorzaken.
●Plak geen parkeerschijven op de voor-
ruit of andere ruiten. Plaats geen reser-
voirs zoals luchtverfrissers op het
instrumentenpaneel of dashboard. Deze
parkeerschijven of reservoirs kunnen
als een lens werken en brand veroorza-
ken in de auto.
●Laat geen portier of ruit open als het
gebogen glas van naastliggende gebou-
wen voorzien is van een gemetalli-
seerde film, bijvoorbeeld een
zilverkleurige folie . Weerkaatst zonlicht
kan van het glas een lens maken en
brand veroorzaken.
pM_RAV4_OM_OM42C76E_(EE).book P age 283 Monday, October 7, 2019 3:26 PM
