display TOYOTA RAV4 2020 Instructieboekje (in Dutch)
[x] Cancel search | Manufacturer: TOYOTA, Model Year: 2020, Model line: RAV4, Model: TOYOTA RAV4 2020Pages: 730, PDF Size: 126.68 MB
Page 2 of 730

RAV4_OM_OM42C76E_(EE)
1
6 5
4
3
2
8
7
9
OverzichtZoeken op afbeelding
Veiligheid
en beveiligingZorg ervoor dat u dit leest
(Belangrijkste onderwerpen: kinderzitje, antidiefstalsysteem)
Voertuigstatus-
informatie en
controlelampjesLezen van rijgerelateerde informatie
(Belangrijkste onderwerpen: tellers, multi-informatiedisplay)
Voordat u gaat
rijdenOpenen en sluiten van de portieren en ruiten, afstellen vóór he t rijden
(Belangrijkste onderwerpen: sleutels, portieren, stoelen, elektrisch
bedienbare ruiten)
Rijden
Handelingen en adviezen die voor het rijden moeten worden
opgevolgd
(Belangrijkste onderwerpen: Starten van de motor, tanken)
AudiosysteemBedienen van het audiosysteem
(Belangrijkste onderwerpen: audio, telefoon)
Voorzieningen in
het interieurGebruik van de voorzieningen in het interieur
(Belangrijkste onderwerpen: airconditioning, opbergmogelijk-
heden)
Onderhoud en
verzorgingDe zorg voor uw auto en onderhoudsprocedures
(Belangrijkste onderwerpen: int erieur en exterieur, lampen)
Bij problemenInformatie over wat u moet doen bij een storing en noodgeval
(Belangrijkste onderwerpen: ontladen accu, lekke band)
Vo e r t u i g -
specificatiesVoertuigspecificaties, systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
(Belangrijkste onderwerpen: brandstof, olie, bandenspanning)
IndexZoeken op symptoom
Alfabetisch zoeken
PZ49X-42C76-NL
pM_RAV4_OM_OM42C76E_(EE).book P age 1 Monday, October 7, 2019 3:26 PM
Page 3 of 730

2INHOUDSOPGAVE
Ter informatie ..........................................6
Over deze handleiding............................ 9
Zoekmethoden...................................... 10
Overzicht .............................................. 12
1-1. Voor een veilig gebruik Voordat u gaat rijden ................... 32
Veilig rijden.................................. 33
Veiligheidsgordels ....................... 35
Airbags ........................................ 39
Belangrijke voorzorgsmaatregelen in verband met uitlaatgassen.... 47
1-2. Veiligheidsvoorzieningen voor kinderen
Aan/uit-schakelaar airbag ........... 48
Rijden met kinderen in de auto ... 49
Baby- en kinderzitjes................... 50
1-3. Noodoproep eCall ............................................ 66
1-4. Antidiefstalsysteem Startblokkering ............................ 84
Supervergrendeling.................. 109
Alarm........................................ 110
2-1. Instrumentenpaneel Waarschuwingslampjes en controlelampjes ..................... 116
Meters en tellers (4,2 inch display) ................... 122
Meters en tellers (7 inch display) ...................... 126
Multi-informatiedisplay ............. 131
Informatie over brandstofverbruik ................... 1413-1. Informatie over sleutels
Sleutels .................................... 144
3-2. Openen, sluiten en vergrendelen van de portieren
Portieren................................... 172
Achterklep ................................ 178
Smart entry-systeem met startknop ................................ 191
3-3. Verstellen van de stoelen Voorstoelen .............................. 245
Achterstoelen ........................... 246
Ergonomisch geheugen ........... 248
Hoofdsteunen ........................... 251
3-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel .................................. 253
Binnenspiegel........................... 254
Digitale binnenspiegel .............. 255
Buitenspiegels .......................... 264
3-5. Openen en sluiten van de ruiten en het schuifdak
Elektrisch bedienbare ruiten..... 266
Schuifdak ................................. 269
Panoramadak ........................... 272
4-1. Voordat u gaat rijden Rijden met de auto ................... 279
Lading en bagage .................... 286
Rijden met een aanhangwagen (Azerbeidzjan, Georgië,
Tadzjikistan en
Turkmenistan) ........................ 288
1Veiligheid en beveiliging
2Voertuigstatusinformatie en
controlelampjes
3Voordat u gaat rijden
4Rijden
pM_RAV4_OM_OM42C76E_(EE).book P age 2 Monday, October 7, 2019 3:26 PM
Page 17 of 730

16Overzicht
Multi-informatiedisplay ........................................................................... Blz. 131
Display........................................................ ............................................... Blz. 131
Als een waarschuwingsmeld ing wordt weergegeven ................................ Blz. 640
Richtingaanwijzerschakelaar .................................... ............................. Blz. 316
Lichtschakelaar ................................................ ....................................... Blz. 322
Koplampen/parkeerlichten voor/achterlichten/
kentekenplaatverlichtin g/dagrijverlichting ..................... ............................. Blz. 322
Mistlampen voor
*1/mistachterlicht*1........................................................... Blz. 328
Schakelaar ruitenwissers en -sproeiers......................... ....................... Blz. 329
Schakelaar achterruitenwisser en -sproeier ......................................... Blz. 332
Gebruik ........................................................ ...................................... Blz. 329, 332
Bijvullen van ruiten sproeiervloeistof .......................... ................................ Blz. 578
Waarschuwingsmeldingen ......................................... ............................... Blz. 640
Schakelaar alarmknipperlichten ................................. ........................... Blz. 620
Ontgrendelingshendel motorkap .................................. ......................... Blz. 570
Ontgrendelingshendel stuurverstelling .......................... ...................... Blz. 253
Verstellen..................................................... .............................................. Blz. 253
Airconditioning ................................................ ................................ Blz. 524, 529
Gebruik ........................................................ ...................................... Blz. 524, 529
Achterruitverwarming ........................................................................ Blz. 525, 531
Audiosysteem
*1, 2............................................................... ..................... Blz. 472
Tankdopklepontgrendeling ....................................... ............................. Blz. 334
*1: Indien aanwezig
*2: Raadpleeg bij auto's met een navigatiesysteem of multimediasys teem de handleiding voor
het navigatie- en multimediasysteem of de handleiding voor het multimediasysteem.
D
E
F
G
H
I
J
K
L
pM_RAV4_OM_OM42C76E_(EE).book Page 16 Monday, October 7, 2019 3:26 PM
Page 25 of 730

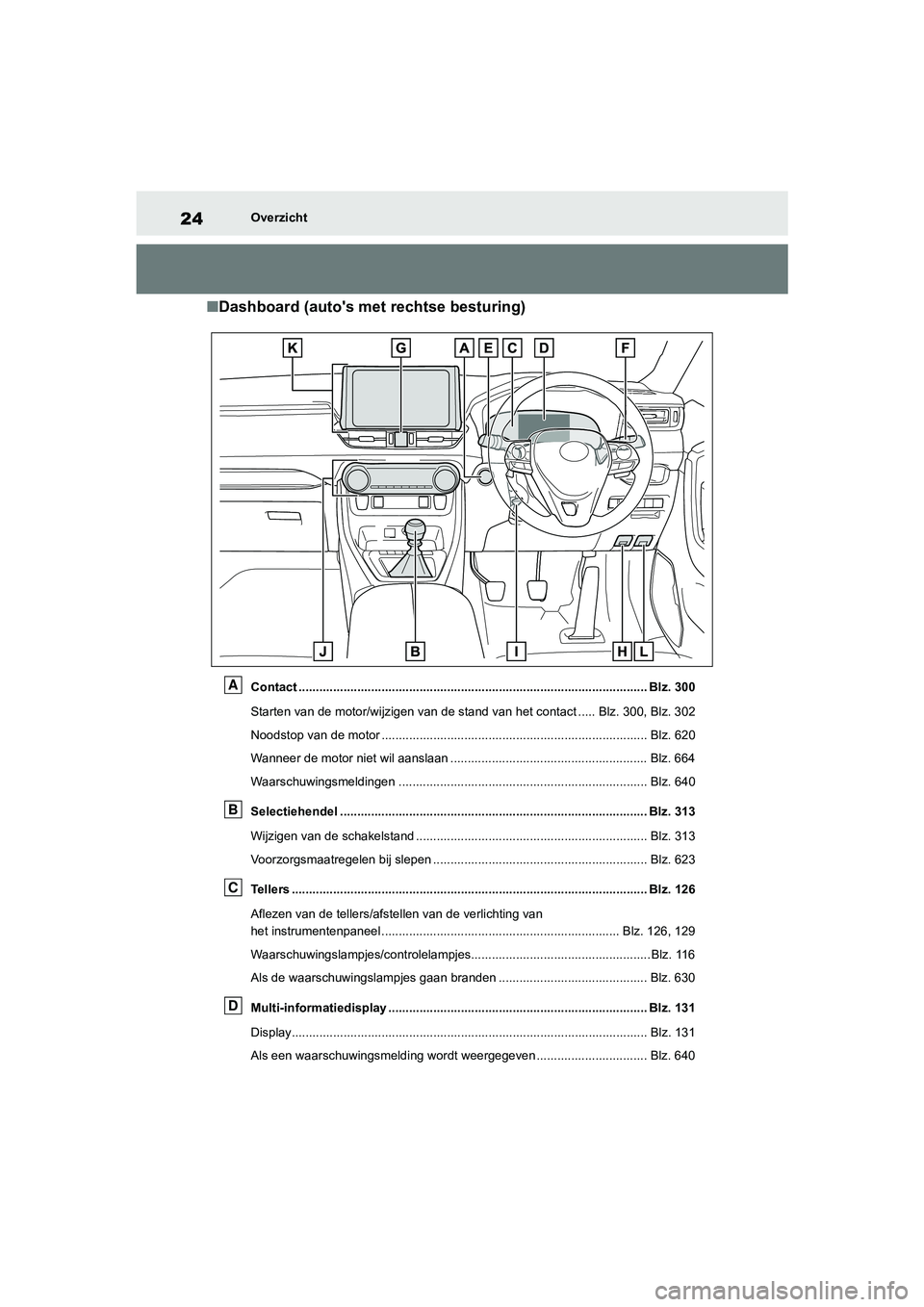

24Overzicht
■Dashboard (auto's met rechtse besturing)
Contact ........................................................ ............................................. Blz. 300
Starten van de motor/wijzigen van de stand van het contact ..... Blz. 300, Blz. 302
Noodstop van de motor .......................................... ................................... Blz. 620
Wanneer de motor niet wil aanslaan ......................................................... Blz. 664
Waarschuwingsmeldingen ......................................... ............................... Blz. 640
Selectiehendel ......................................................................................... Blz. 313
Wijzigen van de schakelstand ................................... ................................ Blz. 313
Voorzorgsmaatregelen bij slepen ................................ .............................. Blz. 623
Tellers ........................................................ ............................................... Blz. 126
Aflezen van de tellers/afstel len van de verlichting van
het instrumentenpaneel ..................................................................... Blz. 126, 129
Waarschuwingslampjes/controlelampjes.................................................... Blz. 116
Als de waarschuwingslampjes gaan branden ........................................... Blz. 630
Multi-informatiedisplay ........................................ ................................... Blz. 131
Display........................................................ ............................................... Blz. 131
Als een waarschuwingsmeld ing wordt weergegeven ................................ Blz. 640A
B
C
D
pM_RAV4_OM_OM42C76E_(EE).book P age 24 Monday, October 7, 2019 3:26 PM
Page 113 of 730

1121-4. Antidiefstalsysteem
■De inbraaksensor en de helling-
sensor uitschakelen
Als u huisdieren of bewegende voor-
werpen in de auto ac hterlaat, moet u
ervoor zorgen dat u de inbraaksensor
en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze senso-
ren reageren op bewegingen binnen in
de auto.
1 Zet het contact UIT.
2 Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de inbraak-
sensor en de hellingsens or weer in te scha-
kelen.
Telkens wanneer de inbraaksensor en de
hellingsensor worden uitgeschakeld/inge-
schakeld, wordt er een melding weergege-
ven op het multi-informatiedisplay.
■Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
●Het alarm wordt ingeschakeld zelfs wan-
neer de inbraaksensor en de hellingsensor
zijn uitgeschakeld.
●Auto's zonder Smart entry-systeem en
startknop: Nadat de inbraaksensor en hel-
lingsensor zijn uitgeschakeld, kunnen deze
opnieuw worden ingeschakeld door het
contact AAN te zetten of door de portieren
met de afstandsbediening te ontgrendelen.
●Auto's met Smart entry-systeem en start-
knop: Nadat de inbraaksensor en de hel-
lingsensor uitgeschakeld zijn, worden deze
opnieuw ingeschakeld door op de start-
knop te drukken of de portieren te ontgren- delen met de instapfunctie (indien
aanwezig) of de afstandsbediening.
●De inbraaksensor en de hellingsensor zul-
len automatisch weer worden ingescha-
keld wanneer het alarmsysteem weer
wordt ingeschakeld.
■Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●Er bevinden zich nog personen of huisdie-
ren in de auto.
●Een zijruit, het schuifdak (indien aanwezig)
of het panoramadak (indien aanwezig) is
open.
In dit geval registreert de sensor mogelijk het
volgende:
• Wind of beweging van voorwerpen, zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
• Het bewegen van mensen buiten de auto
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
pM_RAV4_OM_OM42C76E_(EE).book P age 112 Monday, October 7, 2019 3:26 PM
Page 116 of 730

2
115
2
Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ................... 116
Meters en tellers (4,2 inch display) ................. 122
Meters en tellers (7 inch display) .................... 126
Multi-informatiedisplay ........... 131
Informatie over brandstofverbruik ................ 141
pM_RAV4_OM_OM42C76E_(EE).book P age 115 Monday, October 7, 2019 3:26 PM
Page 117 of 730

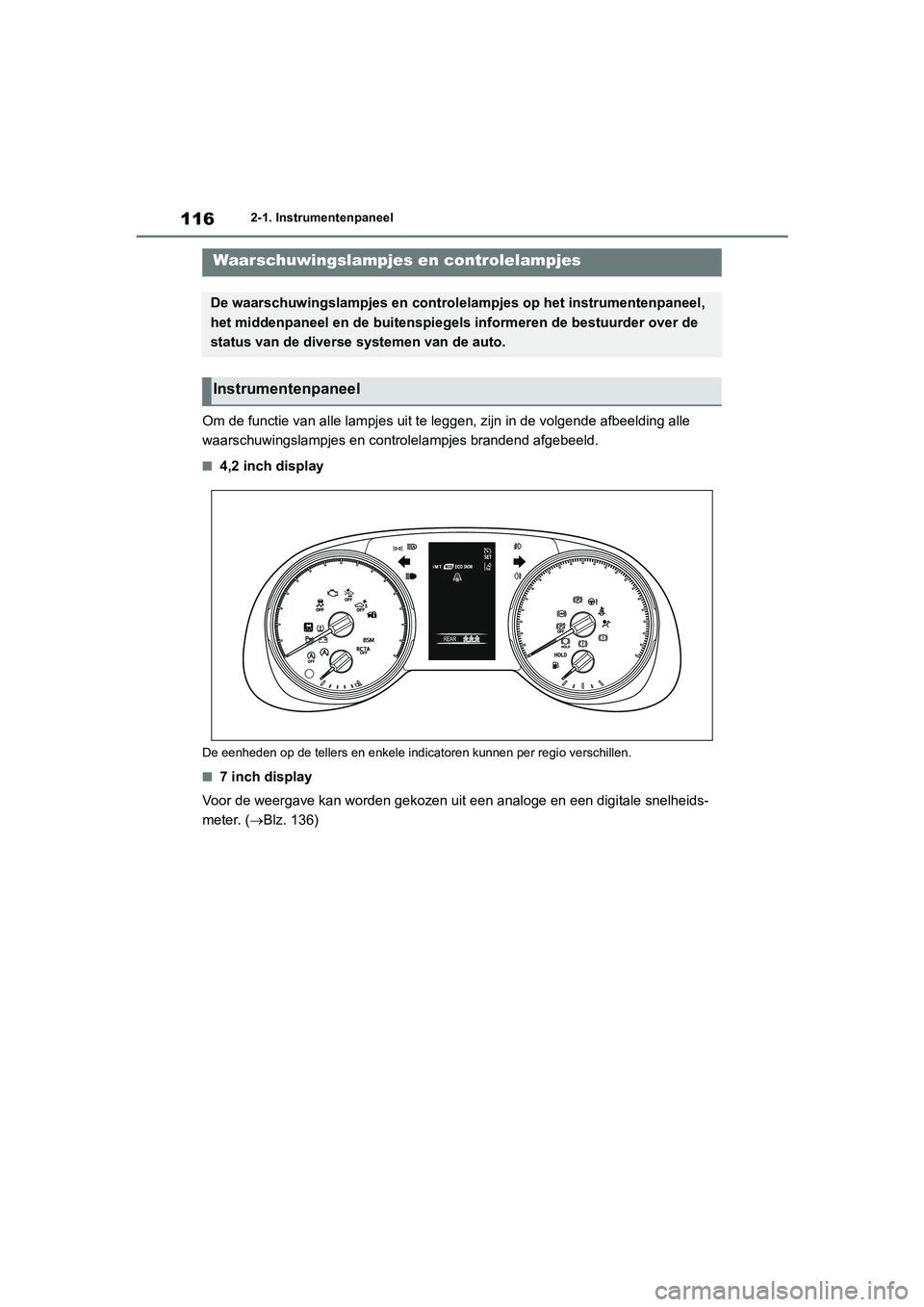

1162-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgen de afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
■4,2 inch display
De eenheden op de tellers en enkele indicatoren kunnen per regi o verschillen.
■7 inch display
Voor de weergave kan worden gek ozen uit een analoge en een digitale snelheids-
meter. ( Blz. 136)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en contr olelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspi egels informeren de bestuurder over de
status van de diverse systemen van de auto.
Instrumentenpaneel
pM_RAV4_OM_OM42C76E_(EE).book P age 116 Monday, October 7, 2019 3:26 PM
Page 120 of 730

119
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als het lampje
niet gaat branden of uitgaat. Laat de auto
controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: Dit lampje brandt op het multi-informatie-
display en er wordt een melding weerge-
geven.
*3: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking A ssist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u
de motor start, kan dat betekenen dat
deze systemen niet beschikbaar zijn om u
te beschermen in geval van een ongeval,
waardoor ernstig letsel zou kunnen ont-
staan. Laat, als dit gebeurt, de auto onmid-
dellijk nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( Blz. 316)
Controlelampje achterlicht
( Blz. 322)
Controlelampje grootlicht
( Blz. 324)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
( Blz. 325)
Controlelampje mistlampen
voor (indien aanwezig)
( Blz. 328)
Controlelampje mistachter-
licht (indien aanwezig)
( Blz. 328)
Controlelampje Smart
entry-systeem met start-
knop
*1 (indien aanwezig)
( Blz. 300)
(Groen) Controlelampje iMT (indien
aanwezig) (
Blz. 314)
Schakeladviesindicator
(indien aanwezig)
( Blz. 315)
Controlelampje cruise con-
trol ( Blz. 376, 388, 399)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
( Blz. 376, 388)
Controlelampje cruise con-
trol SET ( Blz. 376, 388,
399)
Controlelampje snelheids-
begrenzer (indien aanwe-
zig) ( Blz. 402)
pM_RAV4_OM_OM42C76E_(EE).book P age 119 Monday, October 7, 2019 3:26 PM
Page 121 of 730

1202-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Deze lampjes gaan branden wanneer het contact AAN wordt gezet om aan te
geven dat er een systeemcontrole wordt
uitgevoerd. Ze doven nadat de motor is
aangeslagen of nadat er enkele secon-
den verstreken zijn. Er kan een storing in
een systeem aanwezig zijn als de lamp-
jes niet gaan branden of niet uitgaan.
Laat de auto controleren door een
Controlelampje LTA
*3
(indien aanwezig)
( Blz. 360)
Controlelampje LDA
*3
(indien aanwezig)
( Blz. 369)
Controlelampje Toyota Par-
king Assist-sensor OFF
*4, 5
(indien aanwezig)
( Blz. 420)
Controlelampje PKSB
OFF
*2, 4 (indien aanwezig)
( Blz. 428)
(Knippert) Controlelampje Traction
Control
*2 (
Blz. 459)
Controlelampje VSC
OFF
*2, 4 ( Blz. 459)
Waarschuwingslampje
PCS
*2, 4 (indien aanwezig)
( Blz. 349)
BSM-indicatoren in de bui-
tenspiegels
*2, 6 (indien
aanwezig) ( Blz. 404)
Controlelampje BSM
(indien aanwezig)
( Blz. 404)
Controlelampje RCTA
OFF
*2, 4 (indien aanwezig)
( Blz. 404)
Controlelampje Stop &
Start-systeem
*2 (indien
aanwezig) ( Blz. 441)
Controlelampje uitgescha-
keld Stop & Start-sys-
teem
*2, 4 (indien aanwezig)
( Blz. 443)
Controlelampje stand-bys-
tand Brake Hold-sys-
teem
*2 ( Blz. 320)
Controlelampje Brake
Hold-systeem in werking
*2
( Blz. 320)
Controlelampje antidiefstal-
systeem ( Blz. 84, 110)
Controlelampje lage bui-
tentemperatuur
*7
( Blz. 123, 128)
ECO-controlelampje
*2
(indien aanwezig)
( Blz. 134)
Waarschuwingslampje par-
keerrem ( Blz. 317)
Controlelampje automati-
sche EPB OFF
*2, 4 (indien
aanwezig) ( Blz. 317)
Controlelampje ECO-rijmo-
dus ( Blz. 449)
Controlelampje SPORT-
modus ( Blz. 449)
Controlelampje modus
MUD & SAND (indien aan-
wezig) ( Blz. 451)
Controlelampje modus
ROCK & DIRT (indien aan-
wezig) ( Blz. 451)
Controlelampje SNOW-
modus (indien aanwezig)
( Blz. 454)
Controlelampje Downhill
Assist Control
*2 (indien
aanwezig) ( Blz. 455)
Controlelampje PASSEN-
GER AIR BAG
*2, 8 (indien
aanwezig) ( Blz. 48)
pM_RAV4_OM_OM42C76E_(EE).book P age 120 Monday, October 7, 2019 3:26 PM
Page 122 of 730

121
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
*3: Afhankelijk van de bedr
ijfscondities wijzi-
gen de kleur en de status (branden/knip-
peren) van het controlelampje.
*4: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*5: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking A ssist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*6: Dit lampje gaat branden in de buitenspie- gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
■BSM-indicatoren (Blind Spot Monitor) in
de buitenspiegels (indien aanwezig)
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
●Wanneer het contact AAN is gezet terwijl
de BSM-functie is ingeschakeld op het
scherm op het multi-informatiedisplay.
●Wanneer de BSM-functie is ingeschakeld
op het scherm op het multi-informatie-
display terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan de
BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4_OM_OM42C76E_(EE).book P age 121 Monday, October 7, 2019 3:26 PM
