TOYOTA RAV4 2020 Návod na použití (in Czech)

341
4
4-5. Používání podpůrných jízdních systémů
Jízda

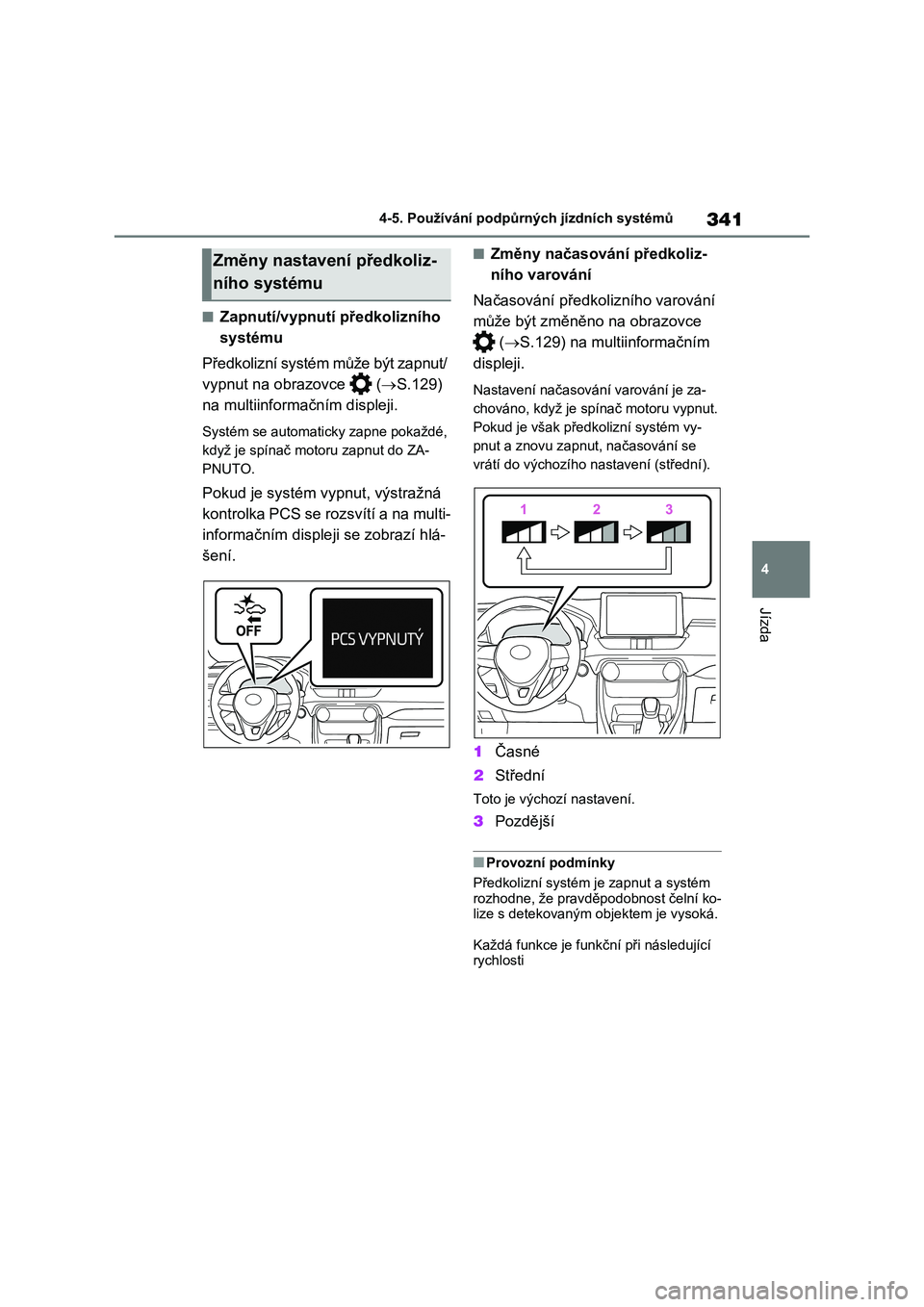

■Zapnutí/vypnutí předkolizního
systému
Předkolizní systém může být zapnut/
vypnut na obrazovce ( S.129)
na multiinformač ním displeji.
Systém se automaticky zapne pokaždé,
když je spínač mot oru zapnut do ZA-
PNUTO.
Pokud je systém vypnut, výstražná
kontrolka PCS se rozsvítí a na multi-
informačním disple ji se zobrazí hlá-
šení.
■Změny načasování předkoliz-
ního varování
Načasování předko lizního varování
může být změněno na obrazovce
( S.129) na multiinformačním
displeji.
Nastavení načasování varování je za-
chováno, když je spínač motoru vypnut.
Pokud je však před kolizní systém vy-
pnut a znovu zapnut, načasování se
vrátí do výchozího na stavení (střední).
1Časné
2 Střední
Toto je výchozí nastavení.
3Pozdější
■Provozní podmínky
Předkolizní systém j e zapnut a systém rozhodne, že pravděpodobnost čelní ko-
lize s detekovaným objektem je vysoká.
Každá funkce je fun kční při následující
rychlosti
Změny nastavení předkoliz-
ního systému

3424-5. Používání podpůrných jízdních systémů

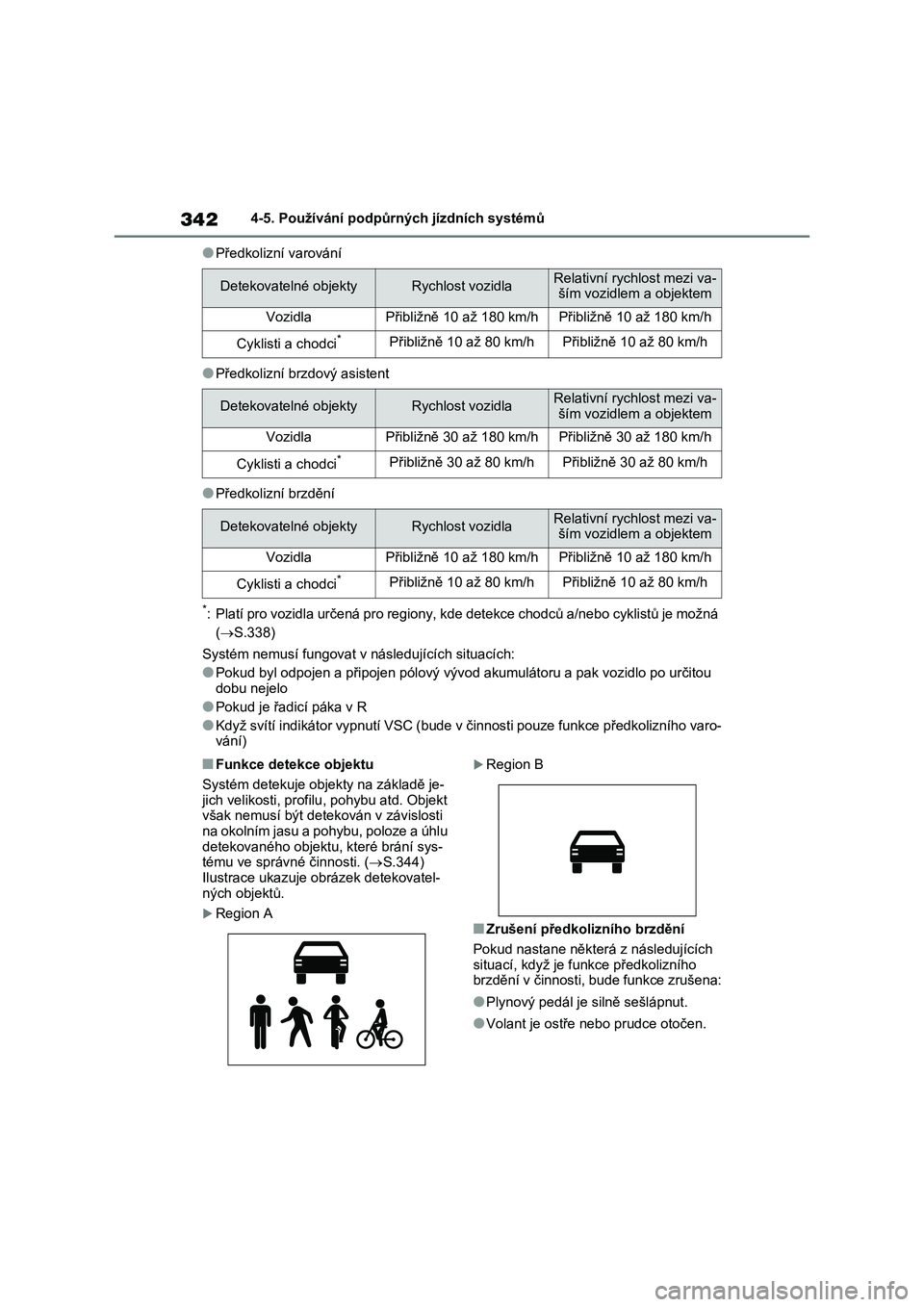

●Předkolizní varování
●Předkolizní brzdový asistent
●Předkolizní brzdění
*: Platí pro vozidla určená pro regiony, kde detekce chodců a/nebo cyklistů je možná
( S.338)
Systém nemusí fungovat v následujících situacích:
●Pokud byl odpojen a připojen pólový vývod akumulátoru a pak vozidlo po určitou
dobu nejelo
●Pokud je řadicí páka v R
●Když svítí indikátor vypnutí VSC (bude v činnosti pouze funkce předkolizního varo-
vání)
■Funkce detekce objektu
Systém detekuje obje kty na základě je-
jich velikosti, profilu , pohybu atd. Objekt
však nemusí být detek ován v závislosti na okolním jasu a pohybu, poloze a úhlu
detekovaného objektu, které brání sys-
tému ve správné činnosti. ( S.344) Ilustrace ukazuje obrázek detekovatel-
ných objektů.
Region A
Region B
■Zrušení předkolizního brzdění
Pokud nastane některá z následujících
situací, když je fun kce předkolizního brzdění v činnosti, bude funkce zrušena:
●Plynový pedál je silně sešlápnut.
●Volant je ostře nebo prudce otočen.
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va- ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodci*Přibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va- ším vozidlem a objektem
VozidlaPřibližně 30 až 180 km/hPřibližně 30 až 180 km/h
Cyklisti a chodci*Přibližně 30 až 80 km/hPřibližně 30 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va- ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Cyklisti a chodci*Přibližně 10 až 80 km/hPřibližně 10 až 80 km/h

343
4
4-5. Používání podpůrných jízdních systémů
Jízda

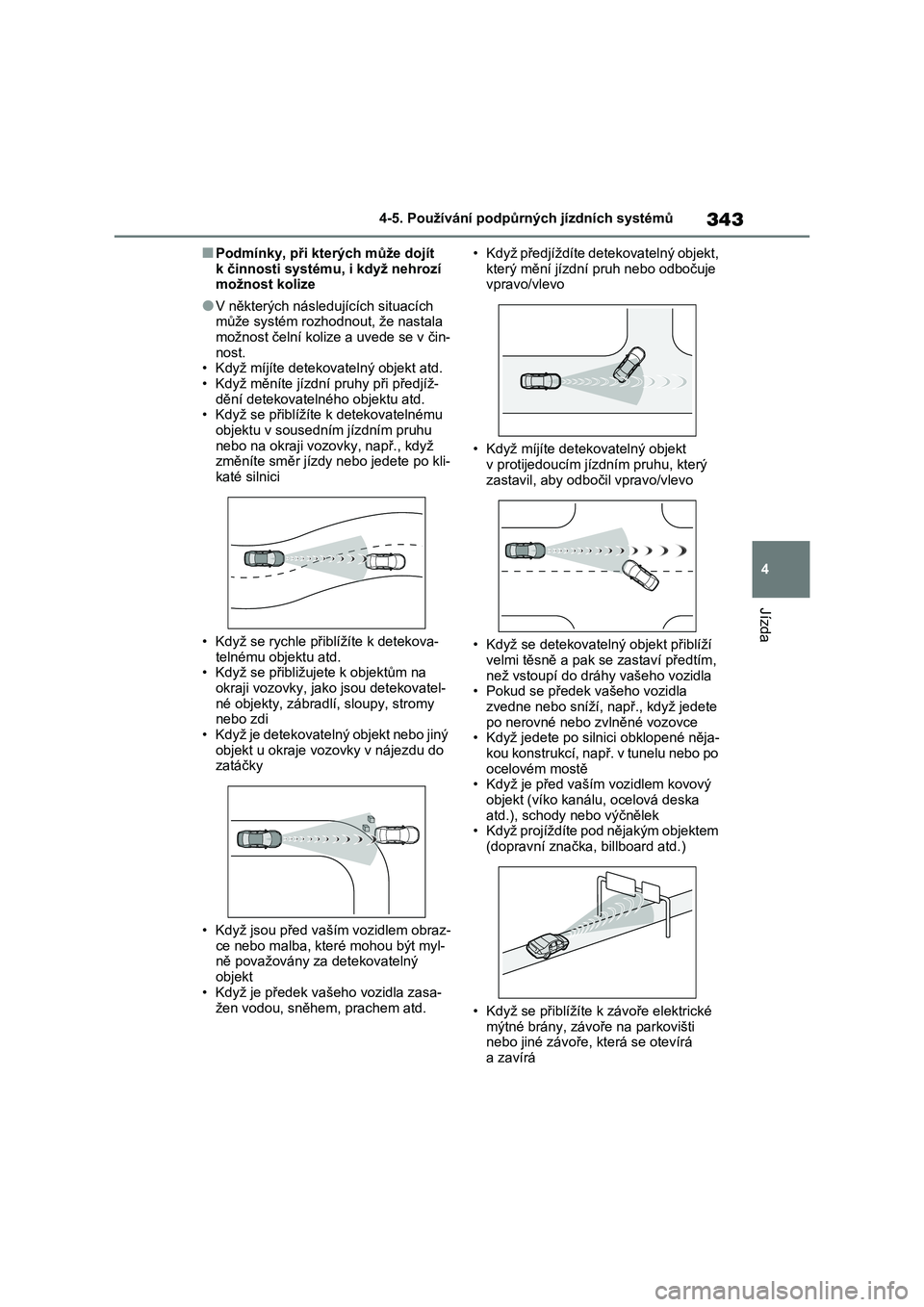

■Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí možnost kolize
●V některých následujících situacích může systém rozhodno ut, že nastala
možnost čelní kolize a uvede se v čin-
nost. • Když míjíte detekov atelný objekt atd.
• Když měníte jízdní pruhy při předjíž-
dění detekovatelného objektu atd. • Když se přiblížíte k detekovatelnému
objektu v sousedním jízdním pruhu
nebo na okraji vo zovky, např., když změníte směr jízdy nebo jedete po kli-
katé silnici
• Když se rychle přiblížíte k detekova-
telnému objektu atd.
• Když se přibližujete k objektům na okraji vozovky, jako jsou detekovatel-
né objekty, zábradlí, sloupy, stromy
nebo zdi • Když je detekovatelný objekt nebo jiný
objekt u okraje vo zovky v nájezdu do
zatáčky
• Když jsou před vaší m vozidlem obraz-
ce nebo malba, které mohou být myl- ně považovány za detekovatelný
objekt
• Když je předek vašeho vozidla zasa-
žen vodou, sněhem, prachem atd.
• Když předjíždíte detekovatelný objekt,
který mění jízdní pruh nebo odbočuje vpravo/vlevo
• Když míjíte detekovatelný objekt v protijedoucím jízdním pruhu, který
zastavil, aby odbočil vpravo/vlevo
• Když se detekovatelný objekt přiblíží
velmi těsně a pak se zastaví předtím,
než vstoupí do dráhy vašeho vozidla • Pokud se předek vašeho vozidla
zvedne nebo sníží, např., když jedete
po nerovné nebo zvlněné vozovce • Když jedete po silnici obklopené něja-
kou konstrukcí, např. v tunelu nebo po
ocelovém mostě • Když je před vaší m vozidlem kovový
objekt (víko kanálu, ocelová deska
atd.), schody nebo výčnělek • Když projíždíte pod nějakým objektem
(dopravní značka, billboard atd.)
• Když se přiblížíte k závoře elektrické mýtné brány, závoře na parkovišti
nebo jiné závoře, která se otevírá
a zavírá

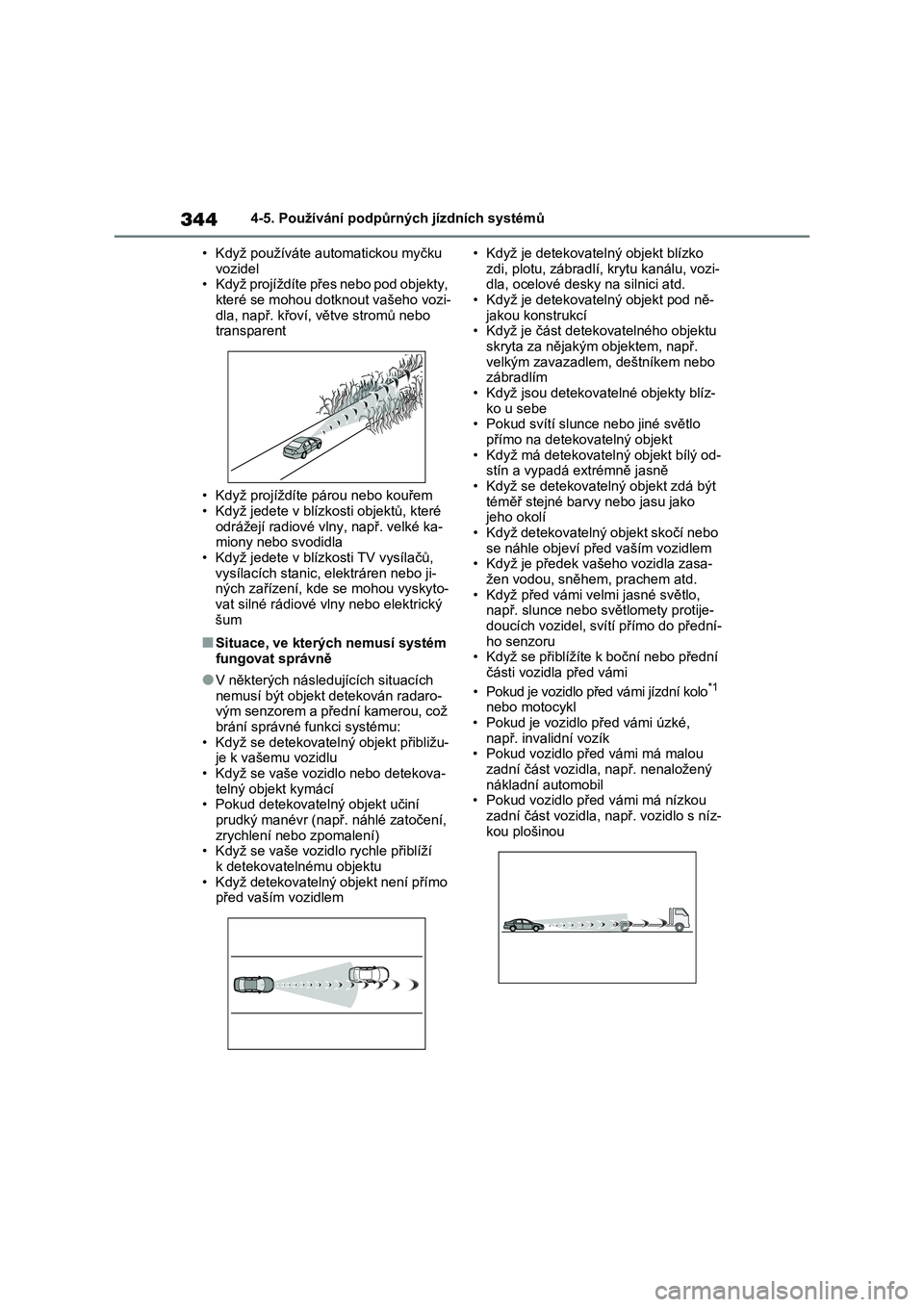

3444-5. Používání podpůrných jízdních systémů
• Když používáte aut omatickou myčku
vozidel • Když projíždíte přes nebo pod objekty,
které se mohou dotk nout vašeho vozi-
dla, např. křoví, větve stromů nebo transparent
• Když projíždíte párou nebo kouřem • Když jedete v blízko sti objektů, které
odrážejí radiové vlny, např. velké ka-
miony nebo svodidla • Když jedete v blí zkosti TV vysílačů,
vysílacích stanic, elektráren nebo ji-
ných zařízení, kd e se mohou vyskyto- vat silné rádiové vl ny nebo elektrický
šum
■Situace, ve kterých nemusí systém
fungovat správně
●V některých následujících situacích
nemusí být objekt detekován radaro- vým senzorem a přední kamerou, což
brání správné funkci systému:
• Když se detekovatel ný objekt přibližu- je k vašemu vozidlu
• Když se vaše vozidlo nebo detekova-
telný objekt kymácí • Pokud detekovatelný objekt učiní
prudký manévr (např. náhlé zatočení,
zrychlení nebo zpomalení) • Když se vaše vozidl o rychle přiblíží
k detekovatelnému objektu
• Když detekovatelný objekt není přímo před vaším vozidlem
• Když je detekovatel ný objekt blízko
zdi, plotu, záb radlí, krytu kanálu, vozi- dla, ocelové de sky na silnici atd.
• Když je detekovat elný objekt pod ně-
jakou konstrukcí • Když je část detekovatelného objektu
skryta za nějakým o bjektem, např.
velkým zavazadlem, deštníkem nebo zábradlím
• Když jsou detekovatelné objekty blíz-
ko u sebe • Pokud svítí slunce nebo jiné světlo
přímo na detekovatelný objekt
• Když má detekovatelný objekt bílý od- stín a vypadá extrémně jasně
• Když se detekovatelný objekt zdá být
téměř stejné barvy nebo jasu jako jeho okolí
• Když detekovatelný objekt skočí nebo
se náhle objeví před vaším vozidlem • Když je předek va šeho vozidla zasa-
žen vodou, sněhem, prachem atd.
• Když před vámi vel mi jasné světlo, např. slunce nebo světlomety protije-
doucích vozidel, svítí přímo do přední-
ho senzoru • Když se přiblížíte k boční nebo přední
části vozidla před vámi
• Pokud je vozidlo před vámi jízdní kolo*1 nebo motocykl
• Pokud je vozidlo před vámi úzké,
např. invalidní vozík • Pokud vozidlo před vámi má malou
zadní část vozidla, např. nenaložený
nákladní automobil • Pokud vozidlo před vámi má nízkou
zadní část vozidla, např. vozidlo s níz-
kou plošinou

345
4
4-5. Používání podpůrných jízdních systémů
Jízda

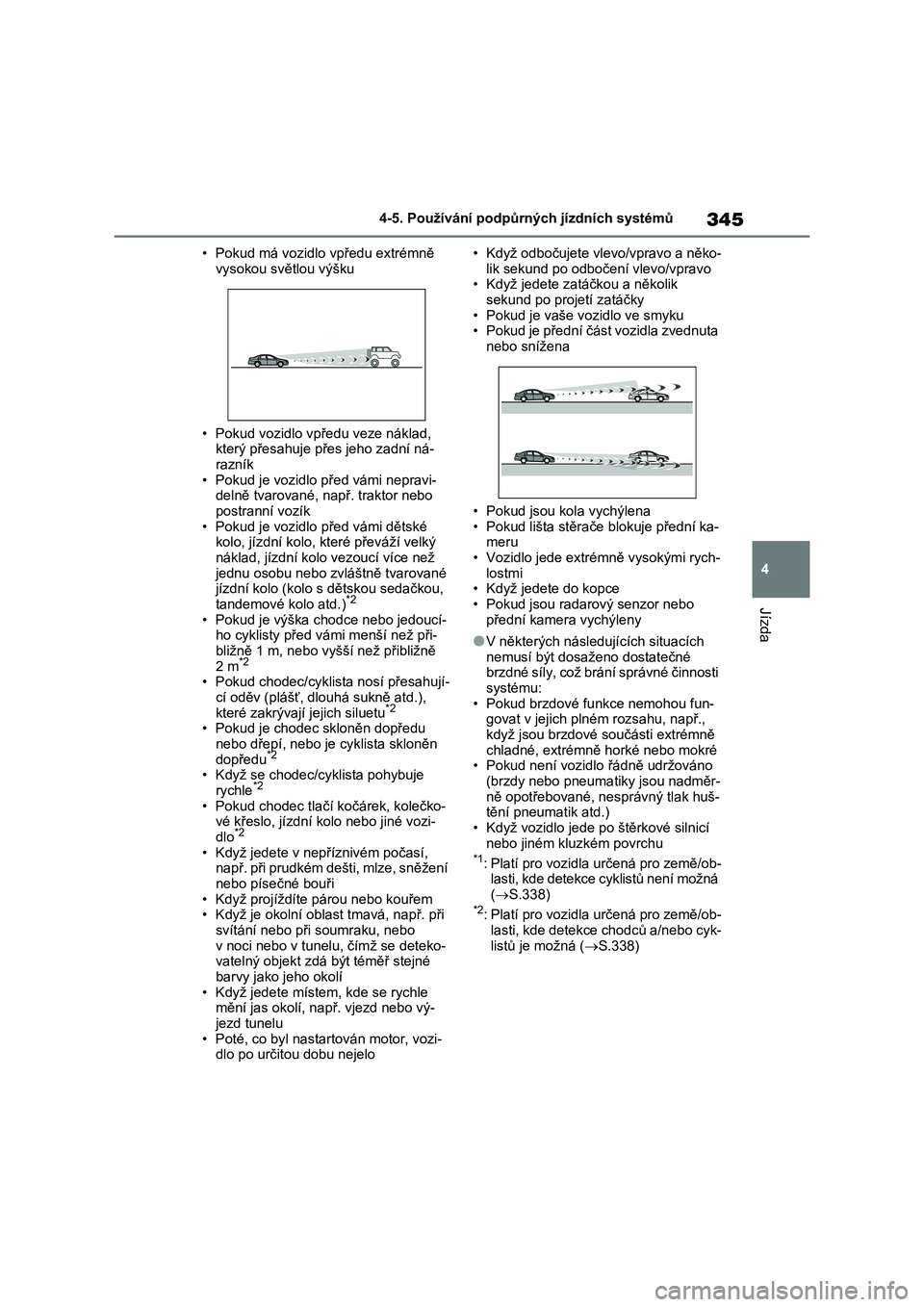

• Pokud má vozidlo vpředu extrémně
vysokou světlou výšku
• Pokud vozidlo vpředu veze náklad,
který přesahuje přes jeho zadní ná- razník
• Pokud je vozidlo před vámi nepravi-
delně tvarované, např. traktor nebo postranní vozík
• Pokud je vozidlo před vámi dětské
kolo, jízdní kolo, k teré převáží velký náklad, jízdní kolo vezoucí více než
jednu osobu nebo zv láštně tvarované
jízdní kolo (kolo s dětskou sedačkou, tandemové kolo atd.)*2
• Pokud je výška chodce nebo jedoucí-
ho cyklisty před vámi menší než při- bližně 1 m, nebo vyšš í než přibližně
2 m*2
• Pokud chodec/cyklista nosí přesahují- cí oděv (plášť, dlouhá sukně atd.),
které zakrývají j ejich siluetu*2
• Pokud je chodec skloněn dopředu nebo dřepí, nebo je cyklista skloněn
dopředu*2
• Když se chodec/cyklista pohybuje rychle*2
• Pokud chodec tlačí kočárek, kolečko-
vé křeslo, jízdní kolo nebo jiné vozi- dlo*2
• Když jedete v nepříznivém počasí,
např. při prudkém dešti, mlze, sněžení nebo písečné bouři
• Když projíždíte párou nebo kouřem
• Když je okolní obla st tmavá, např. při svítání nebo při soumraku, nebo
v noci nebo v tunelu , čímž se deteko-
vatelný objekt zdá být téměř stejné
barvy jako jeho okolí • Když jedete místem, kde se rychle
mění jas okolí, např. vjezd nebo vý-
jezd tunelu • Poté, co byl nastartován motor, vozi-
dlo po určit ou dobu nejelo
• Když odbočujete vlevo/vpravo a něko-
lik sekund po odbočení vlevo/vpravo • Když jedete zatáčkou a několik
sekund po projetí zatáčky
• Pokud je vaše vozidlo ve smyku • Pokud je přední část vozidla zvednuta
nebo snížena
• Pokud jsou kola vychýlena
• Pokud lišta stěrače blokuje přední ka-
meru • Vozidlo jede extré mně vysokými rych-
lostmi
• Když jedete do kopce • Pokud jsou radarový senzor nebo
přední kamera vychýleny
●V některých následujících situacích
nemusí být dosaženo dostatečné
brzdné síly, což brání správné činnosti systému:
• Pokud brzdové fu nkce nemohou fun-
govat v jejich plném rozsahu, např., když jsou brzdové součásti extrémně
chladné, extrémně horké nebo mokré
• Pokud není vozidlo řádně udržováno (brzdy nebo pneuma tiky jsou nadměr-
ně opotřebované, nes právný tlak huš-
tění pneumatik atd.) • Když vozidlo jede po štěrkové silnicí
nebo jiném kluzkém povrchu*1: Platí pro vozidla určená pro země/ob- lasti, kde detekce cyklistů není možná
( S.338)*2: Platí pro vozidla určená pro země/ob- lasti, kde detekce chodců a/nebo cyk-
listů je možná ( S.338)

3464-5. Používání podpůrných jízdních systémů

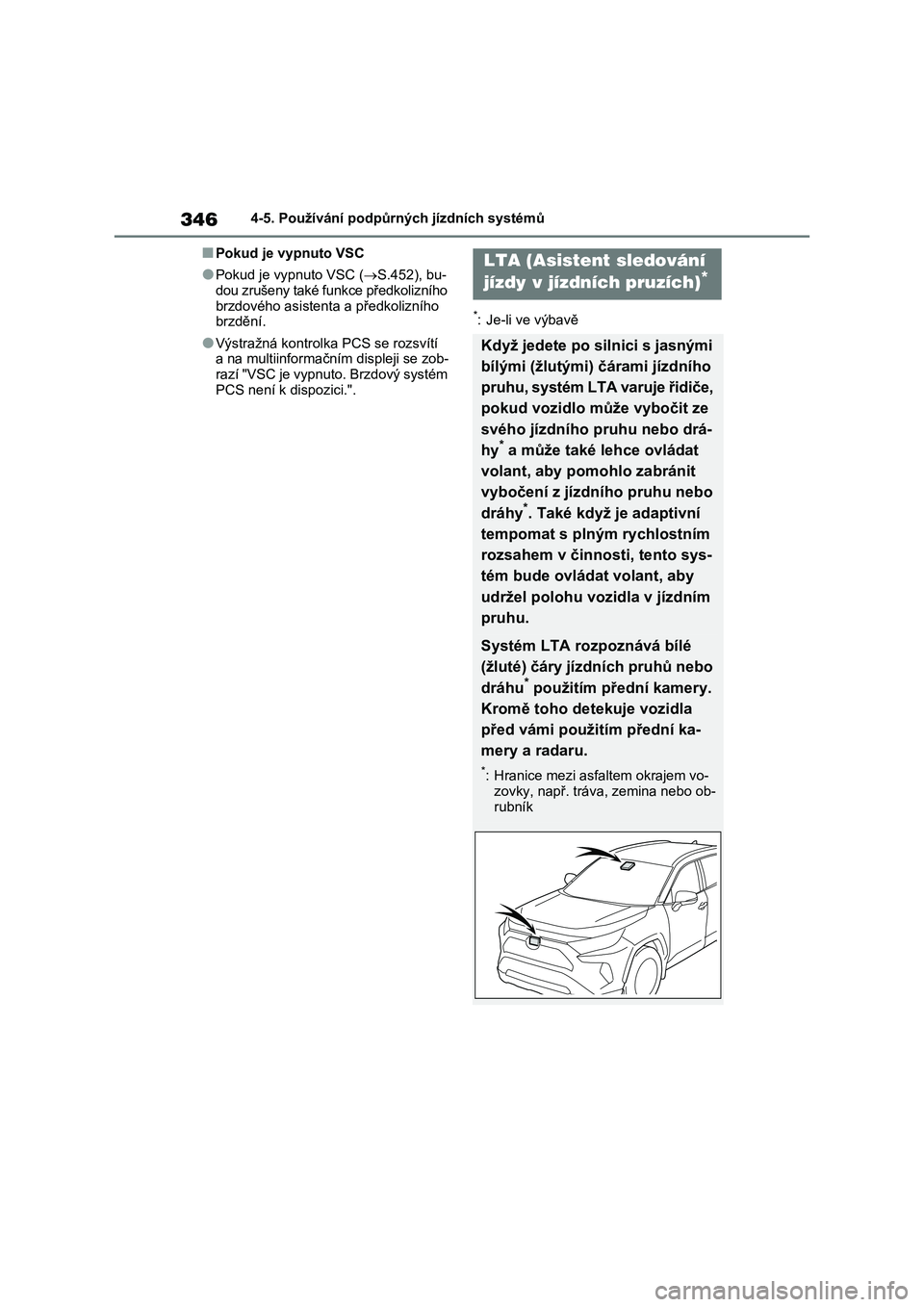

■Pokud je vypnuto VSC
●Pokud je vypnuto VSC (S.452), bu-
dou zrušeny také funkce předkolizního
brzdového asistenta a předkolizního brzdění.
●Výstražná kontrolka PCS se rozsvítí a na multiinformačním displeji se zob-
razí "VSC je vypnuto. Brzdový systém
PCS není k dispozici.".
*: Je-li ve výbavě
LTA (Asistent sledování
jízdy v jízdních pruzích)*
Když jedete po silnici s jasnými
bílými (žlutými) čárami jízdního
pruhu, systém LTA varuje řidiče,
pokud vozidlo může vybočit ze
svého jízdního pruhu nebo drá-
hy* a může také lehce ovládat
volant, aby pomohlo zabránit
vybočení z jízdního pruhu nebo
dráhy*. Také když je adaptivní
tempomat s plným rychlostním
rozsahem v činnosti, tento sys-
tém bude ovládat volant, aby
udržel polohu vozi dla v jízdním
pruhu.
Systém LTA rozpoznává bílé
(žluté) čáry jízdních pruhů nebo
dráhu* použitím přední kamery.
Kromě toho detekuje vozidla
před vámi použitím přední ka-
mery a radaru.
*: Hranice mezi asfaltem okrajem vo-
zovky, např. tráva, zemina nebo ob-
rubník

347
4
4-5. Používání podpůrných jízdních systémů
Jízda

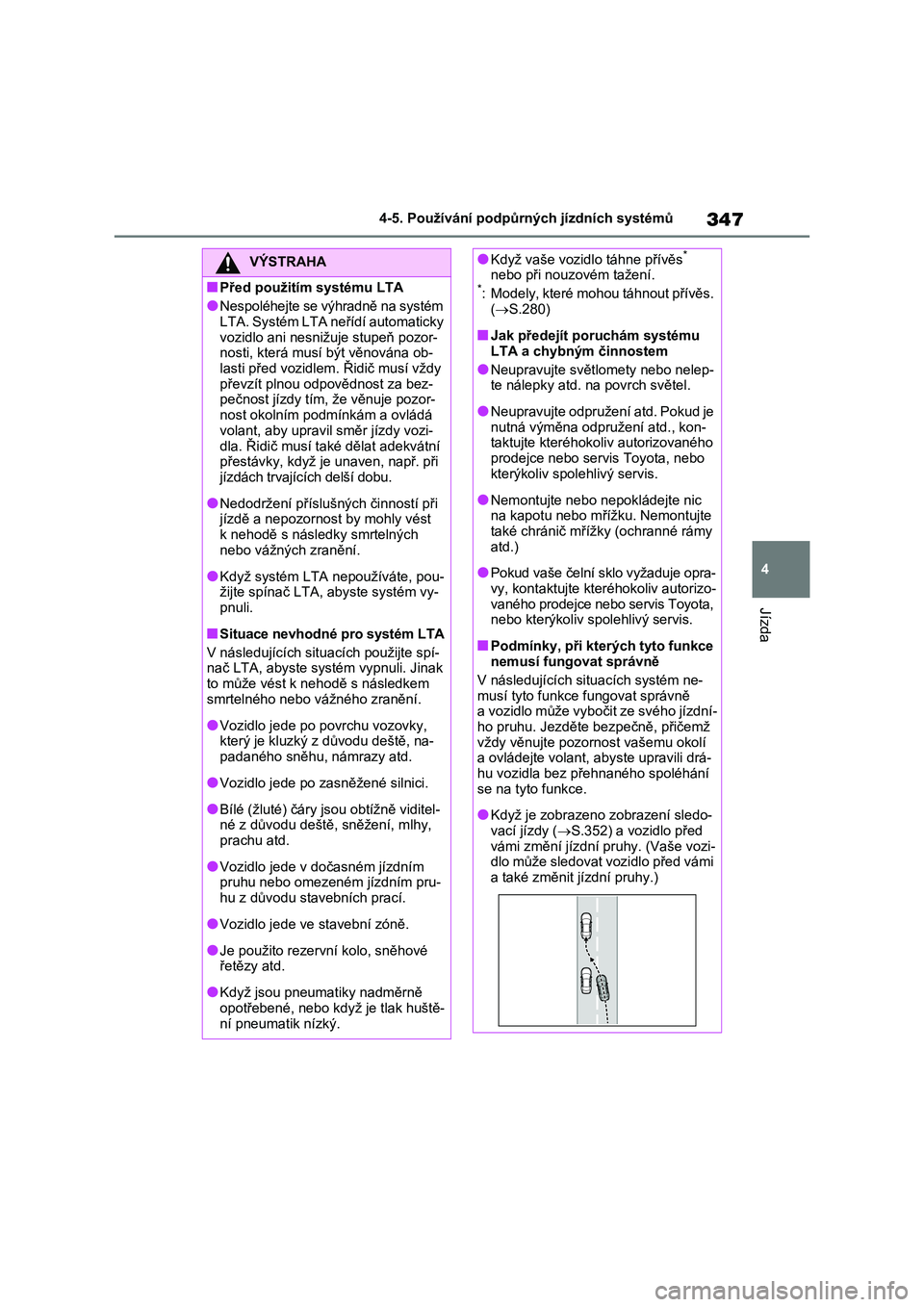

VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na systém
LTA. Systém LTA neřídí automaticky
vozidlo ani nesnižuje stupeň pozor- nosti, která musí být věnována ob-
lasti před vozidlem. Řidič musí vždy
převzít plnou odpovědnost za bez- pečnost jízdy tím, že věnuje pozor-
nost okolním podm ínkám a ovládá
volant, aby upravi l směr jízdy vozi-
dla. Řidič musí ta ké dělat adekvátní přestávky, když je unaven, např. při
jízdách trvajících delší dobu.
●Nedodržení příslušných činností při
jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných nebo vážných zranění.
●Když systém LTA nepoužíváte, pou-žijte spínač LTA , abyste systém vy-
pnuli.
■Situace nevhodné pro systém LTA
V následujících situacích použijte spí-
nač LTA, abyste systém vypnuli. Jinak
to může vést k nehodě s následkem smrtelného nebo vážného zranění.
●Vozidlo jede po povrchu vozovky, který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditel- né z důvodu deště, sněžení, mlhy,
prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezeném jízdním pru-
hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervní kolo, sněhové
řetězy atd.
●Když jsou pneumatiky nadměrně
opotřebené, nebo když je tlak huště-
ní pneumatik nízký.
●Když vaše vozidlo táhne přívěs* nebo při nouzovém tažení.*: Modely, které mohou táhnout přívěs.
( S.280)
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světlomety nebo nelep-
te nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud je
nutná výměna odpružení atd., kon- taktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte také chránič mřížky (ochranné rámy
atd.)
●Pokud vaše čelní sklo vyžaduje opra-
vy, kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funkce nemusí fungovat správně
V následujících si tuacích systém ne-
musí tyto funkce fungovat správně
a vozidlo může vybočit ze svého jízdní- ho pruhu. Jezděte bezpečně, přičemž
vždy věnujte pozorno st vašemu okolí
a ovládejte volant, abyste upravili drá- hu vozidla bez přehnaného spoléhání
se na tyto funkce.
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.352) a vozidlo před
vámi změní jízdní pruhy. (Vaše vozi- dlo může sledovat vozidlo před vámi
a také změnit jízdní pruhy.)

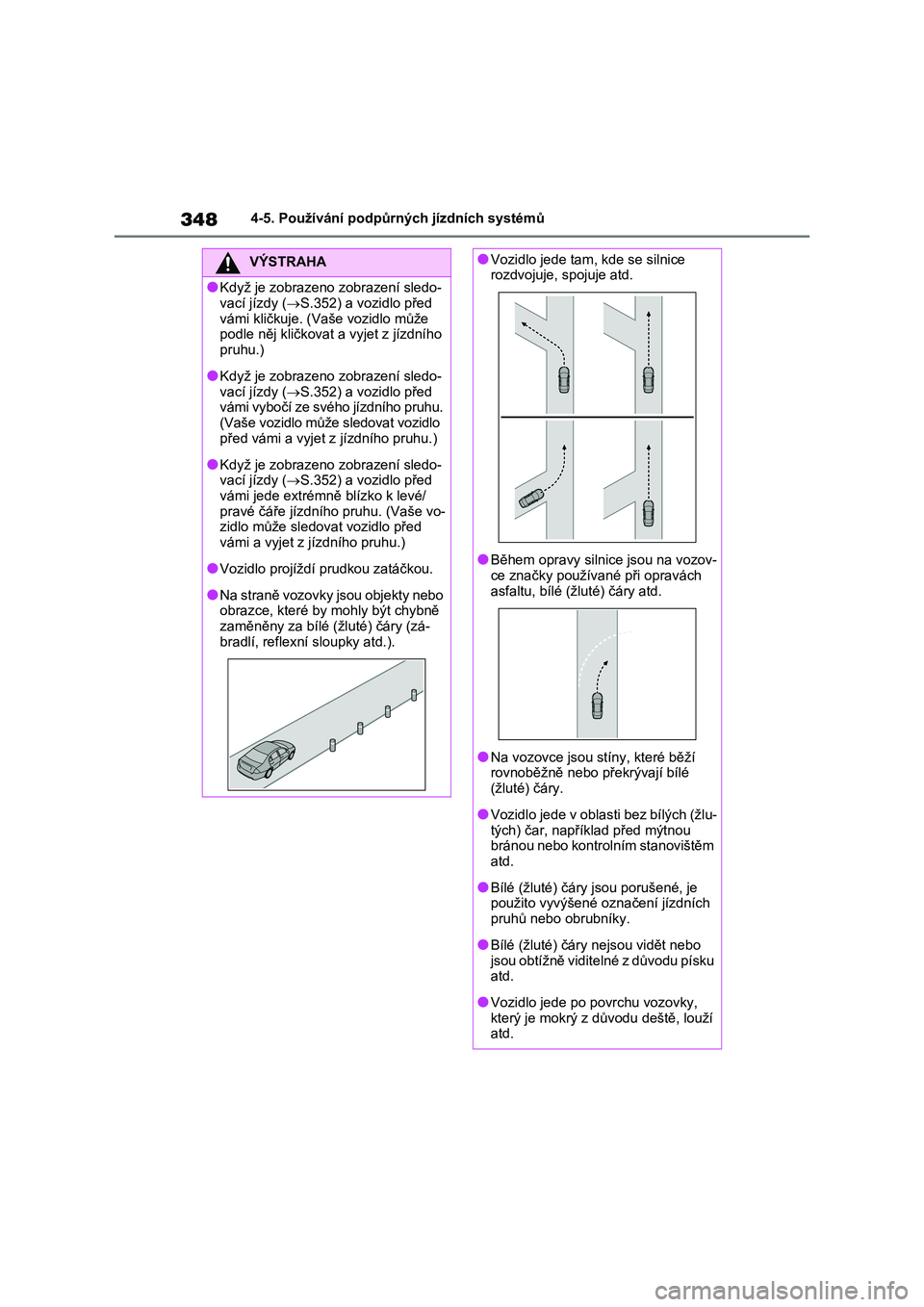

3484-5. Používání podpůrných jízdních systémů
VÝSTRAHA
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.352) a vozidlo před
vámi kličkuje. (Vaše vozidlo může podle něj kličkovat a vyjet z jízdního
pruhu.)
●Když je zobrazeno zobrazení sledo-
vací jízdy ( S.352) a vozidlo před
vámi vybočí ze svého jízdního pruhu.
(Vaše vozidlo může sledovat vozidlo před vámi a vyjet z jízdního pruhu.)
●Když je zobrazeno zobrazení sledo- vací jízdy ( S.352) a vozidlo před
vámi jede extrémně blízko k levé/
pravé čáře jízdního pruhu. (Vaše vo- zidlo může sledova t vozidlo před
vámi a vyjet z jízdního pruhu.)
●Vozidlo projíždí prudkou zatáčkou.
●Na straně vozovky jsou objekty nebo obrazce, které by mohly být chybně
zaměněny za bílé (žluté) čáry (zá-
bradlí, reflexní sloupky atd.).
●Vozidlo jede tam , kde se silnice rozdvojuje, spojuje atd.
●Během opravy silnic e jsou na vozov-
ce značky používané při opravách asfaltu, bílé (žluté) čáry atd.
●Na vozovce jsou stíny, které běží
rovnoběžně nebo překrývají bílé
(žluté) čáry.
●Vozidlo jede v oblasti bez bílých (žlu-
tých) čar, například před mýtnou bránou nebo kontrolním stanovištěm
atd.
●Bílé (žluté) čáry jsou porušené, je
použito vyvýšené oz načení jízdních
pruhů nebo obrubníky.
●Bílé (žluté) čáry nejsou vidět nebo
jsou obtížně viditelné z důvodu písku atd.
●Vozidlo jede po povrchu vozovky, který je mokrý z d ůvodu deště, louží
atd.

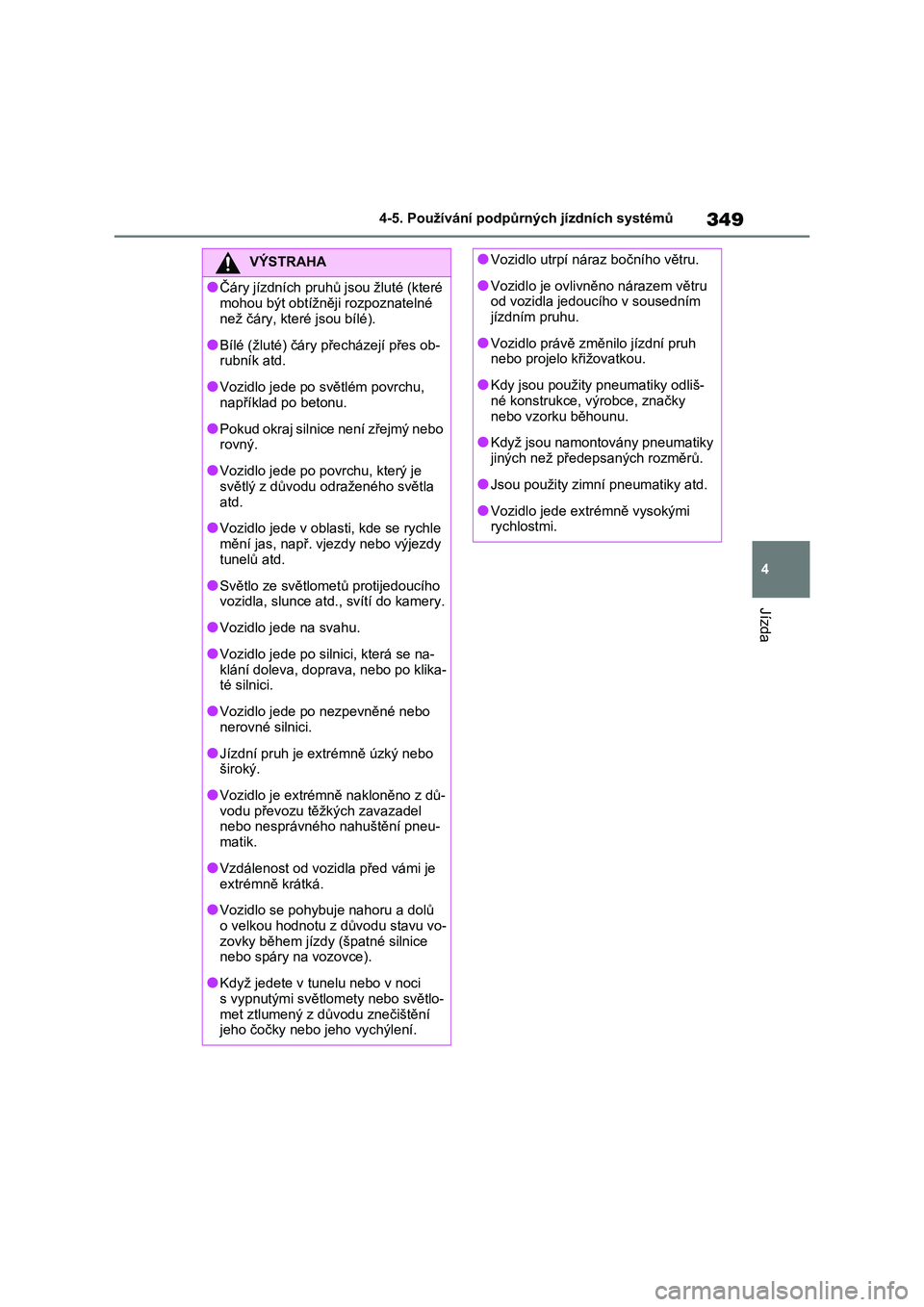

349
4
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
●Čáry jízdních pruhů jsou žluté (které
mohou být obtížněji rozpoznatelné
než čáry, které jsou bílé).
●Bílé (žluté) čáry přecházejí přes ob-
rubník atd.
●Vozidlo jede po světlém povrchu,
například po betonu.
●Pokud okraj silnice není zřejmý nebo
rovný.
●Vozidlo jede po povrchu, který je
světlý z důvodu o draženého světla
atd.
●Vozidlo jede v oblasti, kde se rychle
mění jas, např. vjezdy nebo výjezdy tunelů atd.
●Světlo ze světlometů protijedoucího vozidla, slunce atd. , svítí do kamery.
●Vozidlo jede na svahu.
●Vozidlo jede po silnici, která se na-
klání doleva, doprava, nebo po klika- té silnici.
●Vozidlo jede po nezpevněné nebo nerovné silnici.
●Jízdní pruh je extrémně úzký nebo široký.
●Vozidlo je extrémně nakloněno z dů-vodu převozu těžkých zavazadel
nebo nesprávného nahuštění pneu-
matik.
●Vzdálenost od vozidla před vámi je
extrémně krátká.
●Vozidlo se pohybuje nahoru a dolů
o velkou hodnotu z důvodu stavu vo- zovky během jízdy (špatné silnice
nebo spáry na vozovce).
●Když jedete v tune lu nebo v noci
s vypnutými světlom ety nebo světlo-
met ztlumený z důvodu znečištění jeho čočky nebo jeho vychýlení.
●Vozidlo utrpí náraz bočního větru.
●Vozidlo je ovlivněno nárazem větru
od vozidla jedoucího v sousedním jízdním pruhu.
●Vozidlo právě změnilo jízdní pruh nebo projelo křižovatkou.
●Kdy jsou použity pneumatiky odliš-né konstrukce, výrobce, značky
nebo vzorku běhounu.
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů.
●Jsou použity zimní pneumatiky atd.
●Vozidlo jede extrémně vysokými rychlostmi.

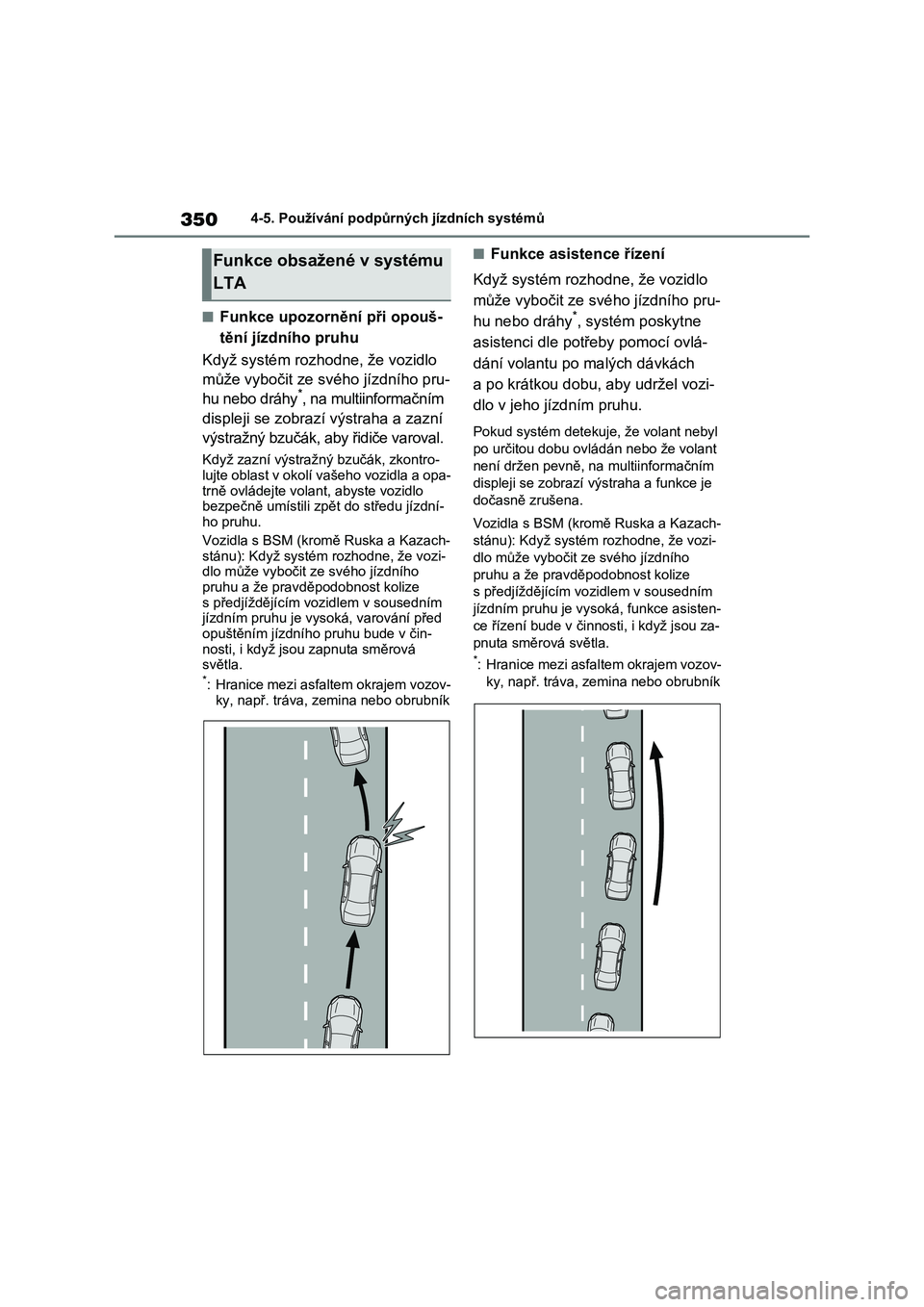

3504-5. Používání podpůrných jízdních systémů
■Funkce upozornění při opouš-
tění jízdního pruhu
Když systém rozhodne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, na multiinformačním
displeji se zobrazí výstraha a zazní
výstražný bzučák, aby řidiče varoval.
Když zazní výstražný bzučák, zkontro- lujte oblast v okolí vašeho vozidla a opa-
trně ovládejte volant, abyste vozidlo
bezpečně umístili zpět do středu jízdní- ho pruhu.
Vozidla s BSM (kromě Ruska a Kazach-
stánu): Když systém rozhodne, že vozi-
dlo může vybočit ze svého jízdního pruhu a že pravděpodobnost kolize
s předjíždějícím voz idlem v sousedním
jízdním pruhu je vysoká, varování před opuštěním jízdního pruhu bude v čin-
nosti, i když jsou zapnuta směrová
světla.*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zem ina nebo obrubník
■Funkce asistence řízení
Když systém rozhod ne, že vozidlo
může vybočit ze svého jízdního pru-
hu nebo dráhy*, systém poskytne
asistenci dle potřeby pomocí ovlá-
dání volantu po malých dávkách
a po krátkou dobu , aby udržel vozi-
dlo v jeho jízdním pruhu.
Pokud systém detekuj e, že volant nebyl
po určitou dobu ovládán nebo že volant
není držen pevně, na multiinformačním
displeji se zobrazí výstraha a funkce je
dočasně zrušena.
Vozidla s BSM (kromě Ruska a Kazach-
stánu): Když systém rozhodne, že vozi-
dlo může vybočit z e svého jízdního
pruhu a že pravděpodobnost kolize
s předjíždějícím vo zidlem v sousedním
jízdním pruhu je vyso ká, funkce asisten-
ce řízení bude v činnosti, i když jsou za-
pnuta směrová světla.
*: Hranice mezi asfaltem okrajem vozov-
ky, např. tráva, zemina nebo obrubník
Funkce obsažené v systému
LTA
