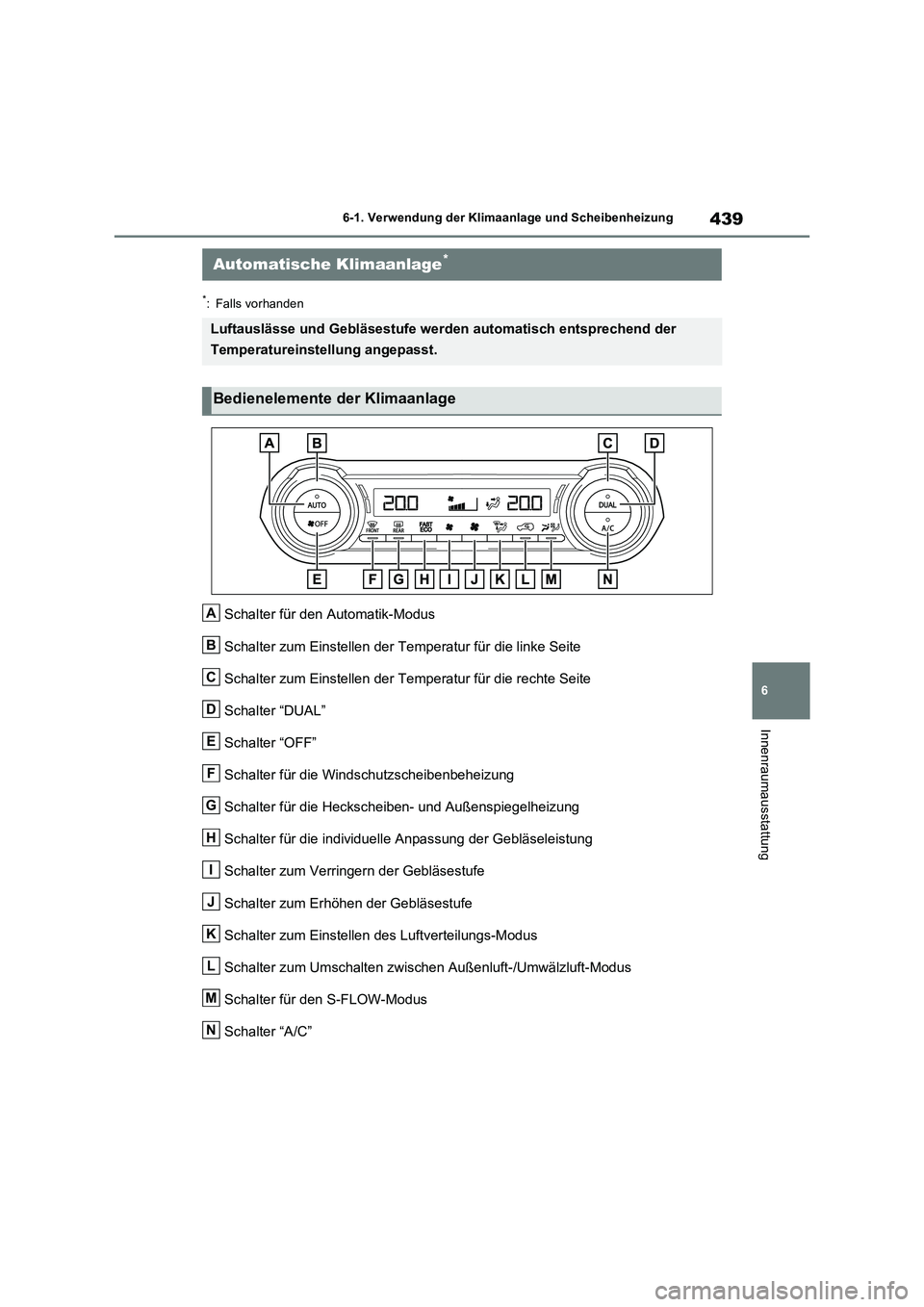

TOYOTA RAV4 2022 Betriebsanleitungen (in German)

439
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
*: Falls vorhanden
Schalter für den Automatik-Modus
Schalter zum Einstellen der Temperatur für die linke Seite
Schalter zum Einstellen der Temperatur für die rechte Seite
Schalter “DUAL”
Schalter “OFF”
Schalter für die Windschutzscheibenbeheizung
Schalter für die Heckscheiben- und Außenspiegelheizung
Schalter für die individuelle Anpassung der Gebläseleistung
Schalter zum Verringern der Gebläsestufe
Schalter zum Erhöhen der Gebläsestufe
Schalter zum Einstellen des Luftverteilungs-Modus
Schalter zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
Schalter für den S-FLOW-Modus
Schalter “A/C”
Automatische Klimaanlage*
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung angepasst.
Bedienelemente der Klimaanlage
A
B
C
D
E
F
G
H
I
J
K
L
M
N

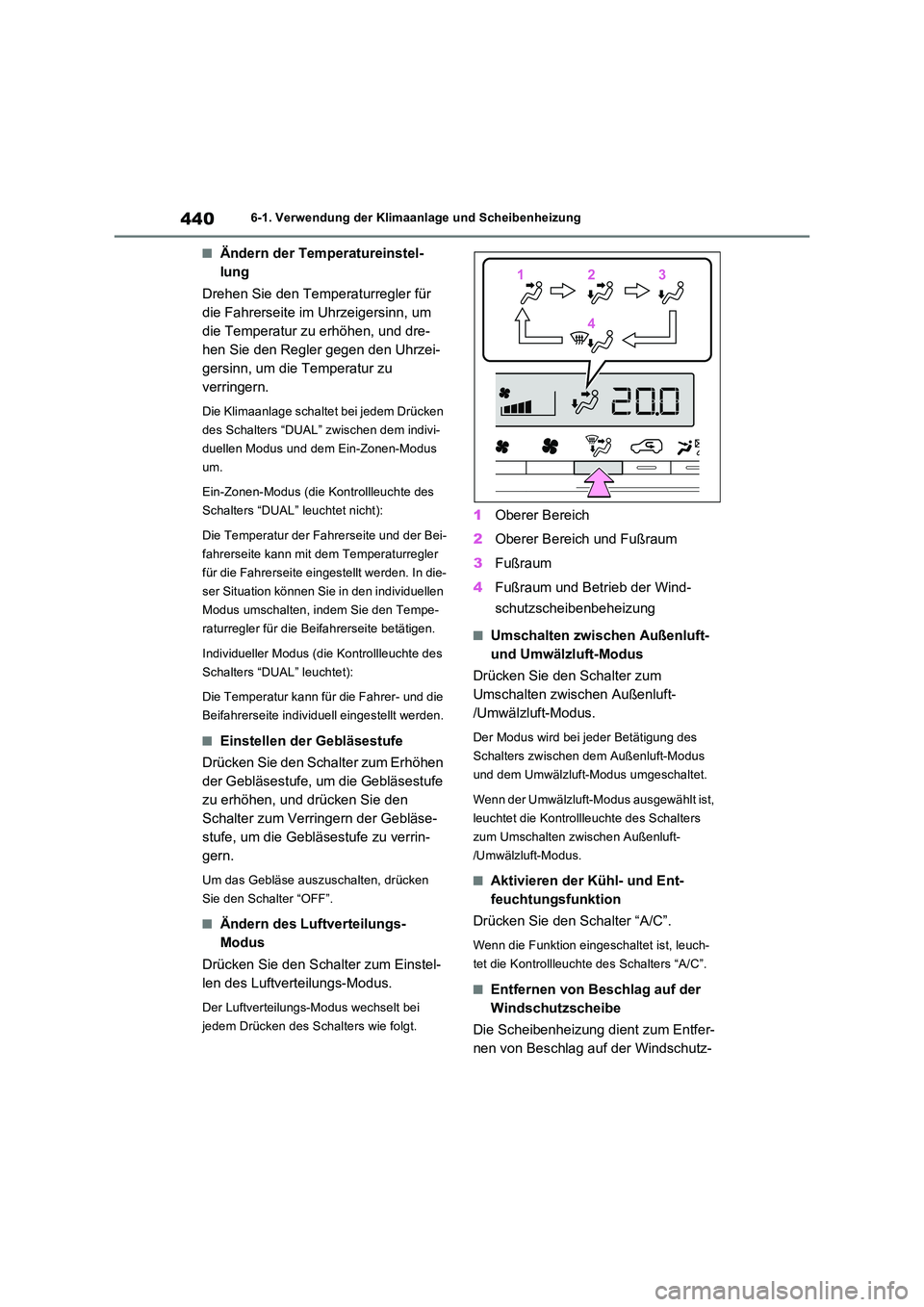

4406-1. Verwendung der Klimaanlage und Scheibenheizung
QÄndern der Temperatureinstel-
lung
Drehen Sie den Temperaturregler für
die Fahrerseite im Uhrzeigersinn, um
die Temperatur zu erhöhen, und dre-
hen Sie den Regler gegen den Uhrzei-
gersinn, um die Temperatur zu
verringern.
Die Klimaanlage schaltet bei jedem Drücken
des Schalters “DUAL” zwischen dem indivi-
duellen Modus und dem Ein-Zonen-Modus
um.
Ein-Zonen-Modus (die Kontrollleuchte des
Schalters “DUAL” leuchtet nicht):
Die Temperatur der Fahrerseite und der Bei-
fahrerseite kann mit dem Temperaturregler
für die Fahrerseite eingestellt werden. In die-
ser Situation können Sie in den individuellen
Modus umschalten, indem Sie den Tempe-
raturregler für die Beifahrerseite betätigen.
Individueller Modus (die Kontrollleuchte des
Schalters “DUAL” leuchtet):
Die Temperatur kann für die Fahrer- und die
Beifahrerseite individuell eingestellt werden.
QEinstellen der Gebläsestufe
Drücken Sie den Schalter zum Erhöhen
der Gebläsestufe, um die Gebläsestufe
zu erhöhen, und drücken Sie den
Schalter zum Verringern der Gebläse-
stufe, um die Gebläsestufe zu verrin-
gern.
Um das Gebläse auszuschalten, drücken
Sie den Schalter “OFF”.
QÄndern des Luftverteilungs-
Modus
Drücken Sie den Schalter zum Einstel-
len des Luftverteilungs-Modus.
Der Luftverteilungs-Modus wechselt bei
jedem Drücken des Schalters wie folgt.
1 Oberer Bereich
2 Oberer Bereich und Fußraum
3 Fußraum
4 Fußraum und Betrieb der Wind-
schutzscheibenbeheizung
QUmschalten zwischen Außenluft-
und Umwälzluft-Modus
Drücken Sie den Schalter zum
Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
Der Modus wird bei jeder Betätigung des
Schalters zwischen dem Außenluft-Modus
und dem Umwälzluft-Modus umgeschaltet.
Wenn der Umwälzluft-Modus ausgewählt ist,
leuchtet die Kontrollleuchte des Schalters
zum Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
QAktivieren der Kühl- und Ent-
feuchtungsfunktion
Drücken Sie den Schalter “A/C”.
Wenn die Funktion eingeschaltet ist, leuch-
tet die Kontrollleuchte des Schalters “A/C”.
QEntfernen von Beschlag auf der
Windschutzscheibe
Die Scheibenheizung dient zum Entfer-
nen von Beschlag auf der Windschutz-
112233
44

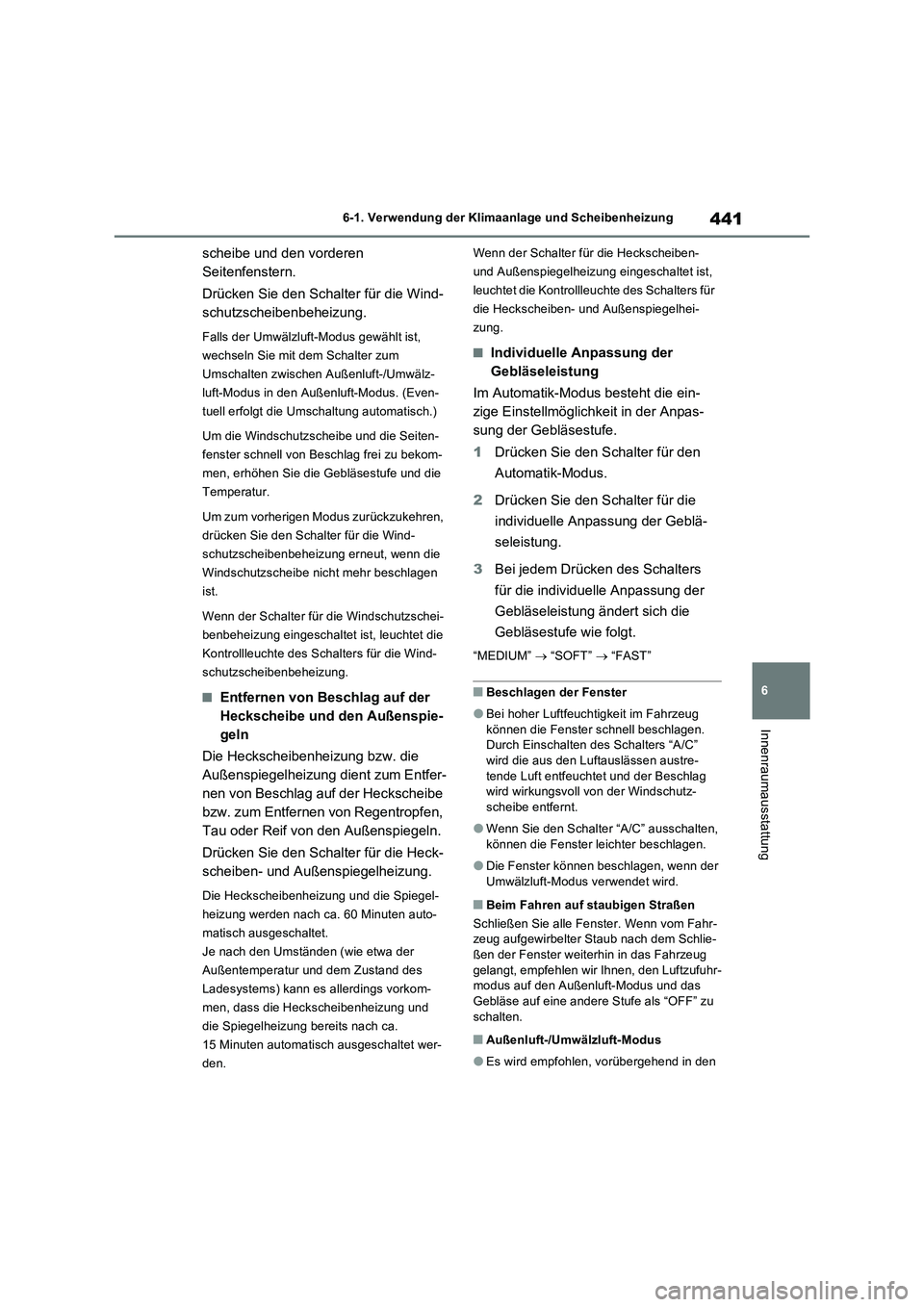

441
6 6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
scheibe und den vorderen
Seitenfenstern.
Drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung.
Falls der Umwälzluft-Modus gewählt ist,
wechseln Sie mit dem Schalter zum
Umschalten zwischen Außenluft-/Umwälz-
luft-Modus in den Außenluft-Modus. (Even-
tuell erfolgt die Umschaltung automatisch.)
Um die Windschutzscheibe und die Seiten-
fenster schnell von Beschlag frei zu bekom-
men, erhöhen Sie die Gebläsestufe und die
Temperatur.
Um zum vorherigen Modus zurückzukehren,
drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung erneut, wenn die
Windschutzscheibe nicht mehr beschlagen
ist.
Wenn der Schalter für die Windschutzschei-
benbeheizung eingeschaltet ist, leuchtet die
Kontrollleuchte des Schalters für die Wind-
schutzscheibenbeheizung.
QEntfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Die Heckscheibenheizung bzw. die
Außenspiegelheizung dient zum Entfer-
nen von Beschlag auf der Heckscheibe
bzw. zum Entfernen von Regentropfen,
Tau oder Reif von den Außenspiegeln.
Drücken Sie den Schalter für die Heck-
scheiben- und Außenspiegelheizung.
Die Heckscheibenheizung und die Spiegel-
heizung werden nach ca. 60 Minuten auto-
matisch ausgeschaltet.
Je nach den Umständen (wie etwa der
Außentemperatur und dem Zustand des
Ladesystems) kann es allerdings vorkom-
men, dass die Heckscheibenheizung und
die Spiegelheizung bereits nach ca.
15 Minuten automatisch ausgeschaltet wer-
den.Wenn der Schalter für die Heckscheiben-
und Außenspiegelheizung eingeschaltet ist,
leuchtet die Kontrollleuchte des Schalters für
die Heckscheiben- und Außenspiegelhei-
zung.
QIndividuelle Anpassung der
Gebläseleistung
Im Automatik-Modus besteht die ein-
zige Einstellmöglichkeit in der Anpas-
sung der Gebläsestufe.
1Drücken Sie den Schalter für den
Automatik-Modus.
2Drücken Sie den Schalter für die
individuelle Anpassung der Geblä-
seleistung.
3Bei jedem Drücken des Schalters
für die individuelle Anpassung der
Gebläseleistung ändert sich die
Gebläsestufe wie folgt.
“MEDIUM”  “SOFT”  “FAST”
QBeschlagen der Fenster
OBei hoher Luftfeuchtigkeit im Fahrzeug
können die Fenster schnell beschlagen.
Durch Einschalten des Schalters “A/C”
wird die aus den Luftauslässen austre-
tende Luft entfeuchtet und der Beschlag
wird wirkungsvoll von der Windschutz-
scheibe entfernt.
OWenn Sie den Schalter “A/C” ausschalten,
können die Fenster leichter beschlagen.
ODie Fenster können beschlagen, wenn der
Umwälzluft-Modus verwendet wird.
QBeim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Wenn vom Fahr-
zeug aufgewirbelter Staub nach dem Schlie-
ßen der Fenster weiterhin in das Fahrzeug
gelangt, empfehlen wir Ihnen, den Luftzufuhr-
modus auf den Außenluft-Modus und das
Gebläse auf eine andere Stufe als “OFF” zu
schalten.
QAußenluft-/Umwälzluft-Modus
OEs wird empfohlen, vorübergehend in den

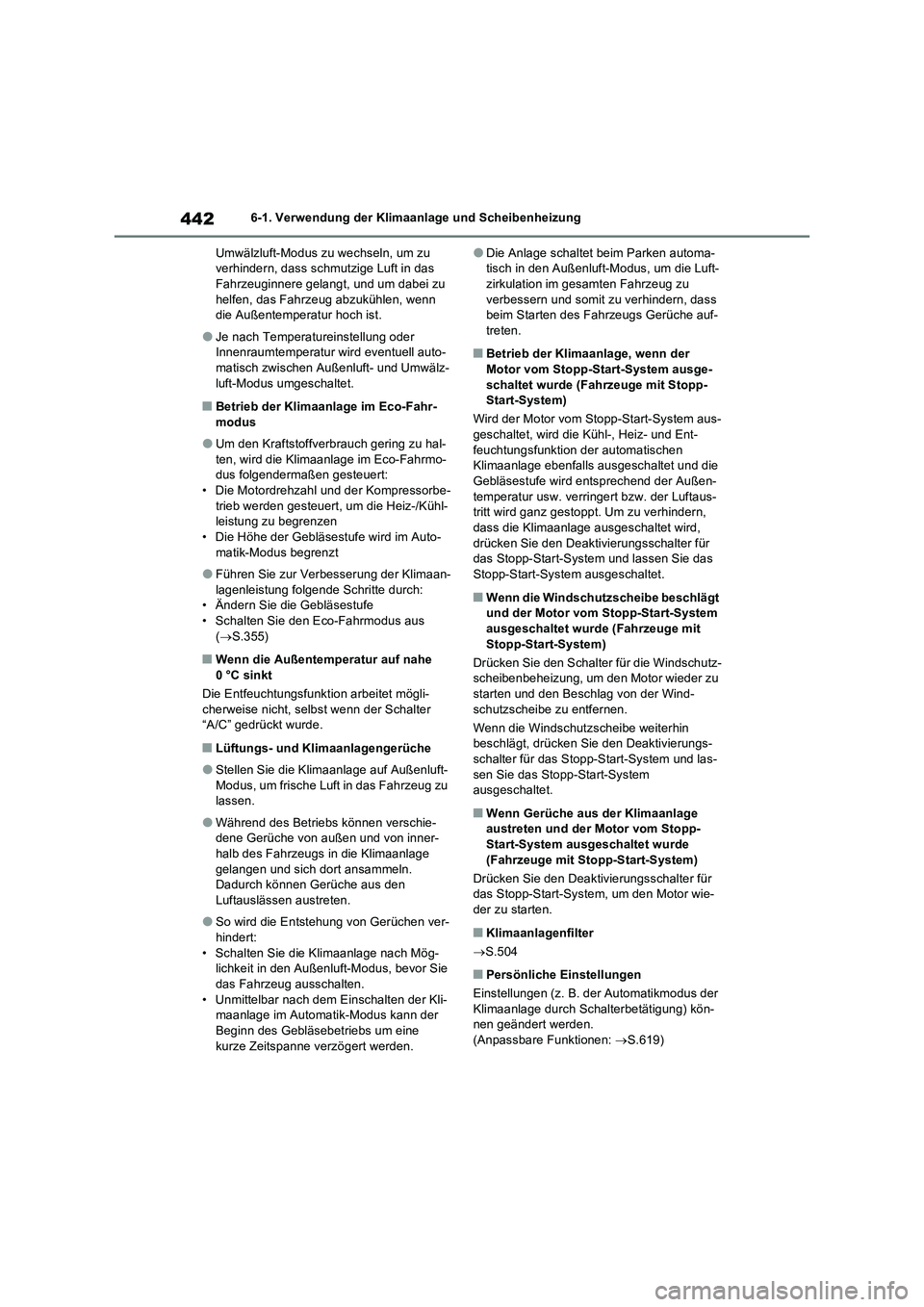

4426-1. Verwendung der Klimaanlage und Scheibenheizung
Umwälzluft-Modus zu wechseln, um zu
verhindern, dass schmutzige Luft in das
Fahrzeuginnere gelangt, und um dabei zu
helfen, das Fahrzeug abzukühlen, wenn
die Außentemperatur hoch ist.
OJe nach Temperatureinstellung oder
Innenraumtemperatur wird eventuell auto-
matisch zwischen Außenluft- und Umwälz-
luft-Modus umgeschaltet.
QBetrieb der Klimaanlage im Eco-Fahr-
modus
OUm den Kraftstoffverbrauch gering zu hal-
ten, wird die Klimaanlage im Eco-Fahrmo-
dus folgendermaßen gesteuert:
• Die Motordrehzahl und der Kompressorbe-
trieb werden gesteuert, um die Heiz-/Kühl-
leistung zu begrenzen
• Die Höhe der Gebläsestufe wird im Auto-
matik-Modus begrenzt
OFühren Sie zur Verbesserung der Klimaan-
lagenleistung folgende Schritte durch:
• Ändern Sie die Gebläsestufe
• Schalten Sie den Eco-Fahrmodus aus
(S.355)
QWenn die Außentemperatur auf nahe
0°C sinkt
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn der Schalter
“A/C” gedrückt wurde.
QLüftungs- und Klimaanlagengerüche
OStellen Sie die Klimaanlage auf Außenluft-
Modus, um frische Luft in das Fahrzeug zu
lassen.
OWährend des Betriebs können verschie-
dene Gerüche von außen und von inner-
halb des Fahrzeugs in die Klimaanlage
gelangen und sich dort ansammeln.
Dadurch können Gerüche aus den
Luftauslässen austreten.
OSo wird die Entstehung von Gerüchen ver-
hindert:
• Schalten Sie die Klimaanlage nach Mög-
lichkeit in den Außenluft-Modus, bevor Sie
das Fahrzeug ausschalten.
• Unmittelbar nach dem Einschalten der Kli-
maanlage im Automatik-Modus kann der
Beginn des Gebläsebetriebs um eine
kurze Zeitspanne verzögert werden.
ODie Anlage schaltet beim Parken automa-
tisch in den Außenluft-Modus, um die Luft-
zirkulation im gesamten Fahrzeug zu
verbessern und somit zu verhindern, dass
beim Starten des Fahrzeugs Gerüche auf-
treten.
QBetrieb der Klimaanlage, wenn der
Motor vom Stopp-Start-System ausge-
schaltet wurde (Fahrzeuge mit Stopp-
Start-System)
Wird der Motor vom Stopp-Start-System aus-
geschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der automatischen
Klimaanlage ebenfalls ausgeschaltet und die
Gebläsestufe wird entsprechend der Außen-
temperatur usw. verringert bzw. der Luftaus-
tritt wird ganz gestoppt. Um zu verhindern,
dass die Klimaanlage ausgeschaltet wird,
drücken Sie den Deaktivierungsschalter für
das Stopp-Start-System und lassen Sie das
Stopp-Start-System ausgeschaltet.
QWenn die Windschutzscheibe beschlägt
und der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeuge mit
Stopp-Start-System)
Drücken Sie den Schalter für die Windschutz-
scheibenbeheizung, um den Motor wieder zu
starten und den Beschlag von der Wind-
schutzscheibe zu entfernen.
Wenn die Windschutzscheibe weiterhin
beschlägt, drücken Sie den Deaktivierungs-
schalter für das Stopp-Start-System und las-
sen Sie das Stopp-Start-System
ausgeschaltet.
QWenn Gerüche aus der Klimaanlage
austreten und der Motor vom Stopp-
Start-System ausgeschaltet wurde
(Fahrzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für
das Stopp-Start-System, um den Motor wie-
der zu starten.
QKlimaanlagenfilter
S.504
QPersönliche Einstellungen
Einstellungen (z. B. der Automatikmodus der
Klimaanlage durch Schalterbetätigung) kön-
nen geändert werden.
(Anpassbare Funktionen: S.619)

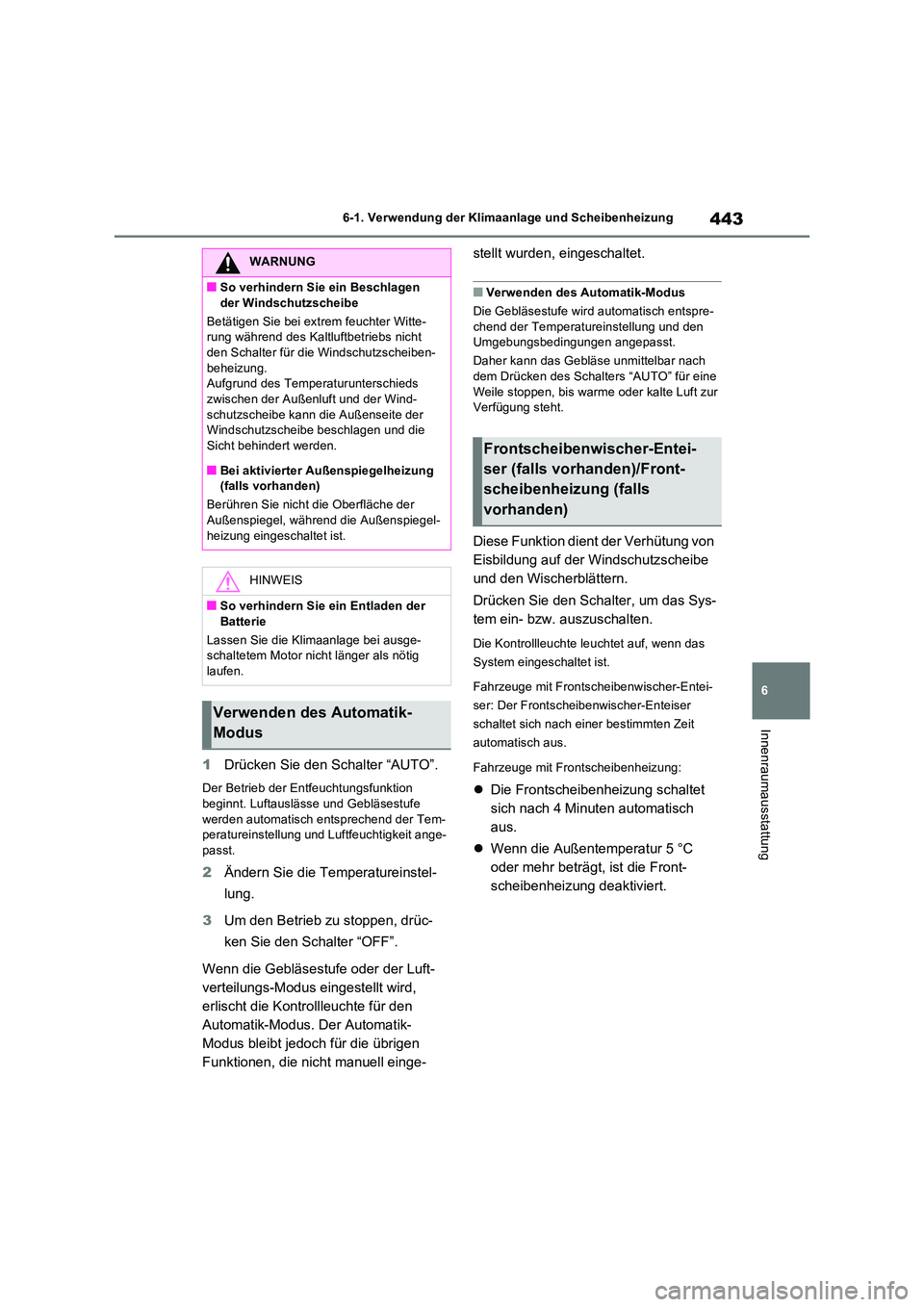

443
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
1 Drücken Sie den Schalter “AUTO”.
Der Betrieb der Entfeuchtungsfunktion
beginnt. Luftauslässe und Gebläsestufe werden automatisch entsprechend der Tem-peratureinstellung und Luftfeuchtigkeit ange-
passt.
2 Ändern Sie die Temperatureinstel-
lung.
3 Um den Betrieb zu stoppen, drüc-
ken Sie den Schalter “OFF”.
Wenn die Gebläsestufe oder der Luft-
verteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den
Automatik-Modus. Der Automatik-
Modus bleibt jedoch für die übrigen
Funktionen, die nicht manuell einge-
stellt wurden, eingeschaltet.
QVerwenden des Automatik-Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Daher kann das Gebläs e unmittelbar nach dem Drücken des Schalters “AUTO” für eine
Weile stoppen, bis warme oder kalte Luft zur Verfügung steht.
Diese Funktion dient der Verhütung von
Eisbildung auf der Windschutzscheibe
und den Wischerblättern.
Drücken Sie den Schalter, um das Sys-
tem ein- bzw. auszuschalten.
Die Kontrollleuchte leuchtet auf, wenn das
System eingeschaltet ist.
Fahrzeuge mit Frontscheibenwischer-Entei-
ser: Der Frontscheibenwischer-Enteiser
schaltet sich nach einer bestimmten Zeit
automatisch aus.
Fahrzeuge mit Frontscheibenheizung:
 Die Frontscheibenheizung schaltet
sich nach 4 Minuten automatisch
aus.
 Wenn die Außentemperatur 5 °C
oder mehr beträgt, ist die Front-
scheibenheizung deaktiviert.
WARNUNG
QSo verhindern Sie ein Beschlagen
der Windschutzscheibe
Betätigen Sie bei extrem feuchter Witte- rung während des Kaltluftbetriebs nicht den Schalter für die Windschutzscheiben-
beheizung. Aufgrund des Temperaturunterschieds zwischen der Außenluft und der Wind-
schutzscheibe kann die Außenseite der Windschutzscheibe beschlagen und die Sicht behindert werden.
QBei aktivierter Außenspiegelheizung (falls vorhanden)
Berühren Sie nicht die Oberfläche der Außenspiegel, während die Außenspiegel-
heizung eingeschaltet ist.
HINWEIS
QSo verhindern Sie ein Entladen der
Batterie
Lassen Sie die Klimaanlage bei ausge- schaltetem Motor nicht länger als nötig laufen.
Verwenden des Automatik-
Modus

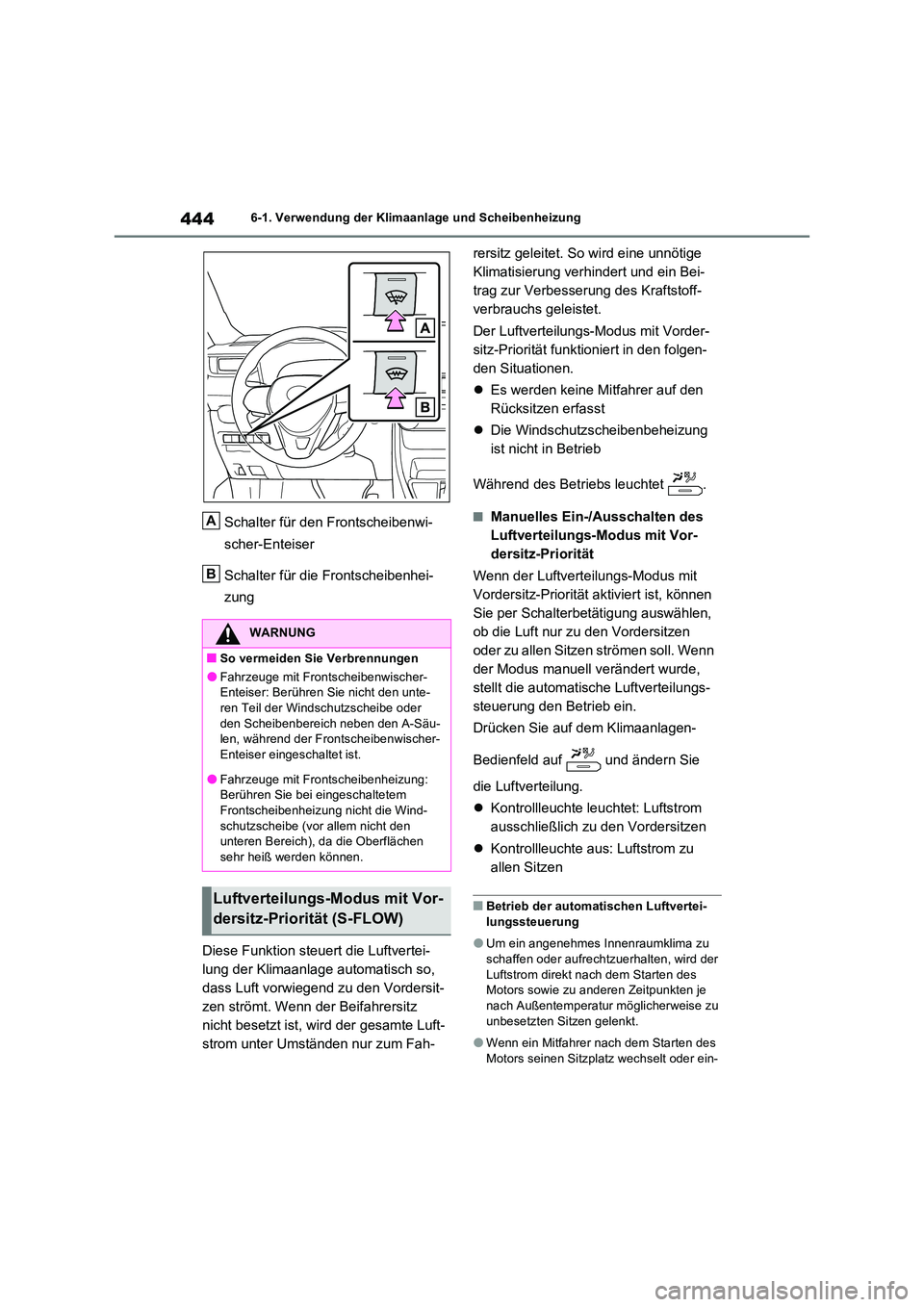

Frontscheibenwischer-Entei-
ser (falls vorhanden)/Front-
scheibenheizung (falls
vorhanden)

4446-1. Verwendung der Klimaanlage und Scheibenheizung
Schalter für den Frontscheibenwi-
scher-Enteiser
Schalter für die Frontscheibenhei-
zung
Diese Funktion steuert die Luftvertei-
lung der Klimaanlage automatisch so,
dass Luft vorwiegend zu den Vordersit-
zen strömt. Wenn der Beifahrersitz
nicht besetzt ist, wird der gesamte Luft-
strom unter Umständen nur zum Fah-
rersitz geleitet. So wird eine unnötige
Klimatisierung verhindert und ein Bei-
trag zur Verbesserung des Kraftstoff-
verbrauchs geleistet.
Der Luftverteilungs-Modus mit Vorder-
sitz-Priorität funktioniert in den folgen-
den Situationen.
 Es werden keine Mitfahrer auf den
Rücksitzen erfasst
 Die Windschutzscheibenbeheizung
ist nicht in Betrieb
Während des Betriebs leuchtet .
QManuelles Ein-/Ausschalten des
Luftverteilungs-Modus mit Vor-
dersitz-Priorität
Wenn der Luftverteilungs-Modus mit
Vordersitz-Priorität aktiviert ist, können
Sie per Schalterbetätigung auswählen,
ob die Luft nur zu den Vordersitzen
oder zu allen Sitzen strömen soll. Wenn
der Modus manuell verändert wurde,
stellt die automatische Luftverteilungs-
steuerung den Betrieb ein.
Drücken Sie auf dem Klimaanlagen-
Bedienfeld auf und ändern Sie
die Luftverteilung.
 Kontrollleuchte leuchtet: Luftstrom
ausschließlich zu den Vordersitzen
 Kontrollleuchte aus: Luftstrom zu
allen Sitzen
QBetrieb der automatischen Luftvertei- lungssteuerung
OUm ein angenehmes Innenraumklima zu schaffen oder aufrechtzuerhalten, wird der
Luftstrom direkt nach dem Starten des Motors sowie zu anderen Zeitpunkten je nach Außentemperatur möglicherweise zu
unbesetzten Sitzen gelenkt.
OWenn ein Mitfahrer nach dem Starten des
Motors seinen Sitzplatz wechselt oder ein-
WARNUNG
QSo vermeiden Sie Verbrennungen
OFahrzeuge mit Frontscheibenwischer- Enteiser: Berühren Sie nicht den unte-ren Teil der Windschutzscheibe oder
den Scheibenbereich neben den A-Säu- len, während der Frontscheibenwischer-Enteiser eingeschaltet ist.
OFahrzeuge mit Frontscheibenheizung: Berühren Sie bei eingeschaltetem Frontscheibenheizung nicht die Wind-
schutzscheibe (vor allem nicht den unteren Bereich), da die Oberflächen sehr heiß werden können.
Luftverteilungs-Modus mit Vor-
dersitz-Priorität (S-FLOW)
A
B

445
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
bzw. aussteigt, kann das System die Anwesenheit von Mitfahrern nicht richtig erfassen und die automatische Luftvertei-
lungssteuerung wird nicht arbeiten.
QBetrieb der manuellen Luftverteilungs- steuerung
Wenn einer der Rücksitze besetzt ist, wird der Luftstrom eventuell automatisch zu allen
Sitzen gelenkt, selbst wenn Sie die Funktion manuell so eingestellt haben, dass die Luft nur zu den Vordersitzen strömen soll.
QSo kehren Sie zur automatischen Luft-
verteilungssteuerung zurück
1 Schalten Sie den Motorschalter bei aus- geschalteter Kontrollleuchte auf OFF.
2 Schalten Sie den Motorschalter wieder auf ON, nachdem mindestens
60 Minuten vergangen sind.

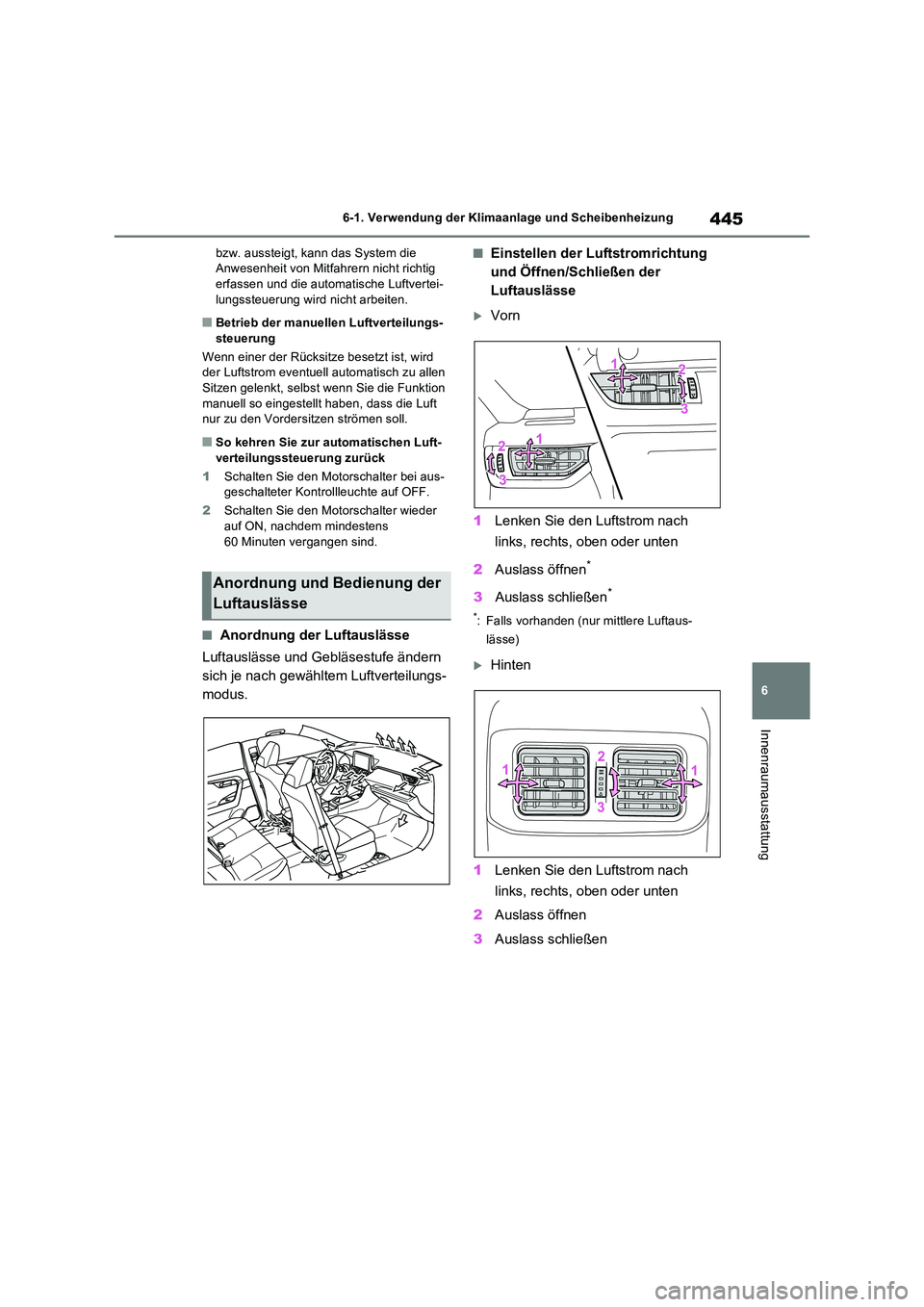

QAnordnung der Luftauslässe
Luftauslässe und Gebläsestufe ändern
sich je nach gewähltem Luftverteilungs-
modus.
QEinstellen der Luftstromrichtung
und Öffnen/Schließen der
Luftauslässe
Vorn
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen*
3Auslass schließen*
*: Falls vorhanden (nur mittlere Luftaus-
lässe)
Hinten
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen
3 Auslass schließen
Anordnung und Bedienung der
Luftauslässe

4466-1. Verwendung der Klimaanlage und Scheibenheizung
*: Falls vorhanden
WARNUNG
QSo verhindern Sie Unterbrechungen
des Betriebs der Windschutzschei- benbeheizung
Legen Sie keine Gegenstände, die die Luftauslässe verdecken könnten, auf die
Instrumententafel. Anderenfalls wird mög- licherweise der Luftstrom behindert und die Windschutzscheibenbeheizung könnte
dann den Beschlag nicht entfernen.
Lenkradheizung*/Sitzhei-
zungen*/Sitzbelüftungen*
 Lenkradheizung
Wärmt den Griff des Lenkrads
 Sitzheizungen
Wärmen die Sitzpolster
 Sitzbelüftungen
Sorgen für eine gute Belüftung,
indem sie Luft durch die Sitzpolster
leiten
WARNUNG
QSo vermeiden Sie leichte Verbren-
nungen
Seien Sie achtsam, wenn folgende Perso- nen bei eingeschalteter Lenkrad- oder Sitzheizung mit dem Lenkrad oder den Sit-
zen in Berührung kommen:
OSäuglinge, Kleinkinder, ältere Perso- nen, Kranke und Körperbehinderte
OPersonen mit empfindlicher Haut
OErschöpfte Personen
OPersonen unter Einfluss von Alkohol oder Müdigkeit verursachenden Medi-
kamenten (Schlaftabletten, Erkältungs- mittel usw.)
HINWEIS
QSo vermeiden Sie eine Beschädigung
der Sitzheizungen und Sitzbelüftun- gen
Legen Sie keine schweren Gegenstände mit unregelmäßig geformten Oberflächen
auf die Sitze und achten Sie darauf, dass keine spitzen Gegenstände (wie Nadeln, Nägel usw.) in die Sitze gesteckt werden.

447
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung

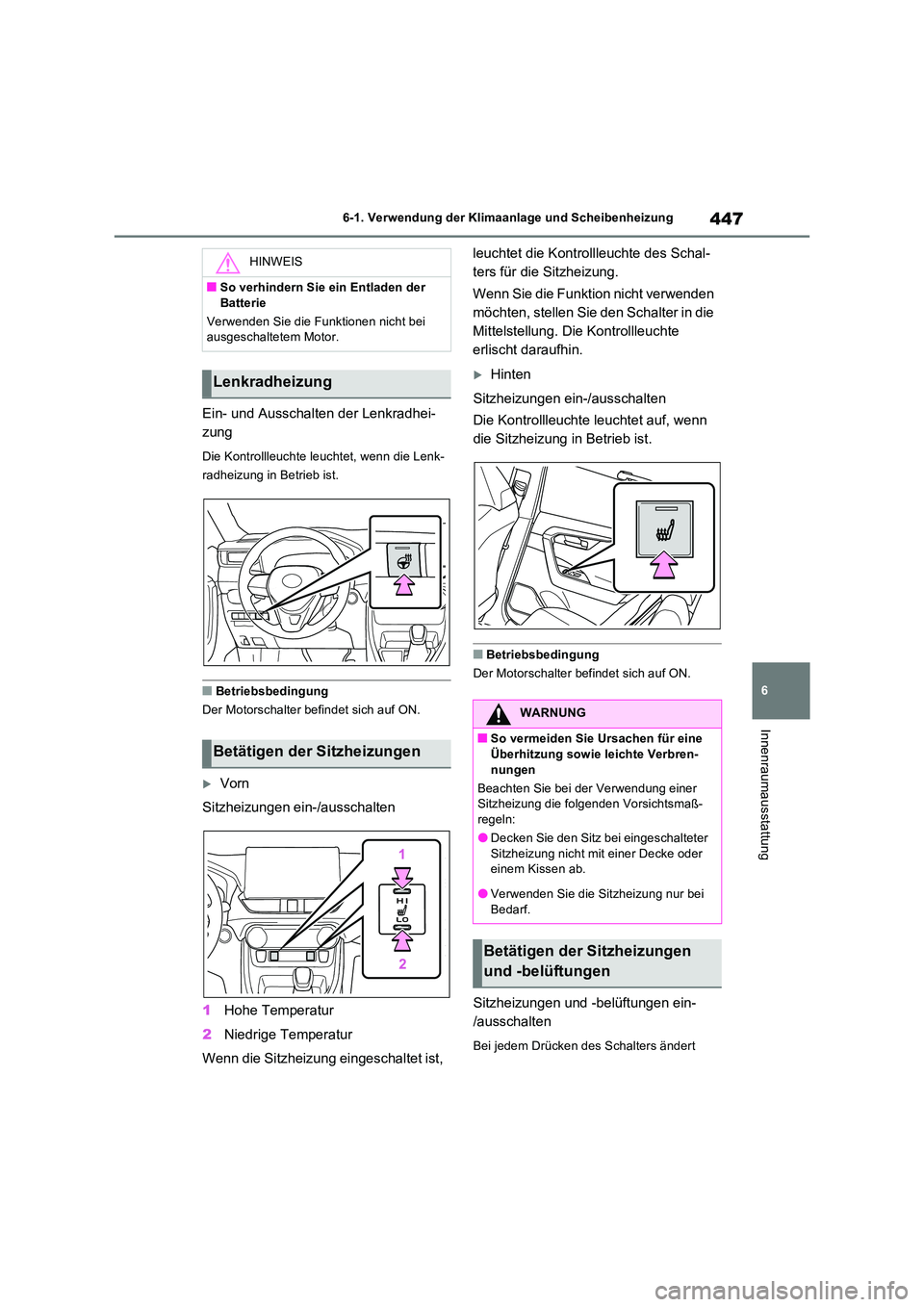

Ein- und Ausschalten der Lenkradhei-
zung
Die Kontrollleuchte leuchtet, wenn die Lenk-
radheizung in Betrieb ist.
QBetriebsbedingung
Der Motorschalter befindet sich auf ON.
Vorn
Sitzheizungen ein-/ausschalten
1 Hohe Temperatur
2 Niedrige Temperatur
Wenn die Sitzheizung eingeschaltet ist,
leuchtet die Kontrollleuchte des Schal-
ters für die Sitzheizung.
Wenn Sie die Funktion nicht verwenden
möchten, stellen Sie den Schalter in die
Mittelstellung. Die Kontrollleuchte
erlischt daraufhin.
Hinten
Sitzheizungen ein-/ausschalten
Die Kontrollleuchte leuchtet auf, wenn
die Sitzheizung in Betrieb ist.
QBetriebsbedingung
Der Motorschalter befindet sich auf ON.
Sitzheizungen und -belüftungen ein-
/ausschalten
Bei jedem Drücken des Schalters ändert
HINWEIS
QSo verhindern Sie ein Entladen der
Batterie
Verwenden Sie die Funktionen nicht bei ausgeschaltetem Motor.
Lenkradheizung
Betätigen der Sitzheizungen
WARNUNG
QSo vermeiden Sie Ursachen für eine
Überhitzung sowie leichte Verbren- nungen
Beachten Sie bei der Verwendung einer Sitzheizung die folgenden Vorsichtsmaß-
regeln:
ODecken Sie den Sitz bei eingeschalteter Sitzheizung nicht mit einer Decke oder einem Kissen ab.
OVerwenden Sie die Sitzheizung nur bei Bedarf.
Betätigen der Sitzheizungen
und -belüftungen

4486-1. Verwendung der Klimaanlage und Scheibenheizung
sich der Betriebszustand wie folgt.
Hoch (3 Segmente leuchten)  Mittel
(2 Segmente leuchten)  Niedrig
(1 Segment leuchtet)  Aus
1Einschalten der Sitzheizung
Die Stufen-Kontrollleuchten (gelb)
leuchten während des Betriebs.
2 Einschalten der Sitzbelüftung
Die Stufen-Kontrollleuchten (grün)
leuchten während des Betriebs.
QBetriebsbedingung
Der Motorschalter befindet sich auf ON.
QMit der Klimaanlage verknüpfter Steue- rungsmodus
Wenn für die Sitzbelüftung die Stufe Hoch gewählt ist, wird die Gebläsestufe der Sitzbe-
lüftung entsprechend der Gebläsestufe der Klimaanlage möglicherweise ebenfalls erhöht.
WARNUNG
QSo vermeiden Sie Ursachen für eine Überhitzung sowie leichte Verbren-
nungen
Beachten Sie bei der Verwendung einer Sitzheizung die folgenden Vorsichtsmaß-regeln:
ODecken Sie den Sitz bei eingeschalteter
Sitzheizung nicht mit einer Decke oder einem Kissen ab.
A
A
OVerwenden Sie die Sitzheizung nur bei Bedarf.
