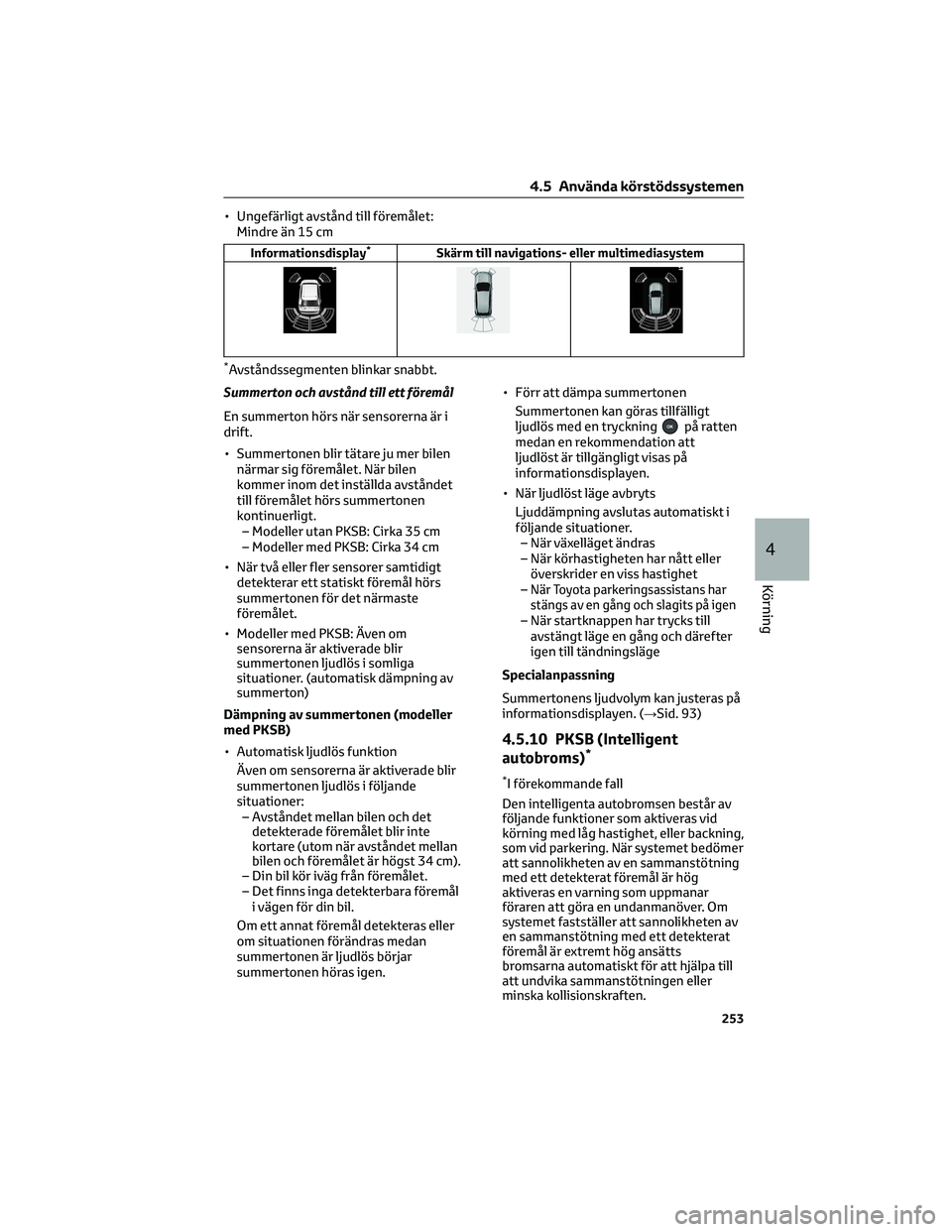

sensor TOYOTA RAV4 2022 Bruksanvisningar (in Swedish)

• Ungefärligt avstånd till föremålet:
Mindre än 15 cm
Informationsdisplay*Skärm till navigations- eller multimediasystem
*Avståndssegmenten blinkar snabbt.
Summerton och avstånd till ett föremål
En summerton hörs när sensorerna är i
drift.
• Summertonen blir tätare ju mer bilen
närmar sig föremålet. När bilen
kommer inom det inställda avståndet
till föremålet hörs summertonen
kontinuerligt.
– Modeller utan PKSB: Cirka 35 cm
– Modeller med PKSB: Cirka 34 cm
• När två eller fler sensorer samtidigt
detekterar ett statiskt föremål hörs
summertonen för det närmaste
föremålet.
• Modeller med PKSB: Även om
sensorerna är aktiverade blir
summertonen ljudlös i somliga
situationer. (automatisk dämpning av
summerton)
Dämpning av summertonen (modeller
med PKSB)
• Automatisk ljudlös funktion
Även om sensorerna är aktiverade blir
summertonen ljudlös i följande
situationer:
– Avståndet mellan bilen och det
detekterade föremålet blir inte
kortare (utom när avståndet mellan
bilen och föremålet är högst 34 cm).
– Din bil kör iväg från föremålet.
– Det finns inga detekterbara föremål
i vägen för din bil.
Om ett annat föremål detekteras eller
om situationen förändras medan
summertonen är ljudlös börjar
summertonen höras igen.• Förr att dämpa summertonen
Summertonen kan göras tillfälligt
ljudlös med en tryckning
på ratten
medan en rekommendation att
ljudlöst är tillgängligt visas på
informationsdisplayen.
• När ljudlöst läge avbryts
Ljuddämpning avslutas automatiskt i
följande situationer.
– När växelläget ändras
– När körhastigheten har nått eller
överskrider en viss hastighet
–
När Toyota parkeringsassistans har
stängs av en gång och slagits på igen
– När startknappen har trycks till
avstängt läge en gång och därefter
igen till tändningsläge
Specialanpassning
Summertonens ljudvolym kan justeras på
informationsdisplayen. (→Sid. 93)
4.5.10 PKSB (Intelligent
autobroms)*
*I förekommande fall
Den intelligenta autobromsen består av
följande funktioner som aktiveras vid
körning med låg hastighet, eller backning,
som vid parkering. När systemet bedömer
att sannolikheten av en sammanstötning
med ett detekterat föremål är hög
aktiveras en varning som uppmanar
föraren att göra en undanmanöver. Om
systemet fastställer att sannolikheten av
en sammanstötning med ett detekterat
föremål är extremt hög ansätts
bromsarna automatiskt för att hjälpa till
att undvika sammanstötningen eller
minska kollisionskraften.
4.5 Använda körstödssystemen
253
4
Körning

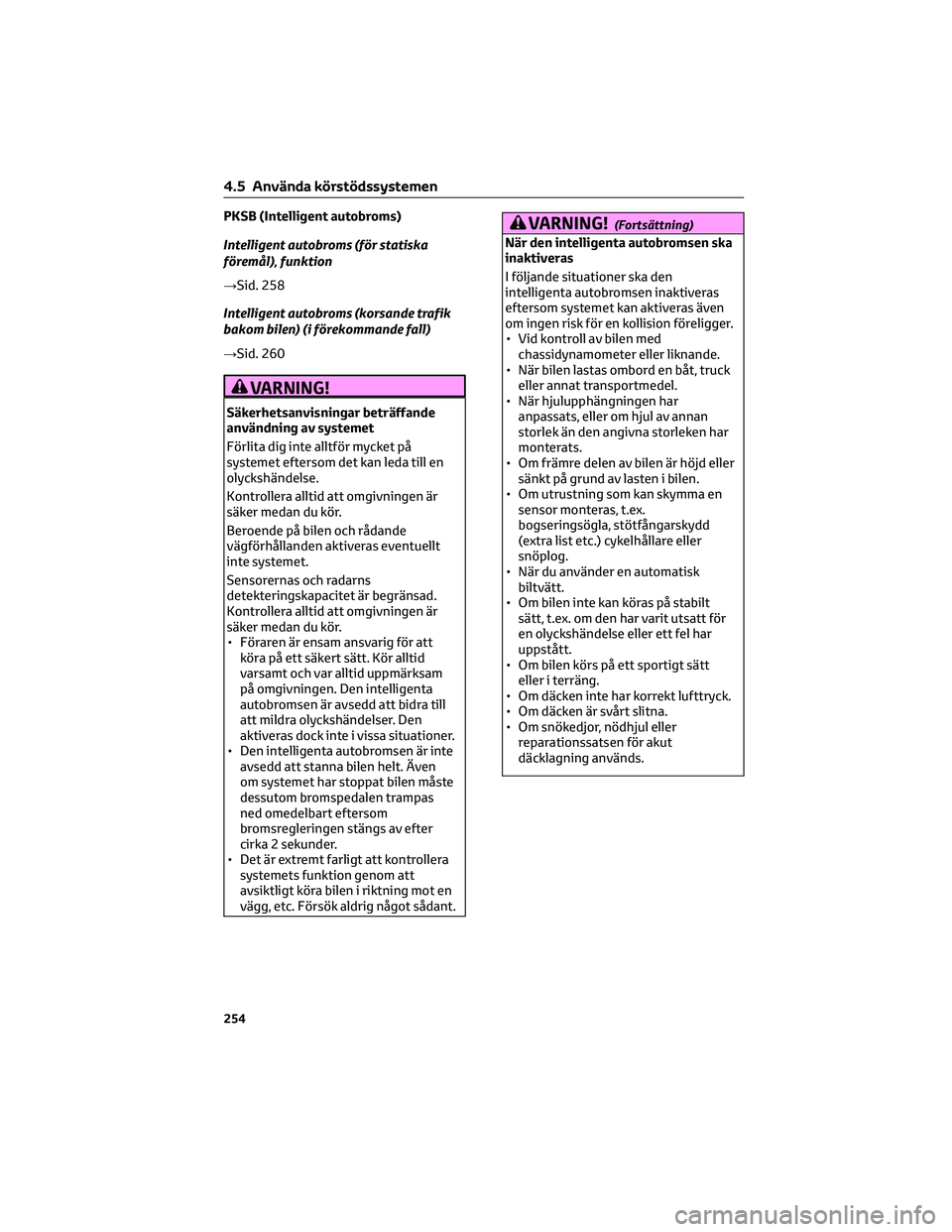

PKSB (Intelligent autobroms)
Intelligent autobroms (för statiska
föremål), funktion
→Sid. 258
Intelligent autobroms (korsande trafik
bakom bilen) (i förekommande fall)
→Sid. 260
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte alltför mycket på
systemet eftersom det kan leda till en
olyckshändelse.
Kontrollera alltid att omgivningen är
säker medan du kör.
Beroende på bilen och rådande
vägförhållanden aktiveras eventuellt
inte systemet.
Sensorernas och radarns
detekteringskapacitet är begränsad.
Kontrollera alltid att omgivningen är
säker medan du kör.
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid
varsamt och var alltid uppmärksam
på omgivningen. Den intelligenta
autobromsen är avsedd att bidra till
att mildra olyckshändelser. Den
aktiveras dock inte i vissa situationer.
• Den intelligenta autobromsen är inte
avsedd att stanna bilen helt. Även
om systemet har stoppat bilen måste
dessutom bromspedalen trampas
ned omedelbart eftersom
bromsregleringen stängs av efter
cirka 2 sekunder.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
VARNING!(Fortsättning)
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
chassidynamometer eller liknande.
• När bilen lastas ombord en båt, truck
eller annat transportmedel.
• När hjulupphängningen har
anpassats, eller om hjul av annan
storlek än den angivna storleken har
monterats.
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen.
• Om utrustning som kan skymma en
sensor monteras, t.ex.
bogseringsögla, stötfångarskydd
(extra list etc.) cykelhållare eller
snöplog.
• När du använder en automatisk
biltvätt.
• Om bilen inte kan köras på stabilt
sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller ett fel har
uppstått.
• Om bilen körs på ett sportigt sätt
eller i terräng.
• Om däcken inte har korrekt lufttryck.
• Om däcken är svårt slitna.
• Om snökedjor, nödhjul eller
reparationssatsen för akut
däcklagning används.
4.5 Använda körstödssystemen
254

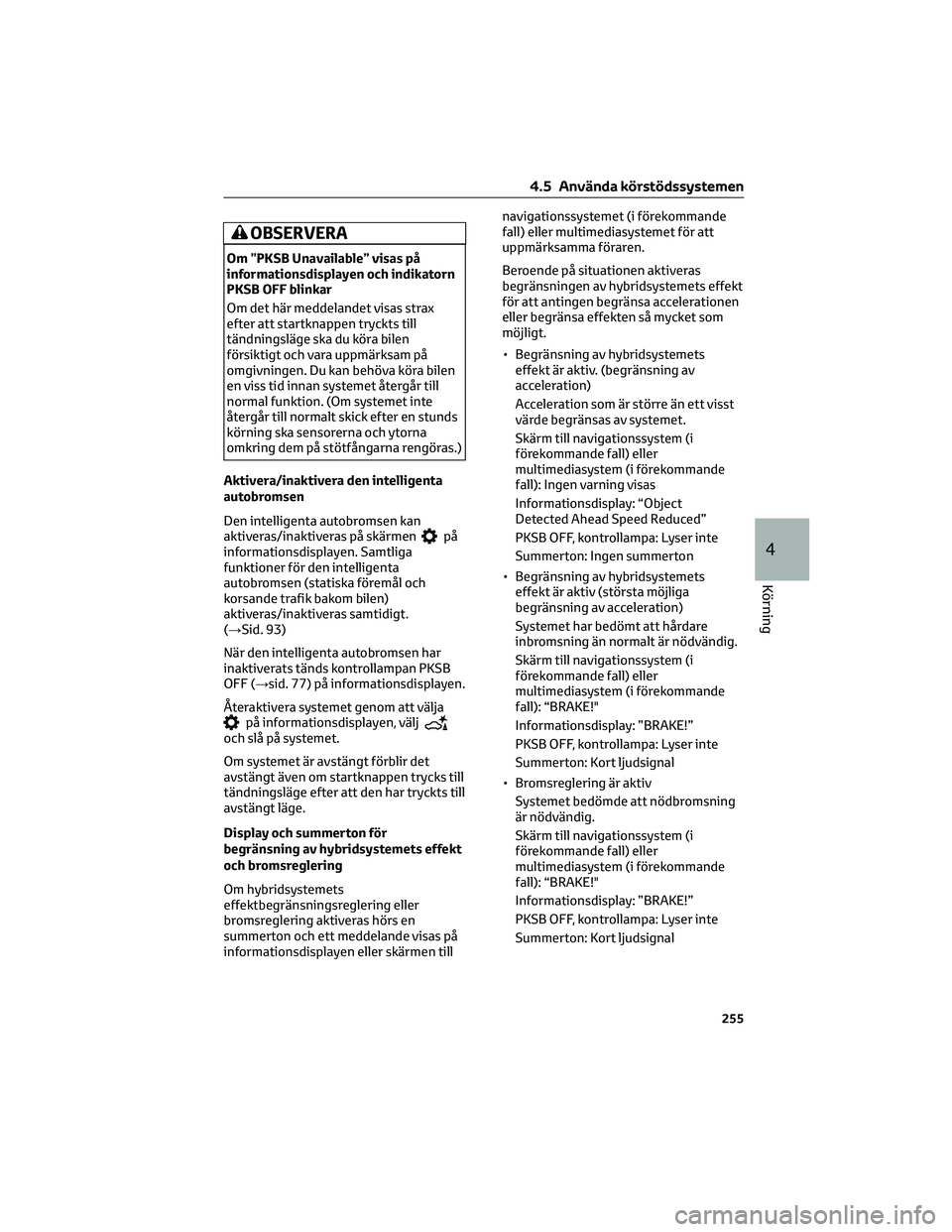

OBSERVERA
Om ”PKSB Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om det här meddelandet visas strax
efter att startknappen tryckts till
tändningsläge ska du köra bilen
försiktigt och vara uppmärksam på
omgivningen. Du kan behöva köra bilen
en viss tid innan systemet återgår till
normal funktion. (Om systemet inte
återgår till normalt skick efter en stunds
körning ska sensorerna och ytorna
omkring dem på stötfångarna rengöras.)
Aktivera/inaktivera den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på skärmen
på
informationsdisplayen. Samtliga
funktioner för den intelligenta
autobromsen (statiska föremål och
korsande trafik bakom bilen)
aktiveras/inaktiveras samtidigt.
(→Sid. 93)
När den intelligenta autobromsen har
inaktiverats tänds kontrollampan PKSB
OFF (→sid. 77) på informationsdisplayen.
Återaktivera systemet genom att välja
på informationsdisplayen, väljoch slå på systemet.
Om systemet är avstängt förblir det
avstängt även om startknappen trycks till
tändningsläge efter att den har tryckts till
avstängt läge.
Display och summerton för
begränsning av hybridsystemets effekt
och bromsreglering
Om hybridsystemets
effektbegränsningsreglering eller
bromsreglering aktiveras hörs en
summerton och ett meddelande visas på
informationsdisplayen eller skärmen tillnavigationssystemet (i förekommande
fall) eller multimediasystemet för att
uppmärksamma föraren.
Beroende på situationen aktiveras
begränsningen av hybridsystemets effekt
för att antingen begränsa accelerationen
eller begränsa effekten så mycket som
möjligt.
• Begränsning av hybridsystemets
effekt är aktiv. (begränsning av
acceleration)
Acceleration som är större än ett visst
värde begränsas av systemet.
Skärm till navigationssystem (i
förekommande fall) eller
multimediasystem (i förekommande
fall): Ingen varning visas
Informationsdisplay: “Object
Detected Ahead Speed Reduced”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Ingen summerton
• Begränsning av hybridsystemets
effekt är aktiv (största möjliga
begränsning av acceleration)
Systemet har bedömt att hårdare
inbromsning än normalt är nödvändig.
Skärm till navigationssystem (i
förekommande fall) eller
multimediasystem (i förekommande
fall): “BRAKE!"
Informationsdisplay: ”BRAKE!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
• Bromsreglering är aktiv
Systemet bedömde att nödbromsning
är nödvändig.
Skärm till navigationssystem (i
förekommande fall) eller
multimediasystem (i förekommande
fall): “BRAKE!"
Informationsdisplay: ”BRAKE!”
PKSB OFF, kontrollampa: Lyser inte
Summerton: Kort ljudsignal
4.5 Använda körstödssystemen
255
4
Körning

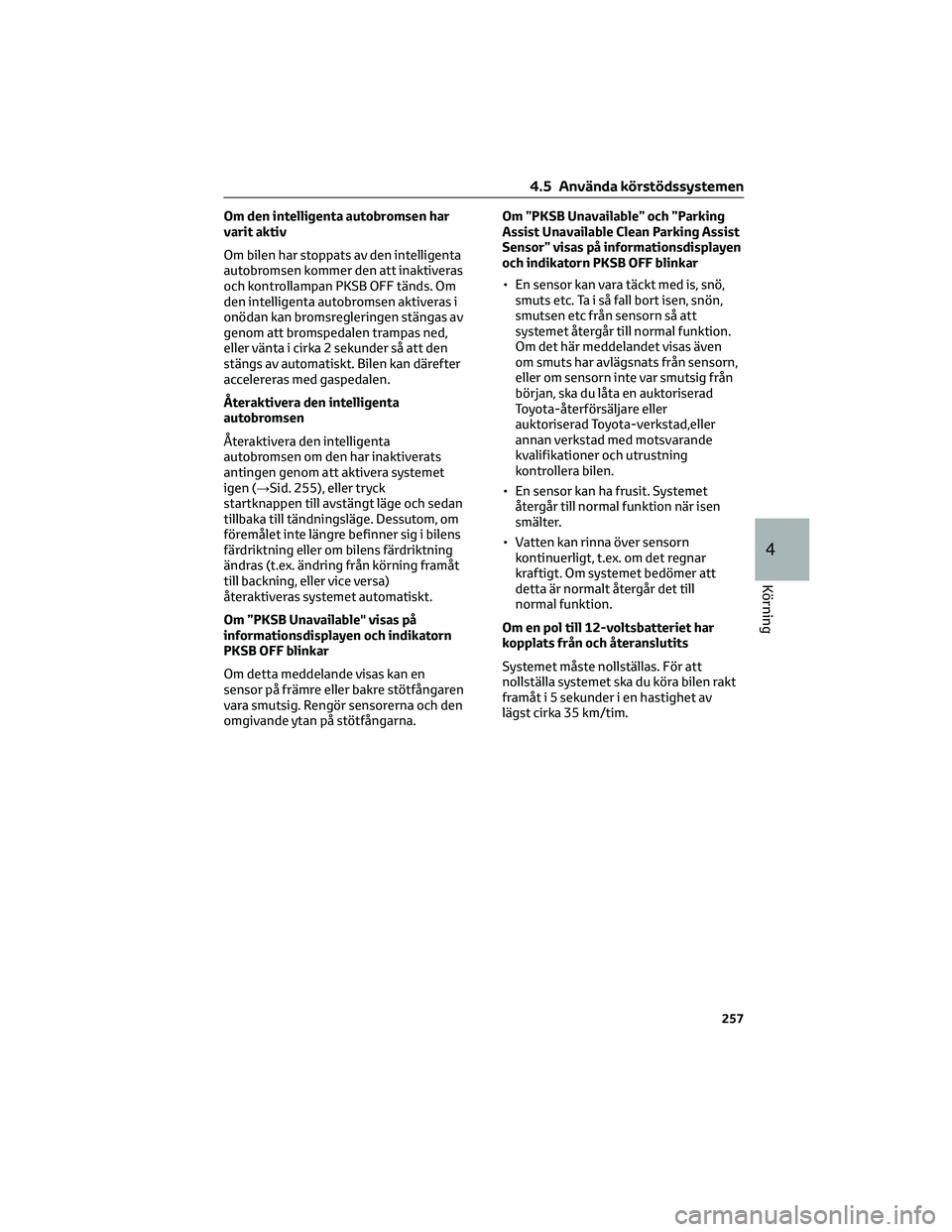

Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen om den har inaktiverats
antingen genom att aktivera systemet
igen (→Sid. 255), eller tryck
startknappen till avstängt läge och sedan
tillbaka till tändningsläge. Dessutom, om
föremålet inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”PKSB Unavailable" visas på
informationsdisplayen och indikatorn
PKSB OFF blinkar
Om detta meddelande visas kan en
sensor på främre eller bakre stötfångaren
vara smutsig. Rengör sensorerna och den
omgivande ytan på stötfångarna.Om ”PKSB Unavailable” och ”Parking
Assist Unavailable Clean Parking Assist
Sensor” visas på informationsdisplayen
och indikatorn PKSB OFF blinkar
• En sensor kan vara täckt med is, snö,
smuts etc. Ta i så fall bort isen, snön,
smutsen etc från sensorn så att
systemet återgår till normal funktion.
Om det här meddelandet visas även
om smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från
början, ska du låta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad,eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• En sensor kan ha frusit. Systemet
återgår till normal funktion när isen
smälter.
• Vatten kan rinna över sensorn
kontinuerligt, t.ex. om det regnar
kraftigt. Om systemet bedömer att
detta är normalt återgår det till
normal funktion.
Om en pol till 12-voltsbatteriet har
kopplats från och återanslutits
Systemet måste nollställas. För att
nollställa systemet ska du köra bilen rakt
framåt i 5 sekunder i en hastighet av
lägst cirka 35 km/tim.
4.5 Använda körstödssystemen
257
4
Körning

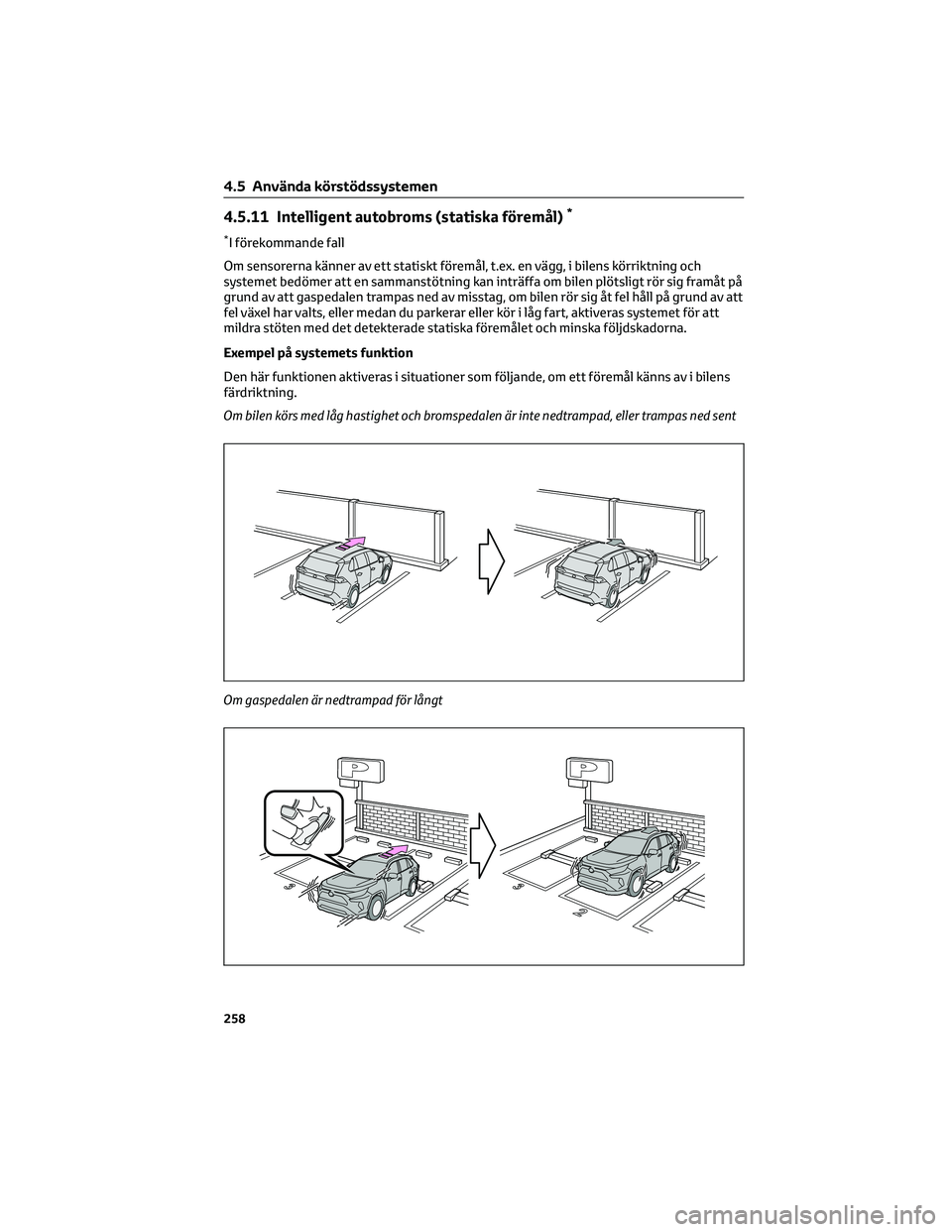

4.5.11 Intelligent autobroms (statiska föremål)*
*I förekommande fall
Om sensorerna känner av ett statiskt föremål, t.ex. en vägg, i bilens körriktning och
systemet bedömer att en sammanstötning kan inträffa om bilen plötsligt rör sig framåt på
grund av att gaspedalen trampas ned av misstag, om bilen rör sig åt fel håll på grund av att
fel växel har valts, eller medan du parkerar eller kör i låg fart, aktiveras systemet för att
mildra stöten med det detekterade statiska föremålet och minska följdskadorna.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett föremål känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas ned sent
Om gaspedalen är nedtrampad för långt
4.5 Använda körstödssystemen
258

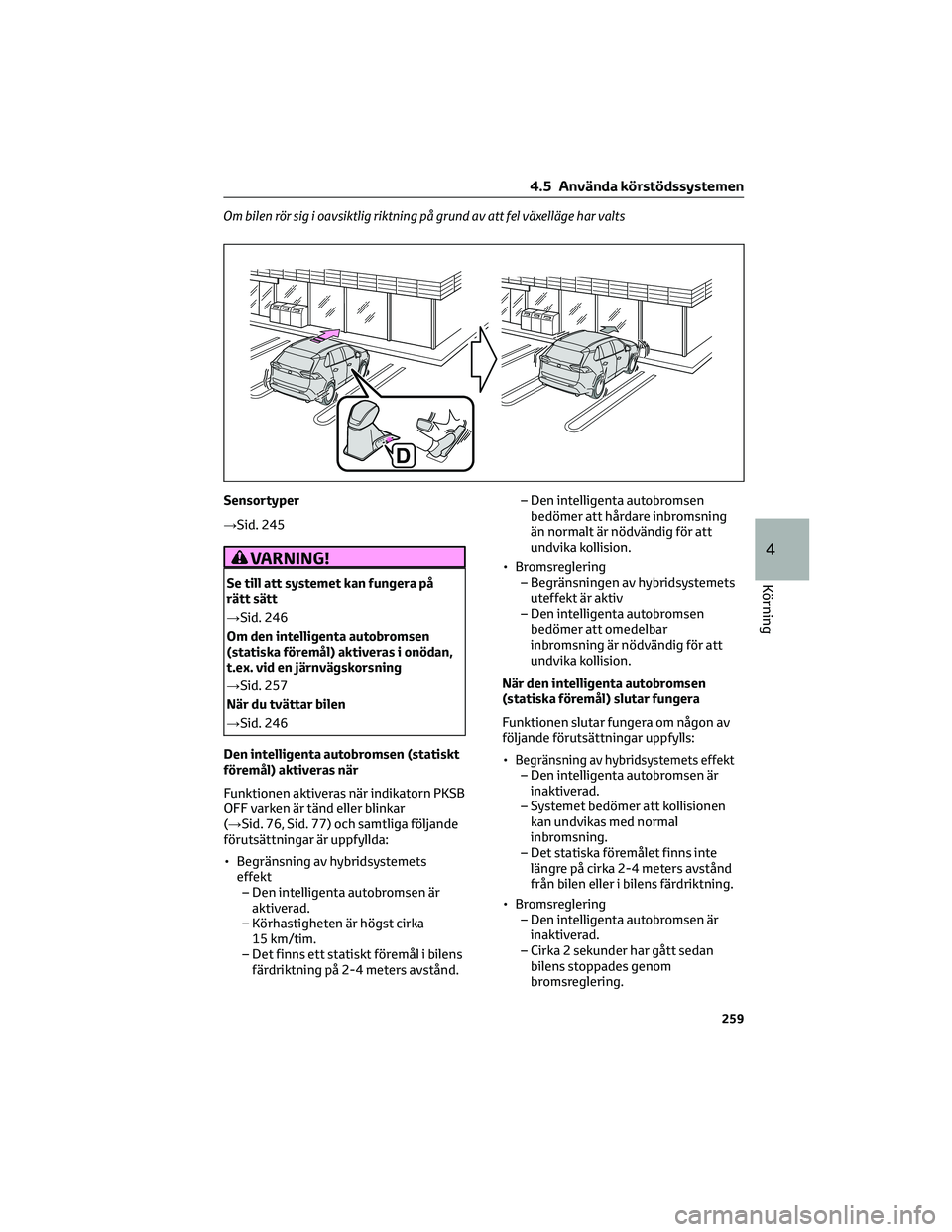

Om bilen rör sig i oavsiktlig riktning på grund av att fel växelläge har valts
Sensortyper
→Sid. 245
VARNING!
Se till att systemet kan fungera på
rätt sätt
→Sid. 246
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 257
När du tvättar bilen
→Sid. 246
Den intelligenta autobromsen (statiskt
föremål) aktiveras när
Funktionen aktiveras när indikatorn PKSB
OFF varken är tänd eller blinkar
(→Sid. 76, Sid. 77) och samtliga följande
förutsättningar är uppfyllda:
• Begränsning av hybridsystemets
effekt
– Den intelligenta autobromsen är
aktiverad.
– Körhastigheten är högst cirka
15 km/tim.
– Det finns ett statiskt föremål i bilens
färdriktning på 2-4 meters avstånd.– Den intelligenta autobromsen
bedömer att hårdare inbromsning
än normalt är nödvändig för att
undvika kollision.
• Bromsreglering
– Begränsningen av hybridsystemets
uteffekt är aktiv
– Den intelligenta autobromsen
bedömer att omedelbar
inbromsning är nödvändig för att
undvika kollision.
När den intelligenta autobromsen
(statiska föremål) slutar fungera
Funktionen slutar fungera om någon av
följande förutsättningar uppfylls:
•
Begränsning av hybridsystemets effekt– Den intelligenta autobromsen är
inaktiverad.
– Systemet bedömer att kollisionen
kan undvikas med normal
inbromsning.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
• Bromsreglering
– Den intelligenta autobromsen är
inaktiverad.
– Cirka 2 sekunder har gått sedan
bilens stoppades genom
bromsreglering.
4.5 Använda körstödssystemen
259
4
Körning

– Bromspedalen trampas ned efter att
bilen stoppats genom
bromsreglering.
– Det statiska föremålet finns inte
längre på cirka 2-4 meters avstånd
från bilen eller i bilens färdriktning.
Detekteringsområde för den intelligenta
autobromsen (statiska föremål)
Detekteringsområdet för den
intelligenta autobromsen (statiska
föremål) skiljer sig från
detekteringsområdet för Toyota
parkeringssensor. (→Sid. 250) Även om
Toyota parkeringssensor detekterar ett
föremål och avger en varning aktiveras
därför den intelligenta autobromsen
(statiska föremål) eventuellt inte.Situationer när den intelligenta
autobromsen (statiska föremål)
eventuellt inte fungerar
När växelspaken är i N
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 248
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 249
4.5.12 Intelligent autobroms (korsande trafik bakom bilen)*
*I förekommande fall
Om en bakre radarsensor känner av att ett fordon närmar sig från höger eller vänster
bakom bilen och systemet bedömer att risken för en sammanstötning är hög utför denna
funktion bromskontroll för att minska sannolikheten av en krock med fordonet.
Exempel på systemets funktion
Den här funktionen aktiveras i situationer som följande, om ett fordon känns av i bilens
färdriktning.
Om bilen körs med låg hastighet och bromspedalen inte är nedtrampad, eller trampas ned sent
Sensortyper
→Sid. 238
4.5 Använda körstödssystemen
260

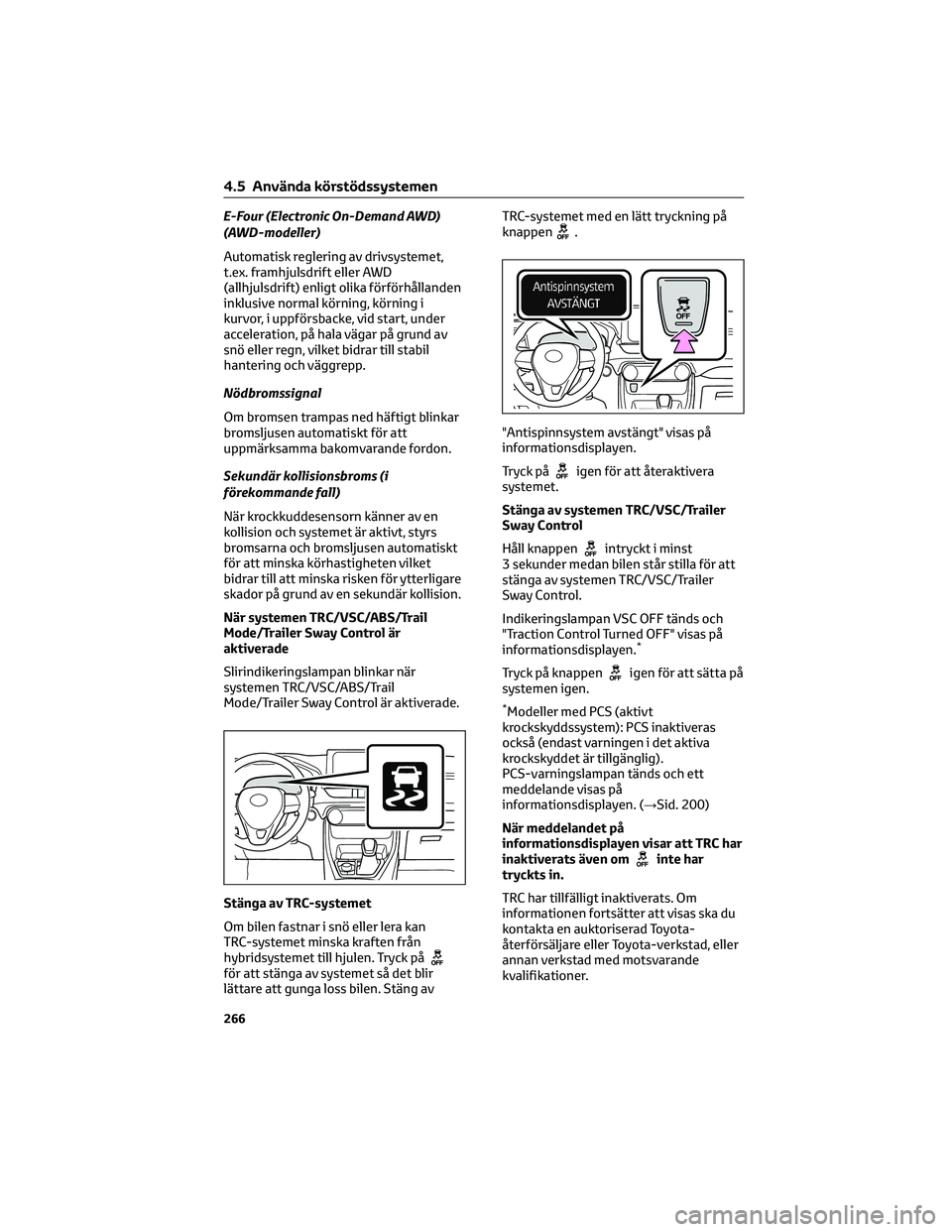

E-Four (Electronic On-Demand AWD)
(AWD-modeller)
Automatisk reglering av drivsystemet,
t.ex. framhjulsdrift eller AWD
(allhjulsdrift) enligt olika förförhållanden
inklusive normal körning, körning i
kurvor, i uppförsbacke, vid start, under
acceleration, på hala vägar på grund av
snö eller regn, vilket bidrar till stabil
hantering och väggrepp.
Nödbromssignal
Om bromsen trampas ned häftigt blinkar
bromsljusen automatiskt för att
uppmärksamma bakomvarande fordon.
Sekundär kollisionsbroms (i
förekommande fall)
När krockkuddesensorn känner av en
kollision och systemet är aktivt, styrs
bromsarna och bromsljusen automatiskt
för att minska körhastigheten vilket
bidrar till att minska risken för ytterligare
skador på grund av en sekundär kollision.
När systemen TRC/VSC/ABS/Trail
Mode/Trailer Sway Control är
aktiverade
Slirindikeringslampan blinkar när
systemen TRC/VSC/ABS/Trail
Mode/Trailer Sway Control är aktiverade.
Stänga av TRC-systemet
Om bilen fastnar i snö eller lera kan
TRC-systemet minska kraften från
hybridsystemet till hjulen. Tryck på
för att stänga av systemet så det blir
lättare att gunga loss bilen. Stäng avTRC-systemet med en lätt tryckning på
knappen
.
"Antispinnsystem avstängt" visas på
informationsdisplayen.
Tryck på
igen för att återaktivera
systemet.
Stänga av systemen TRC/VSC/Trailer
Sway Control
Håll knappen
intryckt i minst
3 sekunder medan bilen står stilla för att
stänga av systemen TRC/VSC/Trailer
Sway Control.
Indikeringslampan VSC OFF tänds och
"Traction Control Turned OFF" visas på
informationsdisplayen.
*
Tryck på knappenigen för att sätta på
systemen igen.
*Modeller med PCS (aktivt
krockskyddssystem): PCS inaktiveras
också (endast varningen i det aktiva
krockskyddet är tillgänglig).
PCS-varningslampan tänds och ett
meddelande visas på
informationsdisplayen. (→Sid. 200)
När meddelandet på
informationsdisplayen visar att TRC har
inaktiverats även om
inte har
tryckts in.
TRC har tillfälligt inaktiverats. Om
informationen fortsätter att visas ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
4.5 Använda körstödssystemen
266

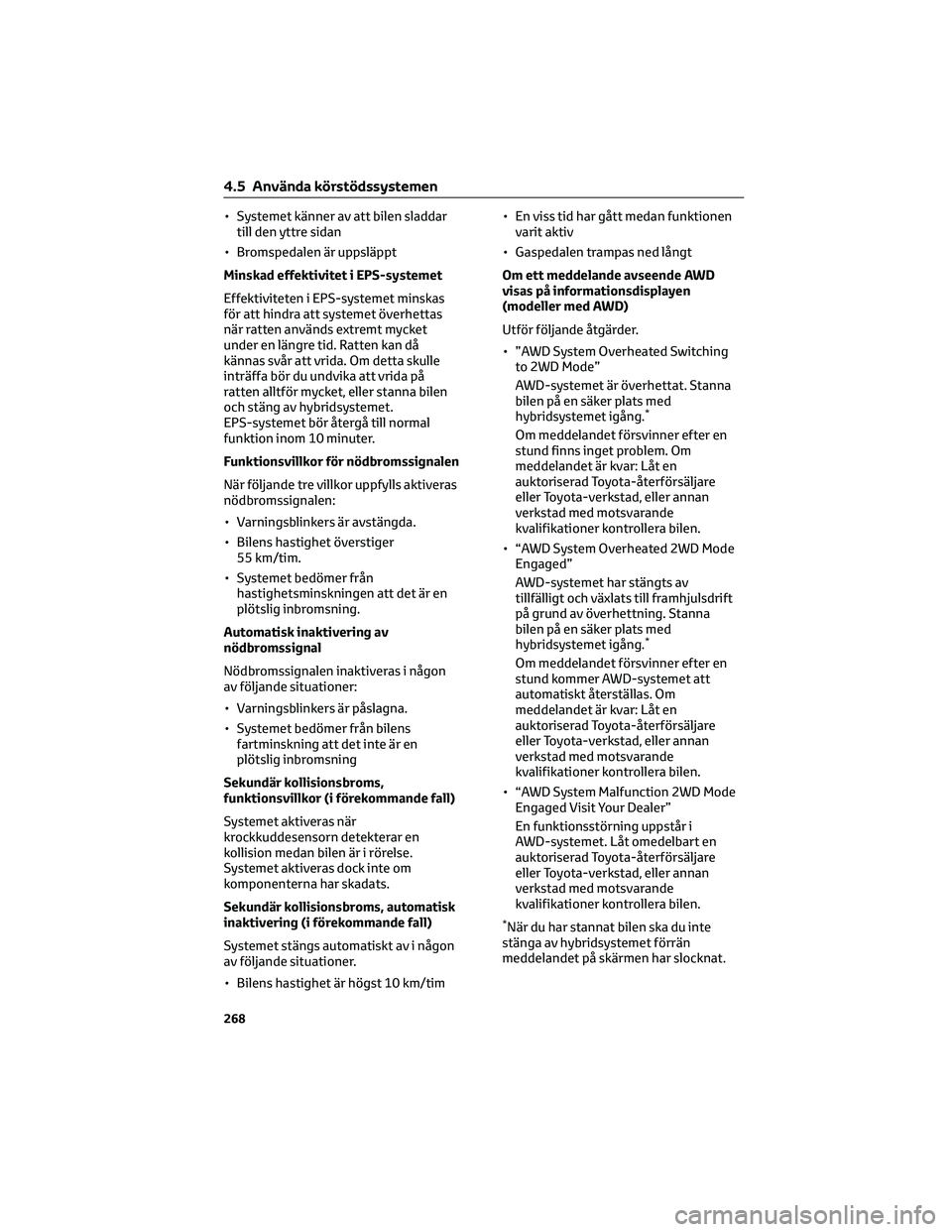

• Systemet känner av att bilen sladdar
till den yttre sidan
• Bromspedalen är uppsläppt
Minskad effektivitet i EPS-systemet
Effektiviteten i EPS-systemet minskas
för att hindra att systemet överhettas
när ratten används extremt mycket
under en längre tid. Ratten kan då
kännas svår att vrida. Om detta skulle
inträffa bör du undvika att vrida på
ratten alltför mycket, eller stanna bilen
och stäng av hybridsystemet.
EPS-systemet bör återgå till normal
funktion inom 10 minuter.
Funktionsvillkor för nödbromssignalen
När följande tre villkor uppfylls aktiveras
nödbromssignalen:
• Varningsblinkers är avstängda.
• Bilens hastighet överstiger
55 km/tim.
• Systemet bedömer från
hastighetsminskningen att det är en
plötslig inbromsning.
Automatisk inaktivering av
nödbromssignal
Nödbromssignalen inaktiveras i någon
av följande situationer:
• Varningsblinkers är påslagna.
• Systemet bedömer från bilens
fartminskning att det inte är en
plötslig inbromsning
Sekundär kollisionsbroms,
funktionsvillkor (i förekommande fall)
Systemet aktiveras när
krockkuddesensorn detekterar en
kollision medan bilen är i rörelse.
Systemet aktiveras dock inte om
komponenterna har skadats.
Sekundär kollisionsbroms, automatisk
inaktivering (i förekommande fall)
Systemet stängs automatiskt av i någon
av följande situationer.
• Bilens hastighet är högst 10 km/tim• En viss tid har gått medan funktionen
varit aktiv
• Gaspedalen trampas ned långt
Om ett meddelande avseende AWD
visas på informationsdisplayen
(modeller med AWD)
Utför följande åtgärder.
• ”AWD System Overheated Switching
to 2WD Mode”
AWD-systemet är överhettat. Stanna
bilen på en säker plats med
hybridsystemet igång.
*
Om meddelandet försvinner efter en
stund finns inget problem. Om
meddelandet är kvar: Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• “AWD System Overheated 2WD Mode
Engaged”
AWD-systemet har stängts av
tillfälligt och växlats till framhjulsdrift
på grund av överhettning. Stanna
bilen på en säker plats med
hybridsystemet igång.
*
Om meddelandet försvinner efter en
stund kommer AWD-systemet att
automatiskt återställas. Om
meddelandet är kvar: Låt en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• “AWD System Malfunction 2WD Mode
Engaged Visit Your Dealer”
En funktionsstörning uppstår i
AWD-systemet. Låt omedelbart en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
*När du har stannat bilen ska du inte
stänga av hybridsystemet förrän
meddelandet på skärmen har slocknat.
4.5 Använda körstödssystemen
268

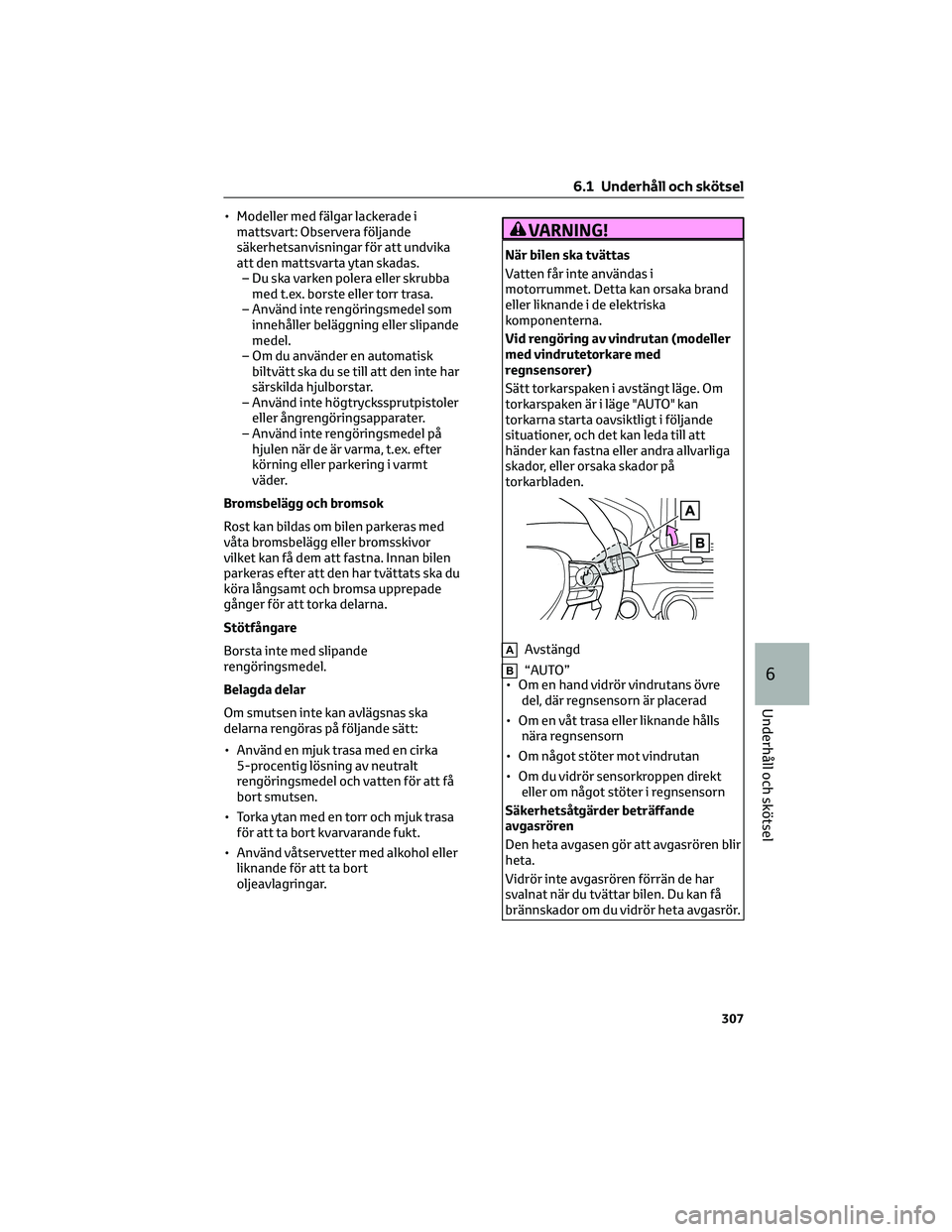

• Modeller med fälgar lackerade i
mattsvart: Observera följande
säkerhetsanvisningar för att undvika
att den mattsvarta ytan skadas.
– Du ska varken polera eller skrubba
med t.ex. borste eller torr trasa.
– Använd inte rengöringsmedel som
innehåller beläggning eller slipande
medel.
– Om du använder en automatisk
biltvätt ska du se till att den inte har
särskilda hjulborstar.
– Använd inte högtryckssprutpistoler
eller ångrengöringsapparater.
– Använd inte rengöringsmedel på
hjulen när de är varma, t.ex. efter
körning eller parkering i varmt
väder.
Bromsbelägg och bromsok
Rost kan bildas om bilen parkeras med
våta bromsbelägg eller bromsskivor
vilket kan få dem att fastna. Innan bilen
parkeras efter att den har tvättats ska du
köra långsamt och bromsa upprepade
gånger för att torka delarna.
Stötfångare
Borsta inte med slipande
rengöringsmedel.
Belagda delar
Om smutsen inte kan avlägsnas ska
delarna rengöras på följande sätt:
• Använd en mjuk trasa med en cirka
5-procentig lösning av neutralt
rengöringsmedel och vatten för att få
bort smutsen.
• Torka ytan med en torr och mjuk trasa
för att ta bort kvarvarande fukt.
• Använd våtservetter med alkohol eller
liknande för att ta bort
oljeavlagringar.VARNING!
När bilen ska tvättas
Vatten får inte användas i
motorrummet. Detta kan orsaka brand
eller liknande i de elektriska
komponenterna.
Vid rengöring av vindrutan (modeller
med vindrutetorkare med
regnsensorer)
Sätt torkarspaken i avstängt läge. Om
torkarspaken är i läge "AUTO" kan
torkarna starta oavsiktligt i följande
situationer, och det kan leda till att
händer kan fastna eller andra allvarliga
skador, eller orsaka skador på
torkarbladen.
AAvstängd
B“AUTO”
• Om en hand vidrör vindrutans övre
del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls
nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt
eller om något stöter i regnsensorn
Säkerhetsåtgärder beträffande
avgasrören
Den heta avgasen gör att avgasrören blir
heta.
Vidrör inte avgasrören förrän de har
svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör heta avgasrör.
6.1 Underhåll och skötsel
307
6
Underhåll och skötsel
