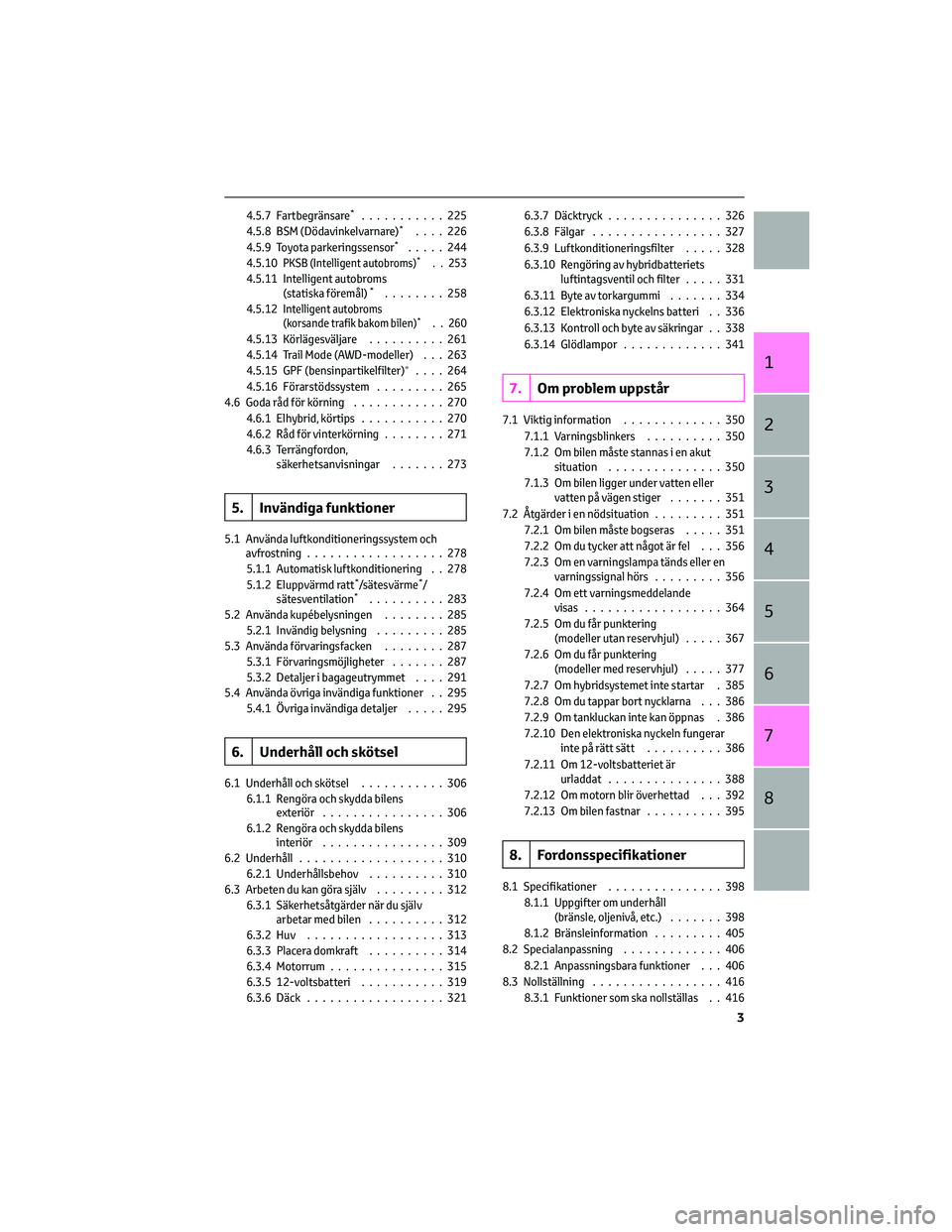

4.5.7 Fartbegränsare*...........225
4.5.8 BSM (Dödavinkelvarnare)*....226
4.5.9 Toyota parkeringssensor*.....244
4.5.10
PKSB (Intelligent autobroms)*. . 253
4.5.11 Intelligent autobroms
(statiska föremål)*........258
4.5.12
Intelligent autobroms
(korsande trafik bakom bilen)*. . 260
4.5.13 Körlägesväljare..........261
4.5.14 Trail Mode (AWD-modeller) . . . 263
4.5.15 GPF (bensinpartikelfilter)
∗....264
4.5.16 Förarstödssystem.........265
4.6 Goda råd för körning............270
4.6.1 Elhybrid, körtips...........270
4.6.2 Råd för vinterkörning........271
4.6.3 Terrängfordon,
säkerhetsanvisningar.......273
5. Invändiga funktioner
5.1 Använda luftkonditioneringssystem och
avfrostning..................278
5.1.1 Automatisk luftkonditionering . . 278
5.1.2 Eluppvärmd ratt
*/sätesvärme*/
sätesventilation*..........283
5.2 Använda kupébelysningen........285
5.2.1 Invändig belysning.........285
5.3 Använda förvaringsfacken........287
5.3.1 Förvaringsmöjligheter.......287
5.3.2 Detaljer i bagageutrymmet....291
5.4 Använda övriga invändiga funktioner . . 295
5.4.1 Övriga invändiga detaljer.....295
6. Underhåll och skötsel
6.1 Underhåll och skötsel...........306
6.1.1 Rengöra och skydda bilens
exteriör................306
6.1.2 Rengöra och skydda bilens
interiör................309
6.2 Underhåll...................310
6.2.1 Underhållsbehov..........310
6.3 Arbeten du kan göra själv.........312
6.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen..........312
6.3.2 Huv..................313
6.3.3 Placera domkraft..........314
6.3.4 Motorrum...............315
6.3.5 12-voltsbatteri...........319
6.3.6 Däck..................3216.3.7 Däcktryck...............326
6.3.8 Fälgar.................327
6.3.9 Luftkonditioneringsfilter.....328
6.3.10 Rengöring av hybridbatteriets
luftintagsventil och filter.....331
6.3.11 Byte av torkargummi.......334
6.3.12 Elektroniska nyckelns batteri . . 336
6.3.13 Kontroll och byte av säkringar . . 338
6.3.14 Glödlampor.............341
7.Om problem uppstår
7.1 Viktig information.............350
7.1.1 Varningsblinkers..........350
7.1.2 Om bilen måste stannas i en akut
situation...............350
7.1.3 Om bilen ligger under vatten eller
vatten på vägen stiger.......351
7.2 Åtgärder i en nödsituation.........351
7.2.1 Om bilen måste bogseras.....351
7.2.2 Om du tycker att något är fel . . . 356
7.2.3 Om en varningslampa tänds eller en
varningssignal hörs.........356
7.2.4 Om ett varningsmeddelande
visas..................364
7.2.5 Om du får punktering
(modeller utan reservhjul).....367
7.2.6 Om du får punktering
(modeller med reservhjul).....377
7.2.7 Om hybridsystemet inte startar . 385
7.2.8 Om du tappar bort nycklarna . . . 386
7.2.9 Om tankluckan inte kan öppnas . 386
7.2.10 Den elektroniska nyckeln fungerar
inte på rätt sätt..........386
7.2.11 Om 12-voltsbatteriet är
urladdat...............388
7.2.12 Om motorn blir överhettad . . . 392
7.2.13 Om bilen fastnar..........395
8. Fordonsspecifikationer
8.1 Specifikationer...............398
8.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......398
8.1.2 Bränsleinformation.........405
8.2 Specialanpassning.............406
8.2.1 Anpassningsbara funktioner . . . 406
8.3 Nollställning.................416
8.3.1 Funktioner som ska nollställas . . 416
3
1
2
3
4
5
6
7
8

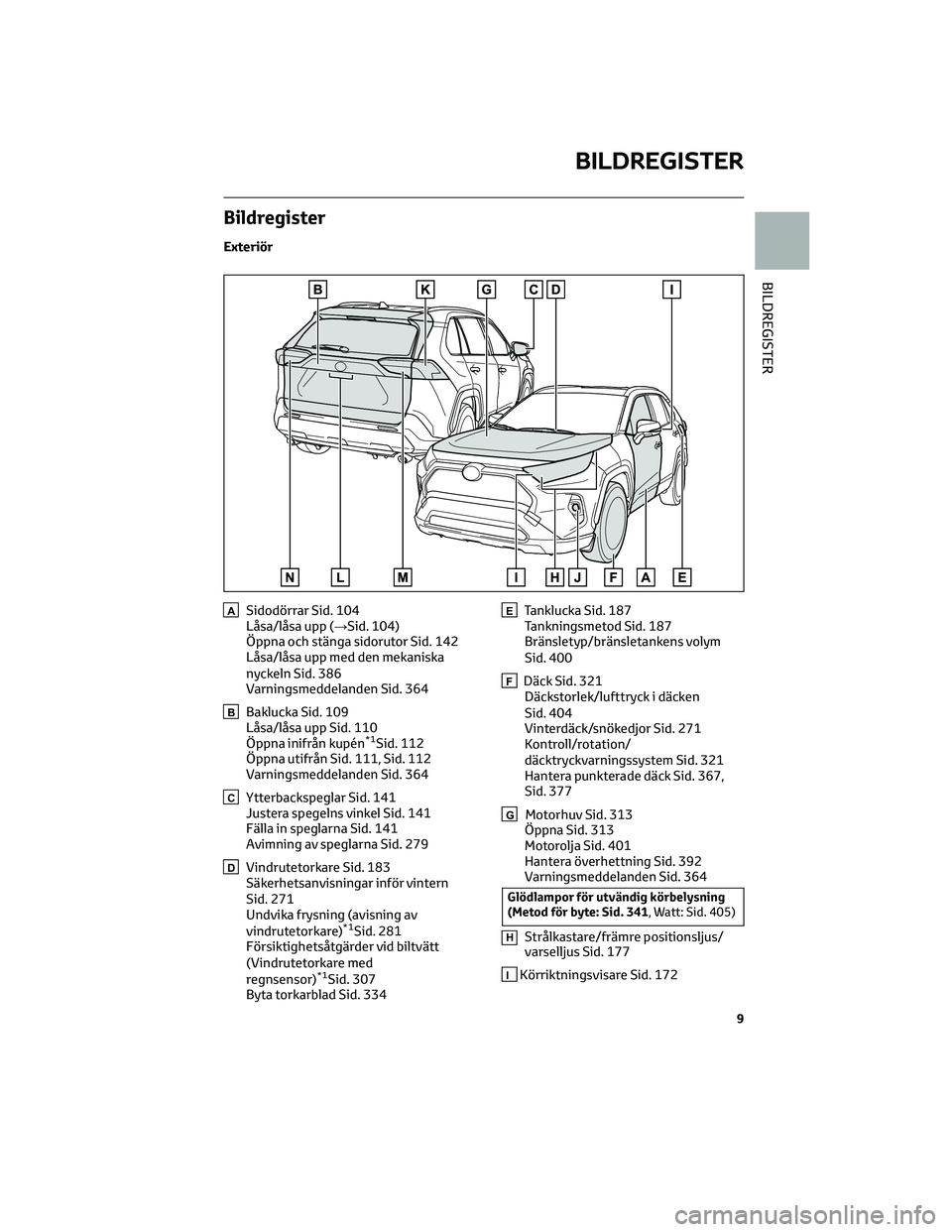

Bildregister
Exteriör
ASidodörrar Sid. 104
Låsa/låsa upp (→Sid. 104)
Öppna och stänga sidorutor Sid. 142
Låsa/låsa upp med den mekaniska
nyckeln Sid. 386
Varningsmeddelanden Sid. 364
BBaklucka Sid. 109
Låsa/låsa upp Sid. 110
Öppna inifrån kupén
*1Sid. 112
Öppna utifrån Sid. 111, Sid. 112
Varningsmeddelanden Sid. 364
CYtterbackspeglar Sid. 141
Justera spegelns vinkel Sid. 141
Fälla in speglarna Sid. 141
Avimning av speglarna Sid. 279
DVindrutetorkare Sid. 183
Säkerhetsanvisningar inför vintern
Sid. 271
Undvika frysning (avisning av
vindrutetorkare)
*1Sid. 281
Försiktighetsåtgärder vid biltvätt
(Vindrutetorkare med
regnsensor)
*1Sid. 307
Byta torkarblad Sid. 334
ETanklucka Sid. 187
Tankningsmetod Sid. 187
Bränsletyp/bränsletankens volym
Sid. 400
FDäck Sid. 321
Däckstorlek/lufttryck i däcken
Sid. 404
Vinterdäck/snökedjor Sid. 271
Kontroll/rotation/
däcktryckvarningssystem Sid. 321
Hantera punkterade däck Sid. 367,
Sid. 377
GMotorhuv Sid. 313
Öppna Sid. 313
Motorolja Sid. 401
Hantera överhettning Sid. 392
Varningsmeddelanden Sid. 364
Glödlampor för utvändig körbelysning
(Metod för byte: Sid. 341, Watt: Sid. 405)
HStrålkastare/främre positionsljus/
varselljus Sid. 177
IKörriktningsvisare Sid. 172
BILDREGISTER
9
BILDREGISTER

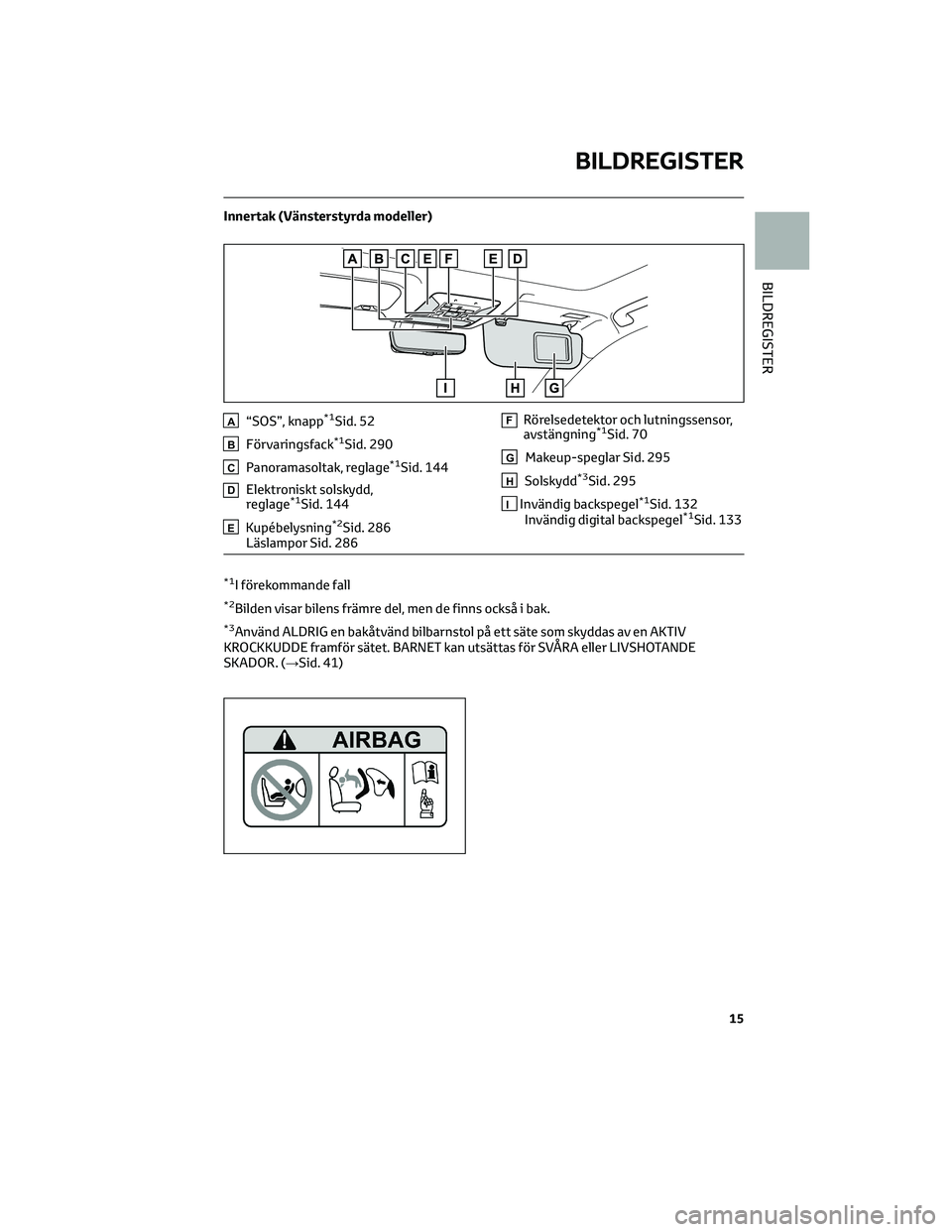

Innertak (Vänsterstyrda modeller)
A“SOS”, knapp*1Sid. 52
BFörvaringsfack*1Sid. 290
CPanoramasoltak, reglage*1Sid. 144
DElektroniskt solskydd,
reglage*1Sid. 144
EKupébelysning*2Sid. 286
Läslampor Sid. 286
FRörelsedetektor och lutningssensor,
avstängning*1Sid. 70
GMakeup-speglar Sid. 295
HSolskydd*3Sid. 295
IInvändig backspegel*1Sid. 132
Invändig digital backspegel*1Sid. 133
*1I förekommande fall
*2Bilden visar bilens främre del, men de finns också i bak.
*3Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller LIVSHOTANDE
SKADOR. (→Sid. 41)
BILDREGISTER
15
BILDREGISTER

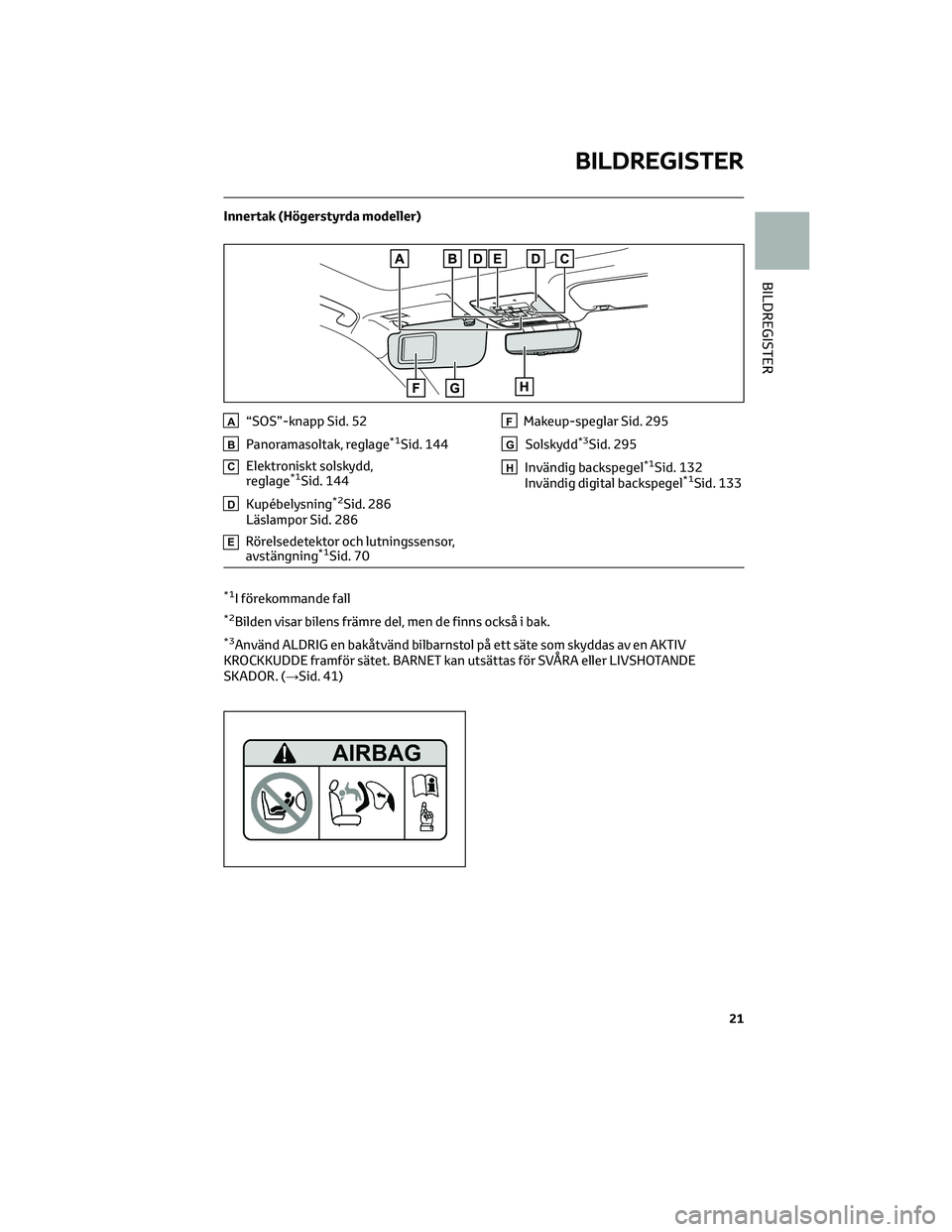

Innertak (Högerstyrda modeller)
A“SOS”-knapp Sid. 52
BPanoramasoltak, reglage*1Sid. 144
CElektroniskt solskydd,
reglage*1Sid. 144
DKupébelysning*2Sid. 286
Läslampor Sid. 286
ERörelsedetektor och lutningssensor,
avstängning*1Sid. 70
FMakeup-speglar Sid. 295
GSolskydd*3Sid. 295
HInvändig backspegel*1Sid. 132
Invändig digital backspegel*1Sid. 133
*1I förekommande fall
*2Bilden visar bilens främre del, men de finns också i bak.
*3Använd ALDRIG en bakåtvänd bilbarnstol på ett säte som skyddas av en AKTIV
KROCKKUDDE framför sätet. BARNET kan utsättas för SVÅRA eller LIVSHOTANDE
SKADOR. (→Sid. 41)
BILDREGISTER
21
BILDREGISTER

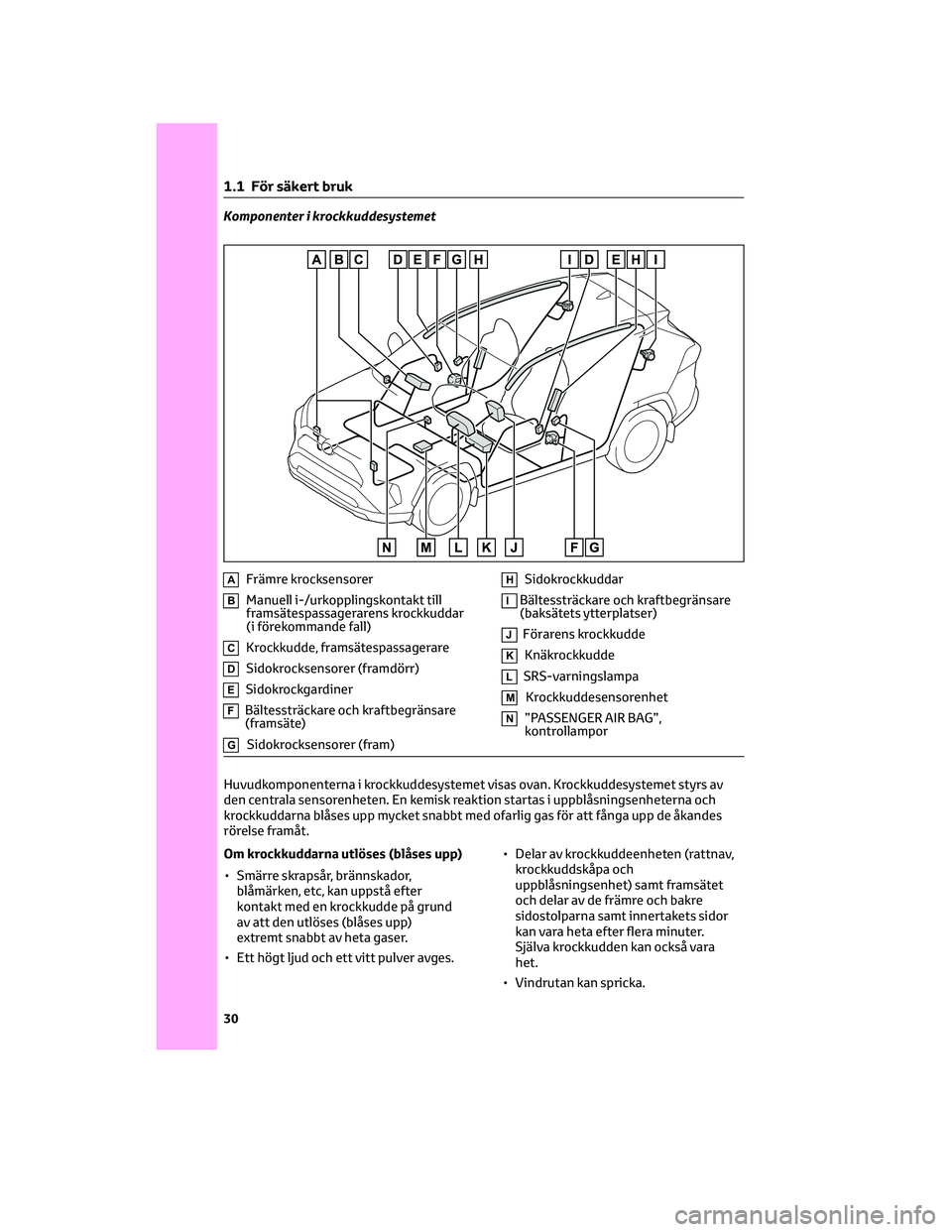

Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
(i förekommande fall)
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrockgardiner
FBältessträckare och kraftbegränsare
(framsäte)
GSidokrocksensorer (fram)
HSidokrockkuddar
IBältessträckare och kraftbegränsare
(baksätets ytterplatser)
JFörarens krockkudde
KKnäkrockkudde
LSRS-varningslampa
MKrockkuddesensorenhet
N”PASSENGER AIR BAG”,
kontrollampor
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.• Delar av krockkuddeenheten (rattnav,
krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara
het.
• Vindrutan kan spricka.
1 .1 För säkert bruk
30

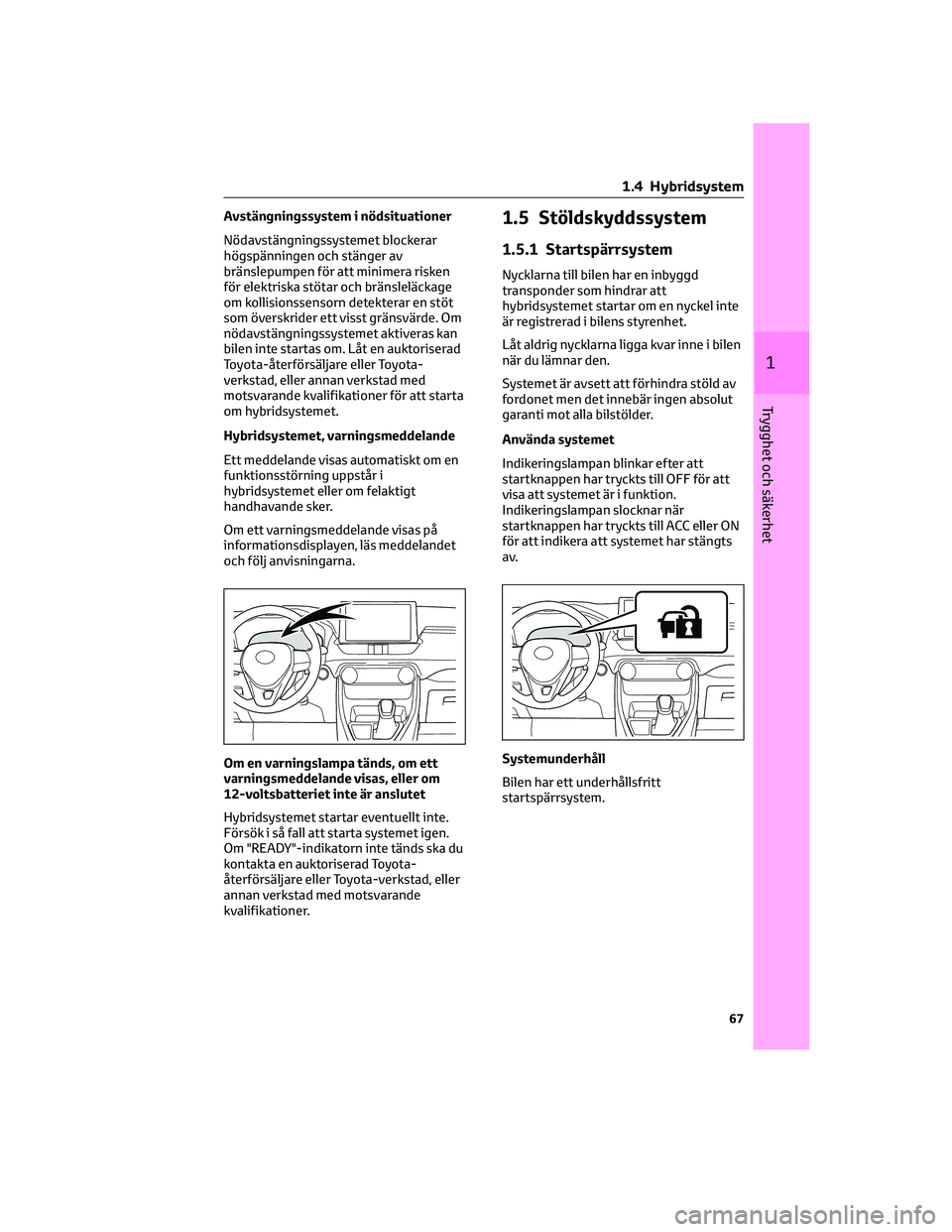

Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn detekterar en stöt
som överskrider ett visst gränsvärde. Om
nödavstängningssystemet aktiveras kan
bilen inte startas om. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer för att starta
om hybridsystemet.
Hybridsystemet, varningsmeddelande
Ett meddelande visas automatiskt om en
funktionsstörning uppstår i
hybridsystemet eller om felaktigt
handhavande sker.
Om ett varningsmeddelande visas på
informationsdisplayen, läs meddelandet
och följ anvisningarna.
Om en varningslampa tänds, om ett
varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte.
Försök i så fall att starta systemet igen.
Om "READY"-indikatorn inte tänds ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.1.5 Stöldskyddssystem
1.5.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel inte
är registrerad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar inne i bilen
när du lämnar den.
Systemet är avsett att förhindra stöld av
fordonet men det innebär ingen absolut
garanti mot alla bilstölder.
Använda systemet
Indikeringslampan blinkar efter att
startknappen har tryckts till OFF för att
visa att systemet är i funktion.
Indikeringslampan slocknar när
startknappen har tryckts till ACC eller ON
för att indikera att systemet har stängts
av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
1 .4 Hybridsystem
67
1
Trygghet och säkerhet

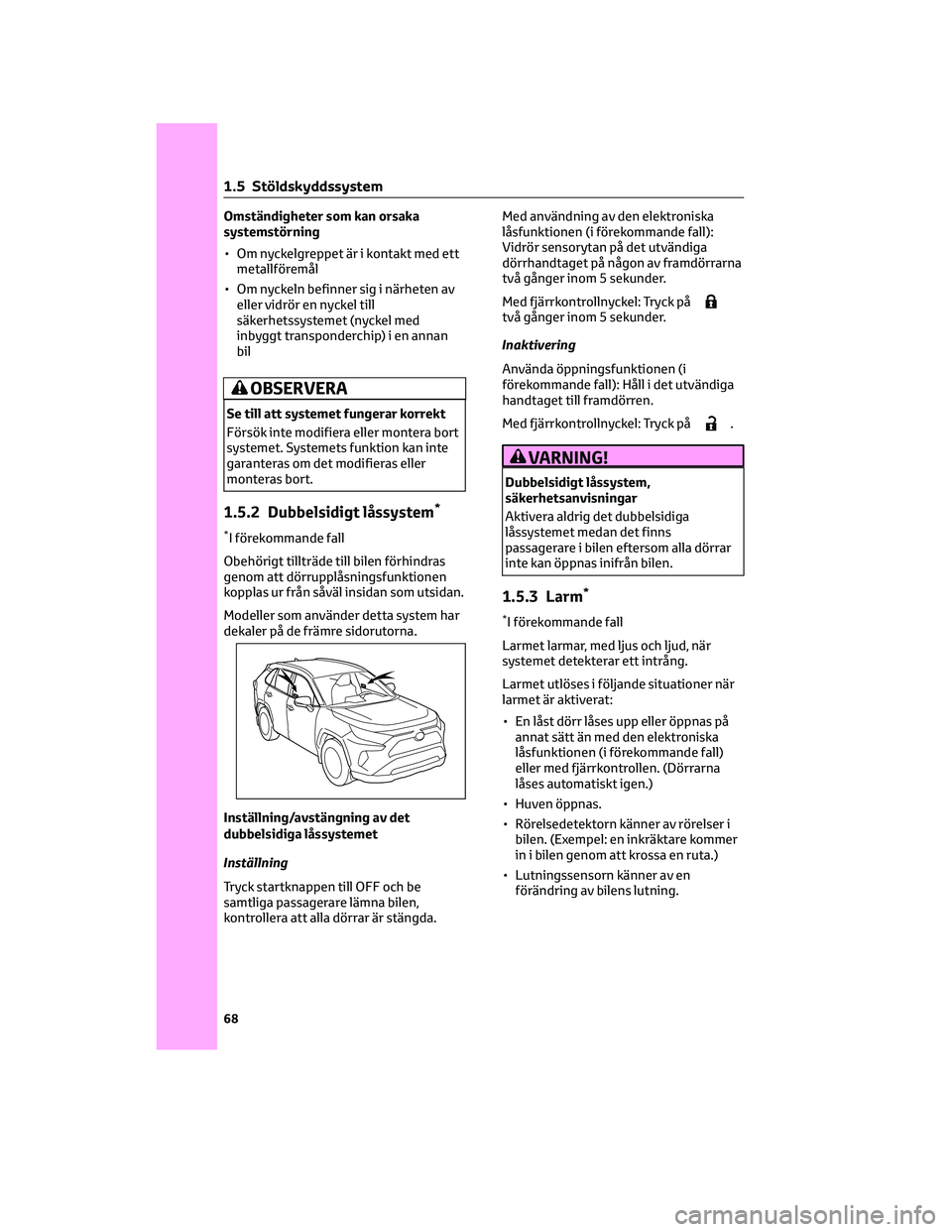

Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel till
säkerhetssystemet (nyckel med
inbyggt transponderchip) i en annan
bil
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
monteras bort.
1.5.2 Dubbelsidigt låssystem*
*I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som utsidan.
Modeller som använder detta system har
dekaler på de främre sidorutorna.
Inställning/avstängning av det
dubbelsidiga låssystemet
Inställning
Tryck startknappen till OFF och be
samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.Med användning av den elektroniska
låsfunktionen (i förekommande fall):
Vidrör sensorytan på det utvändiga
dörrhandtaget på någon av framdörrarna
två gånger inom 5 sekunder.
Med fjärrkontrollnyckel: Tryck på
två gånger inom 5 sekunder.
Inaktivering
Använda öppningsfunktionen (i
förekommande fall): Håll i det utvändiga
handtaget till framdörren.
Med fjärrkontrollnyckel: Tryck på
.
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Aktivera aldrig det dubbelsidiga
låssystemet medan det finns
passagerare i bilen eftersom alla dörrar
inte kan öppnas inifrån bilen.
1.5.3 Larm*
*I förekommande fall
Larmet larmar, med ljus och ljud, när
systemet detekterar ett intrång.
Larmet utlöses i följande situationer när
larmet är aktiverat:
• En låst dörr låses upp eller öppnas på
annat sätt än med den elektroniska
låsfunktionen (i förekommande fall)
eller med fjärrkontrollen. (Dörrarna
låses automatiskt igen.)
• Huven öppnas.
• Rörelsedetektorn känner av rörelser i
bilen. (Exempel: en inkräktare kommer
in i bilen genom att krossa en ruta.)
• Lutningssensorn känner av en
förändring av bilens lutning.
1 .5 Stöldskyddssystem
68

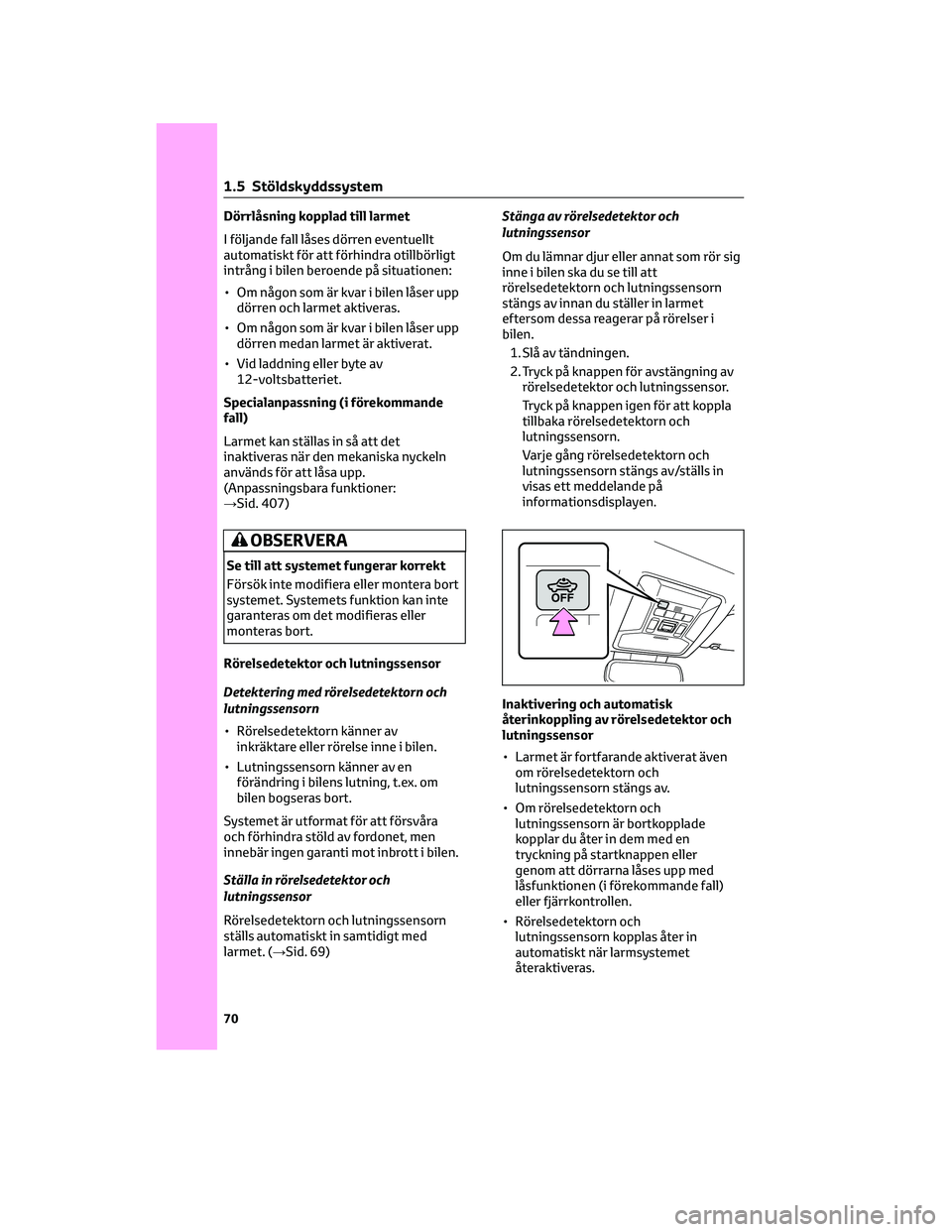

Dörrlåsning kopplad till larmet
I följande fall låses dörren eventuellt
automatiskt för att förhindra otillbörligt
intrång i bilen beroende på situationen:
• Om någon som är kvar i bilen låser upp
dörren och larmet aktiveras.
• Om någon som är kvar i bilen låser upp
dörren medan larmet är aktiverat.
• Vid laddning eller byte av
12-voltsbatteriet.
Specialanpassning (i förekommande
fall)
Larmet kan ställas in så att det
inaktiveras när den mekaniska nyckeln
används för att låsa upp.
(Anpassningsbara funktioner:
→Sid. 407)
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
monteras bort.
Rörelsedetektor och lutningssensor
Detektering med rörelsedetektorn och
lutningssensorn
• Rörelsedetektorn känner av
inkräktare eller rörelse inne i bilen.
• Lutningssensorn känner av en
förändring i bilens lutning, t.ex. om
bilen bogseras bort.
Systemet är utformat för att försvåra
och förhindra stöld av fordonet, men
innebär ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektor och
lutningssensor
Rörelsedetektorn och lutningssensorn
ställs automatiskt in samtidigt med
larmet. (→Sid. 69)Stänga av rörelsedetektor och
lutningssensor
Om du lämnar djur eller annat som rör sig
inne i bilen ska du se till att
rörelsedetektorn och lutningssensorn
stängs av innan du ställer in larmet
eftersom dessa reagerar på rörelser i
bilen.
1. Slå av tändningen.
2. Tryck på knappen för avstängning av
rörelsedetektor och lutningssensor.
Tryck på knappen igen för att koppla
tillbaka rörelsedetektorn och
lutningssensorn.
Varje gång rörelsedetektorn och
lutningssensorn stängs av/ställs in
visas ett meddelande på
informationsdisplayen.
Inaktivering och automatisk
återinkoppling av rörelsedetektor och
lutningssensor
• Larmet är fortfarande aktiverat även
om rörelsedetektorn och
lutningssensorn stängs av.
• Om rörelsedetektorn och
lutningssensorn är bortkopplade
kopplar du åter in dem med en
tryckning på startknappen eller
genom att dörrarna låses upp med
låsfunktionen (i förekommande fall)
eller fjärrkontrollen.
• Rörelsedetektorn och
lutningssensorn kopplas åter in
automatiskt när larmsystemet
återaktiveras.
1 .5 Stöldskyddssystem
70

Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett sidofönster eller
panoramasoltaket (i förekommande
fall) är öppet.
I så fall kan sensorn känna av följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Lösa föremål inne i bilen, t.ex.
hängande tillbehör eller kläder på
galge.• Bilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett
parkeringsgarage.
• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.
• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
1 .5 Stöldskyddssystem
71
1
Trygghet och säkerhet

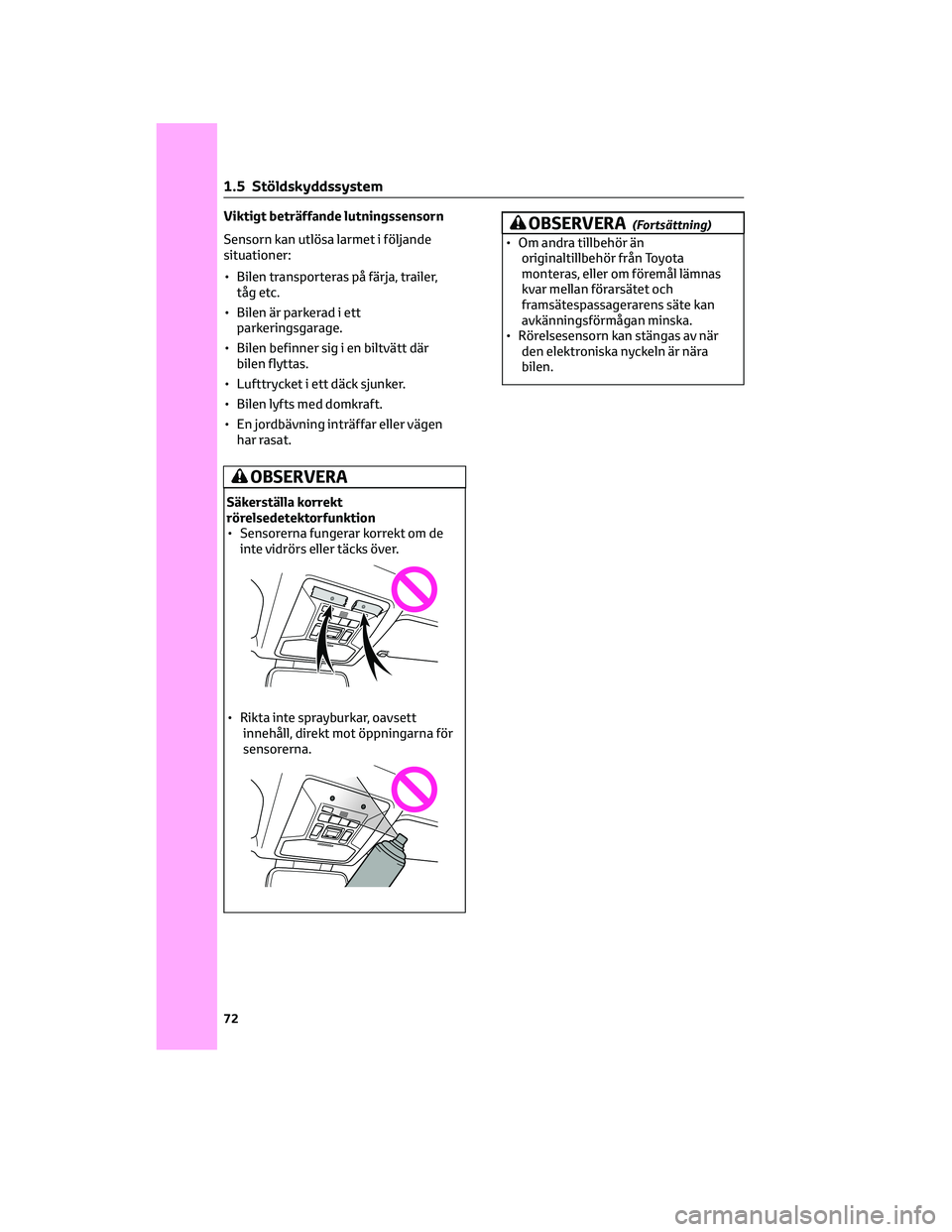

Viktigt beträffande lutningssensorn
Sensorn kan utlösa larmet i följande
situationer:
• Bilen transporteras på färja, trailer,
tåg etc.
• Bilen är parkerad i ett
parkeringsgarage.
• Bilen befinner sig i en biltvätt där
bilen flyttas.
• Lufttrycket i ett däck sjunker.
• Bilen lyfts med domkraft.
• En jordbävning inträffar eller vägen
har rasat.
OBSERVERA
Säkerställa korrekt
rörelsedetektorfunktion
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
• Rikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
OBSERVERA(Fortsättning)
• Om andra tillbehör än
originaltillbehör från Toyota
monteras, eller om föremål lämnas
kvar mellan förarsätet och
framsätespassagerarens säte kan
avkänningsförmågan minska.
• Rörelsesensorn kan stängas av när
den elektroniska nyckeln är nära
bilen.
1 .5 Stöldskyddssystem
72
