Dashboard (auto's met linkse besturing)
AStartknop blz. 180
Starten van het hybridesysteem/
wijzigen van de modi blz. 180,
blz. 183
Noodstop van het hybridesysteem
blz. 384
Als het hybridesysteem niet gestart
kan worden blz. 422
Waarschuwingsmeldingen blz. 398
BSelectiehendel blz. 186
Wijzigen van de schakelstand blz. 187
Voorzorgsmaatregelen bij slepen
blz. 385
Als de selectiehendel niet in een
andere stand kan worden gezet
blz. 187
CTellers blz. 86, blz. 90
Aflezen van de tellers/instellen van
de helderheid van de
dashboardverlichting blz. 86, blz. 88,
blz. 90, blz. 93
Waarschuwingslampjes/
controlelampjes blz. 80
Als de waarschuwingslampjes gaan
branden blz. 390
DMulti-informatiedisplay blz. 95
Display blz. 95
Energiemonitor blz. 106
Als een waarschuwingsmelding wordt
weergegeven blz. 398
ERichtingaanwijzerschakelaar blz. 190
Lichtschakelaar blz. 196
Koplampen/parkeerlichten
voor/achterlichten/
kentekenplaatverlichting/
dagrijverlichting blz. 196
Mistlampen
voor
*1/mistachterlicht*1blz. 201
FSchakelaar ruitenwissers en
-sproeiers blz. 202
Schakelaar achterruitenwisser en
-sproeier blz. 205
Gebruik blz. 202, blz. 205
Bijvullen van ruitensproeiervloeistof
blz. 348
Waarschuwingsmeldingen blz. 398
GSchakelaar alarmknipperlichten
blz. 384
HOntgrendelingshendel motorkap
blz. 342
Overzicht
11
Overzicht

Dashboard (auto's met rechtse besturing)
AStartknop blz. 180
Starten van het hybridesysteem/
wijzigen van de modi blz. 180,
blz. 183
Noodstop van het hybridesysteem
blz. 384
Als het hybridesysteem niet gestart
kan worden blz. 422
Waarschuwingsmeldingen blz. 398
BSelectiehendel blz. 186
Wijzigen van de schakelstand blz. 187
Voorzorgsmaatregelen bij slepen
blz. 385
Als de selectiehendel niet in een
andere stand kan worden gezet
blz. 187
CTellers blz. 86, blz. 90
Aflezen van de tellers/instellen van
de helderheid van de
dashboardverlichting blz. 86, blz. 88,
blz. 90, blz. 93
Waarschuwingslampjes/
controlelampjes blz. 80
Als de waarschuwingslampjes gaan
branden blz. 390
DMulti-informatiedisplay blz. 95
Display blz. 95
Energiemonitor blz. 106
Als een waarschuwingsmelding wordt
weergegeven blz. 398
ERichtingaanwijzerschakelaar blz. 190
Lichtschakelaar blz. 196
Koplampen/parkeerlichten
voor/achterlichten/
kentekenplaatverlichting/
dagrijverlichting blz. 196
Mistlampen voor
*1/mistachterlicht
blz. 201
FSchakelaar ruitenwissers en
-sproeiers blz. 202
Schakelaar achterruitenwisser en
-sproeier blz. 205
Gebruik blz. 202, blz. 205
Bijvullen van ruitensproeiervloeistof
blz. 348
Waarschuwingsmeldingen blz. 398
GSchakelaar alarmknipperlichten
blz. 384
HOntgrendelingshendel motorkap
blz. 342
Overzicht
17
Overzicht

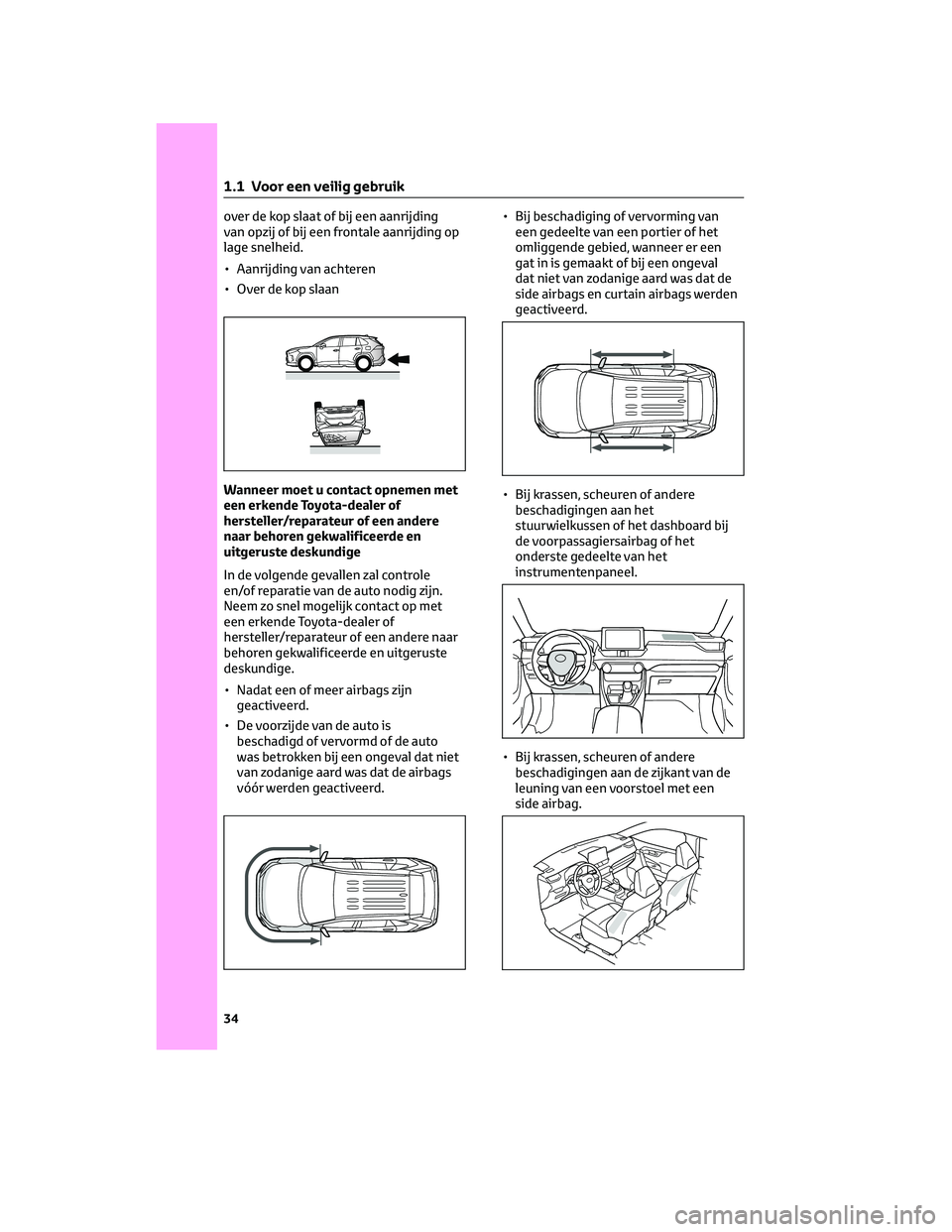

over de kop slaat of bij een aanrijding
van opzij of bij een frontale aanrijding op
lage snelheid.
• Aanrijding van achteren
• Over de kop slaan
Wanneer moet u contact opnemen met
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige
In de volgende gevallen zal controle
en/of reparatie van de auto nodig zijn.
Neem zo snel mogelijk contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Nadat een of meer airbags zijn
geactiveerd.
• De voorzijde van de auto is
beschadigd of vervormd of de auto
was betrokken bij een ongeval dat niet
van zodanige aard was dat de airbags
vóór werden geactiveerd.• Bij beschadiging of vervorming van
een gedeelte van een portier of het
omliggende gebied, wanneer er een
gat in is gemaakt of bij een ongeval
dat niet van zodanige aard was dat de
side airbags en curtain airbags werden
geactiveerd.
• Bij krassen, scheuren of andere
beschadigingen aan het
stuurwielkussen of het dashboard bij
de voorpassagiersairbag of het
onderste gedeelte van het
instrumentenpaneel.
• Bij krassen, scheuren of andere
beschadigingen aan de zijkant van de
leuning van een voorstoel met een
side airbag.
1 .1 Voor een veilig gebruik
34

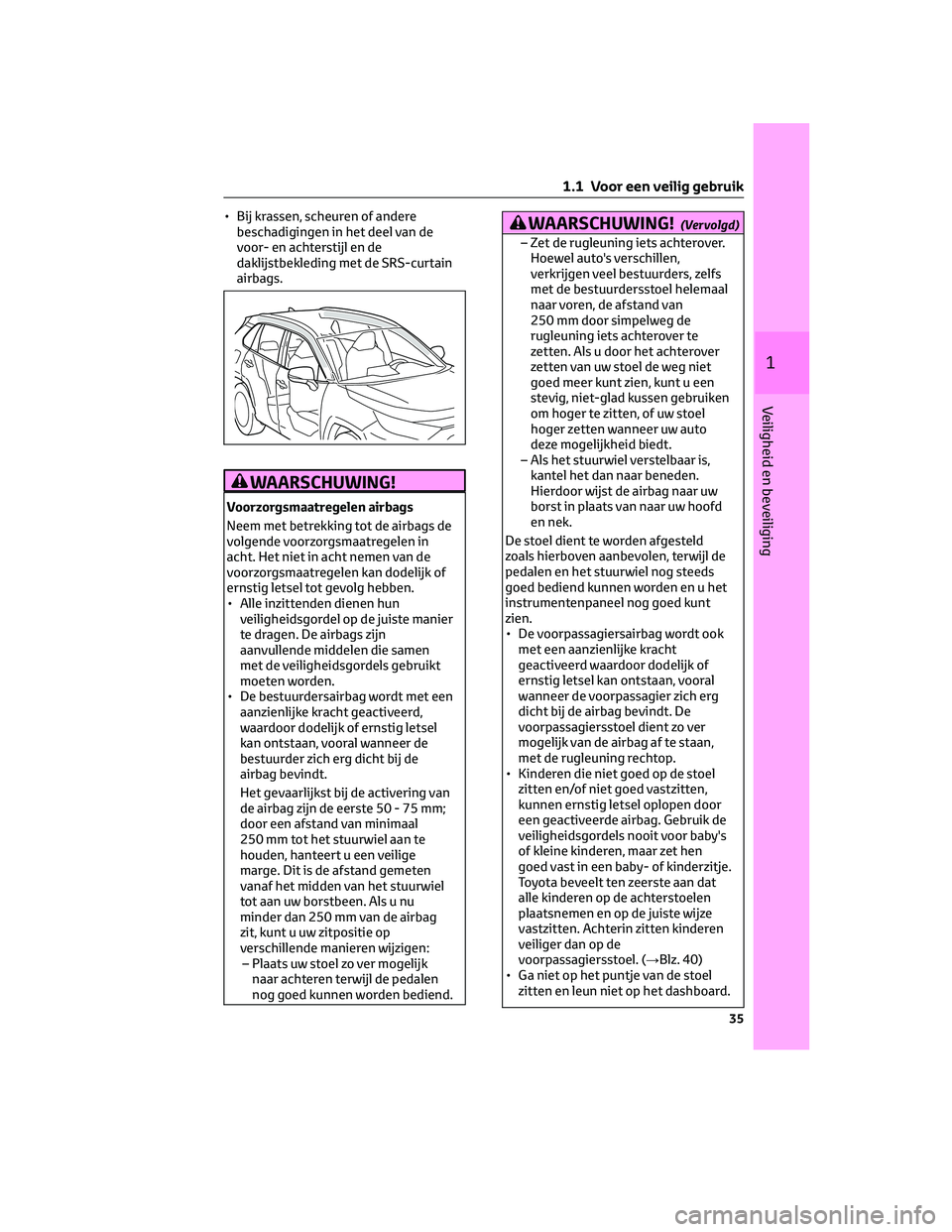

• Bij krassen, scheuren of andere
beschadigingen in het deel van de
voor- en achterstijl en de
daklijstbekleding met de SRS-curtain
airbags.
WAARSCHUWING!
Voorzorgsmaatregelen airbags
Neem met betrekking tot de airbags de
volgende voorzorgsmaatregelen in
acht. Het niet in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Alle inzittenden dienen hun
veiligheidsgordel op de juiste manier
te dragen. De airbags zijn
aanvullende middelen die samen
met de veiligheidsgordels gebruikt
moeten worden.
• De bestuurdersairbag wordt met een
aanzienlijke kracht geactiveerd,
waardoor dodelijk of ernstig letsel
kan ontstaan, vooral wanneer de
bestuurder zich erg dicht bij de
airbag bevindt.
Het gevaarlijkst bij de activering van
de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal
250 mm tot het stuurwiel aan te
houden, hanteert u een veilige
marge. Dit is de afstand gemeten
vanaf het midden van het stuurwiel
tot aan uw borstbeen. Als u nu
minder dan 250 mm van de airbag
zit, kunt u uw zitpositie op
verschillende manieren wijzigen:
– Plaats uw stoel zo ver mogelijk
naar achteren terwijl de pedalen
nog goed kunnen worden bediend.
WAARSCHUWING!(Vervolgd)
– Zet de rugleuning iets achterover.
Hoewel auto's verschillen,
verkrijgen veel bestuurders, zelfs
met de bestuurdersstoel helemaal
naar voren, de afstand van
250 mm door simpelweg de
rugleuning iets achterover te
zetten. Als u door het achterover
zetten van uw stoel de weg niet
goed meer kunt zien, kunt u een
stevig, niet-glad kussen gebruiken
om hoger te zitten, of uw stoel
hoger zetten wanneer uw auto
deze mogelijkheid biedt.
– Als het stuurwiel verstelbaar is,
kantel het dan naar beneden.
Hierdoor wijst de airbag naar uw
borst in plaats van naar uw hoofd
en nek.
De stoel dient te worden afgesteld
zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds
goed bediend kunnen worden en u het
instrumentenpaneel nog goed kunt
zien.
• De voorpassagiersairbag wordt ook
met een aanzienlijke kracht
geactiveerd waardoor dodelijk of
ernstig letsel kan ontstaan, vooral
wanneer de voorpassagier zich erg
dicht bij de airbag bevindt. De
voorpassagiersstoel dient zo ver
mogelijk van de airbag af te staan,
met de rugleuning rechtop.
• Kinderen die niet goed op de stoel
zitten en/of niet goed vastzitten,
kunnen ernstig letsel oplopen door
een geactiveerde airbag. Gebruik de
veiligheidsgordels nooit voor baby's
of kleine kinderen, maar zet hen
goed vast in een baby- of kinderzitje.
Toyota beveelt ten zeerste aan dat
alle kinderen op de achterstoelen
plaatsnemen en op de juiste wijze
vastzitten. Achterin zitten kinderen
veiliger dan op de
voorpassagiersstoel. (→Blz. 40)
• Ga niet op het puntje van de stoel
zitten en leun niet op het dashboard.
1 .1 Voor een veilig gebruik
35
1
Veiligheid en beveiliging

WAARSCHUWING!(Vervolgd)

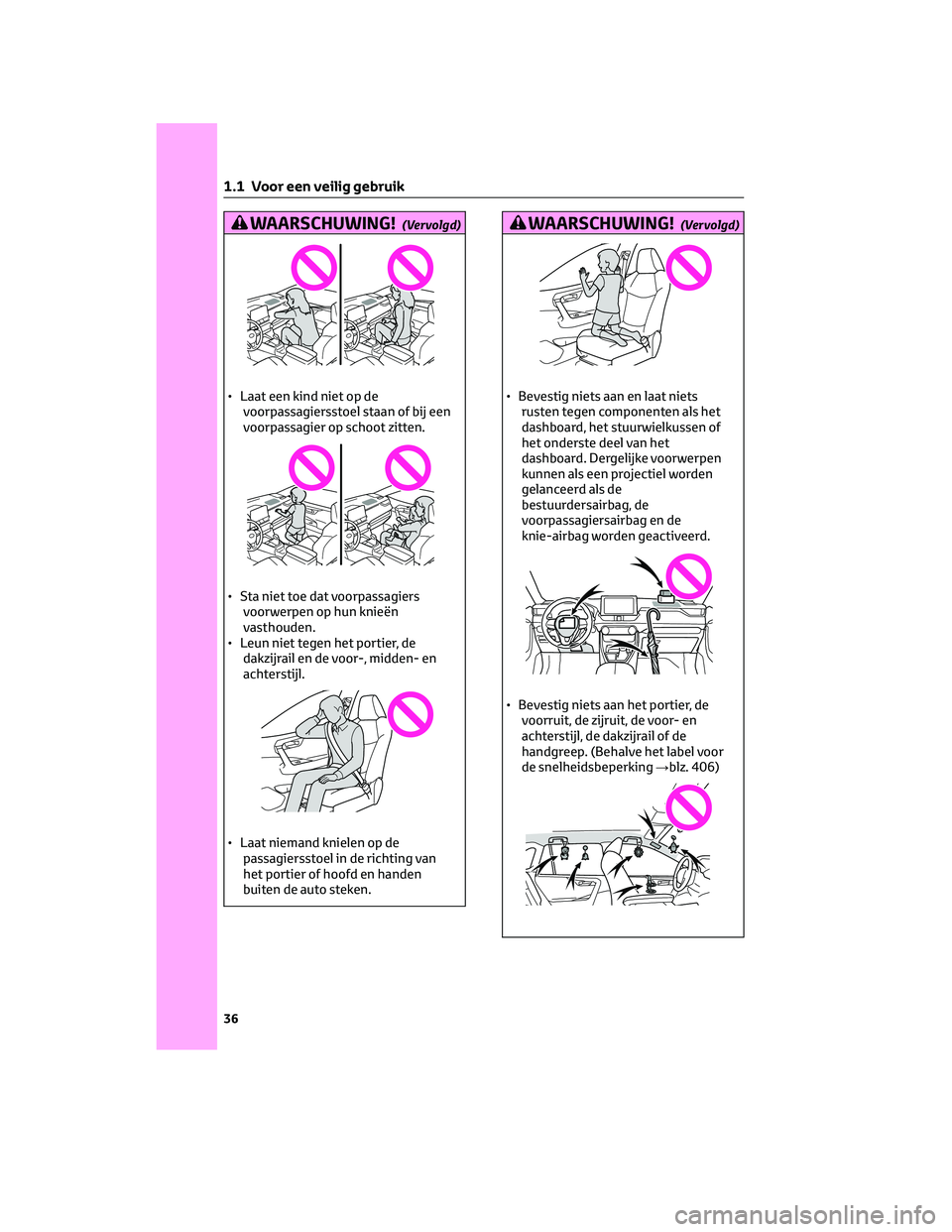

• Laat een kind niet op de
voorpassagiersstoel staan of bij een
voorpassagier op schoot zitten.
• Sta niet toe dat voorpassagiers
voorwerpen op hun knieën
vasthouden.
• Leun niet tegen het portier, de
dakzijrail en de voor-, midden- en
achterstijl.
• Laat niemand knielen op de
passagiersstoel in de richting van
het portier of hoofd en handen
buiten de auto steken.
WAARSCHUWING!(Vervolgd)
• Bevestig niets aan en laat niets
rusten tegen componenten als het
dashboard, het stuurwielkussen of
het onderste deel van het
dashboard. Dergelijke voorwerpen
kunnen als een projectiel worden
gelanceerd als de
bestuurdersairbag, de
voorpassagiersairbag en de
knie-airbag worden geactiveerd.
• Bevestig niets aan het portier, de
voorruit, de zijruit, de voor- en
achterstijl, de dakzijrail of de
handgreep. (Behalve het label voor
de snelheidsbeperking→blz. 406)
1 .1 Voor een veilig gebruik
36

WAARSCHUWING!(Vervolgd)

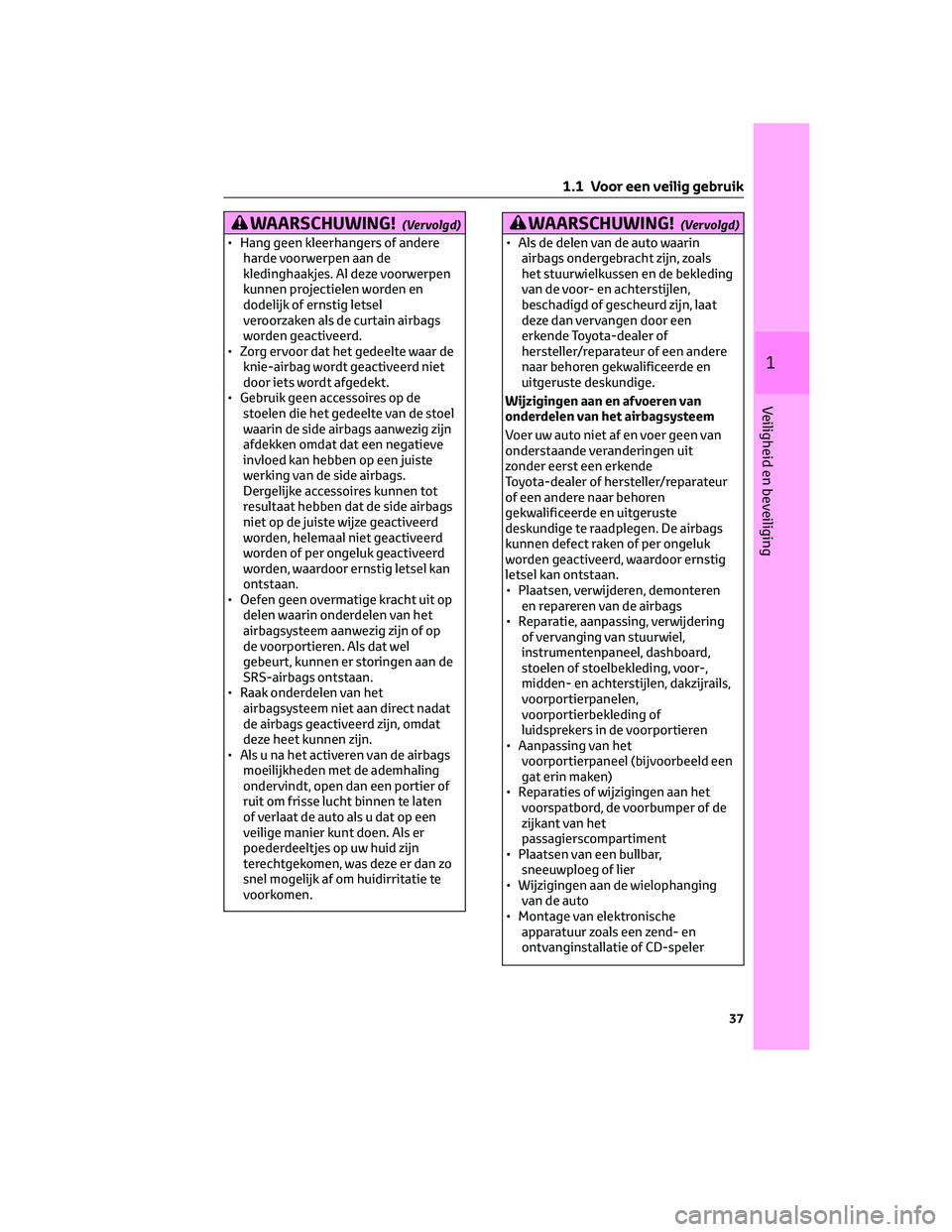

• Hang geen kleerhangers of andere
harde voorwerpen aan de
kledinghaakjes. Al deze voorwerpen
kunnen projectielen worden en
dodelijk of ernstig letsel
veroorzaken als de curtain airbags
worden geactiveerd.
• Zorg ervoor dat het gedeelte waar de
knie-airbag wordt geactiveerd niet
door iets wordt afgedekt.
• Gebruik geen accessoires op de
stoelen die het gedeelte van de stoel
waarin de side airbags aanwezig zijn
afdekken omdat dat een negatieve
invloed kan hebben op een juiste
werking van de side airbags.
Dergelijke accessoires kunnen tot
resultaat hebben dat de side airbags
niet op de juiste wijze geactiveerd
worden, helemaal niet geactiveerd
worden of per ongeluk geactiveerd
worden, waardoor ernstig letsel kan
ontstaan.
• Oefen geen overmatige kracht uit op
delen waarin onderdelen van het
airbagsysteem aanwezig zijn of op
de voorportieren. Als dat wel
gebeurt, kunnen er storingen aan de
SRS-airbags ontstaan.
• Raak onderdelen van het
airbagsysteem niet aan direct nadat
de airbags geactiveerd zijn, omdat
deze heet kunnen zijn.
• Als u na het activeren van de airbags
moeilijkheden met de ademhaling
ondervindt, open dan een portier of
ruit om frisse lucht binnen te laten
of verlaat de auto als u dat op een
veilige manier kunt doen. Als er
poederdeeltjes op uw huid zijn
terechtgekomen, was deze er dan zo
snel mogelijk af om huidirritatie te
voorkomen.
WAARSCHUWING!(Vervolgd)
• Als de delen van de auto waarin
airbags ondergebracht zijn, zoals
het stuurwielkussen en de bekleding
van de voor- en achterstijlen,
beschadigd of gescheurd zijn, laat
deze dan vervangen door een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Wijzigingen aan en afvoeren van
onderdelen van het airbagsysteem
Voer uw auto niet af en voer geen van
onderstaande veranderingen uit
zonder eerst een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige te raadplegen. De airbags
kunnen defect raken of per ongeluk
worden geactiveerd, waardoor ernstig
letsel kan ontstaan.
• Plaatsen, verwijderen, demonteren
en repareren van de airbags
• Reparatie, aanpassing, verwijdering
of vervanging van stuurwiel,
instrumentenpaneel, dashboard,
stoelen of stoelbekleding, voor-,
midden- en achterstijlen, dakzijrails,
voorportierpanelen,
voorportierbekleding of
luidsprekers in de voorportieren
• Aanpassing van het
voorportierpaneel (bijvoorbeeld een
gat erin maken)
• Reparaties of wijzigingen aan het
voorspatbord, de voorbumper of de
zijkant van het
passagierscompartiment
• Plaatsen van een bullbar,
sneeuwploeg of lier
• Wijzigingen aan de wielophanging
van de auto
• Montage van elektronische
apparatuur zoals een zend- en
ontvanginstallatie of CD-speler
1 .1 Voor een veilig gebruik
37
1
Veiligheid en beveiliging

OPMERKING(Vervolgd)

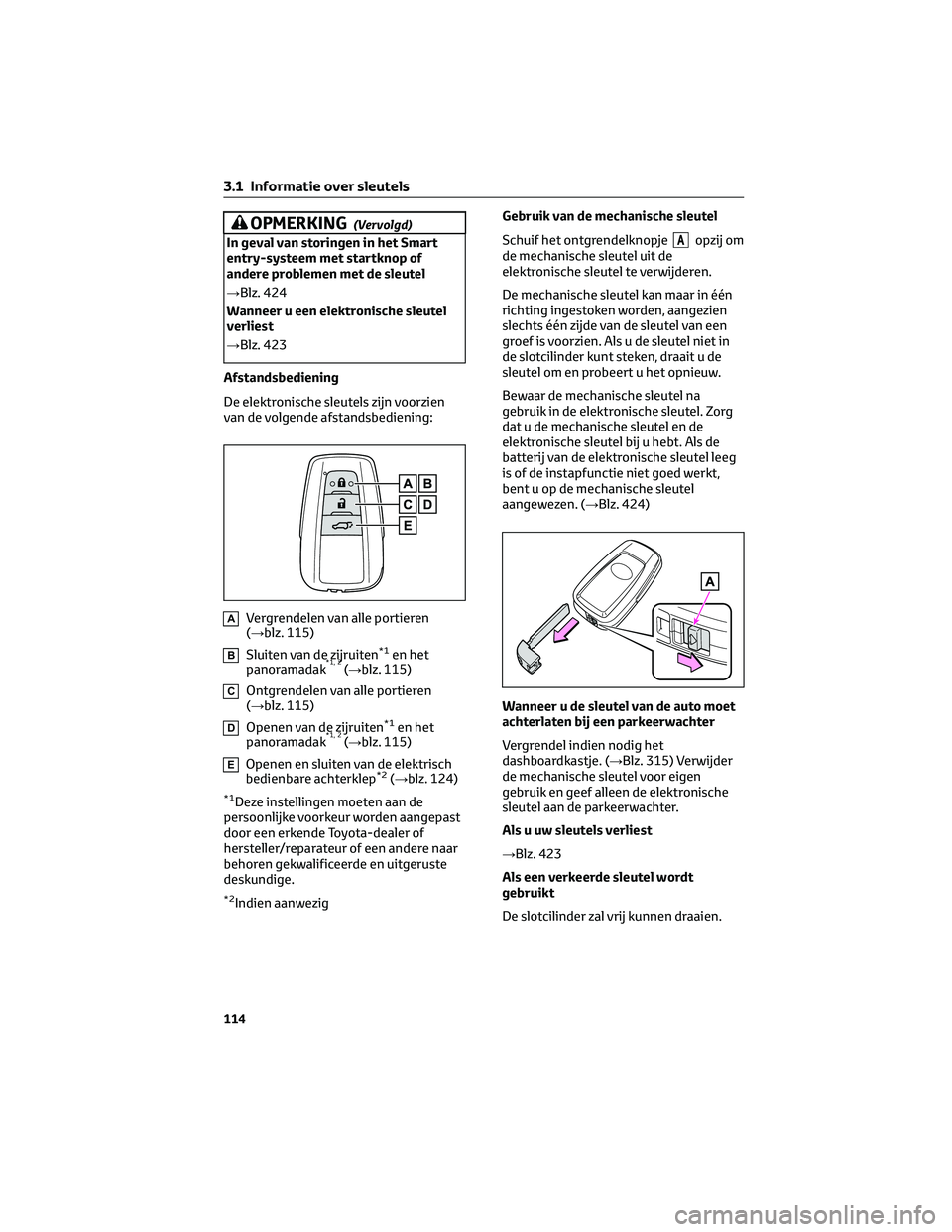

In geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
→Blz. 424
Wanneer u een elektronische sleutel
verliest
→Blz. 423
Afstandsbediening
De elektronische sleutels zijn voorzien
van de volgende afstandsbediening:
AVergrendelen van alle portieren
(→blz. 115)
BSluiten van de zijruiten*1en het
panoramadak*1, 2(→blz. 115)
COntgrendelen van alle portieren
(→blz. 115)
DOpenen van de zijruiten*1en het
panoramadak*1, 2(→blz. 115)
EOpenen en sluiten van de elektrisch
bedienbare achterklep*2(→blz. 124)
*1Deze instellingen moeten aan de
persoonlijke voorkeur worden aangepast
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*2Indien aanwezigGebruik van de mechanische sleutel
Schuif het ontgrendelknopje
Aopzij om
de mechanische sleutel uit de
elektronische sleutel te verwijderen.
De mechanische sleutel kan maar in één
richting ingestoken worden, aangezien
slechts één zijde van de sleutel van een
groef is voorzien. Als u de sleutel niet in
de slotcilinder kunt steken, draait u de
sleutel om en probeert u het opnieuw.
Bewaar de mechanische sleutel na
gebruik in de elektronische sleutel. Zorg
dat u de mechanische sleutel en de
elektronische sleutel bij u hebt. Als de
batterij van de elektronische sleutel leeg
is of de instapfunctie niet goed werkt,
bent u op de mechanische sleutel
aangewezen. (→Blz. 424)
Wanneer u de sleutel van de auto moet
achterlaten bij een parkeerwachter
Vergrendel indien nodig het
dashboardkastje. (→Blz. 315) Verwijder
de mechanische sleutel voor eigen
gebruik en geef alleen de elektronische
sleutel aan de parkeerwachter.
Als u uw sleutels verliest
→Blz. 423
Als een verkeerde sleutel wordt
gebruikt
De slotcilinder zal vrij kunnen draaien.
3.1 Informatie over sleutels
114

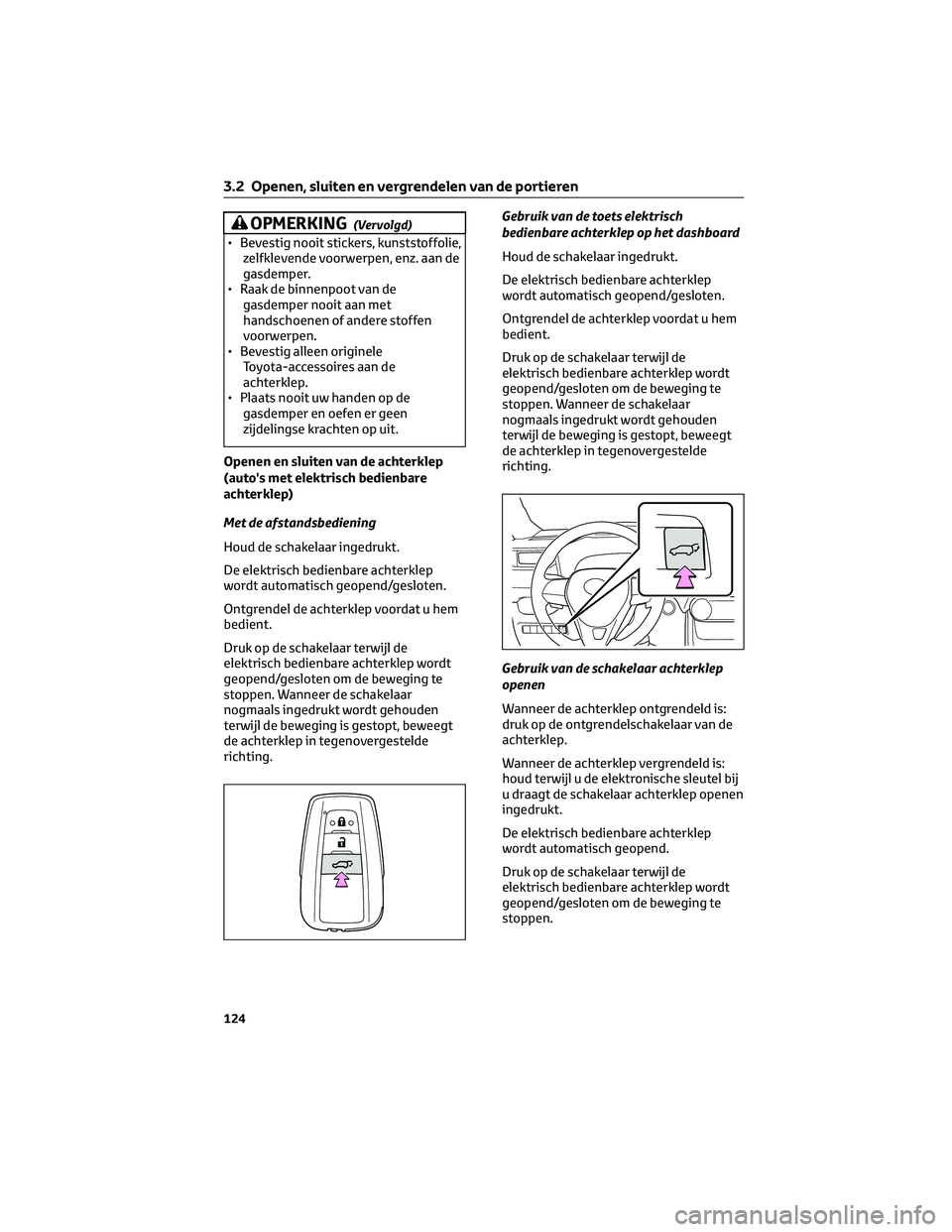

OPMERKING(Vervolgd)
• Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
gasdemper.
• Raak de binnenpoot van de
gasdemper nooit aan met
handschoenen of andere stoffen
voorwerpen.
• Bevestig alleen originele
Toyota-accessoires aan de
achterklep.
• Plaats nooit uw handen op de
gasdemper en oefen er geen
zijdelingse krachten op uit.
Openen en sluiten van de achterklep
(auto's met elektrisch bedienbare
achterklep)
Met de afstandsbediening
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep
wordt automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de
elektrisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen. Wanneer de schakelaar
nogmaals ingedrukt wordt gehouden
terwijl de beweging is gestopt, beweegt
de achterklep in tegenovergestelde
richting.Gebruik van de toets elektrisch
bedienbare achterklep op het dashboard
Houd de schakelaar ingedrukt.
De elektrisch bedienbare achterklep
wordt automatisch geopend/gesloten.
Ontgrendel de achterklep voordat u hem
bedient.
Druk op de schakelaar terwijl de
elektrisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen. Wanneer de schakelaar
nogmaals ingedrukt wordt gehouden
terwijl de beweging is gestopt, beweegt
de achterklep in tegenovergestelde
richting.
Gebruik van de schakelaar achterklep
openen
Wanneer de achterklep ontgrendeld is:
druk op de ontgrendelschakelaar van de
achterklep.
Wanneer de achterklep vergrendeld is:
houd terwijl u de elektronische sleutel bij
u draagt de schakelaar achterklep openen
ingedrukt.
De elektrisch bedienbare achterklep
wordt automatisch geopend.
Druk op de schakelaar terwijl de
elektrisch bedienbare achterklep wordt
geopend/gesloten om de beweging te
stoppen.
3.2 Openen, sluiten en vergrendelen van de portieren
124

– Computers of pda's
– Digitale audioapparatuur
– Draagbare spelcomputers
• Als een metalen coating of metalen
voorwerpen aan de achterruit zijn
bevestigd
• Wanneer de elektronische sleutel in
de buurt van een batterijlader of
elektronische apparaten wordt
gehouden
• Wanneer u parkeert op een
parkeerplaats met een
betaalautomaat (Radiogolven die
worden gebruikt om auto's te
signaleren beïnvloeden mogelijk het
Smart entry-systeem met startknop.)
Aanwijzing voor de instapfunctie
(indien aanwezig)
• Zelfs als de elektronische sleutel zich
binnen het detectiegebied bevindt,
werkt het systeem in de volgende
gevallen mogelijk niet juist:
– De elektronische sleutel bevindt
zich te dicht bij de ruit of
buitenportiergreep, te dicht bij de
grond of te hoog als de portieren
worden vergrendeld of ontgrendeld.
– De elektronische sleutel ligt op het
dashboard, op de bagageafdekking,
op de vloer of in een portiervak of
het dashboardkastje wanneer het
hybridesysteem wordt gestart of de
stand van het contact wordt
gewijzigd.
• Laat de elektronische sleutel niet
boven op het dashboard of in de buurt
van de portiervakken liggen wanneer
u de auto verlaat. Afhankelijk van de
ontvangst van de radiogolven wordt
door de antenne mogelijk
waargenomen dat de sleutel zich
buiten de auto bevindt en kunnen de
portieren worden vergrendeld vanaf
de buitenzijde, waardoor de
elektronische sleutel mogelijk in de
auto wordt opgesloten.
• Zolang de elektronische sleutel zich
binnen het detectiegebied bevindt,kunnen de portieren door een
willekeurige persoon worden
vergrendeld en ontgrendeld. De auto
kan echter alleen worden ontgrendeld
via de portieren die de elektronische
sleutel signaleren.
• Zelfs als de elektronische sleutel zich
buiten de auto bevindt, kan het
hybridesysteem mogelijk worden
gestart als de elektronische sleutel
zich in de buurt van de ruit bevindt.
• De portieren worden mogelijk
ontgrendeld als er een grote
hoeveelheid water op de portiergreep
terechtkomt, bijvoorbeeld tijdens een
zware regenbui of in een wasstraat,
wanneer de elektronische sleutel zich
binnen het detectiegebied bevindt.
(Als de portieren niet worden
geopend en gesloten, worden deze na
ongeveer 30 seconden automatisch
weer vergrendeld.)
• Als de afstandsbediening wordt
gebruikt om de portieren te
vergrendelen terwijl de elektronische
sleutel zich in de nabijheid van de auto
bevindt, bestaat de mogelijkheid dat
de portieren niet ontgrendeld worden
door de instapfunctie. (Gebruik de
afstandsbediening om de portieren te
ontgrendelen.)
• Wanneer u de vergrendelsensor
aanraakt terwijl u handschoenen
draagt, kan de reactie van het systeem
trager zijn of worden de portieren
mogelijk niet ontgrendeld. Trek uw
handschoenen uit en raak de
vergrendelsensor opnieuw aan.
• Wanneer de vergrendelactie is
uitgevoerd met de vergrendelsensor,
worden maximaal tweemaal achter
elkaar identificatiesignalen getoond.
Vervolgens worden geen
identificatiesignalen gegeven.
• Als de portiergreep nat wordt terwijl
de elektronische sleutel zich binnen
het werkzame gebied bevindt, kan het
portier herhaaldelijk worden
3.2 Openen, sluiten en vergrendelen van de portieren
137
3
Voordat u gaat rijden

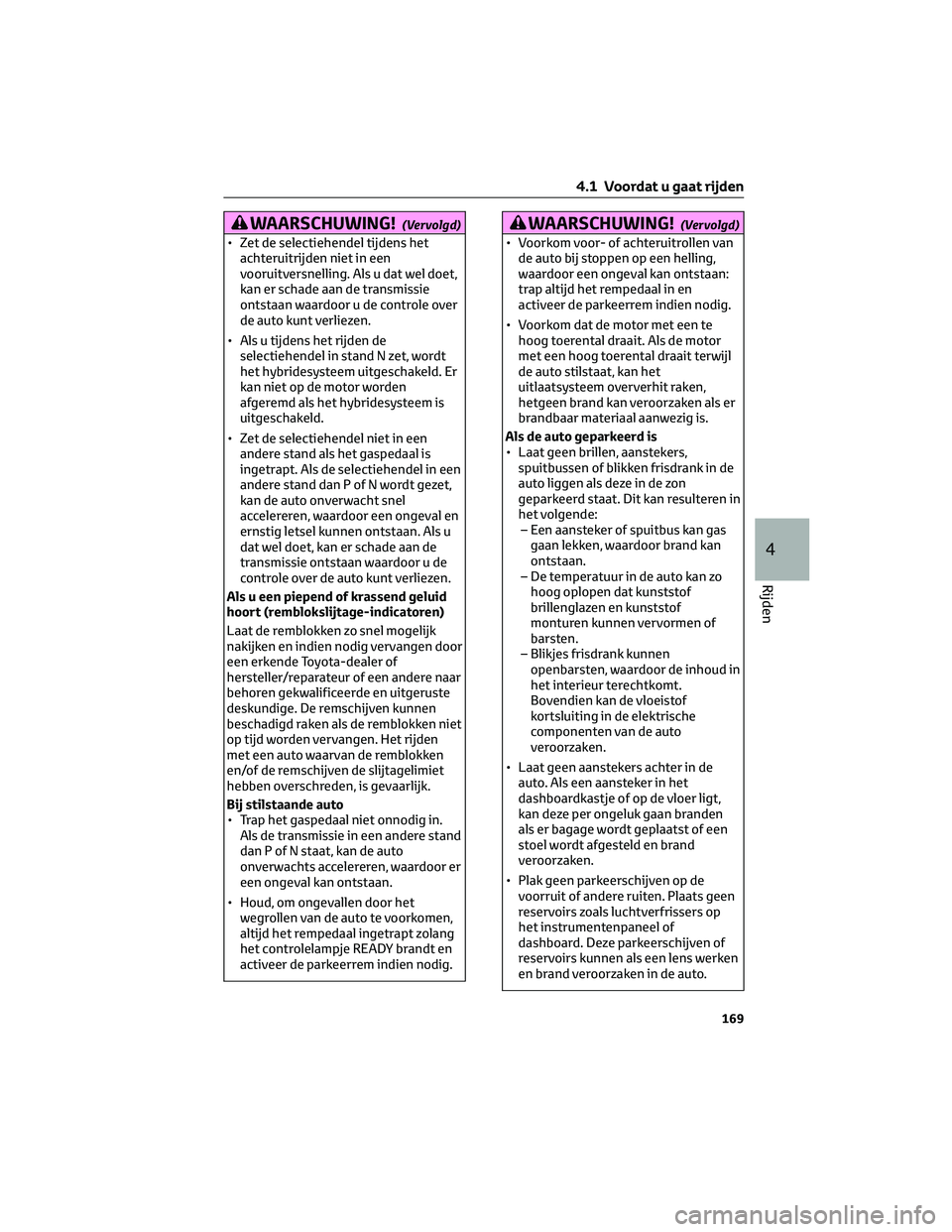

WAARSCHUWING!(Vervolgd)
• Zet de selectiehendel tijdens het
achteruitrijden niet in een
vooruitversnelling. Als u dat wel doet,
kan er schade aan de transmissie
ontstaan waardoor u de controle over
de auto kunt verliezen.
• Als u tijdens het rijden de
selectiehendel in stand N zet, wordt
het hybridesysteem uitgeschakeld. Er
kan niet op de motor worden
afgeremd als het hybridesysteem is
uitgeschakeld.
• Zet de selectiehendel niet in een
andere stand als het gaspedaal is
ingetrapt. Als de selectiehendel in een
andere stand dan P of N wordt gezet,
kan de auto onverwacht snel
accelereren, waardoor een ongeval en
ernstig letsel kunnen ontstaan. Als u
dat wel doet, kan er schade aan de
transmissie ontstaan waardoor u de
controle over de auto kunt verliezen.
Als u een piepend of krassend geluid
hoort (remblokslijtage-indicatoren)
Laat de remblokken zo snel mogelijk
nakijken en indien nodig vervangen door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. De remschijven kunnen
beschadigd raken als de remblokken niet
op tijd worden vervangen. Het rijden
met een auto waarvan de remblokken
en/of de remschijven de slijtagelimiet
hebben overschreden, is gevaarlijk.
Bij stilstaande auto
• Trap het gaspedaal niet onnodig in.
Als de transmissie in een andere stand
dan P of N staat, kan de auto
onverwachts accelereren, waardoor er
een ongeval kan ontstaan.
• Houd, om ongevallen door het
wegrollen van de auto te voorkomen,
altijd het rempedaal ingetrapt zolang
het controlelampje READY brandt en
activeer de parkeerrem indien nodig.
WAARSCHUWING!(Vervolgd)
• Voorkom voor- of achteruitrollen van
de auto bij stoppen op een helling,
waardoor een ongeval kan ontstaan:
trap altijd het rempedaal in en
activeer de parkeerrem indien nodig.
• Voorkom dat de motor met een te
hoog toerental draait. Als de motor
met een hoog toerental draait terwijl
de auto stilstaat, kan het
uitlaatsysteem oververhit raken,
hetgeen brand kan veroorzaken als er
brandbaar materiaal aanwezig is.
Als de auto geparkeerd is
• Laat geen brillen, aanstekers,
spuitbussen of blikken frisdrank in de
auto liggen als deze in de zon
geparkeerd staat. Dit kan resulteren in
het volgende:
– Een aansteker of spuitbus kan gas
gaan lekken, waardoor brand kan
ontstaan.
– De temperatuur in de auto kan zo
hoog oplopen dat kunststof
brillenglazen en kunststof
monturen kunnen vervormen of
barsten.
– Blikjes frisdrank kunnen
openbarsten, waardoor de inhoud in
het interieur terechtkomt.
Bovendien kan de vloeistof
kortsluiting in de elektrische
componenten van de auto
veroorzaken.
• Laat geen aanstekers achter in de
auto. Als een aansteker in het
dashboardkastje of op de vloer ligt,
kan deze per ongeluk gaan branden
als er bagage wordt geplaatst of een
stoel wordt afgesteld en brand
veroorzaken.
• Plak geen parkeerschijven op de
voorruit of andere ruiten. Plaats geen
reservoirs zoals luchtverfrissers op
het instrumentenpaneel of
dashboard. Deze parkeerschijven of
reservoirs kunnen als een lens werken
en brand veroorzaken in de auto.
4.1 Voordat u gaat rijden
169
4
Rijden
