Page 3 of 602

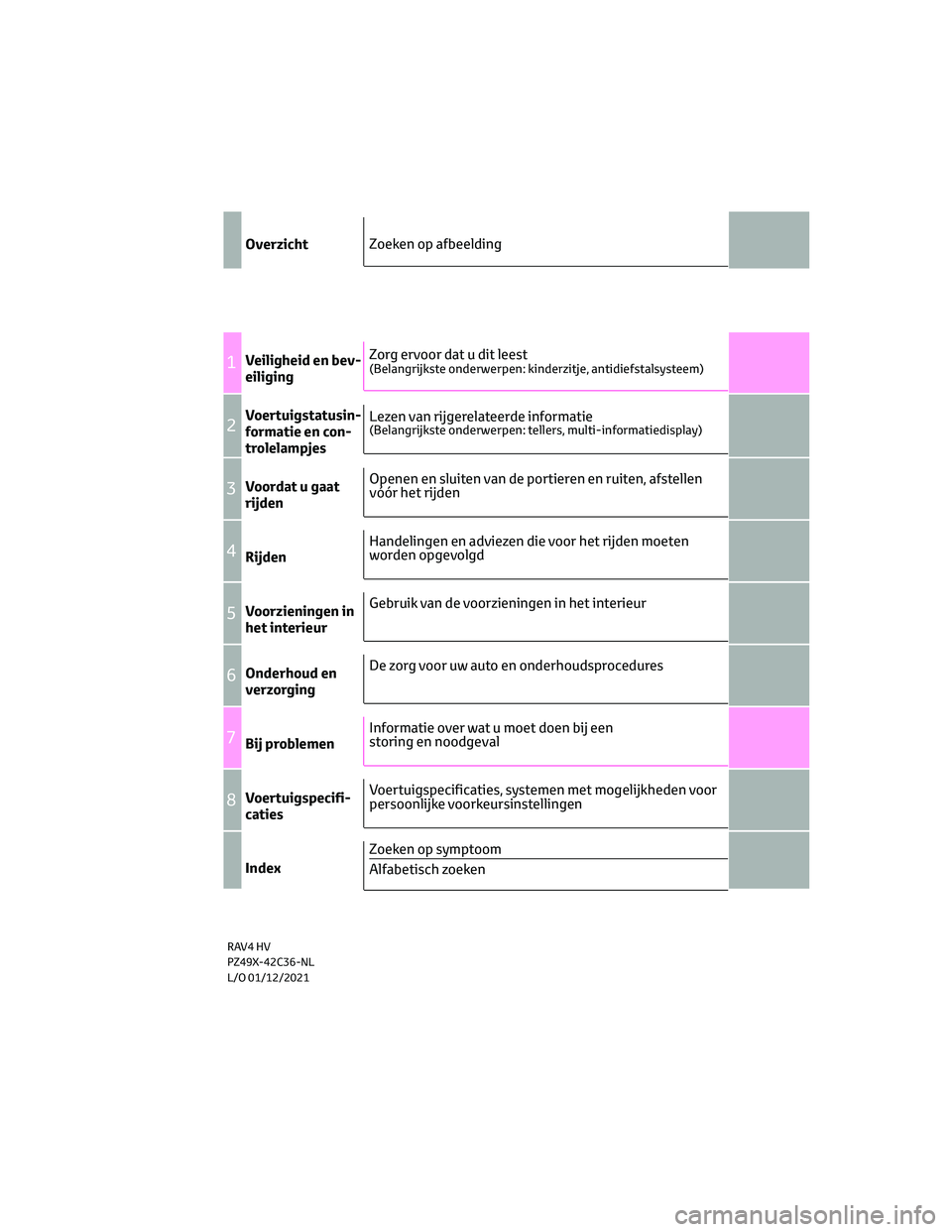

Overzicht
1Veiligheid en bev-
eiliging
2Voertuigstatusin-
formatie en con-
trolelampjes
3Voordat u gaat
rijden
4Rijden
5Voorzieningen in
het interieur
6Onderhoud en
verzorging
7Bij problemen
8Voertuigspecifi-
caties
Index
Zoeken op afbeelding
Zorg ervoor dat u dit leest
(Belangrijkste onderwerpen: kinderzitje, antidiefstalsysteem)
Lezen van rijgerelateerde informatie(Belangrijkste onderwerpen: tellers, multi-informatiedisplay)
Openen en sluiten van de portieren en ruiten, afstellen
vóór het rijden
Handelingen en adviezen die voor het rijden moeten
worden opgevolgd
Gebruik van de voorzieningen in het interieur
De zorg voor uw auto en onderhoudsprocedures
Informatie over wat u moet doen bij een
storing en noodgeval
Voertuigspecificaties, systemen met mogelijkheden voor
persoonlijke voorkeursinstellingen
Zoeken op symptoom
Alfabetisch zoeken
RAV4 HV
PZ49X-42C36-NL
L/O 01/12/2021
Page 4 of 602

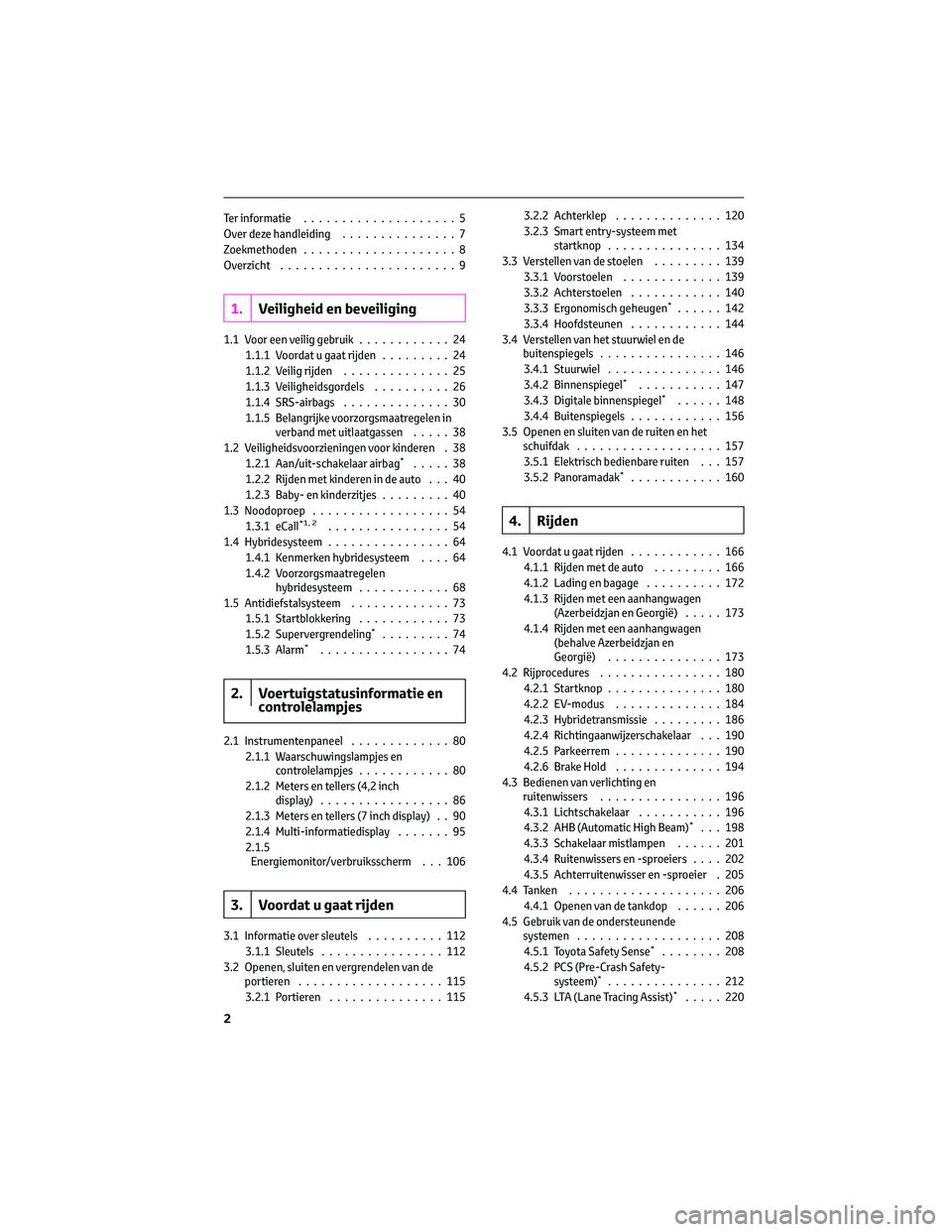

Ter informatie....................5
Over deze handleiding...............7
Zoekmethoden....................8
Overzicht.......................9
1.Veiligheid en beveiliging
1.1 Voor een veilig gebruik............24
1.1.1 Voordat u gaat rijden.........24
1.1.2 Veilig rijden..............25
1.1.3 Veiligheidsgordels..........26
1.1.4 SRS-airbags..............30
1.1.5 Belangrijke voorzorgsmaatregelen in
verband met uitlaatgassen.....38
1.2 Veiligheidsvoorzieningen voor kinderen . 38
1.2.1 Aan/uit-schakelaar airbag
*.....38
1.2.2 Rijden met kinderen in de auto . . . 40
1.2.3 Baby- en kinderzitjes.........40
1.3 Noodoproep..................54
1.3.1 eCall
*1, 2................54
1.4 Hybridesysteem................64
1.4.1 Kenmerken hybridesysteem....64
1.4.2 Voorzorgsmaatregelen
hybridesysteem............68
1.5 Antidiefstalsysteem.............73
1.5.1 Startblokkering............73
1.5.2 Supervergrendeling
*.........74
1.5.3 Alarm*.................74
2. Voertuigstatusinformatie en
controlelampjes

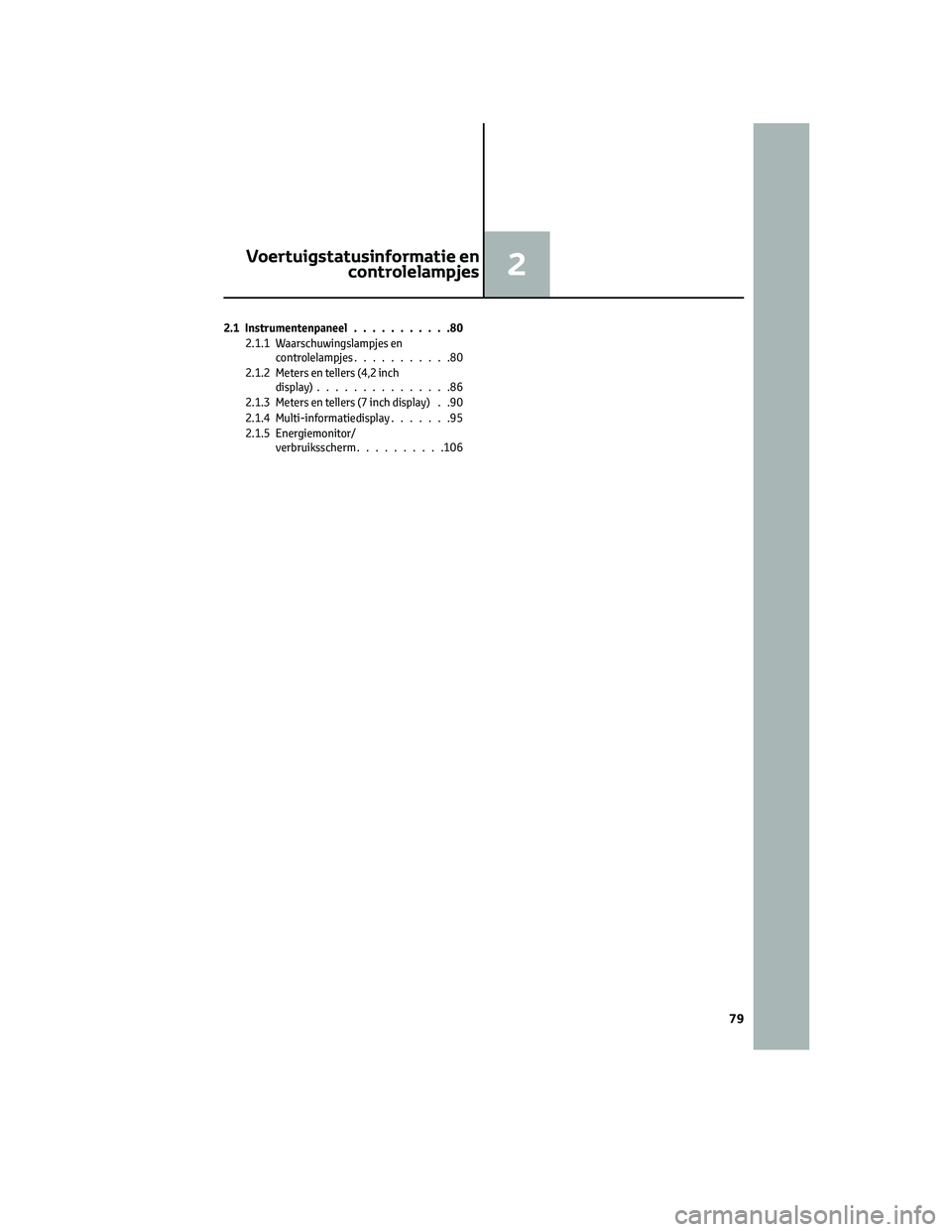

2.1 Instrumentenpaneel.............80

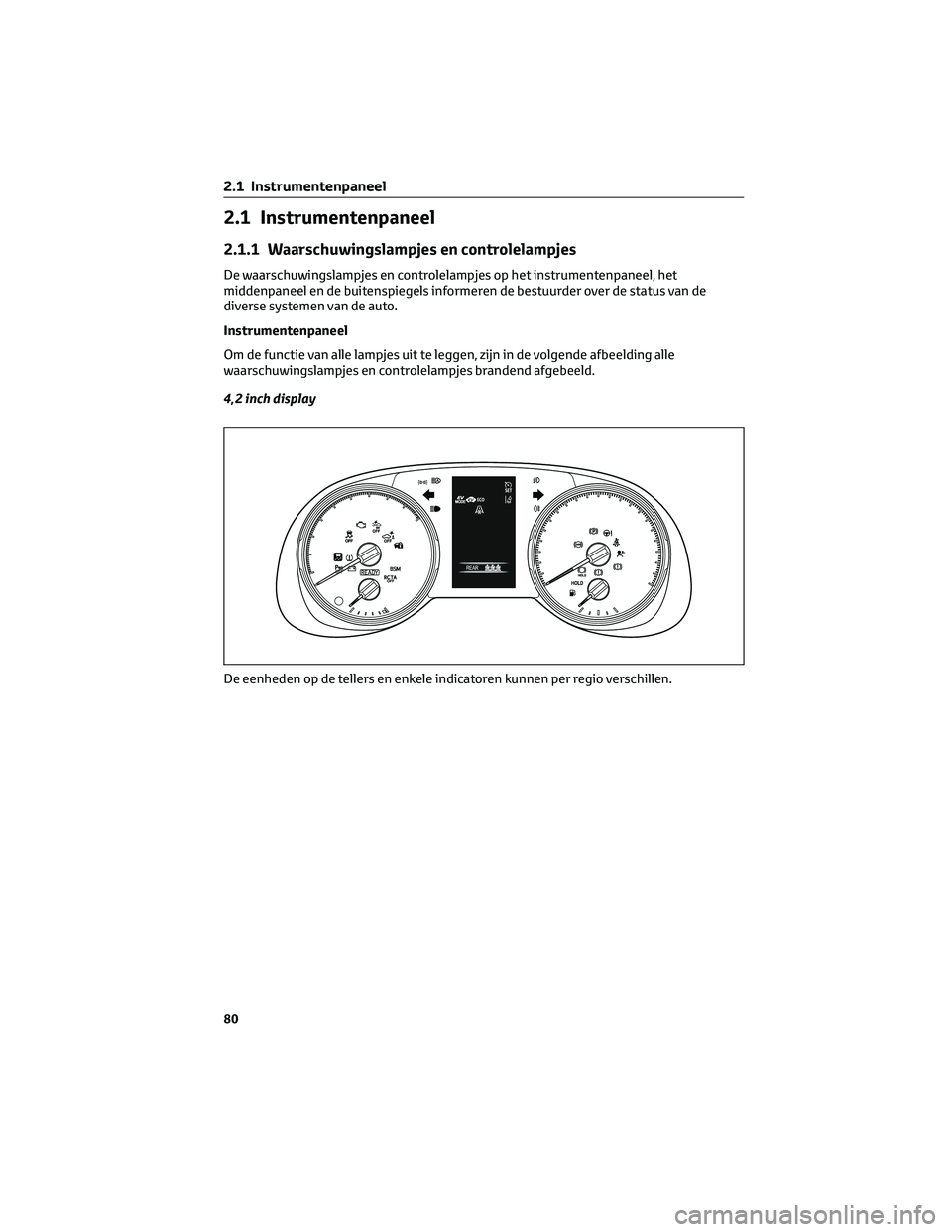

2.1.1 Waarschuwingslampjes en
controlelampjes............80
2.1.2 Meters en tellers (4,2 inch
display).................86
2.1.3 Meters en tellers (7 inch display) . . 90
2.1.4 Multi-informatiedisplay.......95
2.1.5
Energiemonitor/verbruiksscherm . . . 106
3. Voordat u gaat rijden
3.1 Informatie over sleutels..........112
3.1.1 Sleutels................112
3.2 Openen, sluiten en vergrendelen van de
portieren...................115
3.2.1 Portieren...............1153.2.2 Achterklep..............120
3.2.3 Smart entry-systeem met
startknop...............134
3.3 Verstellen van de stoelen.........139
3.3.1 Voorstoelen.............139
3.3.2 Achterstoelen............140
3.3.3 Ergonomisch geheugen
*......142
3.3.4 Hoofdsteunen............144
3.4 Verstellen van het stuurwiel en de
buitenspiegels................146
3.4.1 Stuurwiel...............146
3.4.2 Binnenspiegel
*...........147
3.4.3 Digitale binnenspiegel*......148
3.4.4 Buitenspiegels............156
3.5 Openen en sluiten van de ruiten en het
schuifdak...................157
3.5.1 Elektrisch bedienbare ruiten . . . 157
3.5.2 Panoramadak
*............160
4. Rijden
4.1 Voordat u gaat rijden............166
4.1.1 Rijden met de auto.........166
4.1.2 Lading en bagage..........172
4.1.3 Rijden met een aanhangwagen
(Azerbeidzjan en Georgië).....173
4.1.4 Rijden met een aanhangwagen
(behalve Azerbeidzjan en
Georgië)...............173
4.2 Rijprocedures................180
4.2.1 Startknop...............180
4.2.2 EV-modus..............184
4.2.3 Hybridetransmissie.........186
4.2.4 Richtingaanwijzerschakelaar . . . 190
4.2.5 Parkeerrem..............190
4.2.6 Brake Hold..............194
4.3 Bedienen van verlichting en
ruitenwissers................196
4.3.1 Lichtschakelaar...........196
4.3.2 AHB (Automatic High Beam)
*...198
4.3.3 Schakelaar mistlampen......201
4.3.4 Ruitenwissers en -sproeiers....202
4.3.5 Achterruitenwisser en -sproeier . 205
4.4Tanken ....................206
4.4.1 Openen van de tankdop......206
4.5 Gebruik van de ondersteunende
systemen...................208
4.5.1 Toyota Safety Sense
*........208
4.5.2 PCS (Pre-Crash Safety-
systeem)
*...............212
4.5.3 LTA (Lane Tracing Assist)*.....220
2
Page 13 of 602

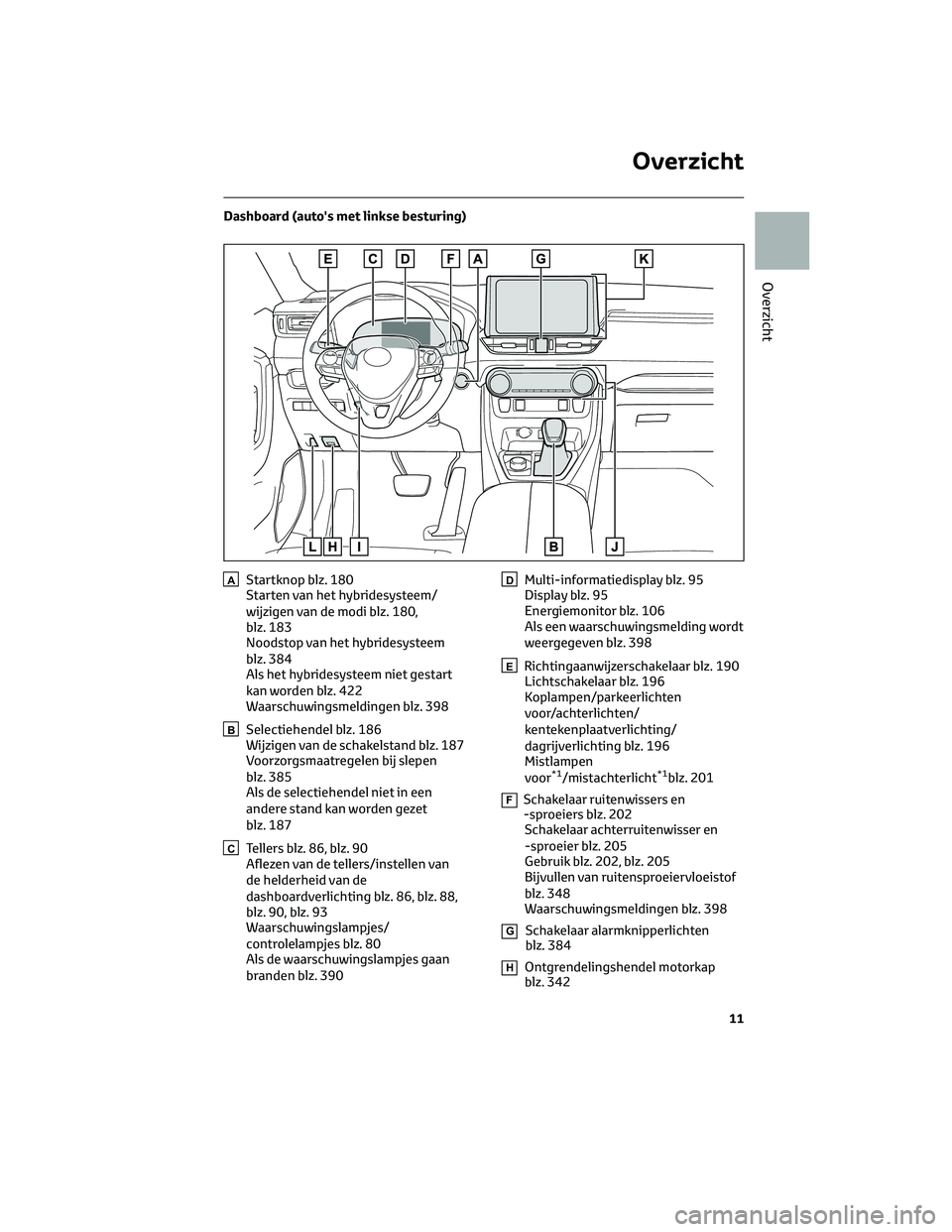

Dashboard (auto's met linkse besturing)
AStartknop blz. 180
Starten van het hybridesysteem/
wijzigen van de modi blz. 180,
blz. 183
Noodstop van het hybridesysteem
blz. 384
Als het hybridesysteem niet gestart
kan worden blz. 422
Waarschuwingsmeldingen blz. 398
BSelectiehendel blz. 186
Wijzigen van de schakelstand blz. 187
Voorzorgsmaatregelen bij slepen
blz. 385
Als de selectiehendel niet in een
andere stand kan worden gezet
blz. 187
CTellers blz. 86, blz. 90
Aflezen van de tellers/instellen van
de helderheid van de
dashboardverlichting blz. 86, blz. 88,
blz. 90, blz. 93
Waarschuwingslampjes/
controlelampjes blz. 80
Als de waarschuwingslampjes gaan
branden blz. 390
DMulti-informatiedisplay blz. 95
Display blz. 95
Energiemonitor blz. 106
Als een waarschuwingsmelding wordt
weergegeven blz. 398
ERichtingaanwijzerschakelaar blz. 190
Lichtschakelaar blz. 196
Koplampen/parkeerlichten
voor/achterlichten/
kentekenplaatverlichting/
dagrijverlichting blz. 196
Mistlampen
voor
*1/mistachterlicht*1blz. 201
FSchakelaar ruitenwissers en
-sproeiers blz. 202
Schakelaar achterruitenwisser en
-sproeier blz. 205
Gebruik blz. 202, blz. 205
Bijvullen van ruitensproeiervloeistof
blz. 348
Waarschuwingsmeldingen blz. 398
GSchakelaar alarmknipperlichten
blz. 384
HOntgrendelingshendel motorkap
blz. 342
Overzicht
11
Overzicht
Page 19 of 602

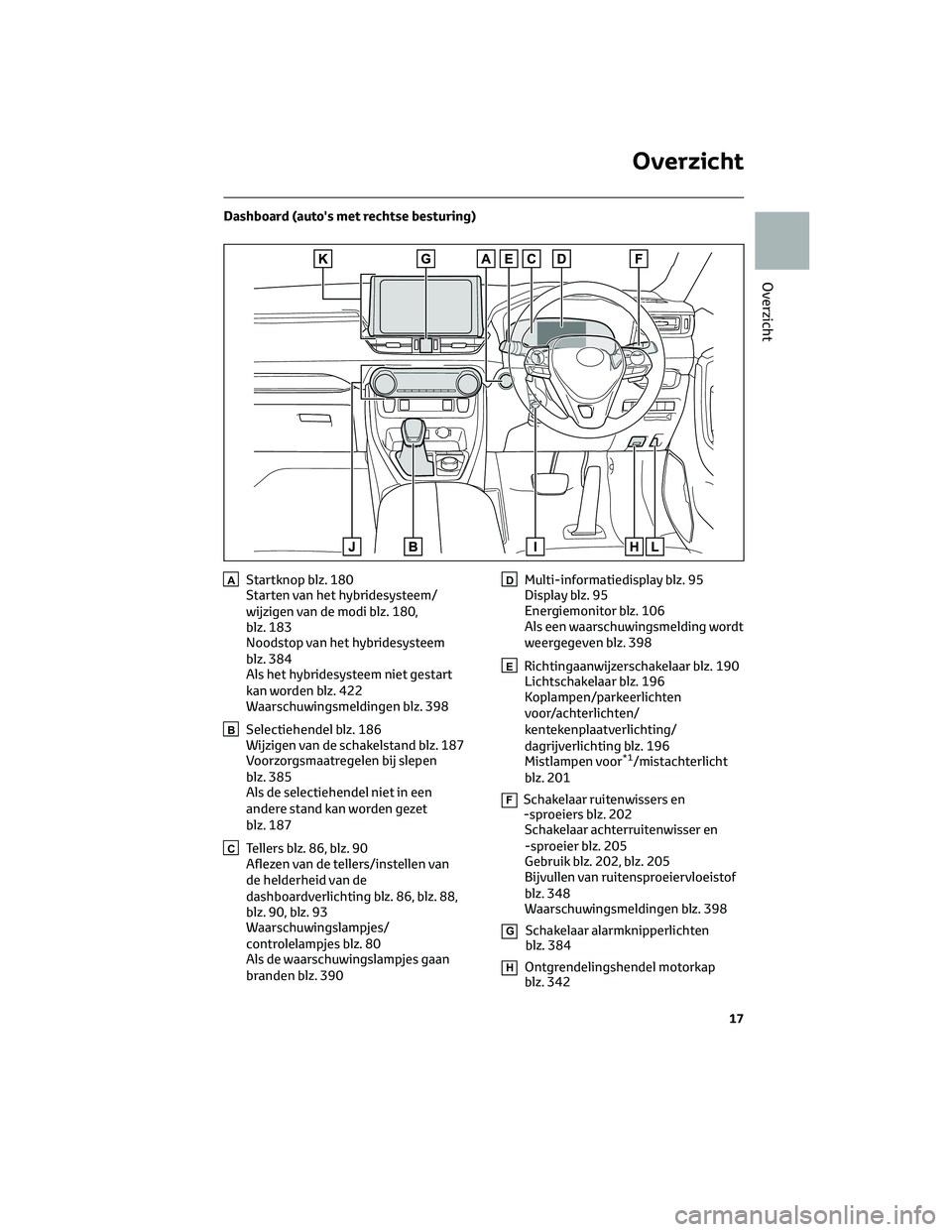

Dashboard (auto's met rechtse besturing)
AStartknop blz. 180
Starten van het hybridesysteem/
wijzigen van de modi blz. 180,
blz. 183
Noodstop van het hybridesysteem
blz. 384
Als het hybridesysteem niet gestart
kan worden blz. 422
Waarschuwingsmeldingen blz. 398
BSelectiehendel blz. 186
Wijzigen van de schakelstand blz. 187
Voorzorgsmaatregelen bij slepen
blz. 385
Als de selectiehendel niet in een
andere stand kan worden gezet
blz. 187
CTellers blz. 86, blz. 90
Aflezen van de tellers/instellen van
de helderheid van de
dashboardverlichting blz. 86, blz. 88,
blz. 90, blz. 93
Waarschuwingslampjes/
controlelampjes blz. 80
Als de waarschuwingslampjes gaan
branden blz. 390
DMulti-informatiedisplay blz. 95
Display blz. 95
Energiemonitor blz. 106
Als een waarschuwingsmelding wordt
weergegeven blz. 398
ERichtingaanwijzerschakelaar blz. 190
Lichtschakelaar blz. 196
Koplampen/parkeerlichten
voor/achterlichten/
kentekenplaatverlichting/
dagrijverlichting blz. 196
Mistlampen voor
*1/mistachterlicht
blz. 201
FSchakelaar ruitenwissers en
-sproeiers blz. 202
Schakelaar achterruitenwisser en
-sproeier blz. 205
Gebruik blz. 202, blz. 205
Bijvullen van ruitensproeiervloeistof
blz. 348
Waarschuwingsmeldingen blz. 398
GSchakelaar alarmknipperlichten
blz. 384
HOntgrendelingshendel motorkap
blz. 342
Overzicht
17
Overzicht
Page 69 of 602

hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Voer de auto niet zelf af.
Akoestisch
voertuigwaarschuwingssysteem
Als u rijdt met uitgeschakelde
benzinemotor, wordt er een geluid, dat
aangepast wordt aan de rijsnelheid,
afgespeeld om mensen in de buurt te
waarschuwen dat de auto nadert. Het
geluid stopt als de rijsnelheid hoger
wordt dan ongeveer 25 km/h.
Akoestisch
voertuigwaarschuwingssysteem
In de volgende gevallen is het
akoestische
voertuigwaarschuwingssysteem mogelijk
moeilijk te horen voor mensen in de
buurt.
• In gebieden met harde
omgevingsgeluiden
• In de wind of regenOok is het akoestische
voertuigwaarschuwingssysteem achter
de auto mogelijk moeilijker te horen dan
vóór de auto omdat het systeem aan de
voorzijde van de auto is geïnstalleerd.
Als “Proximity Notification System
Malfunction Visit Your Dealer”
(Storing in waarschuwingssysteem
naderende auto. Ga naar uw dealer) op
het multi-informatiedisplay wordt
weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1 .4 Hybridesysteem
67
1
Veiligheid en beveiliging
Page 74 of 602

OPMERKING
Ventilatieopening batterijpakket
(tractiebatterij)
• Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de
ventilatieopening blokkeren. Als deze
ventilatieopening wordt afgedekt,
kan het batterijpakket
(tractiebatterij) oververhit raken,
waardoor het laden/ontladen van het
batterijpakket (tractiebatterij)
beperkt kan worden.
• Als er zich stof, enz. heeft verzameld in
de ventilatieopening, maak deze dan
schoon met een stofzuiger om te
voorkomen dat de opening verstopt
raakt.
• Reinig de ventilatieopening
regelmatig om te voorkomen dat
laden/ontladen van het
batterijpakket (tractiebatterij)
beperkt wordt.
• Laat de ventilatieopening niet nat of
vuil worden, anders kan er
kortsluiting ontstaan en kan het
batterijpakket (tractiebatterij)
beschadigd raken.
• Vervoer geen grote hoeveelheden
water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er
water op het batterijpakket
(tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
• Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de
ventilatieopening nog zichtbaar vuil
is, raden wij u aan het filter te reinigen
of vervangen. Voor meer informatie
over het schoonmaken of vervangen
van het filter, zie blz. 363.
OPMERKING(Vervolgd)
• Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay, zitten
de ventilatieopening en het filter
mogelijk verstopt. Raadpleeg blz. 362
voor informatie over het
schoonmaken van de
ventilatieopening.
Uitschakelsysteem voor noodgevallen
Het uitschakelsysteem voor
noodgevallen zorgt ervoor dat het
hoogspanningssysteem en de
brandstofpomp worden uitgeschakeld als
de botsingssensor een aanrijding met
een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om
de kans op een elektrische schok en
brandstoflekkage tot een minimum te
beperken. Als het uitschakelsysteem voor
noodgevallen in werking is getreden,
kunt u uw auto niet meer starten. Neem
voor het herstarten van het
hybridesysteem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
1 .4 Hybridesysteem
72
Page 75 of 602

Waarschuwingsmelding
hybridesysteem
Als er een storing in het hybridesysteem
optreedt, of als het systeem onjuist wordt
bediend, wordt automatisch een melding
weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet.
Probeer in dit geval het systeem opnieuw
te starten. Neem als het controlelampje
READY niet gaat branden contact op met
een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
1.5 Antidiefstalsysteem
1.5.1 Startblokkering
De sleutels van de auto zijn uitgerust met
ingebouwde transponderchips die
voorkomen dat het hybridesysteem
gestart kan worden met een sleutel die
niet in een eerder stadium is
geregistreerd in de computer van de auto.
Laat de sleutels nooit in de auto achter
als u de auto verlaat.Dit systeem is ontworpen om autodiefstal
te voorkomen, maar absolute beveiliging
tegen elke vorm van diefstal kan niet
worden gegarandeerd.
Bedienen van het systeem
Het controlelampje knippert nadat het
contact UIT is gezet, om aan te geven dat
het systeem in werking is. Het
controlelampje gaat uit als het contact in
stand ACC of AAN is gezet om aan te
geven dat het systeem is uitgeschakeld.
Onderhoud van het systeem
De auto is voorzien van een
onderhoudsvrije startblokkering.
Omstandigheden waardoor het
systeem mogelijk niet goed werkt
• Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
• Als de sleutel dicht bij of tegen een
sleutel met ingebouwde
transponderchip van een andere auto
wordt gehoudenOPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
1 .4 Hybridesysteem
73
1
Veiligheid en beveiliging
Page 78 of 602

Door alarmsysteem bediende
portiervergrendeling
In de volgende gevallen worden,
afhankelijk van de situatie, de portieren
automatisch vergrendeld om potentiële
indringers buiten de auto te houden:
• Wanneer een in de auto
achtergebleven persoon het portier
ontgrendelt en het alarm wordt
geactiveerd.
• Terwijl het alarm is geactiveerd,
ontgrendelt een in de auto
achtergebleven persoon het portier.
• Bij het bijladen of vervangen van de
12V-accu.
Persoonlijke voorkeursinstellingen
(indien aanwezig)
Het alarm kan zo worden ingesteld, dat
het wordt uitgeschakeld wanneer de
mechanische sleutel wordt gebruikt om
de auto te ontgrendelen. (Systemen met
mogelijkheden voor persoonlijke
voorkeursinstellingen:→blz. 446)
OPMERKING
Ervoor zorgen dat het systeem goed
werkt
Verander of verwijder het systeem niet.
Na veranderen of verwijderen kan de
juiste werking van het systeem niet
worden gegarandeerd.
Inbraaksensor en hellingsensor
Signalering inbraaksensor en
hellingsensor
• De inbraaksensor signaleert
indringers of een beweging in de auto.
• De hellingsensor signaleert een
verandering van de hoek van de auto
ten opzichte van het wegdek, die
bijvoorbeeld ontstaat als de auto
weggesleept wordt.Dit systeem is ontworpen om diefstal te
voorkomen, maar een optimale
beveiliging tegen elke vorm van inbraak
kan niet worden gegarandeerd.
De inbraaksensor en hellingsensor
instellen
Als het alarm wordt ingeschakeld, worden
de inbraaksensor en de hellingsensor
automatisch ingesteld. (→Blz. 75)
De inbraaksensor en de hellingsensor
uitschakelen
Als u huisdieren of bewegende
voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor en
de hellingsensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren
reageren op bewegingen binnen in de
auto.
1. Zet het contact UIT.
2. Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de
inbraaksensor en de hellingsensor
weer in te schakelen.
Telkens wanneer de inbraaksensor en
de hellingsensor worden
uitgeschakeld/ingeschakeld, wordt er
een melding weergegeven op het
multi-informatiedisplay.
Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
• Het alarm wordt ingeschakeld zelfs
wanneer de inbraaksensor en de
hellingsensor zijn uitgeschakeld.
1 .5 Antidiefstalsysteem
76
Page 81 of 602

2.1 Instrumentenpaneel...........80
2.1.1 Waarschuwingslampjes en
controlelampjes...........80
2.1.2 Meters en tellers (4,2 inch
display)...............86
2.1.3 Meters en tellers (7 inch display) . .90
2.1.4 Multi-informatiedisplay.......95
2.1.5 Energiemonitor/
verbruiksscherm..........106
Voertuigstatusinformatie en
controlelampjes2
79
Page 82 of 602

2.1 Instrumentenpaneel
2.1.1 Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en controlelampjes op het instrumentenpaneel, het
middenpaneel en de buitenspiegels informeren de bestuurder over de status van de
diverse systemen van de auto.
Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgende afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
4,2 inch display
De eenheden op de tellers en enkele indicatoren kunnen per regio verschillen.
2.1 Instrumentenpaneel
80
