TOYOTA RAV4 2022 Manual del propietario (in Spanish)

599
9
9-1. Especificaciones
Especificaciones del vehículo
AVISO
QTipo de líquido de transmisión Multidrive
El uso de un líquido de transmisión Multidrive distinto al del tipo mencionado anteriormente
puede provocar ruidos o vibraciones anómalos, y daños en la transmisión Multidrive del vehículo.
Transmisión manual
Capacidad del aceite de engranajes1,5 L (1,6 qt., 1,3 qt.Ing.)
Tipo de aceite de engranajes
“TOYOTA Genuine Manual Transmission Gear Oil
LV GL-4 75W” (aceite de engranajes para transmi-
sión manual LV genuino de TOYOTA) GL-4 75W o
equivalente
AVISO
QAceite de engranajes para transmisión manual
OTenga en cuenta que, en función de las características específicas del aceite de engrana- jes utilizado o de las condiciones de funcionamiento, el ruido del ralentí, la sensación del cambio de marchas y/o el consumo del combustible pueden variar o verse afectados y,
en el peor de los casos, provocarse daños en la transmisión del vehículo. Toyota reco- mienda el uso de “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” (aceite de engranajes para transmisión manual LV genuino de TOYOTA) GL-4 75W para
lograr un rendimiento óptimo.
OSu vehículo Toyota viene de fábrica con “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4 75W” (aceite de engranajes para transmisión manual LV genuino de TOYOTA) GL-4 75W. Utilice “TOYOTA Genuine Manual Transmission Gear Oil LV GL-4
75W” (aceite de engranajes para transmisión manual LV genuino de TOYOTA) GL-4 75W aprobado por Toyota o uno equivalente de la misma calidad que cumpla con los requisi-tos mencionados. Para obtener más información, póngase en contacto con un distribuidor
o taller de reparaciones Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
Embrague
Juego libre del pedal de embrague3  15 mm (0,1  0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS N.º 116 DOT 3
SAE J1704 o FMVSS N.º 116 DOT 4

6009-1. Especificaciones
Su vehículo Toyota viene de fábrica con “Toyota Genuine Differential Gear Oil”
(aceite de engranaje diferencial genuino de Toyota).
Utilice “Toyota Genuine Differential Gear Oil” (aceite de engranaje diferencial
genuino de Toyota) aprobado por Toyota o uno equivalente de la misma calidad
que cumpla con los requisitos mencionados. Para obtener más información, pón-
gase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o
con cualquier otro taller de reparaciones cualificado.
Su vehículo Toyota viene de fábrica con “Toyota Genuine Differential Gear Oil”
(aceite de engranaje diferencial genuino de Toyota).
Utilice “Toyota Genuine Differential Gear Oil” (aceite de engranaje diferencial
genuino de Toyota) aprobado por Toyota o uno equivalente de la misma calidad
que cumpla con los requisitos mencionados. Para obtener más información, pón-
gase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o
con cualquier otro taller de reparaciones cualificado.

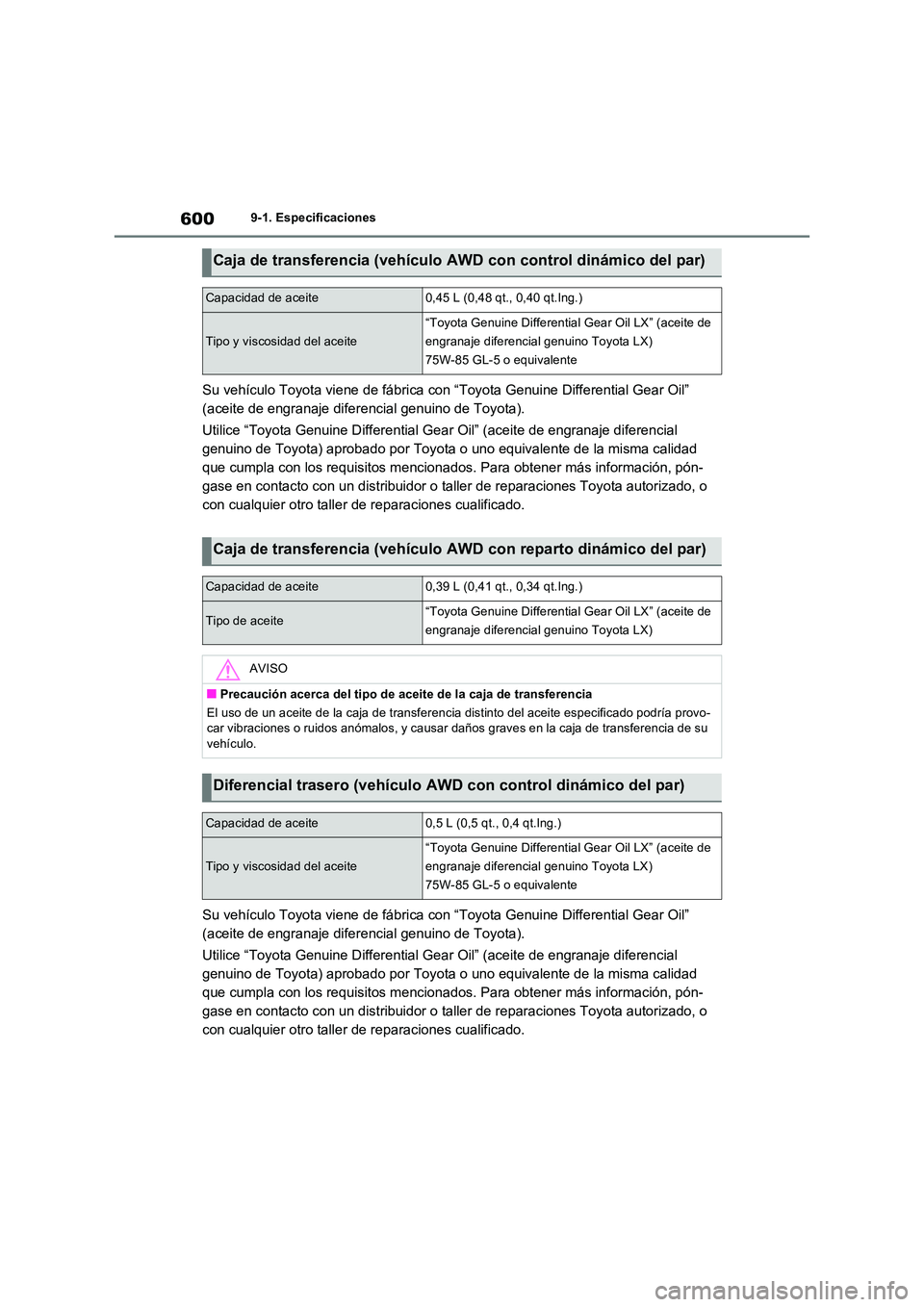

Caja de transferencia (vehículo AWD con control dinámico del par)
Capacidad de aceite0,45 L (0,48 qt., 0,40 qt.Ing.)
Tipo y viscosidad del aceite
“Toyota Genuine Differential Gear Oil LX” (aceite de
engranaje diferencial genuino Toyota LX)
75W-85 GL-5 o equivalente
Caja de transferencia (vehículo AWD con reparto dinámico del par)
Capacidad de aceite0,39 L (0,41 qt., 0,34 qt.Ing.)
Tipo de aceite“Toyota Genuine Differential Gear Oil LX” (aceite de
engranaje diferencial genuino Toyota LX)
AVISO
QPrecaución acerca del tipo de aceite de la caja de transferencia
El uso de un aceite de la caja de transferencia distinto del aceite especificado podría provo- car vibraciones o ruidos anómalos, y causar daños graves en la caja de transferencia de su
vehículo.
Diferencial trasero (vehículo AWD con control dinámico del par)
Capacidad de aceite0,5 L (0,5 qt., 0,4 qt.Ing.)
Tipo y viscosidad del aceite
“Toyota Genuine Differential Gear Oil LX” (aceite de
engranaje diferencial genuino Toyota LX)
75W-85 GL-5 o equivalente

601
9
9-1. Especificaciones
Especificaciones del vehículo
*1: Holgura mínima del pedal cuando se pisa con una fuerza de 300 N (30,5 kgf, 67,4 lbf) con
el motor en marcha.
*2: En los vehículos con código de modelo*4 terminado en la letra “W”.
*3: Excepto en los vehículos con código de modelo*4 terminado en la letra “W”.
*4: El código del modelo aparece en la etiqueta del fabricante. ( P.592)
QNeumático de tamaño normal
Tipo A
Diferencial trasero (vehículo AWD con reparto dinámico del par)
Capacidad de aceite0,53 L (0,56 qt., 0,47 qt.Ing.)
Tipo de aceite“Toyota Genuine Differential Gear Oil LX” (aceite de
engranaje diferencial genuino Toyota LX)
AVISO
QPrecaución acerca del tipo de aceite de engranaje diferencial
El uso de un aceite de engranaje diferencial dist into del aceite especificado podría provocar vibraciones o ruidos anómalos, y causar daños graves en el engranaje diferencial de su vehículo.
Frenos
Holgura del pedal*1127 mm (5,0 pul.)*2 mínimo
129 mm (5,1 pul.)*3 mínimo
Juego libre del pedal1,0  6,0 mm (0,04  0,24 pul.)
Tipo de líquidoSAE J1703 o FMVSS N.º 116 DOT 3
SAE J1704 o FMVSS N.º 116 DOT 4
Dirección
Juego libreMenos de 30 mm (1,2 pul.)
Neumáticos y ruedas
Tamaño de los neumáticos225/65R17 102H
Presión de inflado de los
neumáticos (presión de
inflado de los neumáticos
en frío recomendada)
Parte
delantera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Parte tra-
sera230 kPa (2,3 kgf/cm2 o bar, 33 psi)

6029-1. Especificaciones

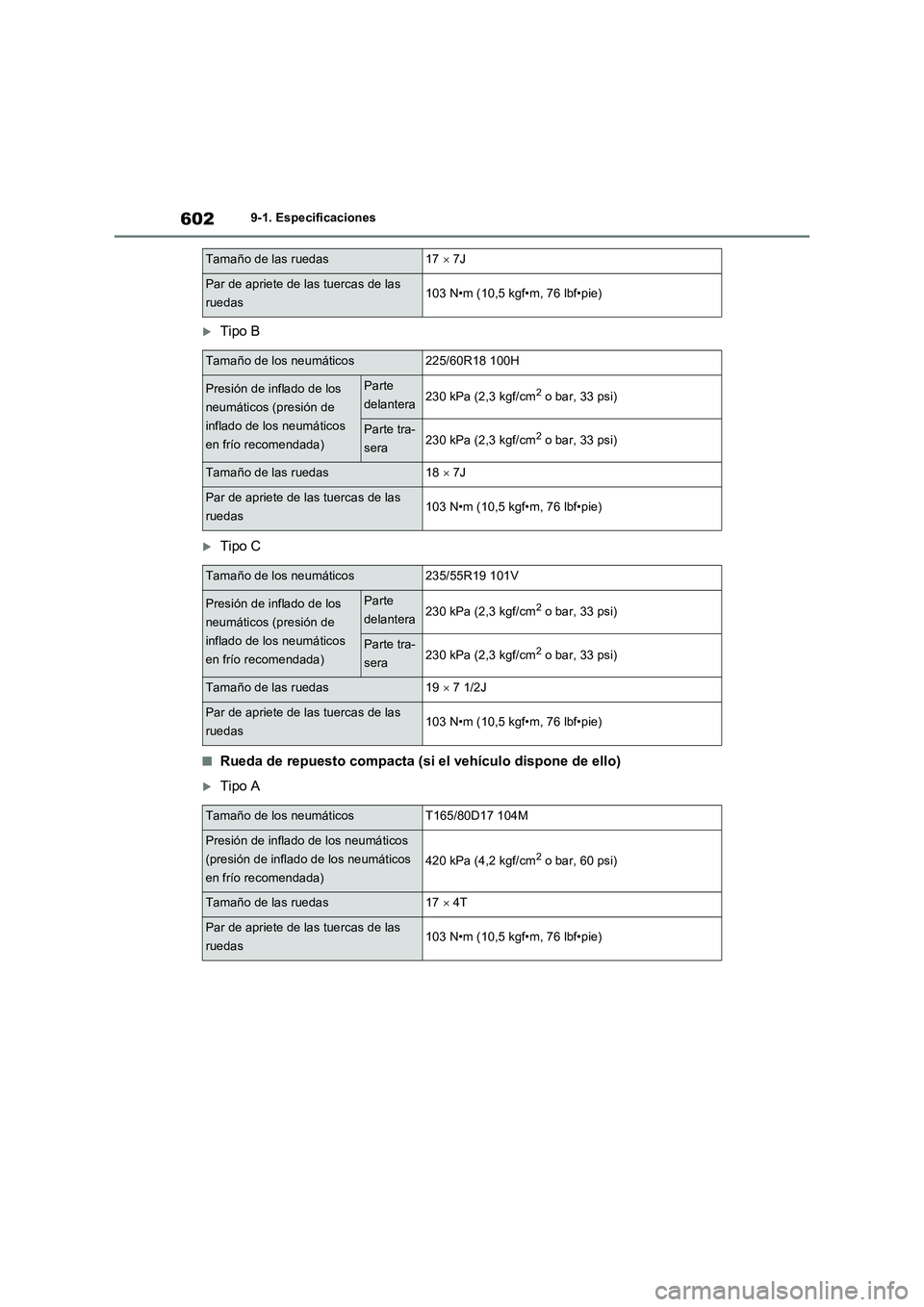

Tipo B
Tipo C
QRueda de repuesto compacta (si el vehículo dispone de ello)
Tipo A
Tamaño de las ruedas17  7J
Par de apriete de las tuercas de las
ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neumáticos225/60R18 100H
Presión de inflado de los
neumáticos (presión de
inflado de los neumáticos
en frío recomendada)Parte
delantera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Parte tra-
sera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Tamaño de las ruedas18  7J
Par de apriete de las tuercas de las
ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neumáticos235/55R19 101V
Presión de inflado de los
neumáticos (presión de
inflado de los neumáticos
en frío recomendada)Parte
delantera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Parte tra-
sera230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Tamaño de las ruedas19  7 1/2J
Par de apriete de las tuercas de las
ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño de los neumáticosT165/80D17 104M
Presión de inflado de los neumáticos
(presión de inflado de los neumáticos
en frío recomendada)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de las ruedas174T
Par de apriete de las tuercas de las
ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)

603
9 9-1. Especificaciones
Especificaciones del vehículo

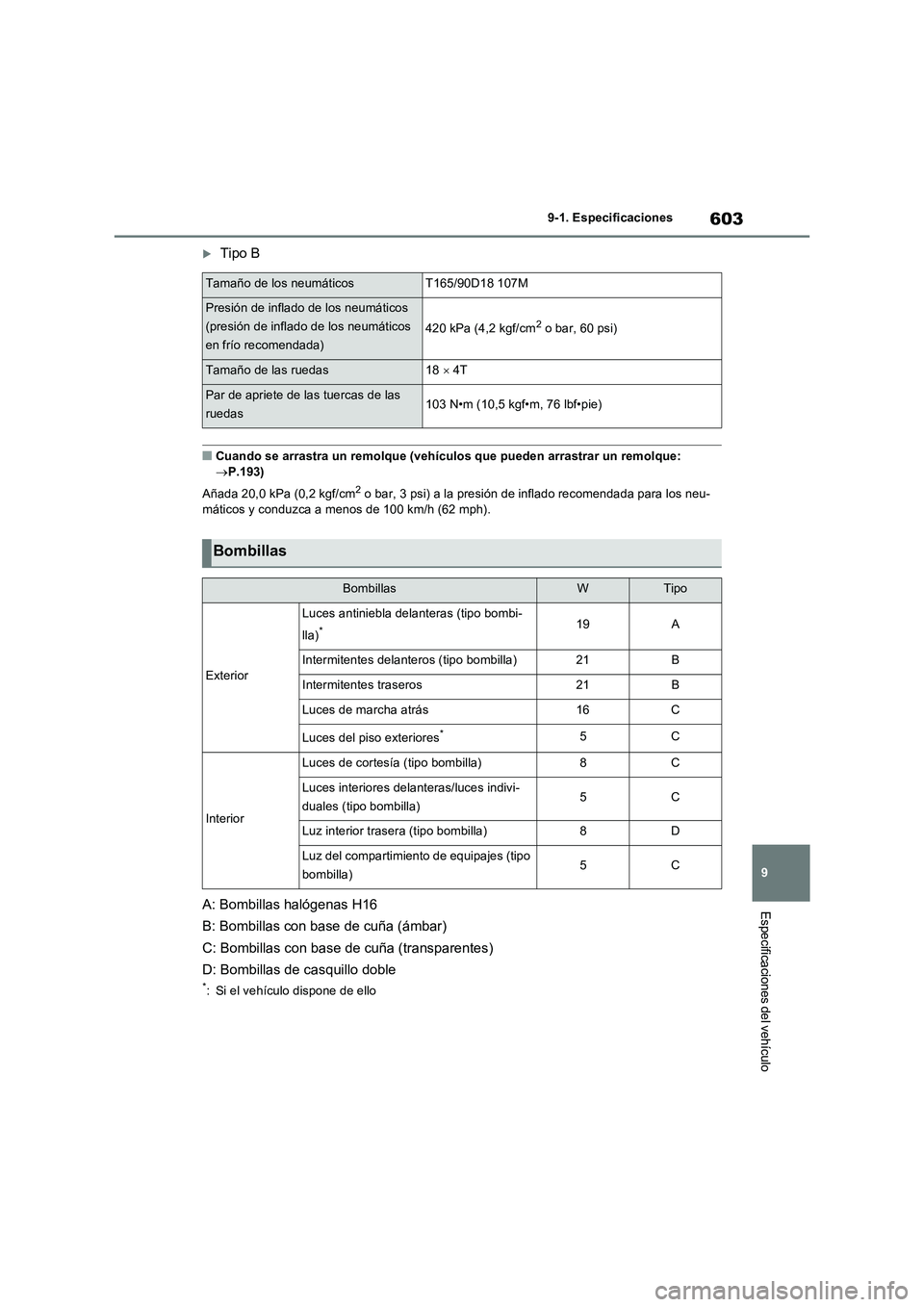

Tipo B
QCuando se arrastra un remolque (vehículos que pueden arrastrar un remolque:
P.193)
Añada 20,0 kPa (0,2 kgf/cm
2 o bar, 3 psi) a la presión de inflado recomendada para los neu-
máticos y conduzca a menos de 100 km/h (62 mph).
A: Bombillas halógenas H16
B: Bombillas con base de cuña (ámbar)
C: Bombillas con base de cuña (transparentes)
D: Bombillas de casquillo doble
*: Si el vehículo dispone de ello
Tamaño de los neumáticosT165/90D18 107M
Presión de inflado de los neumáticos
(presión de inflado de los neumáticos
en frío recomendada)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Tamaño de las ruedas184T
Par de apriete de las tuercas de las
ruedas103 N•m (10,5 kgf•m, 76 lbf•pie)
Bombillas
BombillasWTipo
Exterior
Luces antiniebla delanteras (tipo bombi-
lla)
*19A
Intermitentes delanteros (tipo bombilla)21B
Intermitentes traseros21B
Luces de marcha atrás16C
Luces del piso exteriores*5C
Interior
Luces de cortesía (tipo bombilla)8C
Luces interiores delanteras/luces indivi-
duales (tipo bombilla)5C
Luz interior trasera (tipo bombilla)8D
Luz del compartimiento de equipajes (tipo
bombilla)5C

6049-1. Especificaciones

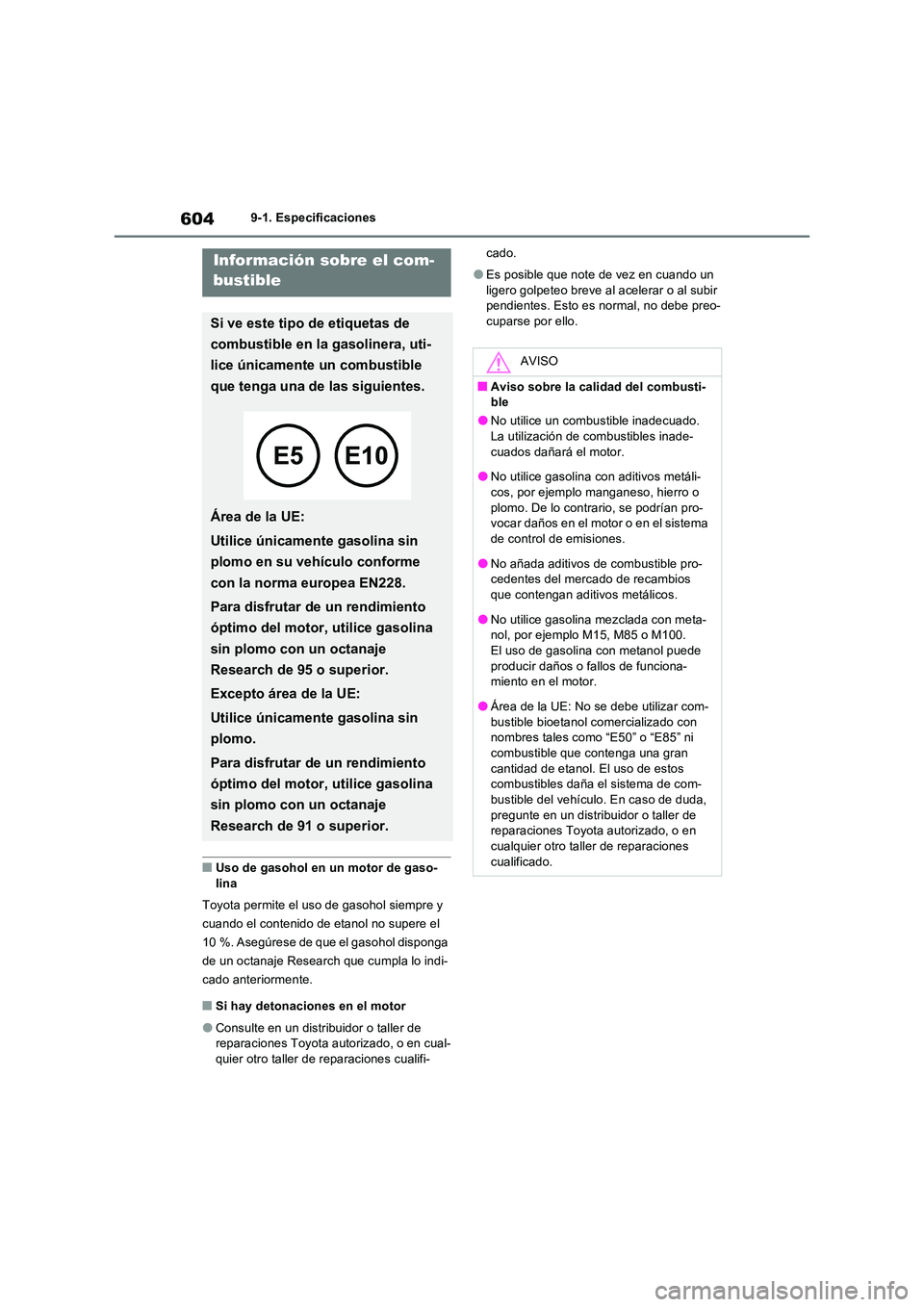

QUso de gasohol en un motor de gaso-
lina
Toyota permite el uso de gasohol siempre y
cuando el contenido de etanol no supere el
10 %. Asegúrese de que el gasohol disponga
de un octanaje Research que cumpla lo indi-
cado anteriormente.
QSi hay detonaciones en el motor
OConsulte en un distribuidor o taller de reparaciones Toyota autorizado, o en cual-quier otro taller de reparaciones cualifi-
cado.
OEs posible que note de vez en cuando un
ligero golpeteo breve al acelerar o al subir pendientes. Esto es normal, no debe preo-cuparse por ello.
Información sobre el com-
bustible
Si ve este tipo de etiquetas de
combustible en la gasolinera, uti-
lice únicamente un combustible
que tenga una de las siguientes.
Área de la UE:
Utilice únicamente gasolina sin
plomo en su vehículo conforme
con la norma europea EN228.
Para disfrutar de un rendimiento
óptimo del motor, utilice gasolina
sin plomo con un octanaje
Research de 95 o superior.
Excepto área de la UE:
Utilice únicamente gasolina sin
plomo.
Para disfrutar de un rendimiento
óptimo del motor, utilice gasolina
sin plomo con un octanaje
Research de 91 o superior.
AVISO
QAviso sobre la calidad del combusti- ble
ONo utilice un combustible inadecuado. La utilización de combustibles inade-
cuados dañará el motor.
ONo utilice gasolina con aditivos metáli- cos, por ejemplo manganeso, hierro o
plomo. De lo contrario, se podrían pro- vocar daños en el motor o en el sistema de control de emisiones.
ONo añada aditivos de combustible pro-cedentes del mercado de recambios que contengan aditivos metálicos.
ONo utilice gasolina mezclada con meta-nol, por ejemplo M15, M85 o M100.El uso de gasolina con metanol puede
producir daños o fallos de funciona- miento en el motor.
OÁrea de la UE: No se debe utilizar com-
bustible bioetanol comercializado con nombres tales como “E50” o “E85” ni
combustible que contenga una gran cantidad de etanol. El uso de estos combustibles daña el sistema de com-
bustible del vehículo. En caso de duda, pregunte en un distribuidor o taller de reparaciones Toyota autorizado, o en
cualquier otro taller de reparaciones cualificado.

605
9
9-1. Especificaciones
Especificaciones del vehículo

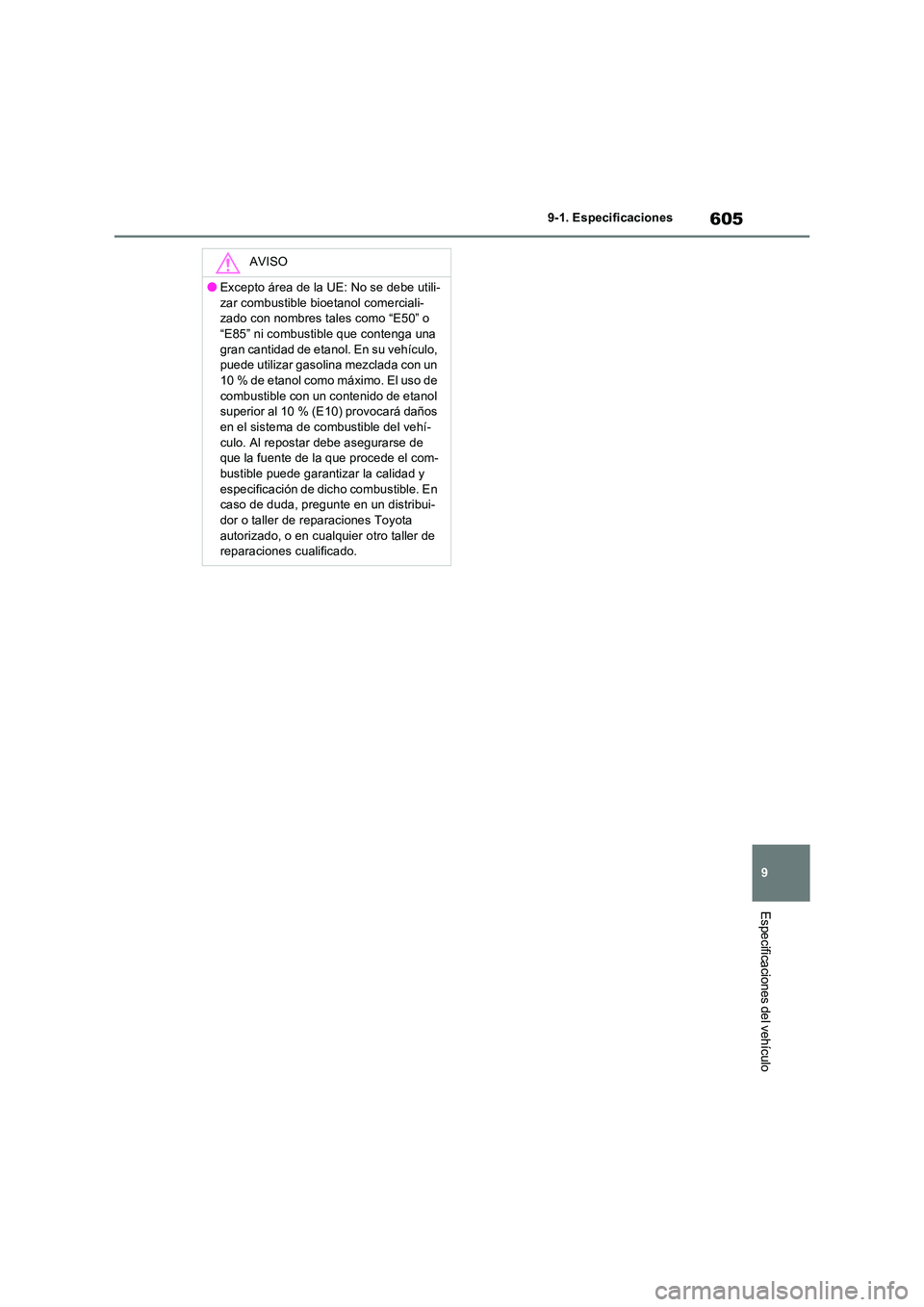

AVISO
OExcepto área de la UE: No se debe utili-
zar combustible bioetanol comerciali- zado con nombres tales como “E50” o “E85” ni combustible que contenga una
gran cantidad de etanol. En su vehículo, puede utilizar gasolina mezclada con un 10 % de etanol como máximo. El uso de
combustible con un contenido de etanol superior al 10 % (E 10) provocará daños en el sistema de combustible del vehí-
culo. Al repostar debe asegurarse de que la fuente de la que procede el com-bustible puede garantizar la calidad y
especificación de dicho combustible. En caso de duda, pregunte en un distribui-dor o taller de reparaciones Toyota
autorizado, o en cualquier otro taller de reparaciones cualificado.

6069-2. Personalización
9-2.Persona lizac ión

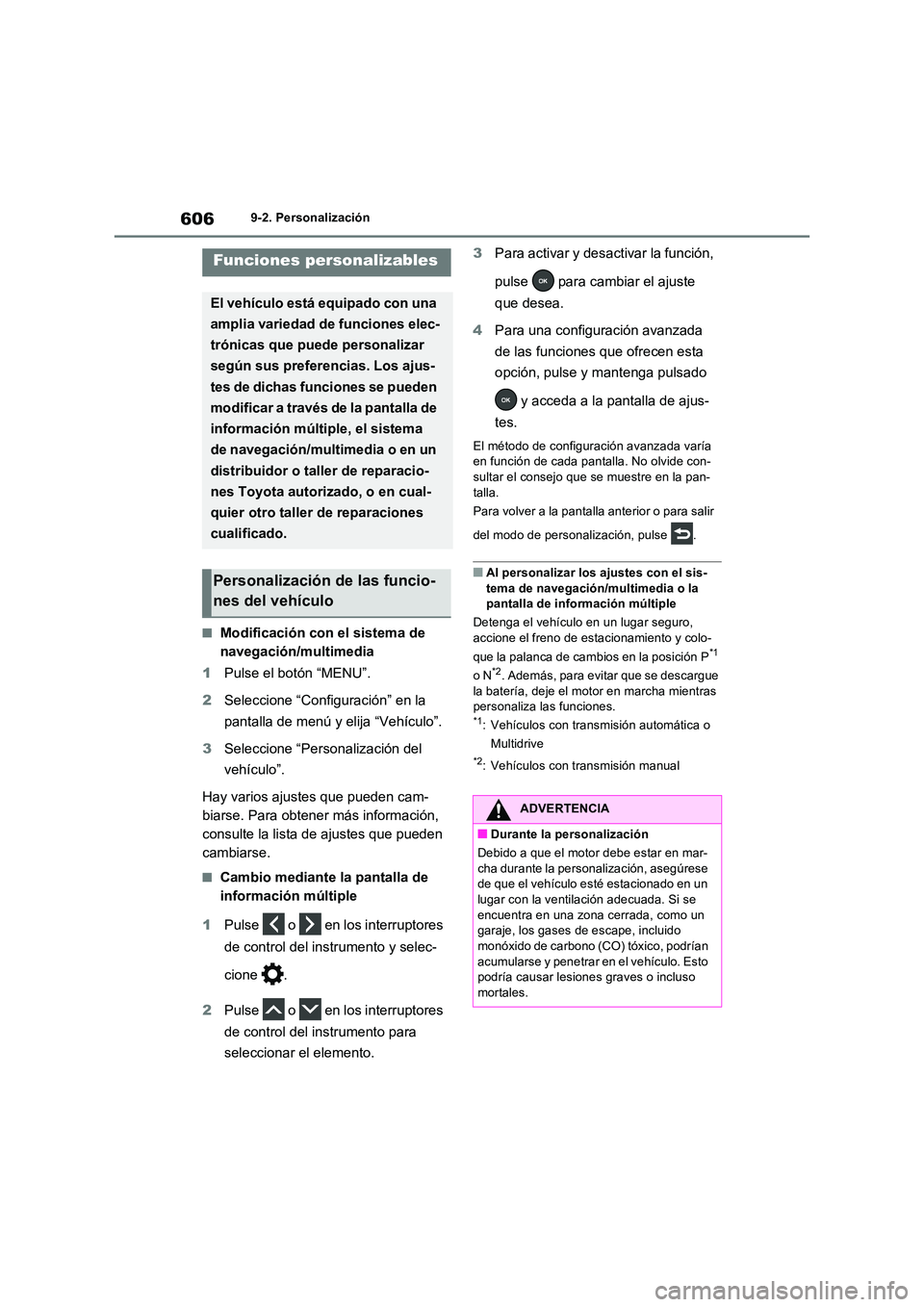

QModificación con el sistema de
navegación/multimedia
1 Pulse el botón “MENU”.
2 Seleccione “Configuración” en la
pantalla de menú y elija “Vehículo”.
3 Seleccione “Personalización del
vehículo”.
Hay varios ajustes que pueden cam-
biarse. Para obtener más información,
consulte la lista de ajustes que pueden
cambiarse.
QCambio mediante la pantalla de
información múltiple
1 Pulse o en los interruptores
de control del instrumento y selec-
cione .
2 Pulse o en los interruptores
de control del instrumento para
seleccionar el elemento.
3 Para activar y desactivar la función,
pulse para cambiar el ajuste
que desea.
4 Para una configuración avanzada
de las funciones que ofrecen esta
opción, pulse y mantenga pulsado
y acceda a la pantalla de ajus-
tes.
El método de configuración avanzada varía en función de cada pantalla. No olvide con-
sultar el consejo que se muestre en la pan- talla.
Para volver a la pantalla anterior o para salir
del modo de personalización, pulse .
QAl personalizar los ajustes con el sis- tema de navegación/multimedia o la pantalla de información múltiple
Detenga el vehículo en un lugar seguro,
accione el freno de estacionamiento y colo-
que la palanca de cambios en la posición P*1
o N*2. Además, para evitar que se descargue la batería, deje el motor en marcha mientras personaliza las funciones.*1: Vehículos con transmisión automática o
Multidrive
*2: Vehículos con transmisión manual

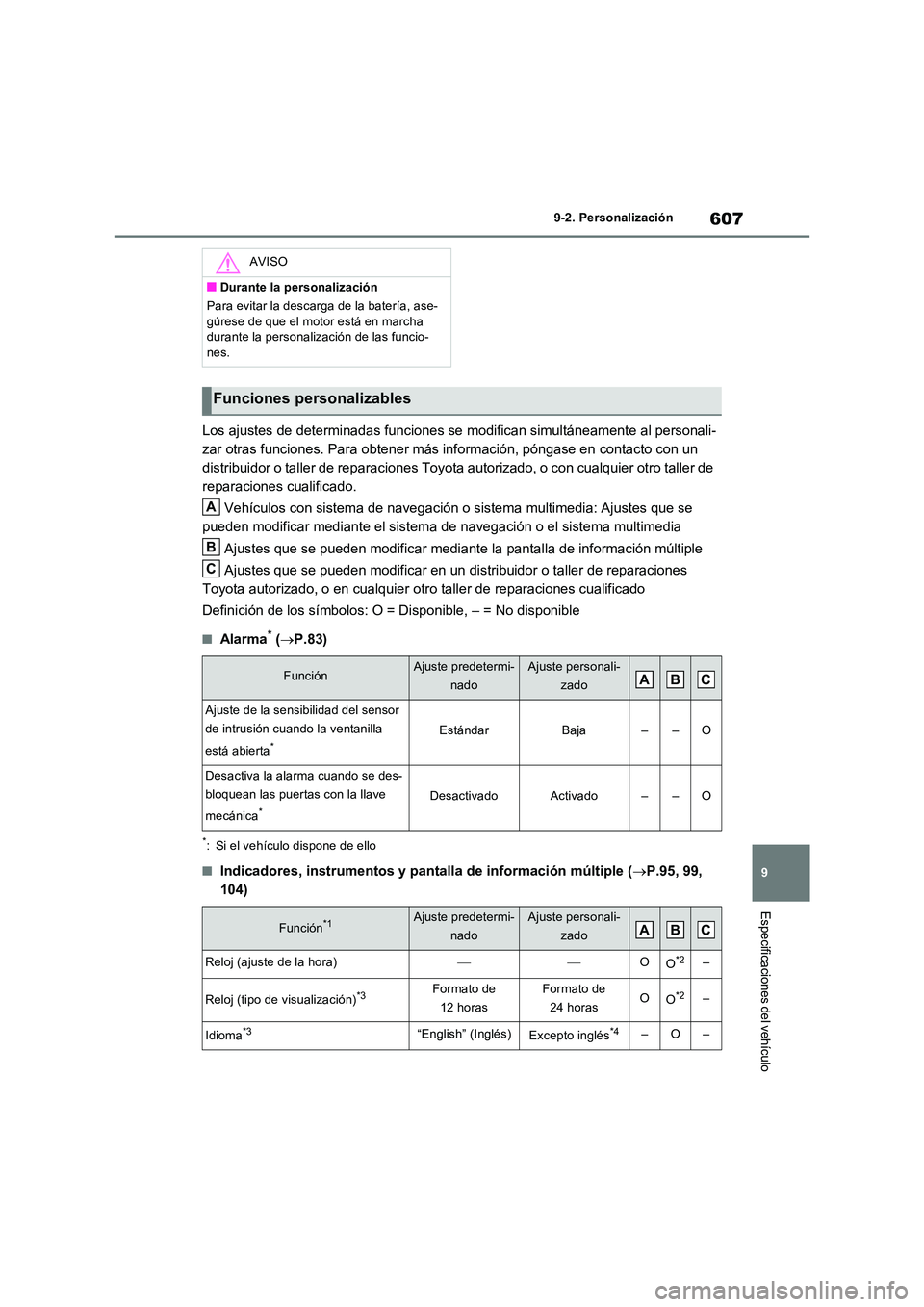

Funciones personalizables
El vehículo está equipado con una
amplia variedad de funciones elec-
trónicas que puede personalizar
según sus preferencias. Los ajus-
tes de dichas funciones se pueden
modificar a través de la pantalla de
información múltiple, el sistema
de navegación/multimedia o en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado.
Personalización de las funcio-
nes del vehículo
ADVERTENCIA
QDurante la personalización
Debido a que el motor debe estar en mar-
cha durante la persona lización, asegúrese de que el vehículo esté estacionado en un lugar con la ventilación adecuada. Si se
encuentra en una zona cerrada, como un garaje, los gases de escape, incluido monóxido de carbono (CO) tóxico, podrían
acumularse y penetrar en el vehículo. Esto podría causar lesiones graves o incluso mortales.

607
9
9-2. Personalización
Especificaciones del vehículo
Los ajustes de determinadas funciones se modifican simultáneamente al personali-
zar otras funciones. Para obtener más información, póngase en contacto con un
distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de
reparaciones cualificado.
Vehículos con sistema de navegación o sistema multimedia: Ajustes que se
pueden modificar mediante el sistema de navegación o el sistema multimedia
Ajustes que se pueden modificar mediante la pantalla de información múltiple
Ajustes que se pueden modificar en un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro taller de reparaciones cualificado
Definición de los símbolos: O = Disponible, – = No disponible
QAlarma* ( P.83)
*: Si el vehículo dispone de ello
QIndicadores, instrumentos y pantalla de información múltiple (P.95, 99,
104)
AVISO
QDurante la personalización
Para evitar la desca rga de la batería, ase-
gúrese de que el motor está en marcha durante la personalización de las funcio-nes.
Funciones personalizables
FunciónAjuste predetermi-
nado
Ajuste personali-
zado
Ajuste de la sensibilidad del sensor
de intrusión cuando la ventanilla
está abierta*EstándarBaja––O
Desactiva la alarma cuando se des-
bloquean las puertas con la llave
mecánica*DesactivadoActivado––O
Función*1Ajuste predetermi-
nado
Ajuste personali-
zado
Reloj (ajuste de la hora)OO*2–
Reloj (tipo de visualización)*3Formato de
12 horas
Formato de
24 horasOO*2–
Idioma*3“English” (Inglés)Excepto inglés*4–O–
A
B
C
ABC
ABC

6089-2. Personalización
*1: Para obtener más información sobre cada función: P.110
*2: Solo vehículos sin sistema de navegación o sistema multimedia
*3: El ajuste predeterminado varía en función del país.
*4: Los idiomas disponibles pueden variar en función de la región de comercialización.
*5: Si el vehículo dispone de ello
*6: Solo vehículos con pantalla de 7 pulgadas
*7: Modelos AWD
Unidades*3km (L/100 km)km (km/L)–O–
Visualización del velocímetro*6AnalógicaDigital–O–
Indicador luminoso de conducción
Eco
*5ActivadoDesactivado–O–
“Cons. comb.”“Tras reinicio”“Tras arrancar”–O–“Tras repostar”
Visualización vinculada con el sis-
tema de sonido
*5ActivadoDesactivado–O–
Visualización del sistema AWD*7ActivadoDesactivado–O–
Tipo de información sobre la con-
ducciónTrayectoTotal–O–
Elementos de información sobre la
conducción (primer elemento)DistanciaVelocidad media–O–Tiempo total
Elementos de información sobre la
conducción (segundo elemento)Tiempo totalVelocidad media–O–Distancia
Pantalla emergenteActivadoDesactivado–O–
Pantalla de información múltiple
desactivadaDesactivadoActivado–O–
Función de recordatorio sobre los
asientos traserosActivadoDesactivado–O–
Servicios de comodidad (función de
sugerencias)Activado
Activado (cuando
el vehículo está
parado)
O–O
Desactivado
Función*1Ajuste predetermi-
nadoAjuste personali-
zadoABC
