WAARSCHUWING!
Als de auto op een steile helling staat
Wees voorzichtig wanneer u het Brake
Hold-systeem gebruikt op een steile
helling. De Brake Hold-functie kan de
remmen in een dergelijke situatie
mogelijk niet vasthouden.
Mogelijk wordt het systeem ook niet
geactiveerd, afhankelijk van de hoek
van de helling.
Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet
stilhouden wanneer de banden hun
grip hebben verloren. Gebruik het
systeem niet wanneer u stilhoudt op
een glad wegdek.
OPMERKING
Bij het parkeren
Het Brake Hold-systeem is niet
ontworpen voor langdurig gebruik bij
het parkeren van de auto. Als u het
contact UIT zet terwijl het systeem de
remmen vasthoudt, worden de remmen
mogelijk gelost, waardoor de auto in
beweging komt. Trap het rempedaal in,
zet de selectiehendel in stand P (auto's
met automatische transmissie of
Multidrive CVT) of de neutraalstand
(auto's met handgeschakelde
transmissie) en activeer de parkeerrem
wanneer u de startknop bedient.
4.3 Bedienen van
verlichting en ruitenwissers
4.3.1 Lichtschakelaar
De koplampen kunnen handmatig of
automatisch worden bediend.
Inschakelen van de koplampen
Bedien de schakelaar
om de
verlichting als volgt in te schakelen:1.
De parkeerlichten voor,
achterlichten, kentekenplaat- en
dashboardverlichting gaan branden.
2.
De koplampen en alle verlichting
die hierboven genoemd is, gaan
branden.
3.
De koplampen, de
dagrijverlichting (→blz. 209) en alle
verlichting die hieronder genoemd is,
worden automatisch in- en
uitgeschakeld.
De AUTO-modus kan worden gebruikt
als
Het contact AAN staat.
Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers, wordt
de dagrijverlichting automatisch
ingeschakeld als de motor wordt gestart
en de parkeerrem wordt gedeactiveerd
met de lichtschakelaar in de stand
.
(Brandt helderder dan de parkeerlichten
voor.) Dagrijverlichting is niet ontworpen
voor gebruik in het donker.
Sensor koplampregeling
De werking van de sensor kan in
negatieve zin beïnvloed worden als er iets
over de sensor heen geplaatst wordt of
als er iets op de ruit wordt aangebracht
waardoor de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
4.2 Rijprocedures
209
4
Rijden

Achter
1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. De uitstroomopening openen
3. De uitstroomopening sluitenWAARSCHUWING!
Voorkomen dat de werking van de
voorruitontwaseming wordt
gehinderd
Plaats geen voorwerpen op het
dashboard die de uitstroomopeningen
kunnen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.

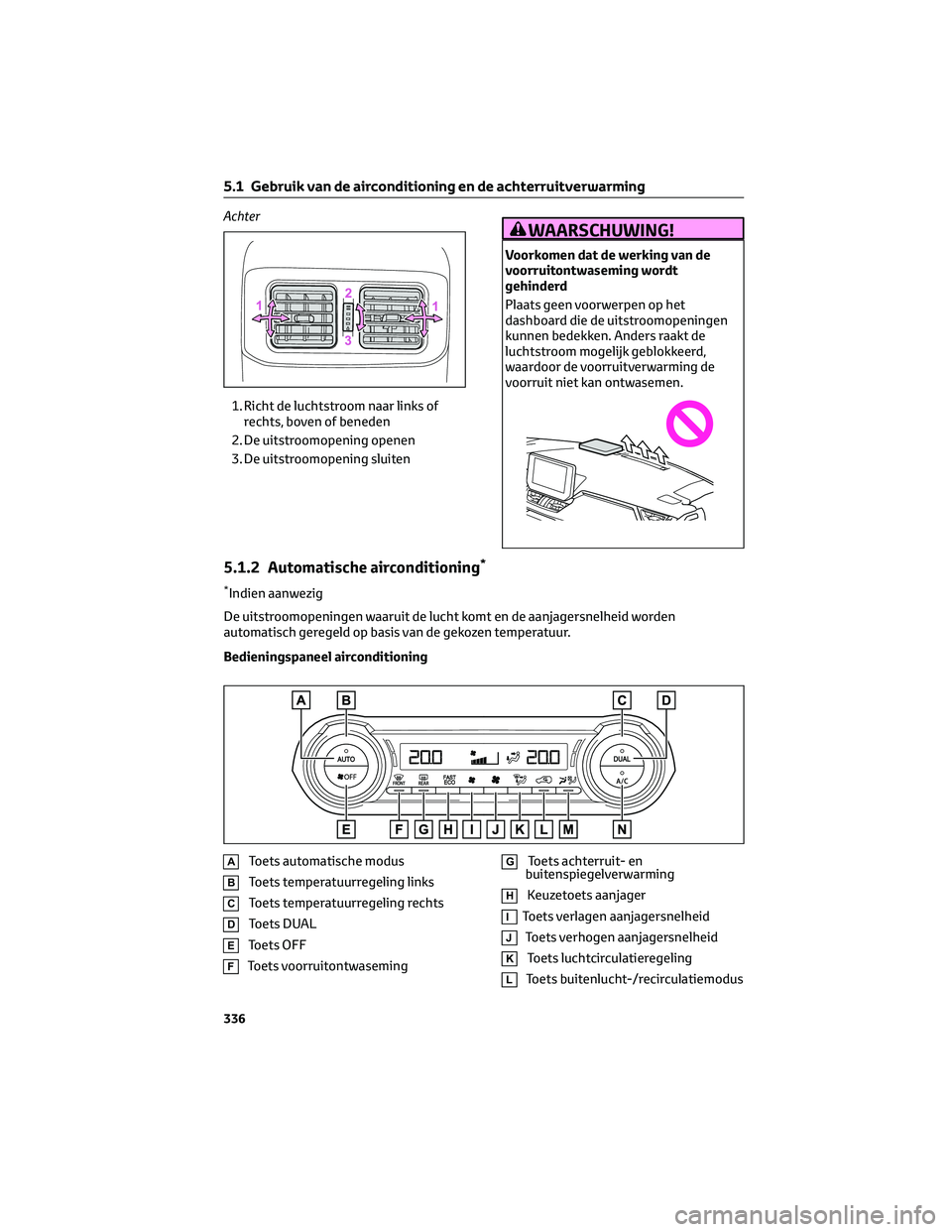

5.1.2 Automatische airconditioning*
*Indien aanwezig
De uitstroomopeningen waaruit de lucht komt en de aanjagersnelheid worden
automatisch geregeld op basis van de gekozen temperatuur.
Bedieningspaneel airconditioning
AToets automatische modus
BToets temperatuurregeling links
CToets temperatuurregeling rechts
DToets DUAL
EToets OFF
FToets voorruitontwaseming
GToets achterruit- en
buitenspiegelverwarming
HKeuzetoets aanjager
IToets verlagen aanjagersnelheid
JToets verhogen aanjagersnelheid
KToets luchtcirculatieregeling
LToets buitenlucht-/recirculatiemodus
5.1 Gebruik van de airconditioning en de achterruitverwarming
336

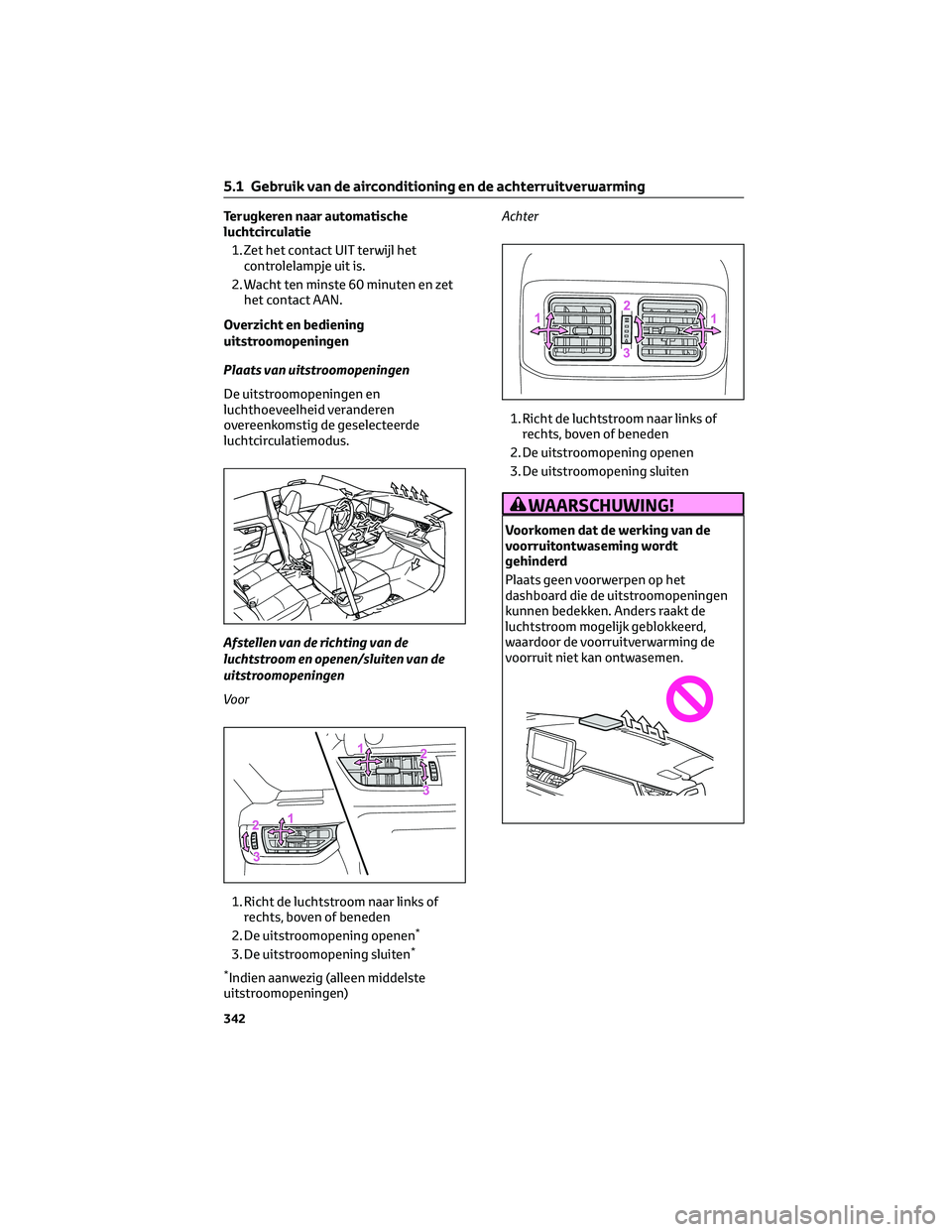

Terugkeren naar automatische
luchtcirculatie
1. Zet het contact UIT terwijl het
controlelampje uit is.
2. Wacht ten minste 60 minuten en zet
het contact AAN.
Overzicht en bediening
uitstroomopeningen
Plaats van uitstroomopeningen
De uitstroomopeningen en
luchthoeveelheid veranderen
overeenkomstig de geselecteerde
luchtcirculatiemodus.
Afstellen van de richting van de
luchtstroom en openen/sluiten van de
uitstroomopeningen
Voor
1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. De uitstroomopening openen
*
3. De uitstroomopening sluiten*
*
Indien aanwezig (alleen middelste
uitstroomopeningen)Achter
1. Richt de luchtstroom naar links of
rechts, boven of beneden
2. De uitstroomopening openen
3. De uitstroomopening sluiten
WAARSCHUWING!
Voorkomen dat de werking van de
voorruitontwaseming wordt
gehinderd
Plaats geen voorwerpen op het
dashboard die de uitstroomopeningen
kunnen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
5.1 Gebruik van de airconditioning en de achterruitverwarming
342

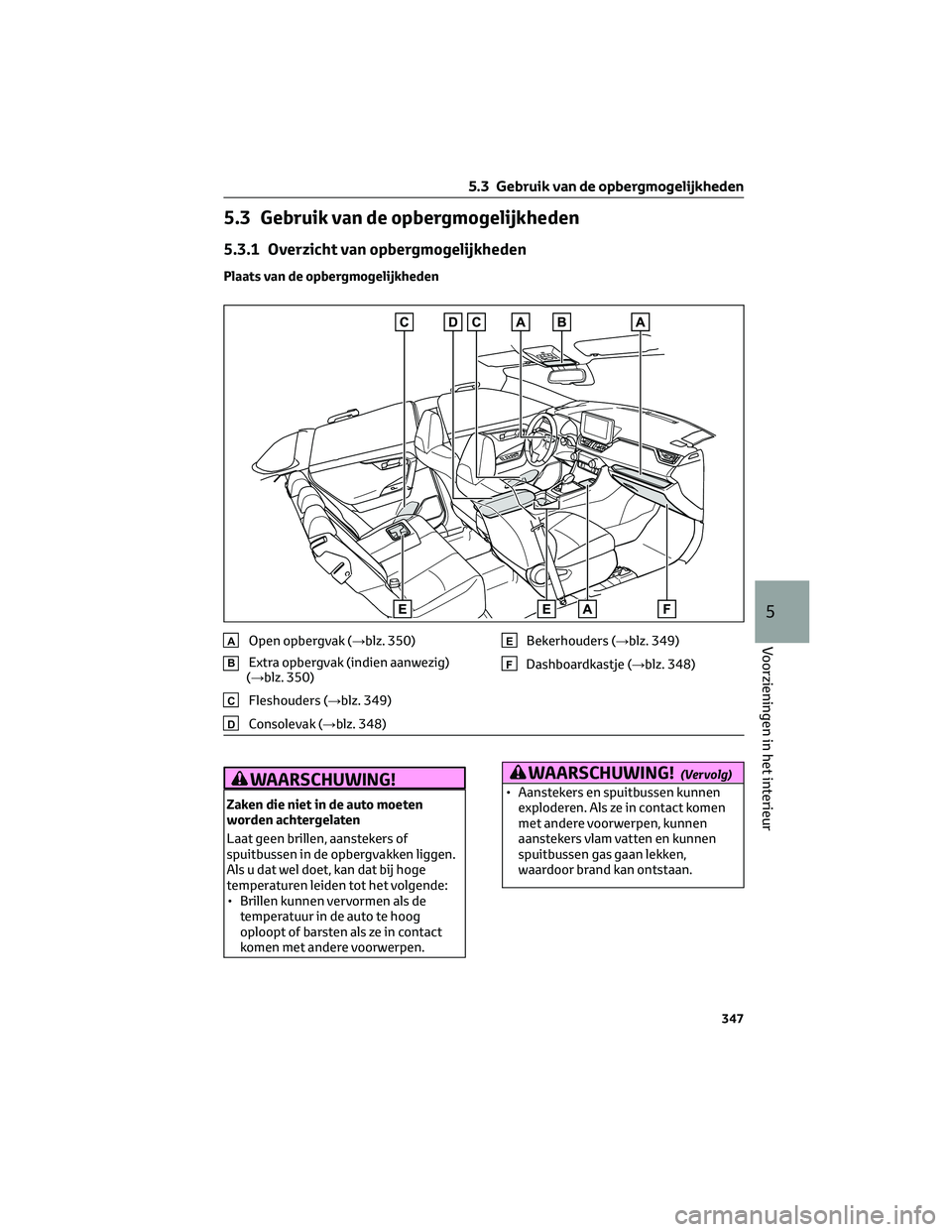

5.3 Gebruik van de opbergmogelijkheden
5.3.1 Overzicht van opbergmogelijkheden
Plaats van de opbergmogelijkheden
AOpen opbergvak (→blz. 350)
BExtra opbergvak (indien aanwezig)
(→blz. 350)
CFleshouders (→blz. 349)
DConsolevak (→blz. 348)
EBekerhouders (→blz. 349)
FDashboardkastje (→blz. 348)
WAARSCHUWING!
Zaken die niet in de auto moeten
worden achtergelaten
Laat geen brillen, aanstekers of
spuitbussen in de opbergvakken liggen.
Als u dat wel doet, kan dat bij hoge
temperaturen leiden tot het volgende:
• Brillen kunnen vervormen als de
temperatuur in de auto te hoog
oploopt of barsten als ze in contact
komen met andere voorwerpen.
WAARSCHUWING!(Vervolg)
• Aanstekers en spuitbussen kunnen
exploderen. Als ze in contact komen
met andere voorwerpen, kunnen
aanstekers vlam vatten en kunnen
spuitbussen gas gaan lekken,
waardoor brand kan ontstaan.
5.3 Gebruik van de opbergmogelijkheden
347
5
Voorzieningen in het interieur

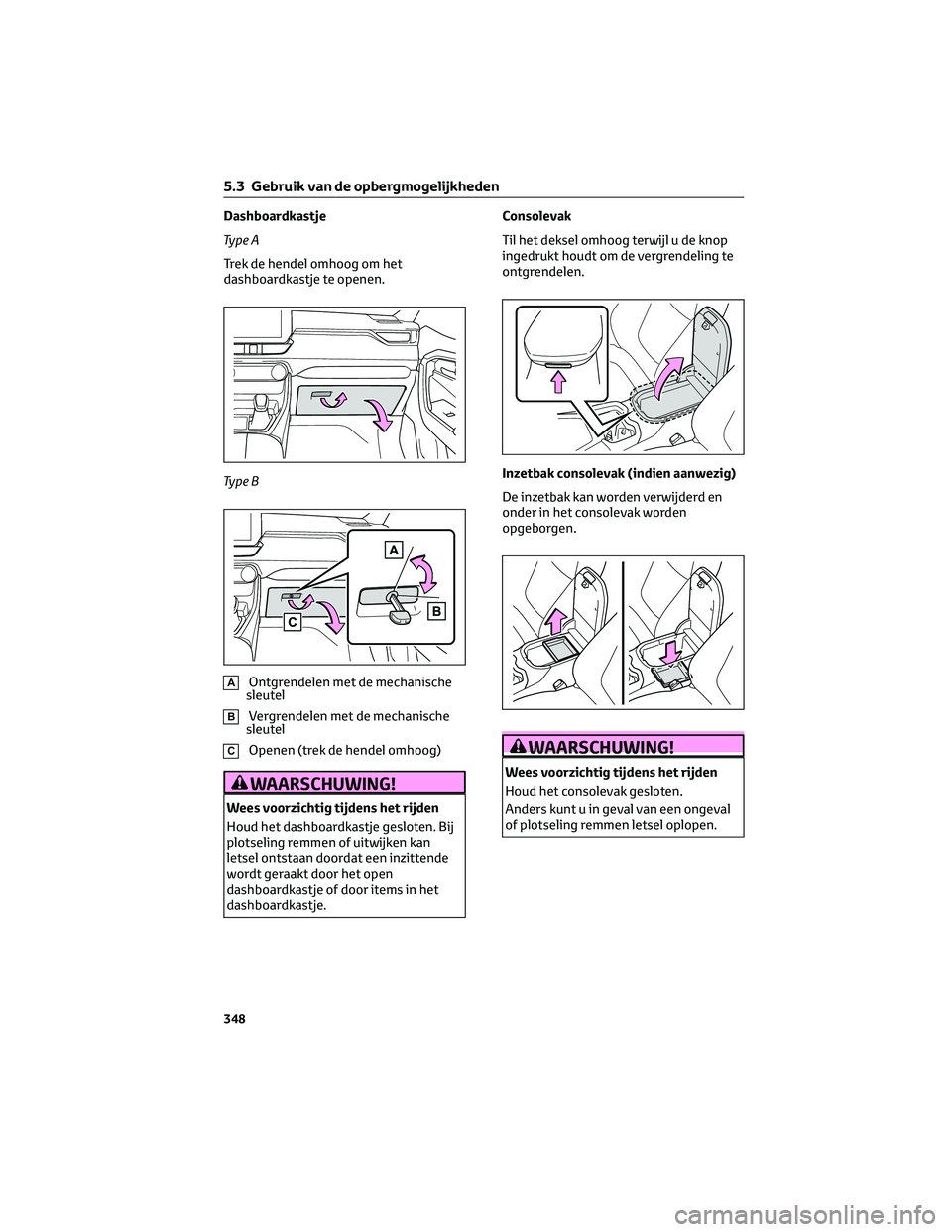

Dashboardkastje
Ty p e A
Trek de hendel omhoog om het
dashboardkastje te openen.
Ty p e B
AOntgrendelen met de mechanische
sleutel
BVergrendelen met de mechanische
sleutel
COpenen (trek de hendel omhoog)
WAARSCHUWING!
Wees voorzichtig tijdens het rijden
Houd het dashboardkastje gesloten. Bij
plotseling remmen of uitwijken kan
letsel ontstaan doordat een inzittende
wordt geraakt door het open
dashboardkastje of door items in het
dashboardkastje.Consolevak
Til het deksel omhoog terwijl u de knop
ingedrukt houdt om de vergrendeling te
ontgrendelen.
Inzetbak consolevak (indien aanwezig)
De inzetbak kan worden verwijderd en
onder in het consolevak worden
opgeborgen.
WAARSCHUWING!
Wees voorzichtig tijdens het rijden
Houd het consolevak gesloten.
Anders kunt u in geval van een ongeval
of plotseling remmen letsel oplopen.
5.3 Gebruik van de opbergmogelijkheden
348

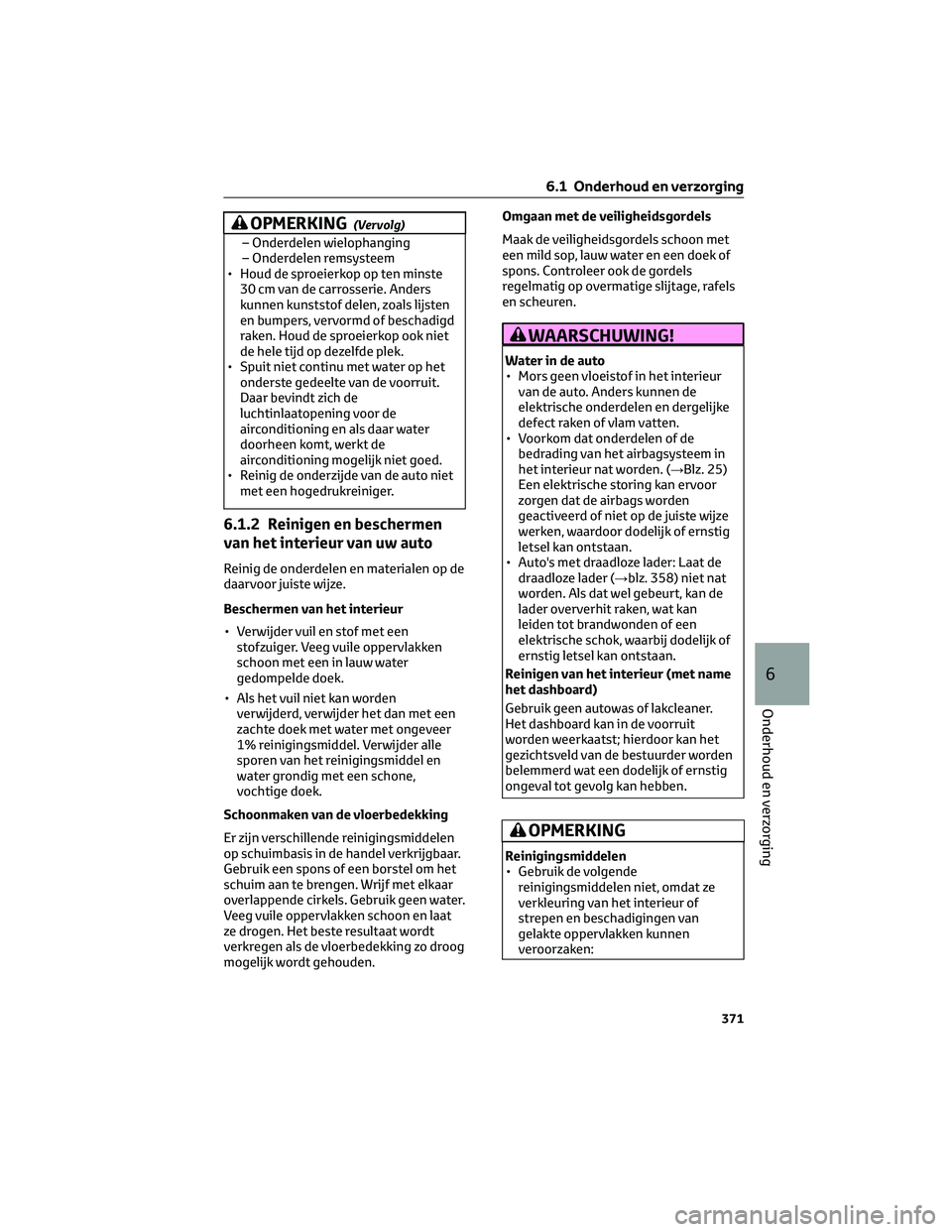

OPMERKING(Vervolg)
– Onderdelen wielophanging
– Onderdelen remsysteem
• Houd de sproeierkop op ten minste
30 cm van de carrosserie. Anders
kunnen kunststof delen, zoals lijsten
en bumpers, vervormd of beschadigd
raken. Houd de sproeierkop ook niet
de hele tijd op dezelfde plek.
• Spuit niet continu met water op het
onderste gedeelte van de voorruit.
Daar bevindt zich de
luchtinlaatopening voor de
airconditioning en als daar water
doorheen komt, werkt de
airconditioning mogelijk niet goed.
• Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
6.1.2 Reinigen en beschermen
van het interieur van uw auto
Reinig de onderdelen en materialen op de
daarvoor juiste wijze.
Beschermen van het interieur
• Verwijder vuil en stof met een
stofzuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
• Als het vuil niet kan worden
verwijderd, verwijder het dan met een
zachte doek met water met ongeveer
1% reinigingsmiddel. Verwijder alle
sporen van het reinigingsmiddel en
water grondig met een schone,
vochtige doek.
Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen
op schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat
ze drogen. Het beste resultaat wordt
verkregen als de vloerbedekking zo droog
mogelijk wordt gehouden.Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met
een mild sop, lauw water en een doek of
spons. Controleer ook de gordels
regelmatig op overmatige slijtage, rafels
en scheuren.
WAARSCHUWING!
Water in de auto
• Mors geen vloeistof in het interieur
van de auto. Anders kunnen de
elektrische onderdelen en dergelijke
defect raken of vlam vatten.
• Voorkom dat onderdelen of de
bedrading van het airbagsysteem in
het interieur nat worden. (→Blz. 25)
Een elektrische storing kan ervoor
zorgen dat de airbags worden
geactiveerd of niet op de juiste wijze
werken, waardoor dodelijk of ernstig
letsel kan ontstaan.
• Auto's met draadloze lader: Laat de
draadloze lader (→blz. 358) niet nat
worden. Als dat wel gebeurt, kan de
lader oververhit raken, wat kan
leiden tot brandwonden of een
elektrische schok, waarbij dodelijk of
ernstig letsel kan ontstaan.
Reinigen van het interieur (met name
het dashboard)
Gebruik geen autowas of lakcleaner.
Het dashboard kan in de voorruit
worden weerkaatst; hierdoor kan het
gezichtsveld van de bestuurder worden
belemmerd wat een dodelijk of ernstig
ongeval tot gevolg kan hebben.
OPMERKING
Reinigingsmiddelen
• Gebruik de volgende
reinigingsmiddelen niet, omdat ze
verkleuring van het interieur of
strepen en beschadigingen van
gelakte oppervlakken kunnen
veroorzaken:
6.1 Onderhoud en verzorging
371
6
Onderhoud en verzorging

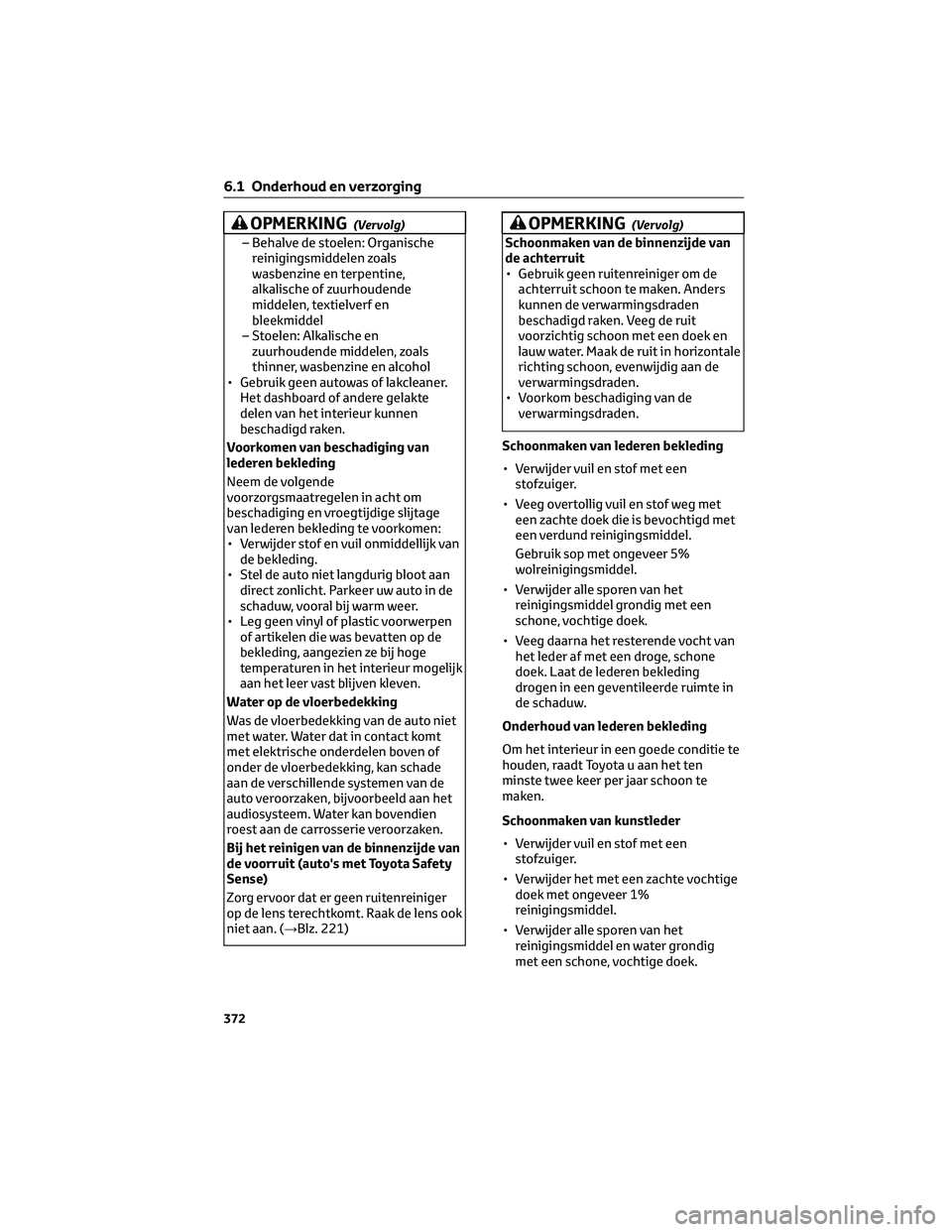

OPMERKING(Vervolg)
– Behalve de stoelen: Organische
reinigingsmiddelen zoals
wasbenzine en terpentine,
alkalische of zuurhoudende
middelen, textielverf en
bleekmiddel
– Stoelen: Alkalische en
zuurhoudende middelen, zoals
thinner, wasbenzine en alcohol
• Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte
delen van het interieur kunnen
beschadigd raken.
Voorkomen van beschadiging van
lederen bekleding
Neem de volgende
voorzorgsmaatregelen in acht om
beschadiging en vroegtijdige slijtage
van lederen bekleding te voorkomen:
• Verwijder stof en vuil onmiddellijk van
de bekleding.
• Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
• Leg geen vinyl of plastic voorwerpen
of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge
temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water. Water dat in contact komt
met elektrische onderdelen boven of
onder de vloerbedekking, kan schade
aan de verschillende systemen van de
auto veroorzaken, bijvoorbeeld aan het
audiosysteem. Water kan bovendien
roest aan de carrosserie veroorzaken.
Bij het reinigen van de binnenzijde van
de voorruit (auto's met Toyota Safety
Sense)
Zorg ervoor dat er geen ruitenreiniger
op de lens terechtkomt. Raak de lens ook
niet aan. (→Blz. 221)
OPMERKING(Vervolg)
Schoonmaken van de binnenzijde van
de achterruit
• Gebruik geen ruitenreiniger om de
achterruit schoon te maken. Anders
kunnen de verwarmingsdraden
beschadigd raken. Veeg de ruit
voorzichtig schoon met een doek en
lauw water. Maak de ruit in horizontale
richting schoon, evenwijdig aan de
verwarmingsdraden.
• Voorkom beschadiging van de
verwarmingsdraden.
Schoonmaken van lederen bekleding
• Verwijder vuil en stof met een
stofzuiger.
• Veeg overtollig vuil en stof weg met
een zachte doek die is bevochtigd met
een verdund reinigingsmiddel.
Gebruik sop met ongeveer 5%
wolreinigingsmiddel.
• Verwijder alle sporen van het
reinigingsmiddel grondig met een
schone, vochtige doek.
• Veeg daarna het resterende vocht van
het leder af met een droge, schone
doek. Laat de lederen bekleding
drogen in een geventileerde ruimte in
de schaduw.
Onderhoud van lederen bekleding
Om het interieur in een goede conditie te
houden, raadt Toyota u aan het ten
minste twee keer per jaar schoon te
maken.
Schoonmaken van kunstleder
• Verwijder vuil en stof met een
stofzuiger.
• Verwijder het met een zachte vochtige
doek met ongeveer 1%
reinigingsmiddel.
• Verwijder alle sporen van het
reinigingsmiddel en water grondig
met een schone, vochtige doek.
6.1 Onderhoud en verzorging
372

OPMERKING
Vervangen van
bandenspanningssensoren en
-zenders (auto's met bandenspanning-
swaarschuwingssysteem)
• Omdat het repareren of vervangen
van een band invloed kan hebben op
de bandenspanningssensoren en
-zenders, adviseren we u deze
werkzaamheden uit te laten voeren
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Ga ook voor de
aanschaf van
bandenspanningssensoren en
-zenders naar een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Gebruik voor uw auto alleen originele
Toyota-velgen. Bij niet-originele
velgen kan niet worden gegarandeerd
dat de bandenspanningssensoren en
-zenders goed werken.
Belangrijke aanwijzingen voor
lichtmetalen velgen
• Gebruik uitsluitend de Toyota-
wielmoeren en de Toyota-
wielmoersleutel bij uw lichtmetalen
velgen.
• Controleer de wielmoeren na de
eerste 1.600 km telkens als een band
is verwisseld, een band is gerepareerd
of is vervangen.
• Pas op dat lichtmetalen velgen niet
beschadigd raken als u
sneeuwkettingen gebruikt.
• Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes,
die geplaatst dienen te worden met
een kunststof of rubber hamer.
6.3.8 Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
1. Zet het contact UIT.
2. Open het dashboardkastje en schuif
de demper los.
3. Druk de nokken aan beide zijden van
het dashboardkastje in en open het
dashboardkastje langzaam helemaal
terwijl u het ondersteunt.
4. Til het volledig geopende
dashboardkastje iets omhoog en trek
het richting de stoel om de onderzijde
van het dashboardkastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan trekt.
6.3 Zelf uit te voeren onderhoud
393
6
Onderhoud en verzorging

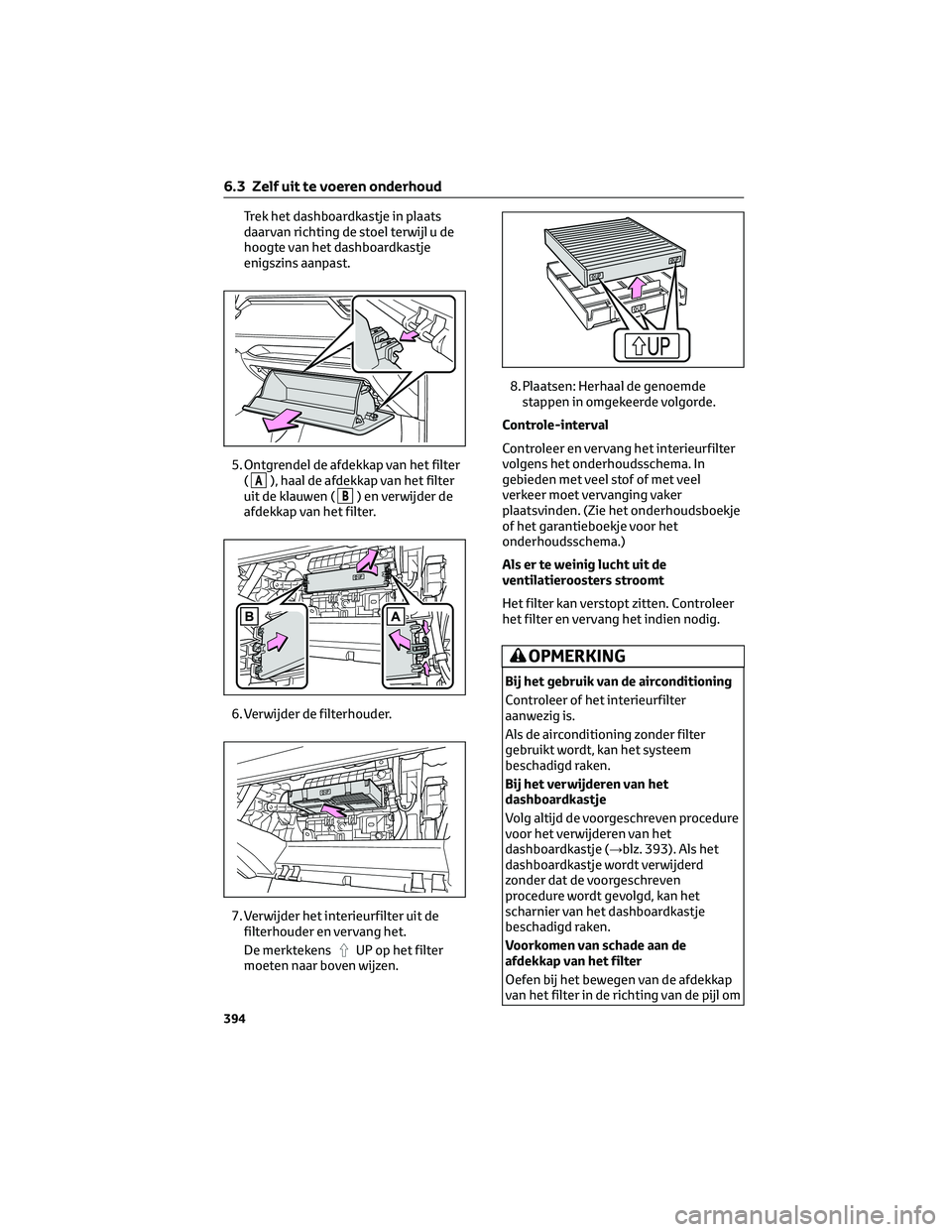

Trek het dashboardkastje in plaats
daarvan richting de stoel terwijl u de
hoogte van het dashboardkastje
enigszins aanpast.
5. Ontgrendel de afdekkap van het filter
(
A), haal de afdekkap van het filter
uit de klauwen (
B) en verwijder de
afdekkap van het filter.
6. Verwijder de filterhouder.
7. Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens
UP op het filter
moeten naar boven wijzen.8. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Controle-interval
Controleer en vervang het interieurfilter
volgens het onderhoudsschema. In
gebieden met veel stof of met veel
verkeer moet vervanging vaker
plaatsvinden. (Zie het onderhoudsboekje
of het garantieboekje voor het
onderhoudsschema.)
Als er te weinig lucht uit de
ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer
het filter en vervang het indien nodig.
OPMERKING
Bij het gebruik van de airconditioning
Controleer of het interieurfilter
aanwezig is.
Als de airconditioning zonder filter
gebruikt wordt, kan het systeem
beschadigd raken.
Bij het verwijderen van het
dashboardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het
dashboardkastje (→blz. 393). Als het
dashboardkastje wordt verwijderd
zonder dat de voorgeschreven
procedure wordt gevolgd, kan het
scharnier van het dashboardkastje
beschadigd raken.
Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
6.3 Zelf uit te voeren onderhoud
394

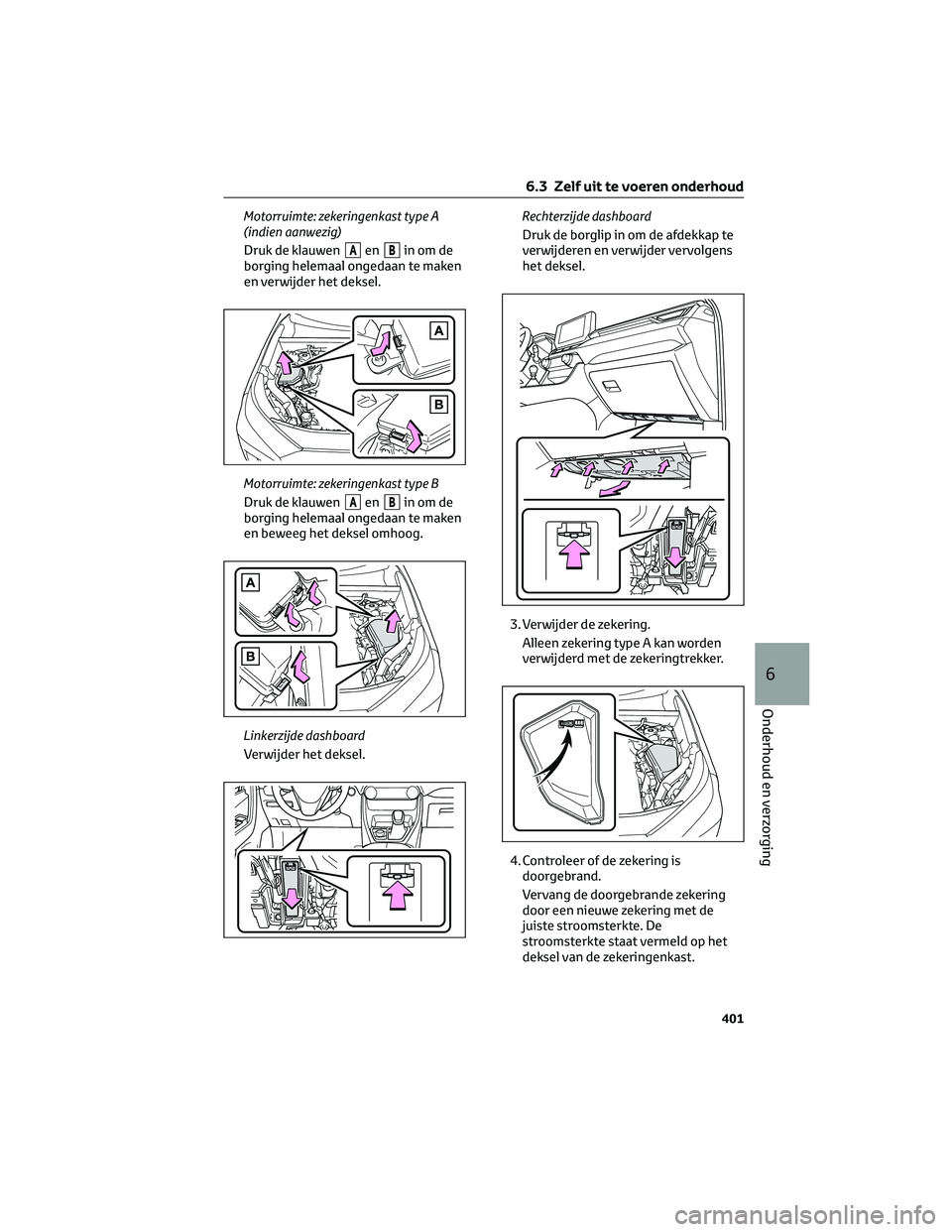

Motorruimte: zekeringenkast type A
(indien aanwezig)
Druk de klauwen
AenBin om de
borging helemaal ongedaan te maken
en verwijder het deksel.
Motorruimte: zekeringenkast type B
Druk de klauwen
AenBin om de
borging helemaal ongedaan te maken
en beweeg het deksel omhoog.
Linkerzijde dashboard
Verwijder het deksel.Rechterzijde dashboard
Druk de borglip in om de afdekkap te
verwijderen en verwijder vervolgens
het deksel.
3. Verwijder de zekering.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4. Controleer of de zekering is
doorgebrand.
Vervang de doorgebrande zekering
door een nieuwe zekering met de
juiste stroomsterkte. De
stroomsterkte staat vermeld op het
deksel van de zekeringenkast.
6.3 Zelf uit te voeren onderhoud
401
6
Onderhoud en verzorging
