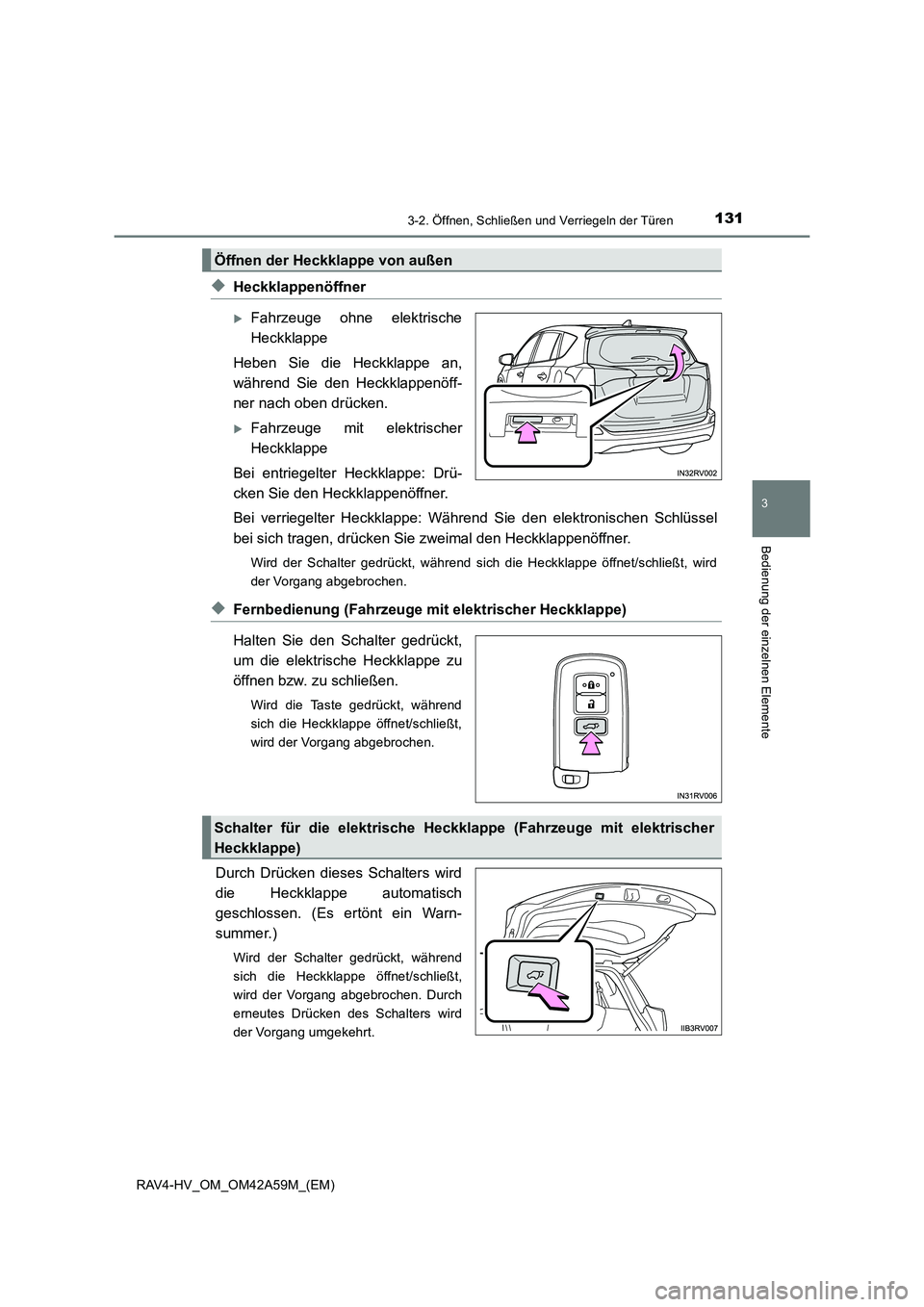

1313-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
◆Heckklappenöffner
XFahrzeuge ohne elektrische
Heckklappe
Heben Sie die Heckklappe an,
während Sie den Heckklappenöff-
ner nach oben drücken.
XFahrzeuge mit elektrischer
Heckklappe
Bei entriegelter Heckklappe: Drü-
cken Sie den Heckklappenöffner.
Bei verriegelter Heckklappe: Während Sie den elektronischen Schlüssel
bei sich tragen, drücken Sie zweimal den Heckklappenöffner.
Wird der Schalter gedrückt, während sich die Heckklappe öffnet/schließt, wird
der Vorgang abgebrochen.
◆Fernbedienung (Fahrzeuge mit elektrischer Heckklappe)
Halten Sie den Schalter gedrückt,
um die elektrische Heckklappe zu
öffnen bzw. zu schließen.
Wird die Taste gedrückt, während
sich die Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen.
Durch Drücken dieses Schalters wird
die Heckklappe automatisch
geschlossen. (Es ertönt ein Warn-
summer.)
Wird der Schalter gedrückt, während
sich die Heckklappe öffnet/schließt,
wird der Vorgang abgebrochen. Durch
erneutes Drücken des Schalters wird
der Vorgang umgekehrt.
Öffnen der Heckklappe von außen
Schalter für die elektrische Heckklappe (Fahrzeuge mit elektrischer
Heckklappe)

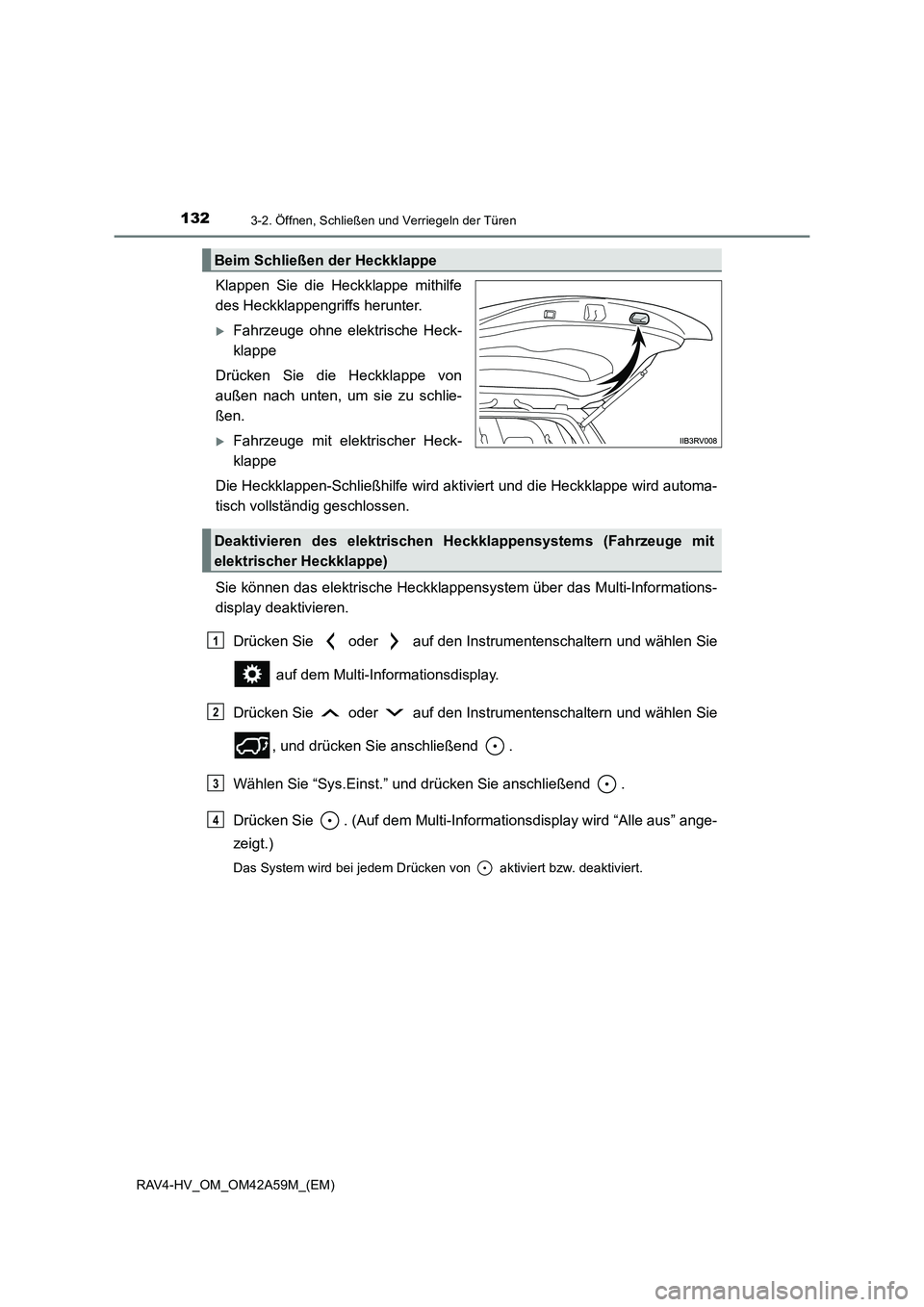

1323-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42A59M_(EM)
Klappen Sie die Heckklappe mithilfe
des Heckklappengriffs herunter.
XFahrzeuge ohne elektrische Heck-
klappe
Drücken Sie die Heckklappe von
außen nach unten, um sie zu schlie-
ßen.
XFahrzeuge mit elektrischer Heck-
klappe
Die Heckklappen-Schließhilfe wird aktiviert und die Heckklappe wird automa-
tisch vollständig geschlossen.
Sie können das elektrische Heckklappensystem über das Multi-Informations-
display deaktivieren.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie , und drücken Sie anschließend .
Wählen Sie “Sys.Einst.” und drücken Sie anschließend .
Drücken Sie . (Auf dem Multi-Informationsdisplay wird “Alle aus” ange-
zeigt.)
Das System wird bei jedem Drücken von aktiviert bzw. deaktiviert.
Beim Schließen der Heckklappe
Deaktivieren des elektrischen H eckklappensystems (Fahrzeuge mit
elektrischer Heckklappe)
1
2
3
4

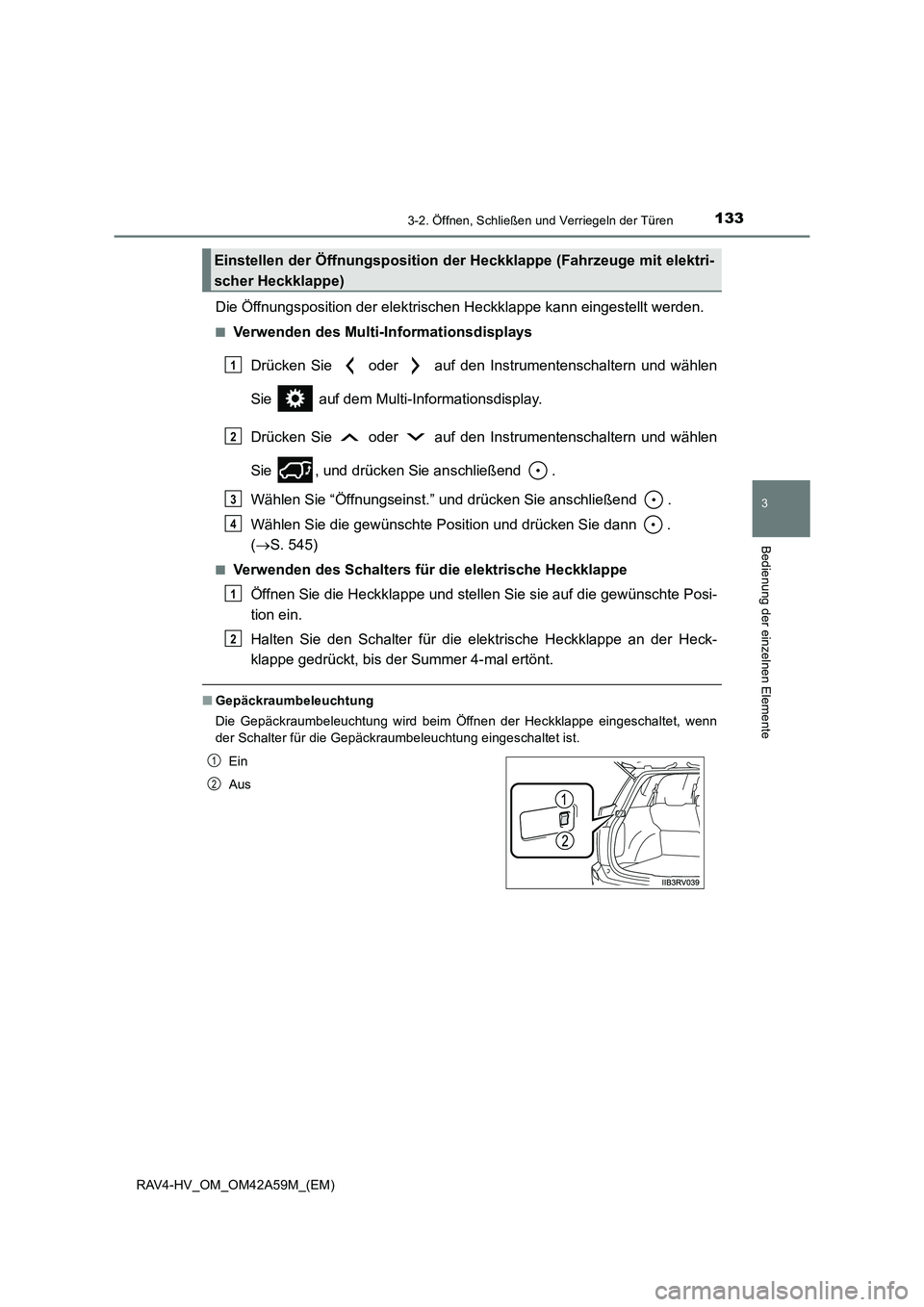

1333-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
Die Öffnungsposition der elektrischen Heckklappe kann eingestellt werden.
■Verwenden des Multi-InformationsdisplaysDrücken Sie oder auf den Instrumentenschaltern und wählen
Sie auf dem Multi-Informationsdisplay.
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie , und drücken Sie anschließend .
Wählen Sie “Öffnungseinst.” und drücken Sie anschließend .
Wählen Sie die gewünschte Position und drücken Sie dann .
(→ S. 545)
■Verwenden des Schalters für die elektrische Heckklappe
Öffnen Sie die Heckklappe und stellen Sie sie auf die gewünschte Posi-
tion ein.
Halten Sie den Schalter für die elektrische Heckklappe an der Heck-
klappe gedrückt, bis der Summer 4-mal ertönt.
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung wird beim Öffnen der Heckklappe eingeschaltet, wenn
der Schalter für die Gepäckraumbeleuchtung eingeschaltet ist.
Einstellen der Öffnungsposition der Heckklappe (Fahrzeuge mit elektri-
scher Heckklappe)
Ein
Aus
1
2
3
4
1
2
1
2

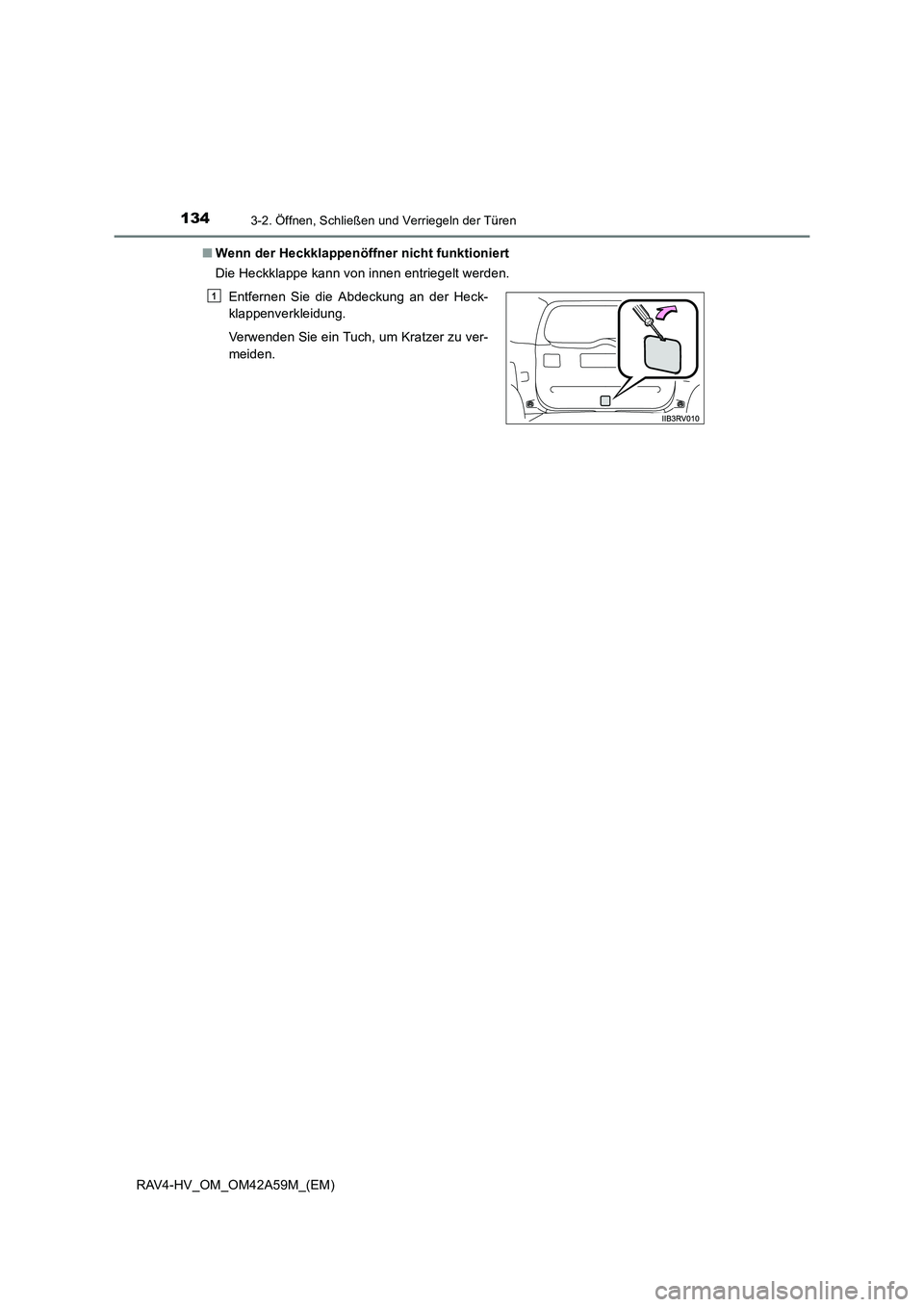

1343-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42A59M_(EM)■
Wenn der Heckklappenöffner nicht funktioniert
Die Heckklappe kann von innen entriegelt werden.
Entfernen Sie die Abdeckung an der Heck-
klappenverkleidung.
Verwenden Sie ein Tuch, um Kratzer zu ver-
meiden.
1

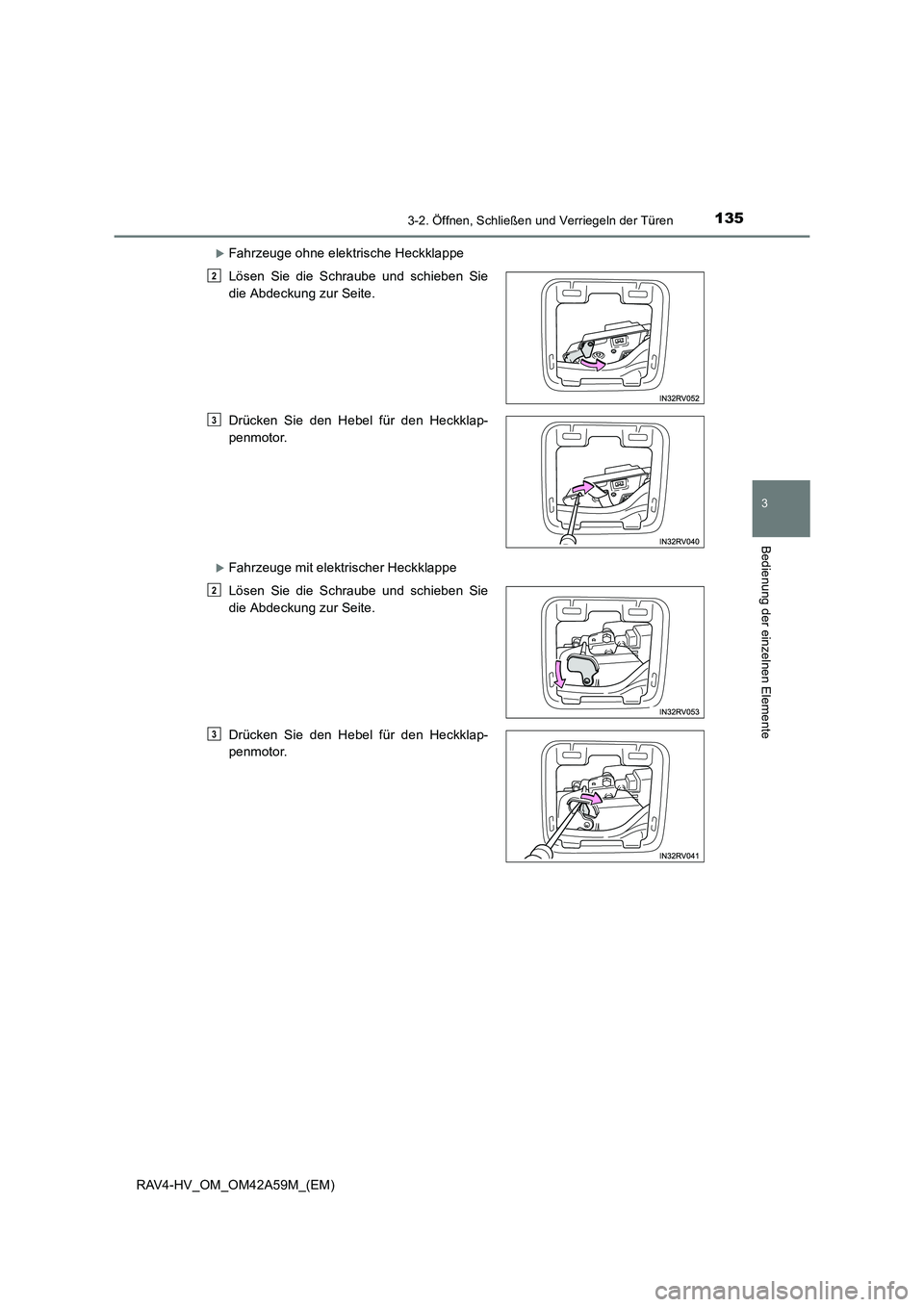

1353-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
XFahrzeuge ohne elektrische Heckklappe
XFahrzeuge mit elektrischer Heckklappe Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Drücken Sie den Hebel für den Heckklap-
penmotor.
Lösen Sie die Schraube und schieben Sie
die Abdeckung zur Seite.
Drücken Sie den Hebel für den Heckklap-
penmotor.
2
3
2
3

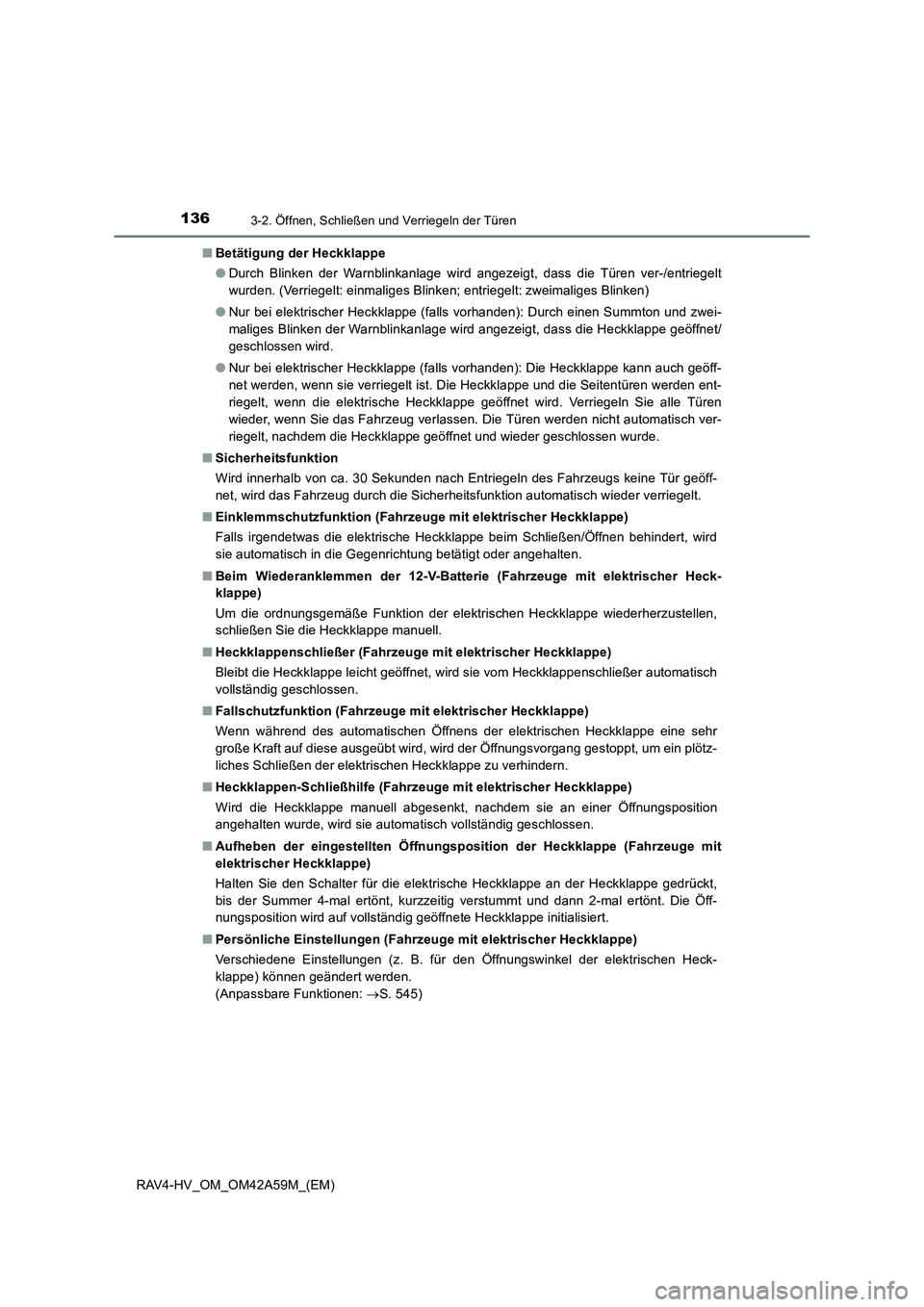

1363-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42A59M_(EM)■
Betätigung der Heckklappe
●Durch Blinken der Warnblinkanlage wird angezeigt, dass die Türen ver-/entriegelt
wurden. (Verriegelt: einmaliges Blinken; entriegelt: zweimaliges Blinken)
● Nur bei elektrischer Heckklappe (falls vorhanden): Durch einen Summton und zwei-
maliges Blinken der Warnblinkanlage wird angezeigt, dass die Heckklappe geöffnet/
geschlossen wird.
● Nur bei elektrischer Heckklappe (falls vorhanden): Die Heckklappe kann auch geöff-
net werden, wenn sie verriegelt ist. Die Heckklappe und die Seitentüren werden ent-
riegelt, wenn die elektrische Heckklappe geöffnet wird. Verriegeln Sie alle Türen
wieder, wenn Sie das Fahrzeug verlassen. Die Türen werden nicht automatisch ver-
riegelt, nachdem die Heckklappe geöffnet und wieder geschlossen wurde.
■ Sicherheitsfunktion
Wird innerhalb von ca. 30 Sekunden nach Entriegeln des Fahrzeugs keine Tür geöff-
net, wird das Fahrzeug durch die Sicherheitsfunktion automatisch wieder verriegelt.
■ Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Falls irgendetwas die elektrische Heckklappe beim Schließen/Öffnen behindert, wird
sie automatisch in die Gegenrichtung betätigt oder angehalten.
■ Beim Wiederanklemmen der 12-V-Batterie (Fahrzeuge mit elektrischer Heck-
klappe)
Um die ordnungsgemäße Funktion der elektrischen Heckklappe wiederherzustellen,
schließen Sie die Heckklappe manuell.
■ Heckklappenschließer (Fahrzeuge mit elektrischer Heckklappe)
Bleibt die Heckklappe leicht geöffnet, wird sie vom Heckklappenschließer automatisch
vollständig geschlossen.
■ Fallschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Wenn während des automatischen Öffnens der elektrischen Heckklappe eine sehr
große Kraft auf diese ausgeübt wird, wird der Öffnungsvorgang gestoppt, um ein plötz-
liches Schließen der elektrischen Heckklappe zu verhindern.
■ Heckklappen-Schließhilfe (Fahrzeuge mit elektrischer Heckklappe)
Wird die Heckklappe manuell abgesenkt, nachdem sie an einer Öffnungsposition
angehalten wurde, wird sie automatisch vollständig geschlossen.
■ Aufheben der eingestellten Öffnungsposition der Heckklappe (Fahrzeuge mit
elektrischer Heckklappe)
Halten Sie den Schalter für die elektrische Heckklappe an der Heckklappe gedrückt,
bis der Summer 4-mal ertönt, kurzzeitig verstummt und dann 2-mal ertönt. Die Öff-
nungsposition wird auf vollständig geöffnete Heckklappe initialisiert.
■ Persönliche Einstellungen (Fahrzeuge mit elektrischer Heckklappe)
Verschiedene Einstellungen (z. B. für den Öffnungswinkel der elektrischen Heck-
klappe) können geändert werden.
(Anpassbare Funktionen: →S. 545)

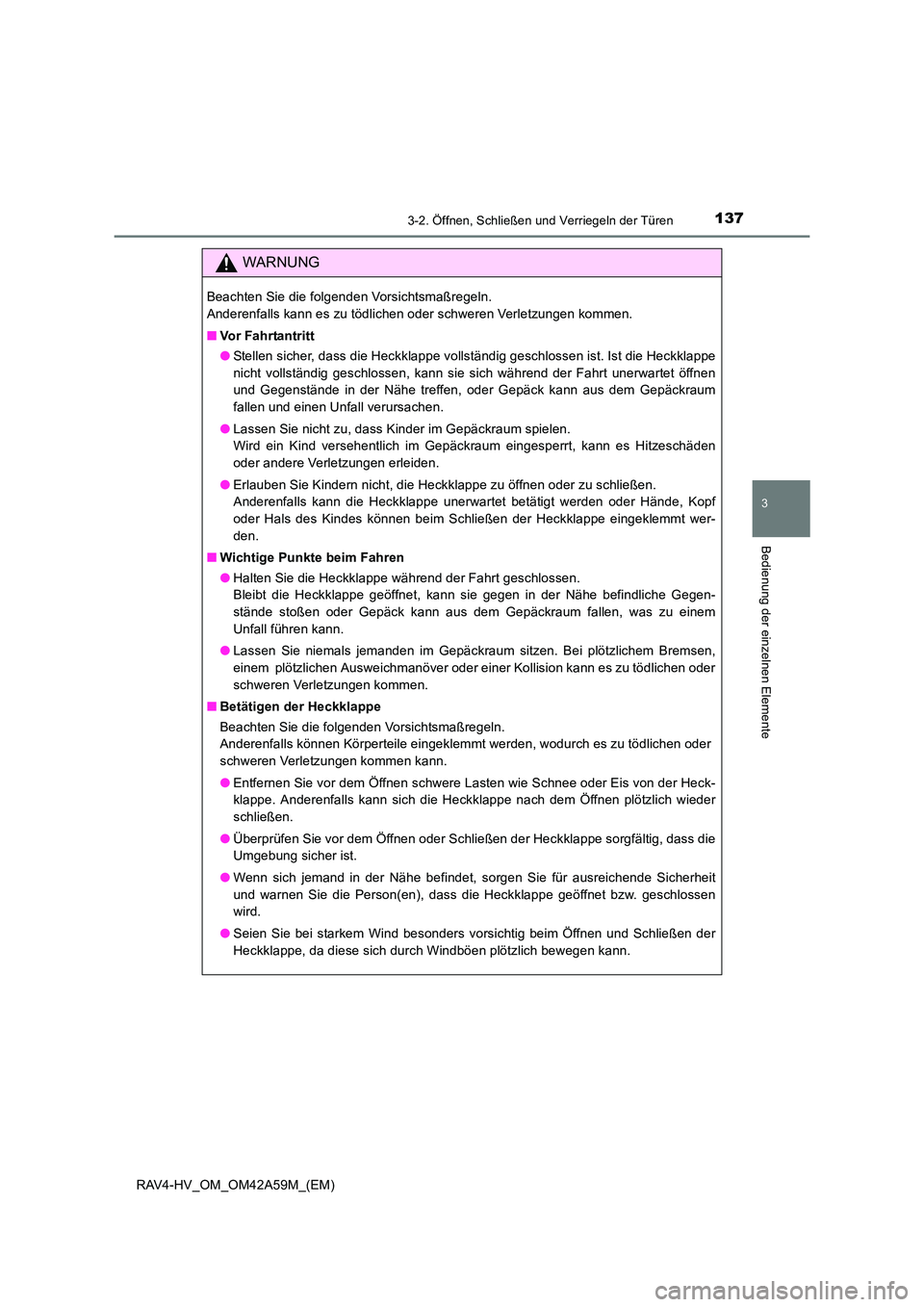

1373-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Vor Fahrtantritt
●Stellen sicher, dass die Heckklappe vollständig geschlossen ist. Ist die Heckklappe
nicht vollständig geschlossen, kann sie sich während der Fahrt unerwartet öffnen
und Gegenstände in der Nähe treffen, oder Gepäck kann aus dem Gepäckraum
fallen und einen Unfall verursachen.
● Lassen Sie nicht zu, dass Kinder im Gepäckraum spielen.
Wird ein Kind versehentlich im Gepäckraum eingesperrt, kann es Hitzeschäden
oder andere Verletzungen erleiden.
● Erlauben Sie Kindern nicht, die Heckklappe zu öffnen oder zu schließen.
Anderenfalls kann die Heckklappe unerwartet betätigt werden oder Hände, Kopf
oder Hals des Kindes können beim Schließen der Heckklappe eingeklemmt wer-
den.
■ Wichtige Punkte beim Fahren
●Halten Sie die Heckklappe während der Fahrt geschlossen.
Bleibt die Heckklappe geöffnet, kann sie gegen in der Nähe befindliche Gegen-
stände stoßen oder Gepäck kann aus dem Gepäckraum fallen, was zu einem
Unfall führen kann.
● Lassen Sie niemals jemanden im Gepäckraum sitzen. Bei plötzlichem Bremsen,
einem plötzlichen Ausweichmanöver oder einer Kollision kann es zu tödlichen oder
schweren Verletzungen kommen.
■ Betätigen der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können Körperteile eingeklemmt werden, wodurch es zu tödlichen oder
schweren Verletzungen kommen kann.
●Entfernen Sie vor dem Öffnen schwere Lasten wie Schnee oder Eis von der Heck-
klappe. Anderenfalls kann sich die Heckklappe nach dem Öffnen plötzlich wieder
schließen.
● Überprüfen Sie vor dem Öffnen oder Schließen der Heckklappe sorgfältig, dass die
Umgebung sicher ist.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Seien Sie bei starkem Wind besonders vorsichtig beim Öffnen und Schließen der
Heckklappe, da diese sich durch Windböen plötzlich bewegen kann.

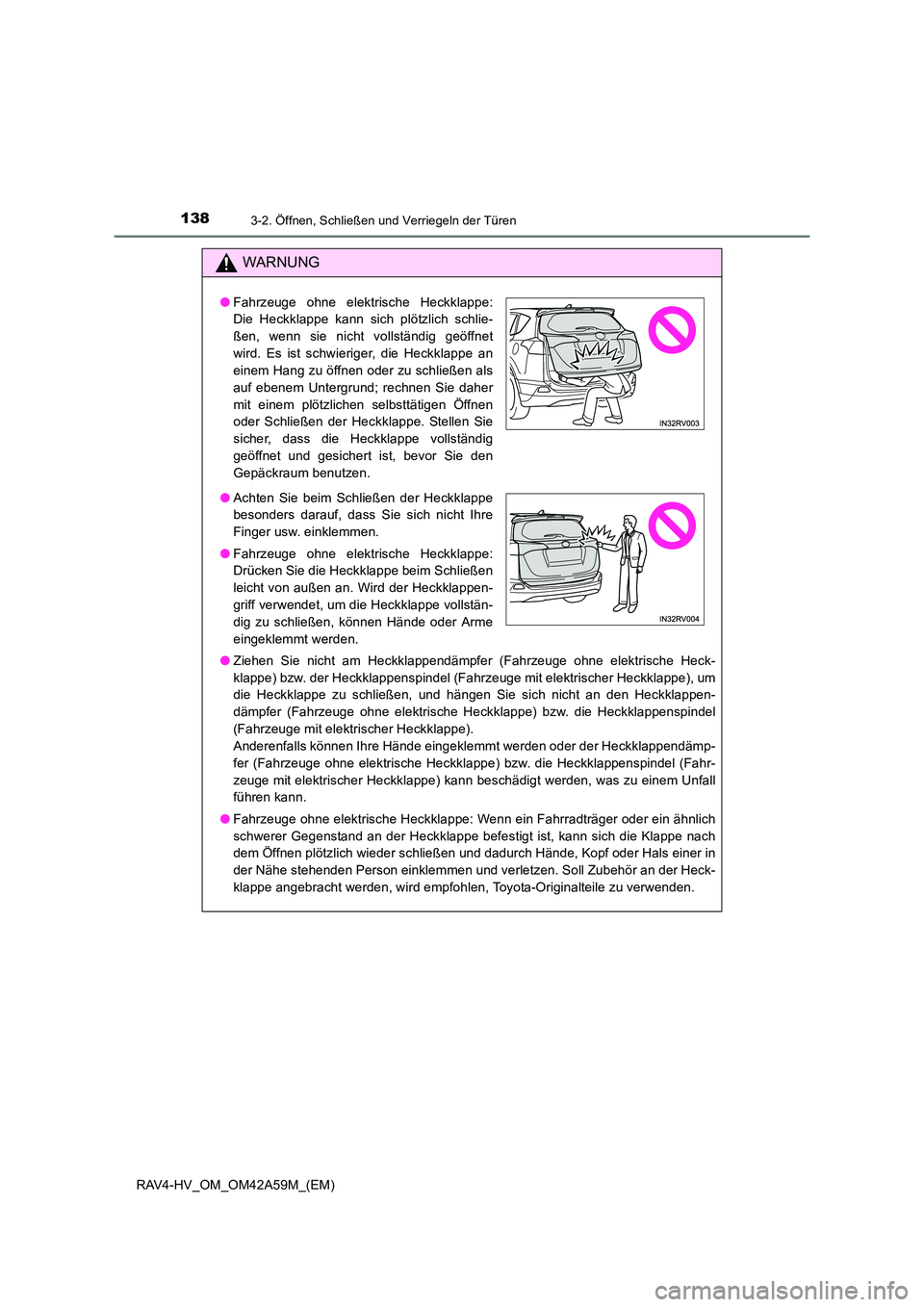

1383-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
●Ziehen Sie nicht am Heckklappendämpfer (Fahrzeuge ohne elektrische Heck-
klappe) bzw. der Heckklappenspindel (Fahrzeuge mit elektrischer Heckklappe), um
die Heckklappe zu schließen, und hängen Sie sich nicht an den Heckklappen-
dämpfer (Fahrzeuge ohne elektrische Heckklappe) bzw. die Heckklappenspindel
(Fahrzeuge mit elektrischer Heckklappe).
Anderenfalls können Ihre Hände eingeklemmt werden oder der Heckklappendämp-
fer (Fahrzeuge ohne elektrische Heckklappe) bzw. die Heckklappenspindel (Fahr-
zeuge mit elektrischer Heckklappe) kann beschädigt werden, was zu einem Unfall
führen kann.
● Fahrzeuge ohne elektrische Heckklappe: Wenn ein Fahrradträger oder ein ähnlich
schwerer Gegenstand an der Heckklappe befestigt ist, kann sich die Klappe nach
dem Öffnen plötzlich wieder schließen und dadurch Hände, Kopf oder Hals einer in
der Nähe stehenden Person einklemmen und verletzen. Soll Zubehör an der Heck-
klappe angebracht werden, wird empfohlen, Toyota-Originalteile zu verwenden.
●Fahrzeuge ohne elektrische Heckklappe:
Die Heckklappe kann sich plötzlich schlie-
ßen, wenn sie nicht vollständig geöffnet
wird. Es ist schwieriger, die Heckklappe an
einem Hang zu öffnen oder zu schließen als
auf ebenem Untergrund; rechnen Sie daher
mit einem plötzlichen selbsttätigen Öffnen
oder Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
geöffnet und gesichert ist, bevor Sie den
Gepäckraum benutzen.
● Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Sie sich nicht Ihre
Finger usw. einklemmen.
● Fahrzeuge ohne elektrische Heckklappe:
Drücken Sie die Heckklappe beim Schließen
leicht von außen an. Wird der Heckklappen-
griff verwendet, um die Heckklappe vollstän-
dig zu schließen, können Hände oder Arme
eingeklemmt werden.

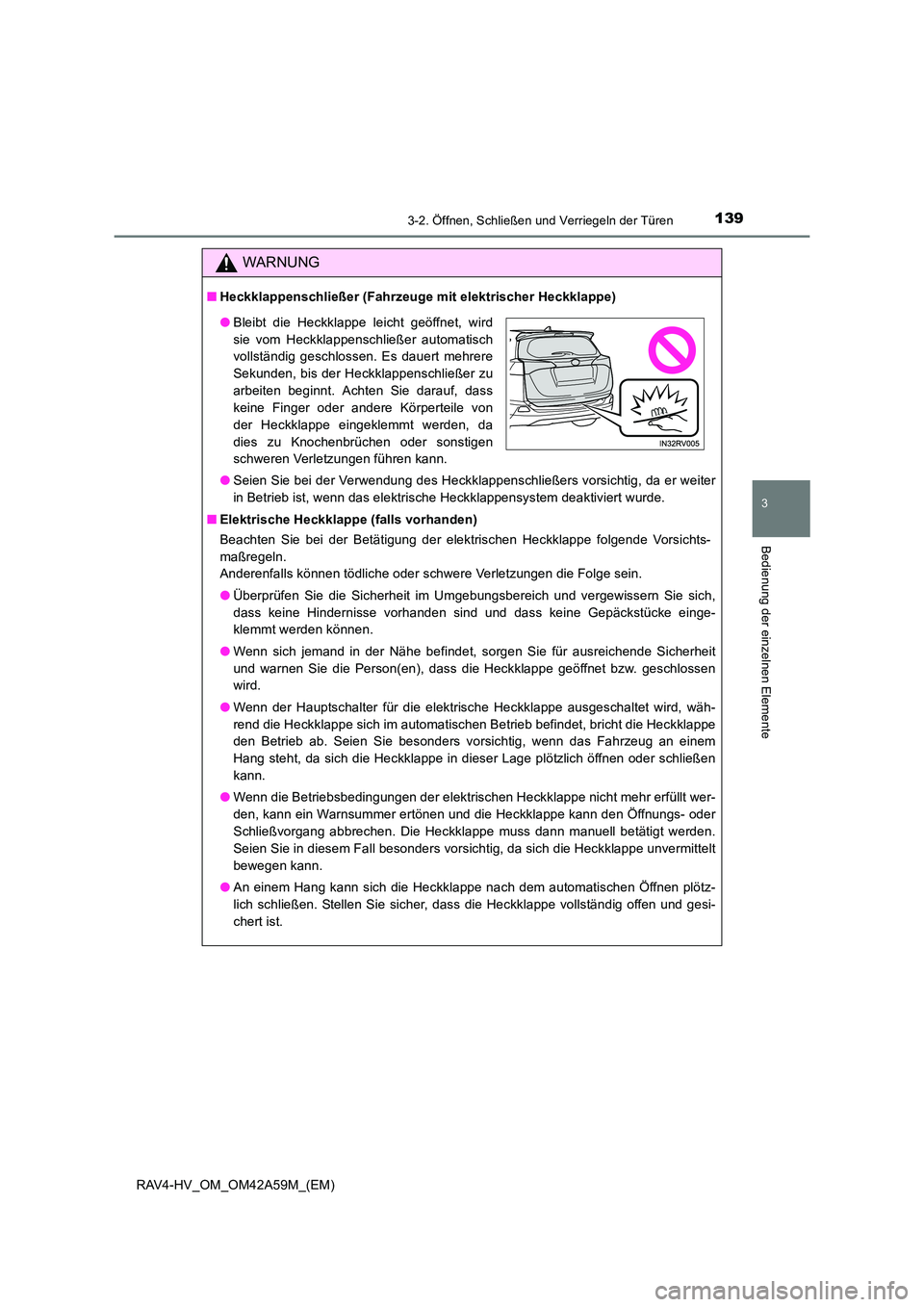

1393-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
■Heckklappenschließer (Fahrzeuge mit elektrischer Heckklappe)
●Seien Sie bei der Verwendung des Heckklappenschließers vorsichtig, da er weiter
in Betrieb ist, wenn das elektrische Heckklappensystem deaktiviert wurde.
■ Elektrische Heckklappe (falls vorhanden)
Beachten Sie bei der Betätigung der elektrischen Heckklappe folgende Vorsichts-
maßregeln.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
●Überprüfen Sie die Sicherheit im Umgebungsbereich und vergewissern Sie sich,
dass keine Hindernisse vorhanden sind und dass keine Gepäckstücke einge-
klemmt werden können.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Wenn der Hauptschalter für die elektrische Heckklappe ausgeschaltet wird, wäh-
rend die Heckklappe sich im automatischen Betrieb befindet, bricht die Heckklappe
den Betrieb ab. Seien Sie besonders vorsichtig, wenn das Fahrzeug an einem
Hang steht, da sich die Heckklappe in dieser Lage plötzlich öffnen oder schließen
kann.
● Wenn die Betriebsbedingungen der elektrischen Heckklappe nicht mehr erfüllt wer-
den, kann ein Warnsummer ertönen und die Heckklappe kann den Öffnungs- oder
Schließvorgang abbrechen. Die Heckklappe muss dann manuell betätigt werden.
Seien Sie in diesem Fall besonders vorsichtig, da sich die Heckklappe unvermittelt
bewegen kann.
● An einem Hang kann sich die Heckklappe nach dem automatischen Öffnen plötz-
lich schließen. Stellen Sie sicher, dass die Heckklappe vollständig offen und gesi-
chert ist.
●Bleibt die Heckklappe leicht geöffnet, wird
sie vom Heckklappenschließer automatisch
vollständig geschlossen. Es dauert mehrere
Sekunden, bis der Heckklappenschließer zu
arbeiten beginnt. Achten Sie darauf, dass
keine Finger oder andere Körperteile von
der Heckklappe eingeklemmt werden, da
dies zu Knochenbrüchen oder sonstigen
schweren Verletzungen führen kann.

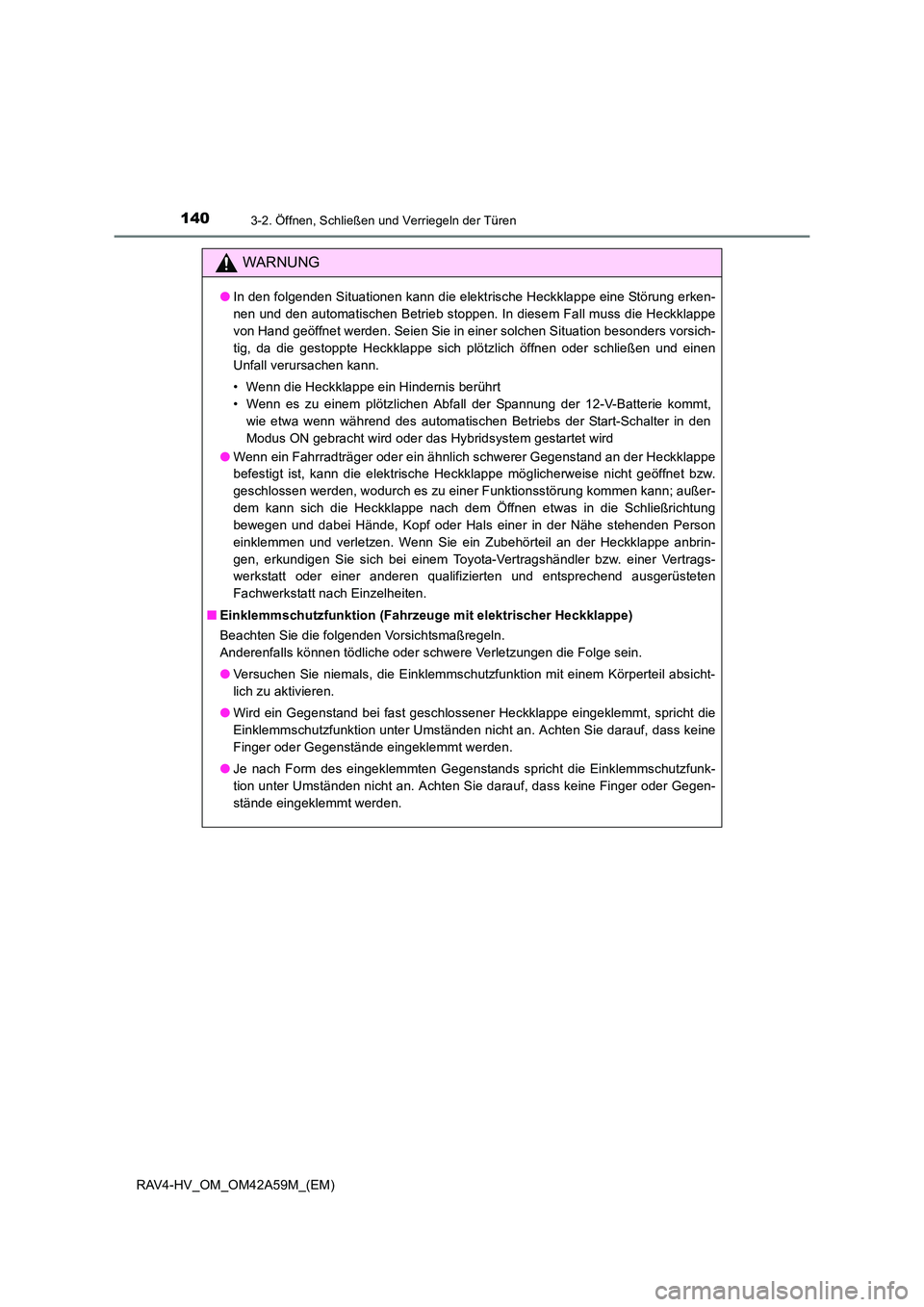

1403-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42A59M_(EM)
WARNUNG
●In den folgenden Situationen kann die elektrische Heckklappe eine Störung erken-
nen und den automatischen Betrieb stoppen. In diesem Fall muss die Heckklappe
von Hand geöffnet werden. Seien Sie in einer solchen Situation besonders vorsich-
tig, da die gestoppte Heckklappe sich plötzlich öffnen oder schließen und einen
Unfall verursachen kann.
• Wenn die Heckklappe ein Hindernis berührt
• Wenn es zu einem plötzlichen Abfall der Spannung der 12-V-Batterie kommt,
wie etwa wenn während des automatischen Betriebs der Start-Schalter in den
Modus ON gebracht wird oder das Hybridsystem gestartet wird
● Wenn ein Fahrradträger oder ein ähnlich schwerer Gegenstand an der Heckklappe
befestigt ist, kann die elektrische Heckklappe möglicherweise nicht geöffnet bzw.
geschlossen werden, wodurch es zu einer Funktionsstörung kommen kann; außer-
dem kann sich die Heckklappe nach dem Öffnen etwas in die Schließrichtung
bewegen und dabei Hände, Kopf oder Hals einer in der Nähe stehenden Person
einklemmen und verletzen. Wenn Sie ein Zubehörteil an der Heckklappe anbrin-
gen, erkundigen Sie sich bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt nach Einzelheiten.
■ Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
●Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil absicht-
lich zu aktivieren.
● Wird ein Gegenstand bei fast geschlossener Heckklappe eingeklemmt, spricht die
Einklemmschutzfunktion unter Umständen nicht an. Achten Sie darauf, dass keine
Finger oder Gegenstände eingeklemmt werden.
● Je nach Form des eingeklemmten Gegenstands spricht die Einklemmschutzfunk-
tion unter Umständen nicht an. Achten Sie darauf, dass keine Finger oder Gegen-
stände eingeklemmt werden.
