4617-2. Teendők szükséghelyzetben
7
Ha baj történik

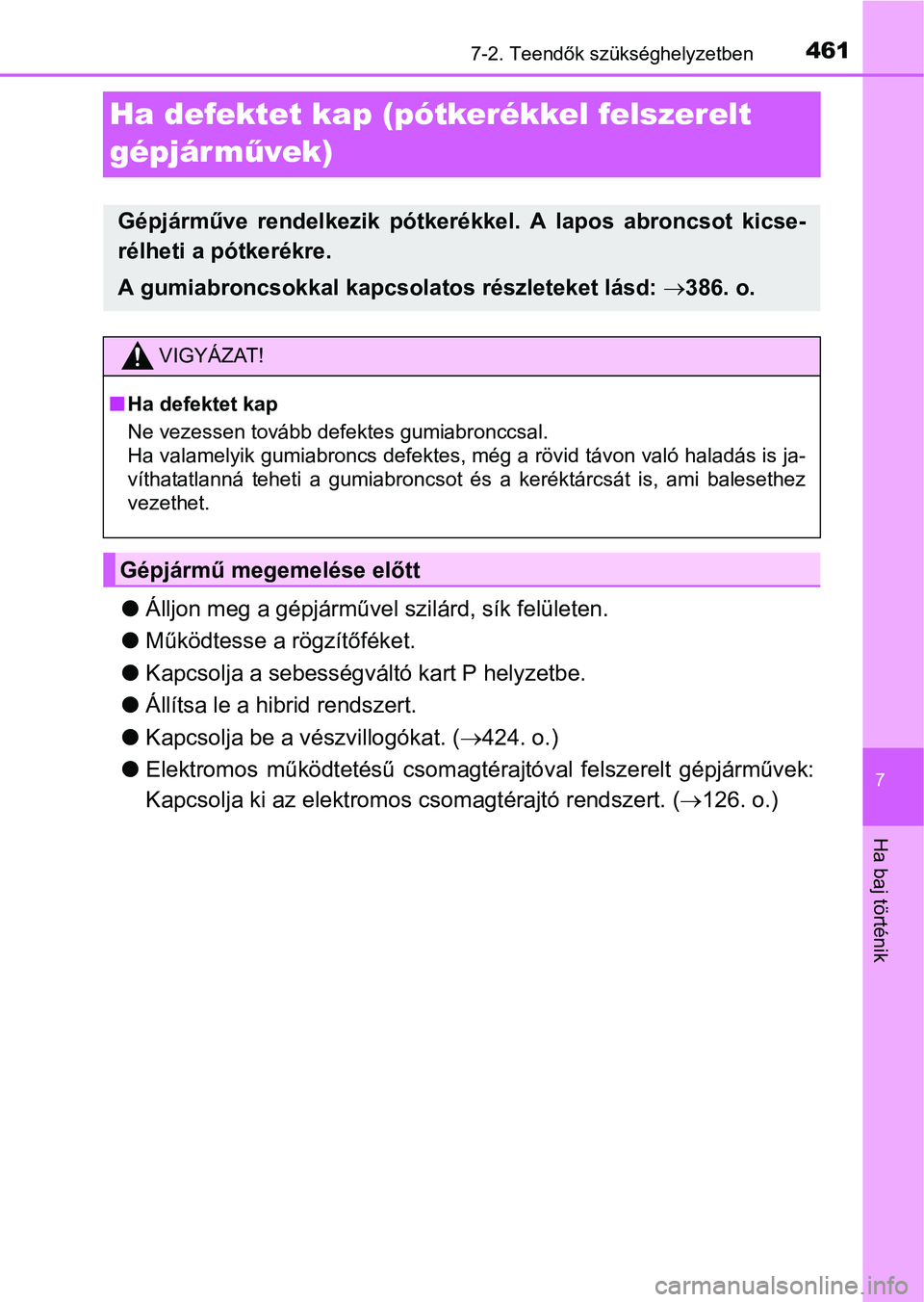

Ha defektet kap (pótkerékkel felszerelt
gépjár művek)
Álljon meg a gépjárművel szilárd, sík felületen.
Működtesse a rögzítőféket.
Kapcsolja a sebességváltó kart P helyzetbe.
Állítsa le a hibrid rendszert.
Kapcsolja be a vészvillogókat. (424. o.)
Elektromos működtetésű csomagtérajtóval felszerelt gépjárművek:
Kapcsolja ki az elektromos csomagtérajtó rendszert. (126. o.)
Gépjárműve rendelkezik pótkerékkel. A lapos abroncsot kicse-
rélheti a pótkerékre.
A gumiabroncsokkal kapcsolatos részleteket lásd: 386. o.
VIGYÁZAT!
Ha defektet kap
Ne vezessen tovább defektes gumiabronccsal.
Ha valamelyik gumiabroncs defektes, még a rövid távon való haladás is ja-
víthatatlanná teheti a gumiabroncsot és a keréktárcsát is, ami balesethez
vezethet.
Gépjármű megemelése előtt

4627-2. Teendők szükséghelyzetben

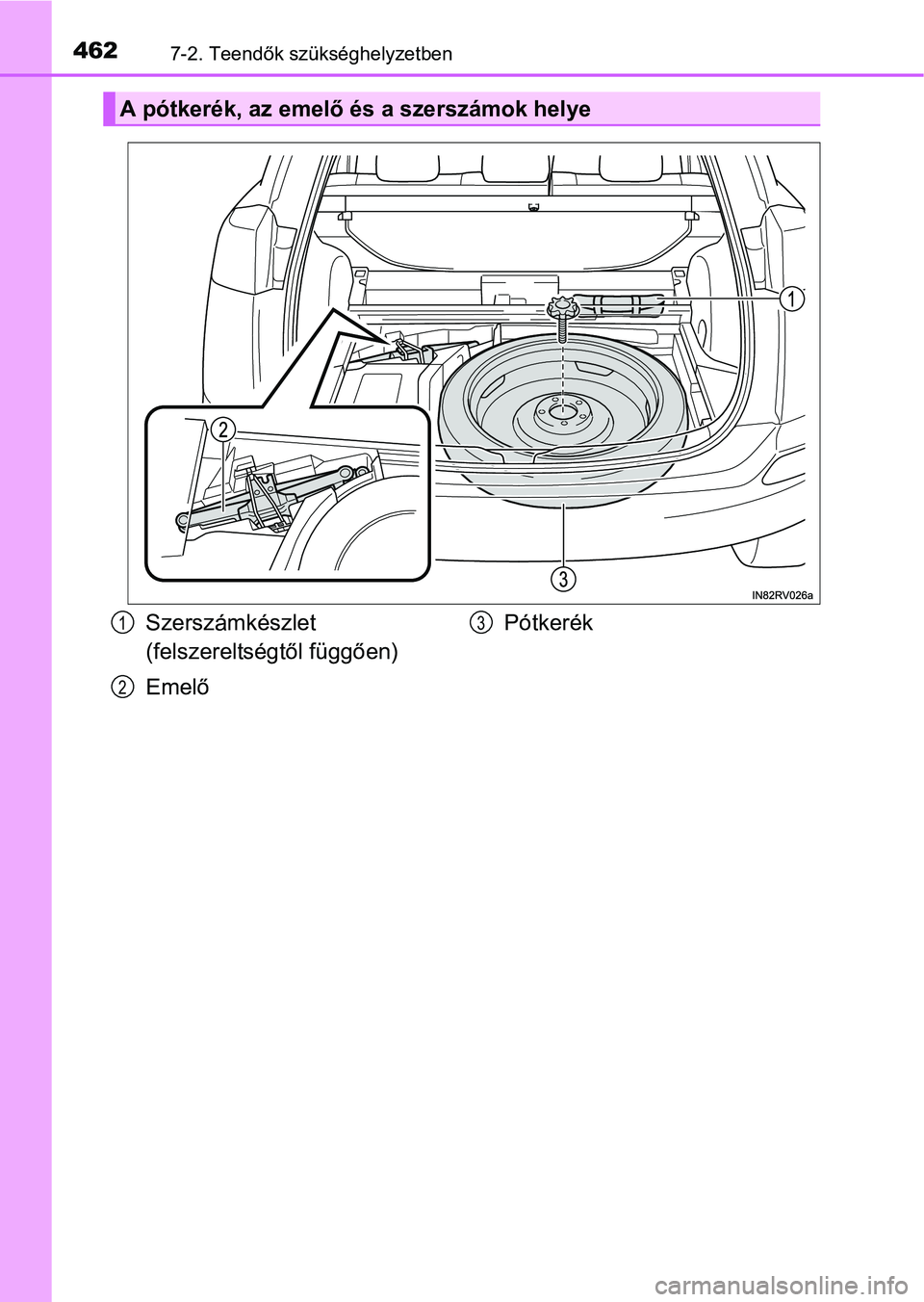

A pótkerék, az emelő és a szerszámok helye
Szerszámkészlet
(felszereltségtől függően)
EmelőPótkerék1
2
3

4637-2. Teendők szükséghelyzetben
7
Ha baj történik

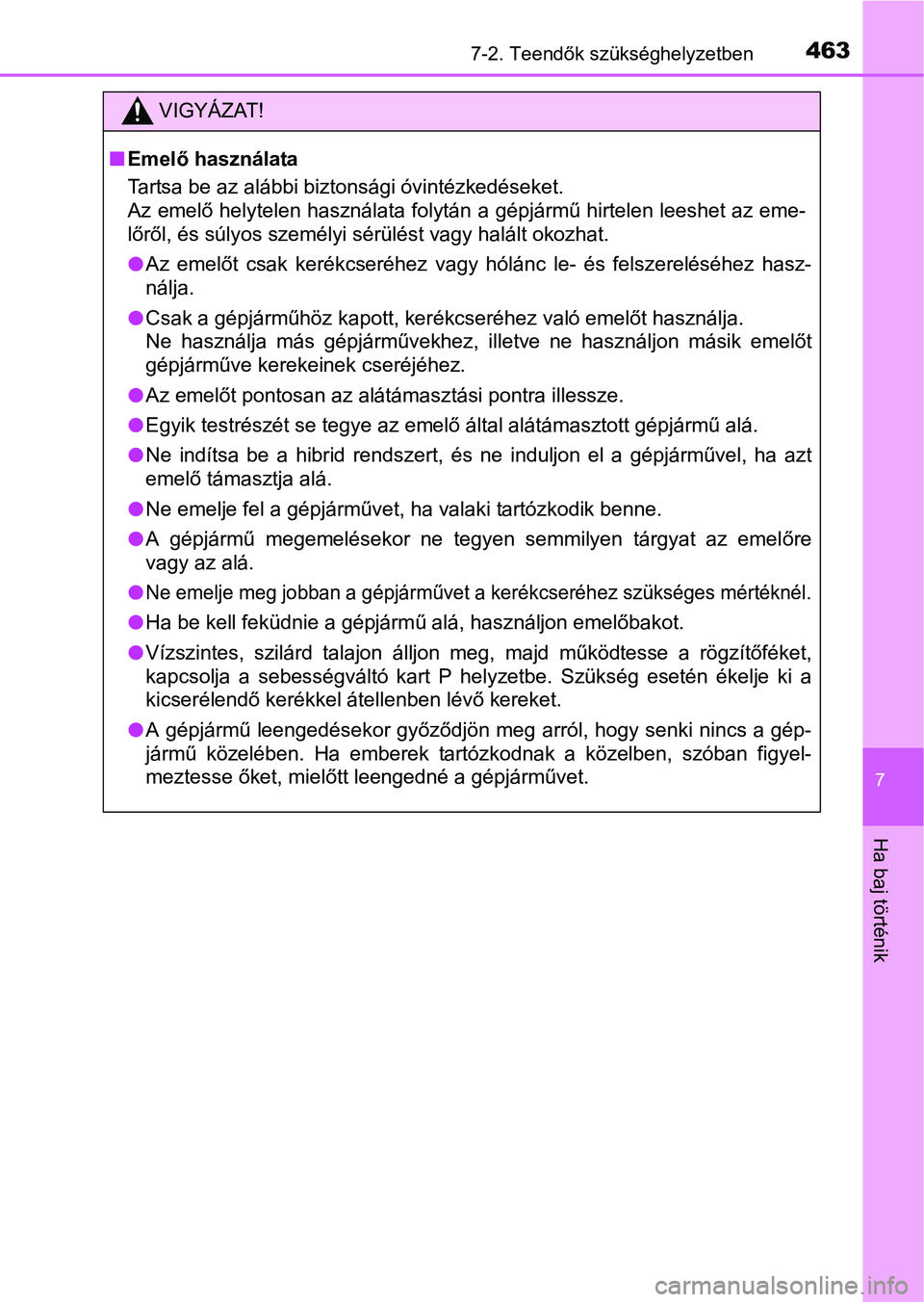

VIGYÁZAT!
Emelő használata
Tartsa be az alábbi biztonsági óvintézkedéseket.
Az emelő helytelen használata folytán a gépjármű hirtelen leeshet az eme-
lőről, és súlyos személyi sérülést vagy halált okozhat.
Az emelőt csak kerékcseréhez vagy hólánc le- és felszereléséhez hasz-
nálja.
Csak a gépjárműhöz kapott, kerékcseréhez való emelőt használja.
Ne használja más gépjárművekhez, illetve ne használjon másik emelőt
gépjárműve kerekeinek cseréjéhez.
Az emelőt pontosan az alátámasztási pontra illessze.
Egyik testrészét se tegye az emelő által alátámasztott gépjármű alá.
Ne indítsa be a hibrid rendszert, és ne induljon el a gépjárművel, ha azt
emelő támasztja alá.
Ne emelje fel a gépjárművet, ha valaki tartózkodik benne.
A gépjármű megemelésekor ne tegyen semmilyen tárgyat az emelőre
vagy az alá.

Ne emelje meg jobban a gépjárművet a kerékcseréhez szükséges mértéknél.
Ha be kell feküdnie a gépjármű alá, használjon emelőbakot.
Vízszintes, szilárd talajon álljon meg, majd működtesse a rögzítőféket,
kapcsolja a sebességváltó kart P helyzetbe. Szükség esetén ékelje ki a
kicserélendő kerékkel átellenben lévő kereket.
A gépjármű leengedésekor győződjön meg arról, hogy senki nincs a gép-
jármű közelében. Ha emberek tartózkodnak a közelben, szóban figyel-
meztesse őket, mielőtt leengedné a gépjárművet.

4647-2. Teendők szükséghelyzetben

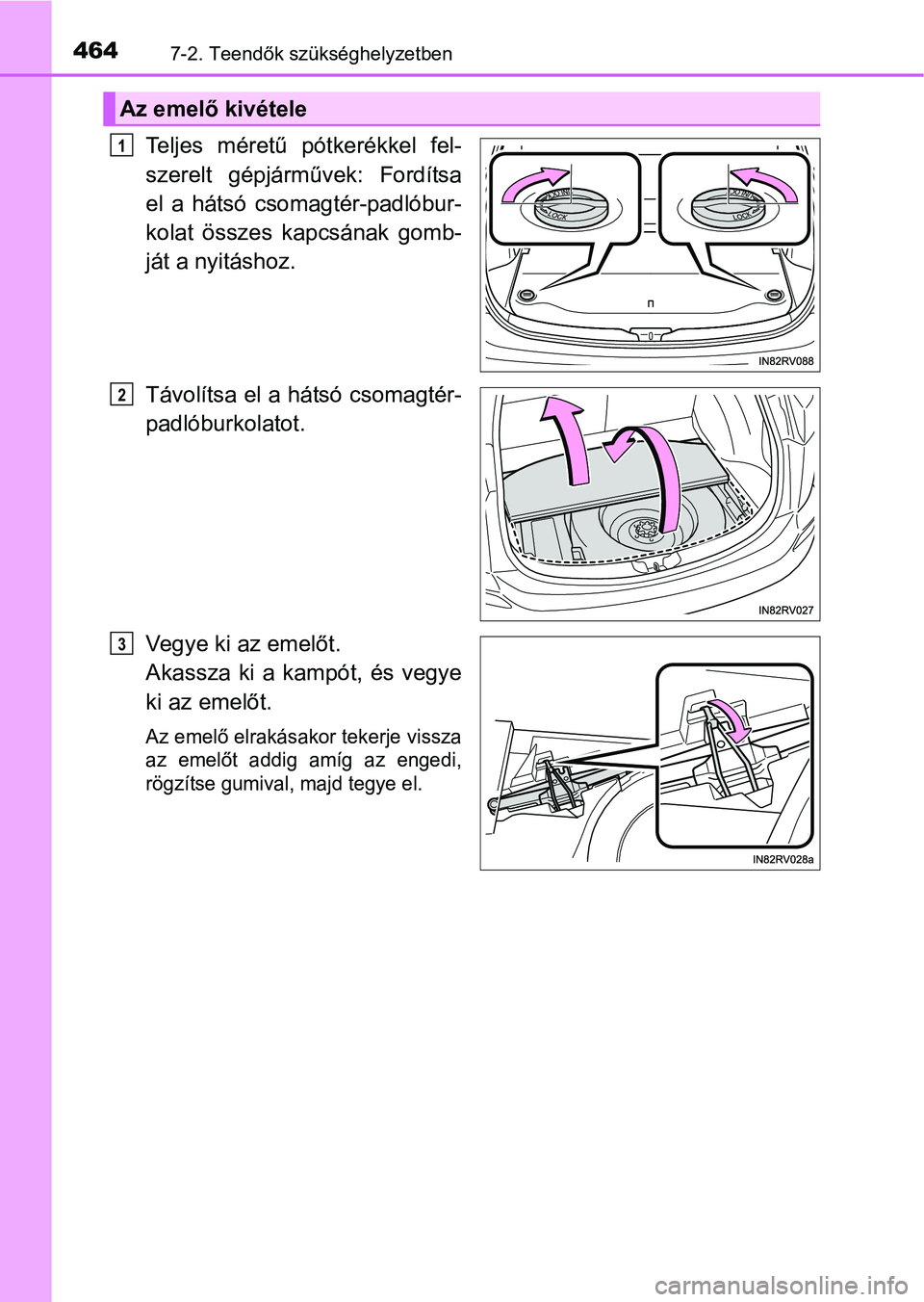

Teljes méretű pótkerékkel fel-
szerelt gépjárművek: Fordítsa
el a hátsó csomagtér-padlóbur-
kolat összes kapcsának gomb-
ját a nyitáshoz.
Távolítsa el a hátsó csomagtér-
padlóburkolatot.
Vegye ki az emelőt.
Akassza ki a kampót, és vegye
ki az emelőt.
Az emelő elrakásakor tekerje vissza
az emelőt addig amíg az engedi,
rögzítse gumival, majd tegye el.
Az emelő kivétele
1
2
3

4657-2. Teendők szükséghelyzetben
7
Ha baj történik

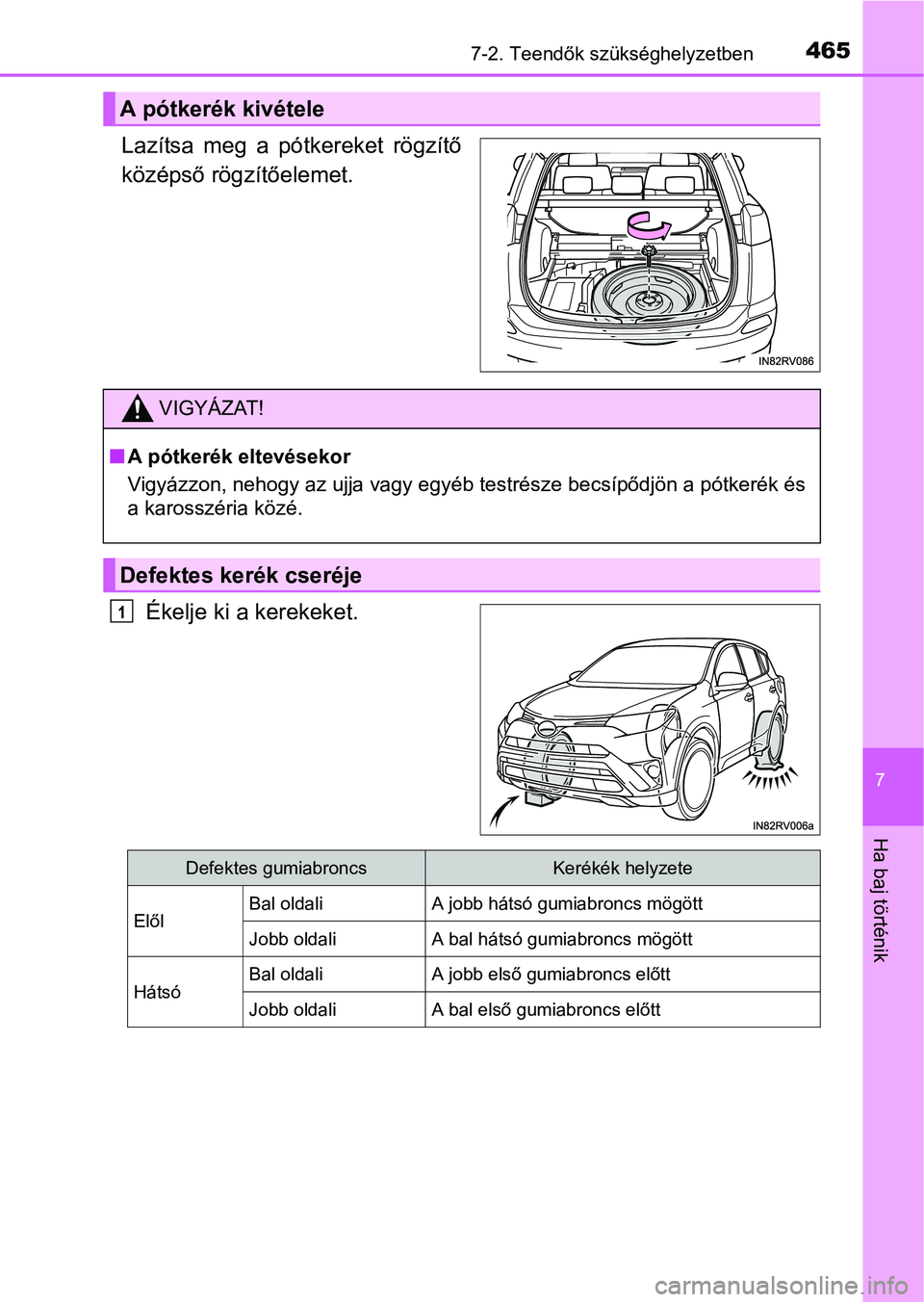

Lazítsa meg a pótkereket rögzítő
középső rögzítőelemet.
Ékelje ki a kerekeket.
A pótkerék kivétele
VIGYÁZAT!
A pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy egyéb testrésze becsípődjön a pótkerék és
a karosszéria közé.
Defektes kerék cseréje
1
Defektes gumiabroncsKerékék helyzete
ElőlBal oldaliA jobb hátsó gumiabroncs mögött
Jobb oldaliA bal hátsó gumiabroncs mögött
HátsóBal oldaliA jobb első gumiabroncs előtt
Jobb oldaliA bal első gumiabroncs előtt

4667-2. Teendők szükséghelyzetben

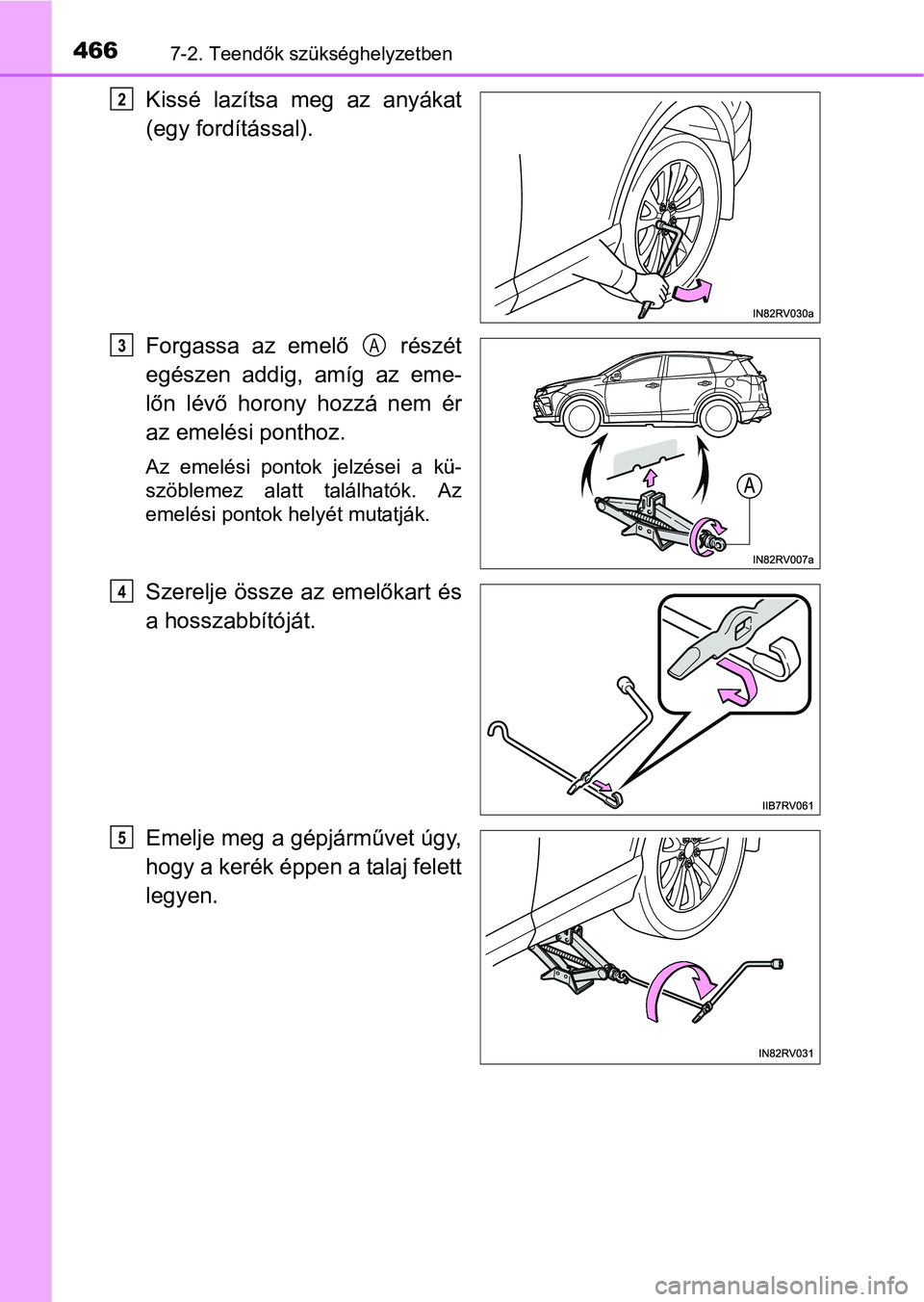

Kissé lazítsa meg az anyákat
(egy fordítással).
Forgassa az emelő részét
egészen addig, amíg az eme-
lőn lévő horony hozzá nem ér
az emelési ponthoz.
Az emelési pontok jelzései a kü-
szöblemez alatt találhatók. Az
emelési pontok helyét mutatják.
Szerelje össze az emelőkart és
a hosszabbítóját.
Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
2
3A
4
5

4677-2. Teendők szükséghelyzetben
7
Ha baj történik

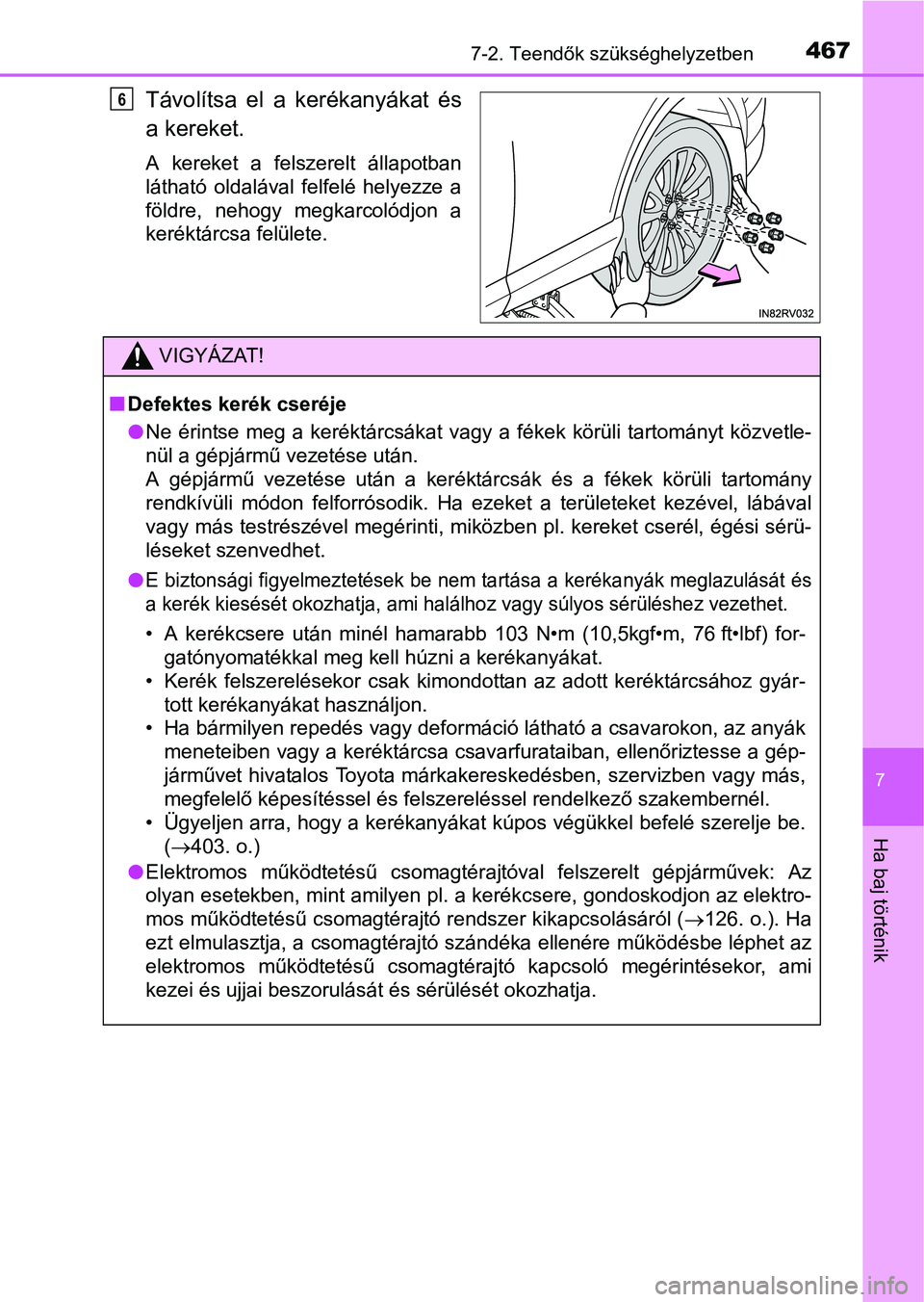

Távolítsa el a kerékanyákat és
a kereket.
A kereket a felszerelt állapotban
látható oldalával felfelé helyezze a
földre, nehogy megkarcolódjon a
keréktárcsa felülete.
6
VIGYÁZAT!
Defektes kerék cseréje
Ne érintse meg a keréktárcsákat vagy a fékek körüli tartományt közvetle-
nül a gépjármű vezetése után.
A gépjármű vezetése után a keréktárcsák és a fékek körüli tartomány
rendkívüli módon felforrósodik. Ha ezeket a területeket kezével, lábával
vagy más testrészével megérinti, miközben pl. kereket cserél, égési sérü-
léseket szenvedhet.

E biztonsági figyelmeztetések be nem tartása a kerékanyák meglazulását és
a kerék kiesését okozhatja, ami halálhoz vagy súlyos sérüléshez vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5kgf•m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a kerékanyákat.
• Kerék felszerelésekor csak kimondottan az adott keréktárcsához gyár-
tott kerékanyákat használjon.
• Ha bármilyen repedés vagy deformáció látható a csavarokon, az anyák
meneteiben vagy a keréktárcsa csavarfurataiban, ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakembernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(403. o.)
Elektromos működtetésű csomagtérajtóval felszerelt gépjárművek: Az
olyan esetekben, mint amilyen pl. a kerékcsere, gondoskodjon az elektro-
mos működtetésű csomagtérajtó rendszer kikapcsolásáról (126. o.). Ha
ezt elmulasztja, a csomagtérajtó szándéka ellenére működésbe léphet az
elektromos működtetésű csomagtérajtó kapcsoló megérintésekor, ami
kezei és ujjai beszorulását és sérülését okozhatja.

4687-2. Teendők szükséghelyzetben
A keréktárcsa érintkező felületé-
ről távolítsa el a szennyeződése-
ket és az idegen anyagokat.
Ha a keréktárcsa érintkező felüle-
tén idegen anyag van, a gépjármű
mozgása közben a kerékanyák ki-
lazulhatnak, és a kerék kieshet.
Szerelje fel a pótkereket, majd azonos erővel húzza meg a kerék-
anyákat.
Ha alumínium keréktárcsát acél
keréktárcsára cserél, húzza meg
az anyákat, amíg a kúpos rész
lazán hozzá nem ér a keréktár-
csa lemezéhez.
Ha alumínium keréktárcsát alu-
mínium keréktárcsára cserél,
csavarja be addig az anyákat,
amíg az alátétek el nem érik a
keréktárcsát.
Engedje le a gépjárművet.

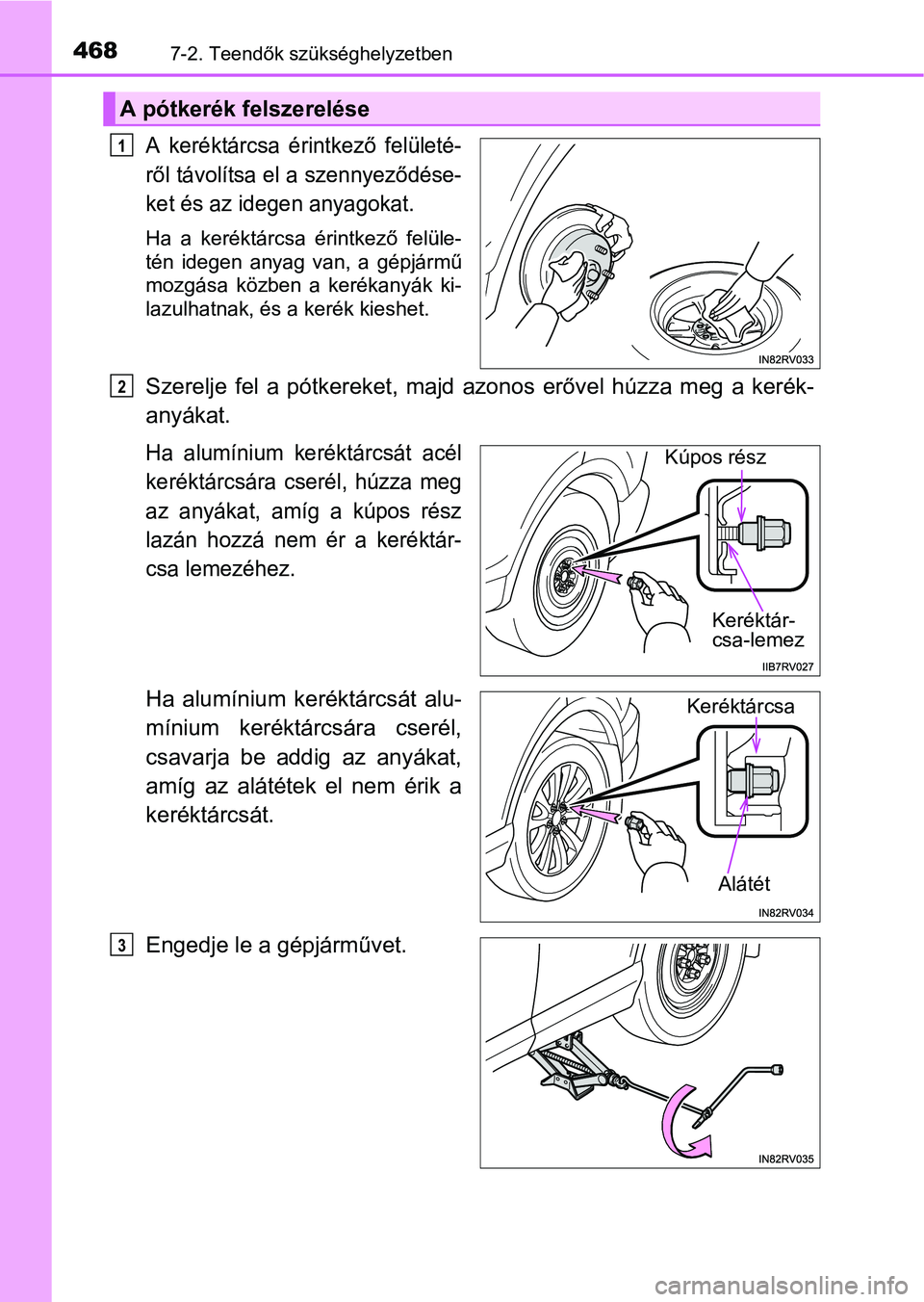

A pótkerék felszerelése
1
2
Kúpos rész
Keréktár-
csa-lemez
Alátét
Keréktárcsa
3

4697-2. Teendők szükséghelyzetben
7
Ha baj történik

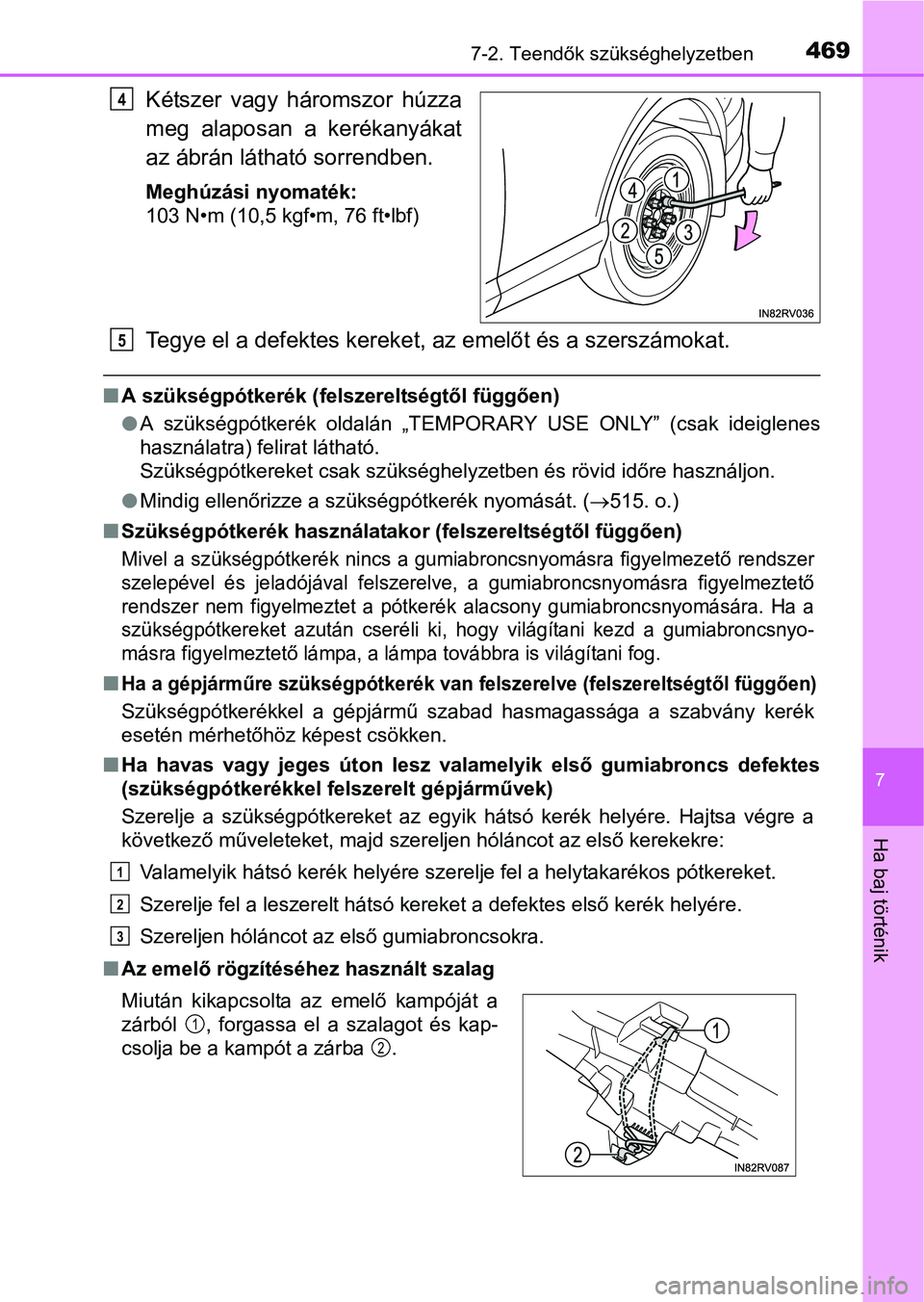

Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10,5 kgf•m, 76 ft•lbf)
Tegye el a defektes kereket, az emelőt és a szerszámokat.
A szükségpótkerék (felszereltségtől függően)
A szükségpótkerék oldalán „TEMPORARY USE ONLY” (csak ideiglenes
használatra) felirat látható.
Szükségpótkereket csak szükséghelyzetben és rövid időre használjon.
Mindig ellenőrizze a szükségpótkerék nyomását. (515. o.)
Szükségpótkerék használatakor (felszereltségtől függően)
Mivel a szükségpótkerék nincs a gumiabroncsnyomásra figyelmezető rendszer
szelepével és jeladójával felszerelve, a gumiabroncsnyomásra figyelmeztető
rendszer nem figyelmeztet a pótkerék alacsony gumiabroncsnyomására. Ha a
szükségpótkereket azután cseréli ki, hogy világítani kezd a gumiabroncsnyo-
másra figyelmeztető lámpa, a lámpa továbbra is világítani fog.
Ha a gépjárműre szükségpótkerék van felszerelve (felszereltségtől függően)
Szükségpótkerékkel a gépjármű szabad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken.
Ha havas vagy jeges úton lesz valamelyik első gumiabroncs defektes
(szükségpótkerékkel felszerelt gépjárművek)
Szerelje a szükségpótkereket az egyik hátsó kerék helyére. Hajtsa végre a
következő műveleteket, majd szereljen hóláncot az első kerekekre:
Valamelyik hátsó kerék helyére szerelje fel a helytakarékos pótkereket.
Szerelje fel a leszerelt hátsó kereket a defektes első kerék helyére.
Szereljen hóláncot az első gumiabroncsokra.
Az emelő rögzítéséhez használt szalag
4
Miután kikapcsolta az emelő kampóját a
zárból , forgassa el a szalagot és kap-
csolja be a kampót a zárba .
5
1
2
3
1
2

4707-2. Teendők szükséghelyzetben

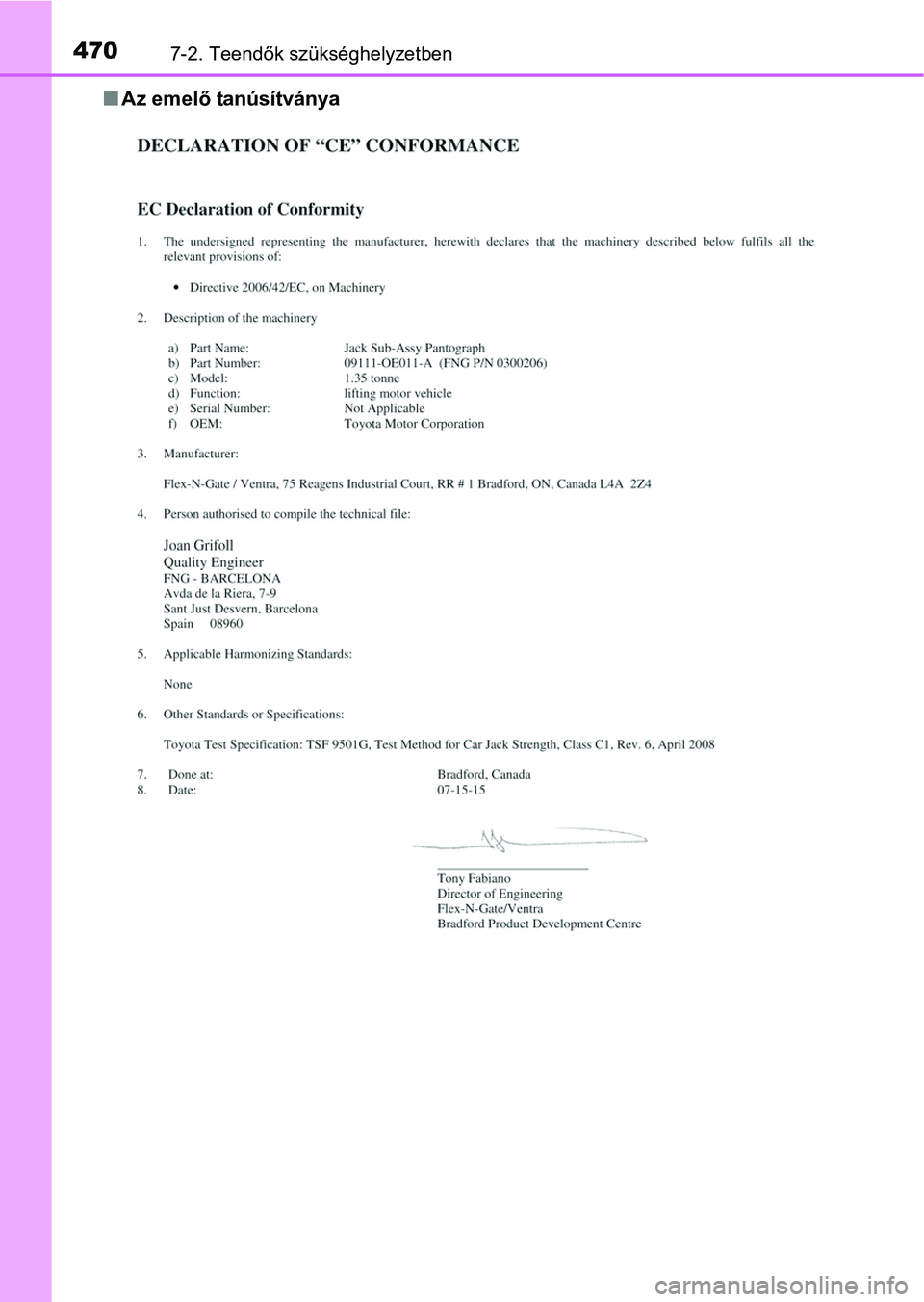

Az emelő tanúsítványa
