sensor TOYOTA RAV4 HYBRID 2016 Brugsanvisning (in Danish)

8 7
3
1
6 5
4
3
2

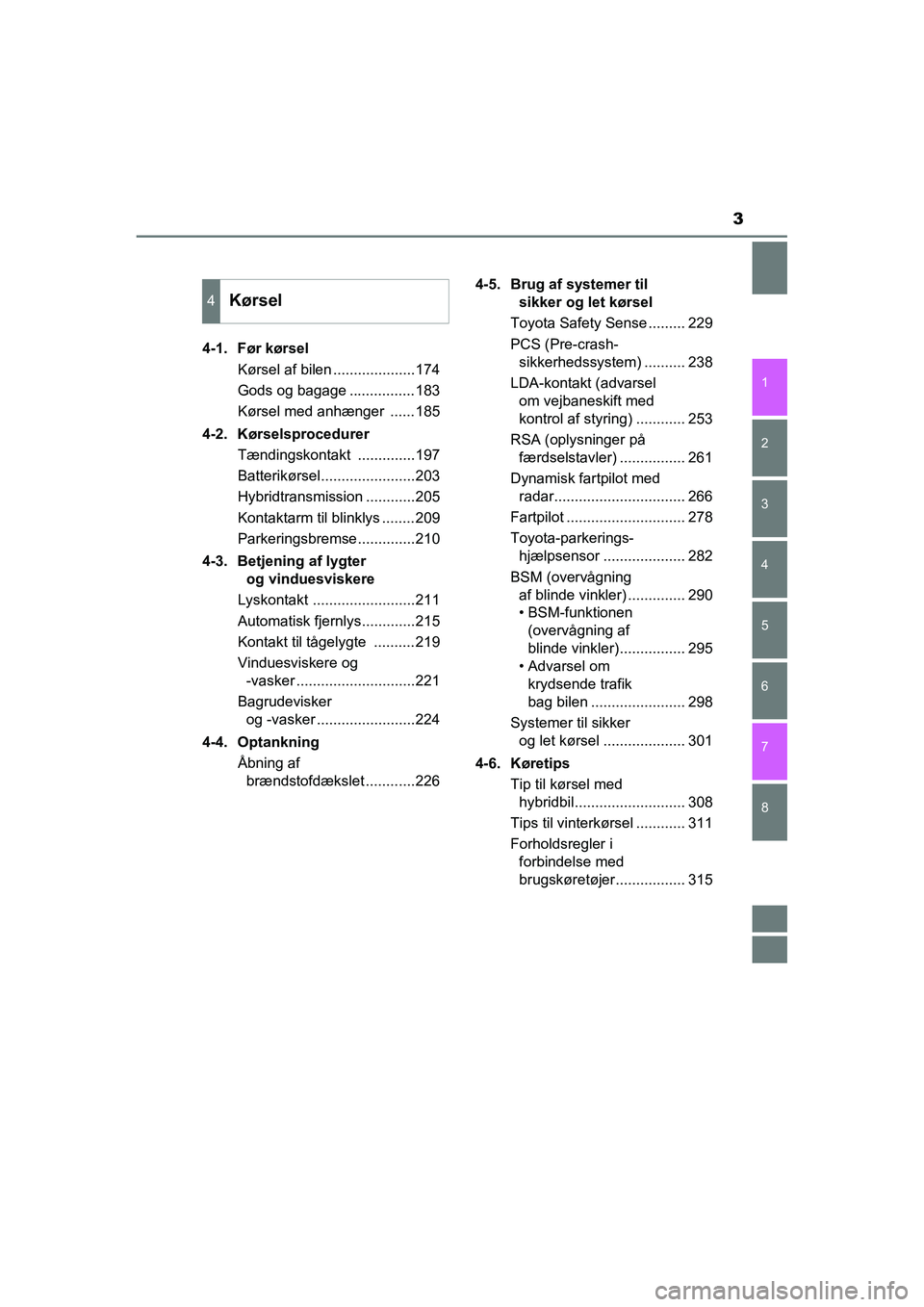

OM42A57DK4-1. Før kørsel
Kørsel af bilen ....................174
Gods og bagage ................183
Kørsel med anhænger ......185
4-2. Kørselsprocedurer
Tændingskontakt ..............197
Batterikørsel.......................203
Hybridtransmission ............205
Kontaktarm til blinklys ........209
Parkeringsbremse..............210
4-3. Betjening af lygter
og vinduesviskere
Lyskontakt .........................211
Automatisk fjernlys.............215
Kontakt til tågelygte ..........219
Vinduesviskere og
-vasker .............................221
Bagrudevisker
og -vasker ........................224
4-4. Optankning
Åbning af
brændstofdækslet ............2264-5. Brug af systemer til
sikker og let kørsel
Toyota Safety Sense ......... 229
PCS (Pre-crash-
sikkerhedssystem) .......... 238
LDA-kontakt (advarsel
om vejbaneskift med
kontrol af styring) ............ 253
RSA (oplysninger på
færdselstavler) ................ 261
Dynamisk fartpilot med
radar................................ 266
Fartpilot ............................. 278
Toyota-parkerings-
hjælpsensor .................... 282
BSM (overvågning
af blinde vinkler) .............. 290
• BSM-funktionen
(overvågning af
blinde vinkler) ................ 295
• Advarsel om
krydsende trafik
bag bilen ....................... 298
Systemer til sikker
og let kørsel .................... 301
4-6. Køretips
Tip til kørsel med
hybridbil........................... 308
Tips til vinterkørsel ............ 311
Forholdsregler i
forbindelse med
brugskøretøjer................. 315
4Kørsel
OM42A57DK.book Page 3 Tuesday, December 15, 2015 9:07 PM

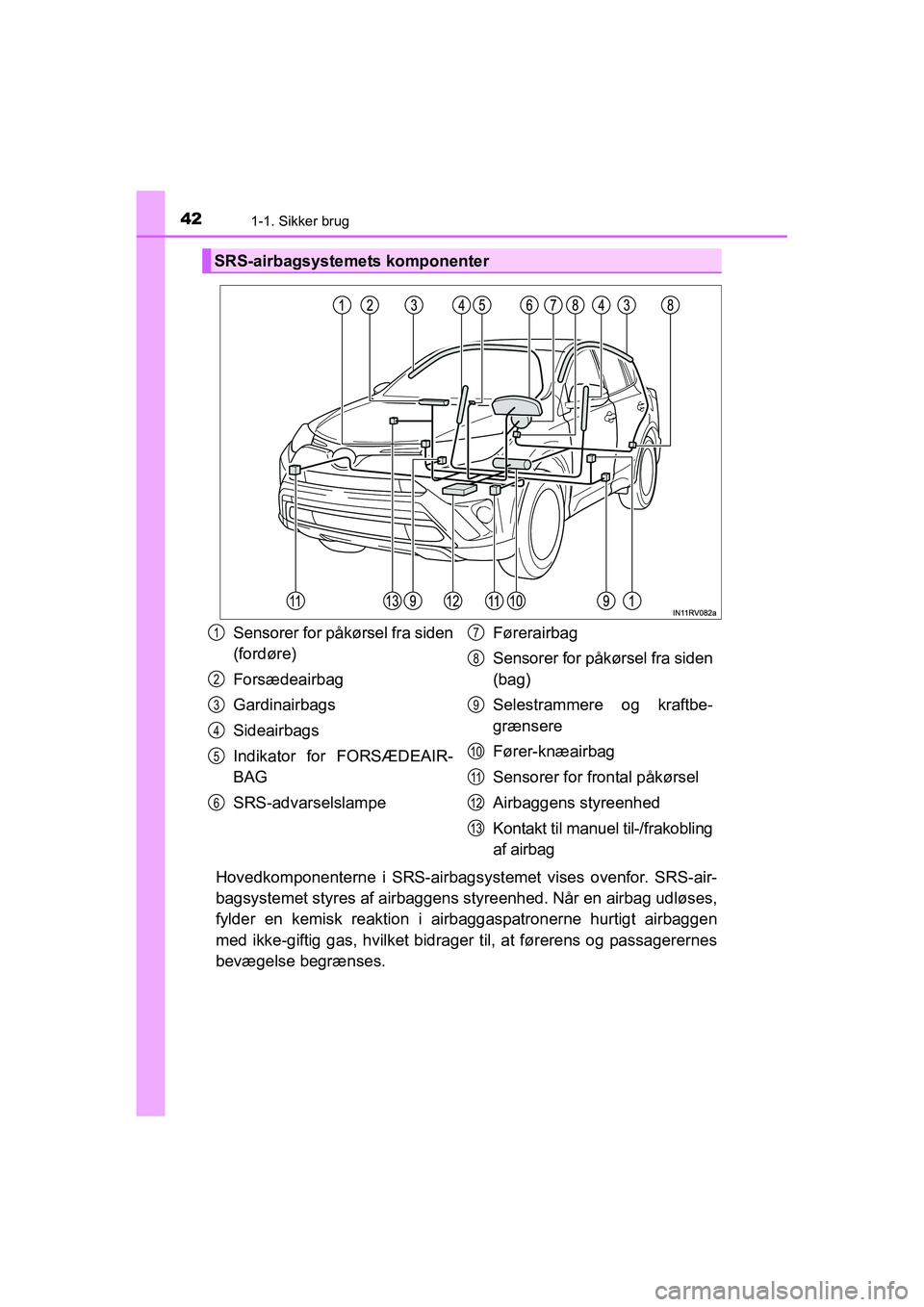

421-1. Sikker brug
OM42A57DK
Hovedkomponenterne i SRS-airbagsystemet vises ovenfor. SRS-air-
bagsystemet styres af airbaggens styreenhed. Når en airbag udløses,
fylder en kemisk reaktion i airbaggaspatronerne hurtigt airbaggen
med ikke-giftig gas, hvilket bidrager til, at førerens og passagerernes
bevægelse begrænses.
SRS-airbagsystemets komponenter
Sensorer for påkørsel fra siden
(fordøre)
Forsædeairbag
Gardinairbags
Sideairbags
Indikator for FORSÆDEAIR-
BAG
SRS-advarselslampeFørerairbag
Sensorer for påkørsel fra siden
(bag)
Selestrammere og kraftbe-
grænsere
Fører-knæairbag
Sensorer for frontal påkørsel
Airbaggens styreenhed
Kontakt til manuel til-/frakobling
af airbag1
2
3
4
5
6
7
8
9
10
11
12
13
OM42A57DK.book Page 42 Tuesday, December 15, 2015 9:07 PM

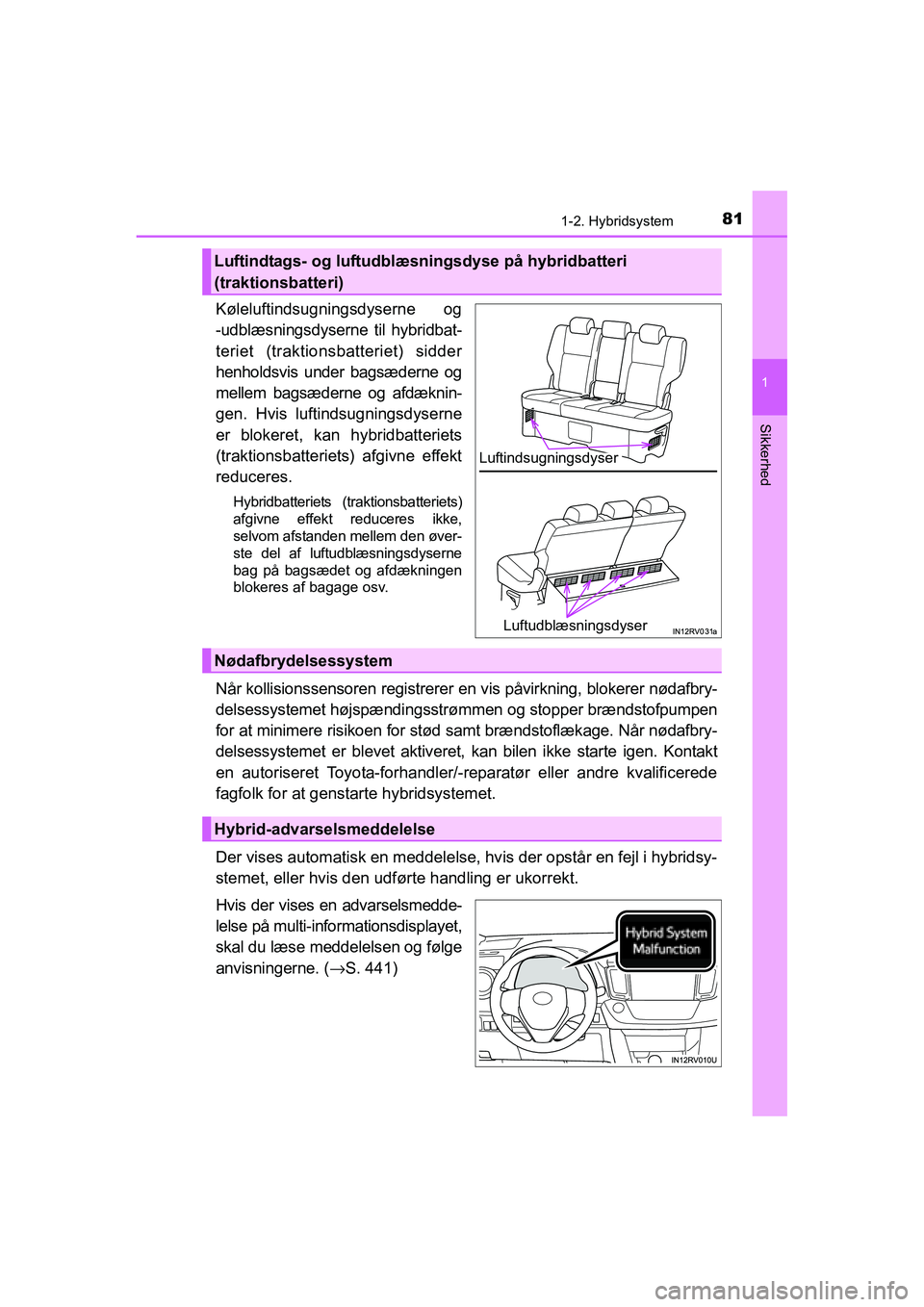

811-2. Hybridsystem
1
OM42A57DK
Sikkerhed
Køleluftindsugningsdyserne og
-udblæsningsdyserne til hybridbat-
teriet (traktionsbatteriet) sidder
henholdsvis under bagsæderne og
mellem bagsæderne og afdæknin-
gen. Hvis luftindsugningsdyserne
er blokeret, kan hybridbatteriets
(traktionsbatteriets) afgivne effekt
reduceres.
Hybridbatteriets (traktionsbatteriets)
afgivne effekt reduceres ikke,
selvom afstanden mellem den øver-
ste del af luftudblæsningsdyserne
bag på bagsædet og afdækningen
blokeres af bagage osv.
Når kollisionssensoren registrerer en vis påvirkning, blokerer nødafbry-
delsessystemet højspændingsstrømmen og stopper brændstofpumpen
for at minimere risikoen for stød samt brændstoflækage. Når nødafbry-
delsessystemet er blevet aktiveret, kan bilen ikke starte igen. Kontakt
en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk for at genstarte hybridsystemet.
Der vises automatisk en meddelelse, hvis der opstår en fejl i hybridsy-
stemet, eller hvis den udførte handling er ukorrekt.
Hvis der vises en advarselsmedde-
lelse på multi-informationsdisplayet,
skal du læse meddelelsen og følge
anvisningerne. (→S. 441)
Luftindtags- og luftudblæsningsdyse på hybridbatteri
(traktionsbatteri)
Luftindsugningsdyser
Luftudblæsningsdyser
Nødafbrydelsessystem
Hybrid-advarselsmeddelelse
OM42A57DK.book Page 81 Tuesday, December 15, 2015 9:07 PM

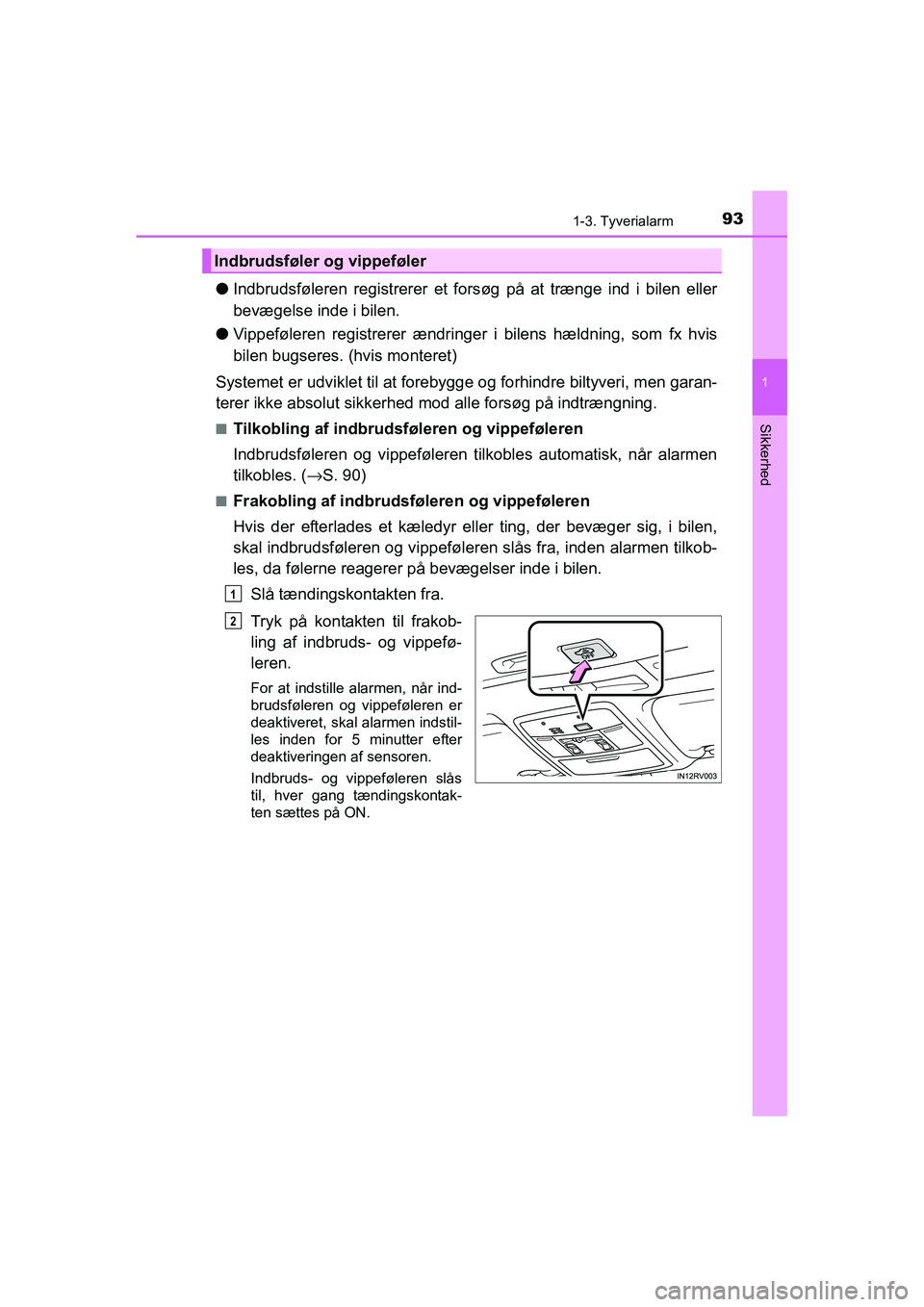

931-3. Tyverialarm
1
OM42A57DK
Sikkerhed
●Indbrudsføleren registrerer et forsøg på at trænge ind i bilen eller
bevægelse inde i bilen.
●Vippeføleren registrerer ændringer i bilens hældning, som fx hvis
bilen bugseres. (hvis monteret)
Systemet er udviklet til at forebygge og forhindre biltyveri, men garan-
terer ikke absolut sikkerhed mod alle forsøg på indtrængning.
■Tilkobling af indbrudsføleren og vippeføleren
Indbrudsføleren og vippeføleren tilkobles automatisk, når alarmen
tilkobles. (→S. 90)
■Frakobling af indbrudsføleren og vippeføleren
Hvis der efterlades et kæledyr eller ting, der bevæger sig, i bilen,
skal indbrudsføleren og vippeføleren slås fra, inden alarmen tilkob-
les, da følerne reagerer på bevægelser inde i bilen.
Slå tændingskontakten fra.
Tryk på kontakten til frakob-
ling af indbruds- og vippefø-
leren.
For at indstille alarmen, når ind-
brudsføleren og vippeføleren er
deaktiveret, skal alarmen indstil-
les inden for 5 minutter efter
deaktiveringen af sensoren.
Indbruds- og vippeføleren slås
til, hver gang tændingskontak-
ten sættes på ON.
Indbrudsføler og vippeføler
1
2
OM42A57DK.book Page 93 Tuesday, December 15, 2015 9:07 PM

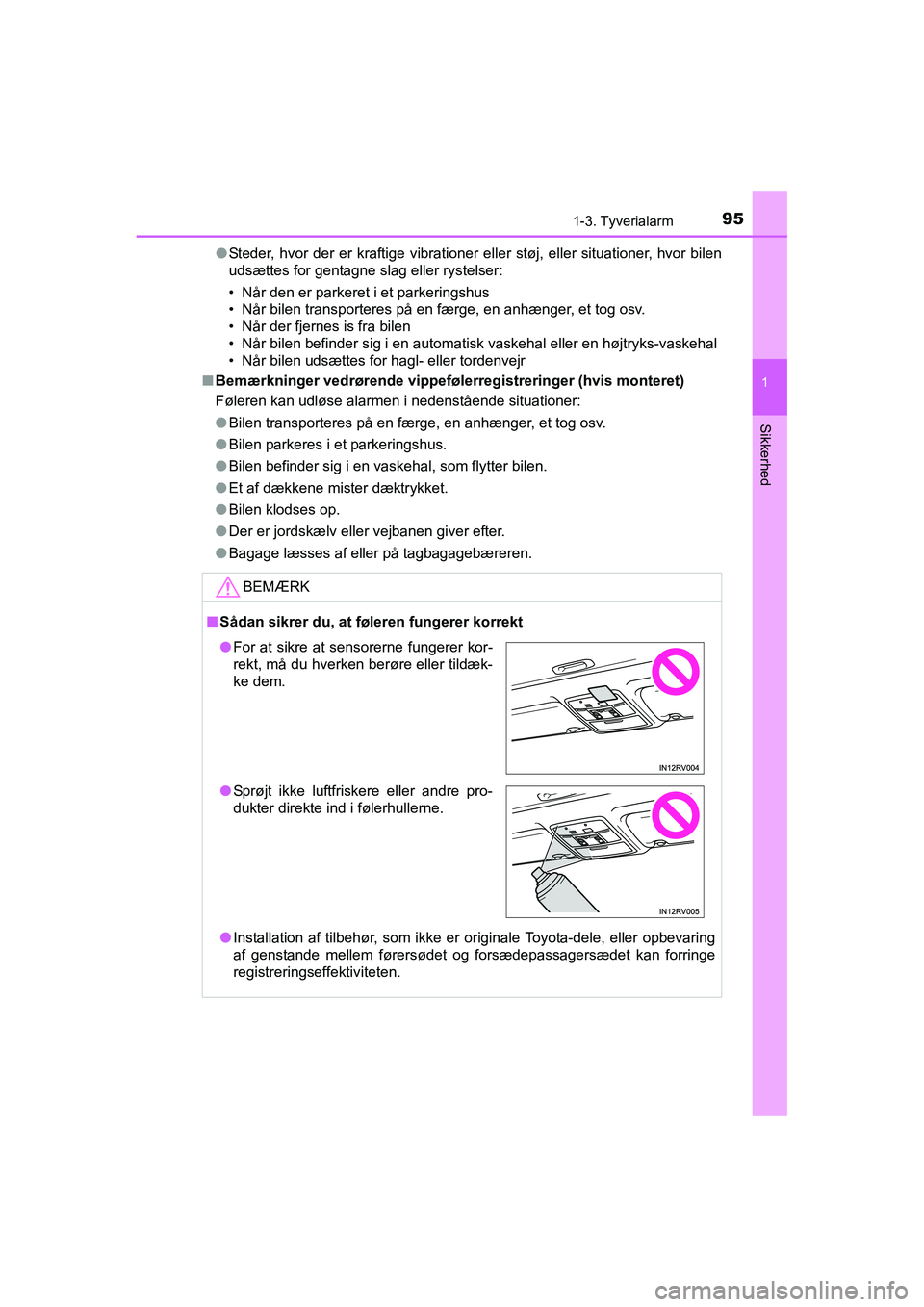

951-3. Tyverialarm
1
OM42A57DK
Sikkerhed
●Steder, hvor der er kraftige vibrationer eller støj, eller situationer, hvor bilen
udsættes for gentagne slag eller rystelser:
• Når den er parkeret i et parkeringshus
• Når bilen transporteres på en færge, en anhænger, et tog osv.
• Når der fjernes is fra bilen
• Når bilen befinder sig i en automatisk vaskehal eller en højtryks-vaskehal
• Når bilen udsættes for hagl- eller tordenvejr
■Bemærkninger vedrørende vippefølerregistreringer (hvis monteret)
Føleren kan udløse alarmen i nedenstående situationer:
●Bilen transporteres på en færge, en anhænger, et tog osv.
●Bilen parkeres i et parkeringshus.
●Bilen befinder sig i en vaskehal, som flytter bilen.
●Et af dækkene mister dæktrykket.
●Bilen klodses op.
●Der er jordskælv eller vejbanen giver efter.
●Bagage læsses af eller på tagbagagebæreren.
BEMÆRK
■Sådan sikrer du, at føleren fungerer korrekt
●Installation af tilbehør, som ikke er originale Toyota-dele, eller opbevaring
af genstande mellem førersødet og forsædepassagersædet kan forringe
registreringseffektiviteten.
●For at sikre at sensorerne fungerer kor-
rekt, må du hverken berøre eller tildæk-
ke dem.
●Sprøjt ikke luftfriskere eller andre pro-
dukter direkte ind i følerhullerne.
OM42A57DK.book Page 95 Tuesday, December 15, 2015 9:07 PM

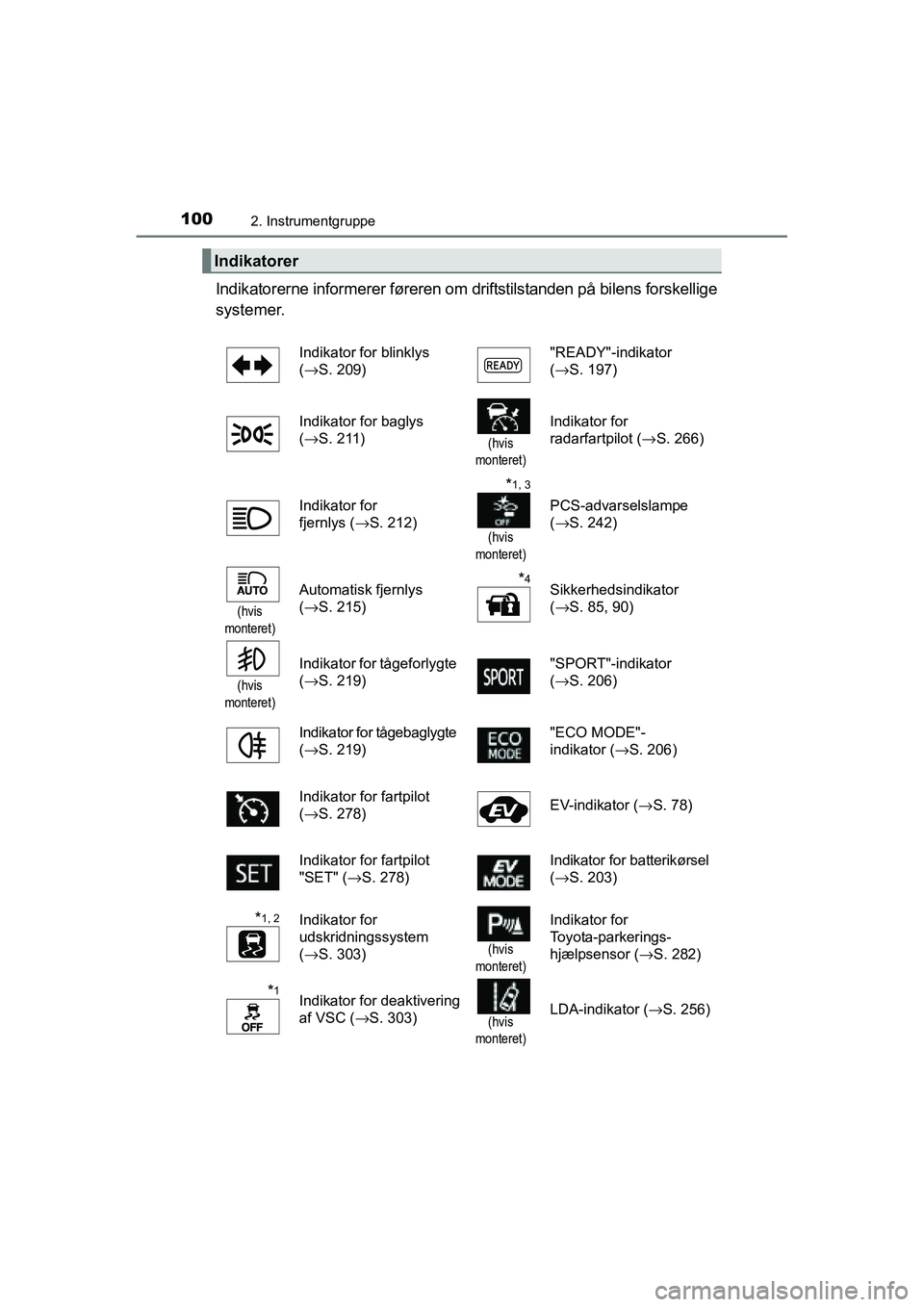

1002. Instrumentgruppe
OM42A57DK
Indikatorerne informerer føreren om driftstilstanden på bilens forskellige
systemer.
Indikatorer
Indikator for blinklys
(→S. 209)"READY"-indikator
(→S. 197)
Indikator for baglys
(→S. 211)
(hvis
monteret)
Indikator for
radarfartpilot (→S. 266)
Indikator for
fjernlys (→S. 212)
*1, 3
(hvis
monteret)
PCS-advarselslampe
(→S. 242)
(hvis
monteret)
Automatisk fjernlys
(→S. 215)*4Sikkerhedsindikator
(→S. 85, 90)
(hvis
monteret)
Indikator for tågeforlygte
(→S. 219)"SPORT"-indikator
(→S. 206)
Indikator for tågebaglygte
(→S. 219)"ECO MODE"-
indikator (→S. 206)
Indikator for fartpilot
(→S. 278)EV-indikator (→S. 78)
Indikator for fartpilot
"SET" (→S. 278)Indikator for batterikørsel
(→S. 203)
*1, 2Indikator for
udskridningssystem
(→S. 303)
(hvis
monteret)
Indikator for
Toyota-parkerings-
hjælpsensor (→S. 282)
*1Indikator for deaktivering
af VSC (→S. 303)
(hvis
monteret)LDA-indikator (→S. 256)
OM42A57DK.book Page 100 Tuesday, December 15, 2015 9:07 PM

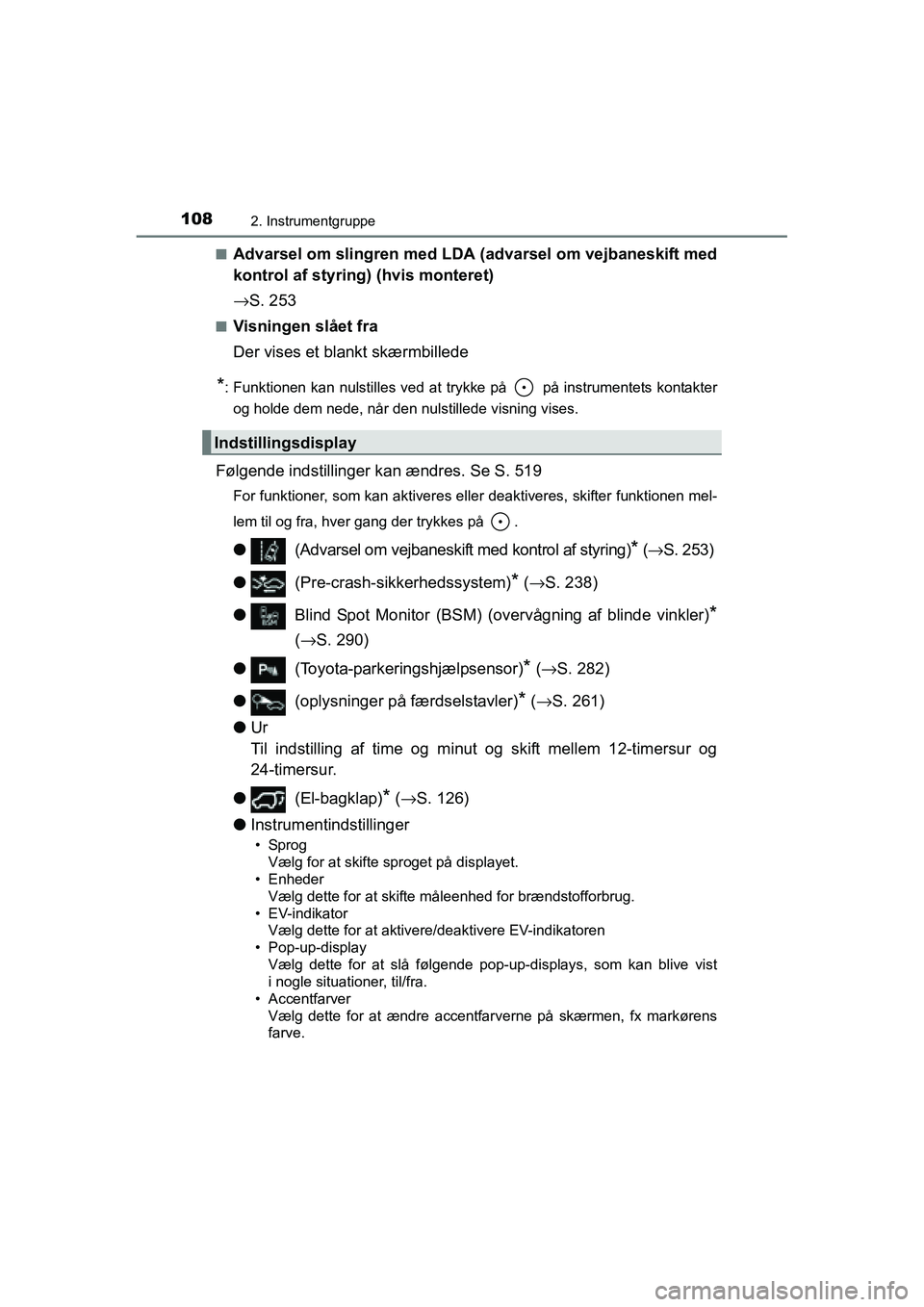

1082. Instrumentgruppe
OM42A57DK■
Advarsel om slingren med LDA (advarsel om vejbaneskift med
kontrol af styring) (hvis monteret)
→S. 253
■Visningen slået fra
Der vises et blankt skærmbillede
*: Funktionen kan nulstilles ved at trykke på på instrumentets kontakter
og holde dem nede, når den nulstillede visning vises.
Følgende indstillinger kan ændres. Se S. 519
For funktioner, som kan aktiveres eller deaktiveres, skifter funktionen mel-
lem til og fra, hver gang der trykkes på .
●(Advarsel om vejbaneskift med kontrol af styring)* (→S. 253)
●(Pre-crash-sikkerhedssystem)
* (→S. 238)
●Blind Spot Monitor (BSM) (overvågning af blinde vinkler)
*
(→S. 290)
●(Toyota-parkeringshjælpsensor)
* (→S. 282)
●(oplysninger på færdselstavler)
* (→S. 261)
●Ur
Til indstilling af time og minut og skift mellem 12-timersur og
24-timersur.
●(El-bagklap)
* (→S. 126)
●Instrumentindstillinger
• Sprog
Vælg for at skifte sproget på displayet.
• Enheder
Vælg dette for at skifte måleenhed for brændstofforbrug.
• EV-indikator
Vælg dette for at aktivere/deaktivere EV-indikatoren
• Pop-up-display
Vælg dette for at slå følgende pop-up-displays, som kan blive vist
i nogle situationer, til/fra.
• Accentfarver
Vælg dette for at ændre accentfarverne på skærmen, fx markørens
farve.
Indstillingsdisplay
OM42A57DK.book Page 108 Tuesday, December 15, 2015 9:07 PM

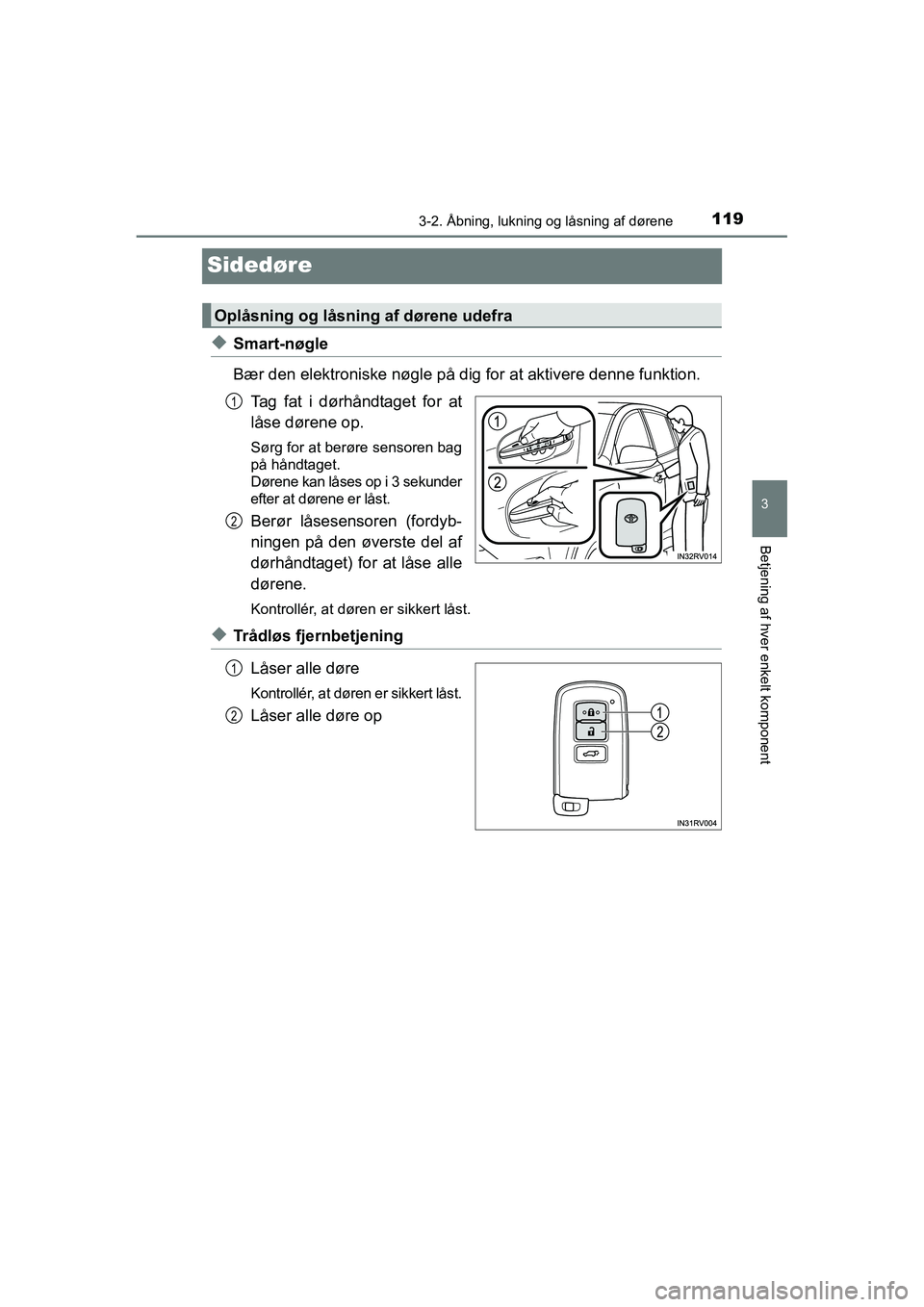

119
3
3-2. Åbning, lukning og låsning af dørene
Betjening af hver enkelt komponent
OM42A57DK
Sidedøre
◆Smart-nøgle
Bær den elektroniske nøgle på dig for at aktivere denne funktion.
Tag fat i dørhåndtaget for at
låse dørene op.
Sørg for at berøre sensoren bag
på håndtaget.
Dørene kan låses op i 3 sekunder
efter at dørene er låst.
Berør låsesensoren (fordyb-
ningen på den øverste del af
dørhåndtaget) for at låse alle
dørene.
Kontrollér, at døren er sikkert låst.
◆Trådløs fjernbetjening
Låser alle døre
Kontrollér, at døren er sikkert låst.
Låser alle døre op
Oplåsning og låsning af dørene udefra
1
2
1
2
OM42A57DK.book Page 119 Tuesday, December 15, 2015 9:07 PM

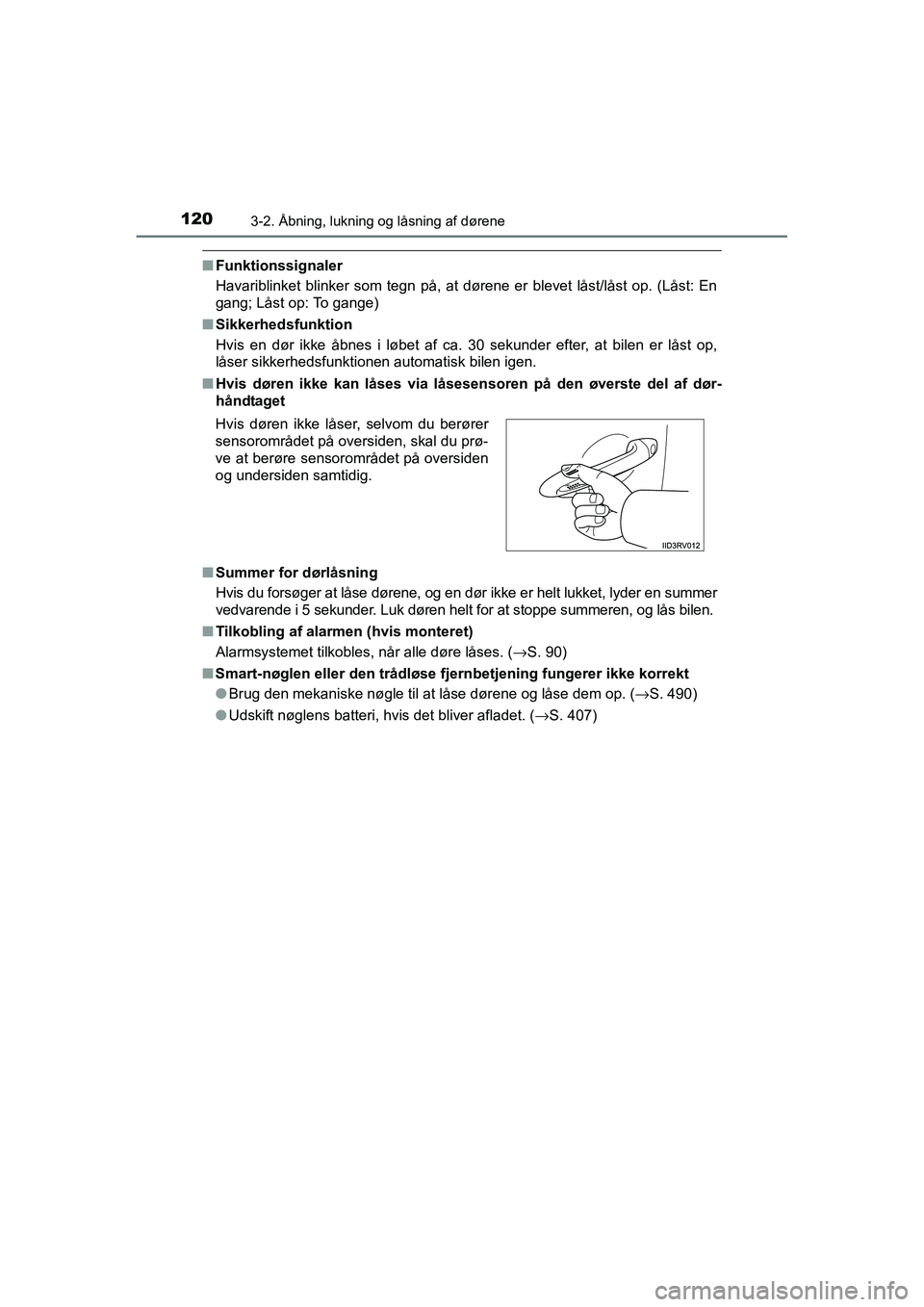

1203-2. Åbning, lukning og låsning af dørene
OM42A57DK
■Funktionssignaler
Havariblinket blinker som tegn på, at dørene er blevet låst/låst op. (Låst: En
gang; Låst op: To gange)
■Sikkerhedsfunktion
Hvis en dør ikke åbnes i løbet af ca. 30 sekunder efter, at bilen er låst op,
låser sikkerhedsfunktionen automatisk bilen igen.
■Hvis døren ikke kan låses via låsesensoren på den øverste del af dør-
håndtaget
■Summer for dørlåsning
Hvis du forsøger at låse dørene, og en dør ikke er helt lukket, lyder en summer
vedvarende i 5 sekunder. Luk døren helt for at stoppe summeren, og lås bilen.
■Tilkobling af alarmen (hvis monteret)
Alarmsystemet tilkobles, når alle døre låses. (→S. 90)
■Smart-nøglen eller den trådløse fjernbetjening fungerer ikke korrekt
●Brug den mekaniske nøgle til at låse dørene og låse dem op. (→S. 490)
●Udskift nøglens batteri, hvis det bliver afladet. (→S. 407) Hvis døren ikke låser, selvom du berører
sensorområdet på oversiden, skal du prø-
ve at berøre sensorområdet på oversiden
og undersiden samtidig.
OM42A57DK.book Page 120 Tuesday, December 15, 2015 9:07 PM

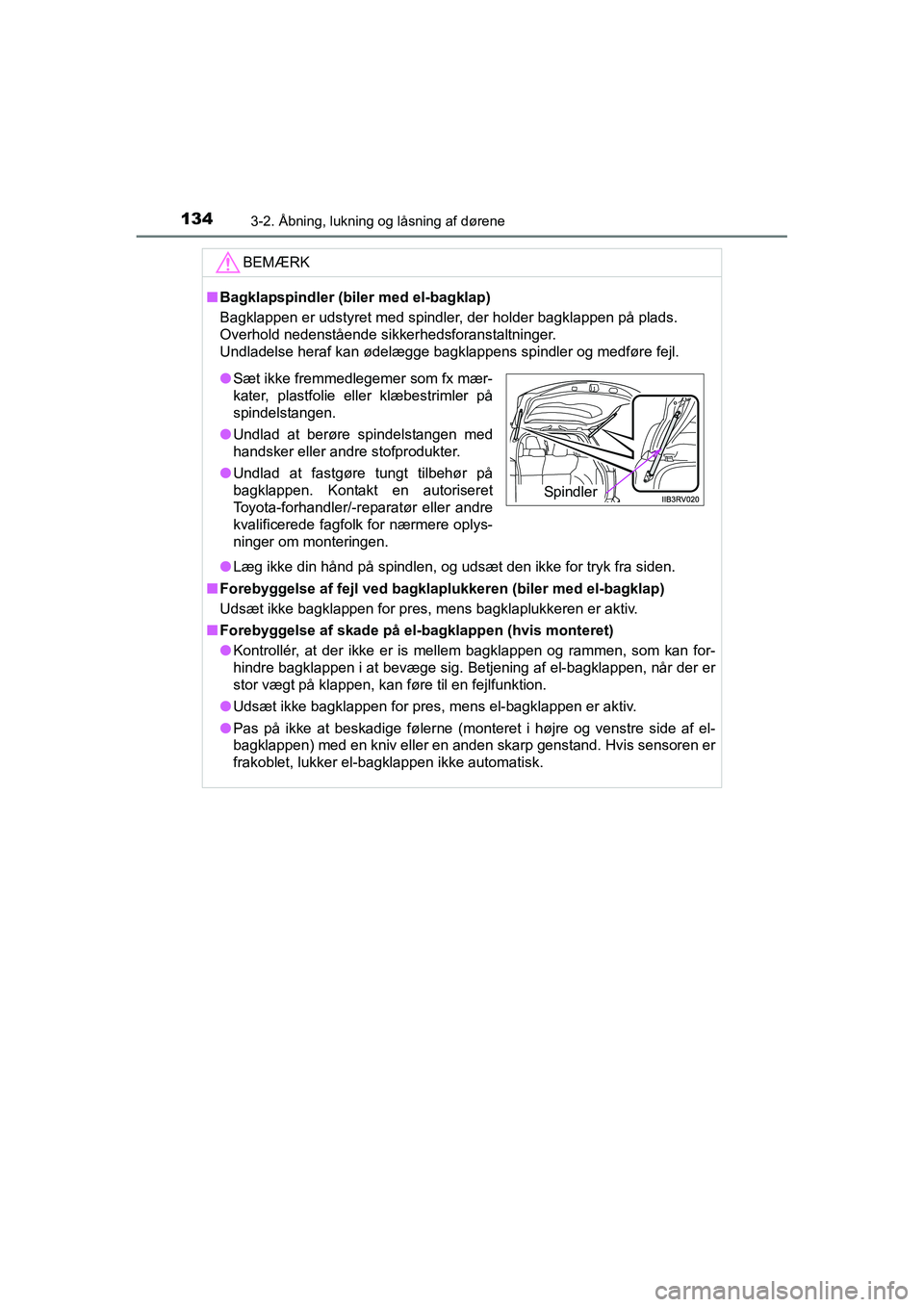

1343-2. Åbning, lukning og låsning af dørene
OM42A57DK
BEMÆRK
■Bagklapspindler (biler med el-bagklap)
Bagklappen er udstyret med spindler, der holder bagklappen på plads.
Overhold nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan ødelægge bagklappens spindler og medføre fejl.
●Læg ikke din hånd på spindlen, og udsæt den ikke for tryk fra siden.
■Forebyggelse af fejl ved bagklaplukkeren (biler med el-bagklap)
Udsæt ikke bagklappen for pres, mens bagklaplukkeren er aktiv.
■Forebyggelse af skade på el-bagklappen (hvis monteret)
●Kontrollér, at der ikke er is mellem bagklappen og rammen, som kan for-
hindre bagklappen i at bevæge sig. Betjening af el-bagklappen, når der er
stor vægt på klappen, kan føre til en fejlfunktion.
●Udsæt ikke bagklappen for pres, mens el-bagklappen er aktiv.
●Pas på ikke at beskadige følerne (monteret i højre og venstre side af el-
bagklappen) med en kniv eller en anden skarp genstand. Hvis sensoren er
frakoblet, lukker el-bagklappen ikke automatisk.
●Sæt ikke fremmedlegemer som fx mær-
kater, plastfolie eller klæbestrimler på
spindelstangen.
●Undlad at berøre spindelstangen med
handsker eller andre stofprodukter.
●Undlad at fastgøre tungt tilbehør på
bagklappen. Kontakt en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk for nærmere oplys-
ninger om monteringen.
Spindler
OM42A57DK.book Page 134 Tuesday, December 15, 2015 9:07 PM
