TOYOTA RAV4 HYBRID 2016 Instructieboekje (in Dutch)

2414-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
■Wanneer moet het Pre-Crash Sa fety-systeem uitgeschakeld worden
Schakel in de volgende situaties het systeem uit, omdat het mogelijk niet
juist werkt, hetgeen kan leiden tot een ongeval waarbij ernstig letsel kan
ontstaan:
● Als de auto wordt gesleept
● Als uw auto een andere auto sleept
● Bij het vervoeren van de auto op een vrachtwagen, boot, trein of vergelijk-
baar transportmiddel
● Wanneer de auto wordt opgetakeld terwijl het contact AAN staat en de
wielen vrij kunnen draaien
● Tijdens controle van de auto met een rollentestbank, zoals een vermo-
gensbank of snelheidsmetertester, of bij gebruik van een wielstabilisator
● Als de voorbumper of grille wordt blootgesteld aan krachtige schokken ten
gevolge van een ongeval o.i.d.
● Als niet op een stabiele wijze kan worden gereden met de auto, bijvoor-
beeld als hij betrokken is geweest bij een ongeval of als er storingen zijn
● Als met een sportieve rijstijl of in het terrein wordt gereden
● Als de banden niet op de juiste spanning zijn
● Als de banden erg versleten zijn
● Als er een andere maat banden dan voorgeschreven is gemonteerd
● Als er sneeuwkettingen worden gebruikt
● Als er een compact reservewiel of een bandenreparatieset wordt gebruikt
● Als de wielophanging is gewijzigd
● Als de voorzijde van de auto is verhoogd of verlaagd, bijvoorbeeld als de
auto zwaar beladen is
RAV4-HV_OM_OM42A57E_(EE).book Page 241 Friday, October 30, 2015 12:02 PM

2424-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)■

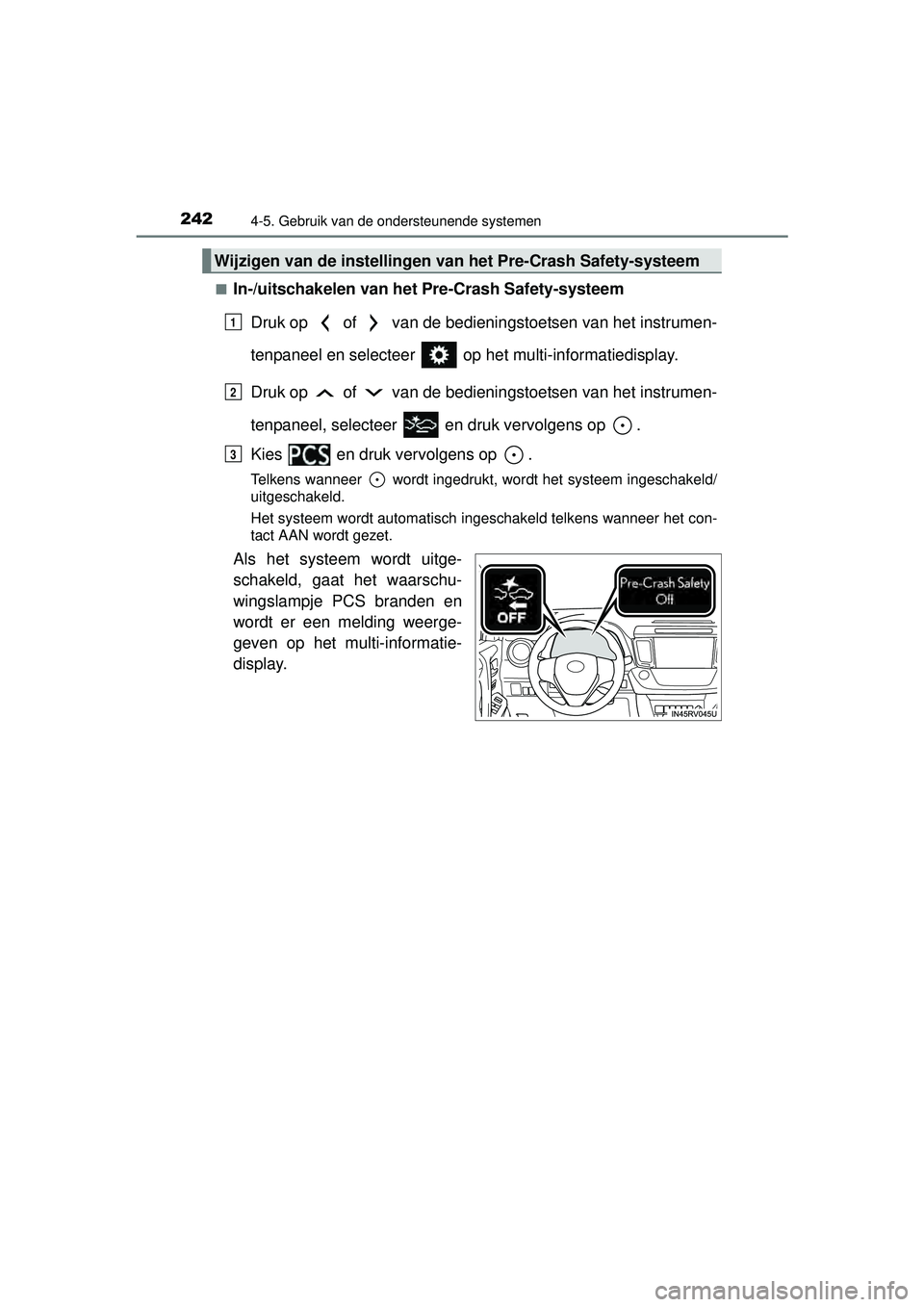

In-/uitschakelen van het Pre-Crash Safety-systeem
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Kies en druk vervolgens op .
Telkens wanneer wordt ingedrukt, wordt het systeem ingeschakeld/
uitgeschakeld.
Het systeem wordt automatisch ingeschakeld telkens wanneer het con-
tact AAN wordt gezet.
Als het systeem wordt uitge-
schakeld, gaat het waarschu-
wingslampje PCS branden en
wordt er een melding weerge-
geven op het multi-informatie-
display.
Wijzigen van de instellingen van het Pre-Crash Safety-systeem
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 242 Friday, October 30, 2015 12:02 PM

2434-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)■

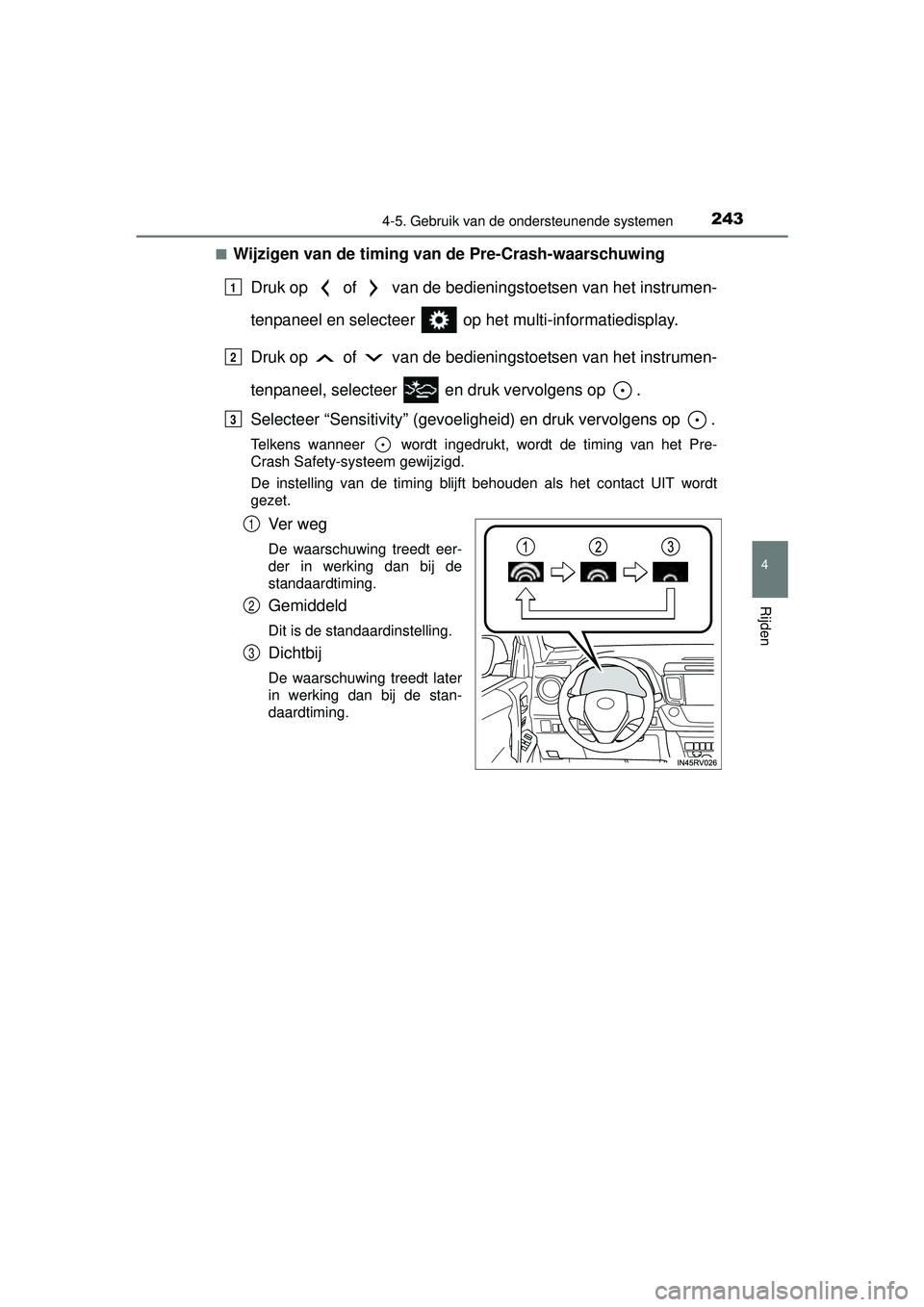

Wijzigen van de timing van de Pre-Crash-waarschuwing
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Selecteer “Sensitivity” (gevoeligh eid) en druk vervolgens op .
Telkens wanneer wordt ingedrukt, wordt de timing van het Pre-
Crash Safety-systeem gewijzigd.
De instelling van de timing blijft behouden als het contact UIT wordt
gezet.
Ve r w e g
De waarschuwing treedt eer-
der in werking dan bij de
standaardtiming.
Gemiddeld
Dit is de standaardinstelling.
Dichtbij
De waarschuwing treedt later
in werking dan bij de stan-
daardtiming.
1
2
3
1
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 243 Friday, October 30, 2015 12:02 PM

2444-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)

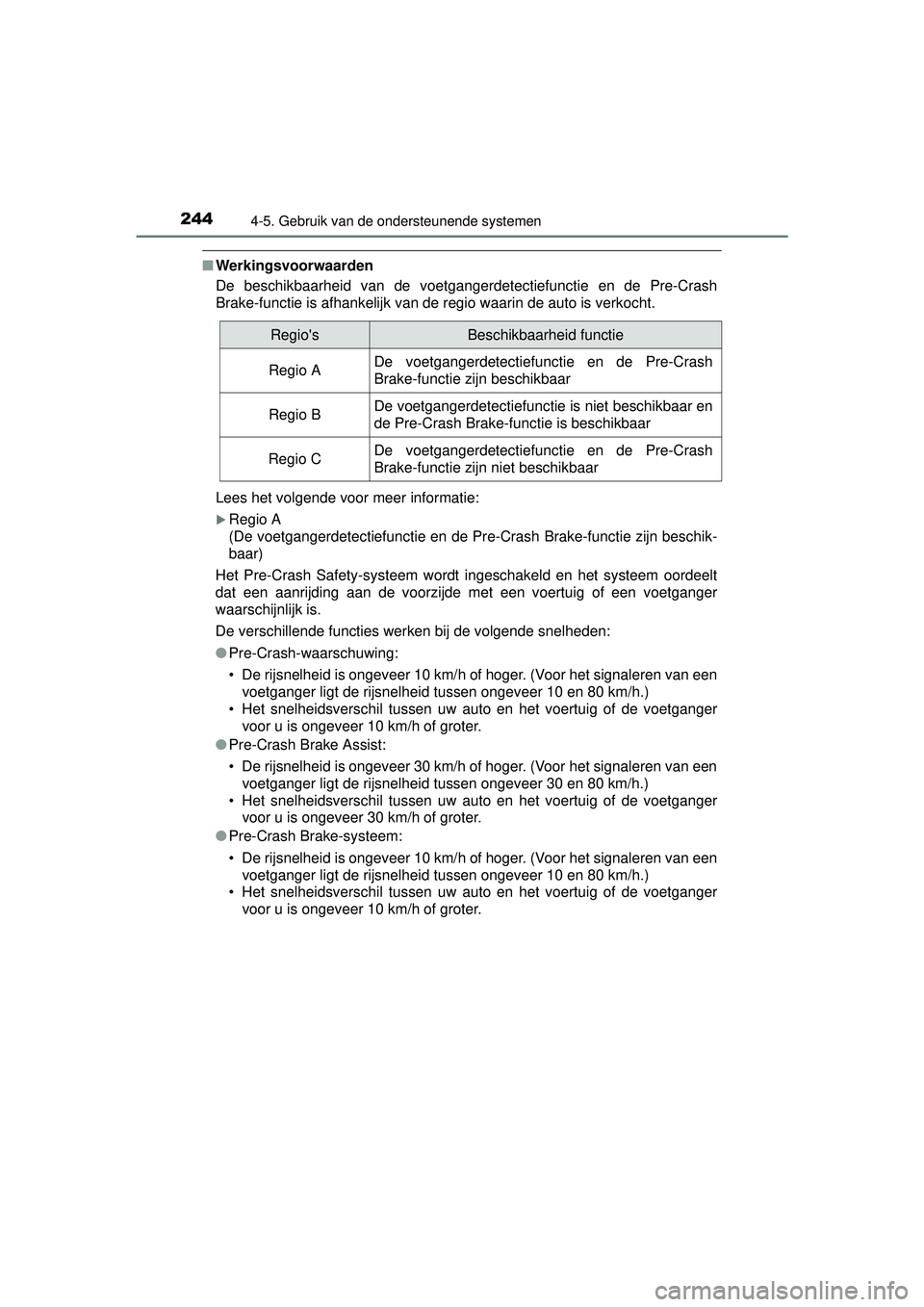

■Werkingsvoorwaarden
De beschikbaarheid van de voetgangerdetectiefunctie en de Pre-Crash
Brake-functie is afhankelijk van de regio waarin de auto is verkocht.
Lees het volgende voor meer informatie:
Regio A
(De voetgangerdetectiefunctie en de Pre-Crash Brake-functie zijn beschik-
baar)
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt
dat een aanrijding aan de voorzijde met een voertuig of een voetganger
waarschijnlijk is.
De verschillende functies werken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid is ongeveer 10 km/h of hoger. (Voor het signaleren van een
voetganger ligt de rijsnelheid tussen ongeveer 10 en 80 km/h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voetganger voor u is ongeveer 10 km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid is ongeveer 30 km/h of hoger. (Voor het signaleren van een
voetganger ligt de rijsnelheid tussen ongeveer 30 en 80 km/h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voetganger voor u is ongeveer 30 km/h of groter.
● Pre-Crash Brake-systeem:
• De rijsnelheid is ongeveer 10 km/h of hoger. (Voor het signaleren van een
voetganger ligt de rijsnelheid tussen ongeveer 10 en 80 km/h.)
• Het snelheidsverschil tussen uw auto en het voertuig of de voetganger
voor u is ongeveer 10 km/h of groter.
Regio'sBeschikbaarheid functie
Regio ADe voetgangerdetectiefunctie en de Pre-Crash
Brake-functie zijn beschikbaar
Regio BDe voetgangerdetectiefunctie is niet beschikbaar en
de Pre-Crash Brake-functie is beschikbaar
Regio CDe voetgangerdetectiefunctie en de Pre-Crash
Brake-functie zijn niet beschikbaar
RAV4-HV_OM_OM42A57E_(EE).book Page 244 Friday, October 30, 2015 12:02 PM

2454-5. Gebruik van de ondersteunende systemen
4
Rijden

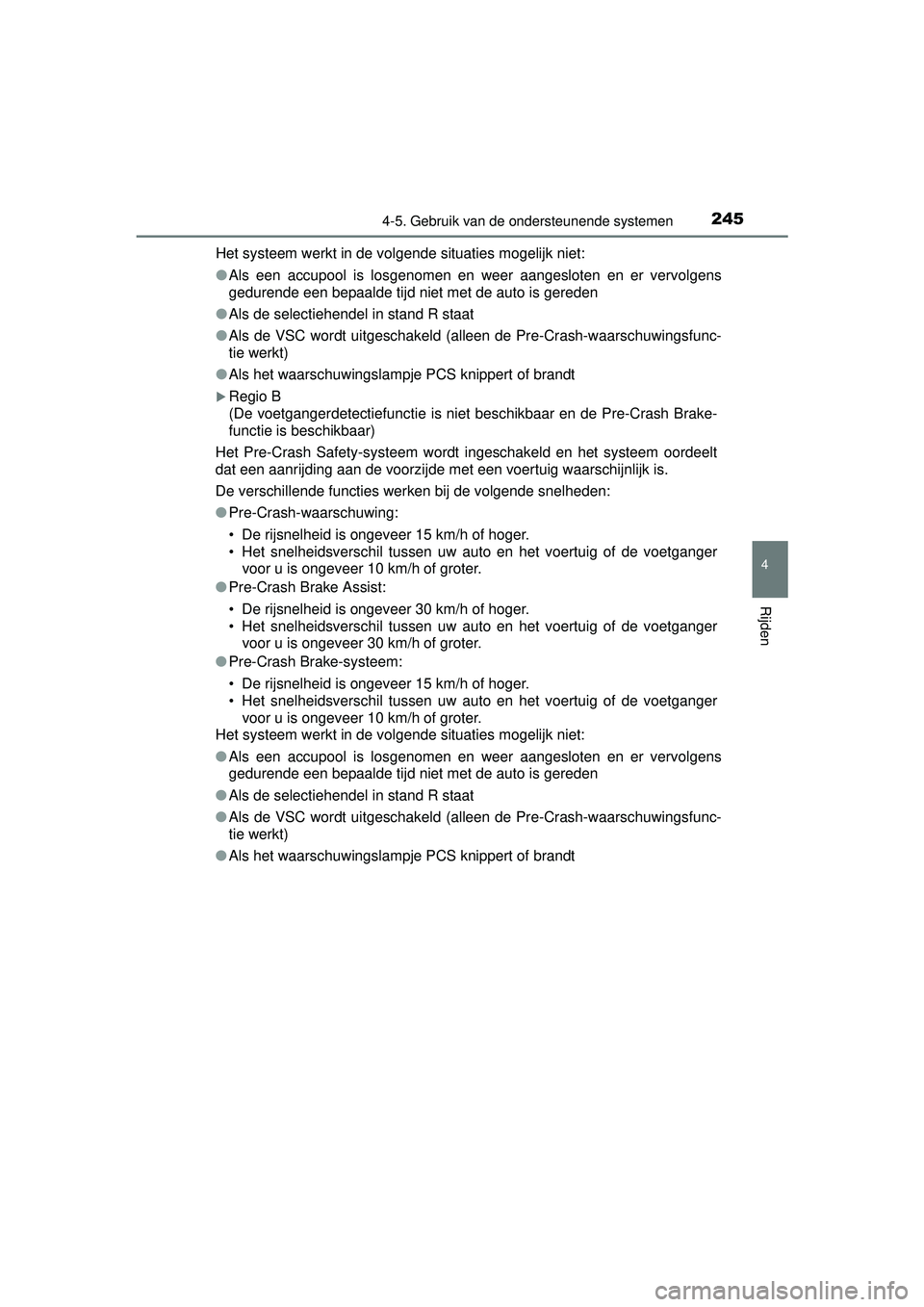

RAV4-HV_OM_OM42A57E_(EE)Het systeem werkt in de volgende situaties mogelijk niet:
●
Als een accupool is losgenomen en weer aangesloten en er vervolgens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwingsfunc-
tie werkt)
● Als het waarschuwingslampje PCS knippert of brandt
Regio B
(De voetgangerdetectiefunctie is niet beschikbaar en de Pre-Crash Brake-
functie is beschikbaar)
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt
dat een aanrijding aan de voorzijde met een voertuig waarschijnlijk is.
De verschillende functies werken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid is ongeveer 15 km/h of hoger.
• Het snelheidsverschil tussen uw auto en het voertuig of de voetganger
voor u is ongeveer 10 km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid is ongeveer 30 km/h of hoger.
• Het snelheidsverschil tussen uw auto en het voertuig of de voetganger
voor u is ongeveer 30 km/h of groter.
● Pre-Crash Brake-systeem:
• De rijsnelheid is ongeveer 15 km/h of hoger.
• Het snelheidsverschil tussen uw auto en het voertuig of de voetganger
voor u is ongeveer 10 km/h of groter.
Het systeem werkt in de volgende situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervolgens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwingsfunc-
tie werkt)
● Als het waarschuwingslampje PCS knippert of brandt
RAV4-HV_OM_OM42A57E_(EE).book Page 245 Friday, October 30, 2015 12:02 PM

2464-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)

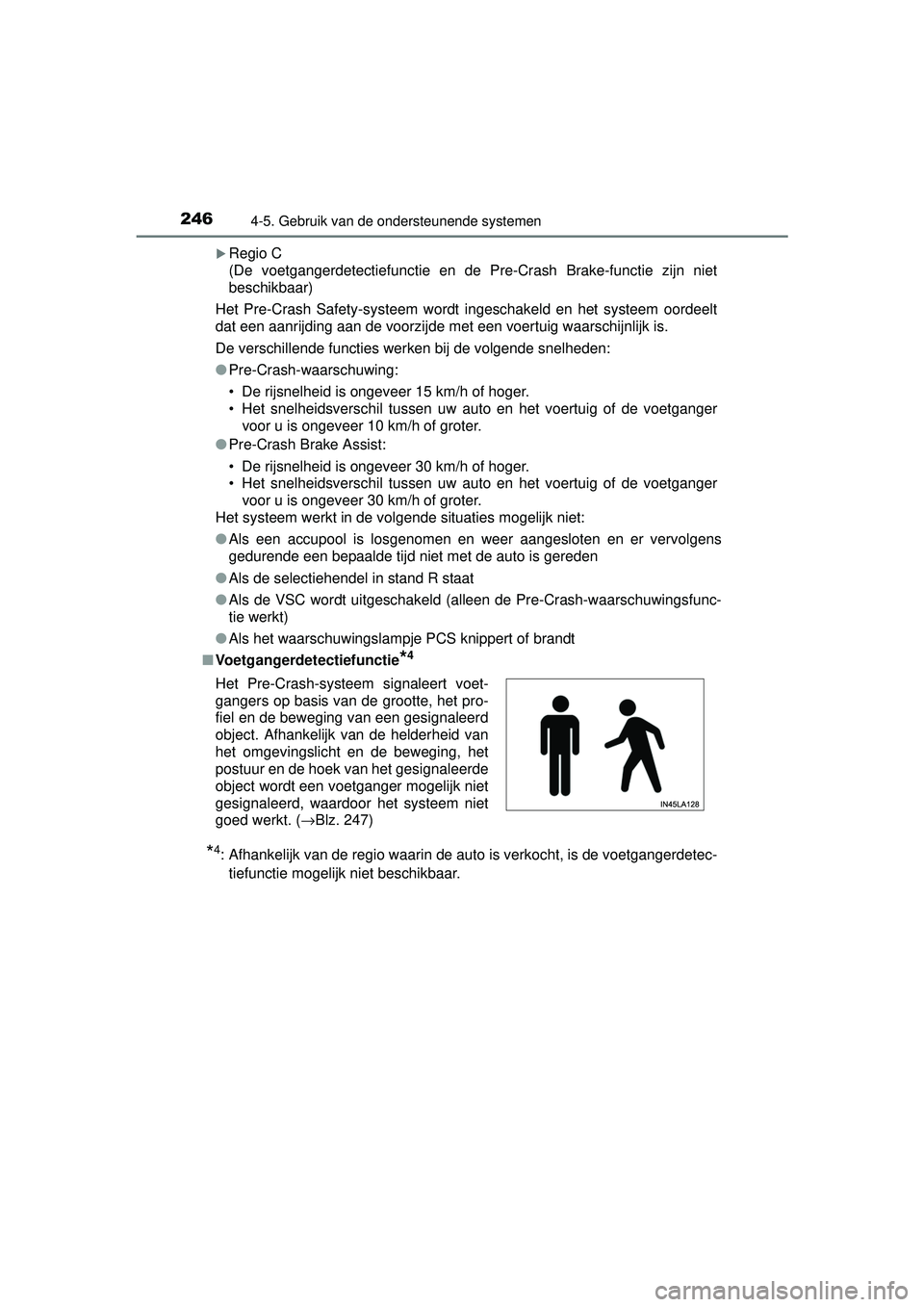

Regio C
(De voetgangerdetectiefunctie en de Pre-Crash Brake-functie zijn niet
beschikbaar)
Het Pre-Crash Safety-systeem wordt ingeschakeld en het systeem oordeelt
dat een aanrijding aan de voorzijde met een voertuig waarschijnlijk is.
De verschillende functies werken bij de volgende snelheden:
● Pre-Crash-waarschuwing:
• De rijsnelheid is ongeveer 15 km/h of hoger.
• Het snelheidsverschil tussen uw auto en het voertuig of de voetganger
voor u is ongeveer 10 km/h of groter.
● Pre-Crash Brake Assist:
• De rijsnelheid is ongeveer 30 km/h of hoger.
• Het snelheidsverschil tussen uw auto en het voertuig of de voetganger
voor u is ongeveer 30 km/h of groter.
Het systeem werkt in de volgende situaties mogelijk niet:
● Als een accupool is losgenomen en weer aangesloten en er vervolgens
gedurende een bepaalde tijd niet met de auto is gereden
● Als de selectiehendel in stand R staat
● Als de VSC wordt uitgeschakeld (alleen de Pre-Crash-waarschuwingsfunc-
tie werkt)
● Als het waarschuwingslampje PCS knippert of brandt
■ Voetgangerdetectiefunctie
*4
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerdetec-
tiefunctie mogelijk niet beschikbaar.
Het Pre-Crash-systeem signaleert voet-
gangers op basis van de grootte, het pro-
fiel en de beweging van een gesignaleerd
object. Afhankelijk van de helderheid van
het omgevingslicht en de beweging, het
postuur en de hoek van het gesignaleerde
object wordt een voetganger mogelijk niet
gesignaleerd, waardoor het systeem niet
goed werkt. (
→Blz. 247)
RAV4-HV_OM_OM42A57E_(EE).book Page 246 Friday, October 30, 2015 12:02 PM

2474-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4-HV_OM_OM42A57E_(EE)■

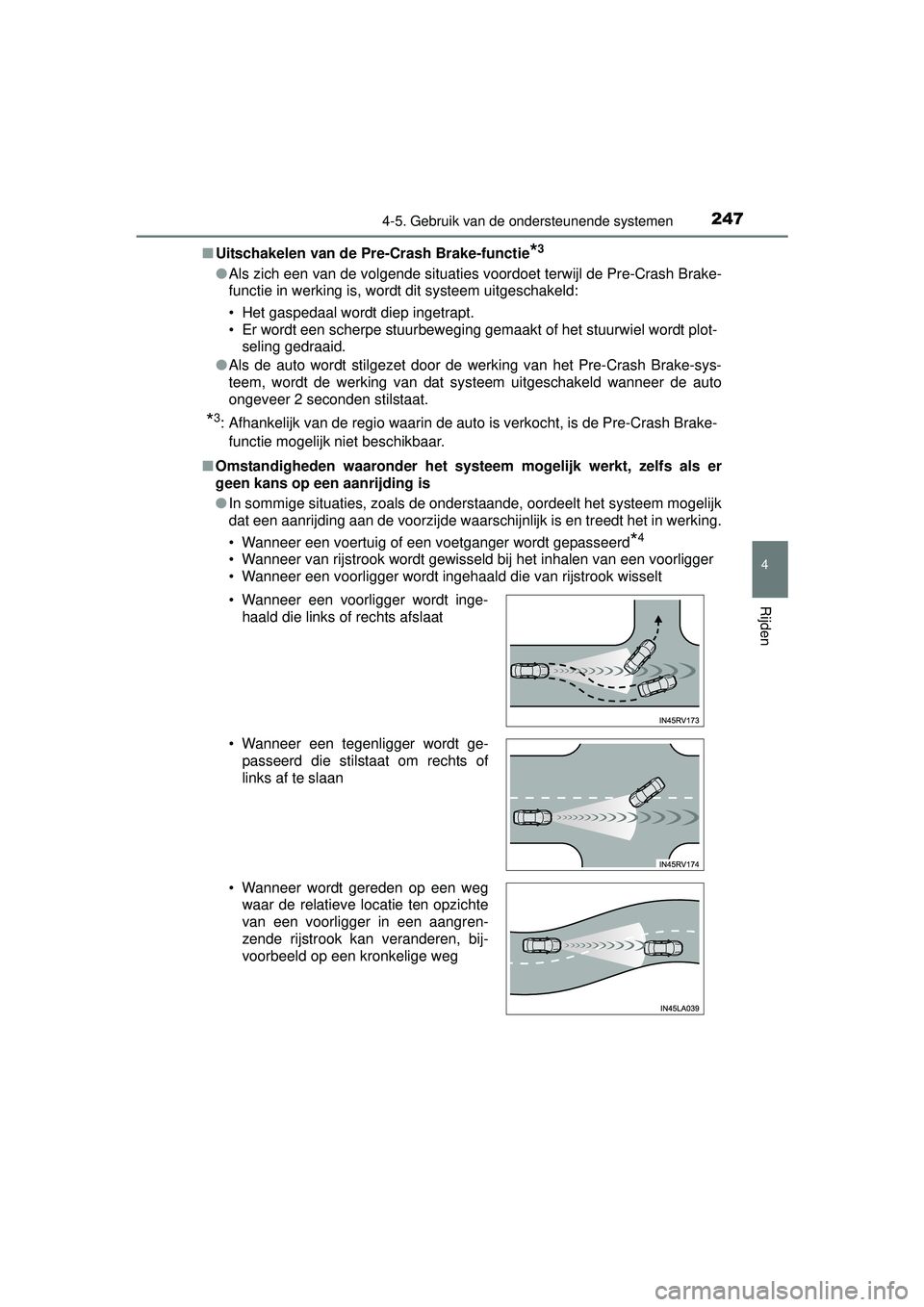

Uitschakelen van de Pr e-Crash Brake-functie
*3
●Als zich een van de volgende situaties voordoet terwijl de Pre-Crash Brake-
functie in werking is, wordt dit systeem uitgeschakeld:
• Het gaspedaal wordt diep ingetrapt.
• Er wordt een scherpe stuurbeweging gemaakt of het stuurwiel wordt plot- seling gedraaid.
● Als de auto wordt stilgezet door de werking van het Pre-Crash Brake-sys-
teem, wordt de werking van dat systeem uitgeschakeld wanneer de auto
ongeveer 2 seconden stilstaat.
*3: Afhankelijk van de regio waarin de auto is verkocht, is de Pre-Crash Brake-
functie mogelijk niet beschikbaar.
■ Omstandigheden waaronder het systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
● In sommige situaties, zoals de onderstaande, oordeelt het systeem mogelijk
dat een aanrijding aan de voorzijde waarschijnlijk is en treedt het in werking.
• Wanneer een voertuig of een voetganger wordt gepasseerd
*4
• Wanneer van rijstrook wordt gewisseld bij het inhalen van een voorligger
• Wanneer een voorligger wordt ingehaald die van rijstrook wisselt
• Wanneer een voorligger wordt inge-
haald die links of rechts afslaat
• Wanneer een tegenligger wordt ge- passeerd die stilstaat om rechts of
links af te slaan
• Wanneer wordt gereden op een weg waar de relatieve locatie ten opzichte
van een voorligger in een aangren-
zende rijstrook kan veranderen, bij-
voorbeeld op een kronkelige weg
RAV4-HV_OM_OM42A57E_(EE).book Page 247 Friday, October 30, 2015 12:02 PM

2484-5. Gebruik van de ondersteunende systemen

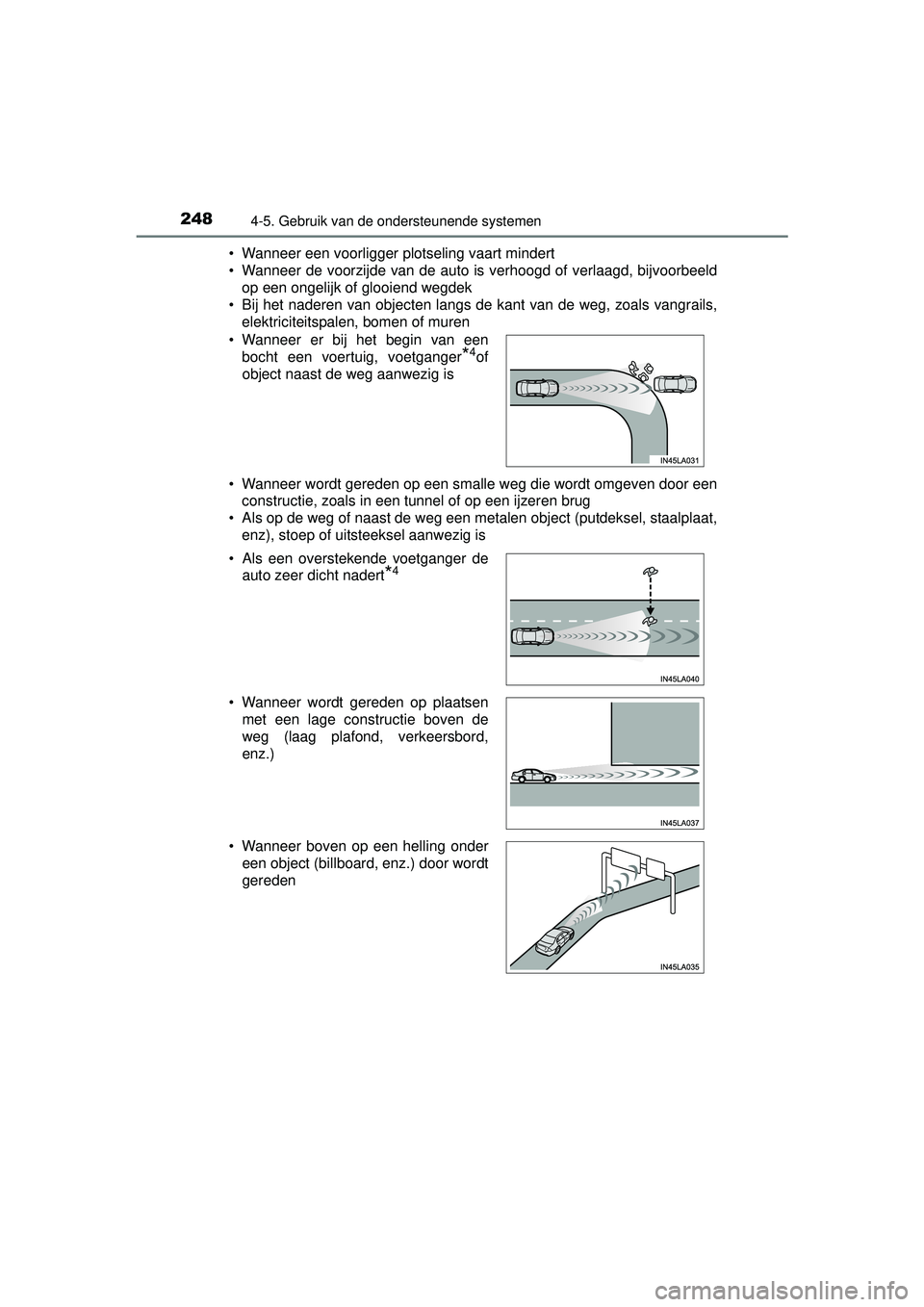

RAV4-HV_OM_OM42A57E_(EE)• Wanneer een voorligger plotseling vaart mindert
• Wanneer de voorzijde van de auto is verhoogd of verlaagd, bijvoorbeeld
op een ongelijk of glooiend wegdek
• Bij het naderen van objecten langs de kant van de weg, zoals vangrails,
elektriciteitspalen, bomen of muren
• Wanneer wordt gereden op een smalle weg die wordt omgeven door een constructie, zoals in een tunnel of op een ijzeren brug
• Als op de weg of naast de weg een metalen object (putdeksel, staalplaat, enz), stoep of uitsteeksel aanwezig is
• Wanneer er bij het begin van een
bocht een voertuig, voetganger
*4of
object naast de weg aanwezig is
• Als een overstekende voetganger de auto zeer dicht nadert
*4
• Wanneer wordt gereden op plaatsenmet een lage constructie boven de
weg (laag plafond, verkeersbord,
enz.)
• Wanneer boven op een helling onder een object (billboard, enz.) door wordt
gereden
RAV4-HV_OM_OM42A57E_(EE).book Page 248 Friday, October 30, 2015 12:02 PM

2494-5. Gebruik van de ondersteunende systemen
4
Rijden

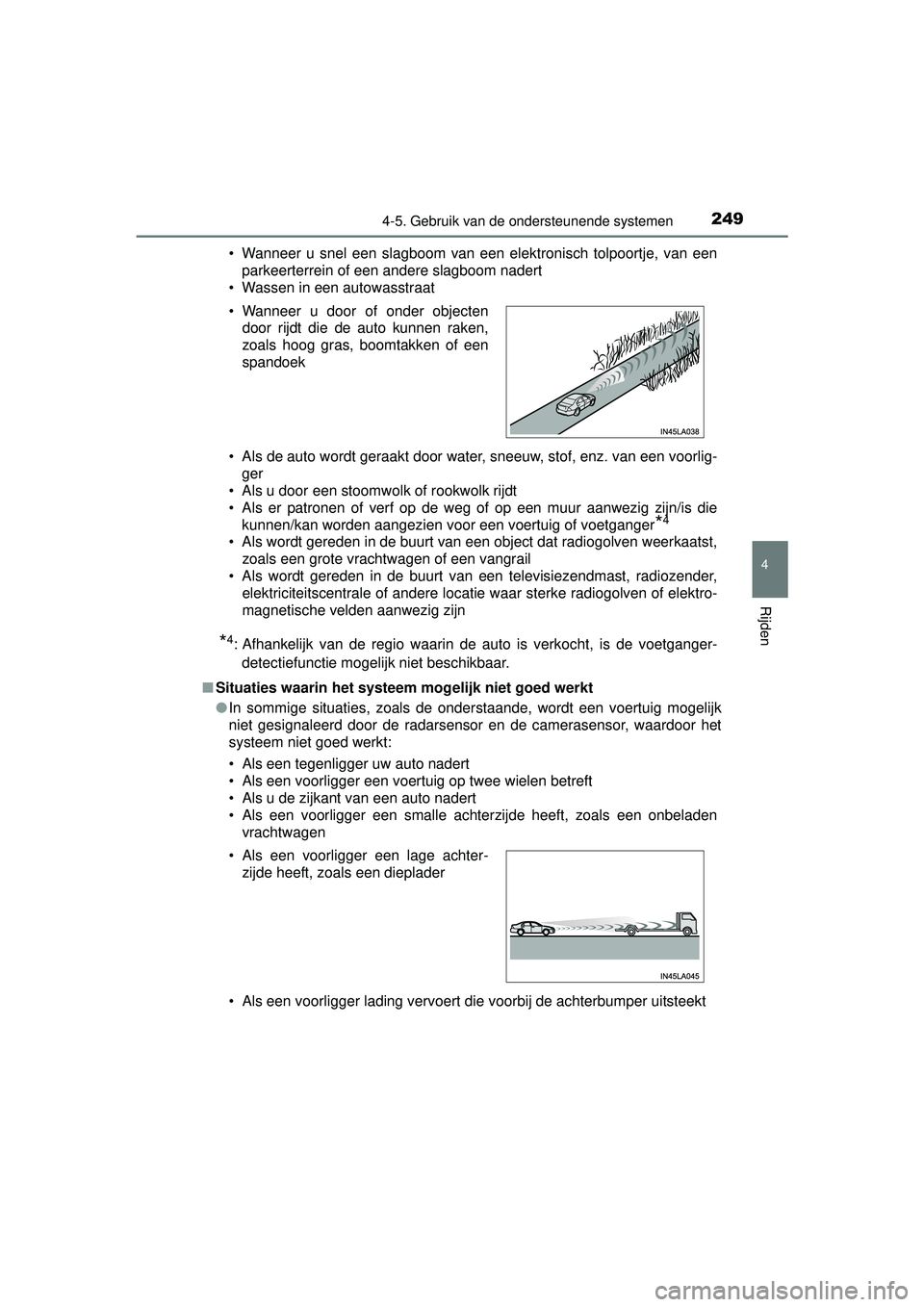

RAV4-HV_OM_OM42A57E_(EE)• Wanneer u snel een slagboom van een elektronisch tolpoortje, van een
parkeerterrein of een andere slagboom nadert
• Wassen in een autowasstraat
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig- ger
• Als u door een stoomwolk of rookwolk rijdt
• Als er patronen of verf op de weg of op een muur aanwezig zijn/is die kunnen/kan worden aangezien voor een voertuig of voetganger
*4
• Als wordt gereden in de buurt van een object dat radiogolven weerkaatst,
zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektriciteitscentrale of andere locatie waar sterke radiogolven of elektro-
magnetische velden aanwezig zijn
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetganger-
detectiefunctie mogelijk niet beschikbaar.
■ Situaties waarin het systeem mogelijk niet goed werkt
●In sommige situaties, zoals de onderstaande, wordt een voertuig mogelijk
niet gesignaleerd door de radarsensor en de camerasensor, waardoor het
systeem niet goed werkt:
• Als een tegenligger uw auto nadert
• Als een voorligger een voertuig op twee wielen betreft
• Als u de zijkant van een auto nadert
• Als een voorligger een smalle achterzijde heeft, zoals een onbeladen
vrachtwagen
• Als een voorligger lading vervoert die voorbij de achterbumper uitsteekt • Wanneer u door of onder objecten door rijdt die de auto kunnen raken,
zoals hoog gras, boomtakken of een
spandoek
• Als een voorligger een lage achter- zijde heeft, zoals een dieplader
RAV4-HV_OM_OM42A57E_(EE).book Page 249 Friday, October 30, 2015 12:02 PM

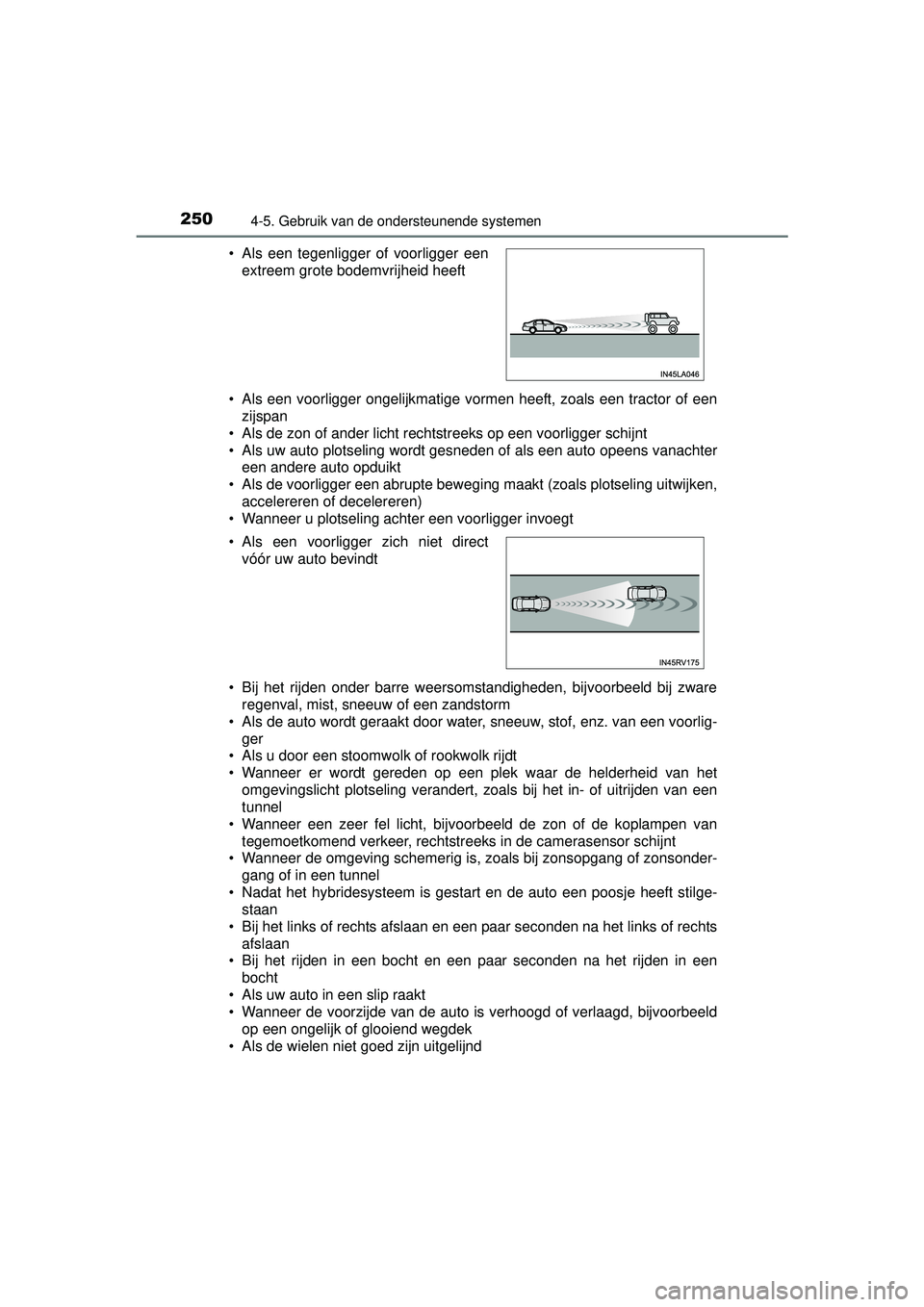

2504-5. Gebruik van de ondersteunende systemen
RAV4-HV_OM_OM42A57E_(EE)• Als een voorligger ongelijkmatige vormen heeft, zoals een tractor of een
zijspan
• Als de zon of ander licht rechtstreeks op een voorligger schijnt
• Als uw auto plotseling wordt gesneden of als een auto opeens vanachter een andere auto opduikt
• Als de voorligger een abrupte beweging maakt (zoals plotseling uitwijken, accelereren of decelereren)
• Wanneer u plotseling achter een voorligger invoegt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij zware regenval, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig-
ger
• Als u door een stoomwolk of rookwolk rijdt
• Wanneer er wordt gereden op een plek waar de helderheid van het
omgevingslicht plotseling verandert, zoals bij het in- of uitrijden van een
tunnel
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van
tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Wanneer de omgeving schemerig is, zoals bij zonsopgang of zonsonder- gang of in een tunnel
• Nadat het hybridesysteem is gestart en de auto een poosje heeft stilge- staan
• Bij het links of rechts afslaan en een paar seconden na het links of rechts
afslaan
• Bij het rijden in een bocht en een paar seconden na het rijden in een bocht
• Als uw auto in een slip raakt
• Wanneer de voorzijde van de auto is verhoogd of verlaagd, bijvoorbeeld op een ongelijk of glooiend wegdek
• Als de wielen niet goed zijn uitgelijnd • Als een tegenligger of voorligger een extreem grote bodemvrijheid heeft
• Als een voorligger zich niet direct vóór uw auto bevindt
RAV4-HV_OM_OM42A57E_(EE).book Page 250 Friday, October 30, 2015 12:02 PM
