TOYOTA RAV4 HYBRID 2016 Instructieboekje (in Dutch)

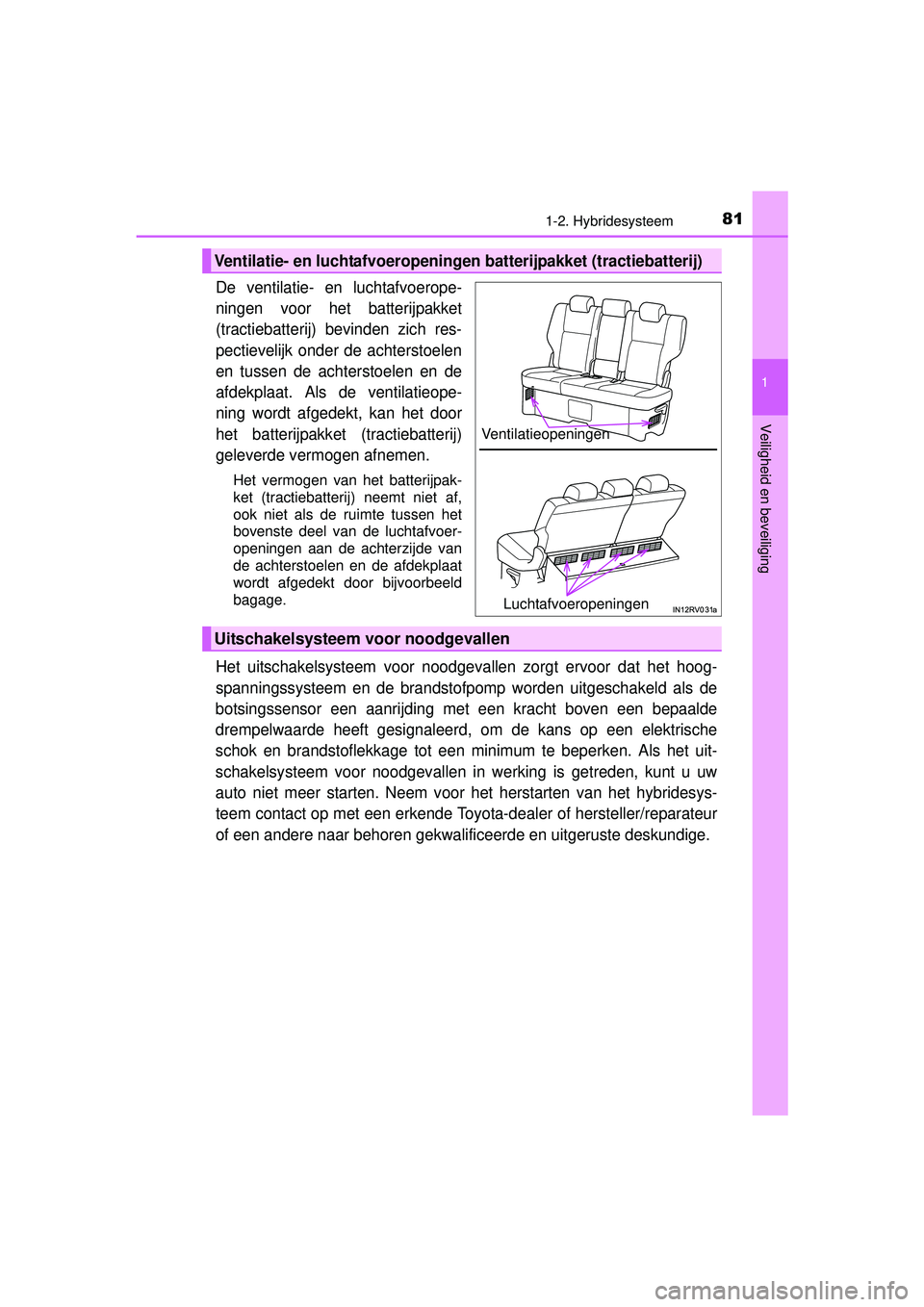

811-2. Hybridesysteem
1
RAV4-HV_OM_OM42A57E_(EE)
Veiligheid en beveiliging
De ventilatie- en luchtafvoerope-
ningen voor het batterijpakket
(tractiebatterij) bevinden zich res-
pectievelijk onder de achterstoelen
en tussen de achterstoelen en de
afdekplaat. Als de ventilatieope-
ning wordt afgedekt, kan het door
het batterijpakket (tractiebatterij)
geleverde vermogen afnemen.
Het vermogen van het batterijpak-
ket (tractiebatterij) neemt niet af,
ook niet als de ruimte tussen het
bovenste deel van de luchtafvoer-
openingen aan de achterzijde van
de achterstoelen en de afdekplaat
wordt afgedekt door bijvoorbeeld
bagage.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoog-
spanningssysteem en de brandstofpomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybridesys-
teem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Ventilatie- en luchtafvoeropeningen batterijpakket (tractiebatterij)
Ventilatieopeningen
Luchtafvoeropeningen
Uitschakelsysteem voor noodgevallen
RAV4-HV_OM_OM42A57E_(EE).book Page 81 Friday, October 30, 2015 12:02 PM

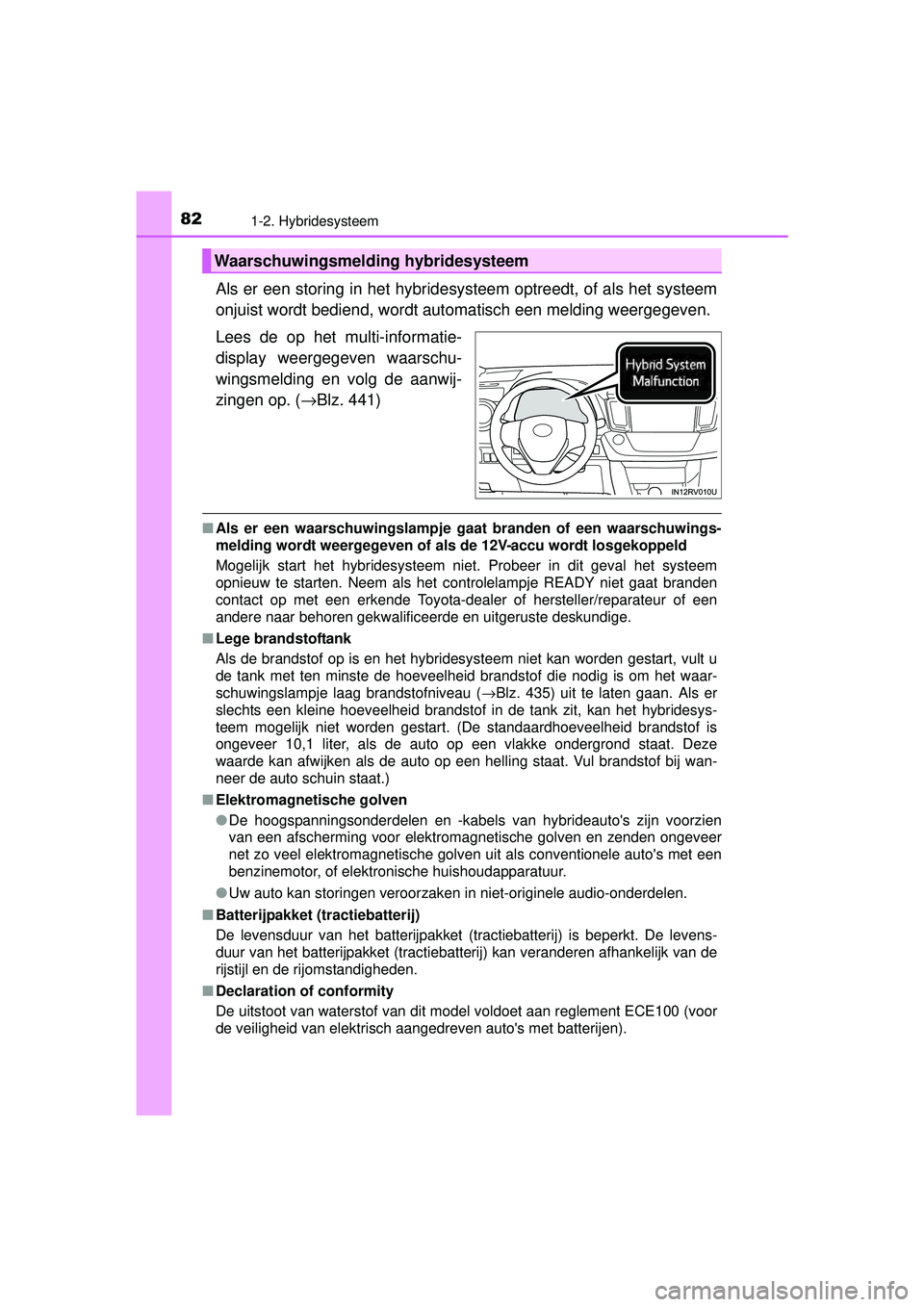

821-2. Hybridesysteem
RAV4-HV_OM_OM42A57E_(EE)
Als er een storing in het hybridesysteem optreedt, of als het systeem
onjuist wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op. ( →Blz. 441)
■Als er een waarschuwingslampje gaat branden of een waarschuwings-
melding wordt weergege ven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Lege brandstoftank
Als de brandstof op is en het hybridesysteem niet kan worden gestart, vult u
de tank met ten minste de hoeveelheid brandstof die nodig is om het waar-
schuwingslampje laag brandstofniveau ( →Blz. 435) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid brandstof is
ongeveer 10,1 liter, als de auto op een vlakke ondergrond staat. Deze
waarde kan afwijken als de auto op een helling staat. Vul brandstof bij wan-
neer de auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien
van een afscherming voor elektr omagnetische golven en zenden ongeveer
net zo veel elektromagnetische golven uit als conventionele auto's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is beperkt. De levens-
duur van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de
rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement ECE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen).
Waarschuwingsmeld ing hybridesysteem
RAV4-HV_OM_OM42A57E_(EE).book Page 82 Friday, October 30, 2015 12:02 PM

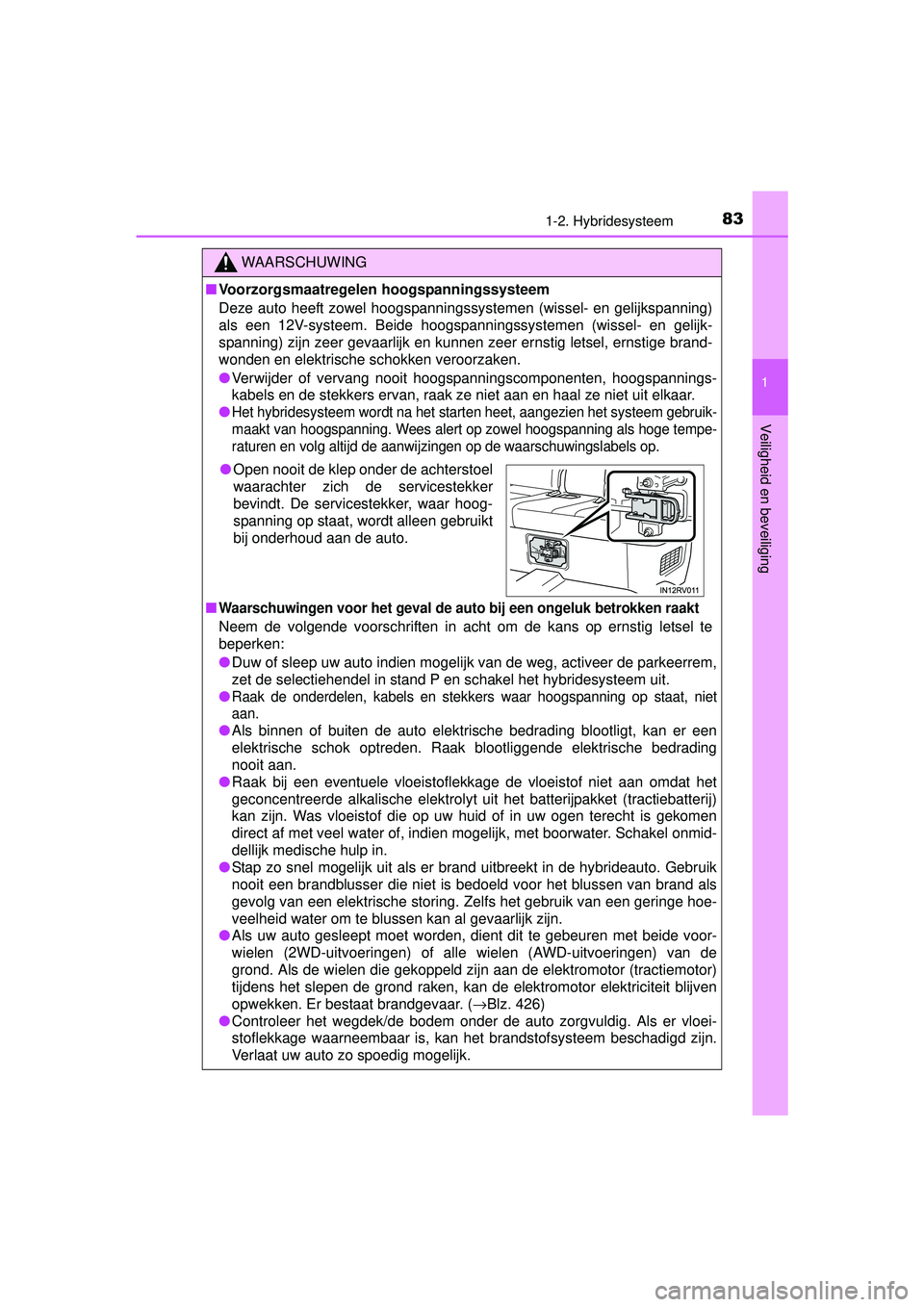

831-2. Hybridesysteem
1
RAV4-HV_OM_OM42A57E_(EE)
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijkspanning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en gelijk-
spanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, ernstige brand-
wonden en elektrische schokken veroorzaken.
●Verwijder of vervang nooit hoogspanningscomponenten, hoogspannings-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet uit elkaar\
.
●
Het hybridesysteem wordt na het starten heet, aangezien het systeem gebruik-
maakt van hoogspanning. Wees alert op zowel hoogspanning als hoge tempe-
raturen en volg altijd de aanwijzingen op de waarschuwingslabels op.
■Waarschuwingen voor het geval de au to bij een ongeluk betrokken raakt
Neem de volgende voorschriften in acht om de kans op ernstig letsel te
beperken:
●Duw of sleep uw auto indien mogelijk van de weg, activeer de parkeerrem,
zet de selectiehendel in stand P en schakel het hybridesysteem uit.
●
Raak de onderdelen, kabels en stekkers waar hoogspanning op staat, niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, kan er een
elektrische schok optreden. Raak blootliggende elektrische bedrading
nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan omdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (tractiebatterij)
kan zijn. Was vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Schakel onmid-
dellijk medische hulp in.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een geringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met beide voor-
wielen (2WD-uitvoeringen) of alle wielen (AWD-uitvoeringen) van de
grond. Als de wielen die gekoppeld zijn aan de elektromotor (tractiemotor)
tijdens het slepen de grond raken, kan de elektromotor elektriciteit blijven
opwekken. Er bestaat brandgevaar. ( →Blz. 426)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadigd zijn.
Verlaat uw auto zo spoedig mogelijk.
● Open nooit de klep onder de achterstoel
waarachter zich de servicestekker
bevindt. De servicestekker, waar hoog-
spanning op staat, wordt alleen gebruikt
bij onderhoud aan de auto.
RAV4-HV_OM_OM42A57E_(EE).book Page 83 Friday, October 30, 2015 12:02 PM

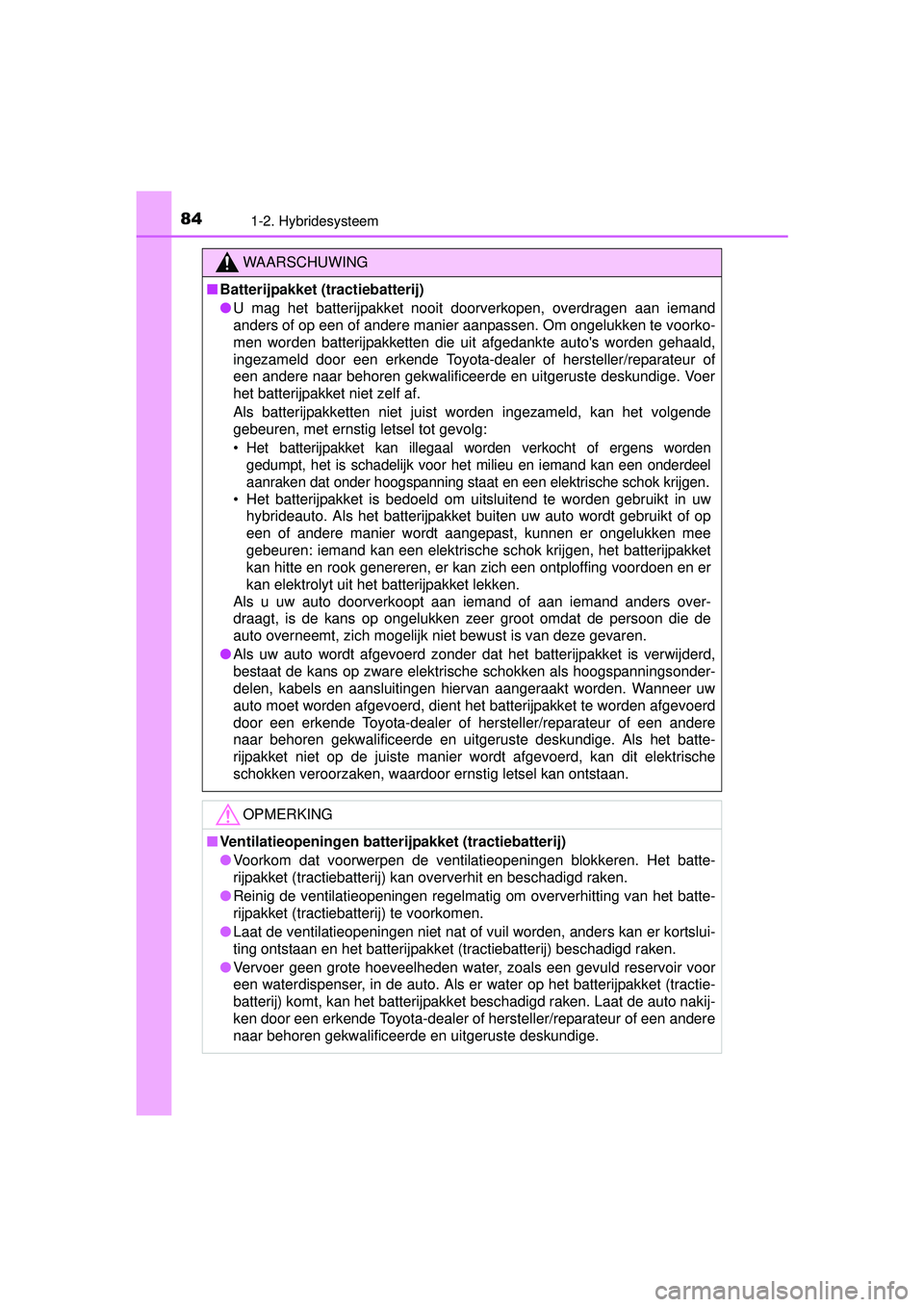

841-2. Hybridesysteem
RAV4-HV_OM_OM42A57E_(EE)
WAARSCHUWING
■Batterijpakket (tractiebatterij)
● U mag het batterijpakket nooit doorverkopen, overdragen aan iemand
anders of op een of andere manier aanpassen. Om ongelukken te voorko-
men worden batterijpakketten die uit afgedankte auto's worden gehaald,
ingezameld door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige. Voer
het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het volgende
gebeuren, met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden
gedumpt, het is schadelijk voor he t milieu en iemand kan een onderdeel
aanraken dat onder hoogspanning staa t en een elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw
hybrideauto. Als het batterijpakket buiten uw auto wordt gebruikt of op
een of andere manier wordt aangepast, kunnen er ongelukken mee
gebeuren: iemand kan een elektrische schok krijgen, het batterijpakket
kan hitte en rook genereren, er kan zich een ontploffing voordoen en er
kan elektrolyt uit het batterijpakket lekken.
Als u uw auto doorverkoopt aan iemand of aan iemand anders over-
draagt, is de kans op ongelukken zeer groot omdat de persoon die de
auto overneemt, zich mogelijk niet bewust is van deze gevaren.
● Als uw auto wordt afgevoerd zonder dat het batterijpakket is verwijderd,
bestaat de kans op zware elektrische schokken als hoogspanningsonder-
delen, kabels en aansluitingen hiervan aangeraakt worden. Wanneer uw
auto moet worden afgevoerd, dient het batterijpakket te worden afgevoerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. Als het batte-
rijpakket niet op de juiste manier wordt afgevoerd, kan dit elektrische
schokken veroorzaken, waardoor ernstig letsel kan ontstaan.
OPMERKING
■Ventilatieopeningen batterijpakket (tractiebatterij)
● Voorkom dat voorwerpen de ventilatieopeningen blokkeren. Het batte-
rijpakket (tractiebatterij) kan oververhit en beschadigd raken.
● Reinig de ventilatieopeningen regelmatig om oververhitting van het batte-
rijpakket (tractiebatterij) te voorkomen.
● Laat de ventilatieopeningen niet nat of vuil worden, anders kan er kortslui-
ting ontstaan en het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er water op het batterijpakket (tractie-
batterij) komt, kan het batterijpakket beschadigd raken. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
RAV4-HV_OM_OM42A57E_(EE).book Page 84 Friday, October 30, 2015 12:02 PM

85
1

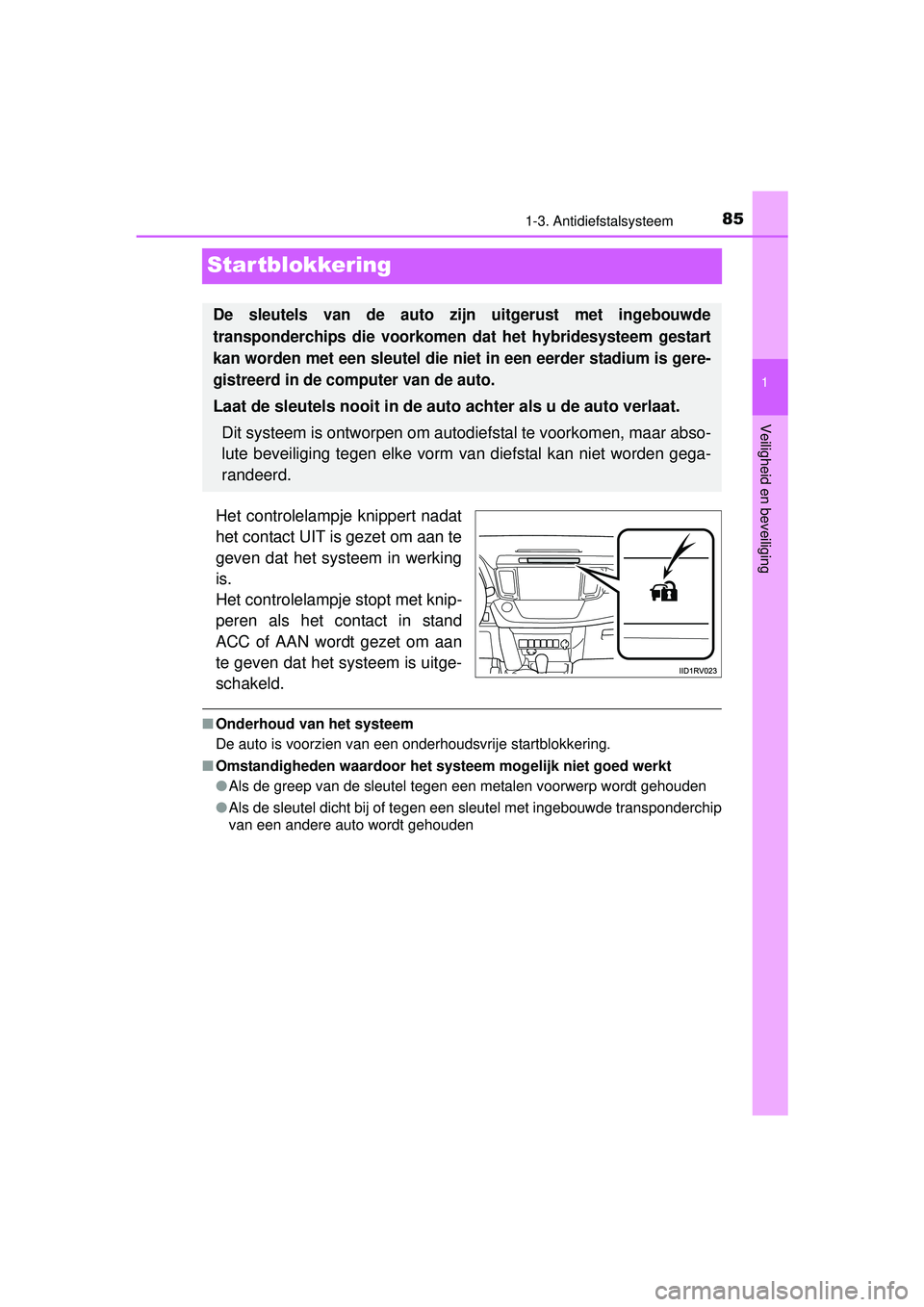

1-3. Antidiefstalsysteem
RAV4-HV_OM_OM42A57E_(EE)
Veiligheid en beveiliging
Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■ Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde transponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde
transponderchips die voorkomen dat het hybridesysteem gestart
kan worden met een sleutel die niet in een eerder stadium is gere-
gistreerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar abso-
lute beveiliging tegen elke vorm van diefstal kan niet worden gega-
randeerd.
RAV4-HV_OM_OM42A57E_(EE).book Page 85 Friday, October 30, 2015 12:02 PM

861-3. Antidiefstalsysteem
RAV4-HV_OM_OM42A57E_(EE)■

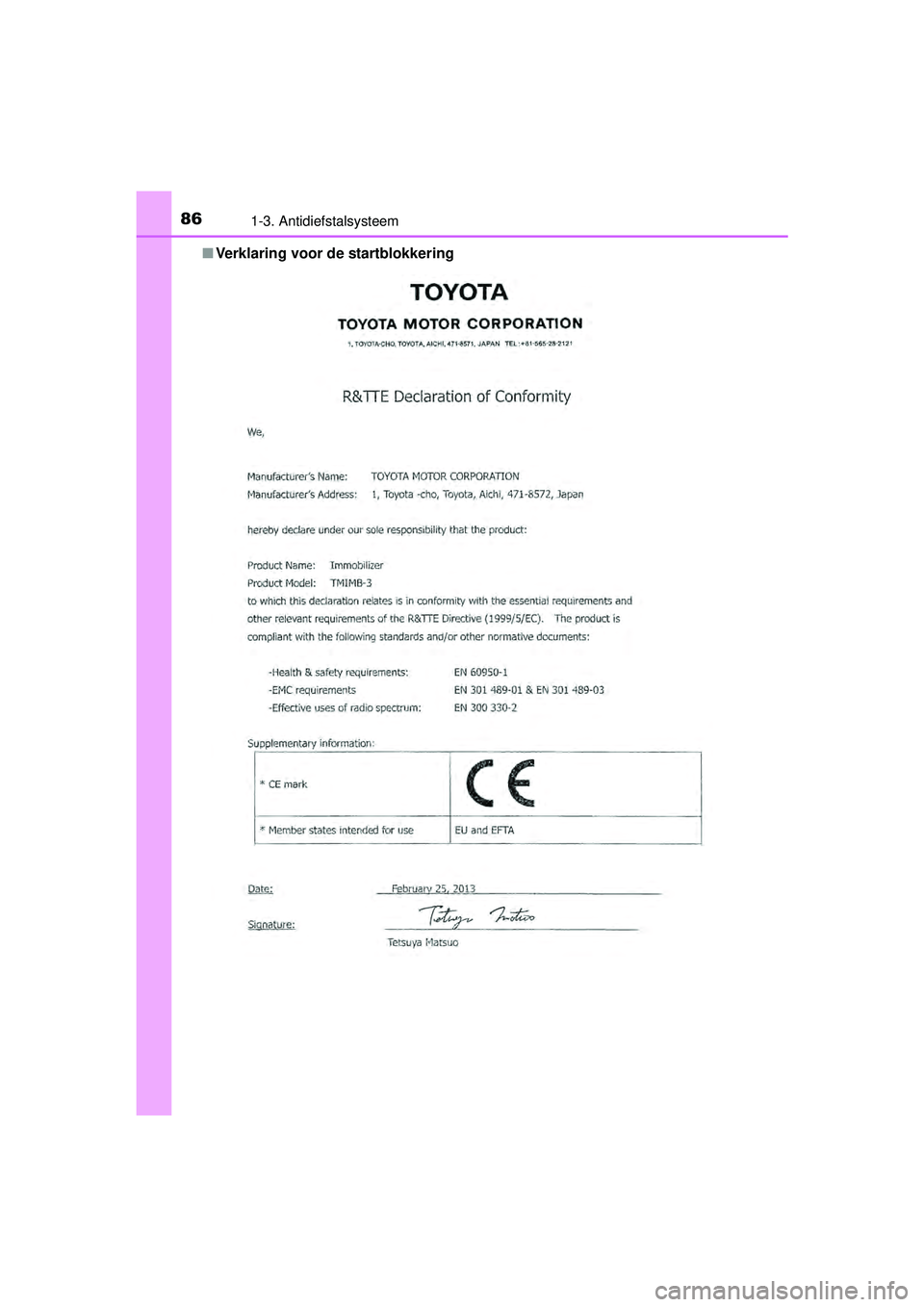

Verklaring voor de startblokkering
RAV4-HV_OM_OM42A57E_(EE).book Page 86 Friday, October 30, 2015 12:02 PM

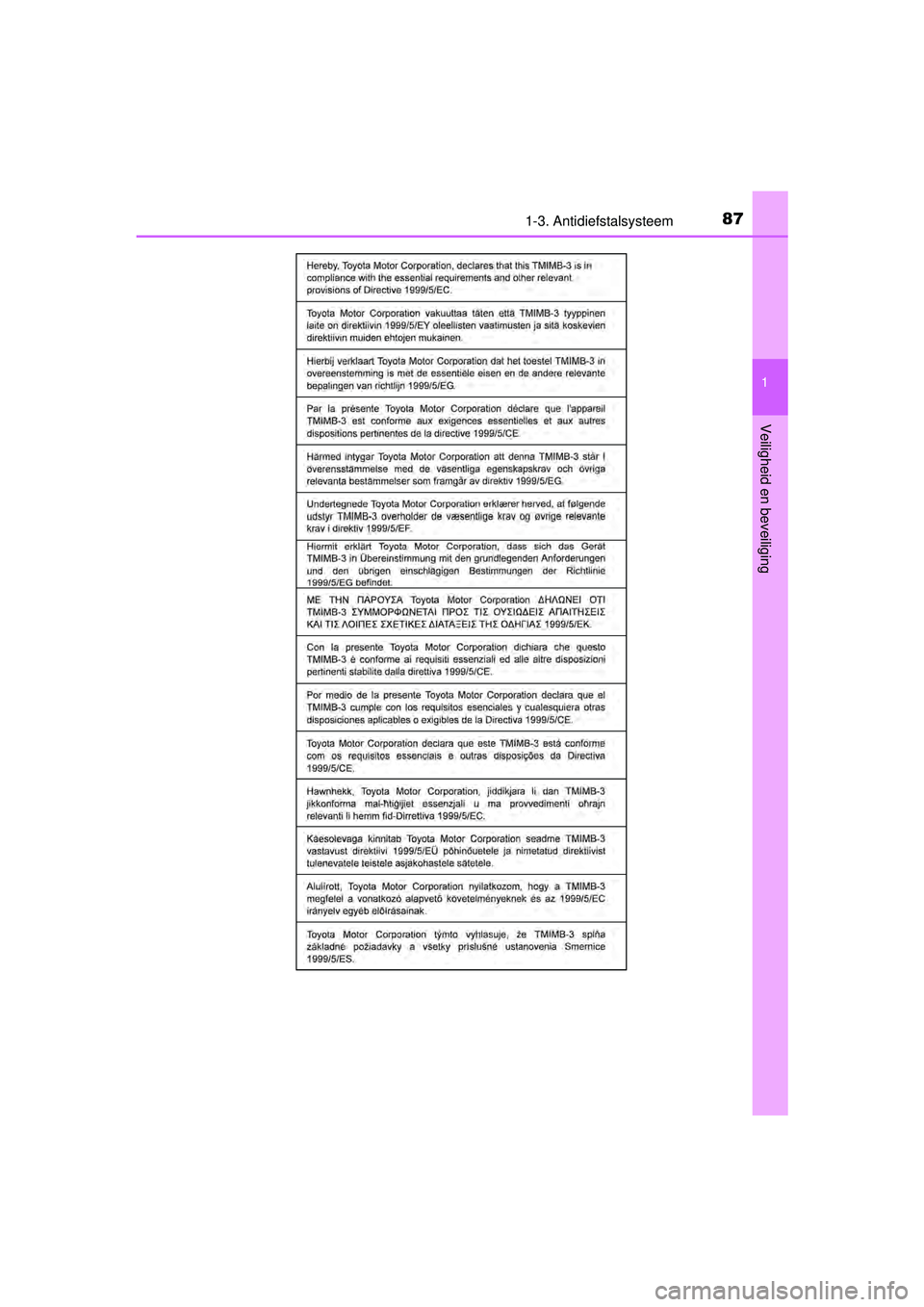

871-3. Antidiefstalsysteem
1
RAV4-HV_OM_OM42A57E_(EE)
Veiligheid en beveiliging
RAV4-HV_OM_OM42A57E_(EE).book Page 87 Friday, October 30, 2015 12:02 PM

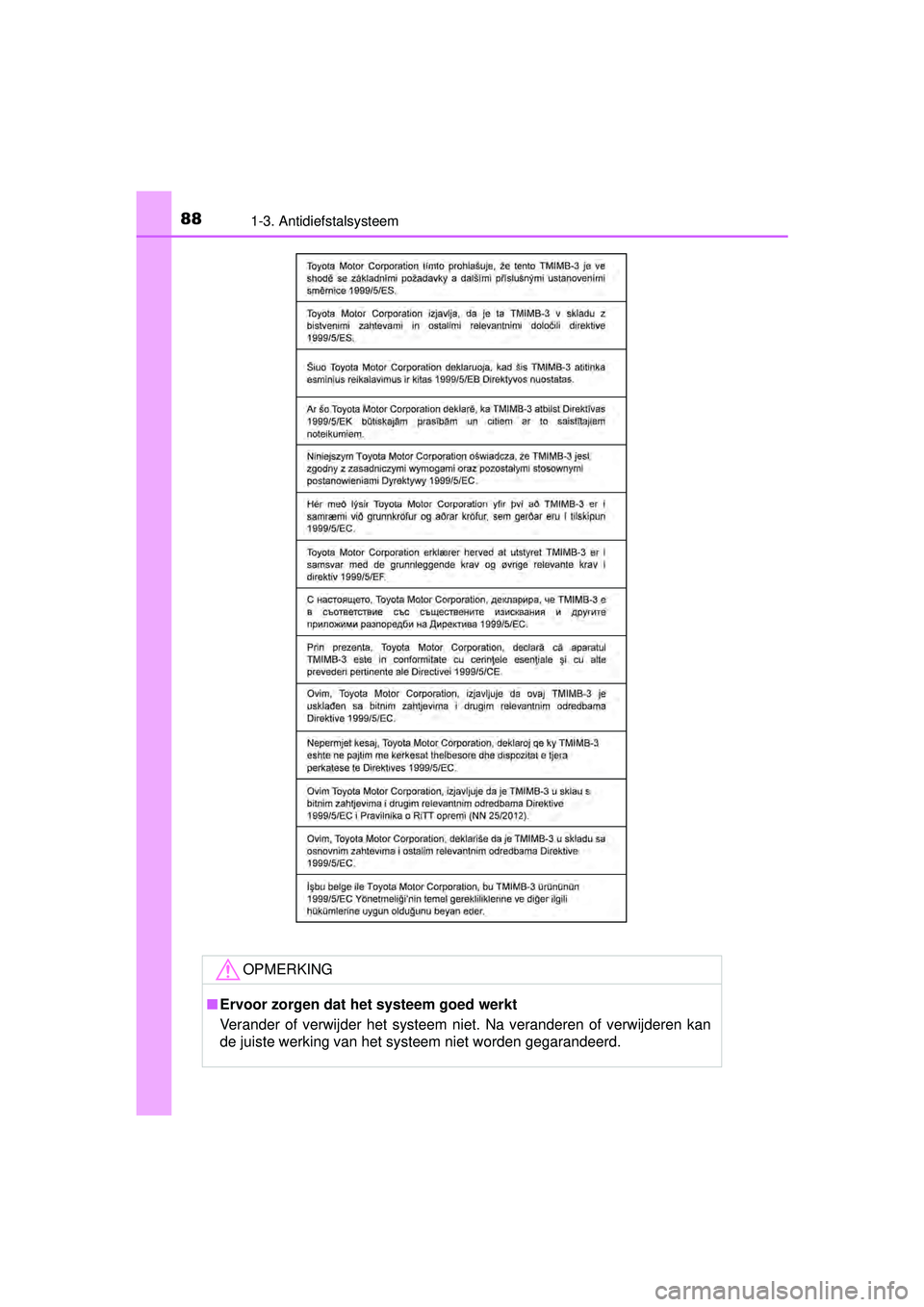

881-3. Antidiefstalsysteem
RAV4-HV_OM_OM42A57E_(EE)
OPMERKING
■Ervoor zorgen dat het systeem goed werkt
Verander of verwijder het systeem niet. Na veranderen of verwijderen kan
de juiste werking van het systeem niet worden gegarandeerd.
RAV4-HV_OM_OM42A57E_(EE).book Page 88 Friday, October 30, 2015 12:02 PM

89
1
1-3. Antidiefstalsysteem
RAV4-HV_OM_OM42A57E_(EE)
Veiligheid en beveiliging

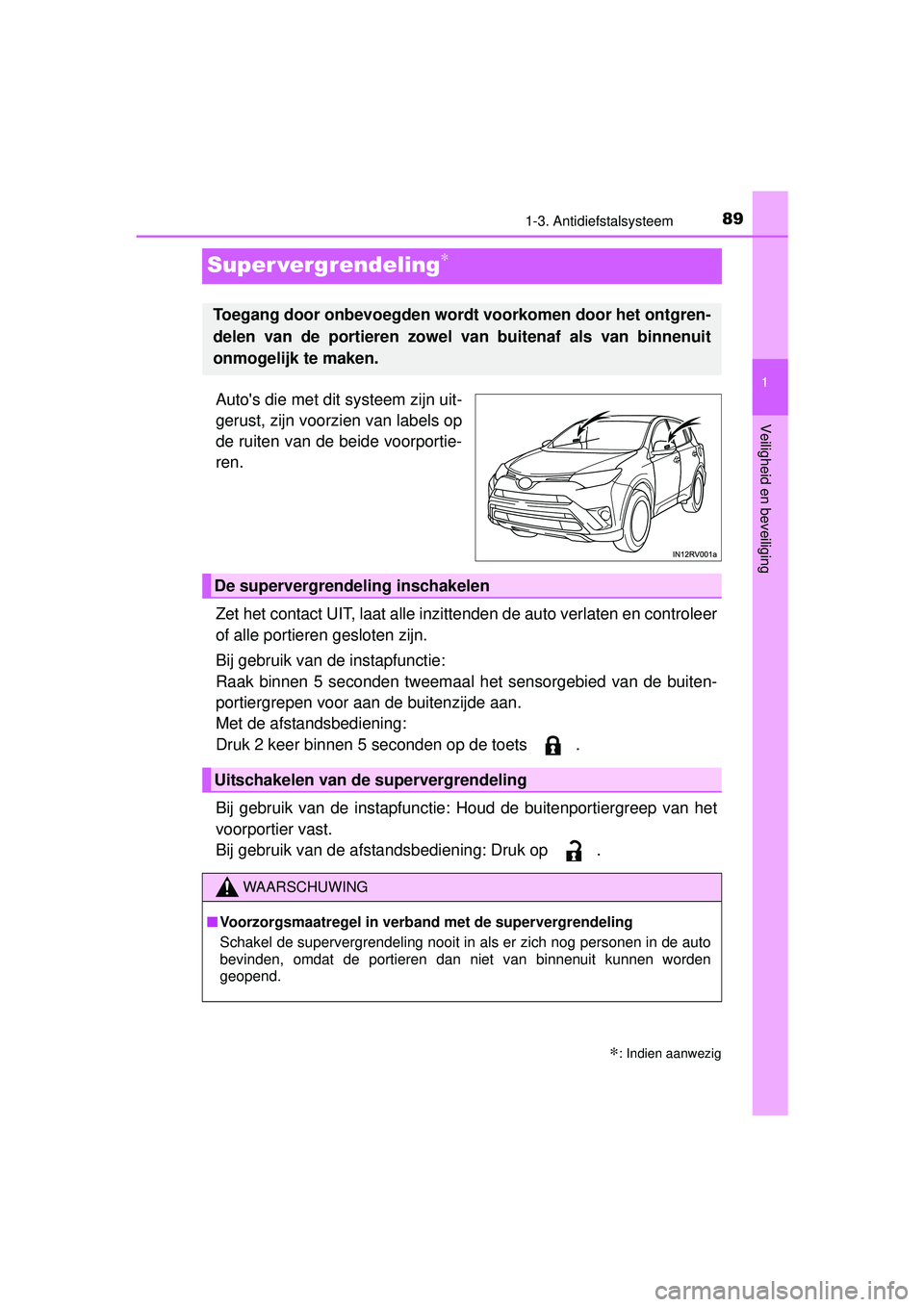

Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Bij gebruik van de instapfunctie:
Raak binnen 5 seconden tweemaal het sensorgebied van de buiten-
portiergrepen voor aan de buitenzijde aan.
Met de afstandsbediening:
Druk 2 keer binnen 5 seconden op de toets .
Bij gebruik van de instapfunctie: Houd de buitenportiergreep van het
voorportier vast.
Bij gebruik van de afstandsbediening: Druk op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
De supervergrendeling inschakelen
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregel in verband met de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden
geopend.
RAV4-HV_OM_OM42A57E_(EE).book Page 89 Friday, October 30, 2015 12:02 PM

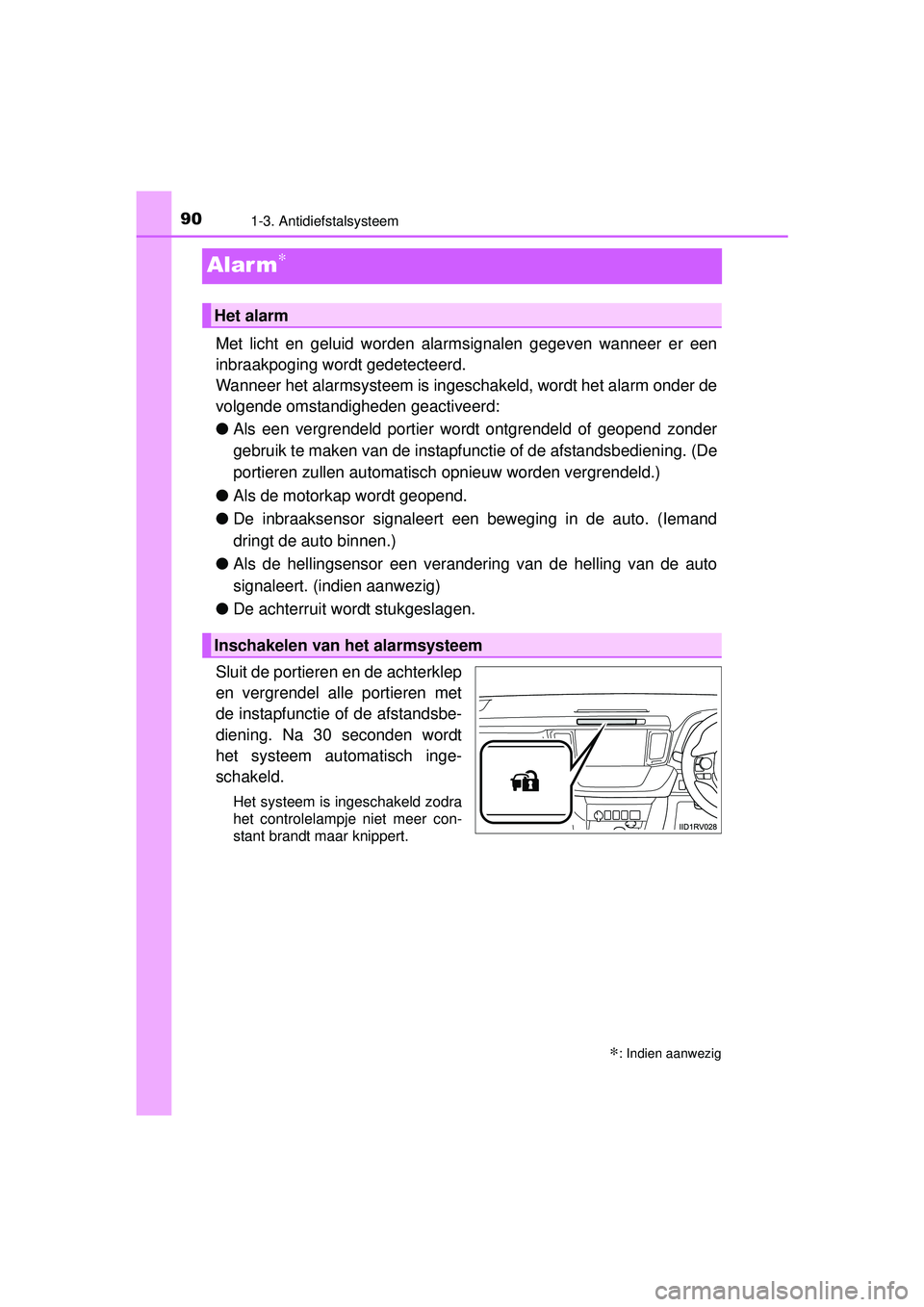

901-3. Antidiefstalsysteem
RAV4-HV_OM_OM42A57E_(EE)
Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
●Als een vergrendeld portier wordt ontgrendeld of geopend zonder
gebruik te maken van de instapfunctie of de afstandsbediening. (De
portieren zullen automatisch opnieuw worden vergrendeld.)
● Als de motorkap wordt geopend.
● De inbraaksensor signaleert een beweging in de auto. (Iemand
dringt de auto binnen.)
● Als de hellingsensor een veranderin g van de helling van de auto
signaleert. (indien aanwezig)
● De achterruit wordt stukgeslagen.
Sluit de portieren en de achterklep
en vergrendel alle portieren met
de instapfunctie of de afstandsbe-
diening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
RAV4-HV_OM_OM42A57E_(EE).book Page 90 Friday, October 30, 2015 12:02 PM
