TOYOTA RAV4 HYBRID 2016 Instructieboekje (in Dutch)

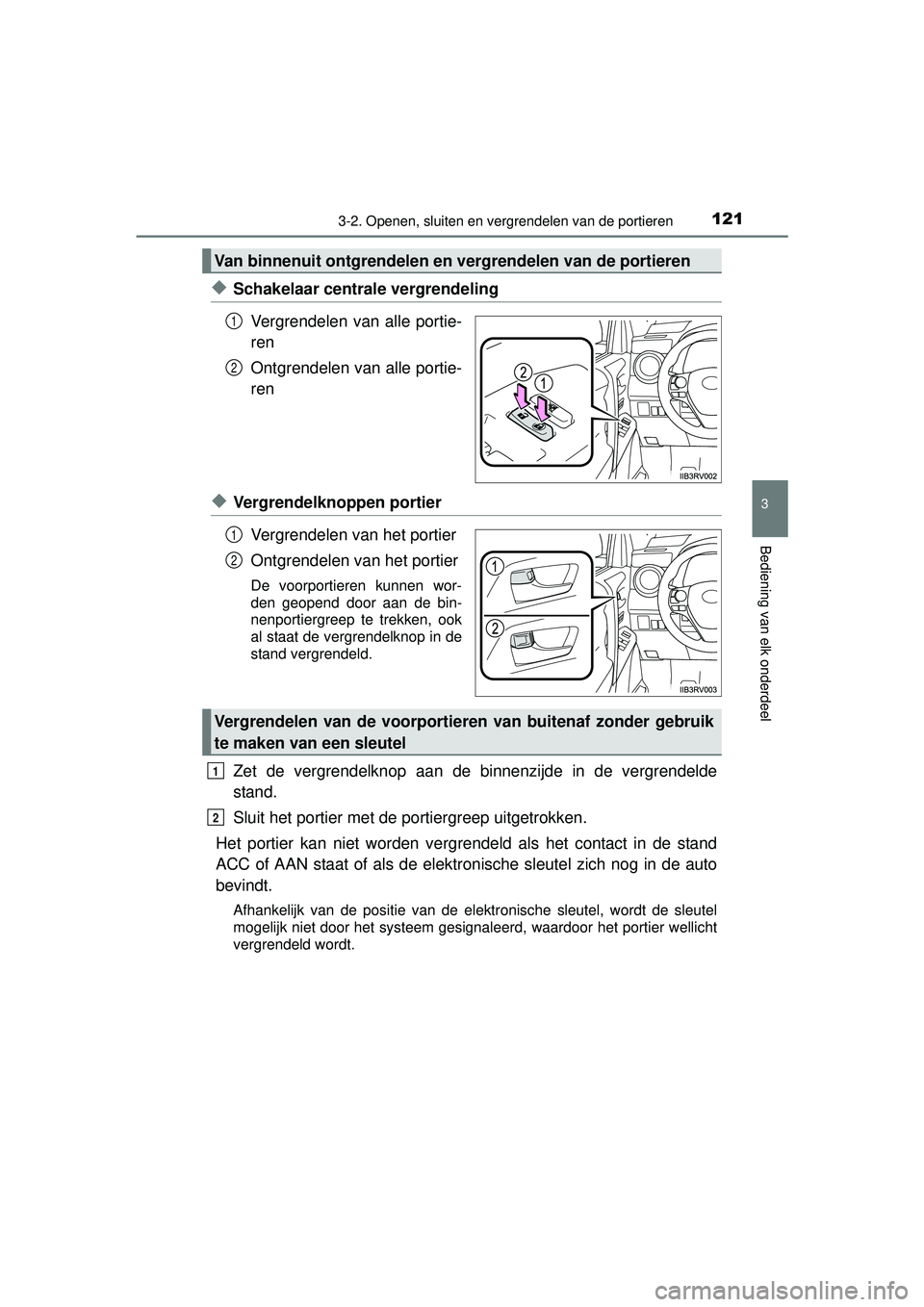

1213-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
◆Schakelaar centrale vergrendelingVergrendelen van alle portie-
ren
Ontgrendelen van alle portie-
ren
◆Vergrendelknoppen portierVergrendelen van het portier
Ontgrendelen van het portier
De voorportieren kunnen wor-
den geopend door aan de bin-
nenportiergreep te trekken, ook
al staat de vergrendelknop in de
stand vergrendeld.
Zet de vergrendelknop aan de binnenzijde in de vergrendelde
stand.
Sluit het portier met de portiergreep uitgetrokken.
Het portier kan niet worden vergrendeld als het contact in de stand
ACC of AAN staat of als de elektr onische sleutel zich nog in de auto
bevindt.
Afhankelijk van de positie van de elektronische sleutel, wordt de sleutel
mogelijk niet door het systeem gesignaleerd, waardoor het portier wellicht
vergrendeld wordt.
Van binnenuit ontgrendelen en vergrendelen van de portieren
1
2
1
2
Vergrendelen van de voorportieren van buitenaf zonder gebruik
te maken van een sleutel
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 121 Friday, October 30, 2015 12:02 PM

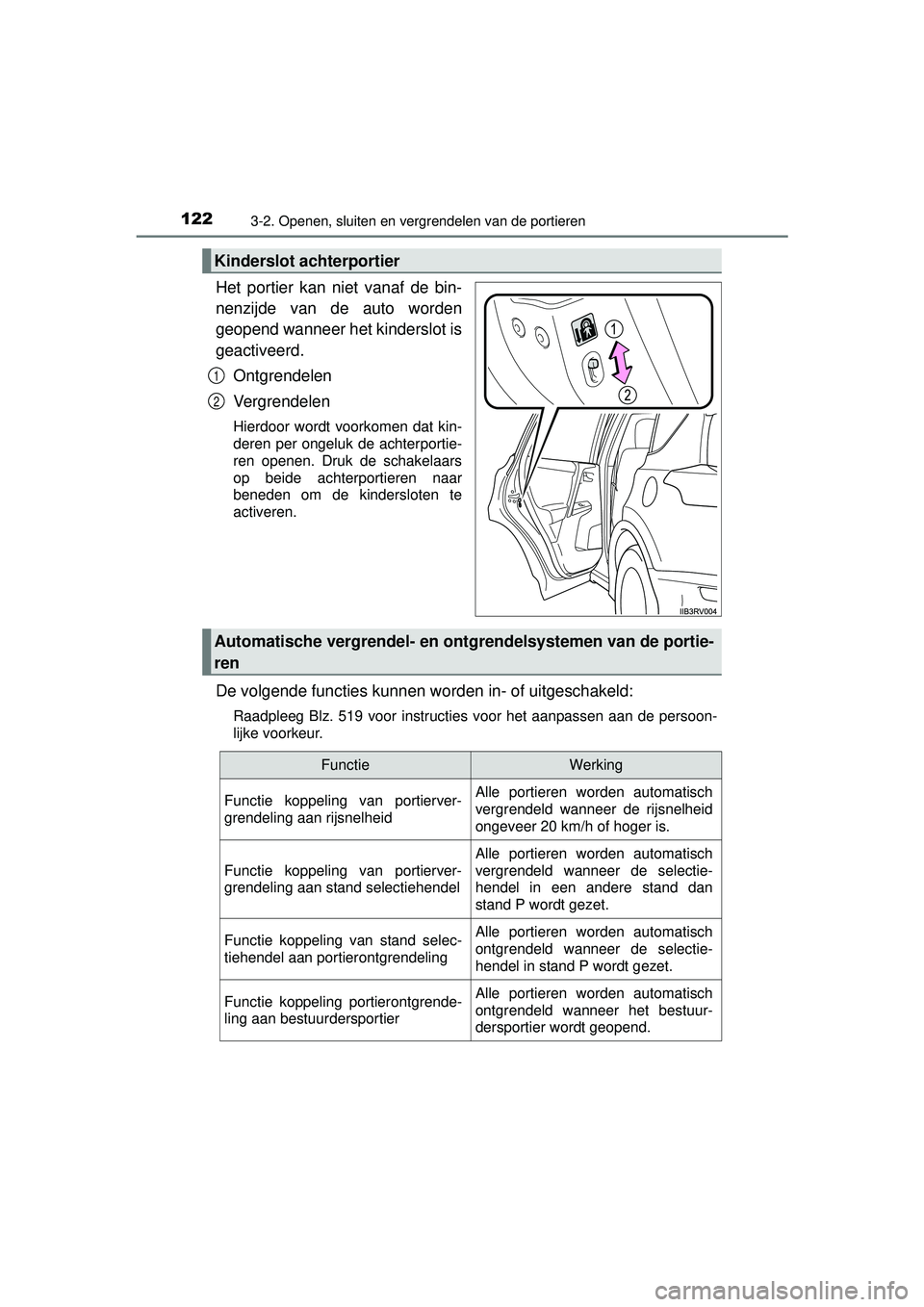

1223-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)
Het portier kan niet vanaf de bin-
nenzijde van de auto worden
geopend wanneer het kinderslot is
geactiveerd.Ontgrendelen
Vergrendelen
Hierdoor wordt voorkomen dat kin-
deren per ongeluk de achterportie-
ren openen. Druk de schakelaars
op beide achterportieren naar
beneden om de kindersloten te
activeren.
De volgende functies kunnen wo rden in- of uitgeschakeld:
Raadpleeg Blz. 519 voor instructies voor het aanpassen aan de persoon-
lijke voorkeur.
Kinderslot achterportier
1
2
Automatische vergrendel- en ont grendelsystemen van de portie-
ren
FunctieWerking
Functie koppeling van portierver-
grendeling aan rijsnelheidAlle portieren worden automatisch
vergrendeld wanneer de rijsnelheid
ongeveer 20 km/h of hoger is.
Functie koppeling van portierver-
grendeling aan stand selectiehendel
Alle portieren worden automatisch
vergrendeld wanneer de selectie-
hendel in een andere stand dan
stand P wordt gezet.
Functie koppeling van stand selec-
tiehendel aan portierontgrendelingAlle portieren worden automatisch
ontgrendeld wanneer de selectie-
hendel in stand P wordt gezet.
Functie koppeling portierontgrende-
ling aan bestuurdersportierAlle portieren worden automatisch
ontgrendeld wanneer het bestuur-
dersportier wordt geopend.
RAV4-HV_OM_OM42A57E_(EE).book Page 122 Friday, October 30, 2015 12:02 PM

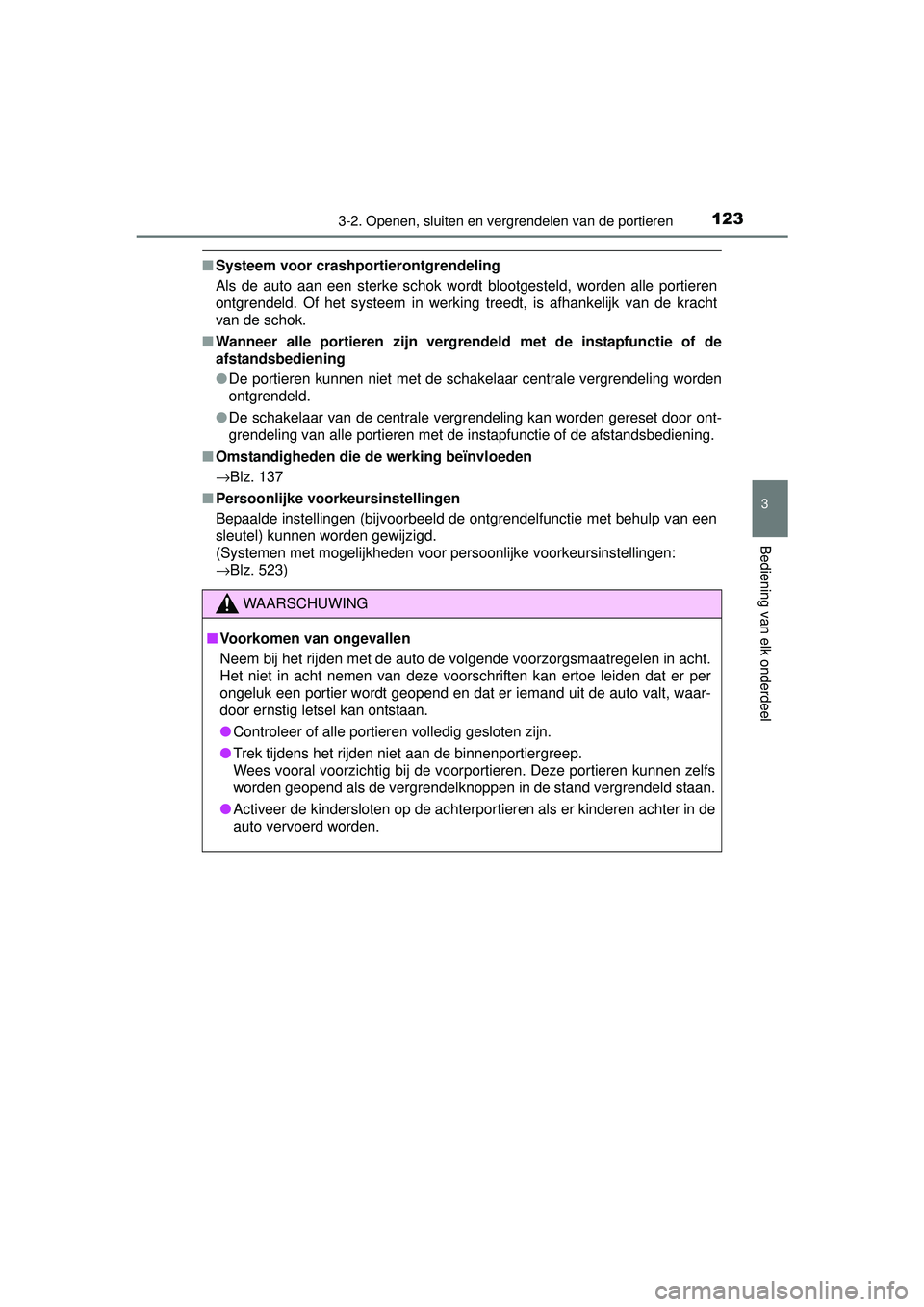

1233-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
■Systeem voor crashpo rtierontgrendeling
Als de auto aan een sterke schok wordt blootgesteld, worden alle portieren
ontgrendeld. Of het systeem in werking treedt, is afhankelijk van de kracht
van de schok.
■ Wanneer alle portieren zijn vergrendeld met de instapfunctie of de
afstandsbediening
●De portieren kunnen niet met de schakelaar centrale vergrendeling worden
ontgrendeld.
● De schakelaar van de centrale vergrendeling kan worden gereset door ont-
grendeling van alle portieren met de instapfunctie of de afstandsbediening.
■ Omstandigheden die de werking beïnvloeden
→Blz. 137
■ Persoonlijke voorkeursinstellingen
Bepaalde instellingen (bijvoorbeeld de ontgrendelfunctie met behulp van een
sleutel) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 523)
WAARSCHUWING
■Voorkomen van ongevallen
Neem bij het rijden met de auto de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van deze voorschriften kan ertoe leiden dat er per
ongeluk een portier wordt geopend en dat er iemand uit de auto valt, waar-
door ernstig letsel kan ontstaan.
● Controleer of alle portieren volledig gesloten zijn.
● Trek tijdens het rijden niet aan de binnenportiergreep.
Wees vooral voorzichtig bij de voorportieren. Deze portieren kunnen zelfs
worden geopend als de vergrendelknoppen in de stand vergrendeld staan.
● Activeer de kindersloten op de achterpor tieren als er kinderen achter in de
auto vervoerd worden.
RAV4-HV_OM_OM42A57E_(EE).book Page 123 Friday, October 30, 2015 12:02 PM

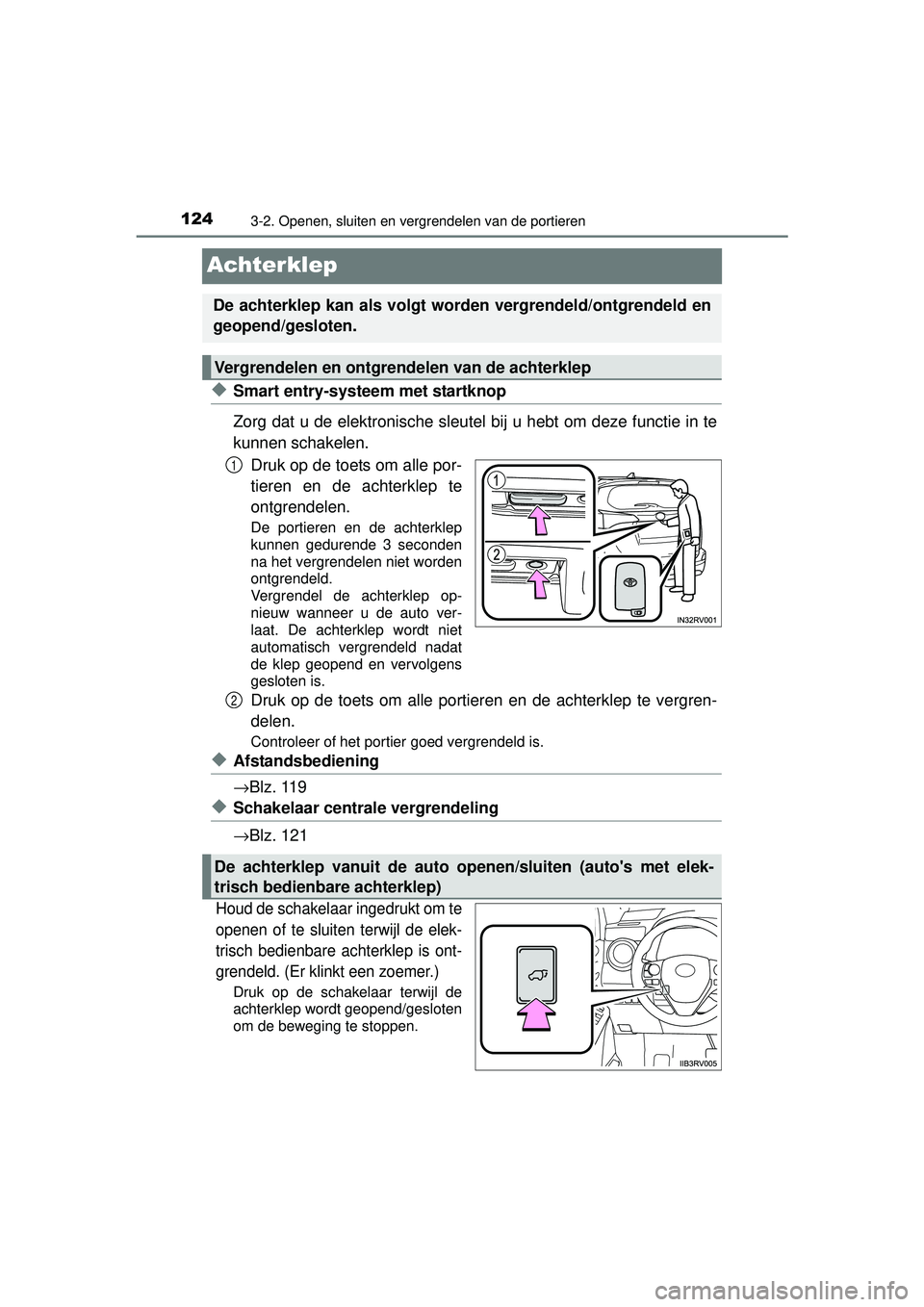

1243-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)
Achterklep
◆Smart entry-systeem met startknop
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.Druk op de toets om alle por-
tieren en de achterklep te
ontgrendelen.
De portieren en de achterklep
kunnen gedurende 3 seconden
na het vergrendelen niet worden
ontgrendeld.
Vergrendel de achterklep op-
nieuw wanneer u de auto ver-
laat. De achterklep wordt niet
automatisch vergrendeld nadat
de klep geopend en vervolgens
gesloten is.
Druk op de toets om alle portieren en de achterklep te vergren-
delen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
→Blz. 119
◆Schakelaar centrale vergrendeling
→Blz. 121
Houd de schakelaar ingedrukt om te
openen of te sluiten terwijl de elek-
trisch bedienbare achterklep is ont-
grendeld. (Er klinkt een zoemer.)
Druk op de schakelaar terwijl de
achterklep wordt geopend/gesloten
om de beweging te stoppen.
De achterklep kan als volgt worden vergrendeld/ontgrendeld en
geopend/gesloten.
Vergrendelen en ontgrende len van de achterklep
1
De achterklep vanuit de auto openen/sluiten (auto's met elek-
trisch bedienbare achterklep)
2
RAV4-HV_OM_OM42A57E_(EE).book Page 124 Friday, October 30, 2015 12:02 PM

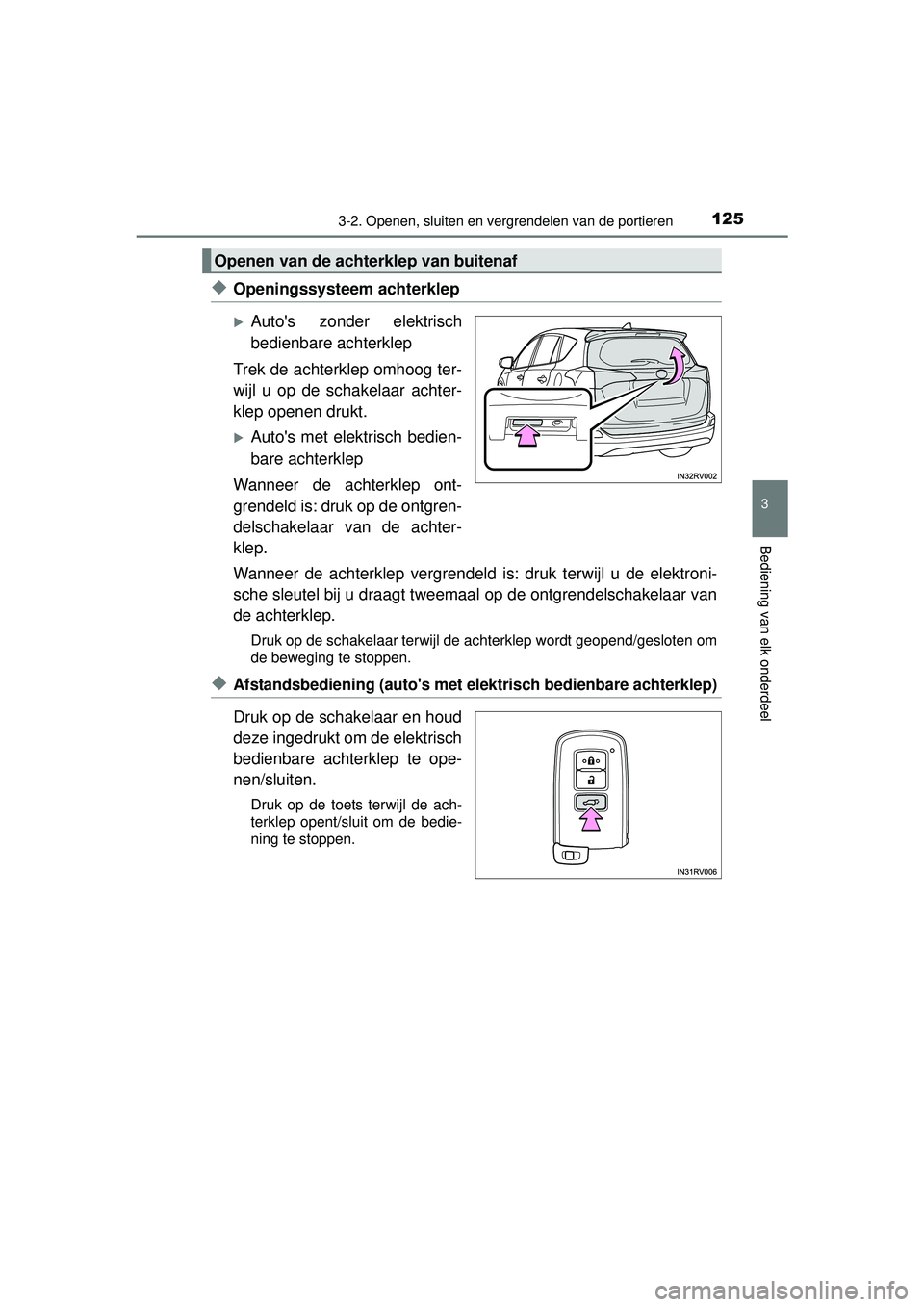

1253-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
◆Openingssysteem achterklep
Auto's zonder elektrisch
bedienbare achterklep
Trek de achterklep omhoog ter-
wijl u op de schakelaar achter-
klep openen drukt.
Auto's met elektrisch bedien-
bare achterklep
Wanneer de achterklep ont-
grendeld is: druk op de ontgren-
delschakelaar van de achter-
klep.
Wanneer de achterklep ve rgrendeld is: druk terwijl u de elektroni-
sche sleutel bij u draagt tweemaa l op de ontgrendelschakelaar van
de achterklep.
Druk op de schakelaar terwijl de achterklep wordt geopend/gesloten om
de beweging te stoppen.
◆Afstandsbediening (auto's met el ektrisch bedienbare achterklep)
Druk op de schakelaar en houd
deze ingedrukt om de elektrisch
bedienbare achterklep te ope-
nen/sluiten.
Druk op de toets terwijl de ach-
terklep opent/sluit om de bedie-
ning te stoppen.
Openen van de achterklep van buitenaf
RAV4-HV_OM_OM42A57E_(EE).book Page 125 Friday, October 30, 2015 12:02 PM

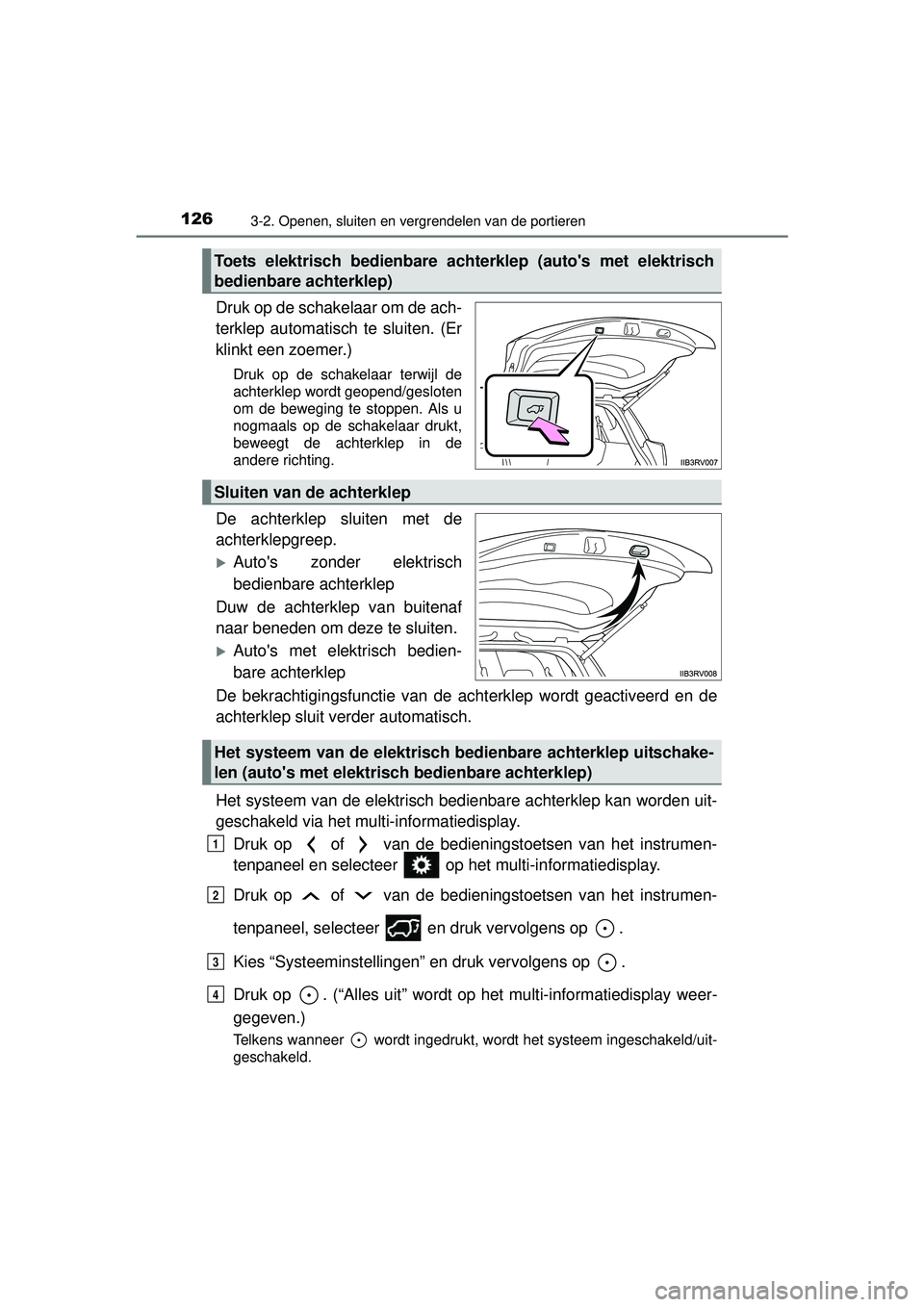

1263-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)
Druk op de schakelaar om de ach-
terklep automatisch te sluiten. (Er
klinkt een zoemer.)
Druk op de schakelaar terwijl de
achterklep wordt geopend/gesloten
om de beweging te stoppen. Als u
nogmaals op de schakelaar drukt,
beweegt de achterklep in de
andere richting.
De achterklep sluiten met de
achterklepgreep.
Auto's zonder elektrisch
bedienbare achterklep
Duw de achterklep van buitenaf
naar beneden om deze te sluiten.
Auto's met elektrisch bedien-
bare achterklep
De bekrachtigingsfunctie van de achterklep wordt geactiveerd en de
achterklep sluit verder automatisch.
Het systeem van de elektrisch bedienbare achterklep kan worden uit-
geschakeld via het mult i-informatiedisplay.
Druk op of van de bedien ingstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedien ingstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Kies “Systeeminstellingen” en druk vervolgens op .
Druk op . (“Alles uit” wordt op he t multi-informatiedisplay weer-
gegeven.)
Telkens wanneer wordt ingedrukt, wordt het systeem ingeschakeld/uit-
geschakeld.
Toets elektrisch bedienbare achterklep (auto's met elektrisch
bedienbare achterklep)
Sluiten van de achterklep
Het systeem van de elektrisch bedienbare achterklep uitschake-
len (auto's met elektrisch bedienbare achterklep)
1
2
3
4
RAV4-HV_OM_OM42A57E_(EE).book Page 126 Friday, October 30, 2015 12:02 PM

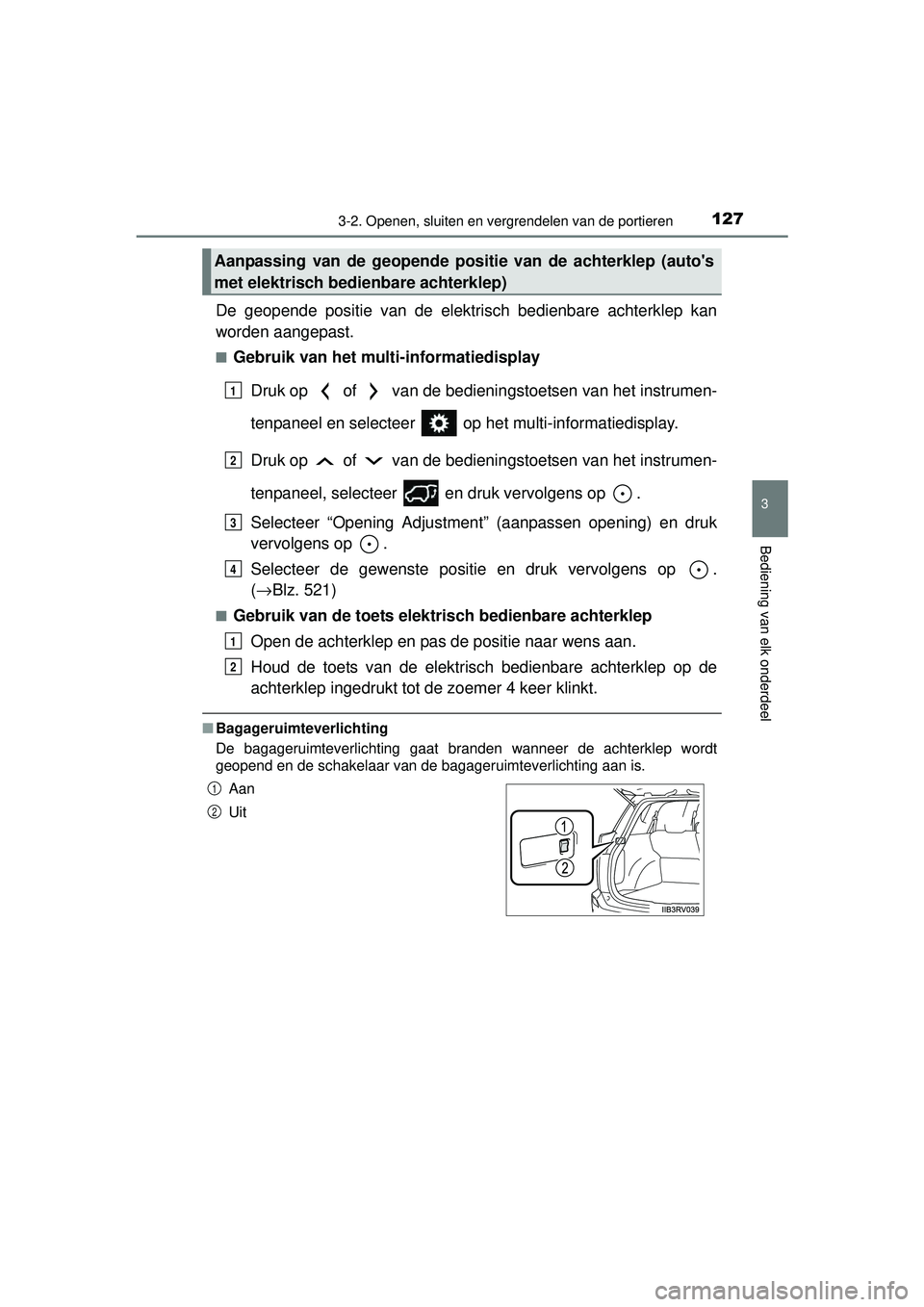

1273-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4-HV_OM_OM42A57E_(EE)
De geopende positie van de elektrisch bedienbare achterklep kan
worden aangepast.
■Gebruik van het multi-informatiedisplayDruk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedieni ngstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
Selecteer “Opening Adjustment” (aanpassen opening) en druk
vervolgens op .
Selecteer de gewenste positie en druk vervolgens op .
( → Blz. 521)
■Gebruik van de toets elektrisch bedienbare achterklep
Open de achterklep en pas de positie naar wens aan.
Houd de toets van de elektrisch bedienbare achterklep op de
achterklep ingedrukt tot de zoemer 4 keer klinkt.
■Bagageruimteverlichting
De bagageruimteverlichting gaat branden wanneer de achterklep wordt
geopend en de schakelaar van de bagageruimteverlichting aan is.
Aanpassing van de geopende positie van de achterklep (auto's
met elektrisch bedienbare achterklep)
Aan
Uit
1
2
3
4
1
2
1
2
RAV4-HV_OM_OM42A57E_(EE).book Page 127 Friday, October 30, 2015 12:02 PM

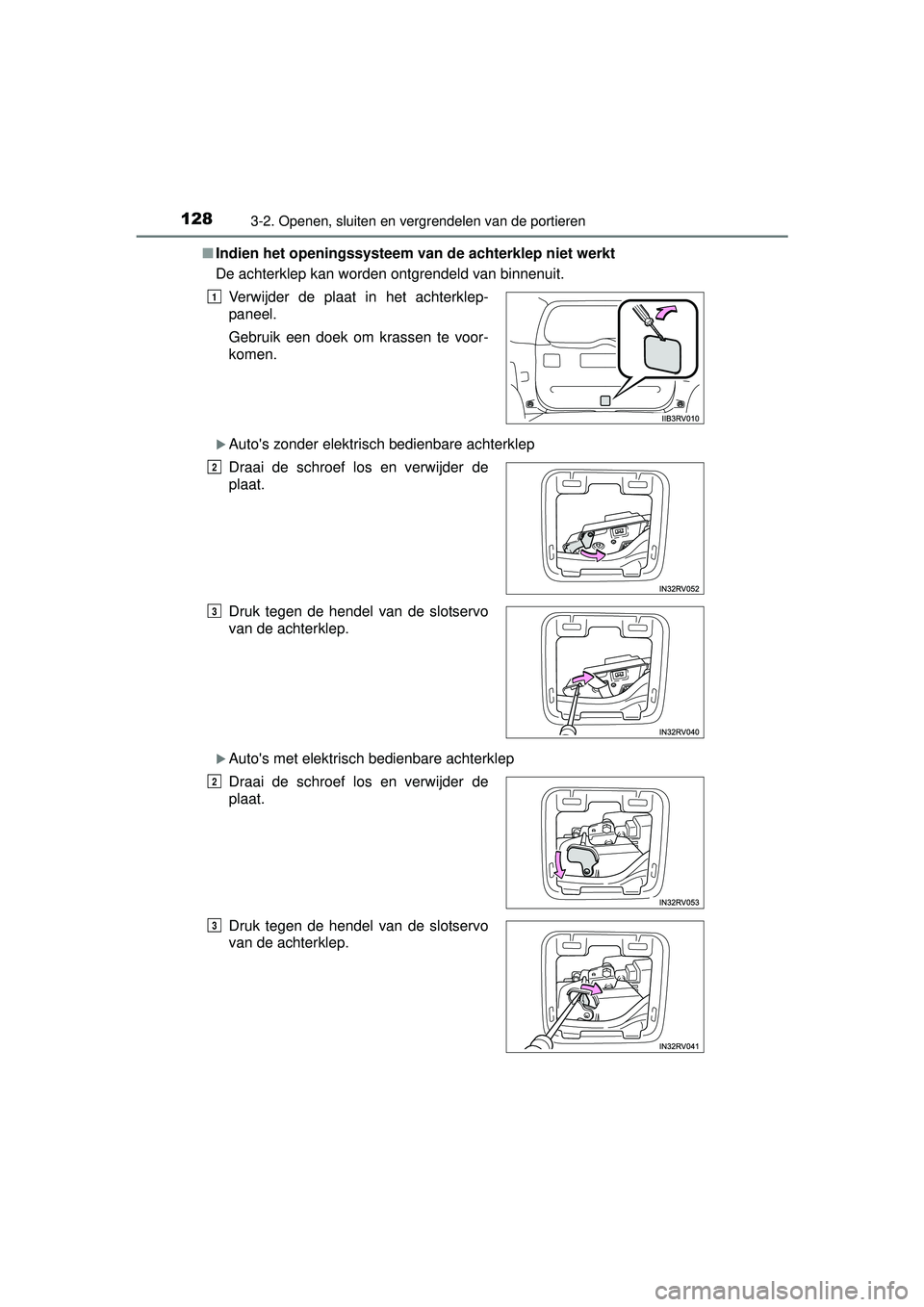

1283-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)■
Indien het openingssysteem van de achterklep niet werkt
De achterklep kan worden ontgrendeld van binnenuit.
Auto's zonder elektrisch bedienbare achterklep
Auto's met elektrisch bedienbare achterklep Verwijder de plaat in het achterklep-
paneel.
Gebruik een doek om krassen te voor-
komen.
Draai de schroef los en verwijder de
plaat.
Druk tegen de hendel van de slotservo
van de achterklep.
Draai de schroef los en verwijder de
plaat.
Druk tegen de hendel van de slotservo
van de achterklep.
1
2
3
2
3
RAV4-HV_OM_OM42A57E_(EE).book Page 128 Friday, October 30, 2015 12:02 PM

1293-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel

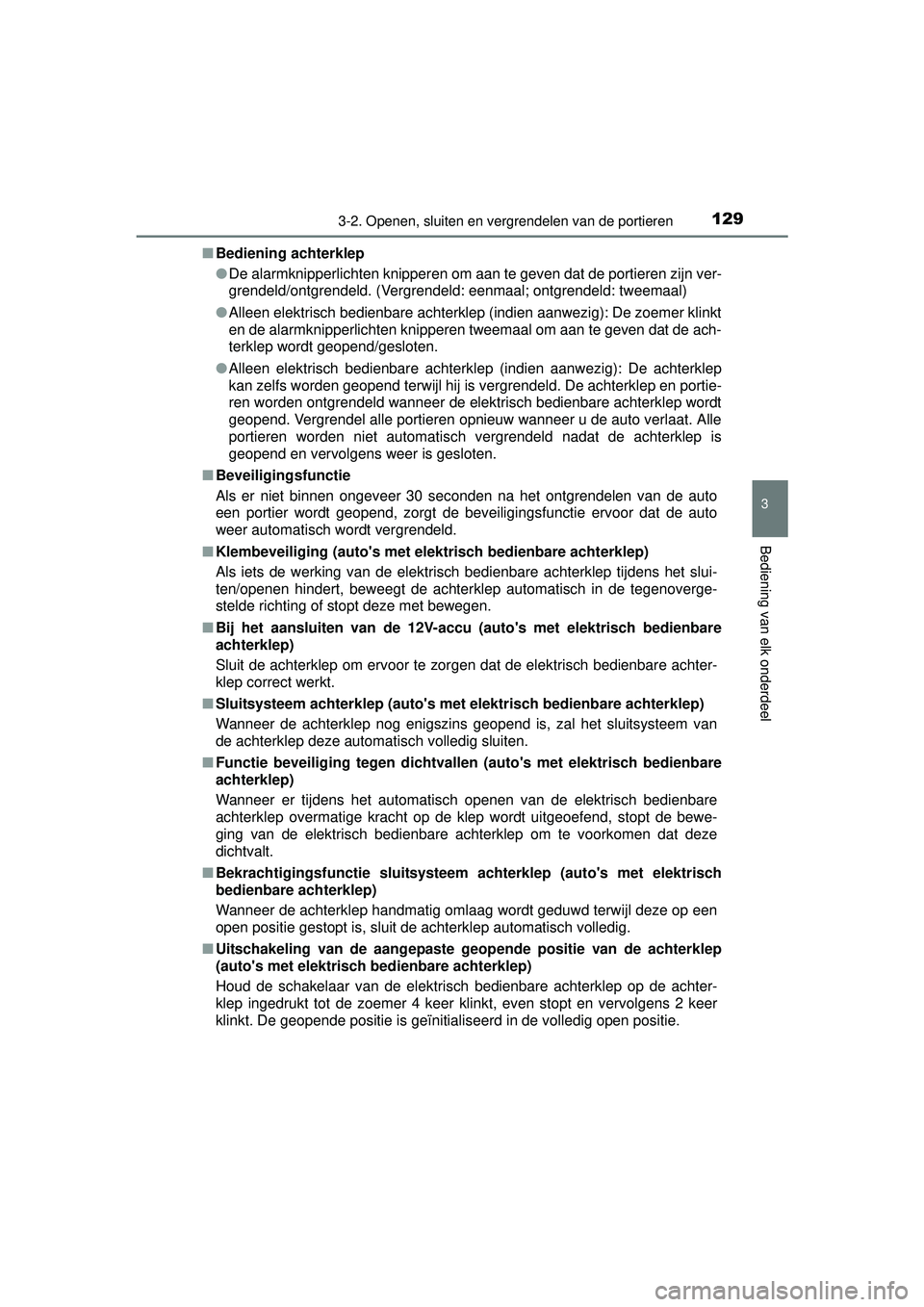

RAV4-HV_OM_OM42A57E_(EE)■
Bediening achterklep
●De alarmknipperlichten knipperen om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweemaal)
● Alleen elektrisch bedienbare achterklep (indien aanwezig): De zoemer klinkt
en de alarmknipperlichten knipperen tweemaal om aan te geven dat de ach-
terklep wordt geopend/gesloten.
● Alleen elektrisch bedienbare achterkl ep (indien aanwezig): De achterklep
kan zelfs worden geopend terwijl hij is vergrendeld. De achterklep en portie-
ren worden ontgrendeld wanneer de elektrisch bedienbare achterklep wordt
geopend. Vergrendel alle portieren opnieuw wanneer u de auto verlaat. Alle
portieren worden niet automatisch vergrendeld nadat de achterklep is
geopend en vervolgens weer is gesloten.
■ Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■ Klembeveiliging (auto's met elektrisch bedienbare achterklep)
Als iets de werking van de elektrisch bedienbare achterklep tijdens het slui-
ten/openen hindert, beweegt de achterklep automatisch in de tegenoverge-
stelde richting of stopt deze met bewegen.
■ Bij het aansluiten van de 12V-accu (auto's met elektrisch bedienbare
achterklep)
Sluit de achterklep om ervoor te zorgen dat de elektrisch bedienbare achter-
klep correct werkt.
■ Sluitsysteem achterklep (auto's met elektrisch bedienbare achterklep)
Wanneer de achterklep nog enigszins geopend is, zal het sluitsysteem van
de achterklep deze automatisch volledig sluiten.
■ Functie beveiliging tegen dichtvalle n (auto's met elektrisch bedienbare
achterklep)
Wanneer er tijdens het automatisch openen van de elektrisch bedienbare
achterklep overmatige kracht op de klep wordt uitgeoefend, stopt de bewe-
ging van de elektrisch bedienbare achterklep om te voorkomen dat deze
dichtvalt.
■ Bekrachtigingsfunctie sluitsysteem achterklep (auto's met elektrisch
bedienbare achterklep)
Wanneer de achterklep handmatig omlaag wordt geduwd terwijl deze op een
open positie gestopt is, sluit de achterklep automatisch volledig.
■ Uitschakeling van de aangepaste geopende positie van de achterklep
(auto's met elektrisch bedienbare achterklep)
Houd de schakelaar van de elektrisch bedienbare achterklep op de achter-
klep ingedrukt tot de zoemer 4 keer klinkt, even stopt en vervolgens 2 keer
klinkt. De geopende positie is geïnitialiseerd in de volledig open positie.
RAV4-HV_OM_OM42A57E_(EE).book Page 129 Friday, October 30, 2015 12:02 PM

1303-2. Openen, sluiten en vergrendelen van de portieren
RAV4-HV_OM_OM42A57E_(EE)■
Persoonlijke voorkeursinstellingen (auto's met elektrisch bedienbare
achterklep)
Instellingen (bijv. openingshoek elektrisch bedienbare achterklep) kunnen
worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 521)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Voordat u gaat rijden
● Controleer of de achterklep volledig gesloten is. Als de achterklep niet vol-
ledig is gesloten, kan deze tijdens het rijden onverwacht opengaan, objec-
ten raken en kunnen er voorwerpen of bagage uit de bagageruimte vallen,
waardoor een ongeval kan ontstaan.
● Laat kinderen niet in de bagageruimte spelen.
Als een kind per ongeluk in de bagageruimte wordt opgesloten, kan het
bevangen worden door de hitte of verwondingen oplopen.
● Laat kinderen de achterklep niet openen of sluiten.
De achterklep kan mogelijk onverwachts in beweging komen of er kan een
lichaamsdeel bekneld raken.
■ Belangrijke punten tijdens het rijden
● Zorg ervoor dat de achterklep tijdens het rijden is gesloten.
Als de achterklep open blijft, kan deze tijdens het rijden voorwerpen raken
of kan er bagage uit de bagageruimte vallen, waardoor een ongeval kan
ontstaan.
● Sta nooit toe dat er personen in de bagageruimte meerijden. Bij plotseling
remmen, een plotselinge uitwijkmanoeuvre of bij een ongeval lopen ze
eerder ernstig letsel op.
■ Bedienen van de achterklep
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Verwijder sneeuw en ijs van de achterklep voordat u deze opent. Als u dat
niet doet, kan de achterklep na het openen plotseling weer dichtvallen.
● Controleer voordat u de achterklep opent of sluit zorgvuldig of de omge-
ving veilig is.
● Zorg als er iemand dichtbij staat dat deze persoon veilig is en meld dat u
de achterklep gaat openen of sluiten.
● Wees voorzichtig bij het openen en sluiten van de achterklep bij sterke
wind, aangezien de achterklep als gevolg van sterke wind plotseling kan
bewegen.
RAV4-HV_OM_OM42A57E_(EE).book Page 130 Friday, October 30, 2015 12:02 PM
