TOYOTA RAV4 HYBRID 2016 Instrukcja obsługi (in Polish)

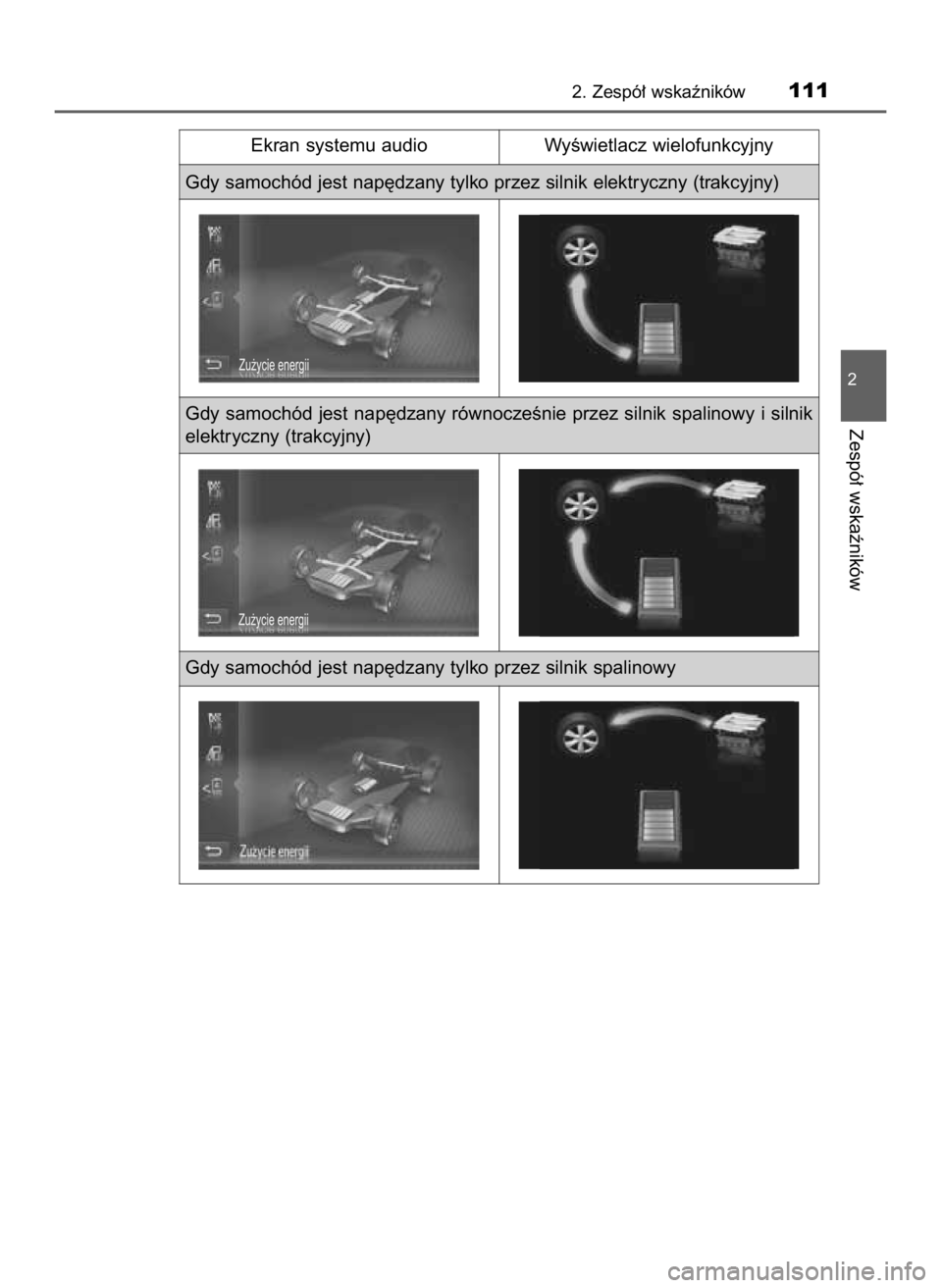

2. Zespó∏ wskaêników111
2
Zespó∏ wskaêników
Ekran systemu audio
Gdy samochód jest nap´dzany tylko przez silnik elektryczny (trakcyjny)
Gdy samochód jest nap´dzany tylko przez silnik spalinowy Gdy samochód jest nap´dzany równoczeÊnie przez silnik spalinowy i silnik
elektryczny (trakcyjny)WyÊwietlacz wielofunkcyjny
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 111 (Black plate)

Sà to tylko przyk∏adowe ilustracje, która mogà si´ nieznacznie ró˝niç od stanu
faktycznego.

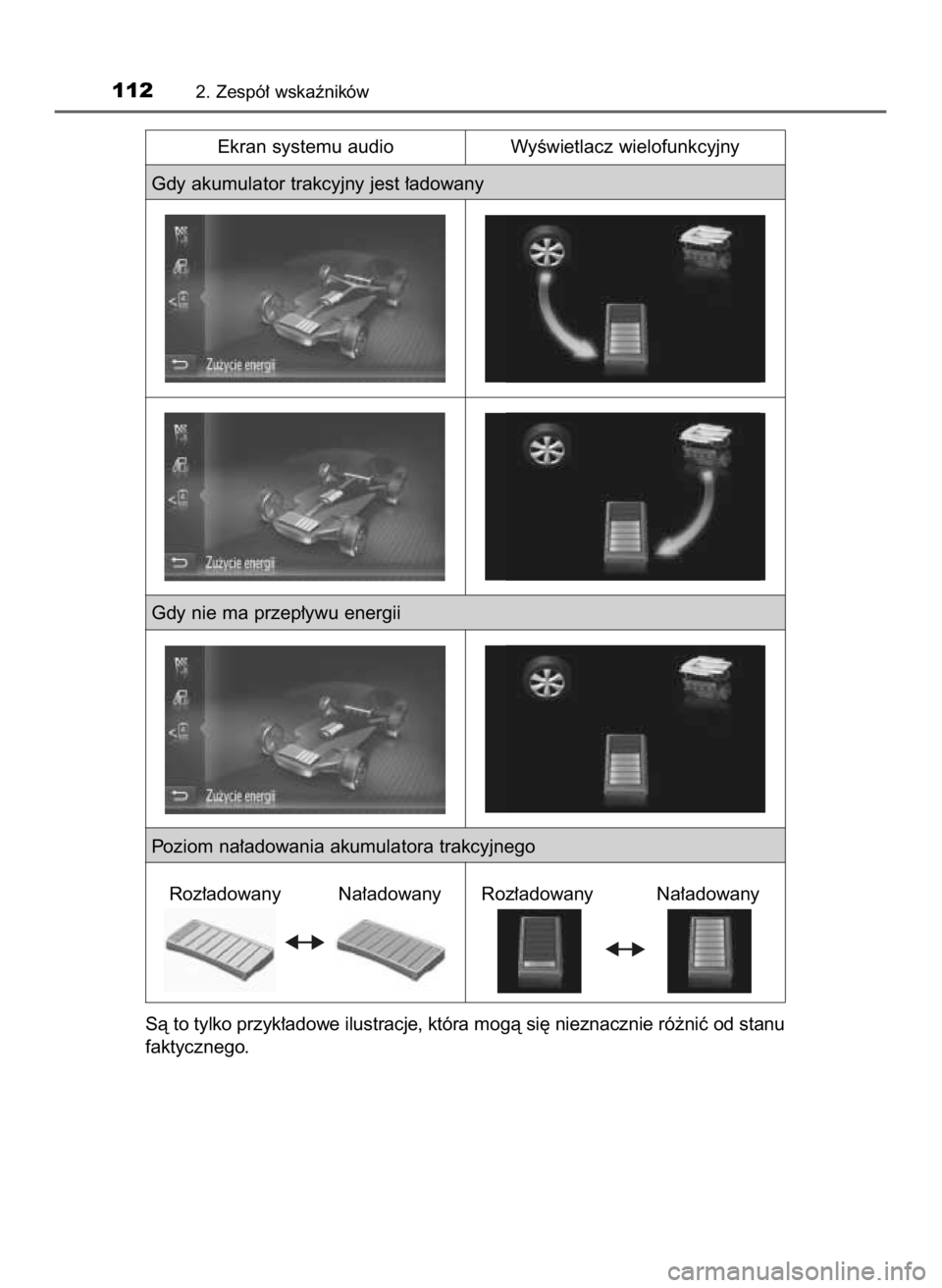

1122. Zespó∏ wskaêników
Ekran systemu audio
Gdy akumulator trakcyjny jest ∏adowany
Gdy nie ma przep∏ywu energii
Poziom na∏adowania akumulatora trakcyjnego
Roz∏adowany Na∏adowany Roz∏adowany Na∏adowany WyÊwietlacz wielofunkcyjny
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 112 (Black plate)

Nacisnàç przycisk „CAR”, a nast´pnie dotknàç przycisku ekranowego
„Informacje o trasie” lub „Zu˝ycie paliwa”.
Informacje o trasie
Ârednia pr´dkoÊç jazdy
Zasi´g jazdy
Poprzednie zu˝ycie paliwa na
minut´
Chwilowe zu˝ycie paliwa
Kasowanie informacji podró˝-
nych (o trasie)
Czas jazdy
Odzyskana energia w ciàgu ostatnich 15 minut
WyÊwietlanie ekranu „Monitor przep∏ywu energii”
WyÊwietlanie ekranu „Zu˝ycie paliwa”
Ârednie zu˝ycie paliwa w ciàgu ostatnich 15 minut podzielone jest na za-
pis uÊrednionych war toÊci uzyskanych wczeÊniej oraz wyró˝niony innym
kolorem zapis Êredniego zu˝ycia paliwa i liczone jest od czasu wybrania
przyciskiem rozruchu stanu ON. Pokazywanà war toÊç Êredniego zu˝ycia
paliwa nale˝y traktowaç jako orientacyjnà.
Jest to tylko przyk∏adowa ilustracja, która mo˝e si´ nieznacznie ró˝niç od
stanu faktycznego.
2. Zespó∏ wskaêników113
2
Zespó∏ wskaêników
Informacje o zu˝yciu paliwa (w niektórych wersjach)
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 113 (Black plate)

Zu˝ycie paliwa
Najni˝sze zarejestrowane
zu˝ycie paliwa
Poprzedni zapis zu˝ycia
paliwa
Chwilowe zu˝ycie paliwa
Kasowanie wczeÊniejszych
zapisów zu˝ycia paliwa
Aktualizowanie wczeÊniej-
szych zapisów zu˝ycia pali-
wa
WyÊwietlanie ekranu „Monitor przep∏ywu energii”
WyÊwietlanie ekranu „Informacje o trasie”
Jest to tylko przyk∏adowa ilustracja, która mo˝e si´ nieznacznie ró˝niç
od stanu faktycznego.
Kasowanie danych
Aby wykasowaç dane dotyczàce informacji podró˝nych, nale˝y dotknàç
przycisku ekranowego „Kasuj” na ekranie „Informacje o trasie”.
Aby wykasowaç dane dotyczàce zu˝ycia paliwa, nale˝y dotknàç przycisku
ekranowego „Kasuj” na ekranie „Zu˝ycie paliwa”.
Aktualizacja wczeÊniejszych zapisów zu˝ycia paliwa
Aby zaktualizowaç wczeÊniejsze zapisy zu˝ycia paliwa, nale˝y dotknàç przy-
cisku ekranowego „Aktualizuj” na ekranie „Zu˝ycie paliwa”.
Nastàpi równie˝ wyzerowanie Êredniego zu˝ycia paliwa wyÊwietlanego na
wyÊwietlaczu wielofunkcyjnym.
Zasi´g jazdy
Pokazywana jest przybli˝ona odleg∏oÊç, jakà mo˝na pokonaç na pozosta∏ym
w zbiorniku paliwie.
Odleg∏oÊç ta obliczana jest na podstawie Êredniego zu˝ycia paliwa. Z tego
powodu mo˝e ró˝niç si´ od war toÊci rzeczywistej.
1142. Zespó∏ wskaêników
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 114 (Black plate)

115
3-1. Informacje podstawowe
Kluczyki ................................116
3-2. Otwieranie, zamykanie
oraz blokowanie drzwi
Drzwi boczne .......................119
Drzwi baga˝nika ..................124
System elektronicznego
kluczyka .............................135
3-3. Regulacja ustawienia foteli
Przednie fotele .....................151
Tylne fotele ..........................153
Zag∏ówki ...............................156
3-4. Regulacja ustawienia
kierownicy i lusterek
wstecznych
Kierownica ...........................159
Wewn´trzne lusterko
wsteczne ............................161
Zewn´trzne lusterka
wsteczne ............................163
3-5. Otwieranie i zamykanie
okien bocznych oraz okna
dachowego
Elektryczne sterowanie
szyb ...................................166
Okno dachowe .....................169
3
Dzia∏anie poszczególnych
podzespo∏ów
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 115 (Black plate)

Nast´pujàce rodzaje kluczyków sà stosowane w samochodzie.
Elektroniczne kluczyki
• Umo˝liwiajà dost´p do samocho-
du i uruchamianie hybrydowego
uk∏adu nap´dowego (
S. 135)
• Realizujà funkcje bezprzewo-
dowego zdalnego sterowania
Mechaniczne kluczyki
P∏ytka z numerem kodowym
kluczyka
Zablokowanie wszystkich drzwi
(
S. 119)
Sprawdziç, czy drzwi zosta∏y
prawid∏owo zablokowane.
Odblokowanie wszystkich drzwi
(
S. 119)
Otwieranie i zamykanie elek-
trycznie sterowanych drzwi
baga˝nika* (
S. 124)
*: W niektórych wersjach
W celu wyj´cia mechanicznego klu-
czyka nale˝y przesunàç dêwigni´
zwalniajàcà i wyciàgnàç kluczyk.
Kluczyk ten mo˝na w∏o˝yç do zam-
ka tylko w odpowiedniej pozycji,
poniewa˝ ma on rowki wy∏àcznie
po jednej stronie ostrza. W razie
trudnoÊci z w∏o˝eniem kluczyka do
zamka nale˝y spróbowaç wsunàç
jego ostrze w odwrotnej pozycji.
Po u˝yciu mechaniczny kluczyk nale˝y schowaç w obudowie elektronicznego
kluczyka. Nale˝y go zawsze nosiç wraz z elektronicznym kluczykiem. W razie
wyczerpania baterii w elektronicznym kluczyku lub nieprawid∏owego dzia∏ania
funkcji dost´pu do samochodu z u˝yciem elektronicznego kluczyka konieczne
b´dzie u˝ycie mechanicznego kluczyka. (
S. 490)
1163-1. Informacje podstawowe
Kluczyki
Kluczyki
Bezprzewodowe zdalne sterowanie
U˝ywanie mechanicznego kluczyka
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 116 (Black plate)

Gdy konieczne jest pozostawienie kluczyka osobie odstawiajàcej samo-
chód na parking
W zale˝noÊci od potrzeb zablokowaç dost´p do schowka w desce rozdzielczej.
(
S. 335)
Wyjàç mechaniczny kluczyk z oprawy i pozostawiç osobie zajmujàcej si´ sa-
mochodem tylko elektroniczny kluczyk.
Gdy zostanie zgubiony kluczyk do samochodu
Nowy oryginalny kluczyk Toyoty mo˝e zostaç wykonany w autoryzowanej
stacji obs∏ugi Toyoty lub innym specjalistycznym warsztacie na podstawie
mechanicznego kluczyka oraz numeru kodowego odczytanego z do∏àczonej
do kluczyków p∏ytki. P∏ytk´ nale˝y przechowywaç w bezpiecznym miejscu,
np. w por tfelu, nigdy w samochodzie.
Podczas podró˝y lotniczej
W przypadku zabrania kluczyka z funkcjà bezprzewodowego zdalnego stero-
wania na pok∏ad samolotu nie wolno naciskaç ˝adnych jego przycisków.
Je˝eli kluczyk przechowywany jest w baga˝u, nale˝y go odpowiednio zabez-
pieczyç przed ryzykiem przypadkowego naciÊni´cia któregokolwiek z jego
przycisków. NaciÊni´cie przycisku kluczyka powoduje emisj´ fal radiowych,
które mogà zak∏óciç dzia∏anie urzàdzeƒ pok∏adowych samolotu.
Czynniki powodujàce zak∏ócenie dzia∏ania elektronicznego kluczyka lub
bezprzewodowego zdalnego sterowania
S. 137
Wymiana baterii w elektronicznym kluczyku
S. 407
Weryfikacja liczby zarejestrowanych kluczyków
Mo˝na sprawdziç liczb´ przyporzàdkowanych do samochodu kluczyków.
Szczegó∏owych informacji udzieli autoryzowana stacja obs∏ugi Toyoty lub
inny specjalistyczny warsztat.
W przypadku u˝ycia niew∏aÊciwego kluczyka
B´benek zamka obraca si´ swobodnie, chroniàc jego wewn´trzne mechanizmy.
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych ustawieƒ (np. bezprzewodowego zdalnego
sterowania).
(Funkcje podlegajàce zmianie ustawieƒ
S. 523)
3-1. Informacje podstawowe117
3
Dzia∏anie poszczególnych podzespo∏ów
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 117 (Black plate)

1183-1. Informacje podstawowe
W celu unikni´cia ryzyka uszkodzenia kluczyka
Nie upuszczaç, nie nara˝aç na uderzenia ani nie zginaç kluczyków.
Nie wystawiaç kluczyków na dzia∏anie wysokiej temperatury przez d∏u˝szy
czas.
Nie dopuszczaç do zamoczenia kluczyka, np. myjàc go w myjce ultradê-
wi´kowej.
Nie mocowaç do kluczyków ani nie pozostawiaç ich w okolicy przedmiotów
metalowych lub materia∏ów magnetycznych.
Nie rozmontowywaç kluczyków.
Nie przyklejaç do powierzchni kluczyków naklejek lub jakichkolwiek innych
przedmiotów.
Nie pozostawiaç kluczyka w pobli˝u obiektów emitujàcych silne pola
elektromagnetyczne, takich jak odbiorniki telewizyjne, systemy audio,
indukcyjne p∏yty grzewcze lub aparatura medyczna w rodzaju sprz´tu
terapeutycznego pracujàcego na niskich cz´stotliwoÊciach.
Trzymanie elektronicznego kluczyka przy sobie
Elektroniczny kluczyk nale˝y przechowywaç w odleg∏oÊci co najmniej
10 cm od w∏àczonych urzàdzeƒ elektrycznych. Fale radiowe emitowane
przez te urzàdzenia mogà powodowaç nieprawid∏owe dzia∏anie kluczyka
znajdujàcego si´ w odleg∏oÊci mniejszej ni˝ 10 cm.
W przypadku problemów z systemem elektronicznego kluczyka lub
innych problemów zwiàzanych z kluczykiem
Nale˝y dostarczyç samochód wraz ze wszystkimi kluczykami do autoryzo-
wanej stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
W przypadku zgubienia elektronicznego kluczyka
W przypadku zgubienia kluczyka ryzyko kradzie˝y samochodu znacznie
wzrasta. W takim przypadku nale˝y natychmiast dostarczyç samochód
wraz ze wszystkimi pozosta∏ymi kluczykami do autoryzowanej stacji obs∏ugi
Toyoty lub innego specjalistycznego warsztatu.
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 118 (Black plate)

Elektroniczny kluczyk
Aby umo˝liwiç korzystanie z tej funkcji, nale˝y posiadaç przy sobie
elektroniczny kluczyk.
W celu odblokowania za-
mkni´tych przednich drzwi
nale˝y uchwyciç ich ze-
wn´trznà klamk´.
Nale˝y dotknàç czujnika po we-
wn´trznej stronie klamki.
Drzwi nie dajà si´ odblokowaç
przez 3 sekundy po ich zablo-
kowaniu.
W celu zablokowania drzwi nale˝y dotknàç czujnika blokady
(w górnej, przedniej cz´Êci klamki).
Sprawdziç, czy drzwi zosta∏y prawid∏owo zablokowane.
Bezprzewodowe zdalne sterowanie
Zablokowanie wszystkich
drzwi
Sprawdziç, czy drzwi zosta∏y
prawid∏owo zablokowane.
Odblokowanie wszystkich
drzwi
3-2. Otwieranie, zamykanie oraz blokowanie drzwi119
3
Dzia∏anie poszczególnych podzespo∏ów
Drzwi boczne
Blokowanie i odblokowywanie drzwi z zewnàtrz
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 119 (Black plate)

Sygnalizacja dzia∏ania
Zablokowanie i odblokowanie drzwi i drzwi baga˝nika sygnalizowane jest b∏y-
Êni´ciem Êwiate∏ awaryjnych. (Zablokowanie: pojedynczym; Odblokowanie:
dwukrotnym)
Funkcja bezpieczeƒstwa
Je˝eli w ciàgu 30 sekund od odblokowania ˝adne drzwi nie zostanà otwar te,
funkcja bezpieczeƒstwa spowoduje samoczynny powrót do stanu zablokowania.
Gdy górny czujnik w klamce drzwi nie uruchamia blokady drzwi
Je˝eli dotkni´cie czujnika na górnej kraw´-
dzi klamki drzwi nie powoduje zablokowania
drzwi, nale˝y jednoczeÊnie dotknàç czujnika
na górnej i dolnej kraw´dzi klamki.
Sygnalizacja akustyczna niezamkni´tych drzwi
Je˝eli drzwi samochodu nie sà ca∏kowicie zamkni´te, przy próbie ich zabloko-
wania rozlega si´ ciàg∏y sygna∏ akustyczny przez 5 sekund. Prawid∏owe za-
mkni´cie drzwi przerywa sygnalizacj´ ostrzegawczà i mo˝na ponowiç prób´
ich zablokowania.
W∏àczenie autoalarmu (w niektórych wersjach)
Zablokowanie drzwi powoduje w∏àczanie autoalarmu w stan czuwania. (
S. 90)
Je˝eli system elektronicznego kluczyka lub funkcja bezprzewodowego
zdalnego sterowania nie dzia∏ajà prawid∏owo
U˝yç mechanicznego kluczyka do zablokowania i odblokowania drzwi.
(
S. 490)
Roz∏adowanà bateri´ nale˝y wymieniç na nowà. (
S. 407)
1203-2. Otwieranie, zamykanie oraz blokowanie drzwi
46 RAV4 HV OM42A57E 11/9/15 11:41 AM Page 120 (Black plate)
