TOYOTA RAV4 HYBRID 2016 Instrukcja obsługi (in Polish)

4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu281
4
Jazda
W celu unikni´cia przypadkowego uruchomienia uk∏adu automatycz-
nego utrzymywania pr´dkoÊci jazdy
Gdy uk∏ad ten nie jest wykorzystywany, powinien byç wy∏àczony przyci-
skiem „ON-OFF”.
Warunki drogowe nieodpowiednie do korzystania z automatycznego
utrzymywania pr´dkoÊci jazdy
W ni˝ej wyszczególnionych warunkach nie nale˝y korzystaç z uk∏adu auto-
matycznego utrzymywania pr´dkoÊci jazdy.
Mo˝e to doprowadziç do utraty panowania nad pojazdem i wypadku, w wyniku
którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
W ruchu ulicznym o du˝ym nat´˝eniu.
Na drodze z ostrymi zakr´tami.
Na kr´tej drodze.
Na drodze o Êliskiej nawierzchni, np. mokrej, oblodzonej bàdê pokrytej
Êniegiem.
Na stromych podjazdach i zjazdach.
Podczas zjazdu ze stromego wzniesienia zaprogramowana pr´dkoÊç
mo˝e zostaç przekroczona.
Podczas holowania przyczepy lub awaryjnego holowania innego pojazdu.
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 281 (Black plate)

Przednie czujniki naro˝ne
Przednie czujniki centralne
Tylne czujniki naro˝ne
Tylne czujniki centralne
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, na wyÊwietlaczu wielofunkcyjnym wybraç .
Naciskajàc przycisk lub prze∏àcznika sterowania zespo∏em
wskaêników, wybraç i nacisnàç przycisk .
ZaÊwieci si´ lampka kontrolna uk∏adu wspomagania parkowania z czujnikami
odleg∏oÊci, potwierdzajàc dzia∏anie uk∏adu wspomagania parkowania
z czujnikami odleg∏oÊci.
2
1
2824-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Wspomaganie parkowania z czujnikami
odleg∏oÊci
✻
Podczas parkowania lub wje˝d˝ania do gara˝u czujniki mierzà
odleg∏oÊci pojazdu od pobliskich przeszkód i przekazujà odpo-
wiednie informacje za poÊrednictwem wyÊwietlacza wielofunk-
cyjnego, ekranu systemu audio oraz sygna∏ów akustycznych.
Jednak korzystajàc z tej funkcji, nale˝y zawsze osobiÊcie sprawdziç
otoczenie samochodu.
✻: W niektórych wersjach
Rodzaje czujników
Wy∏àcznik uk∏adu wspomagania parkowania z czujnikami odleg∏oÊci
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 282 (Black plate)

Wykrycie przeszkody przez czujniki sygnalizowane jest kierowcy za
pomocà wyÊwietlacza w zale˝noÊci od jej umiejscowienia i odleg∏oÊci.
WyÊwietlacz wielofunkcyjny
Dzia∏anie przednich czujników
naro˝nych
Dzia∏anie przednich czujników
centralnych
Dzia∏anie tylnych czujników
naro˝nych
Dzia∏anie tylnych czujników
centralnych
Ekran systemu audio (wersje z systemem nawigacji lub syste-
mem multimedialnym)
Ekran uk∏adu wspomagania
parkowania z czujnikami od-
leg∏oÊci
Gdy nie jest wyÊwietlany ekran
uk∏adu u∏atwiajàcego parkowa-
nie* lub panoramicznego uk∏adu
wspomagania parkowania*:
W momencie wykrycia przeszko-
dy automatycznie pojawia si´
odpowiedni obraz graficzny.
W ustawieniach ekranu mo˝na
wy∏àczyç pokazywanie obrazu
graficznego. (
S. 286)
: Dotknàç przycisku ekrano-
wego, aby wyciszyç sygna∏
akustyczny.
Dodatkowy symbol
Gdy wyÊwietlany jest ekran uk∏adu u∏atwiajàcego parkowanie*:
W momencie wykrycia przeszkody w górnym prawym rogu ekranu syste-
mu audio pojawia si´ uproszczony obraz graficzny.
Gdy wyÊwietlany jest panoramiczny uk∏ad wspomagania parkowania*:
W momencie wykrycia przeszkody na ekranie panoramicznego uk∏adu
wspomagania parkowania wyÊwietlane jest po∏o˝enie i odleg∏oÊç od
przeszkody.
*: W niektórych wersjach
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu283
4
Jazda
WyÊwietlacz
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 283 (Black plate)

Pokazywanie odleg∏oÊci
Czujniki, które wykryjà przeszkod´ zaÊwiecà si´ na sta∏e lub b´dà
migaç.
*1: Symbole mogà ró˝niç si´ od przedstawionych na rysunkach. (S. 283)
*
2: WyÊwietlacz wielofunkcyjny
*
3: Ekran systemu audio
2844-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Ekran detekcji czujników, odleg∏oÊç samochodu od przeszkody
WyÊwietlacz*1Dodatkowy
symbol
(Êwieci si´)(miga
powoli)
(Êwieci si´) (miga)
(Êwieci si´)(miga
szybko)
(miga*
2lub
Êwieci si´*3)(Êwieci si´)Przybli˝ona odleg∏oÊç od przeszkody
Przednie czujniki
naro˝ne/Przednie
czujniki centralneTylne czujniki
naro˝ne/Tylne czujniki
centralne*
1
Przednie czujniki
centralne: 100 cm
do 50 cmTylne czujniki
centralne: 150 cm
do 60 cm
50 cm do 40 cmTylne czujniki
naro˝ne: 55 cm
do 40 cm
Tylne czujniki
centralne: 60 cm
do 45 cm
40 cm do 30 cmTylne czujniki
naro˝ne: 40 cm
do 30 cm
Tylne czujniki
centralne: 45 cm
do 35 cm
Poni˝ej 30 cmTylne czujniki
naro˝ne:
Poni˝ej 30 cm
Tylne czujniki
centralne:
Poni˝ej 35 cm
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 284 (Black plate)

Sygna∏y akustyczne i odleg∏oÊç samochodu od przeszkody
Sygna∏y akustyczne sà uruchamiane, gdy czujniki wykrywajà prze-
szkody.
Wraz ze zbli˝aniem si´ do przeszkody cz´stotliwoÊç sygna∏ów
akustycznych zwi´ksza si´. Gdy odleg∏oÊç samochodu od prze-
szkody osiàgnie poni˝sze war toÊci rozlegnie si´ sygna∏ ciàg∏y.
• Przednie i tylne czujniki naro˝ne: oko∏o 30 cm
• Przednie czujniki centralne: oko∏o 30 cm
• Tylne czujniki centralne: oko∏o 35 cm
Gdy wykryte zostanà jednoczeÊnie dwie lub wi´cej przeszkód,
sygna∏ akustyczny b´dzie dostosowany do najbli˝szej z nich.
Gdy jedna lub obydwie znajdà si´ w opisanych powy˝ej zakre-
sach, rozlegnie si´ d∏ugi sygna∏, a tu˝ za nim krótkie.
Oko∏o 100 cm
Oko∏o 150 cm
Oko∏o 55 cm
Oko∏o 50 cm
Zasi´gi detekcyjne czujników od-
leg∏oÊci pokazane sà na ilustracji.
Nale˝y zwróciç uwag´, ˝e czujniki
nie reagujà na przeszkody znaj-
dujàce si´ tu˝ przy samochodzie.
Zasi´g detekcyjny czujników mo˝e
si´ zmieniaç, m.in. w zale˝noÊci
od kszta∏tu przeszkody.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu285
4
Jazda
Zasi´g detekcyjny czujników
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 285 (Black plate)

Mo˝na regulowaç g∏oÊnoÊç sygnalizacji akustycznej oraz warunki
dzia∏ania ekranu dotykowego.
Nacisnàç przycisk „SETUP”.
Dotknàç przycisku ekranowego „Vehicle”.
Dotknàç przycisku ekranowego „TOYOTA Park Assist Settings”.
Dotknàç odpowiedniej opcji:
Ustawianie g∏oÊnoÊci sygna∏ów akustycznych
W∏àczanie lub wy∏àczanie ekranu uk∏adu wspomagania parko-
wania z czujnikami odleg∏oÊci
Zmiana sposobu wyÊwietlania oraz dêwi´k oznaczajàcy odle-
g∏oÊç dla przednich lub tylnych czujników centralnych.
Uk∏ad wspomagania parkowania z czujnikami odleg∏oÊci dzia∏a, gdy
Przyciskiem rozruchu wybrany jest stan ON.
Przednie czujniki naro˝ne:
• Dêwignia przek∏adni nap´dowej znajduje si´ w po∏o˝eniu innym ni˝ P.
• Pr´dkoÊç samochodu jest mniejsza ni˝ oko∏o 10 km/h.
Przednie czujniki centralne:
• Dêwignia przek∏adni nap´dowej znajduje si´ w po∏o˝eniu innym ni˝ P lub
biegu wstecznego R.
• Pr´dkoÊç samochodu jest mniejsza ni˝ oko∏o 10 km/h.
Tylne czujniki naro˝ne i centralne:
• Dêwignia przek∏adni nap´dowej znajduje si´ w po∏o˝eniu biegu wstecz-
nego R.
Ekran wspomagania parkowania z czujnikami odleg∏oÊci (wersje z inte-
raktywnym uk∏adem wspomagania parkowania)
Gdy u˝ywany jest ekran uk∏adu u∏atwiajàcego parkowanie i zostanie wykryta
przeszkoda, w górnym rogu ekranu zostanie wyÊwietlony wskaênik ostrze-
gawczy, nawet je˝eli ekran zosta∏ ustawiony jako wy∏àczony.
4
3
2
1
2864-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Ustawienia uk∏adu wspomagania parkowania z czujnikami odleg∏oÊci
(wersje z systemem nawigacji lub systemem multimedialnym)
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 286 (Black plate)

Uwagi dotyczàce zasi´gu detekcyjnego czujników
Zasi´g detekcyjny czujników obejmuje jedynie okolice przednich naro˝y
samochodów i tylnego zderzaka.
W pewnych warunkach i sytuacjach czujniki odleg∏oÊci od przeszkody mogà
nie dzia∏aç prawid∏owo. Wybrane przypadki wyszczególnione sà poni˝ej.
• Gdy czujnik jest zabrudzony lub przes∏oni´ty Êniegiem bàdê lodem.
(Oczyszczenie rozwiàzuje ten problem.)
• Gdy czujnik jest zamarzni´ty. (Rozmro˝enie rozwiàzuje ten problem.)
W bardzo niskiej temperaturze zewn´trznej, je˝eli czujnik ulegnie zamar-
zni´ciu, na wyÊwietlaczu mogà byç wyÊwietlane nietypowe informacje lub
przeszkody mogà nie zostaç wykryte.
• Gdy czujnik jest w jakikolwiek sposób zas∏oni´ty.
• Gdy samochód jest znacznie przechylony.
• Na mocno wyboistej, pochy∏ej, ˝wirowej lub trawiastej nawierzchni.
• Gdy otoczenie samochodu jest g∏oÊne, np. odg∏osy klaksonów samocho-
dowych, silników motocykli, hamulców pneumatycznych du˝ych pojaz-
dów lub inne êród∏a ha∏asu emitujàce fale ultradêwi´kowe.
• W pobli˝u znajduje si´ inny samochód z systemem parkowania.
• Gdy czujnik jest zalewany przez deszcz lub wod´.
• Gdy na b∏otniku zamontowany jest maszt obrysowy lub bezprzewodowa
antena.
• Gdy zderzak lub czujnik zosta∏ silnie uderzony.
• Przy zbli˝aniu si´ do wysokiego lub zakrzywionego kraw´˝nika.
• W warunkach intensywnego oÊwietlenia Êwiat∏em s∏onecznym lub znacz-
nego mrozu.
• Przestrzeƒ bezpoÊrednio pod zderzakiem nie jest wykrywana.
• Je˝eli przeszkoda znajduje si´ zbyt blisko czujnika.
• Zosta∏o zamontowane nieoryginalne (ni˝sze) zawieszenie.
• Osoby noszàce pewien rodzaj ubrania mogà nie zostaç wykryte.
Oprócz wymienionych powy˝ej mogà zdarzyç si´ przypadki, ˝e czujniki zasy-
gnalizujà mniejszà ni˝ w rzeczywistoÊci odleg∏oÊç od okreÊlonego rodzaju
obiektów, np. przeszkody o specyficznym kszta∏cie lub znaku drogowego.
Mogà te˝ zdarzyç si´ przypadki, ˝e czujniki nie wykryjà przeszkody
ze wzgl´du na jej specyficzny kszta∏t. Przy tego rodzaju obiektach nale˝y
zachowywaç szczególnà ostro˝noÊç. Sà to mi´dzy innymi:
• Druty, ogrodzenia, liny itp.
• Obiekty poch∏aniajàce fale dêwi´kowe, np. bawe∏na, Ênieg.
• Obiekty o ostrych kraw´dziach.
• Obiekty o ma∏ej wysokoÊci.
• Wysokie obiekty z wystajàcà w kierunku samochodu górnà cz´Êcià.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu287
4
Jazda
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 287 (Black plate)

Sytuacje, które mogà wystàpiç podczas korzystania z uk∏adu:
• W zale˝noÊci od kszta∏tu obiektu oraz innych czynników zasi´g detekcyjny
czujników mo˝e byç krótszy lub wykrycie przeszkody b´dzie niemo˝liwe.
• Obiekty mogà nie zostaç wykryte, je˝eli znajdujà si´ zbyt blisko czujnika.
• WyÊwietlana informacja o obiekcie pojawia si´ z niewielkim opóênieniem.
Nawet gdy pr´dkoÊç pojazdu jest niewielka, istniej ryzyko, ˝e obiekt znaj-
dzie si´ w zasi´gu detekcyjnym czujnika wczeÊniej, ni˝ zasygnalizuje to
symbol wyÊwietlany na ekranie i rozlegnie si´ sygna∏ ostrzegawczy.
• Cienkie s∏upki lub obiekty znajdujàce si´ ni˝ej ni˝ czujnik mogà nie zostaç
wykryte w ostatniej fazie detekcji, nawet je˝eli by∏y wykryte wczeÊniej.
• Sygna∏ ostrzegawczy mo˝e byç zag∏uszany przez system audio lub ha∏as
wentylatora uk∏adu klimatyzacji.
Ustawienia w∏asne
Mo˝liwa jest zmiana niektórych ustawieƒ (np. zmiana g∏oÊnoÊci sygnalizacji
akustycznej).
(Funkcje podlegajàce zmianie ustawieƒ
S. 524)
Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat ostrze-
gawczy
S. 443
2884-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Zalecenia podczas korzystania z uk∏adu wspomagajàcego parkowanie
z czujnikami odleg∏oÊci
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprzestrzeganie ich uniemo˝liwia bezpieczne prowadzenie samochodu
i grozi spowodowaniem wypadku.
Nie korzystaç z uk∏adu wspomagajàcego parkowanie z czujnikami odle-
g∏oÊci przy pr´dkoÊci wi´kszej ni˝ 10 km/h.
Zasi´g detekcyjny czujników oraz czas reakcji sà ograniczone. Poruszajàc
si´ samochodem do przodu lub do ty∏u, nale˝y sprawdziç jego otoczenie
(szczególnie z boku). Jechaç nale˝y powoli, kontrolujàc pr´dkoÊç za po-
mocà peda∏u hamulca zasadniczego.
Nie mocowaç ˝adnych akcesoriów w granicach zasi´gu detekcyjnego
czujników.
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 288 (Black plate)

4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu289
4
Jazda
Podczas korzystania z uk∏adu wspomagajàcego parkowanie z czujni-
kami odleg∏oÊci
W nast´pujàcych sytuacjach, w wyniku usterki, np. czujnika, uk∏ad mo˝e
nie dzia∏aç prawid∏owo. Nale˝y jak najszybciej zleciç sprawdzenie samo-
chodu autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi.
Je˝eli wyÊwietlacz uk∏adu wspomagania parkowania z czujnikami odle-
g∏oÊci miga i rozlega si´ sygna∏ akustyczny, pomimo ˝e ˝aden obiekt nie
jest wykrywany.
Je˝eli otoczenie czujnika uleg∏o zderzeniu z jakimÊ obiektem lub zosta∏o
nara˝one na silne uderzenie.
Zderzak uczestniczy∏ w zderzeniu.
Je˝eli wyÊwietlacz uk∏adu wspomagania parkowania z czujnikami odle-
g∏oÊci Êwieci si´ i nie rozlega si´ sygna∏ akustyczny.
Je˝eli wystàpi usterka wskaênika, w pierwszej kolejnoÊci nale˝y spraw-
dziç czujnik.
Je˝eli wystàpi usterka, pomimo i˝ czujnik nie jest pokryty lodem, Êniegiem
lub b∏otem, prawdopodobnie problem zwiàzany jest z uszkodzeniem czuj-
nika.
Uwagi dotyczàce mycia samochodu
Nie kierowaç strumienia wody lub pary w okolice czujników.
Grozi to ich uszkodzeniem.
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 289 (Black plate)

Uk∏ad monitorowania mar twych pól widocznoÊci (BSM) pe∏ni dwie funkcje:
Funkcj´ monitorowania mar twych pól widocznoÊci
Funkcja monitorowania mar twych pól widocznoÊci pomaga kierow-
cy zachowaç bezpieczeƒstwo przy zmianie pasa ruchu.
Funkcj´ ostrzegania o pojazdach poruszajàcych si´ z ty∏u samochodu
Funkcja pomaga kierowcy zachowaç bezpieczeƒstwo przy cofaniu.
Dla obu funkcji wykorzystywane sà te same czujniki.
WyÊwietlacz i wskaênik uk∏adu monitorowania mar twych pól wi-
docznoÊci (BSM)
Uk∏ad monitorowania mar twych pól widocznoÊci (BSM) mo˝na w∏àczyç
lub wy∏àczyç za pomocà wyÊwietlacza wielofunkcyjnego. Gdy uk∏ad jest
w∏àczony na wyÊwietlaczu wielofunkcyjnym zaÊwieca si´ lampka kontrolna
uk∏adu monitorowania mar twych pól widocznoÊci (BSM). Funkcja moni-
torowania mar twych pól widocznoÊci i funkcja ostrzegania o pojazdach
poruszajàcych si´ z ty∏u samochodu w∏àczane sà jednoczeÊnie.
Sygnalizator w zewn´trznych lusterkach wstecznych
Funkcja monitorowania mar twych pól widocznoÊci:
Gdy w mar twym polu widocznoÊci zostanie wykryty pojazd, a dêwignia
prze∏àcznika kierunkowskazów nie zostanie poruszona, zaÊwieci si´ sy-
gnalizator w odpowiednim zewn´trznym lusterku wstecznym. W przypadku
poruszenia dêwignià prze∏àcznika kierunkowskazów, gdy w mar twym polu
widocznoÊci jest wykryty pojazd, sygnalizator w zewn´trznym lusterku
wstecznym zacznie migaç.
Funkcja ostrzegania o pojazdach poruszajàcych si´ z ty∏u samochodu:
Je˝eli za pojazdem zostanie wykryty pojazd nadje˝d˝ajàcy z prawej lub le-
wej strony, zacznie migaç sygnalizator w zewn´trznym lusterku wstecznym.
2904-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu

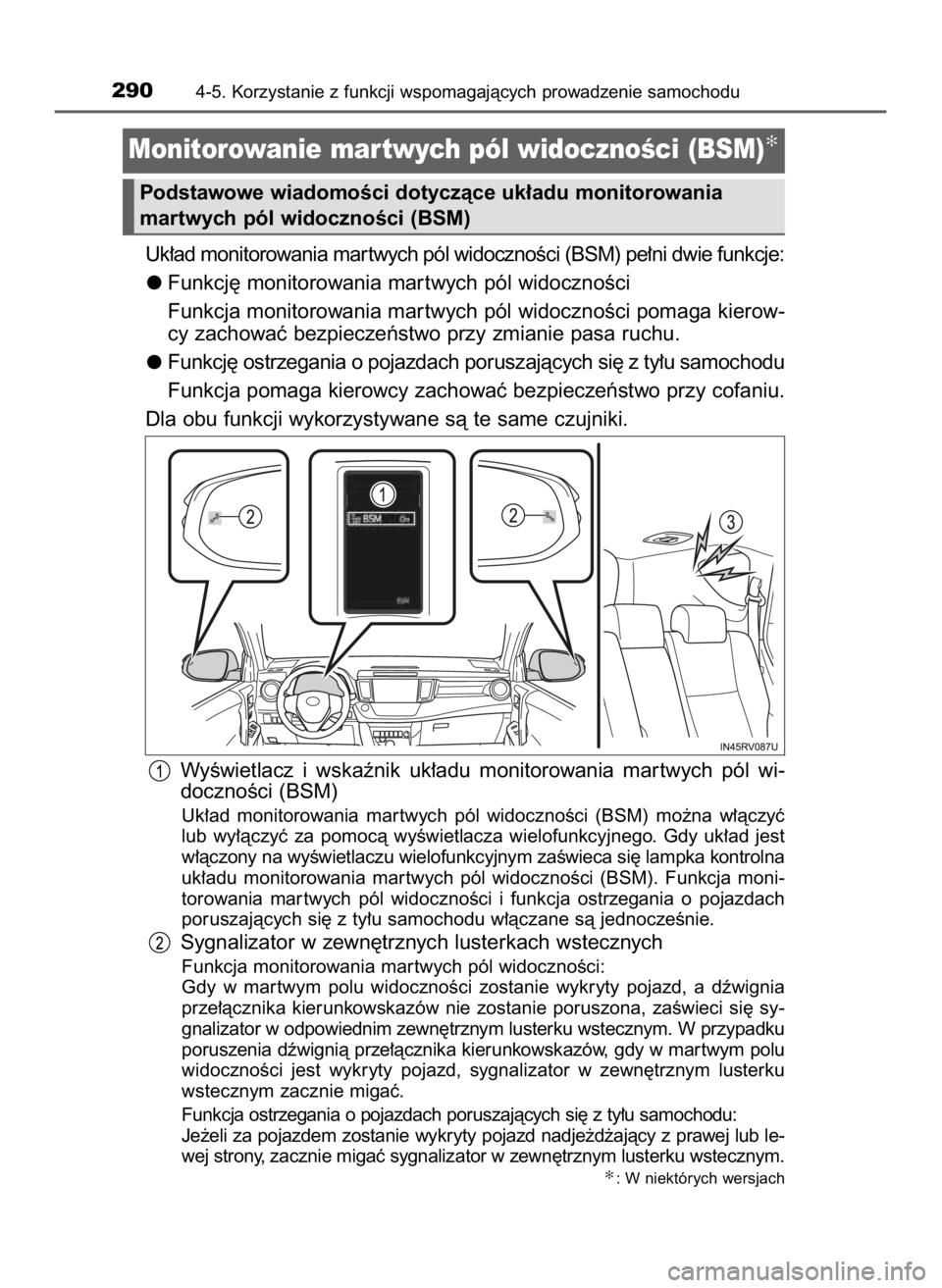

Monitorowanie martwych pól widocznoÊci (BSM)✻
✻: W niektórych wersjach
Podstawowe wiadomoÊci dotyczàce uk∏adu monitorowania
martwych pól widocznoÊci (BSM)
46 RAV4 HV OM42A57E 11/9/15 11:42 AM Page 290 (Black plate)
