TOYOTA RAV4 HYBRID 2016 Instruksjoner for bruk (in Norwegian)

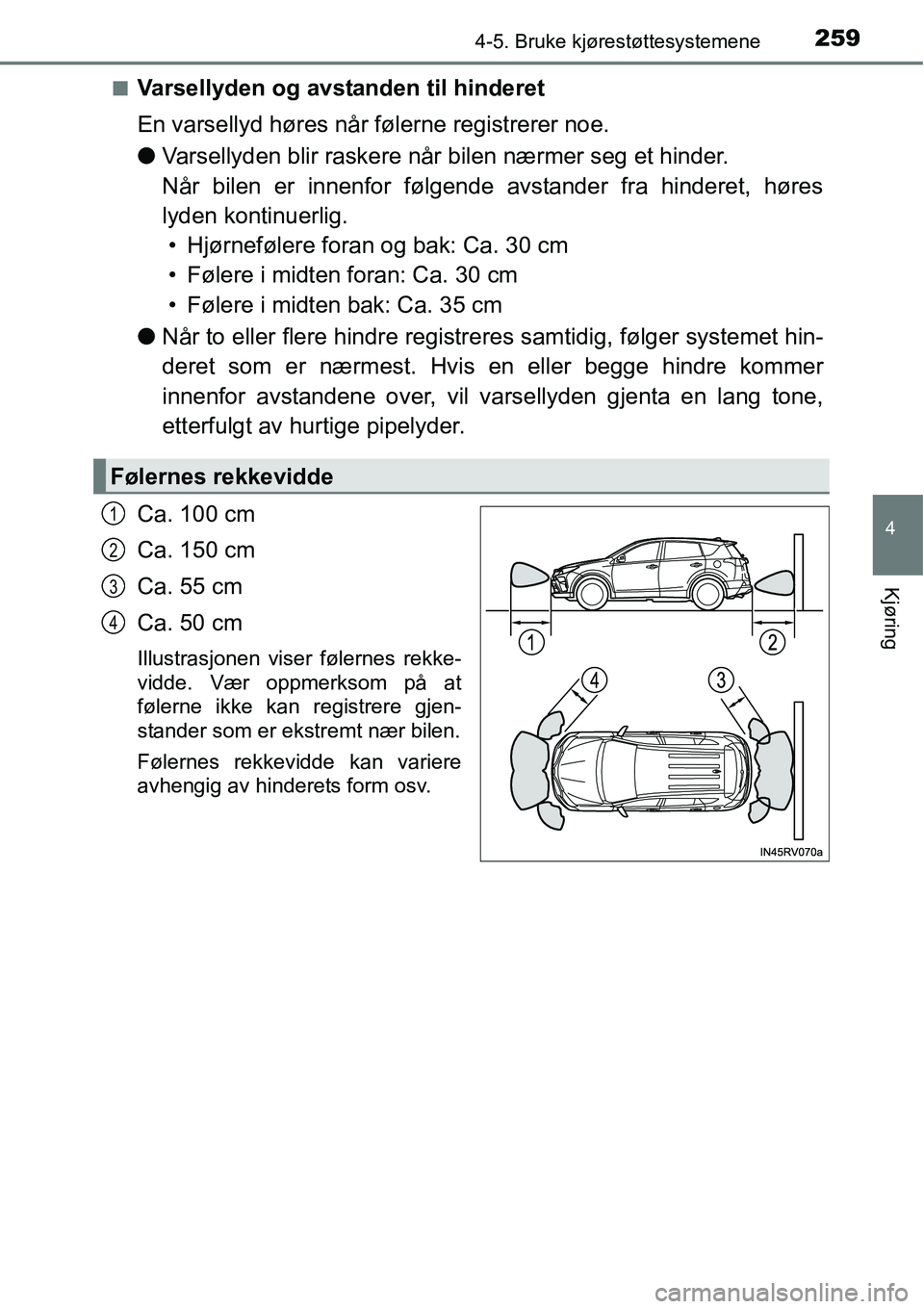

2594-5. Bruke kjørestøttesystemene
4
Kjøring
■Varsellyden og avstanden til hinderet
En varsellyd høres når følerne registrerer noe.
●Varsellyden blir raskere når bilen nærmer seg et hinder.
Når bilen er innenfor følgende avstander fra hinderet, høres
lyden kontinuerlig.
• Hjørnefølere foran og bak: Ca. 30 cm
• Følere i midten foran: Ca. 30 cm
• Følere i midten bak: Ca. 35 cm
●Når to eller flere hindre registreres samtidig, følger systemet hin-
deret som er nærmest. Hvis en eller begge hindre kommer
innenfor avstandene over, vil varsellyden gjenta en lang tone,
etterfulgt av hurtige pipelyder.
Ca. 100 cm
Ca. 150 cm
Ca. 55 cm
Ca. 50 cm
Illustrasjonen viser følernes rekke-
vidde. Vær oppmerksom på at
følerne ikke kan registrere gjen-
stander som er ekstremt nær bilen.
Følernes rekkevidde kan variere
avhengig av hinderets form osv.
Følernes rekkevidde
1
2
3
4

2604-5. Bruke kjørestøttesystemene
Du kan endre volumet på varsellydene og innstillingene for skjermen.
Trykk på ”SETUP”-knappen.
Trykk på ”Bil” i skjermbildet.
Trykk på ”Innstillinger for TOYOTA parkeringshjelp” i skjermbildet.
Trykk på ønsket element.
●Varsellydvolumet kan justeres.
●På eller av kan velges på displayet for Toyota parkeringshjelp.
●Display for midtre føler foran og bak og toneindikasjon kan angis.
■Toyota parkeringshjelp kan brukes når
●Tenningsbryteren står i ON-modus.
●Hjørnefølerne foran:
• Giret står ikke i P-stilling.
• Bilens hastighet er ca. 10 km/t eller lavere.
●Følere i midten foran:
• Giret står ikke i P- eller R-stilling.
• Bilens hastighet er ca. 10 km/t eller lavere.
●Hjørnefølerne bak og følerne i midten bak:
Giret står i R-stilling.
■Display for Toyota parkeringshjelp (biler med Toyota parkeringshjelpe-
skjerm)
Når en hindring registreres mens Toyota parkeringshjelpeskjermen er i bruk,
vises varselindikatoren øverst i hjørnet på skjermen, selv om indikatorinnstil-
lingen er slått av.
Stille inn Toyota parkeringshjelp (biler med navigasjons- eller
multimediesystem)
1
2
3
4

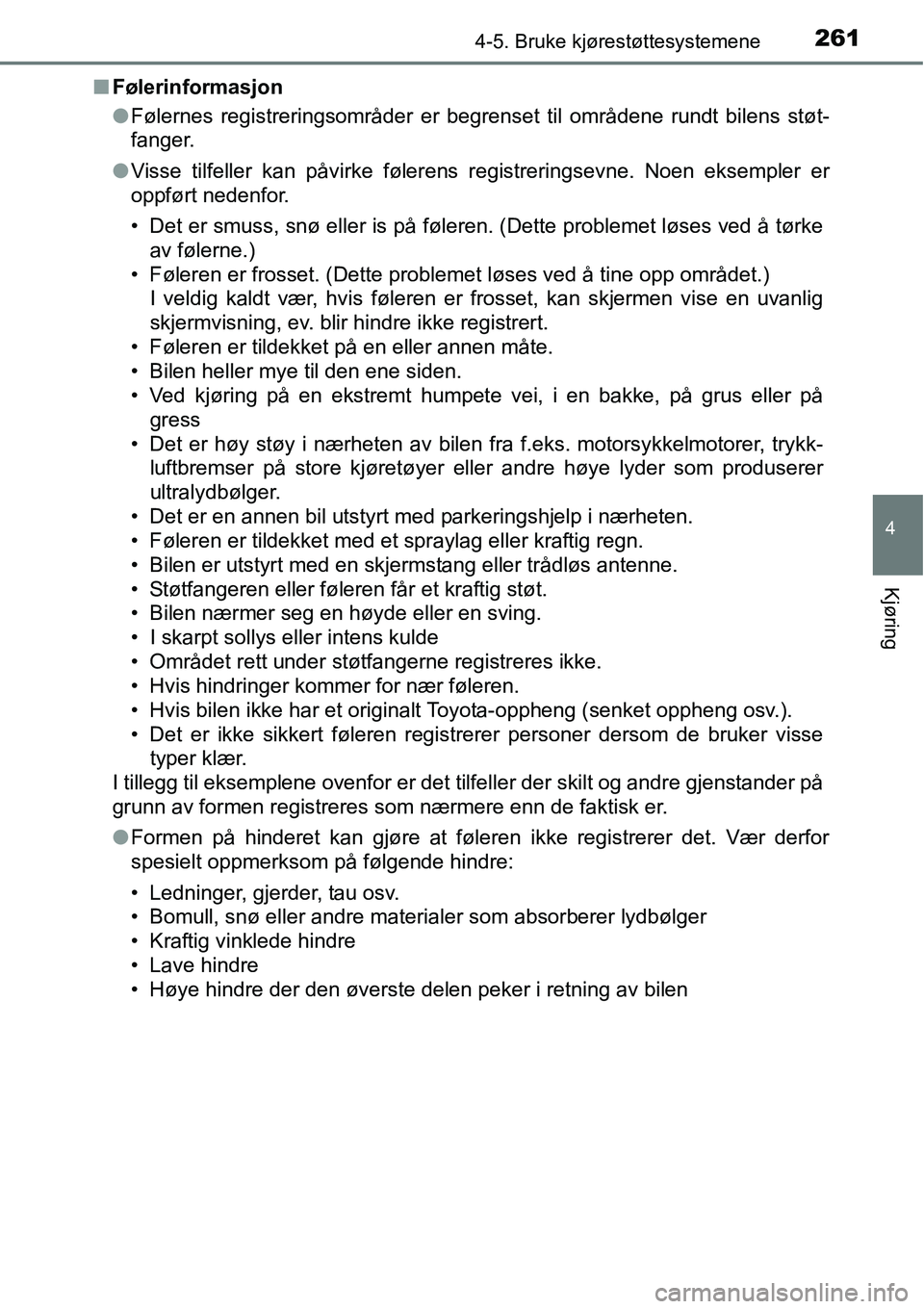

2614-5. Bruke kjørestøttesystemene
4
Kjøring
■Følerinformasjon
●Følernes registreringsområder er begrenset til områdene rundt bilens støt-
fanger.
●Visse tilfeller kan påvirke følerens registreringsevne. Noen eksempler er
oppført nedenfor.
• Det er smuss, snø eller is på føleren. (Dette problemet løses ved å tørke
av følerne.)
• Føleren er frosset. (Dette problemet løses ved å tine opp området.)
I veldig kaldt vær, hvis føleren er frosset, kan skjermen vise en uvanlig
skjermvisning, ev. blir hindre ikke registrert.
• Føleren er tildekket på en eller annen måte.
• Bilen heller mye til den ene siden.
• Ved kjøring på en ekstremt humpete vei, i en bakke, på grus eller på
gress
• Det er høy støy i nærheten av bilen fra f.eks. motorsykkelmotorer, trykk-
luftbremser på store kjøretøyer eller andre høye lyder som produserer
ultralydbølger.
• Det er en annen bil utstyrt med parkeringshjelp i nærheten.
• Føleren er tildekket med et spraylag eller kraftig regn.
• Bilen er utstyrt med en skjermstang eller trådløs antenne.
• Støtfangeren eller føleren får et kraftig støt.
• Bilen nærmer seg en høyde eller en sving.
• I skarpt sollys eller intens kulde
• Området rett under støtfangerne registreres ikke.
• Hvis hindringer kommer for nær føleren.
• Hvis bilen ikke har et originalt Toyota-oppheng (senket oppheng osv.).
• Det er ikke sikkert føleren registrerer personer dersom de bruker visse
typer klær.
I tillegg til eksemplene ovenfor er det tilfeller der skilt og andre gjenstander på
grunn av formen registreres som nærmere enn de faktisk er.
●Formen på hinderet kan gjøre at føleren ikke registrerer det. Vær derfor
spesielt oppmerksom på følgende hindre:
• Ledninger, gjerder, tau osv.
• Bomull, snø eller andre materialer som absorberer lydbølger
• Kraftig vinklede hindre
• Lave hindre
• Høye hindre der den øverste delen peker i retning av bilen

2624-5. Bruke kjørestøttesystemene
●Følgende situasjoner kan oppstå under bruk.
• Avhengig av hinderets form samt andre faktorer, kan registreringsavstan-
den reduseres eller hinderet kan være umulig å registrere.
• Hindre registreres kanskje ikke hvis de er for nære føleren.
• Etter at hinderet er registrert, tar det et lite øyeblikk før det vises. Selv ved
lave hastigheter er det mulig at hinderet kan komme inn i følerens regis-
treringsområde før hinderet vises og du hører varsellyden.
• Tynne stolper eller hindringer som er lavere enn føleren, registreres kan-
skje ikke, selv om de har blitt registrert én gang.
• Det kan være vanskelig å høre varsellyder på grunn av volumet på audio-
systemet eller luftstrømmen fra klimaanlegget.
■Tilpasning
Innstillingene for varsellyden kan endres.
(Funksjoner som kan tilpasses →S. 490)
■Hvis en melding vises i multiinformasjonsdisplayet
→S. 409
ADVARSEL
■Bruk av Toyota parkeringshjelp
Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan bilen bli utrygg å kjøre, noe som igjen kan medføre en
ulykke.
●Ikke bruk føleren ved hastigheter over 10 km/t.
●Følernes registreringsområder og reaksjonstid er begrenset. Når bilen
beveger seg, må du for sikkerhets skyld sjekke området rundt bilen (spesi-
elt på sidene). Kjør langsomt og bruk bremsen for å kontrollere bilens fart.
●Ikke monter tilbehør innenfor følernes registreringsområder.

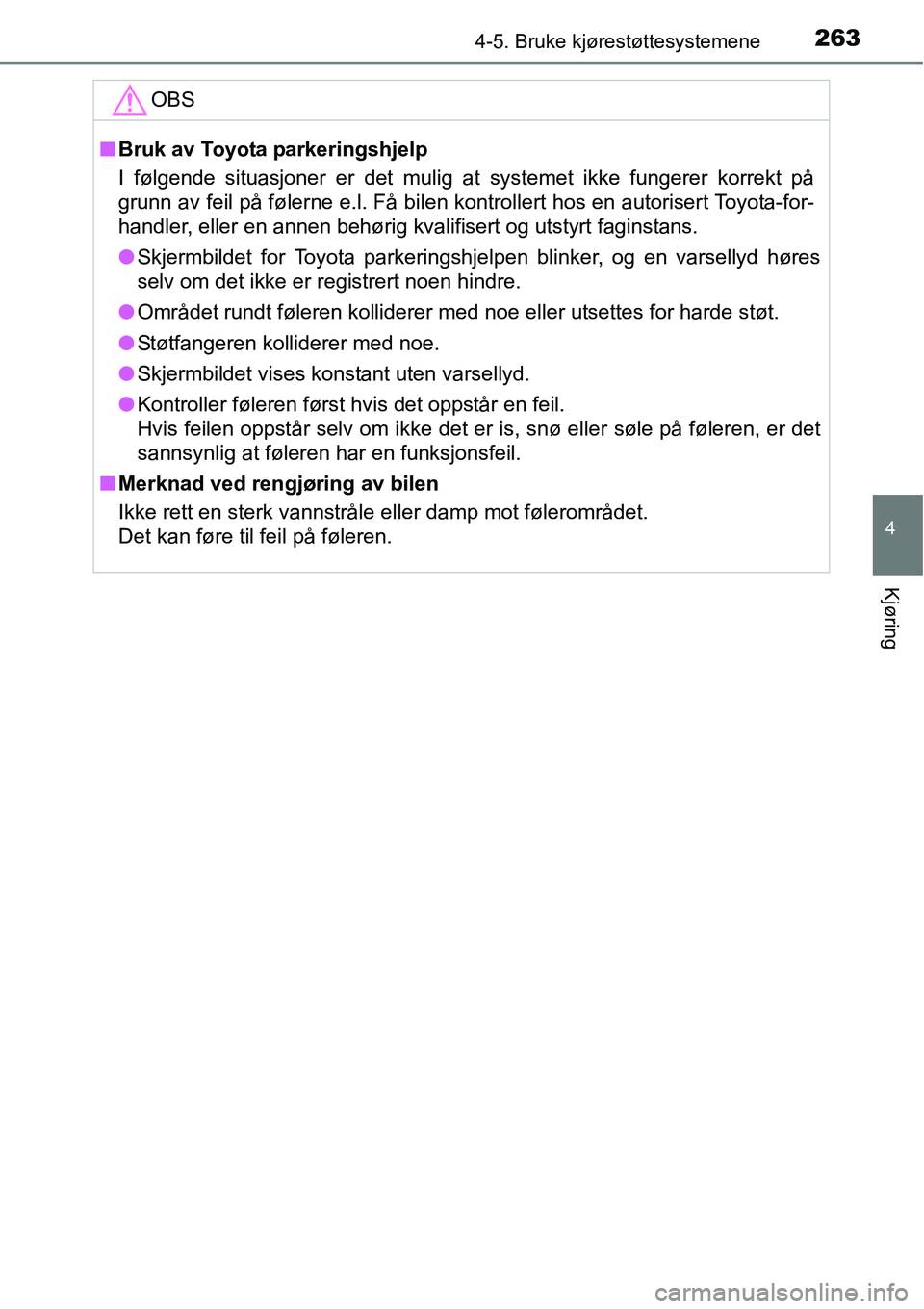

2634-5. Bruke kjørestøttesystemene
4
Kjøring
OBS
■Bruk av Toyota parkeringshjelp
I følgende situasjoner er det mulig at systemet ikke fungerer korrekt på
grunn av feil på følerne e.l. Få bilen kontrollert hos en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
●Skjermbildet for Toyota parkeringshjelpen blinker, og en varsellyd høres
selv om det ikke er registrert noen hindre.
●Området rundt føleren kolliderer med noe eller utsettes for harde støt.
●Støtfangeren kolliderer med noe.
●Skjermbildet vises konstant uten varsellyd.
●Kontroller føleren først hvis det oppstår en feil.
Hvis feilen oppstår selv om ikke det er is, snø eller søle på føleren, er det
sannsynlig at føleren har en funksjonsfeil.
■Merknad ved rengjøring av bilen
Ikke rett en sterk vannstråle eller damp mot følerområdet.
Det kan føre til feil på føleren.

2644-5. Bruke kjørestøttesystemene
Blindsonedetektor∗
Blindsonedetektoren er et system med to funksjoner:
●Blindsonedetektoren
Hjelper føreren med å bestemme når det er trygt å bytte kjørefelt
●Varsling av kryssende trafikk bak bilen
Hjelper føreren ved rygging
Disse funksjonene bruker samme følere.
Av-/på-skjerm og indikator for blindsonedetektor
Blindsonedetektorsystemet kan slås på/av på multiinformasjonsdisplayet.
Når systemet er slått på, lyser indikatoren i multiinformasjonsdisplayet.
Blindsonedetektorfunksjonen og funksjonen for varsling av kryssende tra-
fikk bak bilen slås på/av samtidig.
Indikatorer i utvendig speil
Blindsonedetektor-funksjon:
Når det registreres et kjøretøy i blindsonen, lyser indikatoren i det utven-
dige speilet når ikke blinklyshendelen brukes og blinker når blinklyshende-
len brukes.
Varslingsfunksjon for kryssende trafikk bak bilen:
Når det kommer et kjøretøy fra høyre eller venstre bak bilen, blinker indika-
torene i de utvendige speilene.
∗: Utstyrsavhengig
Sammendrag for blindsonedetektor
1
2

2654-5. Bruke kjørestøttesystemene
4
Kjøring
Varsellyd for kryssende trafikk bak bilen (kun varsling av kryssende
trafikk bak bilen)
Når det kommer et kjøretøy fra høyre eller venstre bak bilen, høres en var-
sellyd fra bak venstre baksete.
Trykk på eller på målerkontrollbryteren og velg i mul-
tiinformasjonsdisplayet.
Trykk på eller på målerkontrollbryteren og velg , og
trykk deretter på .
■Visning av indikator i utvendig speil
I sterkt sollys kan det være vanskelig å se indikatoren i det utvendige speilet.
■Varsellyd for kryssende trafikk bak bilen
Det kan være vanskelig å høre varsellyden for kryssende trafikk bak bilen
over høye lyder som høyt lydvolum.
■Når det er en feil i blindsonedetektorsystemet
Hvis det registreres en systemfeil på grunn av følgende, vises det varselsmel-
dinger: (→S. 414, 416)
●Det er en feil med følerne
●Følerne er skitne
●Den utvendige temperaturen er ekstremt høy eller lav
●Unormal følerspenning
Slå blindsonedetektoren på/av
3
1
2

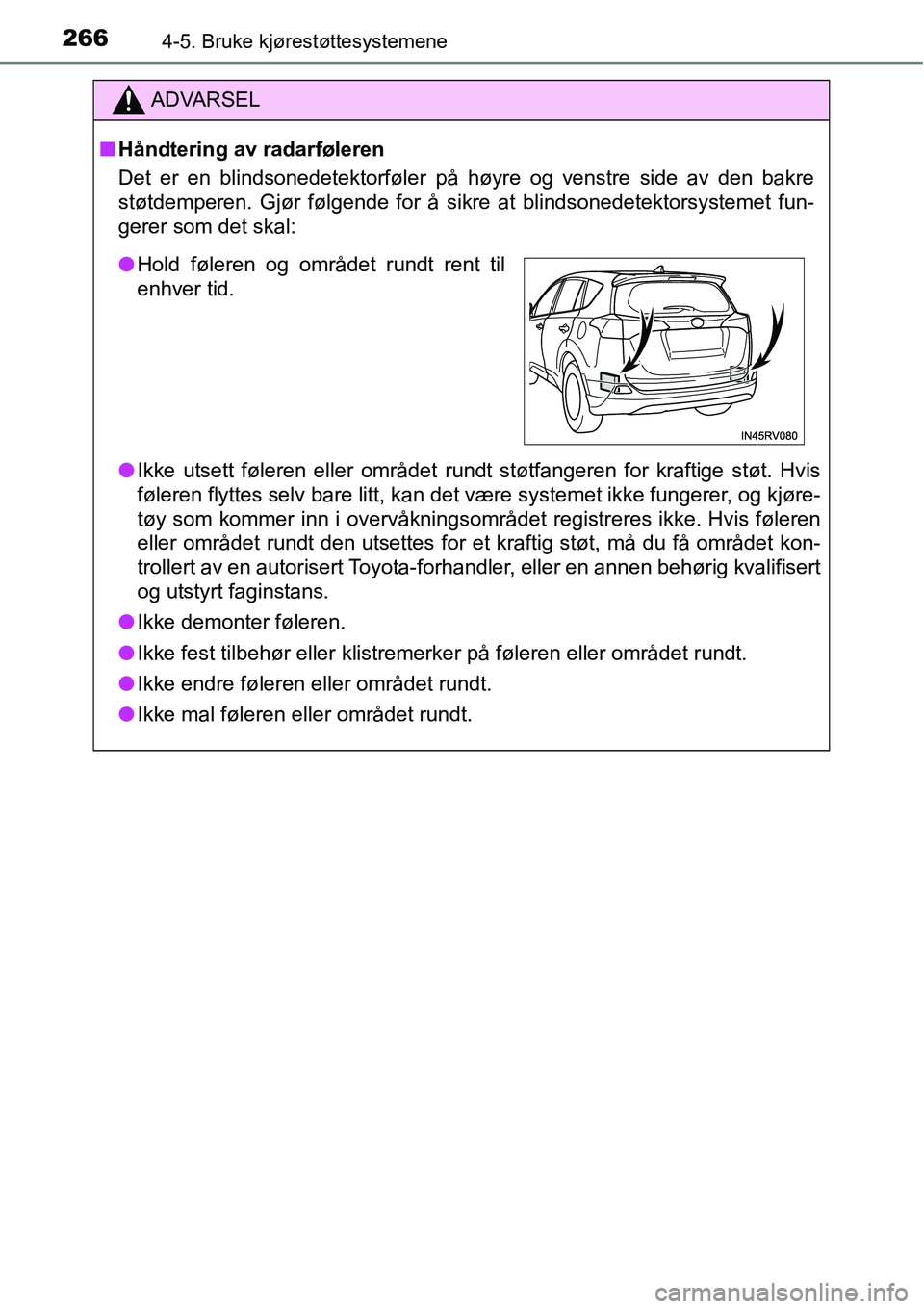

2664-5. Bruke kjørestøttesystemene
ADVARSEL
■Håndtering av radarføleren
Det er en blindsonedetektorføler på høyre og venstre side av den bakre
støtdemperen. Gjør følgende for å sikre at blindsonedetektorsystemet fun-
gerer som det skal:
●Ikke utsett føleren eller området rundt støtfangeren for kraftige støt. Hvis
føleren flyttes selv bare litt, kan det være systemet ikke fungerer, og kjøre-
tøy som kommer inn i overvåkningsområdet registreres ikke. Hvis føleren
eller området rundt den utsettes for et kraftig støt, må du få området kon-
trollert av en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
●Ikke demonter føleren.
●Ikke fest tilbehør eller klistremerker på føleren eller området rundt.
●Ikke endre føleren eller området rundt.
●Ikke mal føleren eller området rundt.
●Hold føleren og området rundt rent til
enhver tid.

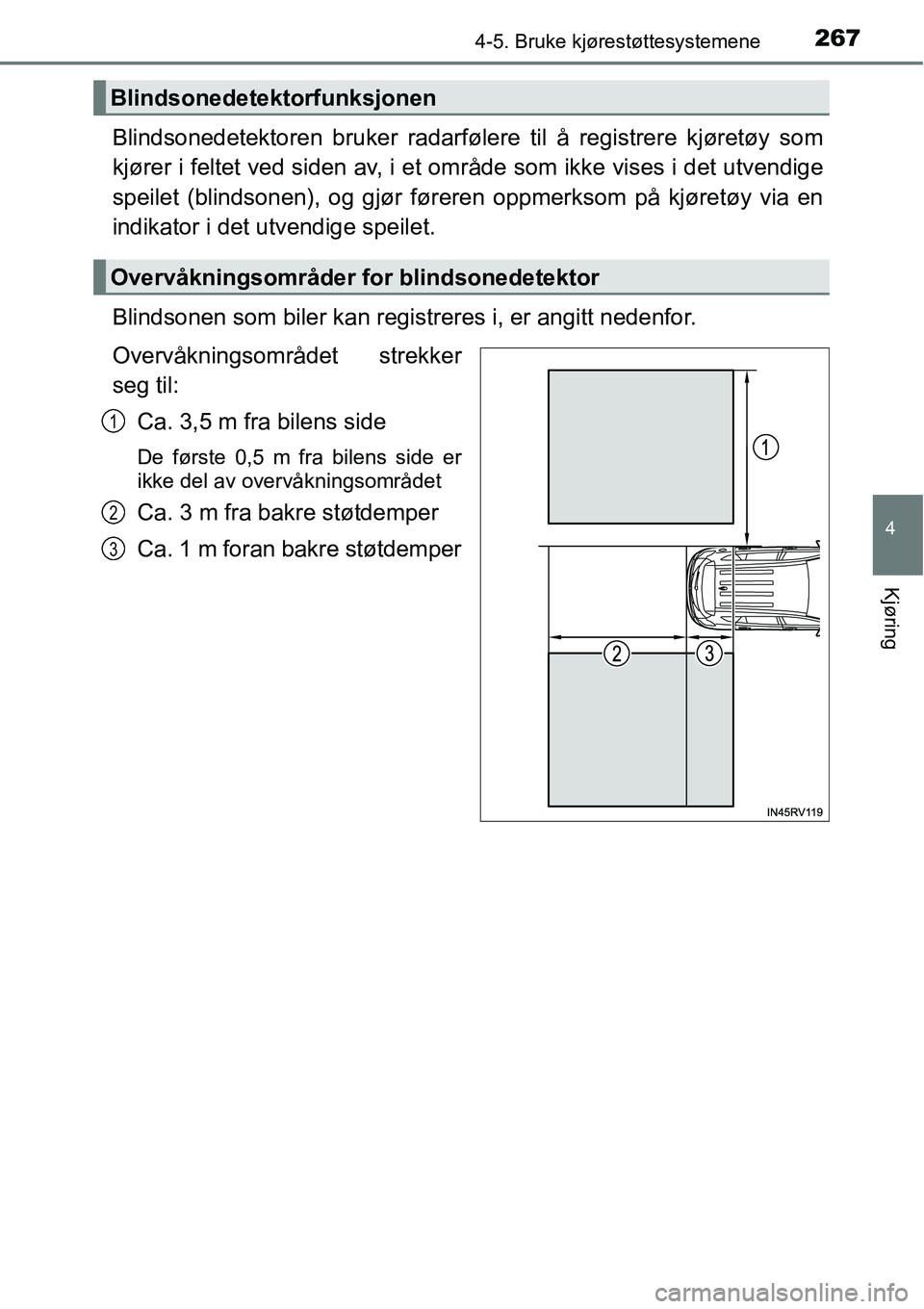

2674-5. Bruke kjørestøttesystemene
4
Kjøring
Blindsonedetektoren bruker radarfølere til å registrere kjøretøy som
kjører i feltet ved siden av, i et område som ikke vises i det utvendige
speilet (blindsonen), og gjør føreren oppmerksom på kjøretøy via en
indikator i det utvendige speilet.
Blindsonen som biler kan registreres i, er angitt nedenfor.
Overvåkningsområdet strekker
seg til:
Ca. 3,5 m fra bilens side
De første 0,5 m fra bilens side er
ikke del av overvåkningsområdet
Ca. 3 m fra bakre støtdemper
Ca. 1 m foran bakre støtdemper
Blindsonedetektorfunksjonen
Overvåkningsområder for blindsonedetektor
1
2
3

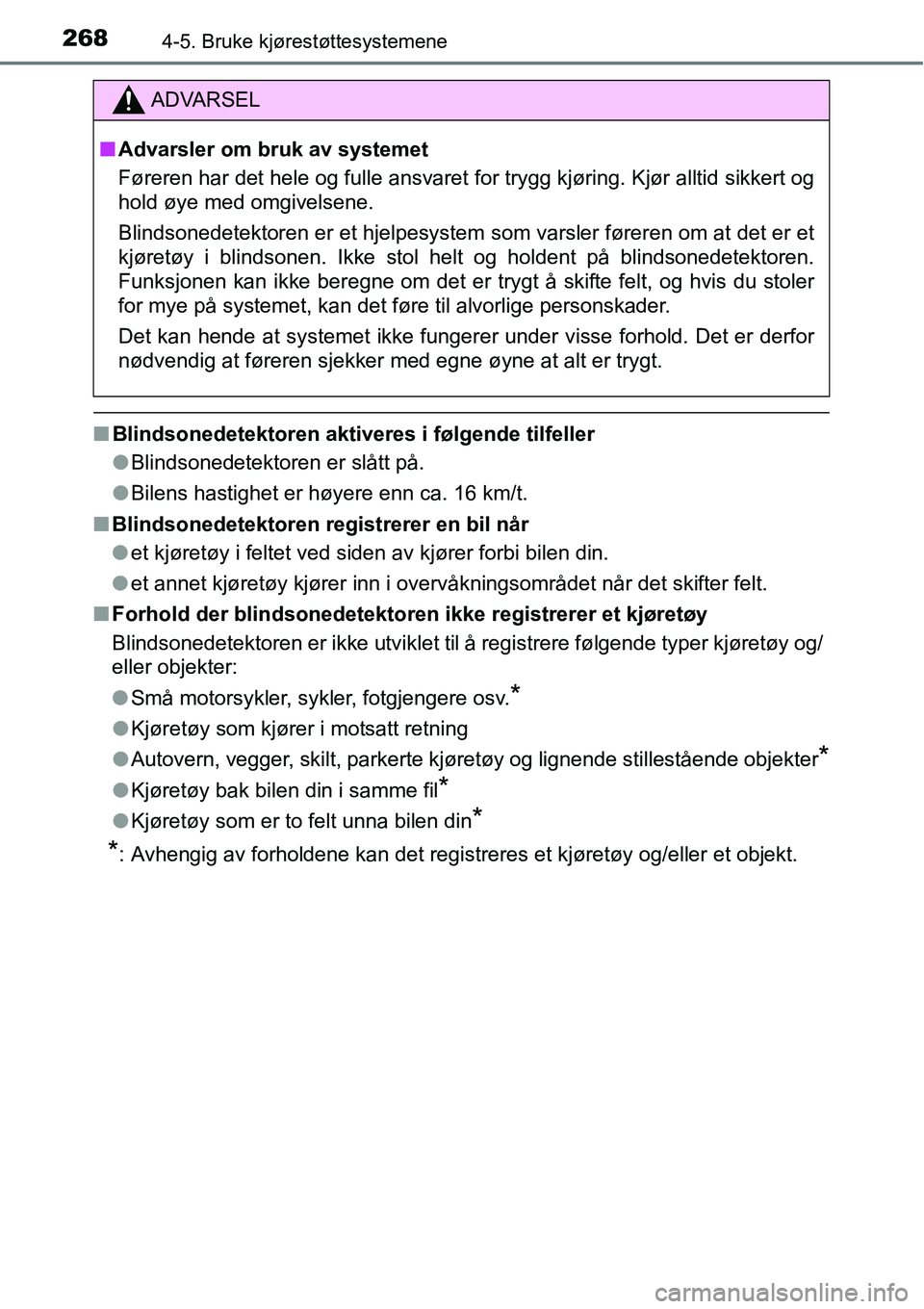

2684-5. Bruke kjørestøttesystemene
■Blindsonedetektoren aktiveres i følgende tilfeller
●Blindsonedetektoren er slått på.
●Bilens hastighet er høyere enn ca. 16 km/t.
■Blindsonedetektoren registrerer en bil når
●et kjøretøy i feltet ved siden av kjører forbi bilen din.
●et annet kjøretøy kjører inn i overvåkningsområdet når det skifter felt.
■Forhold der blindsonedetektoren ikke registrerer et kjøretøy
Blindsonedetektoren er ikke utviklet til å registrere følgende typer kjøretøy og/
eller objekter:
●Små motorsykler, sykler, fotgjengere osv.
*
●Kjøretøy som kjører i motsatt retning
●Autovern, vegger, skilt, parkerte kjøretøy og lignende stillestående objekter
*
●Kjøretøy bak bilen din i samme fil*
●Kjøretøy som er to felt unna bilen din*
*
: Avhengig av forholdene kan det registreres et kjøretøy og/eller et objekt.
ADVARSEL
■Advarsler om bruk av systemet
Føreren har det hele og fulle ansvaret for trygg kjøring. Kjør alltid sikkert og
hold øye med omgivelsene.
Blindsonedetektoren er et hjelpesystem som varsler føreren om at det er et
kjøretøy i blindsonen. Ikke stol helt og holdent på blindsonedetektoren.
Funksjonen kan ikke beregne om det er trygt å skifte felt, og hvis du stoler
for mye på systemet, kan det føre til alvorlige personskader.
Det kan hende at systemet ikke fungerer under visse forhold. Det er derfor
nødvendig at føreren sjekker med egne øyne at alt er trygt.
