TOYOTA RAV4 HYBRID 2016 Instruksjoner for bruk (in Norwegian)

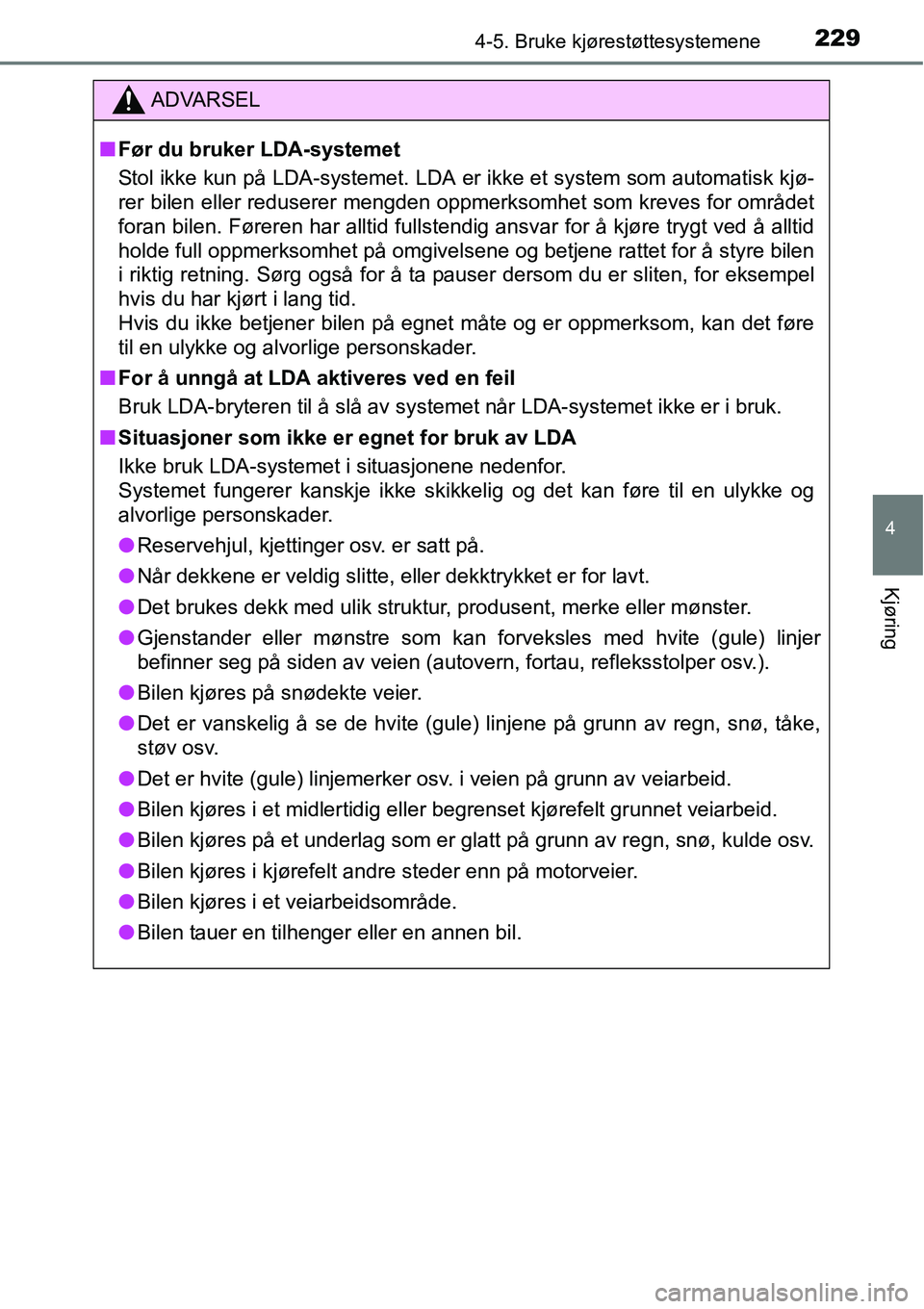

2294-5. Bruke kjørestøttesystemene
4
Kjøring
ADVARSEL
■Før du bruker LDA-systemet
Stol ikke kun på LDA-systemet. LDA er ikke et system som automatisk kjø-
rer bilen eller reduserer mengden oppmerksomhet som kreves for området
foran bilen. Føreren har alltid fullstendig ansvar for å kjøre trygt ved å alltid
holde full oppmerksomhet på omgivelsene og betjene rattet for å styre bilen
i riktig retning. Sørg også for å ta pauser dersom du er sliten, for eksempel
hvis du har kjørt i lang tid.
Hvis du ikke betjener bilen på egnet måte og er oppmerksom, kan det føre
til en ulykke og alvorlige personskader.
■For å unngå at LDA aktiveres ved en feil
Bruk LDA-bryteren til å slå av systemet når LDA-systemet ikke er i bruk.
■Situasjoner som ikke er egnet for bruk av LDA
Ikke bruk LDA-systemet i situasjonene nedenfor.
Systemet fungerer kanskje ikke skikkelig og det kan føre til en ulykke og
alvorlige personskader.
●Reservehjul, kjettinger osv. er satt på.
●Når dekkene er veldig slitte, eller dekktrykket er for lavt.
●Det brukes dekk med ulik struktur, produsent, merke eller mønster.
●Gjenstander eller mønstre som kan forveksles med hvite (gule) linjer
befinner seg på siden av veien (autovern, fortau, refleksstolper osv.).
●Bilen kjøres på snødekte veier.
●Det er vanskelig å se de hvite (gule) linjene på grunn av regn, snø, tåke,
støv osv.
●Det er hvite (gule) linjemerker osv. i veien på grunn av veiarbeid.
●Bilen kjøres i et midlertidig eller begrenset kjørefelt grunnet veiarbeid.
●Bilen kjøres på et underlag som er glatt på grunn av regn, snø, kulde osv.
●Bilen kjøres i kjørefelt andre steder enn på motorveier.
●Bilen kjøres i et veiarbeidsområde.
●Bilen tauer en tilhenger eller en annen bil.

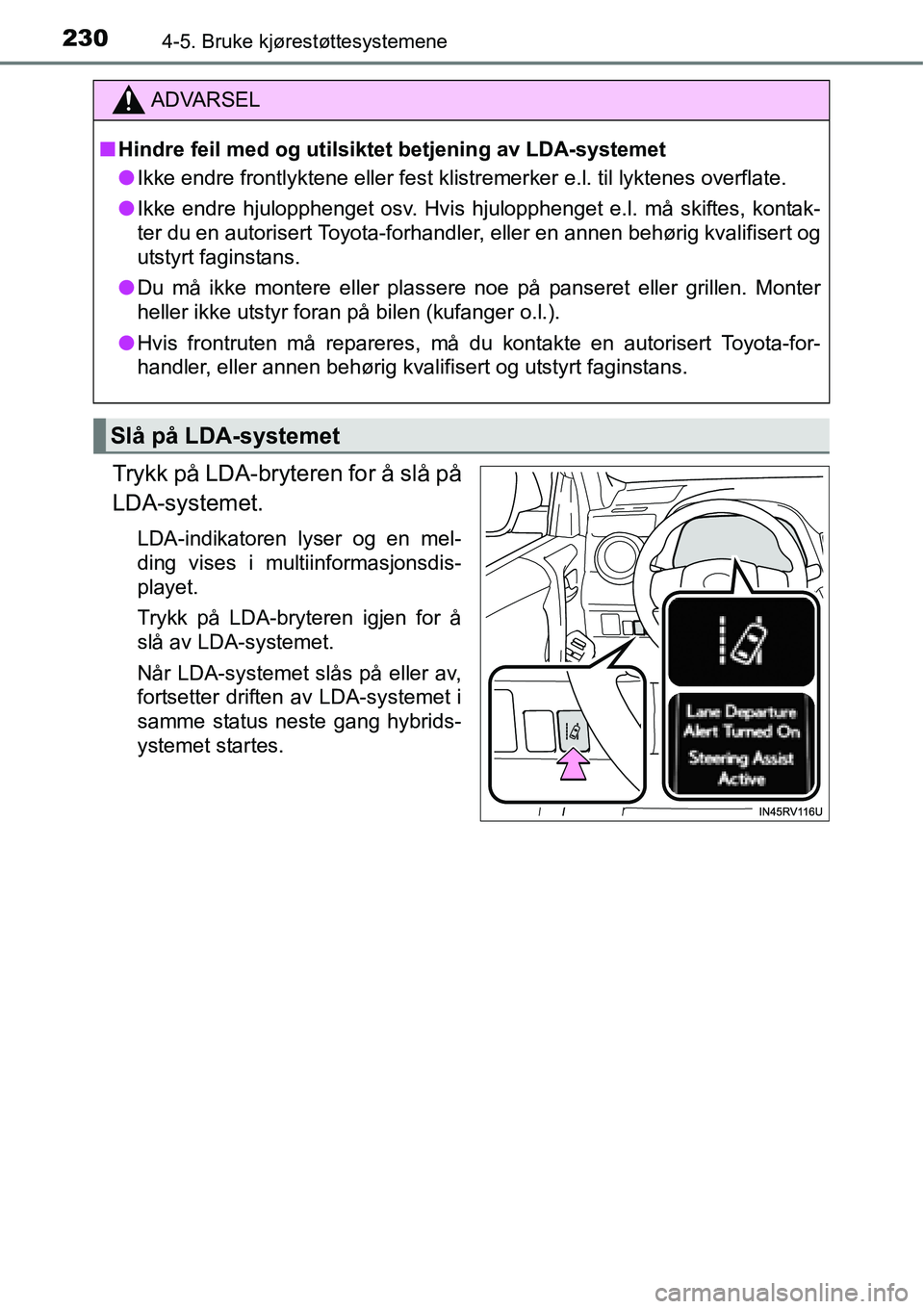

2304-5. Bruke kjørestøttesystemene
Trykk på LDA-bryteren for å slå på
LDA-systemet.
LDA-indikatoren lyser og en mel-
ding vises i multiinformasjonsdis-
playet.
Trykk på LDA-bryteren igjen for å
slå av LDA-systemet.
Når LDA-systemet slås på eller av,
fortsetter driften av LDA-systemet i
samme status neste gang hybrids-
ystemet startes.
ADVARSEL
■Hindre feil med og utilsiktet betjening av LDA-systemet
●Ikke endre frontlyktene eller fest klistremerker e.l. til lyktenes overflate.
●Ikke endre hjulopphenget osv. Hvis hjulopphenget e.l. må skiftes, kontak-
ter du en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans.
●Du må ikke montere eller plassere noe på panseret eller grillen. Monter
heller ikke utstyr foran på bilen (kufanger o.l.).
●Hvis frontruten må repareres, må du kontakte en autorisert Toyota-for-
handler, eller annen behørig kvalifisert og utstyrt faginstans.
Slå på LDA-systemet

2314-5. Bruke kjørestøttesystemene
4
Kjøring
LDA-indikator
Indikatorlysene informerer føre-
ren om statusen til systemet.
Lyser hvitt:
LDA-systemet er aktivert.
Lyser grønt:
Styreassistansen til styrekontroll-
funksjonen er aktivert.
Blinker oransje:
LDA-funksjonen er aktivert.
Betjeningsdisplay for betjening av styreassistanse
Indikerer at styreassistansen til styrekontrollfunksjonen er aktivert.
Visning av LDA-funksjon med styrekontroll
Vises når multiinformasjonsdisplayet skifter til informasjonsskjerm-
bildet for hjelpesystemer.
Indikatorer i multiinformasjonsdisplayet
1
2
3
XInnsiden av de viste hvite lin-
jene er hvitXInnsiden av de viste hvite lin-
jene er svart
Indikerer at systemet gjenkjenner
hvite (gule) linjer. Når bilen kjører
ut av kjørefeltet, blinker den hvite
linjen på denne siden oransje.Indikerer at systemet ikke kan
kjenne igjen hvite (gule) linjer
eller er midlertidig kansellert.

2324-5. Bruke kjørestøttesystemene
■Driftsbetingelser for hver funksjon
●LDA-funksjon (lane departure alert)
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• LDA er slått på.
• Bilens hastighet er over ca. 50 km/t.
• Systemet gjenkjenner hvite (gule) linjer.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Blinklyshendelen betjenes ikke.
• Bilen kjører på en rett vei eller rundt en myk sving med en radius på over
ca. 150 m.
• Det er ikke registrert noen feil i systemet. (→S. 234)
●Styrekontrollfunksjon
Denne funksjonen aktiveres når alle følgende forhold oppfylles i tillegg til
driftsbetingelsene til LDA-systemet.
• Innstillingen for ”Styreassistanse” i i multiinformasjonsdisplayet
står på ”På”. (→S. 96)
• Bilen akselererer eller bremser ikke med en fast mengde eller mer.
• Rattet dreies ikke med et styrekraftnivå som er egnet for å skifte kjørefelt.
• ABS, VSC, TRC og PCS er ikke aktivert.
• TRC eller VSC er ikke slått av.
• Varslingen for at hendene ikke er på rattet vises ikke. (→S. 233)
●Svingvarsel
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• Innstillingen for ”Svingvarsel” i i multiinformasjonsdisplayet står på
”På”. (→S. 96)
• Bilens hastighet er over ca. 50 km/t.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Det er ikke registrert noen feil i systemet. (→S. 234)
■Midlertidig kansellering av funksjoner
Når driftsbetingelsene ikke oppfylles lenger, kan en funksjon kanselleres mid-
lertidig. Men når driftsbetingelsene oppfylles igjen, starter funksjonen igjen
automatisk. (→S. 232)
■Styrekontrollfunksjon
Avhengig av bilens hastighet, filskiftesituasjon, veiforhold osv., gjenkjennes
kanskje ikke betjeningen av funksjonene eller funksjonene fungerer kanskje
ikke.
■LDA-funksjon (lane departure alert)
Varsellyden kan være vanskelig å høre på grunn av støy fra utsiden, avspil-
ling av lyd e.l.

2334-5. Bruke kjørestøttesystemene
4
Kjøring
■Varsel for at hendene ikke er på rattet
Når systemet registrerer at føreren ikke har hendene på rattet mens styrekon-
trollfunksjonen er aktivert, vises en varselmelding i multiinformasjonsdis-
playet.
Hvis føreren fortsatt ikke holder hendene på rattet, høres en varsellyd, en
varselmelding vises og funksjonen kanselleres midlertidig. Denne varslingen
aktiveres på samme måte når bilen kjøres med et for lett grep på rattet. Men
det er ikke sikkert at funksjonen kanselleres, avhengig av veiforhold osv.
■Det er hvite (gule) linjer på bare den ene siden av veien
LDA-systemet fungerer ikke på den siden der den hvite (gule) linjen ikke
kunne gjenkjennes.
■Situasjoner der funksjonene kanskje ikke vil fungere skikkelig
I følgende situasjoner registrerer kanskje ikke kameraføleren hvite (gule) lin-
jer og ulike funksjoner fungerer kanskje ikke skikkelig.
●Det er skygger på veien som går parallelt med, eller dekker, de hvite (gule)
linjene.
●Bilen kjører i et område uten hvite (gule) linjer, for eksempel foran en
bomstasjon eller kontrollstasjon, eller i et kryss e.l.
●De hvite (gule) linjene er sprukket, det er ”hevet fortau” eller steiner.
●Det er vanskelig å se de hvite (gule) linjene eller de vises ikke på grunn av
sand e.l.
●Bilen kjører på en veioverflate som er våt på grunn av regn, vanndammer
e.l.
●Trafikklinjene er gule (som kan være vanskeligere å gjenkjenne enn hvite
linjer).
●De hvite (gule) linjene krysser over et fortau e.l.
●Bilen kjører på en lys overflate, for eksempel betong.
●Bilen kjører på en veioverflate som er lys på grunn av reflektert lys e.l.
●Bilen kjører i et område der lyset endres plutselig, for eksempel ved kjøring
inn og ut av tunneler osv.
●Lys fra frontlyktene til en møtende bil, solen osv. lyser rett inn i kameraet.
●Bilen kjører der veien deler seg, slås sammen osv.
●Bilen kjører i en helling.
●Bilen kjører på en vei som heller mot venstre eller høyre, eller på en svin-
gete vei.
●Bilen kjører på en grusvei eller ujevn vei.
●Bilen kjører rundt en skarp sving.
●Kjørefeltet er veldig smalt eller bredt.

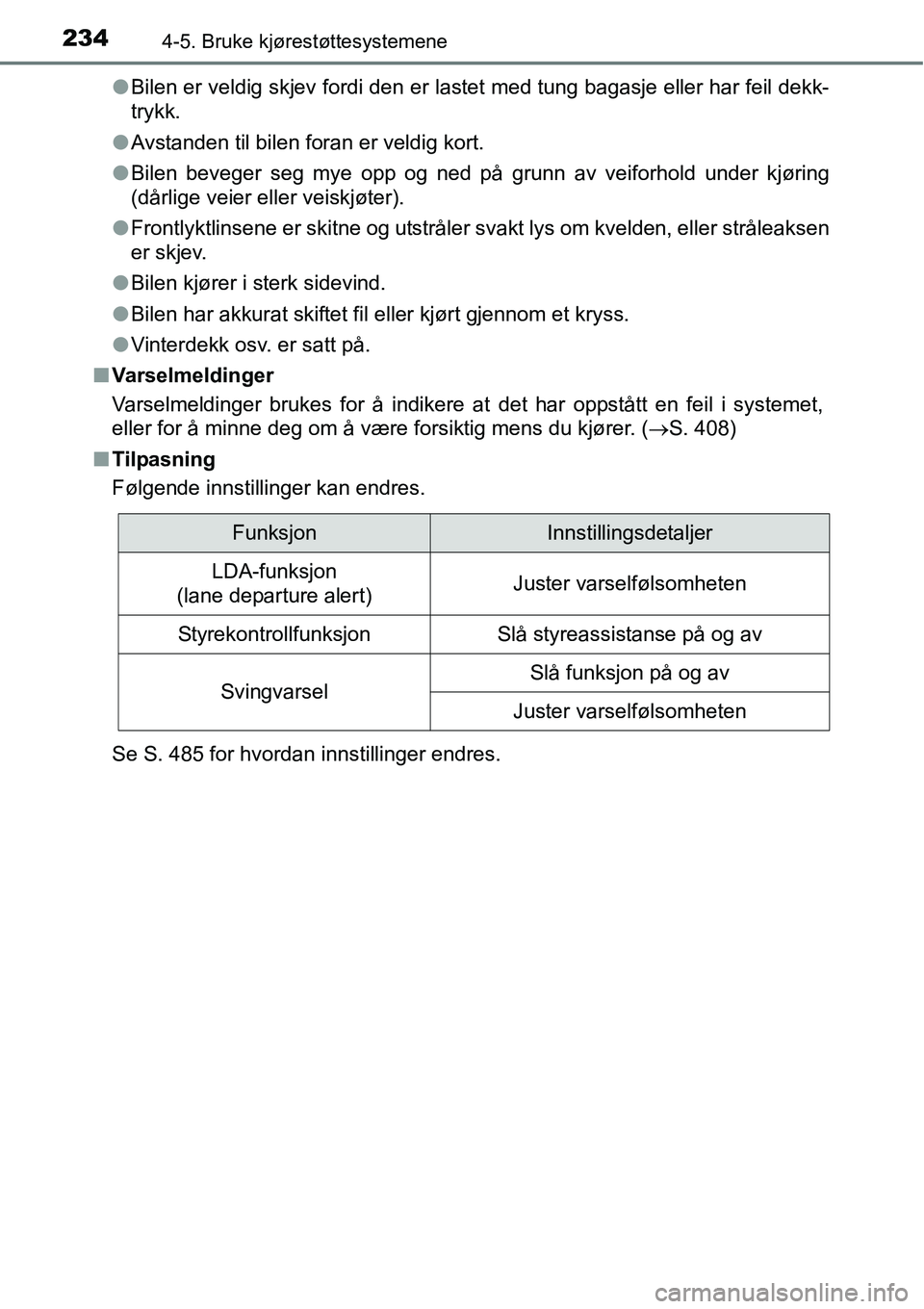

2344-5. Bruke kjørestøttesystemene
●Bilen er veldig skjev fordi den er lastet med tung bagasje eller har feil dekk-
trykk.
●Avstanden til bilen foran er veldig kort.
●Bilen beveger seg mye opp og ned på grunn av veiforhold under kjøring
(dårlige veier eller veiskjøter).
●Frontlyktlinsene er skitne og utstråler svakt lys om kvelden, eller stråleaksen
er skjev.
●Bilen kjører i sterk sidevind.
●Bilen har akkurat skiftet fil eller kjørt gjennom et kryss.
●Vinterdekk osv. er satt på.
■Varselmeldinger
Varselmeldinger brukes for å indikere at det har oppstått en feil i systemet,
eller for å minne deg om å være forsiktig mens du kjører. (→S. 408)
■Tilpasning
Følgende innstillinger kan endres.
Se S. 485 for hvordan innstillinger endres.
FunksjonInnstillingsdetaljer
LDA-funksjon
(lane departure alert)Juster varselfølsomheten
StyrekontrollfunksjonSlå styreassistanse på og av
SvingvarselSlå funksjon på og av
Juster varselfølsomheten

235
4
4-5. Bruke kjørestøttesystemene
Kjøring
RSA (Road Sign Assist – veiskiltassistent)∗
RSA gjenkjenner spesifikke vei-
skilt ved hjelp av kameraføleren
og gir informasjon til føreren via
multiinformasjonsdisplayet.
Hvis systemet bedømmer at bilen kjører over fartsgrensen, utfører for-
budte handlinger osv. i forhold til de gjenkjente veiskiltene, varsler det
føreren med en varselmelding og varsellyd
*.
*: Denne innstillingen må tilpasses.
∗: Utstyrsavhengig
Sammendrag av funksjoner
Kameraføler
ADVARSEL
■Før du bruker RSA
Stol ikke kun på RSA-systemet. RSA er et system som støtter føreren ved å
gi informasjon, men erstatter ikke førerens egen sikt og oppmerksomhet.
Kjør forsiktig ved å alltid følge trafikkreglene nøye.
Upassende eller uforsvarlig kjøring kan føre til ulykker.

2364-5. Bruke kjørestøttesystemene
Når kameraføleren gjenkjenner et skilt, vises det i multiinformasjons-
displayet når bilen passerer skiltet.
●Når informasjonen for føreras-
sisteringssystemet blir valgt,
kan maksimalt tre skilt vises.
(→S. 94)
●Når annen informasjon enn for
førerassisteringssystemet blir
valgt, kan et fartsgrenseskilt
eller et opphevingsskilt vises.
(→S. 94)
Forbikjøring forbudt-skilt og
fartsgrenseskilt med tilleggsin-
formasjon vises ikke. Men hvis
andre skilt enn fartsgrenseskilt
gjenkjennes, vises disse under
gjeldende fartsgrenseskilt.
Visning i multiinformasjonsdisplayet

2374-5. Bruke kjørestøttesystemene
4
Kjøring
Følgende typer veiskilt, inkludert elektroniske skilt og blinkende skilt,
gjenkjennes.
*: Hvis blinklyset ikke brukes ved skifte av kjørefelt, vises ikke merket.
Typer gjenkjente veiskilt
Ty p eMultiinformasjonsdisplay
Fartsgrense starter/oppheves
Fartsgrense med
tilleggsinformasjon
(Vises samtidig
med fartsgrensen)
(Visnings-
eksempel)
Våt
Regn
Is
På/av rampe*
Tilleggsinformasjon
finnes
(innhold ikke
gjenkjent)
Forbikjøring forbudt starter/oppheves
Alle opphevet
(Alle forbud er opphevet. Går tilbake til
standard veibestemmelser.)

2384-5. Bruke kjørestøttesystemene
I følgende situasjoner varsler RSA-systemet føreren med et varseldis-
play.
●Når bilens hastighet overstiger terskelen for hastighetsvarsel som
gjelder for fartsgrensen på skiltet som vises i multiinformasjonsdis-
playet, blir fargen på skiltet speilvendt.
●Hvis systemet registrerer at du kjører forbi når et forbikjøring for-
budt-skilt vises i multiinformasjonsdisplayet, blinker skiltet.
■Automatisk avslåing av RSA-skiltvisning
Ett eller flere skilt slås automatisk av i følgende situasjoner.
●Et nytt skilt gjenkjennes ikke på en viss avstand.
●Veien endrer seg med en venstre- eller høyresving e.l.
■Situasjoner der funksjonen kanskje ikke fungerer eller registrerer riktig
I følgende situasjoner fungerer ikke RSA normalt og gjenkjenner kanskje ikke
skilt, viser feil skilt osv. Dette indikerer imidlertid ikke en feil.
●Kameraføleren sitter skjevt på grunn av kraftige støt mot føleren osv.
●Skitt, snø, klistremerker e.l. på frontruten i nærheten av kameraføleren.
●I dårlig vær, f.eks. kraftig regn, tåke, snøvær eller sandstormer
●Lys fra en møtende bil, solen osv. lyser rett inn i kameraføleren.
●Skiltet er skittent, falmet, skjevt eller bøyd, og hvis det er dårlig kontrast på
et elektrisk skilt.
●Hele eller deler av skiltet er skjult av blader, stolper e.l.
●Skiltet er bare synlig for kameraføleren i en kort periode.
●Kjøreomgivelsene (svinger, skifte av kjørefelt osv.) bedømmes feil.
●Selv om det er et skilt som ikke er egnet for gjeldende kjørefelt, finnes et
slikt skilt rett etter at en motorvei deler seg, eller i feltet ved siden av.
●Det er festet klistremerker bak på bilen foran.
●Et skilt som ligner et systemkompatibelt skilt, gjenkjennes.
●Bilen kjøres i et land med annen trafikkretning.
●Fartsgrenseskilt på sideveier kan registreres og vises (hvis det er innen rek-
kevidden til kameraføleren) mens bilen kjører på hovedveien.
●Fartsgrenseskilt på veiene rundt en rundkjøring kan registreres og vises
(hvis de er innen rekkevidden til kameraføleren) når bilen kjører i en rund-
kjøring.
●Hastighetsinformasjonen som vises på måleren og den som vises på navi-
gasjonssystemet (utstyrsavhengig), kan være forskjellige på grunn av at
navigasjonssystemet bruker kartdata.
Varseldisplay
