TOYOTA RAV4 HYBRID 2016 Instruksjoner for bruk (in Norwegian)

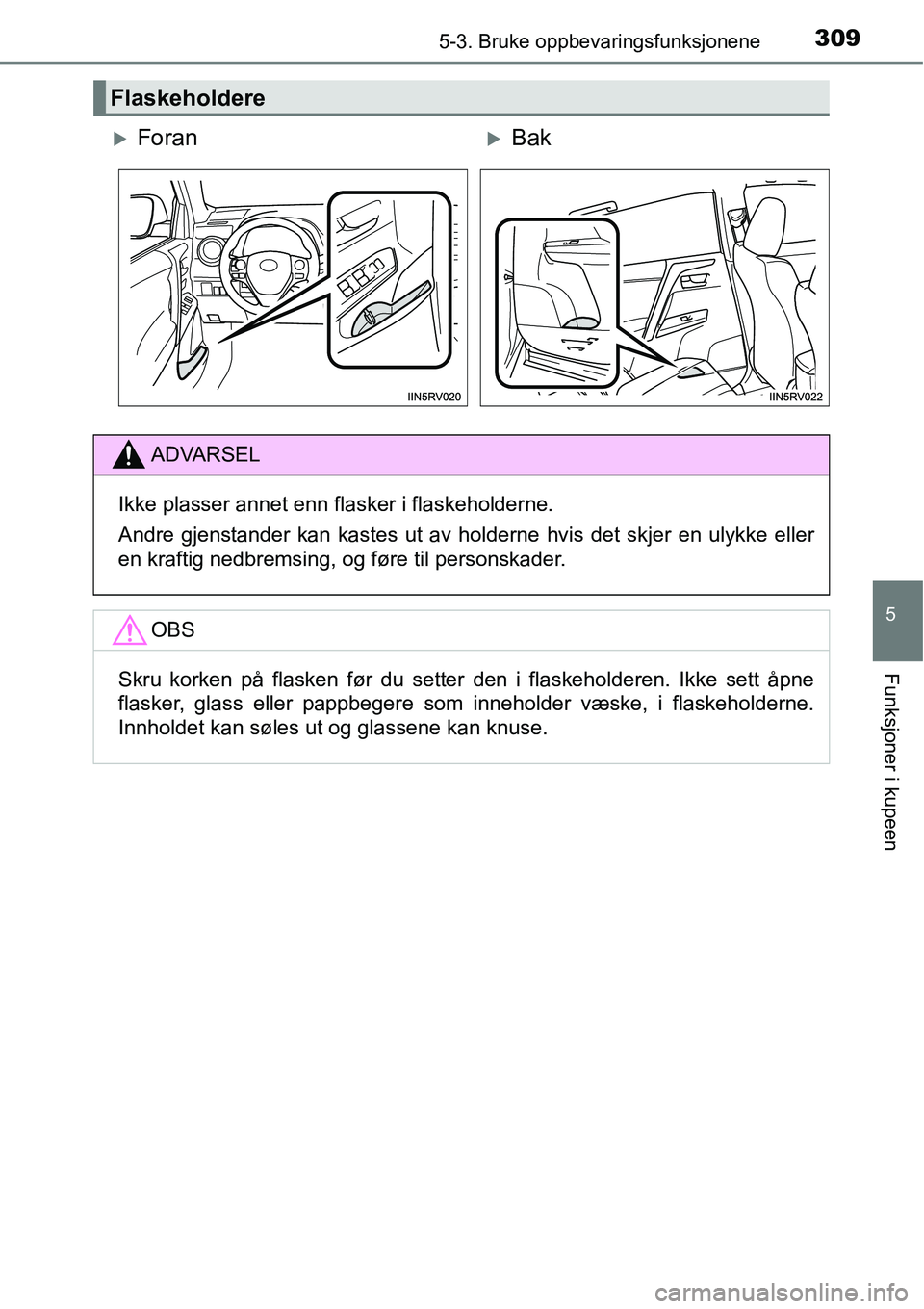

3095-3. Bruke oppbevaringsfunksjonene
5
Funksjoner i kupeen
Flaskeholdere
XForanXBak
ADVARSEL
Ikke plasser annet enn flasker i flaskeholderne.
Andre gjenstander kan kastes ut av holderne hvis det skjer en ulykke eller
en kraftig nedbremsing, og føre til personskader.
OBS
Skru korken på flasken før du setter den i flaskeholderen. Ikke sett åpne
flasker, glass eller pappbegere som inneholder væske, i flaskeholderne.
Innholdet kan søles ut og glassene kan knuse.

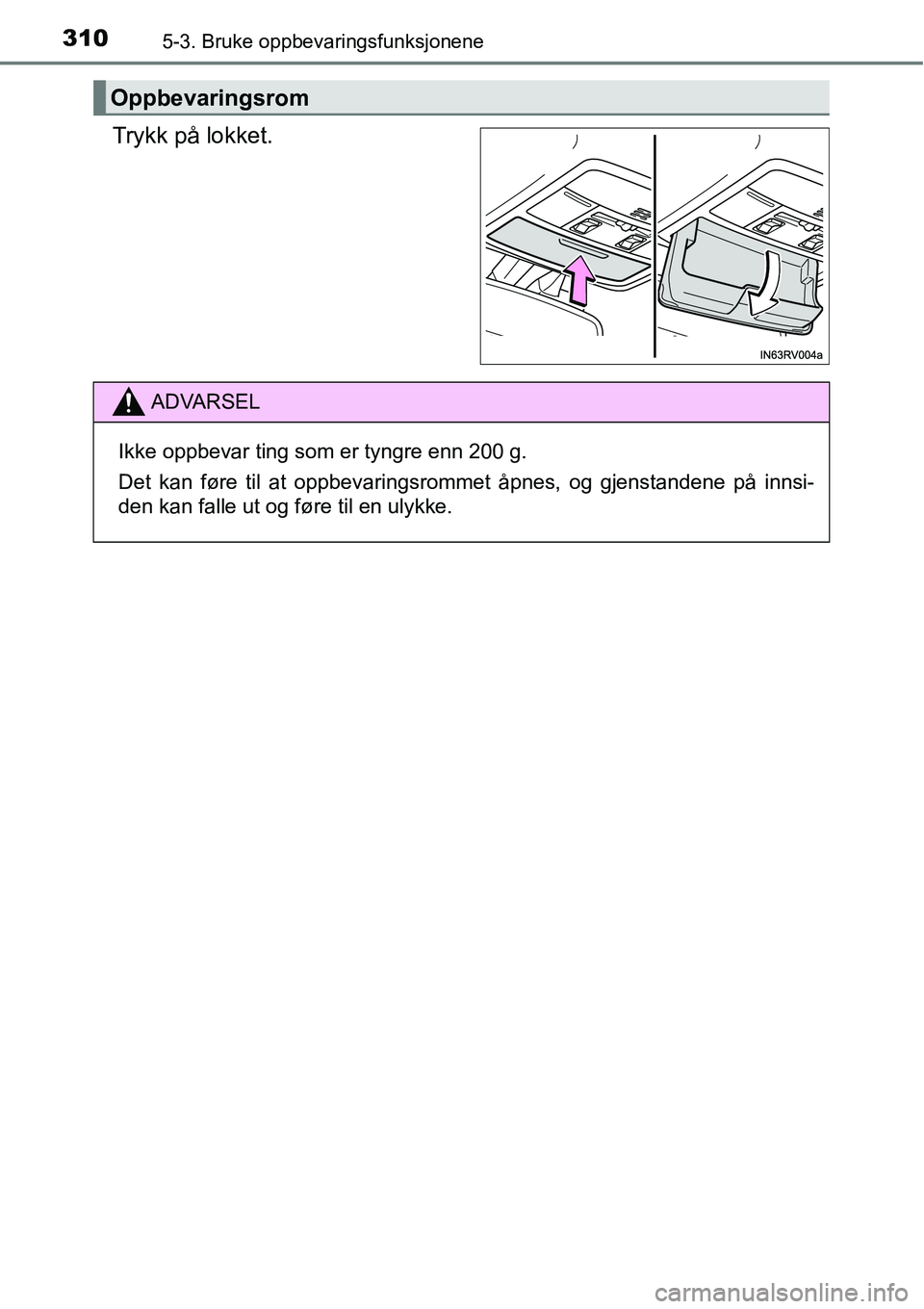

3105-3. Bruke oppbevaringsfunksjonene
Trykk på lokket.
Oppbevaringsrom
ADVARSEL
Ikke oppbevar ting som er tyngre enn 200 g.
Det kan føre til at oppbevaringsrommet åpnes, og gjenstandene på innsi-
den kan falle ut og føre til en ulykke.

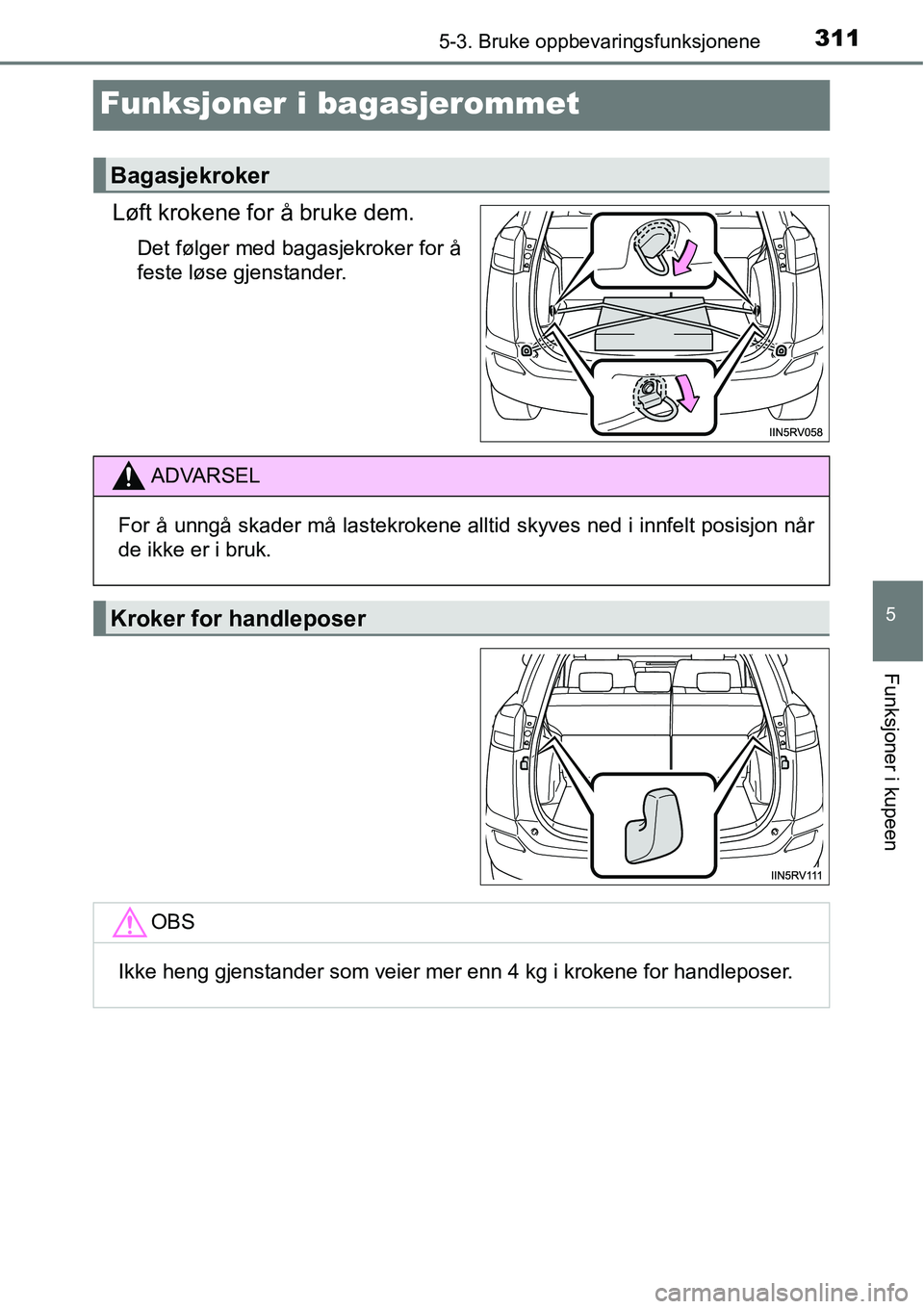

3115-3. Bruke oppbevaringsfunksjonene
5
Funksjoner i kupeen
Funksjoner i bagasjerommet
Løft krokene for å bruke dem.
Det følger med bagasjekroker for å
feste løse gjenstander.
Bagasjekroker
ADVARSEL
For å unngå skader må lastekrokene alltid skyves ned i innfelt posisjon når
de ikke er i bruk.
Kroker for handleposer
OBS
Ikke heng gjenstander som veier mer enn 4 kg i krokene for handleposer.

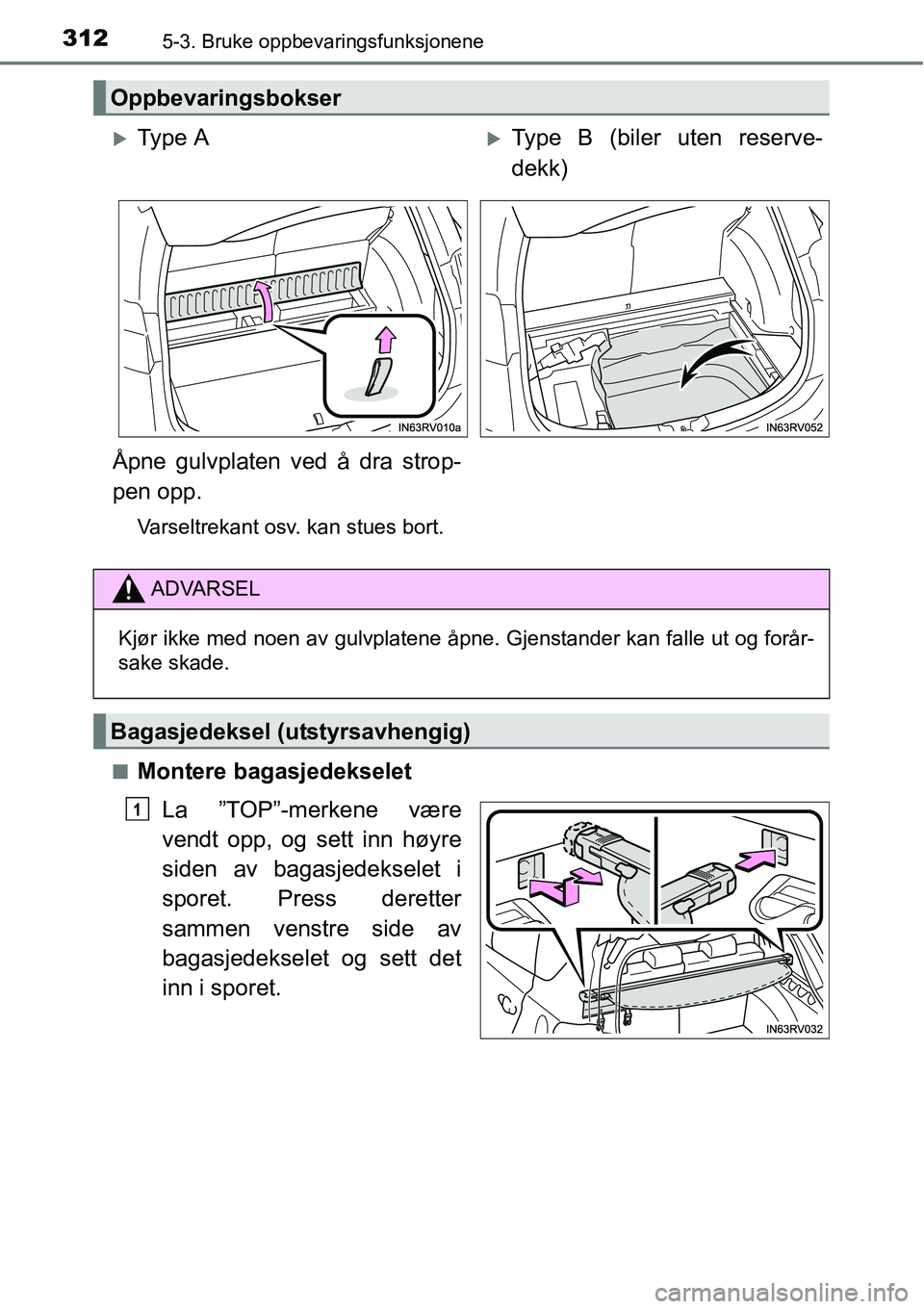

3125-3. Bruke oppbevaringsfunksjonene
■Montere bagasjedekselet
La ”TOP”-merkene være
vendt opp, og sett inn høyre
siden av bagasjedekselet i
sporet. Press deretter
sammen venstre side av
bagasjedekselet og sett det
inn i sporet.
Oppbevaringsbokser
XTy p e AXType B (biler uten reserve-
dekk)
Åpne gulvplaten ved å dra strop-
pen opp.
Varseltrekant osv. kan stues bort.
ADVARSEL
Kjør ikke med noen av gulvplatene åpne. Gjenstander kan falle ut og forår-
sake skade.
Bagasjedeksel (utstyrsavhengig)
1

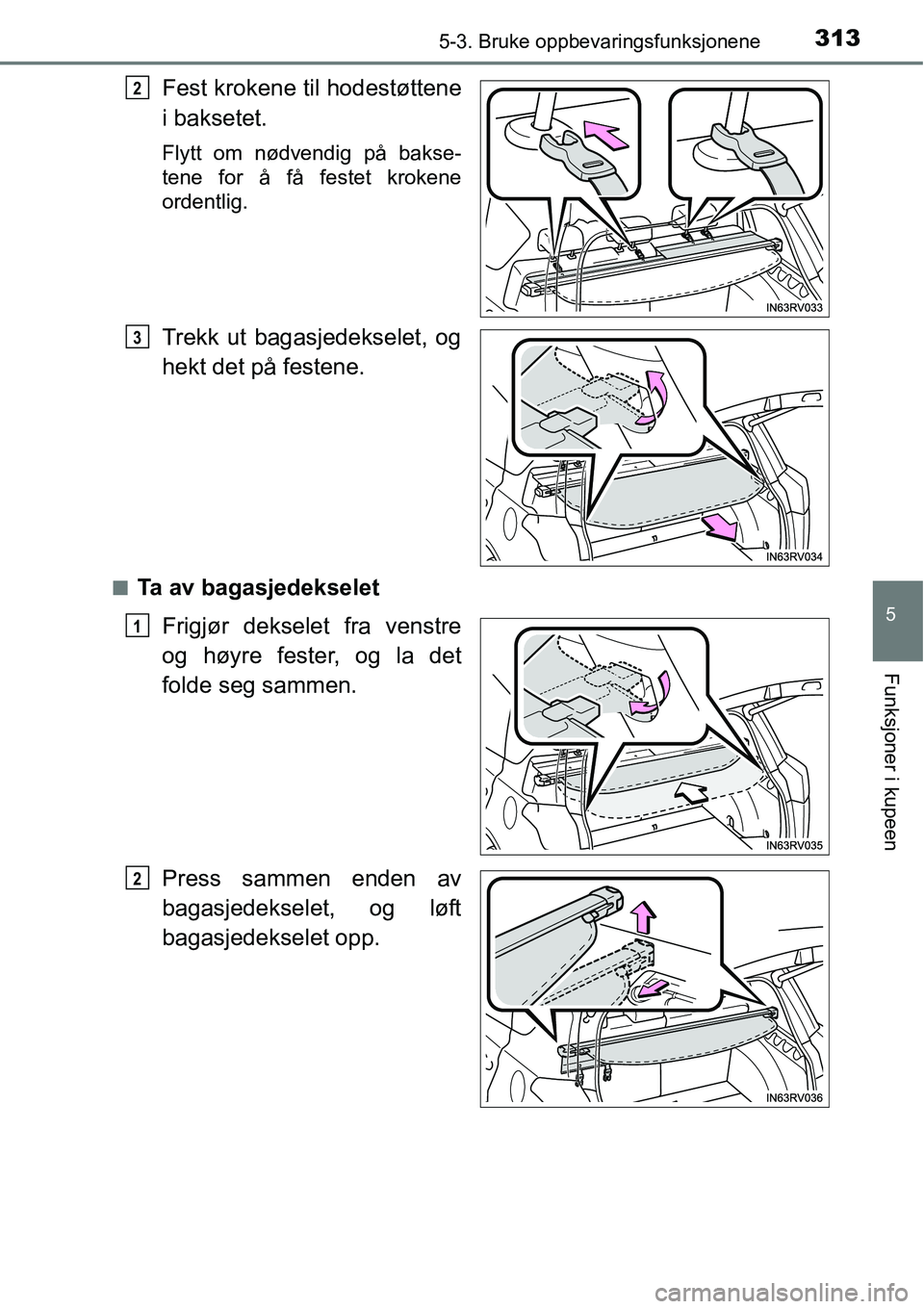

3135-3. Bruke oppbevaringsfunksjonene
5
Funksjoner i kupeen
Fest krokene til hodestøttene
i baksetet.
Flytt om nødvendig på bakse-
tene for å få festet krokene
ordentlig.
Trekk ut bagasjedekselet, og
hekt det på festene.
■Ta av bagasjedekselet
Frigjør dekselet fra venstre
og høyre fester, og la det
folde seg sammen.
Press sammen enden av
bagasjedekselet, og løft
bagasjedekselet opp.
2
3
1
2

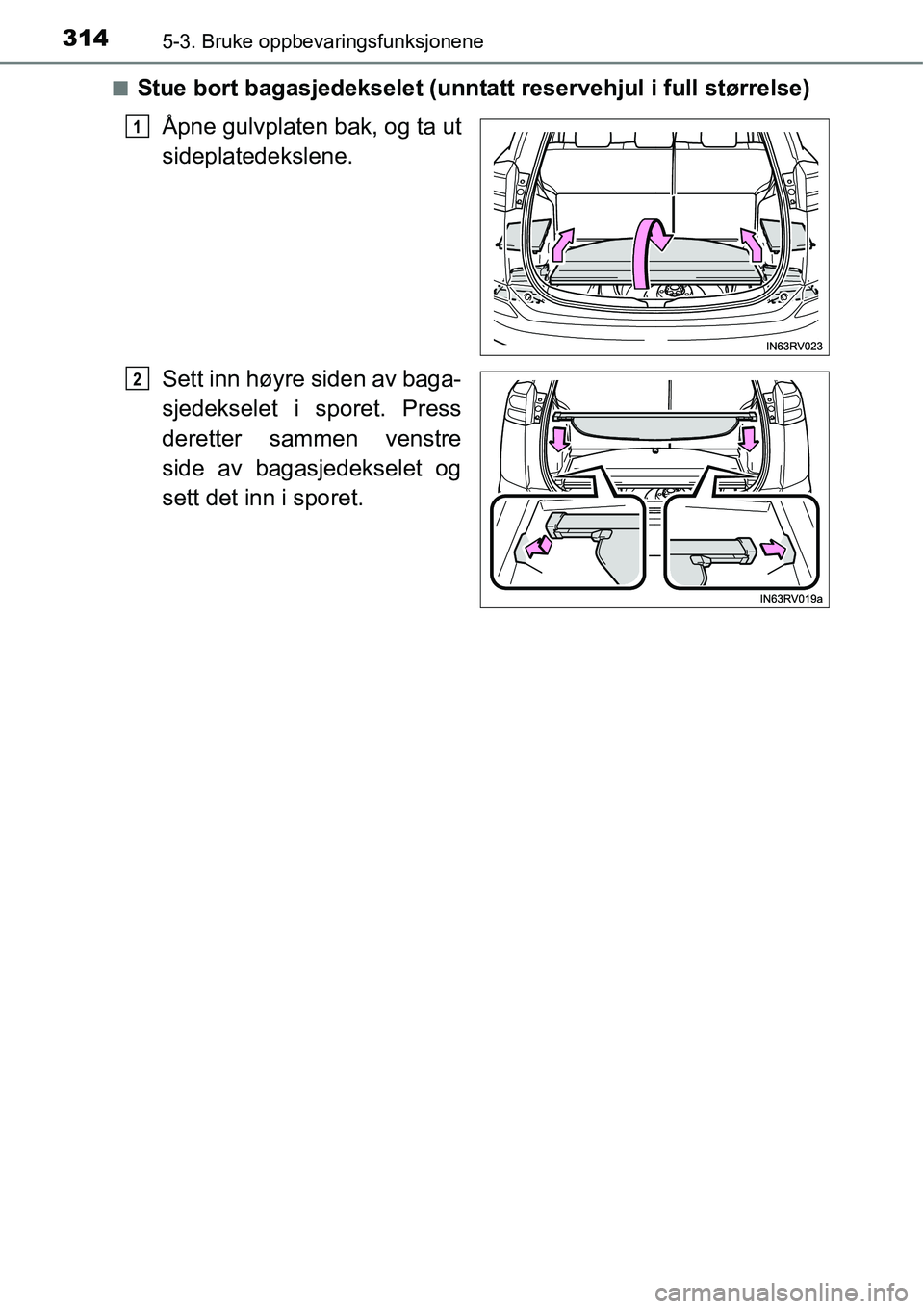

3145-3. Bruke oppbevaringsfunksjonene
■Stue bort bagasjedekselet (unntatt reservehjul i full størrelse)
Åpne gulvplaten bak, og ta ut
sideplatedekslene.
Sett inn høyre siden av baga-
sjedekselet i sporet. Press
deretter sammen venstre
side av bagasjedekselet og
sett det inn i sporet.
1
2

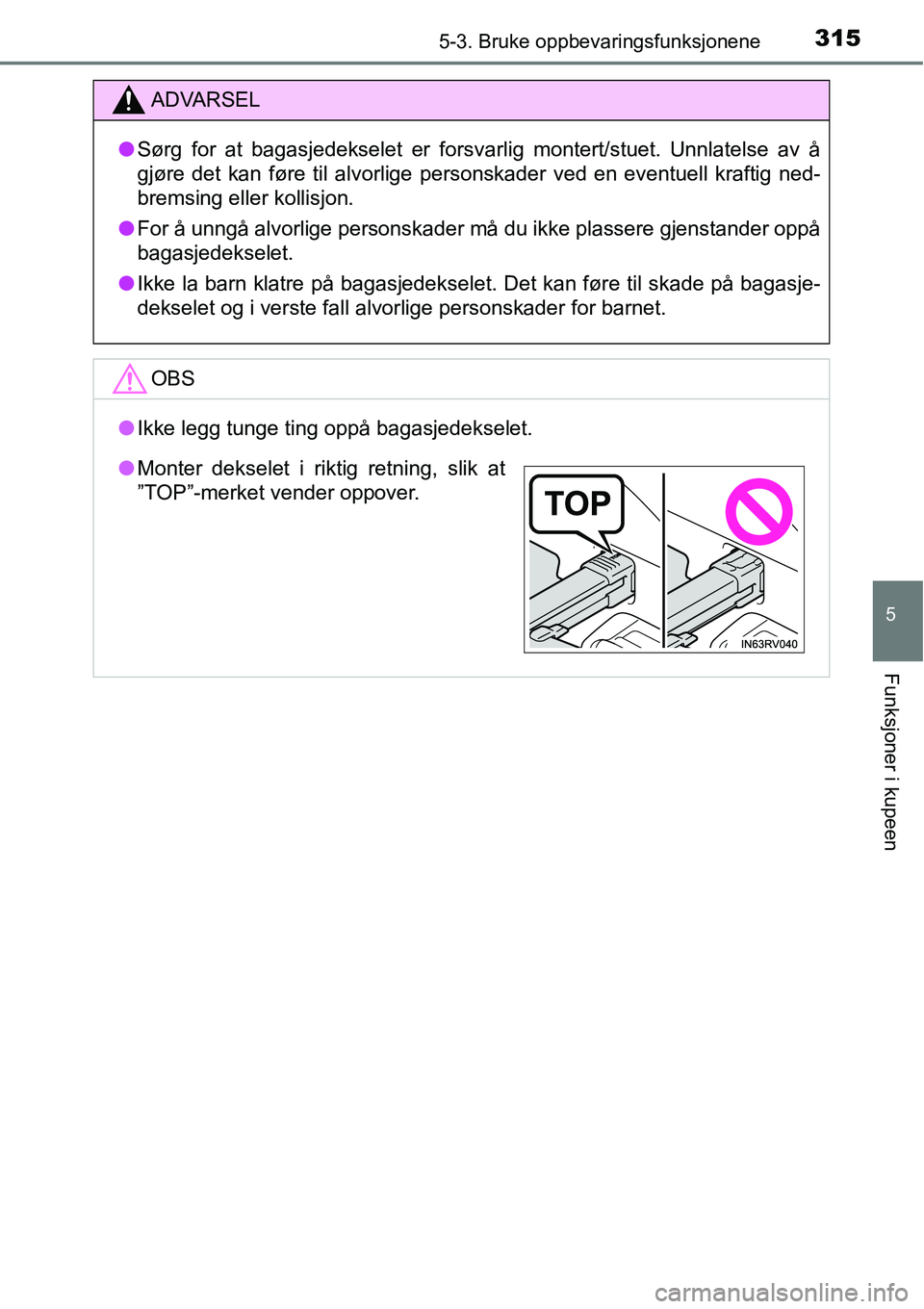

3155-3. Bruke oppbevaringsfunksjonene
5
Funksjoner i kupeen
ADVARSEL
●Sørg for at bagasjedekselet er forsvarlig montert/stuet. Unnlatelse av å
gjøre det kan føre til alvorlige personskader ved en eventuell kraftig ned-
bremsing eller kollisjon.
●For å unngå alvorlige personskader må du ikke plassere gjenstander oppå
bagasjedekselet.
●Ikke la barn klatre på bagasjedekselet. Det kan føre til skade på bagasje-
dekselet og i verste fall alvorlige personskader for barnet.
OBS
●Ikke legg tunge ting oppå bagasjedekselet.
●Monter dekselet i riktig retning, slik at
”TOP”-merket vender oppover.

3165-3. Bruke oppbevaringsfunksjonene
Den faste posisjonen til stengene kan endres for å tilpasses etter stør-
relsen og typen til bagasjen. Bagasjenettet kan også brukes til å for-
hindre at bagasjen faller ut ved å montere en av stengene på et lavere
nivå.
■Monteringsposisjoner
Skyveskinne
Faste posisjoner i øvre nivå
Faste posisjoner i nedre nivå
A
Faste posisjoner i nedre nivå
B
*
*
: Kan ikke brukes på biler med
reservedekk i full størrelse.
Bagasjenett bak (utstyrsavhengig)
1
2
3
4

3175-3. Bruke oppbevaringsfunksjonene
5
Funksjoner i kupeen

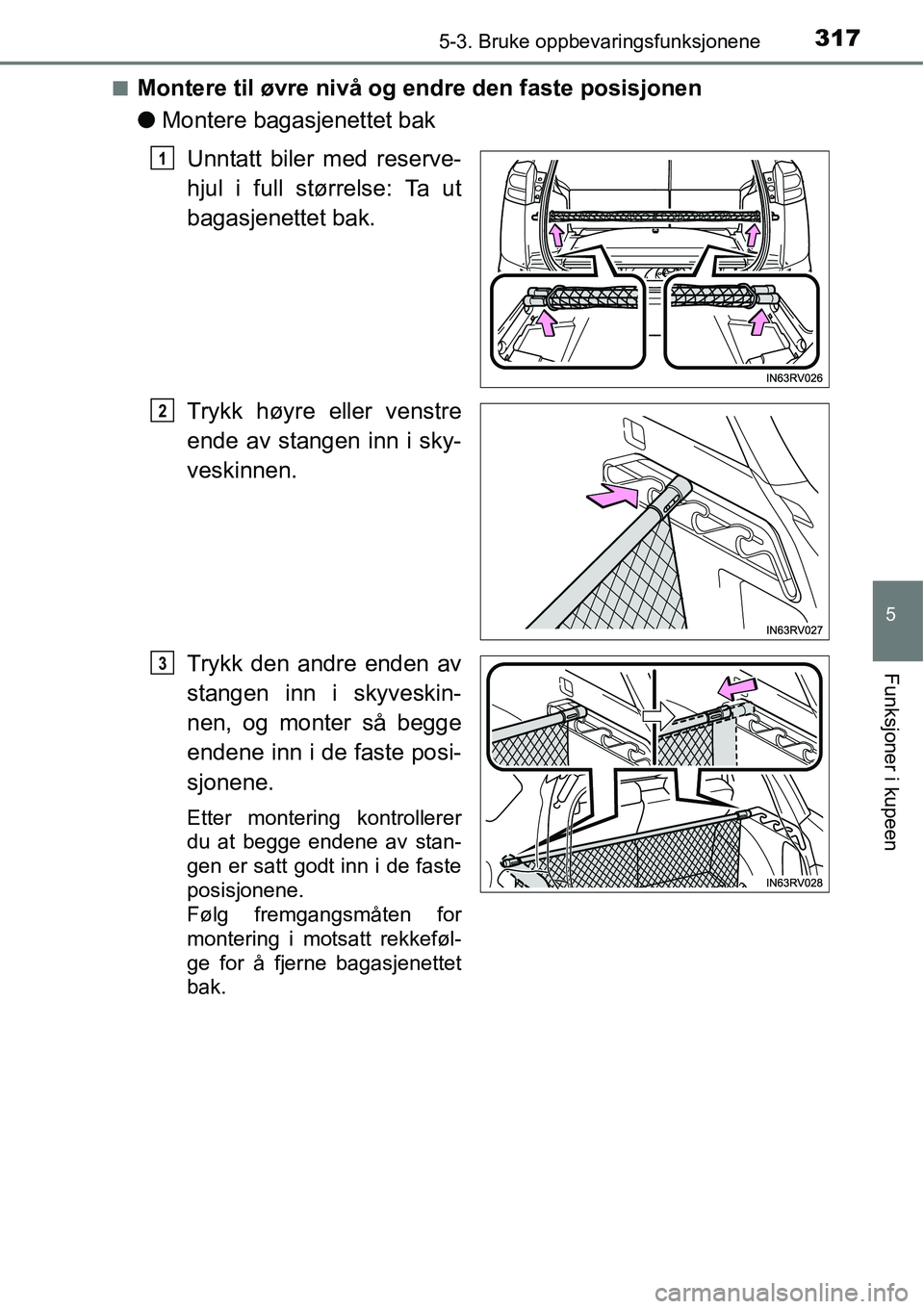

■Montere til øvre nivå og endre den faste posisjonen
●Montere bagasjenettet bak
Unntatt biler med reserve-
hjul i full størrelse: Ta ut
bagasjenettet bak.
Trykk høyre eller venstre
ende av stangen inn i sky-
veskinnen.
Trykk den andre enden av
stangen inn i skyveskin-
nen, og monter så begge
endene inn i de faste posi-
sjonene.
Etter montering kontrollerer
du at begge endene av stan-
gen er satt godt inn i de faste
posisjonene.
Følg fremgangsmåten for
montering i motsatt rekkeføl-
ge for å fjerne bagasjenettet
bak.
1
2
3

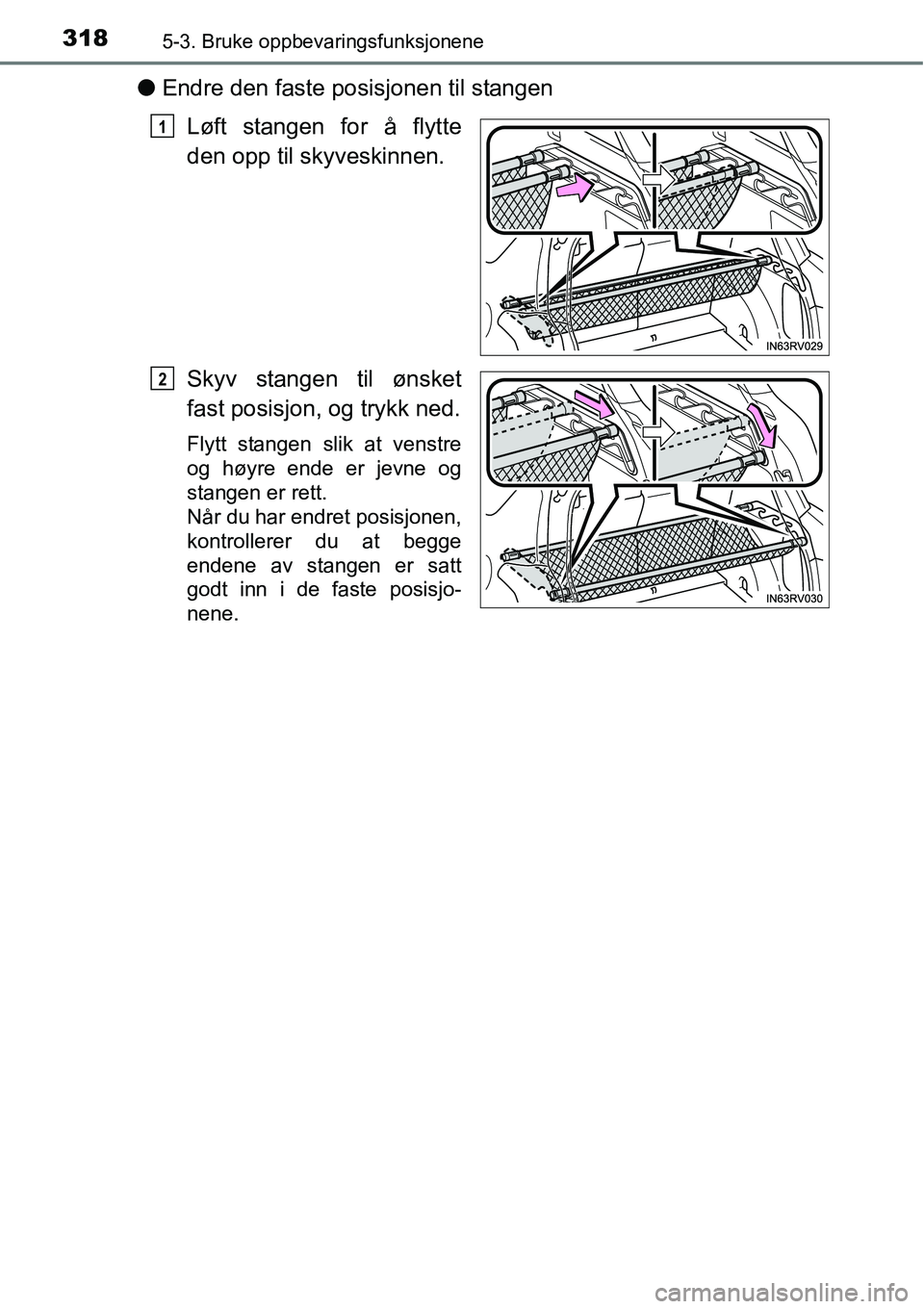

3185-3. Bruke oppbevaringsfunksjonene
●Endre den faste posisjonen til stangen
Løft stangen for å flytte
den opp til skyveskinnen.
Skyv stangen til ønsket
fast posisjon, og trykk ned.
Flytt stangen slik at venstre
og høyre ende er jevne og
stangen er rett.
Når du har endret posisjonen,
kontrollerer du at begge
endene av stangen er satt
godt inn i de faste posisjo-
nene.
1
2
