TOYOTA RAV4 HYBRID 2016 Instruksjoner for bruk (in Norwegian)

3496-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell
Kjølevæskenivået er tilfredsstillende når det står mellom linjene
”FULL” og ”LOW” på beholderen når hybridsystemet er kaldt.
■Ekspansjonstank
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-linjen, må du etterfylle
kjølevæske opp til ”FULL”-linjen.
(→S. 463)
■
Kjølevæskebeholder for strømstyringsenhet
Tanklokk
”FULL”-linje
”LOW”-linje
Hvis nivået er på eller under
”LOW”-linjen, må du etterfylle
kjølevæske opp til ”FULL”-linjen.
(→S. 463)
■Valg av kjølevæske
Bruk kun ”Toyota Super Long Life Coolant” eller tilsvarende kjølevæske med
langvarig organisk syreteknologi basert på etylenglykol uten silikater, aminer,
nitritter og borater.
”Toyota Super Long Life Coolant” er en blanding av 50 % frostvæske og 50 %
avionisert vann. (Minimumstemperatur: –35 °C)
Ta kontakt med en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans for ytterligere informasjon om kjølevæske.
■Hvis kjølevæskenivået synker raskt etter etterfylling
Kontroller radiatoren, slanger, lokk på kjølevæskebeholder for motor/strøm-
styringsenhet, avtappingskran og vannpumpe visuelt.
Hvis du ikke finner noen lekkasje, må du få en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans til å teste lokket og
kontrollere for lekkasjer i kjølesystemet.
Kjølevæske
1
2
3
1
2
3

3506-3. Vedlikehold du kan gjøre selv

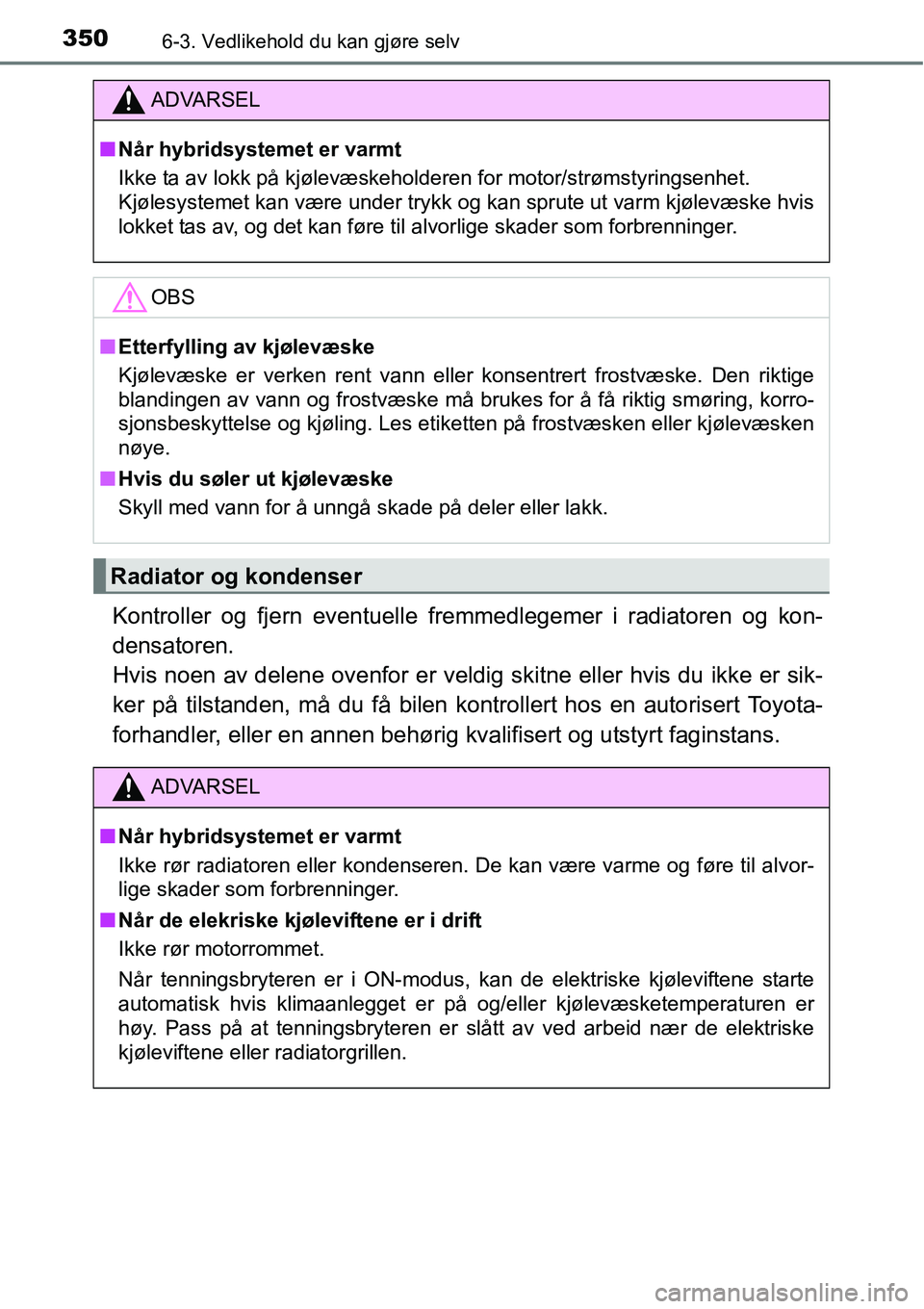

Kontroller og fjern eventuelle fremmedlegemer i radiatoren og kon-
densatoren.
Hvis noen av delene ovenfor er veldig skitne eller hvis du ikke er sik-
ker på tilstanden, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
ADVARSEL
■Når hybridsystemet er varmt
Ikke ta av lokk på kjølevæskeholderen for motor/strømstyringsenhet.
Kjølesystemet kan være under trykk og kan sprute ut varm kjølevæske hvis
lokket tas av, og det kan føre til alvorlige skader som forbrenninger.
OBS
■Etterfylling av kjølevæske
Kjølevæske er verken rent vann eller konsentrert frostvæske. Den riktige
blandingen av vann og frostvæske må brukes for å få riktig smøring, korro-
sjonsbeskyttelse og kjøling. Les etiketten på frostvæsken eller kjølevæsken
nøye.
■Hvis du søler ut kjølevæske
Skyll med vann for å unngå skade på deler eller lakk.
Radiator og kondenser
ADVARSEL
■Når hybridsystemet er varmt
Ikke rør radiatoren eller kondenseren. De kan være varme og føre til alvor-
lige skader som forbrenninger.
■Når de elekriske kjøleviftene er i drift
Ikke rør motorrommet.
Når tenningsbryteren er i ON-modus, kan de elektriske kjøleviftene starte
automatisk hvis klimaanlegget er på og/eller kjølevæsketemperaturen er
høy. Pass på at tenningsbryteren er slått av ved arbeid nær de elektriske
kjøleviftene eller radiatorgrillen.

3516-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell
XUten nivåmåler
Hvis en av spylerne ikke fungerer
eller varselmeldingen vises i multi-
informasjonsdisplayet, kan spyler-
tanken være tom. Etterfyll
spylervæske.
XMed nivåmåler
Hvis spylervæskenivået er på eller
under ”LOW” (minimum), må du
fylle på spylervæske.
■Bruk av måleren (utstyrsavhengig)
Spylervæske
Du kan kontrollere spylervæskenivået ved
å sjekke posisjonen til nivået på hullene
dekket med væske i måleren.
Hvis nivået faller under det andre hullet
fra bunnen (i ”LOW”-posisjon (lav)), skal
du fylle på spylervæske.
Gjeldende
væskenivå

3526-3. Vedlikehold du kan gjøre selv

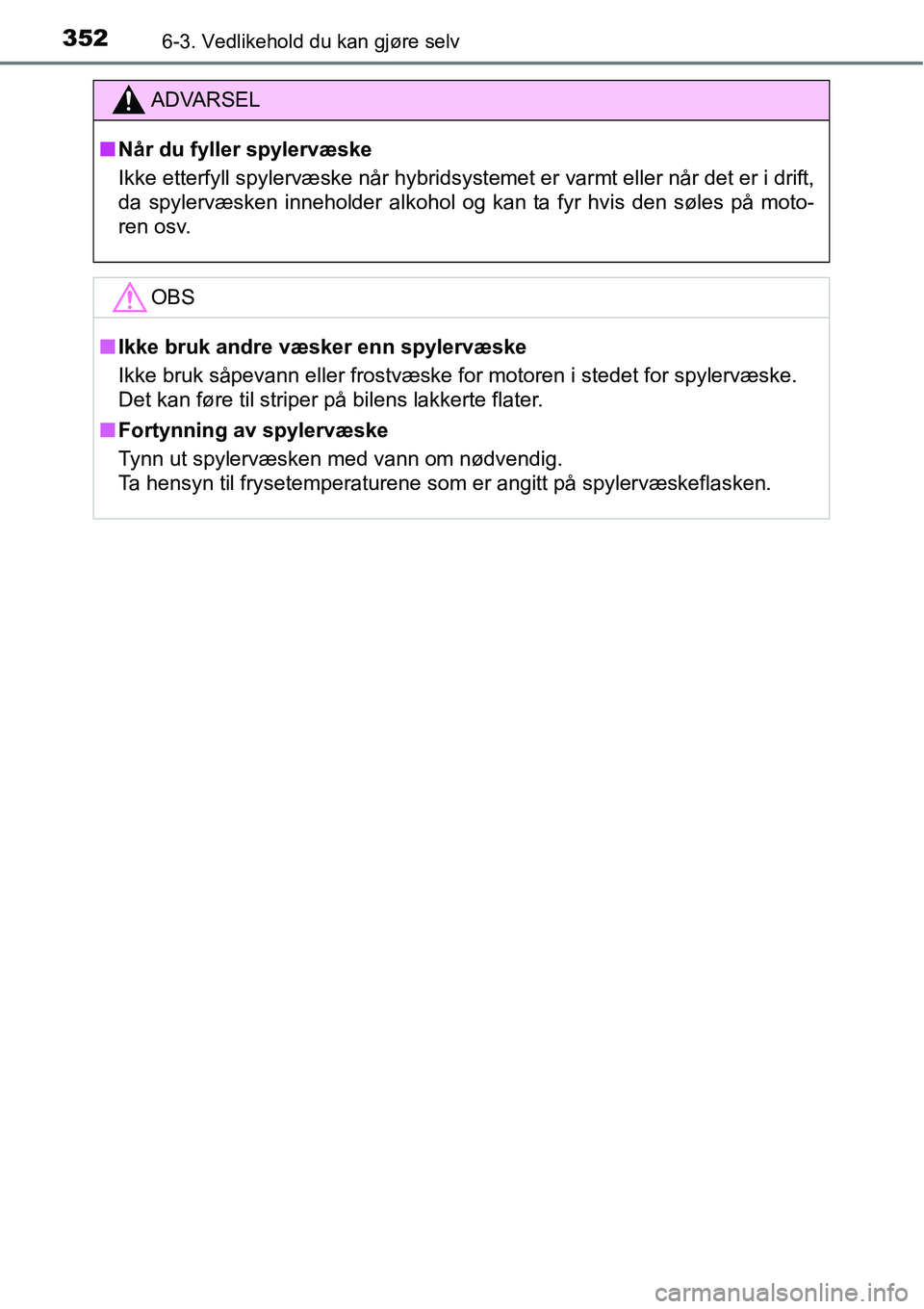

ADVARSEL
■Når du fyller spylervæske
Ikke etterfyll spylervæske når hybridsystemet er varmt eller når det er i drift,
da spylervæsken inneholder alkohol og kan ta fyr hvis den søles på moto-
ren osv.
OBS
■Ikke bruk andre væsker enn spylervæske
Ikke bruk såpevann eller frostvæske for motoren i stedet for spylervæske.
Det kan føre til striper på bilens lakkerte flater.
■Fortynning av spylervæske
Tynn ut spylervæsken med vann om nødvendig.
Ta hensyn til frysetemperaturene som er angitt på spylervæskeflasken.

3536-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell

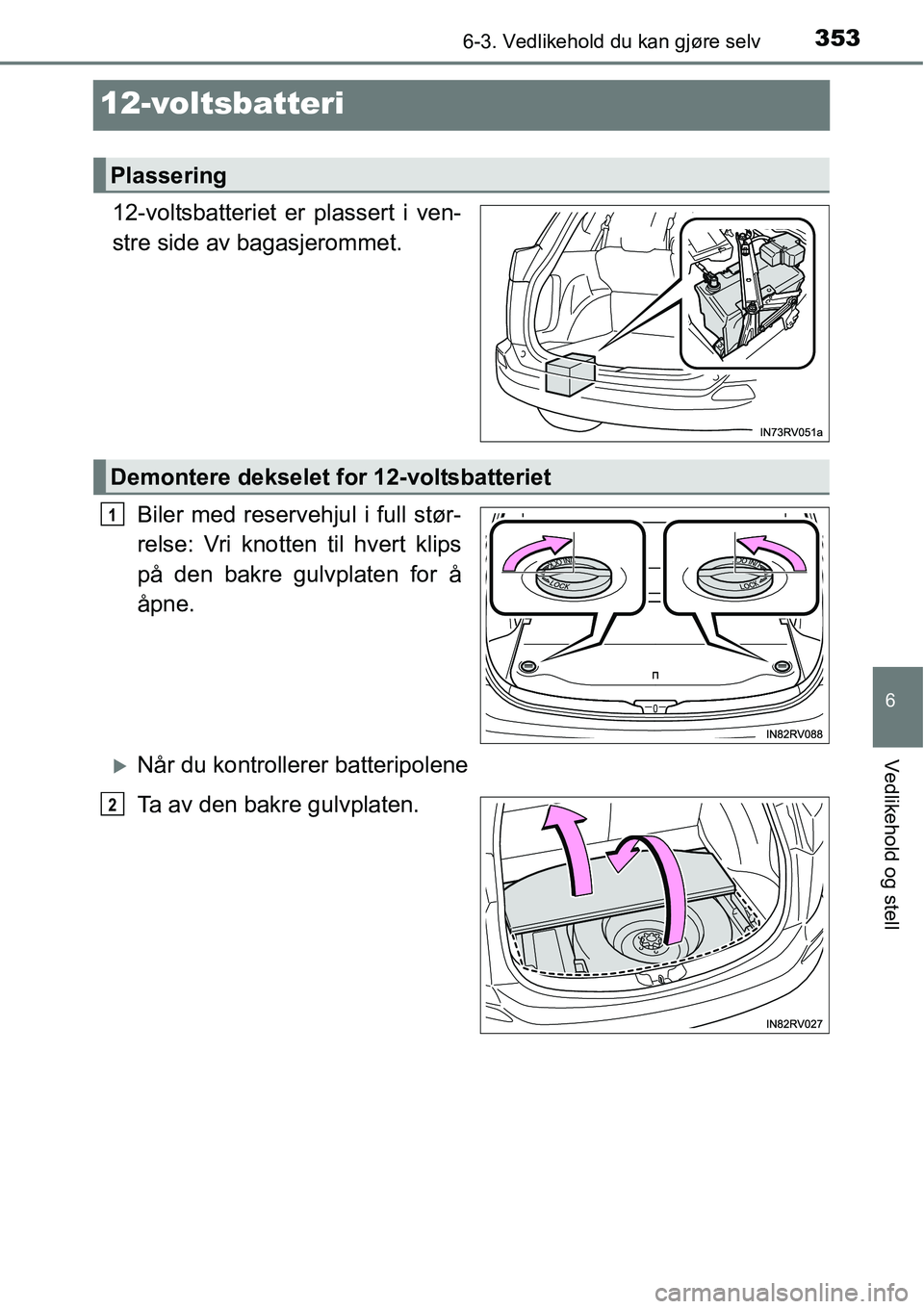

12-voltsbatteri
12-voltsbatteriet er plassert i ven-
stre side av bagasjerommet.
Biler med reservehjul i full stør-
relse: Vri knotten til hvert klips
på den bakre gulvplaten for å
åpne.
XNår du kontrollerer batteripolene
Ta av den bakre gulvplaten.
Plassering
Demontere dekselet for 12-voltsbatteriet
1
2

3546-3. Vedlikehold du kan gjøre selv

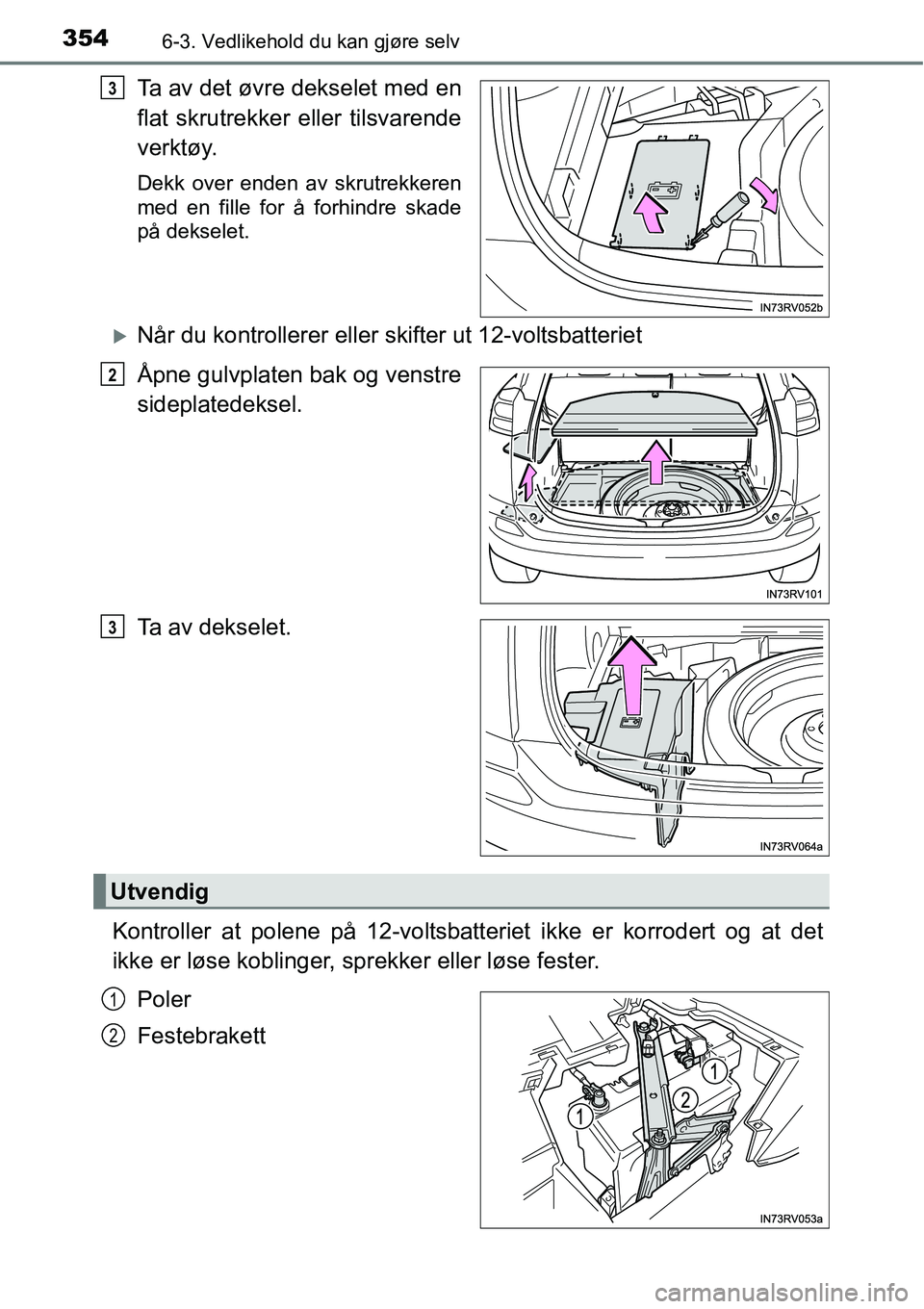

Ta av det øvre dekselet med en
flat skrutrekker eller tilsvarende
verktøy.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade
på dekselet.
XNår du kontrollerer eller skifter ut 12-voltsbatteriet
Åpne gulvplaten bak og venstre
sideplatedeksel.
Ta av dekselet.
Kontroller at polene på 12-voltsbatteriet ikke er korrodert og at det
ikke er løse koblinger, sprekker eller løse fester.
Poler
Festebrakett
3
2
3
Utvendig
1
2

3556-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell

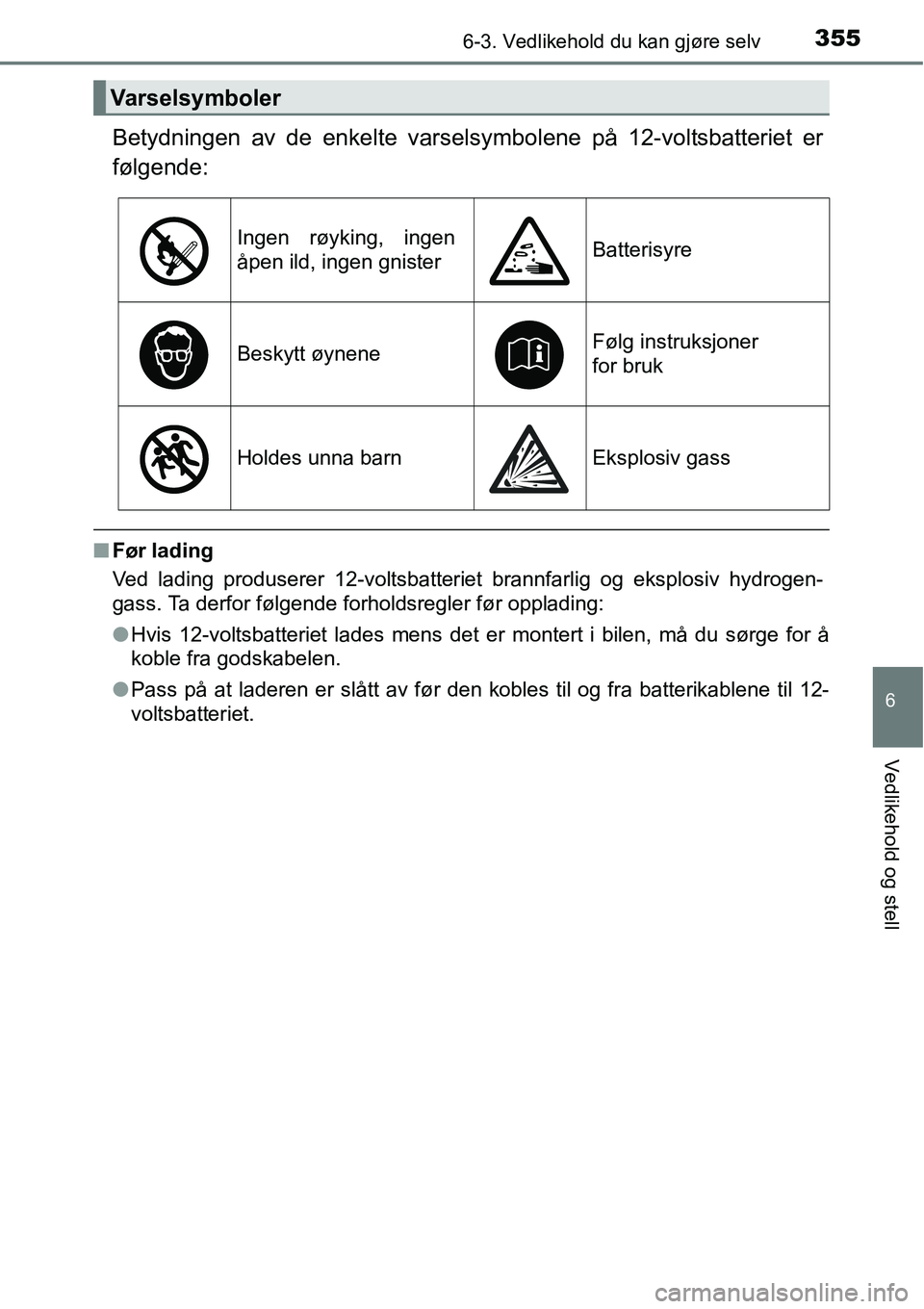

Betydningen av de enkelte varselsymbolene på 12-voltsbatteriet er
følgende:
■Før lading
Ved lading produserer 12-voltsbatteriet brannfarlig og eksplosiv hydrogen-
gass. Ta derfor følgende forholdsregler før opplading:
●Hvis 12-voltsbatteriet lades mens det er montert i bilen, må du sørge for å
koble fra godskabelen.
●Pass på at laderen er slått av før den kobles til og fra batterikablene til 12-
voltsbatteriet.
Varselsymboler
Ingen røyking, ingen
åpen ild, ingen gnisterBatterisyre
Beskytt øyneneFølg instruksjoner
for bruk
Holdes unna barnEksplosiv gass

3566-3. Vedlikehold du kan gjøre selv

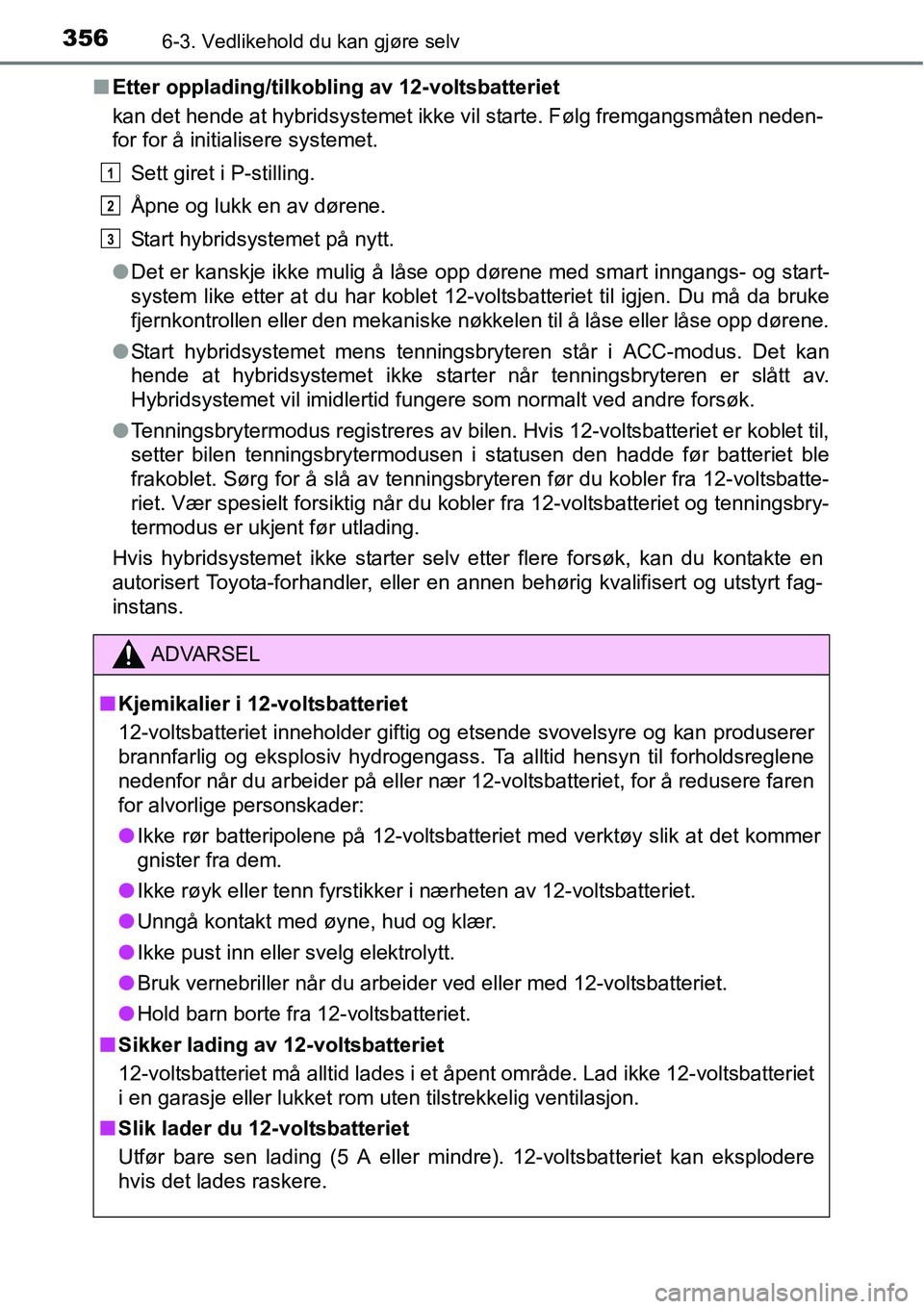

■Etter opplading/tilkobling av 12-voltsbatteriet
kan det hende at hybridsystemet ikke vil starte. Følg fremgangsmåten neden-
for for å initialisere systemet.
Sett giret i P-stilling.
Åpne og lukk en av dørene.
Start hybridsystemet på nytt.
●Det er kanskje ikke mulig å låse opp dørene med smart inngangs- og start-
system like etter at du har koblet 12-voltsbatteriet til igjen. Du må da bruke
fjernkontrollen eller den mekaniske nøkkelen til å låse eller låse opp dørene.
●Start hybridsystemet mens tenningsbryteren står i ACC-modus. Det kan
hende at hybridsystemet ikke starter når tenningsbryteren er slått av.
Hybridsystemet vil imidlertid fungere som normalt ved andre forsøk.
●Tenningsbrytermodus registreres av bilen. Hvis 12-voltsbatteriet er koblet til,
setter bilen tenningsbrytermodusen i statusen den hadde før batteriet ble
frakoblet. Sørg for å slå av tenningsbryteren før du kobler fra 12-voltsbatte-
riet. Vær spesielt forsiktig når du kobler fra 12-voltsbatteriet og tenningsbry-
termodus er ukjent før utlading.
Hvis hybridsystemet ikke starter selv etter flere forsøk, kan du kontakte en
autorisert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt fag-
instans.
ADVARSEL
■Kjemikalier i 12-voltsbatteriet
12-voltsbatteriet inneholder giftig og etsende svovelsyre og kan produserer
brannfarlig og eksplosiv hydrogengass. Ta alltid hensyn til forholdsreglene
nedenfor når du arbeider på eller nær 12-voltsbatteriet, for å redusere faren
for alvorlige personskader:
●Ikke rør batteripolene på 12-voltsbatteriet med verktøy slik at det kommer
gnister fra dem.
●Ikke røyk eller tenn fyrstikker i nærheten av 12-voltsbatteriet.
●Unngå kontakt med øyne, hud og klær.
●Ikke pust inn eller svelg elektrolytt.
●Bruk vernebriller når du arbeider ved eller med 12-voltsbatteriet.
●Hold barn borte fra 12-voltsbatteriet.
■Sikker lading av 12-voltsbatteriet
12-voltsbatteriet må alltid lades i et åpent område. Lad ikke 12-voltsbatteriet
i en garasje eller lukket rom uten tilstrekkelig ventilasjon.
■Slik lader du 12-voltsbatteriet
Utfør bare sen lading (5 A eller mindre). 12-voltsbatteriet kan eksplodere
hvis det lades raskere.
1
2
3

3576-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell

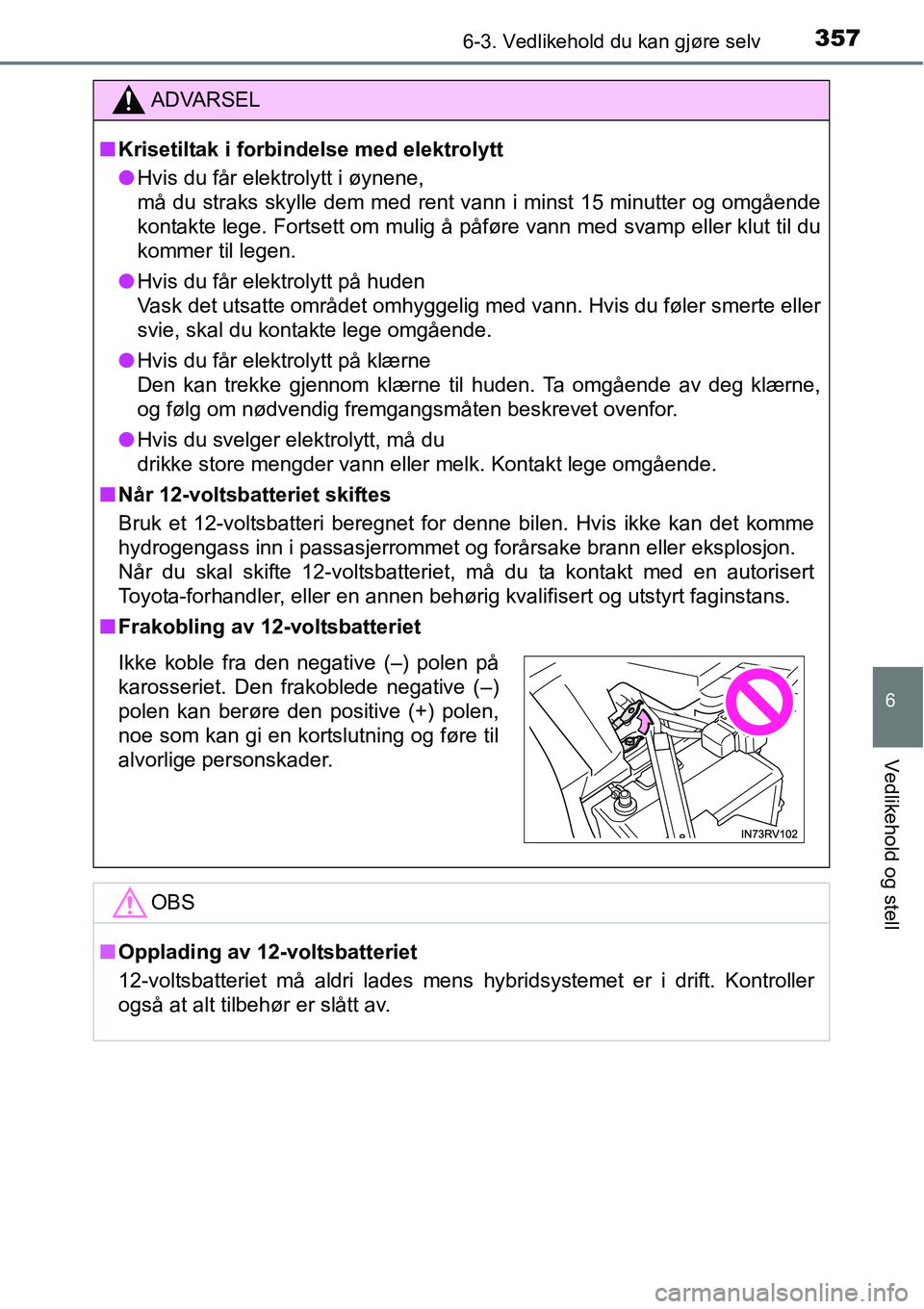

ADVARSEL
■Krisetiltak i forbindelse med elektrolytt
●Hvis du får elektrolytt i øynene,
må du straks skylle dem med rent vann i minst 15 minutter og omgående
kontakte lege. Fortsett om mulig å påføre vann med svamp eller klut til du
kommer til legen.
●Hvis du får elektrolytt på huden
Vask det utsatte området omhyggelig med vann. Hvis du føler smerte eller
svie, skal du kontakte lege omgående.
●Hvis du får elektrolytt på klærne
Den kan trekke gjennom klærne til huden. Ta omgående av deg klærne,
og følg om nødvendig fremgangsmåten beskrevet ovenfor.
●Hvis du svelger elektrolytt, må du
drikke store mengder vann eller melk. Kontakt lege omgående.
■Når 12-voltsbatteriet skiftes
Bruk et 12-voltsbatteri beregnet for denne bilen. Hvis ikke kan det komme
hydrogengass inn i passasjerrommet og forårsake brann eller eksplosjon.
Når du skal skifte 12-voltsbatteriet, må du ta kontakt med en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
■Frakobling av 12-voltsbatteriet
OBS
■Opplading av 12-voltsbatteriet
12-voltsbatteriet må aldri lades mens hybridsystemet er i drift. Kontroller
også at alt tilbehør er slått av.
Ikke koble fra den negative (–) polen på
karosseriet. Den frakoblede negative (–)
polen kan berøre den positive (+) polen,
noe som kan gi en kortslutning og føre til
alvorlige personskader.

3586-3. Vedlikehold du kan gjøre selv

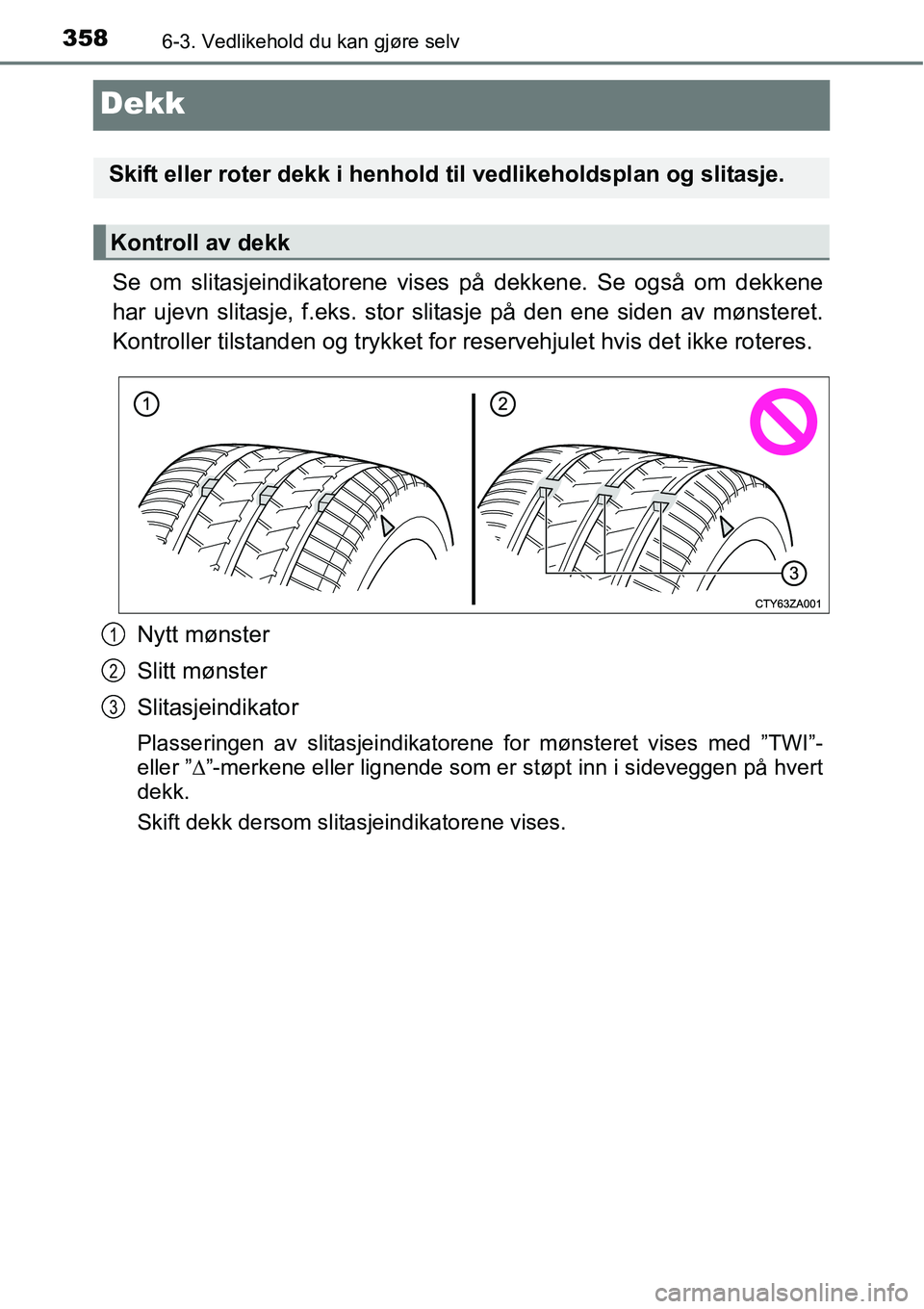

Dekk
Se om slitasjeindikatorene vises på dekkene. Se også om dekkene
har ujevn slitasje, f.eks. stor slitasje på den ene siden av mønsteret.
Kontroller tilstanden og trykket for reservehjulet hvis det ikke roteres.
Nytt mønster
Slitt mønster
Slitasjeindikator
Plasseringen av slitasjeindikatorene for mønsteret vises med ”TWI”-
eller ”Δ”-merkene eller lignende som er støpt inn i sideveggen på hvert
dekk.
Skift dekk dersom slitasjeindikatorene vises.
Skift eller roter dekk i henhold til vedlikeholdsplan og slitasje.
Kontroll av dekk
1
2
3
