TOYOTA RAV4 HYBRID 2016 Instruksjoner for bruk (in Norwegian)

3796-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell
■Etter at en sikring er skiftet
●Hvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. (→S. 380)
●Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
■Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
■Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
■Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
●Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
●Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
●Ikke gjør endringer på sikringene eller sikringsboksene.
■Sikringsboks nær strømstyringsenhet
Du må aldri kontrollere eller skifte ut sikringene da det er høyspenningsde-
ler og ledningsnett nær sikringsboksen.
Dette kan forårsake elektrisk støt som resulterer i alvorlige personskader.
OBS
■Før du skifter sikringer
La en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans finne årsaken til overbelastningen og få bilen reparert så
snart som mulig.

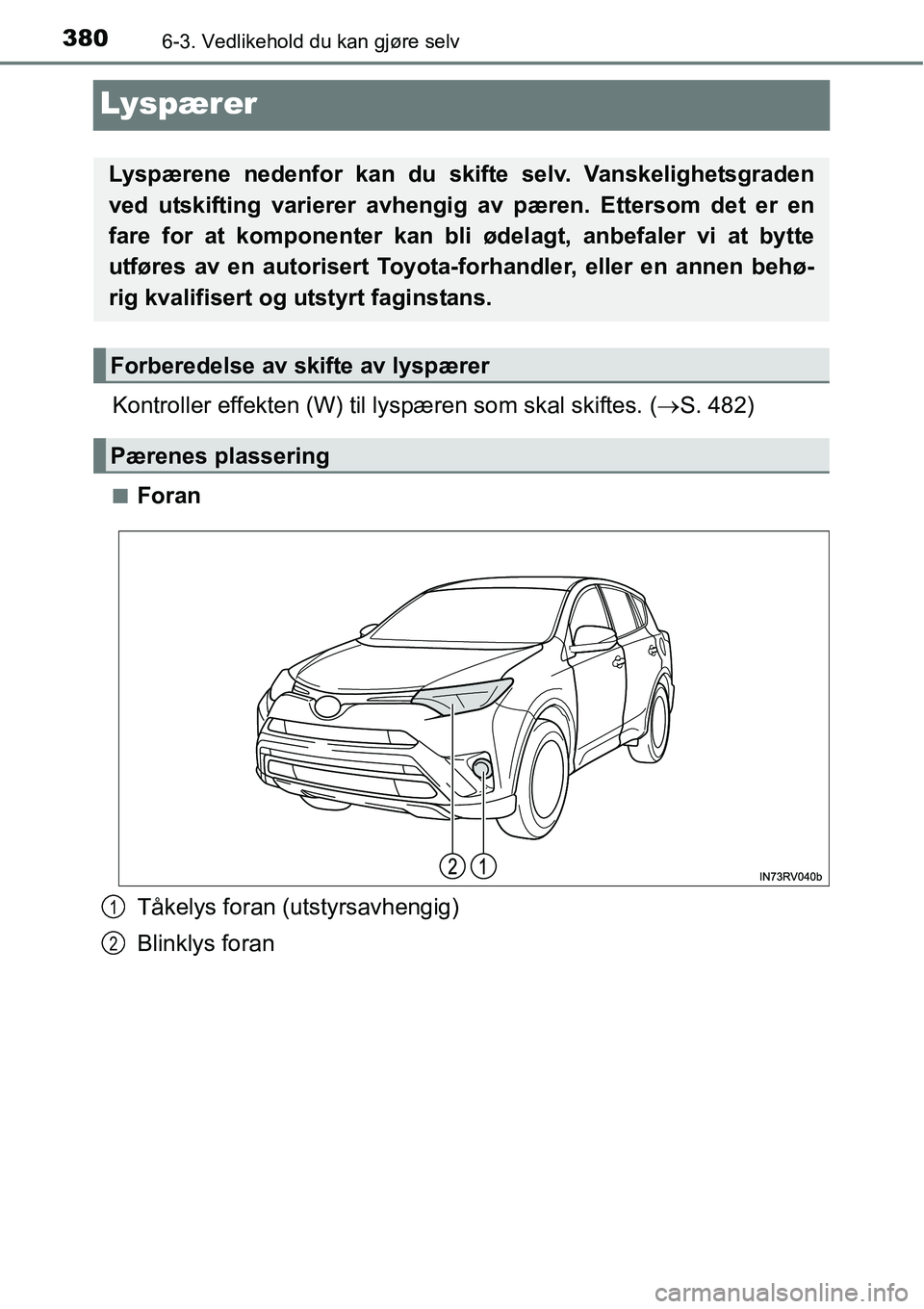

3806-3. Vedlikehold du kan gjøre selv
Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. (→S. 482)
■Foran
Tåkelys foran (utstyrsavhengig)
Blinklys foran
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
Forberedelse av skifte av lyspærer
Pærenes plassering
1
2

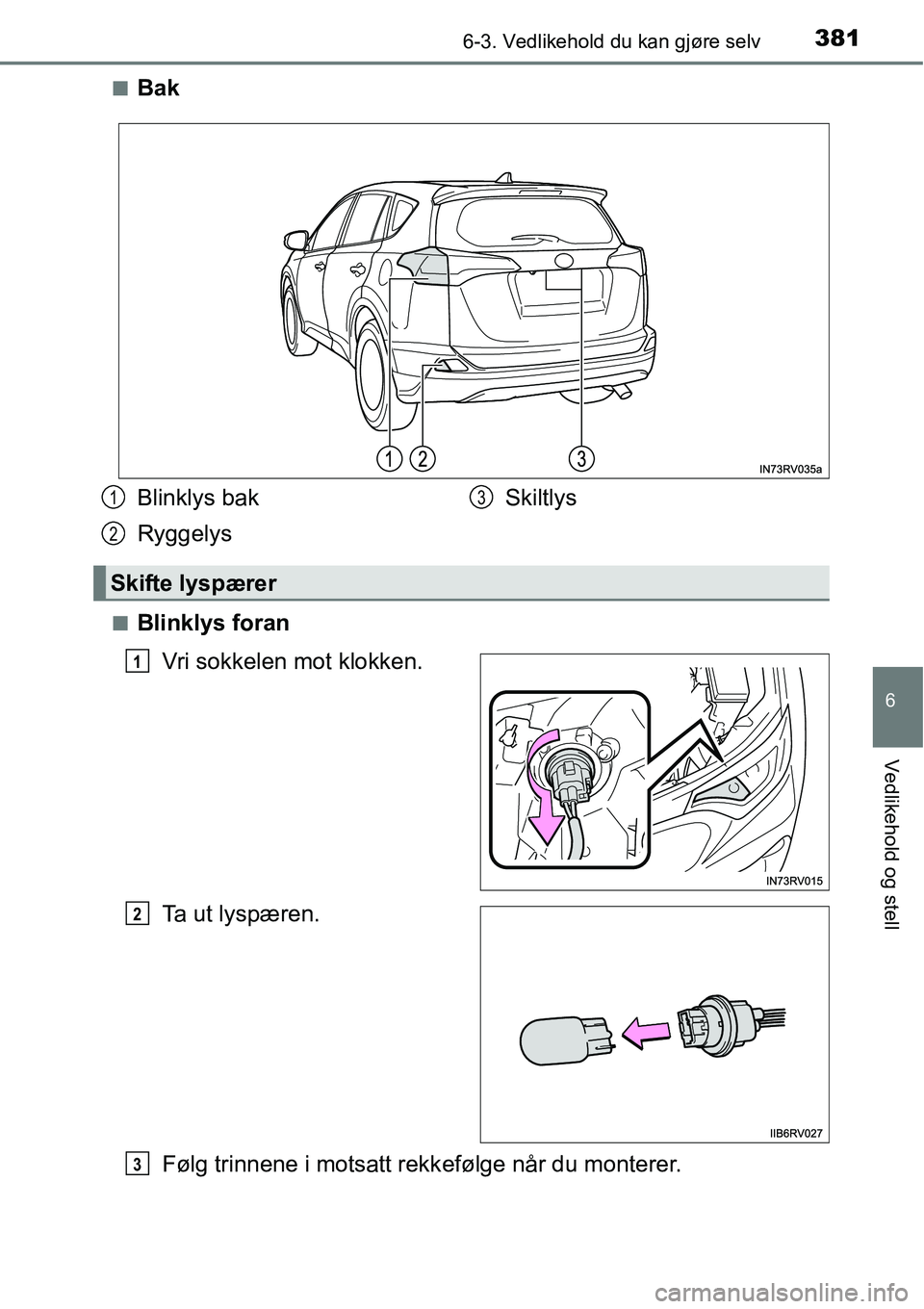

3816-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell
■Bak
■Blinklys foran
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
Blinklys bak
RyggelysSkiltlys
Skifte lyspærer
1
2
3
1
2
3

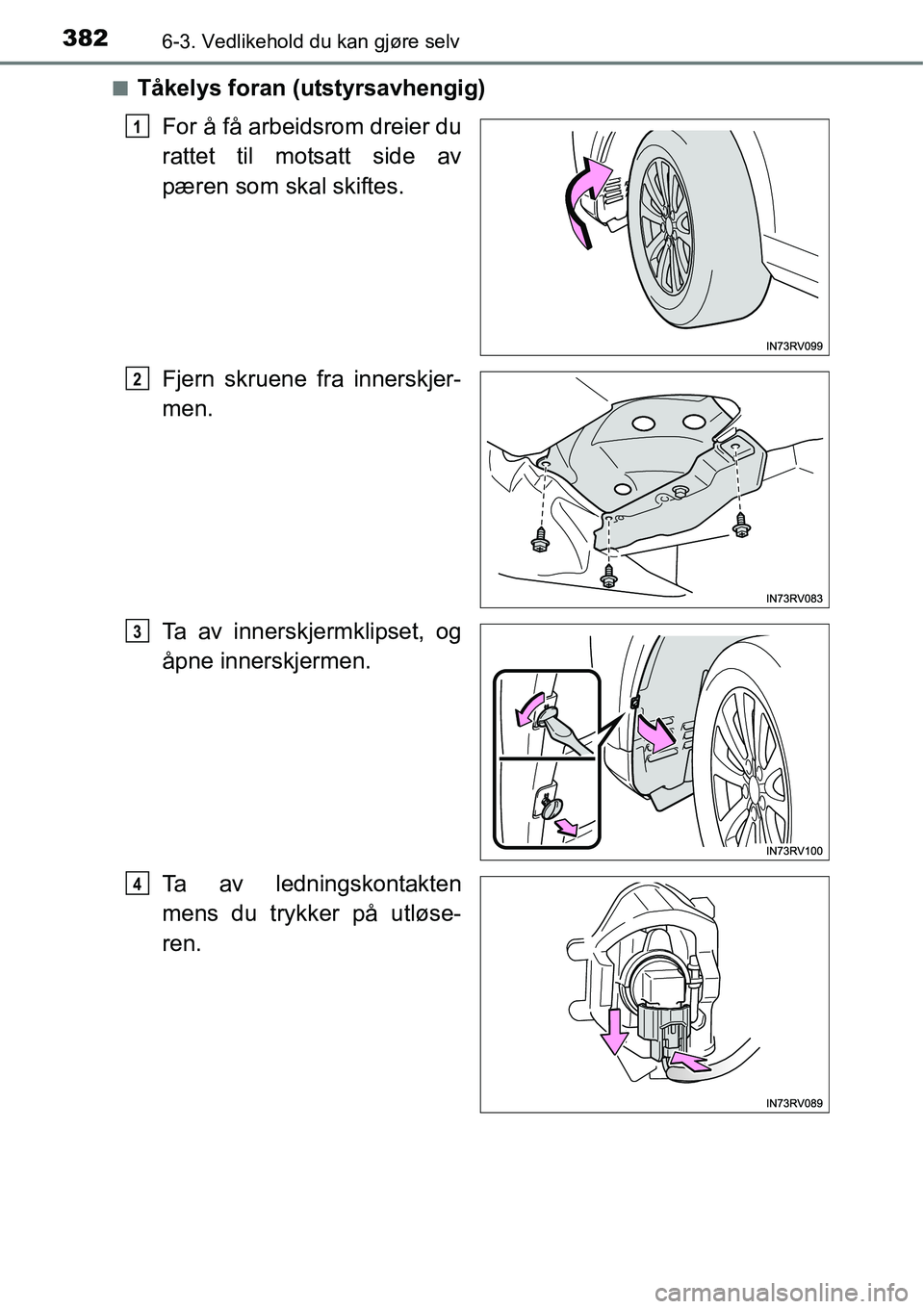

3826-3. Vedlikehold du kan gjøre selv
■Tåkelys foran (utstyrsavhengig)
For å få arbeidsrom dreier du
rattet til motsatt side av
pæren som skal skiftes.
Fjern skruene fra innerskjer-
men.
Ta av innerskjermklipset, og
åpne innerskjermen.
Ta av ledningskontakten
mens du trykker på utløse-
ren.
1
2
3
4

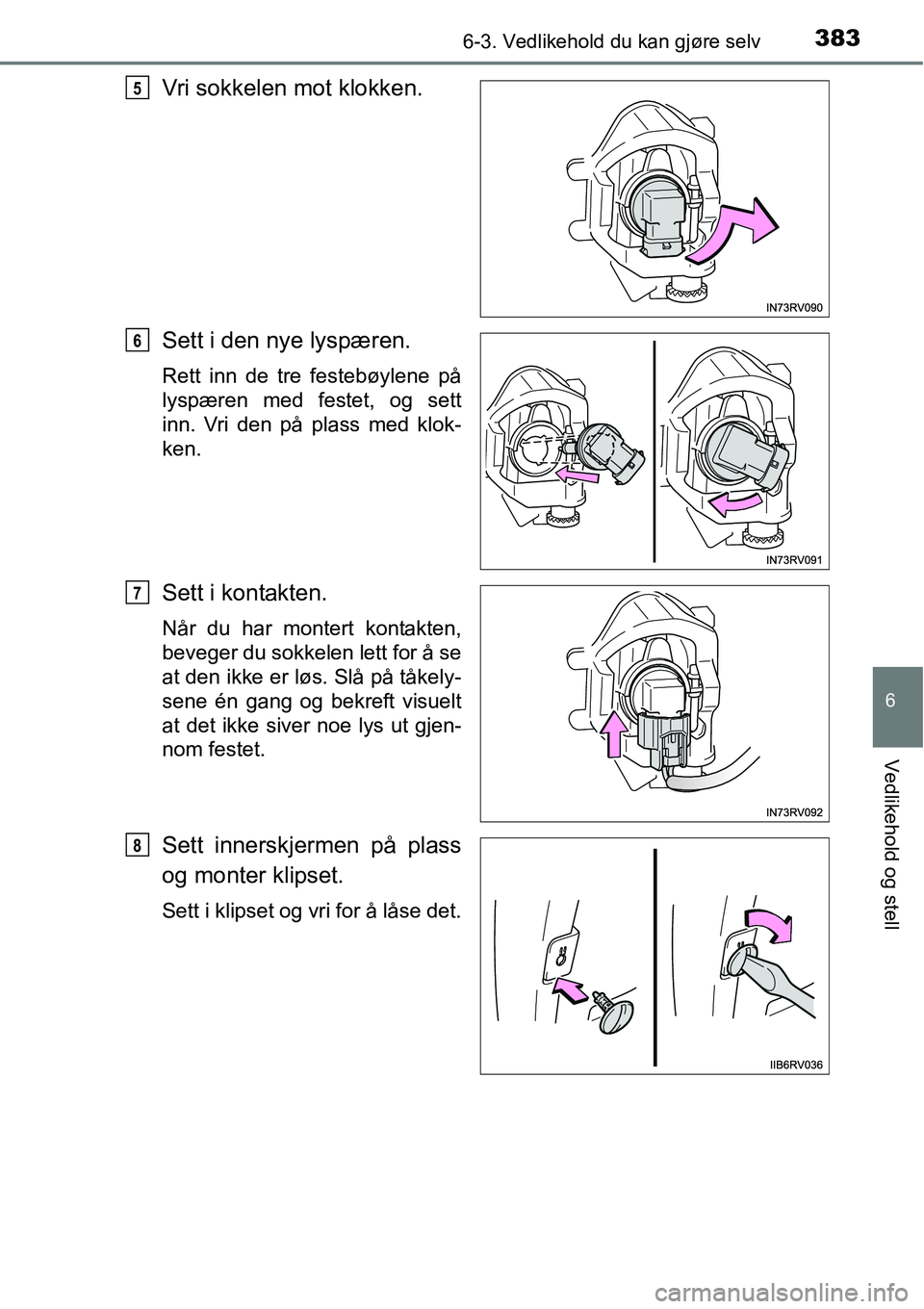

3836-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell
Vri sokkelen mot klokken.
Sett i den nye lyspæren.
Rett inn de tre festebøylene på
lyspæren med festet, og sett
inn. Vri den på plass med klok-
ken.
Sett i kontakten.
Når du har montert kontakten,
beveger du sokkelen lett for å se
at den ikke er løs. Slå på tåkely-
sene én gang og bekreft visuelt
at det ikke siver noe lys ut gjen-
nom festet.
Sett innerskjermen på plass
og monter klipset.
Sett i klipset og vri for å låse det.
5
6
7
8

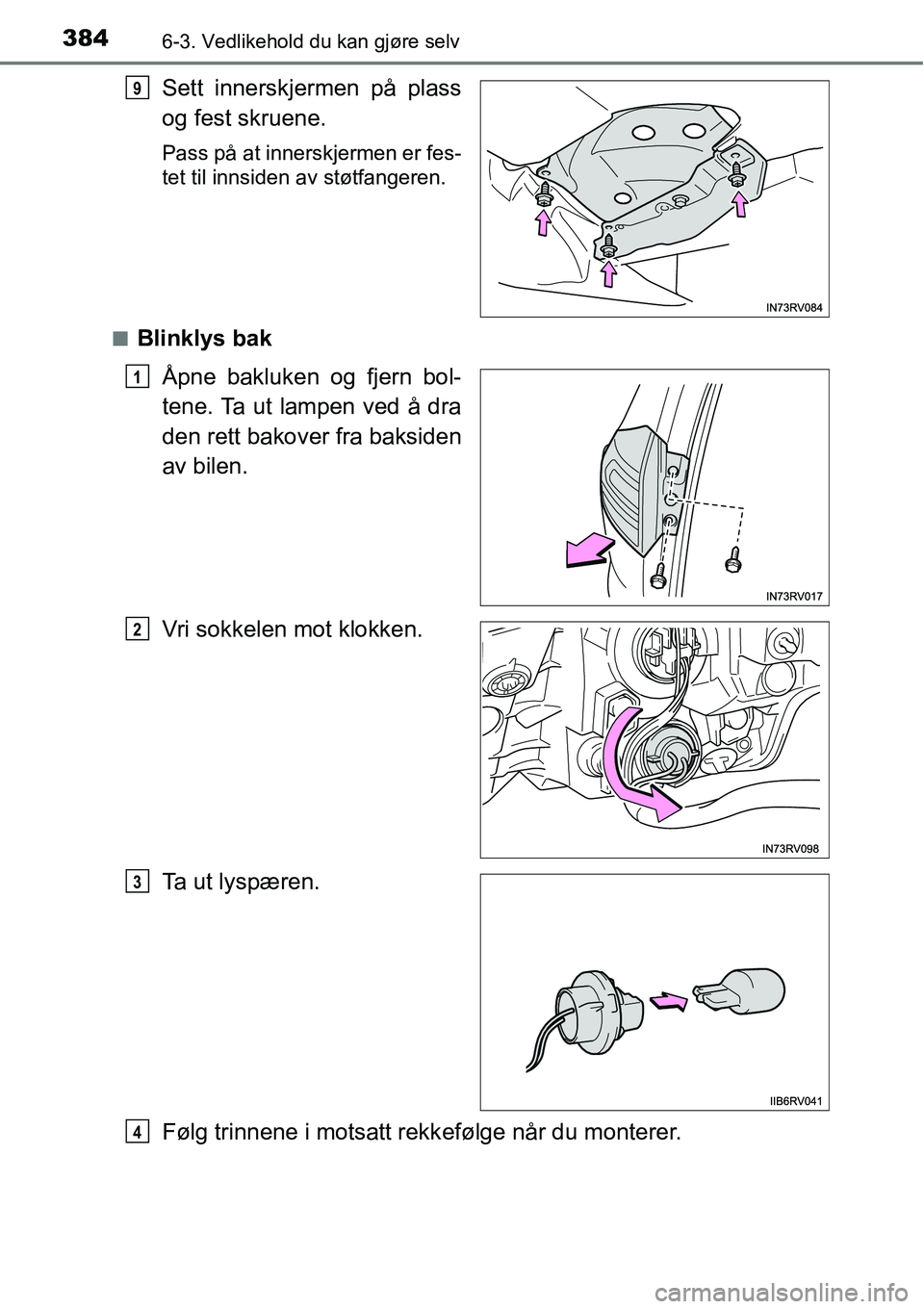

3846-3. Vedlikehold du kan gjøre selv
Sett innerskjermen på plass
og fest skruene.
Pass på at innerskjermen er fes-
tet til innsiden av støtfangeren.
■
Blinklys bak
Åpne bakluken og fjern bol-
tene. Ta ut lampen ved å dra
den rett bakover fra baksiden
av bilen.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
9
1
2
3
4

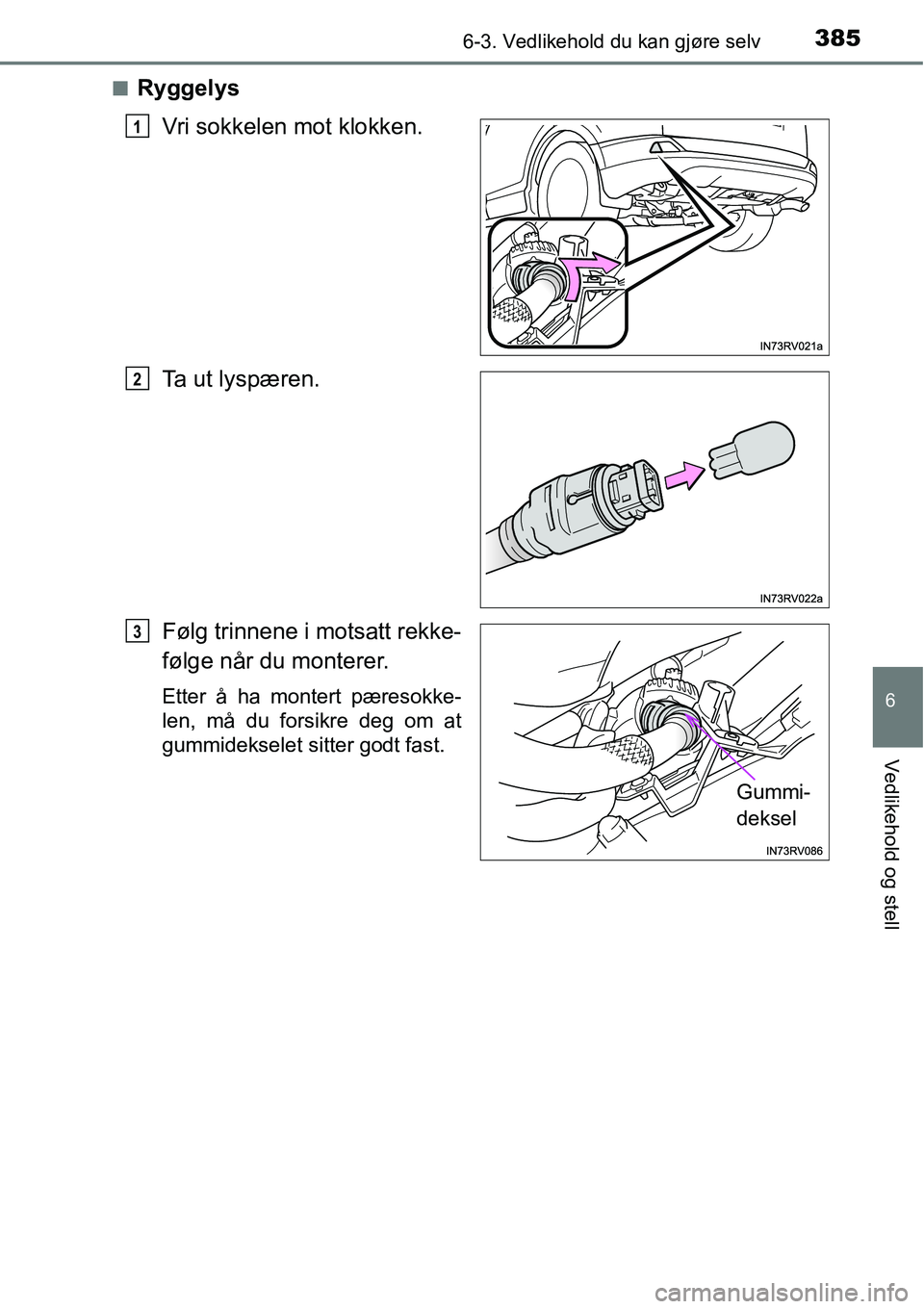

3856-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell
■Ryggelys
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekke-
følge når du monterer.
Etter å ha montert pæresokke-
len, må du forsikre deg om at
gummidekselet sitter godt fast.
1
2
Gummi-
deksel
3

3866-3. Vedlikehold du kan gjøre selv
■Skiltlys
Åpne bakluken, og ta av dek-
selet.
Dekk over enden av skrutrekke-
ren med en fille for å forhindre
skade.
Vri sokkelen mot klokken.
Ta ut lyspæren.
Følg trinnene i motsatt rekkefølge når du monterer.
1
2
XVenstre sideXHøyre side
3
4

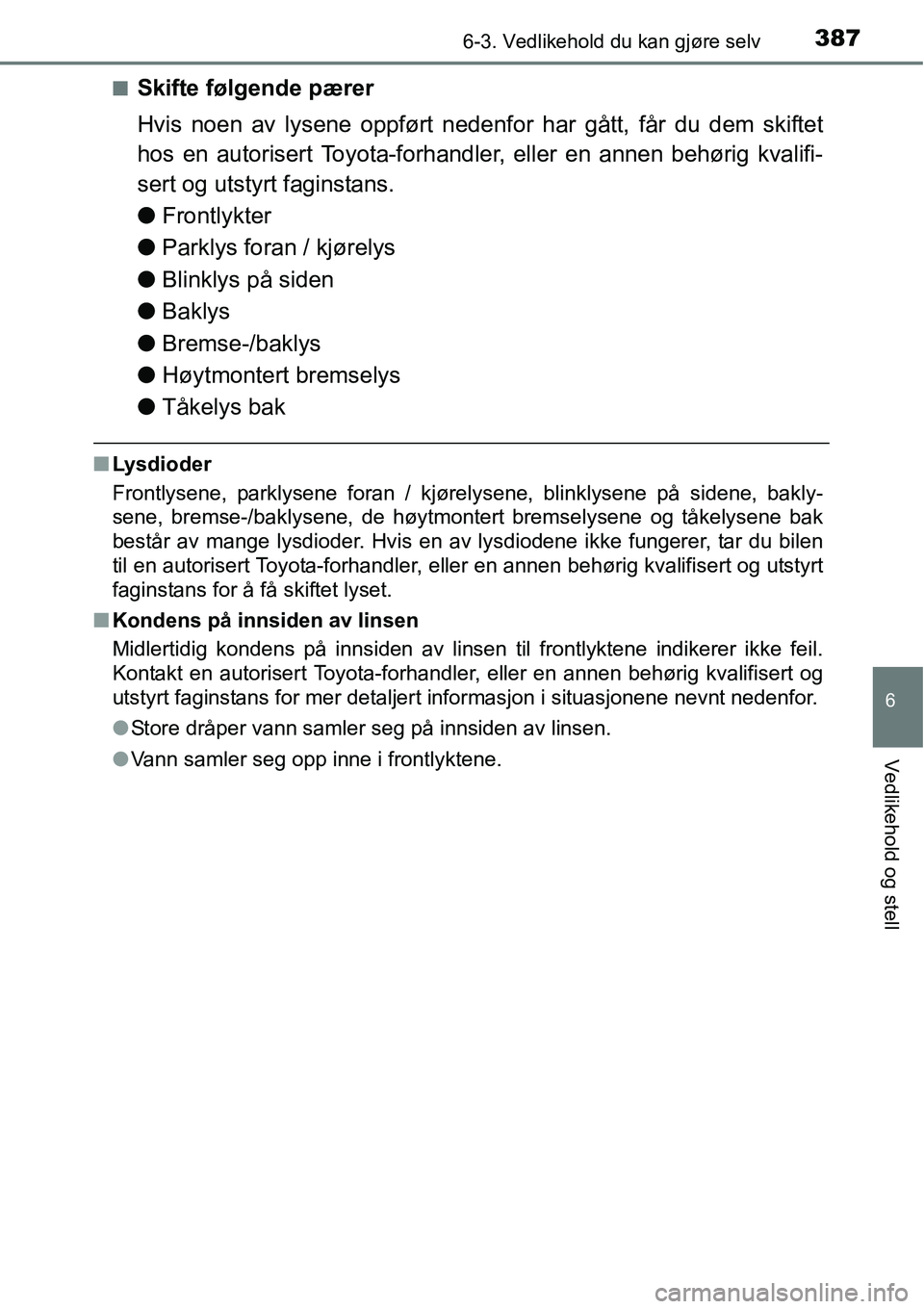

3876-3. Vedlikehold du kan gjøre selv
6
Vedlikehold og stell
■Skifte følgende pærer
Hvis noen av lysene oppført nedenfor har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans.
●Frontlykter
●Parklys foran / kjørelys
●Blinklys på siden
●Baklys
●Bremse-/baklys
●Høytmontert bremselys
●Tåkelys bak
■Lysdioder
Frontlysene, parklysene foran / kjørelysene, blinklysene på sidene, bakly-
sene, bremse-/baklysene, de høytmontert bremselysene og tåkelysene bak
består av mange lysdioder. Hvis en av lysdiodene ikke fungerer, tar du bilen
til en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt
faginstans for å få skiftet lyset.
■Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans for mer detaljert informasjon i situasjonene nevnt nedenfor.
●Store dråper vann samler seg på innsiden av linsen.
●Vann samler seg opp inne i frontlyktene.

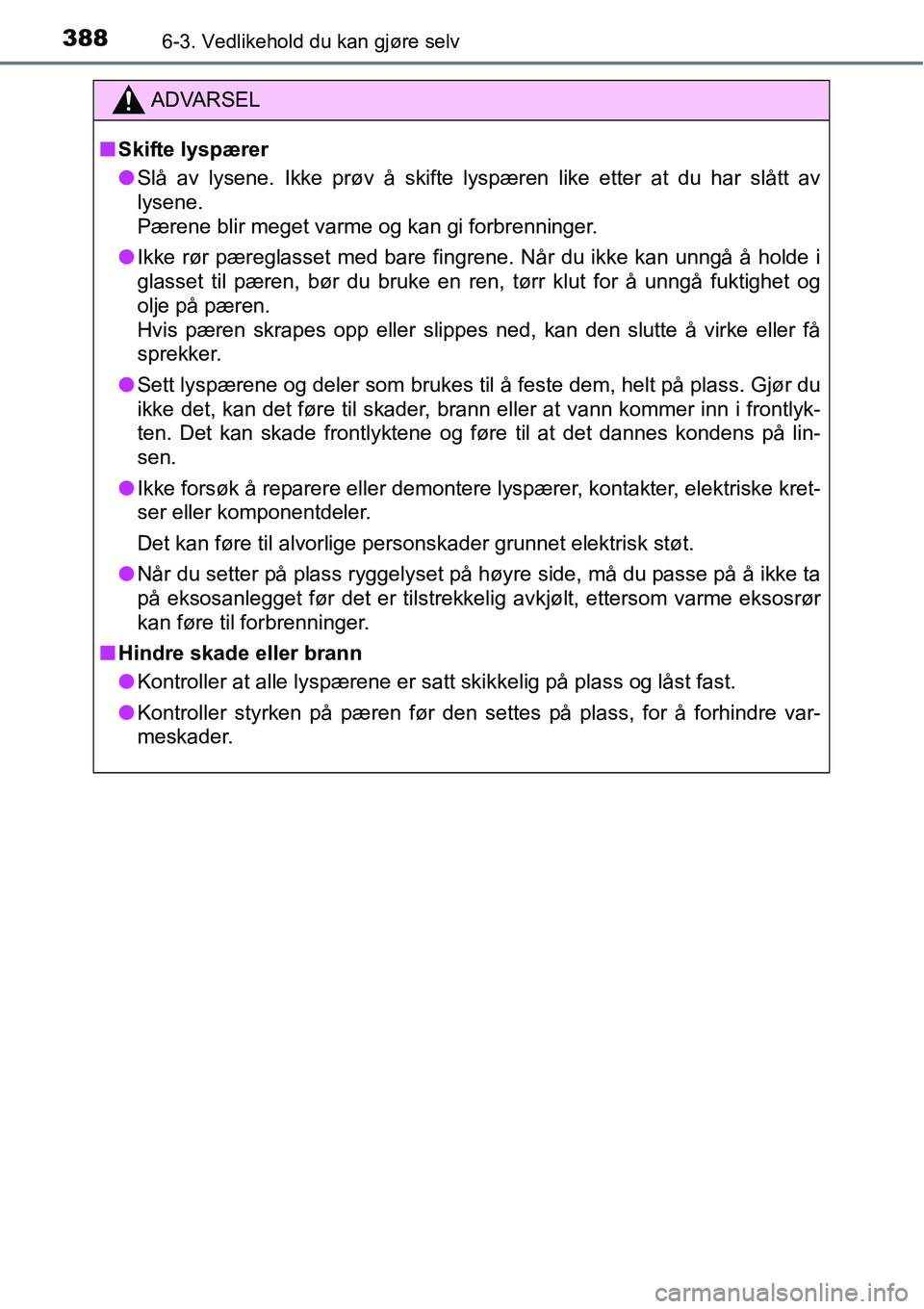

3886-3. Vedlikehold du kan gjøre selv
ADVARSEL
■Skifte lyspærer
●Slå av lysene. Ikke prøv å skifte lyspæren like etter at du har slått av
lysene.
Pærene blir meget varme og kan gi forbrenninger.
●Ikke rør pæreglasset med bare fingrene. Når du ikke kan unngå å holde i
glasset til pæren, bør du bruke en ren, tørr klut for å unngå fuktighet og
olje på pæren.
Hvis pæren skrapes opp eller slippes ned, kan den slutte å virke eller få
sprekker.
●Sett lyspærene og deler som brukes til å feste dem, helt på plass. Gjør du
ikke det, kan det føre til skader, brann eller at vann kommer inn i frontlyk-
ten. Det kan skade frontlyktene og føre til at det dannes kondens på lin-
sen.
●Ikke forsøk å reparere eller demontere lyspærer, kontakter, elektriske kret-
ser eller komponentdeler.
Det kan føre til alvorlige personskader grunnet elektrisk støt.
●Når du setter på plass ryggelyset på høyre side, må du passe på å ikke ta
på eksosanlegget før det er tilstrekkelig avkjølt, ettersom varme eksosrør
kan føre til forbrenninger.
■Hindre skade eller brann
●Kontroller at alle lyspærene er satt skikkelig på plass og låst fast.
●Kontroller styrken på pæren før den settes på plass, for å forhindre var-
meskader.
