TOYOTA RAV4 HYBRID 2016 Instruksjoner for bruk (in Norwegian)

4297-2. Tiltak i en nødssituasjon
7
Hvis det oppstår problemer
ADVARSEL
■Bruk av jekken
Ta hensyn til forholdsreglene nedenfor.
Feil bruk av jekken kan føre til at bilen plutselig faller av jekken og forårsa-
ker alvorlige personskader.
●Bilens jekk er bare beregnet til bruk i nødstilfeller ved punktering. Jekken
er ikke beregnet brukt ved bytte til sommer- eller vinterdekk.
●Ikke bruk jekken til annet enn å skifte hjul eller sette på eller ta av kjettin-
ger i en nødssituasjon.
●Sett jekken riktig på plass i jekkepunktet.
●Ikke ha deler av kroppen under en bil mens den er jekket opp.
●Ikke start hybridsystemet eller kjør bilen mens bilen er jekket opp.
●Ikke jekk opp bilen mens det er noen inne i den.
●Når du jekker opp bilen, må du ikke legge gjenstander oppå eller under
jekken.
●Ikke jekk opp bilen mer enn det som er nødvendig for å skifte hjulet.
●Bruk en bukk hvis du må bevege deg under bilen.
●Stans bilen på et fast, flatt og jevnt underlag, sett på parkeringsbremsen
og sett giret i P-stilling. Bruk om nødvendig stoppeklosser til å blokkere
hjulet diagonalt motsatt av hjulet som skal skiftes.
●Pass på at det ikke er folk i nærheten når du senker bilen. Hvis det er folk i
nærheten, må du gi dem beskjed før du senker bilen.

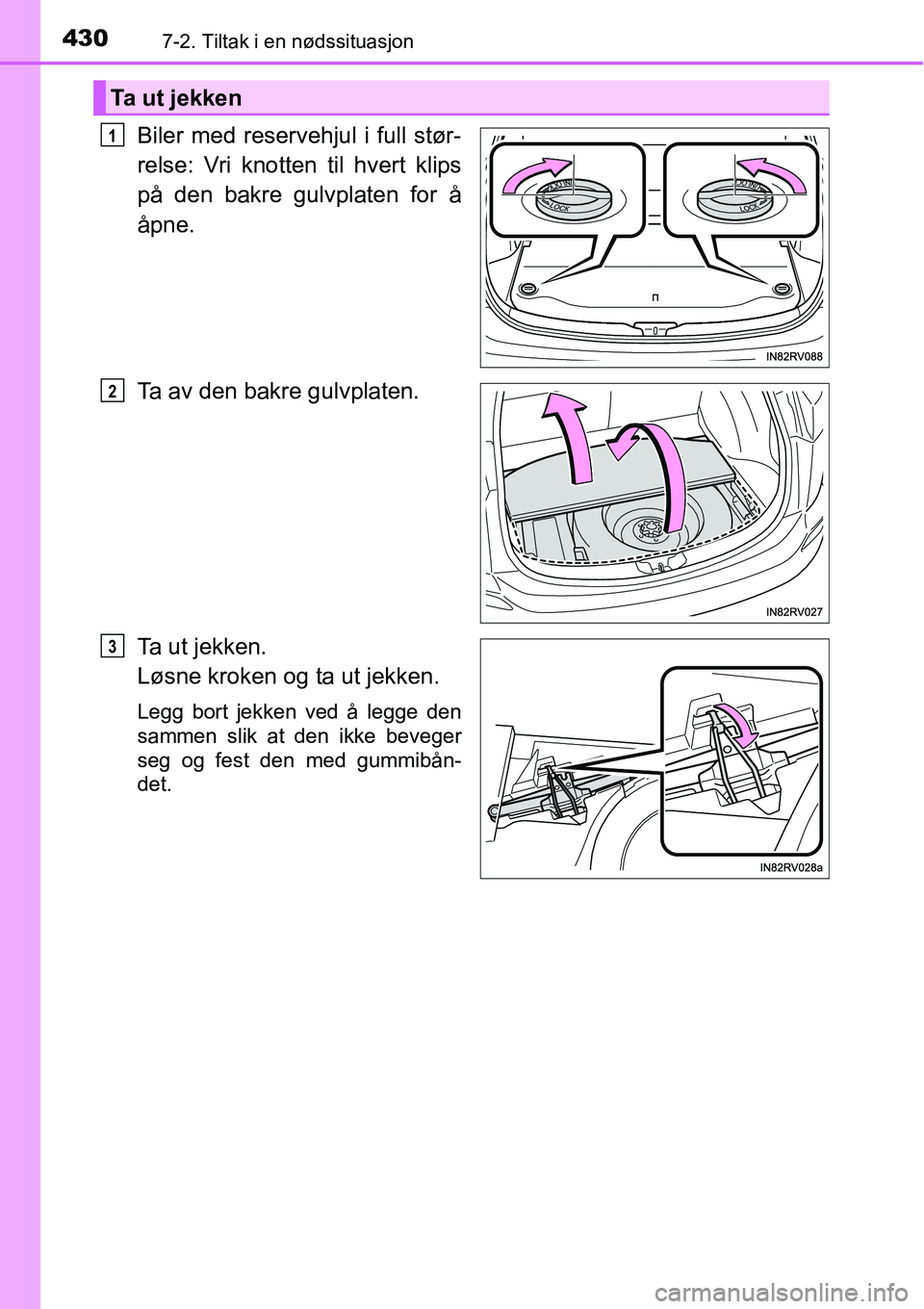

4307-2. Tiltak i en nødssituasjon
Biler med reservehjul i full stør-
relse: Vri knotten til hvert klips
på den bakre gulvplaten for å
åpne.
Ta av den bakre gulvplaten.
Ta u t j e k k e n .
Løsne kroken og ta ut jekken.
Legg bort jekken ved å legge den
sammen slik at den ikke beveger
seg og fest den med gummibån-
det.
Ta ut jekken
1
2
3

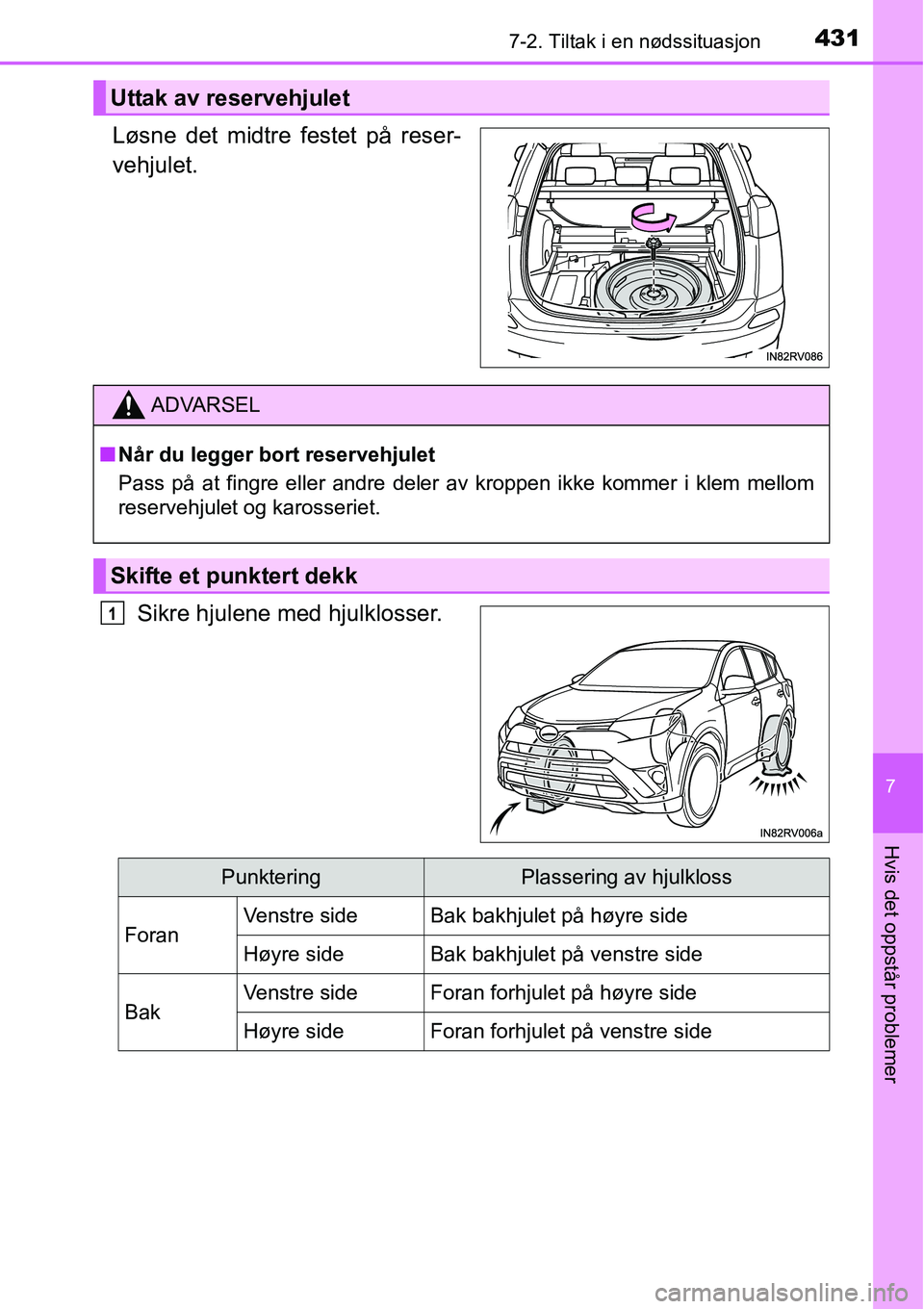

4317-2. Tiltak i en nødssituasjon
7
Hvis det oppstår problemer
Løsne det midtre festet på reser-
vehjulet.
Sikre hjulene med hjulklosser.
Uttak av reservehjulet
ADVARSEL
■Når du legger bort reservehjulet
Pass på at fingre eller andre deler av kroppen ikke kommer i klem mellom
reservehjulet og karosseriet.
Skifte et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side

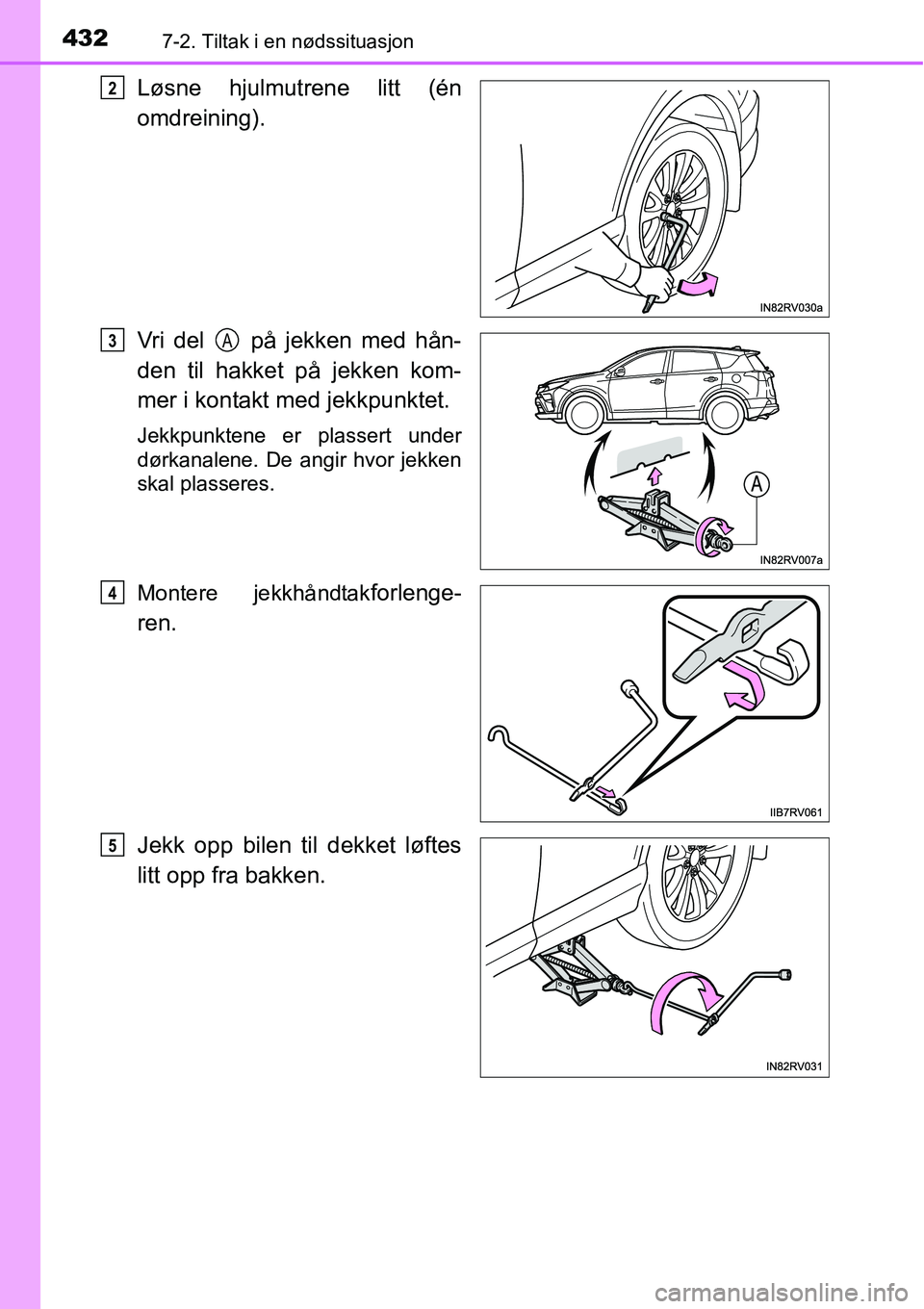

4327-2. Tiltak i en nødssituasjon
Løsne hjulmutrene litt (én
omdreining).
Vri del på jekken med hån-
den til hakket på jekken kom-
mer i kontakt med jekkpunktet.
Jekkpunktene er plassert under
dørkanalene. De angir hvor jekken
skal plasseres.
Montere jekkhåndtakforlenge-
ren.
Jekk opp bilen til dekket løftes
litt opp fra bakken.
2
3A
4
5

4337-2. Tiltak i en nødssituasjon
7
Hvis det oppstår problemer
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken,
legger du det med hjuldesignen
vendt opp slik at du ikke skraper
opp overflaten på felgen.
6
ADVARSEL
■Skifte et punktert dekk
●Ikke rør felgskivene eller området rundt bremsene umiddelbart etter at
bilen har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hender,
føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer du brann-
skader.
●Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne og hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Trekk til hjulmutrene med en momentnøkkel til 103 Nm så snart som
mulig etter at du har byttet hjul.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du
bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller
skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
• Når du monterer hjulmutrene, sørg for å montere dem med koniske
enden vendt innover. (→S. 369)
●For biler med elektrisk bakluke: Sørg for å slå av det elektriske bakluke-
systemet når du f.eks. skifter dekk (→S. 114). Ellers risikerer du at luken
begynner å bevege seg ved utilsiktet berøring av bryteren for den elek-
triske bakluken og at hender og fingre kommer i klem.

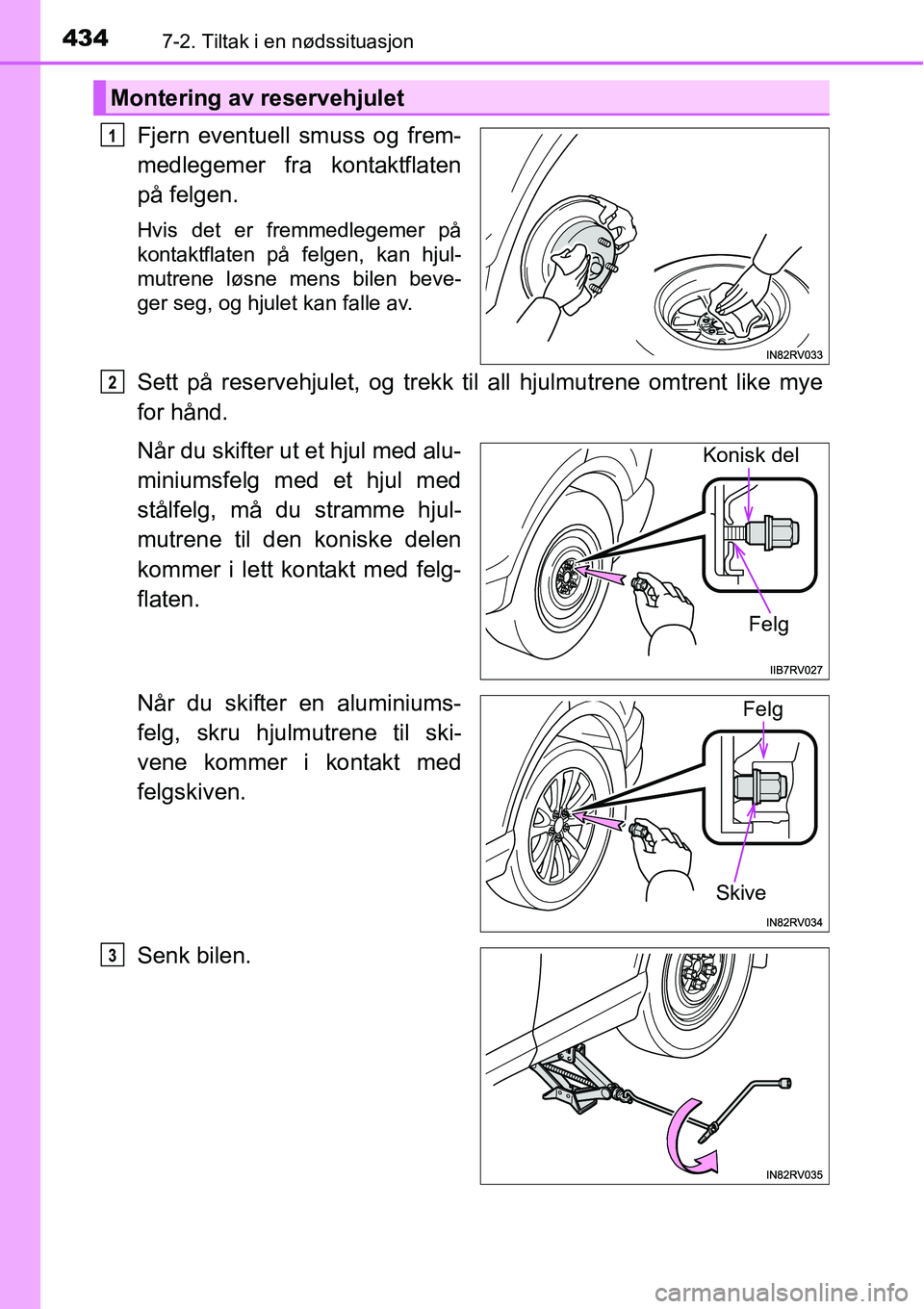

4347-2. Tiltak i en nødssituasjon
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av.
Sett på reservehjulet, og trekk til all hjulmutrene omtrent like mye
for hånd.
Når du skifter ut et hjul med alu-
miniumsfelg med et hjul med
stålfelg, må du stramme hjul-
mutrene til den koniske delen
kommer i lett kontakt med felg-
flaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgskiven.
Senk bilen.
Montering av reservehjulet
1
2
Konisk del
Felg
Skive
Felg
3

4357-2. Tiltak i en nødssituasjon
7
Hvis det oppstår problemer
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
103 Nm
Legg på plass det punkterte hjulet, jekken og alt verktøyet.
■Kompakt reservehjul (utstyrsavhengig)
●Det kompakte reservehjulet identifiseres med etiketten ”TEMPORARY USE
ONLY” på dekksiden.
Bruk det kompakte reservehjulet bare i en nødssituasjon.
●Kontroller dekktrykket i det kompakte reservehjulet. (→S. 481)
■Bruk av kompakt reservehjul (utstyrsavhengig)
Ettersom det kompakte reservehjulet ikke er utstyrt med dekktrykksensorer,
vil ikke varselsystemet for dekktrykk varsle om lavt dekktrykk i reservehjulet.
Hvis du bytter ut det kompakte reservehjulet etter at varsellampen for dekk-
trykk slås på, vil lyset fortsatt være på.
■Med det kompakte reservehjulet (utstyrsavhengig)
Bilen blir lavere ved kjøring med det kompakte reservehjulet sammenlignet
med standardhjul.
■Hvis du har et punktert fordekk på vei dekket av snø eller is (biler med
kompakt reservehjul)
Sett på det kompakte reservehjulet på et av bilens bakhjul. Bruk fremgangs-
måten nedenfor, og sett på kjettinger på forhjulene:
Bytt ut et av bakhjulene med det kompakte reservehjulet.
Skift ut det punkterte forhjulet med bakhjulet du tok av.
Sett kjettinger på forhjulene.
■Båndet som brukes til å feste jekken
4
Når du har løsnet kroken på båndet som
fester jekken fra låsehull , vrir du bån-
det og fester kroken til låsehull .
5
1
2
3
1
2

4367-2. Tiltak i en nødssituasjon
ADVARSEL
■Bruk av kompakt reservehjul (utstyrsavhengig)
●Husk at det kompakte reservehjulet er spesielt laget for bruk på denne
bilen. Ikke bruk det kompakte reservehjulet på et annet kjøretøy.
●Ikke bruk mer enn ett kompakt reservehjul om gangen.
●Bytt ut det kompakte reservehjulet med et standarddekk så snart som
mulig.
●Unngå brå akselerasjon, brå rattbevegelser, kraftig nedbremsing eller brått
girskifte som kan forårsake kraftig motorbremsing.
■Med det kompakte reservehjulet (utstyrsavhengig)
Det kan være at bilens hastighet ikke registreres riktig, og at følgende sys-
temer ikke fungerer som de skal:
I tillegg til at følgende system ikke kan utnyttes fullt ut, kan det faktisk påvir-
ke komponentene i drivverket negativt:
• E-Four (elektronisk firehjulsdriftsystem) (AWD-modeller)
■Fartsgrense ved bruk av kompakt reservehjul (utstyrsavhengig)
Ikke kjør i hastigheter over 80 km/t når et kompakt reservehjul er montert på
bilen.
Det kompakte reservehjulet er ikke laget for kjøring i høy hastighet. Hvis du
ikke tar hensyn til dette, kan det føre til en ulykke med alvorlige personska-
der.
■Når du har brukt verktøy og jekk
Før du kjører videre, må du kontrollere at alt verktøy og jekken er sikkert
plassert på sine respektive plasser, for å redusere muligheten for person-
skade ved kollisjon eller plutselig nedbremsing.
• ABS og bremseassistanse
•VSC
•TRC
• Cruisekontroll (utstyrsavhengig)
• Dynamisk radarcruisekontroll
(utstyrsavhengig)
•EPS
• LDA (Lane Departure Alert med
styrekontroll) (utstyrsavhengig)• PCS (Pre-Crash Safety-system)
(utstyrsavhengig)
• Toyota parkeringshjelpeskjerm
(utstyrsavhengig)
• Føler for Toyota parkeringshjelp
(utstyrsavhengig)
• Skjerm med panoramavisning
(utstyrsavhengig)
• Navigasjonssystem
(utstyrsavhengig)

4377-2. Tiltak i en nødssituasjon
7
Hvis det oppstår problemer
OBS
■Vær forsiktig når du kjører over humper med det kompakte reservehju-
let montert på bilen. (utstyrsavhengig)
Bilen blir lavere ved kjøring med det kompakte reservehjulet sammenlignet
med standardhjul. Kjør forsiktig på ujevne underlag.
■Kjøring med kjettinger og det kompakte reservehjulet (utstyrsavhen-
gig)
Ikke bruk kjettinger på det kompakte reservehjulet.
Kjettinger kan skade karosseriet og redusere kjøreegenskapene betydelig.
■Når du skifter hjul (biler med varselsystemet for dekktrykk)
Ved fjerning eller montering av felger, dekktrykksensor, kontakt en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans,
siden dekktrykksensoren kan skades hvis den ikke behandles riktig.

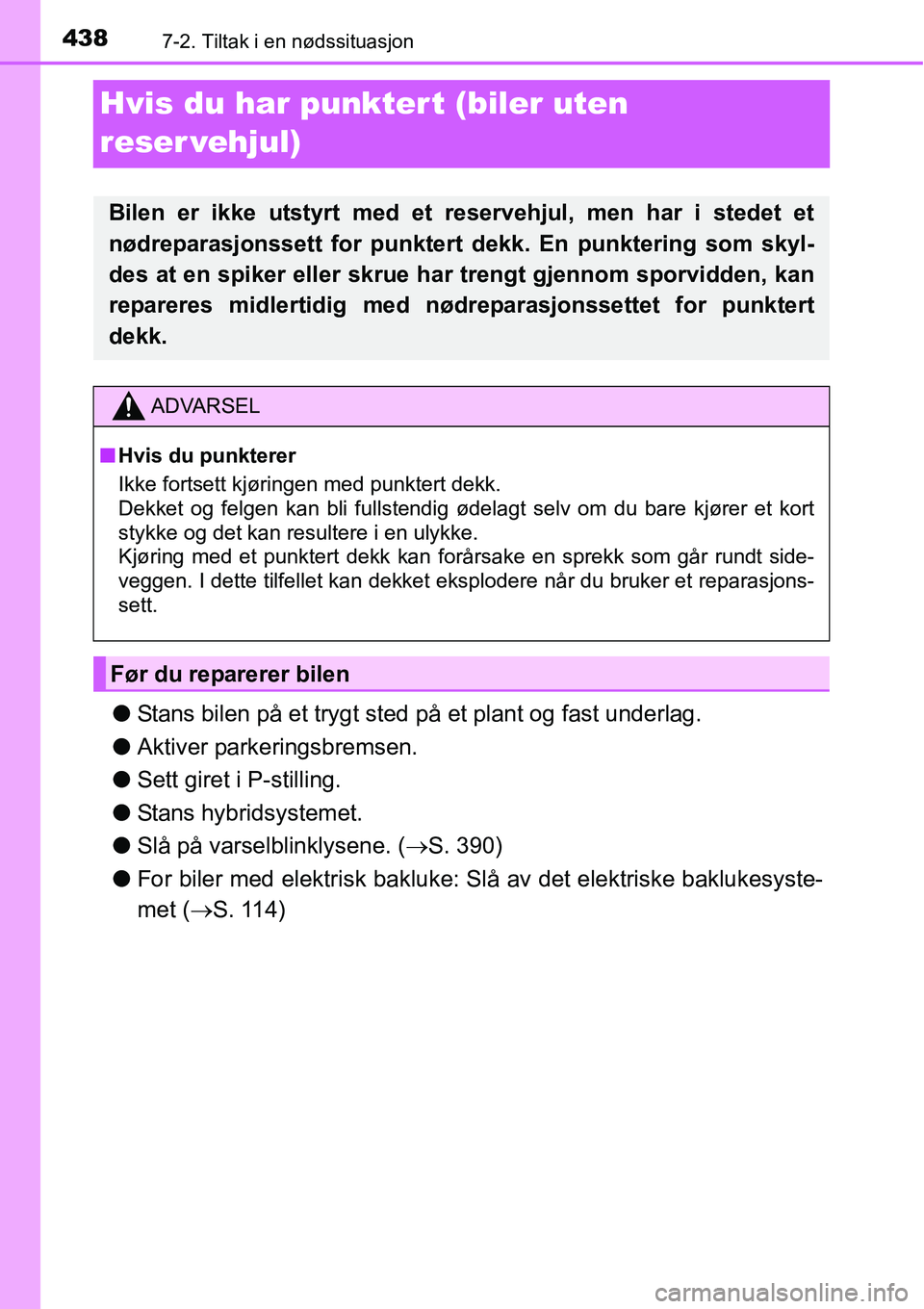

4387-2. Tiltak i en nødssituasjon
Hvis du har punktert (biler uten
reser vehjul)
●Stans bilen på et trygt sted på et plant og fast underlag.
●Aktiver parkeringsbremsen.
●Sett giret i P-stilling.
●Stans hybridsystemet.
●Slå på varselblinklysene. (→S. 390)
●For biler med elektrisk bakluke: Slå av det elektriske baklukesyste-
met (→S. 114)
Bilen er ikke utstyrt med et reservehjul, men har i stedet et
nødreparasjonssett for punktert dekk. En punktering som skyl-
des at en spiker eller skrue har trengt gjennom sporvidden, kan
repareres midlertidig med nødreparasjonssettet for punktert
dekk.
ADVARSEL
■Hvis du punkterer
Ikke fortsett kjøringen med punktert dekk.
Dekket og felgen kan bli fullstendig ødelagt selv om du bare kjører et kort
stykke og det kan resultere i en ulykke.
Kjøring med et punktert dekk kan forårsake en sprekk som går rundt side-
veggen. I dette tilfellet kan dekket eksplodere når du bruker et reparasjons-
sett.
Før du reparerer bilen
