TOYOTA RAV4 HYBRID 2016 Návod na použitie (in Slovakian)

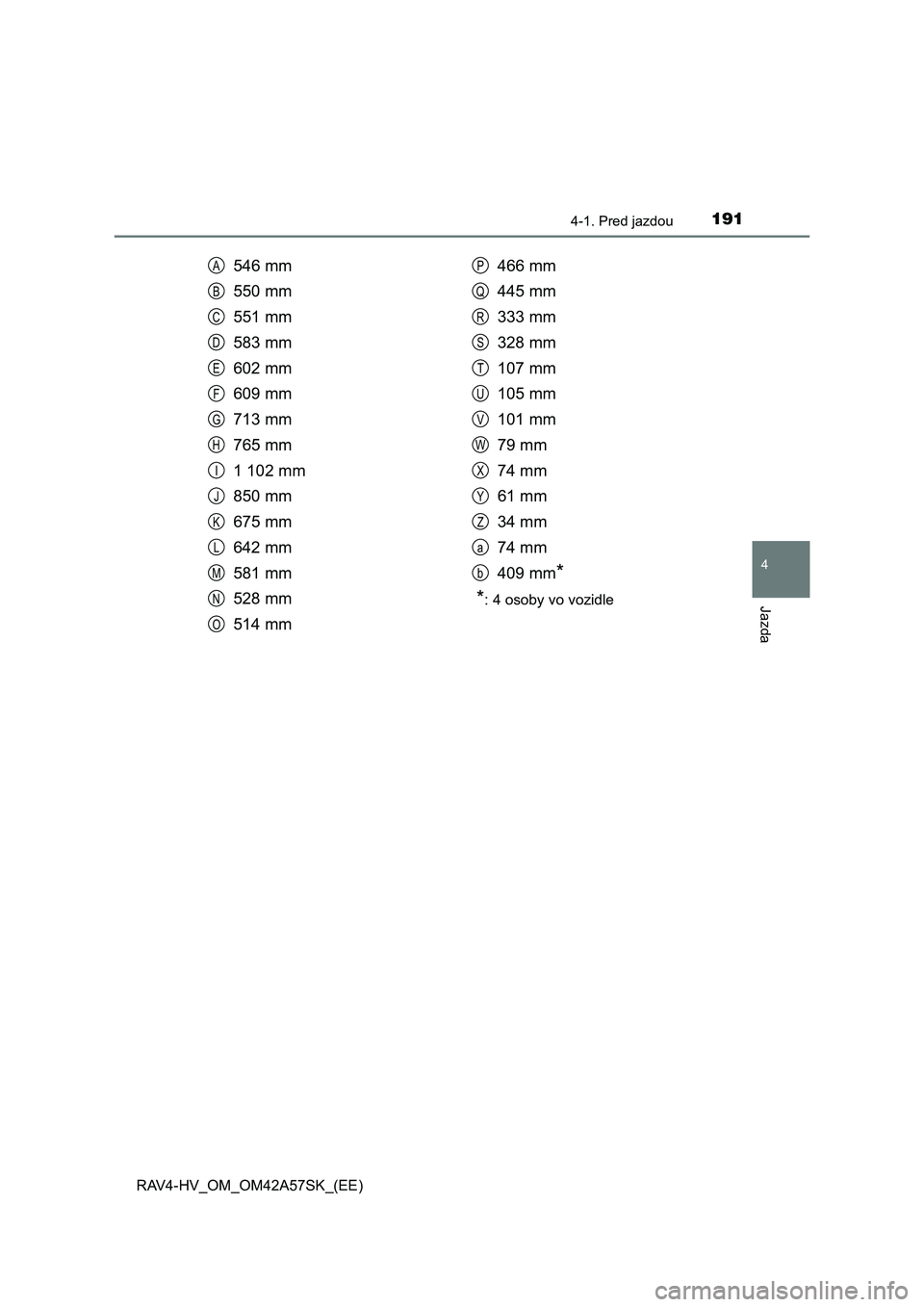

1914-1. Pred jazdou
4
Jazda
RAV4-HV_OM_OM42A57SK_(EE)
546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1 102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 osoby vo vozidle
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b

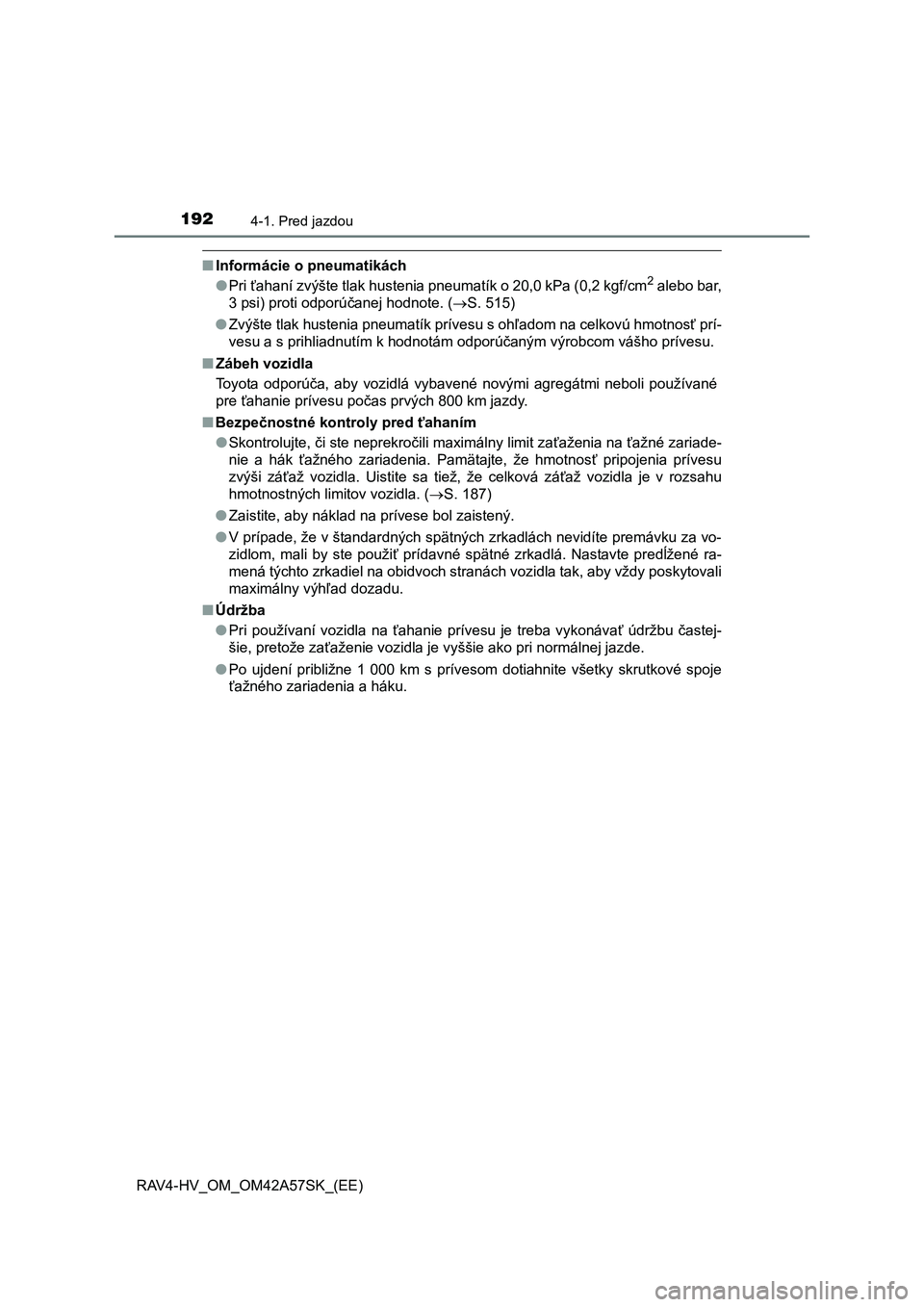

1924-1. Pred jazdou
RAV4-HV_OM_OM42A57SK_(EE)
■Informácie o pneumatikách
●Pri ťahaní zvýšte tlak hustenia pneumatík o 20,0 kPa (0,2 kgf/cm2 alebo bar,
3 psi) proti odporúčanej hodnote. (S. 515)
●Zvýšte tlak hustenia pneumatík prívesu s ohľadom na celkovú hmotnosť prí-
vesu a s prihliadnutím k hodnotám odporúčaným výrobcom vášho prívesu.
■Zábeh vozidla
Toyota odporúča, aby vozidlá vybavené novými agregátmi neboli používané
pre ťahanie prívesu počas prvých 800 km jazdy.
■Bezpečnostné kontroly pred ťahaním
●Skontrolujte, či ste neprekročili maximálny limit zaťaženia na ťažné zariade-
nie a hák ťažného zariadenia. Pamätajte, že hmotnosť pripojenia prívesu
zvýši záťaž vozidla. Uistite sa tiež, že celková záťaž vozidla je v rozsahu
hmotnostných limitov vozidla. (S. 187)
●Zaistite, aby náklad na prívese bol zaistený.
●V prípade, že v štandardných spätných zrkadlách nevidíte premávku za vo-
zidlom, mali by ste použiť prídavné spätné zrkadlá. Nastavte predĺžené ra-
mená týchto zrkadiel na obidvoch stranách vozidla tak, aby vždy poskytovali
maximálny výhľad dozadu.
■Údržba
●Pri používaní vozidla na ťahanie prívesu je treba vykonávať údržbu častej-
šie, pretože zaťaženie vozidla je vyššie ako pri normálnej jazde.
●Po ujdení približne 1 000 km s prívesom dotiahnite všetky skrutkové spoje
ťažného zariadenia a háku.

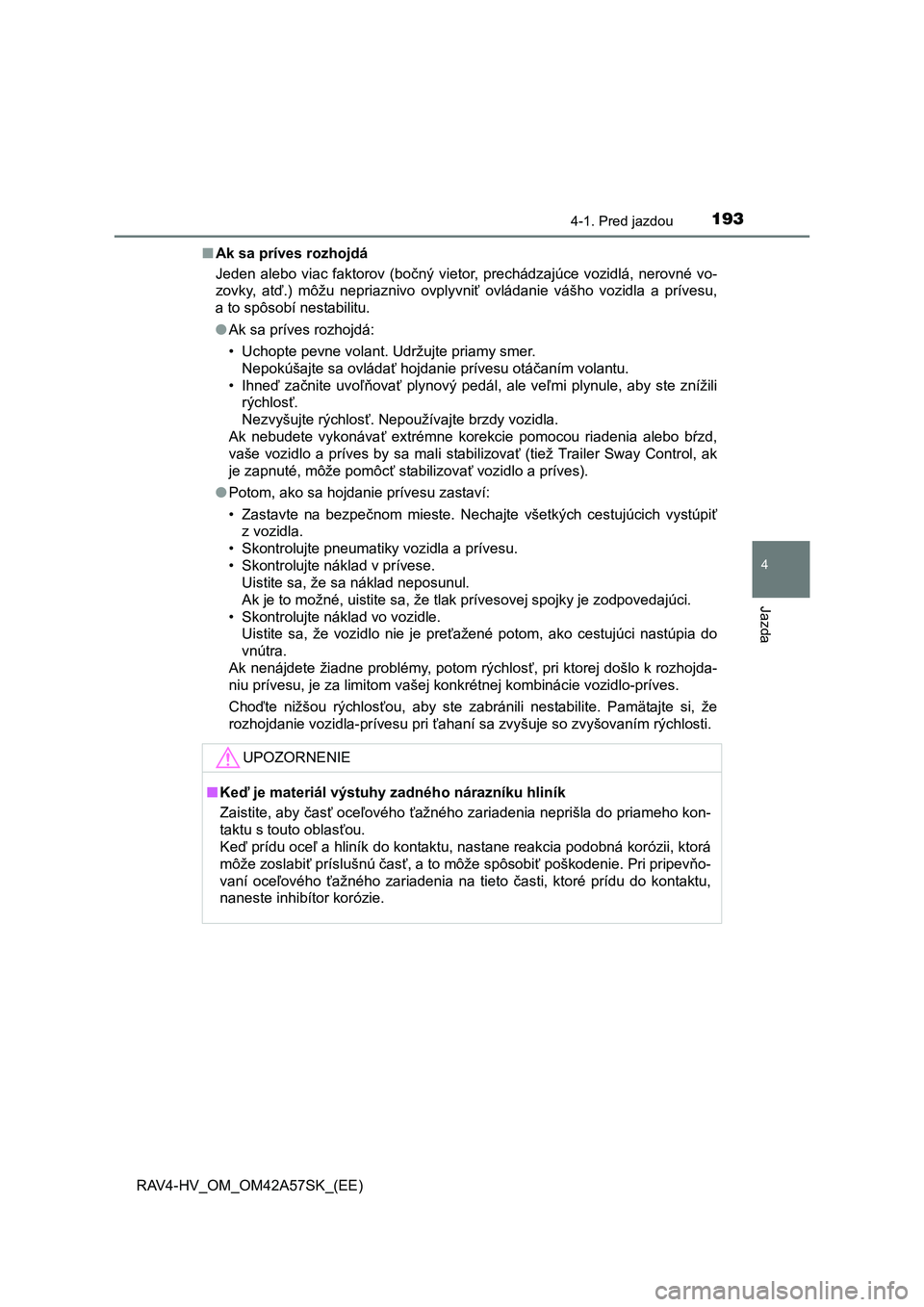

1934-1. Pred jazdou
4
Jazda
RAV4-HV_OM_OM42A57SK_(EE)■Ak sa príves rozhojdá
Jeden alebo viac faktorov (bočný vietor, prechádzajúce vozidlá, nerovné vo-
zovky, atď.) môžu nepriaznivo ovplyvniť ovládanie vášho vozidla a prívesu,
a to spôsobí nestabilitu.
●Ak sa príves rozhojdá:
• Uchopte pevne volant. Udržujte priamy smer.
Nepokúšajte sa ovládať hojdanie prívesu otáčaním volantu.
• Ihneď začnite uvoľňovať plynový pedál, ale veľmi plynule, aby ste znížili
rýchlosť.
Nezvyšujte rýchlosť. Nepoužívajte brzdy vozidla.
Ak nebudete vykonávať extrémne korekcie pomocou riadenia alebo bŕzd,
vaše vozidlo a príves by sa mali stabilizovať (tiež Trailer Sway Control, ak
je zapnuté, môže pomôcť stabilizovať vozidlo a príves).
●Potom, ako sa hojdanie prívesu zastaví:
• Zastavte na bezpečnom mieste. Nechajte všetkých cestujúcich vystúpiť
zvozidla.
• Skontrolujte pneumatiky vozidla a prívesu.
• Skontrolujte náklad v prívese.
Uistite sa, že sa náklad neposunul.
Ak je to možné, uistite sa, že tlak prívesovej spojky je zodpovedajúci.
• Skontrolujte náklad vo vozidle.
Uistite sa, že vozidlo nie je preťažené potom, ako cestujúci nastúpia do
vnútra.
Ak nenájdete žiadne problémy, potom rýchlosť, pri ktorej došlo k rozhojda-
niu prívesu, je za limitom vašej konkrétnej kombinácie vozidlo-príves.
Choďte nižšou rýchlosťou, aby ste zabránili nestabilite. Pamätajte si, že
rozhojdanie vozidla-prívesu pri ťahaní sa zvyšuje so zvyšovaním rýchlosti.
UPOZORNENIE
■Keď je materiál výstuhy zadného nárazníku hliník
Zaistite, aby časť oceľového ťažného zariadenia neprišla do priameho kon-
taktu s touto oblasťou.
Keď prídu oceľ a hliník do kontaktu, nastane reakcia podobná korózii, ktorá
môže zoslabiť príslušnú časť, a to môže spôsobiť poškodenie. Pri pripevňo-
vaní oceľového ťažného zariadenia na tieto časti, ktoré prídu do kontaktu,
naneste inhibítor korózie.

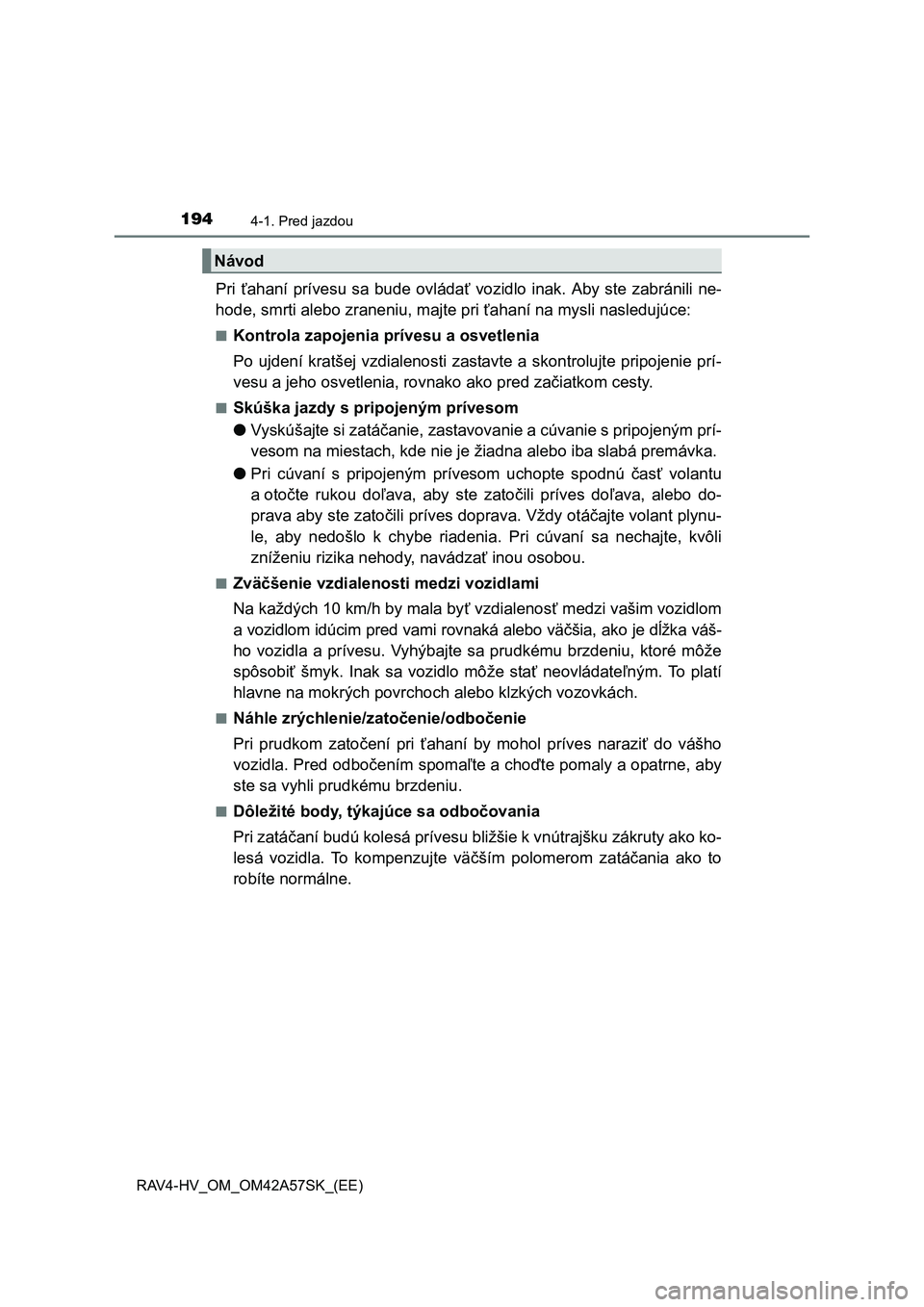

1944-1. Pred jazdou
RAV4-HV_OM_OM42A57SK_(EE)
Pri ťahaní prívesu sa bude ovládať vozidlo inak. Aby ste zabránili ne-
hode, smrti alebo zraneniu, majte pri ťahaní na mysli nasledujúce:
■Kontrola zapojenia prívesu a osvetlenia
Po ujdení kratšej vzdialenosti zastavte a skontrolujte pripojenie prí-
vesu a jeho osvetlenia, rovnako ako pred začiatkom cesty.
■Skúška jazdy s pripojeným prívesom
●Vyskúšajte si zatáčanie, zastavovanie a cúvanie s pripojeným prí-
vesom na miestach, kde nie je žiadna alebo iba slabá premávka.
●Pri cúvaní s pripojeným prívesom uchopte spodnú časť volantu
aotočte rukou doľava, aby ste zatočili príves doľava, alebo do-
prava aby ste zatočili príves doprava. Vždy otáčajte volant plynu-
le, aby nedošlo k chybe riadenia. Pri cúvaní sa nechajte, kvôli
zníženiu rizika nehody, navádzať inou osobou.
■Zväčšenie vzdialenosti medzi vozidlami
Na každých 10 km/h by mala byť vzdialenosť medzi vašim vozidlom
a vozidlom idúcim pred vami rovnaká alebo väčšia, ako je dĺžka váš-
ho vozidla a prívesu. Vyhýbajte sa prudkému brzdeniu, ktoré môže
spôsobiť šmyk. Inak sa vozidlo môže stať neovládateľným. To platí
hlavne na mokrých povrchoch alebo klzkých vozovkách.
■Náhle zrýchlenie/zatočenie/odbočenie
Pri prudkom zatočení pri ťahaní by mohol príves naraziť do vášho
vozidla. Pred odbočením spomaľte a choďte pomaly a opatrne, aby
ste sa vyhli prudkému brzdeniu.
■Dôležité body, týkajúce sa odbočovania
Pri zatáčaní budú kolesá prívesu bližšie k vnútrajšku zákruty ako ko-
lesá vozidla. To kompenzujte väčším polomerom zatáčania ako to
robíte normálne.
Návod

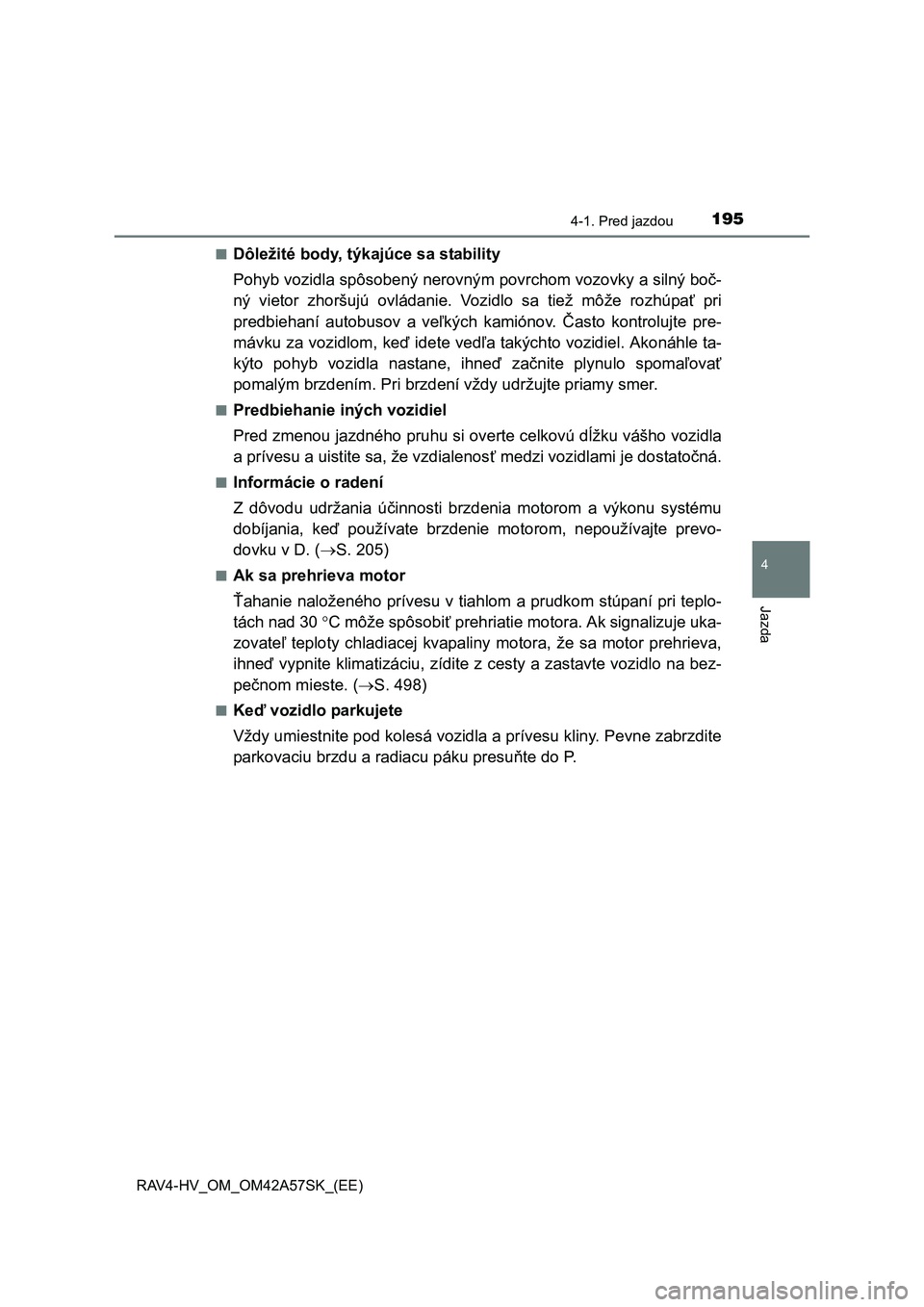

1954-1. Pred jazdou
4
Jazda
RAV4-HV_OM_OM42A57SK_(EE)■
Dôležité body, týkajúce sa stability
Pohyb vozidla spôsobený nerovným povrchom vozovky a silný boč-
ný vietor zhoršujú ovládanie. Vozidlo sa tiež môže rozhúpať pri
predbiehaní autobusov a veľkých kamiónov. Často kontrolujte pre-
mávku za vozidlom, keď idete vedľa takýchto vozidiel. Akonáhle ta-
kýto pohyb vozidla nastane, ihneď začnite plynulo spomaľovať
pomalým brzdením. Pri brzdení vždy udržujte priamy smer.
■Predbiehanie iných vozidiel
Pred zmenou jazdného pruhu si overte celkovú dĺžku vášho vozidla
a prívesu a uistite sa, že vzdialenosť medzi vozidlami je dostatočná.
■Informácie o radení
Z dôvodu udržania účinnosti brzdenia motorom a výkonu systému
dobíjania, keď používate brzdenie motorom, nepoužívajte prevo-
dovku v D. (S. 205)
■Ak sa prehrieva motor
Ťahanie naloženého prívesu v tiahlom a prudkom stúpaní pri teplo-
tách nad 30 C môže spôsobiť prehriatie motora. Ak signalizuje uka-
zovateľ teploty chladiacej kvapaliny motora, že sa motor prehrieva,
ihneď vypnite klimatizáciu, zídite z cesty a zastavte vozidlo na bez-
pečnom mieste. (S. 498)
■Keď vozidlo parkujete
Vždy umiestnite pod kolesá vozidla a prívesu kliny. Pevne zabrzdite
parkovaciu brzdu a radiacu páku presuňte do P.

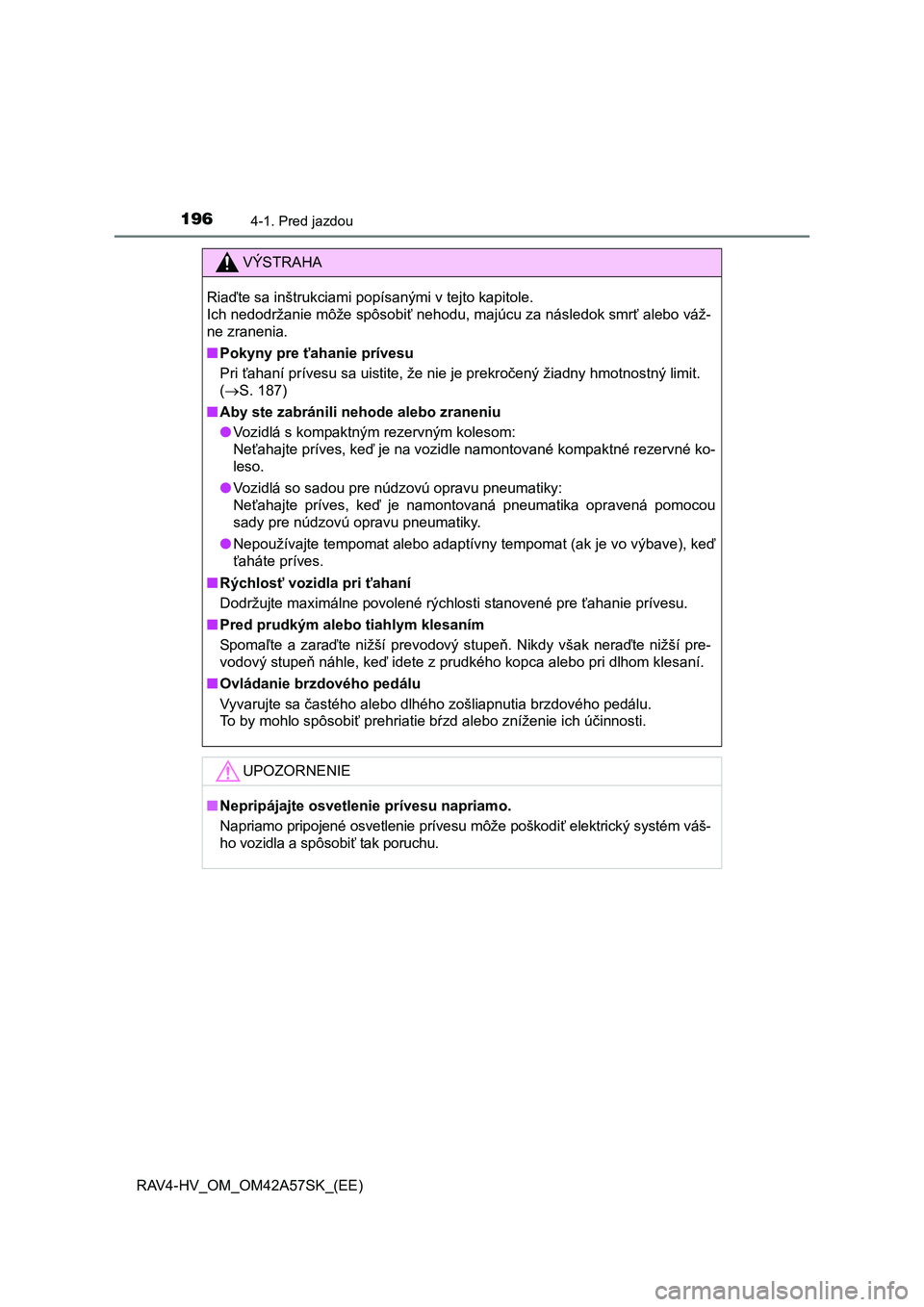

1964-1. Pred jazdou
RAV4-HV_OM_OM42A57SK_(EE)
VÝSTRAHA
Riaďte sa inštrukciami popísanými v tejto kapitole.
Ich nedodržanie môže spôsobiť nehodu, majúcu za následok smrť alebo váž-
ne zranenia.
■Pokyny pre ťahanie prívesu
Pri ťahaní prívesu sa uistite, že nie je prekročený žiadny hmotnostný limit.
(S. 187)
■Aby ste zabránili nehode alebo zraneniu
●Vozidlá s kompaktným rezervným kolesom:
Neťahajte príves, keď je na vozidle namontované kompaktné rezervné ko-
leso.
●Vozidlá so sadou pre núdzovú opravu pneumatiky:
Neťahajte príves, keď je namontovaná pneumatika opravená pomocou
sady pre núdzovú opravu pneumatiky.
●Nepoužívajte tempomat alebo adaptívny tempomat (ak je vo výbave), keď
ťaháte príves.
■Rýchlosť vozidla pri ťahaní
Dodržujte maximálne povolené rýchlosti stanovené pre ťahanie prívesu.
■Pred prudkým alebo tiahlym klesaním
Spomaľte a zaraďte nižší prevodový stupeň. Nikdy však neraďte nižší pre-
vodový stupeň náhle, keď idete z prudkého kopca alebo pri dlhom klesaní.
■Ovládanie brzdového pedálu
Vyvarujte sa častého alebo dlhého zošliapnutia brzdového pedálu.
To by mohlo spôsobiť prehriatie bŕzd alebo zníženie ich účinnosti.
UPOZORNENIE
■Nepripájajte osvetlenie prívesu napriamo.
Napriamo pripojené osvetlenie prívesu môže poškodiť elektrický systém váš-
ho vozidla a spôsobiť tak poruchu.

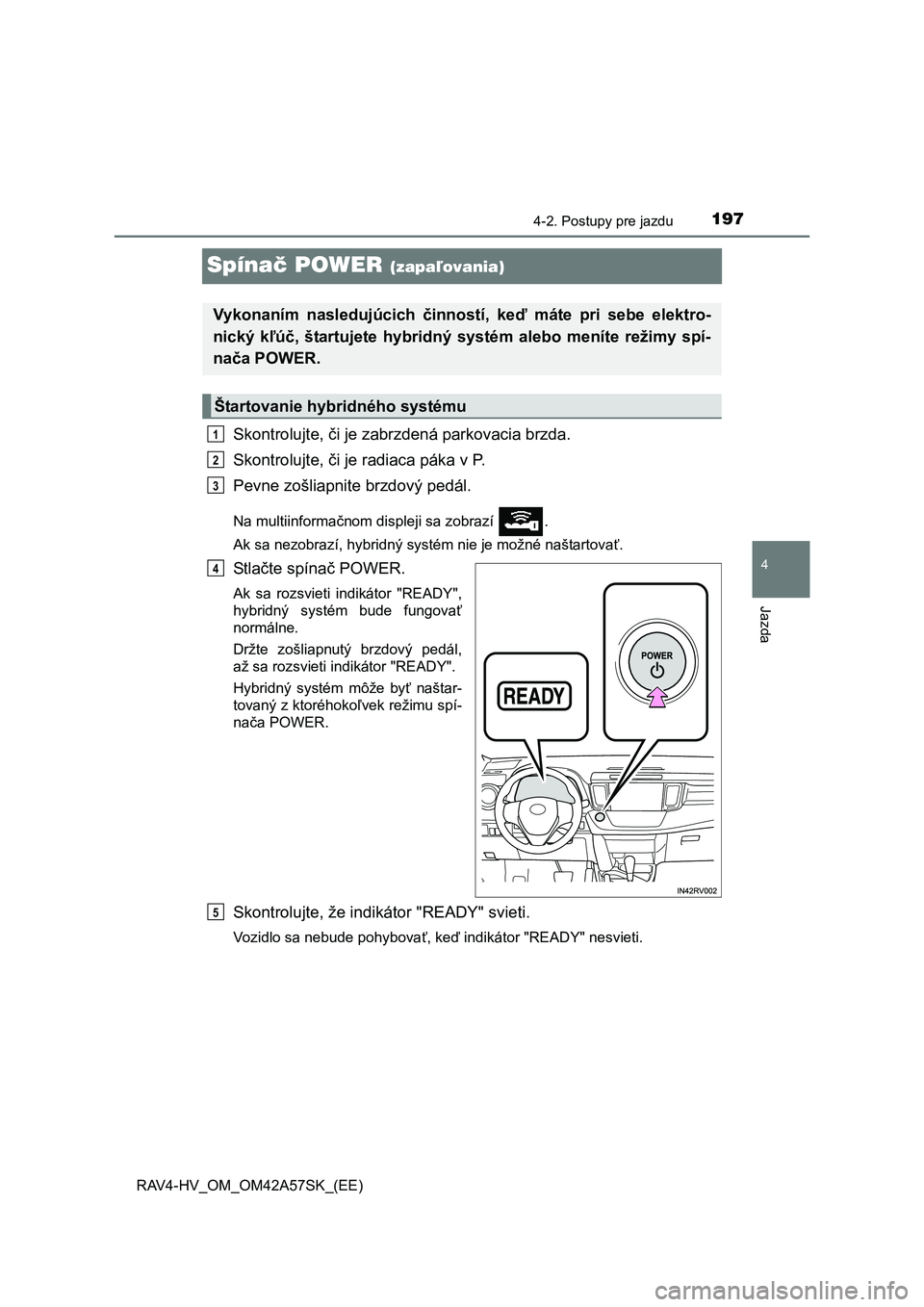

197
4
4-2. Postupy pre jazdu
Jazda
RAV4-HV_OM_OM42A57SK_(EE)
Spínač POWER (zapaľovania)
Skontrolujte, či je zabrzdená parkovacia brzda.
Skontrolujte, či je radiaca páka v P.
Pevne zošliapnite brzdový pedál.
Na multiinformačnom displeji sa zobrazí .
Ak sa nezobrazí, hybridný systém nie je možné naštartovať.
St l ačte spínač POWER.
Ak sa rozsvieti indikátor "READY",
hybridný systém bude fungovať
normálne.
Držte zošliapnutý brzdový pedál,
až sa rozsvieti indikátor "READY".
Hybridný systém môže byť naštar-
tovaný z ktoréhokoľvek režimu spí-
nača POWER.
Skontrolujte, že indikátor "READY" svieti.
Vozidlo sa nebude pohybovať, keď indikátor "READY" nesvieti.
Vykonaním nasledujúcich činností, keď máte pri sebe elektro-
nický kľúč, štartujete hybridný systém alebo meníte režimy spí-
nača POWER.
Štartovanie hybridného systému
1
2
3
4
5

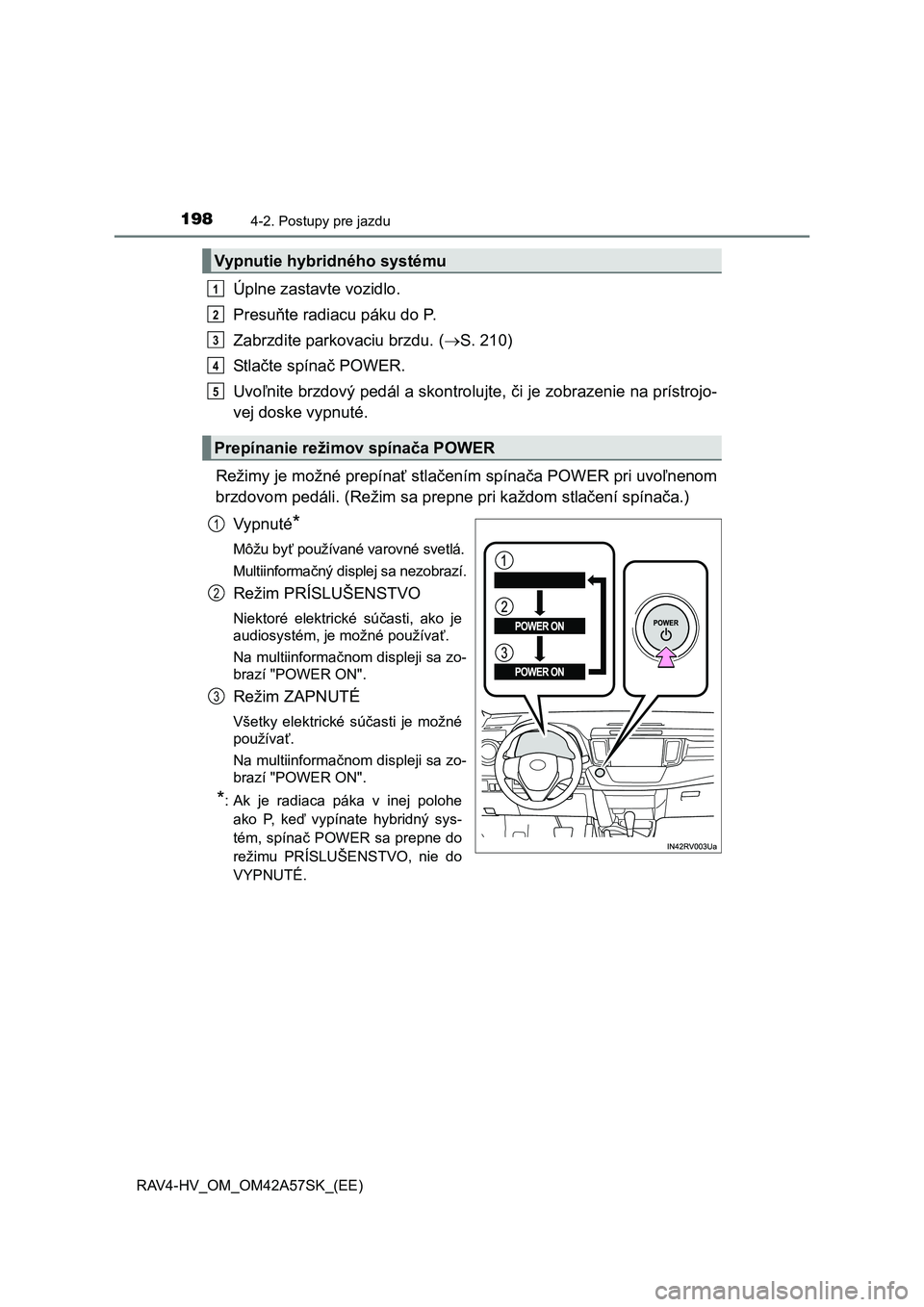

1984-2. Postupy pre jazdu
RAV4-HV_OM_OM42A57SK_(EE)
Úplne zastavte vozidlo.
Presuňte radiacu páku do P.
Zabrzdite parkovaciu brzdu. (S. 210)
St l ačte spínač POWER.
Uvoľnite brzdový pedál a skontrolujte, či je zobrazenie na prístrojo-
vej doske vypnuté.
Režimy je možné prepínať stlačením spínača POWER pri uvoľnenom
brzdovom pedáli. (Režim sa prepne pri každom stlačení spínača.)
Vypnuté
*
Môžu byť používané varovné svetlá.
Multiinformačný displej sa nezobrazí.
Režim PRÍSLUŠENSTVO
Niektoré elektrické súčasti, ako je
audiosystém, je možné používať.
Na multiinformačnom displeji sa zo-
brazí "POWER ON".
Režim ZAPNUTÉ
Všetky elektrické súčasti je možné
používať.
Na multiinformačnom displeji sa zo-
brazí "POWER ON".
*: Ak je radiaca páka v inej polohe
ako P, keď vypínate hybridný sys-
tém, spínač POWER sa prepne do
režimu PRÍSLUŠENSTVO, nie do
VYPNUTÉ.
Vypnutie hybridného systému
Prepínanie režimov spínača POWER
1
2
3
4
5
1
2
3

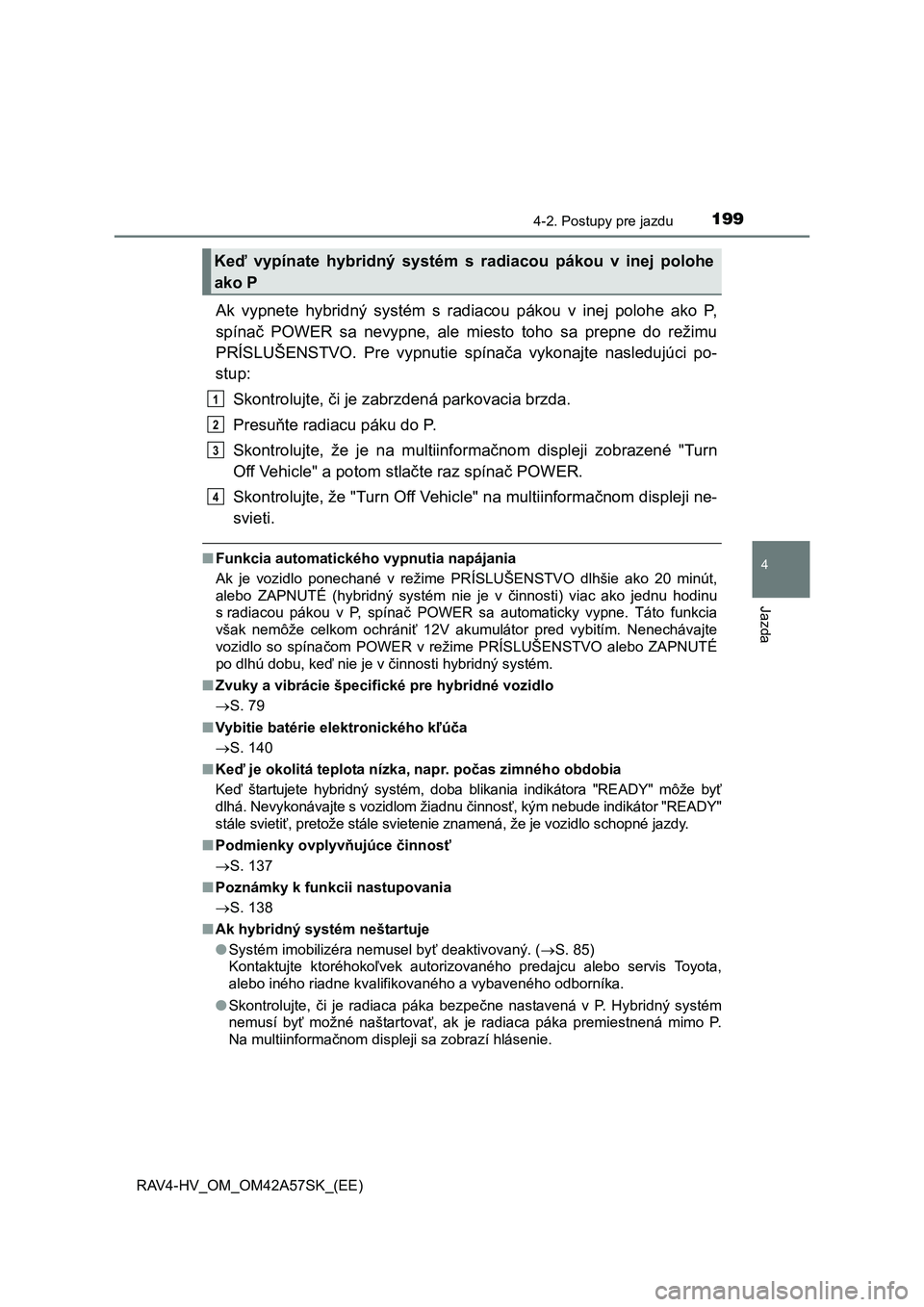

1994-2. Postupy pre jazdu
4
Jazda
RAV4-HV_OM_OM42A57SK_(EE)
Ak vypnete hybridný systém s radiacou pákou v inej polohe ako P,
spínač POWER sa nevypne, ale miesto toho sa prepne do režimu
PRÍSLUŠENSTVO. Pre vypnutie spínača vykonajte nasledujúci po-
stup:
Skontrolujte, či je zabrzdená parkovacia brzda.
Presuňte radiacu páku do P.
Skontrolujte, že je na multiinformačnom displeji zobrazené "Turn
Off Vehicle" a potom stlačte raz spínač POWER.
Skontrolujte, že "Turn Off Vehicle" na multiinformačnom displeji ne-
svieti.
■Funkcia automatického vypnutia napájania
Ak je vozidlo ponechané v režime PRÍSLUŠENSTVO dlhšie ako 20 minút,
alebo ZAPNUTÉ (hybridný systém nie je v činnosti) viac ako jednu hodinu
s radiacou pákou v P, spínač POWER sa automaticky vypne. Táto funkcia
však nemôže celkom ochrániť 12V akumulátor pred vybitím. Nenechávajte
vozidlo so spínačom POWER v režime PRÍSLUŠENSTVO alebo ZAPNUTÉ
po dlhú dobu, keď nie je v činnosti hybridný systém.
■Zvuky a vibrácie špecifické pre hybridné vozidlo
S. 79
■Vybitie batérie elektronického kľúča
S. 140
■Keď je okolitá teplota nízka, napr. počas zimného obdobia
Keď štartujete hybridný systém, doba blikania indikátora "READY" môže byť
dlhá. Nevykonávajte s vozidlom žiadnu činnosť, kým nebude indikátor "READY"
stále svietiť, pretože stále svietenie znamená, že je vozidlo schopné jazdy.
■Podmienky ovplyvňujúce činnosť
S. 137
■Poznámky k funkcii nastupovania
S. 138
■Ak hybridný systém neštartuje
●Systém imobilizéra nemusel byť deaktivovaný. (S. 85)
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo iného riadne kvalifikovaného a vybaveného odborníka.
●Skontrolujte, či je radiaca páka bezpečne nastavená v P. Hybridný systém
nemusí byť možné naštartovať, ak je radiaca páka premiestnená mimo P.
Na multiinformačnom displeji sa zobrazí hlásenie.
Keď vypínate hybridný systém s radiacou pákou v inej polohe
ako P
1
2
3
4

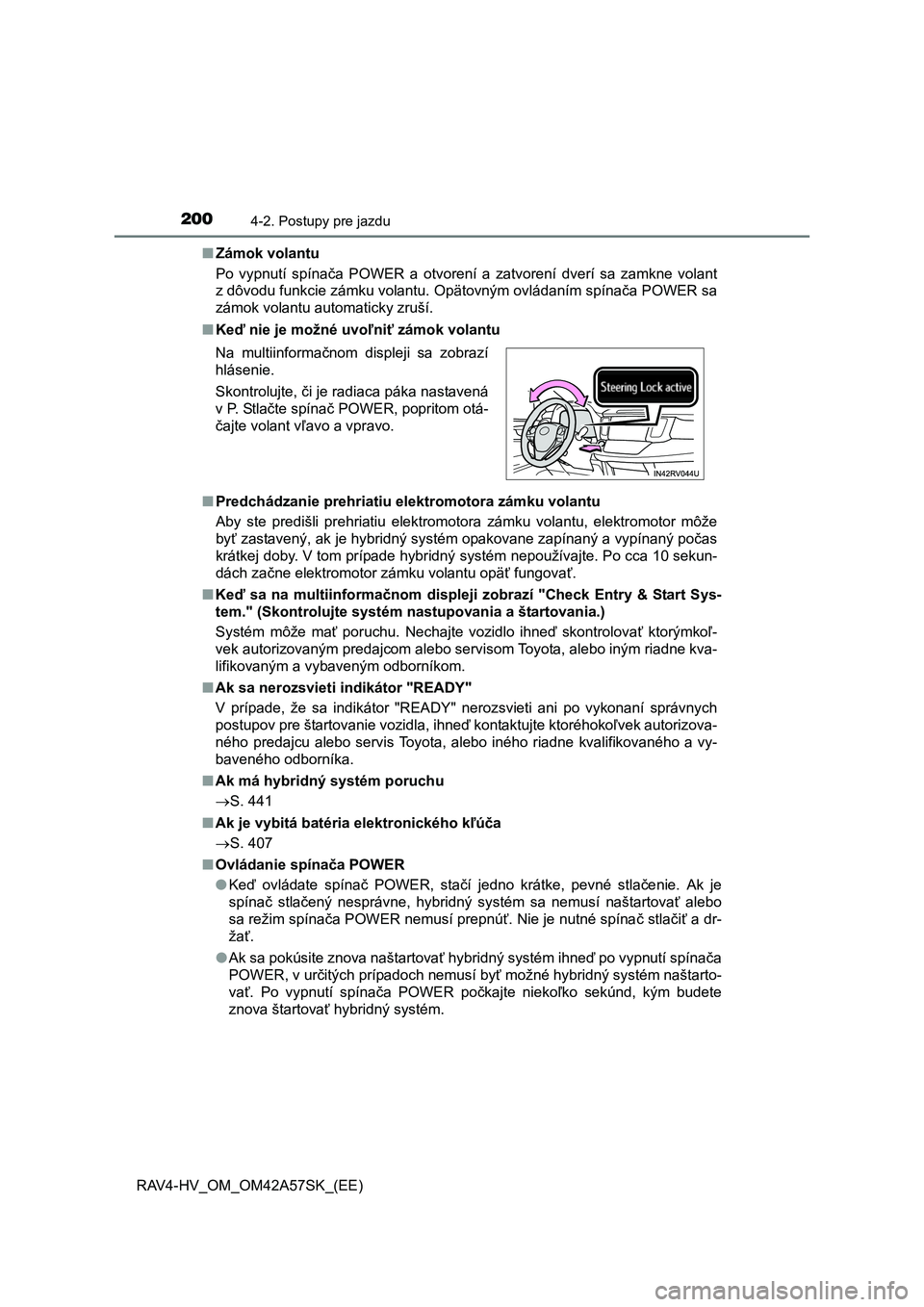

2004-2. Postupy pre jazdu
RAV4-HV_OM_OM42A57SK_(EE)
■ Zámok volantu
Po vypnutí spína ča POWER a otvorení a zatvorení dverí sa zamkne volant
z dôvodu funkcie zámku volantu. Opätovným ovládaním spína ča POWER sa
zámok volantu automaticky zruší.
■ Keď nie je možné uvoľniť zámok volantu
■ Predchádzanie prehriatiu elektromotora zámku volantu
Aby ste predišli prehriatiu elektromotora zámku volantu, elektromotor môže
by ť zastavený, ak je hybridný systém opakovane zapínaný a vypínaný počas
krátkej doby. V tom prípade hybridný systém nepoužívajte. Po cca 10 sekun-
dách za čne elektromotor zámku volantu opäť fungovať.
■ Keď sa na multiinformačnom displeji zobrazí "Check Entry & Start Sys-
tem." (Skontrolujt e systém nastupovania a štartovania.)
Systém môže ma ť poruchu. Nechajte vozidlo ihneď skontrolovať ktorýmkoľ-
vek autorizovaným predajcom alebo servisom Toyota, alebo iným riadne kva-
lifikovaným a vybaveným odborníkom.
■ Ak sa nerozsvieti indikátor "READY"
V prípade, že sa indikátor "READY" nerozsvieti ani po vykonaní správnych
postupov pre štartovanie vozidla, ihne ď kontaktujte ktoréhokoľvek autorizova-
ného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného a vy-
baveného odborníka.
■ Ak má hybridný systém poruchu
 S. 441
■ Ak je vybitá batéria elektronického kľúča
 S. 407
■ Ovládanie spínača POWER
● Keď ovládate spínač POWER, stačí jedno krátke, pevné stlačenie. Ak je
spína č stlačený nesprávne, hybridný systém sa nemusí naštartovať alebo
sa režim spína ča POWER nemusí prepnúť. Nie je nutné spínač stlačiť a dr-
ža ť.
● Ak sa pokúsite znova naštartovať hybridný systém ihneď po vypnutí spínača
POWER, v ur čitých prípadoch nemusí byť možné hybridný systém naštarto-
va ť. Po vypnutí spínača POWER počkajte niekoľko sekúnd, kým budete
znova štartova ť hybridný systém.
Na multiinforma čnom displeji sa zobrazí
hlásenie.
Skontrolujte, či je radiaca páka nastavená
v P. Stla čte spínač POWER, popritom otá-
č ajte volant vľavo a vpravo.
