2Instrumentgruppe
OM42B04DK2. Instrumentgruppe
Advarselslamper og indikatorer ................... 102
MÃ¥lere og instrumenter ..... 106
Multi-informations- display ............................. 110
Motor-/forbrugsover- vågningsskærm ............... 114
OM42B04DK.book Page 101 Wedne sday, September 21, 2016 9:33 AM

1022. Instrumentgruppe
OM42B04DK
Advarselslamper og indikatorer
De enheder, der anvendes på instrumenterne og visse indikatorer, kan
være forskellige alt efter landet.
Advarselslamperne og indikatorerne på instrumentgruppen og
midterpanelet informerer føreren om status for bilens forskellige
systemer.
For at gøre forklaringen lettere viser følgende illustration alle
advarselslamper og indikatorer med lys.
OM42B04DK.book Page 102 Wedne sday, September 21, 2016 9:33 AM

1032. Instrumentgruppe
2
Instrumentgruppe
OM42B04DK
Advarselslamperne informerer føreren om, at der er fejl i bilens
system.
*1: Disse lamper tændes, når tændingskontakten sættes på ON, for at vise atsystemet tjekkes. De slukker, når hybridsystemet er tændt, eller efter et par
sekunder. Hvis lyset ikke tændes eller slukker, kan der være en fejl i syste-
met. Få bilen tjekket hos en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
*2: Lyset blinker som tegn på en fejl.
*3: Denne lampe lyser på midterpanelet.
Advarselslamper
*1
(rød)
Advarselslampe for
bremsesystem
( ï‚®S. 475)*1Indikator for
udskridningssystem
(ï‚®S. 477)
*1
(gul)
Advarselslampe for
bremsesystem
( ï‚®S. 475)Advarselslampe for lavt
brændstofniveau
(ï‚®S. 477)
*1Fejlindikatorlampe
( ï‚®S. 475)Advarselslampe for
sikkerhedssele
(ï‚®S. 478)
*1SRS-advarselslampe
(ï‚®S. 476)*1Hovedadvarselslampe
(ï‚®S. 483)
*1
Advarselslampe for ABS
(ï‚®S. 476)
*1
(hvis
monteret)
Advarselslampe for lavt
dæktryk ( S. 478)
*1Advarselslampe for
servostyring
(ï‚®S. 476)
(gul)
(hvis
monteret)LDA-advarselslampe
( ï‚®S. 478)
*1, 2
(hvis
monteret)
PCS-advarselslampe
( ï‚®S. 477)
*3Indikatorer for
bagsædepassagerernes
sikkerhedssele
(ï‚®S. 478)
OM42B04DK.book Page 103 Wedne sday, September 21, 2016 9:33 AM

1042. Instrumentgruppe
OM42B04DK
Indikatorerne informerer føreren om driftstilstanden på bilens forskel-
lige systemer.
Indikatorer
Indikator for blinklys
(ï‚®S. 243)*1Indikator for deaktivering
af VSC ( ï‚®S. 338)
Indikator for baglys
( ï‚®S. 245) "READY"-indikator
(
ï‚®S. 229)
Indikator for
fjernlys ( ï‚®S. 246)
*1, 3
(hvis
monteret)
PCS-advarselslampe
( ï‚®S. 277)
(hvis
monteret)
Automatisk fjernlys
( ï‚®S. 250)*4Sikkerhedsindikator
(ï‚®S. 85, 95)
(hvis
monteret)
Indikator for tågeforlygte
( ï‚®S. 254) "SPORT"-indikator
(
ï‚®S. 238)
Indikator for
tågebaglygte
( ï‚®S. 254) "ECO MODE"-
indikator (
ï‚®S. 238)
(hvis
monteret)
Indikator for fartpilot
( ï‚®S. 301, 313) EV-indikator (
ï‚®S. 78)
(hvis
monteret)
Indikator for dynamisk
fartpilot med radar
( ï‚®S. 301) Indikator for
batterikørsel (
ï‚®S. 235)
Indikator for fartpilot
"SET" ( ï‚®S. 301, 313)
(hvis
monteret)
Indikator for Toyota-
parkeringshjælpsensor
( ï‚®S. 317)
*1, 2Indikator for
udskridningssystem
(ï‚®S. 338)
(hvis
monteret)LDA-indikator ( ï‚®S. 291)
OM42B04DK.book Page 104 Wedne sday, September 21, 2016 9:33 AM

1052. Instrumentgruppe
2
Instrumentgruppe
OM42B04DK
*1: Disse lamper tændes, når tændingskontakten sættes på ON, for at vise atsystemet tjekkes. De slukker, når hybridsystemet er tændt, eller efter et par
sekunder. Hvis lyset ikke tændes eller slukker, kan der være en fejl i syste-
met. Få bilen tjekket hos en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
*2: Indikatoren blinker som tegn på, at systemet er aktivt.
*3: Lyset tændes, når systemet er slået fra.
*4: Denne lampe lyser på midterpanelet.
*5: Hvis udendørstemperaturen er ca. 3 C eller lavere, blinker indikatoren i ca.
10 sekunder, hvorefter den lyser konstant.
*6: Sidespejlindikatorerne for BSM lyser i følgende situationer for at bekræfte, at systemet er aktivt:
• Når tændingskontakten står på ON , mens systemet er aktiveret.
• Når systemet aktiveres, mens tændingskontakten står på ON.
Hvis systemet fungerer korrekt, slukker sidespejlindikatorerne for BSM
efter et par sekunder.
Hvis sidespejlindikatorerne for BSM ikke begynder at lyse eller ikke slukker,
kan der være en fejl i systemet. Hvis dette sker, skal bilen efterses hos en
autoriseret Toyota-forhandler/-repara tør eller andre kvalificerede fagfolk.
*7: Denne lampe lyser på sidespejlene.
*5
Isadvarselsindikator
(ï‚®S. 495)
*6, 7
(hvis
monteret)
Sidespejlindikator for
BSM ( ï‚®S. 325)
(hvis
monteret)
BSM-indikator
( ï‚®S. 325)*1, 4Indikator for
FORSÆDEAIRBAG
(ï‚®S. 51)
ADVARSEL
n Hvis en af sikkerhedssystemlamperne ikke tænder
Hvis en af sikkerhedssystemlamperne, som fx advarselslampen for ABS og
SRS, ikke tænder, når du starter hybridsystemet, kan det betyde, at disse
systemer ikke yder dig beskyttelse i tilfælde af en ulykke, hvilket kan medfø-
re døden eller alvorlige kvæstelser. Få omgående bilen efterset hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk,
hvis dette sker.
OM42B04DK.book Page 105 Wedne sday, September 21, 2016 9:33 AM

1062. Instrumentgruppe
OM42B04DK
MÃ¥lere og instrumenter
Enhederne på instrumentet og displayet kan variere afhængigt af, hvilket
land bilen er produceret til.
Hybridsystemindikator
Viser hybridsystemets effekt- eller regenereringsniveau (ï‚®S. 108)
Udendørstemperaturen på displayet
ï‚®S. 108
Gearposition og gearområde
Viser den valgte gearposition eller det valgte gearområde ( S. 237)
Ur
ï‚®S. 112
Speedometer
Viser bilens hastighed
Brændstofmåler
Viser mængden af brændstof i tanken
1
2
3
4
5
6
OM42B04DK.book Page 106 Wednesday, September 21, 2016 9:33 AM

1072. Instrumentgruppe
2
Instrumentgruppe
OM42B04DK

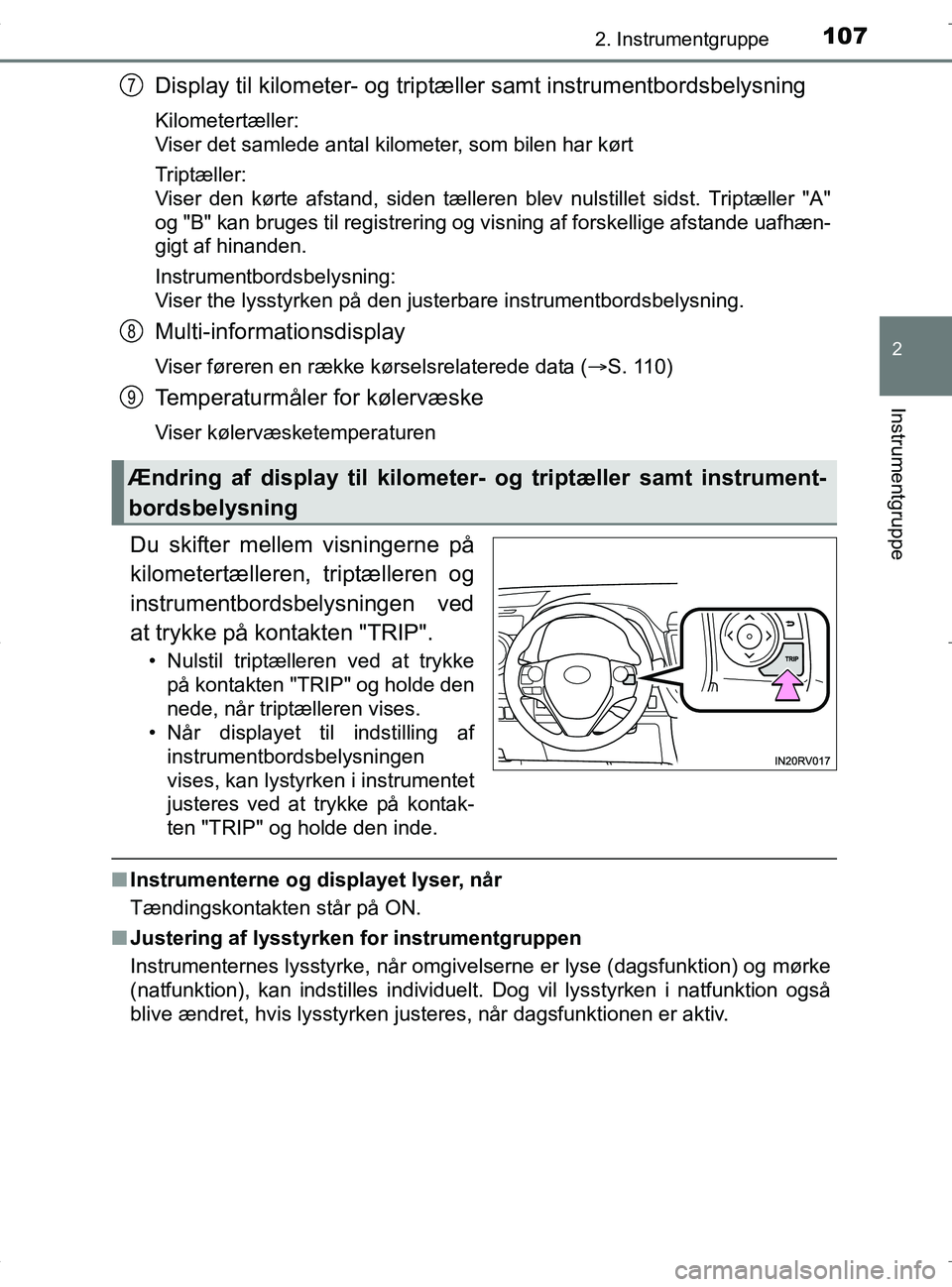

Display til kilometer- og triptæller samt instrumentbordsbelysning
Kilometertæller:
Viser det samlede antal kilometer, som bilen har kørt
Triptæller:
Viser den kørte afstand, siden tælleren blev nulstillet sidst. Triptæller "A"
og "B" kan bruges til registrering og visning af forskellige afstande uafhæn-
gigt af hinanden.
Instrumentbordsbelysning:
Viser the lysstyrken på den justerbare instrumentbordsbelysning.
Multi-informationsdisplay
Viser føreren en række kørselsrelaterede data ( S. 110)
Temperaturmåler for kølervæske
Viser kølervæsketemperaturen
Du skifter mellem visningerne på
kilometertælleren, triptælleren og
instrumentbordsbelysningen ved
at trykke på kontakten "TRIP".
• Nulstil triptælleren ved at trykke
på kontakten "TRIP" og holde den
nede, når triptælleren vises.
• Når displayet til indstilling af instrumentbordsbelysningen
vises, kan lystyrken i instrumentet
justeres ved at trykke på kontak-
ten "TRIP" og holde den inde.
nInstrumenterne og displayet lyser, når
Tændingskontakten står på ON.
n Justering af lysstyrken for instrumentgruppen
Instrumenternes lysstyrke, når omgivelserne er lyse (dagsfunktion) og mørke
(natfunktion), kan indstilles individuelt. Dog vil lysstyrken i natfunktion også
blive ændret, hvis lysstyrken justeres, når dagsfunktionen er aktiv.
Ændring af display til kilometer- og triptæller samt instrument-
bordsbelysning
7
8
9
OM42B04DK.book Page 107 Wedne sday, September 21, 2016 9:33 AM

1082. Instrumentgruppe
OM42B04DKn

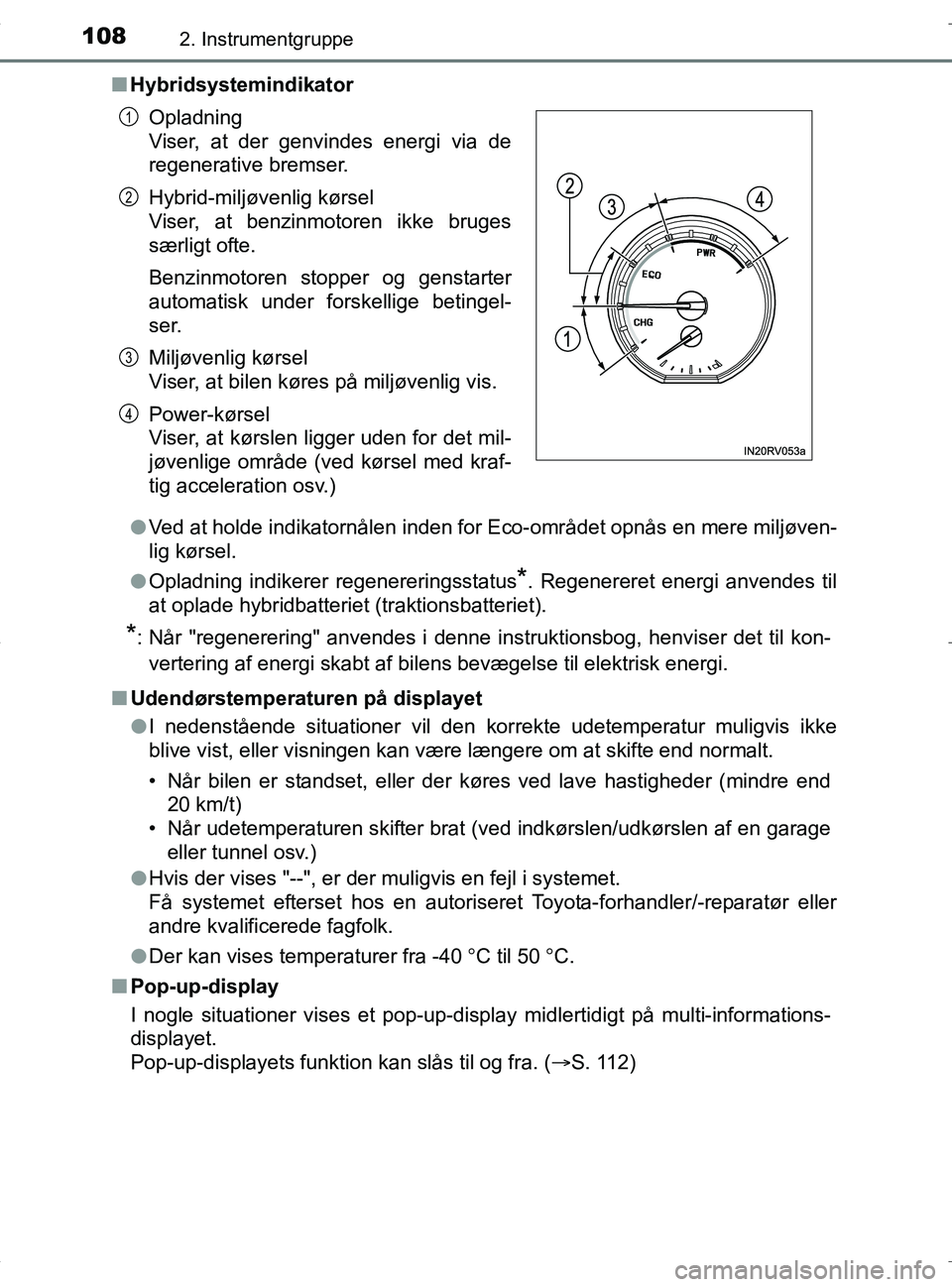

Hybridsystemindikator
lVed at holde indikatornålen inden for Eco-området opnås en mere miljøven-
lig kørsel.
l Opladning indikerer regenereringsstatus
*. Regenereret energi anvendes til
at oplade hybridbatteriet (traktionsbatteriet).
*: NÃ¥r "regenerering" anvendes i denne instruktionsbog, henviser det til kon-
vertering af energi skabt af bil ens bevægelse til elektrisk energi.
n Udendørstemperaturen på displayet
lI nedenstående situationer vil den korrekte udetemperatur muligvis ik\
ke
blive vist, eller visningen kan være længere om at skifte end normalt.
• Når bilen er standset, eller der køres ved lave hastigheder (mindre end
20 km/t)
• Når udetemperaturen skifter brat (ved indkørslen/udkørslen af en garage eller tunnel osv.)
l Hvis der vises "--", er der muligvis en fejl i systemet.
Få systemet efterset hos en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
l Der kan vises temperaturer fra -40 ï‚° C til 50 ï‚°C.
n Pop-up-display
I nogle situationer vises et pop-up-display midlertidigt på multi-informations-
displayet.
Pop-up-displayets funktion kan slås til og fra. ( S. 112)
Opladning
Viser, at der genvindes energi via de
regenerative bremser.
Hybrid-miljøvenlig kørsel
Viser, at benzinmotoren ikke bruges
særligt ofte.
Benzinmotoren stopper og genstarter
automatisk under forskellige betingel-
ser.
Miljøvenlig kørsel
Viser, at bilen køres på miljøvenlig vis.
Power-kørsel
Viser, at kørslen ligger uden for det mil-
jøvenlige område (ved kørsel med kraf-
tig acceleration osv.)
1
2
3
4
OM42B04DK.book Page 108 Wedne
sday, September 21, 2016 9:33 AM

1092. Instrumentgruppe
2
Instrumentgruppe
OM42B04DK
ADVARSEL
nInformationsdisplayet ved lave temperaturer
Lad kabinen blive varm, inden LCD-displayet benyttes. Ved meget lave
temperaturer kan displayskærmen reagere langsomt, og der kan være for-
sinkelser i opdateringen af skærmen.
For eksempel er der en forsinkelse mellem førerens skifte og det nye gear-
nummer, der vises på displayet. Denne forsinkelse kan få føreren til at skifte
nedad igen og dermed forårsage en pludselig motoropbremsning og ulykke,
der medfører dødsfald eller personskade.
BEMÆRK
nSådan undgår du skader på moto ren og dens komponenter
Motoren kan bliver overophedet, hvis temperaturmåleren for kølervæske
står i det røde område ("H"). Stands i så fald straks bilen et sikkert sted, og
kontrollér motoren, når den er kølet helt ned. ( S. 540)
OM42B04DK.book Page 109 Wednesday, September 21, 2016 9:33 AM

1102. Instrumentgruppe
OM42B04DK
Multi-infor mationsdisplay
Multi-informationsdisplayet viser føreren en række bildata.
lIkoner i menuen
Viser følgende informationer,
når der vælges et ikon.
(ï‚® S. 111)
Nogle af informationerne kan
vises automatisk afhængig af
situationen.
Kørselsinformation
Vælg dette for at få vist forskellige kørselsdata. ( S. 111)
Navigationssystem-tilknyttet display*
Vælg dette for at få vist følgende informationer for navigationssyste-
met.
• Rutevejledning
• Kompasvisning (nord er opad/bilens retning er opad)
Audiosystem-tilknyttet display*
Vælg dette for at muliggøre valg af en lydkilde eller et nummer på
displayet ved hjælp af instrumentbetjeningsknapperne.
Kørselsinformation*
Vælg for at vise oplysninger om den dynamiske fartpilot med radar*
eller LDA (advarsel om vejbaneskift med kontrol af styring)*, når
systemet er i brug. ( ï‚®S. 288, 301)
Det viste ikon ændres afhængig af, hvilket system der anvendes.
Advarselsdisplay
Vælg dette for at få vist advarselsmeddelelser samt forholdsregler,
der skal træffes, hvis der registreres en fejl. ( S. 483)
Indstillingsdisplay
Vælg dette for at ændre systemindstillinger og instrumentets display-
indstillinger. (ï‚®S. 112)
*: Hvis monteret
Displayindhold
