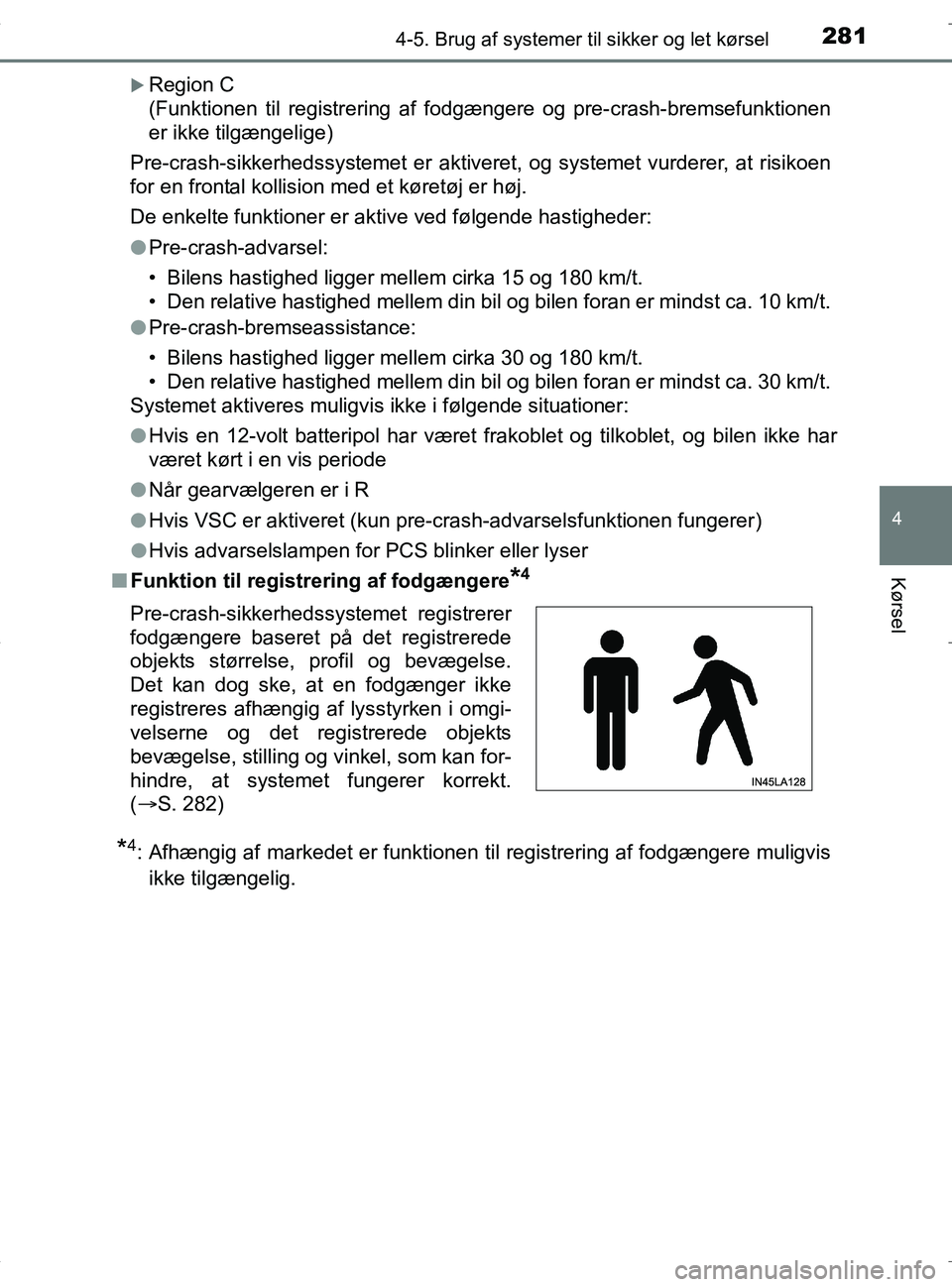

Page 281 of 588

2814-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK
Region C
(Funktionen til registrering af fodgæ ngere og pre-crash-bremsefunktionen
er ikke tilgængelige)
Pre-crash-sikkerhedssystemet er aktiveret, og systemet vurderer, at risikoen
for en frontal kollision med et køretøj er høj.
De enkelte funktioner er aktive ved følgende hastigheder:
l Pre-crash-advarsel:
• Bilens hastighed ligger mellem cirka 15 og 180 km/t.
• Den relative hastighed mellem din bil og bilen foran er mindst ca. 10 km/t.
l Pre-crash-bremseassistance:
• Bilens hastighed ligger mellem cirka 30 og 180 km/t.
• Den relative hastighed mellem din bil og bilen foran er mindst ca. 30 km/t.
Systemet aktiveres muligvis ikke i følgende situationer:
l Hvis en 12-volt batteripol har været frakoblet og tilkoblet, og bilen ikke har
været kørt i en vis periode
l Når gearvælgeren er i R
l Hvis VSC er aktiveret (kun pre- crash-advarselsfunktionen fungerer)
l Hvis advarselslampen for PCS blinker eller lyser
n Funktion til registrering af fodgængere
*4
*4: Afhængig af markedet er funktionen til registrering af fodgængere muligvis
ikke tilgængelig.
Pre-crash-sikkerhedss
ystemet registrerer
fodgængere baseret på det registrerede
objekts størrelse, profil og bevægelse.
Det kan dog ske, at en fodgænger ikke
registreres afhængig af lysstyrken i omgi-
velserne og det registrerede objekts
bevægelse, stilling og vinkel, som kan for-
hindre, at systemet fungerer korrekt.
( S. 282)
OM42B04DK.book Page 281 Wedne sday, September 21, 2016 9:33 AM

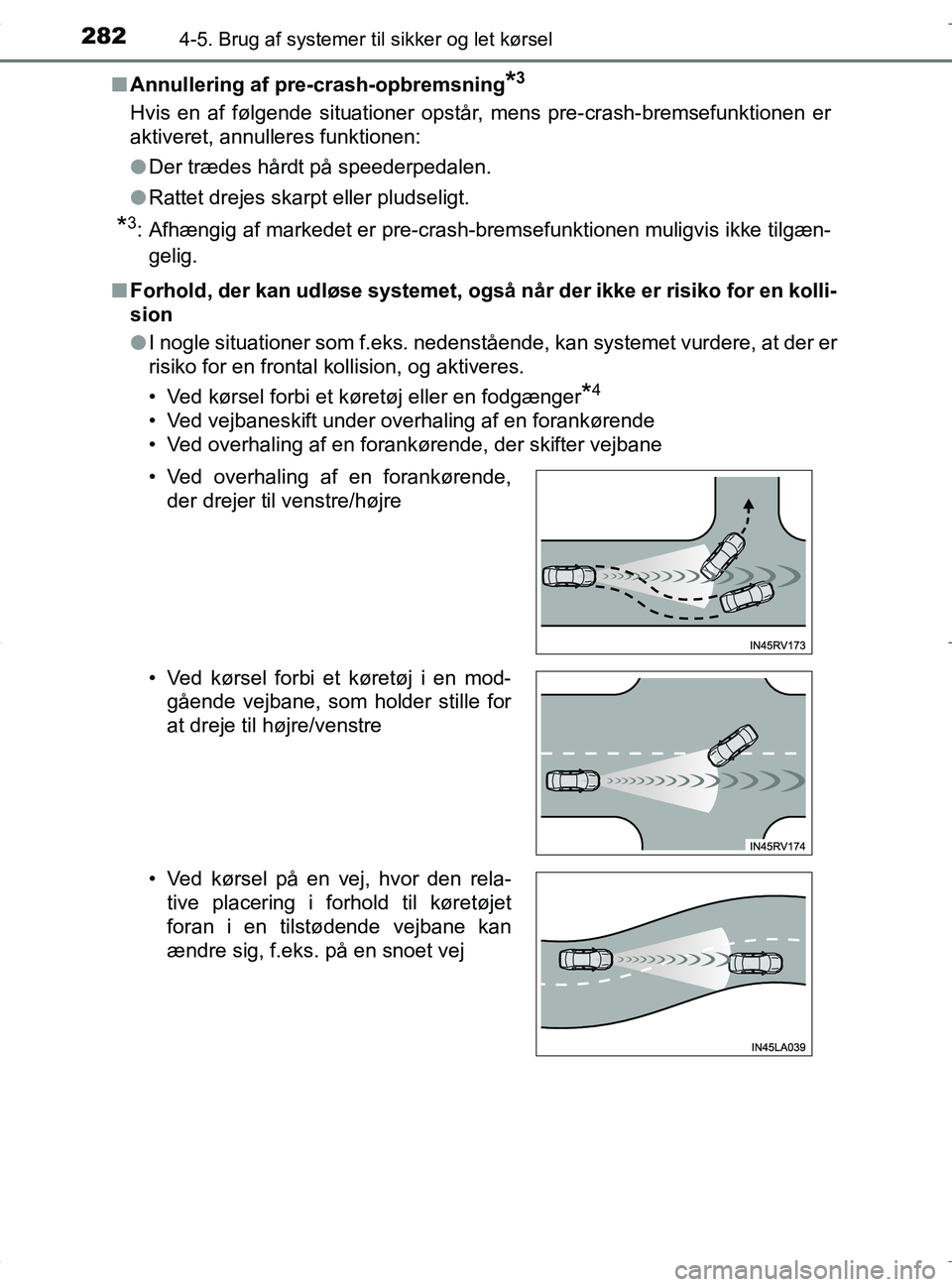

Page 282 of 588

2824-5. Brug af systemer til sikker og let kørsel
OM42B04DKn
Annullering af pre-crash-opbremsning
*3
Hvis en af følgende situationer opstår, mens pre-crash-bremsefunktionen er
aktiveret, annulleres funktionen:
lDer trædes hårdt på speederpedalen.
l Rattet drejes skarpt eller pludseligt.
*3: Afhængig af markedet er pre-crash-bremsefunktionen muligvis ikke tilgæn-
gelig.
n Forhold, der kan udløse systemet, også når der ikke er risiko for en kolli-
sion
lI nogle situationer som f.eks. nedenstående, kan systemet vurdere, at der er
risiko for en frontal kollision, og aktiveres.
• Ved kørsel forbi et køretøj eller en fodgænger
*4
• Ved vejbaneskift under overhaling af en forankørende
• Ved overhaling af en forankørende, der skifter vejbane
• Ved overhaling af en forankørende,
der drejer til venstre/højre
• Ved kørsel forbi et køretøj i en mod- gående vejbane, som holder stille for
at dreje til højre/venstre
• Ved kørsel på en vej, hvor den rela- tive placering i forhold til køretøjet
foran i en tilstødende vejbane kan
ændre sig, f.eks. på en snoet vej
OM42B04DK.book Page 282 Wedne sday, September 21, 2016 9:33 AM

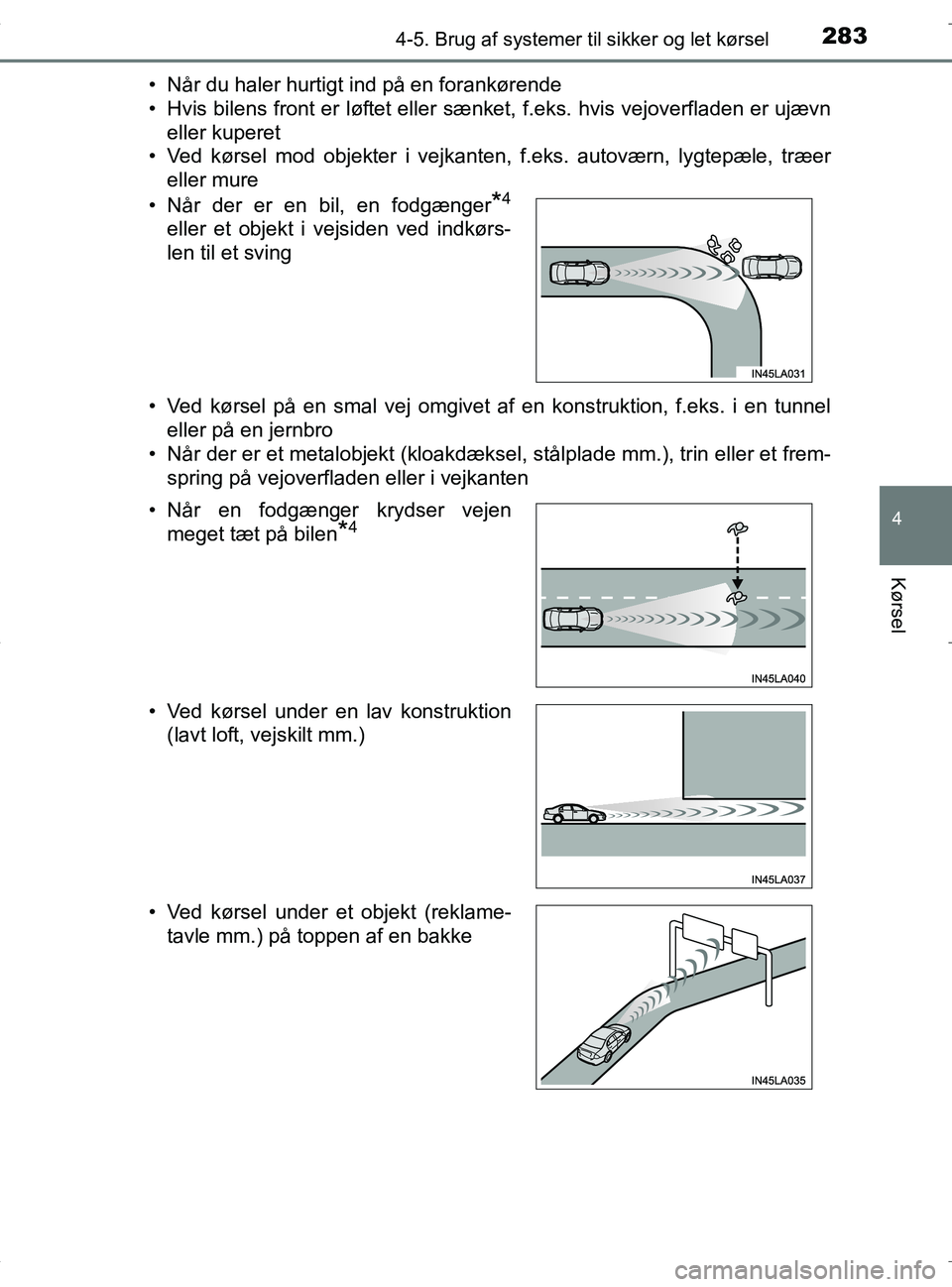

Page 283 of 588

2834-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK• Når du haler hurtigt ind på en forankørende
• Hvis bilens front er løftet eller sæ
nket, f.eks. hvis vejoverfladen er ujævn
eller kuperet
• Ved kørsel mod objekter i vejkanten, f.eks. autoværn, lygtepæle, træer
eller mure
• Ved kørsel på en smal vej omgivet af en konstruktion, f.eks. i en tunnel eller på en jernbro
• Når der er et metalobjekt (kloakdæks el, stålplade mm.), trin eller et frem-
spring på vejoverfladen eller i vejkanten
• Når der er en bil, en fodgænger
*4
eller et objekt i vejsiden ved indkørs-
len til et sving
• Når en fodgænger krydser vejen meget tæt på bilen
*4
• Ved kørsel under en lav konstruktion(lavt loft, vejskilt mm.)
• Ved kørsel under et objekt (reklame- tavle mm.) på toppen af en bakke
OM42B04DK.book Page 283 Wedne sday, September 21, 2016 9:33 AM
Page 284 of 588

2844-5. Brug af systemer til sikker og let kørsel
OM42B04DK• Når du kører hurtigt frem til en bom til en betalingsvej, et parkeringsan-
læg eller andre bomme, som åbnes og lukkes
• Ved bilvask i en vaskehal
• Når bilen rammes af vand, sne, støv mm. fra en forankørende
• Ved kørsel gennem damp eller røg
• Når der er mønstre eller maling på vejen eller en mur, der kan forveksles
med et køretøj eller en fodgænger
*4
• Ved kørsel tæt på et objekt, som reflekterer radiobølger, f.eks. en storlastvogn eller autoværn
• Ved kørsel tæt på et tv-tårn, en sendestation, et kraftværk eller et andet sted, hvor der kan forekomme kraftige radiobølger eller elektrisk støj
*4: Afhængig af markedet er funktionen til registrering af fodgængere mulig-
vis ikke tilgængelig.
n Situationer, hvor systemet mu ligvis ikke fungerer korrekt
l I nogle situationer som eksempelvis nedenstående registreres et køretøj
muligvis ikke af radarsensoren og kamerasensoren, så systemet ikke funge-
rer korrekt:
• Hvis en modkørende nærmer sig bilen
• Hvis den forankørende er en motorcykel eller en cykel
• Ved kørsel mod siden eller forenden af en bil
• Hvis den forankørende har en lille bagende, f.eks. en lastvogn uden last
• Hvis den forankørende transporterer en last, der rager ud bag bagkofan-
geren
• Ved kørsel gennem eller under objek-
ter, som kan berøre bilen, f.eks. langt
græs, grene eller et banner
• Hvis den forankørende har en lav bagende, f.eks. en anhænger med
lavt lad
OM42B04DK.book Page 284 Wedne sday, September 21, 2016 9:33 AM
Page 285 of 588

2854-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK• Hvis den forankørende har en uregelmæssig form, f.eks. en traktor eller
en sidevogn
• Hvis solen eller andet lys skinner direkte på den forankørende
• Hvis et køretøj kører ud foran bilen eller kommer ud ved siden af et køre- tøj
• Hvis den forankørende foretager en pludselig manøvre (f.eks. pludselig slingren eller forøgelse eller reduktion af hastigheden)
• Hvis der pludselig køres ind bag en forankørende
• Ved kørsel i barsk vejr som kraftig regn, tåge, sne eller sandstorm
• Når bilen rammes af vand, sne, støv mm. fra en forankørende
• Ved kørsel gennem damp eller røg
• Ved kørsel et sted, hvor lysstyrken i omgivelserne skifter pludseligt, f.eks. ved indkørsel i eller udkørsel af en tunnel
• Når meget kraftigt lys, fx solen eller forlygterne på modkørende biler,
skinner direkte ind i kamerasensoren
• Når der ikke er meget lys i omgivelserne, f.eks. ved solopgang og solned- gang, om natten eller i en tunnel
• Når bilen, efter hybridsystemet er startet, ikke har kørt i et vist tidsrum
• Under venstre-/højresving og i få sekunder efter et venstre-/højresving
• Ved kørsel gennem et sving og i nogle sekunder efter kørsel i et sving
• Hvis bilen skrider ud • Hvis den forankørende har en meget høj frihøjde
• Hvis køretøjet foran ikke befinder sig lige foran bilen
OM42B04DK.book Page 285 Wedne sday, September 21, 2016 9:33 AM
Page 286 of 588

2864-5. Brug af systemer til sikker og let kørsel
OM42B04DK• Hvis hjulene er fejljusteret
• Hvis kamerasensoren er blokeret af et viskerblad
• Bilen gynger.
• Bilen kører ved ekstremt høje hastigheder.
• Når du kører på en bakke
• Hvis radarsensoren eller kamerasensoren er fejljusteret
l I nogle situationer, som f.eks. nedenstående, kan der ikke opnås tilstrække-
lig bremsekraft, og systemet fungerer ikke korrekt:
• Hvis bremsefunktionerne ikke kan fungere optimalt, f.eks. når bremsede-
lene er ekstremt kolde, ekstremt varme eller våde
• Hvis bilen ikke er korrekt vedligeholdt (bremser eller dæk er for slidte, for- kert dæktryk osv.)
• Hvis bilen køres på grusvej eller andet glat underlag
l Nogle fodgængere som eksempelvis nedenstående registreres muligvis
ikke af radarsensoren og kamerasensoren, så systemet ikke fungerer kor-
rekt
*4:
• Fodgængere, der er lavere end ca. 1 m eller højere end ca. 2 m
• Fodgængere, der går i meget løstsiddende tøj (regnfrakke, lang nederdel osv.), som skjuler deres omrids
• Fodgængere, der bærer stor bagage, holder en paraply mm., som skjuler en del af kroppen
• Fodgængere, der bøjer sig frem eller sidder på hug
• Fodgængere, der skubber en klapvogn, kørestol, cykel eller et andet køretøj
• Grupper af fodgængere, som står tæt sammen
• Fodgængere i hvidt tøj, der fremstår meget lyse
• Fodgængere i mørke, f.eks. om natten eller i en tunnel
• Fodgængere med tøj i samme eller næsten samme farve eller lysstyrke
som omgivelserne
• Fodgængere tæt på mure, hegn, autoværn eller store objekter
• Fodgængere, der står på et metalobjekt (kloakdæksel, stålplade mm.) på
vejen
• Fodgængere, der går hurtigt
• Fodgængere, der pludselig ændrer hastighed
• Fodgængere, der løber ud fra bag et køretøj eller et stort objekt
• Fodgængere, der befinder sig meget tæt på bilens side (sidespejl mm.)
*4: Afhængig af markedet er funktionen til registrering af fodgængere mulig-
vis ikke tilgængelig.
• Når bilens forende løftes eller sænkes
OM42B04DK.book Page 286 Wedne
sday, September 21, 2016 9:33 AM
Page 287 of 588

2874-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DKn
Hvis PCS-advarselslampen blinker, og der vises en meddelelse på multi-
informationsdisplayet
Pre-crash-sikkerhedssystemet kan være midlertidigt ude af funktion, eller der
kan være en fejl i systemet.
l I følgende situationer slukkes advarselslampen, meddelelsen forsvinder, og
systemet fungerer igen, når de normale funktionsbetingelser vender tilbage:
• Når radarsensoren eller kamerasensoren eller området omkring senso-
rerne er varme, f.eks. i solen
• Når radarsensoren eller kamerasensoren eller området omkring senso-
rerne er kolde, f.eks. i ekstremt koldt vejr
• Når radarsensoren eller kølergitterets emblem er snavset eller dækket af
sne mm.
• Når en del af forruden foran kamerasensoren er dugget til eller dækket af kondensvand eller is
(Afdugning af forruden: S. 358)
• Hvis kamerasensoren er blokeret, f.eks. når motorhjelmen er åben, eller der er sat en mærkat på forruden tæt på kamerasensoren
l Hvis PCS-advarselslampen fortsætter med at blinke, eller advarselsmedde-
lelsen ikke forsvinder, kan der være en fejl i systemet. Få omgående bilen
efterset af en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
n Hvis VSC deaktiveres
lHvis VSC deaktiveres ( S. 339), deaktiveres pre-crash-bremseassistan-
cen og pre-crash-bremsefunktionerne også.
l PCS-advarselslampen lyser, og meddelelsen "VSC Turned Off Pre-crash
Brake System Unavailable" vises på multi-informationsdisplayet.
OM42B04DK.book Page 287 Wedne sday, September 21, 2016 9:33 AM
Page 288 of 588

2884-5. Brug af systemer til sikker og let kørsel
OM42B04DK
LDA-kontakt (advarsel om vejbaneskift med
kontrol af styring)
Ved kørsel på motorvej med hvide (gule) linjer alarmerer denne funk-
tion føreren, når bilen muligvis er ved at afvige fra sin bane, og den
assisterer ved at styre ratt et, så bilen holder sin bane.
LDA-systemet registrerer synlige
hvide (gule) linjer ved hjælp af
kamerasensoren øverst på forru-
den.
uFunktion til advarsel om vejbaneskift
Når systemet vurderer, at bilen
måske er ved at afvige fra sin
bane, vises en advarsel på
multi-informationsdisplayet, og
advarselssummeren lyder for at
alarmere føreren.
Når advarselssummeren lyder,
skal situationen på vejen kon-
trolleres, og rattet skal betjenes
forsigtigt, så bilen styres tilbage
midt på vejbanen.
: Hvis monteret
Oversigt over funktioner
Funktioner i LDA-systemet
OM42B04DK.book Page 288 Wedne sday, September 21, 2016 9:33 AM
Page 289 of 588

2894-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK
uRatstyringsfunktion
Når systemet registrerer, at
bilen muligvis er ved at afvige
fra sin bane, hjælper systemet
ved at styre rattet en smule i
kort tid, så bilen holder sin
bane.
Hvis systemet registrerer, at rat-
tet ikke er blevet betjent i en vis
periode, eller at føreren ikke hol-
der godt fast i rattet, vises en
advarsel på multi-informations-
displayet, og funktionen annulle-
res midlertidigt.
uSlingreadvarsel
Når bilen slingrer eller ser ud til
at være ved at afvige fra sin
bane flere gange, lyder advar-
selssummeren, og der vises en
meddelelse å multi-informati-
onsdisplayet for at alarmere
føreren.
OM42B04DK.book Page 289 Wedne sday, September 21, 2016 9:33 AM
Page 290 of 588

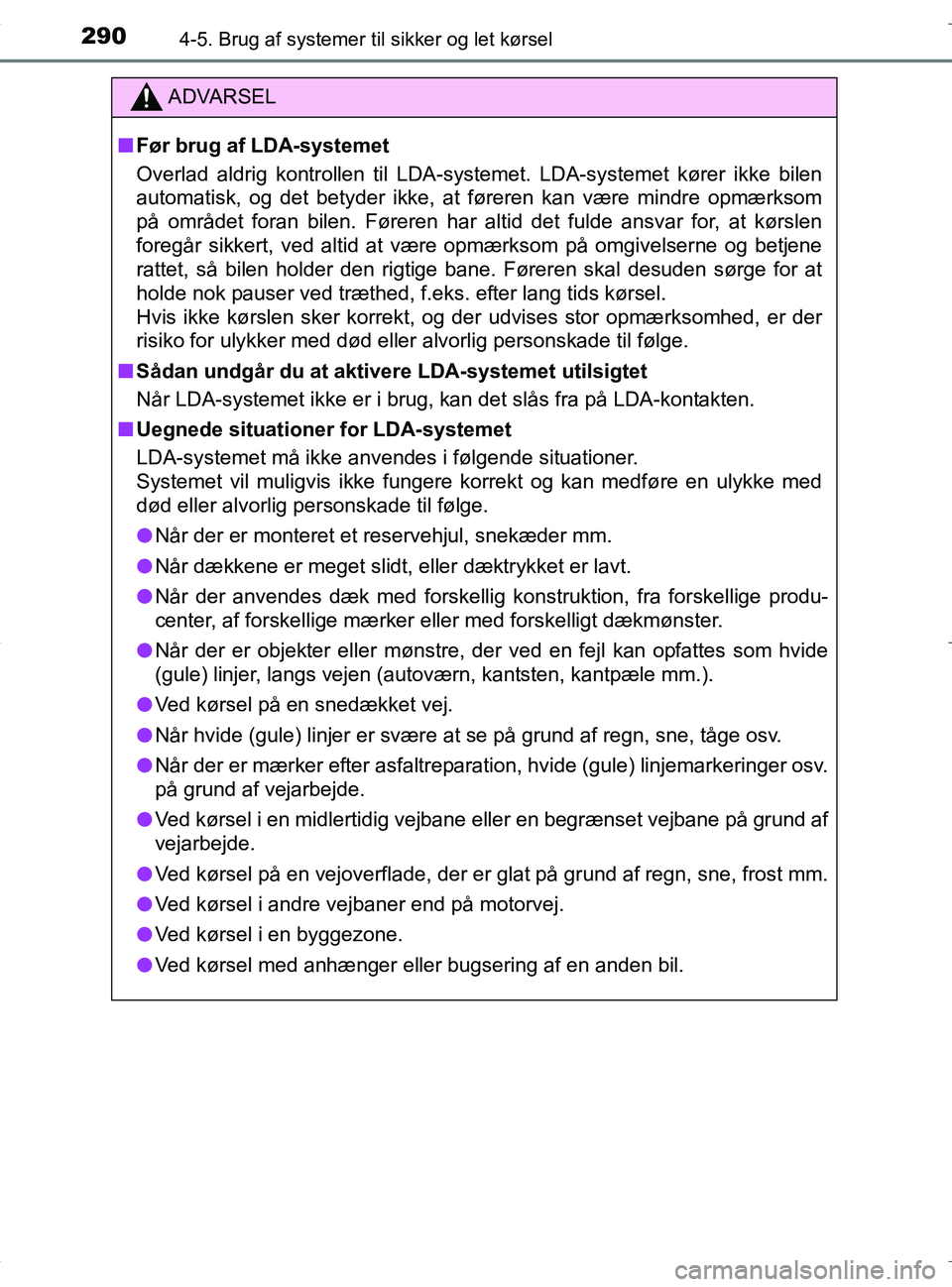

2904-5. Brug af systemer til sikker og let kørsel
OM42B04DK
ADVARSEL
nFør brug af LDA-systemet
Overlad aldrig kontrollen til LDA-systemet. LDA-systemet kører ikke bilen
automatisk, og det betyder ikke, at føreren kan være mindre opmærksom
på området foran bilen. Føreren har altid det fulde ansvar for, at kørslen
foregår sikkert, ved altid at være opmærksom på omgivelserne og betjene
rattet, så bilen holder den rigtige bane. Føreren skal desuden sørge for at
holde nok pauser ved træthed, f.eks. efter lang tids kørsel.
Hvis ikke kørslen sker korrekt, og der udvises stor opmærksomhed, er der
risiko for ulykker med død eller alvorlig personskade til følge.
n Sådan undgår du at aktivere LDA-systemet utilsigtet
Når LDA-systemet ikke er i brug, kan det slås fra på LDA-kontakten.
n Uegnede situationer for LDA-systemet
LDA-systemet må ikke anvendes i følgende situationer.
Systemet vil muligvis ikke fungere korrekt og kan medføre en ulykke med
død eller alvorlig personskade til følge.
l Når der er monteret et reservehjul, snekæder mm.
l Når dækkene er meget slidt, eller dæktrykket er lavt.
l Når der anvendes dæk med forskellig konstruktion, fra forskellige produ-
center, af forskellige mærker eller med forskelligt dækmønster.
l Når der er objekter eller mønstre, der ved en fejl kan opfattes som hvide
(gule) linjer, langs vejen (autoværn, kantsten, kantpæle mm.).
l Ved kørsel på en snedækket vej.
l Når hvide (gule) linjer er svære at se på grund af regn, sne, tåge osv.
l Når der er mærker efter asfaltreparati on, hvide (gule) linjemarkeringer osv.
på grund af vejarbejde.
l Ved kørsel i en midlertidig vejbane eller en begrænset vejbane på grund af
vejarbejde.
l Ved kørsel på en vejoverflade, der er glat på grund af regn, sne, frost mm.
l Ved kørsel i andre vejbaner end på motorvej.
l Ved kørsel i en byggezone.
l Ved kørsel med anhænger eller bugsering af en anden bil.
OM42B04DK.book Page 290 Wedne sday, September 21, 2016 9:33 AM
