TOYOTA RAV4 HYBRID 2017 Brugsanvisning (in Danish)

3214-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK
Du kan indstille summerens lydstyrk e og skærmens funktionsbetingel-
ser.
Tryk på knappen "SETUP".
Vælg "Vehicle" på skærmen.
Vælg "TOYOTA park assist settings" på skærmen.
Vælg det ønskede emne.
l Summerens lydstyrke kan indstilles.
l Du kan vælge at have displaye t for Toyota-parkeringshjælpsenso-
ren slået til eller fra.
l Visningen af midtersensoren for eller bag samt lydindikatoren kan
indstilles.
nToyota-parkeringshjælpsensor kan an vendes, når følgende betingelser
er opfyldt
l Hjørnesensorer for:
• Tændingskontakten står på ON.
• Gearvælgeren står på andet end P.
• Bilens hastighed er ca. 10 km/t eller lavere.
l Midtersensorer for:
• Tændingskontakten står på ON.
• Gearvælgeren står på andet end P eller R.
• Bilens hastighed er ca. 10 km/t eller lavere.
l Hjørne- og midtersensorer bag:
• Tændingskontakten står på ON.
• Gearvælgeren står på R.
n Toyota-parkeringshjælpsensorskærme n (biler med Toyota-parkerings-
hjælp)
Når systemet registrerer en forhindring, mens Toyota-parkeringshjælpen er i
brug, vises advarselsindikatoren i øverste hjørne af skærmen, også selvom
displayindstillingen er slået fra.

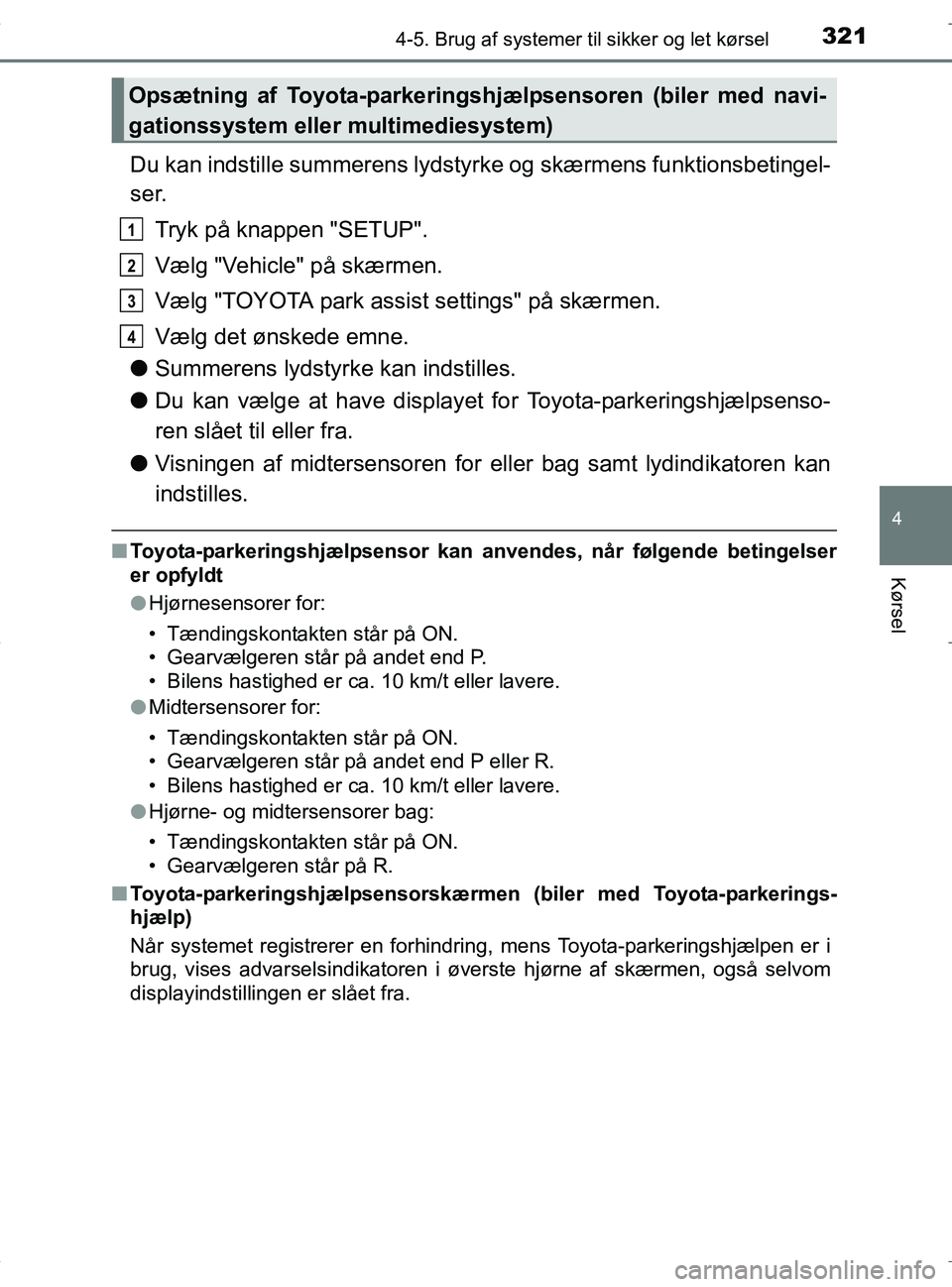

Opsætning af Toyota-parkeringshj ælpsensoren (biler med navi-
gationssystem eller multimediesystem)
1
2
3
4
OM42B04DK.book Page 321 Wedne sday, September 21, 2016 9:33 AM

3224-5. Brug af systemer til sikker og let kørsel
OM42B04DKn

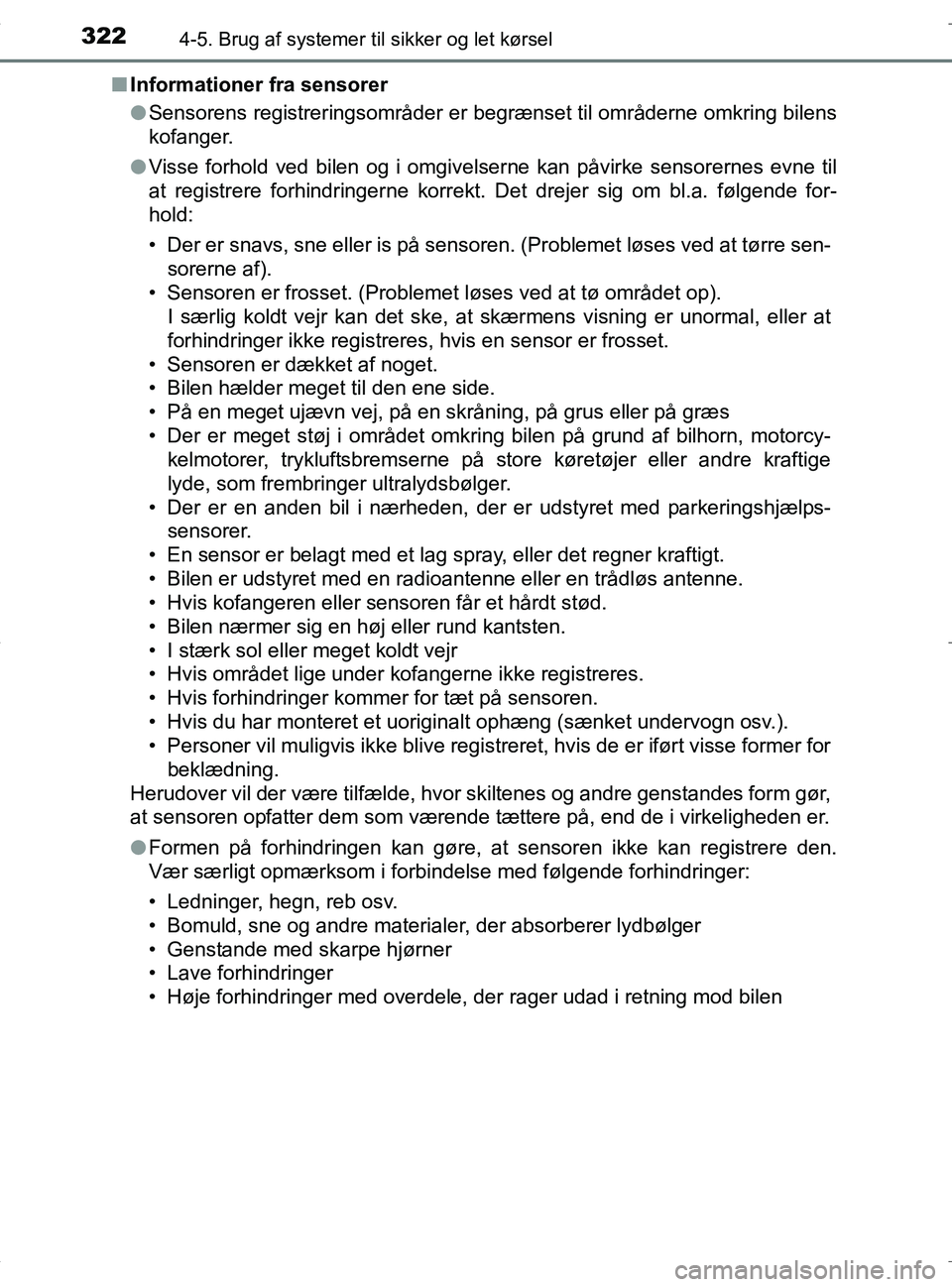

Informationer fra sensorer
lSensorens registreringsområder er begrænset til områderne omkring bilens
kofanger.
l Visse forhold ved bilen og i omgivelserne kan påvirke sensorernes evne til
at registrere forhindringerne korrekt. Det drejer sig om bl.a. følgende for-
hold:
• Der er snavs, sne eller is på sensoren. (Problemet løses ved at tørre sen- sorerne af).
• Sensoren er frosset. (Problemet løses ved at tø området op).
I særlig koldt vejr kan det ske, at skærmens visning er unormal, eller at
forhindringer ikke registreres, hvis en sensor er frosset.
• Sensoren er dækket af noget.
• Bilen hælder meget til den ene side.
• På en meget ujævn vej, på en skråning, på grus eller på\
græs
• Der er meget støj i området omkring bilen på grund af bilhorn, motorcy- kelmotorer, trykluftsbremserne på store køretøjer eller andre kraftige
lyde, som frembringer ultralydsbølger.
• Der er en anden bil i nærheden, der er udstyret med parkeringshjælps-
sensorer.
• En sensor er belagt med et lag spray, eller det regner kraftigt.
• Bilen er udstyret med en radioantenne eller en trådløs antenne.
• Hvis kofangeren eller sensoren får et hårdt stød.
• Bilen nærmer sig en høj eller rund kantsten.
• I stærk sol eller meget koldt vejr
• Hvis området lige under kofangerne ikke registreres.
• Hvis forhindringer kommer for tæt på sensoren.
• Hvis du har monteret et uoriginalt ophæng (sænket undervogn osv.).
• Personer vil muligvis ikke blive registreret, hvis de er iført visse former for beklædning.
Herudover vil der være tilfælde, hvor skiltenes og andre genstandes form gør,
at sensoren opfatter dem som værende tættere på, end de i virkeligheden er.
l Formen på forhindringen kan gøre, at sensoren ikke kan registrere den.
Vær særligt opmærksom i forbindel se med følgende forhindringer:
• Ledninger, hegn, reb osv.
• Bomuld, sne og andre materialer, der absorberer lydbølger
• Genstande med skarpe hjørner
• Lave forhindringer
• Høje forhindringer med overdele, der rager udad i retning mod bilen
OM42B04DK.book Page 322 Wednesday, September 21, 2016 9:33 AM

3234-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DKl

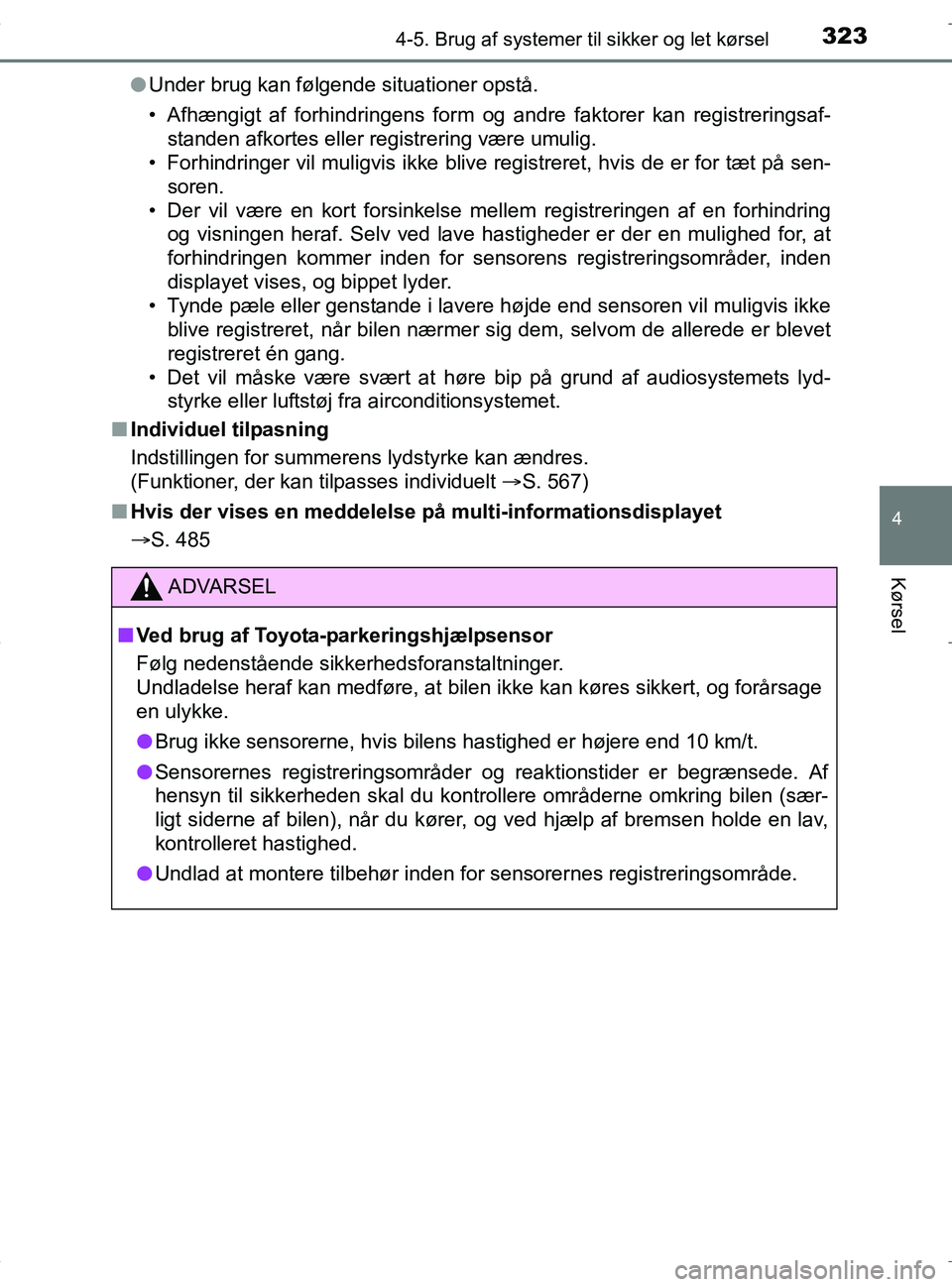

Under brug kan følgende situationer opstå.
• Afhængigt af forhindringens form og andre faktorer kan registreringsaf-
standen afkortes eller registrering være umulig.
• Forhindringer vil muligvis ikke blive registreret, hvis de er for tæt på sen-
soren.
• Der vil være en kort forsinkelse mellem registreringen af en forhindring og visningen heraf. Selv ved lave hastigheder er der en mulighed for, at
forhindringen kommer inden for sensorens registreringsområder, inden
displayet vises, og bippet lyder.
• Tynde pæle eller genstande i lavere højde end sensoren vil muligvis ikke
blive registreret, når bilen nærmer sig dem, selvom de allerede er blevet
registreret én gang.
• Det vil måske være svært at høre bip på grund af audiosystemets lyd- styrke eller luftstøj fra airconditionsystemet.
n Individuel tilpasning
Indstillingen for summerens lydstyrke kan ændres.
(Funktioner, der kan tilpasses individuelt S. 567)
n Hvis der vises en meddelelse på multi-informationsdisplayet
S. 485
ADVARSEL
nVed brug af Toyota-parkeringshjælpsensor
Følg nedenstående sikkerhedsforanstaltninger.
Undladelse heraf kan medføre, at bilen ikke kan køres sikkert, og forårsage
en ulykke.
l Brug ikke sensorerne, hvis bil ens hastighed er højere end 10 km/t.
l Sensorernes registreringsområder og reaktionstider er begrænsede. Af
hensyn til sikkerheden skal du kontrollere områderne omkring bilen (sær-
ligt siderne af bilen), når du kører, og ved hjælp af bremsen holde en lav,
kontrolleret hastighed.
l Undlad at montere tilbehør inden fo r sensorernes registreringsområde.
OM42B04DK.book Page 323 Wednesday, September 21, 2016 9:33 AM

3244-5. Brug af systemer til sikker og let kørsel
OM42B04DK

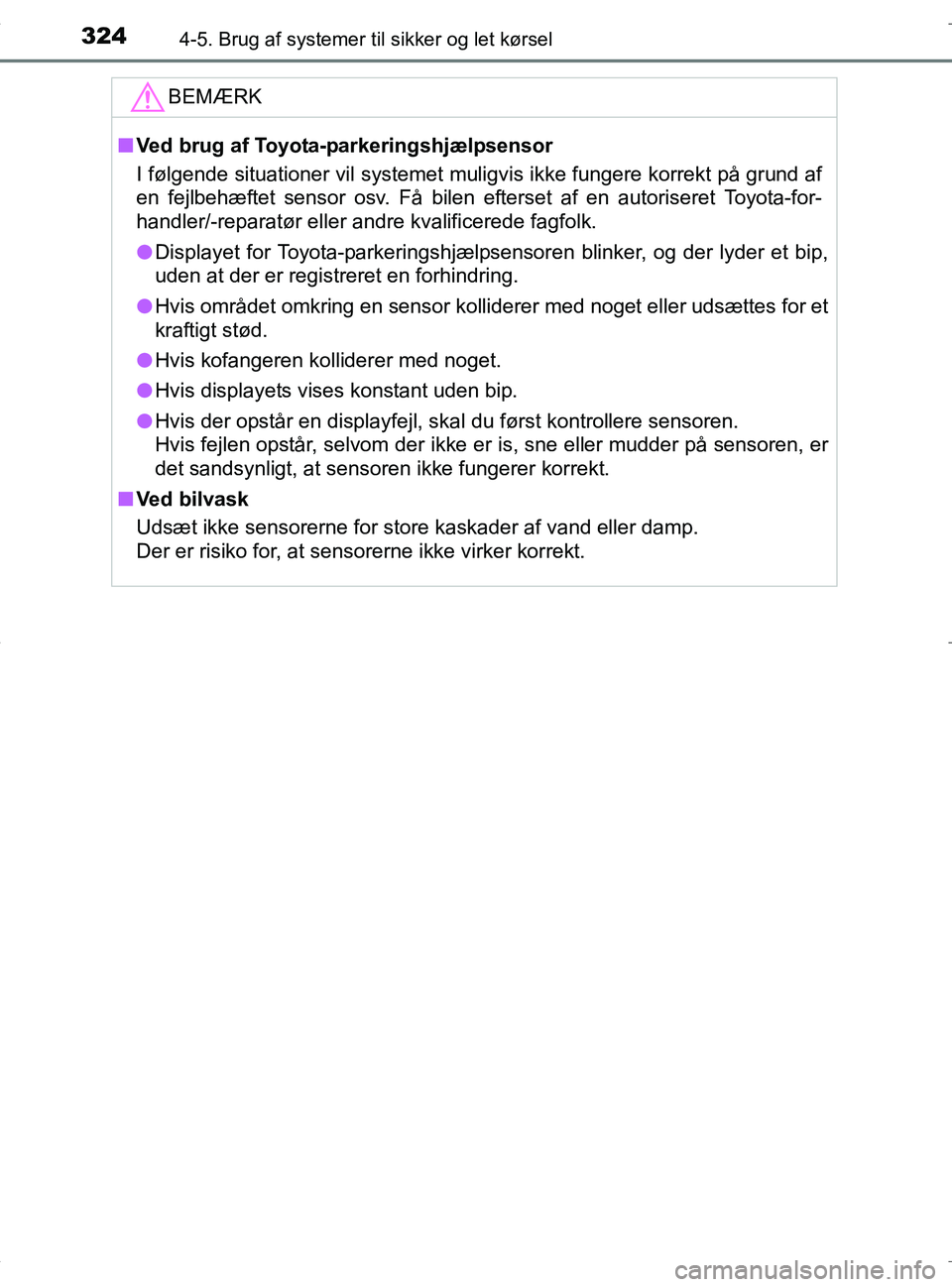

BEMÆRK
nVed brug af Toyota-parkeringshjælpsensor
I følgende situationer vil systemet muligvis ikke fungere korrekt på grund af
en fejlbehæftet sensor osv. Få bilen efterset af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
l Displayet for Toyota-parkeringshjælpsensoren blinker, og der lyder et bip,
uden at der er registreret en forhindring.
l Hvis området omkring en sensor kolliderer med noget eller udsættes for et
kraftigt stød.
l Hvis kofangeren kolliderer med noget.
l Hvis displayets vises konstant uden bip.
l Hvis der opstår en displayfejl, skal du først kontrollere sensoren.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
det sandsynligt, at sensoren ikke fungerer korrekt.
n Ved bilvask
Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
OM42B04DK.book Page 324 Wedne sday, September 21, 2016 9:33 AM

325
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
OM42B04DK

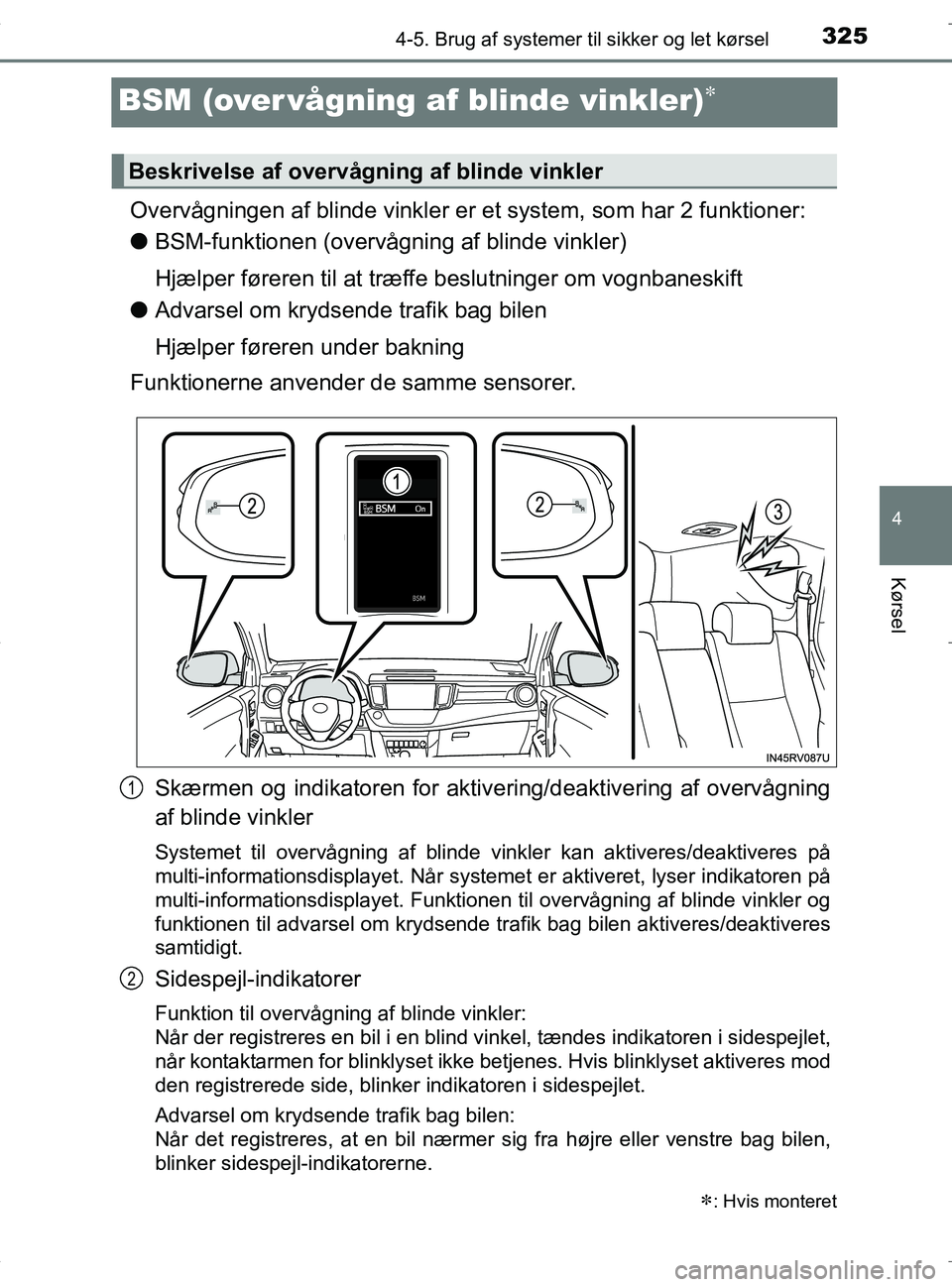

BSM (over vågning af blinde vinkler)
Overvågningen af blinde vinkler er et system, som har 2 funktioner:
lBSM-funktionen (overvågning af blinde vinkler)
Hjælper føreren til at træffe beslutninger om vognbaneskift
l Advarsel om krydsende trafik bag bilen
Hjælper føreren under bakning
Funktionerne anvender de samme sensorer.
Skærmen og indikatoren for aktivering/deaktivering af overvågning
af blinde vinkler
Systemet til overvågning af blinde vinkler kan aktiveres/deaktiveres på
multi-informationsdisplayet. Når systemet er aktiveret, lyser indikatoren på
multi-informationsdisplayet. Funktionen til overvågning af blinde vinkler og
funktionen til advarsel om krydsende trafik bag bilen aktiveres/deaktiveres
samtidigt.
Sidespejl-indikatorer
Funktion til overvågning af blinde vinkler:
Når der registreres en bil i en blind vinkel, tændes indikatoren i sidespejlet,
når kontaktarmen for blinklyset ikke betjenes. Hvis blinklyset aktiveres mod
den registrerede side, blinker indikatoren i sidespejlet.
Advarsel om krydsende trafik bag bilen:
Når det registreres, at en bil nærmer sig fra højre eller venstre bag bilen,
blinker sidespejl-indikatorerne.
: Hvis monteret
Beskrivelse af overvågning af blinde vinkler
1
2
OM42B04DK.book Page 325 Wedne sday, September 21, 2016 9:33 AM

3264-5. Brug af systemer til sikker og let kørsel
OM42B04DK
Advarselssummer for krydsende trafik bag bilen (kun funktionen til
advarsel om krydsende trafik bag bilen)
Når det registreres, at en bil nærmer sig fra højre eller venstre bag bilen,
lyder der en summer fra bag venstre bagsæde.
Tryk på eller på insturmentknappen, og vælg på
multi-informationsdisplayet.
Tryk på eller på instrumentkontakten, og vælg , og
tryk derefter på .
nSidespejl-indikatorens synlighed
I stærkt sollys kan det være svært at se sidespejl-indikatoren.\
n Hørbarhed af advarselssummer fo r krydsende trafik bag bilen
Funktionen til advarsel om krydsende trafik bag bilen kan være svær at høre
gennem kraftig støj som fx høj audiolydstyrke.
n Ved fejl i systemet til overvågning af blinde vinkler
Hvis der registreres en fejl i systemet af en af følgende årsager, vil der blive
vist advarselsmeddelelser: ( S. 490, 492)
l Der er fejl på sensorerne
l Sensorerne er blevet snavsede
l Udendørstemperaturen er meget høj eller lav
l Unormal spænding på sensorerne
Aktivering/deaktivering af systemet til overvågning af blinde
vinkler
3
1
2
OM42B04DK.book Page 326 Wedne sday, September 21, 2016 9:33 AM

3274-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DKn

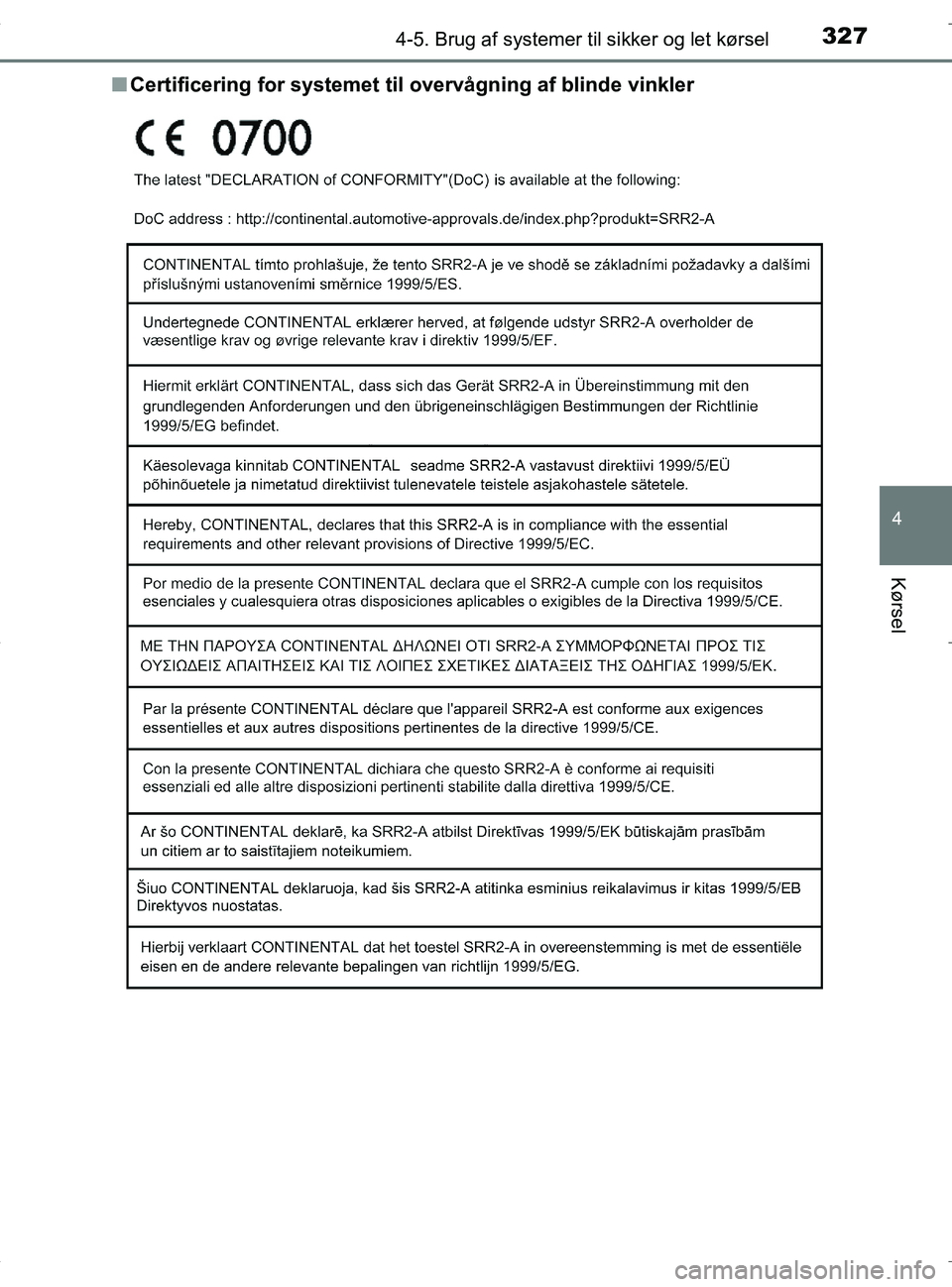

Certificering for syst emet til overvågning af blinde vinkler
OM42B04DK.book Page 327 Wedne sday, September 21, 2016 9:33 AM

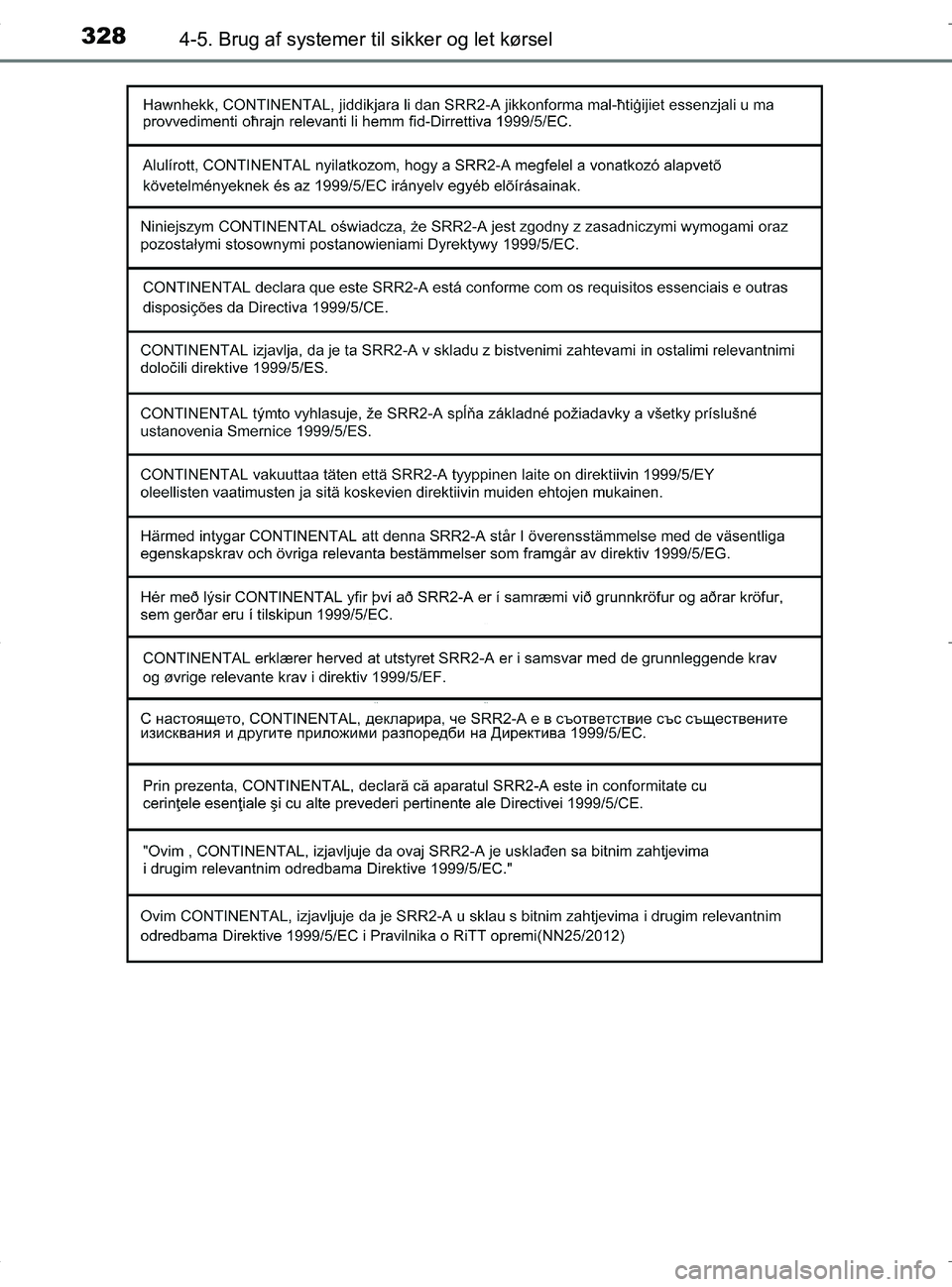

3284-5. Brug af systemer til sikker og let kørsel
OM42B04DK
OM42B04DK.book Page 328 Wedne sday, September 21, 2016 9:33 AM

3294-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK
Biler solgt i Ukraine
ADVARSEL
nHåndtering af radarsensoren
Der er monteret en BSM-sensor på indersiden af bilens bagkofanger i hen-
holdsvis venstre og højre side. Overhold nedenstående for at sikre, at
systemet til overvågning af blinde vinkler fungerer korrekt.
l Udsæt ikke sensoren eller området rundt om den på kofangeren for kraf-
tige stød. Hvis sensoren flytter sig bare en lille smule fra sin position, kan
der opstå fejl i systemet, og køretøjer, der kommer ind i registreringsområ-
det, vil muligvis ikke blive registreret. Hvis sensoren eller området rundt
om den får et kraftigt stød, skal du altid få området efterset hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
l Skil ikke sensoren ad.
l Sæt ikke tilbehør eller mærkater fast på sensoren eller området rundt om
den på kofangeren.
l Foretag ikke ændringer på sensoren eller området rundt om den på kofan-
geren.
l Bagkofangeren må ikke lakeres i andre farver end en af Toyotas officielle
farver.
lHold altid sensoren og området rundt
om den på kofangeren rene.
OM42B04DK.book Page 329 Wedne sday, September 21, 2016 9:33 AM

3304-5. Brug af systemer til sikker og let kørsel
OM42B04DK
BSM-funktionen anvender radarsensorer til at registrere køretøjer,
som kører i en tilstødende vejbane i det område, der ikke afspejles i
sidespejlet (den blinde vinkel), og oply ser føreren om køretøjets tilste-
deværelse via sidespejl-indikatoren.
Nedenfor skitseres de blinde vinkler, køretøjer kan registreres inden
for.
Registreringsområdet har følgen-
de udstrækning:
Ca. 3,5 m fra siden af bilen
De første 0,5 m fra siden af bilen er
ikke inden for registreringsområdet
Ca. 3 m fra bagkofangeren
Ca. 1 m fremad fra bagkofange-
ren
BSM-funktionen (overvåg ning af blinde vinkler)
Registreringsområde for over vågning af blinde vinkler
1
2
3
OM42B04DK.book Page 330 Wedne sday, September 21, 2016 9:33 AM
