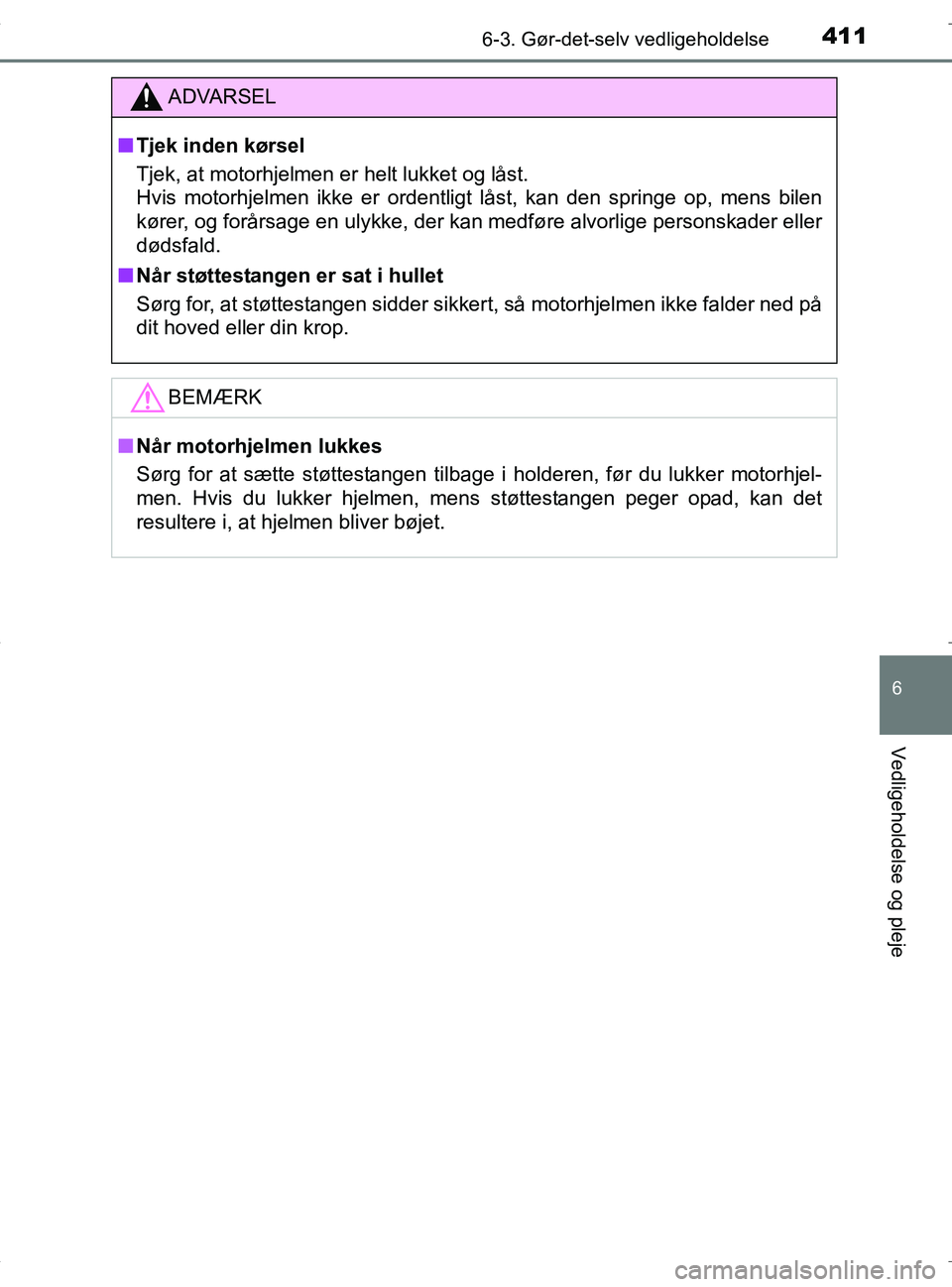

TOYOTA RAV4 HYBRID 2017 Brugsanvisning (in Danish)

4116-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
ADVARSEL
nTjek inden kørsel
Tjek, at motorhjelmen er helt lukket og låst.
Hvis motorhjelmen ikke er ordentligt låst, kan den springe op, mens bilen
kører, og forårsage en ulykke, der kan medføre alvorlige personskader eller
dødsfald.
n Når støttestangen er sat i hullet
Sørg for, at støttestangen sidder sikkert, så motorhjelmen ikke falder ned på
dit hoved eller din krop.
BEMÆRK
nNår motorhjelmen lukkes
Sørg for at sætte støttestangen tilbage i holderen, før du lukker motorhjel-
men. Hvis du lukker hjelmen, mens støttestangen peger opad, kan det
resultere i, at hjelmen bliver bøjet.
OM42B04DK.book Page 411 Wedne sday, September 21, 2016 9:33 AM

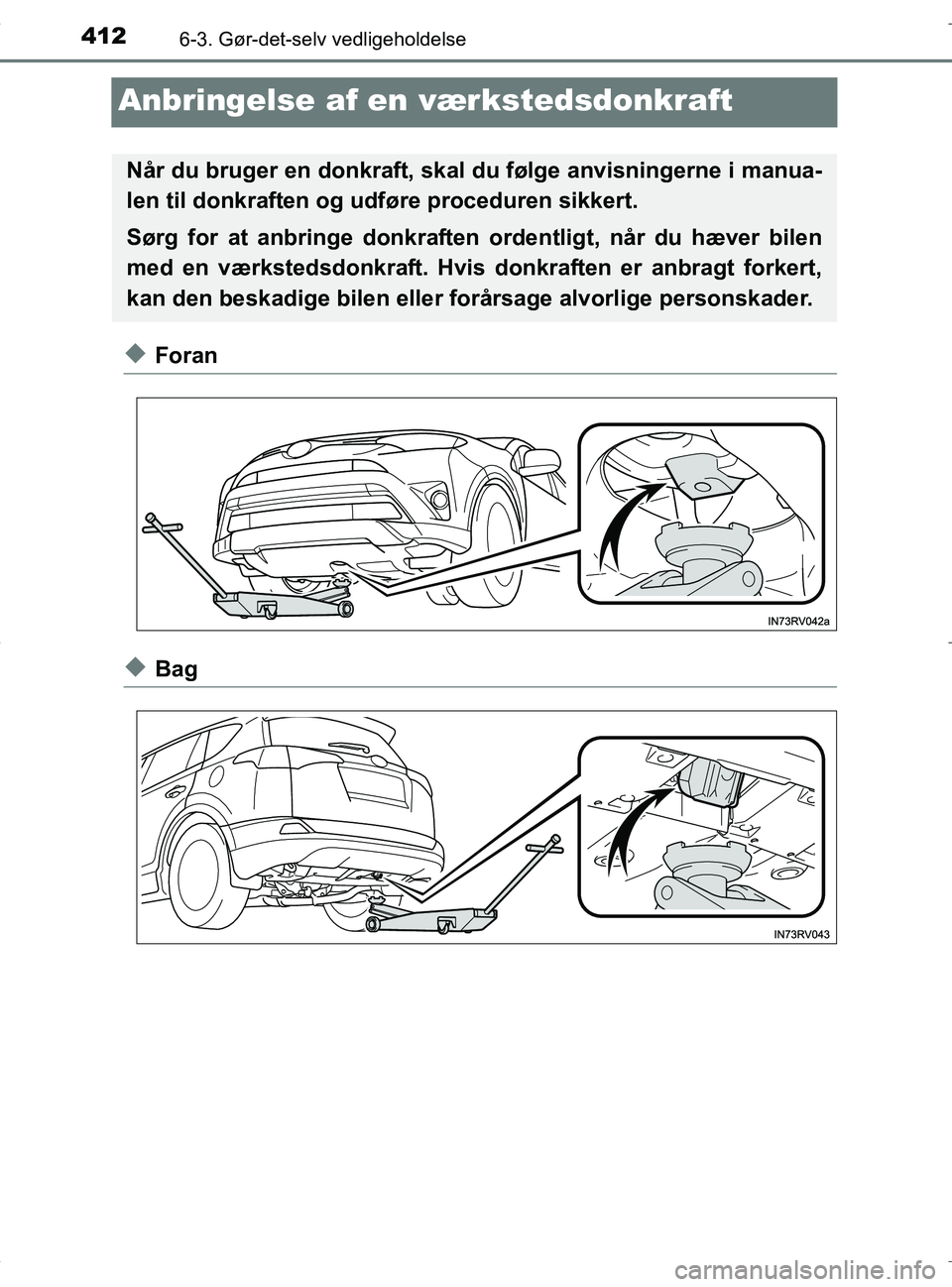

4126-3. Gør-det-selv vedligeholdelse
OM42B04DK
Anbringelse af en værkstedsdonkraft
uForan
uBag
Når du bruger en donkraft, skal du følge anvisningerne i manua-
len til donkraften og udføre proceduren sikkert.
Sørg for at anbringe donkraften ordentligt, når du hæver bilen
med en værkstedsdonkraft. Hvis donkraften er anbragt forkert,
kan den beskadige bilen eller fo rårsage alvorlige personskader.
OM42B04DK.book Page 412 Wedne sday, September 21, 2016 9:33 AM

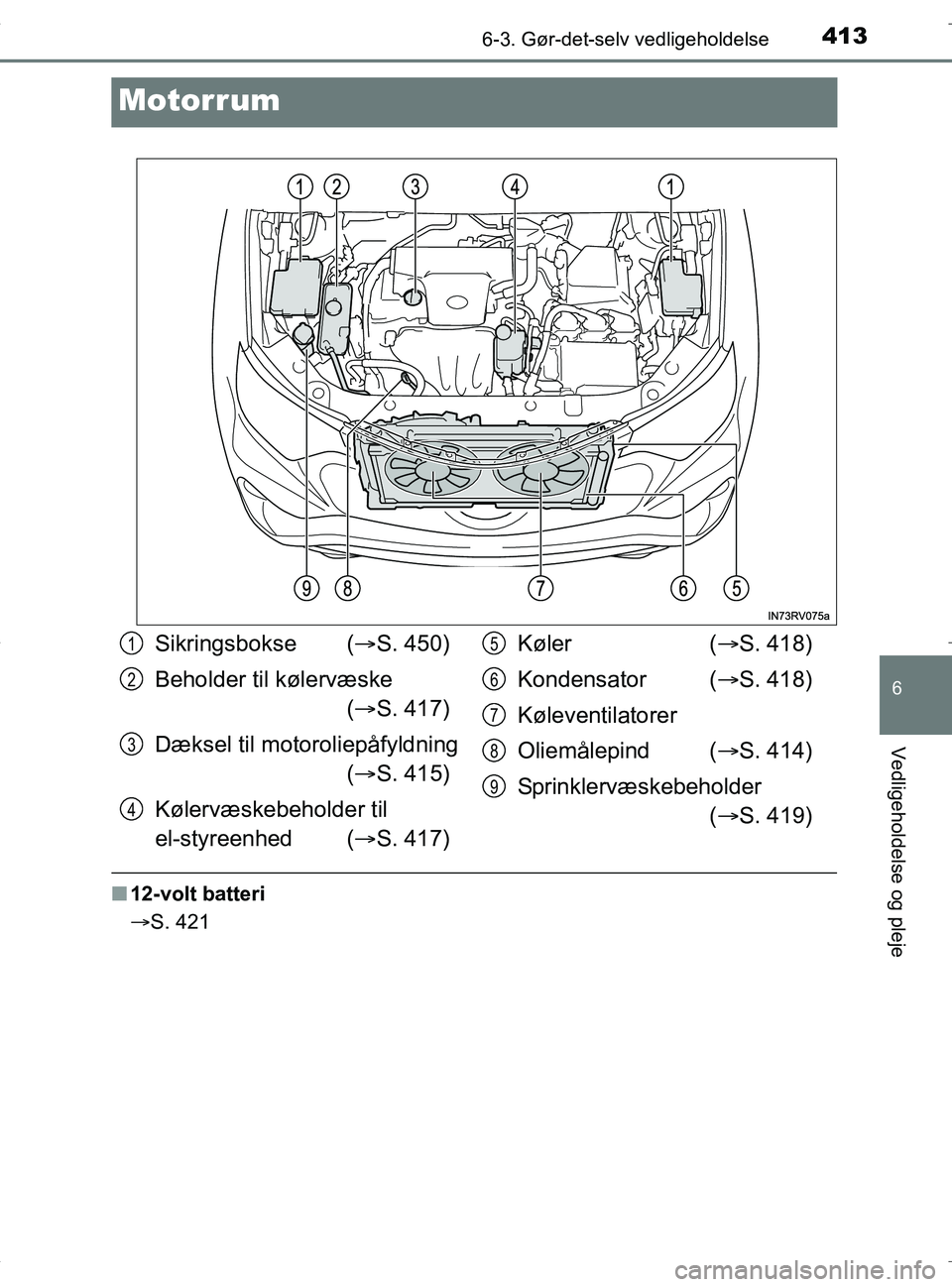

4136-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
Motorrum
n12-volt batteri
S. 421
Sikringsbokse ( S. 450)
Beholder til kølervæske ( S. 417)
Dæksel til motoroliepåfyldning ( S. 415)
Kølervæskebeholder til
el-styreenhed ( S. 417) Køler (
S. 418)
Kondensator ( S. 418)
Køleventilatorer
Oliemålepind ( S. 414)
Sprinklervæskebeholder ( S. 419)1
2
3
4
5
6
7
8
9
OM42B04DK.book Page 413 Wedne sday, September 21, 2016 9:33 AM

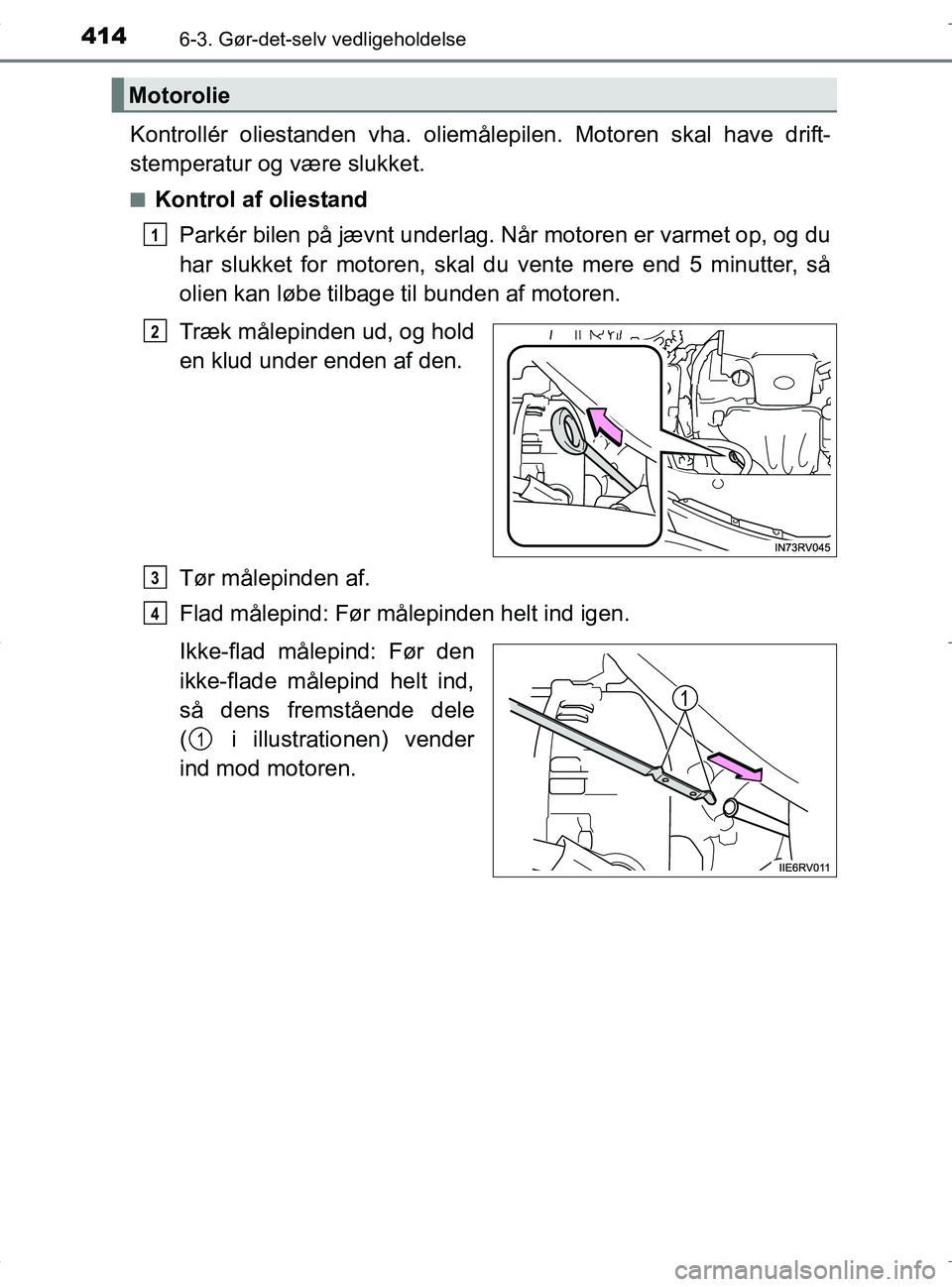

4146-3. Gør-det-selv vedligeholdelse
OM42B04DK
Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
nKontrol af oliestandParkér bilen på jævnt underlag. Når motoren er varmet op, og du
har slukket for motoren, skal du vente mere end 5 minutter, så
olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold
en klud under enden af den.
Tør målepinden af.
Flad målepind: Før målepinden helt ind igen.
Ikke-flad målepind: Før den
ikke-flade målepind helt ind,
så dens fremstående dele
( i illustrati onen) vender
ind mod motoren.
Motorolie
1
2
3
4
1
OM42B04DK.book Page 414 Wedne sday, September 21, 2016 9:33 AM

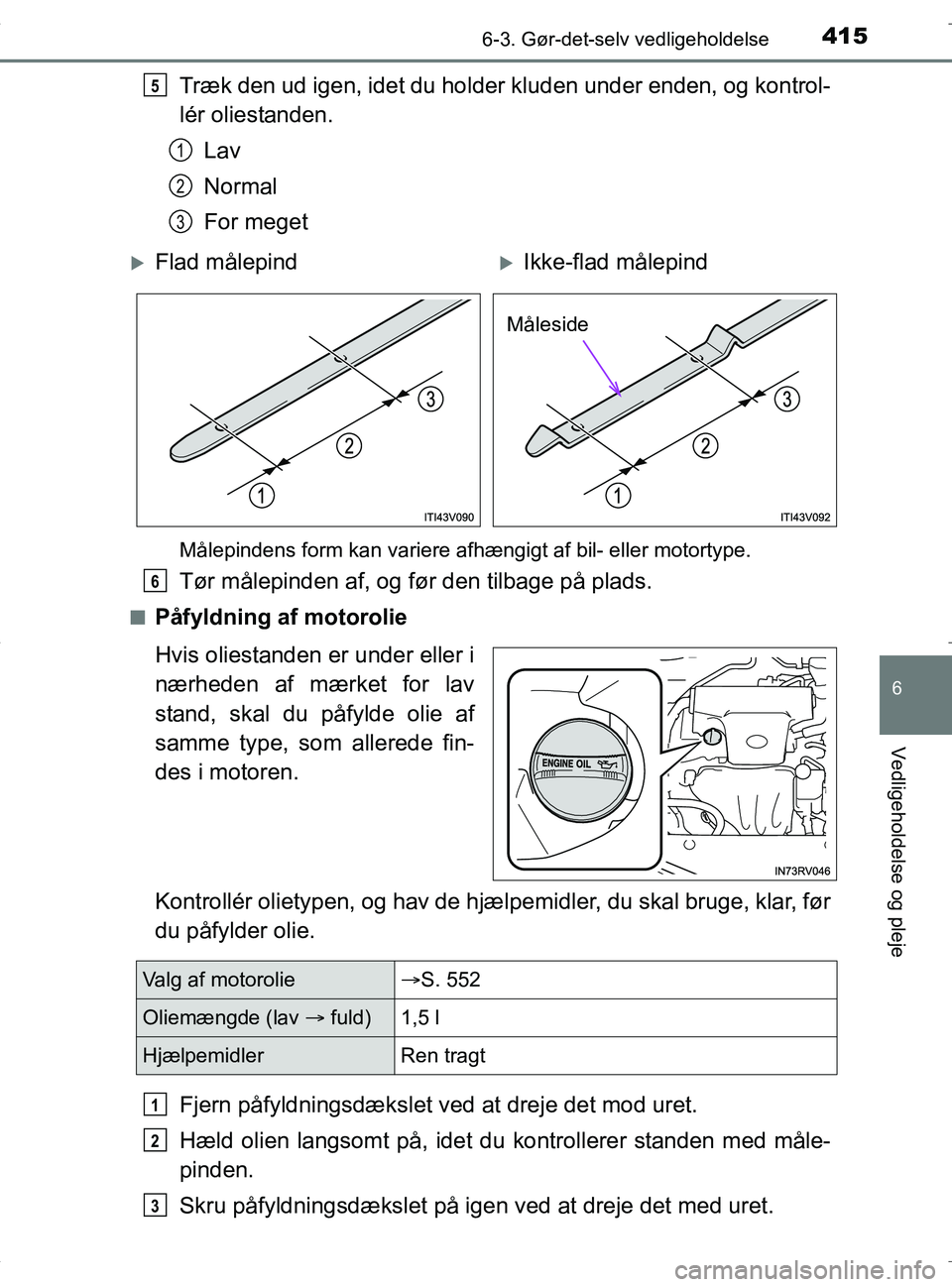

4156-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
Træk den ud igen, idet du holder kluden under enden, og kontrol-
lér oliestanden.Lav
Normal
For meget
Målepindens form kan variere afhængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.
nPåfyldning af motorolie
Hvis oliestanden er under eller i
nærheden af mærket for lav
stand, skal du påfylde olie af
samme type, som allerede fin-
des i motoren.
Kontrollér olietypen, og hav de hj ælpemidler, du skal bruge, klar, før
du påfylder olie.
Fjern påfyldningsdækslet ved at dreje det mod uret.
Hæld olien langsomt på, idet du kontrollerer standen med måle-
pinden.
Skru påfyldningsdækslet på igen ved at dreje det med uret.
5
1
2
3
Flad målepindIkke-flad målepind
Måleside
6
Valg af motorolieS. 552
Oliemængde (lav  fuld) 1,5 l
Hjælpemidler Ren tragt
1
2
3
OM42B04DK.book Page 415 Wedne sday, September 21, 2016 9:33 AM

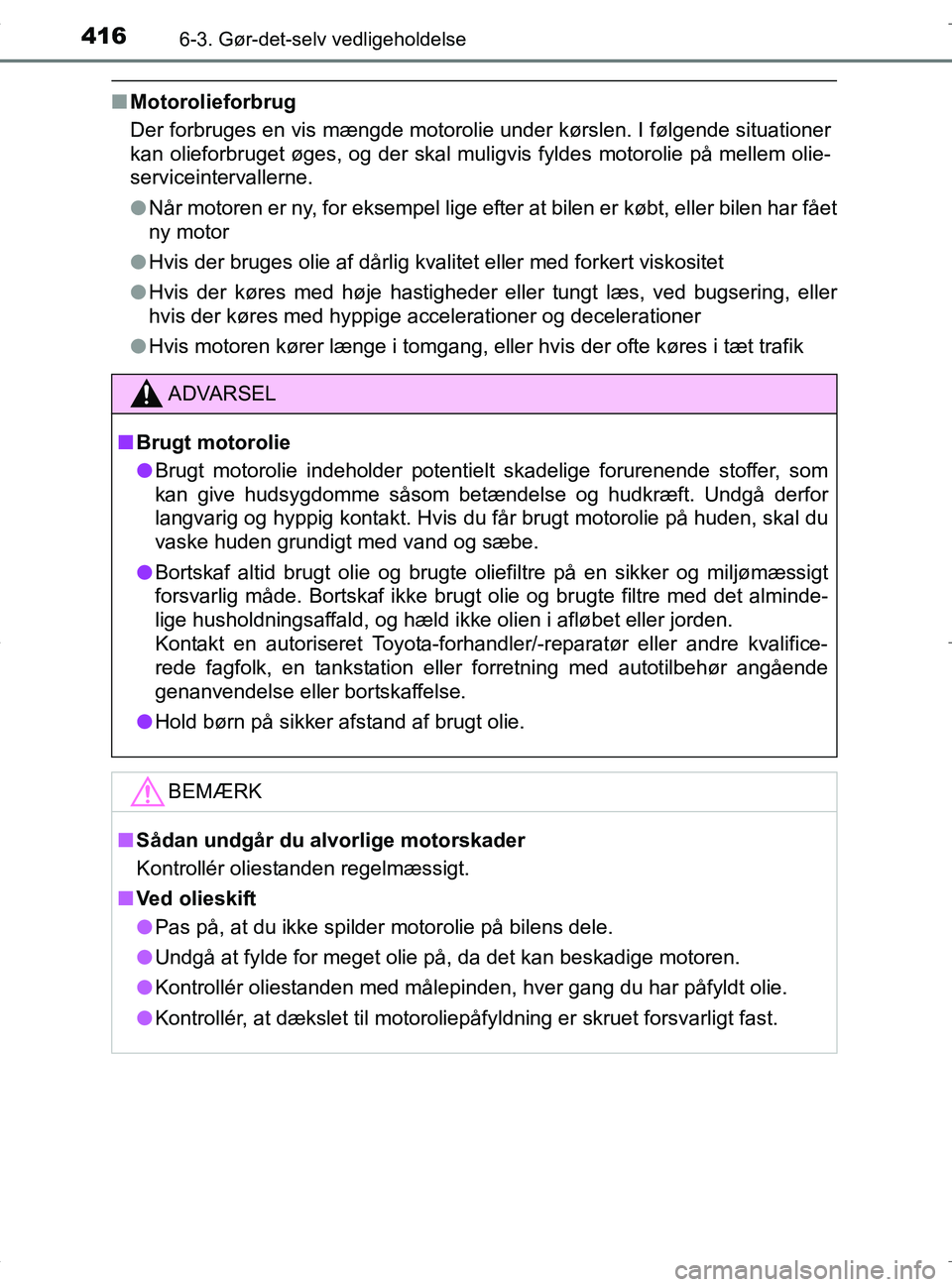

4166-3. Gør-det-selv vedligeholdelse
OM42B04DK
nMotorolieforbrug
Der forbruges en vis mængde motorolie under kørslen. I følgende situationer
kan olieforbruget øges, og der skal muligvis fyldes motorolie på mellem olie-
serviceintervallerne.
lNår motoren er ny, for eksempel lige efter at bilen er købt, eller bilen har fået
ny motor
l Hvis der bruges olie af dårlig kvalitet eller med forkert viskositet
l Hvis der køres med høje hastigheder eller tungt læs, ved bugsering, eller
hvis der køres med hyppige accelerationer og decelerationer
l Hvis motoren kører længe i tomgang, eller hvis der ofte køres i tæt trafik
ADVARSEL
nBrugt motorolie
l Brugt motorolie indeholder potentielt skadelige forurenende stoffer, som
kan give hudsygdomme såsom betændelse og hudkræft. Undgå derfor
langvarig og hyppig kontakt. Hvis du får brugt motorolie på huden, skal du
vaske huden grundigt med vand og sæbe.
l Bortskaf altid brugt olie og brugte oliefiltre på en sikker og miljømæssigt
forsvarlig måde. Bortskaf ikke brugt olie og brugte filtre med det alminde-
lige husholdningsaffald, og hæld ikke olien i afløbet eller jorden.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, en tankstation eller forretning med autotilbehør angående
genanvendelse eller bortskaffelse.
l Hold børn på sikker afstand af brugt olie.
BEMÆRK
nSådan undgår du alvorlige motorskader
Kontrollér oliestanden regelmæssigt.
n Ved olieskift
l Pas på, at du ikke spilder motorolie på bilens dele.
l Undgå at fylde for meget olie på, da det kan beskadige motoren.
l Kontrollér oliestanden med målepinden, hver gang du har påfyldt olie.
l Kontrollér, at dækslet til motoroliepåfyldning er skruet forsvarligt fast.
OM42B04DK.book Page 416 Wedne sday, September 21, 2016 9:33 AM

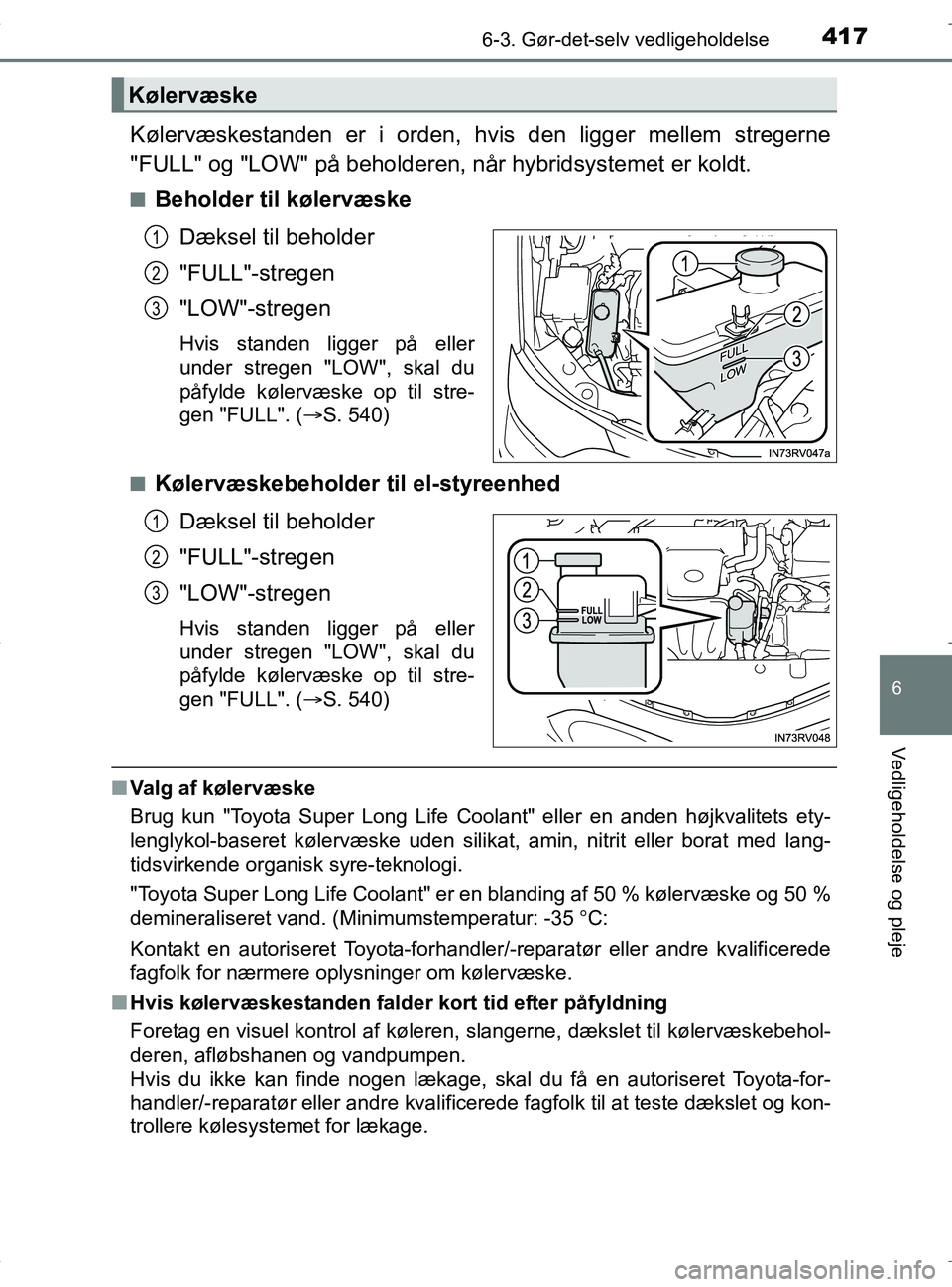

4176-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
Kølervæskestanden er i orden, hvis den ligger mellem stregerne
"FULL" og "LOW" på beholderen, når hybridsystemet er koldt.
nBeholder til kølervæskeDæksel til beholder
"FULL"-stregen
"LOW"-stregen
Hvis standen ligger på eller
under stregen "LOW", skal du
påfylde kølervæske op til stre-
gen "FULL". ( S. 540)
n
Kølervæskebeholder til el-styreenhed Dæksel til beholder
"FULL"-stregen
"LOW"-stregen
Hvis standen ligger på eller
under stregen "LOW", skal du
påfylde kølervæske op til stre-
gen "FULL". ( S. 540)
nValg af kølervæske
Brug kun "Toyota Super Long Life Coolant" eller en anden højkvalitets ety-
lenglykol-baseret kølervæske uden silikat, amin, nitrit eller borat med lang-
tidsvirkende organisk syre-teknologi.
"Toyota Super Long Life Coolant" er en blanding af 50 % kølervæske og 50 %
demineraliseret vand. (Minimumstemperatur: -35 C:
Kontakt en autoriseret Toyota-forhandler /-reparatør eller andre kvalificerede
fagfolk for nærmere oplysninger om kølervæske.
n Hvis kølervæskestanden falder kort tid efter påfyldning
Foretag en visuel kontrol af køleren, slangerne, dækslet til kølervæskebehol-
deren, afløbshanen og vandpumpen.
Hvis du ikke kan finde nogen lækage, skal du få en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk til at teste dækslet og kon-
trollere kølesystemet for lækage.
Kølervæske
1
2
3
1
2
3
OM42B04DK.book Page 417 Wedne sday, September 21, 2016 9:33 AM

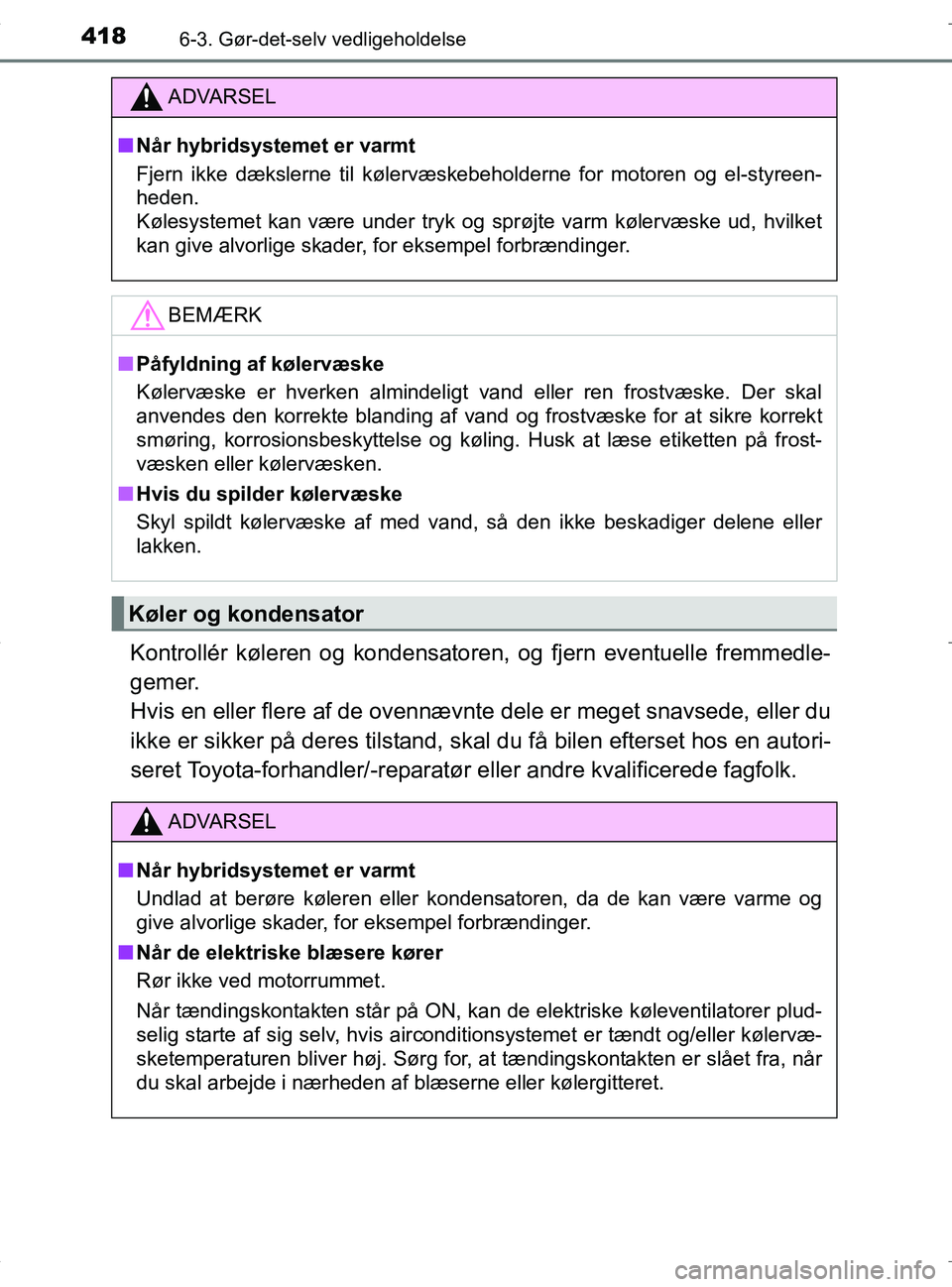

4186-3. Gør-det-selv vedligeholdelse
OM42B04DK
Kontrollér køleren og kondensatoren, og fjern eventuelle fremmedle-
gemer.
Hvis en eller flere af de ovennævnte dele er meget snavsede, eller du
ikke er sikker på deres t ilstand, skal du få bilen efterset hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
ADVARSEL
n Når hybridsystemet er varmt
Fjern ikke dækslerne til kølervæskebeholderne for motoren og el-styreen-
heden.
Kølesystemet kan være under tryk og sprøjte varm kølervæske ud, hvilket
kan give alvorlige skader, for eksempel forbrændinger.
BEMÆRK
nPåfyldning af kølervæske
Kølervæske er hverken almindeligt vand eller ren frostvæske. Der skal
anvendes den korrekte blanding af vand og frostvæske for at sikre korrekt
smøring, korrosionsbeskyttelse og køling. Husk at læse etiketten på frost-
væsken eller kølervæsken.
n Hvis du spilder kølervæske
Skyl spildt kølervæske af med vand, så den ikke beskadiger delene eller
lakken.
Køler og kondensator
ADVARSEL
nNår hybridsystemet er varmt
Undlad at berøre køleren eller kondensatoren, da de kan være varme og
give alvorlige skader, for eksempel forbrændinger.
n Når de elektriske blæsere kører
Rør ikke ved motorrummet.
Når tændingskontakten står på ON, kan de elektriske køleventilatorer plud-
selig starte af sig selv, hvis airconditionsystemet er tændt og/eller kølervæ-
sketemperaturen bliver høj. Sørg for, at tændingskontakten er slået fra, når
du skal arbejde i nærheden af blæserne eller kølergitteret.
OM42B04DK.book Page 418 Wedne sday, September 21, 2016 9:33 AM

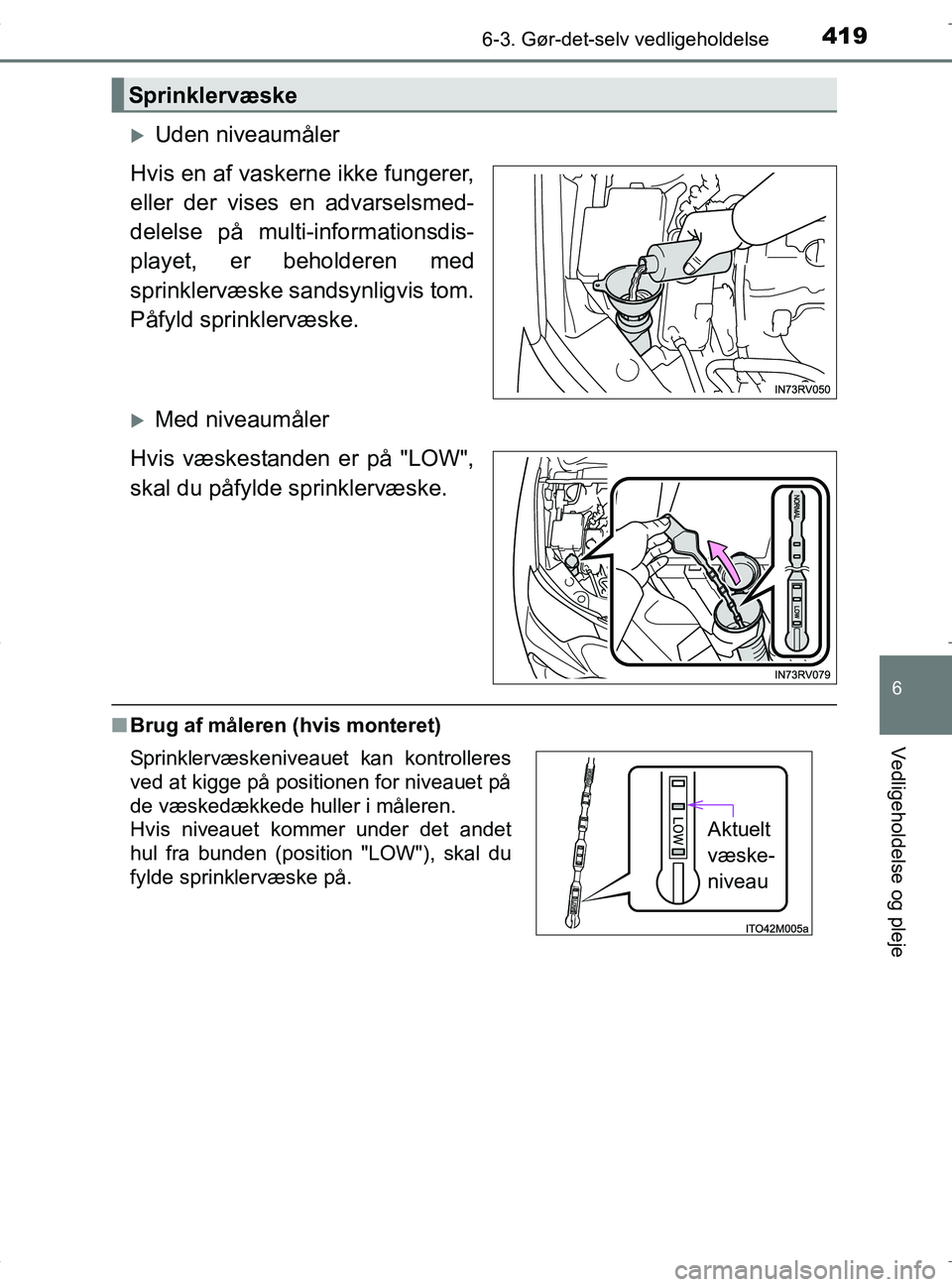

4196-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
Uden niveaumåler
Hvis en af vaskerne ikke fungerer,
eller der vises en advarselsmed-
delelse på multi-informationsdis-
playet, er beholderen med
sprinklervæske sandsynligvis tom.
Påfyld sprinklervæske.
Med niveaumåler
Hvis væskestanden er på "LOW",
skal du påfylde sprinklervæske.
n Brug af måleren (hvis monteret)
Sprinklervæske
Sprinklervæskeniveauet kan kontrolleres
ved at kigge på positionen for niveauet på
de væskedækkede huller i måleren.
Hvis niveauet kommer under det andet
hul fra bunden (position "LOW"), skal du
fylde sprinklervæske på.
Aktuelt
væske-
niveau
OM42B04DK.book Page 419 Wedne sday, September 21, 2016 9:33 AM

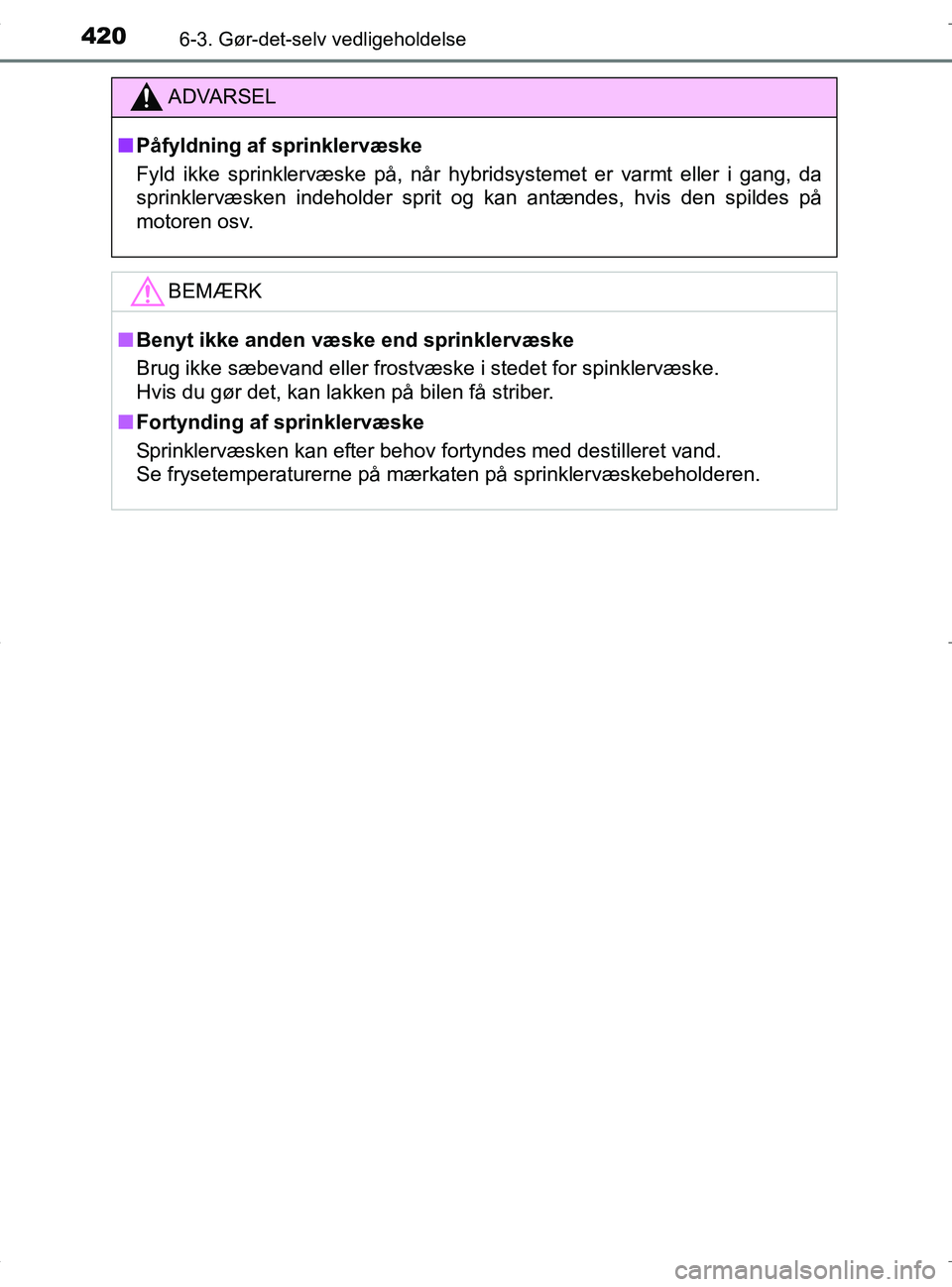

4206-3. Gør-det-selv vedligeholdelse
OM42B04DK
ADVARSEL
nPåfyldning af sprinklervæske
Fyld ikke sprinklervæske på, når hybridsystemet er varmt eller i gang, da
sprinklervæsken indeholder sprit og kan antændes, hvis den spildes på
motoren osv.
BEMÆRK
nBenyt ikke anden væske end sprinklervæske
Brug ikke sæbevand eller frostvæske i stedet for spinklervæske.
Hvis du gør det, kan lakken på bilen få striber.
n Fortynding af sprinklervæske
Sprinklervæsken kan efter behov fortyndes med destilleret vand.
Se frysetemperaturerne på mærkaten på sprinklervæskebeholderen.
OM42B04DK.book Page 420 Wedne sday, September 21, 2016 9:33 AM
