4216-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje

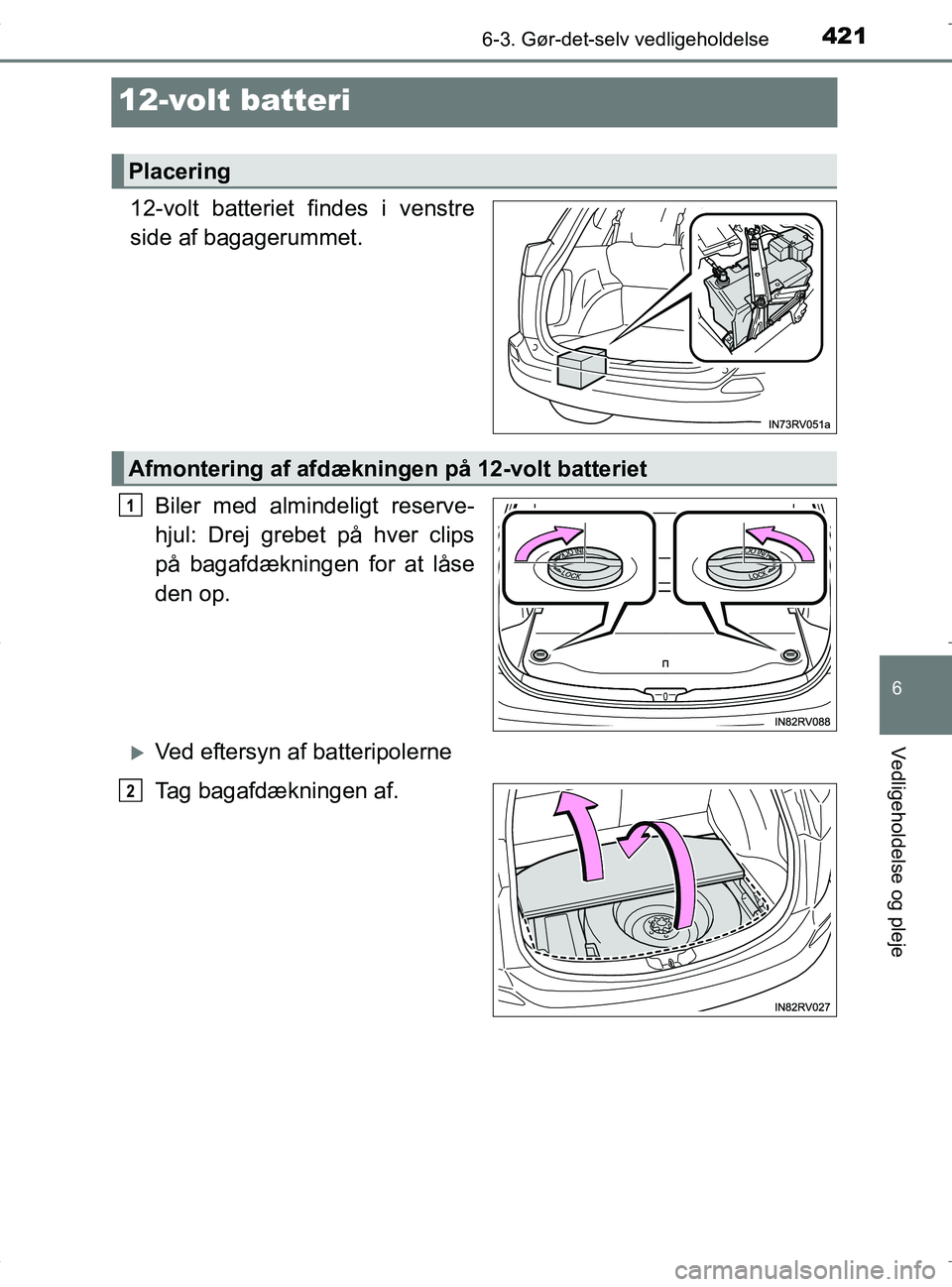

12-volt batteri
12-volt batteriet findes i venstre
side af bagagerummet.
Biler med almindeligt reserve-
hjul: Drej grebet på hver clips
på bagafdækningen for at låse
den op.
Ved eftersyn af batteripolerne
Tag bagafdækningen af.
Placering
Afmontering af afdækningen på 12-volt batteriet
1
2
OM42B04DK.book Page 421 Wedne sday, September 21, 2016 9:33 AM

4226-3. Gør-det-selv vedligeholdelse
OM42B04DK
Fjern det øverste dæksel med
en almindelig skruetrækker
eller tilsvarende værktøj.
Dæk spidsen af skruetrækkeren
med en klud, så du ikke beskadiger
dækslet.
Ved eftersyn eller udskiftning af 12-volt batteriet
Fjern den bageste afdækning
og sideafdækningen i venstre
side.
Tag afdækningen af.
Kontrollér, at polerne på 12-volt batteriet ikke er korroderede, og at
der ikke er løse tilslutninger, revner eller løse fastgøringsbeslag. Poler
Fastgøringsbeslag
3
2
3
Udvendigt
1
2
OM42B04DK.book Page 422 Wedne sday, September 21, 2016 9:33 AM

4236-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
Advarselssymbolerne på toppen af 12-volt batteriet betyder følgende:
nFør genopladning
Under genopladningen udvikler 12-volt batteriet hydrogengas, der er brænd-
bar og eksplosiv. Du skal derfor være opmærksom på følgende inden genop-
ladningen:
lAfbryd stelkablet, hvis du foretager genopladning, mens 12-volt batteriet
sidder i bilen.
l Kontrollér, at tænd/sluk-knappen på opladeren er slukket, når du tilslutter og
afbryder laderkablerne til og fra 12-volt batteriet.
Advarselssymboler
Rygning forbudt, brug
af åben ild forbudt, und-
gå gnister
Batterisyre
Beskyt øjneneLæs brugsanvisningen
Hold børn på sikker
afstandEksplosiv gas
OM42B04DK.book Page 423 Wedne sday, September 21, 2016 9:33 AM

4246-3. Gør-det-selv vedligeholdelse
OM42B04DKn
Efter opladning/gentilslutning af 12-volt batteriet
Hybridsystemet vil muligvis ikke starte. Du skal så følge nedenstående proce-
dure for at initialisere systemet:
Sæt gearvælgeren på P.
Åbn og luk en af dørene.
Genstart hybridsystemet.
l Det er muligt, at dørene ikke kan åbnes med smart-nøglen, umiddelbart
efter at 12-volt batteriet er blevet tilsluttet igen. Du skal i så fald bruge den
trådløse fjernbetjening eller den mekaniske nøgle til at oplåse og låse døre-
ne.
l Start hybridsystemet med tændingskontakten på ACCESSORY. Hybridsy-
stemet starter muligvis ikke, hvis tændingskontakten er slået fra. Hybridsy-
stemet vil dog fungere normalt fra andet forsøg.
l Tændingskontaktens tilstand registreres af bilen. Når 12-volt batteriet tilslut-
tes igen, indstiller bilen tændingskontakten til den tilstand, den var i før fra-
kobling af 12-volt batteriet. Husk at slå tændingskontakten fra, før 12-volt
batteriet frakobles. Vær ekstra forsigtig, når du tilslutter 12-volt batteriet,
hvis tændingskontaktens tilstand var ukendt, før batteriet blev fladt.
Hvis hybridsystemet ikke starter efter flere forsøg, skal du kontakte en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
ADVARSEL
n Kemikalier i 12-volt batteriet
Et 12-volt batteri indeholder giftig og ætsende svovlsyre og kan udvikle
hydrogengas, som er brændbar og eksplosiv. Overhold derfor følgende sik-
kerhedsforanstaltninger, når du arbejder med eller nær 12-volt batteriet, for
at reducere risikoen for alvorlige personskader eller en dødsulykke:
l Frembring ikke gnister ved at berøre 12-volt batteriets poler med værktøj.
l Undlad at ryge eller bruge åben ild i nærheden af 12-volt batterie\
t.
l Undgå kontakt med øjnene, huden eller tøjet.
l Undgå at indånde eller indtage elektrolyt.
l Brug beskyttelsesbriller, når du arbejder i nærheden af 12-volt batteriet.
l Hold altid børn på sikker afstand af 12-volt batteriet.
n Hvor er det sikkert at oplade 12-volt batteriet?
Oplad altid 12-volt batteriet i det fri. Oplad ikke 12-volt batteriet i en garage
eller et andet lukket rum, hvor der ikke er tilstrækkelig udluftning.
n Sådan oplader du 12-volt batteriet
Benyt udelukkende langsom opladning (5 A eller mindre). 12-volt batteriet
kan eksplodere, hvis det lades hurtigere op.
1
2
3
OM42B04DK.book Page 424 Wedne sday, September 21, 2016 9:33 AM

4256-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
ADVARSEL
nNødforanstaltninger i fo rbindelse med elektrolyt
l Hvis du får elektrolyt i øjnene
Skyl øjnene med rent vand i mindst 15 minutter, og søg derefter læge. Bliv
om muligt ved med at skylle øjnene med vand fra en svamp eller klud på
vej til lægen.
l Hvis du får elektrolyt på huden
Vask det berørte område grundigt. Hvis du har smerter eller en sviende
fornemmelse, skal du straks søge læge.
l Hvis du får elektrolyt på tøjet
Elektrolytten kan sive gennem tøjet ind på huden. Fjern straks det berørte
tøj, og følg om nødvendigt anvisningerne ovenfor.
l Hvis du ved et uheld kommer til at sluge elektrolyt
Drik masser af vand eller mælk. Søg straks læge.
n Udskiftning af 12-volt batteriet
Brug et 12-volt batteri, der er designet til bilen. Undladelse heraf kan medfø-
re, at gas (brint) trænger ind i passagerkabinen og udløser en brand eller
eksplosion.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk angående udskiftning af 12-volt batteriet.
n Frakobling af 12-volt batteriet
BEMÆRK
nOpladning af 12-volt batteriet
Oplad aldrig 12-volt batteriet, mens hybridsystemet er i gang. Sluk også for
alt tilbehør.
Afbryd ikke den minuspolen (-) på karos-
serisiden. Den afbrudte minuspol (-) kan
komme til at berøre pluspolen (+), hvilket
kan medføre kortslutning og dermed for-
årsage alvorlige personskader eller
dødsulykke.
OM42B04DK.book Page 425 Wedne sday, September 21, 2016 9:33 AM

4266-3. Gør-det-selv vedligeholdelse
OM42B04DK
Dæk
Kontrollér, om slidindikatorerne kan ses på dækkene. Kontrollér også,
om dækkene er ujævnt slidt, f.eks. kraftig slitage på siden af slidba-
nen. Kontrollér reservehjulets tilstand og dæktryk, hvis det ikke indgår
i dækombytningen.
Ny slidbane
Slidt slidbane
Slidindikator
Slidindikatorernes placering er markeret med mærkerne "TWI" eller " "
el.lign. på siden af hvert dæk.
Skift dækkene, hvis slidindikatorerne kan ses på dækkene.
Skift eller ombyt dækkene iht. vedligeholdelsesprogrammer og
slidbaneslitage.
Kontrol af dækkene
1
2
3
OM42B04DK.book Page 426 Wedne sday, September 21, 2016 9:33 AM

4276-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
Ombyt dækkene på den måde, der er vist nedenfor.
2WD-modeller:
For at få jævnt dækslid og længere dæklevetid anbefaler Toyota, at man
bytter rundt på dækkene for hver ca. 10.000 km.
Husk at initialisere advarselssystemet for lavt dæktryk efter dækombytnin-
gen. (Hvis monteret)
AWD-modeller:
For at få jævnt dækslid og længere dæklevetid anbefaler Toyota, at man
bytter rundt på dækkene for hver ca. 5.000 km.
Husk at initialisere advarselssystemet for lavt dæktryk efter dækombytnin-
gen. (Hvis monteret)
Bilen er udstyret med et advarselss ystem for lavt dæktryk, som benyt-
ter dæktrykssensorer til at registrere lavt dæktryk, før der opstår alvor-
lige problemer.
Hvis dæktrykket falder til under et forud fastsat niveau, advares føre-
ren via en advarselslampe. ( S. 478)
uMontering af dæktrykssensorer
Ved udskiftning af dæk eller fæ lge skal også dæktrykssensorer
monteres.
Når der monteres nye dæktrykssens orer, skal der indkodes nye id-
koder i dæktryksadvarselscomputeren, og advarselssystemet for
lavt dæktryk skal initialiseres. Lad en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk foretage registrering af
id-koderne for dæktrykssensorerne. ( S. 429)
Ombytning af dæk*
Biler uden almindeligt reserve-
hjulBiler med almindeligt reserve-
hjul
Advarselssystem for lavt dæktryk (hvis monteret)
ForanForan
OM42B04DK.book Page 427 Wedne sday, September 21, 2016 9:33 AM

4286-3. Gør-det-selv vedligeholdelse
OM42B04DK
uInitialisering af advarselssystemet for lavt dæktryk
Når der ændres dækstørr else, skal advarselssystemet for lavt dæk-
tryk initialiseres.
Når advarselssystemet for lavt dækt ryk initialiseres, indstilles det
aktuelle dæktryk som standardtryk.
nSådan initialiseres advarselssystemet for lavt dæktryk
Parkér bilen et sikkert sted , og slå tændingskontakten fra.
Initialiseringen kan ikke udføres, mens bilen er i bevægelse.
Justér dæktrykket til det angivne dæktryk for kolde dæk.
( S. 557)
Kontrollér, at dæktrykket justeres til det angivne dæktryk for kolde dæk.
Advarselssystemet for lavt dæktryk arbejder ud fra dette dæktryk.
Sæt tændingskontakten på ON.
Hold nulstillingskontakten for
advarselssystemet for lavt
dæktryk inde, indtil dæk-
trykadvarselslampen blinker
langsomt 3 gange.
Vent nogle minutter med tændingskontakten på ON, og slå deref-
ter tændingskontakten fra.
1
2
3
4
5
OM42B04DK.book Page 428 Wedne sday, September 21, 2016 9:33 AM

4296-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
uRegistrering af id-koder
Dæktrykssensoren har en unik id-kode. Når dæktrykssensoren
udskiftes, er det nødvendigt at registrere id-koden. Lad en autorise-
ret Toyota-forhandler/-reparatør e ller andre kvalificerede fagfolk
foretage registreringen af id-koden.
*: Gælder kun ved dæk, der ikke er retningsbestemte. Spørg din autorise- rede Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk, hvis du
er i tvivl.
n Hvornår skal dækkene skiftes?
Du bør skifte dæk i følgende situationer:
lSlidindikatorerne kan ses på et dæk.
l Hvis dækket fx har flænger, spalter eller dybe revner, så stoffet er synligt,
eller udbulinger, der er tegn på indvendige skader.
l Hvis dækket bliver fladt gentagne gange eller ikke kan reparares pga. ska-
dens størrelse eller placering.
Kontakt en autoriseret Toyota-forhandler /-reparatør eller andre kvalificerede
fagfolk, hvis du er i tvivl.
n Udskiftning af dæk og fæ lge (biler med advarselssystem for lavt dæk-
tryk)
Hvis dæktrykssensorens id-kode ikke er registreret, fungerer advarselssyste-
met for lavt dæktryk ikke korrekt. Når der er kørt i ca. 10 minutter, blinker
dæktryksadvarselslampen i 1 minut og lyser derefter konstant for at indikere
en systemfejl.
n Dæklevetid
Dæk, der er over 6 år gamle, skal kontrolleres af et kvalificeret værksted -
også selvom de sjældent eller aldrig bliver brugt, eller der ikke \
er synlige ska-
der.
n Regelmæssig kontrol af dæktrykket (biler med advarselssystem for lavt
dæktryk)
Advarselssystemet for lavt dæktryk erstatter ikke den regelmæssige kontrol
af dæktrykket. Sørg for at kontrollere dæktrykket som en del af din daglige
rutinekontrol af bilen.
n Hvis slidbanedybden på vinterdæk er mindre end 4 mm
Vinterdækket er så ikke længere effektivt.
OM42B04DK.book Page 429 Wedne sday, September 21, 2016 9:33 AM

4306-3. Gør-det-selv vedligeholdelse
OM42B04DKn
Situationer, hvor advarselssystemet fo r lavt dæktryk muligvis ikke virker
korrekt (hvis monteret)
l Advarselssystemet for lavt dæktryk virker muligvis ikke korrekt i følgende til-
fælde.
• Hvis der ikke benyttes originale Toyota-fælge.
• Et dæk er blevet udskiftet med et uoriginalt dæk.
• Et dæk er blevet udskiftet med et dæk, som ikke har den angivne størrel-
se.
• Der er monteret snekæder.
• Der er monteret låsemøtrikker.
• Der er monteret et hjælpeunderstøttet RFT-dæk.
• Hvis der er monteret en vindues toning, der påvirker radiosignalerne.
• Hvis der er meget sne eller is på bilen, især omkring hjulene eller hjulkas- serne.
• Hvis dæktrykket er langt højere end det angivne niveau.
• Hvis reservehjulet er placeret et sted med dårlig modtagelse af radiobøl- gesignaler.
*
• Hvis der anbringes en stor metalgenstand, der kan forstyrre signalmodta-gelsen, i bagagerummet.
*
*
: Kun biler med almindeligt reservehjul
l Effektiviteten kan påvirkes i følgende situationer:
• Nær et tv-tårn eller elkraftværk, en benzinstation, radiostation, stor-
skærm, lufthavn eller et andet anlæg, som udsender kraftige radiobølger
eller elektrisk støj
• Hvis man går med en transportabel radio, mobiltelefon, trådløs telefon eller andet trådløst kommunikationsudstyr
l Når bilen holder stille, kan den tid, det tager for advarslen at starte eller
slukke, være længere.
l Hvis dæktrykket falder meget hurtigt, fx hvis et dæk eksploderer, fungerer
advarslen muligvis ikke.
OM42B04DK.book Page 430 Wedne sday, September 21, 2016 9:33 AM
