TOYOTA RAV4 HYBRID 2017 Brugsanvisning (in Danish)

4717-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Spænd bugseringsøjet sikkert
til ved hjælp af hjulnøglen eller
en hård metalstang.
Fastgør tovene og kæderne omhyggeligt til det dertil indrettede øje.
Pas på ikke at beskadige bilens karosseri.
Sæt dig ind i den bil, der bugseres, og start hybridsystemet.
Hvis hybridsystemet ikke starter, skal du sætte tændingsnøglen på ON.
Sæt gearvælgeren på N, og slæk parkeringsbremsen.
Hvis gearvælgeren ikke kan flyttes: S. 241
nUnder bugseringen
Hvis hybridsystemet er slået fra, fungerer servoen til bremser og styretøj ikke,
hvilket gør det vanskeligere at styre og bremse.
n Hjulnøgle (hvis monteret)
Hjulnøglen findes i værktøjstasken. (S. 505)
4
5
6
7
OM42B04DK.book Page 471 Wedne sday, September 21, 2016 9:33 AM

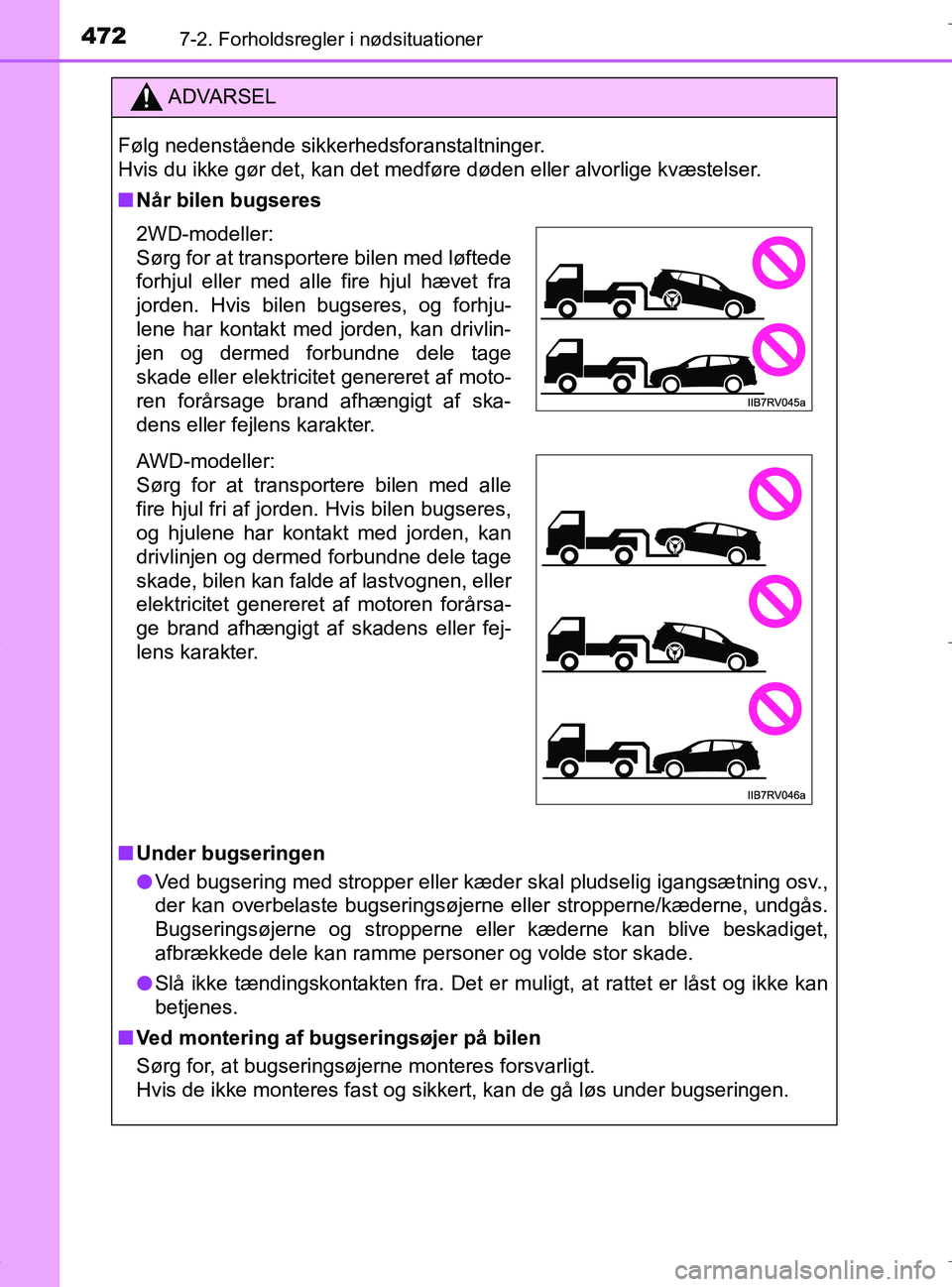

4727-2. Forholdsregler i nødsituationer
OM42B04DK
ADVARSEL
Følg nedenstående sikkerhedsforanstaltninger.
Hvis du ikke gør det, kan det medføre døden eller alvorlige kvæstelser.
nNår bilen bugseres
n Under bugseringen
l Ved bugsering med stropper eller kæder skal pludselig igangsætning osv.,
der kan overbelaste bugseringsøjerne eller stropperne/kæderne, undgås.
Bugseringsøjerne og stropperne eller kæderne kan blive beskadiget,
afbrækkede dele kan ramme personer og volde stor skade.
l Slå ikke tændingskontakten fra. Det er muligt, at rattet er låst og ikke kan
betjenes.
n Ved montering af bugseringsøjer på bilen
Sørg for, at bugseringsøjerne monteres forsvarligt.
Hvis de ikke monteres fast og sikkert, kan de gå løs under bugseringen.
2WD-modeller:
Sørg for at transportere bilen med løftede
forhjul eller med alle fire hjul hævet fra
jorden. Hvis bilen bugseres, og forhju-
lene har kontakt med jorden, kan drivlin-
jen og dermed forbundne dele tage
skade eller elektricitet genereret af moto-
ren forårsage brand afhængigt af ska-
dens eller fejlens karakter.
AWD-modeller:
Sørg for at transportere bilen med alle
fire hjul fri af jorden. Hvis bilen bugseres,
og hjulene har kontakt med jorden, kan
drivlinjen og dermed forbundne dele tage
skade, bilen kan falde af lastvognen, eller
elektricitet genereret af motoren forårsa-
ge brand afhængigt af skadens eller fej-
lens karakter.
OM42B04DK.book Page 472 Wedne sday, September 21, 2016 9:33 AM

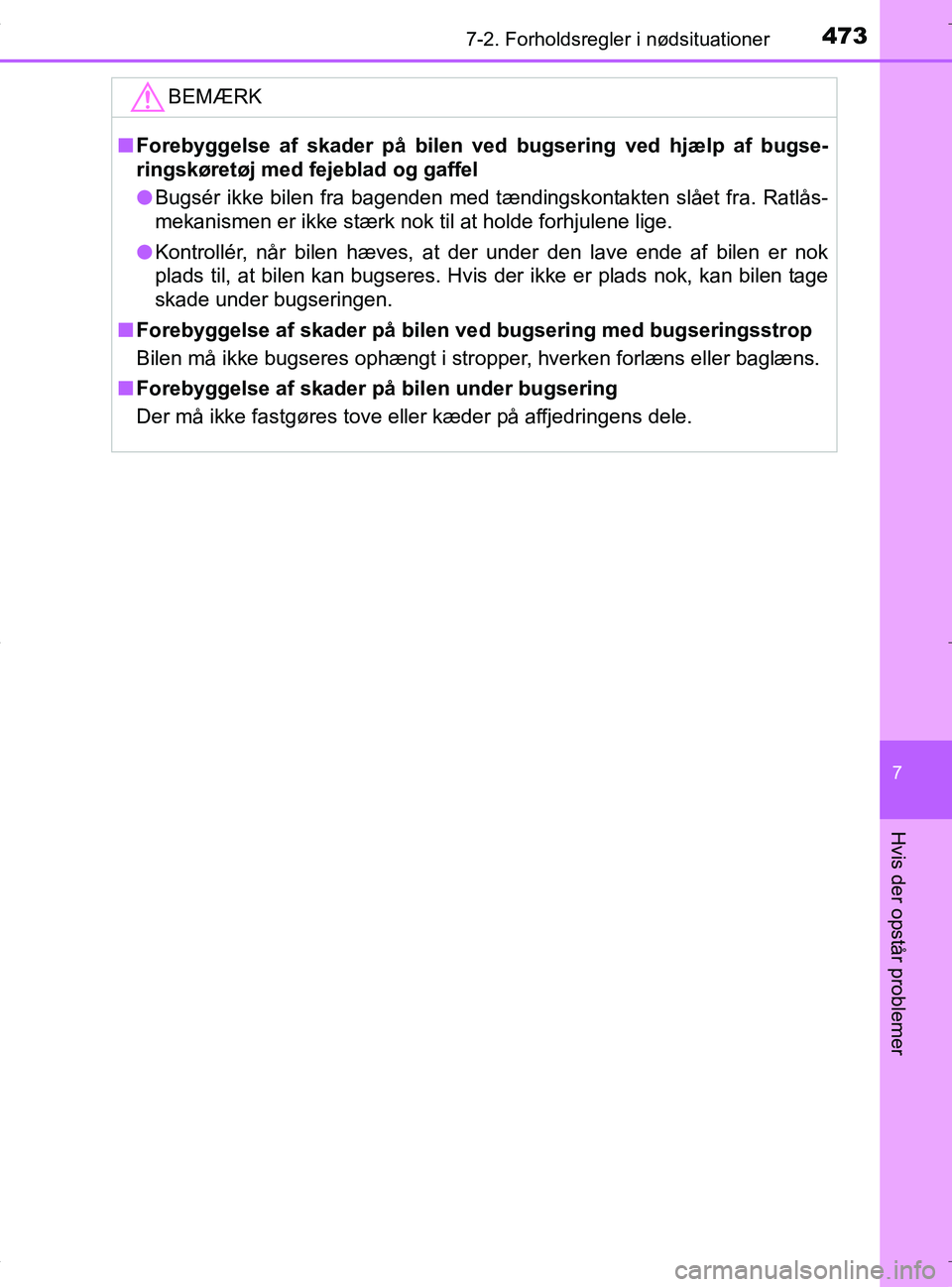

4737-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
BEMÆRK
nForebyggelse af skader på bilen ved bugsering ved hjælp af bugse-
ringskøretøj med fejeblad og gaffel
l Bugsér ikke bilen fra bagenden med tændingskontakten slået fra. Ratlås-
mekanismen er ikke stærk nok til at holde forhjulene lige.
l Kontrollér, når bilen hæves, at der under den lave ende af bilen er nok
plads til, at bilen kan bugseres. Hvis der ikke er plads nok, kan bilen tage
skade under bugseringen.
n Forebyggelse af skader på bilen ved bugsering med bugseringsstrop
Bilen må ikke bugseres ophængt i stropper, hverken forlæns eller baglæns.
n Forebyggelse af skader på bilen under bugsering
Der må ikke fastgøres tove eller kæder på affjedringens dele.
OM42B04DK.book Page 473 Wedne sday, September 21, 2016 9:33 AM

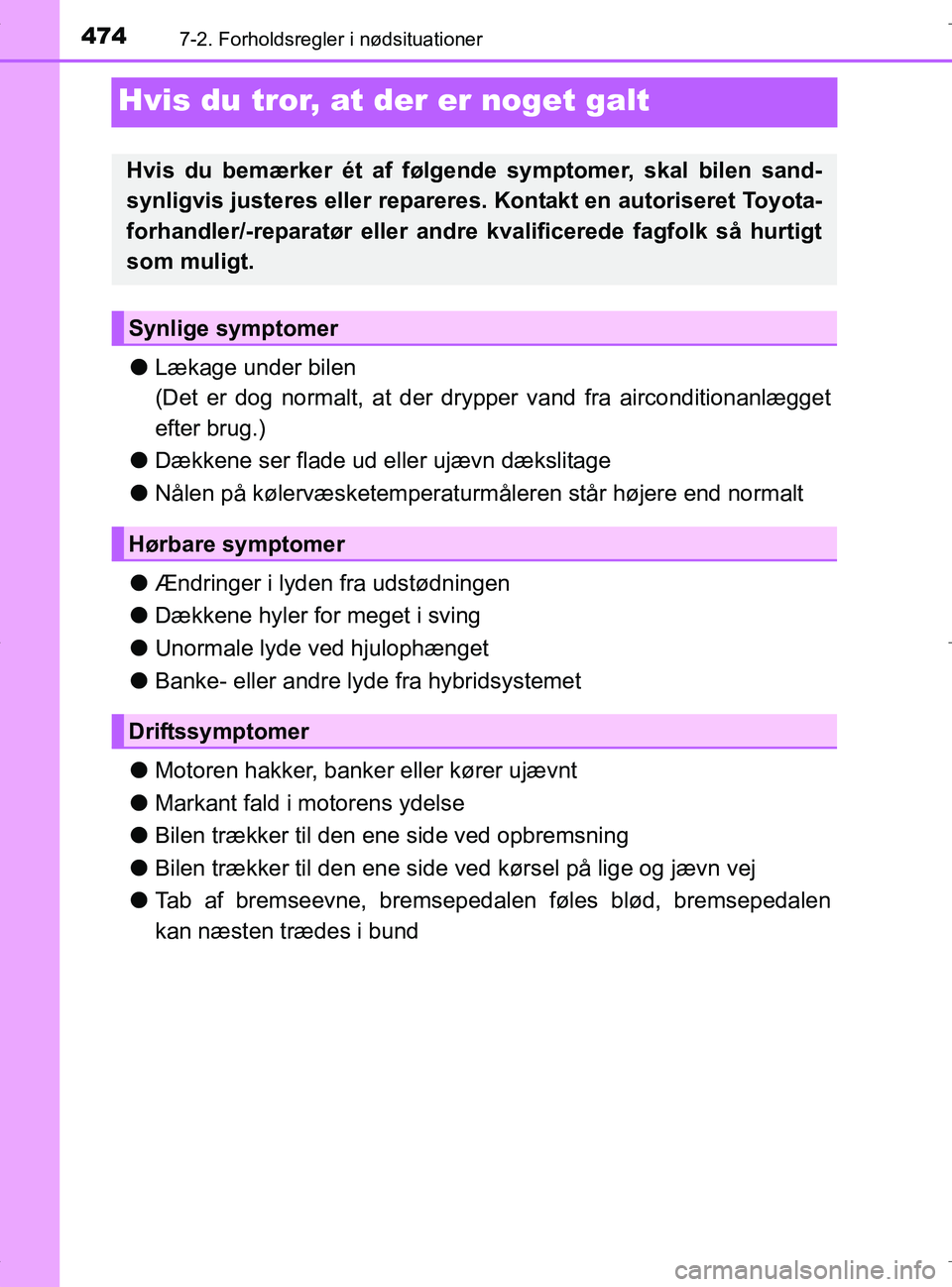

4747-2. Forholdsregler i nødsituationer
OM42B04DK
Hvis du tror, at der er noget galt
lLækage under bilen
(Det er dog normalt, at der dr ypper vand fra airconditionanlægget
efter brug.)
l Dækkene ser flade ud eller ujævn dækslitage
l Nålen på kølervæsketemperaturmåleren står højere end normalt
l Ændringer i lyden fra udstødningen
l Dækkene hyler for meget i sving
l Unormale lyde ved hjulophænget
l Banke- eller andre lyde fra hybridsystemet
l Motoren hakker, banker eller kører ujævnt
l Markant fald i motorens ydelse
l Bilen trækker til den ene side ved opbremsning
l Bilen trækker til den ene side ve d kørsel på lige og jævn vej
l Tab af bremseevne, bremseped alen føles blød, bremsepedalen
kan næsten trædes i bund
Hvis du bemærker ét af følgen de symptomer, skal bilen sand-
synligvis justeres eller repareres. Kontakt en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk så hurtigt
som muligt.
Synlige symptomer
Hørbare symptomer
Driftssymptomer
OM42B04DK.book Page 474 Wedne sday, September 21, 2016 9:33 AM

4757-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Hvis en advarselslampe tændes, eller der
lyder en advarselssummer
Udfør roligt nedenstående trin, hvis en advarselslampe lyser
eller blinker. Hvis en lampe tændes eller blinker og går ud igen,
betyder det ikke nødvendigvis, at der er fejl i systemet. Men hvis
det bliver ved, skal du få bile n undersøgt hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
Liste over advarselslamper og advarselssummere
Advar-
selslampeAdvarselslampe/beskrivelse/handlinger
(Rød)
Advarselslampe for brem sesystem (advarselssum-
mer)
*1
Angiver, at:
• Lav bremsevæskestand
• Fejlfunktion i bremsesystemet
Denne lampe tændes også, hvis parkeringsbremsen ikke
slækkes. Hvis lampen slukker, når parkeringsbremsen er
slækket helt, fungerer systemet normalt.
 Stands øjeblikkeligt bilen på et sikkert sted, og kon-
takt en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk. Det kan være farligt at
fortsætte med at køre.
(Gul)
Advarselslampe for bremsesystem
Angiver en fejl i:
• Det regenerative bremsesystem; eller
• Det elektronisk styrede bremsesystem
 Få bilen tjekket hos en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fagfolk.
Fejlindikatorlampe
Angiver en fejl i:
• Hybridsystemet;
• Den elektroniske gasspjældsstyring
• Emissionskontrolsystemet (hvis monteret), eller
• Styresystemet til den elektroniske hybridtransmission
 Få omgående bilen efterset af en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
OM42B04DK.book Page 475 Wedne sday, September 21, 2016 9:33 AM

4767-2. Forholdsregler i nødsituationer
OM42B04DK
SRS-advarselslampeAngiver en fejl i:
• SRS-airbagsystemet, eller
• Selestrammersystemet
 Få omgående bilen efterset af en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
ABS-advarselslampe
Angiver en fejl i:
• ABS, eller
• Bremseassistancesystemet
 Få omgående bilen efterset af en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
Advarselslampe for elektrisk servostyringssystem
(advarselssummer)
Angiver en fejlfunktion i EPS-systemet (elektrisk servosty-
ring)
 Få omgående bilen efterset af en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
Advar-
selslampeAdvarselslampe/beskrivelse/handlinger
OM42B04DK.book Page 476 Wedne sday, September 21, 2016 9:33 AM

4777-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
PCS-advarselslampe (hvis monteret)Når advarselslampen blinker (og der lyder en summer):
Angiver en fejlfunktion i PCS (pre-crash-sikkerhedssy-
stem)
 Få omgående bilen efterset af en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
Når advarselslampen blinker (og der ikke lyder en sum-
mer):
Angiver, at PCS-systemet (p re-crash-sikkerhedssystemet)
er midlertidigt ude af drift af en af følgende grunde:
• Et område omkring radarsensoren eller kamerasenso- ren er snavset eller dækket af kondensvand, is, klister-
mærker osv.
 Fjern snavs, dug, konden svand, is, klistermærker
osv. ( S. 266)
• Driftsbetingelserne for radarsensoren eller kamerasen- soren (f.eks. temperatur) er ikke opfyldt
 Det er muligt at køre . PCS-systemet (Pre-Crash
Safety system) aktiveres, hvis driftsforholdene (f.eks.
temperatur) igen opfyldes.
Når advarselslampen lyser:
Enten er VSC-systemet (antiudskridningssystem) eller
PCS-systemet (pre-crash-sikkerhedssystemet) deaktive-
ret, eller begge er deaktiveret.
 PCS aktiveres ved at aktivere både VSC og PCS.
(S. 277, 339)
Indikator for udskridningssystem
Angiver en fejl i:
• VSC-systemet
• Antislingresystemet for anhænger,
• TRC-systemet eller
• Hjælp til start på bakke (HAC)-systemet
Lampen blinker, når TRC-, VSC-, ABS- eller antislingresy-
stemet for anhænger er aktiveret.
 Få omgående bilen efterset af en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk.
Advarselslampe for lav brændstofstand
Angiver, at den resterende br ændstofmængde er ca. 8,4 l
eller mindre
 Tank bilen op.
Advar-
selslampeAdvarselslampe/beskrivelse/handlinger
OM42B04DK.book Page 477 Wedne sday, September 21, 2016 9:33 AM

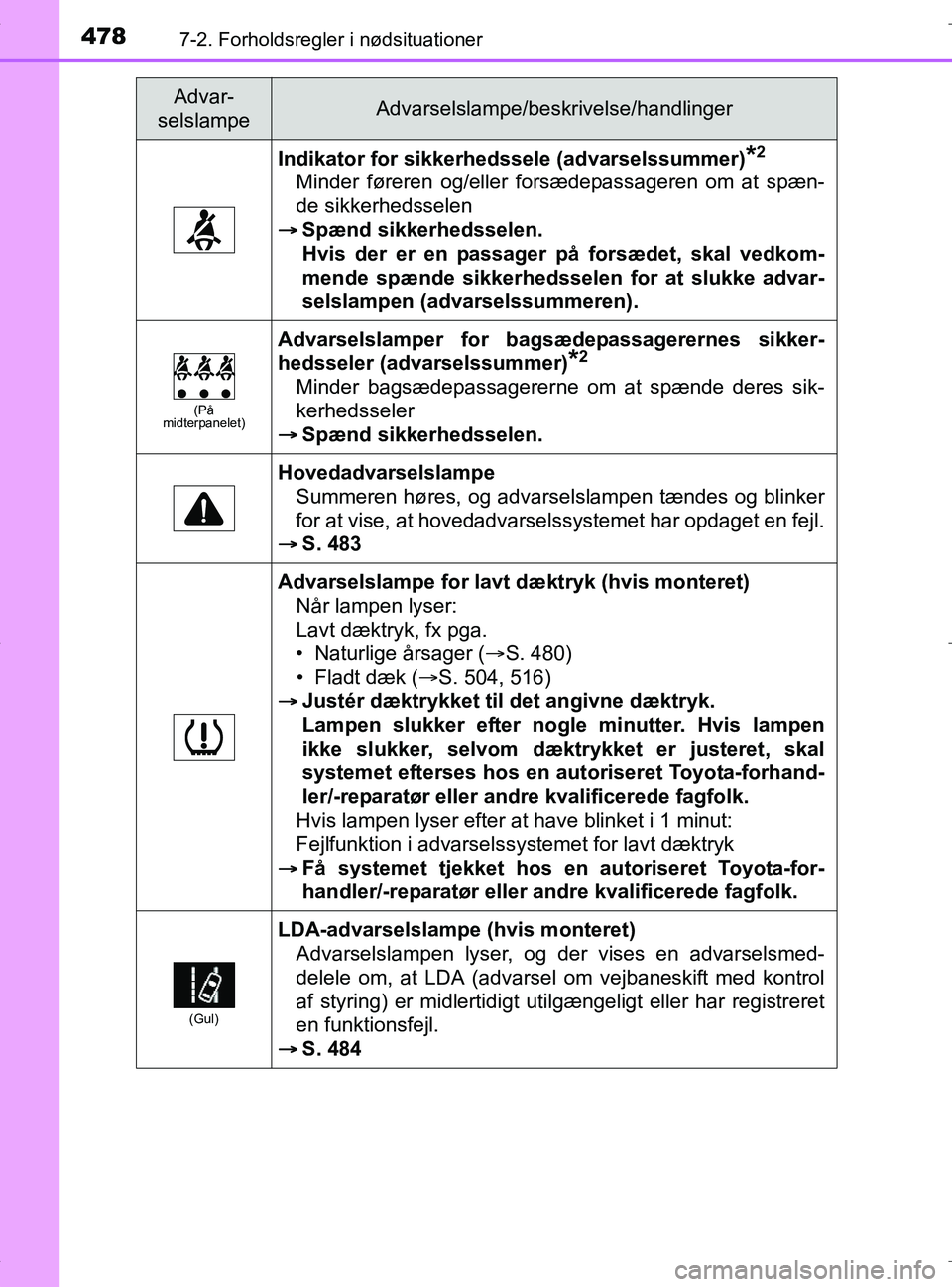

4787-2. Forholdsregler i nødsituationer
OM42B04DK
Indikator for sikkerhedssele (advarselssummer)*2
Minder føreren og/eller forsædepassageren om at spæn-
de sikkerhedsselen
 Spænd sikkerhedsselen.
Hvis der er en passager på forsædet, skal vedkom-
mende spænde sikkerhedsselen for at slukke advar-
selslampen (advarselssummeren).
(På
midterpanelet)
Advarselslamper for bagsædepassagerernes sikker-
hedsseler (advarselssummer)
*2
Minder bagsædepassagererne om at spænde deres sik-
kerhedsseler
 Spænd sikkerhedsselen.
Hovedadvarselslampe
Summeren høres, og advarselslampen tændes og blinker
for at vise, at hovedadvarselssystemet har opdaget en fejl.
 S. 483
Advarselslampe for lavt dæktryk (hvis monteret)
Når lampen lyser:
Lavt dæktryk, fx pga.
• Naturlige årsager ( S. 480)
• Fladt dæk ( S. 504, 516)
 Justér dæktrykket til det angivne dæktryk.
Lampen slukker efter nogle minutter. Hvis lampen
ikke slukker, selvom dæktrykket er justeret, skal
systemet efterses hos en au toriseret Toyota-forhand-
ler/-reparatør eller andre kvalificerede fagfolk.
Hvis lampen lyser efter at have blinket i 1 minut:
Fejlfunktion i advarselssystemet for lavt dæktryk
 Få systemet tjekket hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
(Gul)
LDA-advarselslampe (hvis monteret)
Advarselslampen lyser, og der vises en advarselsmed-
delele om, at LDA (advarsel om vejbaneskift med kontrol
af styring) er midlertidigt utilgængeligt eller har registreret
en funktionsfejl.
 S. 484
Advar-
selslampeAdvarselslampe/beskrivelse/handlinger
OM42B04DK.book Page 478 Wedne sday, September 21, 2016 9:33 AM

4797-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
*1: Advarselssummer ved trukket parkeringsbremse:Der lyder en advarselssummer, hvis bilen kører med ca. 5 km/t eller mere.
*2: Summer for førerens og forsædepassagerens sikkerhedssele:Advarselssummeren for sikkerhedssele lyder for at gøre føreren, fo\
rsæde-
passageren og bagsædepassagerne opmærksom på, at deres sikkerheds-
sele ikke er spændt. Summeren lyder i intervaller i 30 sekunder, når bilen
opnår en hastighed på mindst 20 km/t. Hvis sikkerhedsselen stadig ikke
spændes, ændrer summeren lyd og høres i yderligere 90 sekunder.
n Sensor til registrering af forsædepassager, påmindelse om sikkerheds-
sele og advarselssummer
Hvis der placeres bagage på forsædet, kan sensoren til registrering af forsæ-
depassager få indikatoren til at blinke og advarselssummeren til at lyde,
selvom der ikke sidder nogen på sædet.
n Hvis fejlindikatorlampen tændes under kørsel
Fejlindikatorlampen lyser, hvis brændstoftanken tømmes fuldstændigt. Hvis
brændstoftanken er tom, skal du straks fylde brændstof på bilen. Fejlindika-
torlampen slukker efter adskillige køreture.
Hvis fejlindikatorlampen ikke slukkes, skal du kontakte en autoriseret Toyota-
forhandler/-reparatør eller andre kvalificerede fagfolk så hurtigt som muligt.
n Advarselslampe for servost yring (advarselssummer)
Når 12-volt batteriets opladning bliver utilstrækkelig, eller spændingen falder
midlertidigt, kan advarselslampen for det elektriske servostyringssystem tæn-
des og advarselssummeren lyde.
n Når advarselslampen for lavt dækt ryk lyser (biler med advarselssystem
for lavt dæktryk)
Kontrollér dækkets udseende for at se, om det er punkteret.
Hvis dækket er punkteret: S. 504, 516
Hvis dækket ikke er punkteret:
Udfør følgende handlinger, når temperaturen er faldet tilstrækkeligt.
l Kontrollér dæktrykket, og juster til det korrekte niveau.
l Hvis advarselslampen ikke slukker efter nogle minuttter, skal du kontrollere,
at dæktrykket er på det angivne niveau og foretage initialisering. ( S. 428)
Advarselslampen kan lyse igen, hvis de ovenfor nænvte handlinger udføres,
uden at dæktemperaturen har fået lov til at falde tilstrækkeligt forinden.
OM42B04DK.book Page 479 Wedne sday, September 21, 2016 9:33 AM

4807-2. Forholdsregler i nødsituationer
OM42B04DKn
Advarselslampen for lavt dæktryk kan lyse af naturlige årsager (biler
med advarselslampe for lavt dæktryk)
Dæktryk-advarselslampen kan lyse på grund af naturlige årsager som fx
naturlig udsivning af luft og ændringer i dæktrykket på grund af temperaturen.
I så fald vil en justering af dæktrykket få advarselslampen til at slukke (efter
nogle minutter).
n Når et dæk erstattes af et pladsbesparende reservehjul (biler med plads-
besparende reservehjul og ad varselssystem for lavt dæktryk)
Det pladsbesparende reservehjul er ikke forsynet med en dæktrykssensor.
Hvis dækket bliver fladt, slukker advarselslampen for lavt dæktryk ikke,
selvom det flade dæk er blevet erstattet af reservehjulet. Udskift reservehjulet
og juster dæktrykket. Advarselslampen for lavt dæktryk slukker efter nogle få
minutter.
n Hvis advarselssystemet for lavt dækt ryk ikke virker (biler med advar-
selssystem for lavt dæktryk)
Advarselssystemet for lavt dæktryk deaktiveres i følgende situationer:
(Når tilstanden bliver normal, virker systemet korrekt.)
l Hvis der benyttes dæk, som ikke er forsynet med dæktrykssensorer
l Hvis id-koden på dæktrykssensorerne ikke er registreret i dæktryksadvar-
selscomputeren
l Hvis dæktrykket er 480 kPa (4,9 kgf/cm
2 eller bar, 70 psi) eller højere:
Advarselssystemet for lavt dæktryk kan deaktiveres i følgende situationer:
(Når tilstanden bliver normal, virker systemet korrekt.)
l Hvis der er elektronisk udstyr eller anlæg i nærheden, der benytter lignende
radiobølgefrekvenser
l Hvis der benyttes en radio i bilen, der er indstillet på en lignende frekvens
l Hvis der er monteret en vinduestoni ng, der påvirker radiosignalerne
l Hvis der er meget sne eller is på bilen, især omkring hjulene eller hjulkas-
serne
l Hvis der ikke benyttes originale Toyota-fælge (selvom der benyttes Toyota-
fælge, fungerer advarselssystemet for lavt dæktryk muligvis ikke korrekt ved
nogle dæktyper.)
l Hvis der bruges snekæder
l Hvis reservehjulet er placeret et sted med dårlig modtagelse af radiobølge-
signaler.
*
lHvis der anbringes en stor metalgenst and, der kan forstyrre signalmodtagel-
sen, i bagagerummet.
*
*
: Kun biler med almindeligt reservehjul
OM42B04DK.book Page 480 Wedne sday, September 21, 2016 9:33 AM
