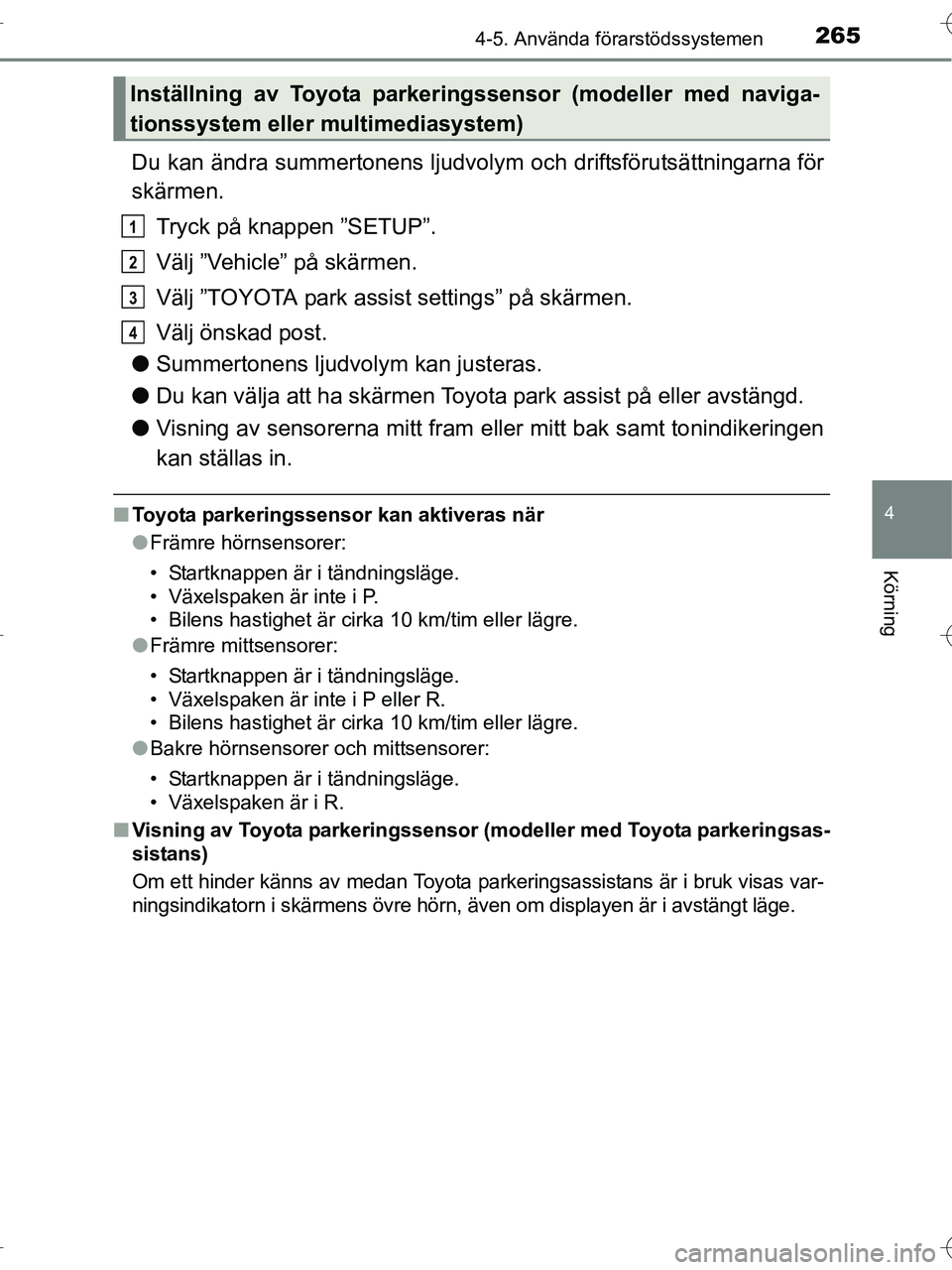

2654-5. Använda förarstödssystemen
4
Körning
OM42B04SE
Du kan ändra summertonens ljudvolym och driftsförutsättningarna för
skärmen.Tryck på knappen ”SETUP”.
Välj ”Vehicle” på skärmen.
Välj ”TOYOTA park assist settings” på skärmen.
Välj önskad post.
● Summertonens ljudvolym kan justeras.
● Du kan välja att ha skärmen Toyota park assist på eller avstängd.
● Visning av sensorerna mitt fram e ller mitt bak samt tonindikeringen
kan ställas in.
■ Toyota parkeringssensor kan aktiveras när
●Främre hörnsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är inte i P.
• Bilens hastighet är cirka 10 km/tim eller lägre.
● Främre mittsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är inte i P eller R.
• Bilens hastighet är cirka 10 km/tim eller lägre.
● Bakre hörnsensorer och mittsensorer:
• Startknappen är i tändningsläge.
• Växelspaken är i R.
■ Visning av Toyota parkeringssensor (modeller med Toyota parkeringsas-
sistans)
Om ett hinder känns av medan Toyota parkeringsassistans är i bruk visas var-
ningsindikatorn i skärmens övre hörn, även om displayen är i avstängt läge.
Inställning av Toyota parkeri ngssensor (modeller med naviga-
tionssystem eller multimediasystem)
1
2
3
4
OM42B04SE.book Page 265 Wedne sday, September 7, 2016 1:34 AM

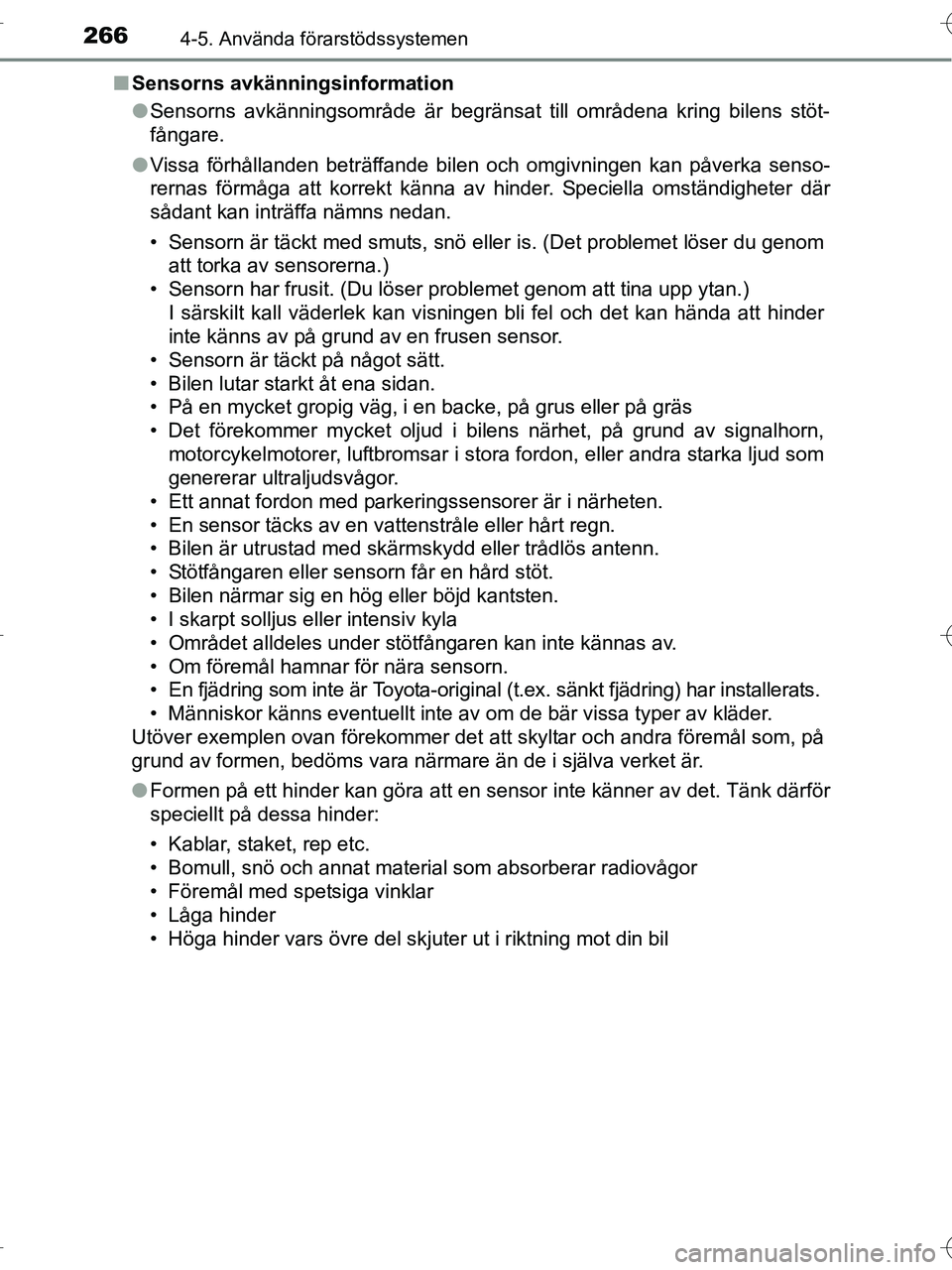

2664-5. Använda förarstödssystemen
OM42B04SE■
Sensorns avkänningsinformation
●Sensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
● Vissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
• Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
• Sensorn har frusit. (Du löser problemet genom att tina upp ytan.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
• Sensorn är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn, motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller trådlös antenn.
• Stötfångaren eller sensorn får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla
• Området alldeles under stötfångaren kan inte kännas av.
• Om föremål hamnar för nära sensorn.
• En fjädring som inte är To yota-original (t.ex. sänkt fjädring) har installerats.
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
Utöver exemplen ovan förekommer det att skyltar och andra föremål som, på
grund av formen, bedöms vara närmare än de i själva verket är.
● Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som absorberar radiovågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
OM42B04SE.book Page 266 Wedne sday, September 7, 2016 1:34 AM

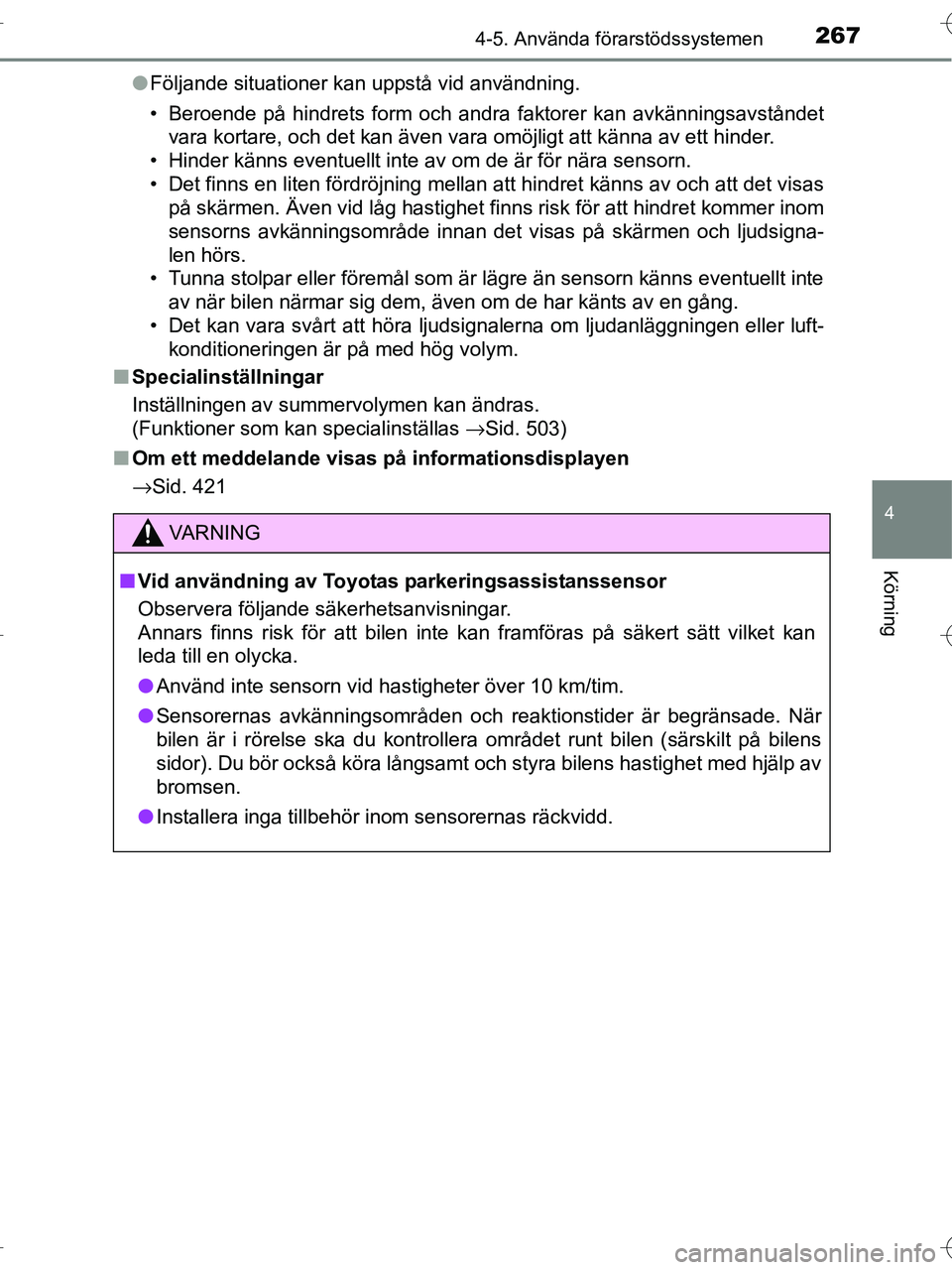

2674-5. Använda förarstödssystemen
4
Körning
OM42B04SE●
Följande situationer kan uppstå vid användning.
• Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett hinder.
• Hinder känns eventuellt inte av om de är för nära sensorn.
• Det finns en liten fördröjning mellan att hindret känns av och att det visas på skärmen. Även vid låg hastighet finns risk för att hindret kommer inom
sensorns avkänningsområde innan det visas på skärmen och ljudsigna-
len hörs.
• Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av när bilen närmar sig dem, även om de har känts av en gång.
• Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luft- konditioneringen är på med hög volym.
■ Specialinställningar
Inställningen av summervolymen kan ändras.
(Funktioner som kan specialinställas →Sid. 503)
■ Om ett meddelande visas på informationsdisplayen
→Sid. 421
VA R N I N G
■Vid användning av Toyotas parkeringsassistanssensor
Observera följande säkerhetsanvisningar.
Annars finns risk för att bilen inte kan framföras på säkert sätt vilket kan
leda till en olycka.
● Använd inte sensorn vid hastigheter över 10 km/tim.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
bilen är i rörelse ska du kontrollera området runt bilen (särskilt på bilens
sidor). Du bör också köra långsamt och styra bilens hastighet med hjälp av
bromsen.
● Installera inga tillbehör inom sensorernas räckvidd.
OM42B04SE.book Page 267 Wedne sday, September 7, 2016 1:34 AM

2684-5. Använda förarstödssystemen
OM42B04SE

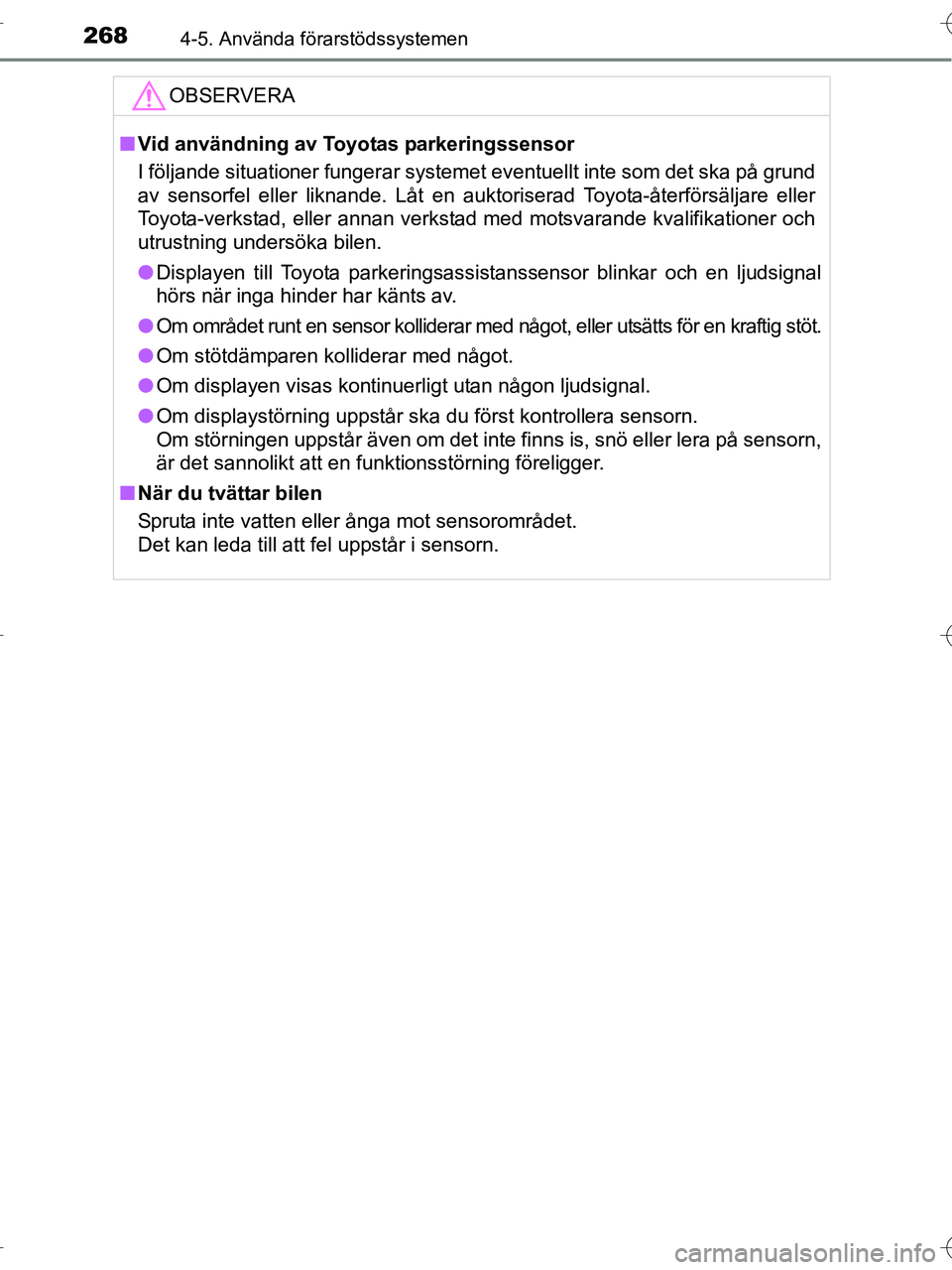

OBSERVERA
■Vid användning av Toyotas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning undersöka bilen.
● Displayen till Toyota parkeringsassistanssensor blinkar och en ljudsignal
hörs när inga hinder har känts av.
● Om området runt en sensor kolliderar med något, eller utsätts för en kraftig stöt.
● Om stötdämparen kolliderar med något.
● Om displayen visas kontinuerligt utan någon ljudsignal.
● Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
■ När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM42B04SE.book Page 268 Wedne sday, September 7, 2016 1:34 AM

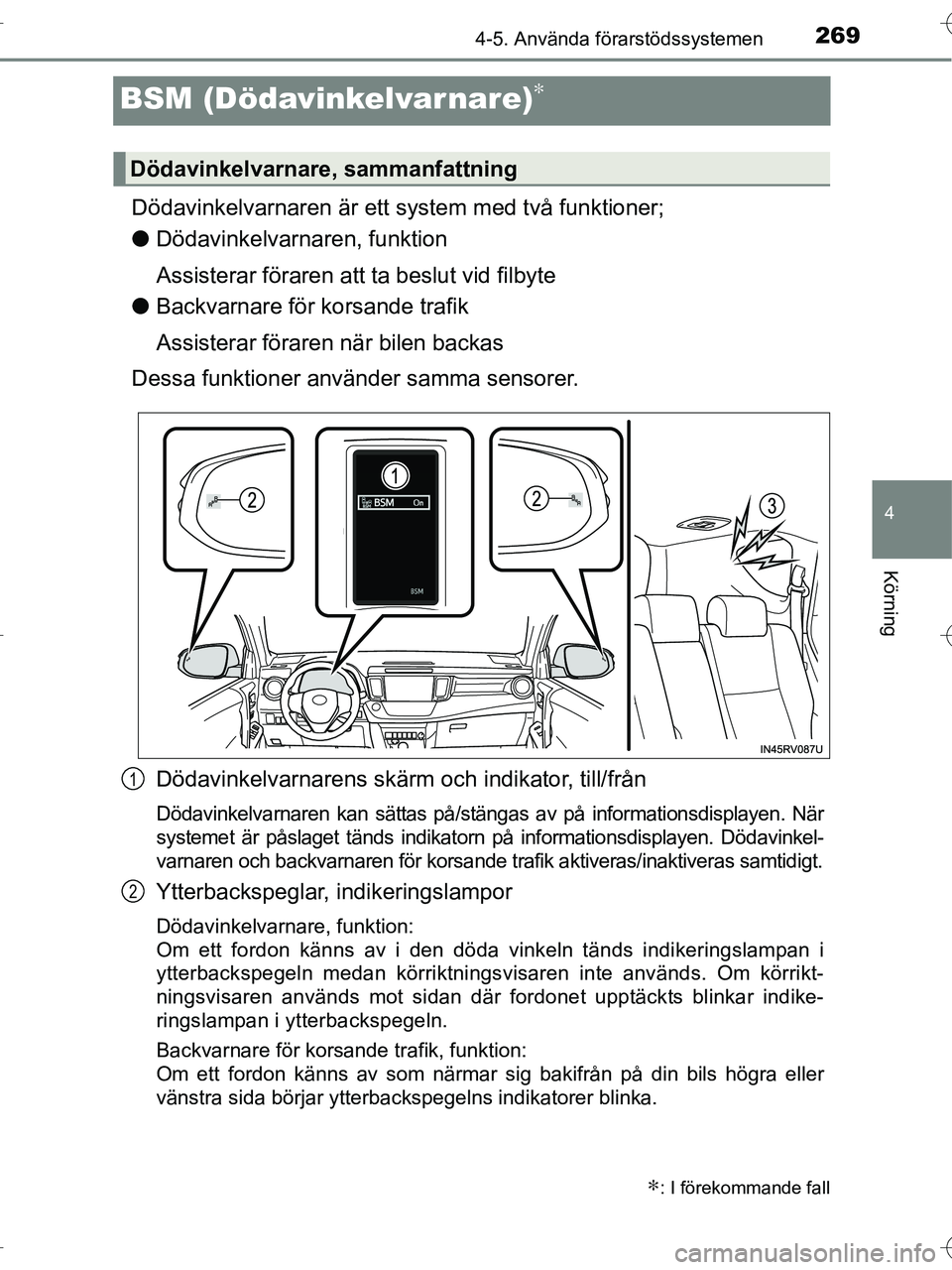

269
4
4-5. Använda förarstödssystemen
Körning
OM42B04SE
BSM (Dödavinkelvarnare)∗
Dödavinkelvarnaren är ett system med två funktioner;
●Dödavinkelvarnaren, funktion
Assisterar föraren att ta beslut vid filbyte
● Backvarnare för korsande trafik
Assisterar föraren när bilen backas
Dessa funktioner använder samma sensorer.
Dödavinkelvarnarens skärm och indikator, till/från
Dödavinkelvarnaren kan sättas på/stängas av på informationsdisplayen. När
systemet är påslaget tänds indikatorn på informationsdisplayen. Dödavinkel-
varnaren och backvarnaren för korsande trafik aktiveras/inaktiveras samtidigt.
Ytterbackspeglar, indikeringslampor
Dödavinkelvarnare, funktion:
Om ett fordon känns av i den döda vinkeln tänds indikeringslampan i
ytterbackspegeln medan körriktningsvisaren inte används. Om körrikt-
ningsvisaren används mot sidan där fordonet upptäckts blinkar indike-
ringslampan i ytterbackspegeln.
Backvarnare för korsande trafik, funktion:
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida börjar ytterbackspegelns indikatorer blinka.
∗: I förekommande fall
Dödavinkelvarnare, sammanfattning
1
2
OM42B04SE.book Page 269 Wedne sday, September 7, 2016 1:34 AM

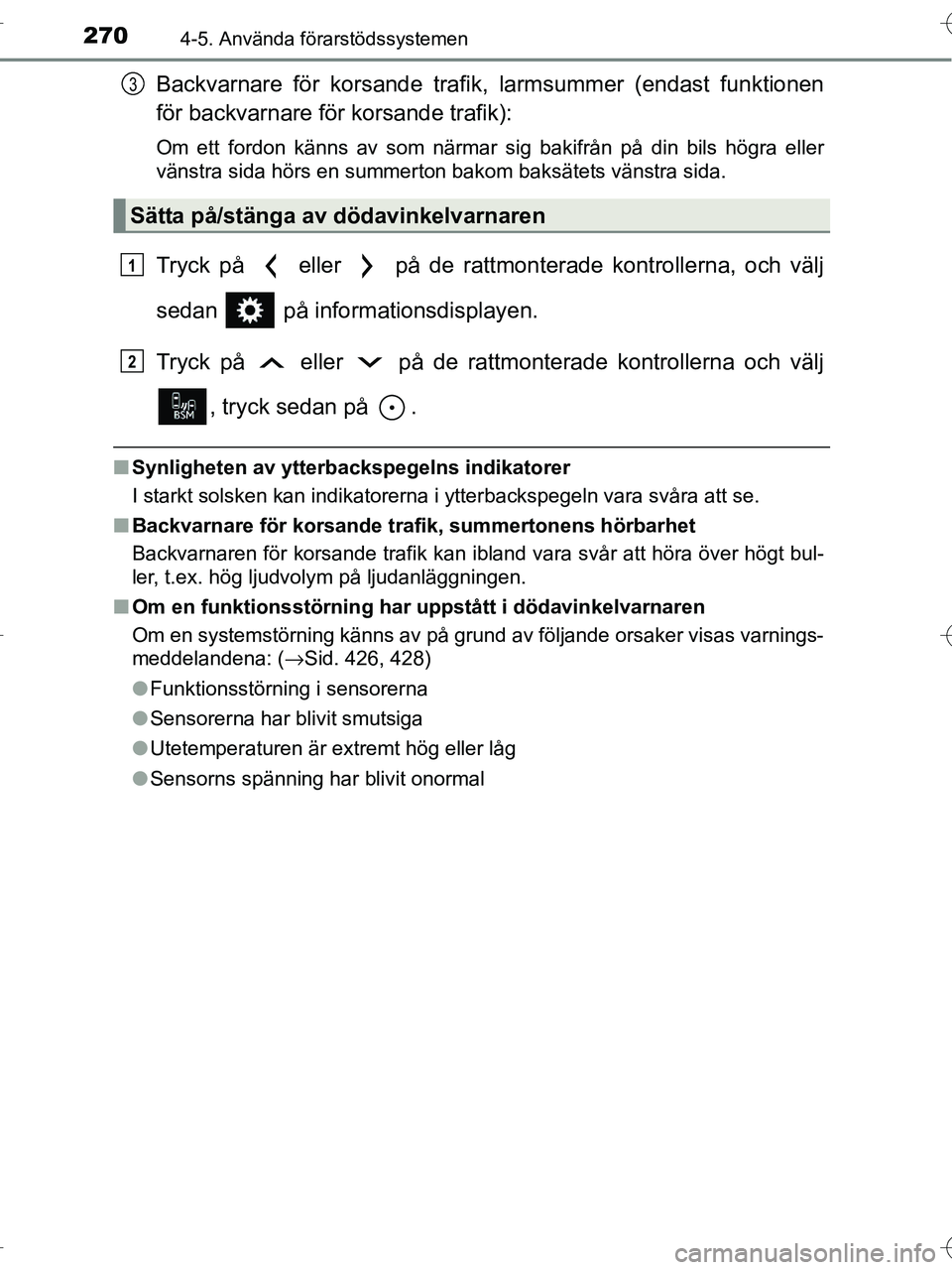

2704-5. Använda förarstödssystemen
OM42B04SE
Backvarnare för korsande trafik, larmsummer (endast funktionen
för backvarnare för korsande trafik):
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida hörs en summerton bakom baksätets vänstra sida.
Tryck på eller på de ratt monterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de ratt monterade kontrollerna och välj
, tryck sedan på .
■ Synligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
■ Backvarnare för korsande trafik, summertonens hörbarhet
Backvarnaren för korsande trafik kan ibland vara svår att höra över högt bul-
ler, t.ex. hög ljudvolym på ljudanläggningen.
■ Om en funktionsstörning har uppstått i dödavinkelvarnaren
Om en systemstörning känns av på grund av följande orsaker visas varnings-
meddelandena: ( →Sid. 426, 428)
● Funktionsstörning i sensorerna
● Sensorerna har blivit smutsiga
● Utetemperaturen är extremt hög eller låg
● Sensorns spänning har blivit onormal
Sätta på/stänga av dödavinkelvarnaren
3
1
2
OM42B04SE.book Page 270 Wedne sday, September 7, 2016 1:34 AM

2714-5. Använda förarstödssystemen
4
Körning
OM42B04SE

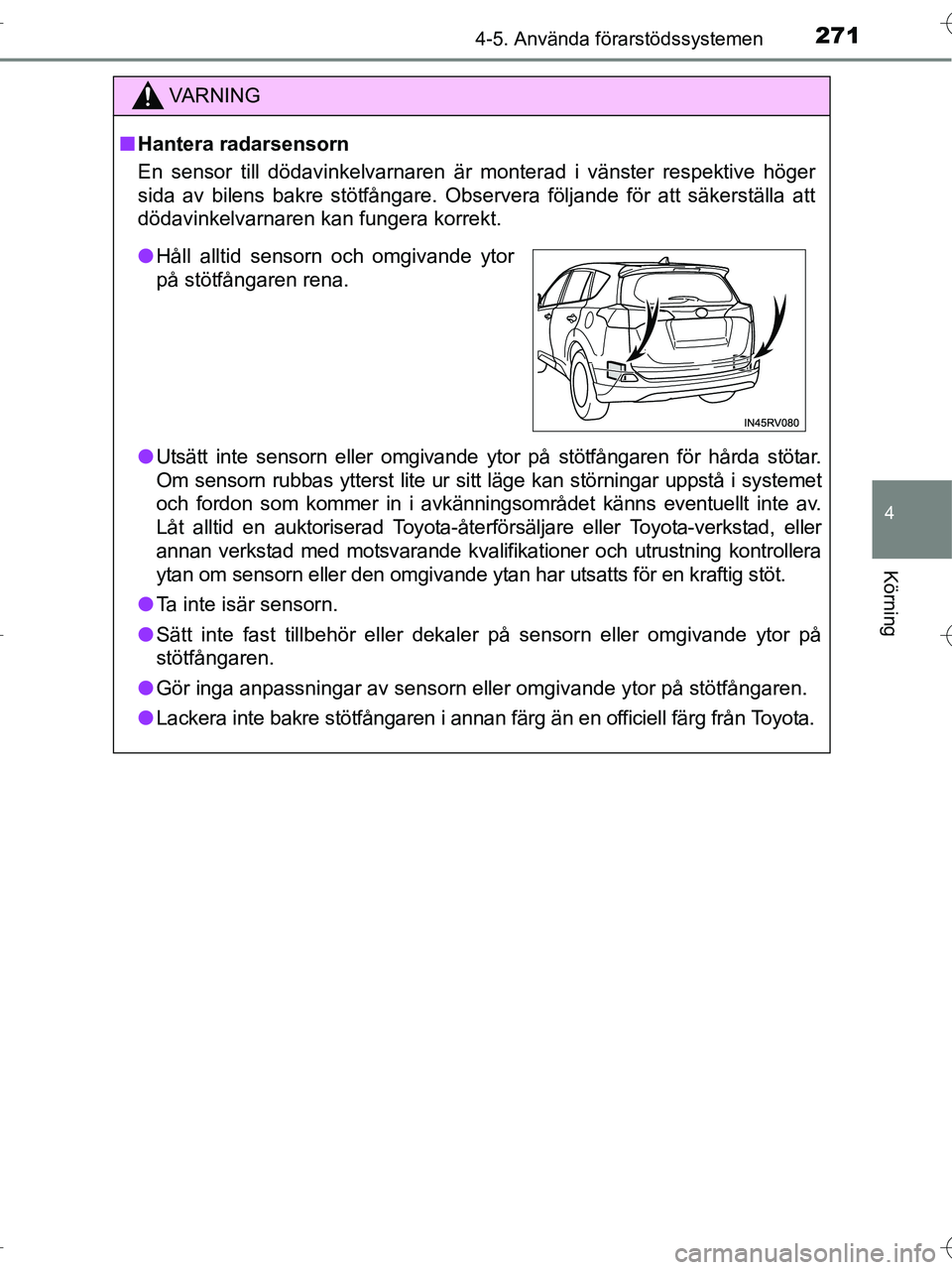

VA R N I N G
■Hantera radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
● Utsätt inte sensorn eller omgivande ytor på stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon som kommer in i avkänningsområdet känns eventuellt inte av.
Låt alltid en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
ytan om sensorn eller den omgivande ytan har utsatts för en kraftig stöt.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i annan färg än en officiell färg från Toyota.
●Håll alltid sensorn och omgivande ytor
på stötfångaren rena.
OM42B04SE.book Page 271 Wedne sday, September 7, 2016 1:34 AM

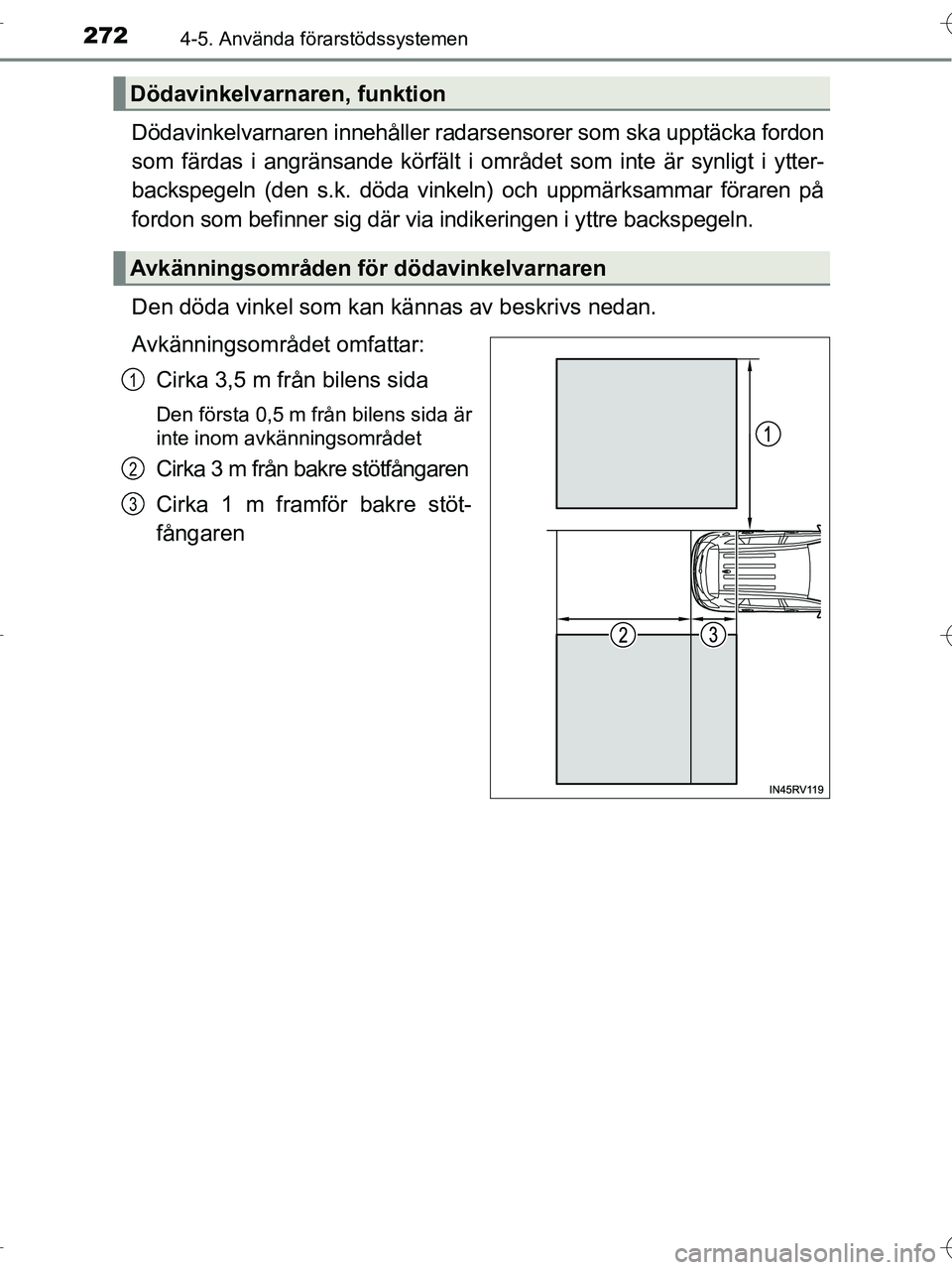

2724-5. Använda förarstödssystemen
OM42B04SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon
som färdas i angränsande körfält i området som inte är synligt i ytter-
backspegeln (den s.k. döda vinkeln) och uppmärksammar föraren på
fordon som befinner sig där via indikeringen i yttre backspegeln.
Den döda vinkel som kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:
Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stöt-
fångaren
Dödavinkelvarnaren, funktion
Avkänningsområden för dödavinkelvarnaren
1
2
3
OM42B04SE.book Page 272 Wedne sday, September 7, 2016 1:34 AM

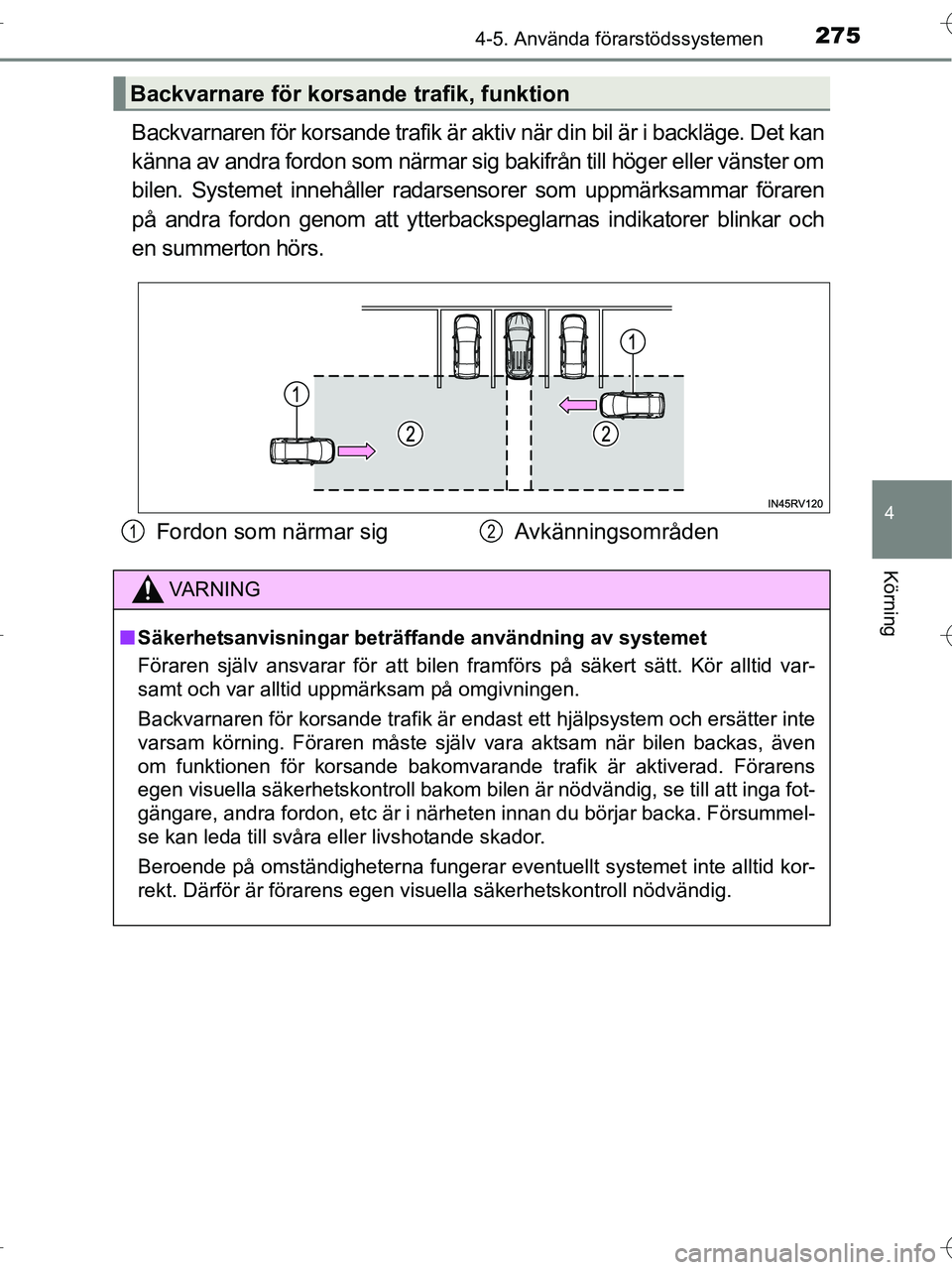

2754-5. Använda förarstödssystemen
4
Körning
OM42B04SE
Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det kan
känna av andra fordon som närmar sig bakifrån till höger eller vänster om
bilen. Systemet innehåller radarsensorer som uppmärksammar föraren
på andra fordon genom att ytterbackspeglarnas indikatorer blinkar och
en summerton hörs.
Backvarnare för korsande trafik, funktion
Fordon som närmar sigAvkänningsområden12
VA R N I N G
■Säkerhetsanvisningar beträf fande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Backvarnaren för korsande trafik är endast ett hjälpsystem och ersätter inte
varsam körning. Föraren måste själv vara aktsam när bilen backas, även
om funktionen för korsande bakomvarande trafik är aktiverad. Förarens
egen visuella säkerhetskontroll bakom bilen är nödvändig, se till att inga fot-
gängare, andra fordon, etc är i närheten innan du börjar backa. Försummel-
se kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM42B04SE.book Page 275 Wedne sday, September 7, 2016 1:34 AM

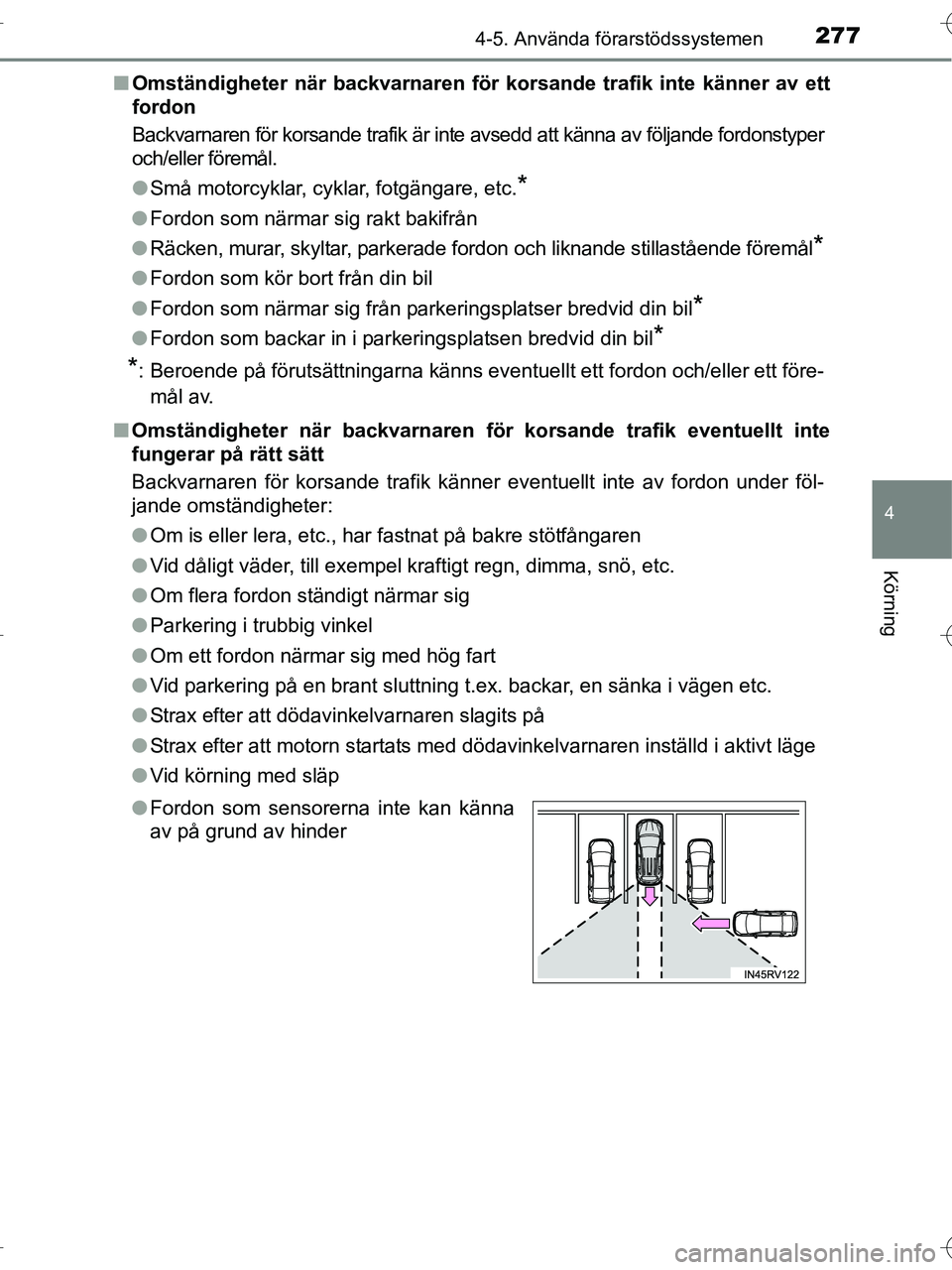

2774-5. Använda förarstödssystemen
4
Körning
OM42B04SE■
Omständigheter när backvarnaren för korsande trafik inte känner av ett
fordon
Backvarnaren för korsande trafik är inte avsedd att känna av följande fordonstyper
och/eller föremål.
● Små motorcyklar, cyklar, fotgängare, etc.
*
●Fordon som närmar sig rakt bakifrån
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Fordon som kör bort från din bil
● Fordon som närmar sig från parkeringsplatser bredvid din bil
*
●Fordon som backar in i parkeringsplatsen bredvid din bil*
*
: Beroende på förutsättningarna känns eventuellt ett fordon och/eller ett före-
mål av.
■ Omständigheter när backvarnaren för korsande trafik eventuellt inte
fungerar på rätt sätt
Backvarnaren för korsande trafik känner eventuellt inte av fordon under föl-
jande omständigheter:
● Om is eller lera, etc., har fastnat på bakre stötfångaren
● Vid dåligt väder, till exempel kraftigt regn, dimma, snö, etc.
● Om flera fordon ständigt närmar sig
● Parkering i trubbig vinkel
● Om ett fordon närmar sig med hög fart
● Vid parkering på en brant sluttning t.ex. backar, en sänka i vägen etc.
● Strax efter att dödavinkelvarnaren slagits på
● Strax efter att motorn startats med dödavinkelvarnaren inställd i aktivt läge
● Vid körning med släp
● Fordon som sensorerna inte kan känna
av på grund av hinder
OM42B04SE.book Page 277 Wedne sday, September 7, 2016 1:34 AM
