8 7
3
1
6 5
4
3
2

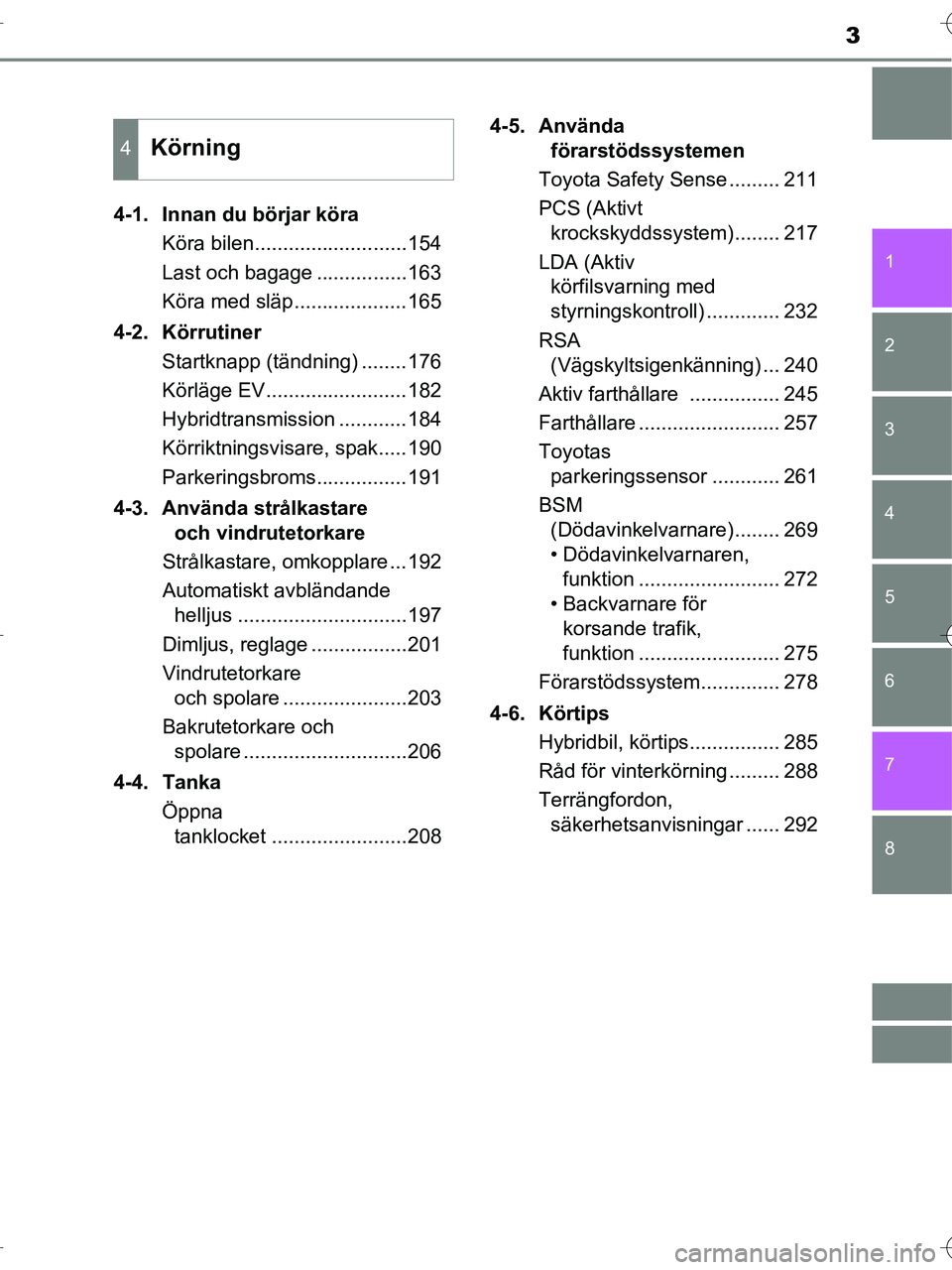

OM42B04SE4-1. Innan du börjar köra
Köra bilen...........................154
Last och bagage ................163
Köra med släp....................165
4-2. Körrutiner Startknapp (tändning) ........176
Körläge EV.........................182
Hybridtransmission ............184
Körriktningsvisare, spak.....190
Parkeringsbroms................191
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ...192
Automatiskt avbländande helljus ..............................197
Dimljus, reglage .................201
Vindrutetorkare och spolare ......................203
Bakrutetorkare och spolare .............................206
4-4. Tanka Öppna tanklocket ........................208 4-5. Använda
förarstödssystemen
Toyota Safety Sense ......... 211
PCS (Aktivt krockskyddssystem)........ 217
LDA (Aktiv körfilsvarning med
styrningskontroll) ............. 232
RSA (Vägskyltsigenkänning) ... 240
Aktiv farthållare ................ 245
Farthållare ......................... 257
Toyotas parkeringssensor ............ 261
BSM (Dödavinkelvarnare)........ 269
• Dödavinkelvarnaren, funktion ......................... 272
• Backvarnare för korsande trafik,
funktion ......................... 275
Förarstödssystem.............. 278
4-6. Körtips Hybridbil, körtips................ 285
Råd för vinterkörning ......... 288
Terrängfordon, säkerhetsanvisningar ...... 292
4Körning
OM42B04SE.book Page 3 Wednesday, September 7, 2016 1:34 AM

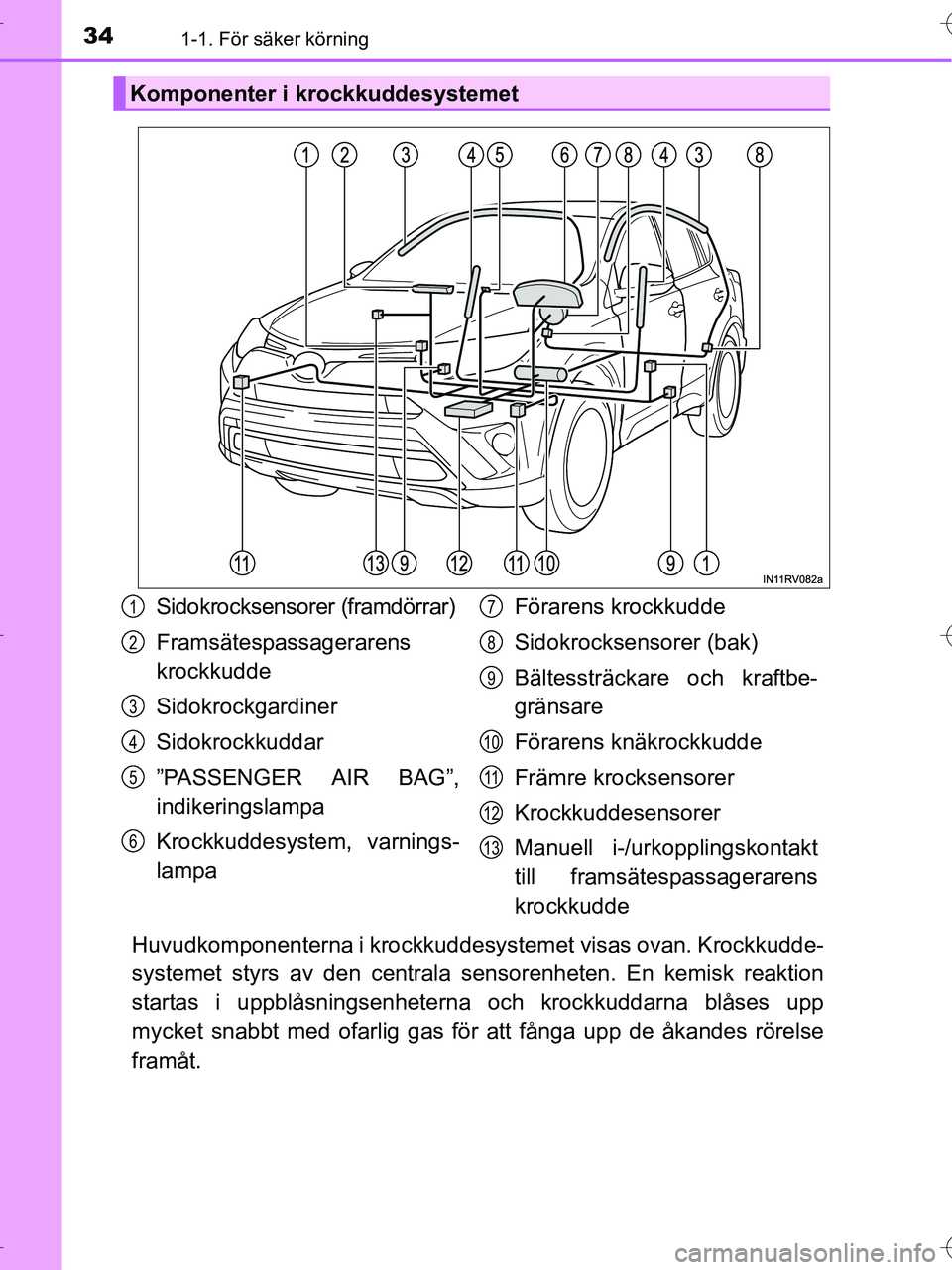

341-1. För säker körning
OM42B04SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Komponenter i krockkuddesystemet
Sidokrocksensorer (framdörrar)
Framsätespassagerarens
krockkudde
Sidokrockgardiner
Sidokrockkuddar
”PASSENGER AIR BAG”,
indikeringslampa
Krockkuddesystem, varnings-
lampaFörarens krockkudde
Sidokrocksensorer (bak)
Bältessträckare och kraftbe-
gränsare
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde1
2
3
4
5
6
7
8
9
10
11
12
13
OM42B04SE.book Page 34 Wedn
esday, September 7, 2016 1:34 AM

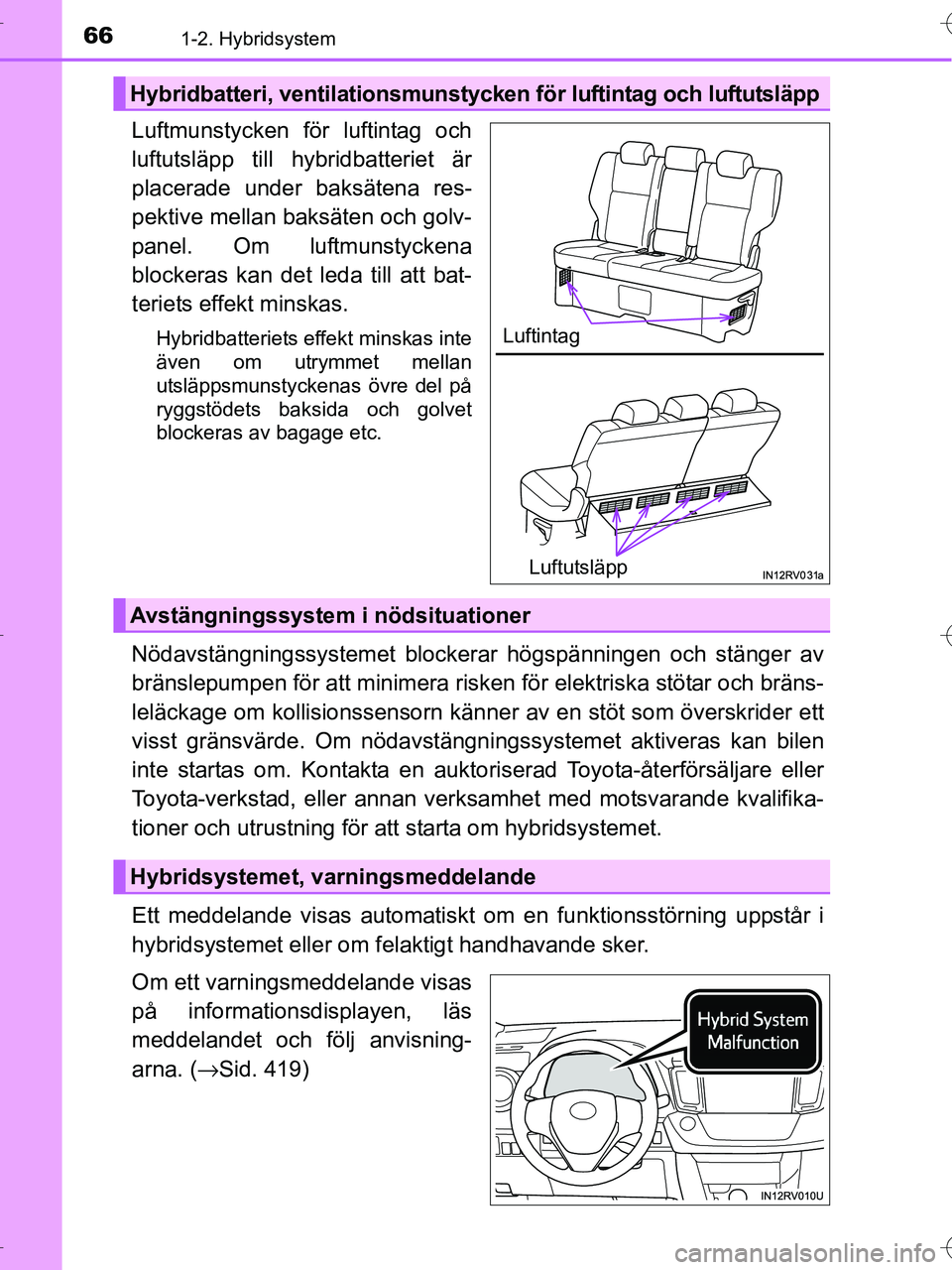

661-2. Hybridsystem
OM42B04SE
Luftmunstycken för luftintag och
luftutsläpp till hybridbatteriet är
placerade under baksätena res-
pektive mellan baksäten och golv-
panel. Om luftmunstyckena
blockeras kan det leda till att bat-
teriets effekt minskas.
Hybridbatteriets effekt minskas inte
även om utrymmet mellan
utsläppsmunstyckenas övre del på
ryggstödets baksida och golvet
blockeras av bagage etc.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas om. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verksamhet med motsvarande kvalifika-
tioner och utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisning-
arna. ( →Sid. 419)
Hybridbatteri, ventilationsmunstycken för luftintag och luftutsläpp
Luftintag
Luftutsläpp
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM42B04SE.book Page 66 Wedn esday, September 7, 2016 1:34 AM

71
1

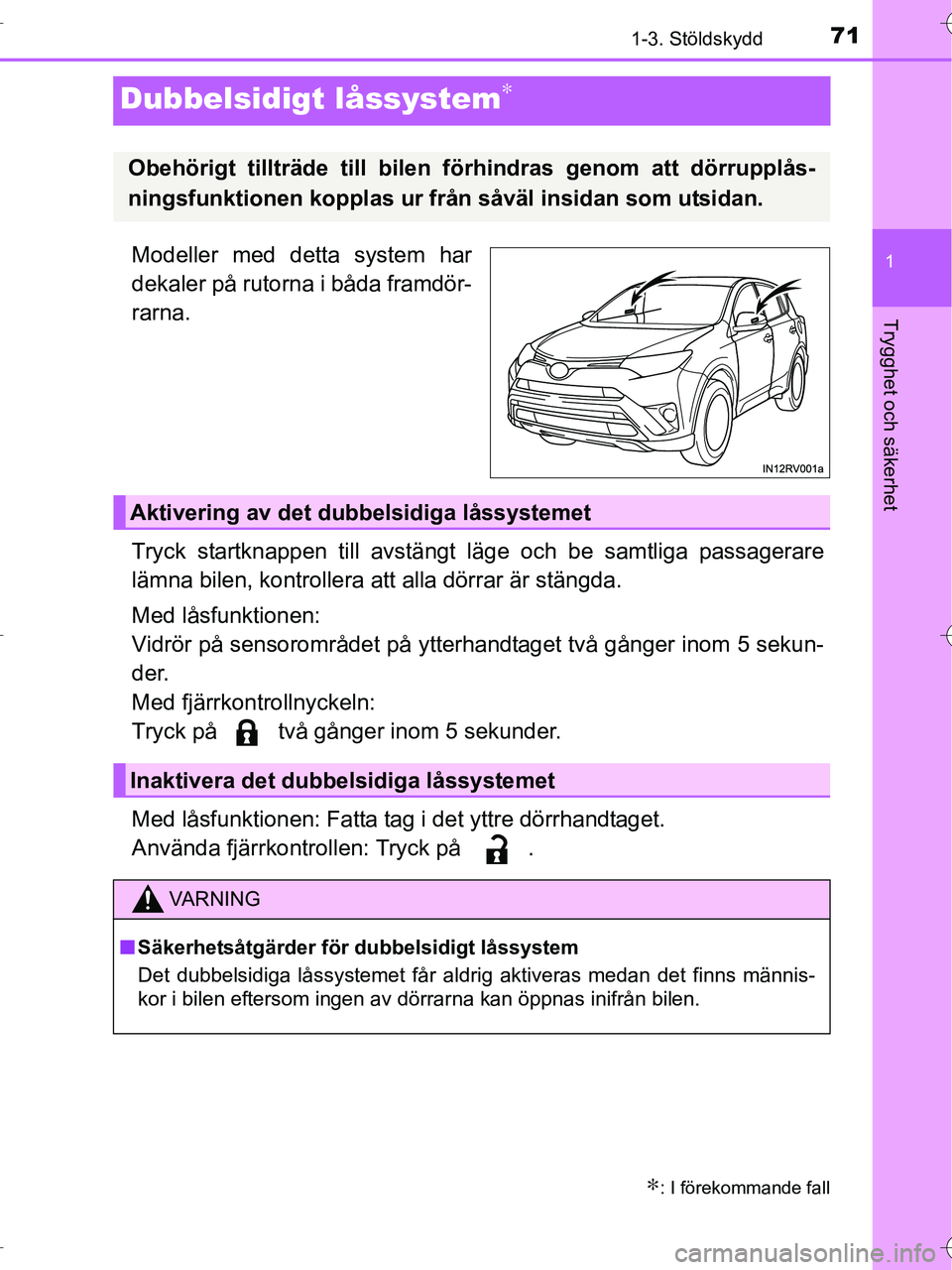

1-3. Stöldskydd
OM42B04SE
Trygghet och säkerhet
Dubbelsidigt låssystem∗
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör på sensorområdet på ytterhandtaget två gånger inom 5 sekun-
der.
Med fjärrkontrollnyckeln:
Tryck på två gånger inom 5 sekunder.
Med låsfunktionen: Fatta tag i det yttre dörrhandtaget.
Använda fjärrkontrollen: Tryck på .
∗: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Inaktivera det dubbels idiga låssystemet
VA R N I N G
■Säkerhetsåtgärder för dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns männis-
kor i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM42B04SE.book Page 71 Wedn esday, September 7, 2016 1:34 AM

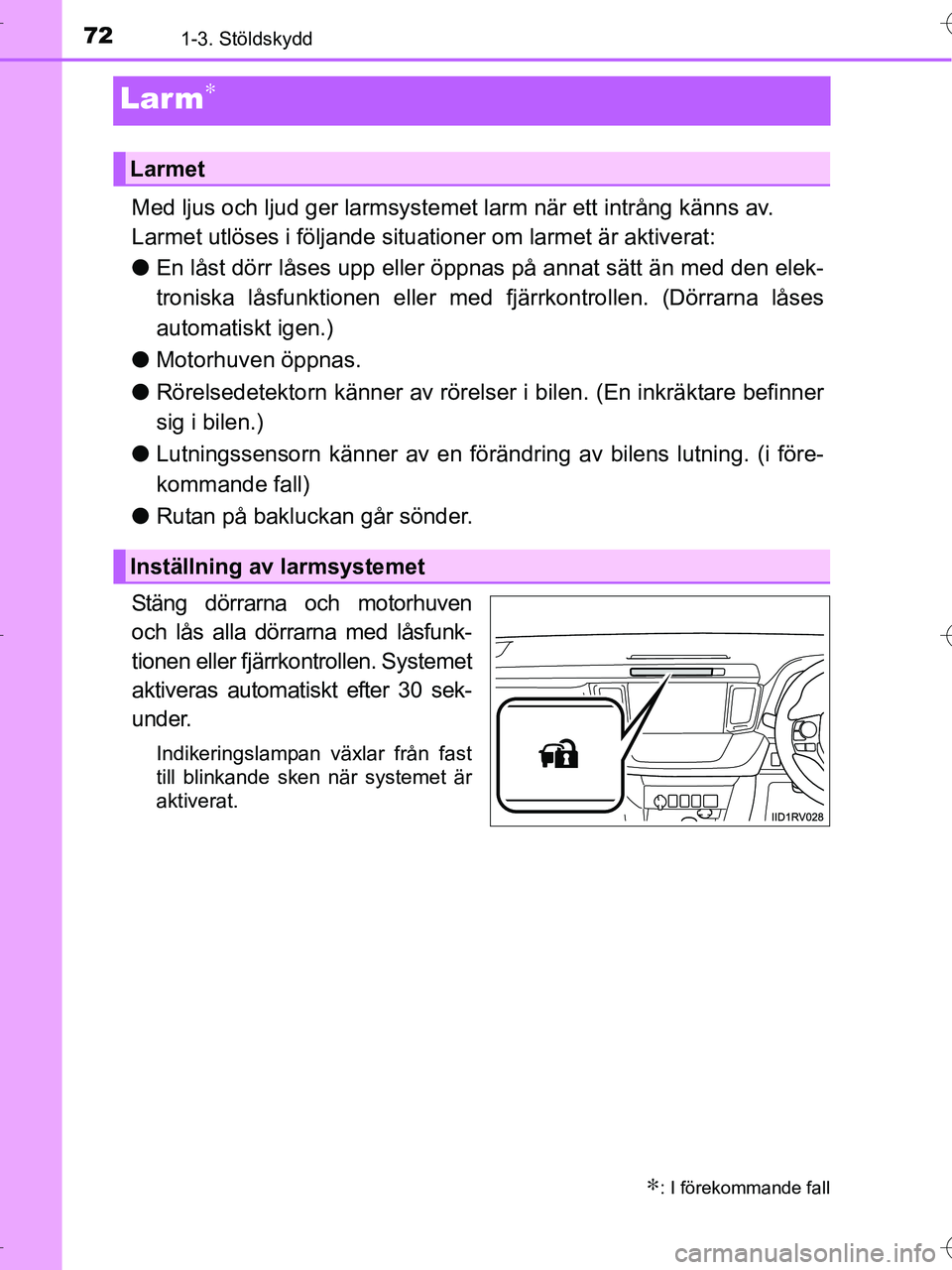

721-3. Stöldskydd
OM42B04SE
Larm∗
Med ljus och ljud ger larmsystemet larm när ett intrång känns av.
Larmet utlöses i följande situationer om larmet är aktiverat:
●En låst dörr låses upp eller öppnas på annat sätt än med den elek-
troniska låsfunktionen eller med fjärrkontrollen. (Dörrarna låses
automatiskt igen.)
● Motorhuven öppnas.
● Rörelsedetektorn känner av rörelser i bilen. (En inkräktare befinner
sig i bilen.)
● Lutningssensorn känner av en förändring av bilens lutning. (i före-
kommande fall)
● Rutan på bakluckan går sönder.
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen eller fjärrkontrollen. Systemet
aktiveras automatiskt efter 30 sek-
under.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
∗: I förekommande fall
Larmet
Inställning av larmsystemet
OM42B04SE.book Page 72 Wedn esday, September 7, 2016 1:34 AM

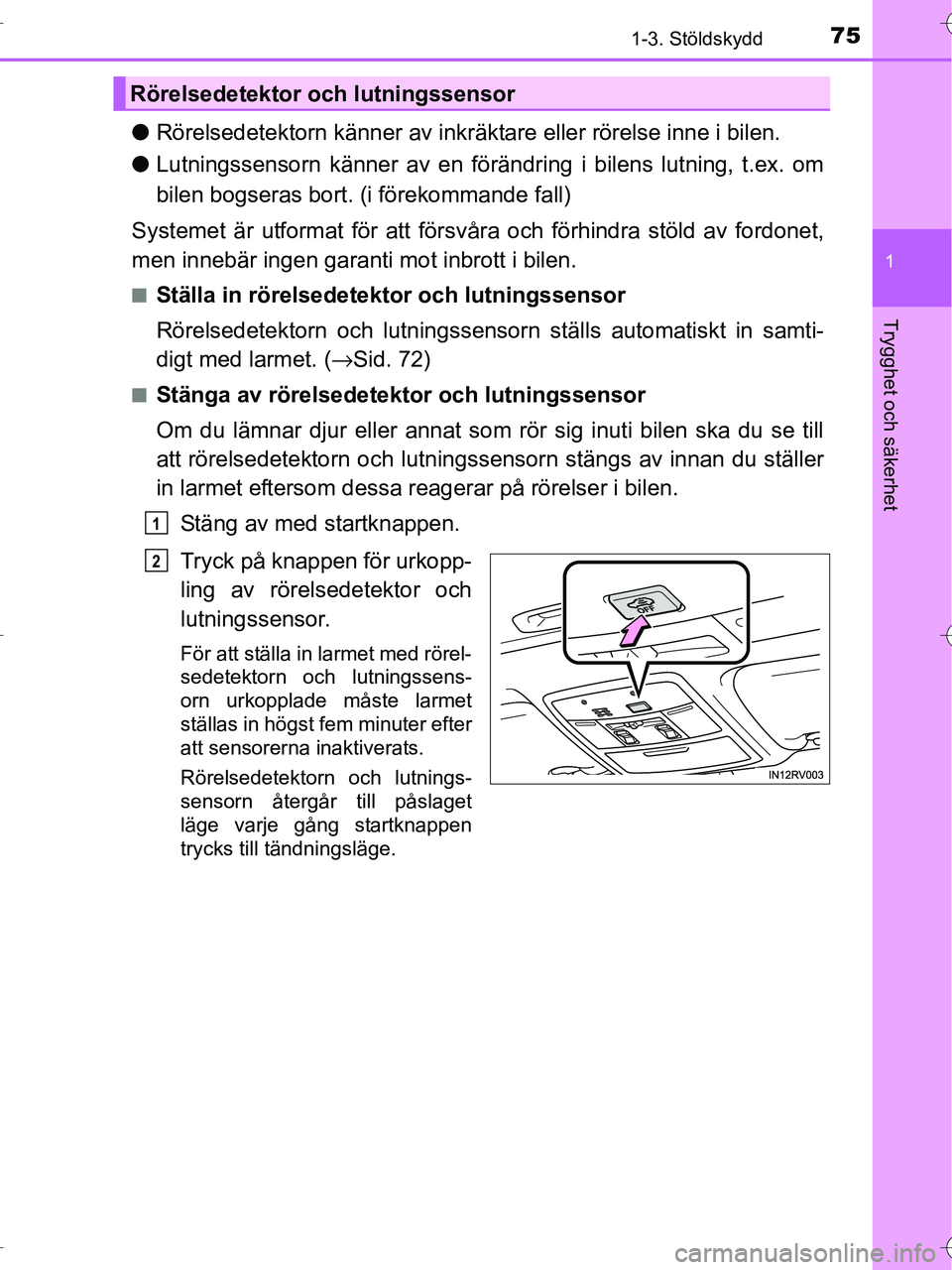

751-3. Stöldskydd
1
OM42B04SE
Trygghet och säkerhet
●Rörelsedetektorn känner av inkräkta re eller rörelse inne i bilen.
● Lutningssensorn känner av en föränd ring i bilens lutning, t.ex. om
bilen bogseras bort. (i förekommande fall)
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
■Ställa in rörelsedetektor och lutningssensor
Rörelsedetektorn och lutningssensor n ställs automatiskt in samti-
digt med larmet. ( →Sid. 72)
■Stänga av rörelsedetek tor och lutningssensor
Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn och lutningssensorn stängs av innan du ställer
in larmet eftersom dessa reagerar på rörelser i bilen. Stäng av med startknappen.
Tryck på knappen för urkopp-
ling av rörelsedetektor och
lutningssensor.
För att ställa in larmet med rörel-
sedetektorn och lutningssens-
orn urkopplade måste larmet
ställas in högst fem minuter efter
att sensorerna inaktiverats.
Rörelsedetektorn och lutnings-
sensorn återgår till påslaget
läge varje gång startknappen
trycks till tändningsläge.
Rörelsedetektor och lutningssensor
1
2
OM42B04SE.book Page 75 Wedn esday, September 7, 2016 1:34 AM

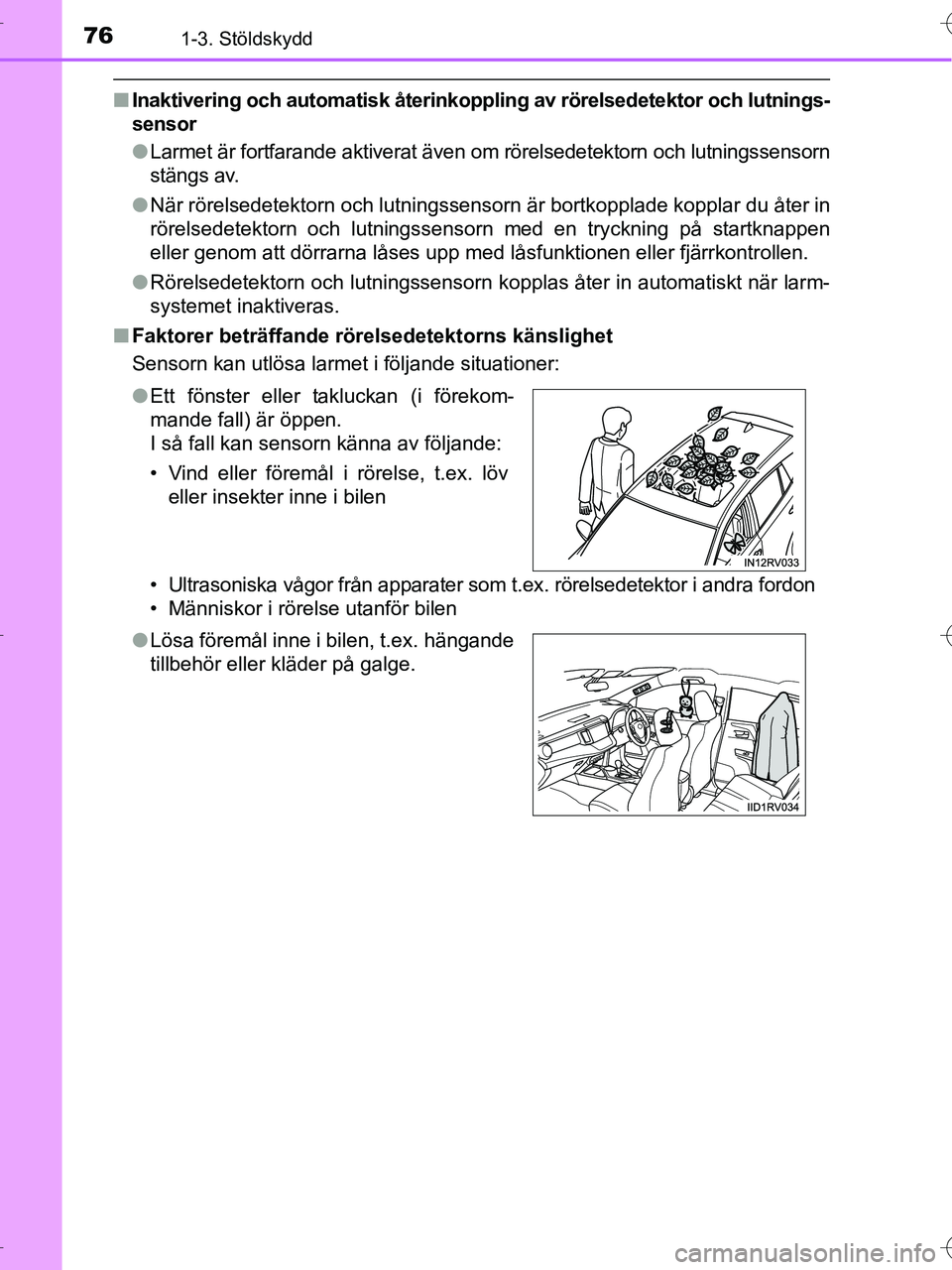

761-3. Stöldskydd
OM42B04SE
■Inaktivering och automatisk återinkoppling av rörels edetektor och lutnings-
sensor
● Larmet är fortfarande aktiverat även om rörelsedetektorn och lutningssensorn
stängs av.
● När rörelsedetektorn och lutningssensorn är bortkopplade kopplar du åter in
rörelsedetektorn och lutningssensorn med en tryckning på startknappen
eller genom att dörrarna låses upp med låsfunktionen eller fjä\
rrkontrollen.
● Rörelsedetektorn och lutningssensorn kopplas åter in automatiskt när larm-
systemet inaktiveras.
■ Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
• Ultrasoniska vågor från apparater so m t.ex. rörelsedetektor i andra fordon
• Människor i rörelse utanför bilen
●
Ett fönster eller takluckan (i förekom-
mande fall) är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
● Lösa föremål inne i bilen, t.ex. hängande
tillbehör eller kläder på galge.
OM42B04SE.book Page 76 Wedn esday, September 7, 2016 1:34 AM

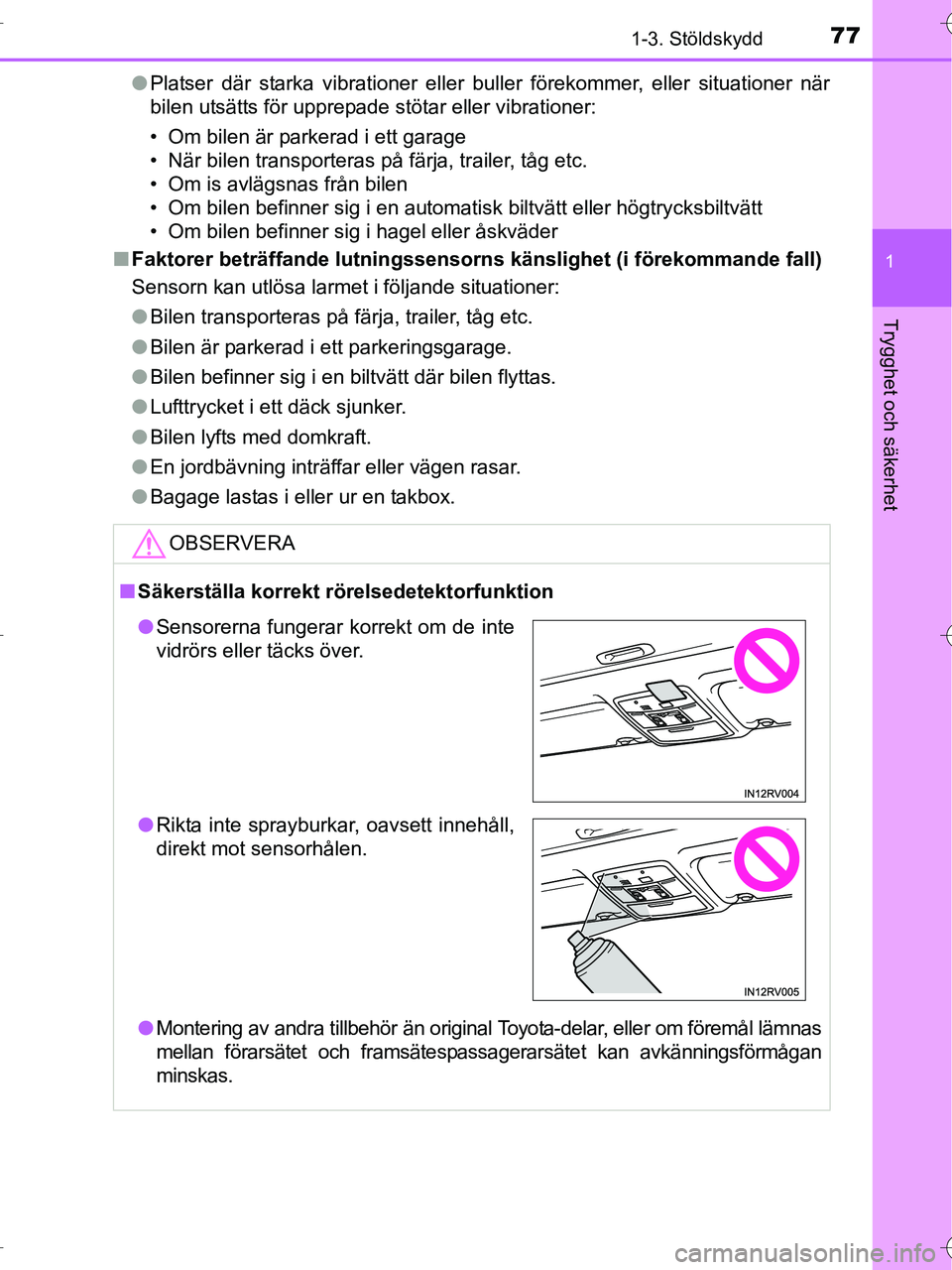

771-3. Stöldskydd
1
OM42B04SE
Trygghet och säkerhet
●Platser där starka vibrationer eller buller förekommer, eller situationer när
bilen utsätts för upprepade stötar eller vibrationer:
• Om bilen är parkerad i ett garage
• När bilen transporteras på färja, trailer, tåg etc.
• Om is avlägsnas från bilen
• Om bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt
• Om bilen befinner sig i hagel eller åskväder
■ Faktorer beträffande lutningssensor ns känslighet (i förekommande fall)
Sensorn kan utlösa larmet i följande situationer:
● Bilen transporteras på färja, trailer, tåg etc.
● Bilen är parkerad i ett parkeringsgarage.
● Bilen befinner sig i en biltvätt där bilen flyttas.
● Lufttrycket i ett däck sjunker.
● Bilen lyfts med domkraft.
● En jordbävning inträffar eller vägen rasar.
● Bagage lastas i eller ur en takbox.
OBSERVERA
■Säkerställa korrekt rö relsedetektorfunktion
● Montering av andra tillbehör än original Toyota-delar, eller om föremål lämnas
mellan förarsätet och framsätespassagerarsätet kan avkänningsförmågan
minskas.
●Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
● Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM42B04SE.book Page 77 Wedn esday, September 7, 2016 1:34 AM

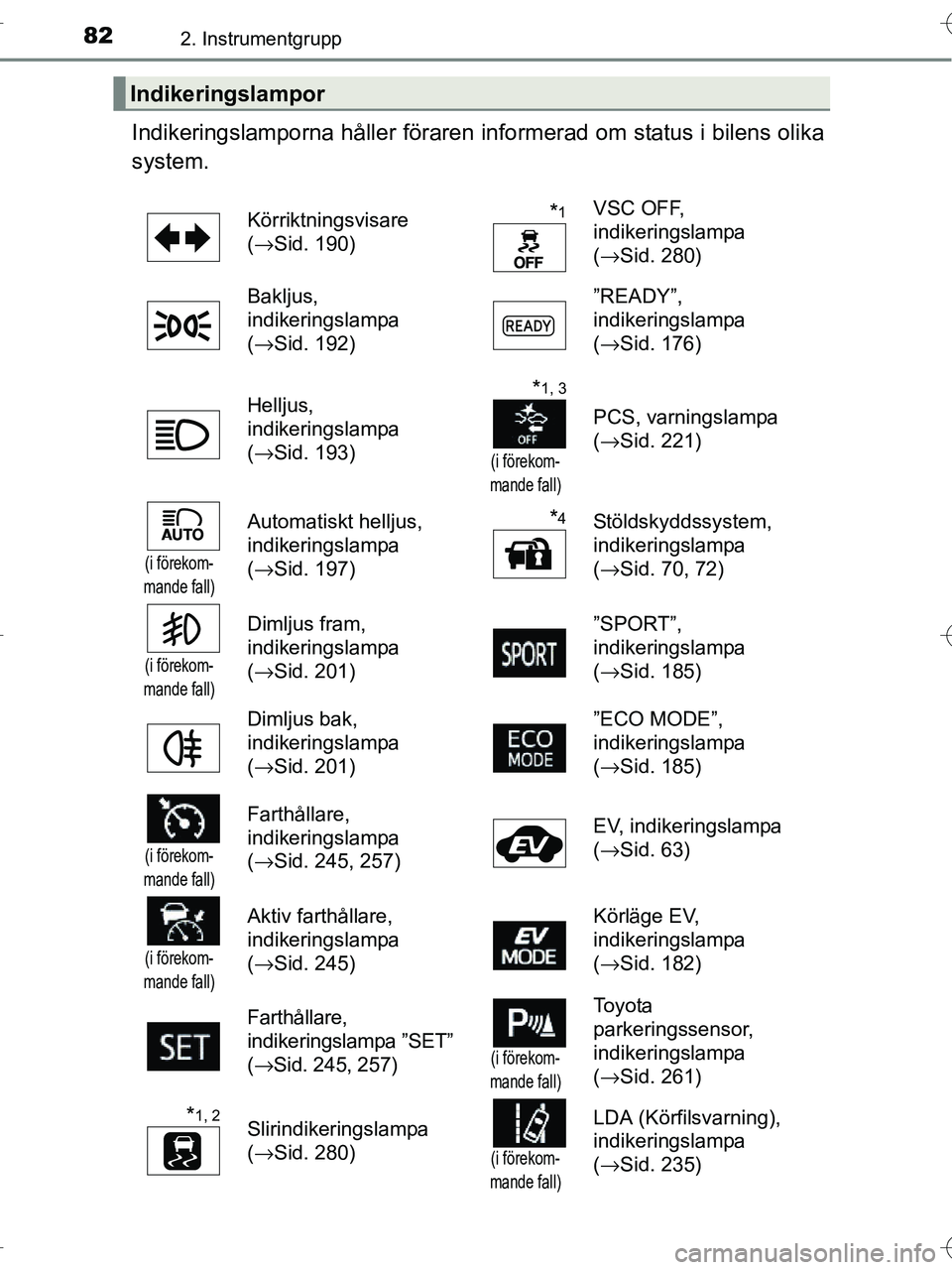

822. Instrumentgrupp
OM42B04SE
Indikeringslamporna håller föraren informerad om status i bilens olika
system.
Indikeringslampor
Körriktningsvisare
( →Sid. 190)*1VSC OFF,
indikeringslampa
(→Sid. 280)
Bakljus,
indikeringslampa
( →Sid. 192) ”READY”,
indikeringslampa
(
→Sid. 176)
Helljus,
indikeringslampa
( →Sid. 193)
*1, 3
(i förekom-
mande fall)
PCS, varningslampa
( →Sid. 221)
(i förekom-
mande fall)
Automatiskt helljus,
indikeringslampa
( →Sid. 197)*4Stöldskyddssystem,
indikeringslampa
(→Sid. 70, 72)
(i förekom-
mande fall)
Dimljus fram,
indikeringslampa
( →Sid. 201) ”SPORT”,
indikeringslampa
(
→Sid. 185)
Dimljus bak,
indikeringslampa
( →Sid. 201) ”ECO MODE”,
indikeringslampa
(
→Sid. 185)
(i förekom-
mande fall)
Farthållare,
indikeringslampa
( →Sid. 245, 257) EV, indikeringslampa
(
→Sid. 63)
(i förekom-
mande fall)
Aktiv farthållare,
indikeringslampa
( →Sid. 245) Körläge EV,
indikeringslampa
(
→Sid. 182)
Farthållare,
indikeringslampa ”SET”
( → Sid. 245, 257)
(i förekom-
mande fall)
Toyota
parkeringssensor,
indikeringslampa
( →Sid. 261)
*1, 2Slirindikeringslampa
(→Sid. 280)
(i förekom-
mande fall)
LDA (Körfilsvarning),
indikeringslampa
( →Sid. 235)
OM42B04SE.book Page 82 Wedn esday, September 7, 2016 1:34 AM

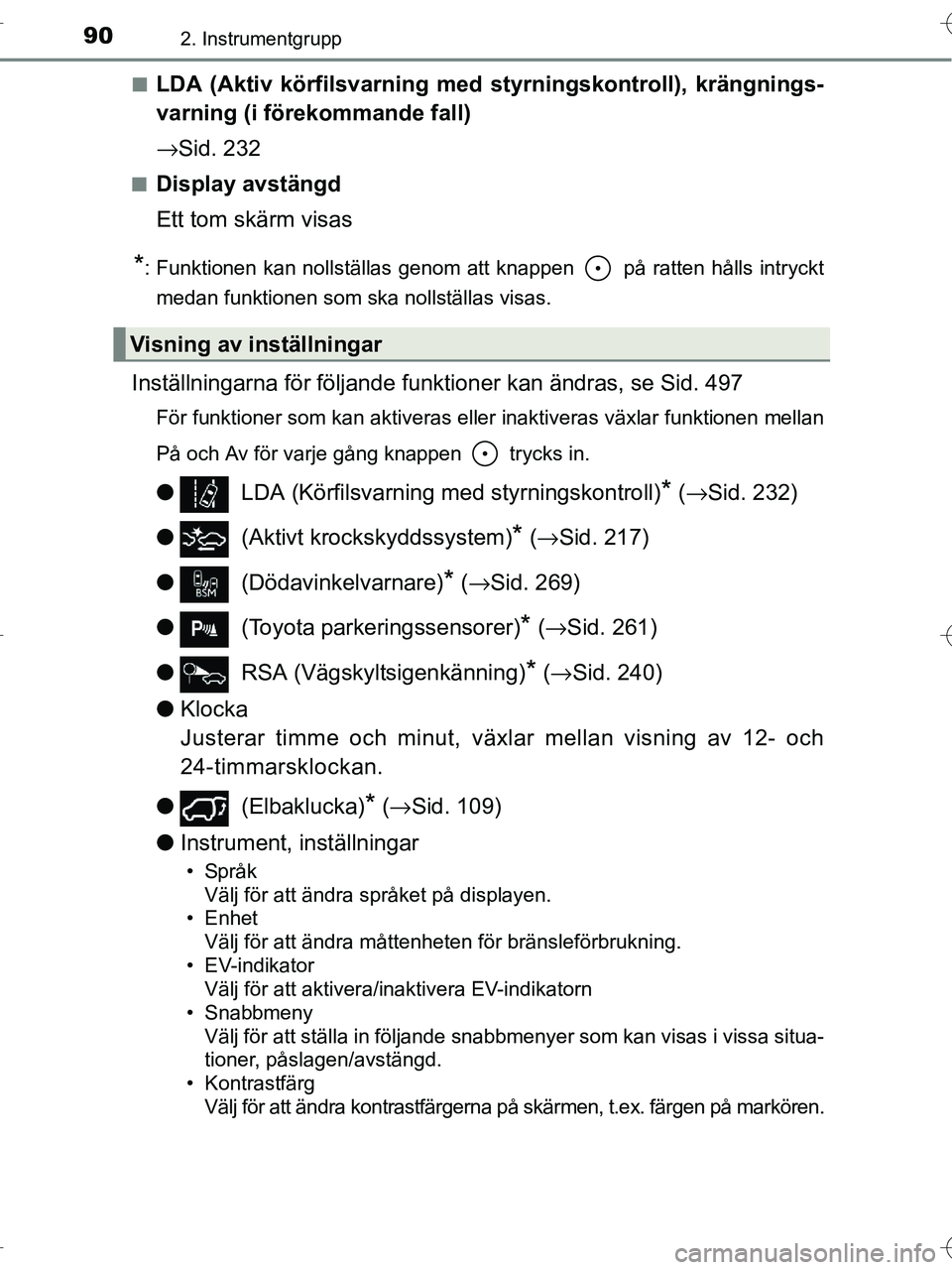

902. Instrumentgrupp
OM42B04SE■
LDA (Aktiv körfilsvarning med
styrningskontroll), krängnings-
varning (i förekommande fall)
→ Sid. 232
■Display avstängd
Ett tom skärm visas
*: Funktionen kan nollställas genom att knappen på ratten hålls intryckt
medan funktionen som ska nollställas visas.
Inställningarna för följande funktioner kan ändras, se Sid. 497
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
● LDA (Körfilsvarning med styrningskontroll)* (→ Sid. 232)
● (Aktivt krockskyddssystem)
* (→ Sid. 217)
● (Dödavinkelvarnare)
* (→ Sid. 269)
● (Toyota parkeringssensorer)
* (→ Sid. 261)
● RSA (Vägskyltsigenkänning)
* (→ Sid. 240)
● Klocka
Justerar timme och minut, växlar mellan visning av 12- och
24-timmarsklockan.
● (Elbaklucka)
* (→ Sid. 109)
● Instrument, inställningar
• Språk
Välj för att ändra språket på displayen.
• Enhet Välj för att ändra måttenheten för bränsleförbrukning.
• EV-indikator Välj för att aktivera/inaktivera EV-indikatorn
• Snabbmeny
Välj för att ställa in följande snabbmenyer som kan visas i vissa situa-
tioner, påslagen/avstängd.
• Kontrastfärg Välj för att ändra kontrastfärgerna på skärmen, t.ex. färgen på markören.
Visning av inställningar
OM42B04SE.book Page 90 Wedn esday, September 7, 2016 1:34 AM
