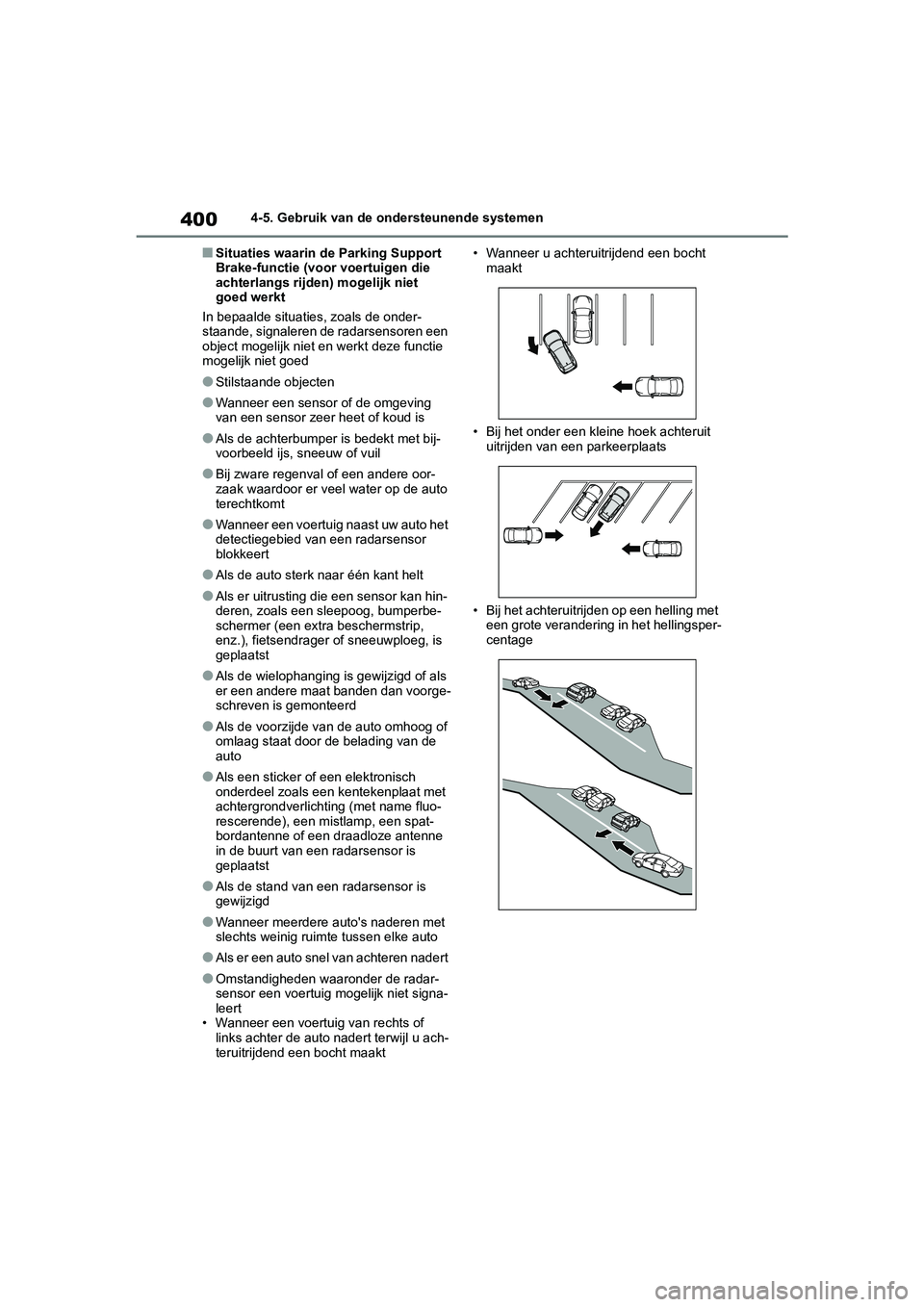

4004-5. Gebruik van de ondersteunende systemen
■Situaties waarin de Parking Support
Brake-functie (voor voertuigen die
achterlangs rijden) mogelijk niet
goed werkt
In bepaalde situaties, zoals de onder-
staande, signaleren de radarsensoren een
object mogelijk niet en werkt deze functie
mogelijk niet goed
●Stilstaande objecten
●Wanneer een sensor of de omgeving
van een sensor zeer heet of koud is
●Als de achterbumper is bedekt met bij-
voorbeeld ijs, sneeuw of vuil
●Bij zware regenval of een andere oor-
zaak waardoor er veel water op de auto
terechtkomt
●Wanneer een voertuig naast uw auto het
detectiegebied van een radarsensor
blokkeert
●Als de auto sterk naar één kant helt
●Als er uitrusting die een sensor kan hin-
deren, zoals een sleepoog, bumperbe-
schermer (een extra beschermstrip,
enz.), fietsendrager of sneeuwploeg, is
geplaatst
●Als de wielophanging is gewijzigd of als
er een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de
auto
●Als een sticker of een elektronisch
onderdeel zoals een kentekenplaat met
achtergrondverlichting (met name fluo-
rescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne
in de buurt van een radarsensor is
geplaatst
●Als de stand van een radarsensor is
gewijzigd
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Als er een auto snel van achteren nadert
●Omstandigheden waaronder de radar-
sensor een voertuig mogelijk niet signa-
leert
• Wanneer een voertuig van rechts of
links achter de auto nadert terwijl u ach-
teruitrijdend een bocht maakt • Wanneer u achteruitrijdend een bocht
maakt
• Bij het onder een kleine hoek achteruit uitrijden van een parkeerplaats
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 400 Friday, March 22, 2019 11:40 AM

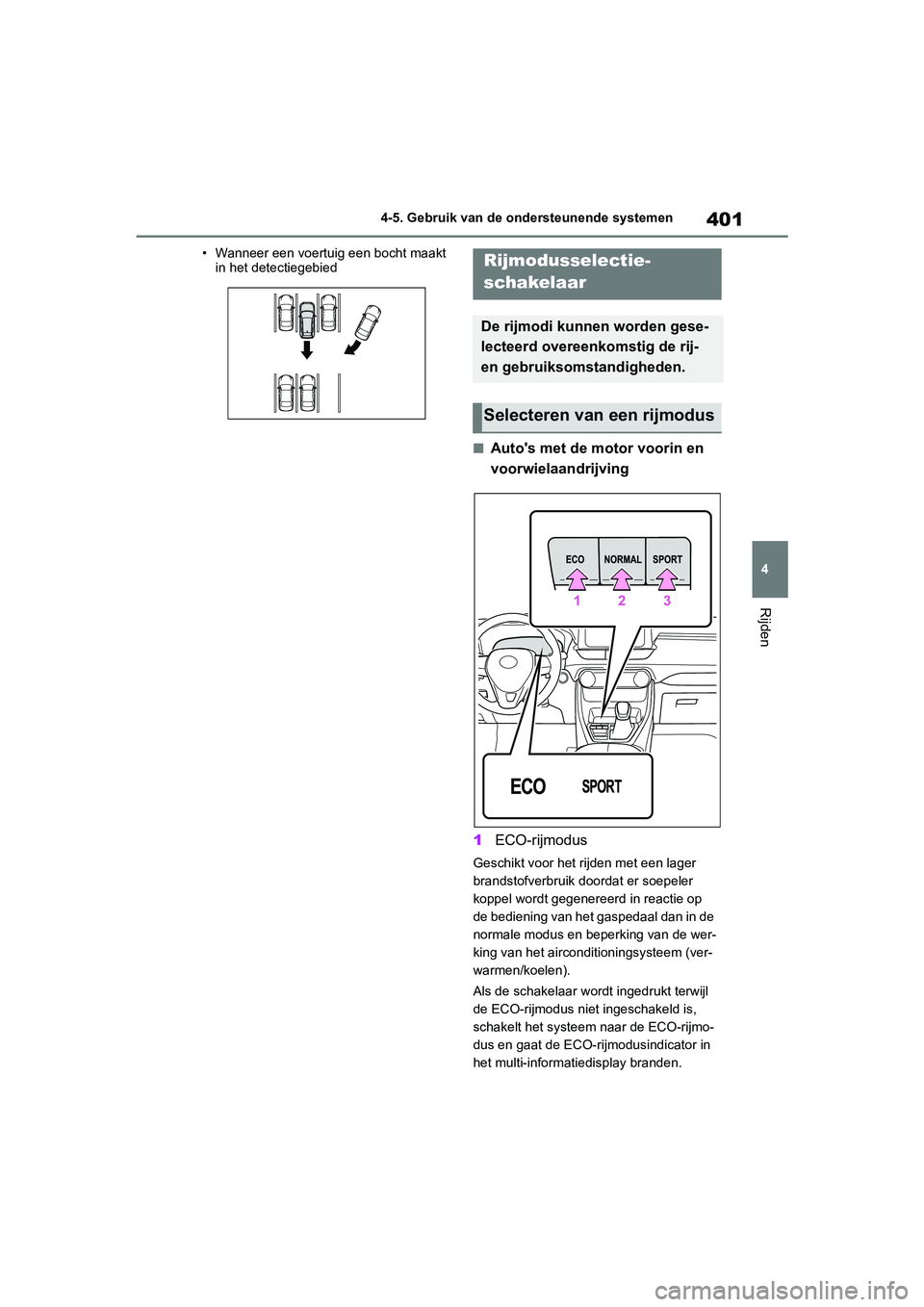

401
4
4-5. Gebruik van de ondersteunende systemen
Rijden
• Wanneer een voertuig een bocht maakt
in het detectiegebied
■Auto's met de mo tor voorin en
voorwielaandrijving
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler
koppel wordt gegenereerd in reactie op
de bediening van het gaspedaal dan in de
normale modus en beperking van de wer-
king van het airconditioningsysteem (ver-
warmen/koelen).
Als de schakelaar wordt ingedrukt terwijl
de ECO-rijmodus niet ingeschakeld is,
schakelt het systeem naar de ECO-rijmo-
dus en gaat de ECO-rijmodusindicator in
het multi-informatiedisplay branden.
Rijmodusselectie-
schakelaar
De rijmodi kunnen worden gese-
lecteerd overeenkomstig de rij-
en gebruiksomstandigheden.
Selecteren van een rijmodus
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 401 Friday, March 22, 2019 11:40 AM

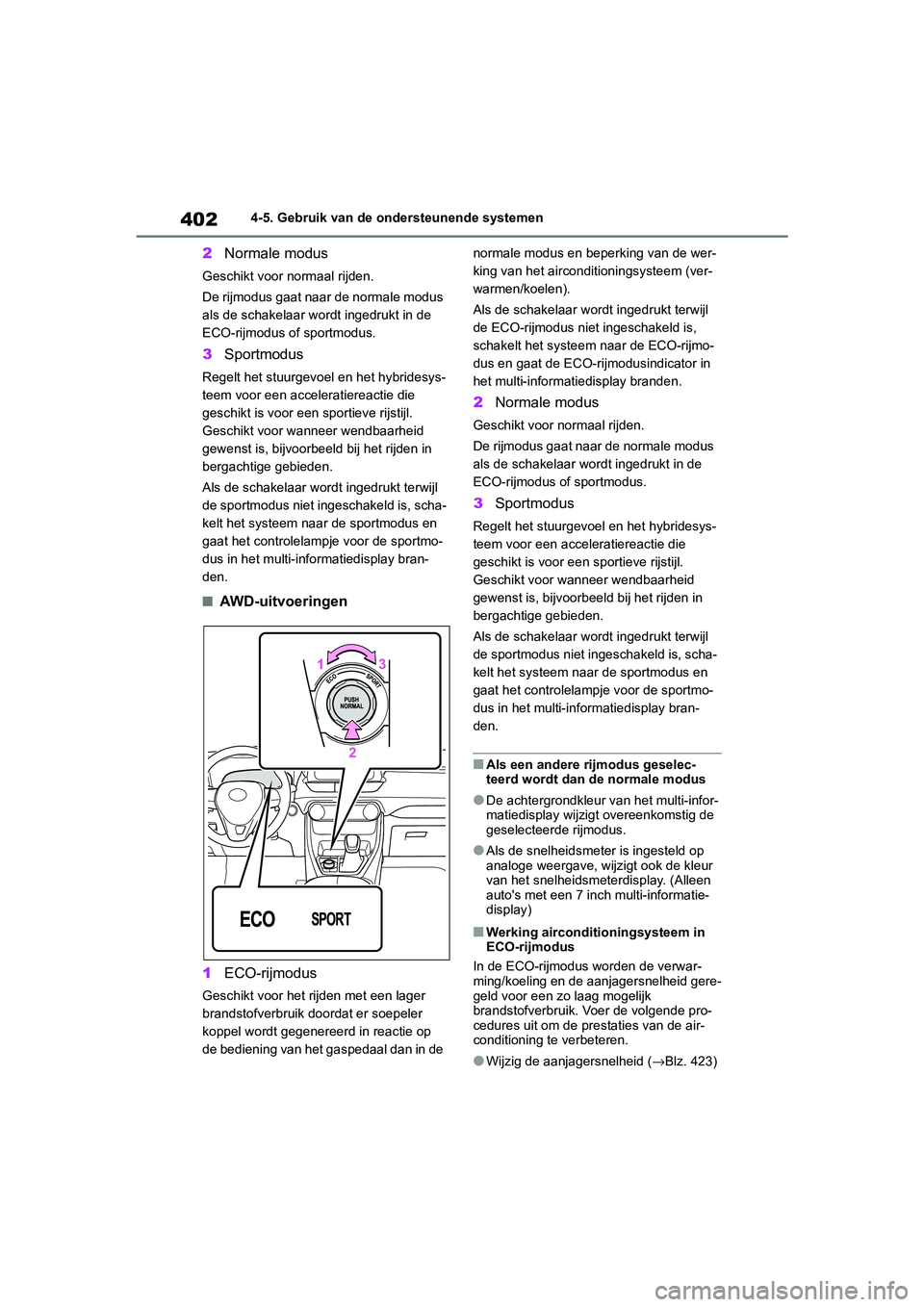

4024-5. Gebruik van de ondersteunende systemen
2Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en het hybridesys-
teem voor een acceleratiereactie die
geschikt is voor een sportieve rijstijl.
Geschikt voor wanneer wendbaarheid
gewenst is, bijvoorbeeld bij het rijden in
bergachtige gebieden.
Als de schakelaar wordt ingedrukt terwijl
de sportmodus niet ingeschakeld is, scha-
kelt het systeem naar de sportmodus en
gaat het controlelampje voor de sportmo-
dus in het multi-informatiedisplay bran-
den.
■AWD-uitvoeringen
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler
koppel wordt gegenereerd in reactie op
de bediening van het gaspedaal dan in de normale modus en beperking van de wer-
king van het airconditioningsysteem (ver-
warmen/koelen).
Als de schakelaar wordt ingedrukt terwijl
de ECO-rijmodus niet ingeschakeld is,
schakelt het systeem
naar de ECO-rijmo-
dus en gaat de ECO-rijmodusindicator in
het multi-informatiedisplay branden.
2 Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en het hybridesys-
teem voor een acceleratiereactie die
geschikt is voor een sportieve rijstijl.
Geschikt voor wanneer wendbaarheid
gewenst is, bijvoorbeeld bij het rijden in
bergachtige gebieden.
Als de schakelaar wordt ingedrukt terwijl
de sportmodus niet ingeschakeld is, scha-
kelt het systeem naar de sportmodus en
gaat het controlelampje voor de sportmo-
dus in het multi-informatiedisplay bran-
den.
■Als een andere rijmodus geselec-
teerd wordt dan de normale modus
●De achtergrondkleur van het multi-infor-
matiedisplay wijzigt overeenkomstig de
geselecteerde rijmodus.
●Als de snelheidsmeter is ingesteld op
analoge weergave, wijzigt ook de kleur
van het snelheidsmeterdisplay. (Alleen
auto's met een 7 inch multi-informatie-
display)
■Werking airconditioningsysteem in
ECO-rijmodus
In de ECO-rijmodus worden de verwar-
ming/koeling en de aanjagersnelheid gere-
geld voor een zo laag mogelijk
brandstofverbruik. Voer de volgende pro-
cedures uit om de prestaties van de air-
conditioning te verbeteren.
●Wijzig de aanjagersnelheid ( →Blz. 423)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 402 Friday, March 22, 2019 11:40 AM

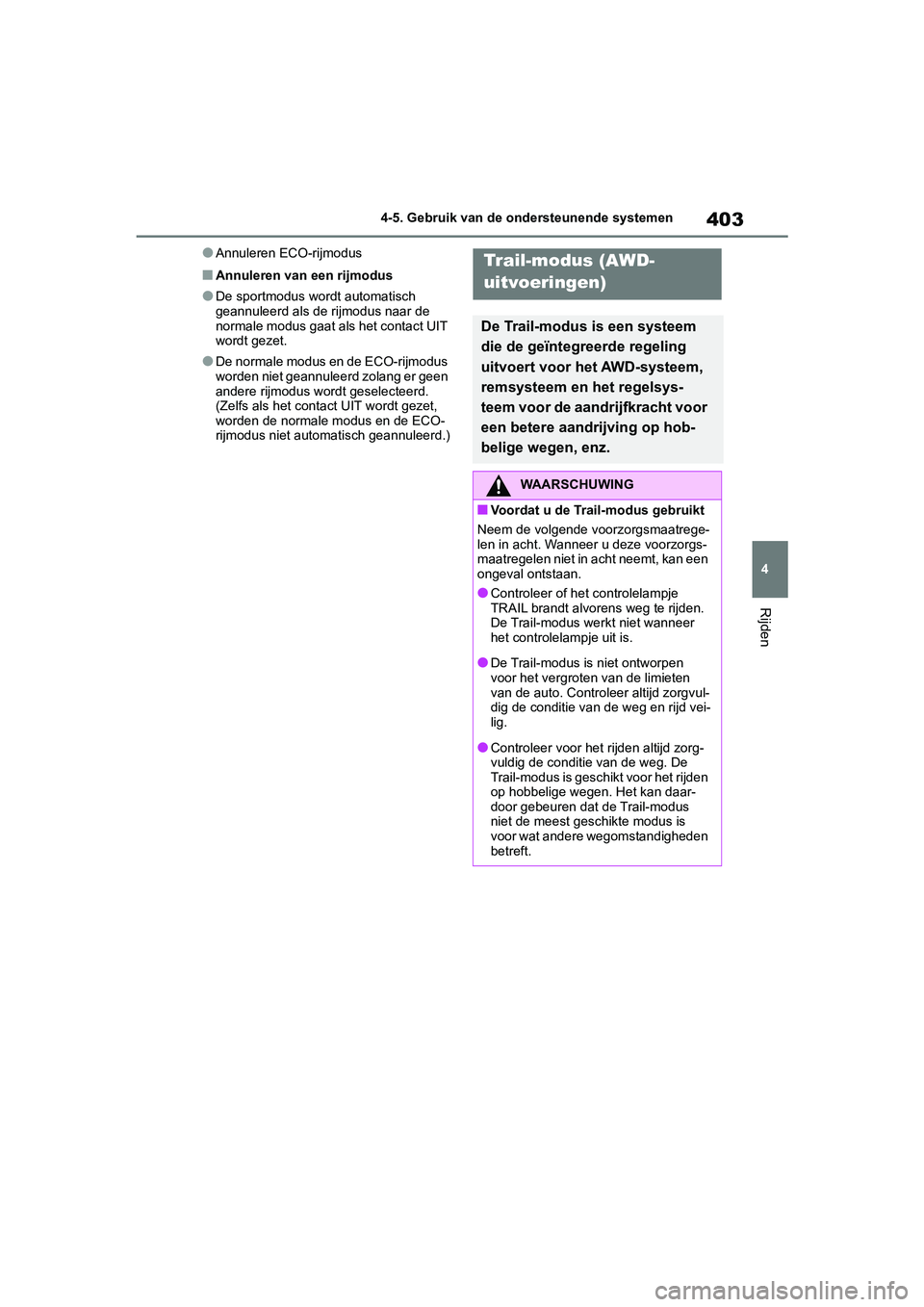

403
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Annuleren ECO-rijmodus
■Annuleren van een rijmodus
●De sportmodus wordt automatisch
geannuleerd als de rijmodus naar de
normale modus gaat als het contact UIT
wordt gezet.
●De normale modus en de ECO-rijmodus
worden niet geannuleerd zolang er geen
andere rijmodus wordt geselecteerd.
(Zelfs als het contact UIT wordt gezet,
worden de normale modus en de ECO-
rijmodus niet automatisch geannuleerd.)
Trail-modus (AWD-
uitvoeringen)
De Trail-modus is een systeem
die de geïntegreerde regeling
uitvoert voor het AWD-systeem,
remsysteem en het regelsys-
teem voor de aandrijfkracht voor
een betere aandrijving op hob-
belige wegen, enz.
WAARSCHUWING
■Voordat u de Trail-modus gebruikt
Neem de volgende voorzorgsmaatrege-
len in acht. Wanneer u deze voorzorgs-
maatregelen niet in acht neemt, kan een
ongeval ontstaan.
●Controleer of het controlelampje
TRAIL brandt alvorens weg te rijden.
De Trail-modus werkt niet wanneer
het controlelampje uit is.
●De Trail-modus is niet ontworpen
voor het vergroten van de limieten
van de auto. Controleer altijd zorgvul-
dig de conditie van de weg en rijd vei-
lig.
●Controleer voor het rijden altijd zorg-
vuldig de conditie van de weg. De
Trail-modus is geschikt voor het rijden
op hobbelige wegen. Het kan daar-
door gebeuren dat de Trail-modus
niet de meest geschikte modus is
voor wat andere wegomstandigheden
betreft.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 403 Friday, March 22, 2019 11:40 AM

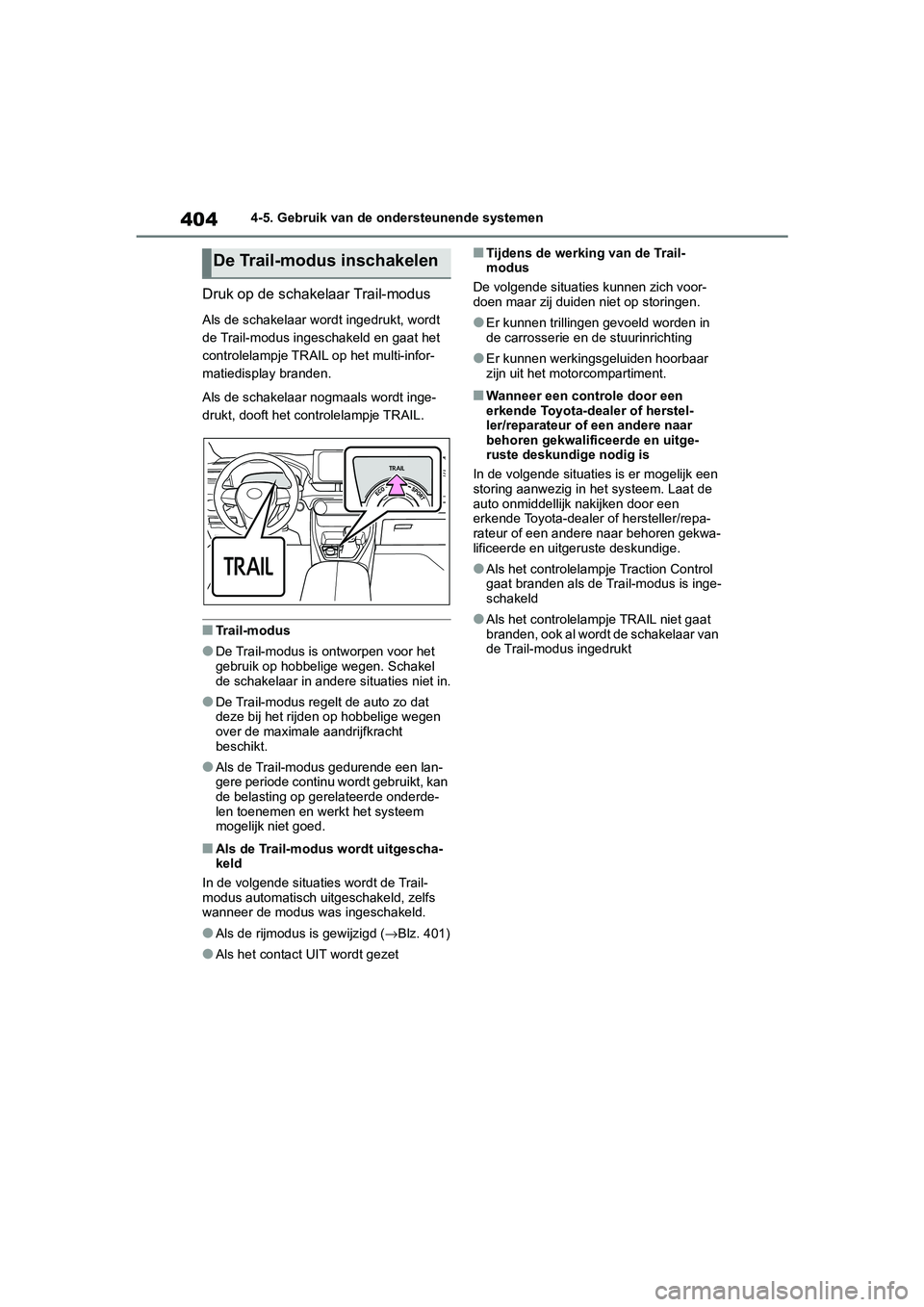

4044-5. Gebruik van de ondersteunende systemen
Druk op de schakelaar Trail-modus
Als de schakelaar wordt ingedrukt, wordt
de Trail-modus ingeschakeld en gaat het
controlelampje TRAIL op het multi-infor-
matiedisplay branden.
Als de schakelaar nogmaals wordt inge-
drukt, dooft het controlelampje TRAIL.
■Tr a il - m od us
●De Trail-modus is ontworpen voor het
gebruik op hobbelige wegen. Schakel
de schakelaar in andere situaties niet in.
●De Trail-modus regelt de auto zo dat
deze bij het rijden op hobbelige wegen
over de maximale aandrijfkracht
beschikt.
●Als de Trail-modus gedurende een lan-
gere periode continu wordt gebruikt, kan
de belasting op gerelateerde onderde-
len toenemen en werkt het systeem
mogelijk niet goed.
■Als de Trail-modus wordt uitgescha-
keld
In de volgende situaties wordt de Trail-
modus automatisch uitgeschakeld, zelfs
wanneer de modus was ingeschakeld.
●Als de rijmodus is gewijzigd ( →Blz. 401)
●Als het contact UIT wordt gezet
■Tijdens de werking van de Trail-
modus
De volgende situaties kunnen zich voor-
doen maar zij duiden niet op storingen.
●Er kunnen trillingen gevoeld worden in
de carrosserie en de stuurinrichting
●Er kunnen werkingsgeluiden hoorbaar
zijn uit het motorcompartiment.
■Wanneer een contr ole door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige nodig is
In de volgende situaties is er mogelijk een
storing aanwezig i n het systeem. Laat de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Als het controlelampje Traction Control
gaat branden als de Trail-modus is inge-
schakeld
●Als het controlelampje TRAIL niet gaat
branden, ook al wordt de schakelaar van
de Trail-modus ingedrukt
De Trail-modus inschakelen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 404 Friday, March 22, 2019 11:40 AM

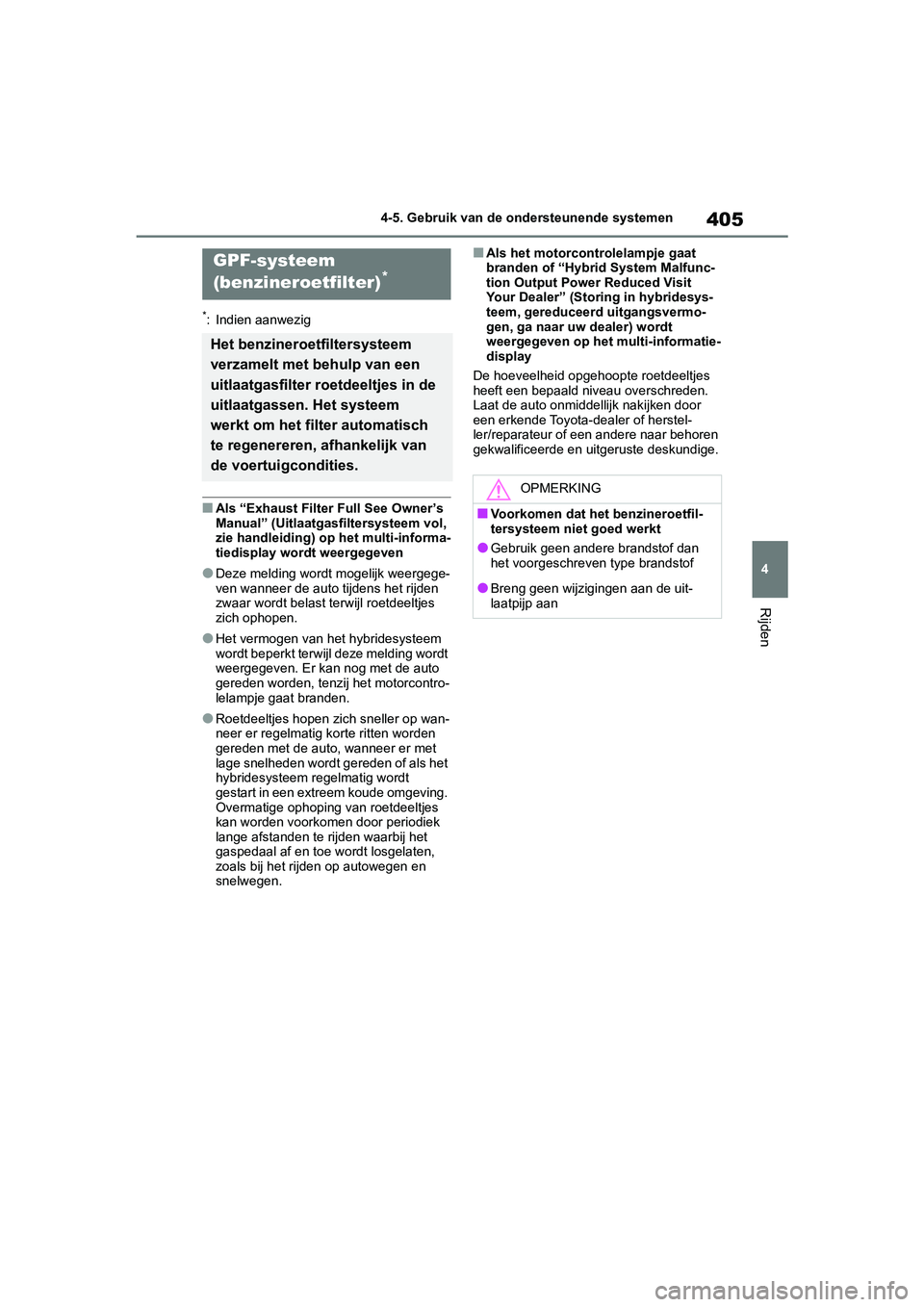

405
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
■Als “Exhaust Filter Full See Owner’s
Manual” (Uitlaatgasfiltersysteem vol,
zie handleiding) op het multi-informa-
tiedisplay wordt weergegeven
●Deze melding wordt mogelijk weergege-
ven wanneer de auto tijdens het rijden
zwaar wordt belast terwijl roetdeeltjes
zich ophopen.
●Het vermogen van het hybridesysteem
wordt beperkt terwijl deze melding wordt
weergegeven. Er kan nog met de auto
gereden worden, tenzij het motorcontro-
lelampje gaat branden.
●Roetdeeltjes hopen zich sneller op wan-
neer er regelmatig korte ritten worden
gereden met de auto, wanneer er met
lage snelheden wordt gereden of als het
hybridesysteem regelmatig wordt
gestart in een extreem koude omgeving.
Overmatige ophoping van roetdeeltjes
kan worden voorkomen door periodiek
lange afstanden te rijden waarbij het
gaspedaal af en toe wordt losgelaten,
zoals bij het rijden op autowegen en
snelwegen.
■Als het motorcontrolelampje gaat
branden of “Hybrid System Malfunc-
tion Output Power Reduced Visit
Your Dealer” (Stor
ing in hybridesys-
teem, gereduceerd uitgangsvermo-
gen, ga naar uw dealer) wordt
weergegeven op het multi-informatie-
display
De hoeveelheid opgehoopte roetdeeltjes
heeft een bepaald niveau overschreden.
Laat de auto onmiddellijk nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.GPF-systeem
(benzineroetfilter)*
Het benzineroetfiltersysteem
verzamelt met behulp van een
uitlaatgasfilter roetdeeltjes in de
uitlaatgassen. Het systeem
werkt om het filter automatisch
te regenereren, afhankelijk van
de voertuigcondities.
OPMERKING
■Voorkomen dat het benzineroetfil-
tersysteem niet goed werkt
●Gebruik geen andere brandstof dan
het voorgeschreven type brandstof
●Breng geen wijzigingen aan de uit-
laatpijp aan
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 405 Friday, March 22, 2019 11:40 AM

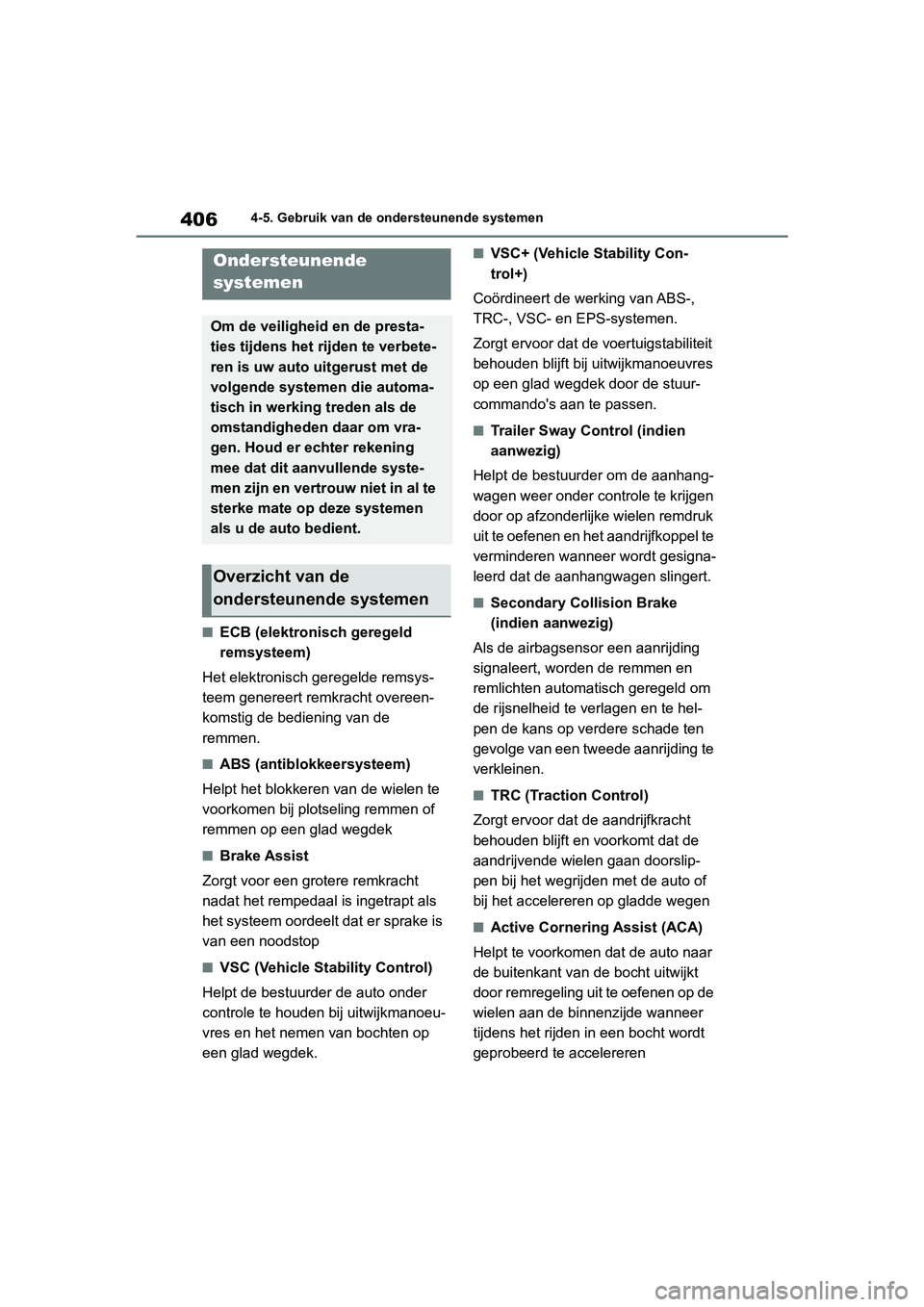

4064-5. Gebruik van de ondersteunende systemen
■ECB (elektronisch geregeld
remsysteem)
Het elektronisch geregelde remsys-
teem genereert remkracht overeen-
komstig de bediening van de
remmen.
■ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te
voorkomen bij plotseling remmen of
remmen op een glad wegdek
■Brake Assist
Zorgt voor een grotere remkracht
nadat het rempedaal is ingetrapt als
het systeem oordeelt dat er sprake is
van een noodstop
■VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder
controle te houden bij uitwijkmanoeu-
vres en het nemen van bochten op
een glad wegdek.
■VSC+ (Vehicle Stability Con-
trol+)
Coördineert de werking van ABS-,
TRC-, VSC- en EPS-systemen.
Zorgt ervoor dat de voertuigstabiliteit
behouden blijft bij uitwijkmanoeuvres
op een glad wegdek door de stuur-
commando's aan te passen.
■Trailer Sway Control (indien
aanwezig)
Helpt de bestuurder om de aanhang-
wagen weer onder controle te krijgen
door op afzonderlijke wielen remdruk
uit te oefenen en het aandrijfkoppel te
verminderen wanneer wordt gesigna-
leerd dat de aanhangwagen slingert.
■Secondary Collision Brake
(indien aanwezig)
Als de airbagsensor een aanrijding
signaleert, worden de remmen en
remlichten automatisch geregeld om
de rijsnelheid te verlagen en te hel-
pen de kans op verdere schade ten
gevolge van een tweede aanrijding te
verkleinen.
■TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht
behouden blijft en voorkomt dat de
aandrijvende wielen gaan doorslip-
pen bij het wegrijden met de auto of
bij het accelereren op gladde wegen
■Active Cornering Assist (ACA)
Helpt te voorkomen dat de auto naar
de buitenkant van de bocht uitwijkt
door remregeling uit te oefenen op de
wielen aan de binnenzijde wanneer
tijdens het rijden in een bocht wordt
geprobeerd te accelereren
Ondersteunende
systemen
Om de veiligheid en de presta-
ties tijdens het rijden te verbete-
ren is uw auto uitgerust met de
volgende systemen die automa-
tisch in werking treden als de
omstandigheden daar om vra-
gen. Houd er ech ter rekening
mee dat dit aanvullende syste-
men zijn en vertrouw niet in al te
sterke mate op deze systemen
als u de auto bedient.
Overzicht van de
ondersteunende systemen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 406 Friday, March 22, 2019 11:40 AM

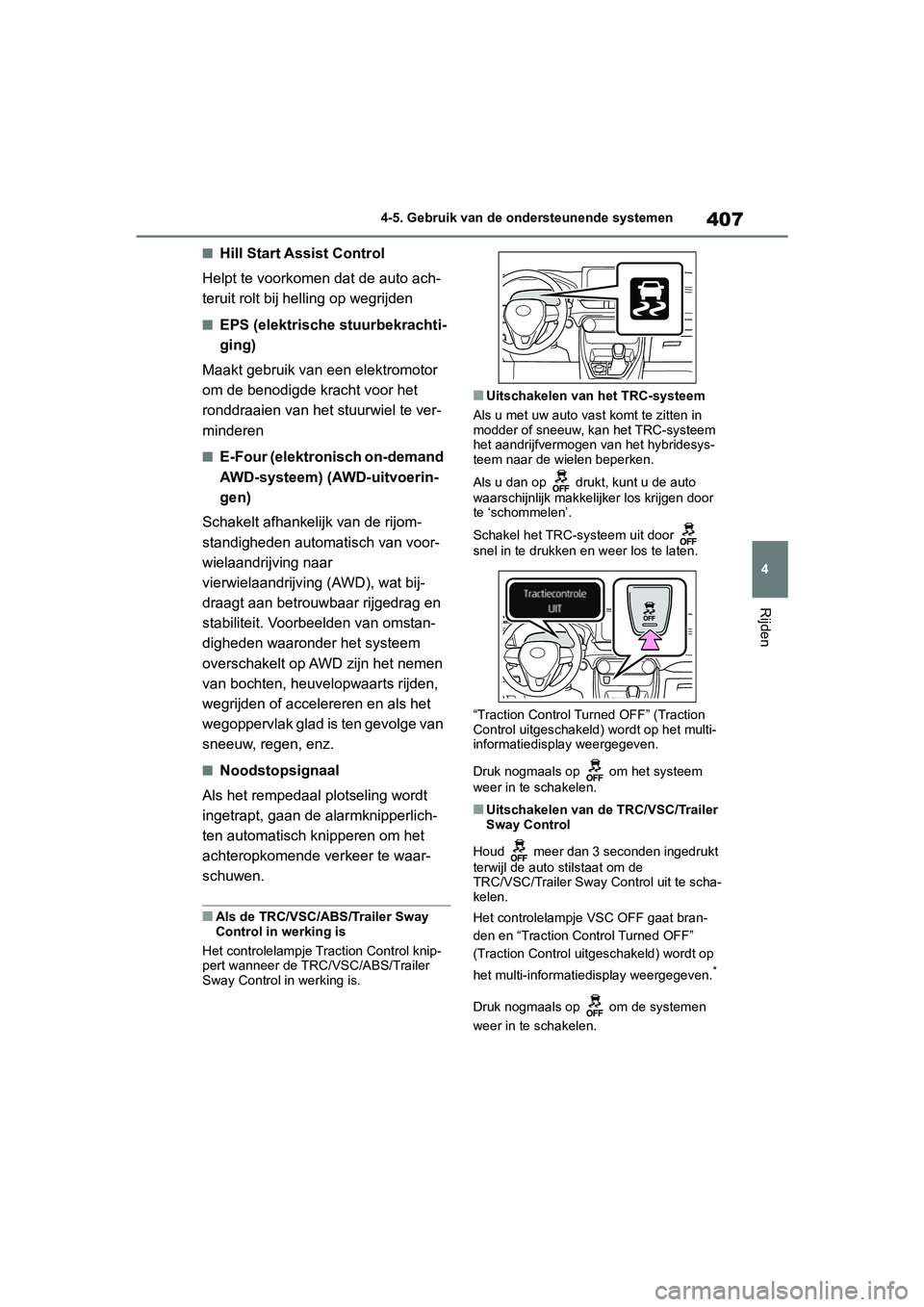

407
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Hill Start Assist Control
Helpt te voorkomen dat de auto ach-
teruit rolt bij helling op wegrijden
■EPS (elektrische stuurbekrachti-
ging)
Maakt gebruik van een elektromotor
om de benodigde kracht voor het
ronddraaien van het stuurwiel te ver-
minderen
■E-Four (elektronisch on-demand
AWD-systeem) (AWD-uitvoerin-
gen)
Schakelt afhankelijk van de rijom-
standigheden automatisch van voor-
wielaandrijving naar
vierwielaandrijving (AWD), wat bij-
draagt aan betrouwbaar rijgedrag en
stabiliteit. Voorbeelden van omstan-
digheden waaronder het systeem
overschakelt op AWD zijn het nemen
van bochten, heuvelopwaarts rijden,
wegrijden of accelereren en als het
wegoppervlak glad is ten gevolge van
sneeuw, regen, enz.
■Noodstopsignaal
Als het rempedaal plotseling wordt
ingetrapt, gaan de alarmknipperlich-
ten automatisch knipperen om het
achteropkomende verkeer te waar-
schuwen.
■Als de TRC/VSC/ABS/Trailer Sway
Control in werking is
Het controlelampje Traction Control knip-
pert wanneer de TRC/VSC/ABS/Trailer
Sway Control in werking is.
■Uitschakelen van het TRC-systeem
Als u met uw auto vast komt te zitten in
modder of sneeuw, kan het TRC-systeem
het aandrijfvermogen van het hybridesys-
teem naar de wielen beperken.
Als u dan op drukt, kunt u de auto
waarschijnlijk makkelijker los krijgen door
te ‘schommelen’.
Schakel het TRC-systeem uit door
snel in te drukken en weer los te laten.
“Traction Control Turned OFF” (Traction
Control uitgeschakeld) wordt op het multi-
informatiedisplay weergegeven.
Druk nogmaals op om het systeem
weer in te schakelen.
■Uitschakelen van de TRC/VSC/Trailer
Sway Control
Houd meer dan 3 seconden ingedrukt
terwijl de auto stilstaat om de
TRC/VSC/Trailer Sway Control uit te scha-
kelen.
Het controlelampje VSC OFF gaat bran-
den en “Traction Control Turned OFF”
(Traction Control uitgeschakeld) wordt op
het multi-informatiedisplay weergegeven.
*
Druk nogmaals op om de systemen
weer in te schakelen.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 407 Friday, March 22, 2019 11:40 AM

4084-5. Gebruik van de ondersteunende systemen
*: Bij auto's met PCS (Pre-Crash Safety-
systeem), wordt de PC S ook uitgescha-
keld (alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informa-
tiedisplay. ( →Blz. 332)
■Wanneer de melding wordt weerge-
geven op het multi-informatiedisplay
dat de TRC is uitgeschakeld, zelfs al
is niet ingedrukt
TRC is tijdelijk uitgeschakeld. Als de mel-
ding niet verdwijnt neem dan contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden
wordt voldaan, werkt d e Hill Start Assist
Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achter-
uit bergop wegrijden).
●De auto staat stil.
●Het gaspedaal wordt niet ingetrapt.
●De parkeerrem is niet geactiveerd.
■Automatisch uitschakelen van Hill
Start Assist Control
De Hill Start Assist Control wordt in de vol-
gende situaties uitgeschakeld:
●De selectiehendel staat in stand P of N.
●Het gaspedaal wordt ingetrapt.
●De parkeerrem wordt geactiveerd.
●Er zijn niet meer dan 2 seconden ver-
streken nadat het rempedaal is losgela-
ten.
■Bijgeluiden en trillingen die veroor-
zaakt worden door de ABS-, Brake
Assist-, VSC-, Trailer Sway Control-,
TRC- en Hill Start Assist Control-sys-
temen
●Het is mogelijk dat u tijdens het starten
van het hybridesysteem of bij het wegrij-
den een geluid in de motorruimte hoort
wanneer het rempedaal herhaaldelijk
wordt ingetrapt. Dit duidt niet op een sto-
ring in een van deze systemen.
●De volgende verschijnselen kunnen zich
voordoen als bovenstaande systemen in
werking zijn. Geen van deze verschijn-
selen duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen,
kan het geluid van een elektromotor
hoorbaar zijn.
■Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk wer-
kingsgeluiden van de ECB te horen. Dit
duidt echter niet op een storing.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer het rempe-
daal wordt bediend.
●Wanneer het bestuurdersportier wordt
geopend, kan aan de voorzijde van de
auto een geluid hoorbaar zijn dat afkom-
stig is van het remsysteem.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer nadat na het
uitschakelen van het hybridesysteem
een of twee minuten zijn verstreken.
■Automatisch opnieuw inschakelen
van de TRC, de Trailer Sway Control
en het VSC-systeem
Als de TRC, de Trailer Sway Control en
het VSC-systeem zijn uitgeschakeld, wor-
den deze automatisch opnieuw ingescha-
keld in de volgende situaties:
●Het contact wordt UIT gezet.
●Als alleen het TRC-systeem wordt uitge-
schakeld, wordt de TRC weer ingescha-
keld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-sys-
teem is uitgeschakeld, worden deze niet
automatisch weer ingeschakeld als de
rijsnelheid toeneemt.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 408 Friday, March 22, 2019 11:40 AM

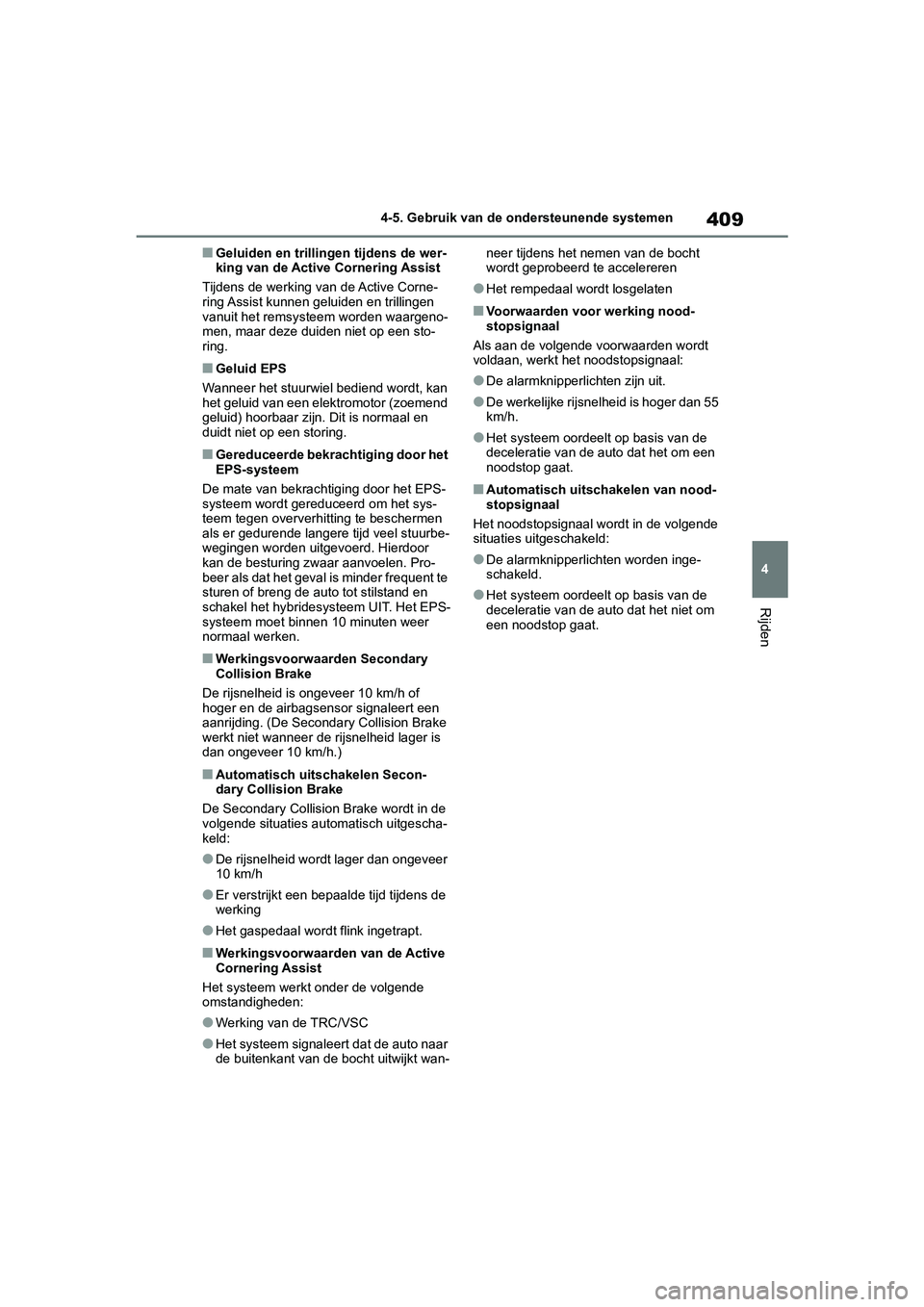

409
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Geluiden en trillingen tijdens de wer-
king van de Active Cornering Assist
Tijdens de werking van de Active Corne-
ring Assist kunnen geluiden en trillingen
vanuit het remsysteem worden waargeno-
men, maar deze duiden niet op een sto-
ring.
■Geluid EPS
Wanneer het stuurwiel bediend wordt, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en
duidt niet op een storing.
■Gereduceerde bekrachtiging door het
EPS-systeem
De mate van bekrachtiging door het EPS-
systeem wordt gereduceerd om het sys-
teem tegen oververhitting te beschermen
als er gedurende langere tijd veel stuurbe-
wegingen worden uitgevoerd. Hierdoor
kan de besturing zwaar aanvoelen. Pro-
beer als dat het geval is minder frequent te
sturen of breng de auto tot stilstand en
schakel het hybridesysteem UIT. Het EPS-
systeem moet binnen 10 minuten weer
normaal werken.
■Werkingsvoorwaarden Secondary
Collision Brake
De rijsnelheid is ongeveer 10 km/h of
hoger en de airbagsensor signaleert een
aanrijding. (De Secondary Collision Brake
werkt niet wanneer de rijsnelheid lager is
dan ongeveer 10 km/h.)
■Automatisch uitschakelen Secon-
dary Collision Brake
De Secondary Collision Brake wordt in de
volgende situaties automatisch uitgescha-
keld:
●De rijsnelheid wordt lager dan ongeveer
10 km/h
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
■Werkingsvoorwaarden van de Active
Cornering Assist
Het systeem werkt onder de volgende
omstandigheden:
●Werking van de TRC/VSC
●Het systeem signaleert dat de auto naar
de buitenkant van de bocht uitwijkt wan- neer tijdens het nemen van de bocht
wordt geprobeerd te accelereren
●Het rempedaal wordt losgelaten
■Voorwaarden voor werking nood-
stopsignaal
Als aan de volgende voorwaarden wordt
voldaan, werkt het noodstopsignaal:
●De alarmknipperlichten zijn uit.
●De werkelijke rijsnelheid is hoger dan 55
km/h.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het om een
noodstop gaat.
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden inge-
schakeld.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 409 Friday, March 22, 2019 11:40 AM
