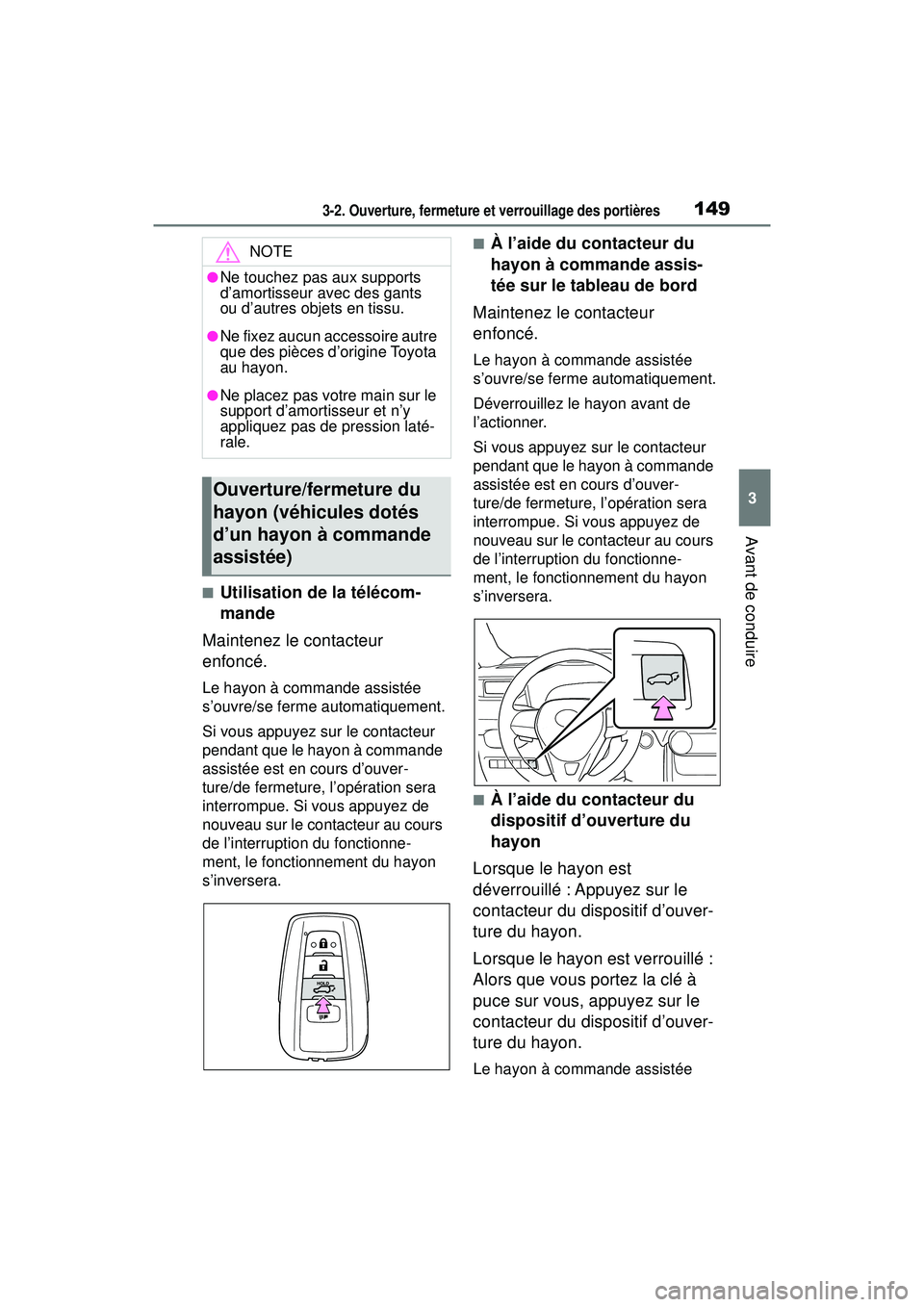

1493-2. Ouverture, fermeture et verrouillage des portières
3
Avant de conduire
■Utilisation de la télécom-
mande
Maintenez le contacteur
enfoncé.
Le hayon à commande assistée
s’ouvre/se ferme automatiquement.
Si vous appuyez sur le contacteur
pendant que le hayon à commande
assistée est en cours d’ouver-
ture/de fermeture, l’opération sera
interrompue. Si vous appuyez de
nouveau sur le contacteur au cours
de l’interruption du fonctionne-
ment, le fonctionnement du hayon
s’inversera.
■À l’aide du contacteur du
hayon à commande assis-
tée sur le tableau de bord
Maintenez le contacteur
enfoncé.
Le hayon à commande assistée
s’ouvre/se ferme automatiquement.
Déverrouillez le hayon avant de
l’actionner.
Si vous appuyez sur le contacteur
pendant que le hayon à commande
assistée est en cours d’ouver-
ture/de fermeture, l’opération sera
interrompue. Si vous appuyez de
nouveau sur le contacteur au cours
de l’interruption du fonctionne-
ment, le fonctionnement du hayon
s’inversera.
■À l’aide du contacteur du
dispositif d’ouverture du
hayon
Lorsque le hayon est
déverrouillé : Appuyez sur le
contacteur du dispositif d’ouver-
ture du hayon.
Lorsque le hayon est verrouillé :
Alors que vous portez la clé à
puce sur vous, appuyez sur le
contacteur du dispositif d’ouver-
ture du hayon.
Le hayon à commande assistée
NOTE
●Ne touchez pas aux supports
d’amortisseur avec des gants
ou d’autres objets en tissu.
●Ne fixez aucun accessoire autre
que des pièces d’origine Toyota
au hayon.
●Ne placez pas votre main sur le
support d’amortisseur et n’y
appliquez pas de pression laté-
rale.
Ouverture/fermeture du
hayon (véhicules dotés
d’un hayon à commande
assistée)

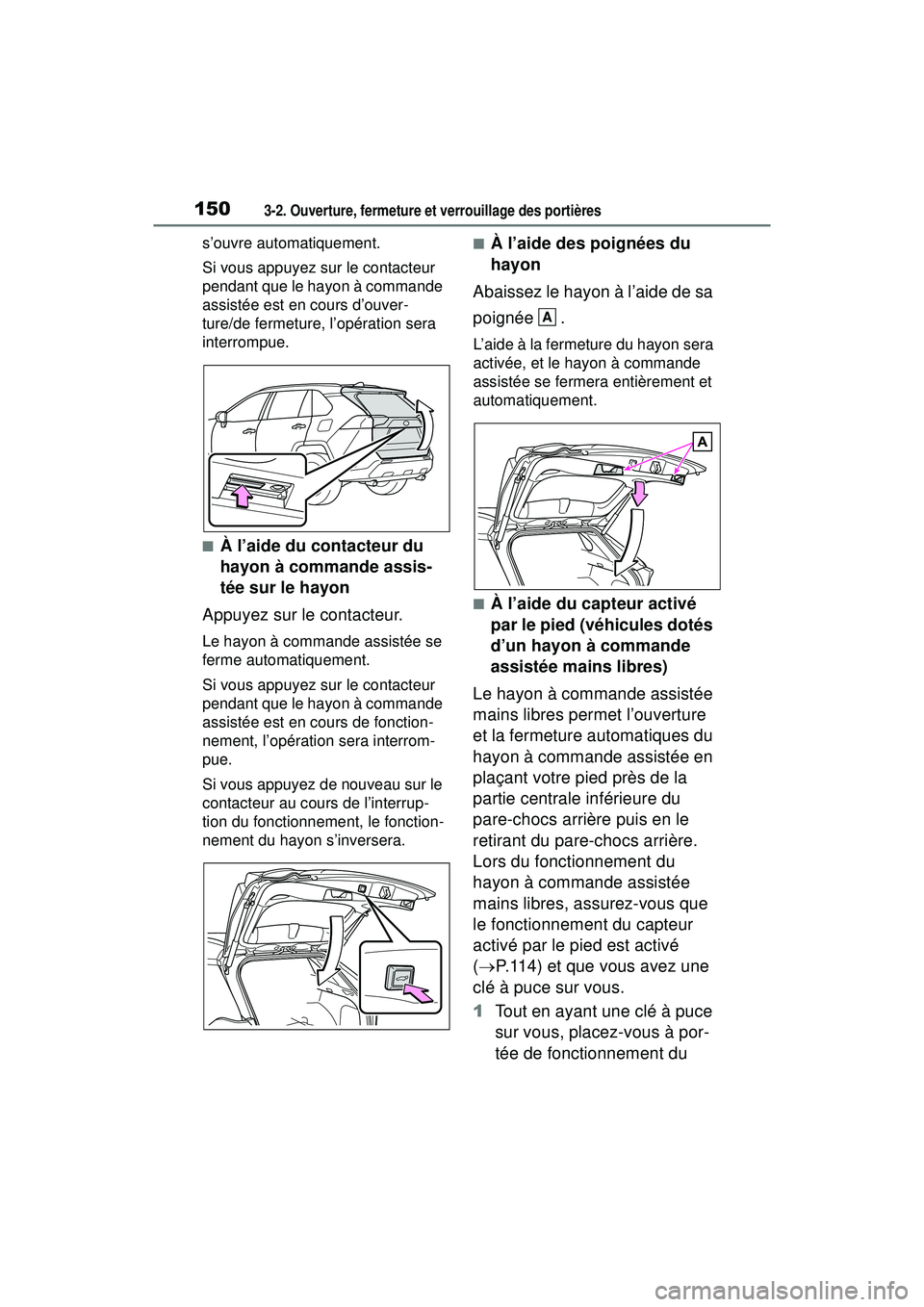

1503-2. Ouverture, fermeture et verrouillage des portières
s’ouvre automatiquement.
Si vous appuyez sur le contacteur
pendant que le hayon à commande
assistée est en cours d’ouver-
ture/de fermeture, l’opération sera
interrompue.
■À l’aide du contacteur du
hayon à commande assis-
tée sur le hayon
Appuyez sur le contacteur.
Le hayon à commande assistée se
ferme automatiquement.
Si vous appuyez sur le contacteur
pendant que le hayon à commande
assistée est en cours de fonction-
nement, l’opération sera interrom-
pue.
Si vous appuyez de nouveau sur le
contacteur au cours de l’interrup-
tion du fonctionnement, le fonction-
nement du hayon s’inversera.
■À l’aide des poignées du
hayon
Abaissez le hayon à l’aide de sa
poignée .
L’aide à la fermeture du hayon sera
activée, et le hayon à commande
assistée se fermera entièrement et
automatiquement.
■À l’aide du capteur activé
par le pied (véhicules dotés
d’un hayon à commande
assistée mains libres)
Le hayon à commande assistée
mains libres permet l’ouverture
et la fermeture automatiques du
hayon à commande assistée en
plaçant votre pied près de la
partie centrale inférieure du
pare-chocs arrière puis en le
retirant du pare-chocs arrière.
Lors du fonctionnement du
hayon à commande assistée
mains libres, assurez-vous que
le fonctionnement du capteur
activé par le pied est activé
(  P.114) et que vous avez une
clé à puce sur vous.
1 Tout en ayant une clé à puce
sur vous, placez-vous à por-
tée de fonctionnement du
A

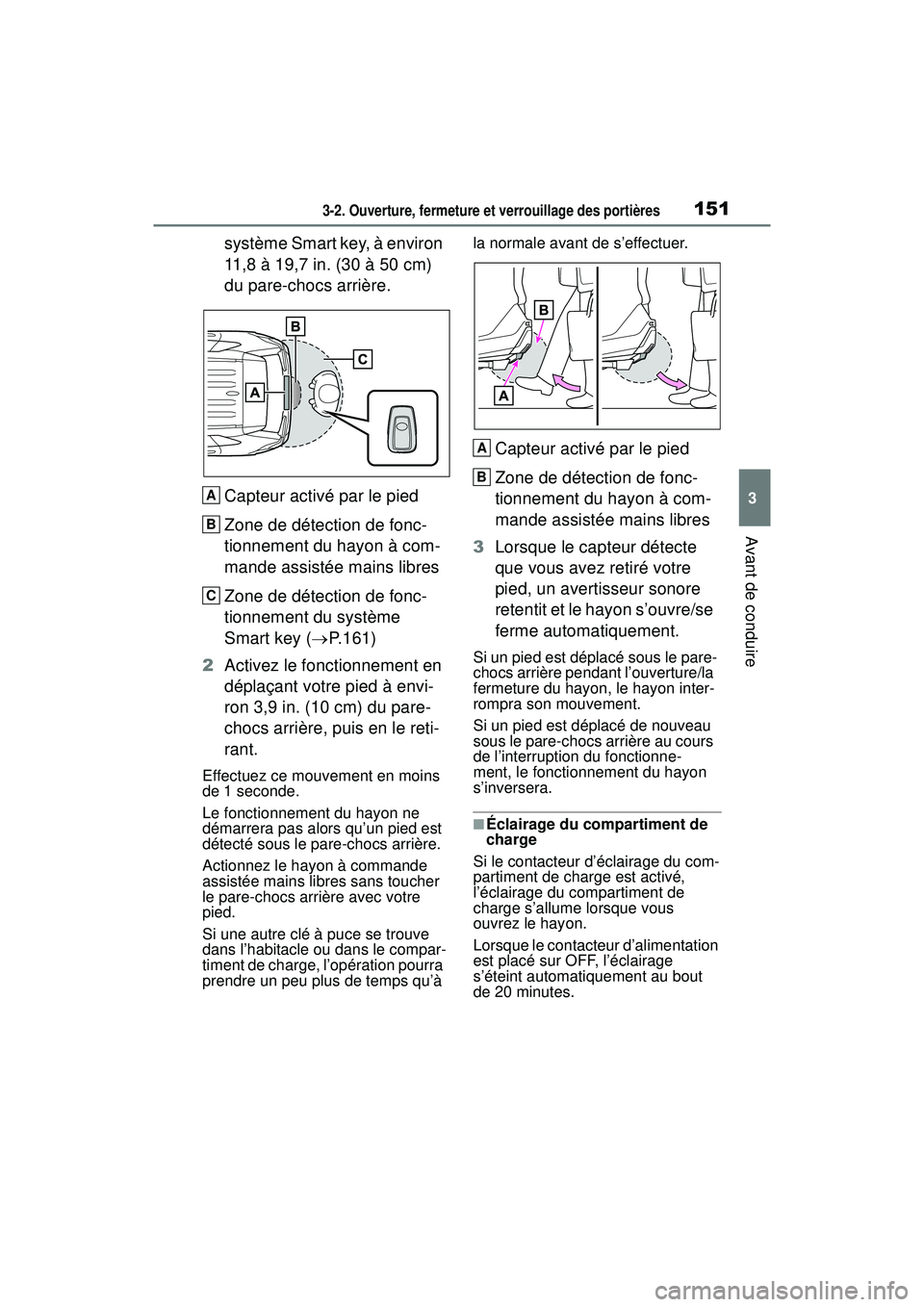

1513-2. Ouverture, fermeture et verrouillage des portières
3
Avant de conduire
système Smart key, à environ
11,8 à 19,7 in. (30 à 50 cm)
du pare-chocs arrière.
Capteur activé par le pied
Zone de détection de fonc-
tionnement du hayon à com-
mande assistée mains libres
Zone de détection de fonc-
tionnement du système
Smart key (P.161)
2 Activez le fonctionnement en
déplaçant votre pied à envi-
ron 3,9 in. (10 cm) du pare-
chocs arrière, puis en le reti-
rant.
Effectuez ce mouvement en moins
de 1 seconde.
Le fonctionnement du hayon ne
démarrera pas alors qu’un pied est
détecté sous le pare-chocs arrière.
Actionnez le hayon à commande
assistée mains libres sans toucher
le pare-chocs arrière avec votre
pied.
Si une autre clé à puce se trouve
dans l’habitacle ou dans le compar-
timent de charge, l’opération pourra
prendre un peu plus de temps qu’à la normale avant de s’effectuer.
Capteur activé par le pied
Zone de détection de fonc-
tionnement du hayon à com-
mande assistée mains libres
3 Lorsque le capteur détecte
que vous avez retiré votre
pied, un avertisseur sonore
retentit et le hayon s’ouvre/se
ferme automatiquement.
Si un pied est déplacé sous le pare-
chocs arrière pendant l’ouverture/la
fermeture du hayon, le hayon inter-
rompra son mouvement.
Si un pied est déplacé de nouveau
sous le pare-chocs arrière au cours
de l’interruption du fonctionne-
ment, le fonctionnement du hayon
s’inversera.
■Éclairage du compartiment de
charge
Si le contacteur d’éclairage du com-
partiment de charge est activé,
l’éclairage du compartiment de
charge s’allume lorsque vous
ouvrez le hayon.
Lorsque le contacteur d’alimentation
est placé sur OFF, l’éclairage
s’éteint automatiquement au bout
de 20 minutes.
A
B
C
A
B

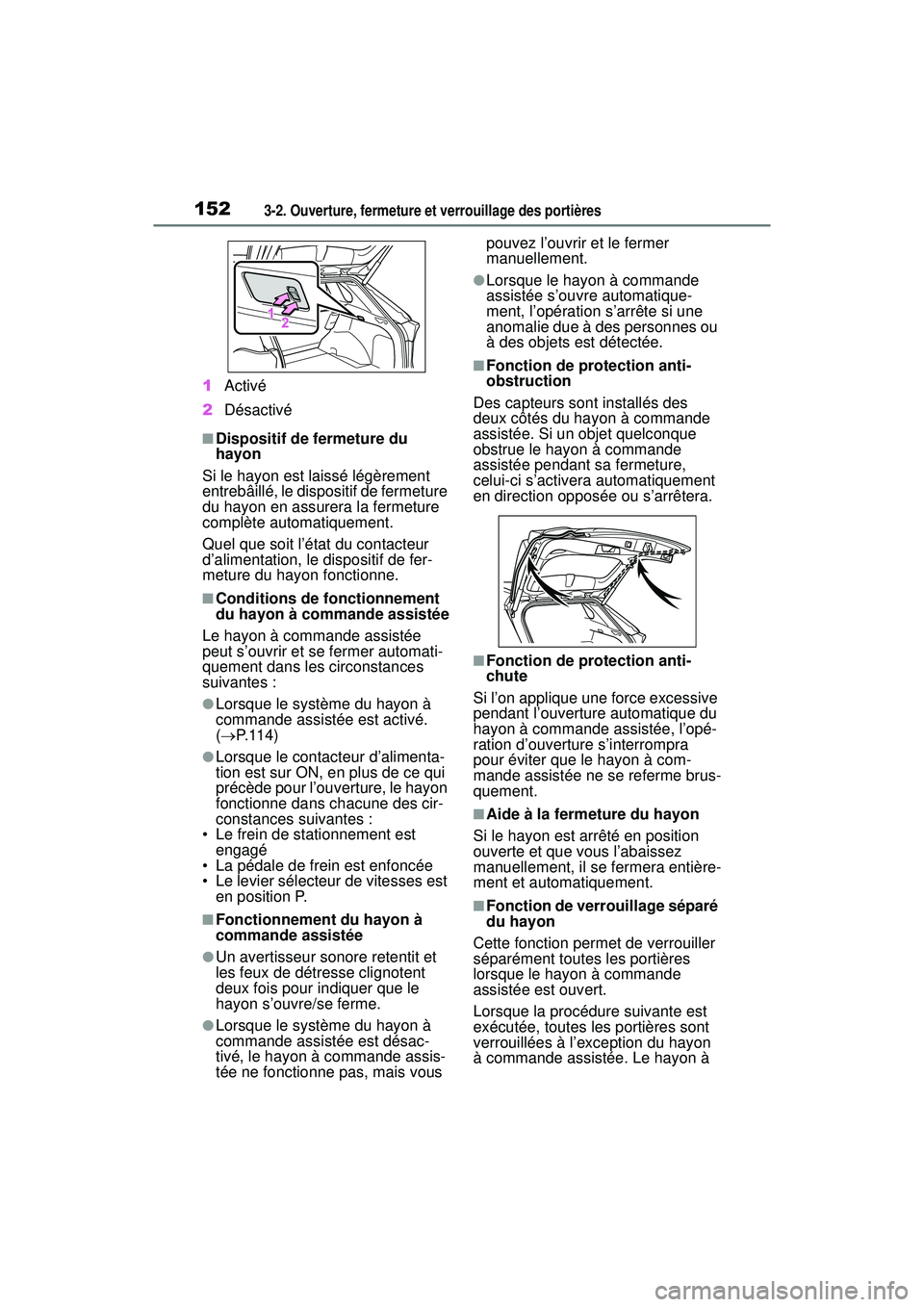

1523-2. Ouverture, fermeture et verrouillage des portières
1Activé
2 Désactivé
■Dispositif de fermeture du
hayon
Si le hayon est laissé légèrement
entrebâillé, le dispositif de fermeture
du hayon en assurera la fermeture
complète automatiquement.
Quel que soit l’état du contacteur
d’alimentation, le dispositif de fer-
meture du hayon fonctionne.
■Conditions de fonctionnement
du hayon à commande assistée
Le hayon à commande assistée
peut s’ouvrir et se fermer automati-
quement dans les circonstances
suivantes :
●Lorsque le système du hayon à
commande assistée est activé.
(  P.114)
●Lorsque le contacteur d’alimenta-
tion est sur ON, en plus de ce qui
précède pour l’ouverture, le hayon
fonctionne dans chacune des cir-
constances suivantes :
• Le frein de stationnement est engagé
• La pédale de frein est enfoncée
• Le levier sélecteur de vitesses est en position P.
■Fonctionnement du hayon à
commande assistée
●Un avertisseur sonore retentit et
les feux de détresse clignotent
deux fois pour indiquer que le
hayon s’ouvre/se ferme.
●Lorsque le système du hayon à
commande assistée est désac-
tivé, le hayon à commande assis-
tée ne fonctionne pas, mais vous pouvez l’ouvrir et le fermer
manuellement.
●Lorsque le hayon à commande
assistée s’ouvre automatique-
ment, l’opération s’arrête si une
anomalie due à des personnes ou
à des objets est détectée.
■Fonction de protection anti-
obstruction
Des capteurs sont installés des
deux côtés du hayon à commande
assistée. Si un objet quelconque
obstrue le hayon à commande
assistée pendant sa fermeture,
celui-ci s’activera automatiquement
en direction opposée ou s’arrêtera.
■Fonction de protection anti-
chute
Si l’on applique une force excessive
pendant l’ouverture automatique du
hayon à commande assistée, l’opé-
ration d’ouverture s’interrompra
pour éviter que le hayon à com-
mande assistée ne se referme brus-
quement.
■Aide à la fermeture du hayon
Si le hayon est arrêté en position
ouverte et que vous l’abaissez
manuellement, il se fermera entière-
ment et automatiquement.
■Fonction de verrouillage séparé
du hayon
Cette fonction permet de verrouiller
séparément toutes les portières
lorsque le hayon à commande
assistée est ouvert.
Lorsque la procédure suivante est
exécutée, toutes les portières sont
verrouillées à l’exception du hayon
à commande assistée. Le hayon à

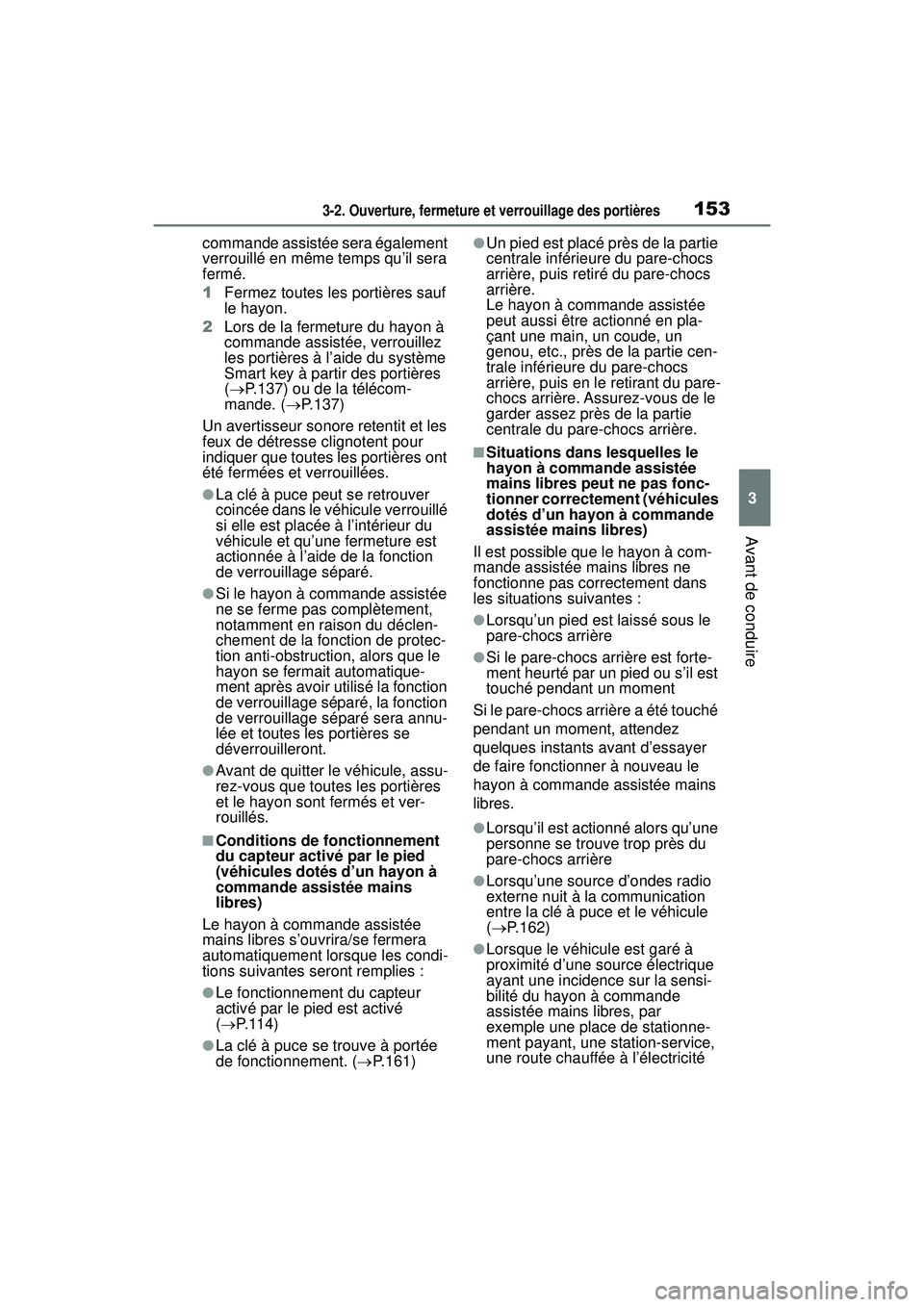

1533-2. Ouverture, fermeture et verrouillage des portières
3
Avant de conduire
commande assistée sera également
verrouillé en même temps qu’il sera
fermé.
1Fermez toutes les portières sauf
le hayon.
2 Lors de la fermeture du hayon à
commande assistée, verrouillez
les portières à l’aide du système
Smart key à partir des portières
( P.137) ou de la télécom-
mande. ( P.137)
Un avertisseur sonore retentit et les
feux de détresse clignotent pour
indiquer que toutes les portières ont
été fermées et verrouillées.
●La clé à puce peut se retrouver
coincée dans le véhicule verrouillé
si elle est placée à l’intérieur du
véhicule et qu’une fermeture est
actionnée à l’aide de la fonction
de verrouillage séparé.
●Si le hayon à commande assistée
ne se ferme pas complètement,
notamment en raison du déclen-
chement de la fonction de protec-
tion anti-obstruction, alors que le
hayon se fermait automatique-
ment après avoir utilisé la fonction
de verrouillage séparé, la fonction
de verrouillage séparé sera annu-
lée et toutes les portières se
déverrouilleront.
●Avant de quitter le véhicule, assu-
rez-vous que toutes les portières
et le hayon sont fermés et ver-
rouillés.
■Conditions de fonctionnement
du capteur activé par le pied
(véhicules dotés d’un hayon à
commande assistée mains
libres)
Le hayon à commande assistée
mains libres s’ouvrira/se fermera
automatiquement lorsque les condi-
tions suivantes seront remplies :
●Le fonctionnement du capteur
activé par le pied est activé
(  P.114)
●La clé à puce se trouve à portée
de fonctionnement. ( P. 1 6 1 )
●Un pied est placé près de la partie
centrale inférieure du pare-chocs
arrière, puis retiré du pare-chocs
arrière.
Le hayon à commande assistée
peut aussi être actionné en pla-
çant une main, un coude, un
genou, etc., près de la partie cen-
trale inférieure du pare-chocs
arrière, puis en le retirant du pare-
chocs arrière. Assurez-vous de le
garder assez près de la partie
centrale du pare-chocs arrière.
■Situations dans lesquelles le
hayon à commande assistée
mains libres peut ne pas fonc-
tionner correctement (véhicules
dotés d’un hayon à commande
assistée mains libres)
Il est possible que le hayon à com-
mande assistée mains libres ne
fonctionne pas correctement dans
les situations suivantes :
●Lorsqu’un pied est laissé sous le
pare-chocs arrière
●Si le pare-chocs arrière est forte-
ment heurté par un pied ou s’il est
touché pendant un moment
Si le pare-chocs arrière a été touché
pendant un moment, attendez
quelques instants avant d’essayer
de faire fonctionner à nouveau le
hayon à commande assistée mains
libres.
●Lorsqu’il est actionné alors qu’une
personne se trouve trop près du
pare-chocs arrière
●Lorsqu’une source d’ondes radio
externe nuit à la communication
entre la clé à puce et le véhicule
(  P.162)
●Lorsque le véhicule est garé à
proximité d’une source électrique
ayant une incidence sur la sensi-
bilité du hayon à commande
assistée mains libres, par
exemple une place de stationne-
ment payant, une station-service,
une route chauffée à l’électricité

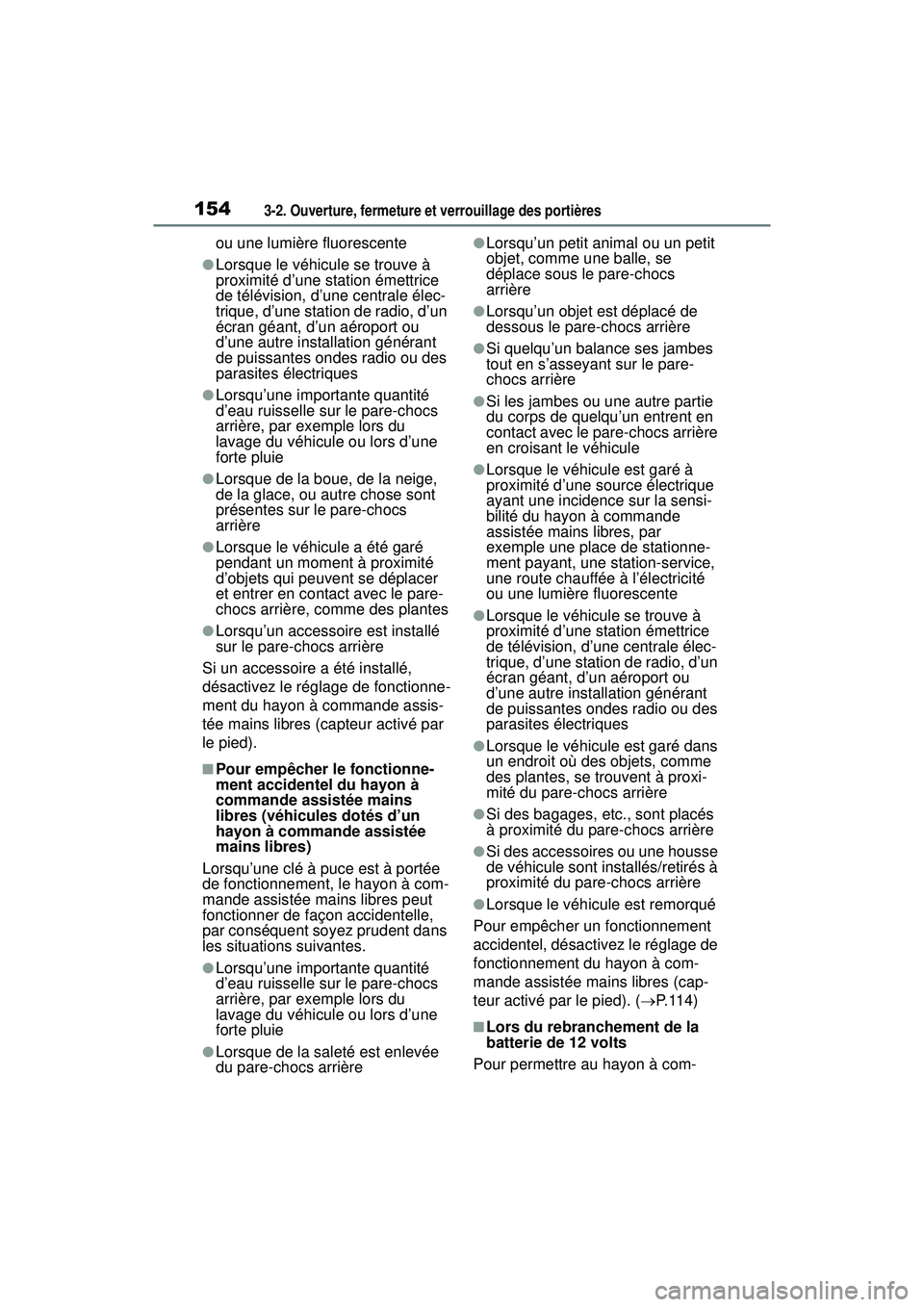

1543-2. Ouverture, fermeture et verrouillage des portières
ou une lumière fluorescente
●Lorsque le véhicule se trouve à
proximité d’une station émettrice
de télévision, d’une centrale élec-
trique, d’une station de radio, d’un
écran géant, d’un aéroport ou
d’une autre installation générant
de puissantes ondes radio ou des
parasites électriques
●Lorsqu’une importante quantité
d’eau ruisselle sur le pare-chocs
arrière, par exemple lors du
lavage du véhicule ou lors d’une
forte pluie
●Lorsque de la boue, de la neige,
de la glace, ou autre chose sont
présentes sur le pare-chocs
arrière
●Lorsque le véhicule a été garé
pendant un moment à proximité
d’objets qui peuvent se déplacer
et entrer en contact avec le pare-
chocs arrière, comme des plantes
●Lorsqu’un accessoire est installé
sur le pare-chocs arrière
Si un accessoire a été installé,
désactivez le réglage de fonctionne-
ment du hayon à commande assis-
tée mains libres (capteur activé par
le pied).
■Pour empêcher le fonctionne-
ment accidentel du hayon à
commande assistée mains
libres (véhicules dotés d’un
hayon à commande assistée
mains libres)
Lorsqu’une clé à puce est à portée
de fonctionnement, le hayon à com-
mande assistée mains libres peut
fonctionner de façon accidentelle,
par conséquent soyez prudent dans
les situations suivantes.
●Lorsqu’une importante quantité
d’eau ruisselle sur le pare-chocs
arrière, par exemple lors du
lavage du véhicule ou lors d’une
forte pluie
●Lorsque de la saleté est enlevée
du pare-chocs arrière
●Lorsqu’un petit animal ou un petit
objet, comme une balle, se
déplace sous le pare-chocs
arrière
●Lorsqu’un objet est déplacé de
dessous le pare-chocs arrière
●Si quelqu’un balance ses jambes
tout en s’asseyant sur le pare-
chocs arrière
●Si les jambes ou une autre partie
du corps de quelqu’un entrent en
contact avec le pare-chocs arrière
en croisant le véhicule
●Lorsque le véhicule est garé à
proximité d’une source électrique
ayant une incidence sur la sensi-
bilité du hayon à commande
assistée mains libres, par
exemple une place de stationne-
ment payant, une station-service,
une route chauffée à l’électricité
ou une lumière fluorescente
●Lorsque le véhicule se trouve à
proximité d’une station émettrice
de télévision, d’une centrale élec-
trique, d’une station de radio, d’un
écran géant, d’un aéroport ou
d’une autre installation générant
de puissantes ondes radio ou des
parasites électriques
●Lorsque le véhicule est garé dans
un endroit où des objets, comme
des plantes, se trouvent à proxi-
mité du pare-chocs arrière
●Si des bagages, etc., sont placés
à proximité du pare-chocs arrière
●Si des accessoires ou une housse
de véhicule sont installés/retirés à
proximité du pare-chocs arrière
●Lorsque le véhicule est remorqué
Pour empêcher un fonctionnement
accidentel, désactivez le réglage de
fonctionnement du hayon à com-
mande assistée mains libres (cap-
teur activé par le pied). ( P. 1 1 4 )
■Lors du rebranchement de la
batterie de 12 volts
Pour permettre au hayon à com-

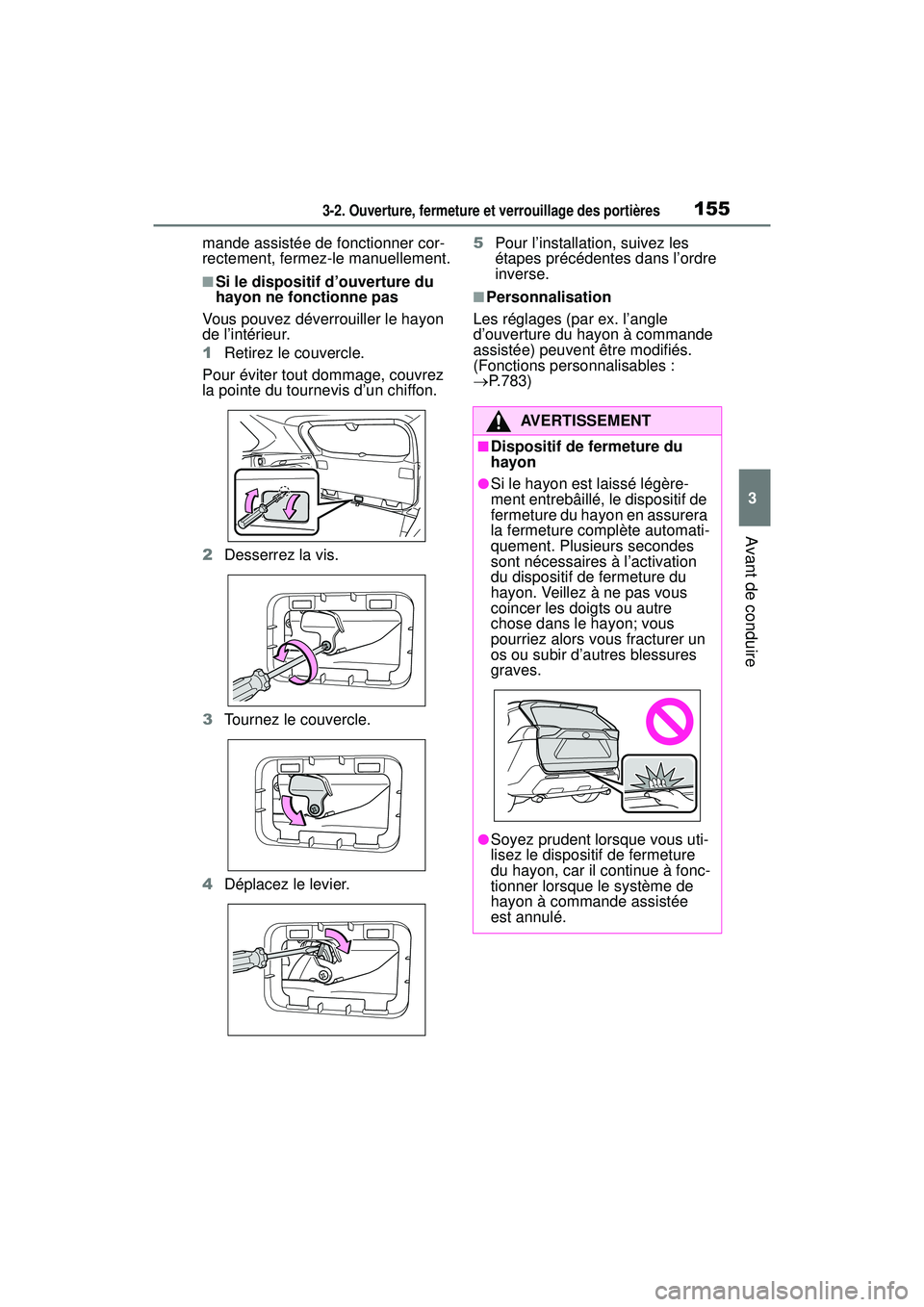

1553-2. Ouverture, fermeture et verrouillage des portières
3
Avant de conduire
mande assistée de fonctionner cor-
rectement, fermez-le manuellement.
■Si le dispositif d’ouverture du
hayon ne fonctionne pas
Vous pouvez déverrouiller le hayon
de l’intérieur.
1 Retirez le couvercle.
Pour éviter tout dommage, couvrez
la pointe du tournevis d’un chiffon.
2 Desserrez la vis.
3 Tournez le couvercle.
4 Déplacez le levier. 5
Pour l’installation, suivez les
étapes précédentes dans l’ordre
inverse.■Personnalisation
Les réglages (par ex. l’angle
d’ouverture du hayon à commande
assistée) peuvent être modifiés.
(Fonctions personnalisables :
 P.783)
AVERTISSEMENT
■Dispositif de fermeture du
hayon
●Si le hayon est laissé légère-
ment entrebâillé, le dispositif de
fermeture du hayon en assurera
la fermeture complète automati-
quement. Plusieurs secondes
sont nécessaires à l’activation
du dispositif de fermeture du
hayon. Veillez à ne pas vous
coincer les doigts ou autre
chose dans le hayon; vous
pourriez alors vous fracturer un
os ou subir d’autres blessures
graves.
●Soyez prudent lorsque vous uti-
lisez le dispositif de fermeture
du hayon, car il continue à fonc-
tionner lorsque le système de
hayon à commande assistée
est annulé.

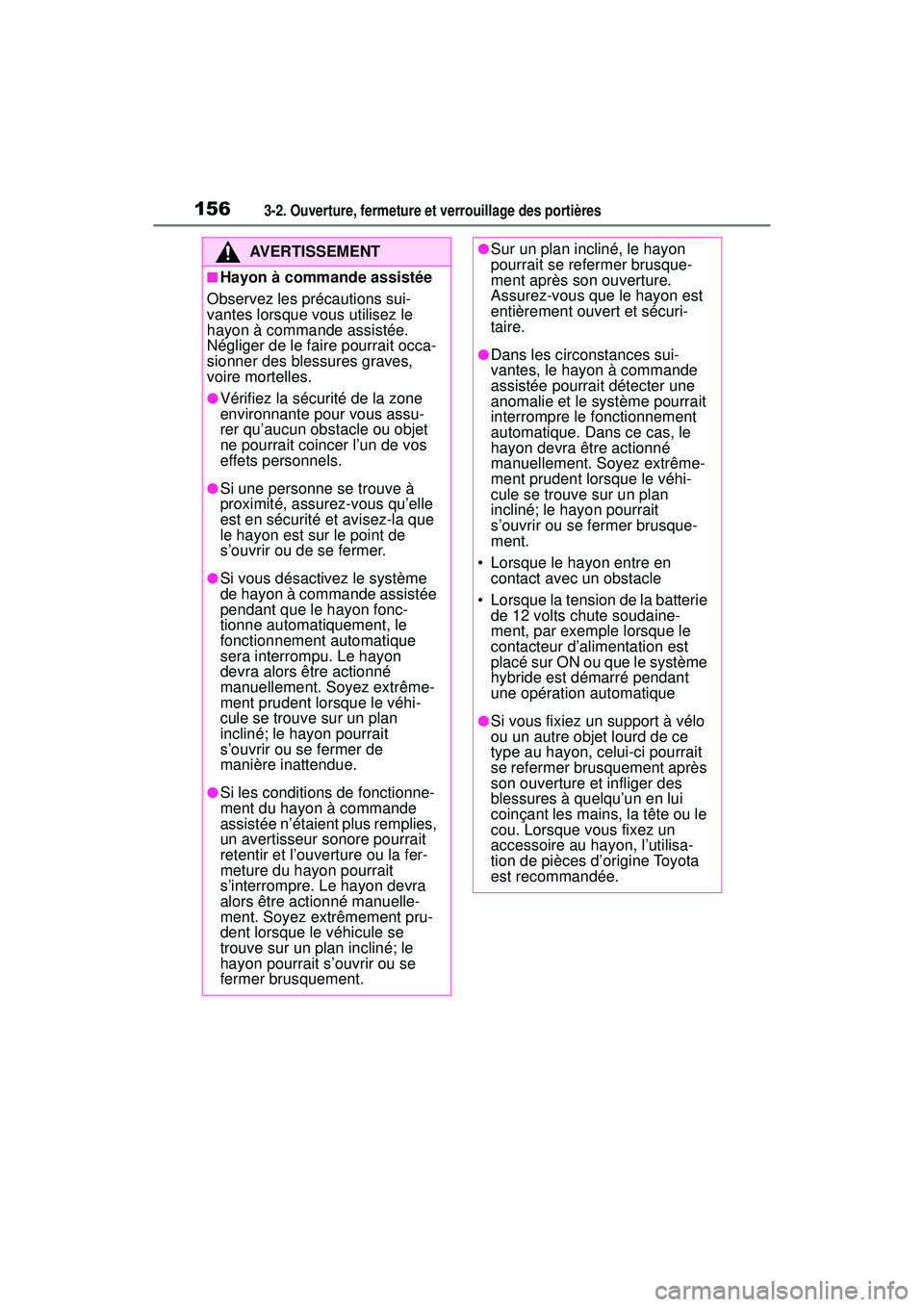

1563-2. Ouverture, fermeture et verrouillage des portières
AVERTISSEMENT
■Hayon à commande assistée
Observez les précautions sui-
vantes lorsque vous utilisez le
hayon à commande assistée.
Négliger de le faire pourrait occa-
sionner des blessures graves,
voire mortelles.
●Vérifiez la sécurité de la zone
environnante pour vous assu-
rer qu’aucun obstacle ou objet
ne pourrait coincer l’un de vos
effets personnels.
●Si une personne se trouve à
proximité, assurez-vous qu’elle
est en sécurité et avisez-la que
le hayon est sur le point de
s’ouvrir ou de se fermer.
●Si vous désactivez le système
de hayon à commande assistée
pendant que le hayon fonc-
tionne automatiquement, le
fonctionnement automatique
sera interrompu. Le hayon
devra alors être actionné
manuellement. Soyez extrême-
ment prudent lorsque le véhi-
cule se trouve sur un plan
incliné; le hayon pourrait
s’ouvrir ou se fermer de
manière inattendue.
●Si les conditions de fonctionne-
ment du hayon à commande
assistée n’étaient plus remplies,
un avertisseur sonore pourrait
retentir et l’ouverture ou la fer-
meture du hayon pourrait
s’interrompre. Le hayon devra
alors être actionné manuelle-
ment. Soyez extrêmement pru-
dent lorsque le véhicule se
trouve sur un plan incliné; le
hayon pourrait s’ouvrir ou se
fermer brusquement.
●Sur un plan incliné, le hayon
pourrait se refermer brusque-
ment après son ouverture.
Assurez-vous que le hayon est
entièrement ouvert et sécuri-
taire.
●Dans les circonstances sui-
vantes, le hayon à commande
assistée pourrait détecter une
anomalie et le système pourrait
interrompre le fonctionnement
automatique. Dans ce cas, le
hayon devra être actionné
manuellement. Soyez extrême-
ment prudent lorsque le véhi-
cule se trouve sur un plan
incliné; le hayon pourrait
s’ouvrir ou se fermer brusque-
ment.
• Lorsque le hayon entre en contact avec un obstacle
• Lorsque la tension de la batterie de 12 volts chute soudaine-
ment, par exemple lorsque le
contacteur d’alimentation est
placé sur ON ou que le système
hybride est démarré pendant
une opération automatique
●Si vous fixiez un support à vélo
ou un autre objet lourd de ce
type au hayon, celui-ci pourrait
se refermer brusquement après
son ouverture et infliger des
blessures à quelqu’un en lui
coinçant les mains, la tête ou le
cou. Lorsque vous fixez un
accessoire au hayon, l’utilisa-
tion de pièces d’origine Toyota
est recommandée.

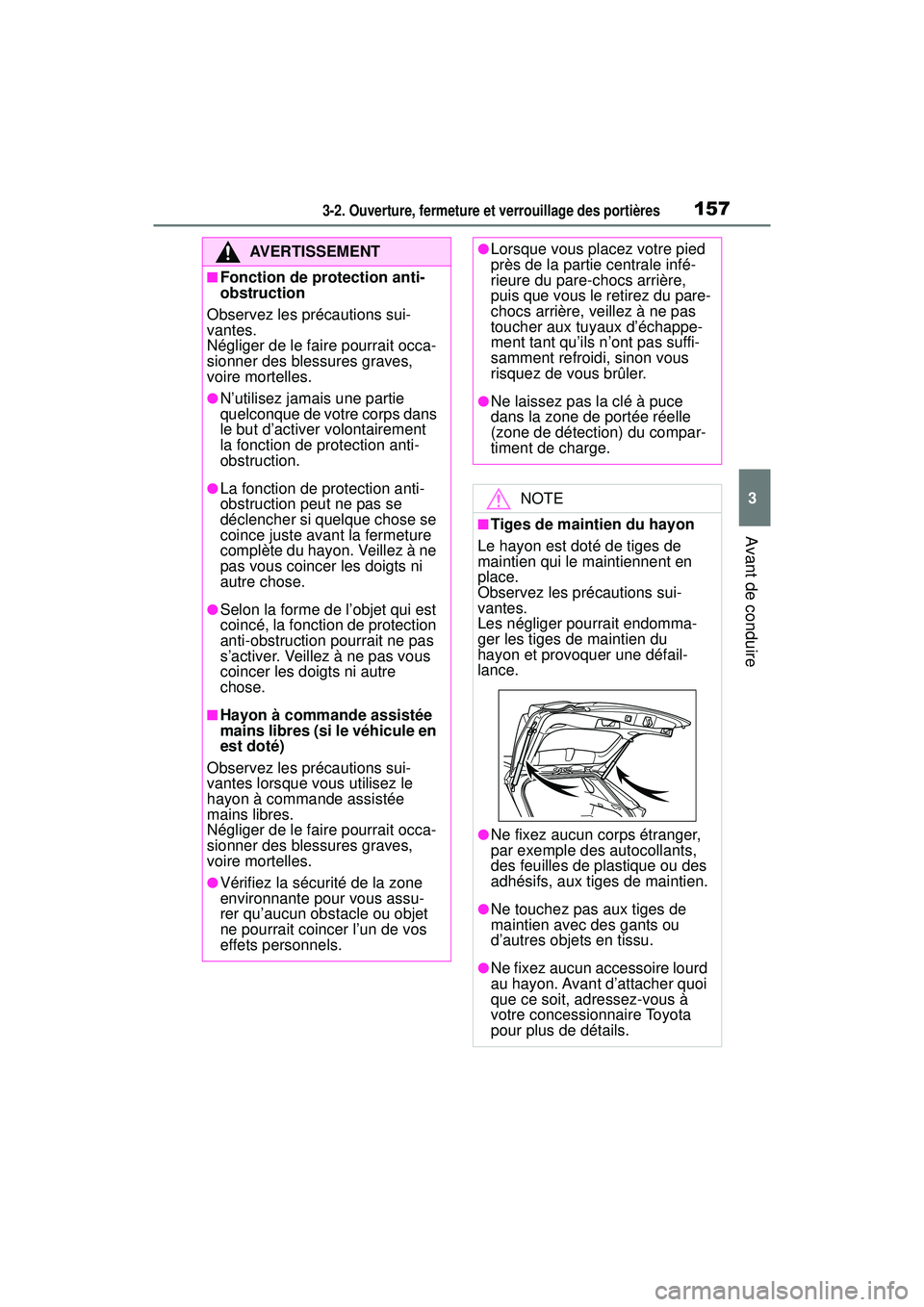

1573-2. Ouverture, fermeture et verrouillage des portières
3
Avant de conduire
AVERTISSEMENT
■Fonction de protection anti-
obstruction
Observez les précautions sui-
vantes.
Négliger de le faire pourrait occa-
sionner des blessures graves,
voire mortelles.
●N’utilisez jamais une partie
quelconque de votre corps dans
le but d’activer volontairement
la fonction de protection anti-
obstruction.
●La fonction de protection anti-
obstruction peut ne pas se
déclencher si quelque chose se
coince juste avant la fermeture
complète du hayon. Veillez à ne
pas vous coincer les doigts ni
autre chose.
●Selon la forme de l’objet qui est
coincé, la fonction de protection
anti-obstruction pourrait ne pas
s’activer. Veillez à ne pas vous
coincer les doigts ni autre
chose.
■Hayon à commande assistée
mains libres (si le véhicule en
est doté)
Observez les précautions sui-
vantes lorsque vous utilisez le
hayon à commande assistée
mains libres.
Négliger de le faire pourrait occa-
sionner des blessures graves,
voire mortelles.
●Vérifiez la sécurité de la zone
environnante pour vous assu-
rer qu’aucun obstacle ou objet
ne pourrait coincer l’un de vos
effets personnels.
●Lorsque vous placez votre pied
près de la partie centrale infé-
rieure du pare-chocs arrière,
puis que vous le retirez du pare-
chocs arrière, veillez à ne pas
toucher aux tuyaux d’échappe-
ment tant qu’ils n’ont pas suffi-
samment refroidi, sinon vous
risquez de vous brûler.
●Ne laissez pas la clé à puce
dans la zone de portée réelle
(zone de détection) du compar-
timent de charge.
NOTE
■Tiges de maintien du hayon
Le hayon est doté de tiges de
maintien qui le maintiennent en
place.
Observez les précautions sui-
vantes.
Les négliger pourrait endomma-
ger les tiges de maintien du
hayon et provoquer une défail-
lance.
●Ne fixez aucun corps étranger,
par exemple des autocollants,
des feuilles de plastique ou des
adhésifs, aux tiges de maintien.
●Ne touchez pas aux tiges de
maintien avec des gants ou
d’autres objets en tissu.
●Ne fixez aucun accessoire lourd
au hayon. Avant d’attacher quoi
que ce soit, adressez-vous à
votre concessionnaire Toyota
pour plus de détails.

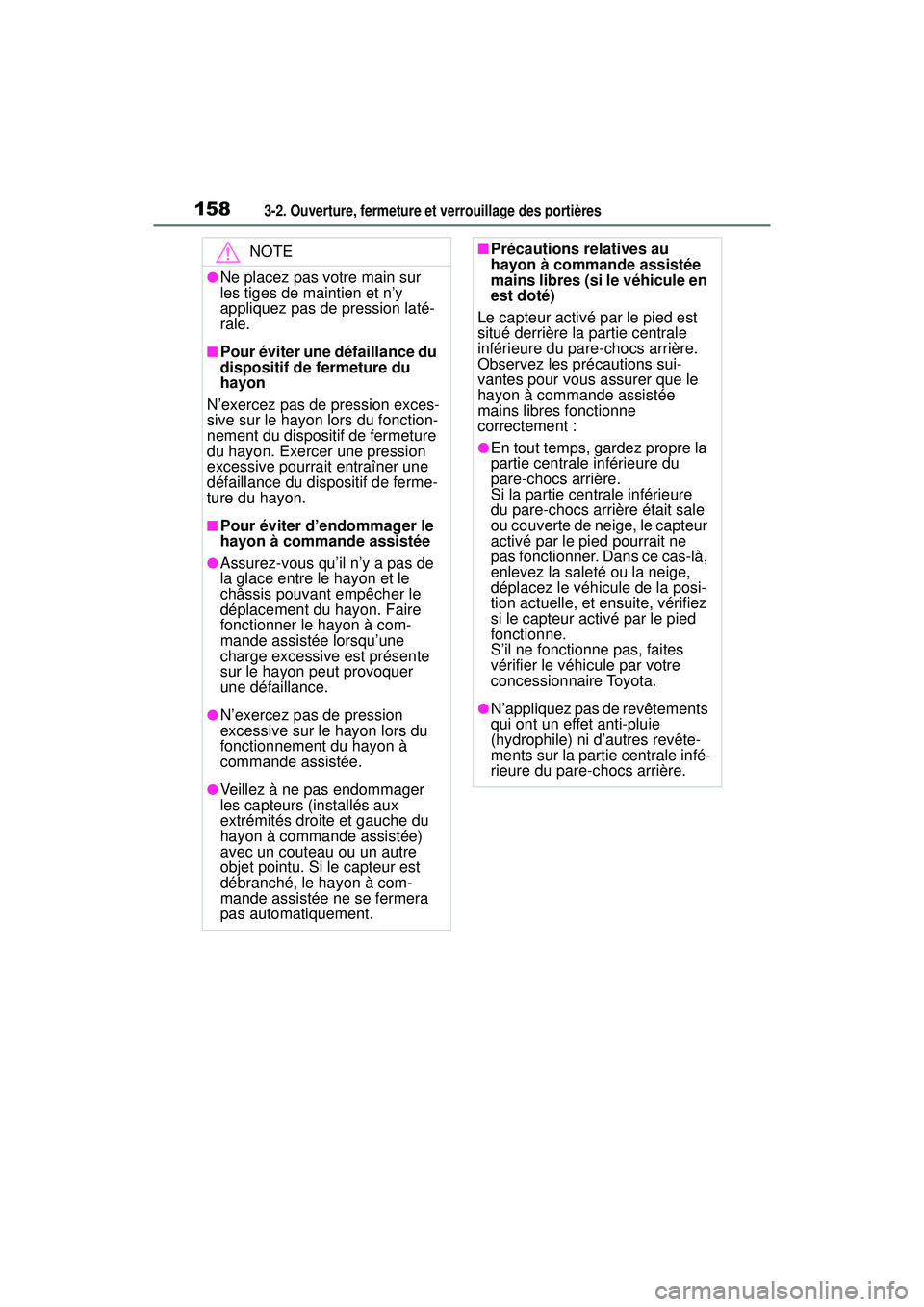

1583-2. Ouverture, fermeture et verrouillage des portières
NOTE
●Ne placez pas votre main sur
les tiges de maintien et n’y
appliquez pas de pression laté-
rale.
■Pour éviter une défaillance du
dispositif de fermeture du
hayon
N’exercez pas de pression exces-
sive sur le hayon lors du fonction-
nement du dispositif de fermeture
du hayon. Exercer une pression
excessive pourrait entraîner une
défaillance du dispositif de ferme-
ture du hayon.
■Pour éviter d’endommager le
hayon à commande assistée
●Assurez-vous qu’il n’y a pas de
la glace entre le hayon et le
châssis pouvant empêcher le
déplacement du hayon. Faire
fonctionner le hayon à com-
mande assistée lorsqu’une
charge excessive est présente
sur le hayon peut provoquer
une défaillance.
●N’exercez pas de pression
excessive sur le hayon lors du
fonctionnement du hayon à
commande assistée.
●Veillez à ne pas endommager
les capteurs (installés aux
extrémités droite et gauche du
hayon à commande assistée)
avec un couteau ou un autre
objet pointu. Si le capteur est
débranché, le hayon à com-
mande assistée ne se fermera
pas automatiquement.
■Précautions relatives au
hayon à commande assistée
mains libres (si le véhicule en
est doté)
Le capteur activé par le pied est
situé derrière la partie centrale
inférieure du pare-chocs arrière.
Observez les précautions sui-
vantes pour vous assurer que le
hayon à commande assistée
mains libres fonctionne
correctement :
●En tout temps, gardez propre la
partie centrale inférieure du
pare-chocs arrière.
Si la partie centrale inférieure
du pare-chocs arrière était sale
ou couverte de neige, le capteur
activé par le pied pourrait ne
pas fonctionner. Dans ce cas-là,
enlevez la saleté ou la neige,
déplacez le véhicule de la posi-
tion actuelle, et ensuite, vérifiez
si le capteur activé par le pied
fonctionne.
S’il ne fonctionne pas, faites
vérifier le véhicule par votre
concessionnaire Toyota.
●N’appliquez pas de revêtements
qui ont un effet anti-pluie
(hydrophile) ni d’autres revête-
ments sur la partie centrale infé-
rieure du pare-chocs arrière.
