1402-1. Instrumentenpaneel
• “Hands Free” (handsfree)
*
Hiermee kunt u de handsfree elektrisch
bedienbare achterklep in- of uitschakelen.
• “Opening Adjustment” (aanpassen ope- ning)
Selecteer de positie openen wanneer de
elektrisch bedienbare achterklep geheel is
geopend.
•“Volume”
Hiermee kunt u het volume instellen van de
zoemer die klinkt wanneer de elektrisch
bedienbare achterklep in werking is.
*: Auto's met handsfree elektrisch bedien- bare achterklep
 “TPWS” (bandenspanningswaar-
schuwingssysteem) (indien aanwe-
zig) ( Blz. 480)
• “Set Pressure” (stel bandenspanning in)
Hiermee kan het bandenspanningswaar-
schuwingssysteem worden geïnitialiseerd.
• “Change Wheel” (wielen wijzigen)
Hiermee kunt u de ingestelde identificatie-
code van de sensor van het bandenspan-
ningswaarschuwingssyst eem wijzigen. Om
deze functie te kunnen inschakelen moet
een tweede set identificatiecodes van de
sensoren van het bandenspanningswaar-
schuwingssysteem door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige worden geregistreerd.
Neem voor meer informatie over het wijzigen
van de geregistreerde identificatiecode con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■ Instellingen
 “Language” (taal)
Hiermee kunt u de taal op het multi-informa-
tiedisplay wijzigen.
“Units” (eenheden)
Hiermee kunnen de weergegeven meeteen-
heden worden gewijzigd.
“Meter Type” (type meter) (7 inch
display)
Hiermee kunt u de weergave van de snel-
heidsmeter wijzigen.
 (EV-controlelampje)
(Blz. 80)
Hiermee kunt u de werking van het EV-con-
trolelampje in- of uitschakelen.
 (Instellingen weergave rij-infor-
matie)
Hiermee kunt u de volgende zaken instellen.
• “Hybrid System” (hybridesysteem)
Hiermee kunt u de begeleiding milieubewust
bedienen gaspedaal in- en uitschakelen
(  Blz. 134).
• “Fuel Economy” (brandstofverbruik)
Hiermee kunt u de weergave van het brand-
stofverbruik wijzigen ( Blz. 134).
 (Audio-instellingen) (indien aan-
wezig)
Hiermee kunt u het scherm in- of uit-
schakelen.
 (Instellingen weergave voertui-
ginformatie)
• “Display Contents” (informatie op display)
Hiermee kunt u de volgende zaken instellen.
“Energy monitor” (energiemonitor):
Hiermee kunt u de energiemonitor in- of uit-
schakelen ( Blz. 142).
AWD (AWD-uitvoeringen):
Hiermee kunt u de weergave van het AWD-
systeem in- of uitschakelen ( Blz. 137).
• “Drive Info Type” (rij-informatietype)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 140 Wednesday, July 29, 2020 9:01 AM

141
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

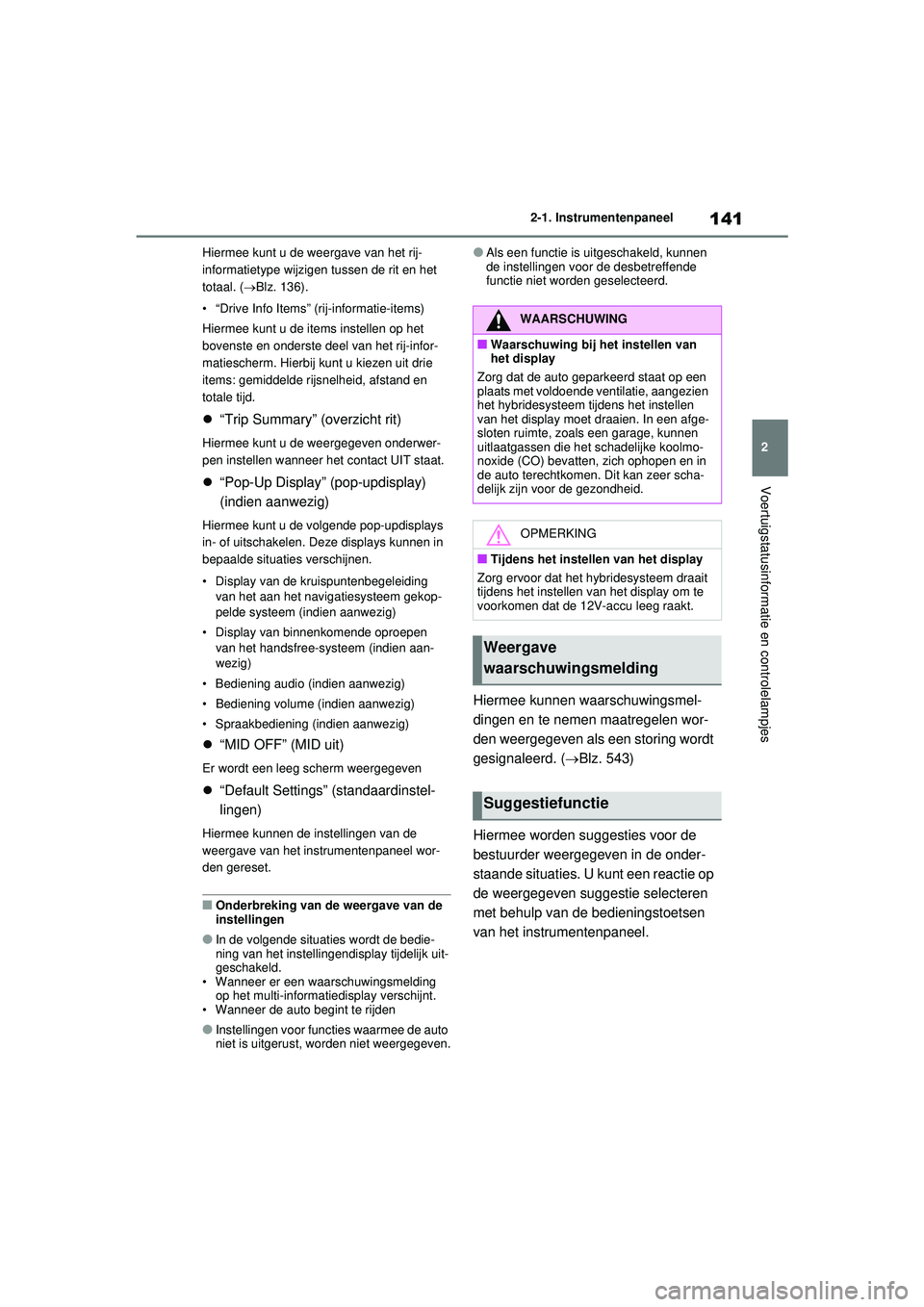

Hiermee kunt u de weergave van het rij-
informatietype wijzigen tussen de rit en het
totaal. (
Blz. 136).
• “Drive Info Items” (r ij-informatie-items)
Hiermee kunt u de items instellen op het
bovenste en onderste deel van het rij-infor-
matiescherm. Hierbij kunt u kiezen uit drie
items: gemiddelde rijsnelheid, afstand en
totale tijd.
 “Trip Summary” (overzicht rit)
Hiermee kunt u de weergegeven onderwer-
pen instellen wanneer het contact UIT staat.
“Pop-Up Display” (pop-updisplay)
(indien aanwezig)
Hiermee kunt u de volgende pop-updisplays
in- of uitschakelen. Deze displays kunnen in
bepaalde situaties verschijnen.
• Display van de kruispuntenbegeleiding
van het aan het navigatiesysteem gekop-
pelde systeem (indien aanwezig)
• Display van binnenkomende oproepen van het handsfree-systeem (indien aan-
wezig)
• Bediening audio (indien aanwezig)
• Bediening volume (indien aanwezig)
• Spraakbediening (indien aanwezig)
 “MID OFF” (MID uit)
Er wordt een leeg scherm weergegeven
“Default Settings” (standaardinstel-
lingen)
Hiermee kunnen de instellingen van de
weergave van het instrumentenpaneel wor-
den gereset.
■Onderbreking van de weergave van de
instellingen
●In de volgende situaties wordt de bedie-
ning van het instellingendisplay tijdelijk uit-
geschakeld.
• Wanneer er een waarschuwingsmelding op het multi-informatiedisplay verschijnt.
• Wanneer de auto begint te rijden
●Instellingen voor functies waarmee de auto
niet is uitgerust, worden niet weergegeven.
●Als een functie is uitgeschakeld, kunnen
de instellingen voor de desbetreffende
functie niet worden geselecteerd.
Hiermee kunnen waarschuwingsmel-
dingen en te nemen maatregelen wor-
den weergegeven als een storing wordt
gesignaleerd. ( Blz. 543)
Hiermee worden suggesties voor de
bestuurder weergegeven in de onder-
staande situaties. U kunt een reactie op
de weergegeven suggestie selecteren
met behulp van de bedieningstoetsen
van het instrumentenpaneel.
WAARSCHUWING
■Waarschuwing bij het instellen van
het display
Zorg dat de auto geparkeerd staat op een
plaats met voldoende ventilatie, aangezien
het hybridesysteem tijdens het instellen
van het display moet draaien. In een afge-
sloten ruimte, zoals een garage, kunnen
uitlaatgassen die het schadelijke koolmo-
noxide (CO) bevatten, zich ophopen en in
de auto terechtkomen. Dit kan zeer scha-
delijk zijn voor de gezondheid.
OPMERKING
■Tijdens het instellen van het display
Zorg ervoor dat het hybridesysteem draait
tijdens het instellen van het display om te
voorkomen dat de 12V-accu leeg raakt.
Weergave
waarschuwingsmelding
Suggestiefunctie
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 141 Wednesday, July 29, 2020 9:01 AM

1422-1. Instrumentenpaneel

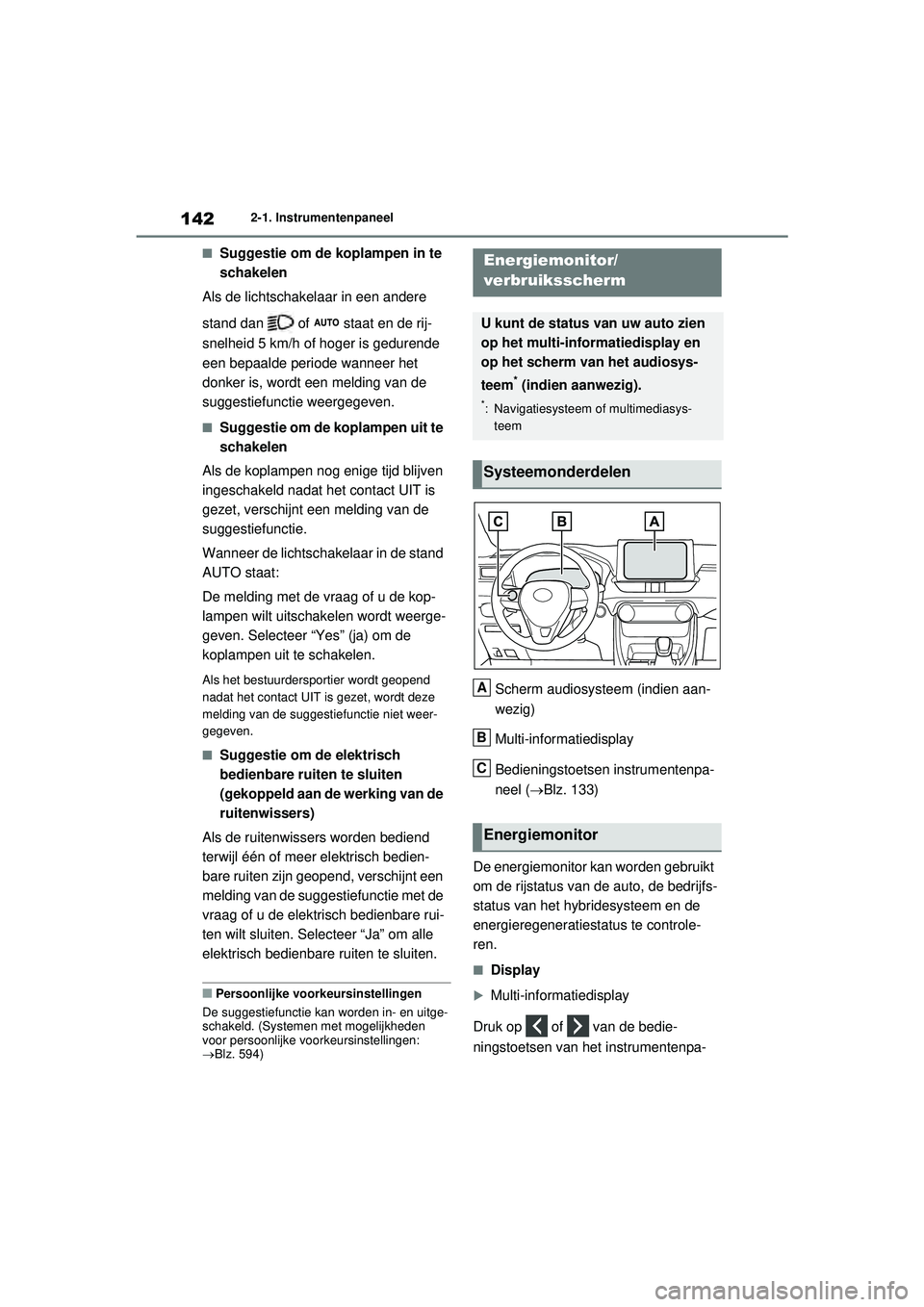

■Suggestie om de koplampen in te
schakelen
Als de lichtschakelaar in een andere
stand dan of staat en de rij-
snelheid 5 km/h of hoger is gedurende
een bepaalde periode wanneer het
donker is, wordt een melding van de
suggestiefunctie weergegeven.
■Suggestie om de koplampen uit te
schakelen
Als de koplampen nog enige tijd blijven
ingeschakeld nadat het contact UIT is
gezet, verschijnt een melding van de
suggestiefunctie.
Wanneer de lichtschakelaar in de stand
AUTO staat:
De melding met de vraag of u de kop-
lampen wilt uitschakelen wordt weerge-
geven. Selecteer “Yes” (ja) om de
koplampen uit te schakelen.
Als het bestuurdersportier wordt geopend
nadat het contact UIT is gezet, wordt deze
melding van de suggestiefunctie niet weer-
gegeven.
■Suggestie om de elektrisch
bedienbare ruiten te sluiten
(gekoppeld aan de werking van de
ruitenwissers)
Als de ruitenwissers worden bediend
terwijl één of meer elektrisch bedien-
bare ruiten zijn geopend, verschijnt een
melding van de suggestiefunctie met de
vraag of u de elektrisch bedienbare rui-
ten wilt sluiten. Selecteer “Ja” om alle
elektrisch bedienbare ruiten te sluiten.
■Persoonlijke voorkeursinstellingen
De suggestiefunctie kan worden in- en uitge-
schakeld. (Systemen met mogelijkheden
voor persoonlijke vo orkeursinstellingen:
 Blz. 594)
Scherm audiosysteem (indien aan-
wezig)
Multi-informatiedisplay
Bedieningstoetsen instrumentenpa-
neel ( Blz. 133)
De energiemonitor kan worden gebruikt
om de rijstatus van de auto, de bedrijfs-
status van het hybridesysteem en de
energieregeneratiestatus te controle-
ren.
■Display
Multi-informatiedisplay
Druk op of van de bedie-
ningstoetsen van het instrumentenpa-
Energiemonitor/
verbruiksscherm
U kunt de status van uw auto zien
op het multi-informatiedisplay en
op het scherm van het audiosys-
teem
* (indien aanwezig).
*: Navigatiesysteem of multimediasys- teem
Systeemonderdelen
Energiemonitor
A
B
C
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 142 Wednesday, July 29, 2020 9:01 AM

143
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
neel op het stuurwiel, selecteer
en druk vervolgens op of
om de energiemonitor weer te
geven.
Scherm audiosysteem (zonder navi-
gatiefunctie)
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
Als een ander scherm dan “Energy monitor”
(energiemonitor) wordt weergegeven, selec-
teert u “Energy” (energie).

Scherm audiosysteem (met naviga-
tiefunctie)
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
3 Selecteer ECO op het scherm
“Information” (informatie).
Als een ander scherm dan “Energy monitor”
(energiemonitor) wordt weergegeven, selec-
teert u “Energy” (energie).
■Het display aflezen
De pijlen verschijnen overeenkomstig
de energiestroom. Wanneer er geen
energiestroom is, worden er geen pijlen
weergegeven.
De kleur van de pijlen wijzigt als volgt:
Groen: Als het batterijpakket (tractiebatterij)
wordt geregenereerd of opgeladen.
Geel: Als het batterijpakket (tractiebatterij)
wordt gebruikt.
Rood: Als de benzinemotor wordt gebruikt. 
Multi-informatiedisplay
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Batterijpakket (tractiebatterij)
Banden voor
Banden achter
*
*: Bij auto's met de motor voorin en voor-
wielaandrijving wor den de pijlen naar
niet weergegeven.

Scherm audiosysteem
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Elektromotor voor (tractiemotor)
A
B
C
D
D
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 143 Wednesday, July 29, 2020 9:01 AM

1442-1. Instrumentenpaneel

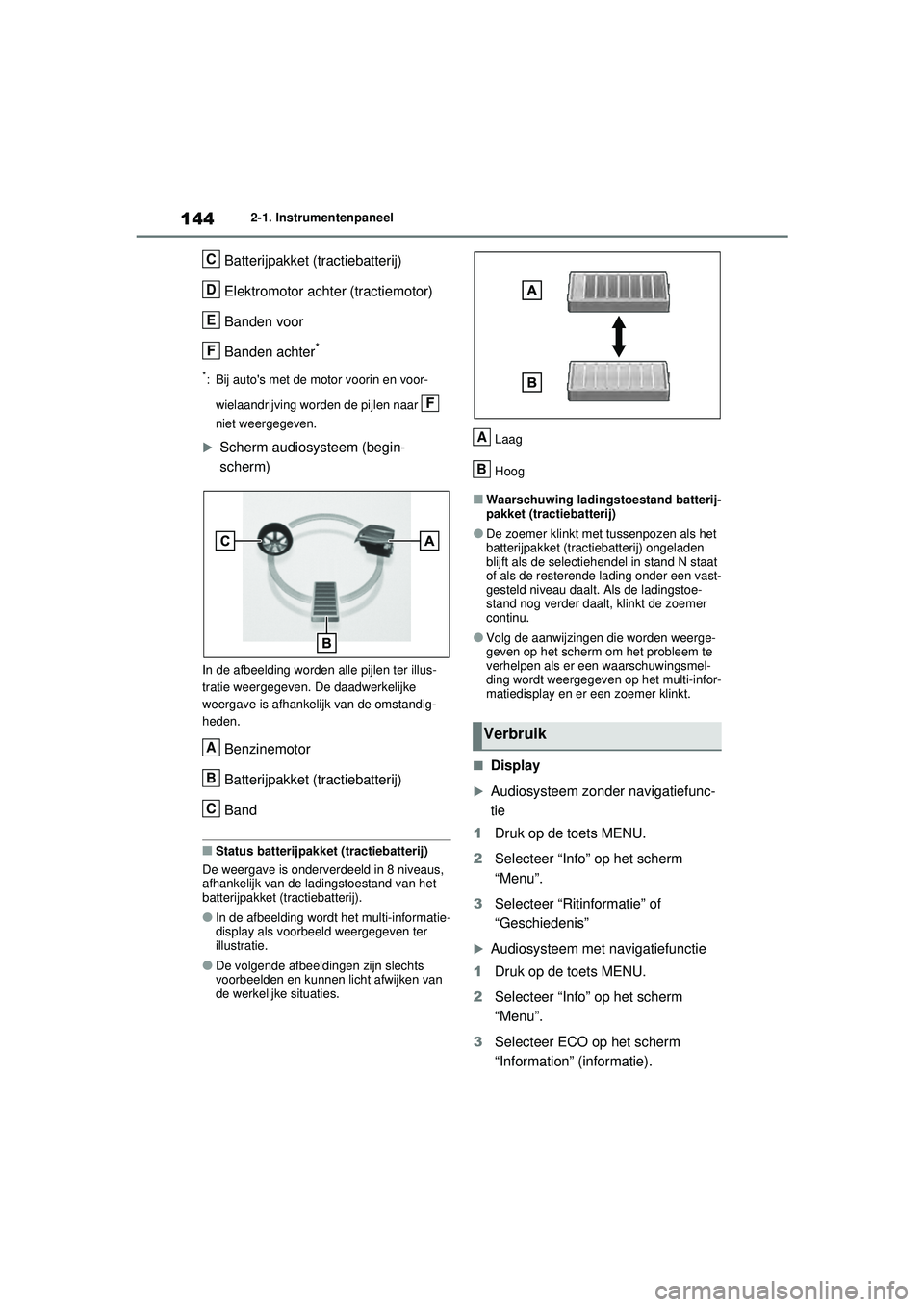

Batterijpakket (tractiebatterij)
Elektromotor achter (tractiemotor)
Banden voor
Banden achter
*
*: Bij auto's met de motor voorin en voor-wielaandrijving worden de pijlen naar
niet weergegeven.

Scherm audiosysteem (begin-
scherm)
In de afbeelding worden alle pijlen ter illus-
tratie weergegeven. De daadwerkelijke
weergave is afhankelijk van de omstandig-
heden.
Benzinemotor
Batterijpakket (tractiebatterij)
Band
■Status batterijpakket (tractiebatterij)
De weergave is onderverdeeld in 8 niveaus,
afhankelijk van de ladingstoestand van het
batterijpakket (tractiebatterij).
●In de afbeelding wordt het multi-informatie-
display als voorbeeld weergegeven ter
illustratie.
●De volgende afbeeldingen zijn slechts
voorbeelden en kunnen licht afwijken van
de werkelijke situaties. Laag
Hoog
■Waarschuwing ladingstoestand batterij-
pakket (tractiebatterij)
●De zoemer klinkt met tussenpozen als het
batterijpakket (tractiebatterij) ongeladen
blijft als de selectiehendel in stand N staat
of als de resterende lading onder een vast-
gesteld niveau daalt. Als de ladingstoe-
stand nog verder daalt, klinkt de zoemer
continu.
●Volg de aanwijzingen die worden weerge-
geven op het scherm om het probleem te
verhelpen als er een waarschuwingsmel-
ding wordt weergegeven op het multi-infor-
matiedisplay en er een zoemer klinkt.
■Display
Audiosysteem zonder navigatiefunc-
tie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
3 Selecteer “Ritinformatie” of
“Geschiedenis”
Audiosysteem met navigatiefunctie
1 Druk op de toets MENU.
2 Selecteer “Info” op het scherm
“Menu”.
3 Selecteer ECO op het scherm
“Information” (informatie).
C
D
E
F
F
A
B
C
Verbruik
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 144 Wednesday, July 29, 2020 9:01 AM

145
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
4
Selecteer “Ritinformatie” of
“Geschiedenis”
■Ritinformatie
Als een ander scherm dan “Ritinforma-
tie” wordt weergegeven, selecteert u
“Ritinformatie”.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
Het brandstofverbruik gedurende de
laatste 15 minuten
De geregenereerde energie gedu-
rende de laatste 15 minuten
Eén symbool staat voor 50 Wh. Er worden
maximaal 5 symbolen getoond.
Actueel brandstofverbruik
Resetten van de verbruiksgegevens
Gemiddelde rijsnelheid sinds het
starten van het hybridesysteem
Verstreken tijd sinds het starten van
het hybridesysteem
Actieradius (Blz. 146)
Het gemiddelde brandstofverbruik gedu-
rende de laatste 15 minuten wordt door mid-
del van kleuren verdeeld in vorige
gemiddelden en gemiddelden sinds de laat-
ste keer dat het contact AAN is gezet. Het
weergegeven gemiddelde brandstofverbruik
is een globale waarde.
■Geschiedenis
Als een ander scherm dan “Geschiede-
nis” wordt weergegeven, selecteert u
“Geschiedenis”.
De afbeelding is slechts een voorbeeld en
kan afwijken van de werkelijke situatie.
Het laagste gemeten brandstofver-
bruik
Recent brandstofverbruik
Het vorige gemeten brandstofver-
bruik
• Zonder navigatiefunctie:
Geeft het gemiddelde dagelijkse brandstof-
verbruik weer. (In plaats van de datum wordt
“Rit 1” t/m “Rit 5” weergegeven.)
• Met navigatiefunctie:
Geeft het gemiddelde dagelijkse brandstof-
verbruik weer.
Het recente brandstofverbruik bij-
werken
De gegevens uit de geschiedenis
resetten
De geschiedenis van het gemiddelde brand-
stofverbruik is door middel van kleuren ver-
deeld in vorige gemiddelden en het
gemiddelde brandstofverbruik sinds de
gegevens de laatste keer zijn bijgewerkt. Het
weergegeven gemiddelde brandstofverbruik
is een globale waarde.
Energie
A
B
C
D
E
F
G
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 145 Wednesday, July 29, 2020 9:01 AM

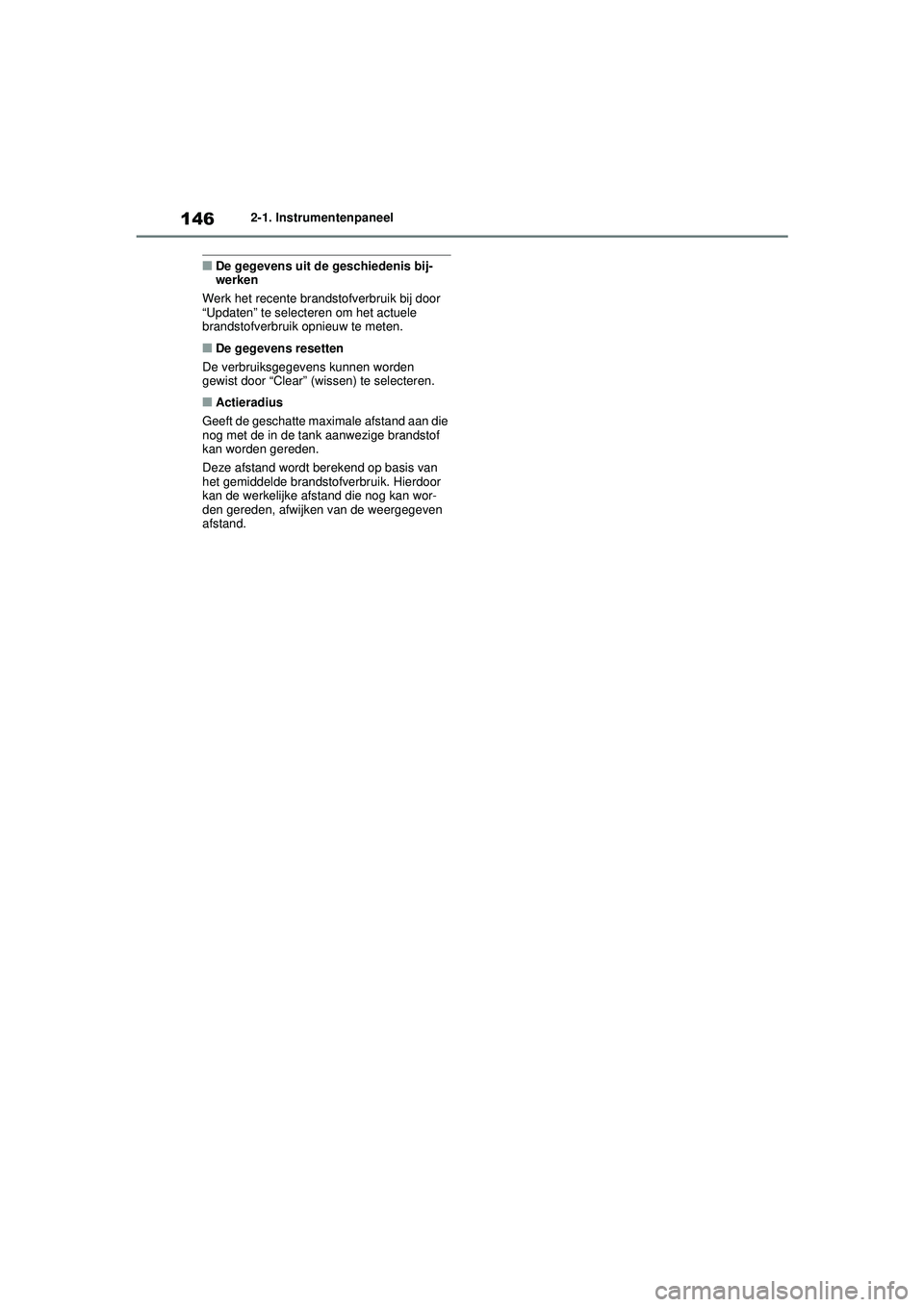

1462-1. Instrumentenpaneel
■De gegevens uit de geschiedenis bij-
werken
Werk het recente brandstofverbruik bij door
“Updaten” te selecteren om het actuele
brandstofverbruik opnieuw te meten.
■De gegevens resetten
De verbruiksgegevens kunnen worden
gewist door “Clear” (wissen) te selecteren.
■Actieradius
Geeft de geschatte maximale afstand aan die
nog met de in de tank aanwezige brandstof
kan worden gereden.
Deze afstand wordt berekend op basis van
het gemiddelde brandstofverbruik. Hierdoor
kan de werkelijke afstand die nog kan wor-
den gereden, afwijken van de weergegeven
afstand.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 146 Wednesday, July 29, 2020 9:01 AM

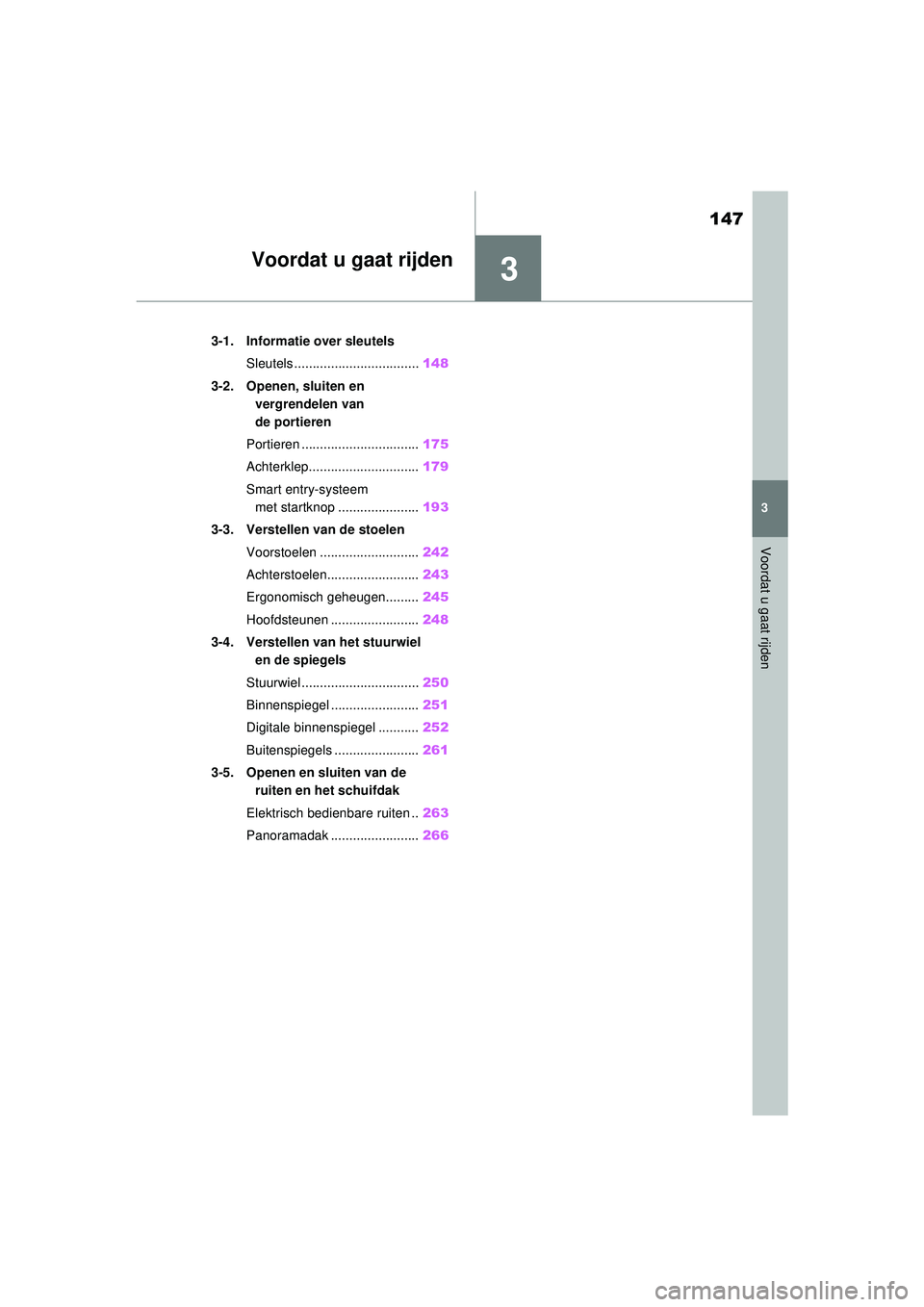

3
147
3
Voordat u gaat rijden
Voordat u gaat rijden
3-1. Informatie over sleutelsSleutels .................................. 148
3-2. Openen, sluiten en vergrendelen van
de portieren
Portieren ................................ 175
Achterklep.............................. 179
Smart entry-systeem met startknop ...................... 193
3-3. Verstellen van de stoelen
Voorstoelen ........................... 242
Achterstoelen......................... 243
Ergonomisch geheugen......... 245
Hoofdsteunen ........................ 248
3-4. Verstellen van het stuurwiel en de spiegels
Stuurwiel ................................ 250
Binnenspiegel ........................ 251
Digitale binnenspiegel ........... 252
Buitenspiegels ....................... 261
3-5. Openen en sluiten van de ruiten en het schuifdak
Elektrisch bedienbare ruiten .. 263
Panoramadak ........................ 266
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 147 Wednesday, July 29, 2020 9:01 AM

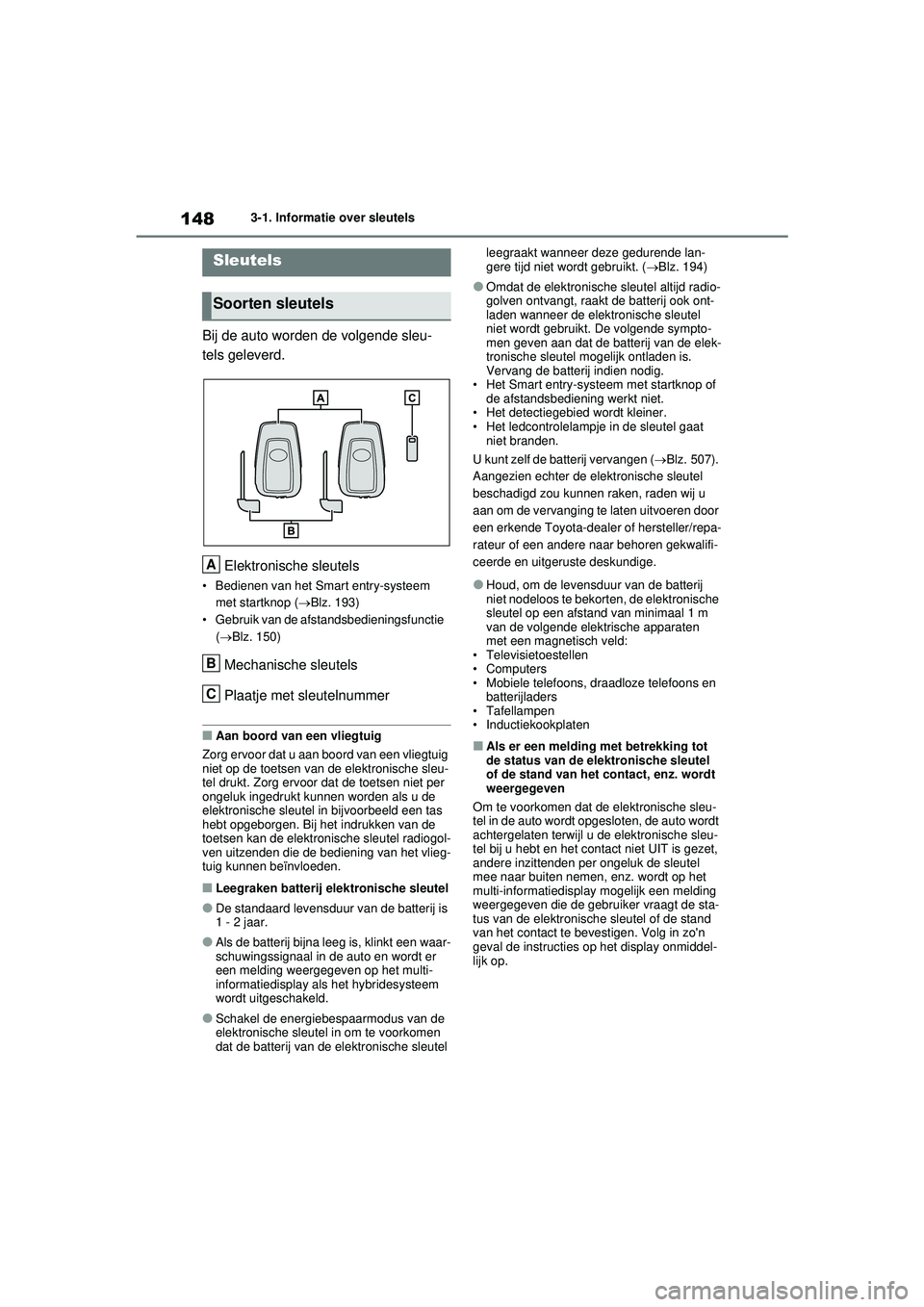

1483-1. Informatie over sleutels
3-1.Informatie over sleutels
Bij de auto worden de volgende sleu-
tels geleverd.Elektronische sleutels
• Bedienen van het Smart entry-systeem met startknop ( Blz. 193)
• Gebruik van de afstandsbedieningsfunctie ( Blz. 150)
Mechanische sleutels
Plaatje met sleutelnummer
■Aan boord van een vliegtuig
Zorg ervoor dat u aan boord van een vliegtuig
niet op de toetsen van de elektronische sleu-
tel drukt. Zorg ervoor dat de toetsen niet per
ongeluk ingedrukt kunnen worden als u de
elektronische sleutel in bijvoorbeeld een tas
hebt opgeborgen. Bij het indrukken van de
toetsen kan de elektronische sleutel radiogol-
ven uitzenden die de bediening van het vlieg-
tuig kunnen beïnvloeden.
■Leegraken batterij elektronische sleutel
●De standaard levensduur van de batterij is
1 - 2 jaar.
●Als de batterij bijna leeg is, klinkt een waar-
schuwingssignaal in de auto en wordt er
een melding weergegeven op het multi-
informatiedisplay als het hybridesysteem
wordt uitgeschakeld.
●Schakel de energiebespaarmodus van de
elektronische sleutel in om te voorkomen
dat de batterij van de elektronische sleutel leegraakt wanneer deze gedurende lan-
gere tijd niet wordt gebruikt. (
Blz. 194)
●Omdat de elektronische sl eutel altijd radio-
golven ontvangt, raakt de batterij ook ont-
laden wanneer de elektronische sleutel
niet wordt gebruikt. De volgende sympto-
men geven aan dat de batterij van de elek-
tronische sleutel mogelijk ontladen is.
Vervang de batterij indien nodig.
• Het Smart entry-systeem met startknop of de afstandsbediening werkt niet.
• Het detectiegebied wordt kleiner.
• Het ledcontrolelampje in de sleutel gaat niet branden.
U kunt zelf de batterij vervangen ( Blz. 507).
Aangezien echter de el ektronische sleutel
beschadigd zou kunnen raken, raden wij u
aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Houd, om de levensduur van de batterij
niet nodeloos te bekor ten, de elektronische
sleutel op een afstand van minimaal 1 m
van de volgende elektrische apparaten
met een magnetisch veld:
• Televisietoestellen
• Computers
• Mobiele telefoons, draadloze telefoons en batterijladers
• Tafellampen
• Inductiekookplaten
■Als er een melding met betrekking tot
de status van de elektronische sleutel
of de stand van het contact, enz. wordt
weergegeven
Om te voorkomen dat de elektronische sleu-
tel in de auto wordt opgesloten, de auto wordt
achtergelaten terwijl u de elektronische sleu-
tel bij u hebt en het contact niet UIT is gezet,
andere inzittenden per ongeluk de sleutel
mee naar buiten nemen, enz. wordt op het
multi-informatiedisplay mogelijk een melding
weergegeven die de gebruiker vraagt de sta-
tus van de elektronische sleutel of de stand
van het contact te bevestigen. Volg in zo'n
geval de instructies op het display onmiddel-
lijk op.
Sleutels
Soorten sleutels
A
B
C
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 148 Wednesday, July 29, 2020 9:01 AM

149
3
3-1. Informatie over sleutels
Voordat u gaat rijden
■Als “Key Battery Low Replace Key Bat-
tery” (sleutelbatterij leeg, vervang sleu-
telbatterij) wordt weergegeven op het
multi-informatiedisplay
De batterij van de elektronische sleutel is
(bijna) leeg. Vervang de batterij van de elek-
tronische sleutel. ( Blz. 507)
■Batterij vervangen
 Blz. 507
■Bevestiging van het aantal geregis-
treerde sleutels
Het aantal al geregistreerde sleutels kan wor-
den bevestigd. Neem voor meer informatie
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Als “A New Key has been Registered
Contact Your Dealer for Details” (Er is
een nieuwe sleutel geregistreerd. Neem
voor meer informatie contact op met uw
dealer) wordt weergegeven op het
multi-informatiedisplay
Deze melding wordt weergegeven elke keer
dat het bestuurdersportier wordt geopend als
de portieren van buitenaf worden ontgren-
deld gedurende ongeveer 10 dagen nadat er
een nieuwe elektronische sleutel is geregis-
treerd.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige als de melding wordt weergege-
ven, maar u geen nieuwe elektronische sleu-
tel hebt geregistreerd, om te controleren of er
een onbekende elektronische sleutel (anders
dan de sleutels die u in uw bezit hebt) is
geregistreerd.
OPMERKING
■Voorkomen van beschadiging van de
sleutel
●Laat de sleutels niet vallen, stel ze niet
bloot aan sterke schokken en buig ze
niet.
●Stel de sleutels niet langdurig bloot aan
hoge temperaturen.
●Voorkom dat de sleutels nat worden en
reinig ze niet in een ultrasoon reini-
gingsbad of iets dergelijks.
●Bevestig geen metaalhoudende of mag-
netische voorwerpen aan de sleutels en
houd de sleutels uit de buurt van derge-
lijke voorwerpen.
●Haal de sleutels niet uit elkaar.
●Plak geen stickers o.i.d. op het opper-
vlak van de elektronische sleutels.
●Houd de sleutels uit de buurt van appa-
raten die magnetische velden opwek-
ken, bijvoorbeeld te levisietoestellen,
audiosystemen en inductiekookplaten.
●Houd de sleutels uit de buurt van medi-
sche apparatuur, zoals laagfrequente
therapeutische uitrusting en therapeuti-
sche apparaten met microgolven, en
zorg ervoor dat u de sleutels niet bij u
draagt als u medische hulp ontvangt.
■De elektronische sleutel bij u dragen
Houd de elektronische sleutel altijd ten
minste 10 cm uit de buurt van ingescha-
kelde elektrische apparaten. Radiogolven
die worden uitgezonden door elektrische
apparaten die zich minder dan 10 cm van
de elektronische sleutel vandaan bevin-
den, kunnen de correcte werking van de
sleutel hinderen.
■In geval van storingen in het Smart
entry-systeem met startknop of
andere problemen met de sleutel
 Blz. 569
■Wanneer u een elektronische sleutel
verliest
 Blz. 568
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 149 Wednesday, July 29, 2020 9:01 AM
