3084-3. Bedienen van verlichting en ruitenwissers
Zet om de verlichting weer in te schakelen
het contact AAN of zet de lichtschakelaar een
keer in stand en daarna weer in stand of .
■Zoemer verlichting
Er klinkt een zoemer als het contact in stand
ACC of UIT wordt gezet en het bestuurders-
portier wordt geopend terwijl de verlichting is
ingeschakeld.
■Automatische verticale koplampverstel-
ling
De koplamphoogte wordt automatisch gere-
geld op basis van het aant al passagiers in de
auto en de mate van belading om verblinding
van andere weggebruikers door de koplam-
pen te voorkomen.
■Energiebesparende functie 12V-accu
 Type A
Om te voorkomen dat de 12V-accu van de
auto ontladen raakt wanneer de koplampen
en/of de achterlichten aan zijn terwijl het con-
tact UIT wordt gezet, schakelt de energiebe-
sparende functie van de 12V-accu alle
verlichting na ongeveer 20 minuten automa-
tisch uit.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de 12V-
accu eenmaal uitgesc hakeld en vervolgens
weer geactiveerd. Alle verlichting gaat 20
minuten nadat de energiebesparende functie
van de 12V-accu weer is geactiveerd auto-
matisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
 Type B
Om te voorkomen dat de 12V-accu van de
auto ontladen raakt wanneer de lichtschake-
laar in de stand staat terwijl het contact
UIT wordt gezet, schakelt de energiebespa-
rende functie van de 12V-accu alle verlichting
na ongeveer 20 minuten automatisch uit.
Onder de volgende omstandigheden wordt
de energiebesparende functie van de 12V-
accu eenmaal uitgesc hakeld en vervolgens weer geactiveerd. Alle verlichting gaat 20
minuten nadat de energiebesparende functie
van de 12V-accu weer is geactiveerd auto-
matisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of
gesloten
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsen-
sor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 600)
1 Druk bij ingeschakelde koplampen
de hendel van u af om het grootlicht
in te schakelen.
Door de hendel weer in de middenstand te
zetten, wordt het grootlicht weer uitgescha-
keld.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat de verlichting niet langer ingescha-
keld dan noodzakelijk is als het hybride-
systeem niet in werking is.
Inschakelen van het grootlicht
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 308 Wednesday, July 29, 2020 9:01 AM

317
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
4
Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door de hendel naar voren te duwen treden
de ruitenwissers en -sproeiers in werking.
De ruitenwisser maakt automatisch een aan-
tal wisbewegingen nadat de sproeier in wer-
king is getreden.
■De achterruitenwisser en -sproeier kun-
nen worden bediend als
Het contact AAN staat.
■Als er geen ruitensproeiervloeistof op
de ruit terechtkomt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer, als dat
het geval is, of de sproeierkop niet verstopt
is.
■Aan het openen van de achterklep
gekoppelde onderbreking van de wer-
king van de achterruitenwisser
Als de achterruitenwisser in werking is en bij
stilstaande auto de achterklep wordt
geopend, wordt de werking van de achterrui-
tenwisser onderbroken om te voorkomen dat
iemand in de buurt van de auto natgespetterd
wordt. Als de achterklep wordt gesloten,
wordt de werking van de achterruitenwisser
hervat.
*
*
: Deze instellingen moeten aan de persoon- lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Aan de achteruitversnelling gekoppelde
werking van de achterruitenwisser
Als de selectiehendel in stand R wordt gezet
terwijl de ruitenwissers voor in werking zijn,
maakt de achterruitenwisser één wisslag.
■Persoonlijke voorkeursinstellingen
De instelling van de aan de achteruitversnel-
ling gekoppelde werking kan worden gewij-
zigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: Blz. 600)
OPMERKING
■Als het sproeierreservoir leeg is
Druk niet constant op de schakelaar, aan-
gezien de sproeierpomp oververhit kan
raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergel ijks. Hierdoor kan
de sproeierkop beschadigd raken.
■Voorkomen van ontlading van de
12V-accu
Laat, als het hybridesysteem is uitgescha-
keld, de ruitenwisser niet langer ingescha-
keld dan noodzakelijk is.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 317 Wednesday, July 29, 2020 9:01 AM

405
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Wanneer de afstand tussen uw auto en
metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrische golven richting de
achterzijde van de auto reflecteren, kort is
●Als er zich ronddraaiende objecten, zoals
een ventilator van een airco-unit, in de
buurt van de auto bevinden
●Als er water op de achterbumper spat of
gespoten wordt, bijvoorbeeld van een
sproeier
■Situaties waarin de Parking Support
Brake-functie (voor voertuigen die ach-
terlangs rijden) mogelijk niet goed
werkt
In bepaalde situaties, zoals de onderstaande,
signaleren de radarsensoren een object
mogelijk niet en werkt deze functie mogelijk
niet goed
●Stilstaande objecten
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is
●Als de achterbumper is bedekt met bijvoor-
beeld ijs, sneeuw of vuil
●Bij zware regenval of een andere oorzaak
waardoor er veel water op de auto terecht-
komt
●Wanneer een voertuig naast uw auto het
detectiegebied van een radarsensor blok-
keert
●Als de auto sterk naar één kant helt
●Als er uitrusting die een sensor kan hinde-
ren, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.),
fietsendrager of sneeuwploeg, is geplaatst
●Als de wielophanging is gewijzigd of als er
een andere maat banden dan voorge-
schreven is gemonteerd
●Als de voorzijde van de auto omhoog of
omlaag staat door de belading van de auto
●Als een sticker of een elektronisch onder-
deel zoals een kentekenplaat met achter-
grondverlichting (met name
fluorescerende), een mistlamp, een spat-
bordantenne of een draadloze antenne in
de buurt van een radarsensor is geplaatst
●Als de stand van een radarsensor is gewij-
zigd
●Wanneer meerdere auto's naderen met
slechts weinig ruimte tussen elke auto
●Als er een auto snel van achteren nadert
●Omstandigheden waaronder de radarsen-
sor een voertuig mogelijk niet signaleert
• Wanneer een voertuig van rechts of links achter de auto nadert terwijl u achteruitrij-
dend een bocht maakt
• Wanneer u achteruitrijdend een bocht maakt
• Bij het onder een kleine hoek achteruit uit- rijden van een parkeerplaats
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 405 Wednesday, July 29, 2020 9:01 AM

4184-6. Rijtips
4-6.Rijtips
Bij gebruik van de ECO-rijmodus kan
het koppel dat correspondeert met de
mate waarin het gaspedaal wordt inge-
trapt geleidelijker worden afgegeven
dan onder normale omstandigheden.
Bovendien wordt de werking van de air-
conditioning (verwarmen/koelen) gemi-
nimaliseerd zodat er minder brandstof
verbruikt wordt. (Blz. 406)
Milieubewust rijden is mogelijk door de
hybridesysteemindicator binnen de
Eco-zone te houden. ( Blz. 123, 129)
Zet de selectiehendel in stand D als u
moet wachten bij een verkeerslicht of
als u in druk verkeer rijdt. Selecteer
stand P wanneer de auto geparkeerd
wordt. Als u stand N gebruikt, is er
geen positief effect op het brandstofver-
bruik. In stand N werkt de benzinemo-
tor, maar kan er geen elektriciteit
worden opgewekt. Ook bij gebruik van
de airconditioning, enz. wordt het ver-
mogen van het batterijpakket (tractie-
batterij) verbruikt. 
Rijd zo vloeiend mogelijk. Voorkom
onnodig snel accelereren en hard
remmen. Wanneer geleidelijk wordt
geaccelereerd en gedecelereerd,
worden de voordelen van de elektro-
motor (tractiemotor) beter benut,
zodat het brandstofverbruik van de
benzinemotor lager is.
 Voorkom herhaaldelijk accelereren.
Herhaaldelijk accelereren put het
batterijpakket (tractiebatterij) uit
waardoor de auto meer brandstof
verbruikt. Het batterijpakket kan wor-
den opgeladen door tijdens het rij-
den het gaspedaal iets te laten
opkomen.
Rem rustig en tijdig. Er kan meer elek-
trische energie worden geregenereerd
tijdens het decelereren.
Herhaaldelijk accelereren en decelere-
ren en ook langdurig wachten bij ver-
keerslichten veroorzaakt een hoog
brandstofverbruik. Raadpleeg de ver-
keersberichten en vermijd files zo veel
mogelijk. Laat, als u in een file komt te
staan, het rempedaal geleidelijk opko-
men zodat de auto zachtjes vooruitrijdt
en vermijd overmatig gebruik van het
gaspedaal. Dit helpt het benzinever-
bruik te beperken.
Rijden met een
hybrideauto
Besteed aandacht aan de vol-
gende punten om zuinig en milieu-
vriendelijk te rijden:
Gebruik van de ECO-rijmodus
Gebruik van de
hybridesysteemindicator
Bedienen van de
selectiehendel
Bedienen van het
gaspedaal/rempedaal
Bij het remmen
Files
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 418 Wednesday, July 29, 2020 9:01 AM

4244-6. Rijtips
Neem wanneer u gaat terreinrijden de
volgende voorzorgsmaatregelen in acht
voor optimaal rijgenot en om te voorko-
men dat terreinrijden in bepaalde
gebieden niet meer wordt toegestaan:
Rijd alleen in gebieden waar off-
road-auto's mogen rijden.
 Respecteer particulier eigendom.
Vraag toestemming aan de eigenaar
voordat u een privéterrein betreedt.
 Betreed geen afgesloten gebieden.
Respecteer hekken, afsluitingen en
borden die u de toegang ontzeggen.
 Blijf op de gebaande paden. Pas, als
het nat is, uw rijtechniek aan of ga
langzamer rijden om schade aan het
terrein te voorkomen.
Terreinrijden
WAARSCHUWING
■Voorzorgsmaatregelen voor terrein-
rijden
Neem de volgende voorzorgsmaatregelen
altijd in acht om de kans op ernstig letsel
en schade aan uw auto tot een minimum
te beperken:
●Rijd voorzichtig bij terreinrijden. Neem
geen onnodige risico's door op gevaar-
lijke plaatsen te rijden.
●Pak de spaken van het stuurwiel niet
vast als u door terrein rijdt. Een plotse-
linge hobbel kan het stuurwiel ver-
draaien en uw handen verwonden.
Houd beide handen en vooral de dui-
men op de buitenkant van de stuurwiel-
rand.
●Controleer altijd de werking van de rem-
men direct na het rijden door zand,
modder, water of sneeuw.
●Controleer na het rijden door lang gras,
modder, zand, riviertjes, over stenen,
enz. of er geen gras, takken, papier,
doeken, stenen, zand, enz. aan de
onderkant is blijven hangen of vastzit.
Verwijder dergelijke onregelmatighe-
den van de onderkant van de auto. Als
met de auto wordt gereden terwijl deze
materialen onder de auto vastzitten of
blijven hangen, kan de auto kapot gaan
of kan er brand ontstaan.
●Als u over onverharde wegen of door
ruw terrein rijdt, rijd dan niet met hoge
snelheid, spring niet met de auto, maak
geen scherpe bochten, raak geen voor-
werpen, enz. Dit kan ervoor zorgen dat
u de controle over de auto verliest of
over de kop slaat, waardoor ernstig let-
sel kan ontstaan. Bovendien bestaat
dan de kans dat er kostbare schade ont-
staat aan de wielophanging en het
chassis van de auto.
OPMERKING
■Voorkomen van waterschade
Neem alle veiligheids maatregelen in acht
om er zeker van te zijn dat er geen water-
schade aan het batterijpakket (tractiebat-
terij), het hybridesysteem of andere
onderdelen ontstaat.
●Water in de motorruimte kan ernstige
schade aan het hybridesysteem veroor-
zaken. Water in het interieur kan kort-
sluiting veroorzaken in het batterijpakket
(tractiebatterij) dat zich onder de achter-
stoelen bevindt.
●Water dat in de hybridetransmissie
komt, beschadigt de transmissie. Het
controlelampje kan gaan branden en er
kan mogelijk niet met de auto gereden
worden.
●Water kan het vet van de wiellagers
spoelen, roestvorming veroorzaken en
zorgen voor storingen. Het water kan in
de hybridetransmissie terechtkomen,
waardoor de smerende eigenschappen
van de olie afnemen.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 424 Wednesday, July 29, 2020 9:01 AM

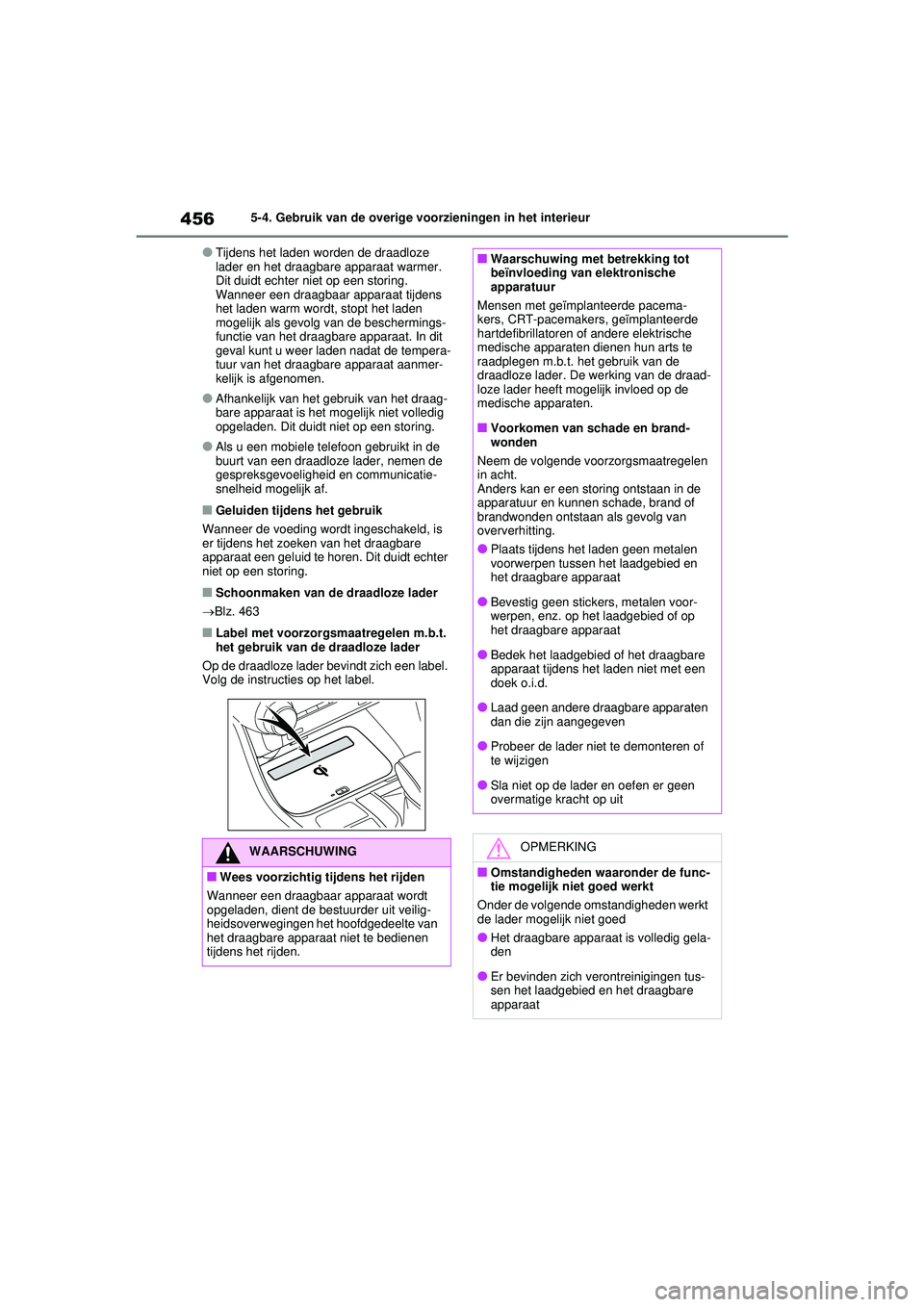

4565-4. Gebruik van de overige voorzieningen in het interieur
●Tijdens het laden worden de draadloze
lader en het draagbare apparaat warmer.
Dit duidt echter niet op een storing.
Wanneer een draagbaar apparaat tijdens
het laden warm wordt, stopt het laden
mogelijk als gevolg van de beschermings-
functie van het draagbare apparaat. In dit
geval kunt u weer laden nadat de tempera-
tuur van het draagbare apparaat aanmer-
kelijk is afgenomen.
●Afhankelijk van het gebruik van het draag-
bare apparaat is het mogelijk niet volledig
opgeladen. Dit duidt niet op een storing.
●Als u een mobiele telefoon gebruikt in de
buurt van een draadloze lader, nemen de
gespreksgevoelighei d en communicatie-
snelheid mogelijk af.
■Geluiden tijdens het gebruik
Wanneer de voeding word t ingeschakeld, is
er tijdens het zoeken van het draagbare
apparaat een geluid te horen. Dit duidt echter
niet op een storing.
■Schoonmaken van de draadloze lader
 Blz. 463
■Label met voorzorgsmaatregelen m.b.t.
het gebruik van de draadloze lader
Op de draadloze lader bevindt zich een label.
Volg de instructies op het label.
WAARSCHUWING
■Wees voorzichtig tijdens het rijden
Wanneer een draagbaar apparaat wordt
opgeladen, dient de bestuurder uit veilig-
heidsoverwegingen het hoofdgedeelte van
het draagbare apparaat niet te bedienen
tijdens het rijden.
■Waarschuwing met betrekking tot
beïnvloeding van elektronische
apparatuur
Mensen met geïmplanteerde pacema-
kers, CRT-pacemakers, geïmplanteerde
hartdefibrillatoren of andere elektrische
medische apparaten dienen hun arts te
raadplegen m.b.t. het gebruik van de
draadloze lader. De werking van de draad-
loze lader heeft mogelijk invloed op de
medische apparaten.
■Voorkomen van schade en brand-
wonden
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan er een storing ontstaan in de
apparatuur en kunnen schade, brand of
brandwonden ontstaan als gevolg van
oververhitting.
●Plaats tijdens het laden geen metalen
voorwerpen tussen het laadgebied en
het draagbare apparaat
●Bevestig geen stickers, metalen voor-
werpen, enz. op het laadgebied of op
het draagbare apparaat
●Bedek het laadgebied of het draagbare
apparaat tijdens het laden niet met een
doek o.i.d.
●Laad geen andere draagbare apparaten
dan die zijn aangegeven
●Probeer de lader niet te demonteren of
te wijzigen
●Sla niet op de lader en oefen er geen
overmatige kracht op uit
OPMERKING
■Omstandigheden waaronder de func-
tie mogelijk niet goed werkt
Onder de volgende omstandigheden werkt
de lader mogelijk niet goed
●Het draagbare apparaat is volledig gela-
den
●Er bevinden zich verontreinigingen tus-
sen het laadgebied en het draagbare
apparaat
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 456 Wednesday, July 29, 2020 9:01 AM

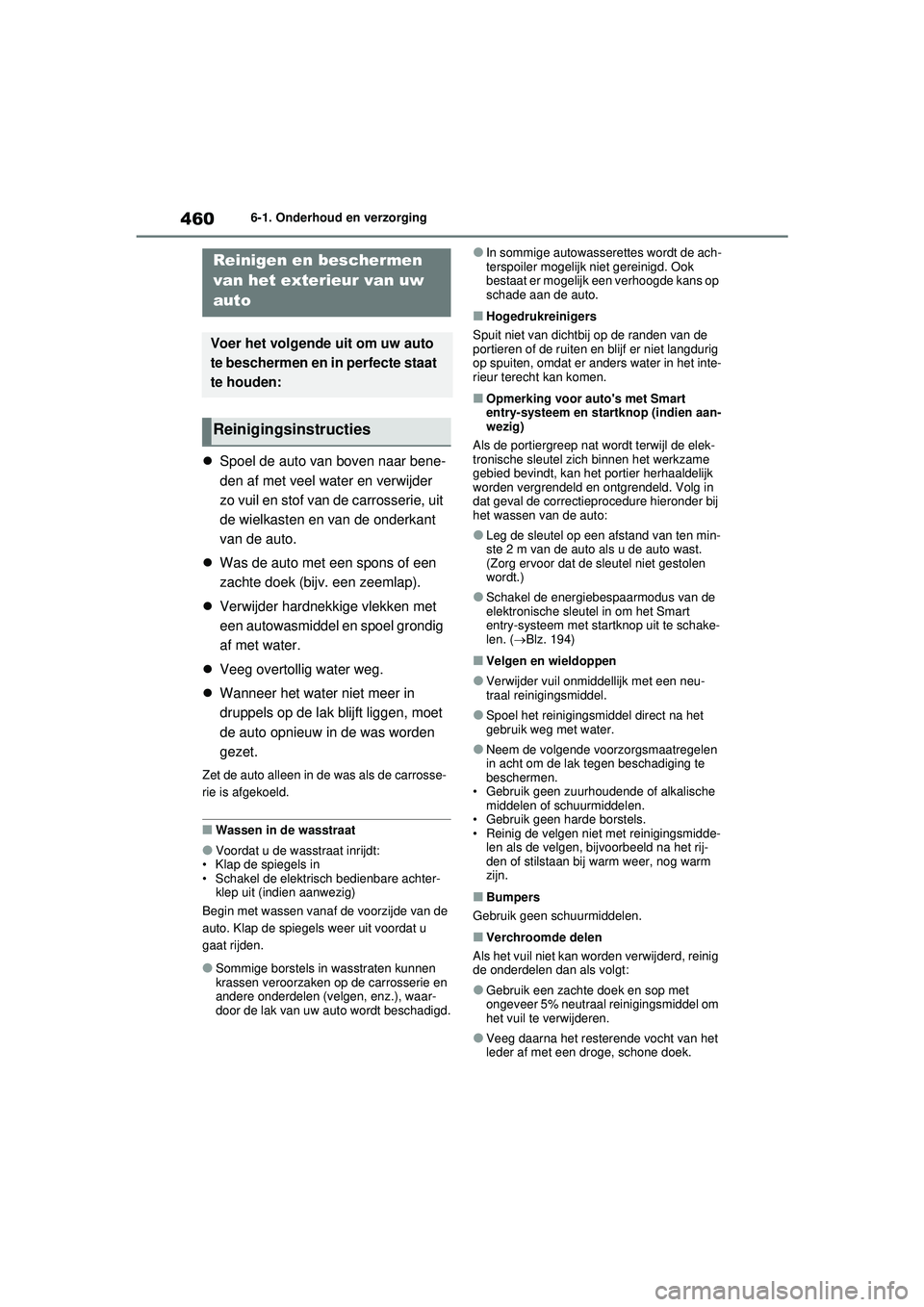

4606-1. Onderhoud en verzorging
6-1.Onderhoud en verzorging
Spoel de auto van boven naar bene-
den af met veel water en verwijder
zo vuil en stof van de carrosserie, uit
de wielkasten en van de onderkant
van de auto.
 Was de auto met een spons of een
zachte doek (bijv. een zeemlap).
 Verwijder hardnekkige vlekken met
een autowasmiddel en spoel grondig
af met water.
 Veeg overtollig water weg.
 Wanneer het water niet meer in
druppels op de lak blijft liggen, moet
de auto opnieuw in de was worden
gezet.
Zet de auto alleen in de was als de carrosse-
rie is afgekoeld.
■Wassen in de wasstraat
●Voordat u de wasstraat inrijdt:
• Klap de spiegels in
• Schakel de elektrisch bedienbare achter- klep uit (indien aanwezig)
Begin met wassen vanaf de voorzijde van de
auto. Klap de spiegels weer uit voordat u
gaat rijden.
●Sommige borstels in wasstraten kunnen
krassen veroorzaken op de carrosserie en
andere onderdelen (velgen, enz.), waar-
door de lak van uw auto wordt beschadigd.
●In sommige autowasserettes wordt de ach-
terspoiler mogelijk niet gereinigd. Ook
bestaat er mogelijk een verhoogde kans op
schade aan de auto.
■Hogedrukreinigers
Spuit niet van dichtbij op de randen van de
portieren of de ruiten en blijf er niet langdurig
op spuiten, omdat er anders water in het inte-
rieur terecht kan komen.
■Opmerking voor auto's met Smart
entry-systeem en startknop (indien aan-
wezig)
Als de portiergreep nat wordt terwijl de elek-
tronische sleutel zich binnen het werkzame
gebied bevindt, kan het portier herhaaldelijk
worden vergrendeld en ontgrendeld. Volg in
dat geval de correctieprocedure hieronder bij
het wassen van de auto:
●Leg de sleutel op een afstand van ten min-
ste 2 m van de auto als u de auto wast.
(Zorg ervoor dat de sleutel niet gestolen
wordt.)
●Schakel de energiebespaarmodus van de
elektronische sleutel in om het Smart
entry-systeem met startknop uit te schake-
len. ( Blz. 194)
■Velgen en wieldoppen
●Verwijder vuil onmiddellijk met een neu-
traal reinigingsmiddel.
●Spoel het reinigingsmiddel direct na het
gebruik weg met water.
●Neem de volgende voorzorgsmaatregelen
in acht om de lak tegen beschadiging te
beschermen.
• Gebruik geen zuurhoudende of alkalische middelen of schuurmiddelen.
• Gebruik geen harde borstels.
• Reinig de velgen niet met reinigingsmidde- len als de velgen, bijvoorbeeld na het rij-
den of stilstaan bij warm weer, nog warm
zijn.
■Bumpers
Gebruik geen schuurmiddelen.
■Verchroomde delen
Als het vuil niet kan worden verwijderd, reinig
de onderdelen dan als volgt:
●Gebruik een zachte doek en sop met
ongeveer 5% neutraal reinigingsmiddel om
het vuil te verwijderen.
●Veeg daarna het resterende vocht van het
leder af met een droge, schone doek.
Reinigen en beschermen
van het exterieur van uw
auto
Voer het volgende uit om uw auto
te beschermen en in perfecte staat
te houden:
Reinigingsinstructies
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 460 Wednesday, July 29, 2020 9:01 AM

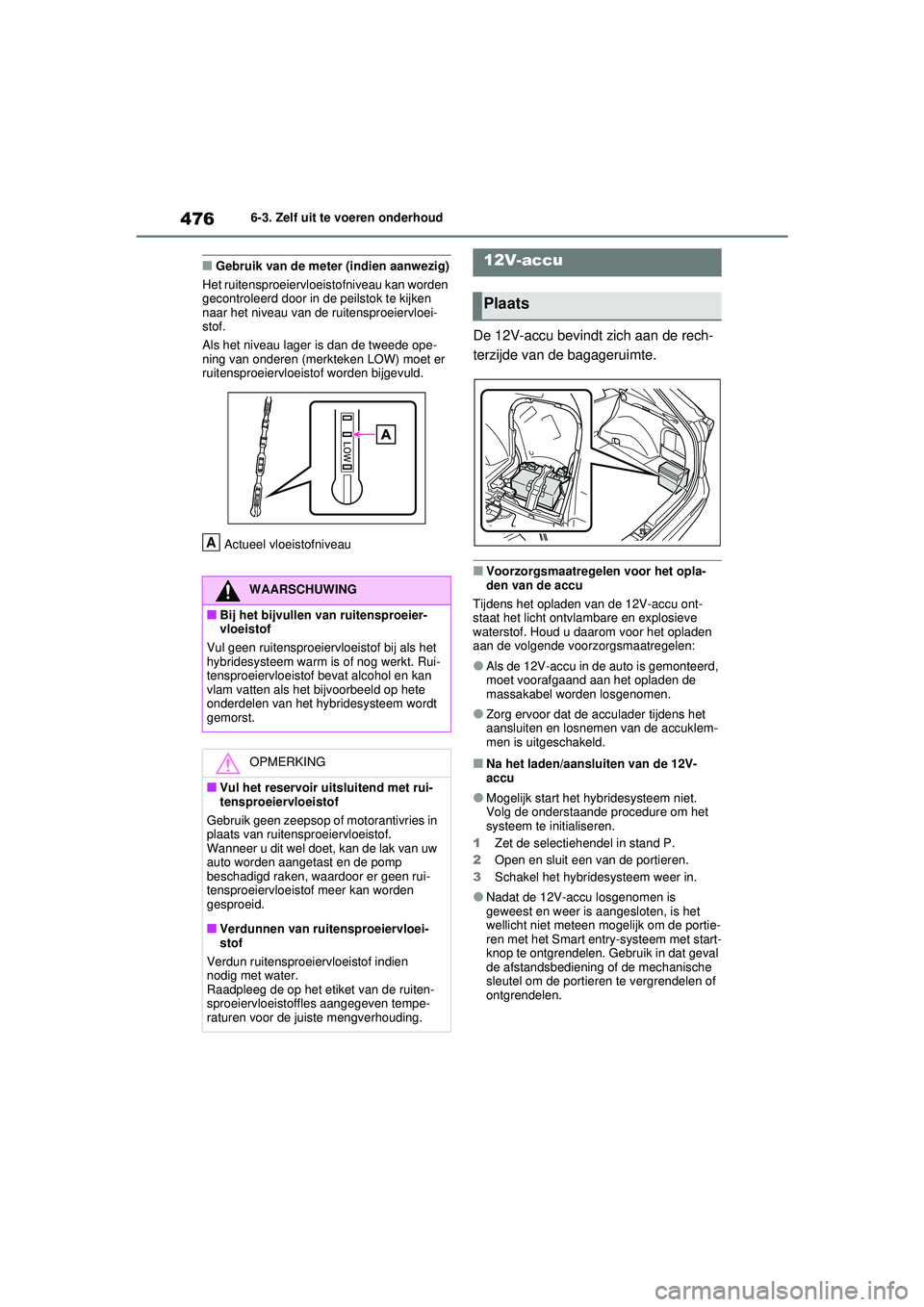

4766-3. Zelf uit te voeren onderhoud
■Gebruik van de meter (indien aanwezig)
Het ruitensproeiervloeistofniveau kan worden
gecontroleerd door in de peilstok te kijken
naar het niveau van de ruitensproeiervloei-
stof.
Als het niveau lager is dan de tweede ope-
ning van onderen (merkteken LOW) moet er
ruitensproeiervloeistof worden bijgevuld.
Actueel vloeistofniveau
De 12V-accu bevindt zich aan de rech-
terzijde van de bagageruimte.
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opladen
aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd,
moet voorafgaand aan het opladen de
massakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accuklem-
men is uitgeschakeld.
■Na het laden/aansluiten van de 12V-
accu
●Mogelijk start het hy bridesysteem niet.
Volg de onderstaande procedure om het
systeem te initialiseren.
1 Zet de selectiehendel in stand P.
2 Open en sluit een van de portieren.
3 Schakel het hybridesysteem weer in.
●Nadat de 12V-accu losgenomen is
geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de portie-
ren met het Smart entry-systeem met start-
knop te ontgrendelen. Gebruik in dat geval
de afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
ontgrendelen.
WAARSCHUWING
■Bij het bijvullen van ruitensproeier-
vloeistof
Vul geen ruitensproeiervloeistof bij als het
hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan
vlam vatten als het bijvoorbeeld op hete
onderdelen van het hybridesysteem wordt
gemorst.
OPMERKING
■Vul het reservoir uitsluitend met rui-
tensproeiervloeistof
Gebruik geen zeepsop of motorantivries in
plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw
auto worden aangetast en de pomp
beschadigd raken, waardoor er geen rui-
tensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeiervloei-
stof
Verdun ruitensproeiervloeistof indien
nodig met water.
Raadpleeg de op het etiket van de ruiten-
sproeiervloeistoffles aangegeven tempe-
raturen voor de juiste mengverhouding.
A
12V-accu
Plaats
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 476 Wednesday, July 29, 2020 9:01 AM

4906-3. Zelf uit te voeren onderhoud
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialiseerd. Laat de identifi-
catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. ( Blz. 492)
■Bij het vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( Blz. 492)
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
Plaatsen van
bandenspanningssensoren en
-zenders
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
De dop kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( Blz. 480, 494)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 490 Wednesday, July 29, 2020 9:01 AM

491
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en schakel het hybridesys-
teem uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( Blz. 589)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspanningswaarschuwings-
systeem.
3Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op . 7
Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Set Pressure”
(stel bandenspanning in). Houd ver-
volgens ingedrukt.
De melding “Setting Tire Pressure Warning
System” (bandenspanningswaarschuwings-
systeem wordt ingesteld) wordt weergege-
ven op het multi-informatiedisplay en het
waarschuwingslampje lage bandenspan-
ning knippert 3 keer.
Wanneer de melding verdwijnt, is de initiali-
satie voltooid.
■Wanneer initialiseren
Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden koud
zijn bij de initialisatie en bij het aanpassen
van de bandenspanning.
■De initialisatieprocedure
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende
keer AAN wordt gezet.
●Als u per ongeluk de initialisatie uitvoert
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer de initialisatie
opnieuw uit.
■Als de initialisatie van het bandenspan-
ningswaarschuwingssysteem niet vol-
tooid is
De initialisatie kan worden uitgevoerd in
enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en
zal het systeem niet goed werken. Laat, als
herhaalde pogingen de bandenspanning op
te slaan mislukken, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Als de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knippe-
ren.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 491 Wednesday, July 29, 2020 9:01 AM
