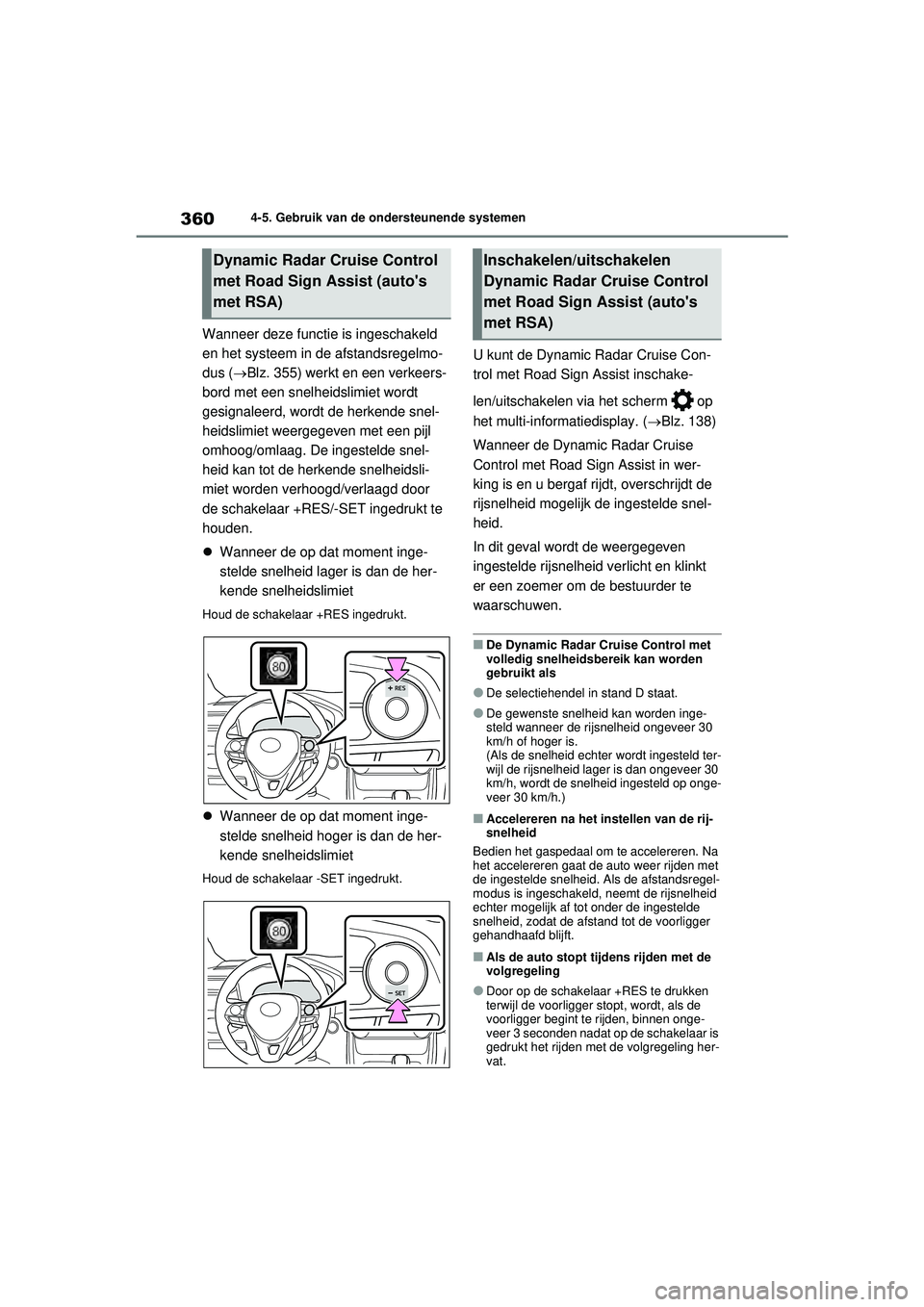

3604-5. Gebruik van de ondersteunende systemen
Wanneer deze functie is ingeschakeld
en het systeem in de afstandsregelmo-
dus (Blz. 355) werkt en een verkeers-
bord met een snelheidslimiet wordt
gesignaleerd, wordt de herkende snel-
heidslimiet weergegeven met een pijl
omhoog/omlaag. De ingestelde snel-
heid kan tot de herkende snelheidsli-
miet worden verhoogd/verlaagd door
de schakelaar +RES/-SET ingedrukt te
houden.
 Wanneer de op dat moment inge-
stelde snelheid lager is dan de her-
kende snelheidslimiet
Houd de schakelaar +RES ingedrukt.
Wanneer de op dat moment inge-
stelde snelheid hoger is dan de her-
kende snelheidslimiet
Houd de schakelaar -SET ingedrukt.
U kunt de Dynamic Radar Cruise Con-
trol met Road Sign Assist inschake-
len/uitschakelen via het scherm op
het multi-informatiedisplay. ( Blz. 138)
Wanneer de Dynamic Radar Cruise
Control met Road Sign Assist in wer-
king is en u bergaf rijdt, overschrijdt de
rijsnelheid mogelijk de ingestelde snel-
heid.
In dit geval wordt de weergegeven
ingestelde rijsnelheid verlicht en klinkt
er een zoemer om de bestuurder te
waarschuwen.
■De Dynamic Radar Cruise Control met
volledig snelheidsbereik kan worden
gebruikt als
●De selectiehendel in stand D staat.
●De gewenste snelheid kan worden inge-
steld wanneer de rijsnelheid ongeveer 30
km/h of hoger is.
(Als de snelheid echter wordt ingesteld ter-
wijl de rijsnelheid lager is dan ongeveer 30
km/h, wordt de snelheid ingesteld op onge-
veer 30 km/h.)
■Accelereren na het instellen van de rij-
snelheid
Bedien het gaspedaal om te accelereren. Na
het accelereren gaat de auto weer rijden met
de ingestelde snelheid. Als de afstandsregel-
modus is ingeschakel d, neemt de rijsnelheid
echter mogelijk af tot onder de ingestelde
snelheid, zodat de afstand tot de voorligger
gehandhaafd blijft.
■Als de auto stopt tijdens rijden met de
volgregeling
●Door op de schakelaar +RES te drukken
terwijl de voorligger stopt, wordt, als de
voorligger begint te rijden, binnen onge-
veer 3 seconden nadat op de schakelaar is
gedrukt het rijden met de volgregeling her-
vat.
Dynamic Radar Cruise Control
met Road Sign Assist (auto's
met RSA)Inschakelen/uitschakelen
Dynamic Radar Cruise Control
met Road Sign Assist (auto's
met RSA)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 360 Wednesday, July 29, 2020 9:01 AM

361
4
4-5. Gebruik van de ondersteunende systemen
Rijden
●Als de voorligger binnen 3 seconden nadat
uw auto is gestopt begint te rijden, wordt
het rijden met de volgregeling hervat.
■Automatisch uitschakelen van de
afstandsregelmodus
De afstandsregelmodus wordt automatisch
uitgeschakeld in de volgende situaties.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●De sensor kan niet goed signaleren omdat
hij ergens door bedekt is.
●Pre Crash Brake-functie is geactiveerd.
●De parkeerrem is geactiveerd.
●De auto wordt door het systeem stilgezet
op een steile helling.
●Als de auto door het systeem is stilgezet,
wordt het volgen van de voorligger in de
volgende gevallen niet hervat:
• De bestuurder draagt geen veiligheidsgor- del.
• Het bestuurdersportier wordt geopend.
• De auto heeft ongeveer 3 minuten stilge- staan.
Als de afstandsregelmodus om een andere
dan de hierboven genoemde redenen auto-
matisch uitgeschakeld wordt, kan er een sto-
ring in het systeem aanwezig zijn. Neem
contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Automatisch uitschakelen van de con-
stante-snelheidsregelmodus
De constante-snelheidsregelmodus wordt
automatisch uitgeschak eld in de volgende
situaties:
●Actuele rijsnelheid zakt tot meer dan onge-
veer 16 km/h onder de ingestelde rijsnel-
heid.
●Werkelijke rijsnelheid zakt onder ongeveer
30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
●Pre Crash Brake-func tie is geactiveerd.
Als de constante-snel heidsregelmodus om
een andere dan de hierboven genoemde
redenen automatisch uitgeschakeld wordt,
kan er een storing in het systeem aanwezig
zijn. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■De Dynamic Radar Cruise Control met
Road Sign Assist (auto's met RSA)
werkt mogelijk niet goed wanneer
De Dynamic Radar Cruise Control met Road
Sign Assist werkt mogelij k niet goed in situa-
ties waarbij de RSA mogelijk niet goed werkt
of niet goed signaleert ( Blz. 351). Contro-
leer daarom, wanneer u deze functie
gebruikt, het weergegeven verkeersbord met
de snelheidslimiet.
In de onderstaande gevallen wordt de inge-
stelde snelheid mogelijk niet gewijzigd in de
herkende snelheidslimiet door het ingedrukt
houden van de schakelaar +RES/-SET:
●Als er geen informatie over de snelheidsli-
miet beschikbaar is
●Wanneer de herkende snelheidslimiet
gelijk is aan de i ngestelde snelheid
●Wanneer de herkende snel heidslimiet bui-
ten het snelheidsbereik van het Dynamic
Radar Cruise Control-systeem ligt
■Werking van de remmen
Er kan een geluid van de remmen hoorbaar
zijn en de reactie van het rempedaal kan ver-
anderen, maar dit duidt niet op een storing.
■Waarschuwingsmeldingen en zoemers
voor de Dynamic Radar Cruise Control
met volledig snelheidsbereik
Waarschuwingsmeldingen en zoemers wor-
den gebruikt om een systeemstoring aan te
geven of om de bestuurder te informeren dat
hij tijdens het rijden extra moet opletten. Lees
de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aan-
wijzingen op. ( Blz. 329, 543)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 361 Wednesday, July 29, 2020 9:01 AM

3624-5. Gebruik van de ondersteunende systemen
■Omstandigheden waarin de sensor
voorliggers mogelijk niet op de juiste
manier signaleert
Bedien in onderstaande gevallen en afhanke-
lijk van de omstandigheden het rempedaal
wanneer het systeem onvoldoende decele-
reert of bedien het gaspedaal wanneer moet
worden geaccelereerd.
Omdat de sensor deze voertuigen wellicht
niet op de juiste manier signaleert, wordt er
mogelijk geen naderingswaarschuwing
(  Blz. 358) gegeven.
●Auto's die plotseling voor u invoegen
●Auto's die met lage snelheden rijden
●Auto's die niet op dezelfde rijstrook rijden
●Voertuigen met een relatief kleine achter-
zijde (aanhangwagens zonder lading, enz.)
●Motorfietsen die op dezelfde rijstrook rijden
●Als door omringend verkeer opgeworpen
water of sneeuw de signalering door de
sensor hindert
●Als de achterzijde van de auto ver ingezakt
is (omdat er zware lading in de bagage-
ruimte vervoerd wordt, enz.)
●De voorligger heeft een extreem grote
bodemvrijheid
■Omstandigheden waaronder de
afstandsregelmodus mogelijk niet goed
werkt
Bedien indien nodig in onderstaande geval-
len het rempedaal (of, afhankelijk van de situ-
atie, het gaspedaal).
Doordat de sensor voorliggers mogelijk niet
op de juiste manier signaleert, werkt het sys-
teem mogelijk niet goed.
●Als de weg erg bochtig is of de rijstroken
erg smal zijn
●Als u veelvuldig stuurcorrecties moet uit-
voeren of frequent van rijstrook wisselt
●Als uw voorligger plotseling decelereert
●Als u op een weg rijdt die wordt omgeven
door een constructie, zoals in een tunnel of
op een ijzeren brug
●Als de rijsnelheid afneemt tot de ingestelde
snelheid na acceleratie van de auto door
intrappen van het gaspedaal.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 362 Wednesday, July 29, 2020 9:01 AM

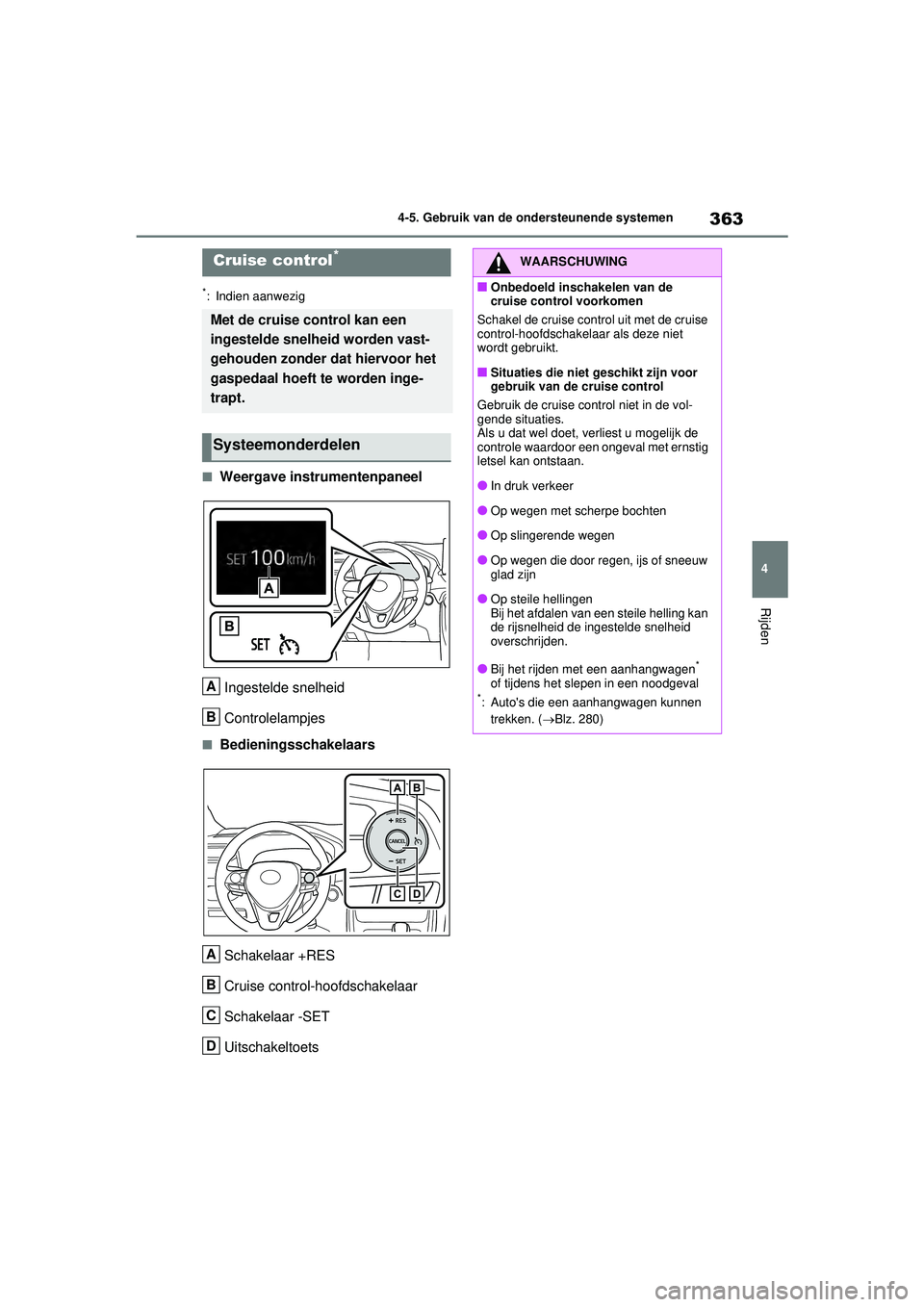

363
4
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
■Weergave instrumentenpaneel
Ingestelde snelheid
Controlelampjes
■BedieningsschakelaarsSchakelaar +RES
Cruise control-hoofdschakelaar
Schakelaar -SET
Uitschakeltoets
Cruise control*
Met de cruise control kan een
ingestelde snelheid worden vast-
gehouden zonder dat hiervoor het
gaspedaal hoeft te worden inge-
trapt.
Systeemonderdelen
A
B
A
B
C
D
WAARSCHUWING
■Onbedoeld inschakelen van de
cruise control voorkomen
Schakel de cruise control uit met de cruise
control-hoofdschakelaar als deze niet
wordt gebruikt.
■Situaties die niet geschikt zijn voor
gebruik van de cruise control
Gebruik de cruise control niet in de vol-
gende situaties.
Als u dat wel doet, verliest u mogelijk de
controle waardoor een ongeval met ernstig
letsel kan ontstaan.
●In druk verkeer
●Op wegen met scherpe bochten
●Op slingerende wegen
●Op wegen die door regen, ijs of sneeuw
glad zijn
●Op steile hellingen
Bij het afdalen van een steile helling kan
de rijsnelheid de ingestelde snelheid
overschrijden.
●Bij het rijden met een aanhangwagen*
of tijdens het slepen in een noodgeval
*: Auto's die een aanhangwagen kunnen
trekken. ( Blz. 280)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 363 Wednesday, July 29, 2020 9:01 AM

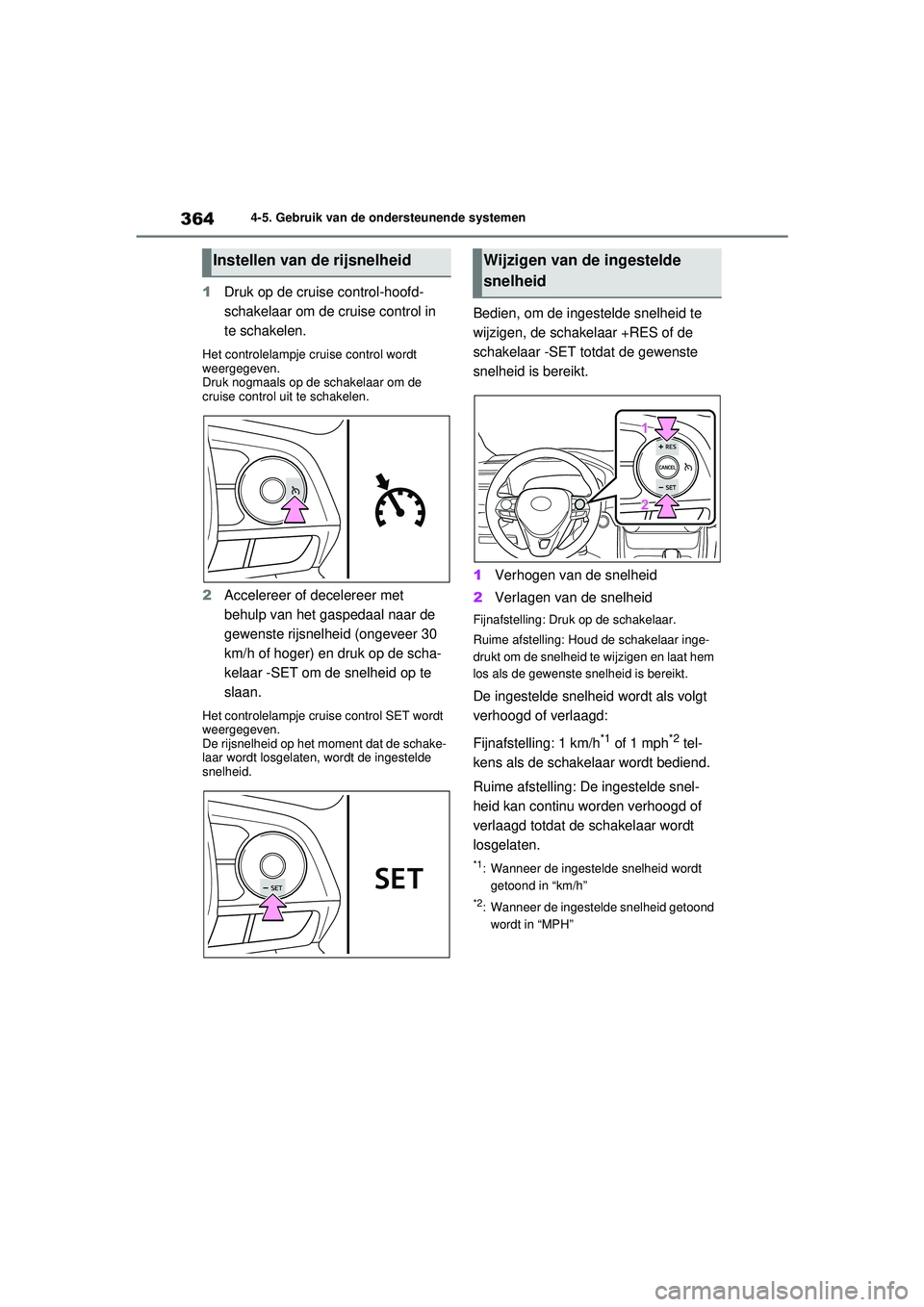

3644-5. Gebruik van de ondersteunende systemen
1Druk op de cruise control-hoofd-
schakelaar om de cruise control in
te schakelen.
Het controlelampje cruise control wordt
weergegeven.
Druk nogmaals op de schakelaar om de
cruise control uit te schakelen.
2Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste rijsnelheid (ongeveer 30
km/h of hoger) en druk op de scha-
kelaar -SET om de snelheid op te
slaan.
Het controlelampje cruise control SET wordt
weergegeven.
De rijsnelheid op het moment dat de schake-
laar wordt losgelaten, wordt de ingestelde
snelheid.
Bedien, om de ingestelde snelheid te
wijzigen, de schakelaar +RES of de
schakelaar -SET totdat de gewenste
snelheid is bereikt.
1Verhogen van de snelheid
2 Verlagen van de snelheid
Fijnafstelling: Druk op de schakelaar.
Ruime afstelling: Houd de schakelaar inge-
drukt om de snelheid te wijzigen en laat hem
los als de gewenste snelheid is bereikt.
De ingestelde snelheid wordt als volgt
verhoogd of verlaagd:
Fijnafstelling: 1 km/h
*1 of 1 mph*2 tel-
kens als de schakelaar wordt bediend.
Ruime afstelling: De ingestelde snel-
heid kan continu worden verhoogd of
verlaagd totdat de schakelaar wordt
losgelaten.
*1: Wanneer de ingestelde snelheid wordt getoond in “km/h”
*2: Wanneer de ingestelde snelheid getoond wordt in “MPH”
Instellen van de rijsnelheidWijzigen van de ingestelde
snelheid
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 364 Wednesday, July 29, 2020 9:01 AM

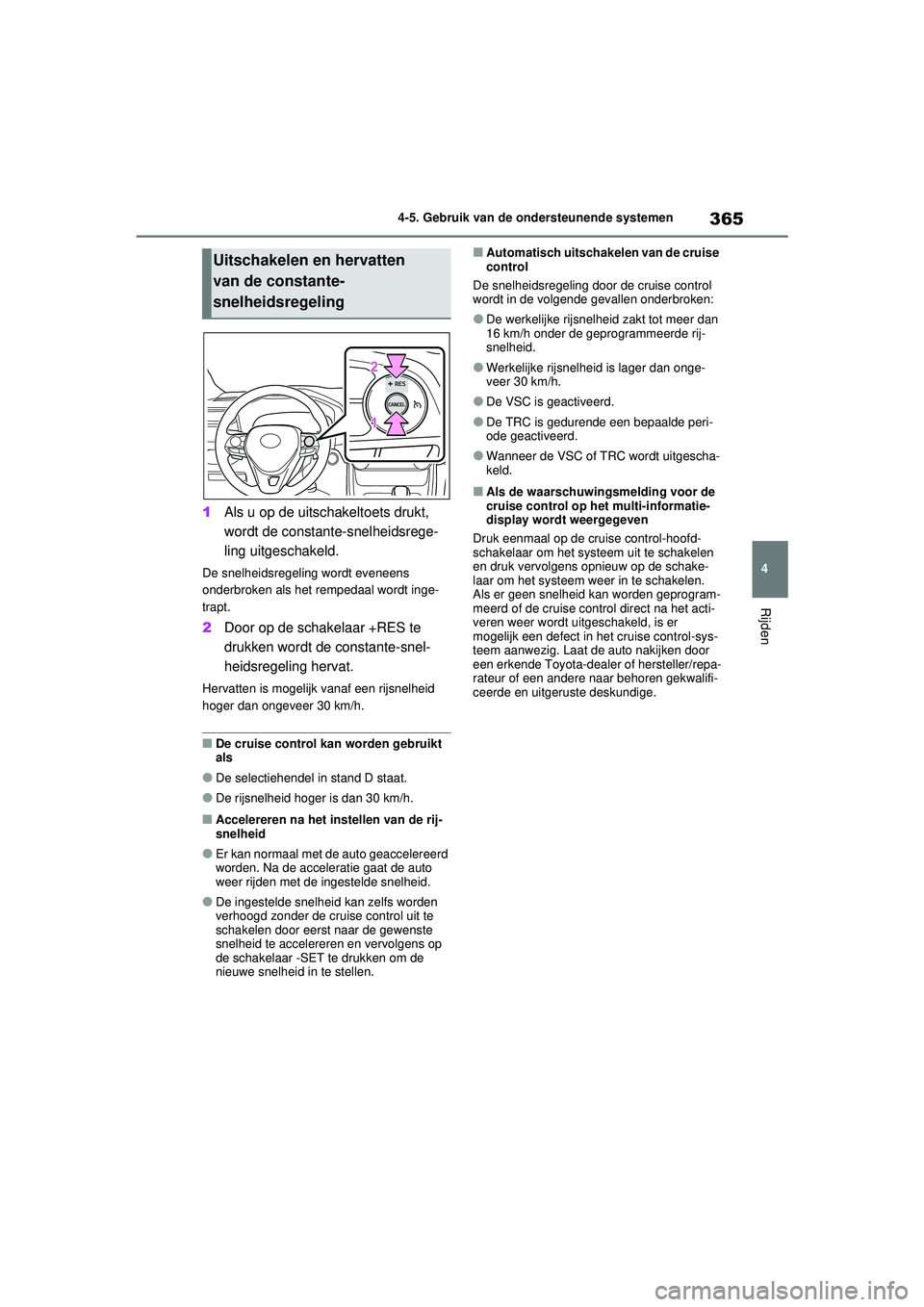

365
4
4-5. Gebruik van de ondersteunende systemen
Rijden
1
Als u op de uitschakeltoets drukt,
wordt de constante-snelheidsrege-
ling uitgeschakeld.
De snelheidsregeling wordt eveneens
onderbroken als het rempedaal wordt inge-
trapt.
2Door op de schakelaar +RES te
drukken wordt de constante-snel-
heidsregeling hervat.
Hervatten is mogelijk vanaf een rijsnelheid
hoger dan ongeveer 30 km/h.
■De cruise control kan worden gebruikt
als
●De selectiehendel in stand D staat.
●De rijsnelheid hoger is dan 30 km/h.
■Accelereren na het instellen van de rij-
snelheid
●Er kan normaal met de auto geaccelereerd
worden. Na de acceleratie gaat de auto
weer rijden met de ingestelde snelheid.
●De ingestelde snelheid kan zelfs worden
verhoogd zonder de cruise control uit te
schakelen door eerst naar de gewenste
snelheid te accelereren en vervolgens op
de schakelaar -SET te drukken om de
nieuwe snelheid in te stellen.
■Automatisch uitschakelen van de cruise
control
De snelheidsregeling door de cruise control
wordt in de volgende gevallen onderbroken:
●De werkelijke rijsnelheid zakt tot meer dan
16 km/h onder de geprogrammeerde rij-
snelheid.
●Werkelijke rijsnelheid is lager dan onge-
veer 30 km/h.
●De VSC is geactiveerd.
●De TRC is gedurende een bepaalde peri-
ode geactiveerd.
●Wanneer de VSC of TRC wordt uitgescha-
keld.
■Als de waarschuwingsmelding voor de
cruise control op het multi-informatie-
display wordt weergegeven
Druk eenmaal op de cruise control-hoofd-
schakelaar om het systeem uit te schakelen
en druk vervolgens opnieuw op de schake-
laar om het systeem weer in te schakelen.
Als er geen snelheid kan worden geprogram-
meerd of de cruise control direct na het acti-
veren weer wordt uitgeschakeld, is er
mogelijk een defect in het cruise control-sys-
teem aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Uitschakelen en hervatten
van de constante-
snelheidsregeling
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 365 Wednesday, July 29, 2020 9:01 AM

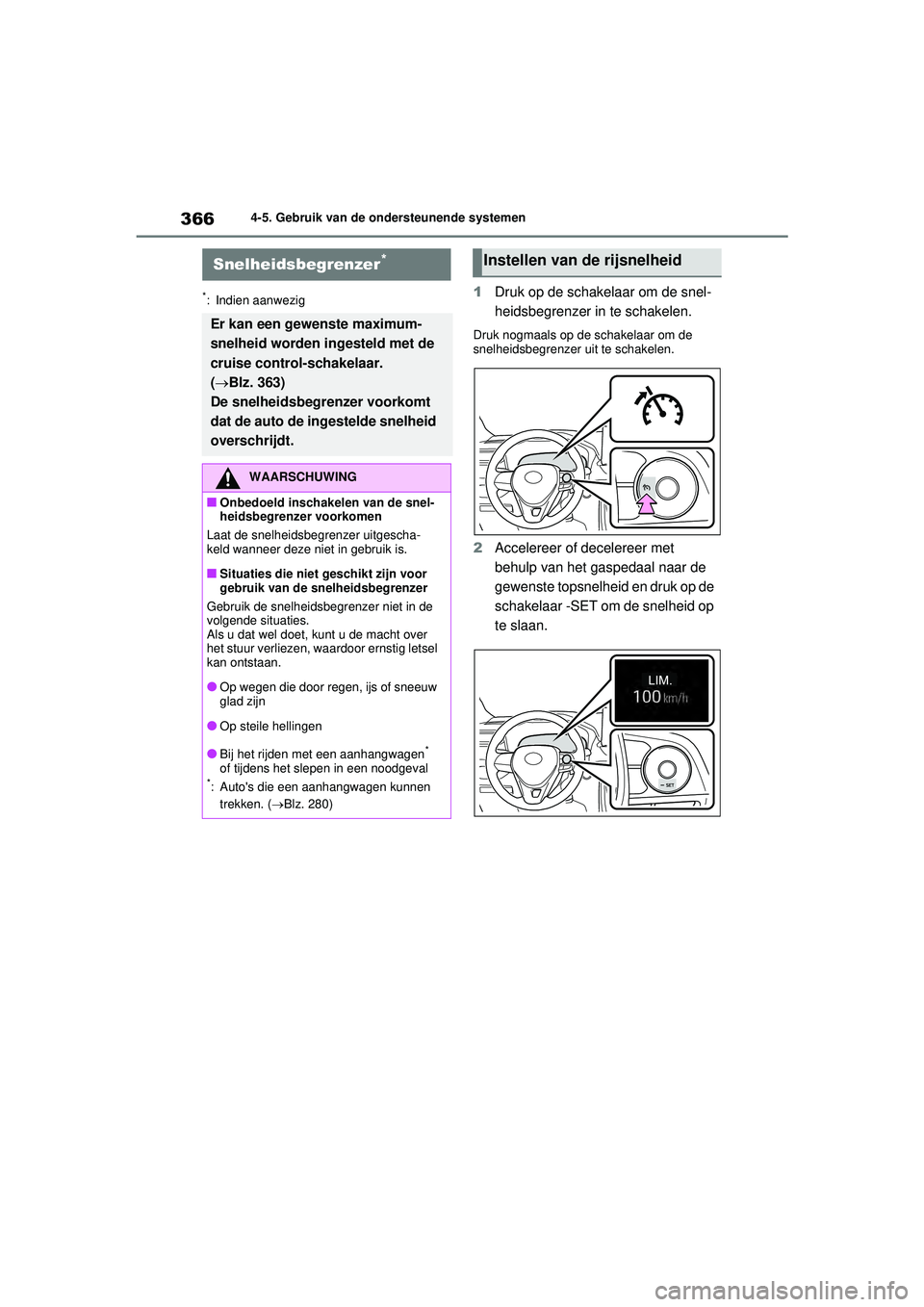

3664-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig1Druk op de schakelaar om de snel-
heidsbegrenzer in te schakelen.
Druk nogmaals op de schakelaar om de
snelheidsbegrenzer uit te schakelen.
2Accelereer of decelereer met
behulp van het gaspedaal naar de
gewenste topsnelheid en druk op de
schakelaar -SET om de snelheid op
te slaan.
Snelheidsbegrenzer*
Er kan een gewenste maximum-
snelheid worden ingesteld met de
cruise control-schakelaar.
(Blz. 363)
De snelheidsbegrenzer voorkomt
dat de auto de ingestelde snelheid
overschrijdt.
WAARSCHUWING
■Onbedoeld inschakelen van de snel-
heidsbegrenzer voorkomen
Laat de snelheidsbegrenzer uitgescha-
keld wanneer deze niet in gebruik is.
■Situaties die niet geschikt zijn voor
gebruik van de snelheidsbegrenzer
Gebruik de snelheidsbegrenzer niet in de
volgende situaties.
Als u dat wel doet, kunt u de macht over
het stuur verliezen, waardoor ernstig letsel
kan ontstaan.
●Op wegen die door regen, ijs of sneeuw
glad zijn
●Op steile hellingen
●Bij het rijden met een aanhangwagen*
of tijdens het slepen in een noodgeval
*: Auto's die een aanhangwagen kunnen
trekken. ( Blz. 280)
Instellen van de rijsnelheid
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 366 Wednesday, July 29, 2020 9:01 AM

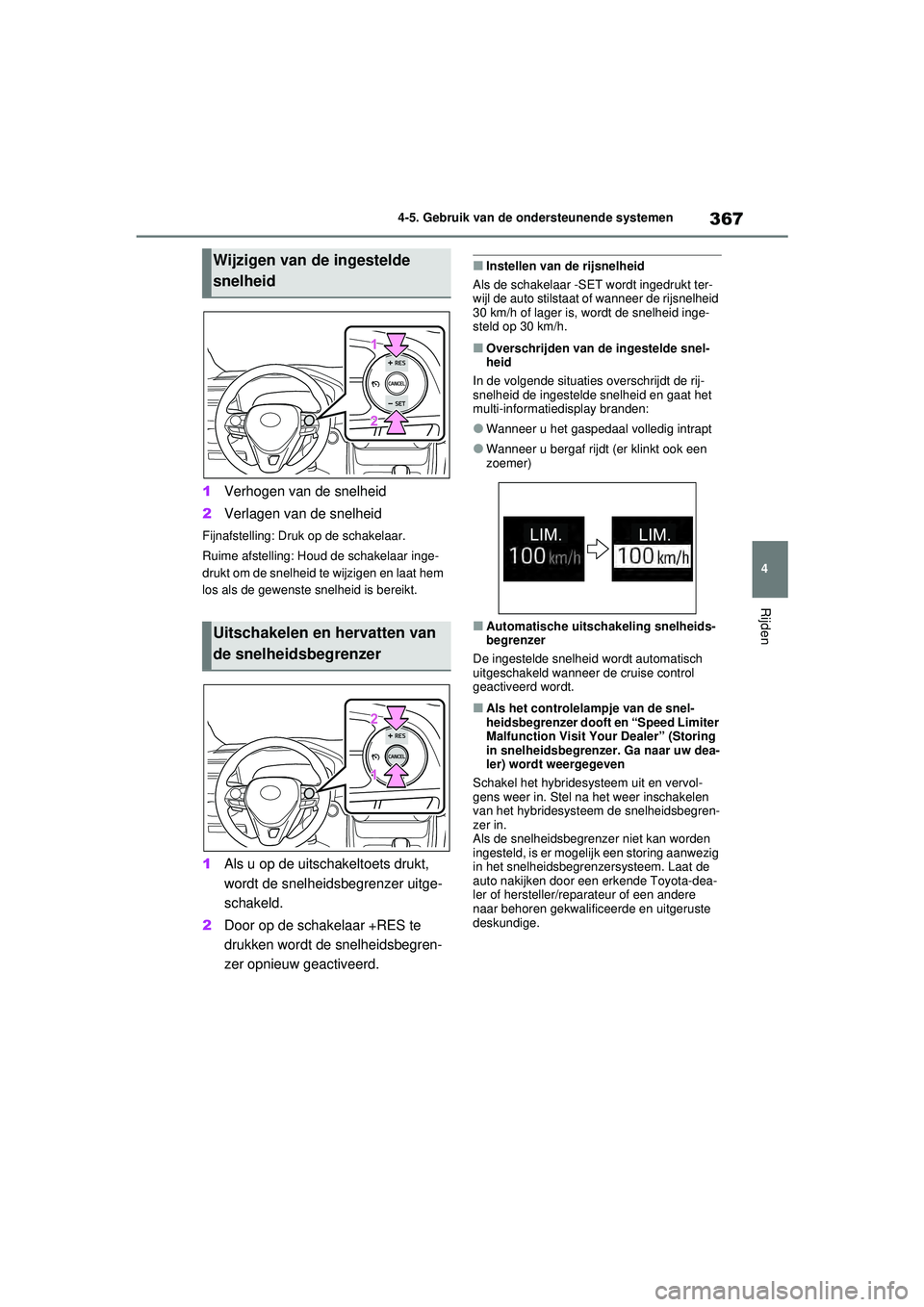

367
4
4-5. Gebruik van de ondersteunende systemen
Rijden
1
Verhogen van de snelheid
2 Verlagen van de snelheid
Fijnafstelling: Druk op de schakelaar.
Ruime afstelling: Houd de schakelaar inge-
drukt om de snelheid te wijzigen en laat hem
los als de gewenste snelheid is bereikt.
1 Als u op de uitschakeltoets drukt,
wordt de snelheidsbegrenzer uitge-
schakeld.
2 Door op de schakelaar +RES te
drukken wordt de snelheidsbegren-
zer opnieuw geactiveerd.
■Instellen van de rijsnelheid
Als de schakelaar -SET wordt ingedrukt ter-
wijl de auto stilstaat of wanneer de rijsnelheid
30 km/h of lager is, wordt de snelheid inge-
steld op 30 km/h.
■Overschrijden van de ingestelde snel-
heid
In de volgende situaties overschrijdt de rij-
snelheid de ingestelde snelheid en gaat het
multi-informatiedisplay branden:
●Wanneer u het gaspedaal volledig intrapt
●Wanneer u bergaf rijdt (er klinkt ook een
zoemer)
■Automatische uitschakeling snelheids-
begrenzer
De ingestelde snelhei d wordt automatisch
uitgeschakeld wanneer de cruise control
geactiveerd wordt.
■Als het controlelampje van de snel-
heidsbegrenzer dooft en “Speed Limiter
Malfunction Visit Your Dealer” (Storing
in snelheidsbegrenzer. Ga naar uw dea-
ler) wordt weergegeven
Schakel het hybridesysteem uit en vervol-
gens weer in. Stel na het weer inschakelen
van het hybridesyst eem de snelheidsbegren-
zer in.
Als de snelheidsbegrenz er niet kan worden
ingesteld, is er mogeli jk een storing aanwezig
in het snelheidsbegrenzersysteem. Laat de
auto nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
Wijzigen van de ingestelde
snelheid
Uitschakelen en hervatten van
de snelheidsbegrenzer
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 367 Wednesday, July 29, 2020 9:01 AM

3684-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
Multi-informatiedisplay
In-/uitschakelen van de BSM-functie/RCTA.
Indicatoren in buitenspiegel
BSM-functie:
Wanneer een auto wordt gesignaleerd in de
dode hoek van de buitenspiegels of van ach-
teren snel de dode hoek nadert, gaat de
indicator in de buitenspiegel aan die zijde
branden. Als de richtingaanwijzerschake-
BSM (Blind Spot Monitor)*
De Blind Spot Monitor is een sys-
teem met 2 functies:
De BSM-functie (Blind Spot Moni-
tor)
Helpt de bestuurder bij het nemen
van een beslissing als van rijstrook
wordt gewisseld
 RCTA (Rear Crossing Traffic
Alert) (indien aanwezig)
Helpt de bestuurder bij het achteruit-
rijden
Deze functies maken gebruik van
dezelfde sensoren.
WAARSCHUWING
■Waarschuwingen met betrekking tot
het gebruik van de BSM-functie
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De BSM-functie is een aanvullende functie
die de bestuurder er attent op maakt dat er
zich een auto in de dode hoek van de bui-
tenspiegels bevindt of snel van achteren
nadert richting dode hoek. Vertrouw niet
alleen op de BSM-functie. De functie kan
niet beoordelen of u veilig van rijstrook
kunt wisselen. Wanneer u alleen op de
functie vertrouwt, kan dit leiden tot een
ongeval met ernstig letsel tot gevolg.
Aangezien het systeem onder bepaalde
omstandigheden mogelijk niet goed werkt,
dient de bestuurder altijd zelf de veiligheid
te controleren.
■Waarschuwingen met betrekking tot
het gebruik van de RCTA
De bestuurder is zelf verantwoordelijk voor
een veilig rijgedrag. Rijd altijd veilig en
houd rekening met de omgeving.
De RCTA is slechts een aanvullende func-
tie die de bestuurder waarschuwt wanneer
er een auto van rechts of links achter de
auto nadert. Aangezien de RCTA onder
bepaalde omstandigheden mogelijk niet
goed werkt, dient de bestuurder altijd zelf
visueel de veiligheid te controleren.
Wanneer u te veel op deze functie ver-
trouwt, kan dit leiden tot een ongeval met
ernstig letsel tot gevolg.
Systeemonderdelen
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 368 Wednesday, July 29, 2020 9:01 AM

369
4
4-5. Gebruik van de ondersteunende systemen
Rijden
laar wordt bediend in de richting van de zijde
waar een auto wordt gesignaleerd, gaat de
indicator in de buitenspiegel knipperen.
RCTA:
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, gaan de
indicatoren in beide buitenspiegels knippe-
ren.
Controlelampje BSM/controlelampje
RCTA OFF
Als de Blind Spot Monitor wordt ingescha-
keld, gaat het controlelampje BSM branden.
Wanneer de RCTA wordt uitgeschakeld,
gaat het controlelampje RCTA OFF bran-
den.
Weergave monitorscherm (alleen
RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, wordt het
RCTA-icoon (
Blz. 380) voor de desbetref-
fende zijde weergegeven.
RCTA-zoemer (alleen RCTA)
Wanneer een auto wordt gesignaleerd die
van rechts of links achter nadert, klinkt er
een zoemer vanachter de achterstoel.
De BSM-functie en de RCTA kunnen
worden ingeschakeld/uitgeschakeld via
het scherm van het multi-informa-
tiedisplay. ( Blz. 138)
■Zichtbaarheid van de indicatoren in de
buitenspiegels
Mogelijk zijn de indicatoren in de buitenspie-
gels bij fel zonlicht niet goed te zien.
■Hoorbaarheid van de RCTA-zoemer
De RCTA-zoemer komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het
volume van het audiosysteem hoog staat.
■Wanneer “Blind Spot Monitor Unavaila-
ble” (Blind Spot Monitor niet beschik-
baar), “Rear Cross Traffic Alert
Unavailable” (Rear Cross Traffic Alert
niet beschikbaar) of “RCTA Unavaila-
ble” (RCTA niet beschikbaar) wordt
weergegeven op het multi-informatie-
display
De sensorspanning is niet in orde of water,
sneeuw, modder, enz. hopen zich mogelijk
op in de buurt rondom de sensor in de ach-
terbumper. ( Blz. 377)
Wanneer het water, de sneeuw, de modder,
enz. rondom de sensor worden verwijderd,
moet het systeem weer normaal gaan wer-
ken.
Ook werkt mogelijk de sensor niet normaal bij
extreem warm of koud weer.
■Wanneer “Blind Spot Monitor System
Malfunction Visit Your Dealer” (Storing
in Blind Spot Monitor. Ga naar uw dea-
ler), “Rear Cross Traffic Alert Malfunc-
tion Visit Your Dealer” (Storing in Rear
Cross Traffic Alert. Ga naar uw dealer)
of “RCTA Malfunction Visit Your Dea-
ler” (Storing in RCTA. Ga naar uw dea-
ler) op het multi-informatiedisplay
wordt weergegeven
Er zit mogelijk een storing in de sensor of de
sensor is niet goed uitgelijnd. Laat de auto
nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. ( Blz. 138)In-/uitschakelen van de
BSM-functie/RCTA
C
D
E
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 369 Wednesday, July 29, 2020 9:01 AM
