TOYOTA RAV4 HYBRID 2021 Instructieboekje (in Dutch)

3204-5. Gebruik van de ondersteunende systemen
4-5.Gebruik van de ondersteunende systemen
*: Indien aanwezig
■PCS (Pre-Crash Safety-systeem)
Blz. 331
■LTA (Lane Tracing Assist)
Blz. 339
■AHB (Automatic High Beam)
Blz. 309
■RSA (Road Sign Assist) (indien
aanwezig)
Blz. 348
■Dynamic Radar Cruise Control
met volledig snelheidsbereik
Blz. 352 Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de
werking van de ondersteunende syste-
men.
Radarsensor
Camera voor
Toyota Safety Sense*
Toyota Safety Sense bestaat uit
de volgende ondersteunende sys-
temen en draagt bij aan een vei-
lige en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
WAARSCHUWING
■Voorkomen van storingen in de
radarsensor
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de radarsensor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 320 Wednesday, July 29, 2020 9:01 AM

321
4
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
●Houd de radarsensor en de afdekking
van de radarsensor altijd schoon.
Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ont-
staan.
●Bevestig geen accessoires, (doorzich-
tige) stickers of andere zaken op de
radarsensor, de afdekking van de radar-
sensor of het omliggende gebied.
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper
is blootgesteld aan krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Wijzig of spuit de radarsensor of de kap
van de radarsensor niet.
●In de volgende gevallen moet de radar-
sensor opnieuw worden gekalibreerd.
Neem voor meer informatie contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
A
B
• Als de radarsensor of de grille is verwij- derd en geplaatst of vervangen
• Als de voorbumper is vervangen
■Storingen in de camera voor voorko-
men
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de camera voor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit al s deze vuil is of als
er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers
voor worden verwijderd van het
gedeelte van de voorruit vóór de
camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de
camera voor is geplaatst vuil is.
●Bevestig geen voorwerpen, zoals (door-
zichtige) stickers e.d. op de buitenzijde
van de voorruit vóór de camera voor
(het grijze gebied in de afbeelding).
Vanaf de bovenzijde van de voorruit
tot ongeveer 1 cm onder de onderzijde
van de camera voor
Ongeveer 20 cm (ongeveer 10 cm
naar links en rechts vanuit het midden
van de camera voor)
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 321 Wednesday, July 29, 2020 9:01 AM

3224-5. Gebruik van de ondersteunende systemen

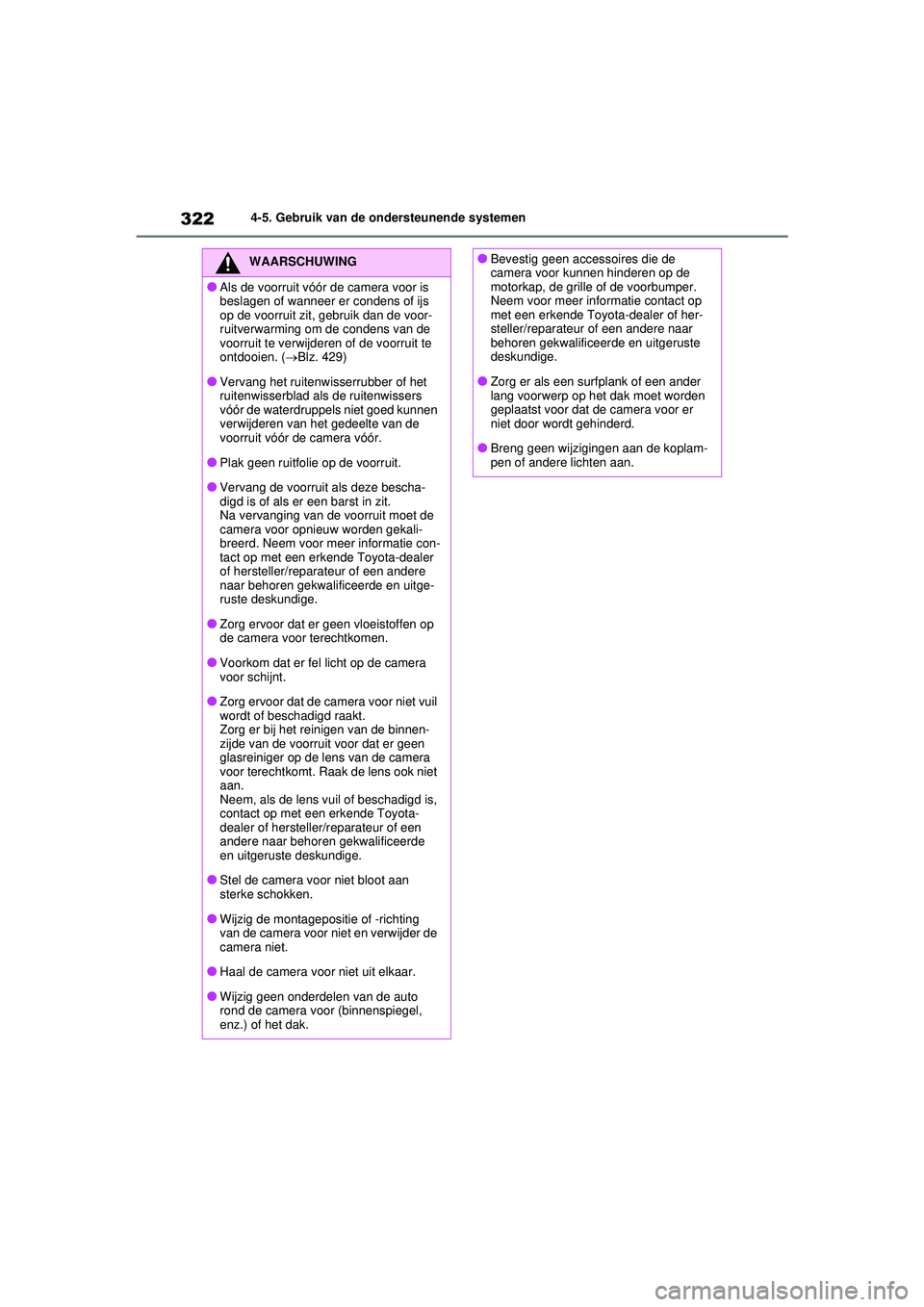

WAARSCHUWING
●Als de voorruit vóór de camera voor is
beslagen of wanneer er condens of ijs
op de voorruit zit, gebruik dan de voor-
ruitverwarming om de condens van de
voorruit te verwijderen of de voorruit te
ontdooien. (Blz. 429)
●Vervang het ruitenwisserrubber of het
ruitenwisserblad als de ruitenwissers
vóór de waterdruppels niet goed kunnen
verwijderen van het gedeelte van de
voorruit vóór de camera vóór.
●Plak geen ruitfolie op de voorruit.
●Vervang de voorruit als deze bescha-
digd is of als er een barst in zit.
Na vervanging van de voorruit moet de
camera voor opnieuw worden gekali-
breerd. Neem voor meer informatie con-
tact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.
●Zorg ervoor dat er geen vloeistoffen op
de camera voor terechtkomen.
●Voorkom dat er fel licht op de camera
voor schijnt.
●Zorg ervoor dat de camera voor niet vuil
wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnen-
zijde van de voorruit voor dat er geen
glasreiniger op de lens van de camera
voor terechtkomt. Raak de lens ook niet
aan.
Neem, als de lens vuil of beschadigd is,
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Stel de camera voor niet bloot aan
sterke schokken.
●Wijzig de montagepositie of -richting
van de camera voor niet en verwijder de
camera niet.
●Haal de camera voor niet uit elkaar.
●Wijzig geen onderdelen van de auto
rond de camera voor (binnenspiegel,
enz.) of het dak.
●Bevestig geen accessoires die de
camera voor kunnen hinderen op de
motorkap, de grille of de voorbumper.
Neem voor meer informatie contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Zorg er als een surfplank of een ander
lang voorwerp op het dak moet worden
geplaatst voor dat de camera voor er
niet door wordt gehinderd.
●Breng geen wijzigingen aan de koplam-
pen of andere lichten aan.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 322 Wednesday, July 29, 2020 9:01 AM

323
4
4-5. Gebruik van de ondersteunende systemen
Rijden

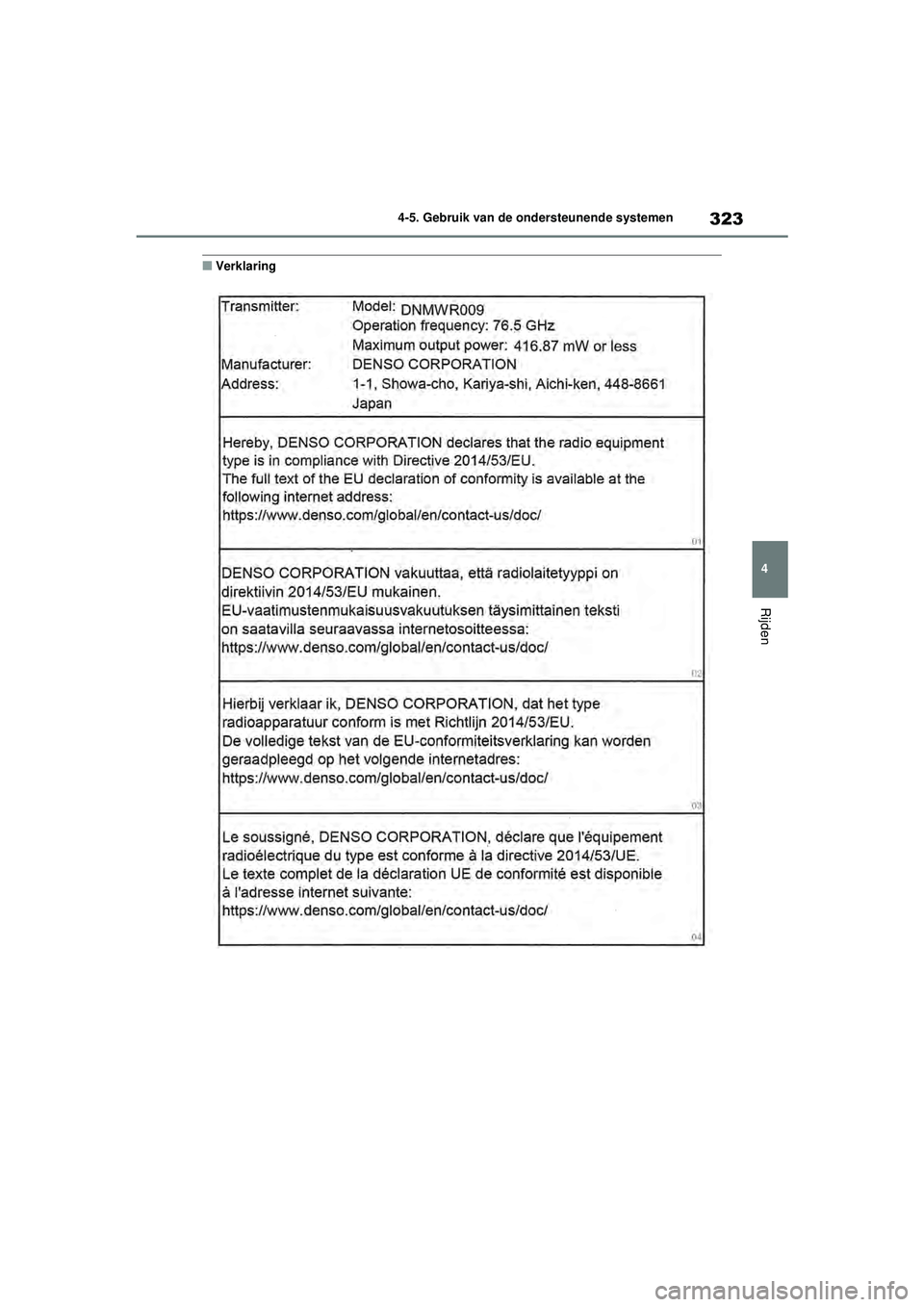

■Verklaring
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
323 Wednesday, July 29, 2020 9:01 AM

3244-5. Gebruik van de ondersteunende systemen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 324 Wednesday, July 29, 2020 9:01 AM

325
4
4-5. Gebruik van de ondersteunende systemen
Rijden
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
325 Wednesday, July 29, 2020 9:01 AM

3264-5. Gebruik van de ondersteunende systemen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 326 Wednesday, July 29, 2020 9:01 AM

327
4
4-5. Gebruik van de ondersteunende systemen
Rijden
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
327 Wednesday, July 29, 2020 9:01 AM

3284-5. Gebruik van de ondersteunende systemen
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 328 Wednesday, July 29, 2020 9:01 AM

329
4
4-5. Gebruik van de ondersteunende systemen
Rijden


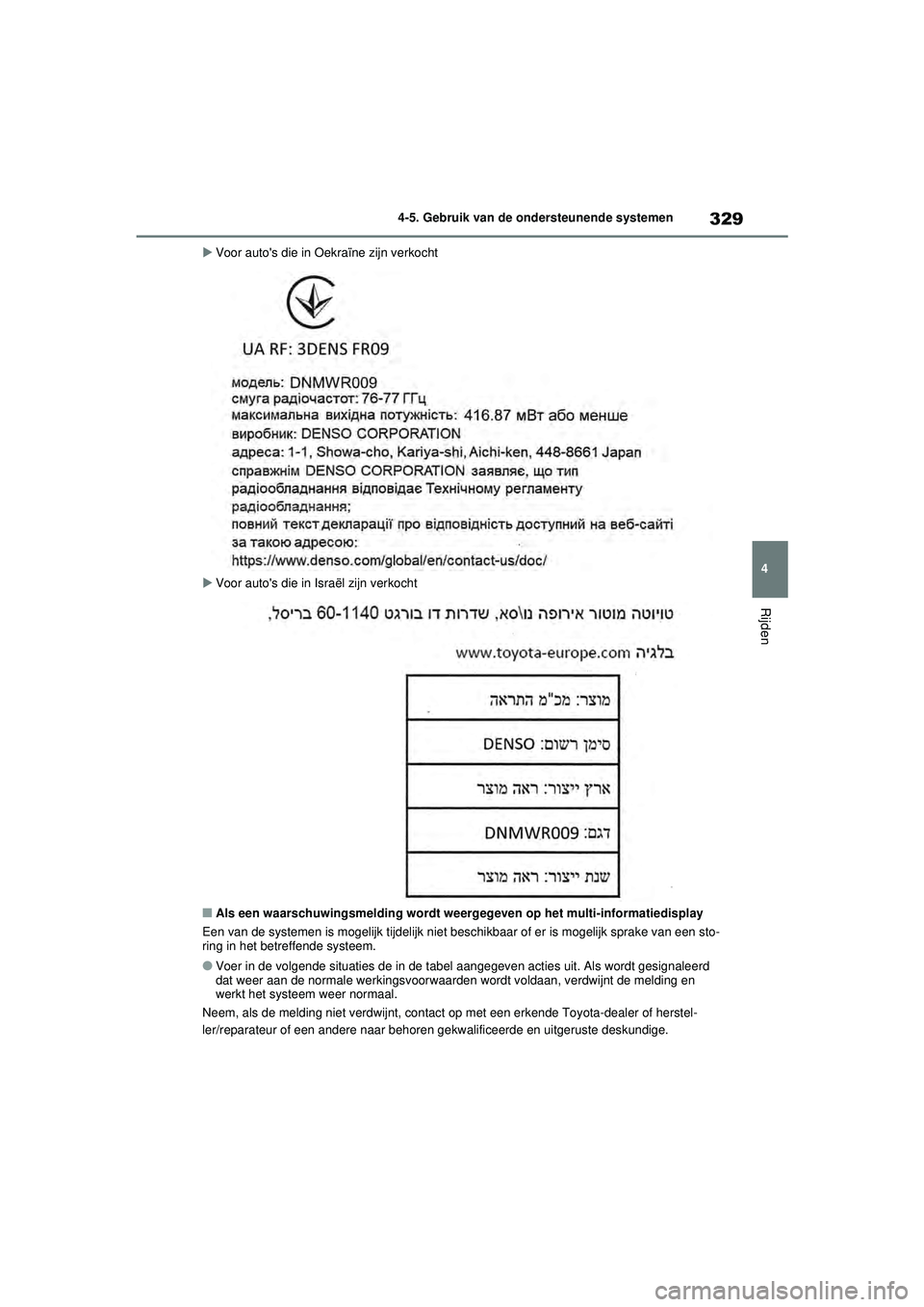

Voor auto's die in Oekraïne zijn verkocht
 Voor auto's die in Israël zijn verkocht
■Als een waarschuwingsmelding wordt weerge geven op het multi-informatiedisplay
Een van de systemen is mogelijk tijdelijk niet beschikbaar of er is mogelijk sprake van een sto-
ring in het betreffende systeem.
●Voer in de volgende situaties de in de t abel aangegeven acties uit. Als wordt gesignaleerd
dat weer aan de normale werkingsvoorwaarden wordt voldaan, verdwijnt de melding en
werkt het systeem weer normaal.
Neem, als de melding niet verdwijnt, contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren ge kwalificeerde en uitgeruste deskundige.
