TOYOTA RAV4 HYBRID 2021 Instructieboekje (in Dutch)

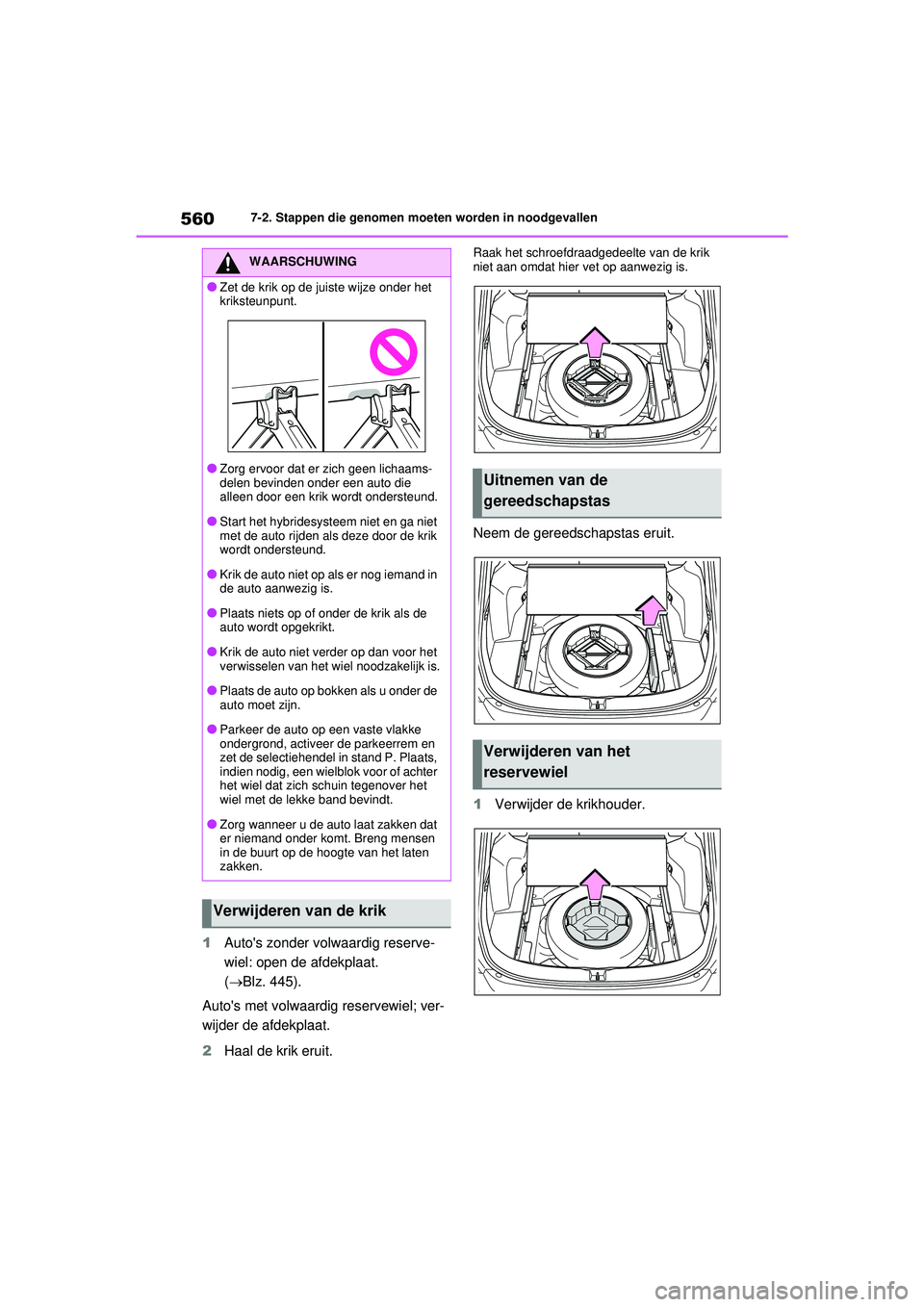

5607-2. Stappen die genomen moeten worden in noodgevallen
1Auto's zonder volwaardig reserve-
wiel: open de afdekplaat.
(Blz. 445).
Auto's met volwaardig reservewiel; ver-
wijder de afdekplaat.
2 Haal de krik eruit.
Raak het schroefdraadgedeelte van de krik
niet aan omdat hier vet op aanwezig is.
Neem de gereedschapstas eruit.
1Verwijder de krikhouder.
WAARSCHUWING
●Zet de krik op de juiste wijze onder het
kriksteunpunt.
●Zorg ervoor dat er zich geen lichaams-
delen bevinden onder een auto die
alleen door een krik wordt ondersteund.
●Start het hybridesysteem niet en ga niet
met de auto rijden als deze door de krik
wordt ondersteund.
●Krik de auto niet op als er nog iemand in
de auto aanwezig is.
●Plaats niets op of onder de krik als de
auto wordt opgekrikt.
●Krik de auto niet verder op dan voor het
verwisselen van het wi el noodzakelijk is.
●Plaats de auto op bokken als u onder de
auto moet zijn.
●Parkeer de auto op een vaste vlakke
ondergrond, activeer de parkeerrem en
zet de selectiehendel in stand P. Plaats,
indien nodig, een wielblok voor of achter
het wiel dat zich schuin tegenover het
wiel met de lekke band bevindt.
●Zorg wanneer u de auto laat zakken dat
er niemand onder komt. Breng mensen
in de buurt op de hoogte van het laten
zakken.
Verwijderen van de krik
Uitnemen van de
gereedschapstas
Verwijderen van het
reservewiel
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 560 Wednesday, July 29, 2020 9:01 AM

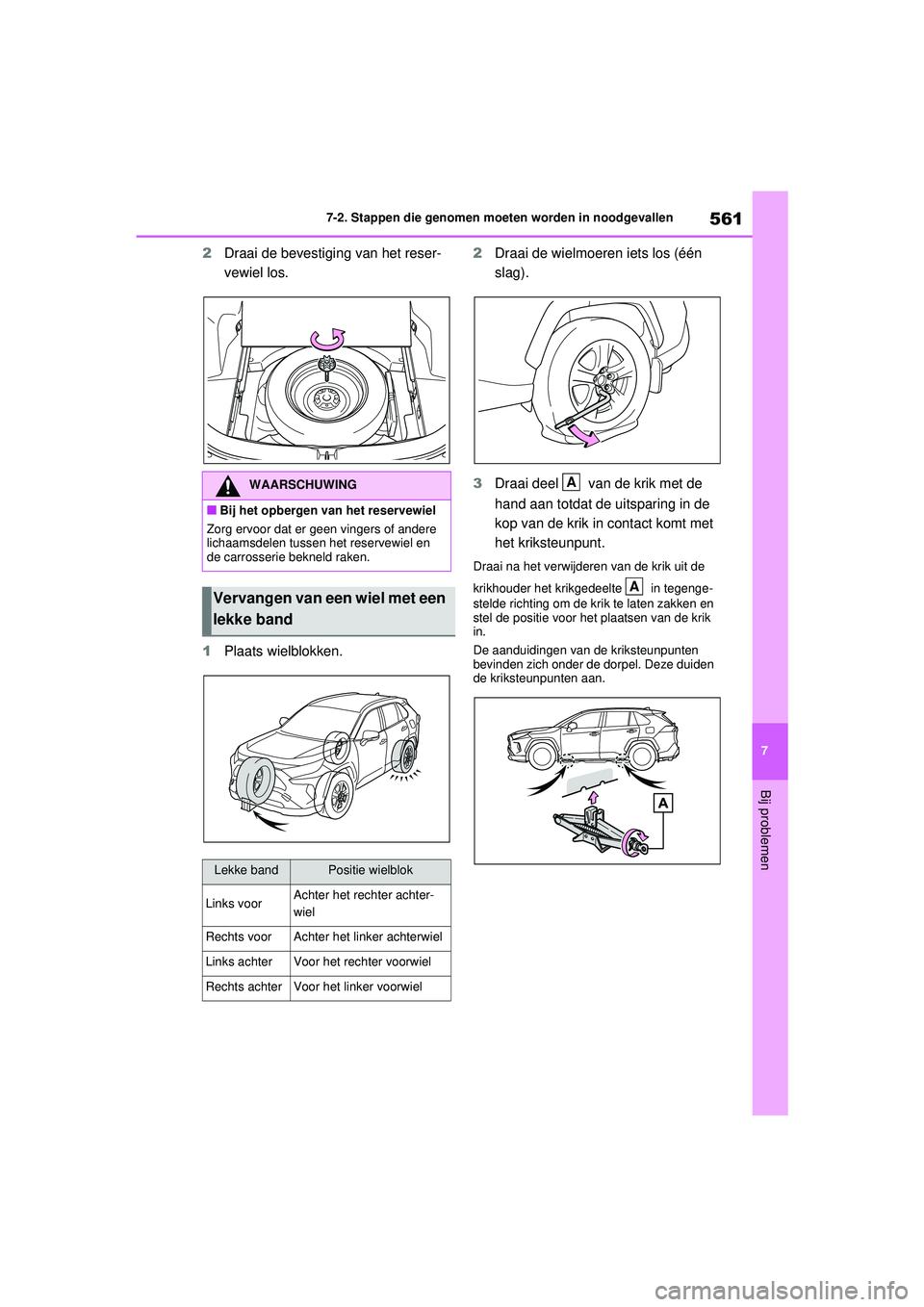

561
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
2
Draai de bevestiging van het reser-
vewiel los.
1 Plaats wielblokken. 2
Draai de wielmoeren iets los (één
slag).
3 Draai deel van de krik met de
hand aan totdat de uitsparing in de
kop van de krik in contact komt met
het kriksteunpunt.
Draai na het verwijderen van de krik uit de
krikhouder het krikgedeelte in tegenge-
stelde richting om de krik te laten zakken en
stel de positie voor het plaatsen van de krik
in.
De aanduidingen van de kriksteunpunten
bevinden zich onder de dorpel. Deze duiden
de kriksteunpunten aan.
WAARSCHUWING
■Bij het opbergen van het reservewiel
Zorg ervoor dat er geen vingers of andere
lichaamsdelen tussen het reservewiel en
de carrosserie bekneld raken.
Vervangen van een wiel met een
lekke band
Lekke bandPositie wielblok
Links voorAchter het rechter achter-
wiel
Rechts voorAchter het linker achterwiel
Links achterVoor het rechter voorwiel
Rechts achterVoor het linker voorwiel
A
A
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 561 Wednesday, July 29, 2020 9:01 AM

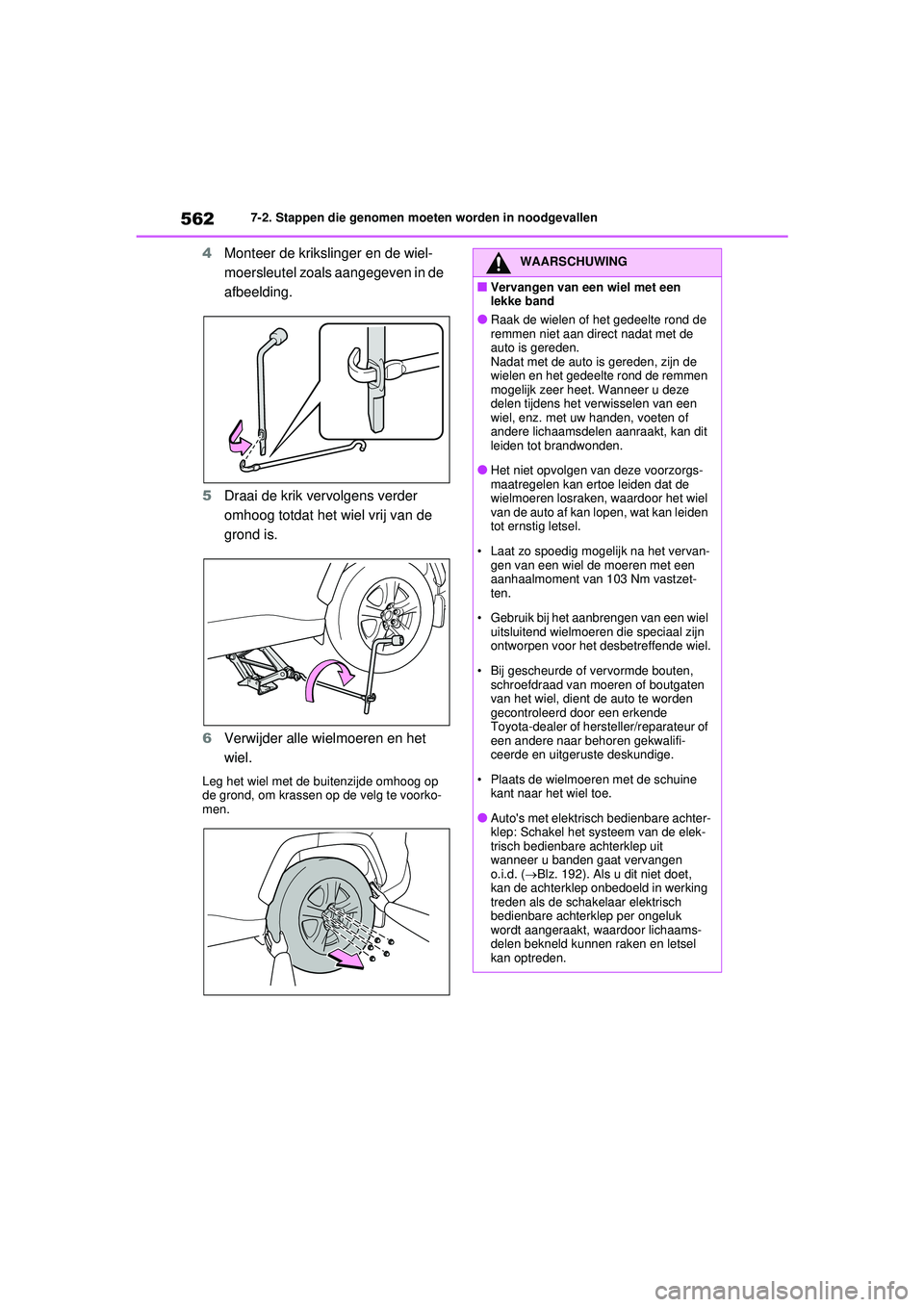

5627-2. Stappen die genomen moeten worden in noodgevallen
4Monteer de krikslinger en de wiel-
moersleutel zoals aangegeven in de
afbeelding.
5 Draai de krik vervolgens verder
omhoog totdat het wiel vrij van de
grond is.
6 Verwijder alle wielmoeren en het
wiel.
Leg het wiel met de buitenzijde omhoog op
de grond, om krassen op de velg te voorko-
men.
WAARSCHUWING
■Vervangen van een wiel met een
lekke band
●Raak de wielen of het gedeelte rond de
remmen niet aan direct nadat met de
auto is gereden.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen tijdens het verwisselen van een
wiel, enz. met uw handen, voeten of
andere lichaamsdelen aanraakt, kan dit
leiden tot brandwonden.
●Het niet opvolgen van deze voorzorgs-
maatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel
van de auto af kan lopen, wat kan leiden
tot ernstig letsel.
• Laat zo spoedig mogelijk na het vervan- gen van een wiel de moeren met een
aanhaalmoment van 103 Nm vastzet-
ten.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn
ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of boutgaten
van het wiel, dient de auto te worden
gecontroleerd door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe.
●Auto's met elektrisch bedienbare achter-
klep: Schakel het systeem van de elek-
trisch bedienbare achterklep uit
wanneer u banden gaat vervangen
o.i.d. ( Blz. 192). Als u dit niet doet,
kan de achterklep onbedoeld in werking
treden als de schakelaar elektrisch
bedienbare achterklep per ongeluk
wordt aangeraakt, waardoor lichaams-
delen bekneld kunnen raken en letsel
kan optreden.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 562 Wednesday, July 29, 2020 9:01 AM

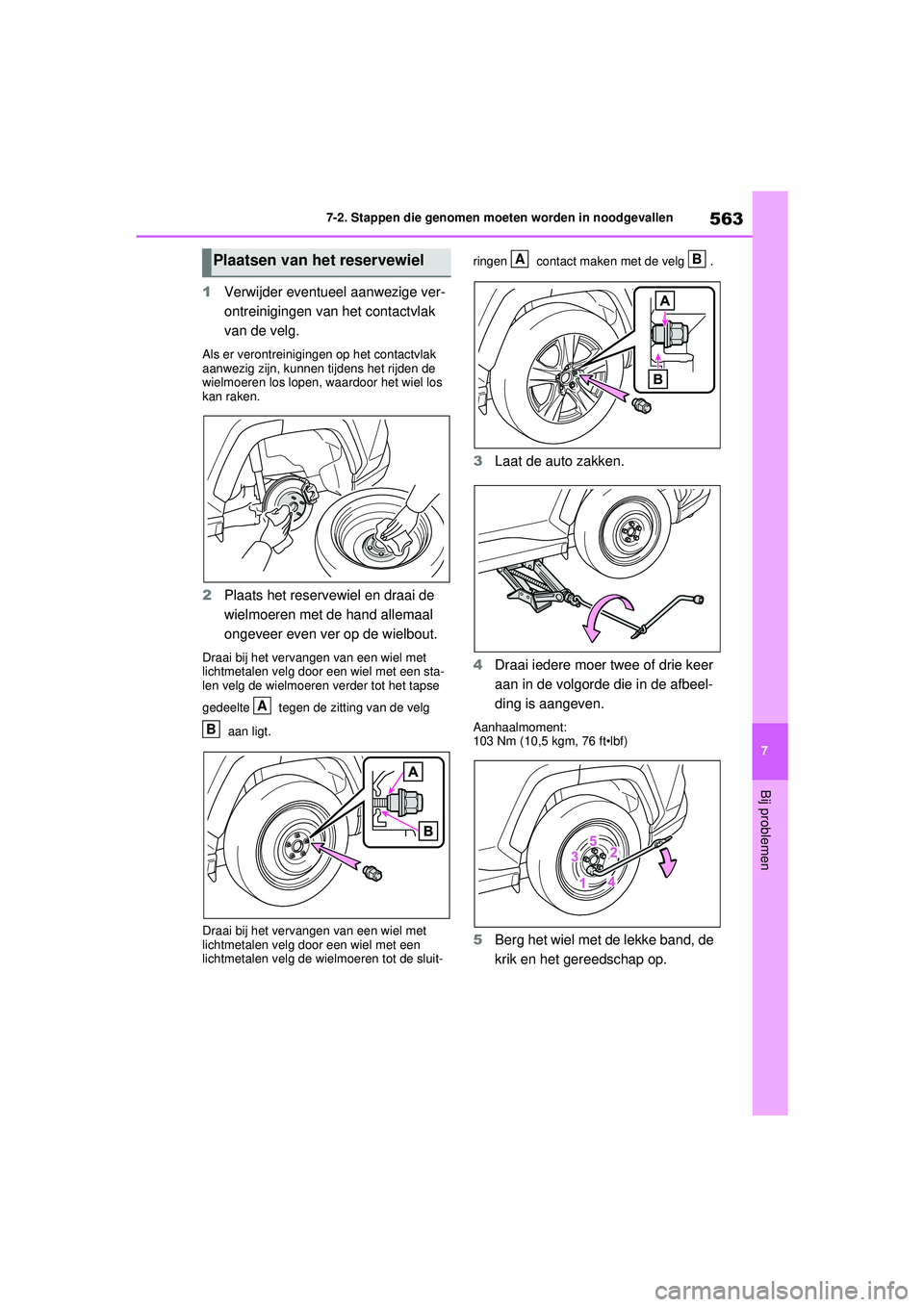

563
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Verwijder eventueel aanwezige ver-
ontreinigingen van het contactvlak
van de velg.
Als er verontreinigingen op het contactvlak
aanwezig zijn, kunnen tijdens het rijden de
wielmoeren los lopen, waardoor het wiel los
kan raken.
2Plaats het reservewiel en draai de
wielmoeren met de hand allemaal
ongeveer even ver op de wielbout.
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een sta-
len velg de wielmoeren verder tot het tapse
gedeelte tegen de zitting van de velg
aan ligt.
Draai bij het vervangen van een wiel met
lichtmetalen velg door een wiel met een
lichtmetalen velg de wielmoeren tot de sluit- ringen contact maken met de velg .
3
Laat de auto zakken.
4 Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
5Berg het wiel met de lekke band, de
krik en het gereedschap op.
Plaatsen van het reservewiel
A
B
AB
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 563 Wednesday, July 29, 2020 9:01 AM

5647-2. Stappen die genomen moeten worden in noodgevallen
■Het compacte reservewiel (indien aan-
wezig)
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk
gebruik).
Gebruik het compacte reservewiel alleen
tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het
compacte reservewiel. (Blz. 589)
■Gebruik van het compacte reservewiel
(indien aanwezig)
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Als het compacte reservewiel (indien
aanwezig) is gemonteerd
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden.
■Als uw auto een lekke voorband krijgt
op een weg die bedekt is met sneeuw of
ijs (auto's met een compact reserve-
wiel)
Vervang een van de achterwielen van de
auto door het compacte reservewiel. Voer
onderstaande stappen uit en monteer
sneeuwkettingen op de voorwielen:
1 Vervang het wiel links of rechts achter
door het compacte reservewiel.
2 Vervang het wiel met de lekke voorband
door het wiel dat van de achterzijde
afkomstig is.
3 Monteer sneeuwkettingen op de voorwie-
len.
■Opbergen van de krik
Stel voor het opbergen van de krik de hoogte
van de krik af totdat deze overeenkomt met
de vorm van de krikhouder.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 564 Wednesday, July 29, 2020 9:01 AM

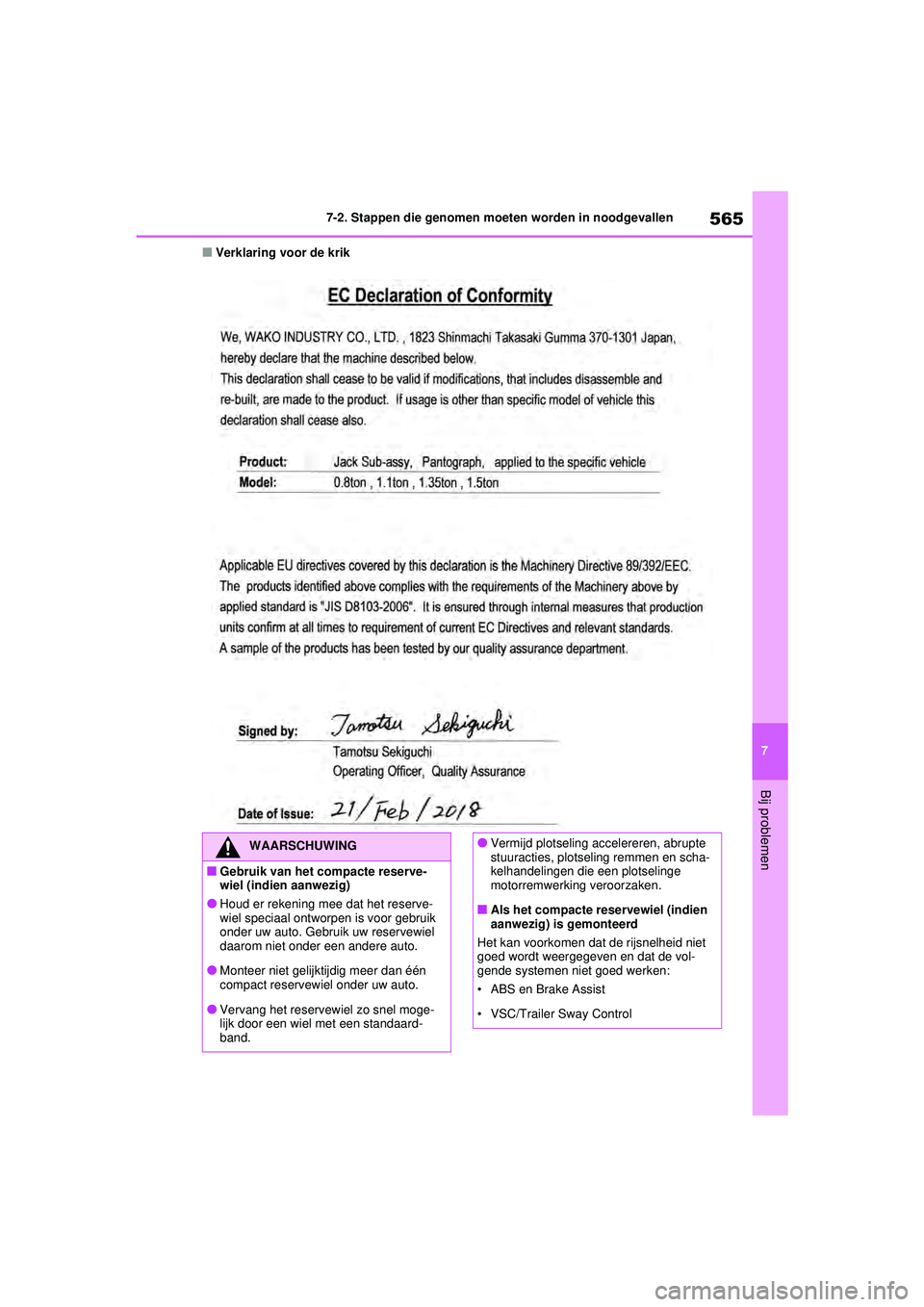

565
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Verklaring voor de krik
WAARSCHUWING
■Gebruik van het compacte reserve-
wiel (indien aanwezig)
●Houd er rekening mee dat het reserve-
wiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel moge-
lijk door een wiel met een standaard-
band.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
■Als het compacte reservewiel (indien
aanwezig) is gemonteerd
Het kan voorkomen dat de rijsnelheid niet
goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
• ABS en Brake Assist
• VSC/Trailer Sway Control
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 565 Wednesday, July 29, 2020 9:01 AM

5667-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met vol-ledig snelheidsbereik (indien aanwezig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• EPS
• LTA (Lane Tracing Assist) (indien aan- wezig)
• Bandenspanningswaarschuwingssys- teem
• AHB (Automatic High Beam) (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Rear View Monitor-systeem (indien aan- wezig)
• Panoramic View Monitor (indien aanwe- zig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
Bovendien kan het onderstaande systeem
niet volledig worden gebruikt, maar wor-
den mogelijk ook de onderdelen van de
aandrijflijn negatief beïnvloed:
• E-Four (elektronisch on-demand AWD- systeem) (indien aanwezig)
■Snelheidsbeperking bij gebruik van
het compacte reservewiel (indien
aanwezig)
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en ernstig
letsel.
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is (indien aanwezig)
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden. Wees voorzichtig bij het
rijden over slechte wegen.
■Rijden met sneeuwkettingen en het
compacte reservewiel (indien aanwe-
zig)
Monteer geen sneeuwketting op het com-
pacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in negatieve
zin beïnvloeden.
■Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 566 Wednesday, July 29, 2020 9:01 AM

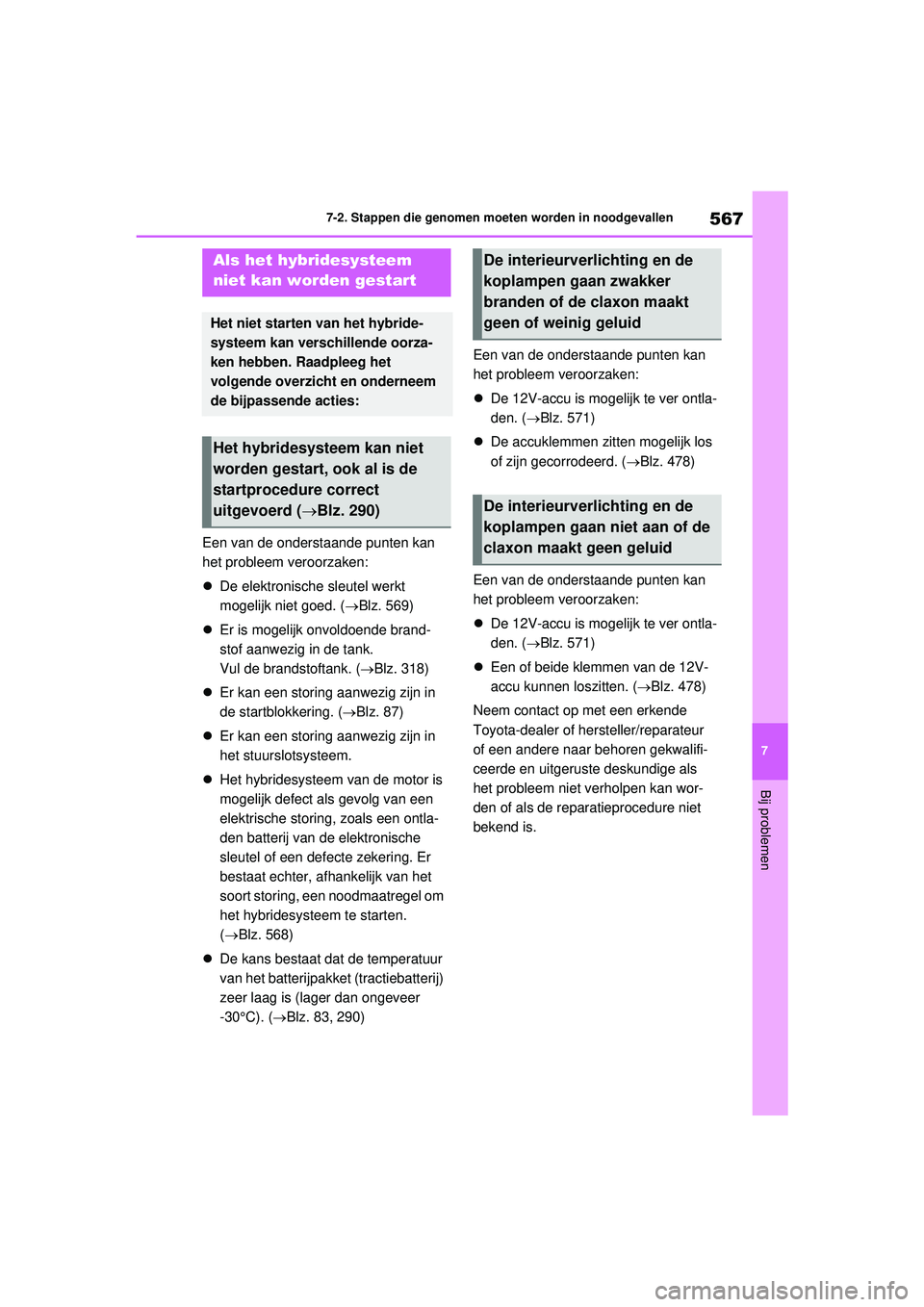

567
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Een van de onderstaande punten kan
het probleem veroorzaken:

De elektronische sleutel werkt
mogelijk niet goed. ( Blz. 569)
 Er is mogelijk onvoldoende brand-
stof aanwezig in de tank.
Vul de brandstoftank. ( Blz. 318)
 Er kan een storing aanwezig zijn in
de startblokkering. ( Blz. 87)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
 Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defecte zekering. Er
bestaat echter, afhankelijk van het
soort storing, een noodmaatregel om
het hybridesysteem te starten.
(Blz. 568)
 De kans bestaat dat de temperatuur
van het batterijpakket (tractiebatterij)
zeer laag is (lager dan ongeveer
-30°C). ( Blz. 83, 290) Een van de onderstaande punten kan
het probleem veroorzaken:

De 12V-accu is mogelijk te ver ontla-
den. ( Blz. 571)
 De accuklemmen zitten mogelijk los
of zijn gecorrodeerd. ( Blz. 478)
Een van de onderstaande punten kan
het probleem veroorzaken:
 De 12V-accu is mogelijk te ver ontla-
den. ( Blz. 571)
 Een of beide klemmen van de 12V-
accu kunnen loszitten. ( Blz. 478)
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als
het probleem niet verholpen kan wor-
den of als de reparatieprocedure niet
bekend is.
Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybride-
systeem kan verschillende oorza-
ken hebben. Raadpleeg het
volgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet
worden gestart, ook al is de
startprocedure correct
uitgevoerd ( Blz. 290)
De interieurverlichting en de
koplampen gaan zwakker
branden of de claxon maakt
geen of weinig geluid
De interieurverlichting en de
koplampen gaan niet aan of de
claxon maakt geen geluid
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 567 Wednesday, July 29, 2020 9:01 AM

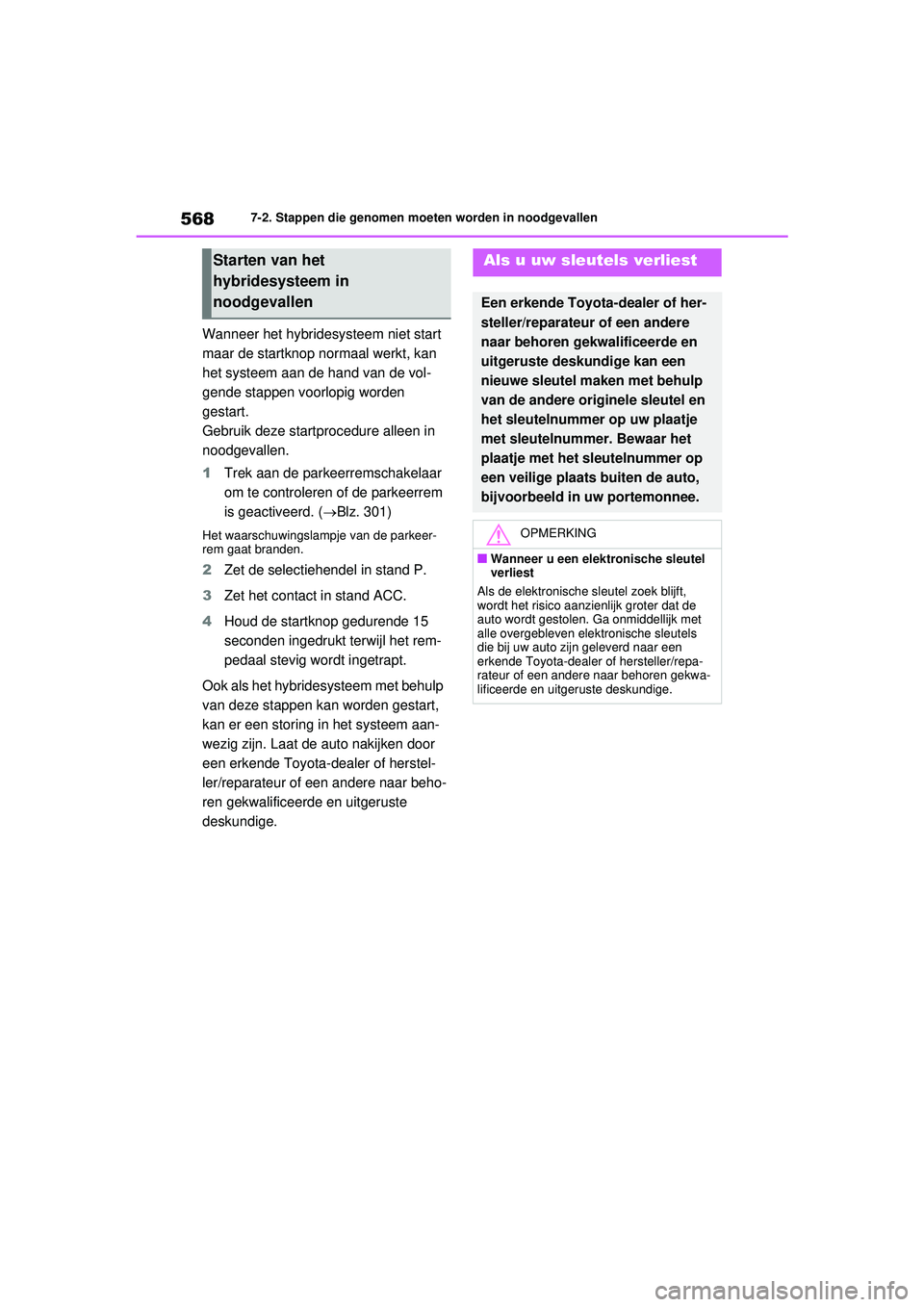

5687-2. Stappen die genomen moeten worden in noodgevallen
Wanneer het hybridesysteem niet start
maar de startknop normaal werkt, kan
het systeem aan de hand van de vol-
gende stappen voorlopig worden
gestart.
Gebruik deze startprocedure alleen in
noodgevallen.
1 Trek aan de parkeerremschakelaar
om te controleren of de parkeerrem
is geactiveerd. ( Blz. 301)
Het waarschuwingslampje van de parkeer-
rem gaat branden.
2Zet de selectiehendel in stand P.
3 Zet het contact in stand ACC.
4 Houd de startknop gedurende 15
seconden ingedrukt terwijl het rem-
pedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp
van deze stappen kan worden gestart,
kan er een storing in het systeem aan-
wezig zijn. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Starten van het
hybridesysteem in
noodgevallenAls u uw sleutels verliest
Een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige kan een
nieuwe sleutel maken met behulp
van de andere originele sleutel en
het sleutelnummer op uw plaatje
met sleutelnummer. Bewaar het
plaatje met het sleutelnummer op
een veilige plaats buiten de auto,
bijvoorbeeld in uw portemonnee.
OPMERKING
■Wanneer u een elektronische sleutel
verliest
Als de elektronische sl eutel zoek blijft,
wordt het risico aanzienlijk groter dat de
auto wordt gestolen. Ga onmiddellijk met
alle overgebleven el ektronische sleutels
die bij uw auto zijn geleverd naar een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 568 Wednesday, July 29, 2020 9:01 AM

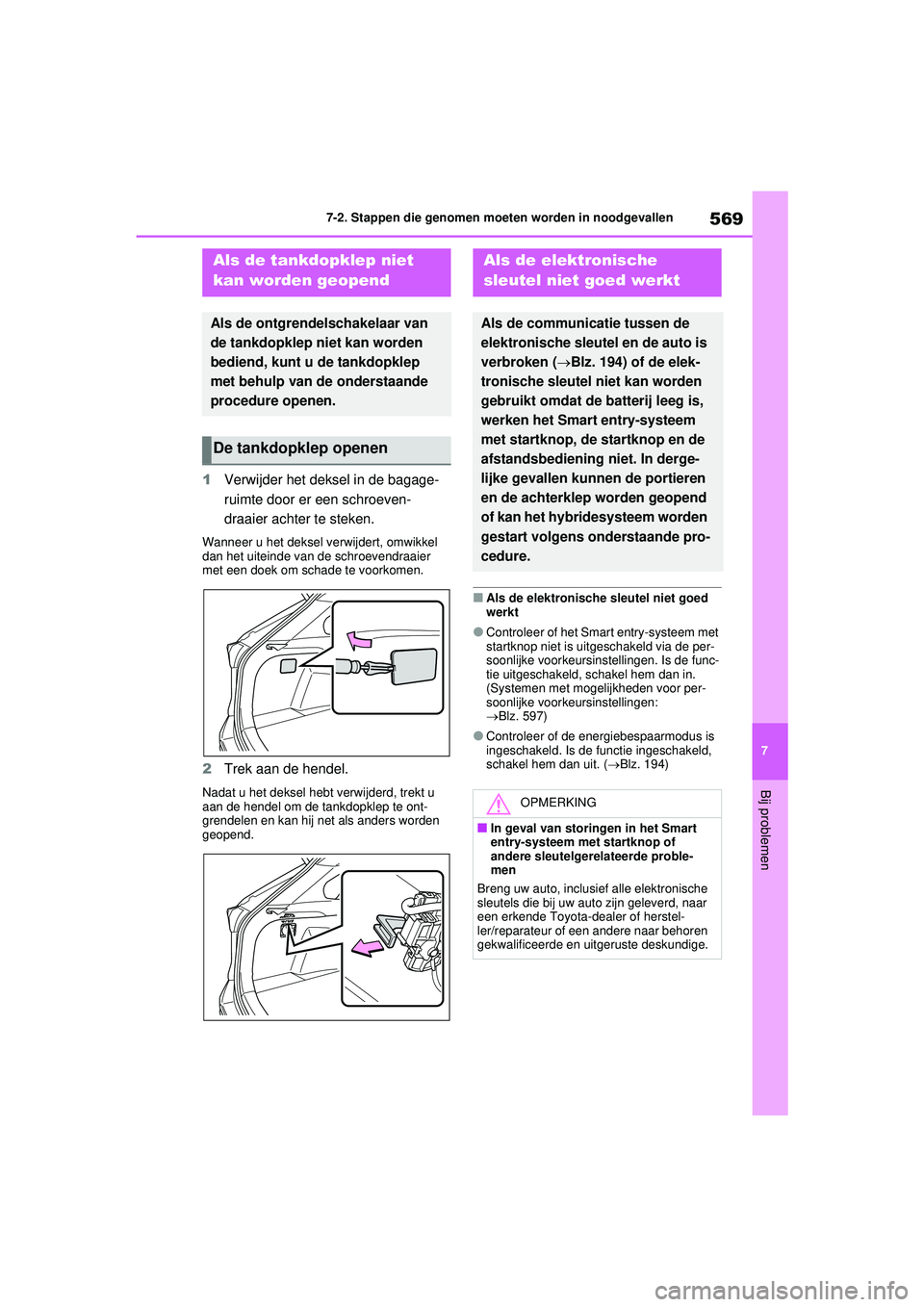

569
7
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
1
Verwijder het deksel in de bagage-
ruimte door er een schroeven-
draaier achter te steken.
Wanneer u het deksel verwijdert, omwikkel
dan het uiteinde van de schroevendraaier
met een doek om schade te voorkomen.
2Trek aan de hendel.
Nadat u het deksel hebt verwijderd, trekt u
aan de hendel om de tankdopklep te ont-
grendelen en kan hij net als anders worden
geopend.
■Als de elektronische sleutel niet goed
werkt
●Controleer of het Smart entry-systeem met
startknop niet is uit geschakeld via de per-
soonlijke voorkeursins tellingen. Is de func-
tie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor per-
soonlijke voork eursinstellingen:
 Blz. 597)
●Controleer of de energiebespaarmodus is
ingeschakeld. Is de functie ingeschakeld,
schakel hem dan uit. ( Blz. 194)
Als de tankdopklep niet
kan worden geopend
Als de ontgrendelschakelaar van
de tankdopklep niet kan worden
bediend, kunt u de tankdopklep
met behulp van de onderstaande
procedure openen.
De tankdopklep openen
Als de elektronische
sleutel niet goed werkt
Als de communicatie tussen de
elektronische sleutel en de auto is
verbroken ( Blz. 194) of de elek-
tronische sleutel niet kan worden
gebruikt omdat de batterij leeg is,
werken het Smart entry-systeem
met startknop, de startknop en de
afstandsbediening niet. In derge-
lijke gevallen kunnen de portieren
en de achterklep worden geopend
of kan het hybridesysteem worden
gestart volgens onderstaande pro-
cedure.
OPMERKING
■In geval van storingen in het Smart
entry-systeem met startknop of
andere sleutelgerelateerde proble-
men
Breng uw auto, inclusief alle elektronische
sleutels die bij uw auto zijn geleverd, naar
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 569 Wednesday, July 29, 2020 9:01 AM
