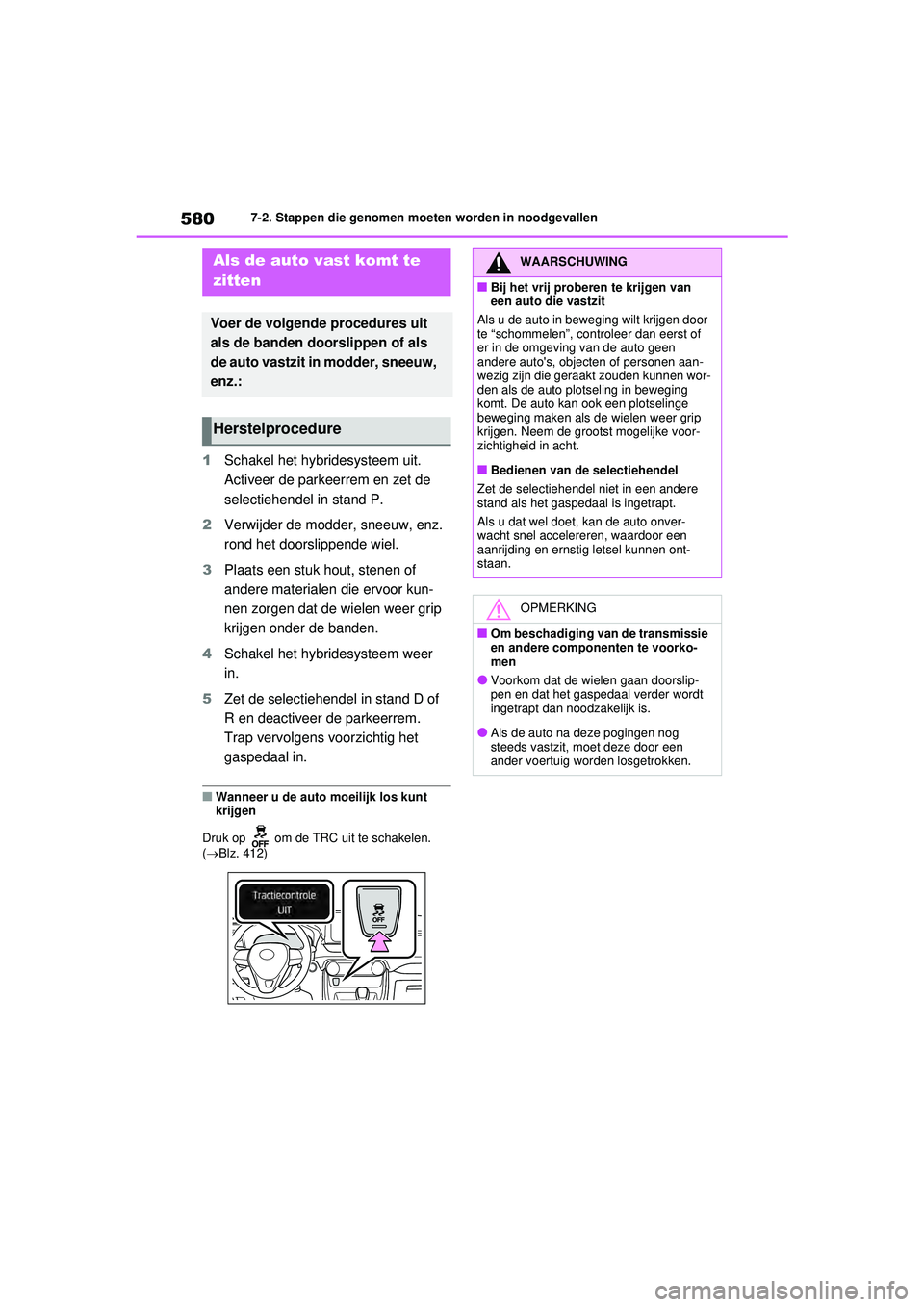

5807-2. Stappen die genomen moeten worden in noodgevallen
1Schakel het hybridesysteem uit.
Activeer de parkeerrem en zet de
selectiehendel in stand P.
2 Verwijder de modder, sneeuw, enz.
rond het doorslippende wiel.
3 Plaats een stuk hout, stenen of
andere materialen die ervoor kun-
nen zorgen dat de wielen weer grip
krijgen onder de banden.
4 Schakel het hybridesysteem weer
in.
5 Zet de selectiehendel in stand D of
R en deactiveer de parkeerrem.
Trap vervolgens voorzichtig het
gaspedaal in.
■Wanneer u de auto moeilijk los kunt
krijgen
Druk op om de TRC uit te schakelen.
(  Blz. 412)
Als de auto vast komt te
zitten
Voer de volgende procedures uit
als de banden doorslippen of als
de auto vastzit in modder, sneeuw,
enz.:
Herstelprocedure
WAARSCHUWING
■Bij het vrij proberen te krijgen van
een auto die vastzit
Als u de auto in beweging wilt krijgen door
te “schommelen”, controleer dan eerst of
er in de omgeving van de auto geen
andere auto's, objecten of personen aan-
wezig zijn die geraakt zouden kunnen wor-
den als de auto plotseling in beweging
komt. De auto kan ook een plotselinge
beweging maken als de wielen weer grip
krijgen. Neem de grootst mogelijke voor-
zichtigheid in acht.
■Bedienen van de selectiehendel
Zet de selectiehendel niet in een andere
stand als het gaspedaal is ingetrapt.
Als u dat wel doet, kan de auto onver-
wacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ont-
staan.
OPMERKING
■Om beschadiging van de transmissie
en andere componenten te voorko-
men
●Voorkom dat de wielen gaan doorslip-
pen en dat het gaspedaal verder wordt
ingetrapt dan noodzakelijk is.
●Als de auto na deze pogingen nog
steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 580 Wednesday, July 29, 2020 9:01 AM

8
581
8

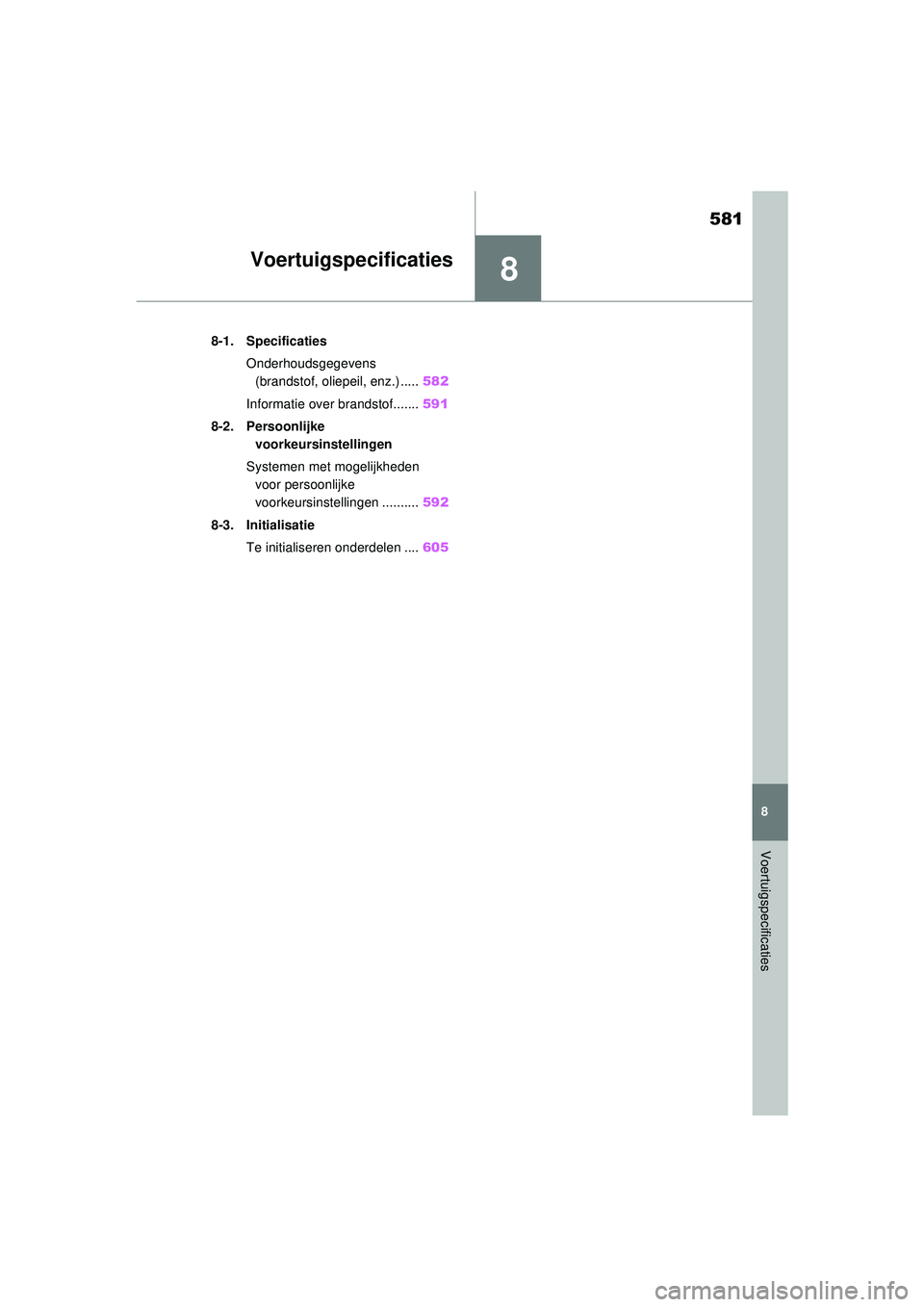

Voertuigspecificaties
Voertuigspecificaties
8-1. SpecificatiesOnderhoudsgegevens (brandstof, oliepeil, enz.) ..... 582
Informatie over brandstof....... 591
8-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen .......... 592
8-3. Initialisatie
Te initialiseren onderdelen .... 605
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 581 Wednesday, July 29, 2020 9:01 AM

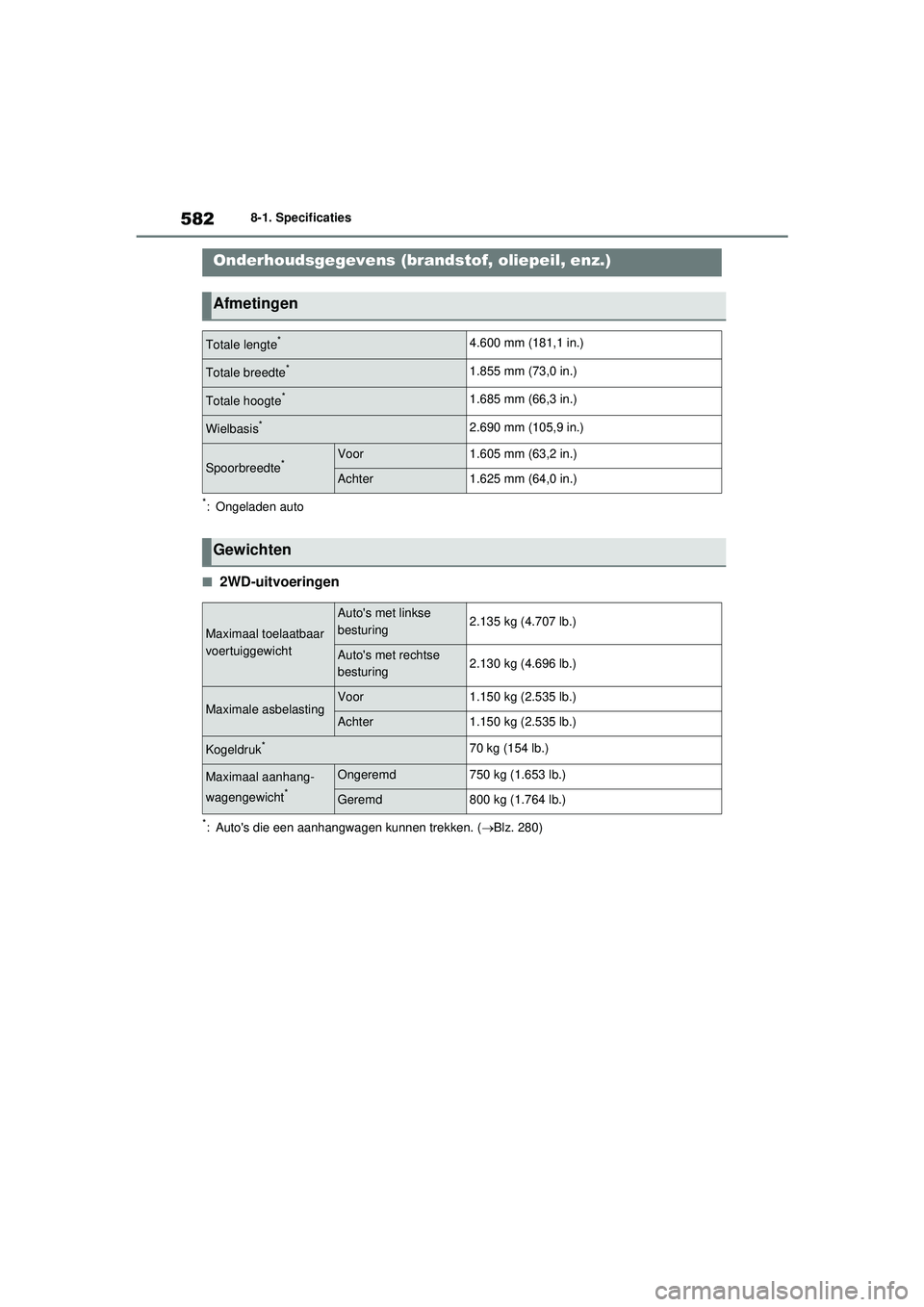

5828-1. Specificaties
8-1.Specificaties
*: Ongeladen auto
■2WD-uitvoeringen
*: Auto's die een aanhangwagen kunnen trekken. (Blz. 280)
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen
Totale lengte*4.600 mm (181,1 in.)
Totale breedte*1.855 mm (73,0 in.)
Totale hoogte*1.685 mm (66,3 in.)
Wielbasis*2.690 mm (105,9 in.)
Spoorbreedte*Voor1.605 mm (63,2 in.)
Achter1.625 mm (64,0 in.)
Gewichten
Maximaal toelaatbaar
voertuiggewicht
Auto's met linkse
besturing2.135 kg (4.707 lb.)
Auto's met rechtse
besturing2.130 kg (4.696 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)
Achter1.150 kg (2.535 lb.)
Kogeldruk*70 kg (154 lb.)
Maximaal aanhang-
wagengewicht*
Ongeremd750 kg (1.653 lb.)
Geremd800 kg (1.764 lb.)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 582 Wednesday, July 29, 2020 9:01 AM

583
8
8-1. Specificaties
Voertuigspecificaties

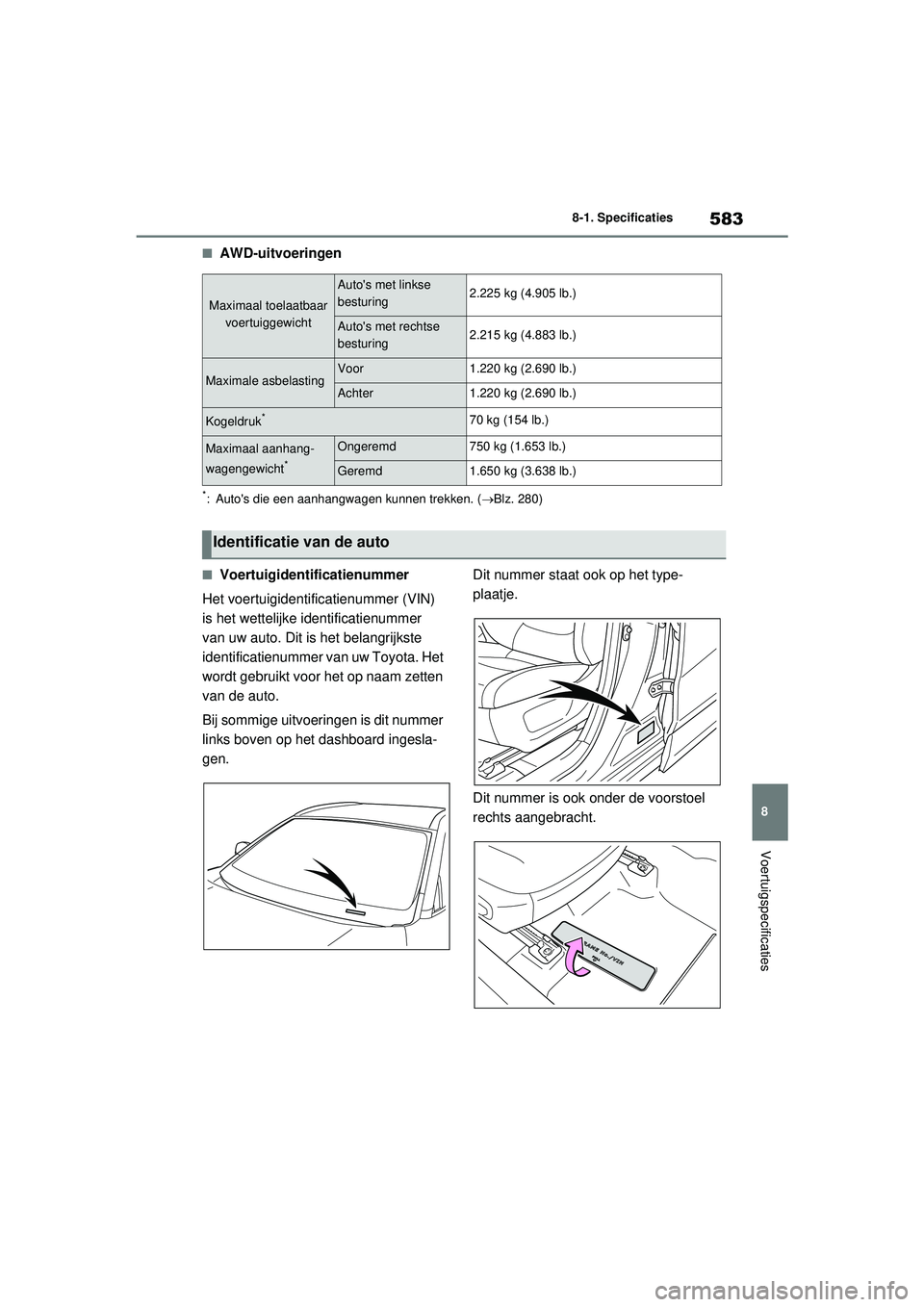

■AWD-uitvoeringen
*: Auto's die een aanhangwagen kunnen trekken. (
Blz. 280)
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Bij sommige uitvoeringen is dit nummer
links boven op het dashboard ingesla-
gen. Dit nummer staat ook op het type-
plaatje.
Dit nummer is ook onder de voorstoel
rechts aangebracht.
Maximaal toelaatbaar
voertuiggewicht
Auto's met linkse
besturing2.225 kg (4.905 lb.)
Auto's met rechtse
besturing2.215 kg (4.883 lb.)
Maximale asbelastingVoor1.220 kg (2.690 lb.)
Achter1.220 kg (2.690 lb.)
Kogeldruk*70 kg (154 lb.)
Maximaal aanhang-
wagengewicht*
Ongeremd750 kg (1.653 lb.)
Geremd1.650 kg (3.638 lb.)
Identificatie van de auto
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 583 Wednesday, July 29, 2020 9:01 AM

5848-1. Specificaties

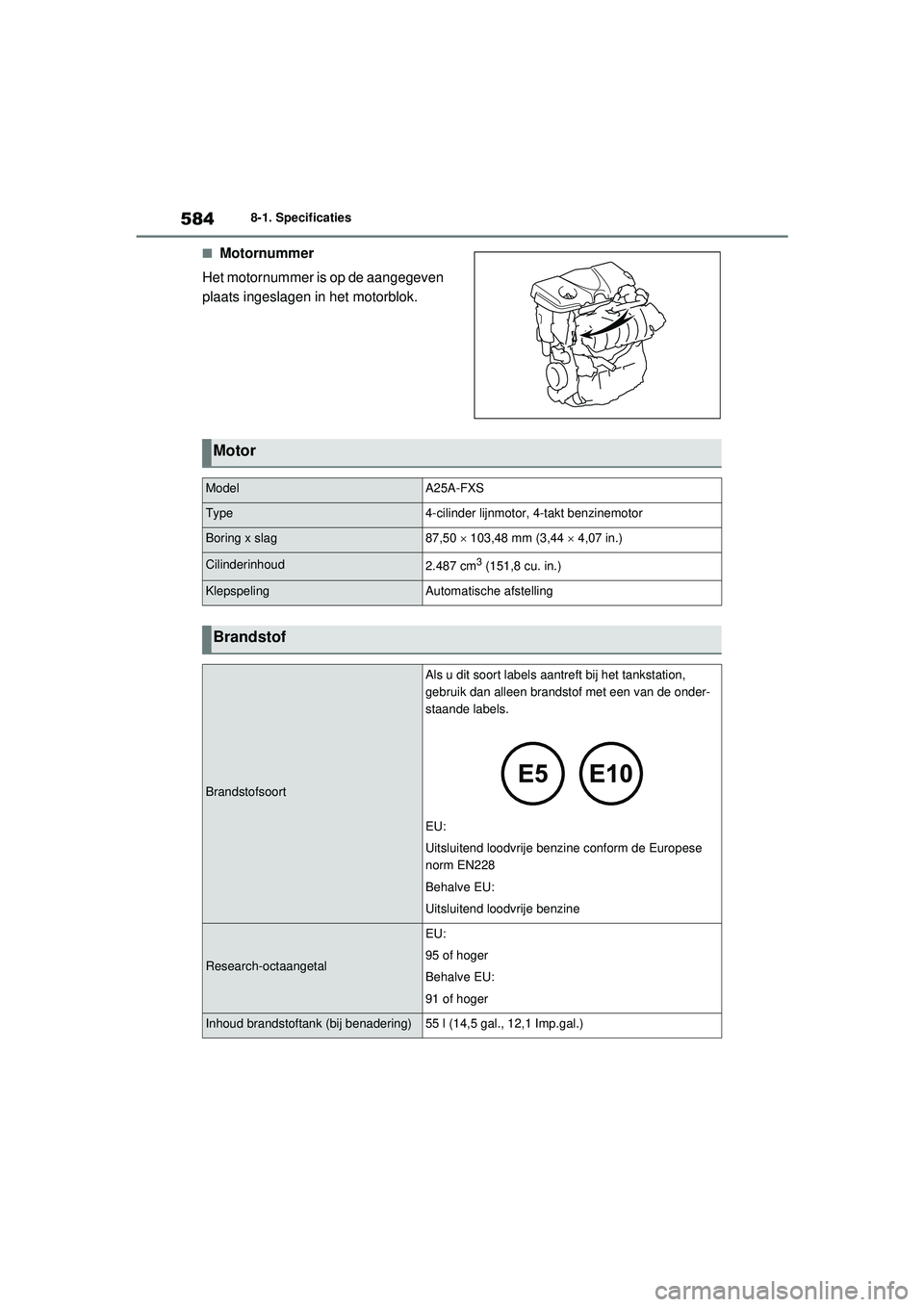

■Motornummer
Het motornummer is op de aangegeven
plaats ingeslagen in het motorblok.
Motor
ModelA25A-FXS
Type4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag87,50  103,48 mm (3,44  4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu. in.)
KlepspelingAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de onder-
staande labels.
EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
EU:
95 of hoger
Behalve EU:
91 of hoger
Inhoud brandstoftank (bij benadering)55 l (14,5 gal., 12,1 Imp.gal.)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 584 Wednesday, July 29, 2020 9:01 AM

585
8
8-1. Specificaties
Voertuigspecificaties
Voor
Achter (AWD-uitvoeringen)
*: De modelcode staat vermeld op het typeplaatje. (
Blz. 583)
■Inhoud (verversen  (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een refe rentiehoeveelheid voor het verversen van
de motorolie. Breng de motor op bedrijfstemperat uur en schakel het hybridesysteem uit,
wacht ten minste 5 minuten en contro leer het oliepeil met de peilstok.

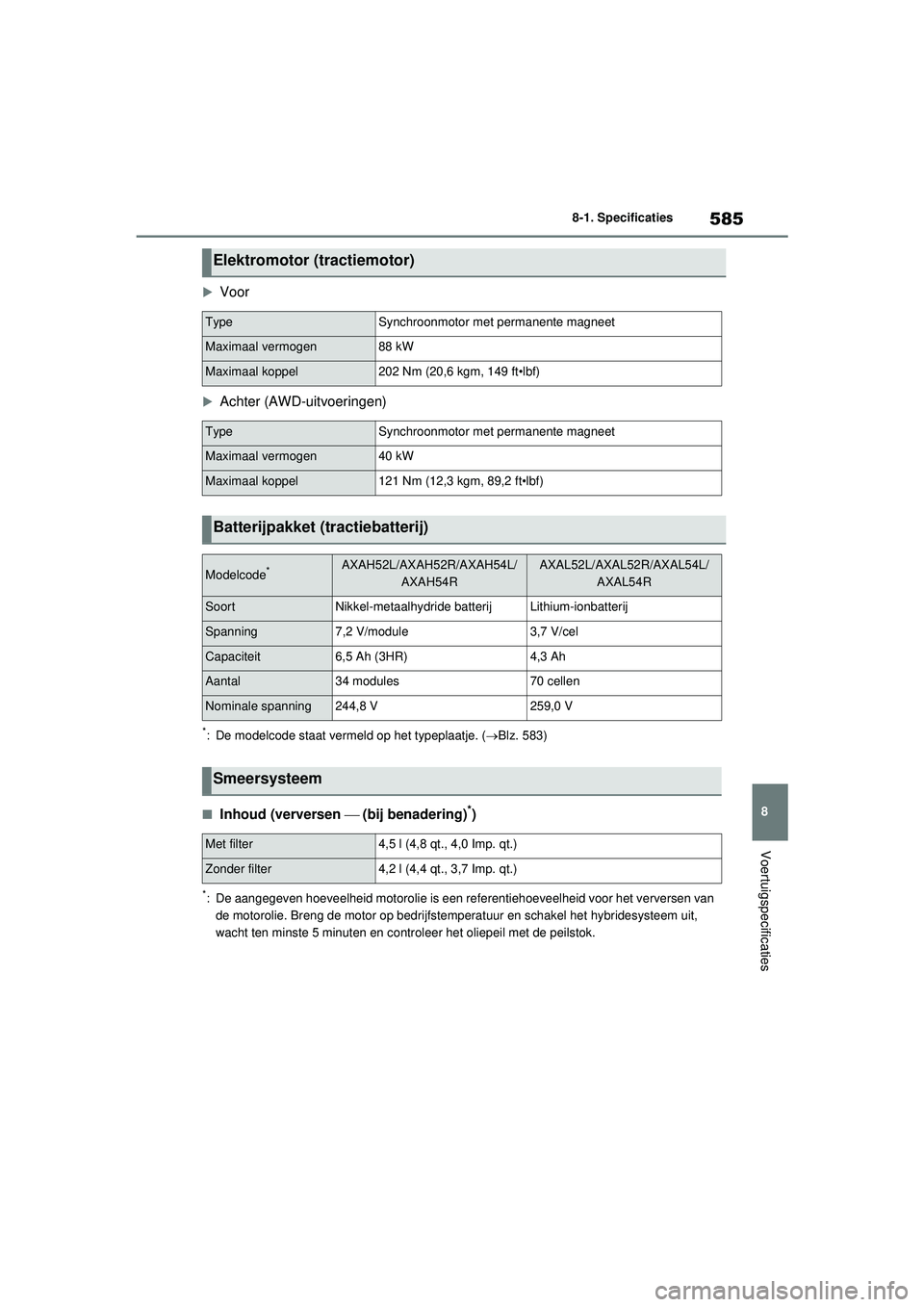

Elektromotor (tractiemotor)
TypeSynchroonmotor met permanente magneet
Maximaal vermogen88 kW
Maximaal koppel202 Nm (20,6 kgm, 149 ft•lbf)
TypeSynchroonmotor met permanente magneet
Maximaal vermogen40 kW
Maximaal koppel121 Nm (12,3 kgm, 89,2 ft•lbf)
Batterijpakket (tractiebatterij)
Modelcode*AXAH52L/AXAH52R/AXAH54L/
AXAH54RAXAL52L/AXAL52R/AXAL54L/AXAL54R
SoortNikkel-metaalhydride batterijLithium-ionbatterij
Spanning7,2 V/module3,7 V/cel
Capaciteit6,5 Ah (3HR)4,3 Ah
Aantal34 modules70 cellen
Nominale spanning244,8 V259,0 V
Smeersysteem
Met filter4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter4,2 l (4,4 qt., 3,7 Imp. qt.)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 585 Wednesday, July 29, 2020 9:01 AM

5868-1. Specificaties

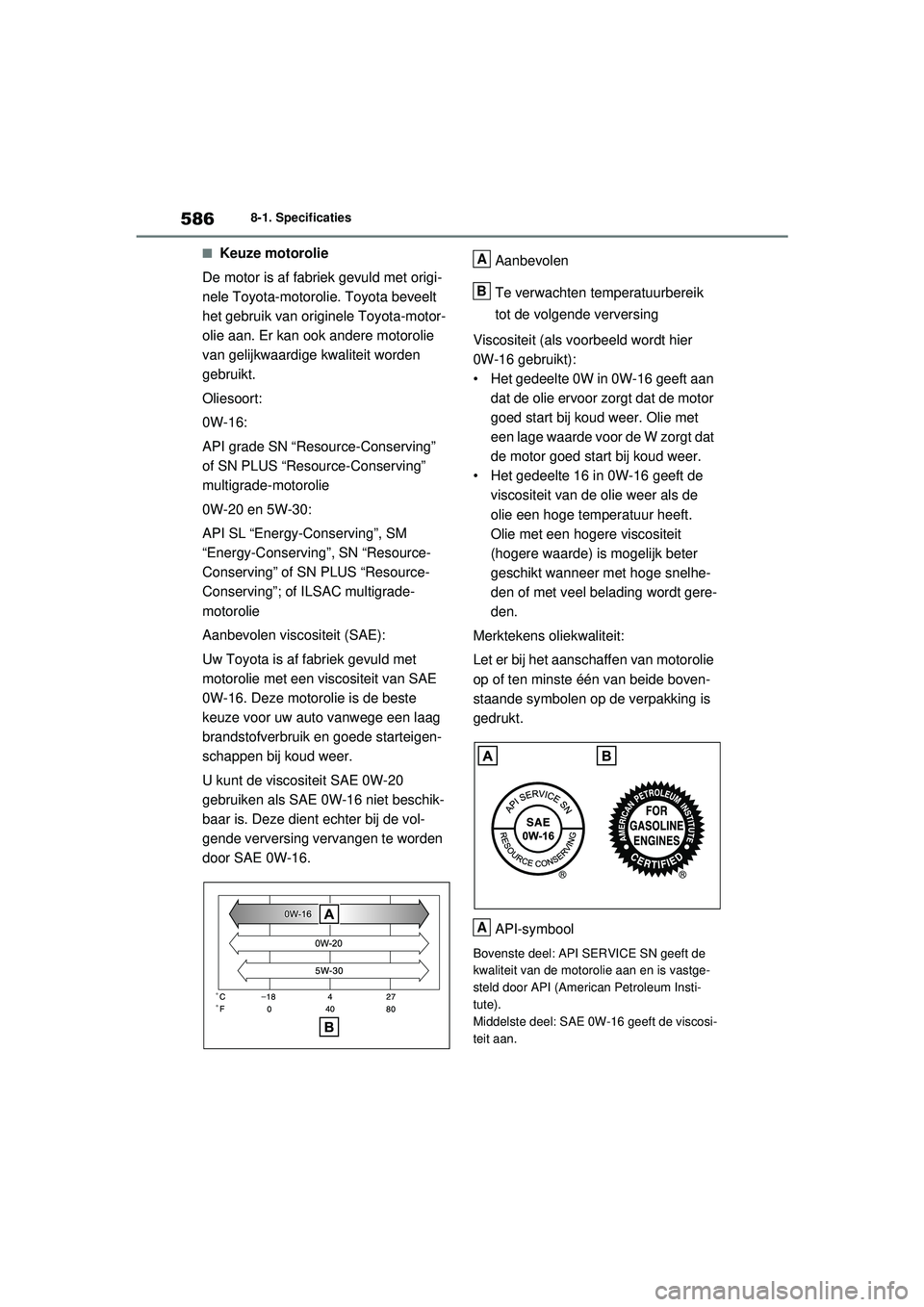

■Keuze motorolie
De motor is af fabriek gevuld met origi-
nele Toyota-motoroli e. Toyota beveelt
het gebruik van originele Toyota-motor-
olie aan. Er kan ook andere motorolie
van gelijkwaardige kwaliteit worden
gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conserving”
of SN PLUS “Resource-Conserving”
multigrade-motorolie
0W-20 en 5W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of SN PLUS “Resource-
Conserving”; of ILSAC multigrade-
motorolie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van SAE
0W-16. Deze motorolie is de beste
keuze voor uw auto vanwege een laag
brandstofverbruik en goede starteigen-
schappen bij koud weer.
U kunt de visco siteit SAE 0W-20
gebruiken als SAE 0W -16 niet beschik-
baar is. Deze dient echter bij de vol-
gende verversing vervangen te worden
door SAE 0W-16. Aanbevolen
Te verwachten temperatuurbereik
tot de volgende verversing
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de motor
goed start bij koud weer. Olie met
een lage waarde voor de W zorgt dat
de motor goed start bij koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snelhe-
den of met veel belading wordt gere-
den.
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt.
API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
A
B
A
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 586 Wednesday, July 29, 2020 9:01 AM

587
8
8-1. Specificaties
Voertuigspecificaties

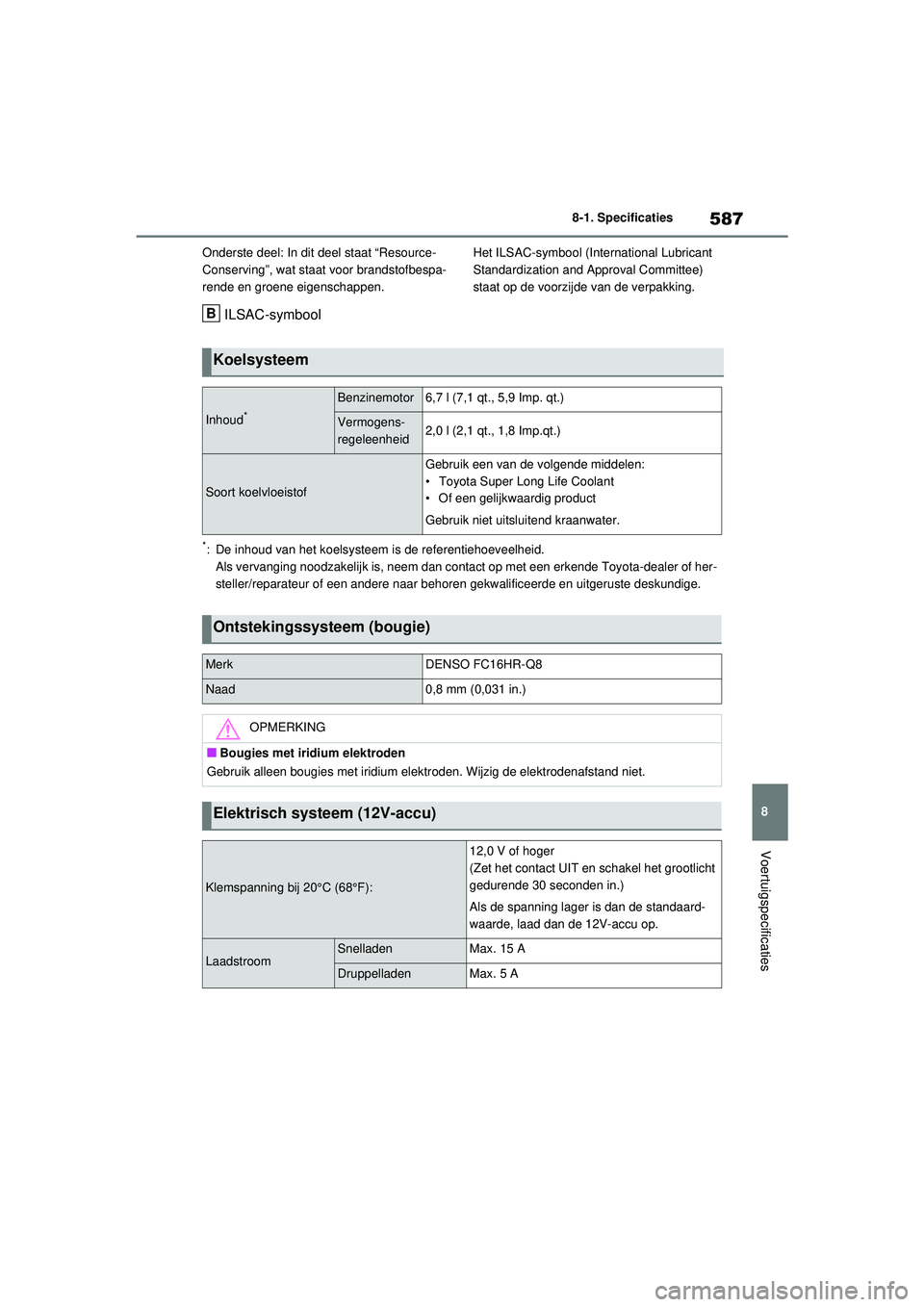

Onderste deel: In dit deel staat “Resource-
Conserving”, wat staat voor brandstofbespa-
rende en groene eigenschappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
*: De inhoud van het koelsysteem
is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
B
Koelsysteem
Inhoud*
Benzinemotor6,7 l (7,1 qt., 5,9 Imp. qt.)
Vermogens-
regeleenheid2,0 l (2,1 qt., 1,8 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
Naad0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het grootlicht
gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de 12V-accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 587 Wednesday, July 29, 2020 9:01 AM

5888-1. Specificaties
*: De inhoud is de referentiehoeveelheid.Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*: De inhoud is de referentiehoeveelheid. Als vervanging noodzakelijk is, neem dan contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
*: Minimumafstand van pedaal tot vloer bij een pedaal kracht van 300 N (30,5 kg, 67,4 lbf) ter-
wijl het hybridesysteem in werking is.

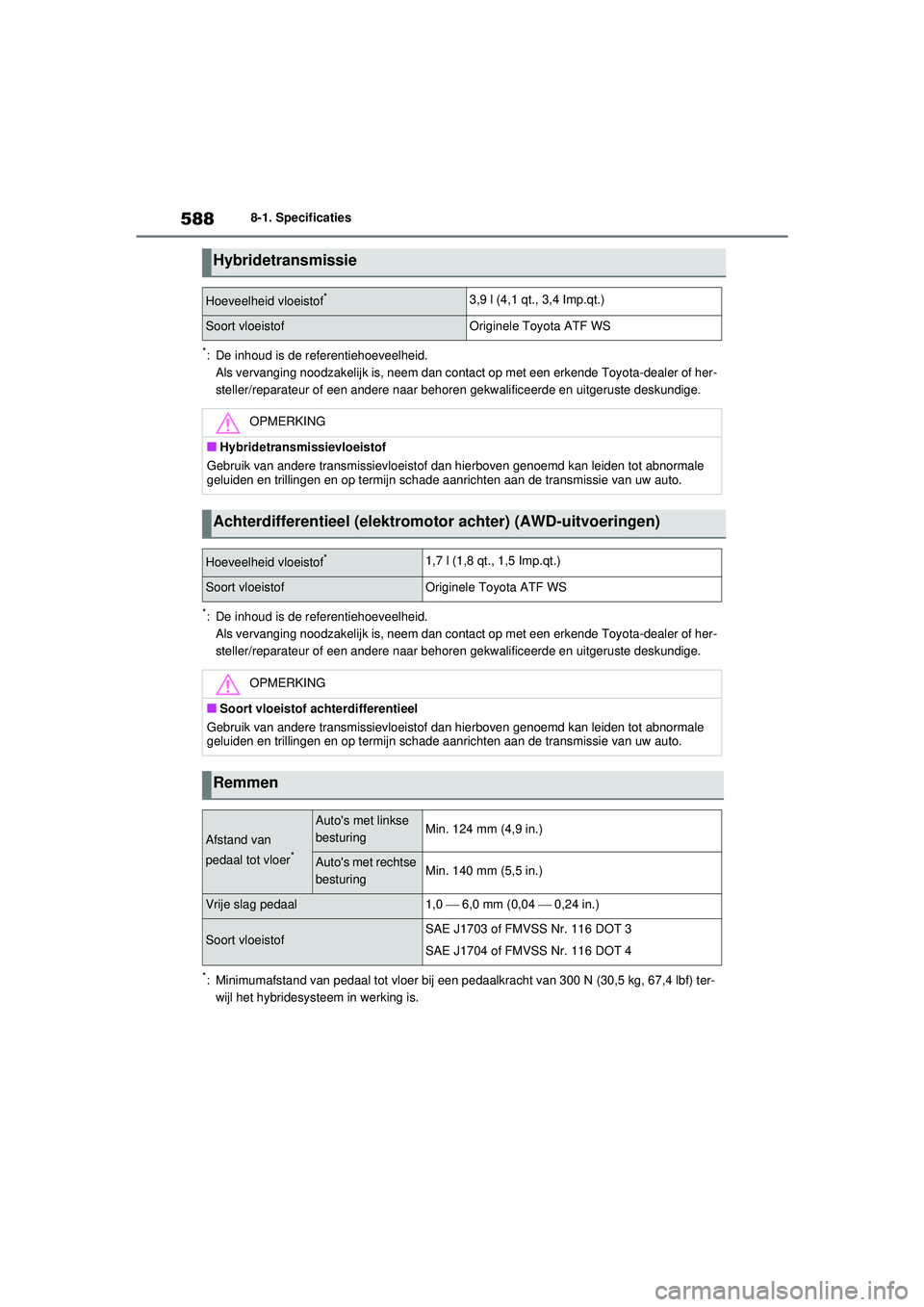

Hybridetransmissie
Hoeveelheid vloeistof*3,9 l (4,1 qt., 3,4 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Hybridetransmissievloeistof
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
Achterdifferentieel (elektromotor achter) (AWD-uitvoeringen)
Hoeveelheid vloeistof*1,7 l (1,8 qt., 1,5 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
OPMERKING
■Soort vloeistof achterdifferentieel
Gebruik van andere transmis sievloeistof dan hierboven gen oemd kan leiden tot abnormale
geluiden en trillingen en op te rmijn schade aanrichten aan de transmissie van uw auto.
Remmen
Afstand van
pedaal tot vloer*
Auto's met linkse
besturingMin. 124 mm (4,9 in.)
Auto's met rechtse
besturingMin. 140 mm (5,5 in.)
Vrije slag pedaal1,0  6,0 mm (0,04  0,24 in.)
Soort vloeistofSAE J1703 of FMVSS Nr. 116 DOT 3
SAE J1704 of FMVSS Nr. 116 DOT 4
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 588 Wednesday, July 29, 2020 9:01 AM

589
8
8-1. Specificaties
Voertuigspecificaties

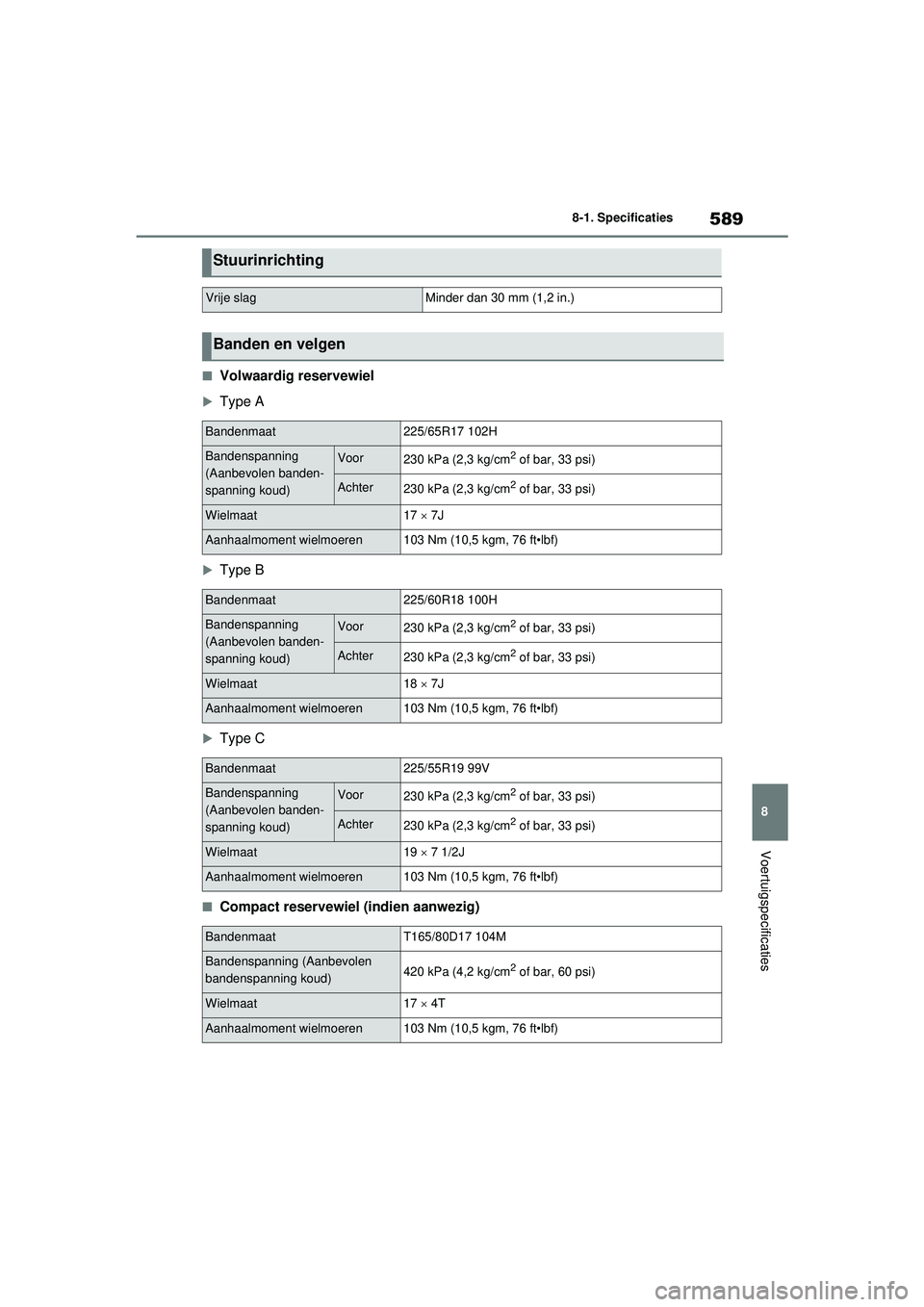

■Volwaardig reservewiel
Type A
Type B
Type C
■Compact reservewiel (indien aanwezig)
Stuurinrichting
Vrije slagMinder dan 30 mm (1,2 in.)
Banden en velgen
Bandenmaat225/65R17 102H
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat17  7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/60R18 100H
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat18  7J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
Bandenmaat225/55R19 99V
Bandenspanning
(Aanbevolen banden-
spanning koud)Voor230 kPa (2,3 kg/cm2 of bar, 33 psi)
Achter230 kPa (2,3 kg/cm2 of bar, 33 psi)
Wielmaat19  7 1/2J
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
BandenmaatT165/80D17 104M
Bandenspanning (Aanbevolen
bandenspanning koud)420 kPa (4,2 kg/cm2 of bar, 60 psi)
Wielmaat17  4T
Aanhaalmoment wielmoeren103 Nm (10,5 kgm, 76 ft•lbf)
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
589 Wednesday, July 29, 2020 9:01 AM
