Page 4 of 554
För din information.................5
Så här läser du den här instruktionsboken....6
Söka information..................7
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................24
1.1.1 Innan du börjar köra.........24
1.1.2 För säker körning...........25
1.1.3 Säkerhetsbälten...........25
1.1.4 Krockkuddar..............29
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................36
1.2 Säkerhet för barn...............37

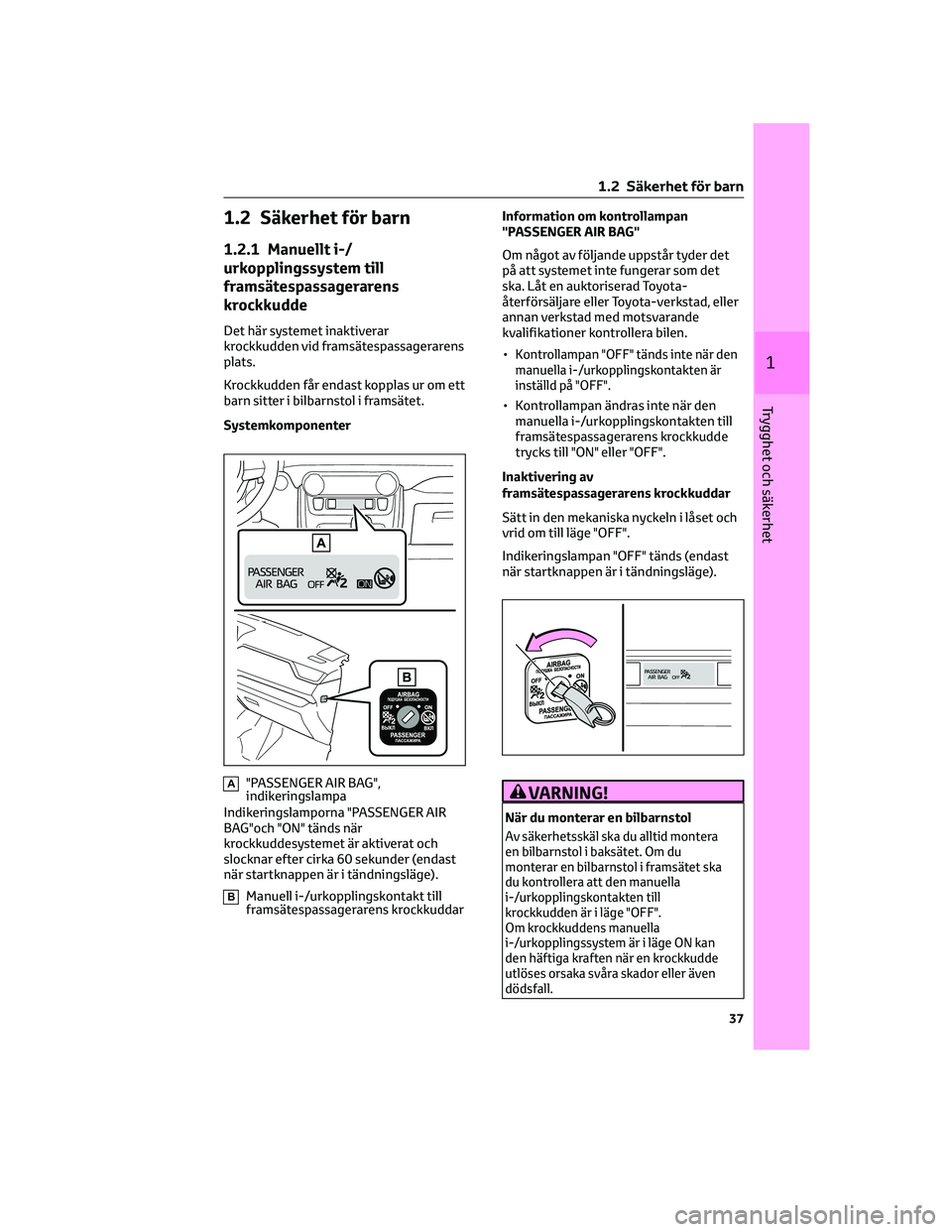

1.2.1 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde..............37

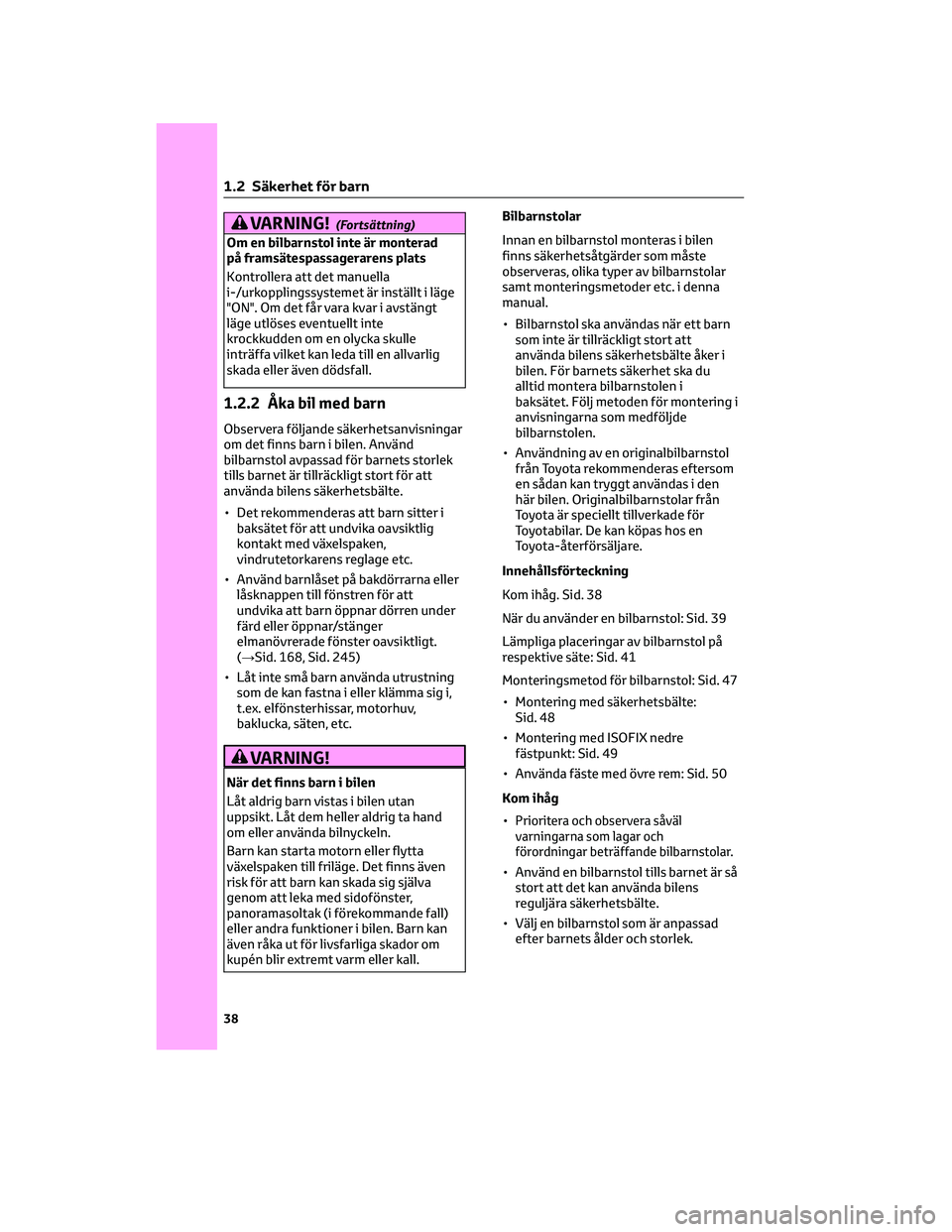

1.2.2 Åka bil med barn...........38
1.3 Hjälp i nödsituation..............51
1.3.1 eCall
*..................51
1.4 Stöldskyddssystem..............60
1.4.1 Startspärrsystem...........60
1.4.2 Dubbelsidigt låssystem
*.......60
1.4.3 Larm*..................61
2. Laddhybridsystem
2.1 Laddhybridsystem..............66
2.1.1 Laddhybridsystem, detaljer.....66
2.1.2 Laddhybridsystem,
säkerhetsanvisningar........74
2.1.3 Laddhybridbil, körtips........78
2.1.4 EV, räckvidd..............80
2.2 Laddning....................82
2.2.1 Laddningsutrustning.........82
2.2.2 AC-laddkabel.............84
2.2.3
Låsa och låsa upp luckan till
laddintaget och anslutningsdonet . . 95
2.2.4 Strömkällor som kan användas . . . 98
2.2.5 Laddningsmetoder.........100
2.2.6 Tips för laddning..........103
2.2.7 Vad du behöver veta före
laddning...............104
2.2.8 Hur bilen laddas...........106
2.2.9 Använda laddningsschemat....113
2.2.10 Använda "Mitt utrymme-läge" . . 121
2.2.11 När laddning inte kan
genomföras............124
3. Information om bilens status,
kontrollampor
3.1 Instrumentgrupp..............134
3.1.1 Varnings- och kontrollampor . . . 134
3.1.2 Instrument och mätare.......139
3.1.3 Informationsdisplay........143
3.1.4 Vindrutedisplay
*..........153
3.1.5 Energimonitor/
Förbrukningsskärm.........156
4. Innan du börjar köra
4.1 Information om nycklar..........162
4.1.1 Nycklar................162
4.2 Öppna, stänga och låsa dörrarna.....164
4.2.1 Sidodörrar..............164
4.2.2 Baklucka...............169
4.2.3
Elektroniskt lås- och startsystem . . 1814.3 Inställning av sätena............227
4.3.1 Framsäten..............227
4.3.2 Baksäte................228
4.3.3 Körställningsminne
*........229
4.3.4 Nackskydd..............231
4.4 Justera ratten och speglarna.......233
4.4.1 Ratt..................233
4.4.2 Invändig backspegel
*........233
4.4.3 Digital backspegel*.........234
4.4.4 Ytterbackspeglar..........242
4.5 Öppna, stänga fönster och taklucka . . . 243
4.5.1 Elfönsterhissar...........243
4.5.2 Panoramaglastak
*..........245
5. Körning
5.1 Innan du börjar köra............250
5.1.1 Köra bilen...............250
5.1.2 Last och bagage...........255
5.1.3 Köra med släp............256
5.2 Körrutiner..................262
5.2.1 Startknapp (tändning).......262
5.2.2 Hybridväxellåda...........267
5.2.3
Körriktningsvisare, omkopplare . . 2705.2.4 Parkeringsbroms..........271
5.2.5 Bromshållare.............273
5.3 Använda strålkastare och
vindrutetorkare...............275
5.3.1 Strålkastaromkopplare.......275
2
Page 25 of 554

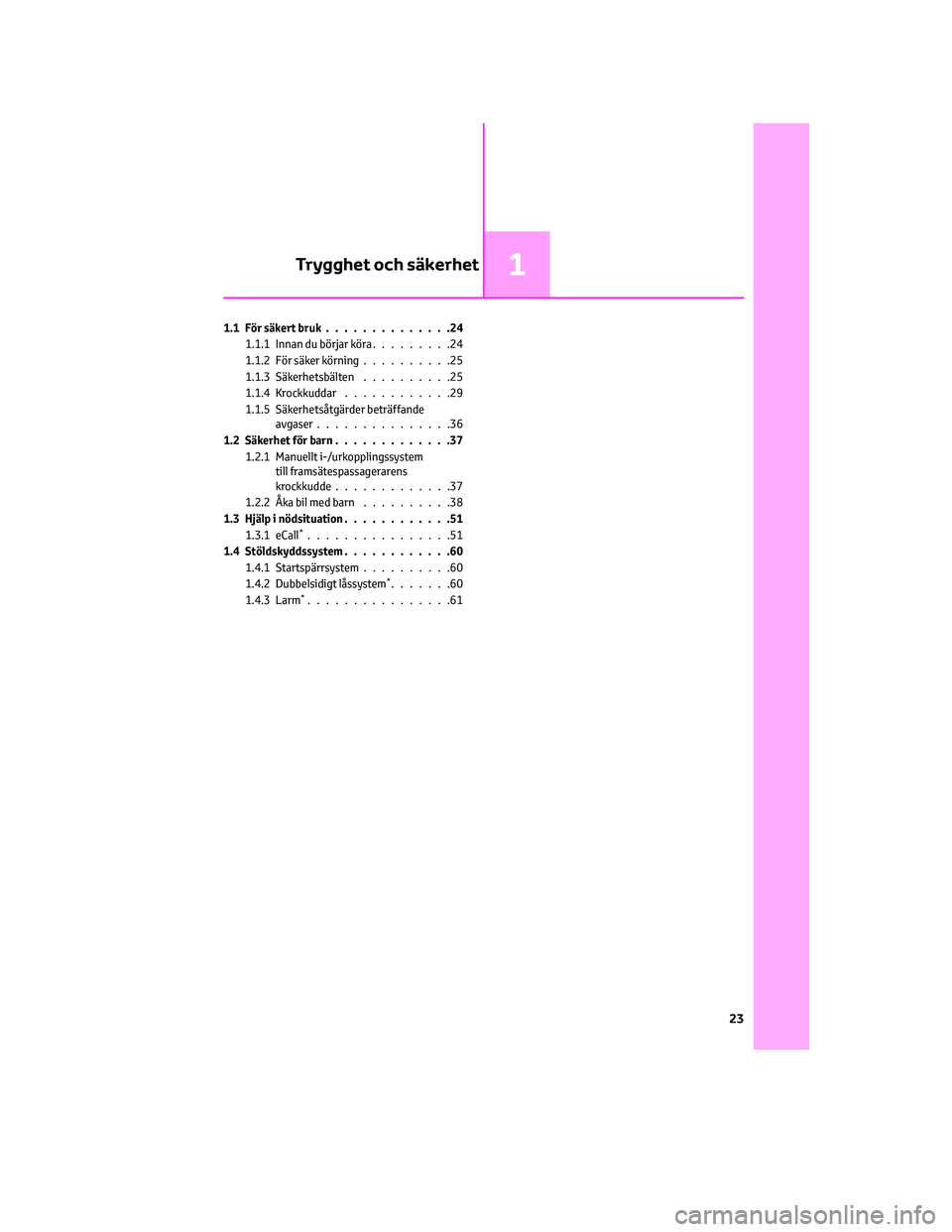

1.1 För säkert bruk..............24
1.1.1 Innan du börjar köra.........24
1.1.2 För säker körning..........25
1.1.3 Säkerhetsbälten..........25
1.1.4 Krockkuddar............29
1.1.5 Säkerhetsåtgärder beträffande
avgaser...............36
1.2 Säkerhet för barn.............37
1.2.1 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde.............37
1.2.2 Åka bil med barn..........38
1.3 Hjälp i nödsituation............51
1.3.1 eCall
*................51
1.4 Stöldskyddssystem............60
1.4.1 Startspärrsystem..........60
1.4.2 Dubbelsidigt låssystem
*.......60
1.4.3 Larm*................61
Trygghet och säkerhet1
23
Page 26 of 554

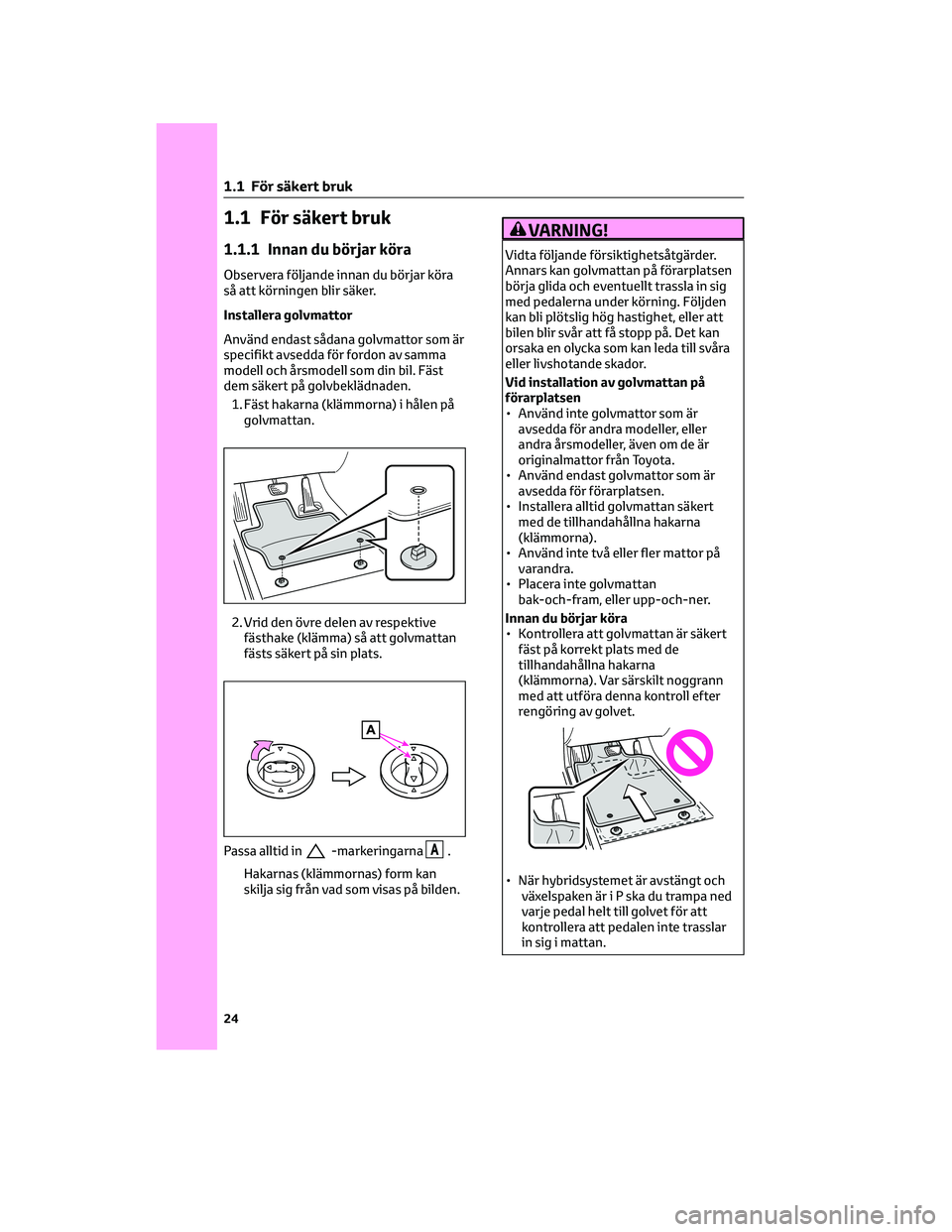

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Observera följande innan du börjar köra
så att körningen blir säker.
Installera golvmattor
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Hakarnas (klämmornas) form kan
skilja sig från vad som visas på bilden.
VARNING!
Vidta följande försiktighetsåtgärder.
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor på
varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
Passa alltid in-markeringarnaA.
1 .1 För säkert bruk
24
Page 31 of 554

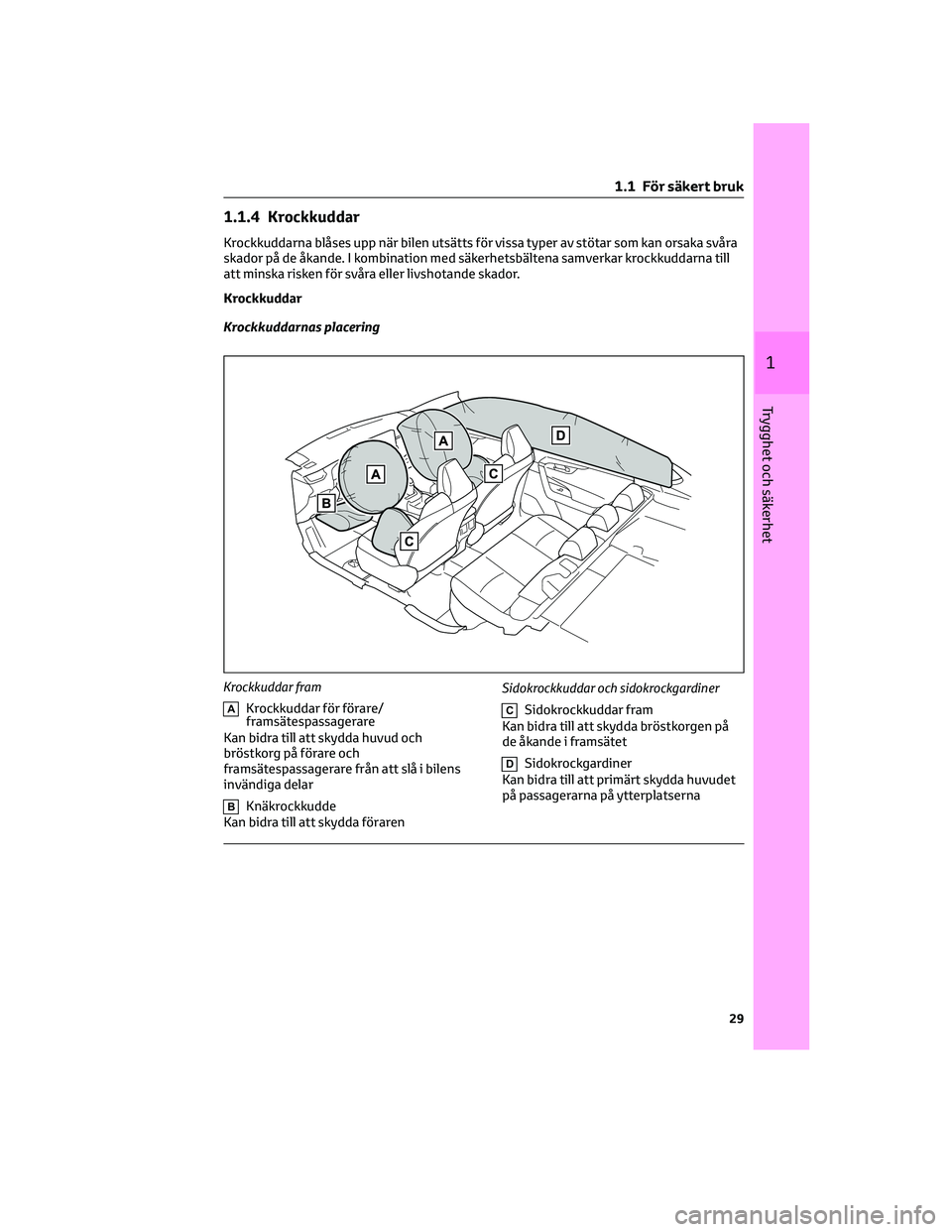

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka svåra
skador på de åkande. I kombination med säkerhetsbältena samverkar krockkuddarna till
att minska risken för svåra eller livshotande skador.
Krockkuddar
Krockkuddarnas placering
AKrockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i bilens
invändiga delar
BKnäkrockkudde
Kan bidra till att skydda förarenSidokrockkuddar och sidokrockgardiner
CSidokrockkuddar fram
Kan bidra till att skydda bröstkorgen på
de åkande i framsätet
DSidokrockgardiner
Kan bidra till att primärt skydda huvudet
på passagerarna på ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
29
1
Trygghet och säkerhet
Page 32 of 554
Komponenter i krockkuddesystemet
AFrämre krocksensorer
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
CKrockkudde, framsätespassagerare
DSidokrocksensorer (framdörr)
ESidokrockgardiner
FBältessträckare och kraftbegränsare
(framsäte)
GSidokrocksensorer (fram)
HSidokrockkuddar
ISidokrocksensorer (bak)
JBältessträckare och kraftbegränsare
(baksätets ytterplatser)
KFörarens krockkudde
LKnäkrockkudde
MSRS-varningslampa
NKrockkuddesensorenhet
O"PASSENGER AIR BAG",
indikeringslampa
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
Om krockkuddarna utlöses (blåses upp)
• Smärre skrapsår, brännskador,
blåmärken, etc, kan uppstå efter
kontakt med en krockkudde på grund
av att den utlöses (blåses upp)
extremt snabbt av heta gaser.
• Ett högt ljud och ett vitt pulver avges.•
Delar av krockkuddeenheten
(rattnav, krockkuddskåpa och
uppblåsningsenhet) samt framsätet
och delar av de främre och bakre
sidostolparna samt innertakets sidor
kan vara heta efter flera minuter.
Själva krockkudden kan också vara het.
• Vindrutan kan spricka.
1 .1 För säkert bruk
30
Page 35 of 554

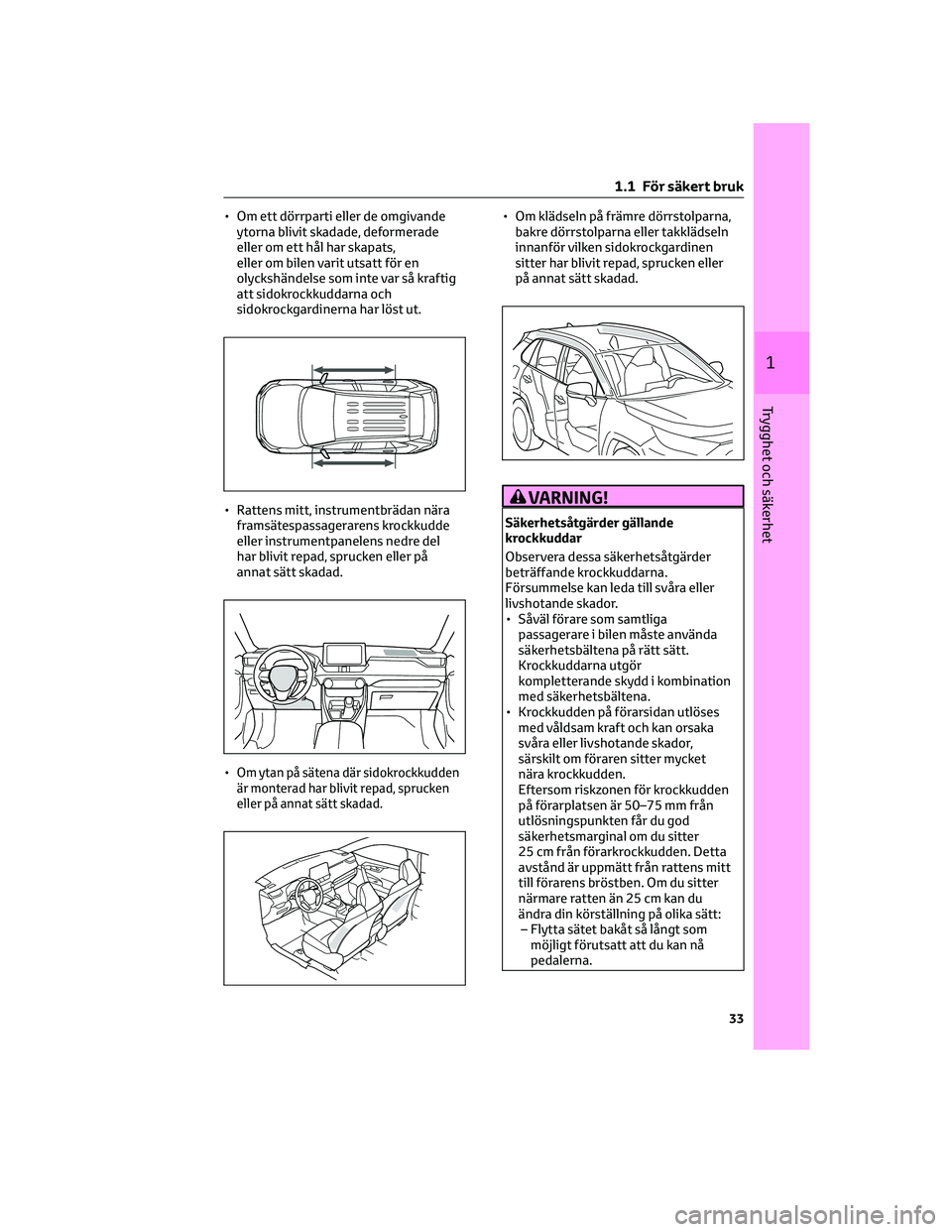

• Om ett dörrparti eller de omgivande
ytorna blivit skadade, deformerade
eller om ett hål har skapats,
eller om bilen varit utsatt för en
olyckshändelse som inte var så kraftig
att sidokrockkuddarna och
sidokrockgardinerna har löst ut.
• Rattens mitt, instrumentbrädan nära
framsätespassagerarens krockkudde
eller instrumentpanelens nedre del
har blivit repad, sprucken eller på
annat sätt skadad.
•
Om ytan på sätena där sidokrockkudden
är monterad har blivit repad, sprucken
eller på annat sätt skadad.
• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsåtgärder
beträffande krockkuddarna.
Försummelse kan leda till svåra eller
livshotande skador.
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket
nära krockkudden.
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter
25 cm från förarkrockkudden. Detta
avstånd är uppmätt från rattens mitt
till förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du
ändra din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
1 .1 För säkert bruk
33
1
Trygghet och säkerhet
Page 36 of 554

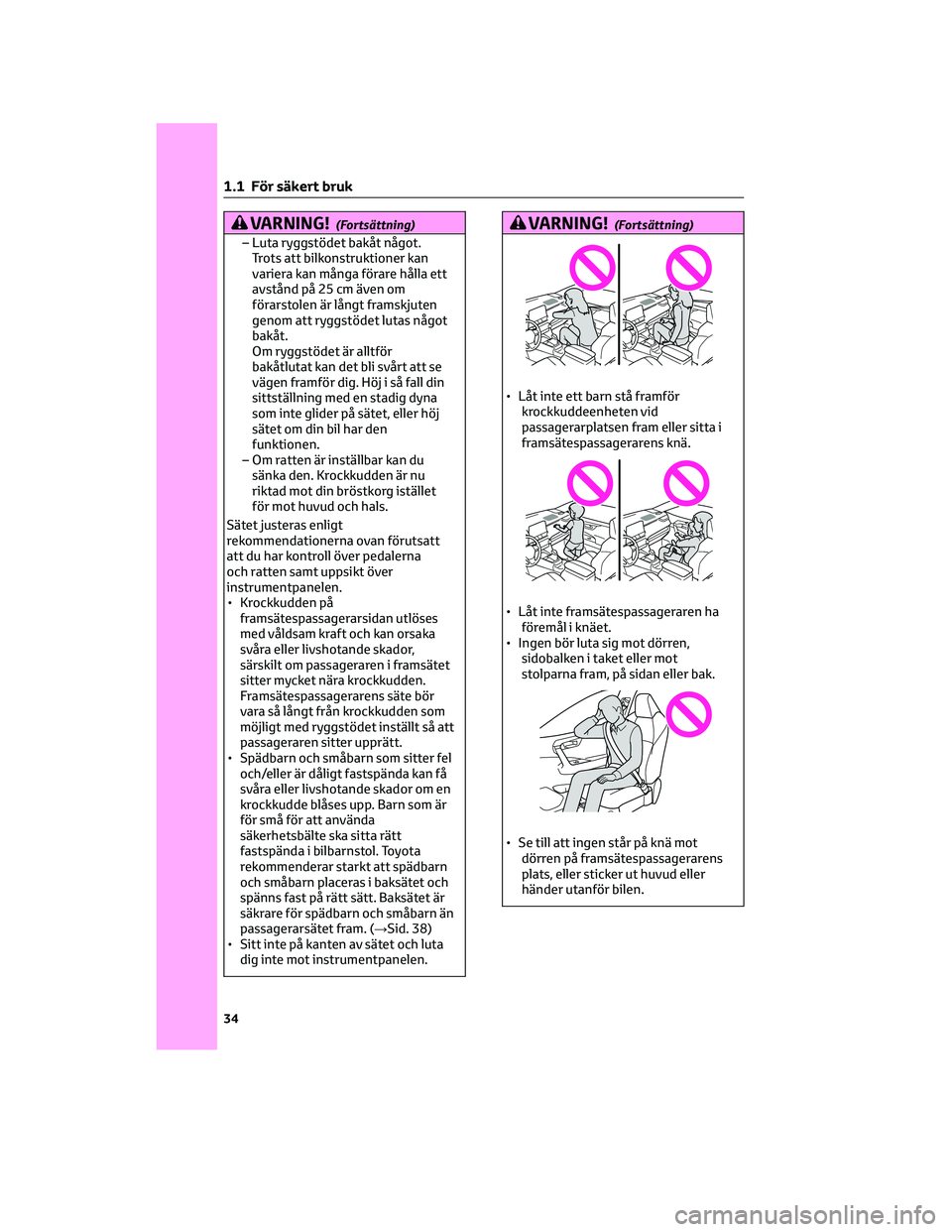

VARNING!(Fortsättning)
– Luta ryggstödet bakåt något.
Trots att bilkonstruktioner kan
variera kan många förare hålla ett
avstånd på 25 cm även om
förarstolen är långt framskjuten
genom att ryggstödet lutas något
bakåt.
Om ryggstödet är alltför
bakåtlutat kan det bli svårt att se
vägen framför dig. Höj i så fall din
sittställning med en stadig dyna
som inte glider på sätet, eller höj
sätet om din bil har den
funktionen.
– Om ratten är inställbar kan du
sänka den. Krockkudden är nu
riktad mot din bröstkorg istället
för mot huvud och hals.
Sätet justeras enligt
rekommendationerna ovan förutsatt
att du har kontroll över pedalerna
och ratten samt uppsikt över
instrumentpanelen.
• Krockkudden på
framsätespassagerarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om passageraren i framsätet
sitter mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 38)
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
VARNING!(Fortsättning)
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
1 .1 För säkert bruk
34
Page 37 of 554

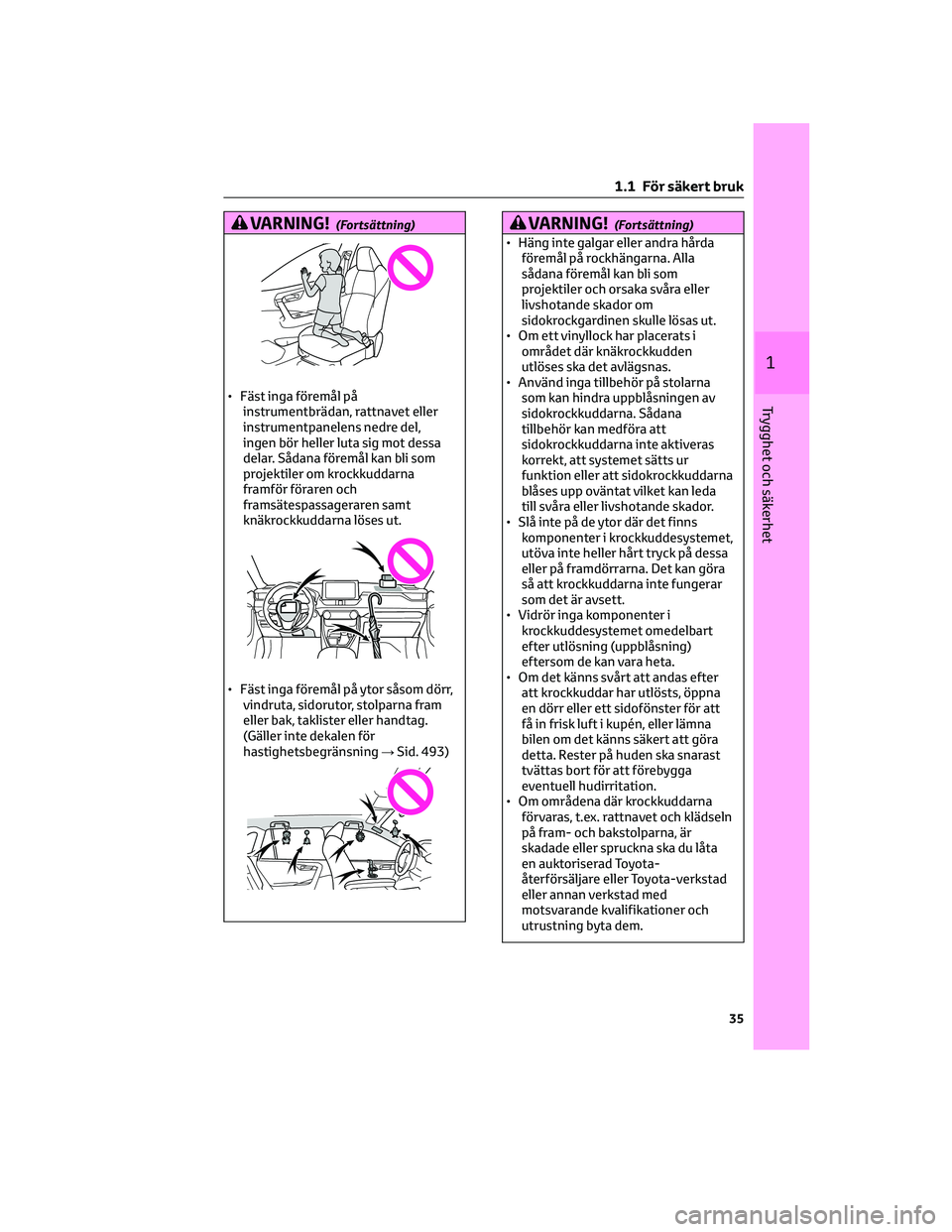

VARNING!(Fortsättning)
• Fäst inga föremål på
instrumentbrädan, rattnavet eller
instrumentpanelens nedre del,
ingen bör heller luta sig mot dessa
delar. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren samt
knäkrockkuddarna löses ut.
• Fäst inga föremål på ytor såsom dörr,
vindruta, sidorutor, stolparna fram
eller bak, taklister eller handtag.
(Gäller inte dekalen för
hastighetsbegränsning→Sid. 493)
VARNING!(Fortsättning)
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Alla
sådana föremål kan bli som
projektiler och orsaka svåra eller
livshotande skador om
sidokrockgardinen skulle lösas ut.
• Om ett vinyllock har placerats i
området där knäkrockkudden
utlöses ska det avlägsnas.
• Använd inga tillbehör på stolarna
som kan hindra uppblåsningen av
sidokrockkuddarna. Sådana
tillbehör kan medföra att
sidokrockkuddarna inte aktiveras
korrekt, att systemet sätts ur
funktion eller att sidokrockkuddarna
blåses upp oväntat vilket kan leda
till svåra eller livshotande skador.
• Slå inte på de ytor där det finns
komponenter i krockkuddesystemet,
utöva inte heller hårt tryck på dessa
eller på framdörrarna. Det kan göra
så att krockkuddarna inte fungerar
som det är avsett.
• Vidrör inga komponenter i
krockkuddesystemet omedelbart
efter utlösning (uppblåsning)
eftersom de kan vara heta.
• Om det känns svårt att andas efter
att krockkuddar har utlösts, öppna
en dörr eller ett sidofönster för att
få in frisk luft i kupén, eller lämna
bilen om det känns säkert att göra
detta. Rester på huden ska snarast
tvättas bort för att förebygga
eventuell hudirritation.
• Om områdena där krockkuddarna
förvaras, t.ex. rattnavet och klädseln
på fram- och bakstolparna, är
skadade eller spruckna ska du låta
en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad
eller annan verkstad med
motsvarande kvalifikationer och
utrustning byta dem.
1 .1 För säkert bruk
35
1
Trygghet och säkerhet
Page 39 of 554
1.2 Säkerhet för barn
1.2.1 Manuellt i-/
urkopplingssystem till
framsätespassagerarens
krockkudde
Det här systemet inaktiverar
krockkudden vid framsätespassagerarens
plats.
Krockkudden får endast kopplas ur om ett
barn sitter i bilbarnstol i framsätet.
Systemkomponenter
A"PASSENGER AIR BAG",
indikeringslampa
Indikeringslamporna "PASSENGER AIR
BAG"och "ON" tänds när
krockkuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder (endast
när startknappen är i tändningsläge).
BManuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddarInformation om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
•
Kontrollampan "OFF" tänds inte när den
manuella i-/urkopplingskontakten är
inställd på "OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
Inaktivering av
framsätespassagerarens krockkuddar
Sätt in den mekaniska nyckeln i låset och
vrid om till läge "OFF".
Indikeringslampan "OFF" tänds (endast
när startknappen är i tändningsläge).
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet ska
du kontrollera att den manuella
i-/urkopplingskontakten till
krockkudden är i läge "OFF".
Om krockkuddens manuella
i-/urkopplingssystem är i läge ON kan
den häftiga kraften när en krockkudde
utlöses orsaka svåra skador eller även
dödsfall.
1 .2 Säkerhet för barn
37
1
Trygghet och säkerhet
Page 40 of 554
VARNING!(Fortsättning)
Om en bilbarnstol inte är monterad
på framsätespassagerarens plats
Kontrollera att det manuella
i-/urkopplingssystemet är inställt i läge
"ON". Om det får vara kvar i avstängt
läge utlöses eventuellt inte
krockkudden om en olycka skulle
inträffa vilket kan leda till en allvarlig
skada eller även dödsfall.
1.2.2 Åka bil med barn
Observera följande säkerhetsanvisningar
om det finns barn i bilen. Använd
bilbarnstol avpassad för barnets storlek
tills barnet är tillräckligt stort för att
använda bilens säkerhetsbälte.
• Det rekommenderas att barn sitter i
baksätet för att undvika oavsiktlig
kontakt med växelspaken,
vindrutetorkarens reglage etc.
• Använd barnlåset på bakdörrarna eller
låsknappen till fönstren för att
undvika att barn öppnar dörren under
färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt.
(→Sid. 168, Sid. 245)
• Låt inte små barn använda utrustning
som de kan fastna i eller klämma sig i,
t.ex. elfönsterhissar, motorhuv,
baklucka, säten, etc.
VARNING!
När det finns barn i bilen
Låt aldrig barn vistas i bilen utan
uppsikt. Låt dem heller aldrig ta hand
om eller använda bilnyckeln.
Barn kan starta motorn eller flytta
växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med sidofönster,
panoramasoltak (i förekommande fall)
eller andra funktioner i bilen. Barn kan
även råka ut för livsfarliga skador om
kupén blir extremt varm eller kall.Bilbarnstolar
Innan en bilbarnstol monteras i bilen
finns säkerhetsåtgärder som måste
observeras, olika typer av bilbarnstolar
samt monteringsmetoder etc. i denna
manual.
• Bilbarnstol ska användas när ett barn
som inte är tillräckligt stort att
använda bilens säkerhetsbälte åker i
bilen. För barnets säkerhet ska du
alltid montera bilbarnstolen i
baksätet. Följ metoden för montering i
anvisningarna som medföljde
bilbarnstolen.
• Användning av en originalbilbarnstol
från Toyota rekommenderas eftersom
en sådan kan tryggt användas i den
här bilen. Originalbilbarnstolar från
Toyota är speciellt tillverkade för
Toyotabilar. De kan köpas hos en
Toyota-återförsäljare.
Innehållsförteckning
Kom ihåg. Sid. 38
När du använder en bilbarnstol: Sid. 39
Lämpliga placeringar av bilbarnstol på
respektive säte: Sid. 41
Monteringsmetod för bilbarnstol: Sid. 47
• Montering med säkerhetsbälte:
Sid. 48
• Montering med ISOFIX nedre
fästpunkt: Sid. 49
• Använda fäste med övre rem: Sid. 50
Kom ihåg
•
Prioritera och observera såväl
varningarna som lagar och
förordningar beträffande bilbarnstolar.
• Använd en bilbarnstol tills barnet är så
stort att det kan använda bilens
reguljära säkerhetsbälte.
• Välj en bilbarnstol som är anpassad
efter barnets ålder och storlek.
1 .2 Säkerhet för barn
38
