TOYOTA RAV4 PHEV 2021 Bruksanvisningar (in Swedish)
Manufacturer: TOYOTA, Model Year: 2021, Model line: RAV4 PHEV, Model: TOYOTA RAV4 PHEV 2021Pages: 554, PDF Size: 136.63 MB
Page 1 of 554
RAV4 PHEV
Owner’s Manual
Page 2 of 554

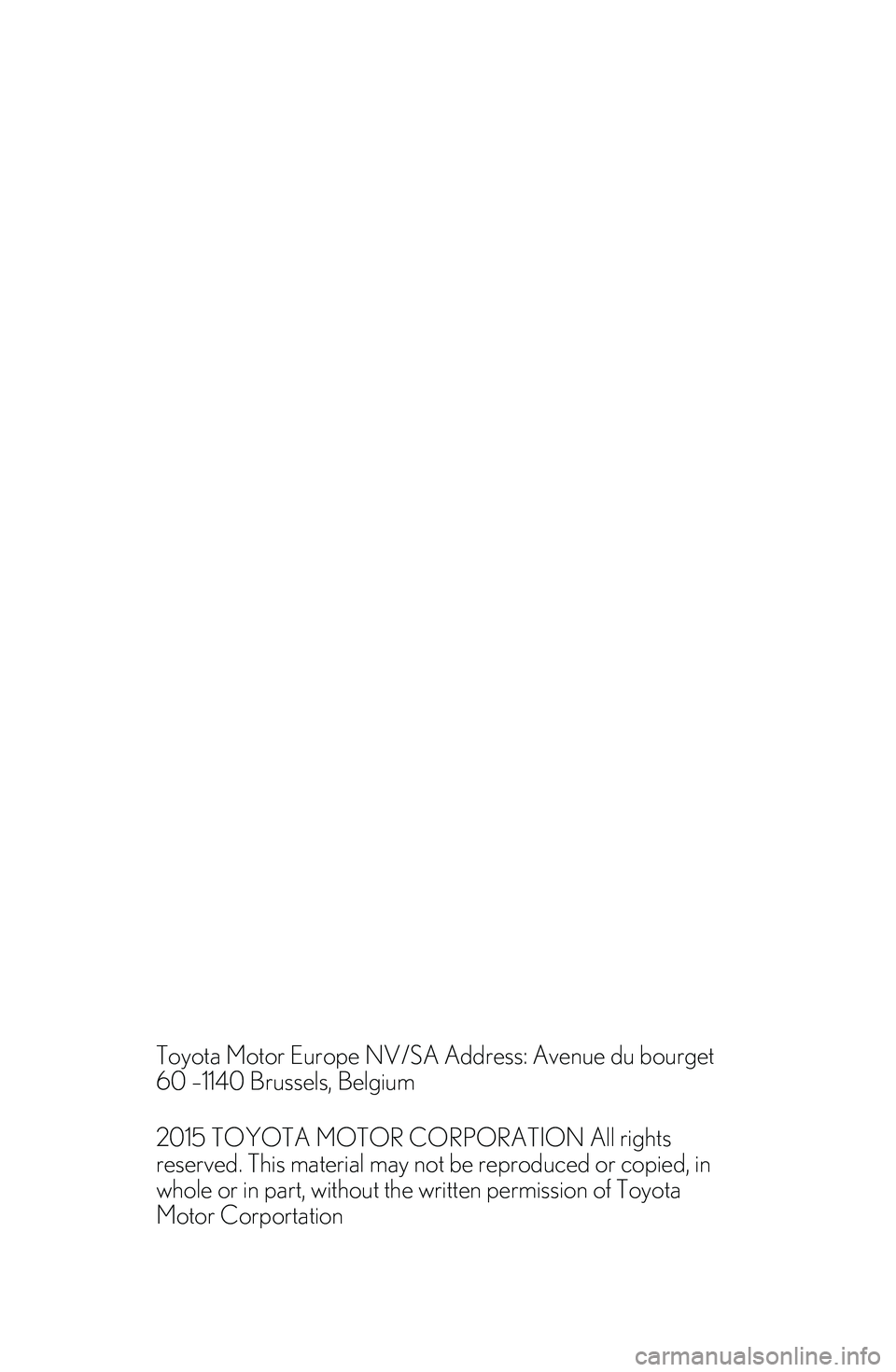

Toyota Motor Europe NV/SA Address: Avenue du bourget
60 –1140 Brussels, Belgium
2015 TOYOTA MOTOR CORPORATION All rights
reserved. This material may not be reproduced or copied, in
whole or in part, without the written permission of Toyota
Motor Corportation
Page 3 of 554

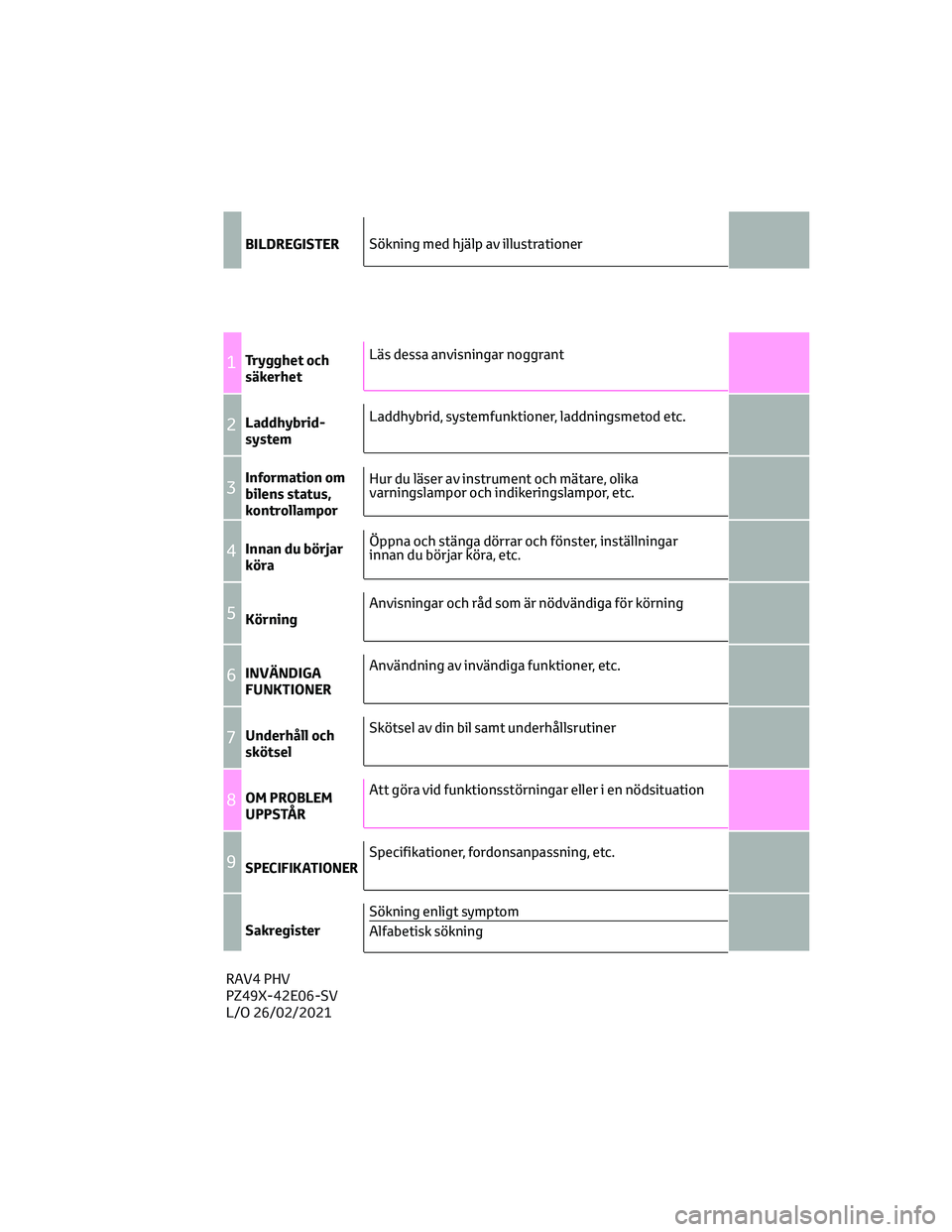

BILDREGISTER
1Trygghet och
säkerhet
2Laddhybrid-
system
3Information om
bilens status,
kontrollampor
4Innan du börjar
köra
5Körning
6INVÄNDIGA
FUNKTIONER
7Underhåll och
skötsel
8OM PROBLEM
UPPSTÅR
9SPECIFIKATIONER
Sakregister
Sökning med hjälp av illustrationer
Läs dessa anvisningar noggrant
Laddhybrid, systemfunktioner, laddningsmetod etc.
Hur du läser av instrument och mätare, olika
varningslampor och indikeringslampor, etc.
Öppna och stänga dörrar och fönster, inställningar
innan du börjar köra, etc.
Anvisningar och råd som är nödvändiga för körning
Användning av invändiga funktioner, etc.
Skötsel av din bil samt underhållsrutiner
Att göra vid funktionsstörningar eller i en nödsituation
Specifikationer, fordonsanpassning, etc.
Sökning enligt symptom
Alfabetisk sökningRAV4 PHV
PZ49X-42E06-SV
L/O 26/02/2021
Page 4 of 554
För din information.................5
Så här läser du den här instruktionsboken....6
Söka information..................7
Bildregister......................9
1.Trygghet och säkerhet
1.1 För säkert bruk................24
1.1.1 Innan du börjar köra.........24
1.1.2 För säker körning...........25
1.1.3 Säkerhetsbälten...........25
1.1.4 Krockkuddar..............29
1.1.5 Säkerhetsåtgärder beträffande
avgaser.................36
1.2 Säkerhet för barn...............37
1.2.1 Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde..............37
1.2.2 Åka bil med barn...........38
1.3 Hjälp i nödsituation..............51
1.3.1 eCall
*..................51
1.4 Stöldskyddssystem..............60
1.4.1 Startspärrsystem...........60
1.4.2 Dubbelsidigt låssystem
*.......60
1.4.3 Larm*..................61
2. Laddhybridsystem
2.1 Laddhybridsystem..............66
2.1.1 Laddhybridsystem, detaljer.....66
2.1.2 Laddhybridsystem,
säkerhetsanvisningar........74
2.1.3 Laddhybridbil, körtips........78
2.1.4 EV, räckvidd..............80
2.2 Laddning....................82
2.2.1 Laddningsutrustning.........82
2.2.2 AC-laddkabel.............84
2.2.3
Låsa och låsa upp luckan till
laddintaget och anslutningsdonet . . 95
2.2.4 Strömkällor som kan användas . . . 98
2.2.5 Laddningsmetoder.........100
2.2.6 Tips för laddning..........103
2.2.7 Vad du behöver veta före
laddning...............104
2.2.8 Hur bilen laddas...........106
2.2.9 Använda laddningsschemat....113
2.2.10 Använda "Mitt utrymme-läge" . . 121
2.2.11 När laddning inte kan
genomföras............124
3. Information om bilens status,
kontrollampor
3.1 Instrumentgrupp..............134
3.1.1 Varnings- och kontrollampor . . . 134
3.1.2 Instrument och mätare.......139
3.1.3 Informationsdisplay........143
3.1.4 Vindrutedisplay
*..........153
3.1.5 Energimonitor/
Förbrukningsskärm.........156
4. Innan du börjar köra
4.1 Information om nycklar..........162
4.1.1 Nycklar................162
4.2 Öppna, stänga och låsa dörrarna.....164
4.2.1 Sidodörrar..............164
4.2.2 Baklucka...............169
4.2.3
Elektroniskt lås- och startsystem . . 1814.3 Inställning av sätena............227
4.3.1 Framsäten..............227
4.3.2 Baksäte................228
4.3.3 Körställningsminne
*........229
4.3.4 Nackskydd..............231
4.4 Justera ratten och speglarna.......233
4.4.1 Ratt..................233
4.4.2 Invändig backspegel
*........233
4.4.3 Digital backspegel*.........234
4.4.4 Ytterbackspeglar..........242
4.5 Öppna, stänga fönster och taklucka . . . 243
4.5.1 Elfönsterhissar...........243
4.5.2 Panoramaglastak
*..........245
5. Körning
5.1 Innan du börjar köra............250
5.1.1 Köra bilen...............250
5.1.2 Last och bagage...........255
5.1.3 Köra med släp............256
5.2 Körrutiner..................262
5.2.1 Startknapp (tändning).......262
5.2.2 Hybridväxellåda...........267
5.2.3
Körriktningsvisare, omkopplare . . 2705.2.4 Parkeringsbroms..........271
5.2.5 Bromshållare.............273
5.3 Använda strålkastare och
vindrutetorkare...............275
5.3.1 Strålkastaromkopplare.......275
2
Page 5 of 554
5.3.2 AHB (Automatiskt helljus)*....277
5.3.3 Dimljus, reglage...........280
5.3.4 Vindrutetorkare och spolare . . . 280
5.3.5 Bakrutetorkare och spolare....282
5.4 Tanka.....................283
5.4.1 Öppna tanklocket..........283
5.5 Använda körstödssystemen........285
5.5.1 Toyota Safety Sense
*........285
5.5.2 PCS
(Aktivt krockskyddssystem)
*...295
5.5.3 LTA (Linjeavkännare)*.......302
5.5.4 RSA (Vägskyltsigenkänning)*...311
5.5.5 Aktiv farthållare med radar från
0 km/tim
*...............314
5.5.6 Farthållare*..............324
5.5.7 Fartbegränsare*...........326
5.5.8 BSM (Dödavinkelvarnare)*....328
5.5.9 Toyota parkeringssensor*.....348
5.5.10PKSB (Intelligent autobroms)*. . 3545.5.11 Intelligent autobroms
(statiska föremål)*........358
5.5.12Intelligent autobroms
(korsande trafik bakom bilen)*. . 3635.5.13 Körlägesväljare..........367
5.5.14 Trail Mode..............368
5.5.15 GPF (bensinpartikelfilter)....369
5.5.16 Förarstödssystem.........369
5.6 Goda råd för körning............375
5.6.1 Råd för vinterkörning........375
5.6.2 Terrängfordon,
säkerhetsanvisningar.......377
6. INVÄNDIGA FUNKTIONER
6.1 Använda luftkonditioneringssystem och
avfrostning..................382
6.1.1 Automatisk luftkonditionering . . 382
6.1.2 Fjärrmanövrerad
luftkonditionering.........389
6.1.3 Eluppvärmd ratt
*/Eluppvärmda
framsäten*/Eluppvärmda framsäten
och ventilerade framsäten*/
Eluppvärmda säten i baksätet . . . 391
6.2 Använda kupébelysningen........393
6.2.1 Invändig belysning.........393
6.3 Använda förvaringsfacken........395
6.3.1 Förvaringsmöjligheter.......395
6.3.2 Detaljer i bagageutrymmet....399
6.4 Använda övriga invändiga funktioner . . 402
6.4.1 Övriga invändiga detaljer.....402
7. Underhåll och skötsel
7.1 Underhåll och skötsel...........412
7.1.1 Rengöra och skydda bilens
exteriör................412
7.1.2 Rengöra och skydda bilens
interiör................414
7.2 Underhåll...................416
7.2.1 Underhållsbehov..........416
7.2.2 Service enligt serviceintervall . . . 416
7.2.3 Arbeten du kan göra själv.....416
7.3 Arbeten du kan göra själv.........417
7.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen..........417
7.3.2 Huv..................418
7.3.3 Placera domkraft..........420
7.3.4 Motorrum...............421
7.3.5 12-voltsbatteri...........426
7.3.6 Däck..................428
7.3.7 Däcktryck...............447
7.3.8 Fälgar.................448
7.3.9 Luftkonditioneringsfilter.....449
7.3.10 Rengöring av luftintag och filter
till DC/DC-omvandlaren.....452
7.3.11 Byte av torkargummi.......455
7.3.12 Elektroniska nyckelns batteri . . 458
7.3.13 Kontroll och byte av säkringar . . 460
7.3.14 Glödlampor.............462
8.OM PROBLEM UPPSTÅR
8.1 Viktig information.............474
8.1.1 Varningsblinkers..........474
8.1.2 Om bilen måste stannas i en akut
situation...............474
8.1.3 Om bilen sitter fast i vatten som
stiger.................475
8.2 Åtgärder i en nödsituation.........475
8.2.1 Om bilen måste bogseras.....475
8.2.2 Om du tycker att något är fel . . . 478
8.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......479
8.2.4 Om ett varningsmeddelande
visas..................486
8.2.5 Om du får punktering
(modeller utan reservhjul).....490
8.2.6 Om du får punktering
(modeller med reservhjul).....500
8.2.7
Om hybridsystemet inte startar . . 5078.2.8 Om du tappar bort nycklarna . . . 508
3
1
2
3
4
5
6
7
8
9
Page 6 of 554

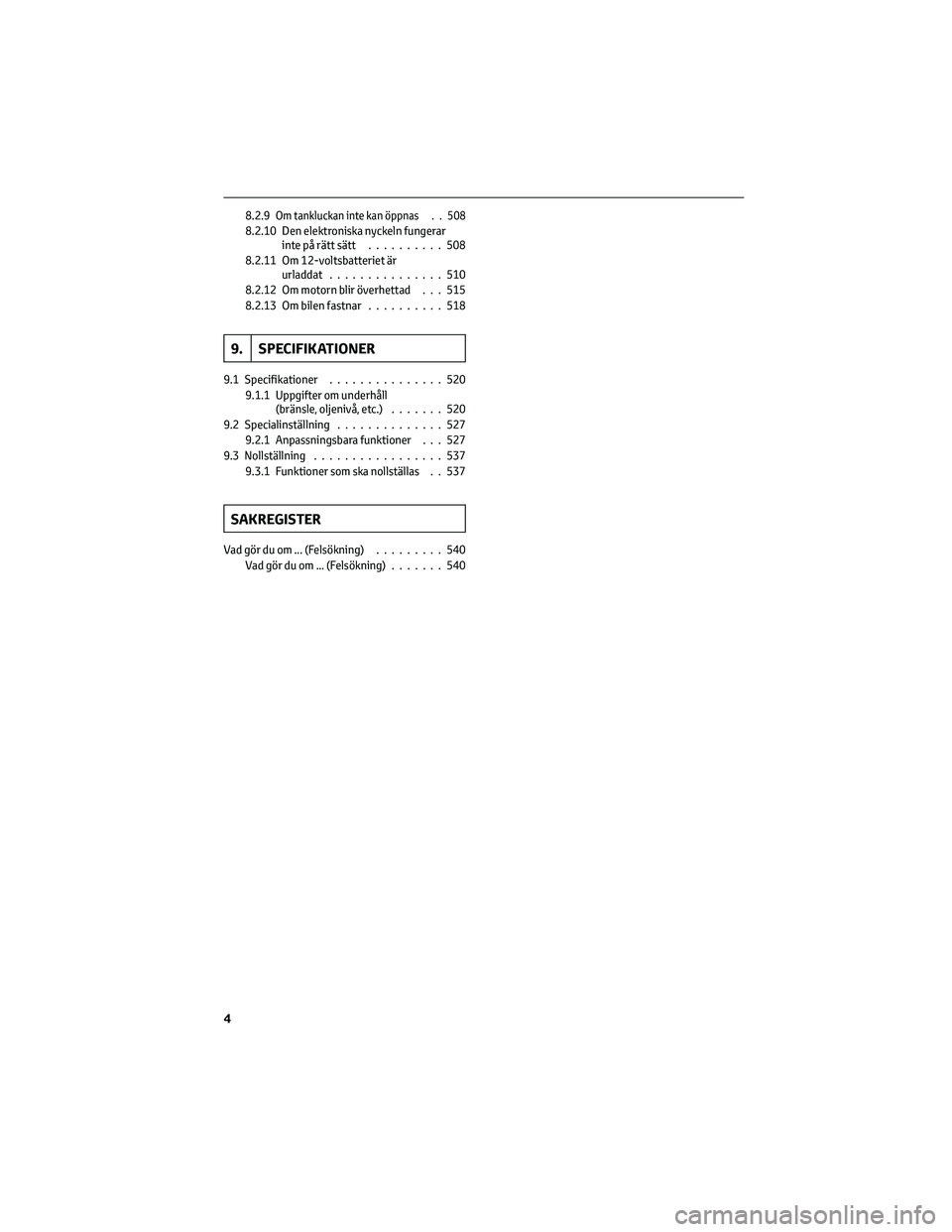

8.2.9Om tankluckan inte kan öppnas . . 5088.2.10 Den elektroniska nyckeln fungerar
inte på rätt sätt..........508
8.2.11 Om 12-voltsbatteriet är
urladdat...............510
8.2.12 Om motorn blir överhettad . . . 515
8.2.13 Om bilen fastnar..........518
9. SPECIFIKATIONER
9.1 Specifikationer...............520
9.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......520
9.2 Specialinställning..............527
9.2.1 Anpassningsbara funktioner . . . 527
9.3 Nollställning.................537
9.3.1 Funktioner som ska nollställas . . 537
SAKREGISTER
Vad gör du om ... (Felsökning).........540
Vad gör du om ... (Felsökning).......540
4
Page 7 of 554

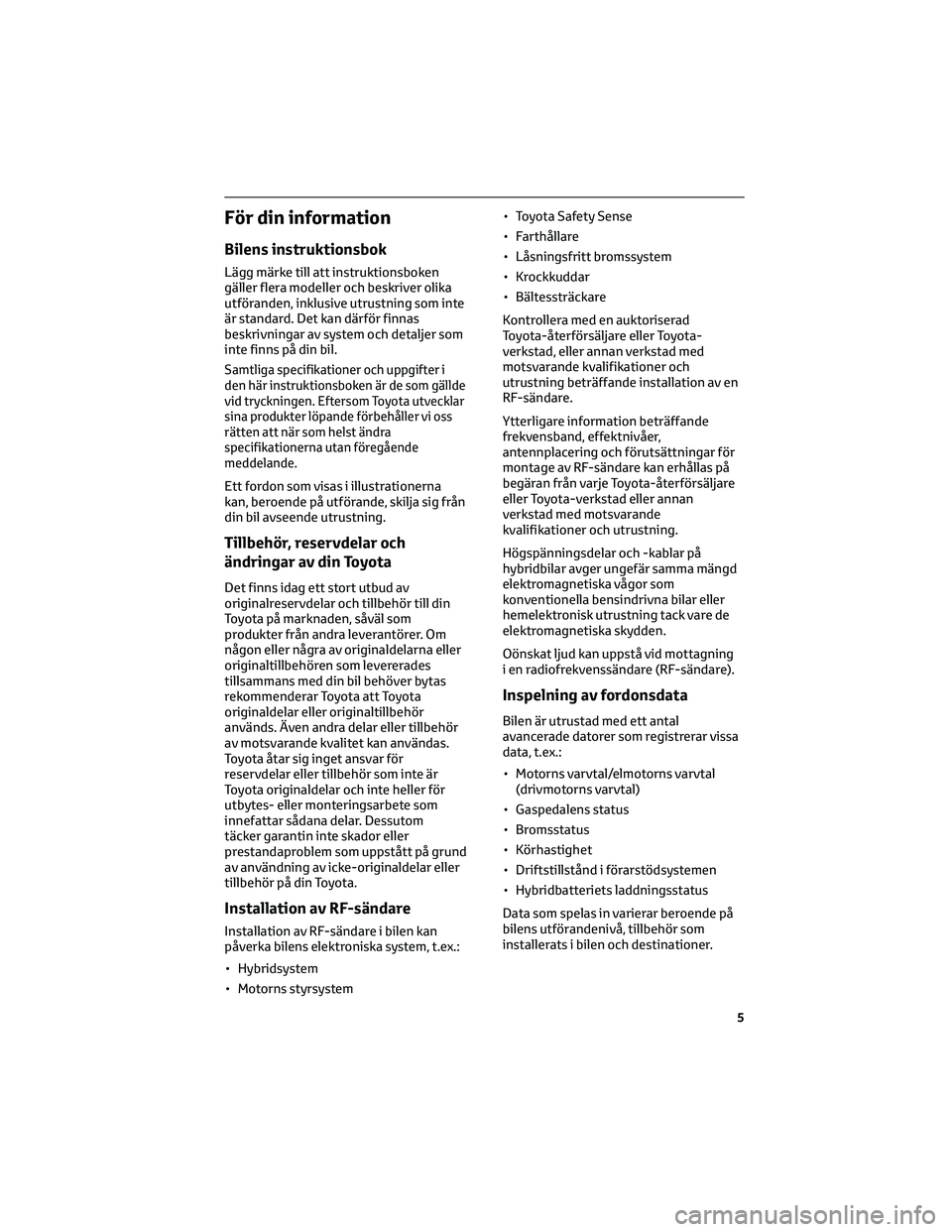

För din information
Bilens instruktionsbok
Lägg märke till att instruktionsboken
gäller flera modeller och beskriver olika
utföranden, inklusive utrustning som inte
är standard. Det kan därför finnas
beskrivningar av system och detaljer som
inte finns på din bil.
Samtliga specifikationer och uppgifter i
den här instruktionsboken är de som gällde
vid tryckningen. Eftersom Toyota utvecklar
sina produkter löpande förbehåller vi oss
rätten att när som helst ändra
specifikationerna utan föregående
meddelande.
Ett fordon som visas i illustrationerna
kan, beroende på utförande, skilja sig från
din bil avseende utrustning.
Tillbehör, reservdelar och
ändringar av din Toyota
Det finns idag ett stort utbud av
originalreservdelar och tillbehör till din
Toyota på marknaden, såväl som
produkter från andra leverantörer. Om
någon eller några av originaldelarna eller
originaltillbehören som levererades
tillsammans med din bil behöver bytas
rekommenderar Toyota att Toyota
originaldelar eller originaltillbehör
används. Även andra delar eller tillbehör
av motsvarande kvalitet kan användas.
Toyota åtar sig inget ansvar för
reservdelar eller tillbehör som inte är
Toyota originaldelar och inte heller för
utbytes- eller monteringsarbete som
innefattar sådana delar. Dessutom
täcker garantin inte skador eller
prestandaproblem som uppstått på grund
av användning av icke-originaldelar eller
tillbehör på din Toyota.
Installation av RF-sändare
Installation av RF-sändare i bilen kan
påverka bilens elektroniska system, t.ex.:
• Hybridsystem
• Motorns styrsystem• Toyota Safety Sense
• Farthållare
• Låsningsfritt bromssystem
• Krockkuddar
• Bältessträckare
Kontrollera med en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning beträffande installation av en
RF-sändare.
Ytterligare information beträffande
frekvensband, effektnivåer,
antennplacering och förutsättningar för
montage av RF-sändare kan erhållas på
begäran från varje Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Högspänningsdelar och -kablar på
hybridbilar avger ungefär samma mängd
elektromagnetiska vågor som
konventionella bensindrivna bilar eller
hemelektronisk utrustning tack vare de
elektromagnetiska skydden.
Oönskat ljud kan uppstå vid mottagning
i en radiofrekvenssändare (RF-sändare).
Inspelning av fordonsdata
Bilen är utrustad med ett antal
avancerade datorer som registrerar vissa
data, t.ex.:
• Motorns varvtal/elmotorns varvtal
(drivmotorns varvtal)
• Gaspedalens status
• Bromsstatus
• Körhastighet
• Driftstillstånd i förarstödsystemen
• Hybridbatteriets laddningsstatus
Data som spelas in varierar beroende på
bilens utförandenivå, tillbehör som
installerats i bilen och destinationer.
5
Page 8 of 554
Datorerna spelar inte in samtal eller ljud,
och registrerar enbart bilder utanför
bilen i vissa situationer.
• Användning av data
• Toyota kan komma att använda data
som spelats in i dessa datorer för att
diagnostisera funktionsstörningar,
bedriva forskning och utveckling,
samt förbättra kvaliteten.
• Toyota kommer inte att lämna ut
registrerade data till tredje part,
förutom:
– Med tillstånd från bilens ägare, eller
med tillstånd från leasingtagaren
om bilen är leasad
– Som svar på en formell begäran från
polis, domstol eller myndighet
– För bruk av Toyota i domstol
– För forskningsändamål när
uppgifterna inte är knutna till en
specifik bil eller bilägare
När bilen en dag har tjänat ut
Krockkudde- och bältessträckarsystemen
i din Toyota innehåller explosiva
kemikalier. Om bilen skrotas med
krockkudde- och bältessträckarsystemen
kvar i bilen kan de orsaka brand eller
andra olyckor. Se till att krockkudde- och
bältessträckarsystemen demonteras och
tas om hand av en kvalificerad verkstad
eller en Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning innan du lämnar bilen till
skrotning.
VARNING!
Allmänna säkerhetsanvisningar
under körning
Körning i påverkat tillstånd: Kör aldrig
bil när du är påverkad av alkohol eller
droger, vilket försämrar din förmåga att
framföra bilen. Alkohol och vissa droger
eller läkemedel förlänger
reaktionstiden, försämrar omdömet
och reducerar koordinationsförmågan,
vilket kan leda till svåra eller
livshotande skador.
VARNING!(Fortsättning)
Körning med framförhållning: Kör alltid
med framförhållning. Försök att
förutse misstag som andra förare eller
fotgängare kan tänkas göra och var
redo att undvika olyckor.
Fokusering: Ge alltid körningen din
fulla uppmärksamhet. Allt som kan
distrahera föraren, t.ex. använda
reglage, tala i mobiltelefon eller läsa
karta, kan leda till en kollision med
svåra eller livshotande skador på dig
själv, övriga passagerare eller tredje
part
Allmänna åtgärder beträffande
säkerhet för barn
Låt aldrig barn vistas i bilen utan
uppsikt. Låt dem heller aldrig ta hand
om eller använda bilnyckeln.
Barn kan starta motorn eller flytta
växelspaken till friläge. Det finns även
risk för att barn kan skada sig själva
genom att leka med sidofönster,
panoramasoltaket eller andra
funktioner i bilen. Dessutom kan barn
råka ut för livsfarliga skador om kupén
blir extremt varm eller kall.
Så här läser du den här
instruktionsboken
Förklaring av symboler i
instruktionsboken
Symboler i den här
instruktionsboken
Symboler Innebörd
VARNING:
Beskriver något som kan
orsaka svåra eller livsho-
tande skador på männis-
kor om varningstexten
ignoreras.
6
Page 9 of 554
Symboler Innebörd
OBSERVERA:
Beskriver något som kan
orsaka skador på eller
funktionsstörningar i
bilen eller dess utrust-
ning om varningstexten
ignoreras.
Indikerar drifts- eller
funktionsprocedurer.
Följ stegen i numerisk
ordning.
Symboler i illustrationerna
Symboler Innebörd
Indikerar den rörelse
(trycka, vrida, etc.) som
behövs för att använda
strömbrytare eller andra
anordningar.
Visar resultatet av en
åtgärd (t.ex. ett lock
öppnas).
Symboler Innebörd
Indikerar komponenten
eller positionen som be-
skrivs.
BetyderGör inte ,
Låt bli , eller Låt inte
detta hända .
Söka information
• Alfabetiskt register:→Sid. 537
7
Page 10 of 554
• Bildregister:→Sid. 9
• Vad gör du om ... (Felsökning):
→Sid. 540
• Innehållsförteckning:→Sid. 2
8
