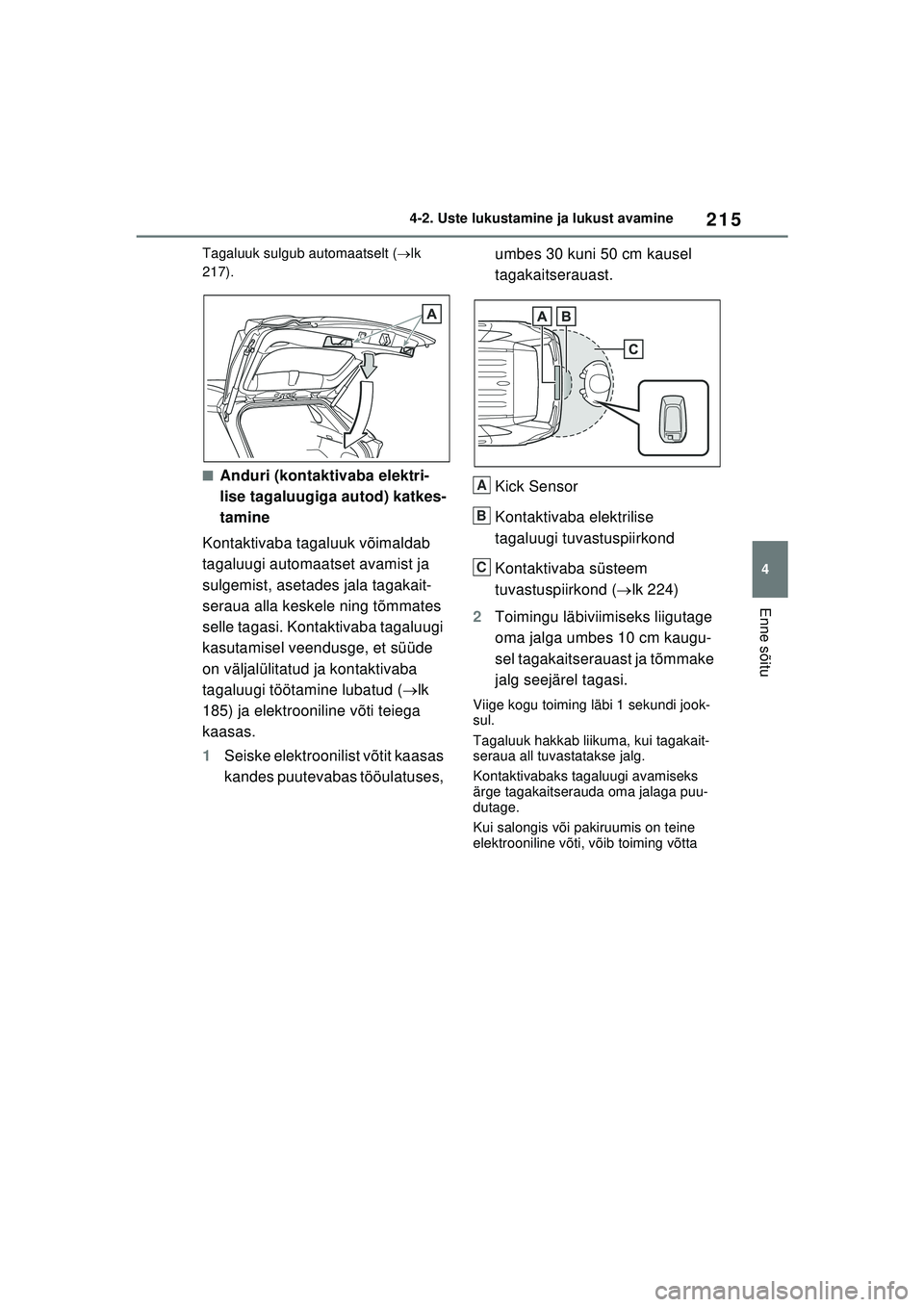

215
4
4-2. Uste lukustamine ja lukust avamine
Enne sõitu
Tagaluuk sulgub automaatselt (
lk
217).
■Anduri (kontaktivaba elektri-
lise tagaluugiga autod) katkes-
tamine
Kontaktivaba tagaluuk võimaldab
tagaluugi automaatset avamist ja
sulgemist, asetades jala tagakait-
seraua alla keskele ning tõmmates
selle tagasi. Kontaktivaba tagaluugi
kasutamisel veendusge, et süüde
on väljalülitatud ja kontaktivaba
tagaluugi töötamine lubatud ( lk
185) ja elektrooniline võti teiega
kaasas.
1 Seiske elektroonilist võtit kaasas
kandes puutevabas tööulatuses, umbes 30 kuni 50 cm kausel
tagakaitserauast.
Kick Sensor
Kontaktivaba
elektrilise
tagaluugi tuvastuspiirkond
Kontaktivaba süsteem
tuvastuspiirkond ( lk 224)
2 Toimingu läbiviimiseks liigutage
oma jalga umbes 10 cm kaugu-
sel tagakaitserauast ja tõmmake
jalg seejärel tagasi.
Viige kogu toiming läbi 1 sekundi jook-
sul.
Tagaluuk hakkab liikuma, kui tagakait-
seraua all tuvastatakse jalg.
Kontaktivabaks tagaluugi avamiseks
ärge tagakaitserauda oma jalaga puu-
dutage.
Kui salongis või pakiruumis on teine
elektrooniline võti, võib toiming võtta
A
B
C
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 215 Sunday, February 28, 2021 10:52 AM

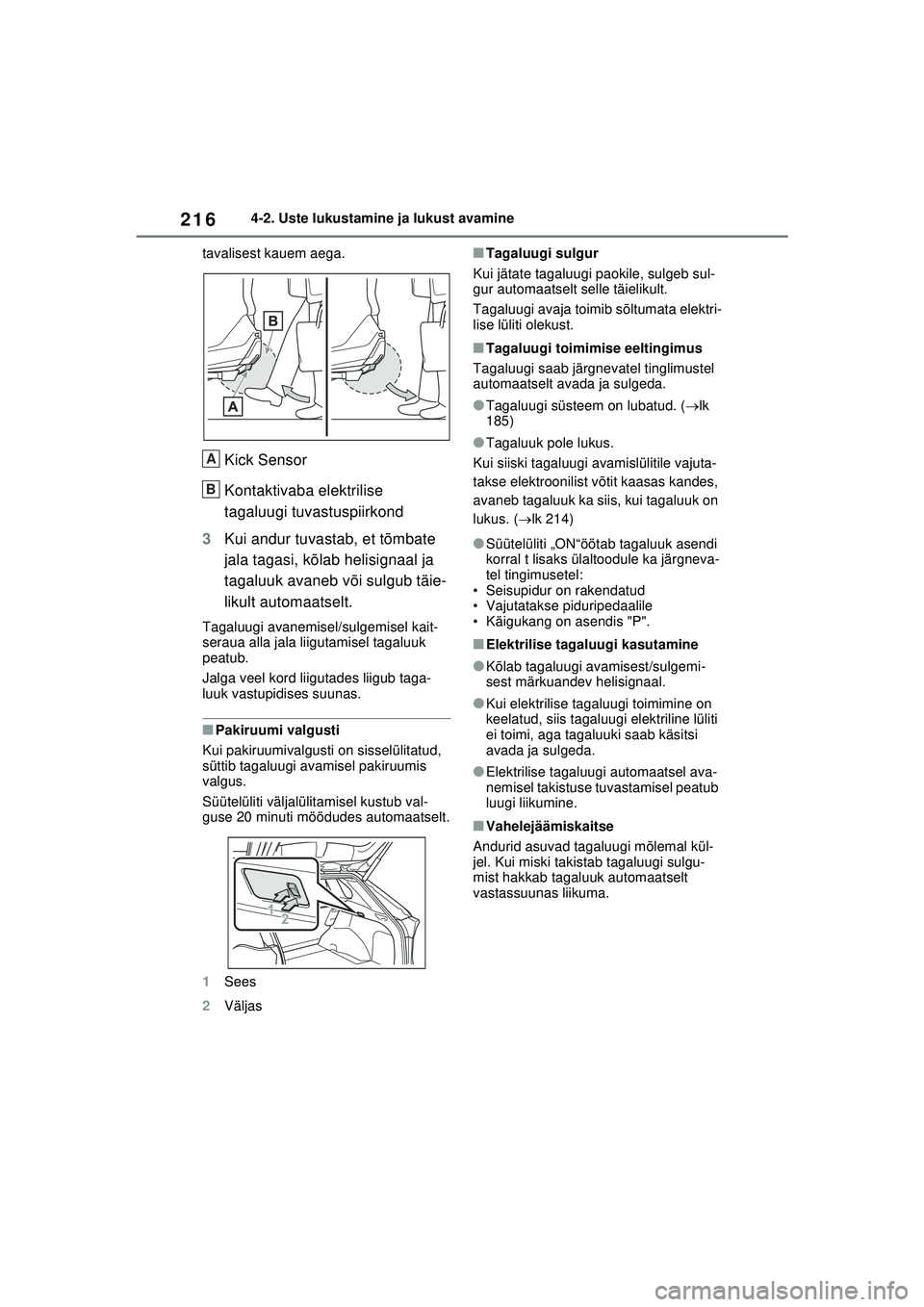

2164-2. Uste lukustamine ja lukust avamine
tavalisest kauem aega.
Kick Sensor
Kontaktivaba elektrilise
tagaluugi tuvastuspiirkond
3 Kui andur tuvastab, et tõmbate
jala tagasi, kõlab helisignaal ja
tagaluuk avaneb või sulgub täie-
likult automaatselt.
Tagaluugi avanemisel/sulgemisel kait-
seraua alla jala liigutamisel tagaluuk
peatub.
Jalga veel kord liigutades liigub taga-
luuk vastupidises suunas.
■Pakiruumi valgusti
Kui pakiruumivalgusti on sisselülitatud,
süttib tagaluugi avamisel pakiruumis
valgus.
Süütelüliti väljalülitamisel kustub val-
guse 20 minuti möödudes automaatselt.
1 Sees
2 Väljas
■Tagaluugi sulgur
Kui jätate tagaluugi paokile, sulgeb sul-
gur automaatselt selle täielikult.
Tagaluugi avaja toimib sõltumata elektri-
lise lüliti olekust.
■Tagaluugi toimimise eeltingimus
Tagaluugi saab järgnevatel tinglimustel
automaatselt avada ja sulgeda.
●Tagaluugi süsteem on lubatud. ( lk
185)
●Tagaluuk pole lukus.
Kui siiski tagaluugi avamislülitile vajuta-
takse elektroonilist võtit kaasas kandes,
avaneb tagaluuk ka siis, kui tagaluuk on
lukus. ( lk 214)
●Süütelüliti „ON“öötab tagaluuk asendi
korral t lisaks ülaltoodule ka järgneva-
tel tingimusetel:
• Seisupidur on rakendatud
• Vajutatakse piduripedaalile
• Käigukang on asendis "P".
■Elektrilise tagaluugi kasutamine
●Kõlab tagaluugi avamisest/sulgemi-
sest märkuandev helisignaal.
●Kui elektrilise tagaluugi toimimine on
keelatud, siis tagaluugi elektriline lüliti
ei toimi, aga tagaluuki saab käsitsi
avada ja sulgeda.
●Elektrilise tagaluugi automaatsel ava-
nemisel takistuse tuvastamisel peatub
luugi liikumine.
■Vahelejäämiskaitse
Andurid asuvad tagaluugi mõlemal kül-
jel. Kui miski takistab tagaluugi sulgu-
mist hakkab tagaluuk automaatselt
vastassuunas liikuma.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 216 Sunday, February 28, 2021 10:52 AM

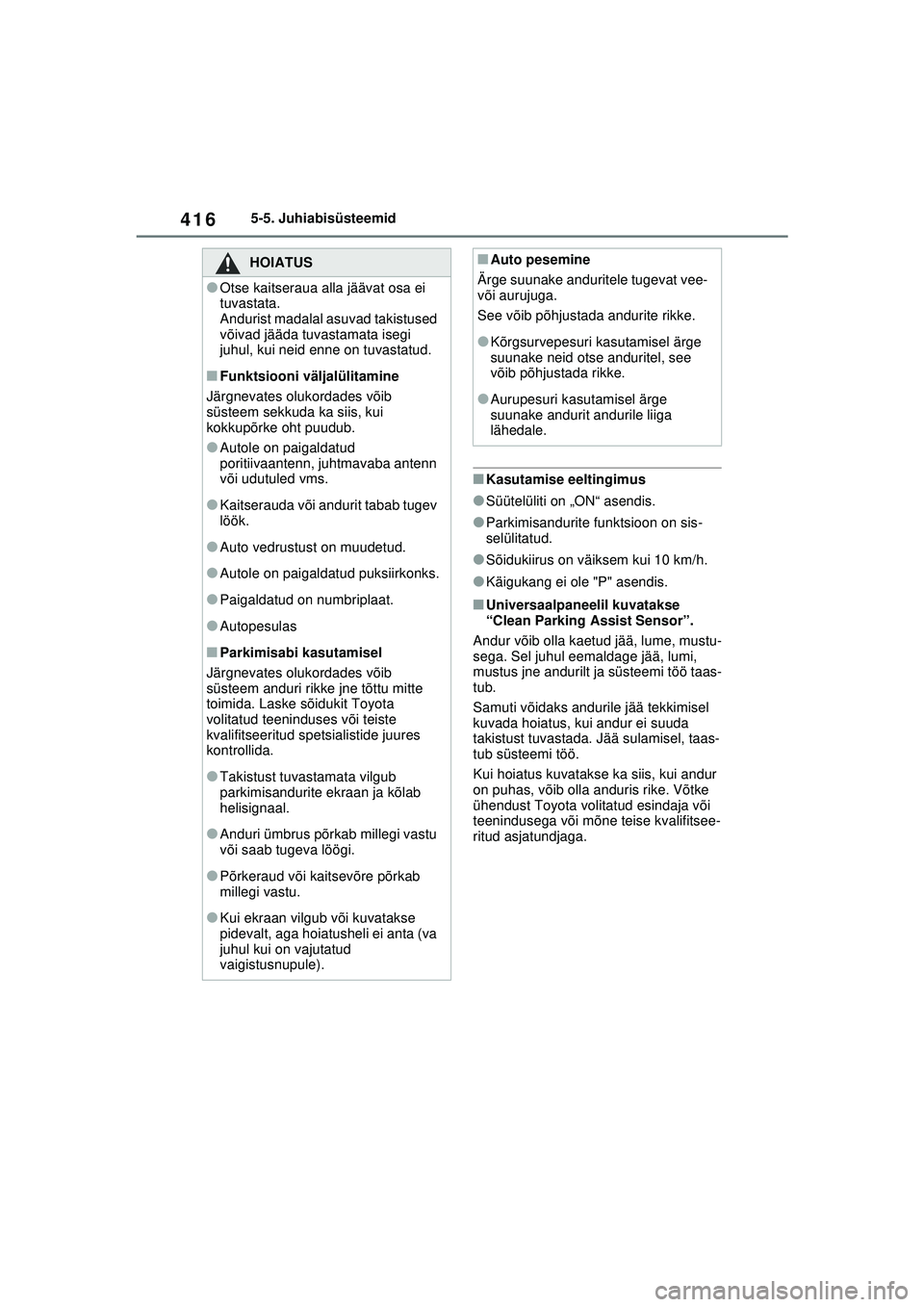

4165-5. Juhiabisüsteemid
■Kasutamise eeltingimus
●Süütelüliti on „ON“ asendis.
●Parkimisandurite funktsioon on sis-
selülitatud.
●Sõidukiirus on väiksem kui 10 km/h.
●Käigukang ei ole "P" asendis.
■Universaalpaneelil kuvatakse
“Clean Parking Assist Sensor”.
Andur võib olla kaetud jää, lume, mustu-
sega. Sel juhul eemaldage jää, lumi,
mustus jne andurilt ja süsteemi töö taas-
tub.
Samuti võidaks andurile jää tekkimisel
kuvada hoiatus, kui andur ei suuda
takistust tuvastada. Jää sulamisel, taas-
tub süsteemi töö.
Kui hoiatus kuvatakse ka siis, kui andur
on puhas, võib olla anduris rike. Võtke
ühendust Toyota volitatud esindaja või
teenindusega või mõne teise kvalifitsee-
ritud asjatundjaga.
HOIATUS
●Otse kaitseraua alla jäävat osa ei
tuvastata.
Andurist madalal asuvad takistused
võivad jääda tuvastamata isegi
juhul, kui neid enne on tuvastatud.
■Funktsiooni väljalülitamine
Järgnevates olukordades võib
süsteem sekkuda ka siis, kui
kokkupõrke oht puudub.
●Autole on paigaldatud
poritiivaantenn, juhtmavaba antenn
või udutuled vms.
●Kaitserauda või andurit tabab tugev
löök.
●Auto vedrustust on muudetud.
●Autole on paigaldatud puksiirkonks.
●Paigaldatud on numbriplaat.
●Autopesulas
■Parkimisabi kasutamisel
Järgnevates olukordades võib
süsteem anduri rikke jne tõttu mitte
toimida. Laske sõidukit Toyota
volitatud teeninduses või teiste
kvalifitseeritud spetsialistide juures
kontrollida.
●Takistust tuvastamata vilgub
parkimisandurite ekraan ja kõlab
helisignaal.
●Anduri ümbrus põrkab millegi vastu
või saab tugeva löögi.
●Põrkeraud või kaitsevõre põrkab
millegi vastu.
●Kui ekraan vilgub või kuvatakse
pidevalt, aga hoiatusheli ei anta (va
juhul kui on vajutatud
vaigistusnupule).
■Auto pesemine
Ärge suunake anduritele tugevat vee-
või aurujuga.
See võib põhjustada andurite rikke.
●Kõrgsurvepesuri kasutamisel ärge
suunake neid otse anduritel, see
võib põhjustada rikke.
●Aurupesuri kasutamisel ärge
suunake andurit andurile liiga
lähedale.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 416 Sunday, February 28, 2021 10:52 AM

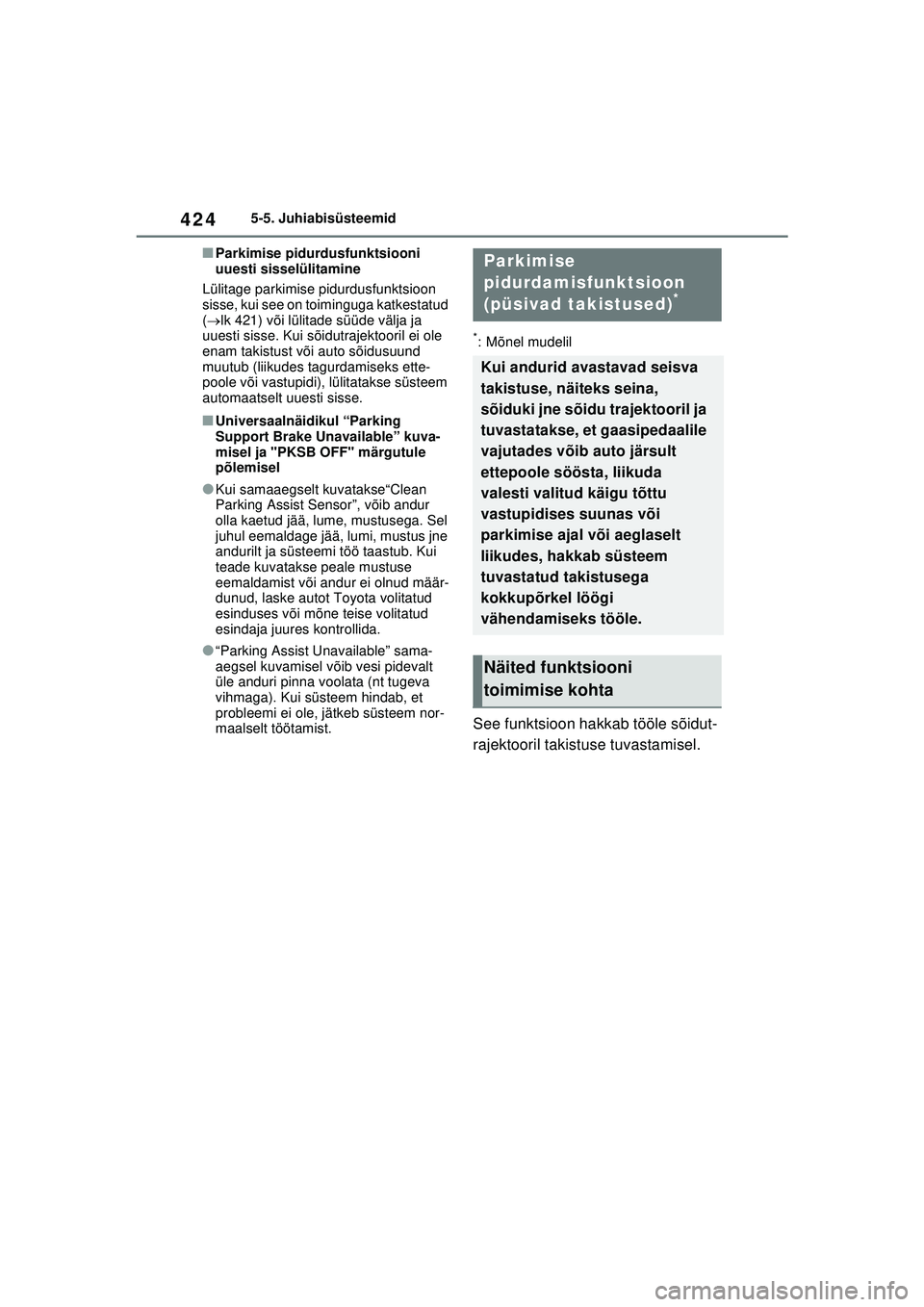

4245-5. Juhiabisüsteemid
■Parkimise pidurdusfunktsiooni
uuesti sisselülitamine
Lülitage parkimise pidurdusfunktsioon
sisse, kui see on toiminguga katkestatud
(  lk 421) või lülitade süüde välja ja
uuesti sisse. Kui sõidutrajektooril ei ole
enam takistust või auto sõidusuund
muutub (liikudes tagurdamiseks ette-
poole või vastupidi), lülitatakse süsteem
automaatselt uuesti sisse.
■Universaalnäidikul “Parking
Support Brake Unavailable” kuva-
misel ja "PKSB OFF" märgutule
põlemisel
●Kui samaaegselt kuvatakse“Clean
Parking Assist Sensor”, võib andur
olla kaetud jää, lume, mustusega. Sel
juhul eemaldage jää, lumi, mustus jne
andurilt ja süsteemi töö taastub. Kui
teade kuvatakse peale mustuse
eemaldamist või andur ei olnud määr-
dunud, laske autot Toyota volitatud
esinduses või mõne teise volitatud
esindaja juures kontrollida.
●“Parking Assist Unavailable” sama-
aegsel kuvamisel võib vesi pidevalt
üle anduri pinna voolata (nt tugeva
vihmaga). Kui süsteem hindab, et
probleemi ei ole, jätkeb süsteem nor-
maalselt töötamist.
*: Mõnel mudelil
See funktsioon hakkab tööle sõidut-
rajektooril takistuse tuvastamisel.
Parkimise
pidurdamisfunktsioon
(püsivad takistused)
*
Kui andurid avastavad seisva
takistuse, näiteks seina,
sõiduki jne sõidu trajektooril ja
tuvastatakse, et gaasipedaalile
vajutades võib auto järsult
ettepoole söösta, liikuda
valesti valitud käigu tõttu
vastupidises suunas või
parkimise ajal või aeglaselt
liikudes, hakkab süsteem
tuvastatud takistusega
kokkupõrkel löögi
vähendamiseks tööle.
Näited funktsiooni
toimimise kohta
