TOYOTA RAV4 PHEV 2021 Manuale de Empleo (in Spanish)

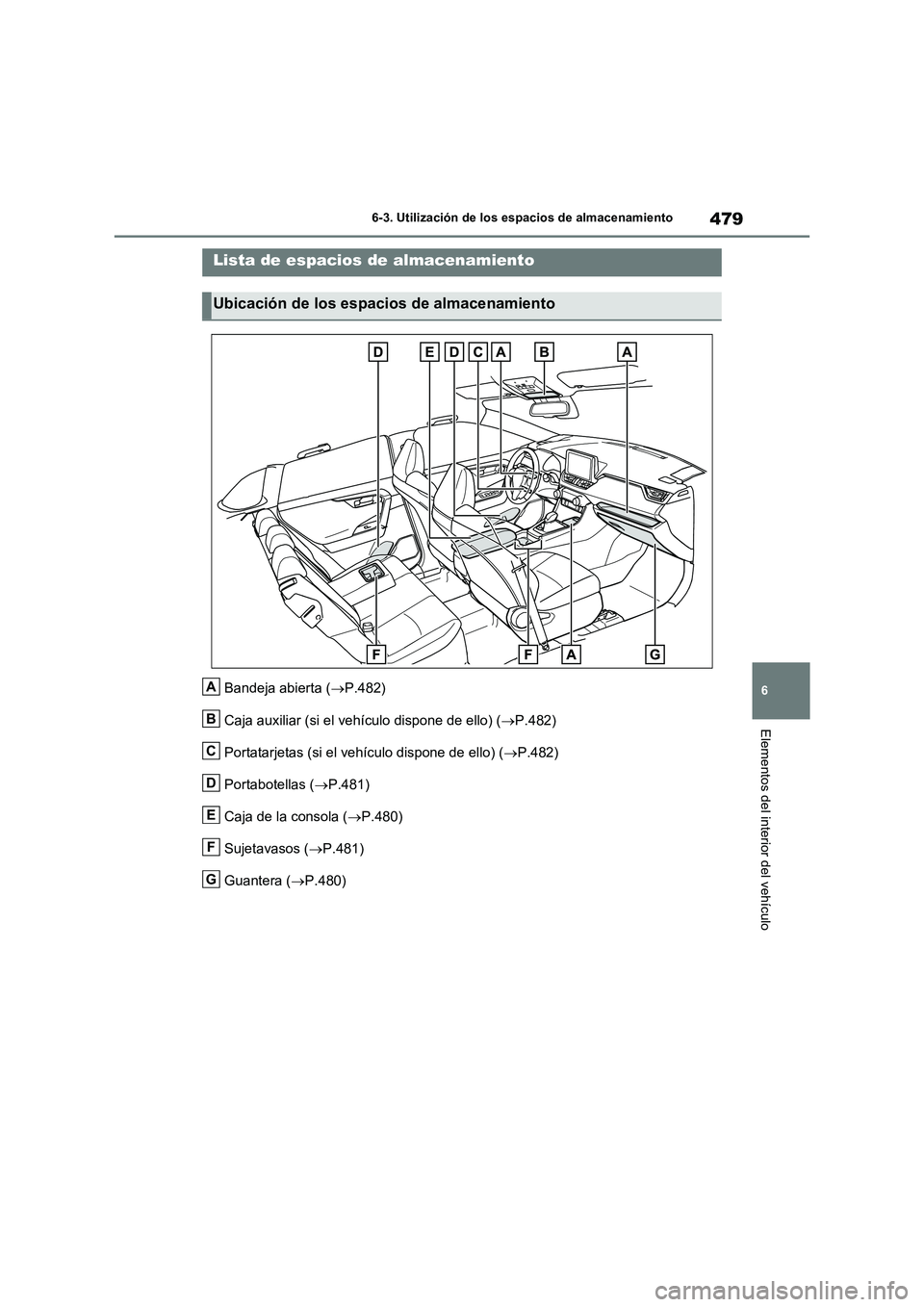

479
6 6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
6-3.Utiliz ación de lo s espac io s d e almac enamiento
Bandeja abierta (P.482)
Caja auxiliar (si el vehículo dispone de ello) (P.482)
Portatarjetas (si el vehículo dispone de ello) (P.482)
Portabotellas (P.481)
Caja de la consola (P.480)
Sujetavasos (P.481)
Guantera (P.480)
Lista de espacios de almacenamiento
Ubicación de los espacios de almacenamiento
A
B
C
D
E
F
G

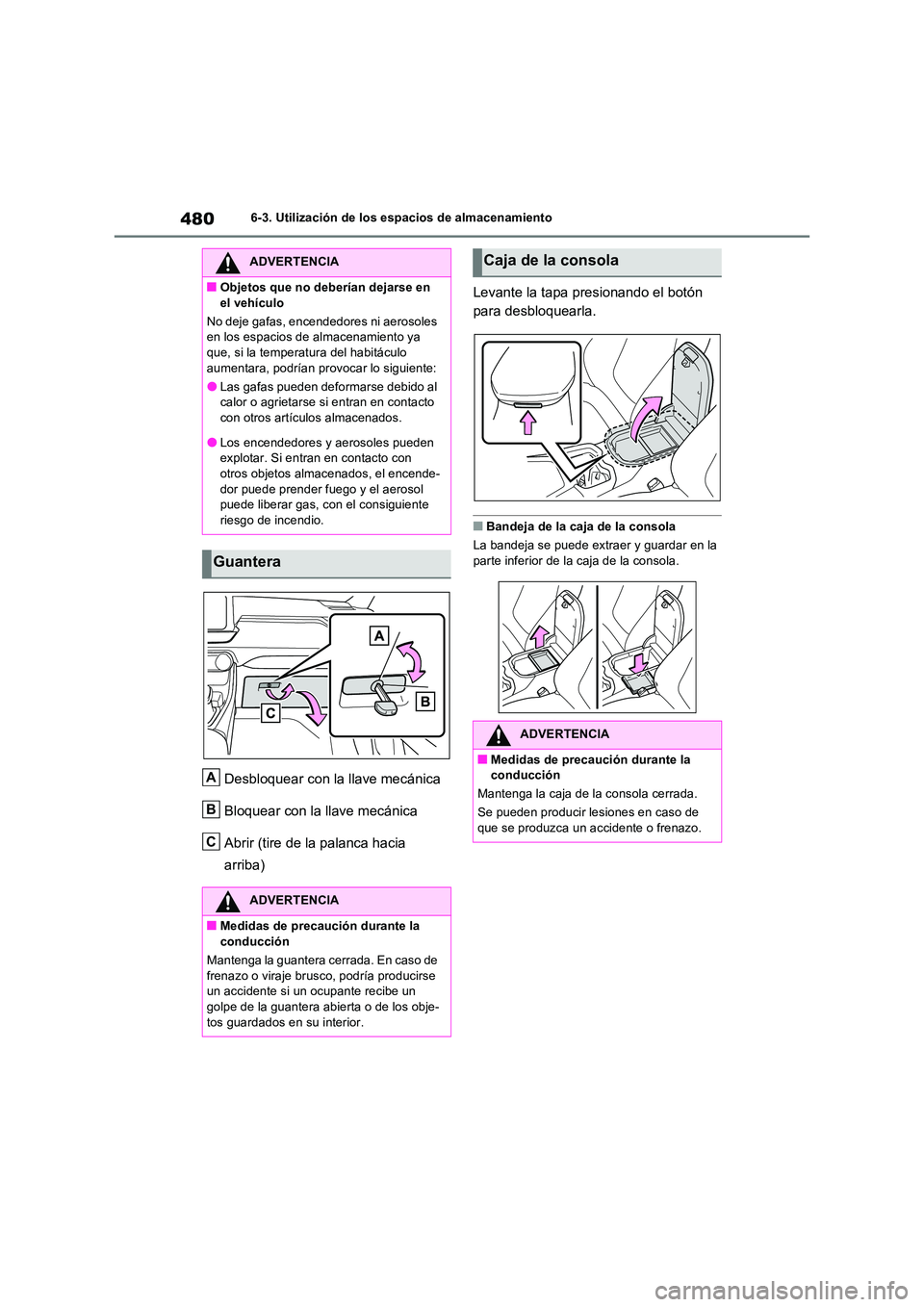

4806-3. Utilización de los espacios de almacenamiento
Desbloquear con la llave mecánica
Bloquear con la llave mecánica
Abrir (tire de la palanca hacia
arriba)
Levante la tapa presionando el botón
para desbloquearla.
QBandeja de la caja de la consola
La bandeja se puede extraer y guardar en la
parte inferior de la caja de la consola.
ADVERTENCIA
QObjetos que no deberían dejarse en
el vehículo
No deje gafas, encendedores ni aerosoles en los espacios de almacenamiento ya que, si la temperatura del habitáculo
aumentara, podrían provocar lo siguiente:
OLas gafas pueden deformarse debido al calor o agrietarse si entran en contacto con otros artículos almacenados.
OLos encendedores y aerosoles pueden explotar. Si entran en contacto con otros objetos almacenados, el encende-
dor puede prender fuego y el aerosol puede liberar gas, con el consiguiente riesgo de incendio.
Guantera
ADVERTENCIA
QMedidas de precaución durante la conducción
Mantenga la guantera cerrada. En caso de
frenazo o viraje brus co, podría producirse un accidente si un ocupante recibe un golpe de la guantera abierta o de los obje-
tos guardados en su interior.
A
B
C
Caja de la consola
ADVERTENCIA
QMedidas de precaución durante la conducción
Mantenga la caja de la consola cerrada.
Se pueden producir lesiones en caso de
que se produzca un accidente o frenazo.

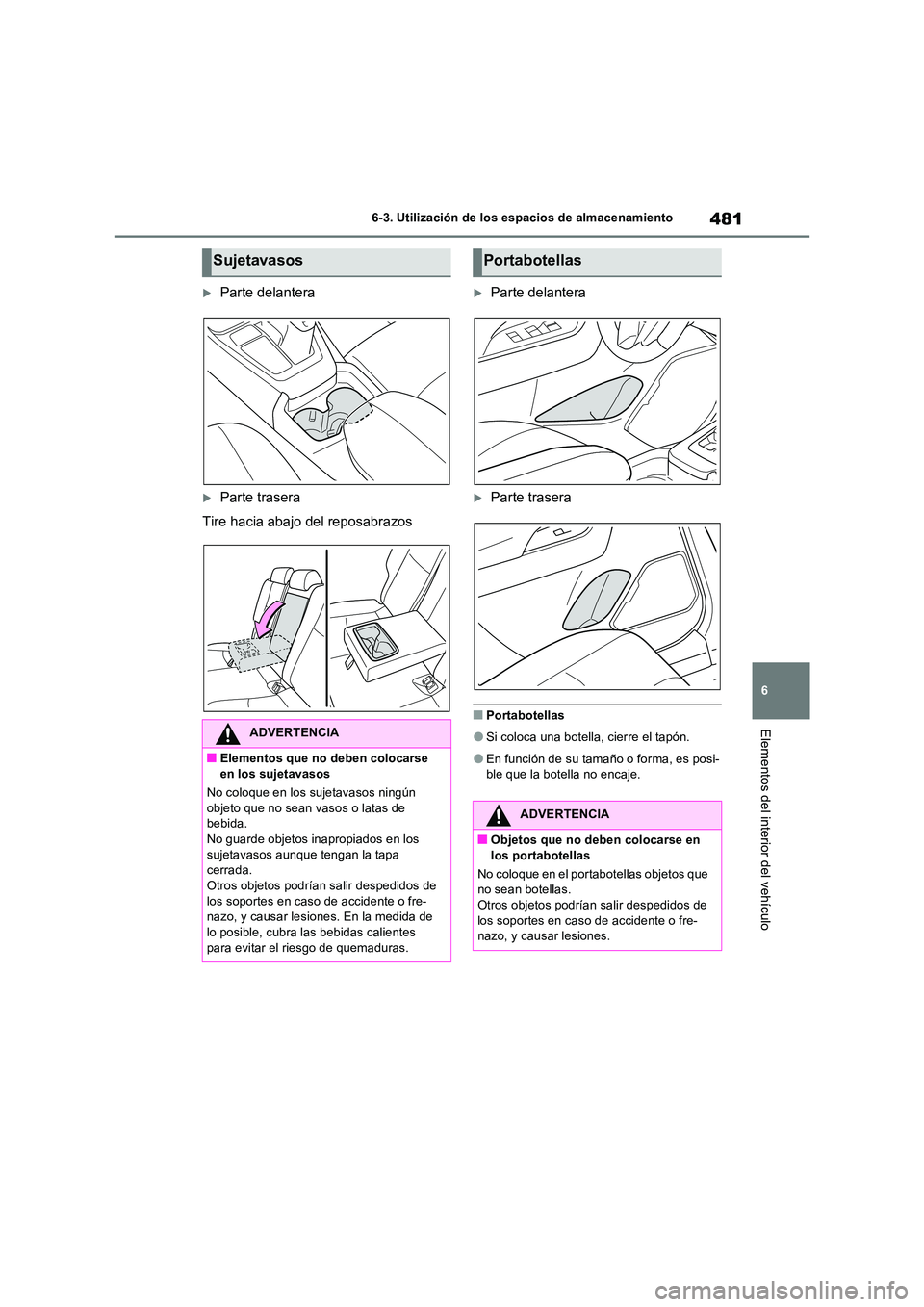

481
6
6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
Parte delantera
Parte trasera
Tire hacia abajo del reposabrazos
Parte delantera
Parte trasera
QPortabotellas
OSi coloca una botella, cierre el tapón.
OEn función de su tamaño o forma, es posi- ble que la botella no encaje.
Sujetavasos
ADVERTENCIA
QElementos que no deben colocarse en los sujetavasos
No coloque en los sujetavasos ningún
objeto que no sean vasos o latas de bebida. No guarde objetos inapropiados en los
sujetavasos aunque tengan la tapa cerrada. Otros objetos podrían salir despedidos de
los soportes en caso de accidente o fre- nazo, y causar lesiones. En la medida de lo posible, cubra las bebidas calientes
para evitar el riesgo de quemaduras.
Portabotellas
ADVERTENCIA
QObjetos que no deben colocarse en los portabotellas
No coloque en el portabotellas objetos que no sean botellas.
Otros objetos podrían salir despedidos de los soportes en caso de accidente o fre-nazo, y causar lesiones.

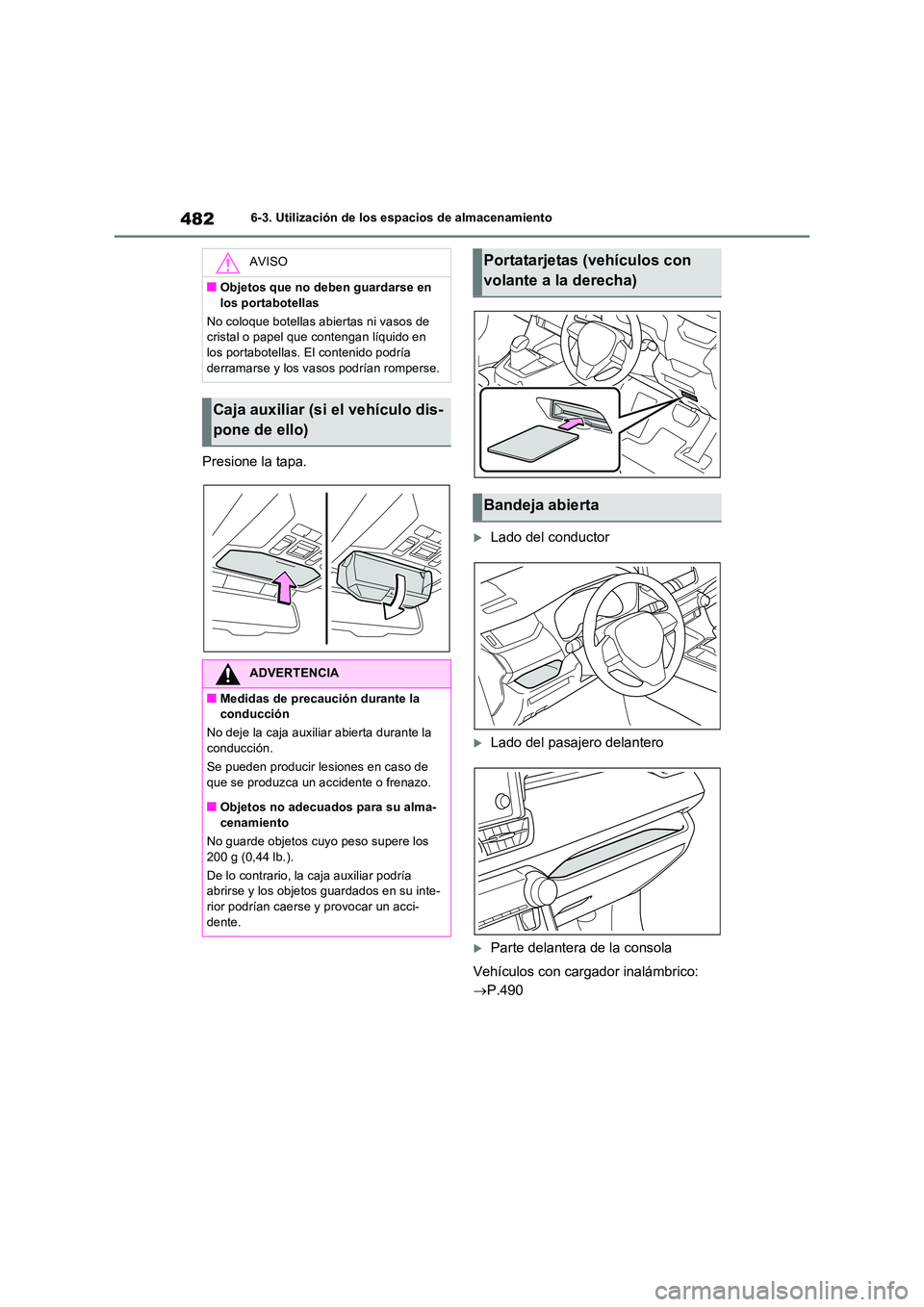

4826-3. Utilización de los espacios de almacenamiento
Presione la tapa.
Lado del conductor
Lado del pasajero delantero
Parte delantera de la consola
Vehículos con cargador inalámbrico:
 P.490
AVISO
QObjetos que no deben guardarse en
los portabotellas
No coloque botellas abiertas ni vasos de cristal o papel que contengan líquido en los portabotellas. El contenido podría
derramarse y los vasos podrían romperse.
Caja auxiliar (si el vehículo dis-
pone de ello)
ADVERTENCIA
QMedidas de precaución durante la conducción
No deje la caja auxiliar abierta durante la
conducción.
Se pueden producir lesiones en caso de que se produzca un accidente o frenazo.
QObjetos no adecuados para su alma-
cenamiento
No guarde objetos cuyo peso supere los 200 g (0,44 lb.).
De lo contrario, la caja auxiliar podría abrirse y los objetos guardados en su inte-
rior podrían caerse y provocar un acci- dente.
Portatarjetas (vehículos con
volante a la derecha)
Bandeja abierta

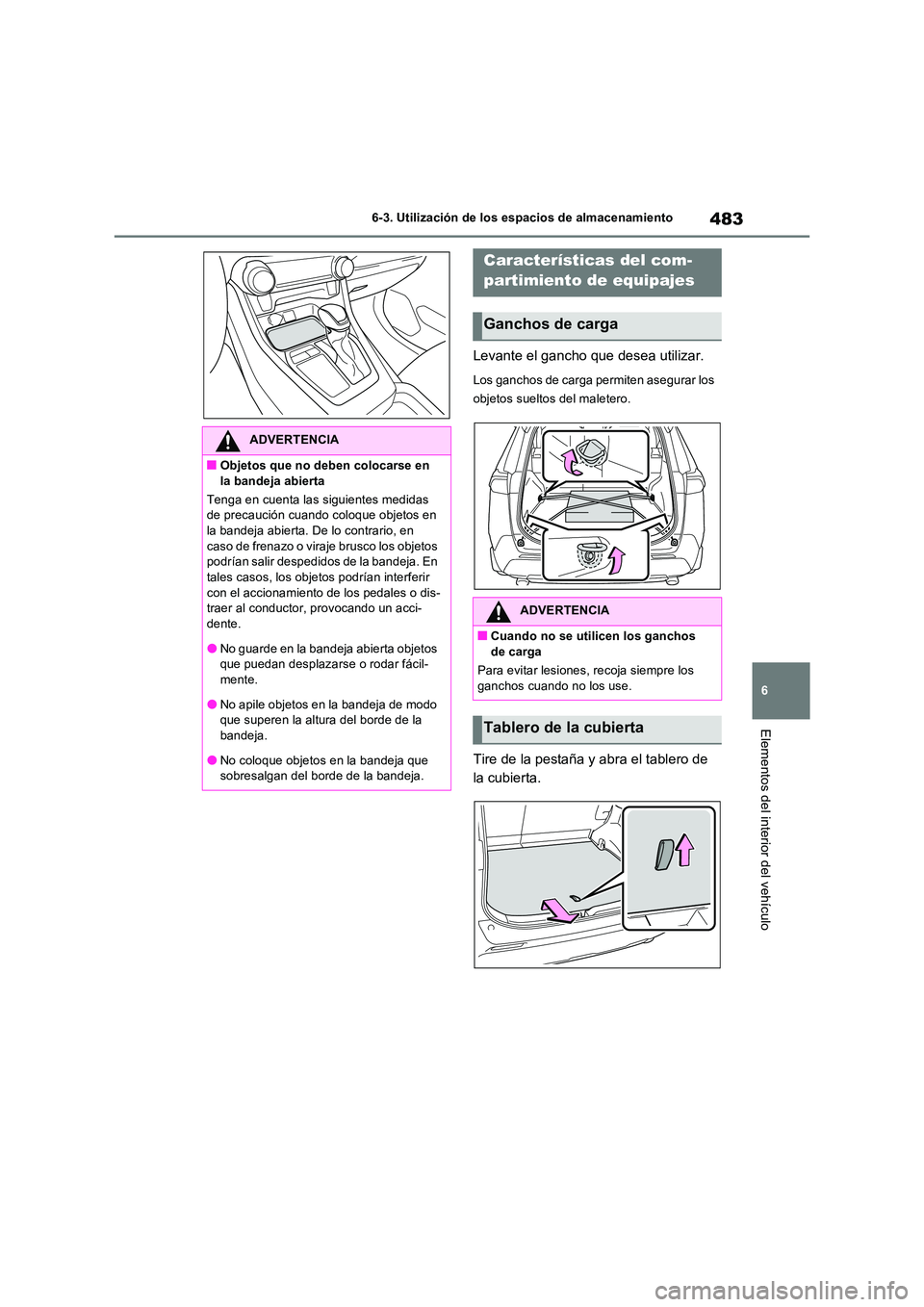

483
6
6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
Levante el gancho que desea utilizar.
Los ganchos de carga permiten asegurar los
objetos sueltos del maletero.
Tire de la pestaña y abra el tablero de
la cubierta.
ADVERTENCIA
QObjetos que no deben colocarse en
la bandeja abierta
Tenga en cuenta las siguientes medidas de precaución cuando coloque objetos en la bandeja abierta. De lo contrario, en
caso de frenazo o viraje brusco los objetos podrían salir despedidos de la bandeja. En tales casos, los objetos podrían interferir
con el accionamiento de los pedales o dis- traer al conductor, provocando un acci-dente.
ONo guarde en la bandeja abierta objetos que puedan desplazarse o rodar fácil-mente.
ONo apile objetos en la bandeja de modo que superen la altura del borde de la bandeja.
ONo coloque objetos en la bandeja que sobresalgan del borde de la bandeja.
Características del com-
partimiento de equipajes
Ganchos de carga
ADVERTENCIA
QCuando no se utilicen los ganchos de carga
Para evitar lesiones, recoja siempre los
ganchos cuando no los use.
Tablero de la cubierta

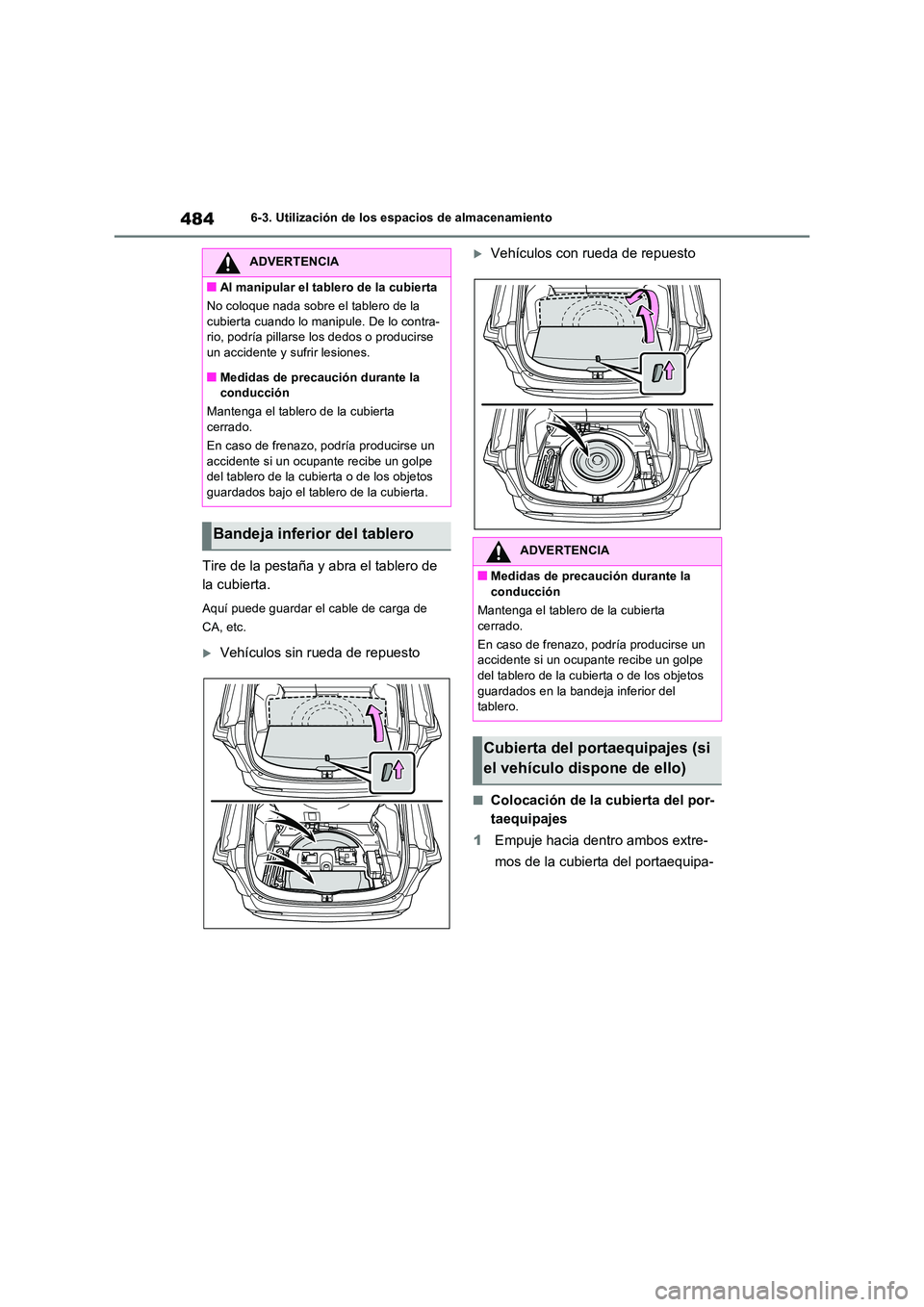

4846-3. Utilización de los espacios de almacenamiento
Tire de la pestaña y abra el tablero de
la cubierta.
Aquí puede guardar el cable de carga de
CA, etc.
Vehículos sin rueda de repuesto
Vehículos con rueda de repuesto
QColocación de la cubierta del por-
taequipajes
1 Empuje hacia dentro ambos extre-
mos de la cubierta del portaequipa-
ADVERTENCIA
QAl manipular el tablero de la cubierta
No coloque nada sobre el tablero de la
cubierta cuando lo manipule. De lo contra- rio, podría pillarse los dedos o producirse un accidente y sufrir lesiones.
QMedidas de precaución durante la conducción
Mantenga el tablero de la cubierta cerrado.
En caso de frenazo, podría producirse un
accidente si un ocupante recibe un golpe del tablero de la cubierta o de los objetos guardados bajo el tablero de la cubierta.
Bandeja inferior del tablero
ADVERTENCIA
QMedidas de precaución durante la conducción
Mantenga el tablero de la cubierta
cerrado.
En caso de frenazo, podría producirse un accidente si un ocupante recibe un golpe del tablero de la cubierta o de los objetos
guardados en la bandeja inferior del tablero.
Cubierta del portaequipajes (si
el vehículo dispone de ello)

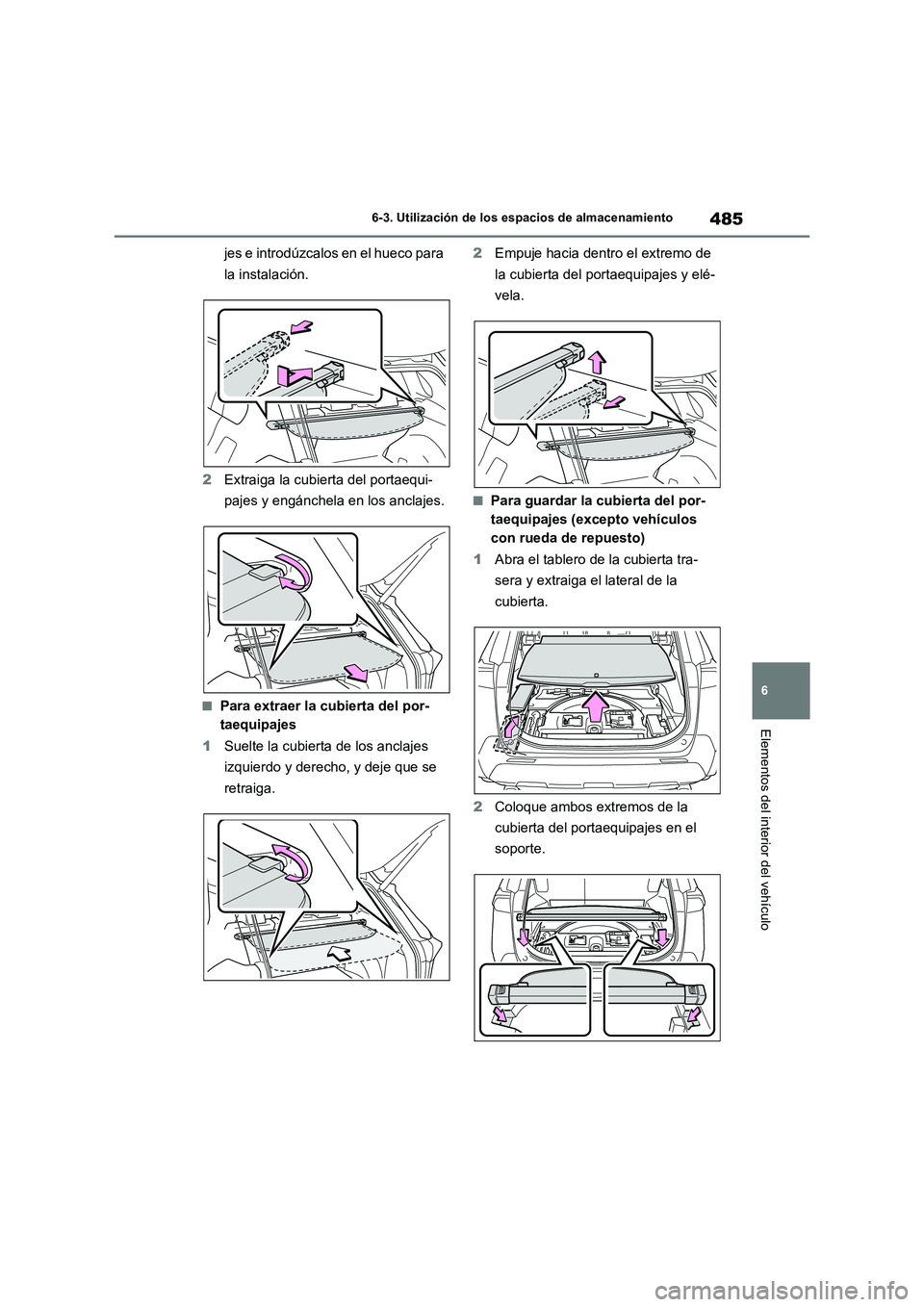

485
6 6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
jes e introdúzcalos en el hueco para
la instalación.
2Extraiga la cubierta del portaequi-
pajes y engánchela en los anclajes.
QPara extraer la cubierta del por-
taequipajes
1Suelte la cubierta de los anclajes
izquierdo y derecho, y deje que se
retraiga.2Empuje hacia dentro el extremo de
la cubierta del portaequipajes y elé-
vela.
QPara guardar la cubierta del por-
taequipajes (excepto vehículos
con rueda de repuesto)
1Abra el tablero de la cubierta tra-
sera y extraiga el lateral de la
cubierta.
2Coloque ambos extremos de la
cubierta del portaequipajes en el
soporte.

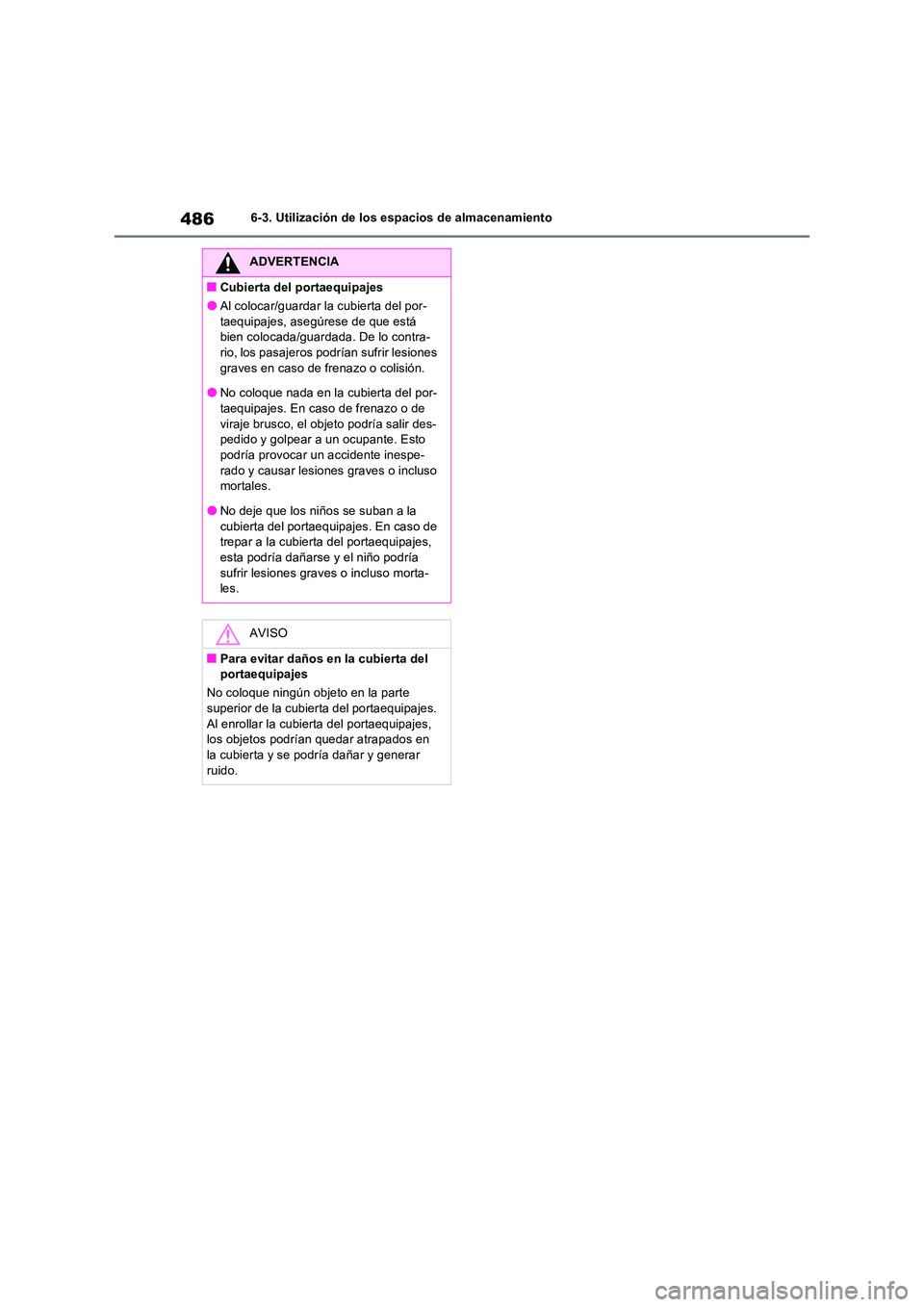

4866-3. Utilización de los espacios de almacenamiento
ADVERTENCIA
QCubierta del portaequipajes
OAl colocar/guardar la cubierta del por-
taequipajes, asegúrese de que está bien colocada/guardada. De lo contra-rio, los pasajeros podrían sufrir lesiones
graves en caso de frenazo o colisión.
ONo coloque nada en la cubierta del por- taequipajes. En caso de frenazo o de
viraje brusco, el objeto podría salir des- pedido y golpear a un ocupante. Esto podría provocar un accidente inespe-
rado y causar lesiones graves o incluso mortales.
ONo deje que los niños se suban a la
cubierta del portaequipajes. En caso de trepar a la cubierta del portaequipajes, esta podría dañarse y el niño podría
sufrir lesiones graves o incluso morta- les.
AVISO
QPara evitar daños en la cubierta del portaequipajes
No coloque ningún objeto en la parte superior de la cubierta del portaequipajes.
Al enrollar la cubierta del portaequipajes, los objetos podrían quedar atrapados en la cubierta y se podría dañar y generar
ruido.

487
6

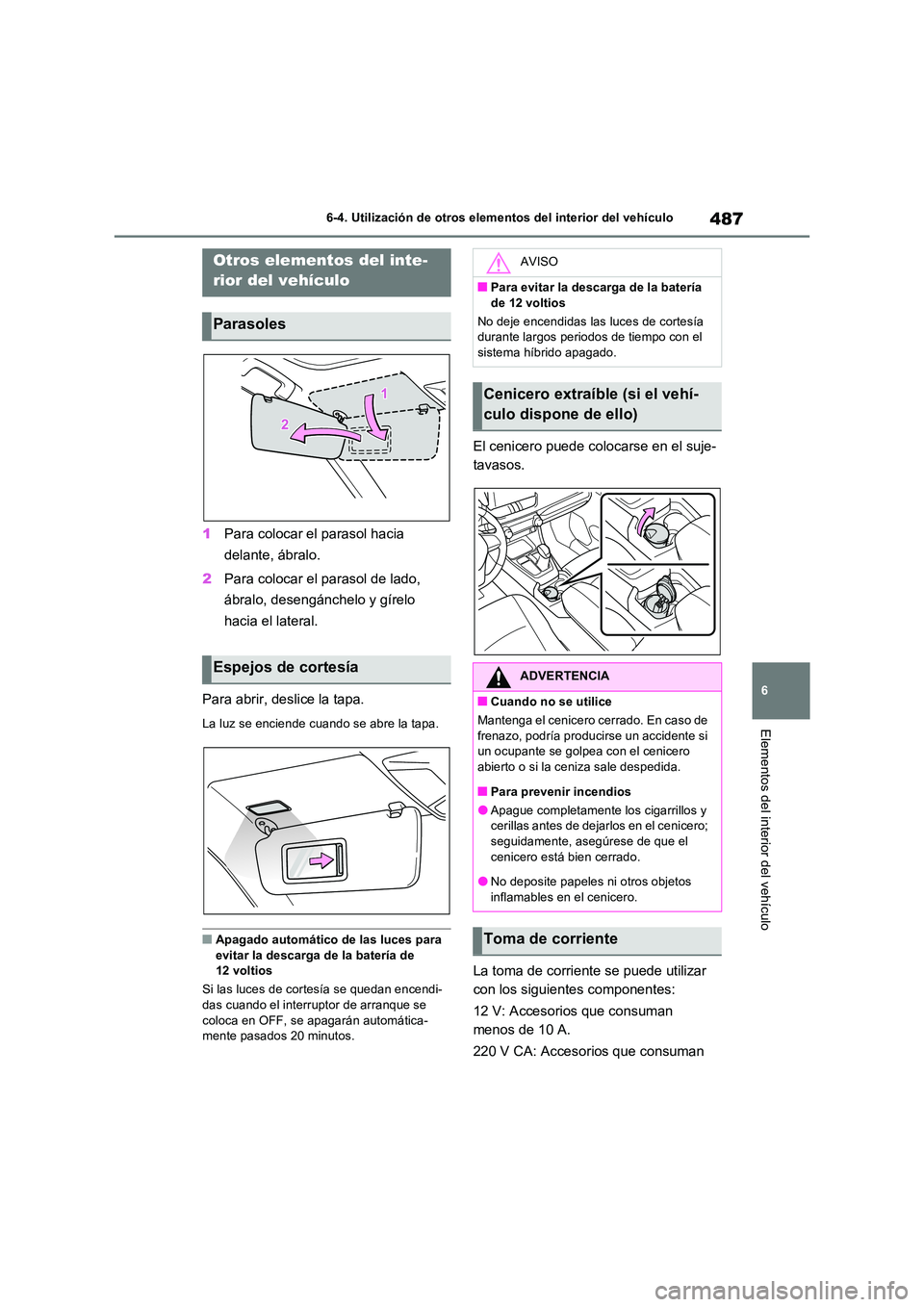

6-4. Utilización de otros elementos del interior del vehículo
Elementos del interior del vehículo
6-4.Utiliz ación de otros elementos de l in terior del vehículo
1 Para colocar el parasol hacia
delante, ábralo.
2 Para colocar el parasol de lado,
ábralo, desengánchelo y gírelo
hacia el lateral.
Para abrir, deslice la tapa.
La luz se enciende cuando se abre la tapa.
QApagado automático de las luces para evitar la descarga de la batería de 12 voltios
Si las luces de cortesía se quedan encendi-
das cuando el interruptor de arranque se coloca en OFF, se apagarán automática-mente pasados 20 minutos.
El cenicero puede colocarse en el suje-
tavasos.
La toma de corriente se puede utilizar
con los siguientes componentes:
12 V: Accesorios que consuman
menos de 10 A.
220 V CA: Accesorios que consuman
Otros elementos del inte-
rior del vehículo
Parasoles
Espejos de cortesía
AVISO
QPara evitar la descarga de la batería
de 12 voltios
No deje encendidas las luces de cortesía durante largos periodos de tiempo con el sistema híbrido apagado.
Cenicero extraíble (si el vehí-
culo dispone de ello)
ADVERTENCIA
QCuando no se utilice
Mantenga el cenicero cerrado. En caso de frenazo, podría producirse un accidente si un ocupante se golpea con el cenicero
abierto o si la ceniza sale despedida.
QPara prevenir incendios
OApague completamente los cigarrillos y cerillas antes de dejarlos en el cenicero;
seguidamente, asegúrese de que el cenicero está bien cerrado.
ONo deposite papeles ni otros objetos
inflamables en el cenicero.
Toma de corriente

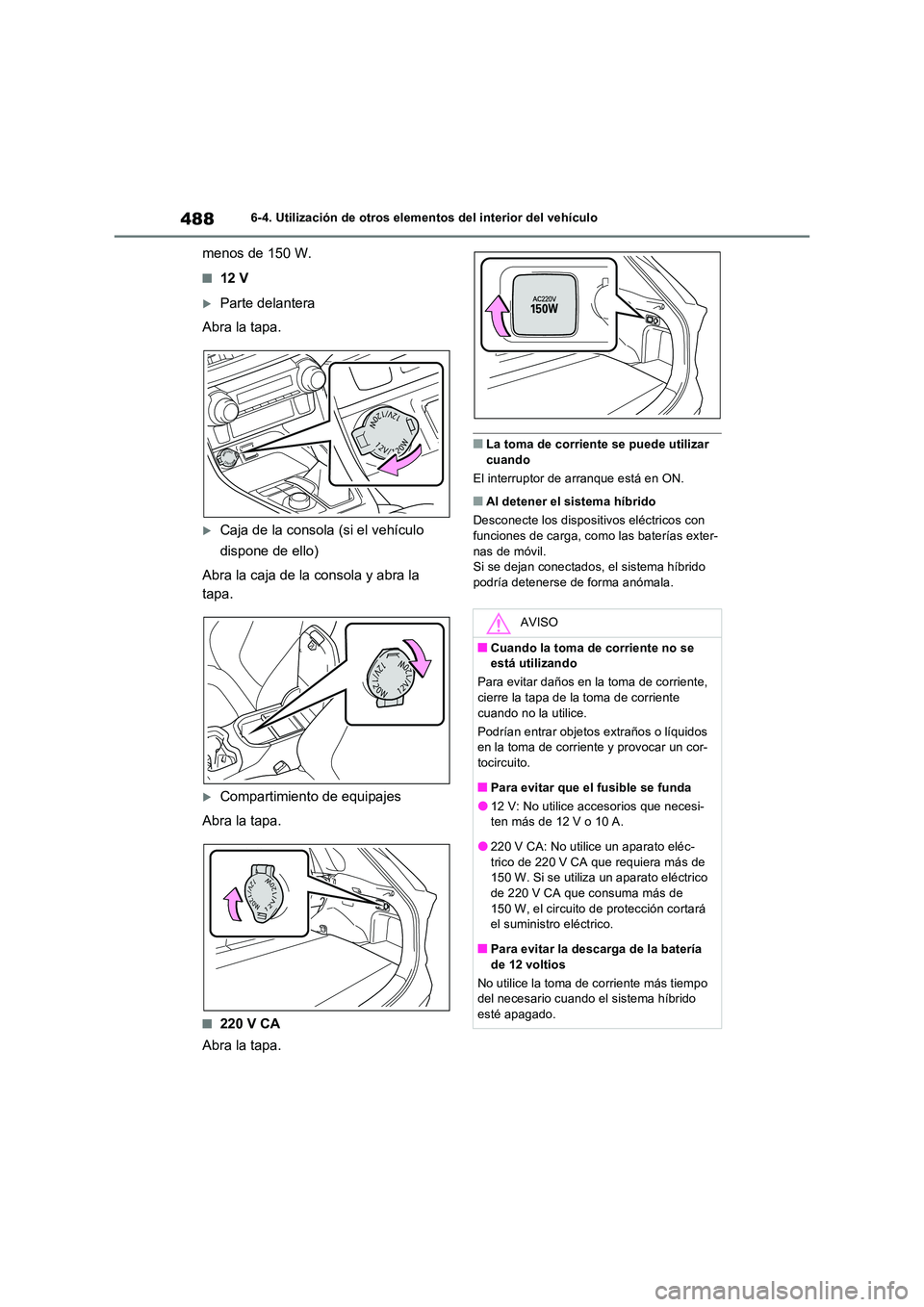

4886-4. Utilización de otros elementos del interior del vehículo
menos de 150 W.
Q12 V
Parte delantera
Abra la tapa.
Caja de la consola (si el vehículo
dispone de ello)
Abra la caja de la consola y abra la
tapa.
Compartimiento de equipajes
Abra la tapa.
Q220 V CA
Abra la tapa.
QLa toma de corriente se puede utilizar cuando
El interruptor de arranque está en ON.
QAl detener el sistema híbrido
Desconecte los disposit ivos eléctricos con funciones de carga, como las baterías exter-
nas de móvil. Si se dejan conectados, el sistema híbrido podría detenerse de forma anómala.
AVISO
QCuando la toma de corriente no se está utilizando
Para evitar daños en la toma de corriente, cierre la tapa de la toma de corriente
cuando no la utilice.
Podrían entrar objetos extraños o líquidos en la toma de corriente y provocar un cor-tocircuito.
QPara evitar que el fusible se funda
O12 V: No utilice accesorios que necesi-ten más de 12 V o 10 A.
O220 V CA: No utilice un aparato eléc-
trico de 220 V CA que requiera más de 150 W. Si se utiliza un aparato eléctrico de 220 V CA que consuma más de
150 W, el circuito de protección cortará el suministro eléctrico.
QPara evitar la descarga de la batería
de 12 voltios
No utilice la toma de corriente más tiempo del necesario cuando el sistema híbrido esté apagado.
