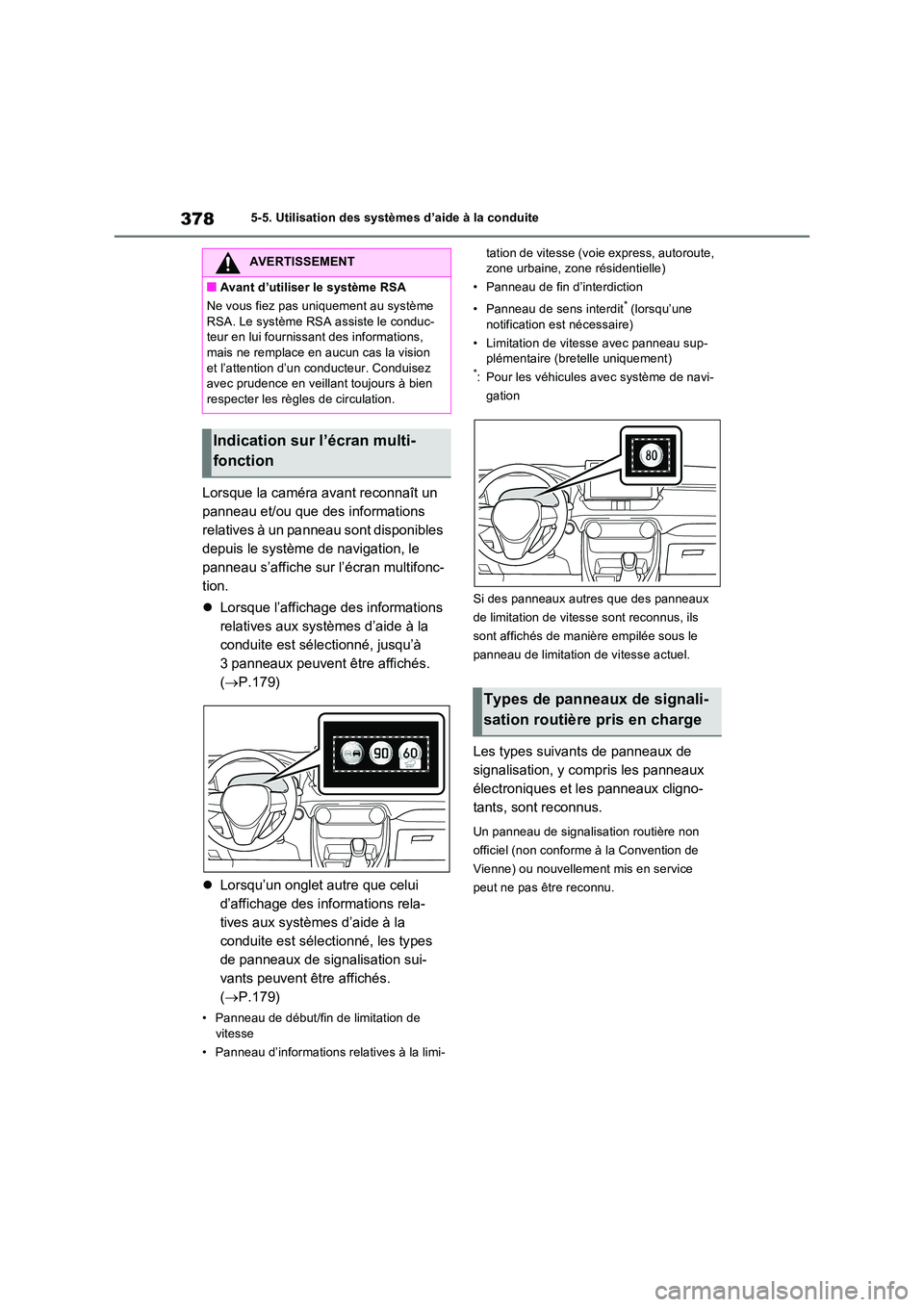

3785-5. Utilisation des systèmes d’aide à la conduite
Lorsque la caméra avant reconnaît un
panneau et/ou que des informations
relatives à un panneau sont disponibles
depuis le système de navigation, le
panneau s’affiche sur l’écran multifonc-
tion.
 Lorsque l’affichage des informations
relatives aux systèmes d’aide à la
conduite est sélectionné, jusqu’à
3 panneaux peuvent être affichés.
( P.179)
 Lorsqu’un onglet autre que celui
d’affichage des informations rela-
tives aux systèmes d’aide à la
conduite est sélectionné, les types
de panneaux de signalisation sui-
vants peuvent être affichés.
( P.179)
• Panneau de début/fin de limitation de
vitesse
• Panneau d’informations relatives à la limi-
tation de vitesse (voie express, autoroute, zone urbaine, zone résidentielle)
• Panneau de fin d’interdiction
• Panneau de sens interdit* (lorsqu’une notification est nécessaire)
• Limitation de vitesse avec panneau sup- plémentaire (bretelle uniquement)*: Pour les véhicules avec système de navi-
gation
Si des panneaux autres que des panneaux
de limitation de vitesse sont reconnus, ils
sont affichés de manière empilée sous le
panneau de limitation de vitesse actuel.
Les types suivants de panneaux de
signalisation, y compris les panneaux
électroniques et les panneaux cligno-
tants, sont reconnus.
Un panneau de signalisation routière non
officiel (non conforme à la Convention de
Vienne) ou nouvellement mis en service
peut ne pas être reconnu.
AVERTISSEMENT
QAvant d’utiliser le système RSA
Ne vous fiez pas uniquement au système
RSA. Le système RSA assiste le conduc- teur en lui fournissant des informations, mais ne remplace en aucun cas la vision
et l’attention d’un conducteur. Conduisez avec prudence en veillant toujours à bien respecter les règles de circulation.
Indication sur l’écran multi-
fonction
Types de panneaux de signali-
sation routière pris en charge

379

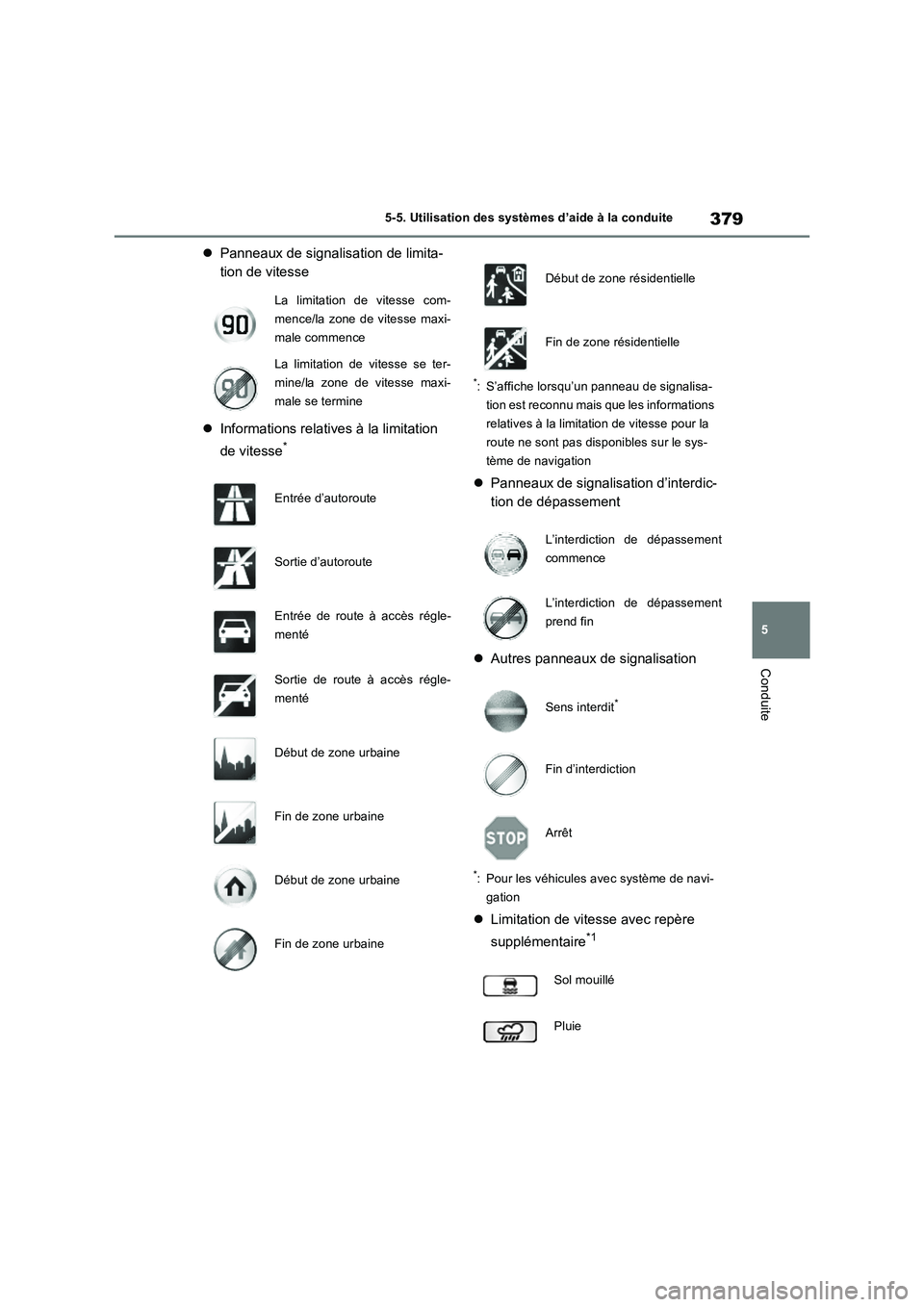

5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Panneaux de signalisation de limita-
tion de vitesse
Informations relatives à la limitation
de vitesse
*
*: S’affiche lorsqu’un panneau de signalisa-
tion est reconnu mais que les informations
relatives à la limitation de vitesse pour la
route ne sont pas disponibles sur le sys-
tème de navigation
Panneaux de signalisation d’interdic-
tion de dépassement
Autres panneaux de signalisation
*: Pour les véhicules avec système de navi-
gation
Limitation de vitesse avec repère
supplémentaire
*1
La limitation de vitesse com-
mence/la zone de vitesse maxi-
male commence
La limitation de vitesse se ter-
mine/la zone de vitesse maxi-
male se termine
Entrée d’autoroute
Sortie d’autoroute
Entrée de route à accès régle-
menté
Sortie de route à accès régle-
menté
Début de zone urbaine
Fin de zone urbaine
Début de zone urbaine
Fin de zone urbaine
Début de zone résidentielle
Fin de zone résidentielle
L’interdiction de dépassement
commence
L’interdiction de dépassement
prend fin
Sens interdit
*
Fin d’interdiction
Arrêt
Sol mouillé
Pluie

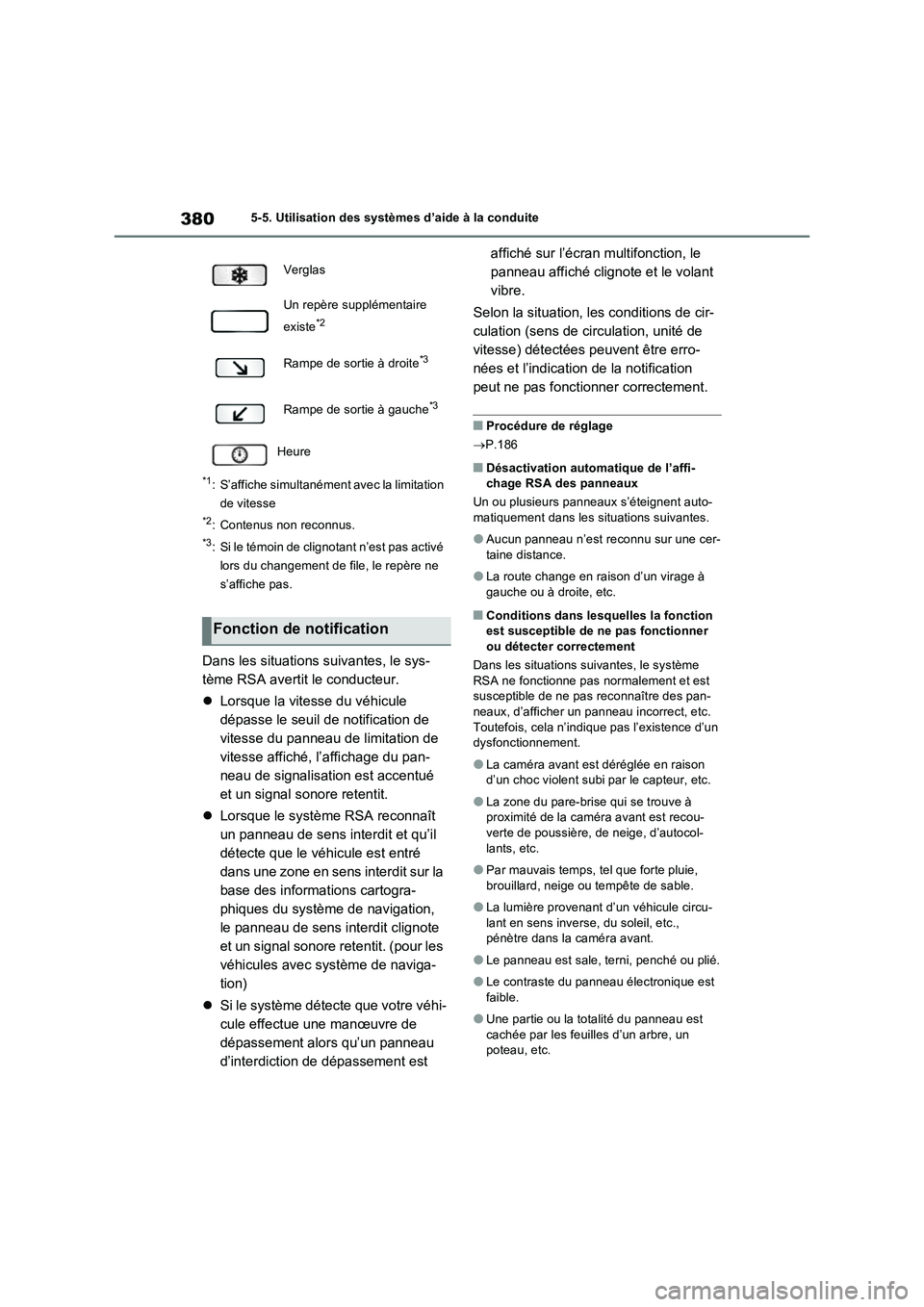

3805-5. Utilisation des systèmes d’aide à la conduite
*1: S’affiche simultanément avec la limitation
de vitesse
*2: Contenus non reconnus.
*3: Si le témoin de clignotant n’est pas activé
lors du changement de file, le repère ne
s’affiche pas.
Dans les situations suivantes, le sys-
tème RSA avertit le conducteur.
Lorsque la vitesse du véhicule
dépasse le seuil de notification de
vitesse du panneau de limitation de
vitesse affiché, l’affichage du pan-
neau de signalisation est accentué
et un signal sonore retentit.
Lorsque le système RSA reconnaît
un panneau de sens interdit et qu’il
détecte que le véhicule est entré
dans une zone en sens interdit sur la
base des informations cartogra-
phiques du système de navigation,
le panneau de sens interdit clignote
et un signal sonore retentit. (pour les
véhicules avec système de naviga-
tion)
Si le système détecte que votre véhi-
cule effectue une manœuvre de
dépassement alors qu’un panneau
d’interdiction de dépassement est affiché sur l’écran multifonction, le
panneau affiché clignote et le volant
vibre.
Selon la situation, les conditions de cir-
culation (sens de circulation, unité de
vitesse) détectées peuvent être erro-
nées et l’indication de la notification
peut ne pas fonctionner correctement.
QProcédure de réglage
P.186
QDésactivation automatique de l’affi-
chage RSA des panneaux
Un ou plusieurs panneaux s’éteignent auto-
matiquement dans les situations suivantes.
OAucun panneau n’est reconnu sur une cer-
taine distance.
OLa route change en raison d’un virage à
gauche ou à droite, etc.
QConditions dans lesquelles la fonction
est susceptible de ne pas fonctionner
ou détecter correctement
Dans les situations suivantes, le système
RSA ne fonctionne pas normalement et est
susceptible de ne pas reconnaître des pan-
neaux, d’afficher un panneau incorrect, etc.
Toutefois, cela n’indique pas l’existence d’un
dysfonctionnement.
OLa caméra avant est déréglée en raison
d’un choc violent subi par le capteur, etc.
OLa zone du pare-brise qui se trouve à
proximité de la caméra avant est recou-
verte de poussière, de neige, d’autocol-
lants, etc.
OPar mauvais temps, tel que forte pluie,
brouillard, neige ou tempête de sable.
OLa lumière provenant d’un véhicule circu-
lant en sens inverse, du soleil, etc.,
pénètre dans la caméra avant.
OLe panneau est sale, terni, penché ou plié.
OLe contraste du panneau électronique est
faible.
OUne partie ou la totalité du panneau est
cachée par les feuilles d’un arbre, un
poteau, etc. Verglas
Un repère supplémentaire
existe
*2
Rampe de sortie à droite*3
Rampe de sortie à gauche*3
Heure
Fonction de notification

381

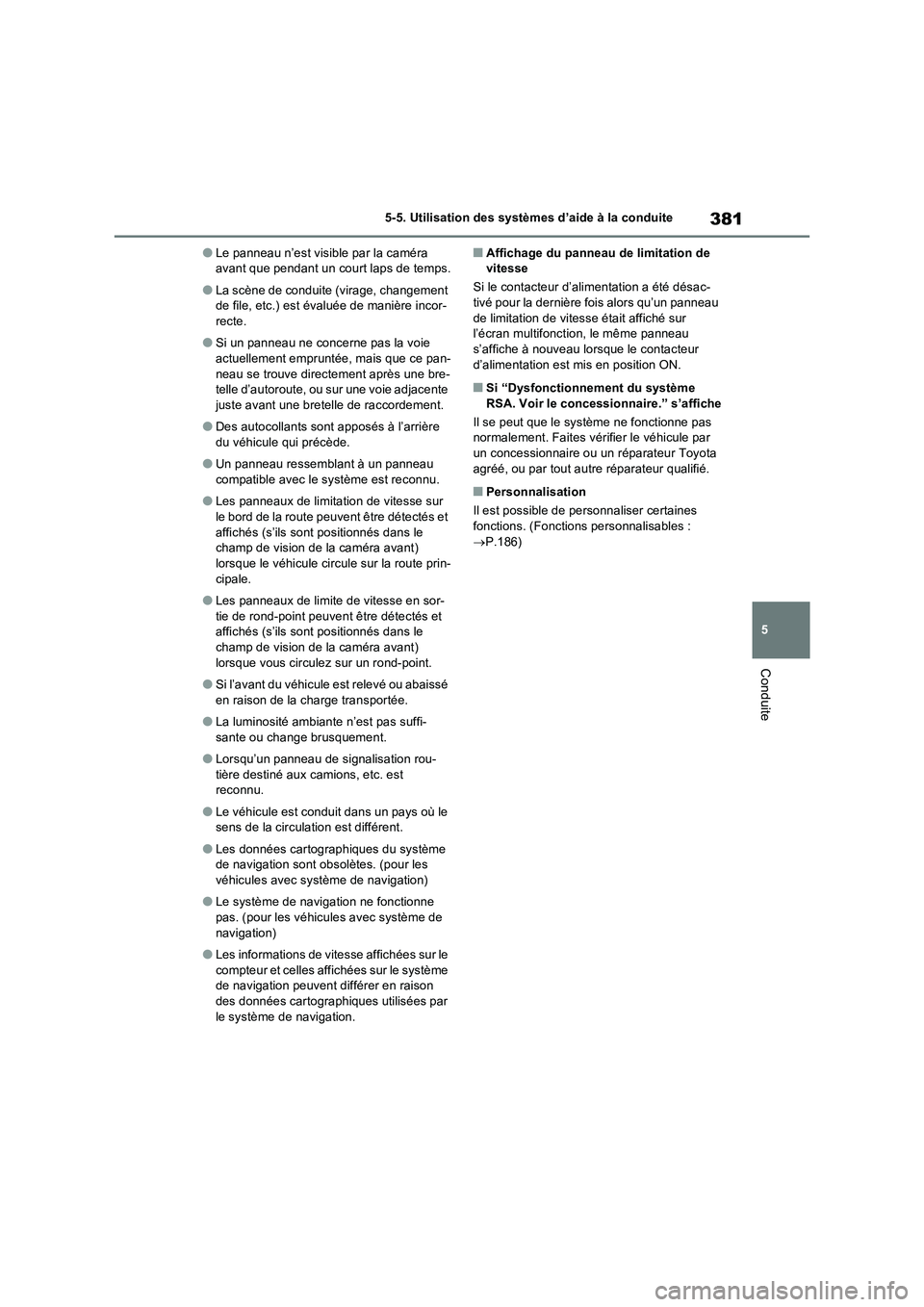

5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
OLe panneau n’est visible par la caméra
avant que pendant un court laps de temps.
OLa scène de conduite (virage, changement
de file, etc.) est évaluée de manière incor-
recte.
OSi un panneau ne concerne pas la voie
actuellement empruntée, mais que ce pan-
neau se trouve directement après une bre-
telle d’autoroute, ou sur une voie adjacente
juste avant une bretelle de raccordement.
ODes autocollants sont apposés à l’arrière
du véhicule qui précède.
OUn panneau ressemblant à un panneau
compatible avec le système est reconnu.
OLes panneaux de limitation de vitesse sur
le bord de la route peuvent être détectés et
affichés (s’ils sont positionnés dans le
champ de vision de la caméra avant)
lorsque le véhicule circule sur la route prin-
cipale.
OLes panneaux de limite de vitesse en sor-
tie de rond-point peuvent être détectés et
affichés (s’ils sont positionnés dans le
champ de vision de la caméra avant)
lorsque vous circulez sur un rond-point.
OSi l’avant du véhicule est relevé ou abaissé
en raison de la charge transportée.
OLa luminosité ambiante n’est pas suffi-
sante ou change brusquement.
OLorsqu’un panneau de signalisation rou-
tière destiné aux camions, etc. est
reconnu.
OLe véhicule est conduit dans un pays où le
sens de la circulation est différent.
OLes données cartographiques du système
de navigation sont obsolètes. (pour les
véhicules avec système de navigation)
OLe système de navigation ne fonctionne
pas. (pour les véhicules avec système de
navigation)
OLes informations de vitesse affichées sur le
compteur et celles affichées sur le système
de navigation peuvent différer en raison
des données cartographiques utilisées par
le système de navigation.
QAffichage du panneau de limitation de
vitesse
Si le contacteur d’alimentation a été désac-
tivé pour la dernière fois alors qu’un panneau
de limitation de vitesse était affiché sur
l’écran multifonction, le même panneau
s’affiche à nouveau lorsque le contacteur
d’alimentation est mis en position ON.
QSi “Dysfonctionnement du système
RSA. Voir le concessionnaire.” s’affiche
Il se peut que le système ne fonctionne pas
normalement. Faites vérifier le véhicule par
un concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié.
QPersonnalisation
Il est possible de personnaliser certaines
fonctions. (Fonctions personnalisables :
P.186)

417

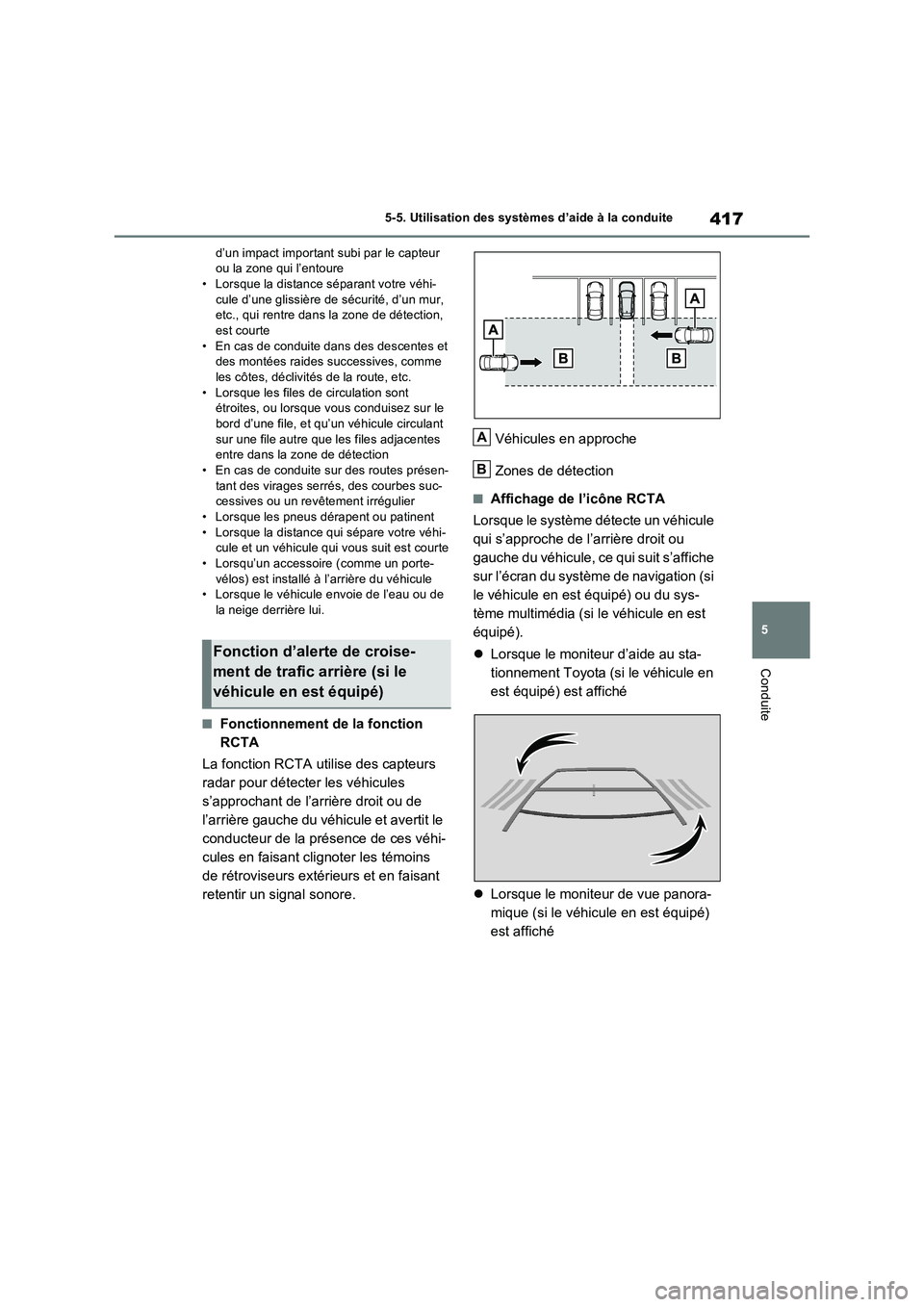

5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
d’un impact important subi par le capteur
ou la zone qui l’entoure
• Lorsque la distance séparant votre véhi-
cule d’une glissière de sécurité, d’un mur,
etc., qui rentre dans la zone de détection,
est courte
• En cas de conduite dans des descentes et
des montées raides successives, comme
les côtes, déclivités de la route, etc.
• Lorsque les files de circulation sont
étroites, ou lorsque vous conduisez sur le
bord d’une file, et qu’un véhicule circulant
sur une file autre que les files adjacentes
entre dans la zone de détection
• En cas de conduite sur des routes présen-
tant des virages serrés, des courbes suc-
cessives ou un revêtement irrégulier
• Lorsque les pneus dérapent ou patinent
• Lorsque la distance qui sépare votre véhi-
cule et un véhicule qui vous suit est courte
• Lorsqu’un accessoire (comme un porte-
vélos) est installé à l’arrière du véhicule
• Lorsque le véhicule envoie de l’eau ou de
la neige derrière lui.
QFonctionnement de la fonction
RCTA
La fonction RCTA utilise des capteurs
radar pour détecter les véhicules
s’approchant de l’arrière droit ou de
l’arrière gauche du véhicule et avertit le
conducteur de la présence de ces véhi-
cules en faisant clignoter les témoins
de rétroviseurs extérieurs et en faisant
retentir un signal sonore.Véhicules en approche
Zones de détection
QAffichage de l’icône RCTA
Lorsque le système détecte un véhicule
qui s’approche de l’arrière droit ou
gauche du véhicule, ce qui suit s’affiche
sur l’écran du système de navigation (si
le véhicule en est équipé) ou du sys-
tème multimédia (si le véhicule en est
équipé).
Lorsque le moniteur d’aide au sta-
tionnement Toyota (si le véhicule en
est équipé) est affiché
Lorsque le moniteur de vue panora-
mique (si le véhicule en est équipé)
est affiché
Fonction d’alerte de croise-
ment de trafic arrière (si le
véhicule en est équipé)
A
B

421
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite

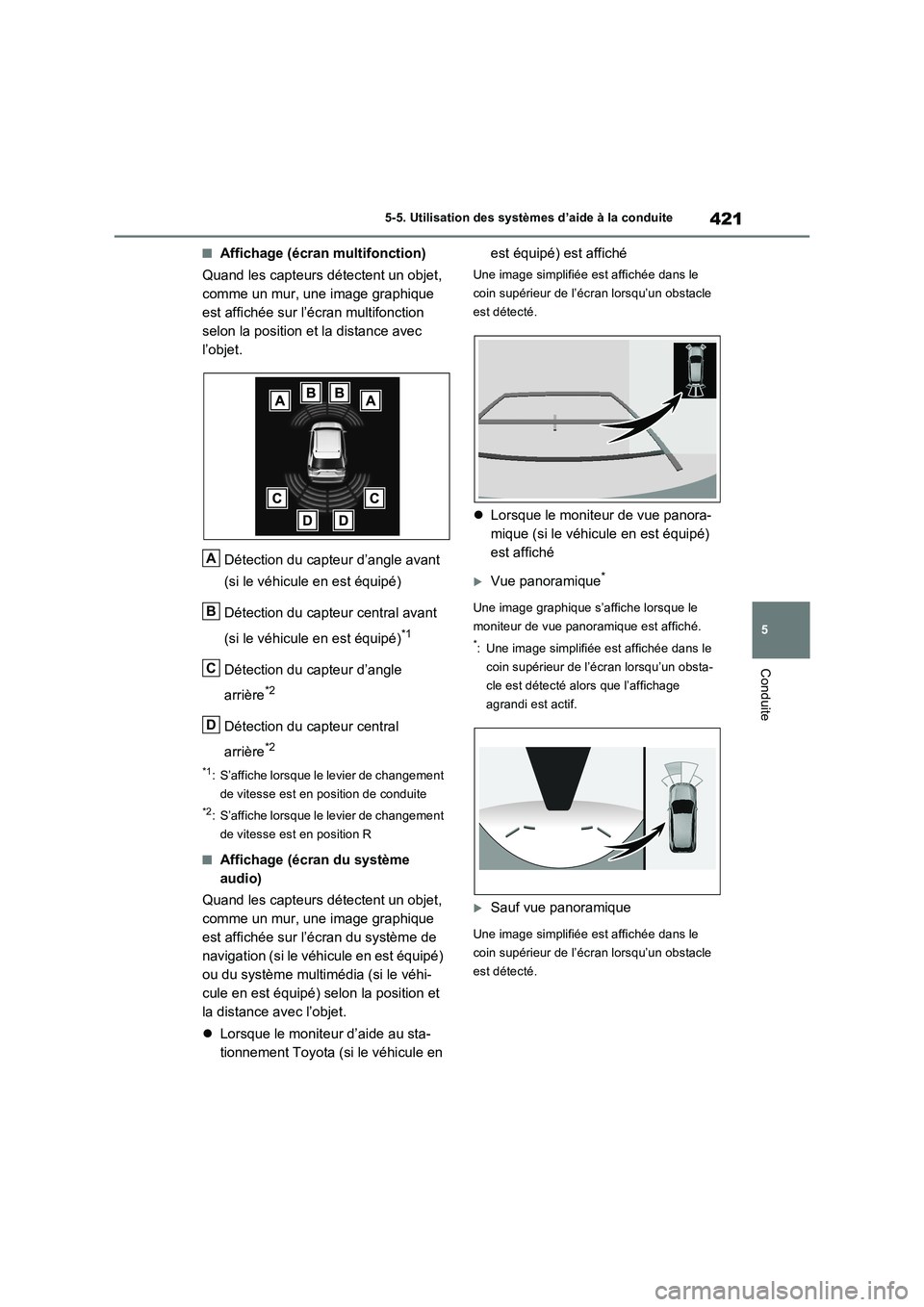

QAffichage (écran multifonction)
Quand les capteurs détectent un objet,
comme un mur, une image graphique
est affichée sur l’écran multifonction
selon la position et la distance avec
l’objet.
Détection du capteur d’angle avant
(si le véhicule en est équipé)
Détection du capteur central avant
(si le véhicule en est équipé)
*1
Détection du capteur d’angle
arrière
*2
Détection du capteur central
arrière
*2
*1: S’affiche lorsque le levier de changement
de vitesse est en position de conduite
*2: S’affiche lorsque le levier de changement
de vitesse est en position R
QAffichage (écran du système
audio)
Quand les capteurs détectent un objet,
comme un mur, une image graphique
est affichée sur l’écran du système de
navigation (si le véhicule en est équipé)
ou du système multimédia (si le véhi-
cule en est équipé) selon la position et
la distance avec l’objet.
Lorsque le moniteur d’aide au sta-
tionnement Toyota (si le véhicule en est équipé) est affiché
Une image simplifiée est affichée dans le
coin supérieur de l’écran lorsqu’un obstacle
est détecté.
Lorsque le moniteur de vue panora-
mique (si le véhicule en est équipé)
est affiché
Vue panoramique*
Une image graphique s’affiche lorsque le
moniteur de vue panoramique est affiché.
*: Une image simplifiée est affichée dans le
coin supérieur de l’écran lorsqu’un obsta-
cle est détecté alors que l’affichage
agrandi est actif.
Sauf vue panoramique
Une image simplifiée est affichée dans le
coin supérieur de l’écran lorsqu’un obstacle
est détecté.
A
B
C
D

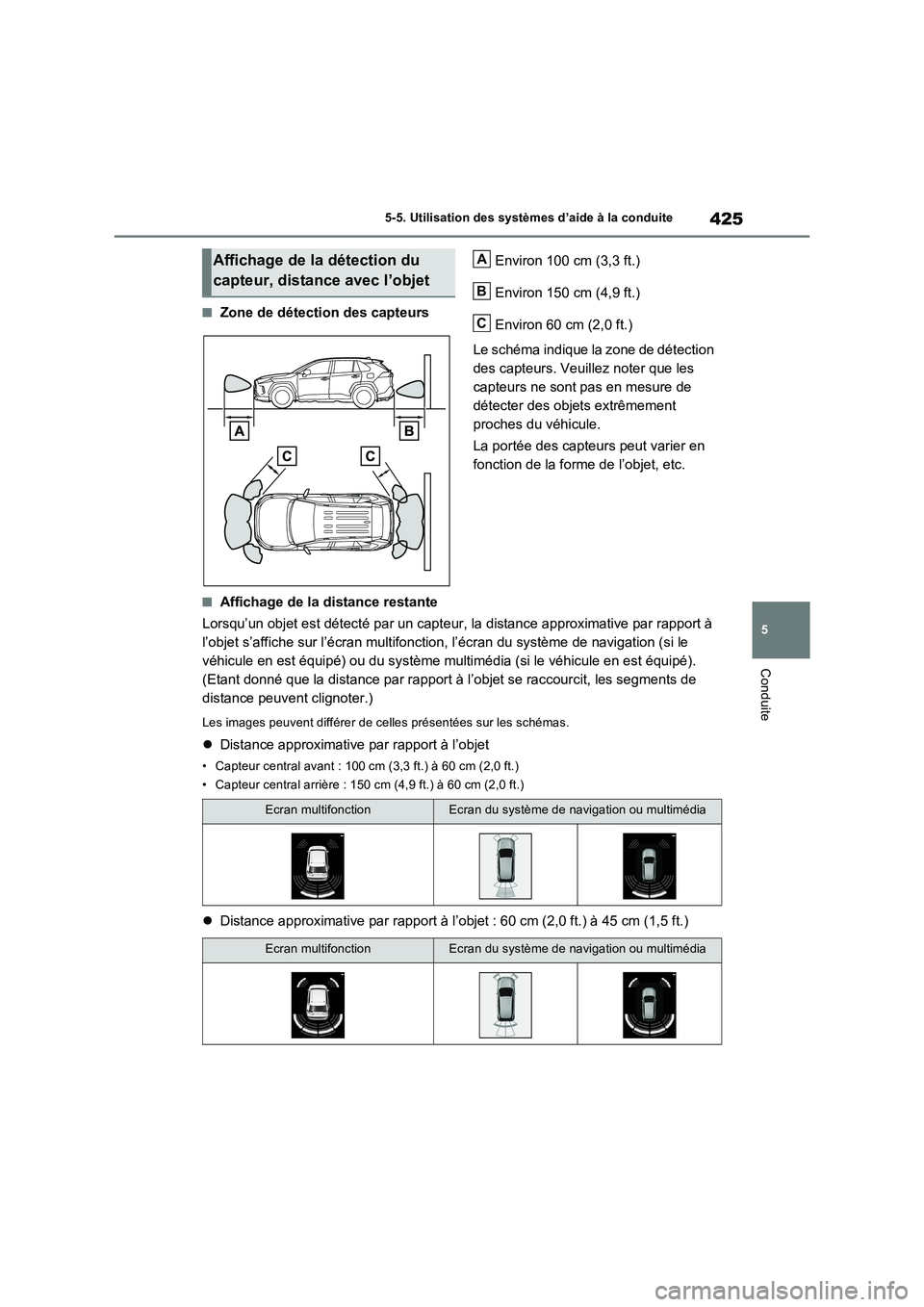

425
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
QZone de détection des capteursEnviron 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 60 cm (2,0 ft.)
Le schéma indique la zone de détection
des capteurs. Veuillez noter que les
capteurs ne sont pas en mesure de
détecter des objets extrêmement
proches du véhicule.
La portée des capteurs peut varier en
fonction de la forme de l’objet, etc.
QAffichage de la distance restante
Lorsqu’un objet est détecté par un capteur, la distance approximative par rapport à
l’objet s’affiche sur l’écran multifonction, l’écran du système de navigation (si le
véhicule en est équipé) ou du système multimédia (si le véhicule en est équipé).
(Etant donné que la distance par rapport à l’objet se raccourcit, les segments de
distance peuvent clignoter.)
Les images peuvent différer de celles présentées sur les schémas.
Distance approximative par rapport à l’objet
• Capteur central avant : 100 cm (3,3 ft.) à 60 cm (2,0 ft.)
• Capteur central arrière : 150 cm (4,9 ft.) à 60 cm (2,0 ft.)
Distance approximative par rapport à l’objet : 60 cm (2,0 ft.) à 45 cm (1,5 ft.)
Affichage de la détection du
capteur, distance avec l’objetA
B
C
Ecran multifonctionEcran du système de navigation ou multimédia
Ecran multifonctionEcran du système de navigation ou multimédia

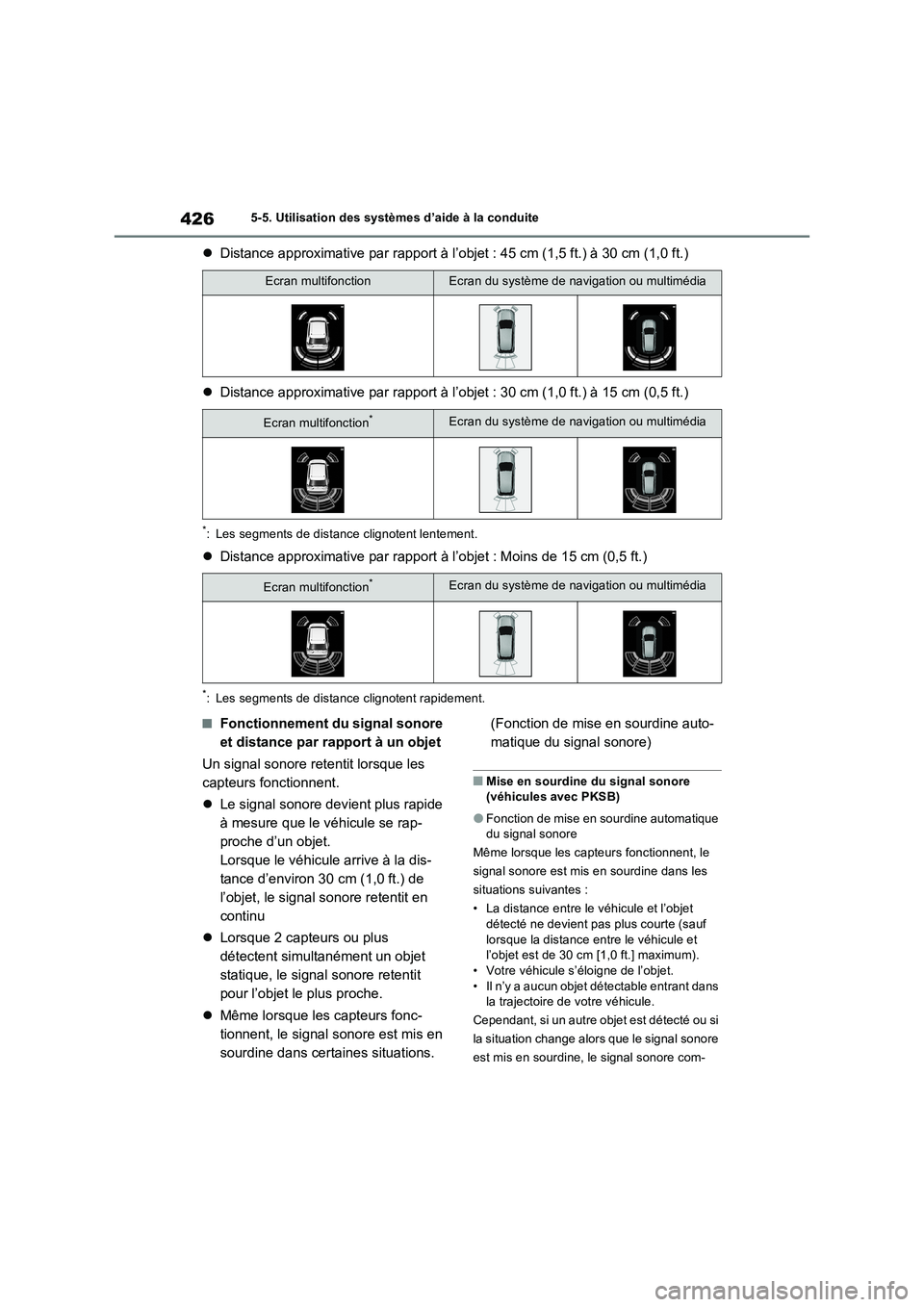

4265-5. Utilisation des systèmes d’aide à la conduite
Distance approximative par rapport à l’objet : 45 cm (1,5 ft.) à 30 cm (1,0 ft.)
Distance approximative par rapport à l’objet : 30 cm (1,0 ft.) à 15 cm (0,5 ft.)
*: Les segments de distance clignotent lentement.
Distance approximative par rapport à l’objet : Moins de 15 cm (0,5 ft.)
*: Les segments de distance clignotent rapidement.
QFonctionnement du signal sonore
et distance par rapport à un objet
Un signal sonore retentit lorsque les
capteurs fonctionnent.
Le signal sonore devient plus rapide
à mesure que le véhicule se rap-
proche d’un objet.
Lorsque le véhicule arrive à la dis-
tance d’environ 30 cm (1,0 ft.) de
l’objet, le signal sonore retentit en
continu
Lorsque 2 capteurs ou plus
détectent simultanément un objet
statique, le signal sonore retentit
pour l’objet le plus proche.
Même lorsque les capteurs fonc-
tionnent, le signal sonore est mis en
sourdine dans certaines situations. (Fonction de mise en sourdine auto-
matique du signal sonore)
QMise en sourdine du signal sonore
(véhicules avec PKSB)
OFonction de mise en sourdine automatique
du signal sonore
Même lorsque les capteurs fonctionnent, le
signal sonore est mis en sourdine dans les
situations suivantes :
• La distance entre le véhicule et l’objet
détecté ne devient pas plus courte (sauf
lorsque la distance entre le véhicule et
l’objet est de 30 cm [1,0 ft.] maximum).
• Votre véhicule s’éloigne de l’objet.
• Il n’y a aucun objet détectable entrant dans
la trajectoire de votre véhicule.
Cependant, si un autre objet est détecté ou si
la situation change alors que le signal sonore
est mis en sourdine, le signal sonore com-
Ecran multifonctionEcran du système de navigation ou multimédia
Ecran multifonction*Ecran du système de navigation ou multimédia
Ecran multifonction*Ecran du système de navigation ou multimédia

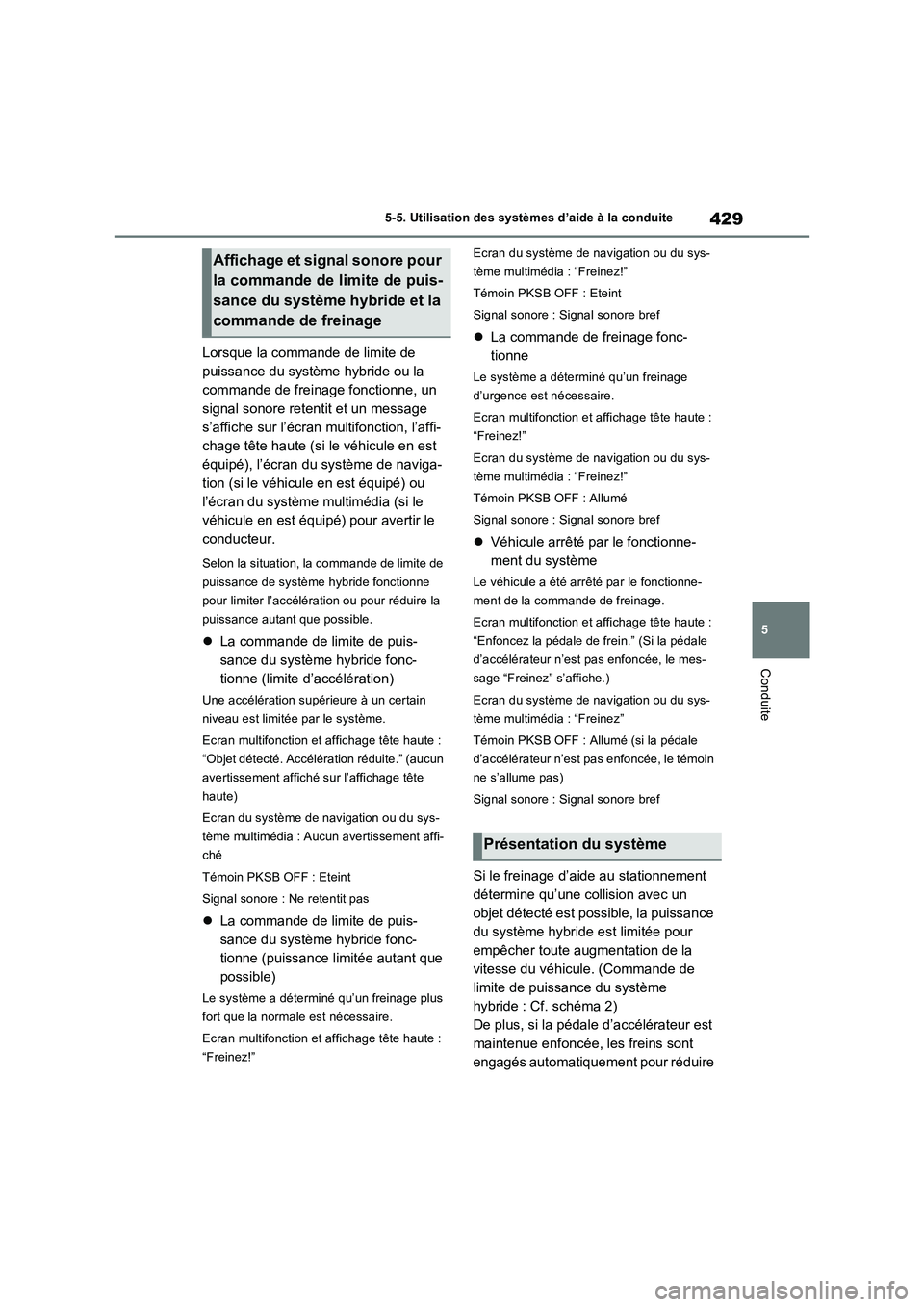

429
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Lorsque la commande de limite de
puissance du système hybride ou la
commande de freinage fonctionne, un
signal sonore retentit et un message
s’affiche sur l’écran multifonction, l’affi-
chage tête haute (si le véhicule en est
équipé), l’écran du système de naviga-
tion (si le véhicule en est équipé) ou
l’écran du système multimédia (si le
véhicule en est équipé) pour avertir le
conducteur.
Selon la situation, la commande de limite de
puissance de système hybride fonctionne
pour limiter l’accélération ou pour réduire la
puissance autant que possible.
La commande de limite de puis-
sance du système hybride fonc-
tionne (limite d’accélération)
Une accélération supérieure à un certain
niveau est limitée par le système.
Ecran multifonction et affichage tête haute :
“Objet détecté. Accélération réduite.” (aucun
avertissement affiché sur l’affichage tête
haute)
Ecran du système de navigation ou du sys-
tème multimédia : Aucun avertissement affi-
ché
Témoin PKSB OFF : Eteint
Signal sonore : Ne retentit pas
La commande de limite de puis-
sance du système hybride fonc-
tionne (puissance limitée autant que
possible)
Le système a déterminé qu’un freinage plus
fort que la normale est nécessaire.
Ecran multifonction et affichage tête haute :
“Freinez!”Ecran du système de navigation ou du sys-
tème multimédia : “Freinez!”
Témoin PKSB OFF : Eteint
Signal sonore : Signal sonore bref
La commande de freinage fonc-
tionne
Le système a déterminé qu’un freinage
d’urgence est nécessaire.
Ecran multifonction et affichage tête haute :
“Freinez!”
Ecran du système de navigation ou du sys-
tème multimédia : “Freinez!”
Témoin PKSB OFF : Allumé
Signal sonore : Signal sonore bref
Véhicule arrêté par le fonctionne-
ment du système
Le véhicule a été arrêté par le fonctionne-
ment de la commande de freinage.
Ecran multifonction et affichage tête haute :
“Enfoncez la pédale de frein.” (Si la pédale
d’accélérateur n’est pas enfoncée, le mes-
sage “Freinez” s’affiche.)
Ecran du système de navigation ou du sys-
tème multimédia : “Freinez”
Témoin PKSB OFF : Allumé (si la pédale
d’accélérateur n’est pas enfoncée, le témoin
ne s’allume pas)
Signal sonore : Signal sonore bref
Si le freinage d’aide au stationnement
détermine qu’une collision avec un
objet détecté est possible, la puissance
du système hybride est limitée pour
empêcher toute augmentation de la
vitesse du véhicule. (Commande de
limite de puissance du système
hybride : Cf. schéma 2)
De plus, si la pédale d’accélérateur est
maintenue enfoncée, les freins sont
engagés automatiquement pour réduire
Affichage et signal sonore pour
la commande de limite de puis-
sance du système hybride et la
commande de freinage
Présentation du système

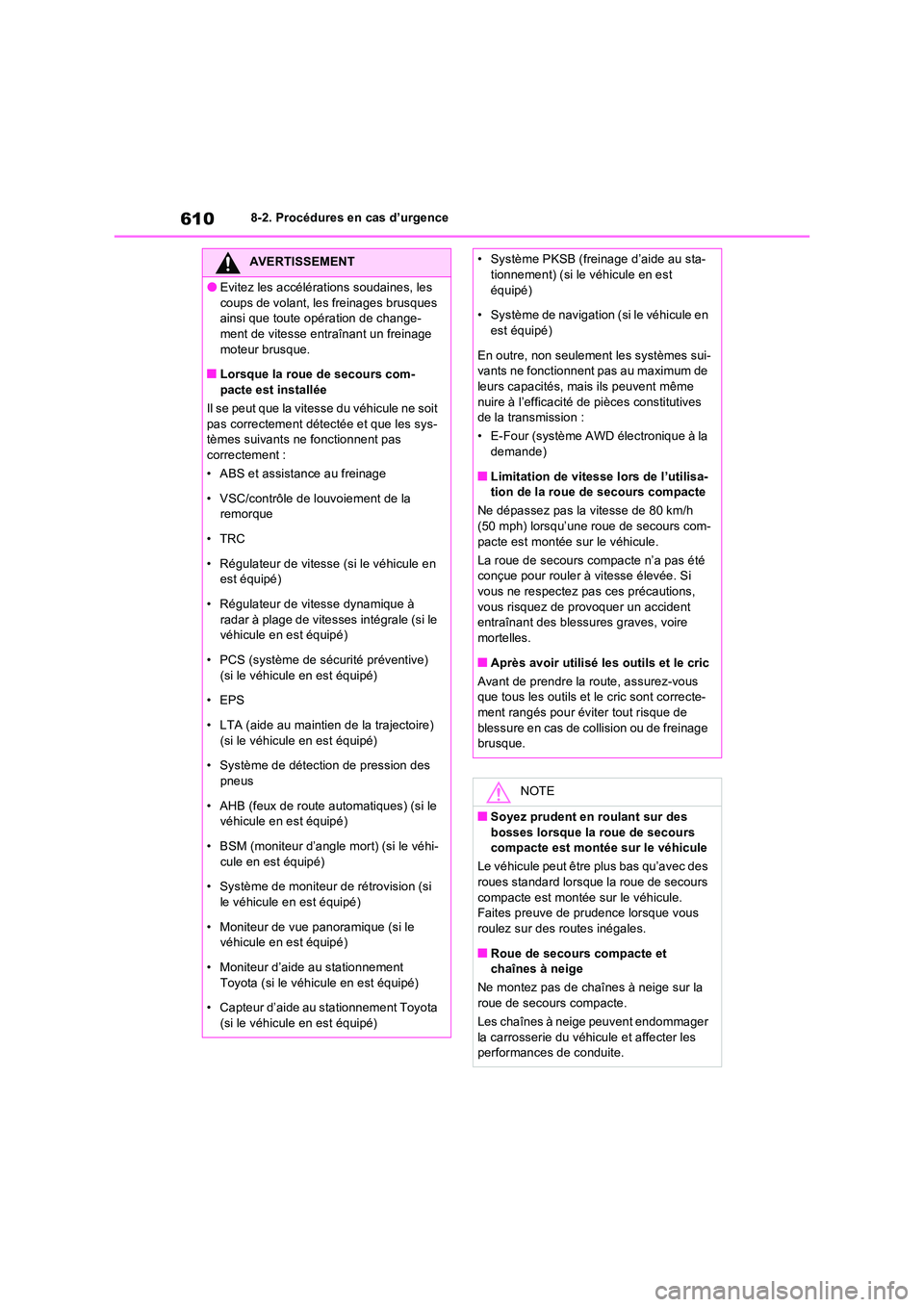

6108-2. Procédures en cas d’urgence
AVERTISSEMENT
OEvitez les accélérations soudaines, les
coups de volant, les freinages brusques ainsi que toute opération de change-ment de vitesse entraînant un freinage
moteur brusque.
QLorsque la roue de secours com- pacte est installée
Il se peut que la vitesse du véhicule ne soit
pas correctement détectée et que les sys- tèmes suivants ne fonctionnent pas correctement :
• ABS et assistance au freinage
• VSC/contrôle de louvoiement de la remorque
•TRC
• Régulateur de vitesse (si le véhicule en est équipé)
• Régulateur de vitesse dynamique à
radar à plage de vitesses intégrale (si le véhicule en est équipé)
• PCS (système de sécurité préventive)
(si le véhicule en est équipé)
• EPS
• LTA (aide au maintien de la trajectoire) (si le véhicule en est équipé)
• Système de détection de pression des
pneus
• AHB (feux de route automatiques) (si le véhicule en est équipé)
• BSM (moniteur d’angle mort) (si le véhi- cule en est équipé)
• Système de moniteur de rétrovision (si
le véhicule en est équipé)
• Moniteur de vue panoramique (si le véhicule en est équipé)
• Moniteur d’aide au stationnement Toyota (si le véhicule en est équipé)
• Capteur d’aide au stationnement Toyota
(si le véhicule en est équipé)
• Système PKSB (freinage d’aide au sta- tionnement) (si le véhicule en est
équipé)
• Système de navigation (si le véhicule en est équipé)
En outre, non seulement les systèmes sui- vants ne fonctionnent pas au maximum de leurs capacités, mais ils peuvent même
nuire à l’efficacité de pièces constitutives de la transmission :
• E-Four (système AWD électronique à la demande)
QLimitation de vitesse lors de l’utilisa-tion de la roue de secours compacte
Ne dépassez pas la vitesse de 80 km/h (50 mph) lorsqu’une roue de secours com-
pacte est montée sur le véhicule.
La roue de secours compacte n’a pas été conçue pour rouler à vitesse élevée. Si vous ne respectez pas ces précautions,
vous risquez de provoquer un accident entraînant des blessures graves, voire mortelles.
QAprès avoir utilisé les outils et le cric
Avant de prendre la route, assurez-vous que tous les outils et le cric sont correcte-ment rangés pour éviter tout risque de
blessure en cas de collision ou de freinage brusque.
NOTE
QSoyez prudent en roulant sur des
bosses lorsque la roue de secours compacte est montée sur le véhicule
Le véhicule peut être plus bas qu’avec des roues standard lorsque la roue de secours
compacte est montée sur le véhicule. Faites preuve de prudence lorsque vous roulez sur des routes inégales.
QRoue de secours compacte et chaînes à neige
Ne montez pas de chaînes à neige sur la roue de secours compacte.
Les chaînes à neige peuvent endommager
la carrosserie du véhicule et affecter les performances de conduite.
