TOYOTA RAV4 PLUG-IN HYBRID 2021 Betriebsanleitungen (in German)

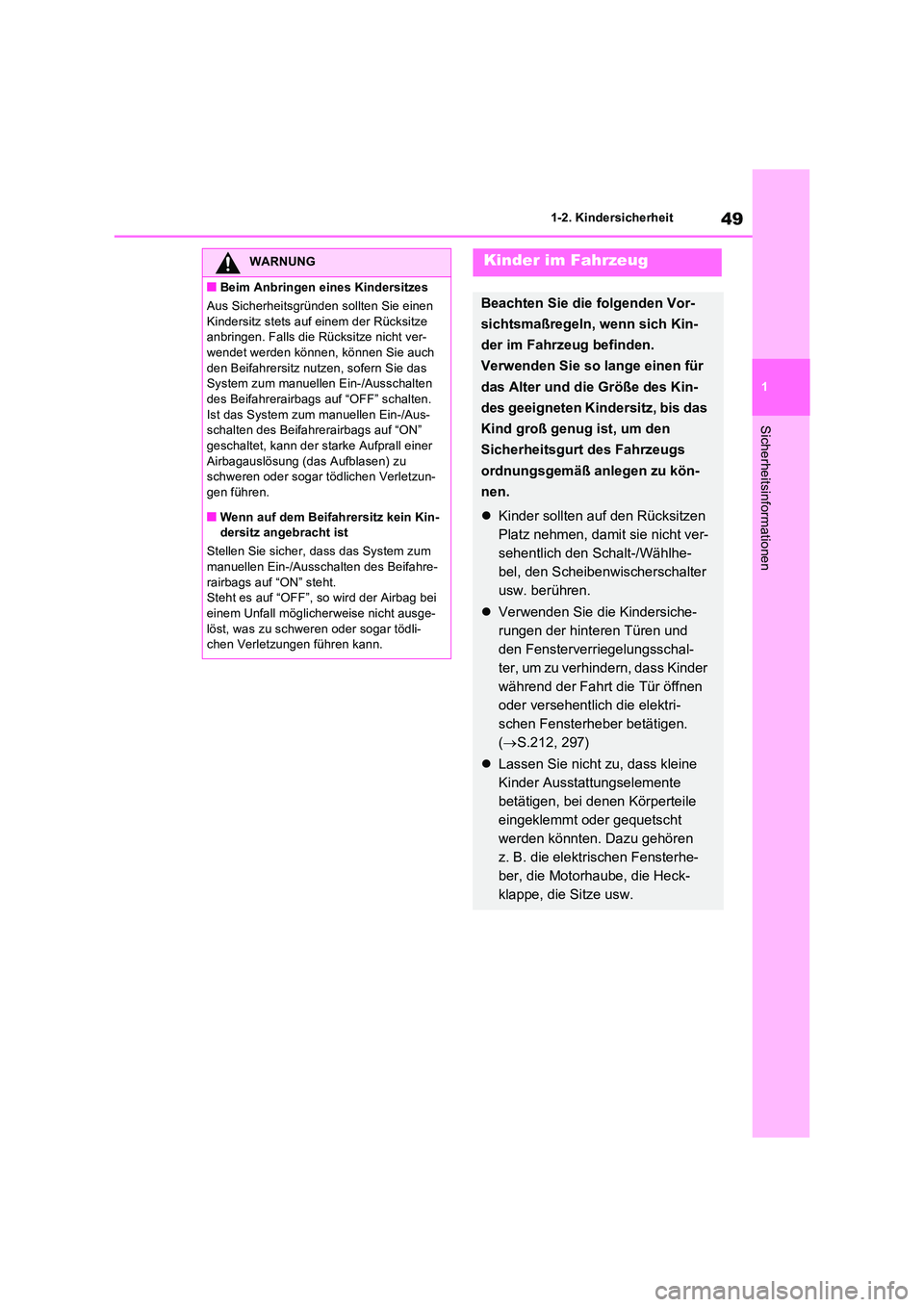

49
1
1-2. Kindersicherheit
Sicherheitsinformationen
WARNUNG
QBeim Anbringen eines Kindersitzes
Aus Sicherheitsgründen sollten Sie einen
Kindersitz stets auf einem der Rücksitze anbringen. Falls die Rücksitze nicht ver-wendet werden können, können Sie auch
den Beifahrersitz nutzen, sofern Sie das System zum manuellen Ein-/Ausschalten des Beifahrerairbags auf “OFF” schalten.
Ist das System zum manuellen Ein-/Aus- schalten des Beifahrerairbags auf “ON” geschaltet, kann der starke Aufprall einer
Airbagauslösung (das Aufblasen) zu schweren oder sogar tödlichen Verletzun-gen führen.
QWenn auf dem Beifahrersitz kein Kin-dersitz angebracht ist
Stellen Sie sicher, dass das System zum manuellen Ein-/Ausschalten des Beifahre-
rairbags auf “ON” steht. Steht es auf “OFF”, so wird der Airbag bei einem Unfall möglicherweise nicht ausge-
löst, was zu schweren oder sogar tödli- chen Verletzungen führen kann.
Kinder im Fahrzeug
Beachten Sie die folgenden Vor-
sichtsmaßregeln, wenn sich Kin-
der im Fahrzeug befinden.
Verwenden Sie so lange einen für
das Alter und die Größe des Kin-
des geeigneten Kindersitz, bis das
Kind groß genug ist, um den
Sicherheitsgurt des Fahrzeugs
ordnungsgemäß anlegen zu kön-
nen.
 Kinder sollten auf den Rücksitzen
Platz nehmen, damit sie nicht ver-
sehentlich den Schalt-/Wählhe-
bel, den Scheibenwischerschalter
usw. berühren.
 Verwenden Sie die Kindersiche-
rungen der hinteren Türen und
den Fensterverriegelungsschal-
ter, um zu verhindern, dass Kinder
während der Fahrt die Tür öffnen
oder versehentlich die elektri-
schen Fensterheber betätigen.
( S.212, 297)
 Lassen Sie nicht zu, dass kleine
Kinder Ausstattungselemente
betätigen, bei denen Körperteile
eingeklemmt oder gequetscht
werden könnten. Dazu gehören
z. B. die elektrischen Fensterhe-
ber, die Motorhaube, die Heck-
klappe, die Sitze usw.

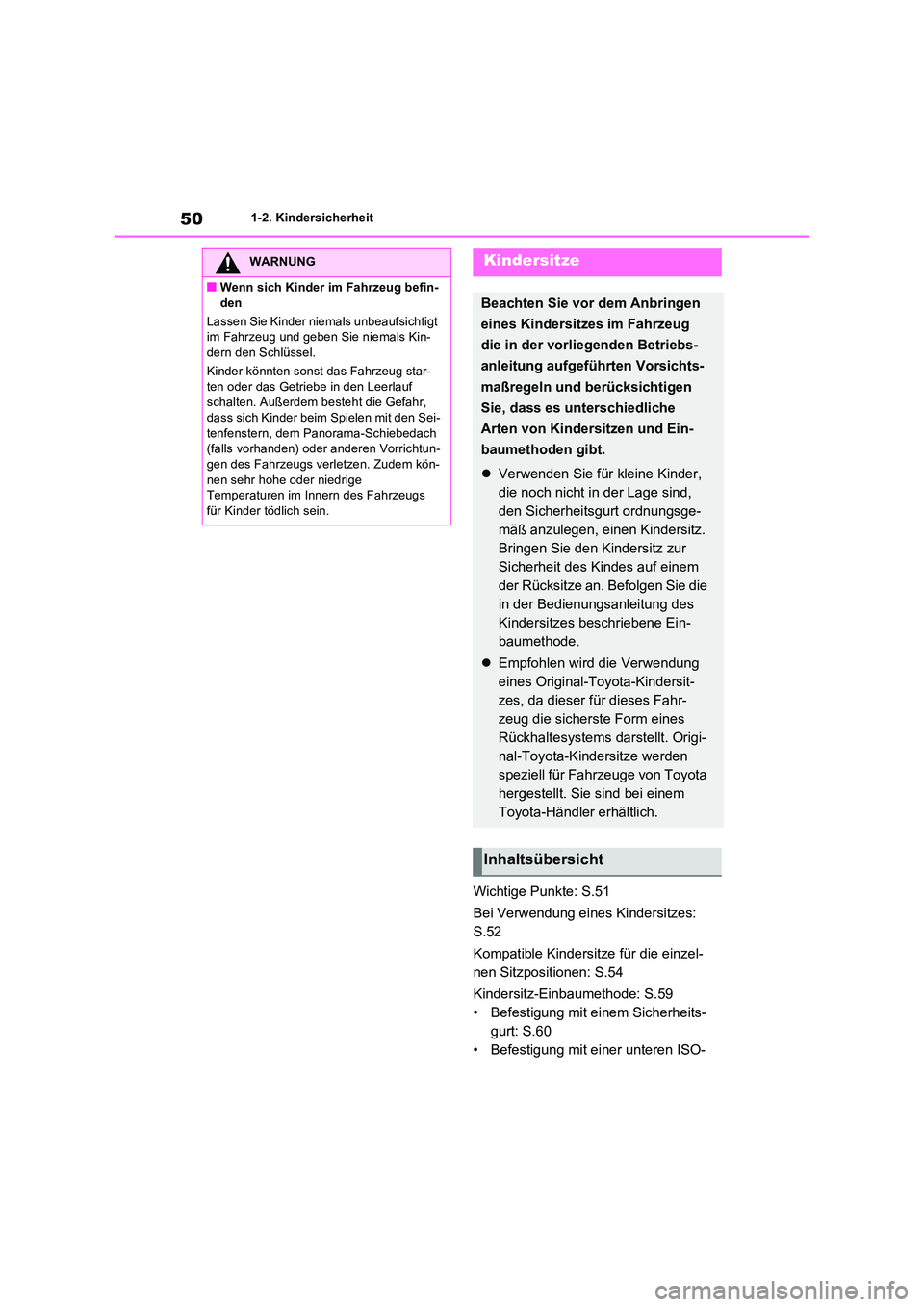

501-2. Kindersicherheit
Wichtige Punkte: S.51
Bei Verwendung eines Kindersitzes:
S.52
Kompatible Kindersitze für die einzel-
nen Sitzpositionen: S.54
Kindersitz-Einbaumethode: S.59
• Befestigung mit einem Sicherheits-
gurt: S.60
• Befestigung mit einer unteren ISO-
WARNUNG
QWenn sich Kinder im Fahrzeug befin-
den
Lassen Sie Kinder niemals unbeaufsichtigt im Fahrzeug und geben Sie niemals Kin-dern den Schlüssel.
Kinder könnten sonst das Fahrzeug star-
ten oder das Getriebe in den Leerlauf schalten. Außerdem besteht die Gefahr, dass sich Kinder beim Spielen mit den Sei-
tenfenstern, dem Panorama-Schiebedach (falls vorhanden) oder anderen Vorrichtun-gen des Fahrzeugs verletzen. Zudem kön-
nen sehr hohe oder niedrige Temperaturen im Innern des Fahrzeugs für Kinder tödlich sein.
Kindersitze
Beachten Sie vor dem Anbringen
eines Kindersitzes im Fahrzeug
die in der vorliegenden Betriebs-
anleitung aufgeführten Vorsichts-
maßregeln und berücksichtigen
Sie, dass es unterschiedliche
Arten von Kindersitzen und Ein-
baumethoden gibt.
 Verwenden Sie für kleine Kinder,
die noch nicht in der Lage sind,
den Sicherheitsgurt ordnungsge-
mäß anzulegen, einen Kindersitz.
Bringen Sie den Kindersitz zur
Sicherheit des Kindes auf einem
der Rücksitze an. Befolgen Sie die
in der Bedienungsanleitung des
Kindersitzes beschriebene Ein-
baumethode.
 Empfohlen wird die Verwendung
eines Original-Toyota-Kindersit-
zes, da dieser für dieses Fahr-
zeug die sicherste Form eines
Rückhaltesystems darstellt. Origi-
nal-Toyota-Kindersitze werden
speziell für Fahrzeuge von Toyota
hergestellt. Sie sind bei einem
Toyota-Händler erhältlich.
Inhaltsübersicht

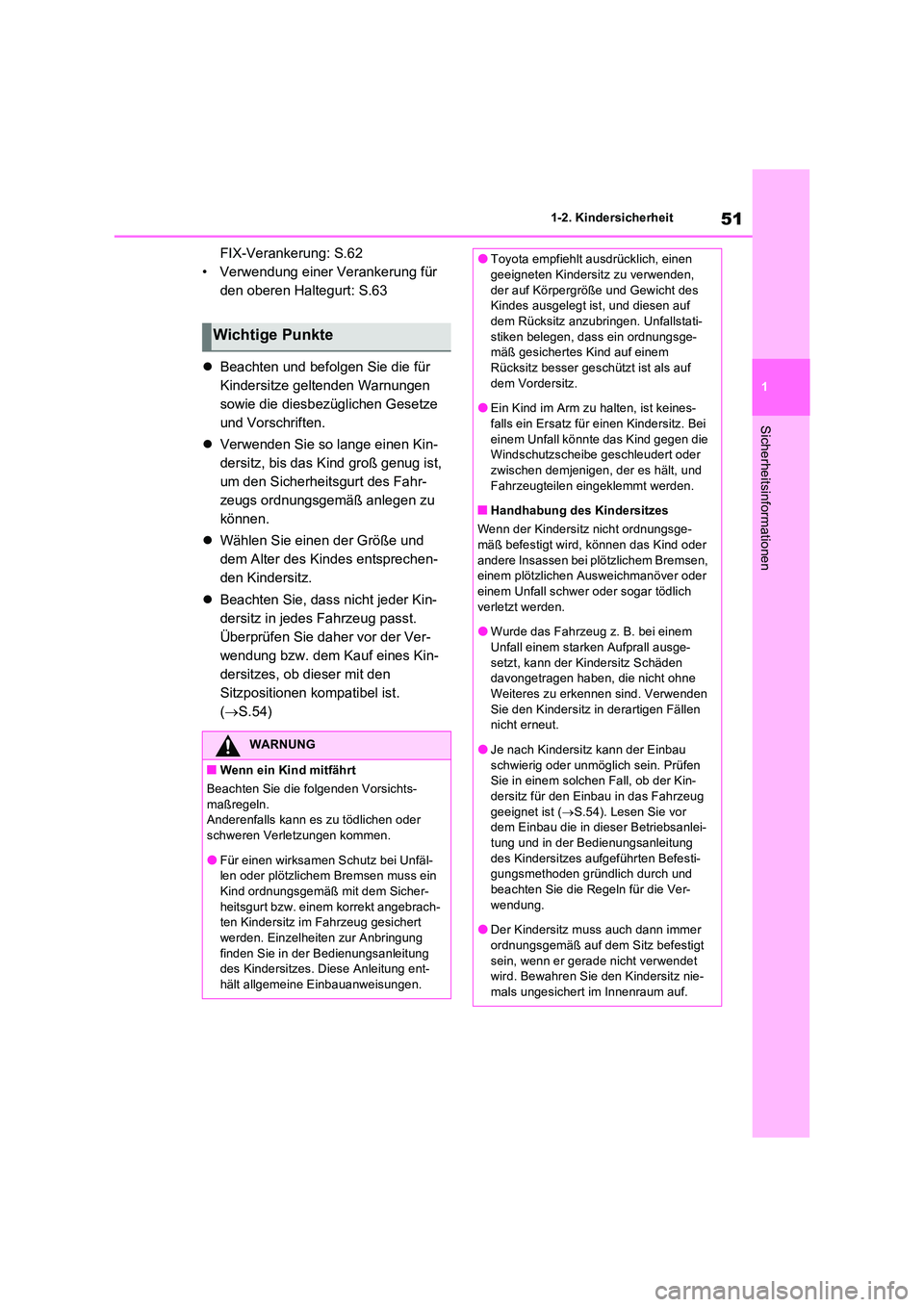

51
1
1-2. Kindersicherheit
Sicherheitsinformationen
FIX-Verankerung: S.62
• Verwendung einer Verankerung für
den oberen Haltegurt: S.63
 Beachten und befolgen Sie die für
Kindersitze geltenden Warnungen
sowie die diesbezüglichen Gesetze
und Vorschriften.
 Verwenden Sie so lange einen Kin-
dersitz, bis das Kind groß genug ist,
um den Sicherheitsgurt des Fahr-
zeugs ordnungsgemäß anlegen zu
können.
 Wählen Sie einen der Größe und
dem Alter des Kindes entsprechen-
den Kindersitz.
 Beachten Sie, dass nicht jeder Kin-
dersitz in jedes Fahrzeug passt.
Überprüfen Sie daher vor der Ver-
wendung bzw. dem Kauf eines Kin-
dersitzes, ob dieser mit den
Sitzpositionen kompatibel ist.
( S.54)
Wichtige Punkte
WARNUNG
QWenn ein Kind mitfährt
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
OFür einen wirksamen Schutz bei Unfäl-len oder plötzlichem Bremsen muss ein Kind ordnungsgemäß mit dem Sicher-
heitsgurt bzw. einem korrekt angebrach- ten Kindersitz im Fahrzeug gesichert werden. Einzelheiten zur Anbringung
finden Sie in der Bedienungsanleitung des Kindersitzes. Diese Anleitung ent-hält allgemeine Einbauanweisungen.
OToyota empfiehlt ausdrücklich, einen geeigneten Kindersitz zu verwenden,
der auf Körpergröße und Gewicht des Kindes ausgelegt ist, und diesen auf dem Rücksitz anzubringen. Unfallstati-
stiken belegen, dass ein ordnungsge- mäß gesichertes Kind auf einem Rücksitz besser geschützt ist als auf
dem Vordersitz.
OEin Kind im Arm zu halten, ist keines- falls ein Ersatz für einen Kindersitz. Bei
einem Unfall könnte das Kind gegen die Windschutzscheibe geschleudert oder zwischen demjenigen, der es hält, und
Fahrzeugteilen eingeklemmt werden.
QHandhabung des Kindersitzes
Wenn der Kindersitz nicht ordnungsge- mäß befestigt wird, können das Kind oder
andere Insassen bei plötzlichem Bremsen, einem plötzlichen Ausweichmanöver oder einem Unfall schwer oder sogar tödlich
verletzt werden.
OWurde das Fahrzeug z. B. bei einem Unfall einem starken Aufprall ausge-
setzt, kann der Kindersitz Schäden davongetragen haben, die nicht ohne Weiteres zu erkennen sind. Verwenden
Sie den Kindersitz in derartigen Fällen nicht erneut.
OJe nach Kindersitz kann der Einbau
schwierig oder unmöglich sein. Prüfen Sie in einem solchen Fall, ob der Kin-dersitz für den Einbau in das Fahrzeug
geeignet ist ( S.54). Lesen Sie vor dem Einbau die in dieser Betriebsanlei-tung und in der Bedienungsanleitung
des Kindersitzes aufgeführten Befesti- gungsmethoden gründlich durch und beachten Sie die Regeln für die Ver-
wendung.
ODer Kindersitz muss auch dann immer ordnungsgemäß auf dem Sitz befestigt
sein, wenn er gerade nicht verwendet wird. Bewahren Sie den Kindersitz nie-mals ungesichert im Innenraum auf.

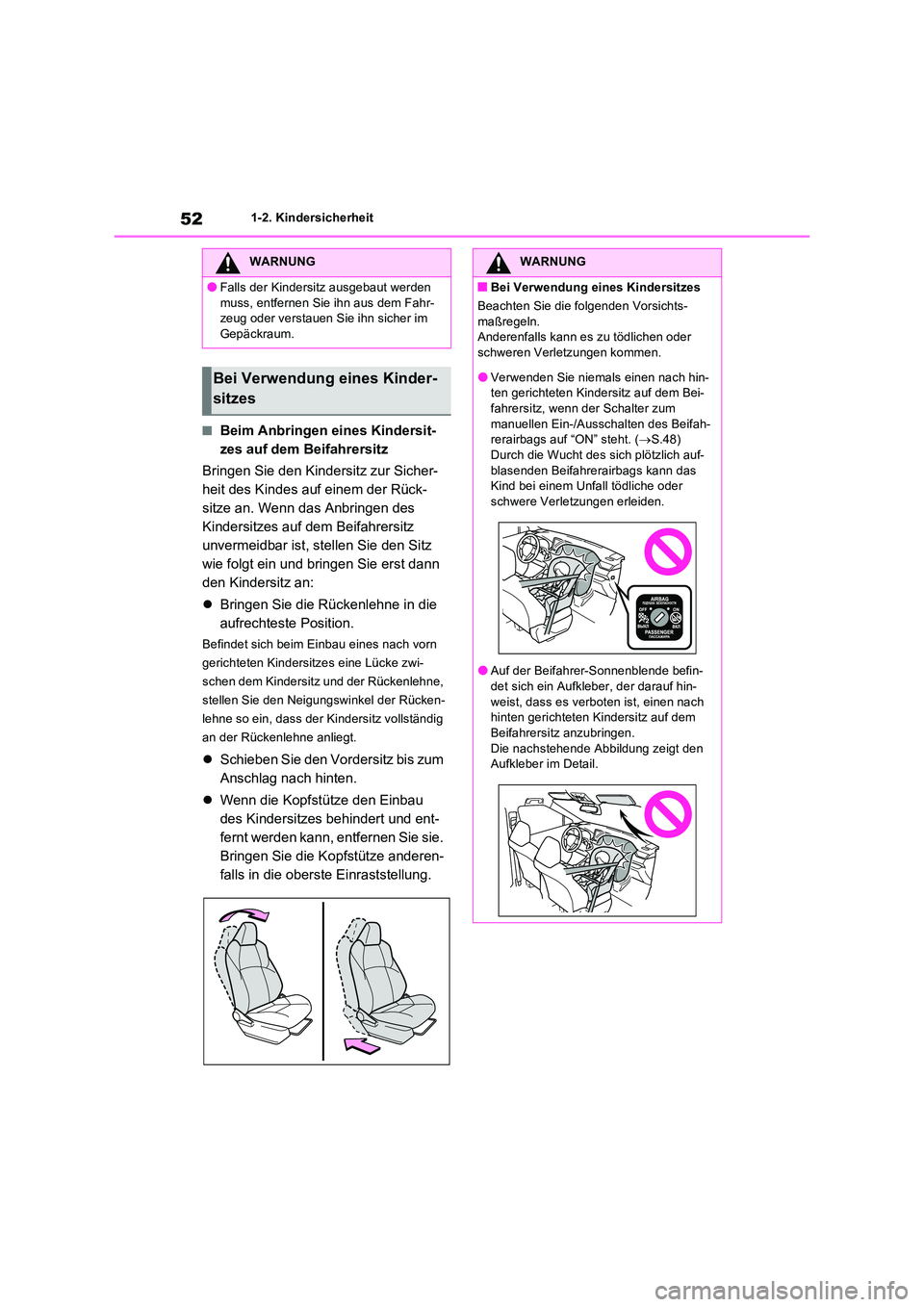

521-2. Kindersicherheit
QBeim Anbringen eines Kindersit-
zes auf dem Beifahrersitz
Bringen Sie den Kindersitz zur Sicher-
heit des Kindes auf einem der Rück-
sitze an. Wenn das Anbringen des
Kindersitzes auf dem Beifahrersitz
unvermeidbar ist, stellen Sie den Sitz
wie folgt ein und bringen Sie erst dann
den Kindersitz an:
 Bringen Sie die Rückenlehne in die
aufrechteste Position.
Befindet sich beim Einbau eines nach vorn
gerichteten Kindersitzes eine Lücke zwi-
schen dem Kindersitz und der Rückenlehne,
stellen Sie den Neigungswinkel der Rücken-
lehne so ein, dass der Kindersitz vollständig
an der Rückenlehne anliegt.
 Schieben Sie den Vordersitz bis zum
Anschlag nach hinten.
 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie sie.
Bringen Sie die Kopfstütze anderen-
falls in die oberste Einraststellung.
WARNUNG
OFalls der Kindersitz ausgebaut werden
muss, entfernen Sie ihn aus dem Fahr- zeug oder verstauen Sie ihn sicher im Gepäckraum.
Bei Verwendung eines Kinder-
sitzes
WARNUNG
QBei Verwendung eines Kindersitzes
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
OVerwenden Sie niemals einen nach hin-ten gerichteten Kindersitz auf dem Bei-fahrersitz, wenn der Schalter zum
manuellen Ein-/Ausschalten des Beifah- rerairbags auf “ON” steht. ( S.48) Durch die Wucht des sich plötzlich auf-
blasenden Beifahrerairbags kann das Kind bei einem Unfall tödliche oder schwere Verletzungen erleiden.
OAuf der Beifahrer-Sonnenblende befin-det sich ein Aufkleber, der darauf hin-
weist, dass es verboten ist, einen nach hinten gerichteten Kindersitz auf dem Beifahrersitz anzubringen.
Die nachstehende Abbildung zeigt den Aufkleber im Detail.

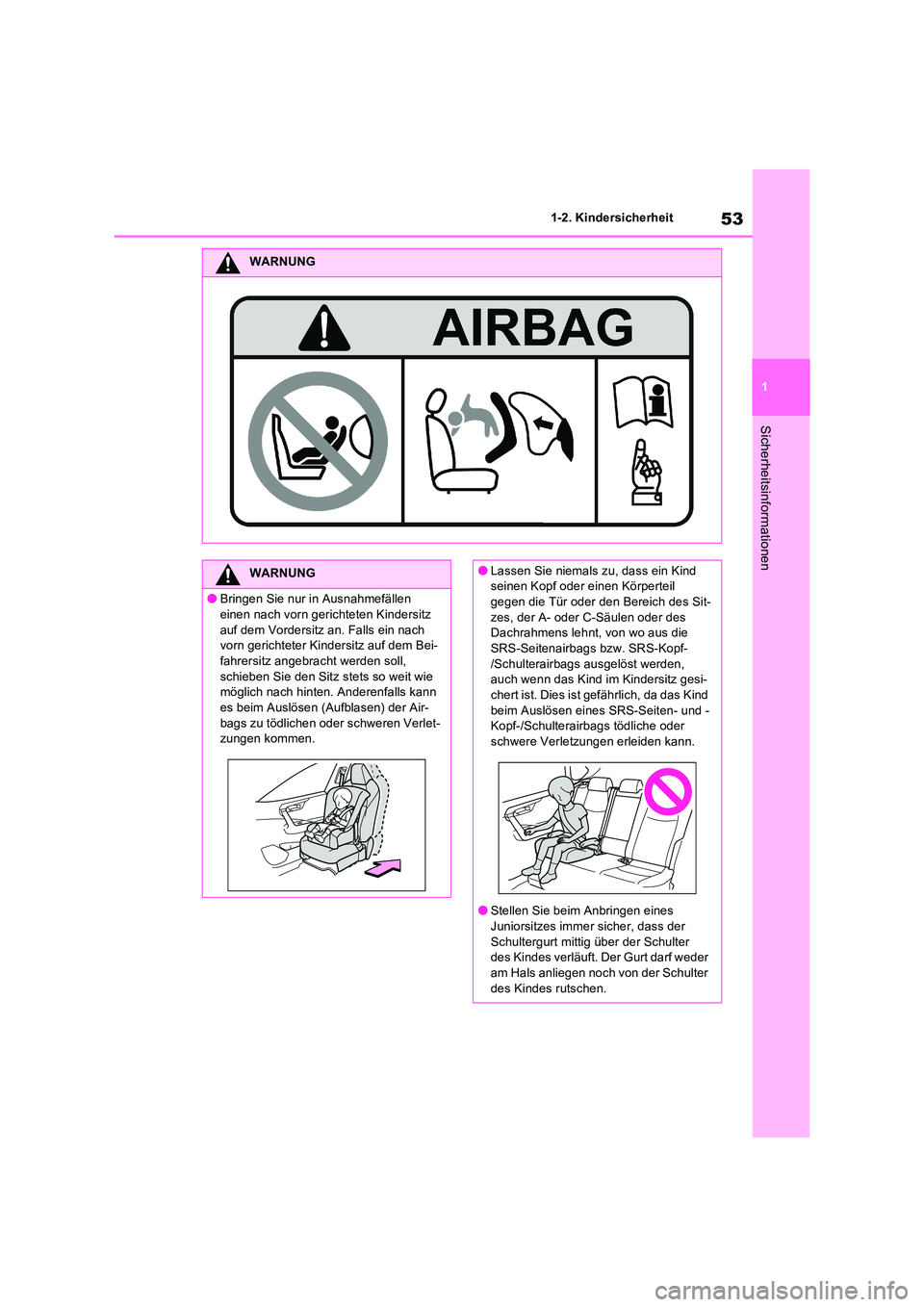

53
1
1-2. Kindersicherheit
Sicherheitsinformationen
WARNUNG
WARNUNG
OBringen Sie nur in Ausnahmefällen
einen nach vorn gerichteten Kindersitz auf dem Vordersitz an. Falls ein nach vorn gerichteter Kindersitz auf dem Bei-
fahrersitz angebracht werden soll, schieben Sie den Sitz stets so weit wie möglich nach hinten. Anderenfalls kann
es beim Auslösen (Aufblasen) der Air- bags zu tödlichen oder schweren Verlet-zungen kommen.
OLassen Sie niemals zu, dass ein Kind seinen Kopf oder einen Körperteil
gegen die Tür oder den Bereich des Sit- zes, der A- oder C-Säulen oder des Dachrahmens lehnt, von wo aus die
SRS-Seitenairbags bzw. SRS-Kopf- /Schulterairbags ausgelöst werden, auch wenn das Kind im Kindersitz gesi-
chert ist. Dies ist gefährlich, da das Kind beim Auslösen eines SRS-Seiten- und -Kopf-/Schulterairbags tödliche oder
schwere Verletzungen erleiden kann.
OStellen Sie beim Anbringen eines
Juniorsitzes immer sicher, dass der Schultergurt mittig über der Schulter des Kindes verläuft. Der Gurt darf weder
am Hals anliegen noch von der Schulter des Kindes rutschen.

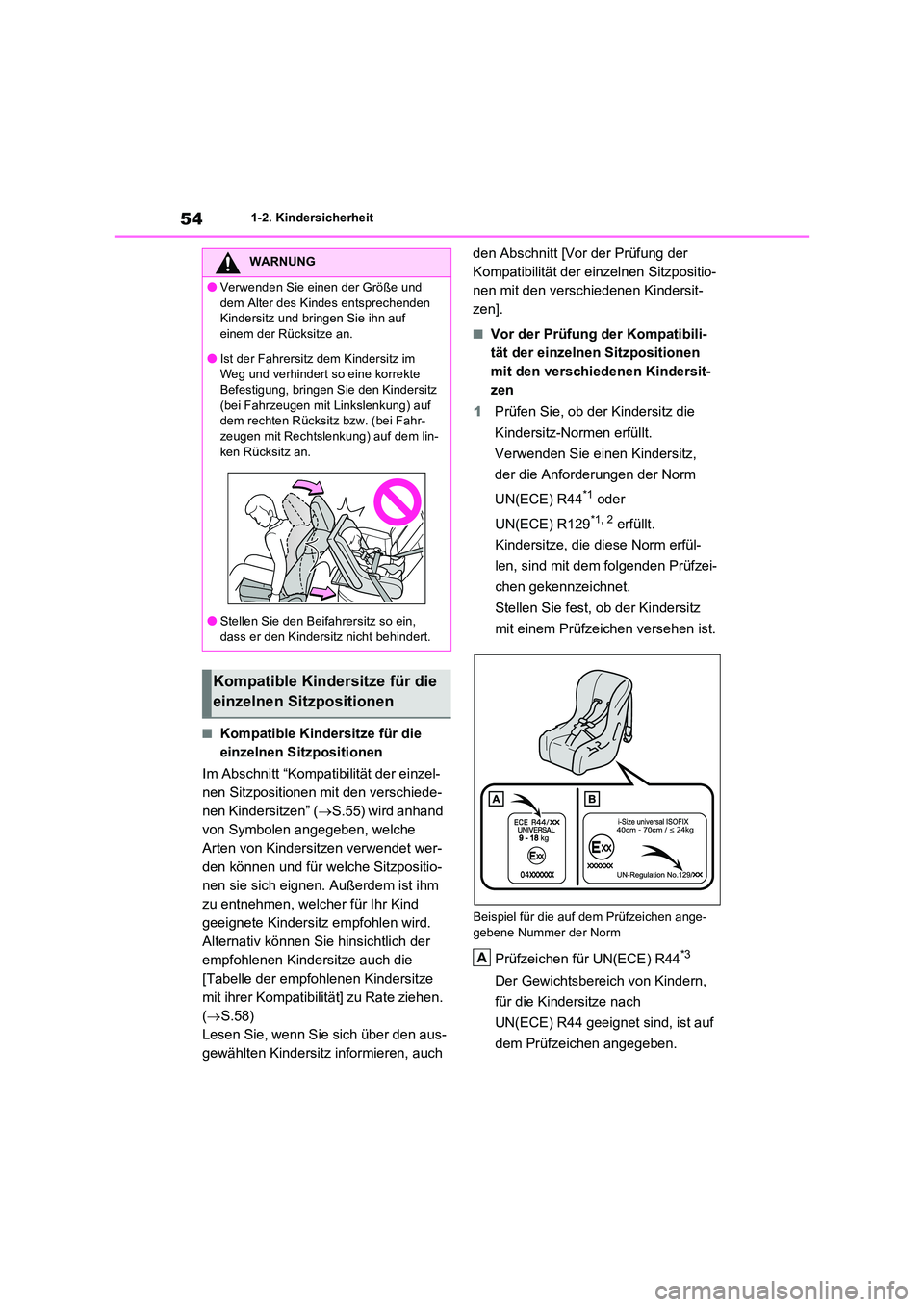

541-2. Kindersicherheit
QKompatible Kindersitze für die
einzelnen Sitzpositionen
Im Abschnitt “Kompatibilität der einzel-
nen Sitzpositionen mit den verschiede-
nen Kindersitzen” ( S.55) wird anhand
von Symbolen angegeben, welche
Arten von Kindersitzen verwendet wer-
den können und für welche Sitzpositio-
nen sie sich eignen. Außerdem ist ihm
zu entnehmen, welcher für Ihr Kind
geeignete Kindersitz empfohlen wird.
Alternativ können Sie hinsichtlich der
empfohlenen Kindersitze auch die

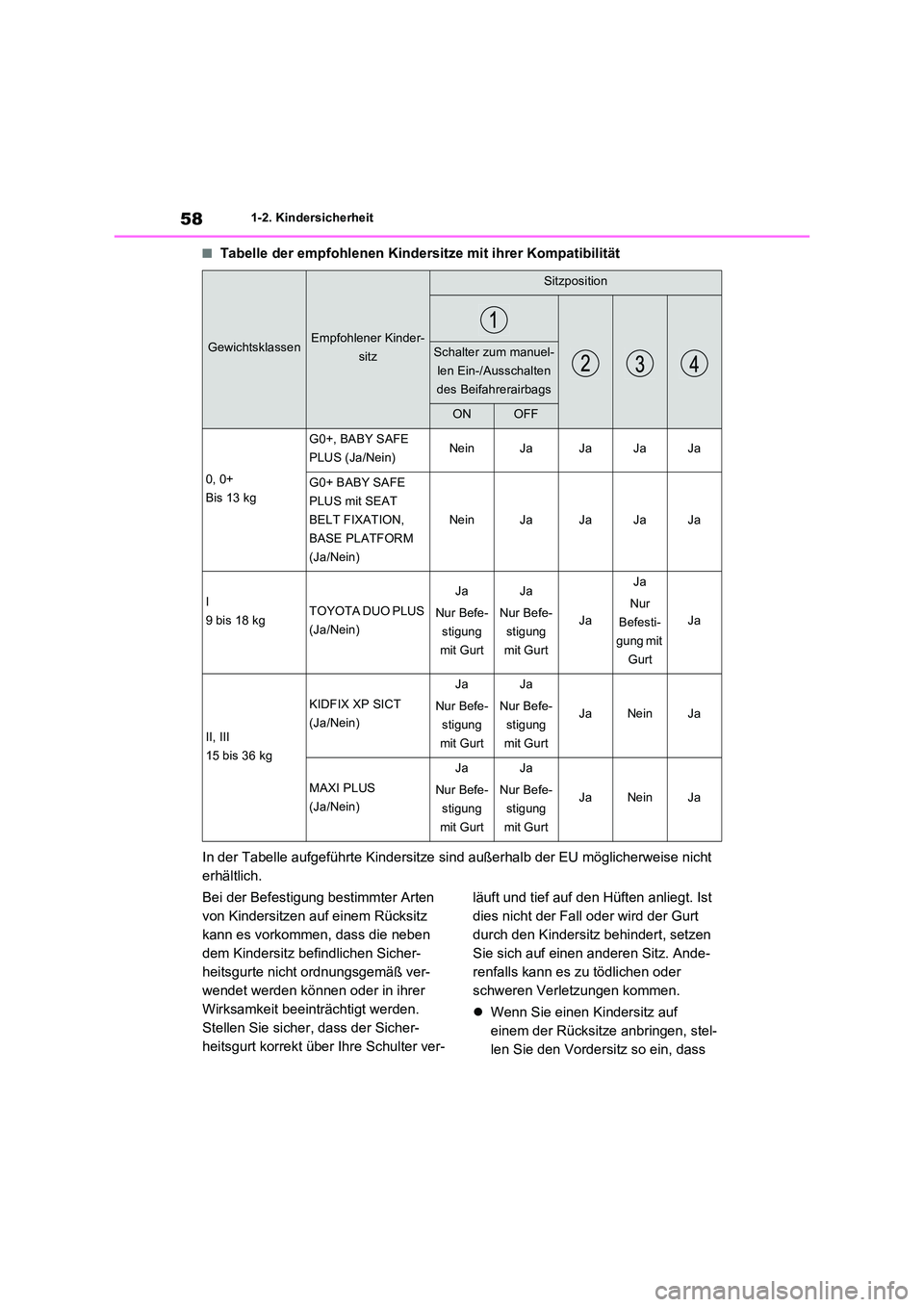

[Tabelle der empfohlenen Kindersitze
mit ihrer Kompatibilität] zu Rate ziehen.
( S.58)
Lesen Sie, wenn Sie sich über den aus-
gewählten Kindersitz informieren, auch
den Abschnitt [Vor der Prüfung der
Kompatibilität der einzelnen Sitzpositio-
nen mit den verschiedenen Kindersit-
zen].
QVor der Prüfung der Kompatibili-
tät der einzelnen Sitzpositionen
mit den verschiedenen Kindersit-
zen
1 Prüfen Sie, ob der Kindersitz die
Kindersitz-Normen erfüllt.
Verwenden Sie einen Kindersitz,
der die Anforderungen der Norm
UN(ECE) R44*1 oder
UN(ECE) R129*1, 2 erfüllt.
Kindersitze, die diese Norm erfül-
len, sind mit dem folgenden Prüfzei-
chen gekennzeichnet.
Stellen Sie fest, ob der Kindersitz
mit einem Prüfzeichen versehen ist.
Beispiel für die auf dem Prüfzeichen ange-
gebene Nummer der Norm
Prüfzeichen für UN(ECE) R44*3
Der Gewichtsbereich von Kindern,
für die Kindersitze nach
UN(ECE) R44 geeignet sind, ist auf
dem Prüfzeichen angegeben.
WARNUNG
OVerwenden Sie einen der Größe und
dem Alter des Kindes entsprechenden Kindersitz und bringen Sie ihn auf einem der Rücksitze an.
OIst der Fahrersitz dem Kindersitz im Weg und verhindert so eine korrekte Befestigung, bringen Sie den Kindersitz
(bei Fahrzeugen mit Linkslenkung) auf dem rechten Rücksitz bzw. (bei Fahr-zeugen mit Rechtslenkung) auf dem lin-
ken Rücksitz an.
OStellen Sie den Beifahrersitz so ein,
dass er den Kindersitz nicht behindert.
Kompatible Kindersitze für die
einzelnen Sitzpositionen
A

55
1
1-2. Kindersicherheit
Sicherheitsinformationen

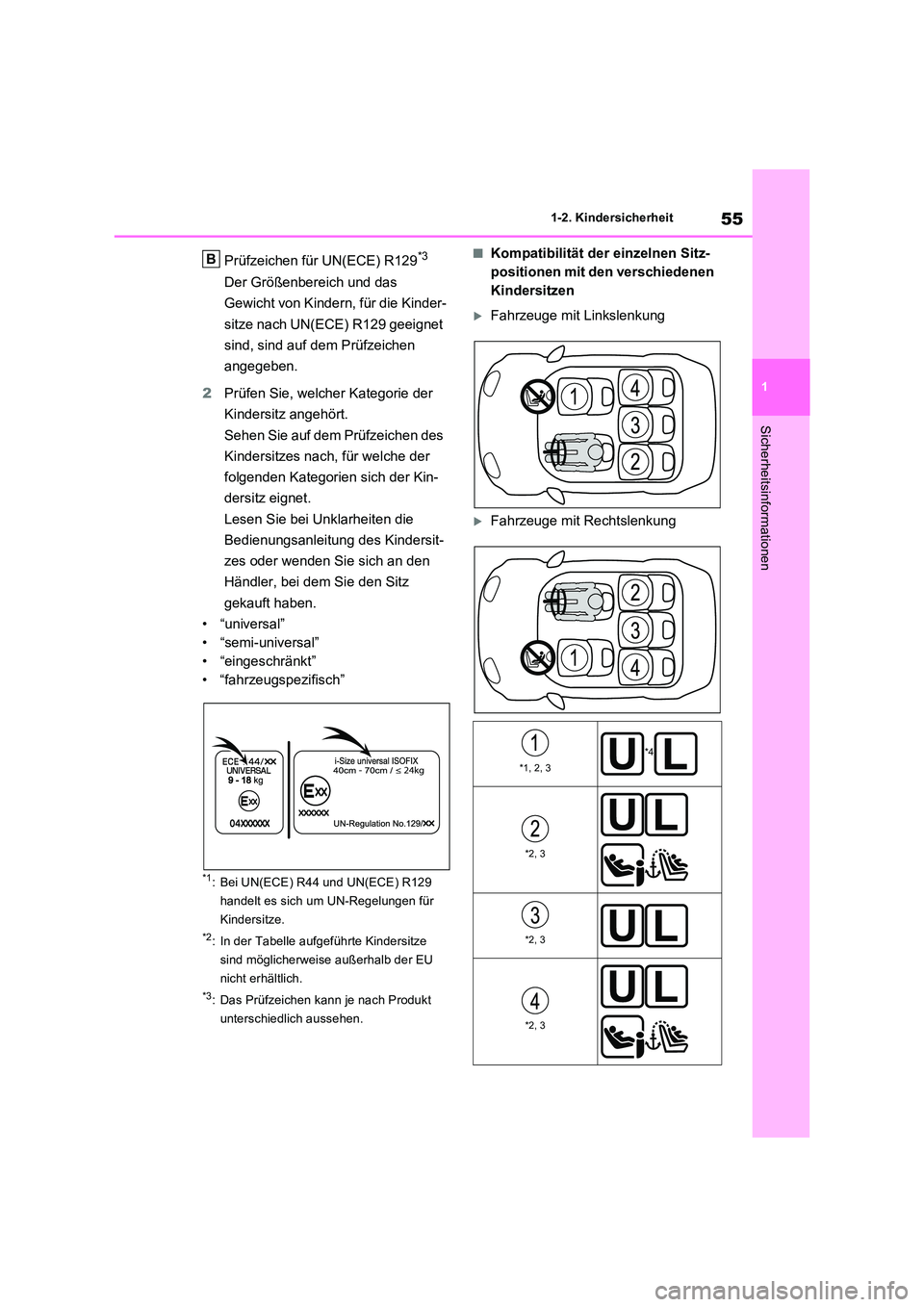

Prüfzeichen für UN(ECE) R129*3
Der Größenbereich und das
Gewicht von Kindern, für die Kinder-
sitze nach UN(ECE) R129 geeignet
sind, sind auf dem Prüfzeichen
angegeben.
2 Prüfen Sie, welcher Kategorie der
Kindersitz angehört.
Sehen Sie auf dem Prüfzeichen des
Kindersitzes nach, für welche der
folgenden Kategorien sich der Kin-
dersitz eignet.
Lesen Sie bei Unklarheiten die
Bedienungsanleitung des Kindersit-
zes oder wenden Sie sich an den
Händler, bei dem Sie den Sitz
gekauft haben.
• “universal”
• “semi-universal”
• “eingeschränkt”
• “fahrzeugspezifisch”
*1: Bei UN(ECE) R44 und UN(ECE) R129
handelt es sich um UN-Regelungen für
Kindersitze.
*2: In der Tabelle aufgeführte Kindersitze
sind möglicherweise außerhalb der EU
nicht erhältlich.
*3: Das Prüfzeichen kann je nach Produkt
unterschiedlich aussehen.
QKompatibilität der einzelnen Sitz-
positionen mit den verschiedenen
Kindersitzen
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
B
*1, 2, 3
*4
*2, 3
*2, 3
*2, 3

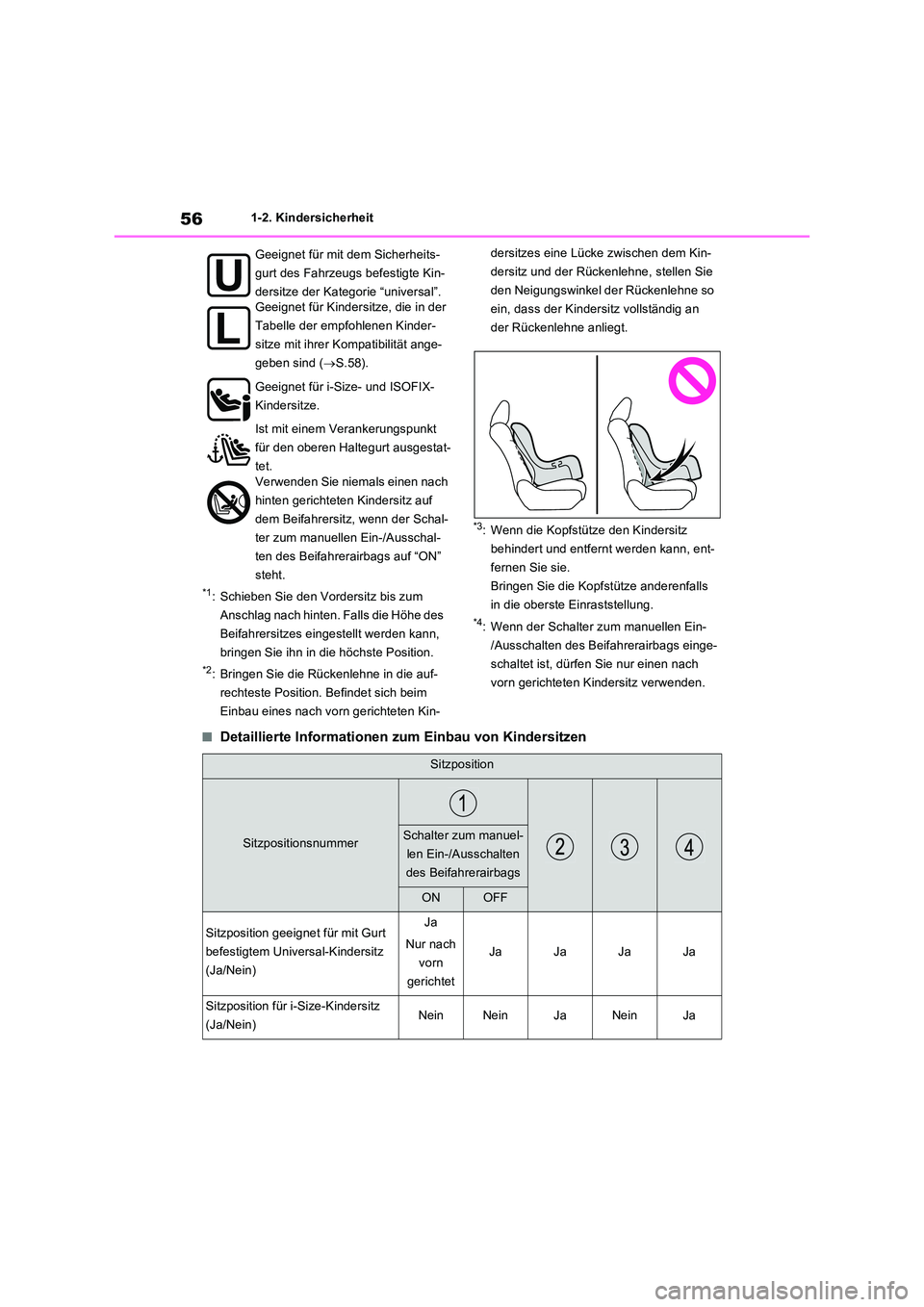

561-2. Kindersicherheit
*1: Schieben Sie den Vordersitz bis zum
Anschlag nach hinten. Falls die Höhe des
Beifahrersitzes eingestellt werden kann,
bringen Sie ihn in die höchste Position.
*2: Bringen Sie die Rückenlehne in die auf-
rechteste Position. Befindet sich beim
Einbau eines nach vorn gerichteten Kin-
dersitzes eine Lücke zwischen dem Kin-
dersitz und der Rückenlehne, stellen Sie
den Neigungswinkel der Rückenlehne so
ein, dass der Kindersitz vollständig an
der Rückenlehne anliegt.
*3: Wenn die Kopfstütze den Kindersitz
behindert und entfernt werden kann, ent-
fernen Sie sie.
Bringen Sie die Kopfstütze anderenfalls
in die oberste Einraststellung.
*4: Wenn der Schalter zum manuellen Ein-
/Ausschalten des Beifahrerairbags einge-
schaltet ist, dürfen Sie nur einen nach
vorn gerichteten Kindersitz verwenden.
QDetaillierte Informationen zum Einbau von Kindersitzen
Geeignet für mit dem Sicherheits-
gurt des Fahrzeugs befestigte Kin-
dersitze der Kategorie “universal”. Geeignet für Kindersitze, die in der
Tabelle der empfohlenen Kinder-
sitze mit ihrer Kompatibilität ange-
geben sind ( S.58).
Geeignet für i-Size- und ISOFIX-
Kindersitze.
Ist mit einem Verankerungspunkt
für den oberen Haltegurt ausgestat-
tet.
Verwenden Sie niemals einen nach
hinten gerichteten Kindersitz auf
dem Beifahrersitz, wenn der Schal-
ter zum manuellen Ein-/Ausschal-
ten des Beifahrerairbags auf “ON”
steht.
Sitzposition
SitzpositionsnummerSchalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF
Sitzposition geeignet für mit Gurt
befestigtem Universal-Kindersitz
(Ja/Nein)
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
Sitzposition für i-Size-Kindersitz
(Ja/Nein)NeinNeinJaNeinJa

57
1
1-2. Kindersicherheit
Sicherheitsinformationen

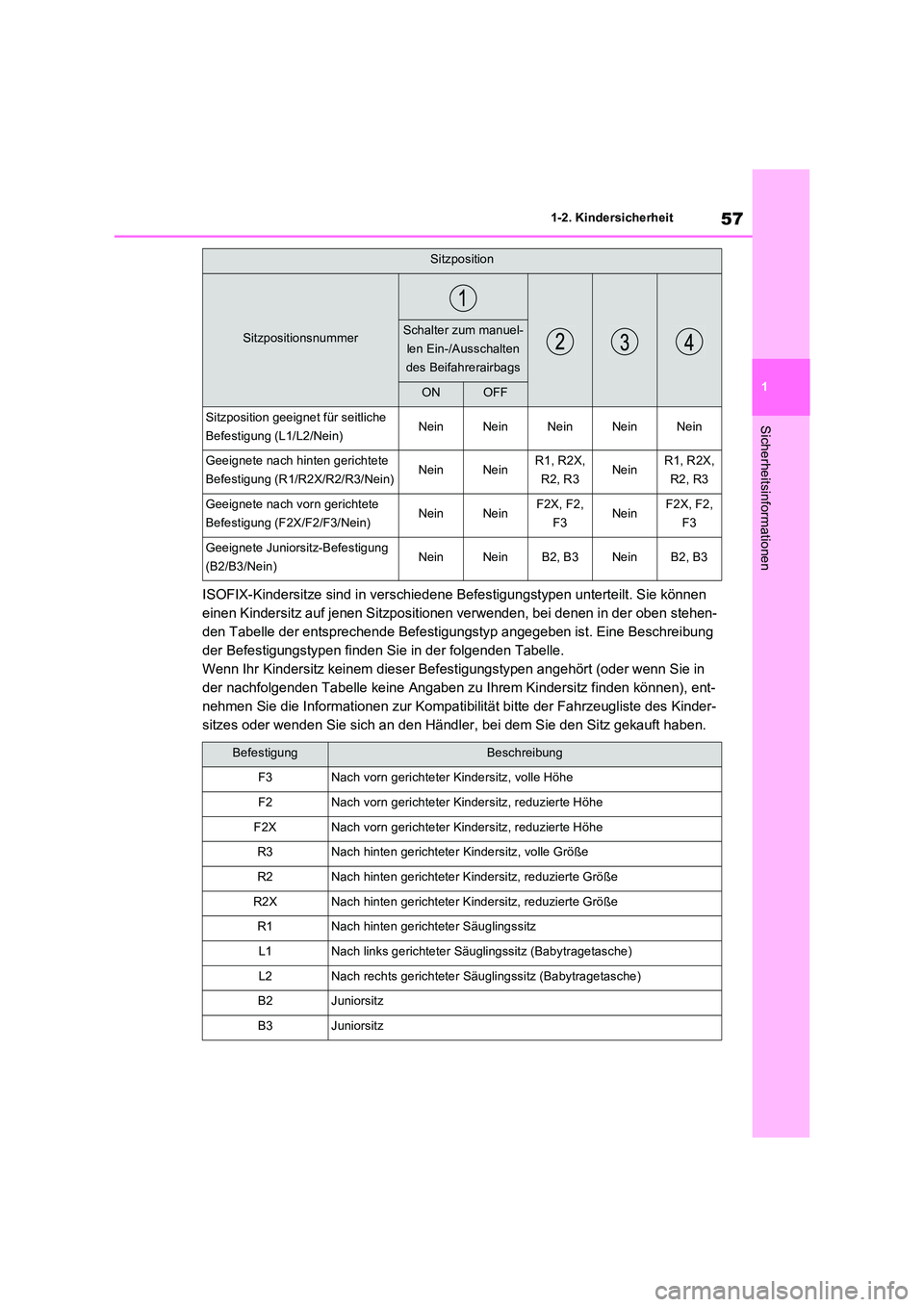

ISOFIX-Kindersitze sind in verschiedene Befestigungstypen unterteilt. Sie können
einen Kindersitz auf jenen Sitzpositionen verwenden, bei denen in der oben stehen-
den Tabelle der entsprechende Befestigungstyp angegeben ist. Eine Beschreibung
der Befestigungstypen finden Sie in der folgenden Tabelle.
Wenn Ihr Kindersitz keinem dieser Befestigungstypen angehört (oder wenn Sie in
der nachfolgenden Tabelle keine Angaben zu Ihrem Kindersitz finden können), ent-
nehmen Sie die Informationen zur Kompatibilität bitte der Fahrzeugliste des Kinder-
sitzes oder wenden Sie sich an den Händler, bei dem Sie den Sitz gekauft haben.
Sitzposition geeignet für seitliche
Befestigung (L1/L2/Nein)NeinNeinNeinNeinNein
Geeignete nach hinten gerichtete
Befestigung (R1/R2X/R2/R3/Nein)NeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3
Geeignete nach vorn gerichtete
Befestigung (F2X/F2/F3/Nein)NeinNeinF2X, F2,
F3NeinF2X, F2,
F3
Geeignete Juniorsitz-Befestigung
(B2/B3/Nein)NeinNeinB2, B3NeinB2, B3
BefestigungBeschreibung
F3Nach vorn gerichteter Kindersitz, volle Höhe
F2Nach vorn gerichteter Kindersitz, reduzierte Höhe
F2XNach vorn gerichteter Kindersitz, reduzierte Höhe
R3Nach hinten gerichteter Kindersitz, volle Größe
R2Nach hinten gerichteter Kindersitz, reduzierte Größe
R2XNach hinten gerichteter Kindersitz, reduzierte Größe
R1Nach hinten gerichteter Säuglingssitz
L1Nach links gerichteter Säuglingssitz (Babytragetasche)
L2Nach rechts gerichteter Säuglingssitz (Babytragetasche)
B2Juniorsitz
B3Juniorsitz
Sitzposition
SitzpositionsnummerSchalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF

581-2. Kindersicherheit
QTabelle der empfohlenen Kindersitze mit ihrer Kompatibilität
In der Tabelle aufgeführte Kindersitze sind außerhalb der EU möglicherweise nicht
erhältlich.
Bei der Befestigung bestimmter Arten
von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben
dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß ver-
wendet werden können oder in ihrer
Wirksamkeit beeinträchtigt werden.
Stellen Sie sicher, dass der Sicher-
heitsgurt korrekt über Ihre Schulter ver-
läuft und tief auf den Hüften anliegt. Ist
dies nicht der Fall oder wird der Gurt
durch den Kindersitz behindert, setzen
Sie sich auf einen anderen Sitz. Ande-
renfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
 Wenn Sie einen Kindersitz auf
einem der Rücksitze anbringen, stel-
len Sie den Vordersitz so ein, dass
GewichtsklassenEmpfohlener Kinder-
sitz
Sitzposition
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
ONOFF
0, 0+
Bis 13 kg

G0+, BABY SAFE
PLUS (Ja/Nein)NeinJaJaJaJa
G0+ BABY SAFE
PLUS mit SEAT
BELT FIXATION,
BASE PLATFORM
(Ja/Nein)
NeinJaJaJaJa
I
9 bis 18 kg

TOYOTA DUO PLUS
(Ja/Nein)
Ja
Nur Befe-
stigung
mit Gurt
Ja
Nur Befe-
stigung
mit Gurt
Ja
Ja
Nur
Befesti-
gung mit
Gurt
Ja
II, III
15 bis 36 kg

KIDFIX XP SICT
(Ja/Nein)
Ja
Nur Befe-
stigung
mit Gurt
Ja
Nur Befe-
stigung
mit Gurt
JaNeinJa
MAXI PLUS
(Ja/Nein)
Ja
Nur Befe-
stigung
mit Gurt
Ja
Nur Befe-
stigung
mit Gurt
JaNeinJa
