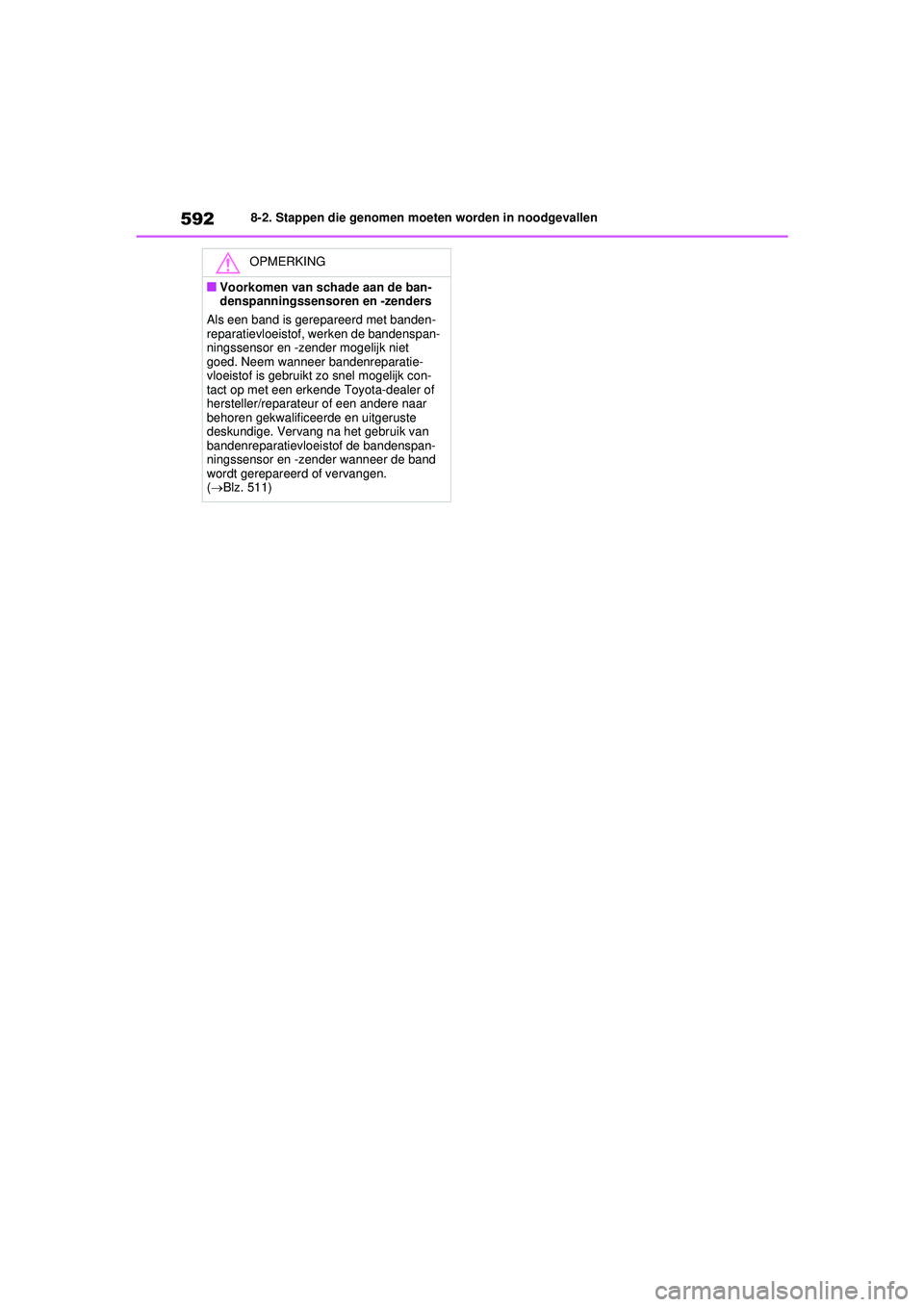

5928-2. Stappen die genomen moeten worden in noodgevallen
OPMERKING
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
(  Blz. 511)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 592 Wednesday, February 3, 2021 2:42 PM

593
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen

Breng de auto tot stilstand op een veilige plaats en een stevige, vlakke onder-
grond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P.
 Schakel de inbraaksensor en hellingsensor uit (indien aanwezig) ( Blz. 80)
 Schakel het hybridesysteem uit.
 Schakel de alarmknipperlichten in. ( Blz. 560)
 Auto's met elektrisch bedienbare achterklep: Schakel de elektrisch bedienbare
achterklep uit. ( Blz. 222)
Als uw auto een lekke band heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reservewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden: Blz. 509
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden, kunnen band en
velg zodanig beschadigd worden dat reparatie niet meer mogelijk is en kan er een ongeval
ontstaan.
Voor het opkrikken van de auto
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 593 Wednesday, February 3, 2021 2:42 PM

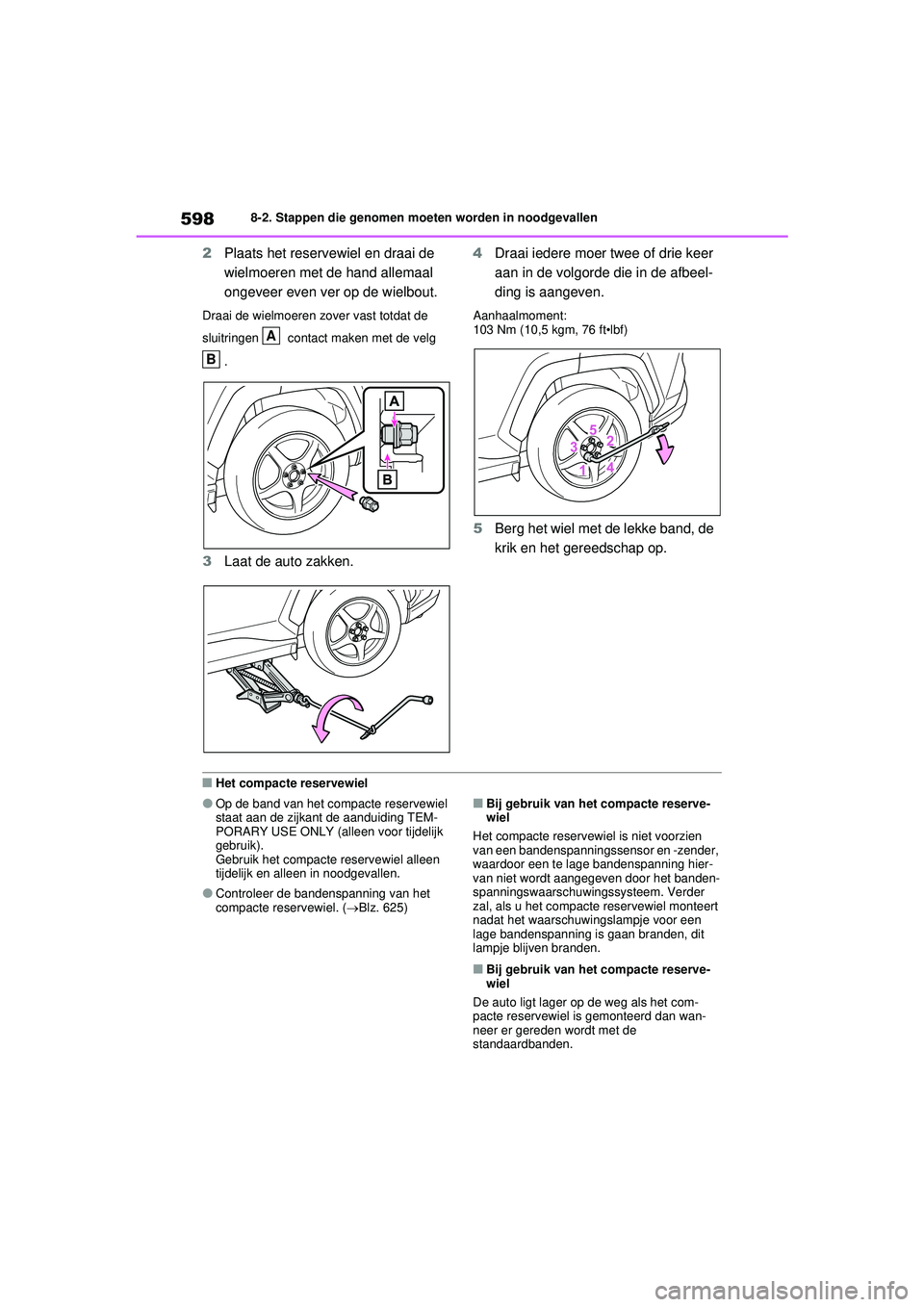

5988-2. Stappen die genomen moeten worden in noodgevallen
2Plaats het reservewiel en draai de
wielmoeren met de hand allemaal
ongeveer even ver op de wielbout.
Draai de wielmoeren zover vast totdat de
sluitringen contact maken met de velg
.
3Laat de auto zakken. 4
Draai iedere moer twee of drie keer
aan in de volgorde die in de afbeel-
ding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
5Berg het wiel met de lekke band, de
krik en het gereedschap op.
■Het compacte reservewiel
●Op de band van het compacte reservewiel
staat aan de zijkant de aanduiding TEM-
PORARY USE ONLY (alleen voor tijdelijk
gebruik).
Gebruik het compacte reservewiel alleen
tijdelijk en alleen in noodgevallen.
●Controleer de bandenspanning van het
compacte reservewiel. ( Blz. 625)
■Bij gebruik van het compacte reserve-
wiel
Het compacte reservewiel is niet voorzien
van een bandenspanningssensor en -zender,
waardoor een te lage bandenspanning hier-
van niet wordt aangegeven door het banden-
spanningswaarschuwingssysteem. Verder
zal, als u het compacte reservewiel monteert
nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit
lampje blijven branden.
■Bij gebruik van het compacte reserve-
wiel
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 598 Wednesday, February 3, 2021 2:42 PM

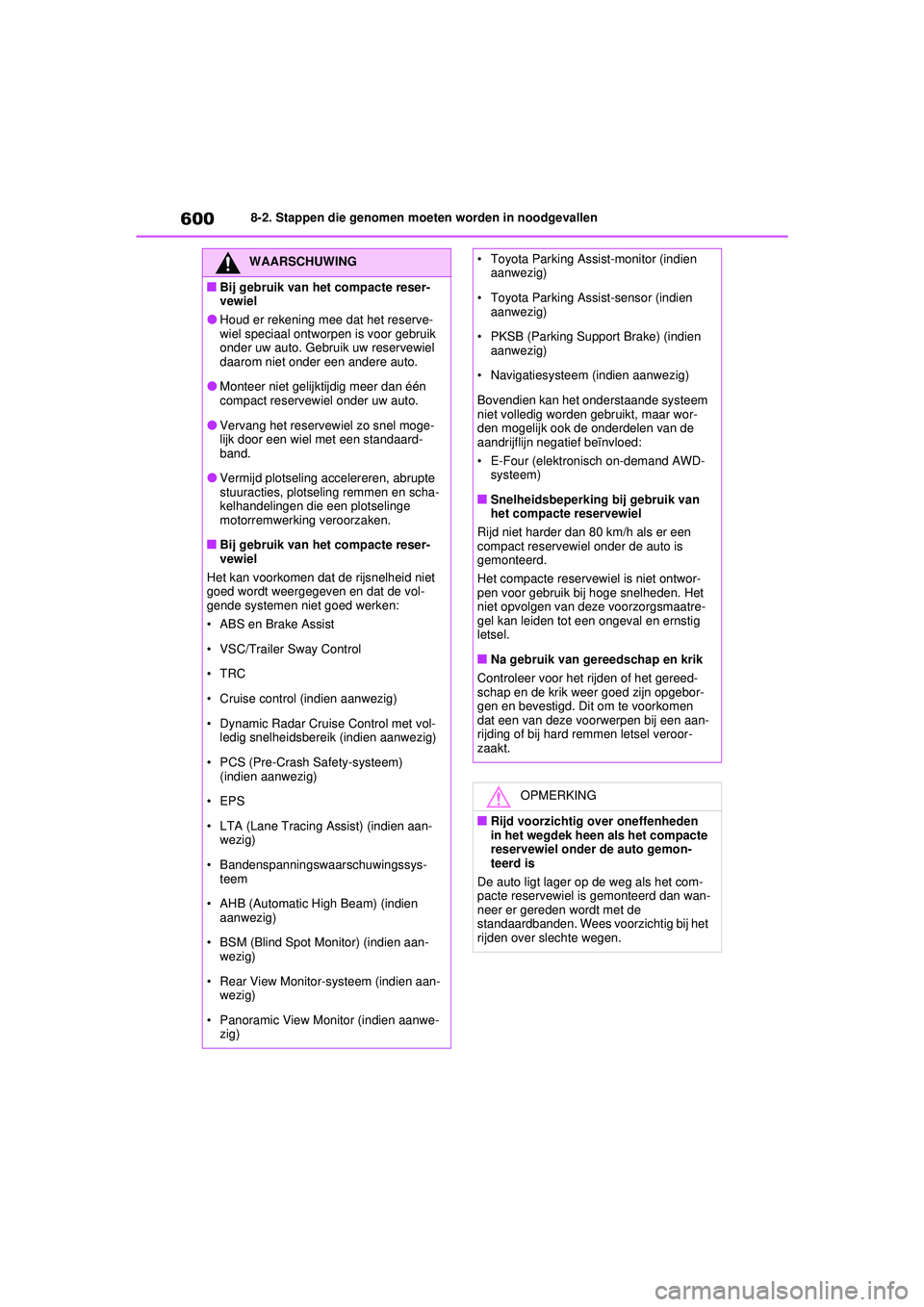

6008-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
■Bij gebruik van het compacte reser-
vewiel
●Houd er rekening mee dat het reserve-
wiel speciaal ontworpen is voor gebruik
onder uw auto. Gebruik uw reservewiel
daarom niet onder een andere auto.
●Monteer niet gelijktijdig meer dan één
compact reservewiel onder uw auto.
●Vervang het reservewiel zo snel moge-
lijk door een wiel met een standaard-
band.
●Vermijd plotseling accelereren, abrupte
stuuracties, plotseling remmen en scha-
kelhandelingen die een plotselinge
motorremwerking veroorzaken.
■Bij gebruik van het compacte reser-
vewiel
Het kan voorkomen dat de rijsnelheid niet
goed wordt weergegeven en dat de vol-
gende systemen niet goed werken:
• ABS en Brake Assist
• VSC/Trailer Sway Control
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control met vol- ledig snelheidsbereik (indien aanwezig)
• PCS (Pre-Crash Safety-systeem) (indien aanwezig)
• EPS
• LTA (Lane Tracing Assist) (indien aan- wezig)
• Bandenspanningswaarschuwingssys- teem
• AHB (Automatic High Beam) (indien aanwezig)
• BSM (Blind Spot Monitor) (indien aan- wezig)
• Rear View Monitor-systeem (indien aan- wezig)
• Panoramic View Monitor (indien aanwe- zig)
• Toyota Parking Assist-monitor (indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• PKSB (Parking Support Brake) (indien aanwezig)
• Navigatiesysteem (indien aanwezig)
Bovendien kan het onderstaande systeem
niet volledig worden gebruikt, maar wor-
den mogelijk ook de onderdelen van de
aandrijflijn negatief beïnvloed:
• E-Four (elektronisch on-demand AWD- systeem)
■Snelheidsbeperking bij gebruik van
het compacte reservewiel
Rijd niet harder dan 80 km/h als er een
compact reservewiel onder de auto is
gemonteerd.
Het compacte reservewiel is niet ontwor-
pen voor gebruik bij hoge snelheden. Het
niet opvolgen van deze voorzorgsmaatre-
gel kan leiden tot een ongeval en ernstig
letsel.
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereed-
schap en de krik weer goed zijn opgebor-
gen en bevestigd. Dit om te voorkomen
dat een van deze voorwerpen bij een aan-
rijding of bij hard remmen letsel veroor-
zaakt.
OPMERKING
■Rijd voorzichtig over oneffenheden
in het wegdek heen als het compacte
reservewiel onder de auto gemon-
teerd is
De auto ligt lager op de weg als het com-
pacte reservewiel is gemonteerd dan wan-
neer er gereden wordt met de
standaardbanden. Wees voorzichtig bij het
rijden over slechte wegen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 600 Wednesday, February 3, 2021 2:42 PM

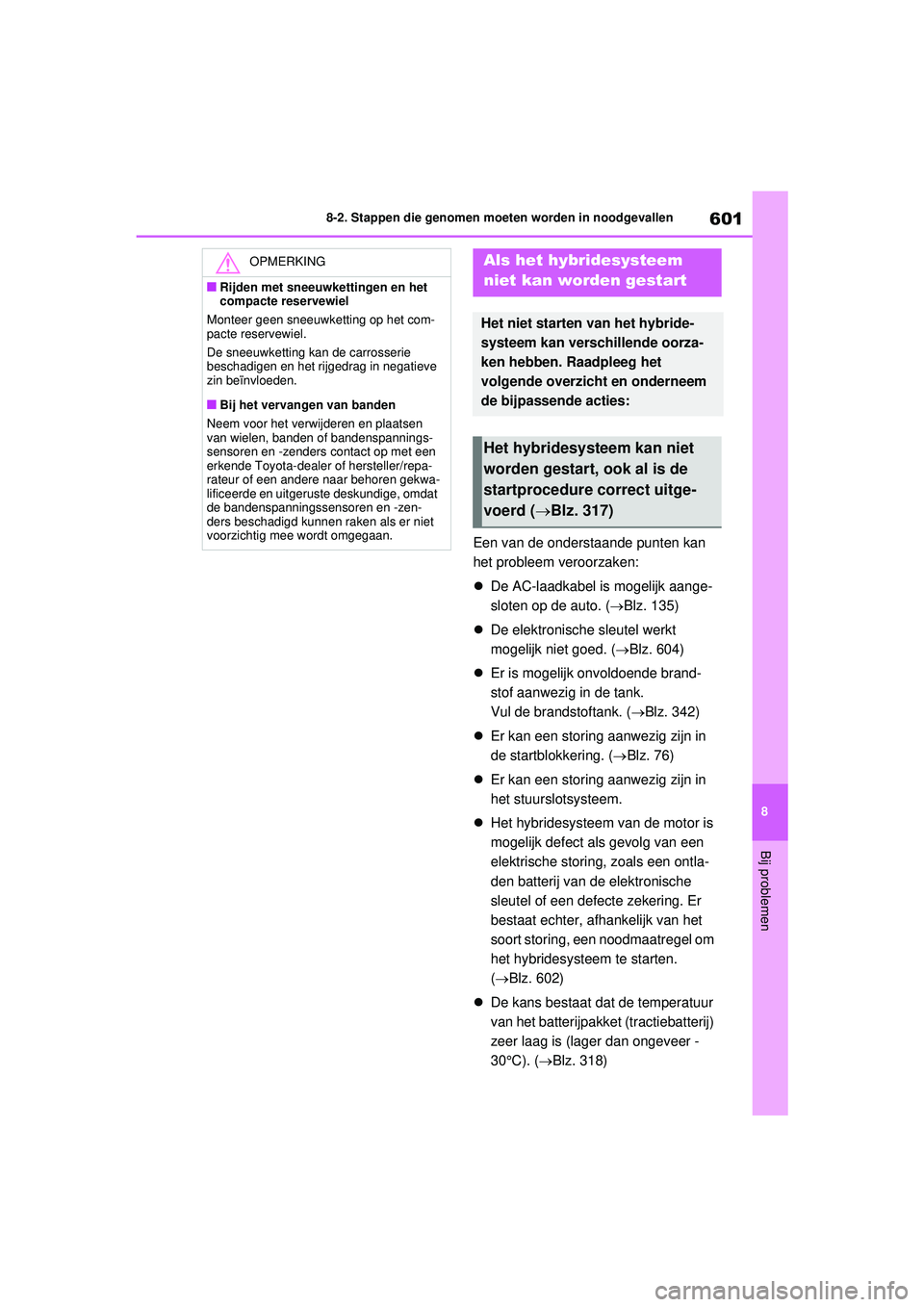

601
8
8-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Een van de onderstaande punten kan
het probleem veroorzaken:

De AC-laadkabel is mogelijk aange-
sloten op de auto. ( Blz. 135)
 De elektronische sleutel werkt
mogelijk niet goed. ( Blz. 604)
 Er is mogelijk onvoldoende brand-
stof aanwezig in de tank.
Vul de brandstoftank. ( Blz. 342)
 Er kan een storing aanwezig zijn in
de startblokkering. (Blz. 76)
 Er kan een storing aanwezig zijn in
het stuurslotsysteem.
 Het hybridesysteem van de motor is
mogelijk defect als gevolg van een
elektrische storing, zoals een ontla-
den batterij van de elektronische
sleutel of een defecte zekering. Er
bestaat echter, afhankelijk van het
soort storing, een noodmaatregel om
het hybridesystee m te starten.
(Blz. 602)
 De kans bestaat dat de temperatuur
van het batterijpakket (tractiebatterij)
zeer laag is (lager dan ongeveer -
30°C). (Blz. 318)
OPMERKING
■Rijden met sneeuwkettingen en het
compacte reservewiel
Monteer geen sneeuwketting op het com-
pacte reservewiel.
De sneeuwketting kan de carrosserie
beschadigen en het rijgedrag in negatieve
zin beïnvloeden.
■Bij het vervangen van banden
Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspannings-
sensoren en -zenders contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgerus te deskundige, omdat
de bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er niet
voorzichtig mee wordt omgegaan.
Als het hybridesysteem
niet kan worden gestart
Het niet starten van het hybride-
systeem kan verschillende oorza-
ken hebben. Raadpleeg het
volgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet
worden gestart, ook al is de
startprocedure correct uitge-
voerd ( Blz. 317)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 601 Wednesday, February 3, 2021 2:42 PM

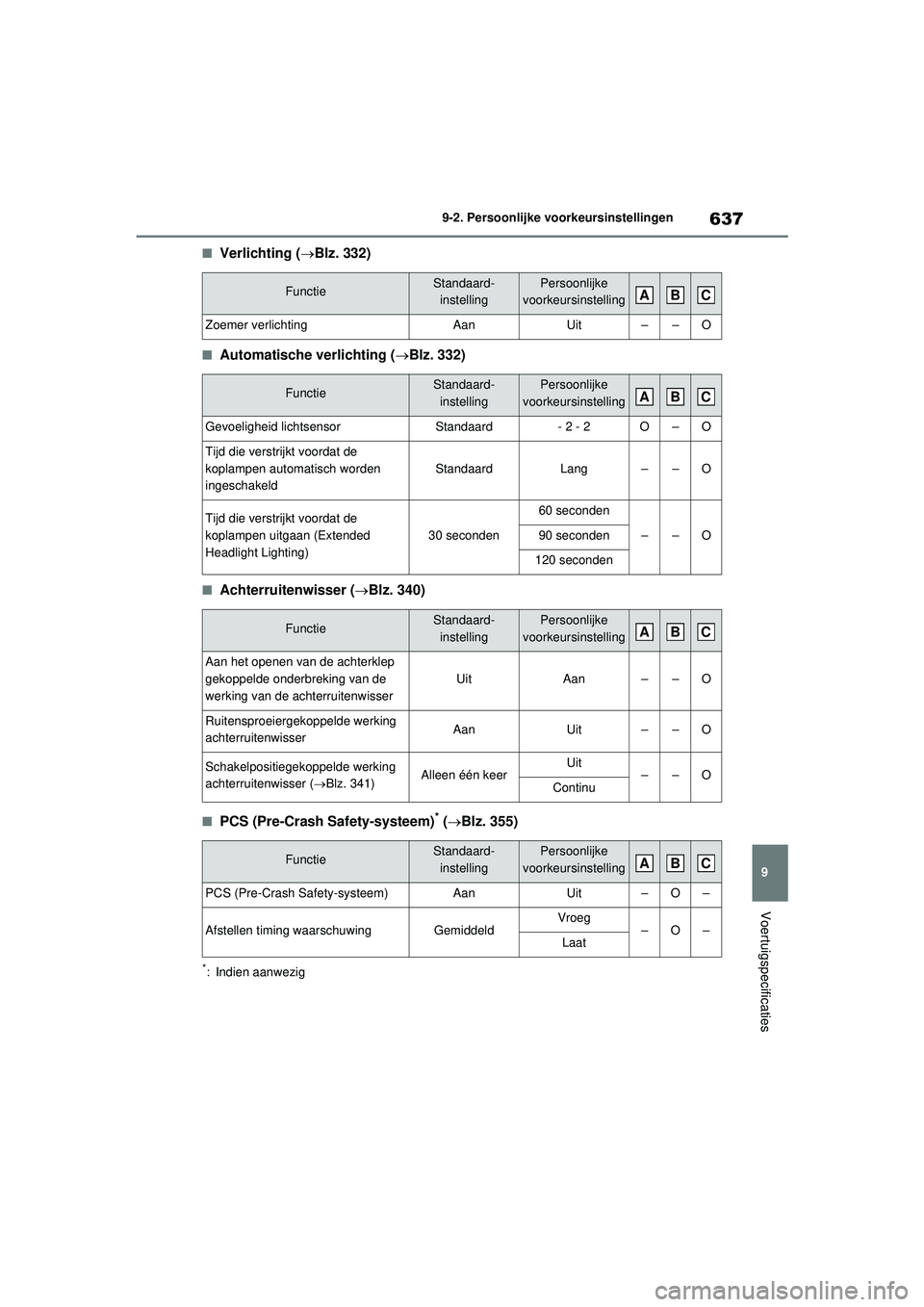

637
9
9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
■Verlichting (
Blz. 332)
■Automatische verlichting ( Blz. 332)
■Achterruitenwisser (Blz. 340)
■PCS (Pre-Crash Safety-systeem)* (Blz. 355)
*: Indien aanwezig
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Zoemer verlichtingAanUit––O
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Gevoeligheid lichtsensorStandaard- 2 - 2O–O
Tijd die verstrijkt voordat de
koplampen automatisch worden
ingeschakeld
StandaardLang––O
Tijd die verstrijkt voordat de
koplampen uitgaan (Extended
Headlight Lighting)
30 seconden
60 seconden
––O90 seconden
120 seconden
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
Aan het openen van de achterklep
gekoppelde onderbreking van de
werking van de achterruitenwisser
UitAan––O
Ruitensproeiergekoppelde werking
achterruitenwisserAanUit––O
Schakelpositiegekoppelde werking
achterruitenwisser ( Blz. 341)Alleen één keerUit––OContinu
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
PCS (Pre-Crash Safety-systeem)AanUit–O–
Afstellen timing waarschuwingGemiddeldVroeg–O–Laat
ABC
ABC
ABC
ABC
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 637 Wednesday, February 3, 2021 2:42 PM

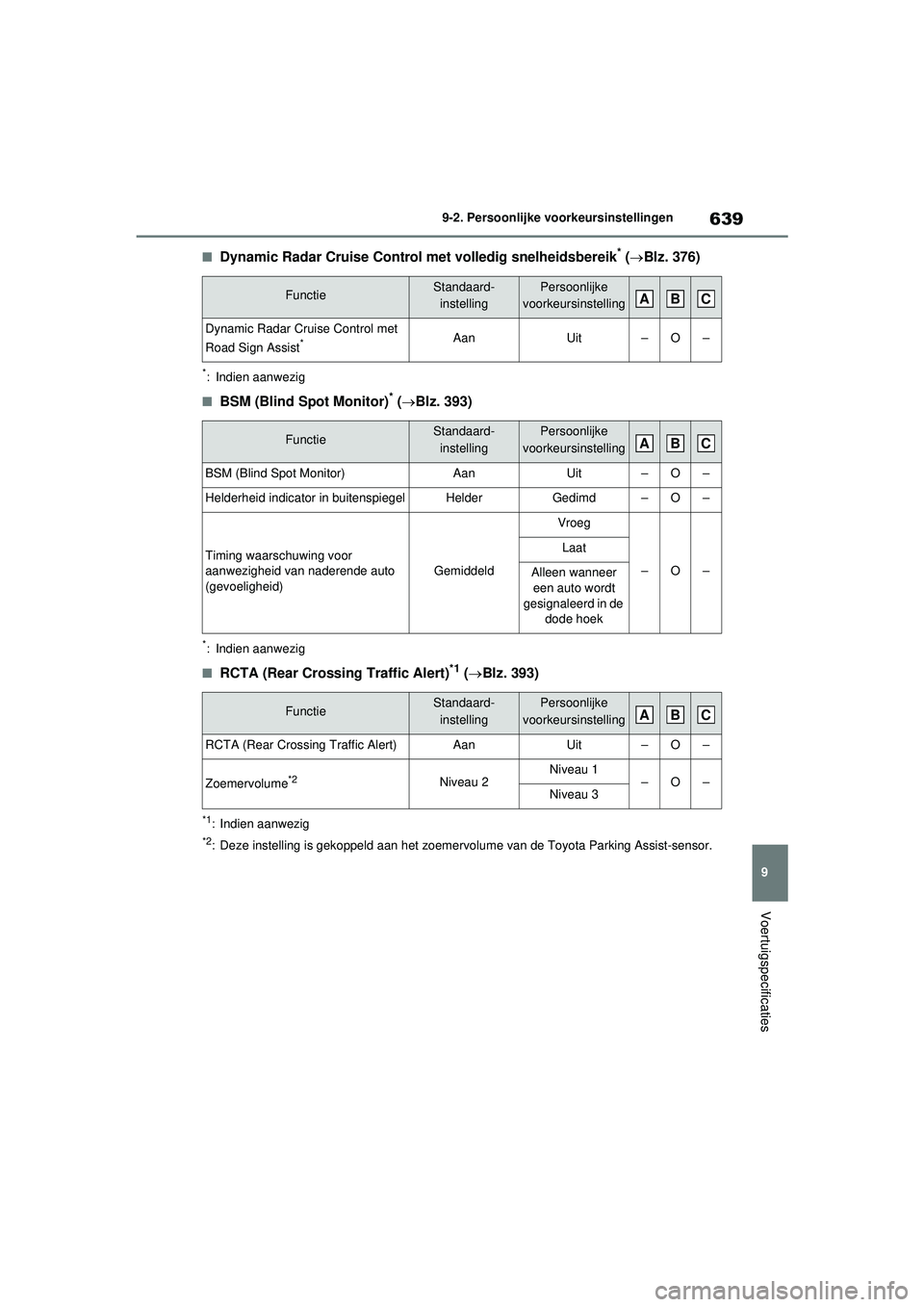

639
9
9-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
■Dynamic Radar Cruise Control met volledig snelheidsbereik* (
Blz. 376)
*: Indien aanwezig
■BSM (Blind Sp ot Monitor)* ( Blz. 393)
*: Indien aanwezig
■RCTA (Rear Crossing Traffic Alert)*1 (Blz. 393)
*1: Indien aanwezig
*2: Deze instelling is gekoppeld aan het zoemervolu me van de Toyota Parking Assist-sensor.
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Dynamic Radar Cruise Control met
Road Sign Assist*AanUit–O–
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
BSM (Blind Spot Monitor)AanUit–O–
Helderheid indicator in buitenspiegelHelderGedimd–O–
Timing waarschuwing voor
aanwezigheid van naderende auto
(gevoeligheid)Gemiddeld
Vroeg
–O–
Laat
Alleen wanneer een auto wordt
gesignaleerd in de
dode hoek
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
RCTA (Rear Crossing Traffic Alert)AanUit–O–
Zoemervolume*2Niveau 2Niveau 1–O–Niveau 3
ABC
ABC
ABC
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 639 Wednesday, February 3, 2021 2:42 PM

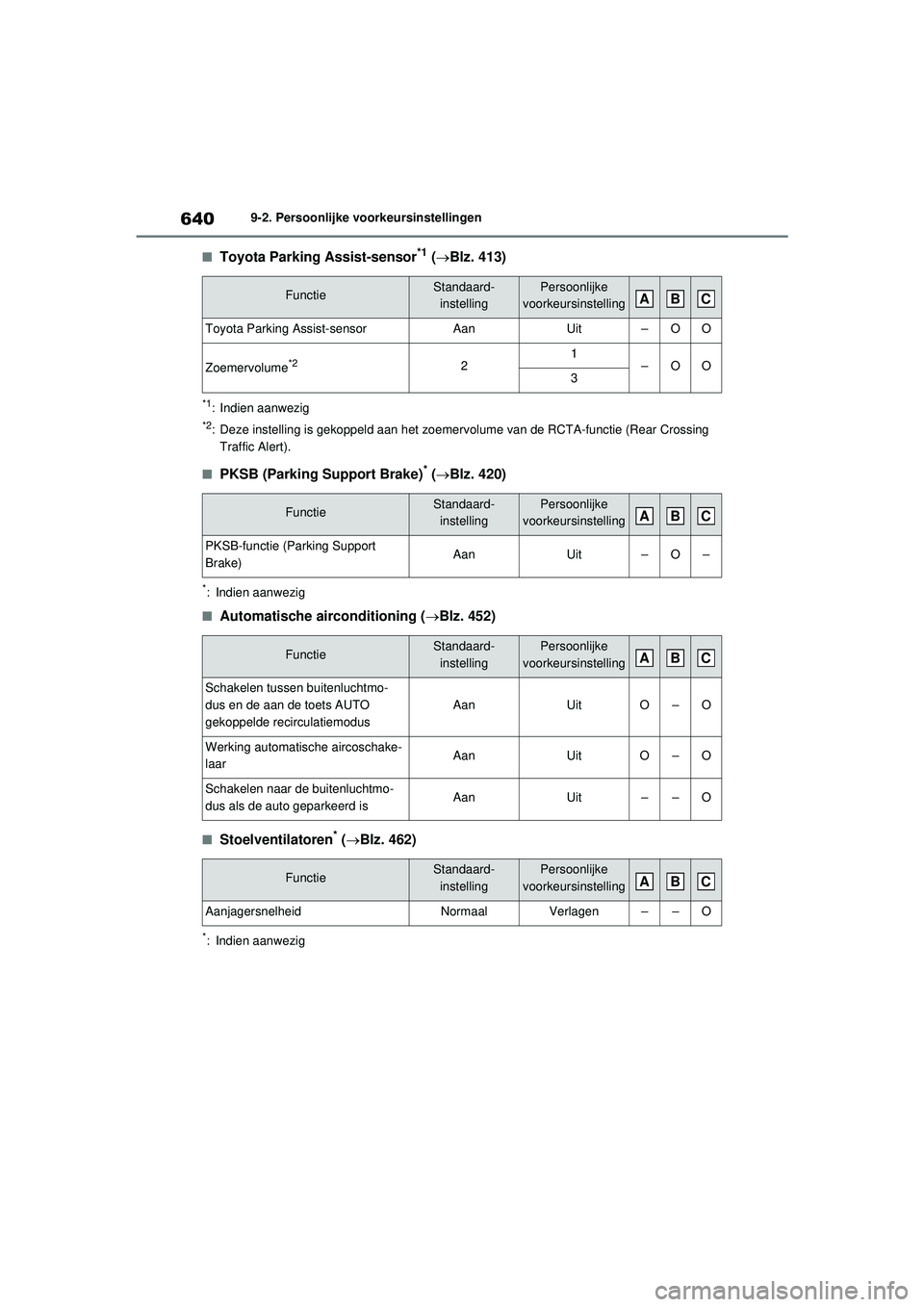

6409-2. Persoonlijke voorkeursinstellingen
■Toyota Parking Assist-sensor*1 ( Blz. 413)
*1: Indien aanwezig
*2: Deze instelling is gekoppeld aan het zoemervo lume van de RCTA-functie (Rear Crossing
Traffic Alert).
■PKSB (Parking Support Brake)* ( Blz. 420)
*: Indien aanwezig
■Automatische airconditioning ( Blz. 452)
■Stoelventilatoren* (Blz. 462)
*: Indien aanwezig
FunctieStandaard-
instelling Persoonlijke
voorkeursinstelling
Toyota Parking Assist-sensorAanUit–OO
Zoemervolume*221–OO3
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
PKSB-functie (Parking Support
Brake)AanUit–O–
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
Schakelen tussen buitenluchtmo-
dus en de aan de toets AUTO
gekoppelde recirculatiemodus
AanUitO–O
Werking automatische aircoschake-
laarAanUitO–O
Schakelen naar de buitenluchtmo-
dus als de auto geparkeerd isAanUit––O
FunctieStandaard- instelling Persoonlijke
voorkeursinstelling
AanjagersnelheidNormaalVerlagen––O
ABC
ABC
ABC
ABC
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 640 Wednesday, February 3, 2021 2:42 PM

648Wat moet u doen als... (Problemen oplossen)
Heeft iemand een portier geopend
tijdens het instellen van het alarm?
De sensor signaleert dit en laat het
alarm klinken. ( Blz. 78)
Zet om het alarm te stoppen het contact
AAN of start het hybridesysteem.
Wordt de melding weergegeven op
het multi-informatiedisplay?
Controleer de melding op het multi-
informatiedisplay. ( Blz. 578)
 Wanneer een waarschuwings-
lampje gaat branden of een waar-
schuwingsmelding wordt
weergegeven, raadpleeg dan
Blz. 568, 578. 
Auto's zonder reservewiel:
Breng de auto op een veilige plaats
tot stilstand en repareer de lekke
band met de bandenreparatieset.
(Blz. 581)
 Auto's met reservewiel:
Breng de auto op een veilige plaats
tot stilstand en vervang de lekke
band door het reservewiel.
(Blz. 593)
 Voer de procedure uit voor als de
auto vastzit in modder, vuil of
sneeuw. ( Blz. 615)
Er wordt een alarm geactiveerd
en de claxon klinkt (indien
aanwezig)
Bij het verlaten van de auto
klinkt een waarschuwingszoe-
mer
Er gaat een waarschuwings-
lampje branden of er wordt een
waarschuwingsmelding weerge-
gevenWanneer zich een probleem
heeft voorgedaan
Als uw auto een lekke band
heeft
De auto zit vast
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 648 Wednesday, February 3, 2021 2:42 PM

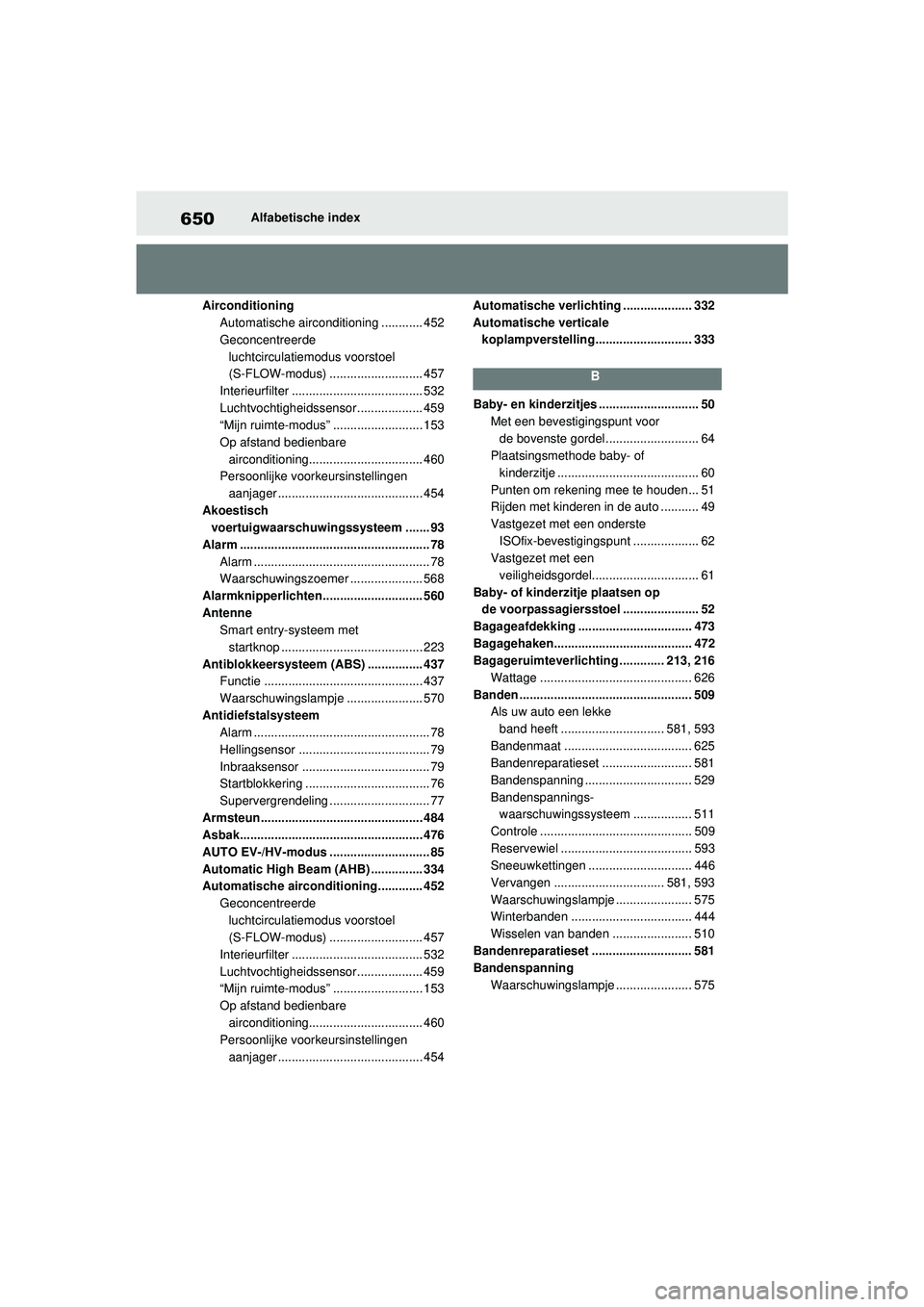

650Alfabetische index
Airconditioning Automatische airconditioning ............ 452
Geconcentreerde
luchtcirculatiemodus voorstoel
(S-FLOW-modus) ........................... 457
Interieurfilter ...................................... 532
Luchtvochtigheidssensor ................... 459
“Mijn ruimte-modus” .......................... 153
Op afstand bedienbare
airconditioning................................. 460
Persoonlijke voorkeursinstellingen aanjager .......................................... 454
Akoestisch voertuigwaarschuwingssysteem ....... 93
Alarm ....................................................... 78
Alarm ................................................... 78
Waarschuwingszoemer ..................... 568
Alarmknipperlichten............................. 560
Antenne Smart entry-systeem met
startknop ......................................... 223
Antiblokkeersysteem (ABS) ................ 437 Functie .............................................. 437
Waarschuwingslampje ...................... 570
Antidiefstalsysteem Alarm ................................................... 78
Hellingsensor ...................................... 79
Inbraaksensor ..................................... 79
Startblokkering .................................... 76
Supervergrendeling ............................. 77
Armsteun............................................... 484
Asbak..................................................... 476
AUTO EV-/HV-modus ............................. 85
Automatic High Beam (AHB) ............... 334
Automatische airconditioning............. 452
Geconcentreerde luchtcirculatiemodus voorstoel
(S-FLOW-modus) ........................... 457
Interieurfilter ...................................... 532
Luchtvochtigheidssensor ................... 459
“Mijn ruimte-modus” .......................... 153
Op afstand bedienbare airconditioning................................. 460
Persoonlijke voorkeursinstellingen
aanjager .......................................... 454 Automatische verlichting .................... 332
Automatische verticale
koplampverstelling............................ 333
B
Baby- en kinderzitjes ............................. 50 Met een bevestigingspunt voor
de bovenste gordel ........................... 64
Plaatsingsmethode baby- of kinderzitje ......................................... 60
Punten om rekening mee te houden... 51
Rijden met kinderen in de auto ........... 49
Vastgezet met een onderste ISOfix-bevestigingspunt ................... 62
Vastgezet met een veiligheidsgordel............................... 61
Baby- of kinderzitje plaatsen op de voorpassagiersstoel ...................... 52
Bagageafdekking ................................. 473
Bagagehaken........................................ 472
Bagageruimteverlichting ............. 213, 216 Wattage ............................................ 626
Banden .................................................. 509 Als uw auto een lekke band heeft .............................. 581, 593
Bandenmaat ..................................... 625
Bandenreparatieset .......................... 581
Bandenspanning ............................... 529
Bandenspannings- waarschuwingssysteem ................. 511
Controle ............................................ 509
Reservewiel ...................................... 593
Sneeuwkettingen .............................. 446
Vervangen ................................ 581, 593
Waarschuwingslampje ...................... 575
Winterbanden ................................... 444
Wisselen van banden ....................... 510
Bandenreparatieset ............................. 581
Bandenspanning
Waarschuwingslampje ...................... 575
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 650 Wednesday, February 3, 2021 2:42 PM
