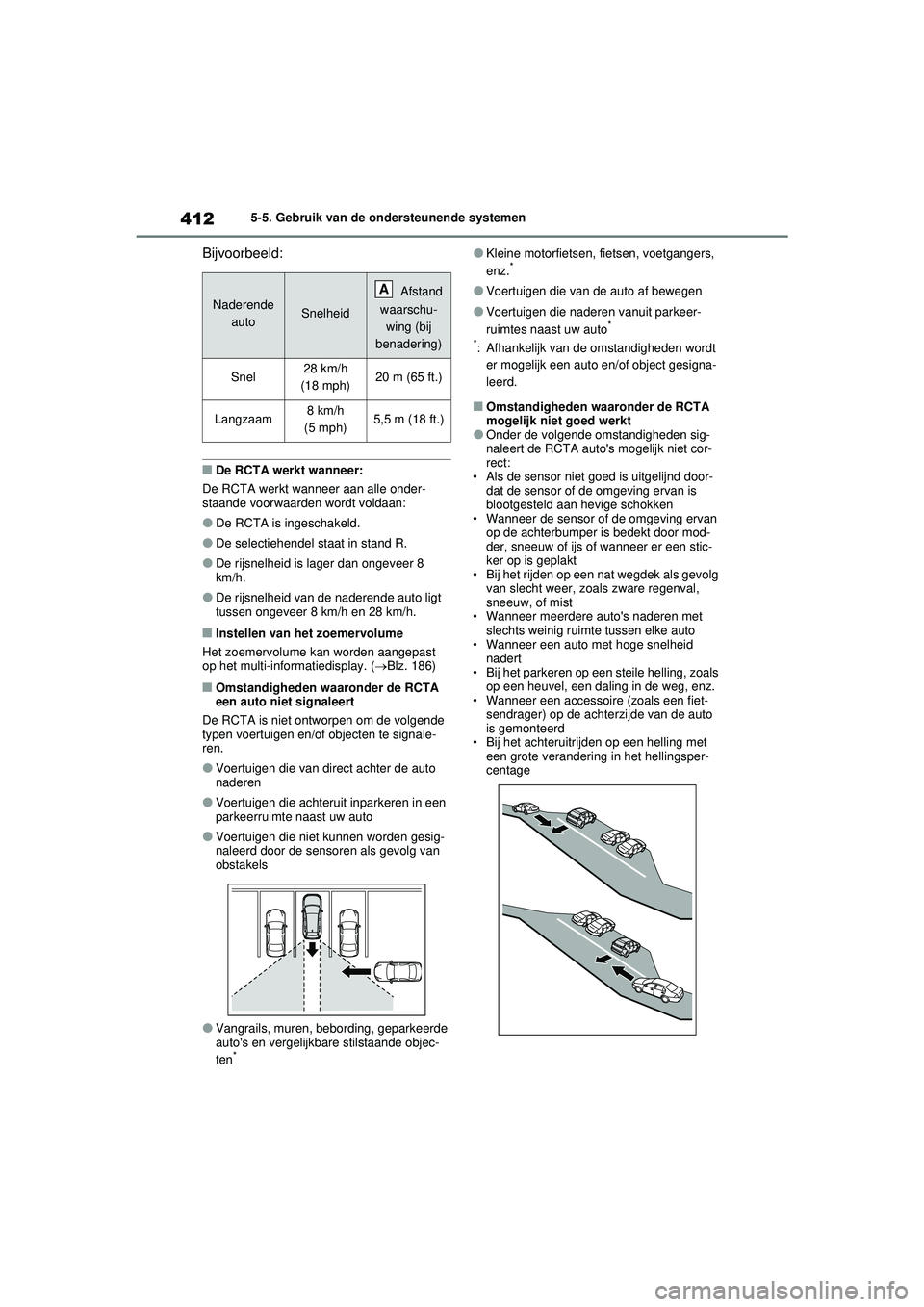

4125-5. Gebruik van de ondersteunende systemen
Bijvoorbeeld:
■De RCTA werkt wanneer:
De RCTA werkt wanneer aan alle onder-
staande voorwaarden wordt voldaan:
●De RCTA is ingeschakeld.
●De selectiehendel staat in stand R.
●De rijsnelheid is lager dan ongeveer 8
km/h.
●De rijsnelheid van de naderende auto ligt
tussen ongeveer 8 km/h en 28 km/h.
■Instellen van het zoemervolume
Het zoemervolume kan worden aangepast
op het multi-informatiedisplay. ( Blz. 186)
■Omstandigheden waaronder de RCTA
een auto niet signaleert
De RCTA is niet ontworpen om de volgende
typen voertuigen en/of objecten te signale-
ren.
●Voertuigen die van direct achter de auto
naderen
●Voertuigen die achteruit inparkeren in een
parkeerruimte naast uw auto
●Voertuigen die niet kunnen worden gesig-
naleerd door de sensoren als gevolg van
obstakels
●Vangrails, muren, bebording, geparkeerde
auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers,
enz.*
●Voertuigen die van de auto af bewegen
●Voertuigen die naderen vanuit parkeer-
ruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
■Omstandigheden waaronder de RCTA
mogelijk niet goed werkt
●Onder de volgende omstandigheden sig-
naleert de RCTA auto's mogelijk niet cor-
rect:
• Als de sensor niet goed is uitgelijnd door- dat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door mod-
der, sneeuw of ijs of wanneer er een stic-
ker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer een auto met hoge snelheid nadert
• Bij het parkeren op een steile helling, zoals op een heuvel, een daling in de weg, enz.
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
• Bij het achteruitrijden op een helling met een grote verandering in het hellingsper-
centage
Naderende
autoSnelheid
Afstand
waarschu- wing (bij
benadering)
Snel28 km/h
(18 mph)20 m (65 ft.)
Langzaam8 km/h
(5 mph)5,5 m (18 ft.)
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 412 Wednesday, February 3, 2021 2:42 PM

413
5
5-5. Gebruik van de ondersteunende systemen
Rijden
• Bij het onder een kleine hoek achteruit uit-
rijden van een parkeerplaats
• Direct nadat de RCTA is ingeschakeld
• Direct nadat het hybridesysteem is gestart terwijl de RCTA-functi e is ingeschakeld
• Bij het rijden met een aanhangwagen
• Als de sensoren een voertuig niet kunnen signaleren als gevolg van obstakels
●Onder de volgende omstandigheden is de
kans dat de RCTA onnodig een voertuig
en/of object signaleert groter:
• Wanneer een voertuig uw auto van opzij passeert
• Wanneer de parkeerplaats uitkijkt op een straat en er auto's over die straat rijden
• Wanneer de afstand tussen uw auto en metalen objecten, zoals een vangrail,
muur, verkeersbord of geparkeerde auto,
die mogelijk elektrische golven richting de
achterzijde van de auto reflecteren, kort is
• Wanneer een accessoire (zoals een fiet- sendrager) op de achterzijde van de auto
is gemonteerd
*: Indien aanwezig
■Locatie en soorten sensoren
Hoeksensoren voor (indien aanwe-
zig)
Binnenste sensoren voor (indien
aanwezig)
Hoeksensoren achter
Binnenste sensoren achter
Toyota Parking
Assist-sensor*
De afstand van uw auto tot objec-
ten, zoals een muur, bij het filepar-
keren en inparkeren in een garage
wordt gemeten door sensoren en
wordt doorgegeven via het multi-
informatiedisplay, het scherm van
het navigatiesysteem of het
scherm van het multimediasys-
teem en een zoemer. Controleer
bij gebruik van dit systeem ook
altijd zelf de omgeving.
Systeemonderdelen
A
B
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 413 Wednesday, February 3, 2021 2:42 PM

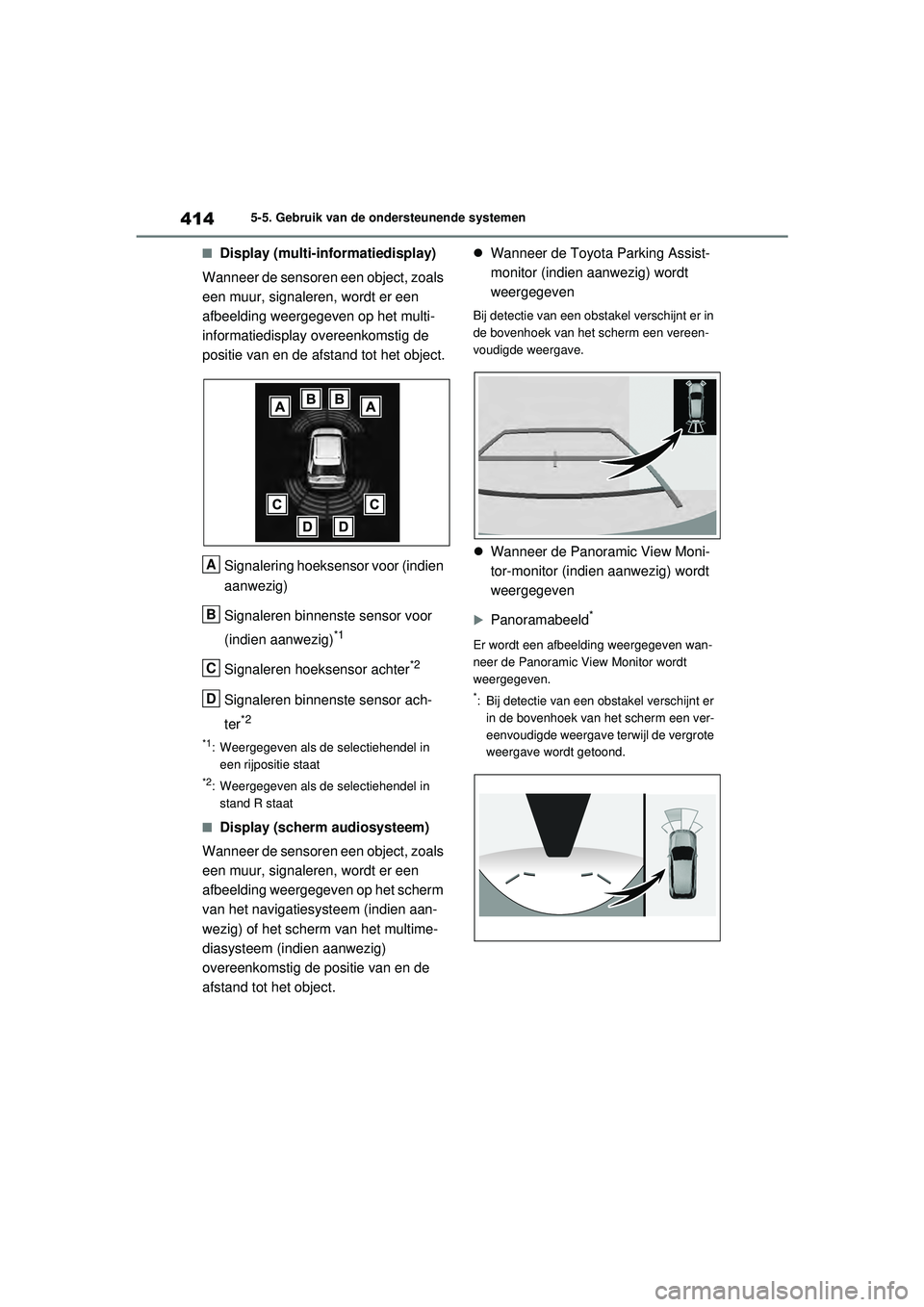

4145-5. Gebruik van de ondersteunende systemen
■Display (multi-informatiedisplay)
Wanneer de sensoren een object, zoals
een muur, signaleren, wordt er een
afbeelding weergegeven op het multi-
informatiedisplay overeenkomstig de
positie van en de afstand tot het object.
Signalering hoeksensor voor (indien
aanwezig)
Signaleren binnenste sensor voor
(indien aanwezig)
*1
Signaleren hoeksensor achter*2
Signaleren binnenste sensor ach-
ter
*2
*1: Weergegeven als de selectiehendel in een rijpositie staat
*2: Weergegeven als de selectiehendel in
stand R staat
■Display (scherm audiosysteem)
Wanneer de sensoren een object, zoals
een muur, signaleren, wordt er een
afbeelding weergegeven op het scherm
van het navigatie systeem (indien aan-
wezig) of het scherm van het multime-
diasysteem (indien aanwezig)
overeenkomstig de positie van en de
afstand tot het object. 
Wanneer de Toyota Parking Assist-
monitor (indien aanwezig) wordt
weergegeven
Bij detectie van een obstakel verschijnt er in
de bovenhoek van het scherm een vereen-
voudigde weergave.
Wanneer de Panoramic View Moni-
tor-monitor (indien aanwezig) wordt
weergegeven
Panoramabeeld*
Er wordt een afbeelding weergegeven wan-
neer de Panoramic View Monitor wordt
weergegeven.
*: Bij detectie van een obstakel verschijnt er
in de bovenhoek van het scherm een ver-
eenvoudigde weergave terwijl de vergrote
weergave wordt getoond.
A
B
C
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 414 Wednesday, February 3, 2021 2:42 PM

415
5
5-5. Gebruik van de ondersteunende systemen
Rijden

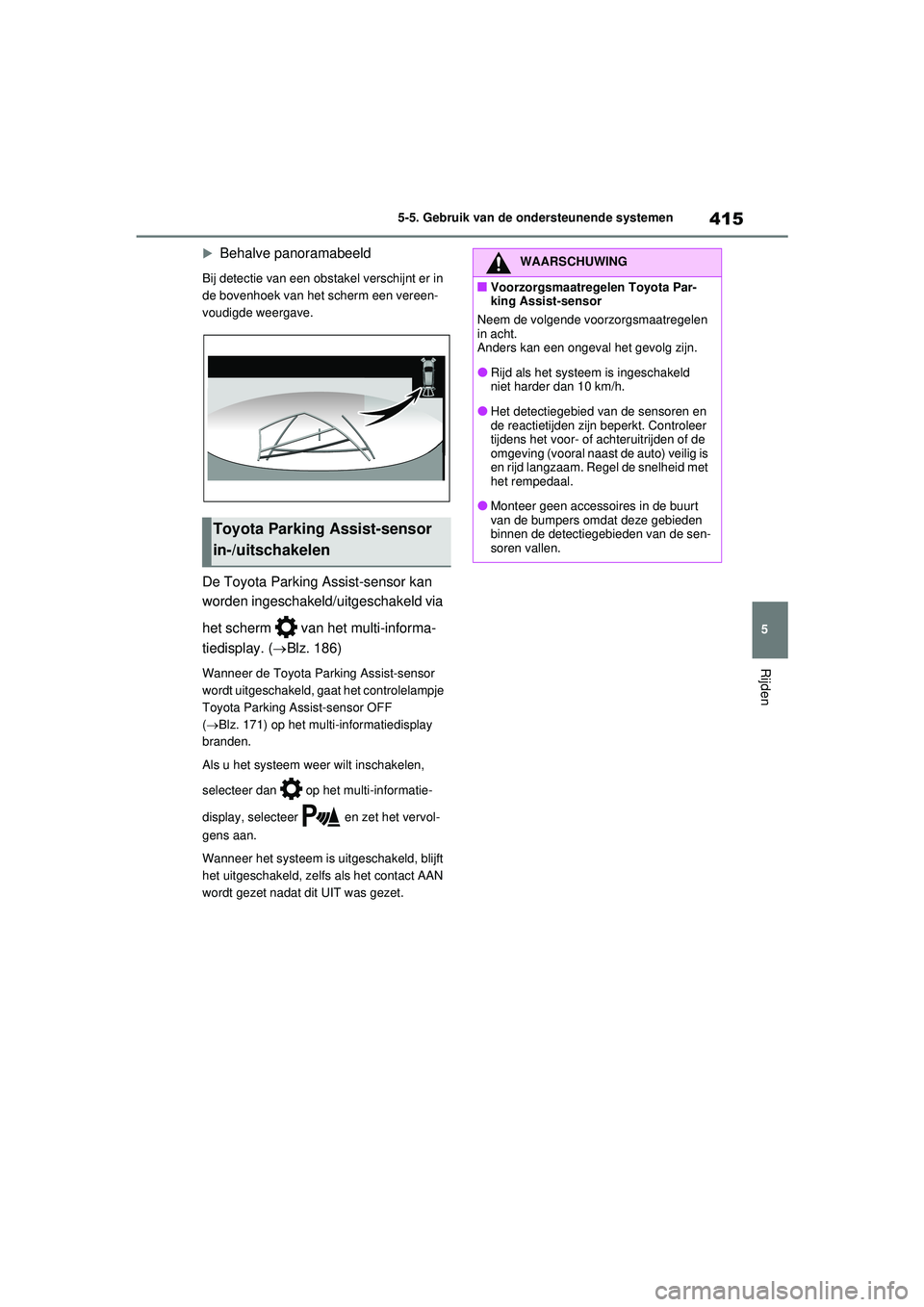

Behalve panoramabeeld
Bij detectie van een obstakel verschijnt er in
de bovenhoek van het scherm een vereen-
voudigde weergave.
De Toyota Parking Assist-sensor kan
worden ingeschakeld/uitgeschakeld via
het scherm van het multi-informa-
tiedisplay. (
Blz. 186)
Wanneer de Toyota Parking Assist-sensor
wordt uitgeschakeld, gaat het controlelampje
Toyota Parking Assist-sensor OFF
( Blz. 171) op het multi-informatiedisplay
branden.
Als u het systeem weer wilt inschakelen,
selecteer dan op het multi-informatie-
display, selecteer en zet het vervol-
gens aan.
Wanneer het systeem is uitgeschakeld, blijft
het uitgeschakeld, zelfs als het contact AAN
wordt gezet nadat dit UIT was gezet.
Toyota Parking Assist-sensor
in-/uitschakelen
WAARSCHUWING
■Voorzorgsmaatregelen Toyota Par-
king Assist-sensor
Neem de volgende voorzorgsmaatregelen
in acht.
Anders kan een ongeval het gevolg zijn.
●Rijd als het systeem is ingeschakeld
niet harder dan 10 km/h.
●Het detectiegebied van de sensoren en
de reactietijden zijn beperkt. Controleer
tijdens het voor- of achteruitrijden of de
omgeving (vooral naast de auto) veilig is
en rijd langzaam. Regel de snelheid met
het rempedaal.
●Monteer geen accessoires in de buurt
van de bumpers omdat deze gebieden
binnen de detectiegebieden van de sen-
soren vallen.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 415 Wednesday, February 3, 2021 2:42 PM

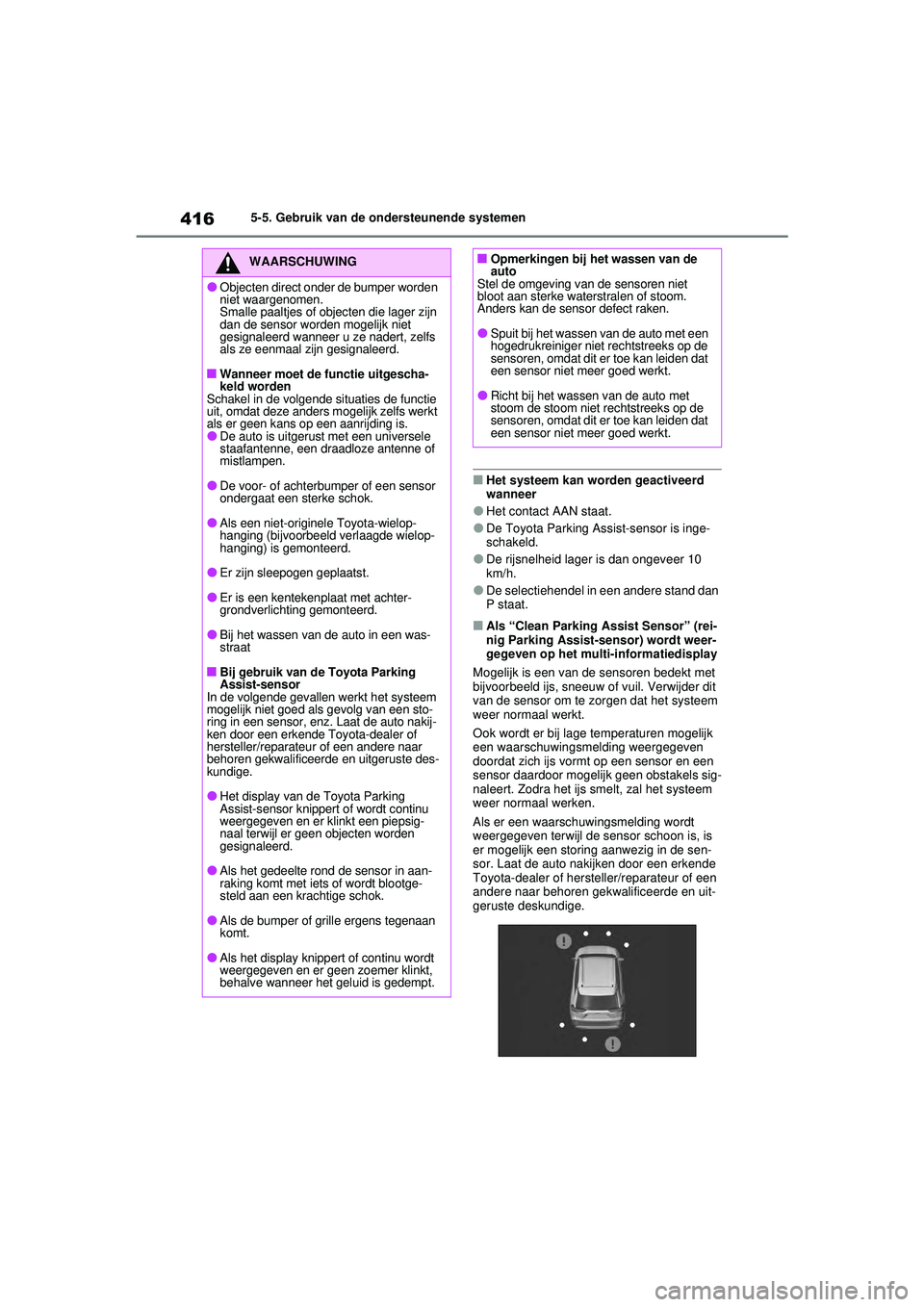

4165-5. Gebruik van de ondersteunende systemen
■Het systeem kan worden geactiveerd
wanneer
●Het contact AAN staat.
●De Toyota Parking Assist-sensor is inge-
schakeld.
●De rijsnelheid lager is dan ongeveer 10
km/h.
●De selectiehendel in een andere stand dan
P staat.
■Als “Clean Parking Assist Sensor” (rei-
nig Parking Assist-sensor) wordt weer-
gegeven op het multi-informatiedisplay
Mogelijk is een van de sensoren bedekt met
bijvoorbeeld ijs, sneeuw of vuil. Verwijder dit
van de sensor om te zorgen dat het systeem
weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk
een waarschuwingsmelding weergegeven
doordat zich ijs vormt op een sensor en een
sensor daardoor mogel ijk geen obstakels sig-
naleert. Zodra het ijs smelt, zal het systeem
weer normaal werken.
Als er een waarschuwingsmelding wordt
weergegeven terwijl de sensor schoon is, is
er mogelijk een storing aanwezig in de sen-
sor. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
WAARSCHUWING
●Objecten direct onder de bumper worden
niet waargenomen.
Smalle paaltjes of objecten die lager zijn
dan de sensor worden mogelijk niet
gesignaleerd wanneer u ze nadert, zelfs
als ze eenmaal zijn gesignaleerd.
■Wanneer moet de functie uitgescha-
keld worden
Schakel in de volgende situaties de functie
uit, omdat deze anders mogelijk zelfs werkt
als er geen kans op een aanrijding is.
●De auto is uitgerust met een universele
staafantenne, een draadloze antenne of
mistlampen.
●De voor- of achterbumper of een sensor
ondergaat een sterke schok.
●Als een niet-originele Toyota-wielop-
hanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
●Er zijn sleepogen geplaatst.
●Er is een kentekenplaat met achter-
grondverlichting gemonteerd.
●Bij het wassen van de auto in een was-
straat
■Bij gebruik van de Toyota Parking
Assist-sensor
In de volgende geva llen werkt het systeem
mogelijk niet goed als gevolg van een sto-
ring in een sensor, enz. Laat de auto nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
●Het display van de Toyota Parking
Assist-sensor knippert of wordt continu
weergegeven en er klinkt een piepsig-
naal terwijl er geen objecten worden
gesignaleerd.
●Als het gedeelte rond de sensor in aan-
raking komt met iets of wordt blootge-
steld aan een krachtige schok.
●Als de bumper of grille ergens tegenaan
komt.
●Als het display knippert of continu wordt
weergegeven en er geen zoemer klinkt,
behalve wanneer het geluid is gedempt.
■Opmerkingen bij het wassen van de
auto
Stel de omgeving van de sensoren niet
bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
●Spuit bij het wassen van de auto met een
hogedrukreiniger niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat
een sensor niet meer goed werkt.
●Richt bij het wassen van de auto met
stoom de stoom niet rechtstreeks op de
sensoren, omdat dit er toe kan leiden dat
een sensor niet meer goed werkt.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 416 Wednesday, February 3, 2021 2:42 PM

417
5
5-5. Gebruik van de ondersteunende systemen
Rijden

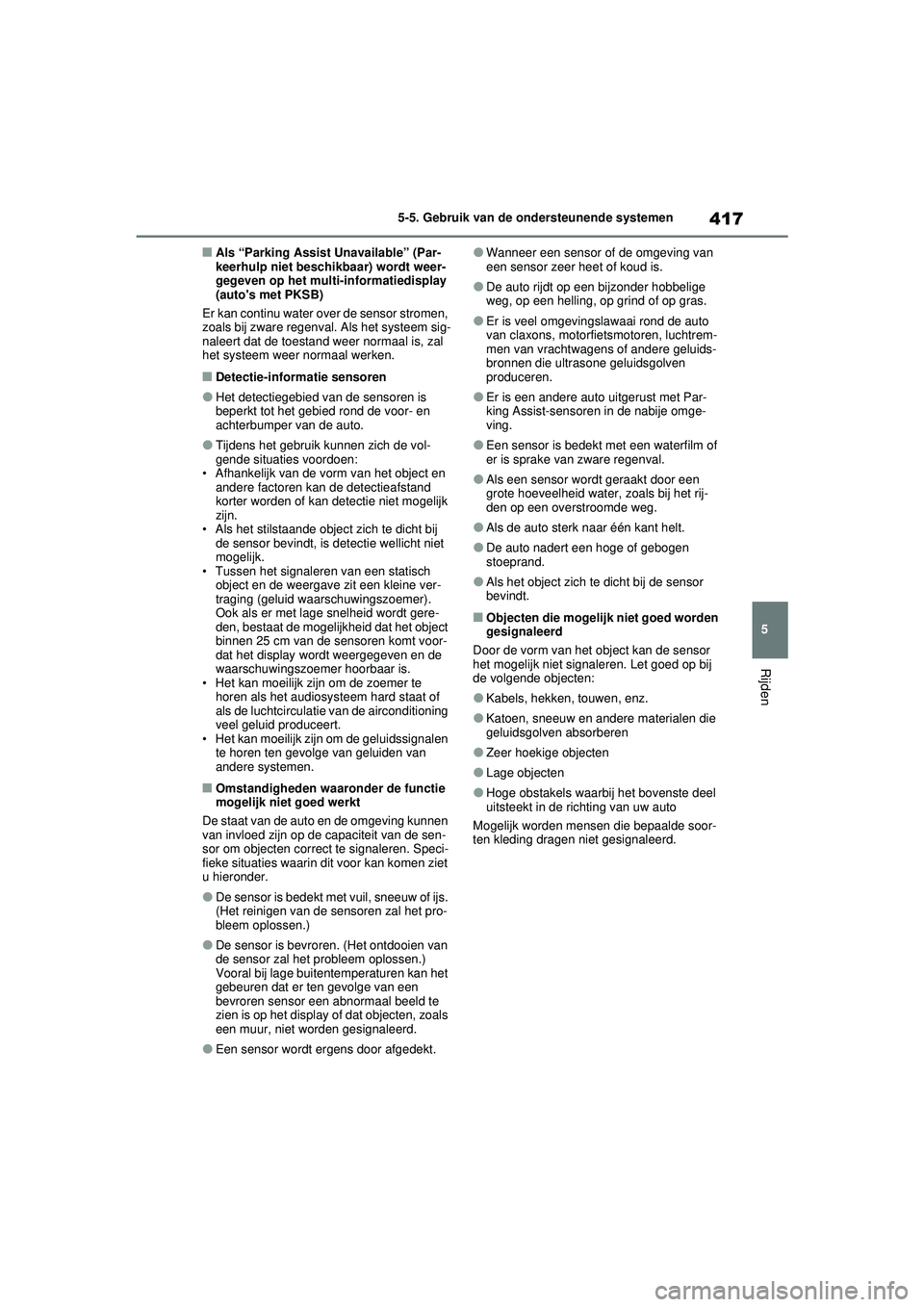

■Als “Parking Assist Unavailable” (Par-
keerhulp niet beschikbaar) wordt weer-
gegeven op het multi-informatiedisplay
(auto's met PKSB)
Er kan continu water over de sensor stromen,
zoals bij zware regenval. Als het systeem sig-
naleert dat de toestand weer normaal is, zal
het systeem weer normaal werken.
■Detectie-informatie sensoren
●Het detectiegebied van de sensoren is
beperkt tot het gebied rond de voor- en
achterbumper van de auto.
●Tijdens het gebruik kunnen zich de vol-
gende situaties voordoen:
• Afhankelijk van de vorm van het object en andere factoren kan de detectieafstand
korter worden of kan detectie niet mogelijk
zijn.
• Als het stilstaande object zich te dicht bij de sensor bevindt, is detectie wellicht niet
mogelijk.
• Tussen het signaleren van een statisch object en de weergave zit een kleine ver-
traging (geluid waarschuwingszoemer).
Ook als er met lage snelheid wordt gere-
den, bestaat de mogelijkheid dat het object
binnen 25 cm van de sensoren komt voor-
dat het display wordt weergegeven en de
waarschuwingszoemer hoorbaar is.
• Het kan moeilijk zijn om de zoemer te horen als het audiosysteem hard staat of
als de luchtcirculati e van de airconditioning
veel geluid produceert.
• Het kan moeilijk zijn om de geluidssignalen te horen ten gevolge van geluiden van
andere systemen.
■Omstandigheden waaronder de functie
mogelijk niet goed werkt
De staat van de auto en de omgeving kunnen
van invloed zijn op de capaciteit van de sen-
sor om objecten correct te signaleren. Speci-
fieke situaties waarin dit voor kan komen ziet
u hieronder.
●De sensor is bedekt met vuil, sneeuw of ijs.
(Het reinigen van de sensoren zal het pro-
bleem oplossen.)
●De sensor is bevroren. (Het ontdooien van
de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het
gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te
zien is op het display of dat objecten, zoals
een muur, niet worden gesignaleerd.
●Een sensor wordt ergens door afgedekt.
●Wanneer een sensor of de omgeving van
een sensor zeer heet of koud is.
●De auto rijdt op een bijzonder hobbelige
weg, op een helling, op grind of op gras.
●Er is veel omgevingslawaai rond de auto
van claxons, motorfietsmotoren, luchtrem-
men van vrachtwagens of andere geluids-
bronnen die ultrasone geluidsgolven
produceren.
●Er is een andere auto uitgerust met Par-
king Assist-sensoren in de nabije omge-
ving.
●Een sensor is bedekt met een waterfilm of
er is sprake van zware regenval.
●Als een sensor wordt geraakt door een
grote hoeveelheid water, zoals bij het rij-
den op een overstroomde weg.
●Als de auto sterk naar één kant helt.
●De auto nadert een hoge of gebogen
stoeprand.
●Als het object zich te dicht bij de sensor
bevindt.
■Objecten die mogelijk niet goed worden
gesignaleerd
Door de vorm van het object kan de sensor
het mogelijk niet signaleren. Let goed op bij
de volgende objecten:
●Kabels, hekken, touwen, enz.
●Katoen, sneeuw en andere materialen die
geluidsgolven absorberen
●Zeer hoekige objecten
●Lage objecten
●Hoge obstakels waarbij het bovenste deel
uitsteekt in de richting van uw auto
Mogelijk worden mensen die bepaalde soor-
ten kleding dragen niet gesignaleerd.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 417 Wednesday, February 3, 2021 2:42 PM

4185-5. Gebruik van de ondersteunende systemen
■Detectiebereik van de sensorenOngeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Het schema toont het detectiebereik
van de sensoren. Houd er rekening
mee dat de sensoren geen objecten
kunnen signaleren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan ver-
schillend zijn, afhankelijk van bijvoor-
beeld de vorm van het object.
■Weergave afstand
Wanneer er een object wordt gesignaleerd door een sensor, wordt de globale
afstand tot het object weergegeven op het scherm van het multi-informatiedisplay,
het navigatiesysteem of het multimediasys teem (indien aanwezig). (Als de afstand
tot het object klein wordt, gaan de afstandssegmenten mogelijk knipperen.)
De afbeeldingen wijken mogelijk af van de getoonde afbeeldingen.
 Globale afstand tot object
• Binnenste sensor voor: 100 cm - 60 cm
• Binnenste sensor achter: 150 cm - 60 cm
Weergave sensorsignalering,
afstand tot objectA
B
C
Multi-informatiedisplayScherm navigatie- of multimediasysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 418 Wednesday, February 3, 2021 2:42 PM

419
5
5-5. Gebruik van de ondersteunende systemen
Rijden


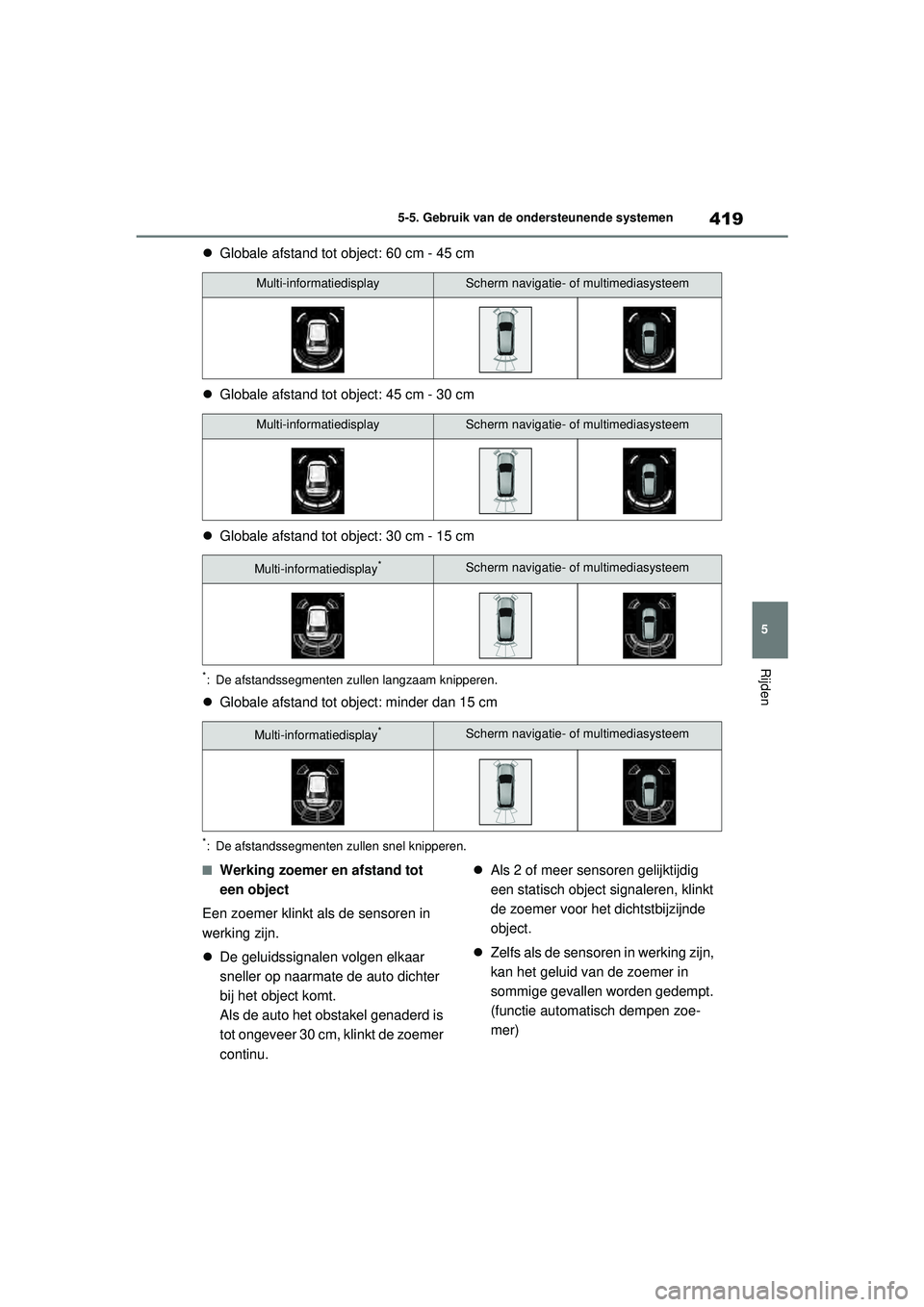

Globale afstand tot ob ject: 60 cm - 45 cm
 Globale afstand tot ob ject: 45 cm - 30 cm
 Globale afstand tot ob ject: 30 cm - 15 cm
*: De afstandssegmenten zullen langzaam knipperen.
Globale afstand tot object: minder dan 15 cm
*: De afstandssegmenten zullen snel knipperen.
■Werking zoemer en afstand tot
een object
Een zoemer klinkt als de sensoren in
werking zijn.
 De geluidssignalen volgen elkaar
sneller op naarmate de auto dichter
bij het object komt.
Als de auto het obstakel genaderd is
tot ongeveer 30 cm, klinkt de zoemer
continu. 
Als 2 of meer sensoren gelijktijdig
een statisch object signaleren, klinkt
de zoemer voor het dichtstbijzijnde
object.
 Zelfs als de sensoren in werking zijn,
kan het geluid van de zoemer in
sommige gevallen worden gedempt.
(functie automatisch dempen zoe-
mer)
Multi-informatiedisplayScherm navigatie- of multimediasysteem
Multi-informatiedisplayScherm navigatie- of multimediasysteem
Multi-informatiedisplay*Scherm navigatie- of multimediasysteem
Multi-informatiedisplay*Scherm navigatie- of multimediasysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 419 Wednesday, February 3, 2021 2:42 PM

4205-5. Gebruik van de ondersteunende systemen

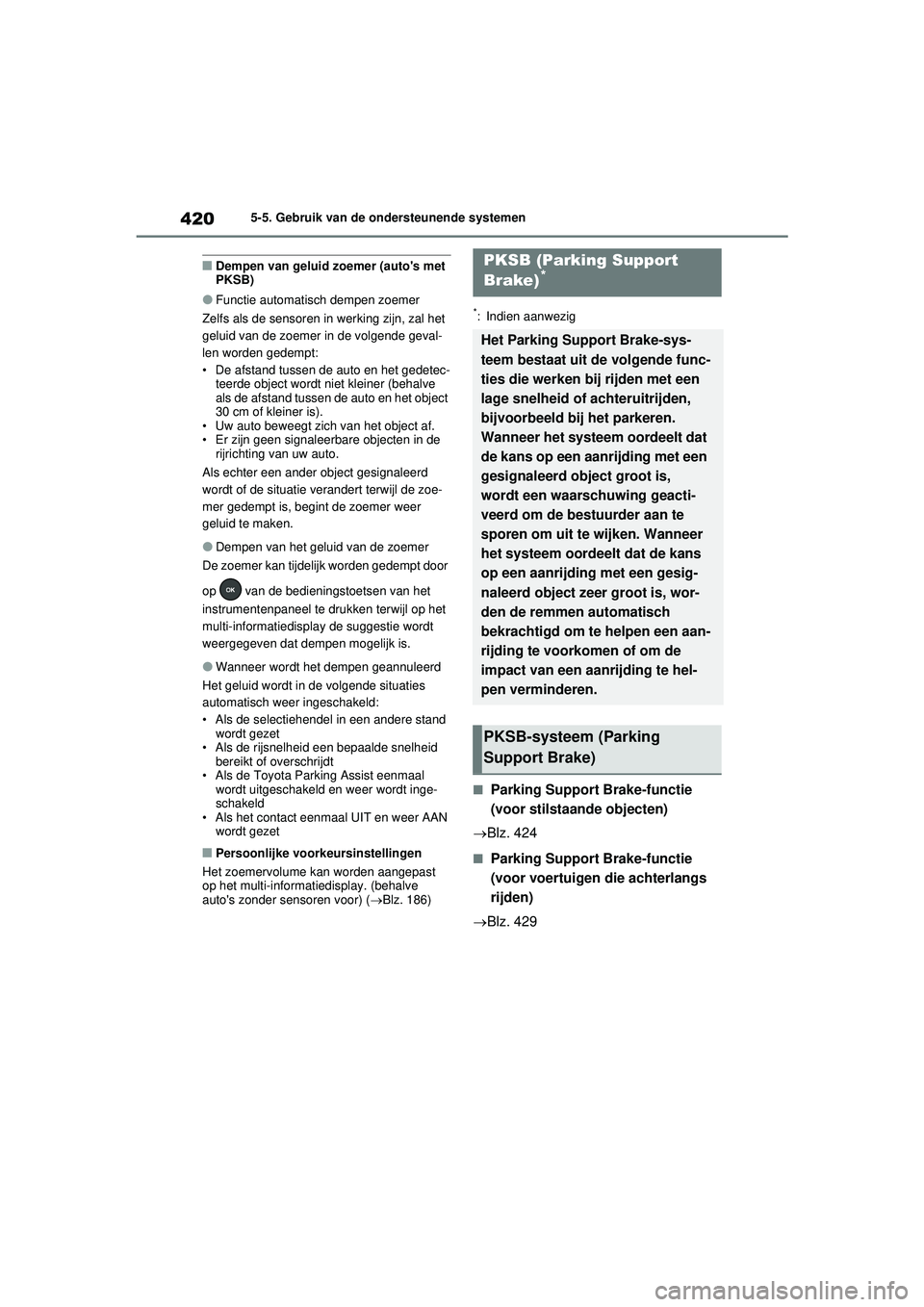

■Dempen van geluid zoemer (auto's met
PKSB)
●Functie automatisch dempen zoemer
Zelfs als de sensoren in werking zijn, zal het
geluid van de zoemer in de volgende geval-
len worden gedempt:
• De afstand tussen de auto en het gedetec- teerde object wordt niet kleiner (behalve
als de afstand tussen de auto en het object
30 cm of kleiner is).
• Uw auto beweegt zich van het object af.
• Er zijn geen signaleerbare objecten in de rijrichting van uw auto.
Als echter een ander object gesignaleerd
wordt of de situatie verandert terwijl de zoe-
mer gedempt is, begint de zoemer weer
geluid te maken.
●Dempen van het geluid van de zoemer
De zoemer kan tijdelijk worden gedempt door
op van de bedieningstoetsen van het
instrumentenpaneel te drukken terwijl op het
multi-informatiedisplay de suggestie wordt
weergegeven dat dempen mogelijk is.
●Wanneer wordt het dempen geannuleerd
Het geluid wordt in de volgende situaties
automatisch weer ingeschakeld:
• Als de selectiehendel in een andere stand wordt gezet
• Als de rijsnelheid een bepaalde snelheid bereikt of overschrijdt
• Als de Toyota Parking Assist eenmaal wordt uitgeschakeld en weer wordt inge-
schakeld
• Als het contact eenmaal UIT en weer AAN wordt gezet
■Persoonlijke voorkeursinstellingen
Het zoemervolume kan worden aangepast
op het multi-informatiedisplay. (behalve
auto's zonder sensoren voor) ( Blz. 186)
*: Indien aanwezig
■Parking Support Brake-functie
(voor stilstaande objecten)
Blz. 424
■Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden)
Blz. 429
PKSB (Parking Support
Brake)*
Het Parking Support Brake-sys-
teem bestaat uit de volgende func-
ties die werken bij rijden met een
lage snelheid of achteruitrijden,
bijvoorbeeld bij het parkeren.
Wanneer het systeem oordeelt dat
de kans op een aanrijding met een
gesignaleerd object groot is,
wordt een waarschuwing geacti-
veerd om de bestuurder aan te
sporen om uit te wijken. Wanneer
het systeem oordeelt dat de kans
op een aanrijding met een gesig-
naleerd object zeer groot is, wor-
den de remmen automatisch
bekrachtigd om te helpen een aan-
rijding te voorkomen of om de
impact van een aanrijding te hel-
pen verminderen.
PKSB-systeem (Parking
Support Brake)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 420 Wednesday, February 3, 2021 2:42 PM

421
5
5-5. Gebruik van de ondersteunende systemen
Rijden

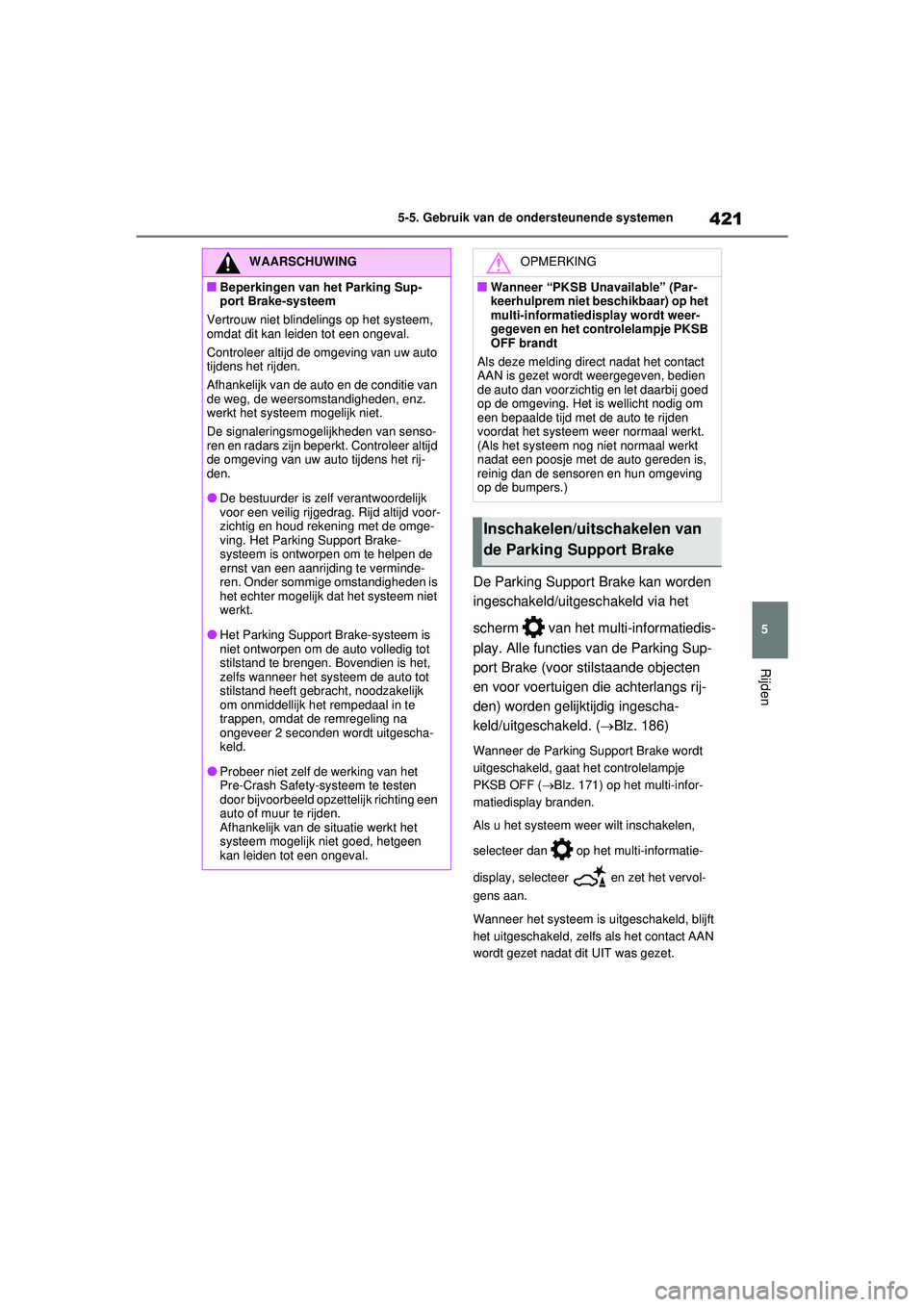

De Parking Support Brake kan worden
ingeschakeld/uitgeschakeld via het
scherm van het multi-informatiedis-
play. Alle functies van de Parking Sup-
port Brake (voor stilstaande objecten
en voor voertuigen die achterlangs rij-
den) worden gelijktijdig ingescha-
keld/uitgeschakeld. (
Blz. 186)
Wanneer de Parking Support Brake wordt
uitgeschakeld, gaat het controlelampje
PKSB OFF ( Blz. 171) op het multi-infor-
matiedisplay branden.
Als u het systeem weer wilt inschakelen,
selecteer dan op het multi-informatie-
display, selecteer en zet het vervol-
gens aan.
Wanneer het systeem is uitgeschakeld, blijft
het uitgeschakeld, zelfs als het contact AAN
wordt gezet nadat dit UIT was gezet.
WAARSCHUWING
■Beperkingen van het Parking Sup-
port Brake-systeem
Vertrouw niet blindelings op het systeem,
omdat dit kan leiden tot een ongeval.
Controleer altijd de omgeving van uw auto
tijdens het rijden.
Afhankelijk van de auto en de conditie van
de weg, de weersomstandigheden, enz.
werkt het systeem mogelijk niet.
De signaleringsmogel ijkheden van senso-
ren en radars zijn beperkt. Controleer altijd
de omgeving van uw auto tijdens het rij-
den.
●De bestuurder is zelf verantwoordelijk
voor een veilig rijgedrag. Rijd altijd voor-
zichtig en houd rekening met de omge-
ving. Het Parking Support Brake-
systeem is ontworpen om te helpen de
ernst van een aanrijding te verminde-
ren. Onder sommige omstandigheden is
het echter mogelijk dat het systeem niet
werkt.
●Het Parking Support Brake-systeem is
niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien is het,
zelfs wanneer het systeem de auto tot
stilstand heeft gebracht, noodzakelijk
om onmiddellijk het rempedaal in te
trappen, omdat de remregeling na
ongeveer 2 seconden wordt uitgescha-
keld.
●Probeer niet zelf de werking van het
Pre-Crash Safety-systeem te testen
door bijvoorbeeld opzettelijk richting een
auto of muur te rijden.
Afhankelijk van de situatie werkt het
systeem mogelijk niet goed, hetgeen
kan leiden tot een ongeval.
OPMERKING
■Wanneer “PKSB Unavailable” (Par-
keerhulprem niet beschikbaar) op het
multi-informatiedisplay wordt weer-
gegeven en het controlelampje PKSB
OFF brandt
Als deze melding direct nadat het contact
AAN is gezet wordt weergegeven, bedien
de auto dan voorzichtig en let daarbij goed
op de omgeving. Het is wellicht nodig om
een bepaalde tijd met de auto te rijden
voordat het systeem weer normaal werkt.
(Als het systeem nog niet normaal werkt
nadat een poosje met de auto gereden is,
reinig dan de sensoren en hun omgeving
op de bumpers.)
Inschakelen/uitschakelen van
de Parking Support Brake
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 421 Wednesday, February 3, 2021 2:42 PM
