401-1. Voor een veilig gebruik
■Onderdelen SRS-airbagsysteemSensoren frontale aanrijding
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Sensoren aanrijding opzij (voorportier)
Curtain airbags
Gordelspanners en spankrachtbegrenzers (voorstoelen)
Sensoren aanrijding opzij (voor)
Side airbags
Sensoren aanrijding opzij (achter)
Gordelspanners en spankrachtbegrenz ers (buitenste zitplaatsen achter)
Bestuurdersairbag
Knie-airbag
Waarschuwingslampje SRS
Airbag-ECU
Controlelampje PASSENGER AIR BAG
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 40 Wednesday, February 3, 2021 2:42 PM

41
1
1-1. Voor een veilig gebruik
Veiligheid en beveiliging
De belangrijkste onderdel
en van het SRS-airbagsysteem zijn hierboven afgebeeld.
Het SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het activeren
van de airbags zorgt een chemische reacti e in de ontstekingsmechanismen ervoor
dat de airbags snel gevuld worden met niet-giftig gas om de beweging van de inzit-
tenden te helpen beperken.
■Als de airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden,
kneuzingen, e.d. oplopen als gevolg van
de zeer hoge snelheid waarmee de air-
bags worden geactiveerd door hete gas-
sen.
●Er is een luide knal hoorbaar en er komt
wit poeder vrij.
●Gedurende enkele minuten na het active-
ren van de airbags kunnen de onderdelen
van de airbagmodule (stuurwielnaaf,
afdekkap airbag en ontstekingsmecha-
nisme) evenals de voorstoelen, delen van
de voor- en achterstijlen en de daklijstbe-
kleding nog heet zijn. De airbag zelf kan
ook heet zijn.
●De voorruit kan barsten.
●Het hybridesysteem wordt uitgezet en de
brandstoftoevoer naar de motor wordt
gestopt. ( Blz. 99)
●Alle portieren worden ontgrendeld.
( Blz. 206)
●Auto's met Secondary Collision Brake: Het
remsysteem en de remlichten worden
automatisch aangestuurd. ( Blz. 438)
●De interieurverlichting gaat automatisch
branden. ( Blz. 467)
●De alarmknipperlichten worden automa-
tisch ingeschakeld. ( Blz. 560)
■Voorwaarden voor activering van de air-
bags (airbags voor)
●De airbags vóór worden pas geactiveerd
als een bepaalde drempelwaarde wordt
overschreden (vergelijkbaar met een fron-
tale aanrijding met een snelheid van onge-
veer 20 - 30 km/h tegen een voorwerp dat
niet kan bewegen of vervormen).
Deze drempelsnelheid kan in de volgende
situaties echter veel hoger liggen:
• Wanneer de auto iets raakt dat kan bewe- gen en/of vervormen, zoals een gepar-
keerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de auto onder
een vrachtwagen terechtkomt
●Afhankelijk van het type aanrijding worden
mogelijk alleen de gordelspanners geacti-
veerd.
■Voorwaarden voor activering van de air-
bags (side airbags en curtain airbags)
●De side airbags en curtain airbags worden
geactiveerd als een bepaalde drempel-
waarde wordt overschreden (vergelijkbaar
met ter plaatse van het passagierscompar-
timent aangereden worden met een snel-
heid van ongeveer 20 - 30 km/h door een
ongeveer 1.500 kg wegend voertuig,
komend vanuit een richting die haaks staat
op de positie van de auto).
●Beide curtain airbags worden mogelijk ook
geactiveerd bij een zware frontale aanrij-
ding.
■Omstandigheden waarbij de airbags
geactiveerd kunnen worden, anders
dan bij een aanrijding
De airbags voor en de curtain airbags kun-
nen ook geactiveerd worden bij zware stoten
tegen de onderkant van de auto. Zie de
afbeelding voor een aantal voorbeelden.
●Raken van een stoeprand of een ander
hard voorwerp
●In of over een diepe kuil rijden
●Hard neerkomen
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 41 Wednesday, February 3, 2021 2:42 PM

5127-3. Zelf uit te voeren onderhoud
5Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
6 Druk op of om “Setting Unit”
(instel. eenheid) te selecteren.
7 Druk op of om de gewenste
eenheid te selecteren en druk ver-
volgens op .
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Bandenspanning
●Nadat het contact AAN is gezet, kan het
enkele minuten duren voordat de banden-
spanning wordt weergegeven. Het kan ook
enkele minuten duren voordat de banden-
spanning wordt weergegeven nadat de
banden op spanning zijn gebracht.
●De bandenspanning verandert met de tem-
peratuur. De weergegeven waarden kun-
nen verschillen van de waarden die met
andere bandenspanningmeters worden
gemeten.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Original Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt. • Als de auto bedekt is met sneeuw of ijs,
vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensor en -zender zijn gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU.
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u draagt
Als de bandenpositiegegevens niet juist
worden weergegeven als gevolg van
slechte ontvangst van de radiogolven, kan
de weergave worden hersteld door verder
te rijden en zo de ontvangst van de radio-
golven te veranderen.
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem
De eventuele waarschuwing van het banden-
spanningswaarschuwingssysteem is geba-
seerd op de omstandigheden waaronder het
systeem geïnitialiseerd is. Daarom laat het
systeem mogelijk zelfs een waarschuwing
zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan
de druk die was ingesteld tijdens het initiali-
seren van het systeem.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 512 Wednesday, February 3, 2021 2:42 PM

523
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialiseerd. (
Blz. 525)
■Bij het vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( Blz. 525)
 Wisselen tussen twee sets geregis-
treerde wielen.
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en zet het hybridesysteem
gedurende ten minste 20 minuten
uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
Plaatsen van
bandenspanningssensoren
en -zenders
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
Het dopje kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
(auto's zonder reservewiel)
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( Blz. 511, 531)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 523 Wednesday, February 3, 2021 2:42 PM

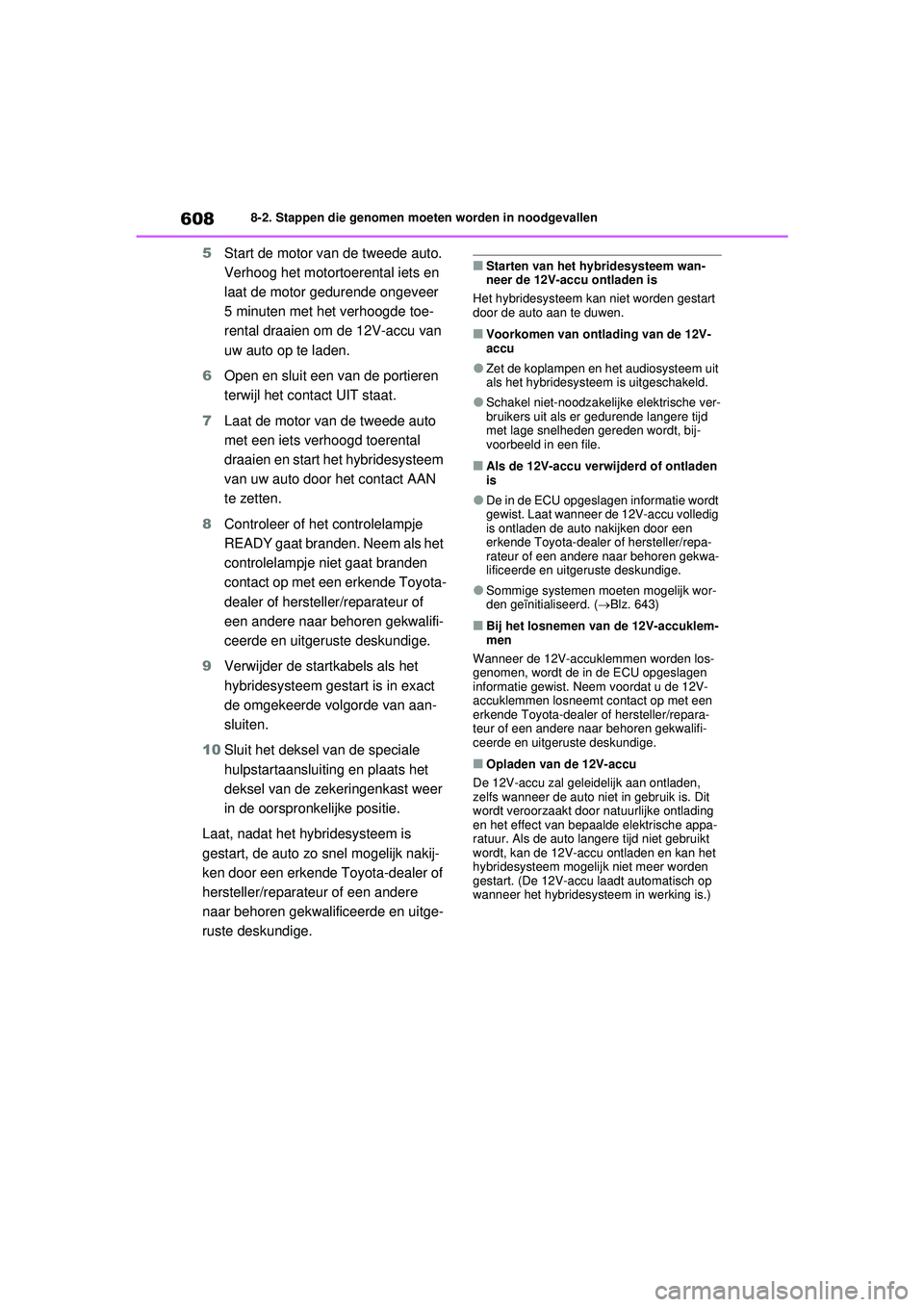

6088-2. Stappen die genomen moeten worden in noodgevallen
5Start de motor van de tweede auto.
Verhoog het motortoerental iets en
laat de motor gedurende ongeveer
5 minuten met het verhoogde toe-
rental draaien om de 12V-accu van
uw auto op te laden.
6 Open en sluit een van de portieren
terwijl het contact UIT staat.
7 Laat de motor van de tweede auto
met een iets verhoogd toerental
draaien en start het hybridesysteem
van uw auto door het contact AAN
te zetten.
8 Controleer of het controlelampje
READY gaat branden. Neem als het
controlelampje niet gaat branden
contact op met een erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
9 Verwijder de startkabels als het
hybridesysteem gestart is in exact
de omgekeerde volgorde van aan-
sluiten.
10 Sluit het deksel van de speciale
hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer
in de oorspronkelijke positie.
Laat, nadat het hybridesysteem is
gestart, de auto zo snel mogelijk nakij-
ken door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige.■Starten van het hybridesysteem wan-
neer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart
door de auto aan te duwen.
■Voorkomen van ontlading van de 12V-
accu
●Zet de koplampen en het audiosysteem uit
als het hybridesysteem is uitgeschakeld.
●Schakel niet-noodzakelij ke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
■Als de 12V-accu verwijderd of ontladen
is
●De in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de 12V-accu volledig
is ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Sommige systemen moeten mogelijk wor-
den geïnitialiseerd. ( Blz. 643)
■Bij het losnemen van de 12V-accuklem-
men
Wanneer de 12V-accuklemmen worden los-
genomen, wordt de in de ECU opgeslagen
informatie gewist. Neem voordat u de 12V-
accuklemmen losneemt contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen,
zelfs wanneer de auto niet in gebruik is. Dit
wordt veroorzaakt door natuurlijke ontlading
en het effect van bepaalde elektrische appa-
ratuur. Als de auto langere tijd niet gebruikt
wordt, kan de 12V-accu ontladen en kan het
hybridesysteem mogeli jk niet meer worden
gestart. (De 12V-accu laadt automatisch op
wanneer het hybridesysteem in werking is.)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Pa ge 608 Wednesday, February 3, 2021 2:42 PM
